Готовый проект деревянной конюшни на 10 лошадей

Проектирование конюшен, конноспортивных комплексов, частных конюшен и конюшен с мини-гостиницами "под ключ"





Проект деревянной конюшни разработан как для строительства в любой стране, любого климата и экономии земли, так и в условиях отсутствия необходимости жесткой экономии земли.

Данный архитектурный проект деревянной конюшни также удачно подходит в качестве, частной конюшни, корпоративного клуба, конного клуба и т.д.





Готовый проект деревянной конюшни на 10 лошадей

Готовый проект деревянной конюшни на 10 лошадей

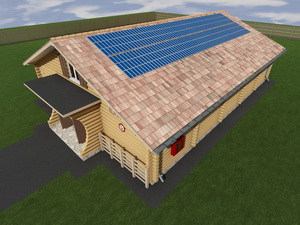

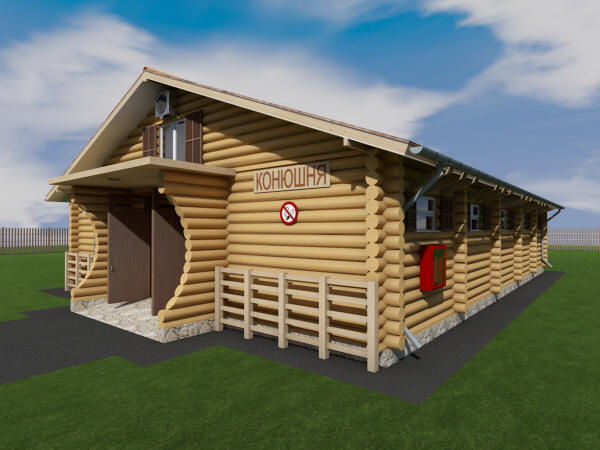

3D общий вид конюшни

3D общий вид конюшни

3D общий вид конюшни



3D общий вид конюшни

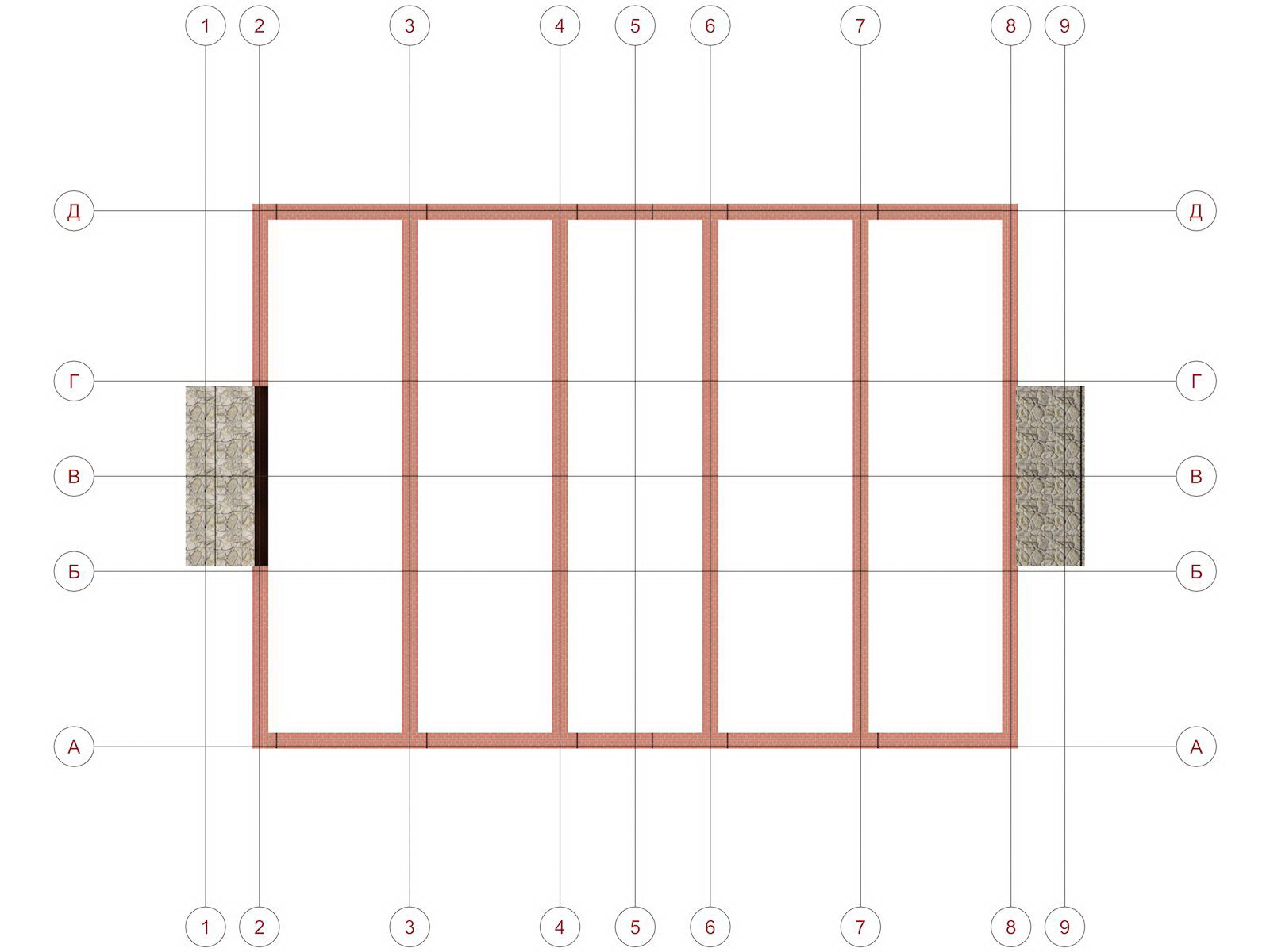

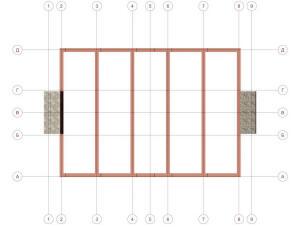

План фундамента конюшни



План первого этажа конюшни

План фундамента конюшни



План первого этажа конюшни

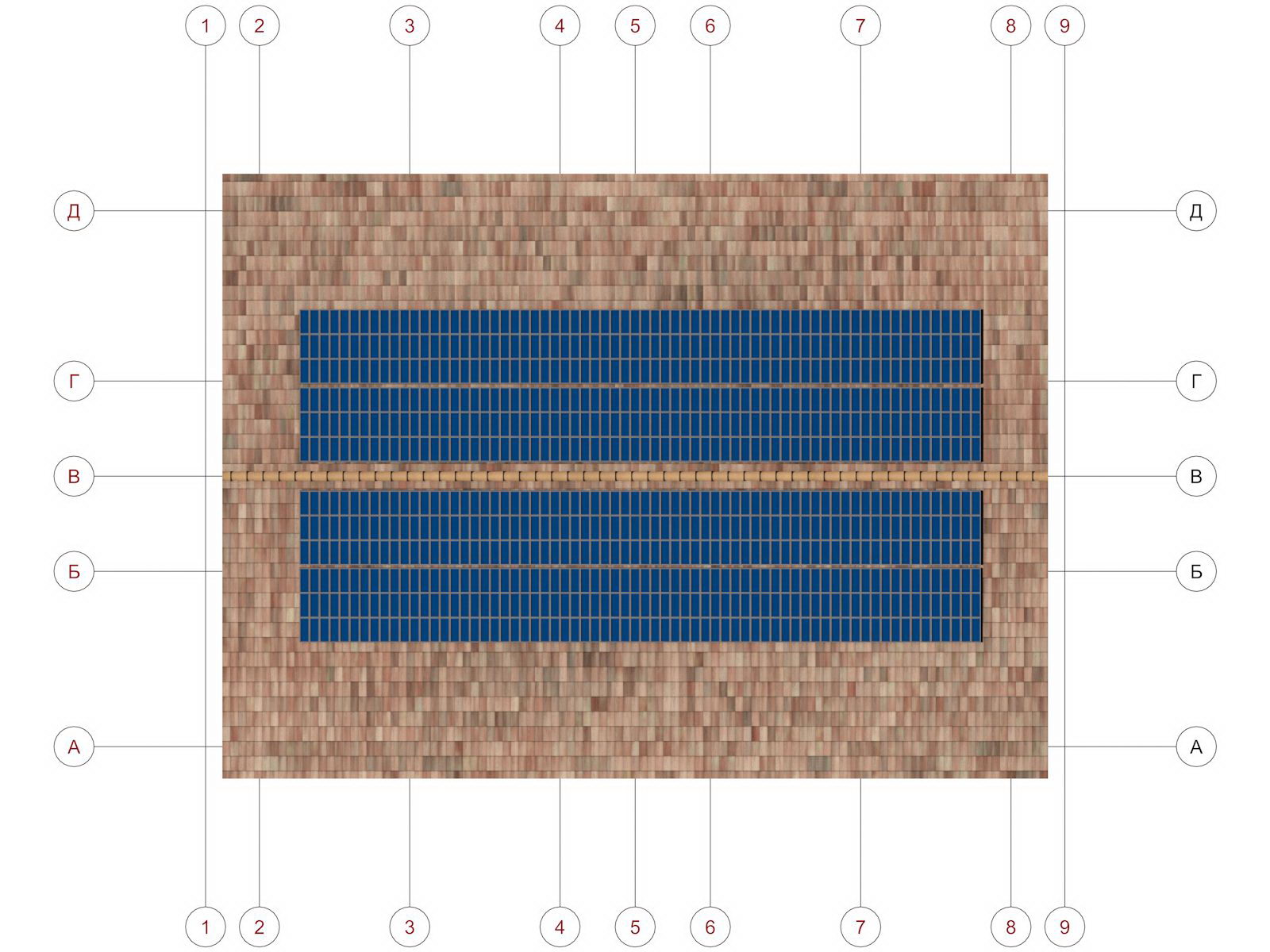

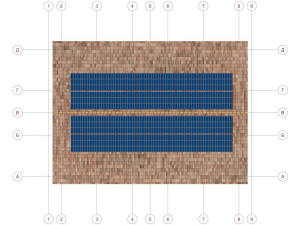

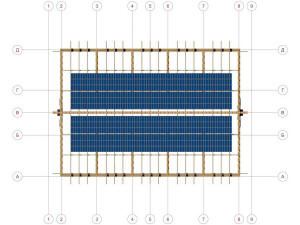

План крыши конюшни

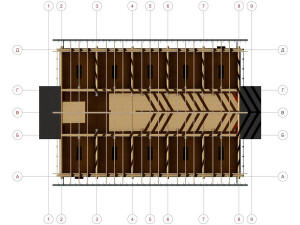

План части крыши и стропил конюшни

План крыши конюшни



План части крыши и стропил конюшни

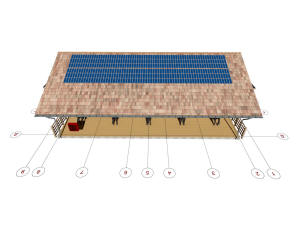

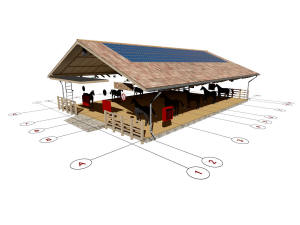

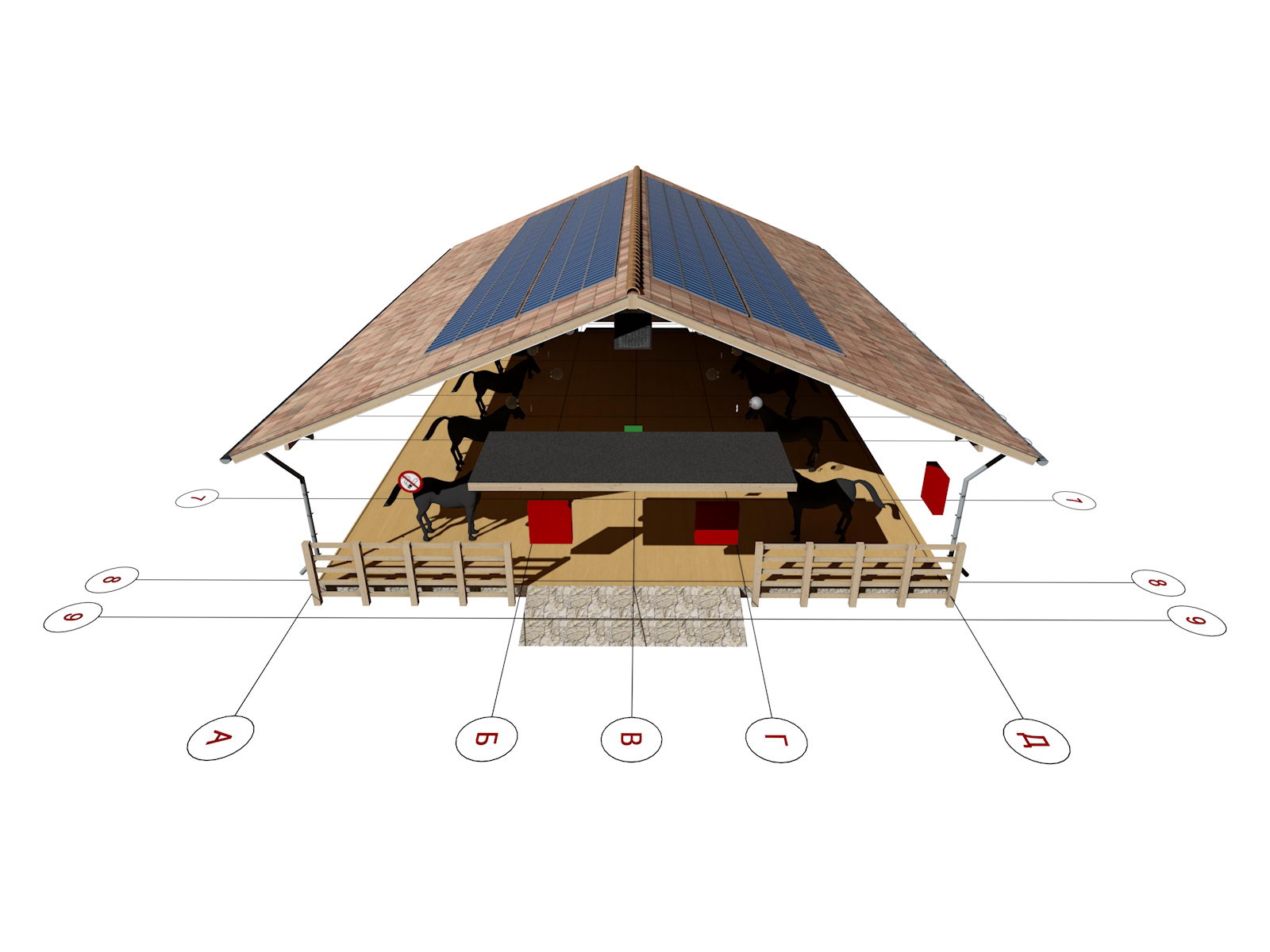

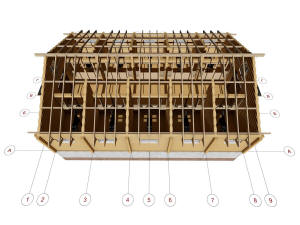

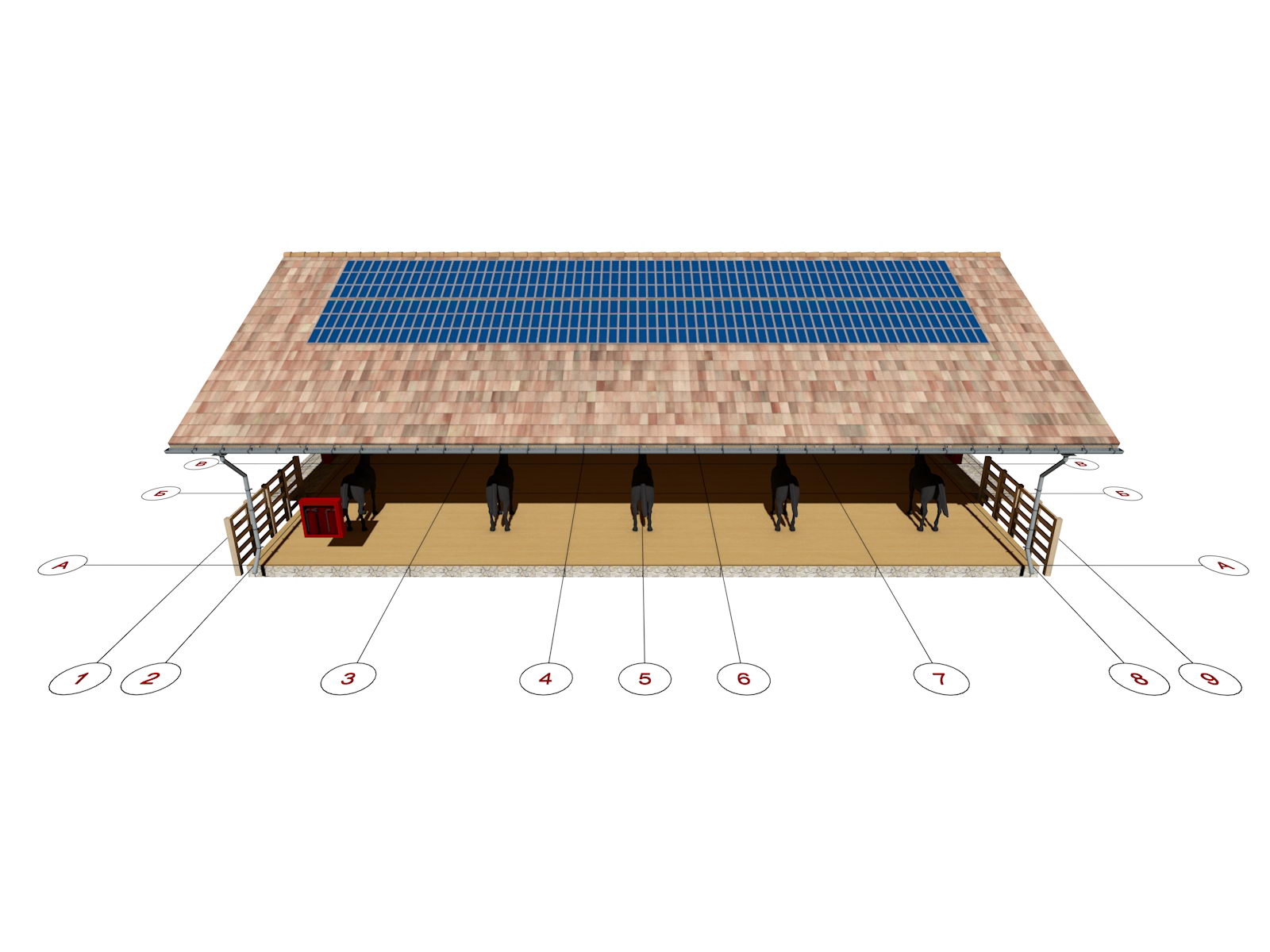

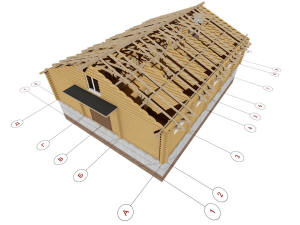

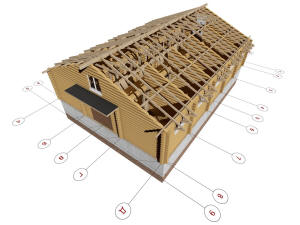

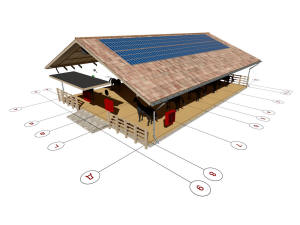

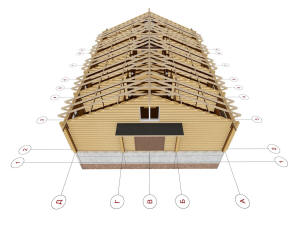

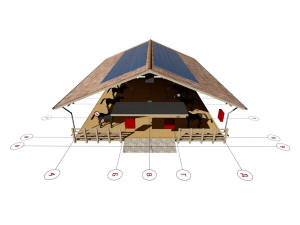

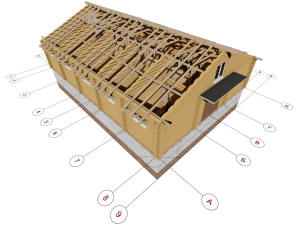

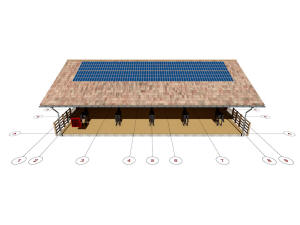

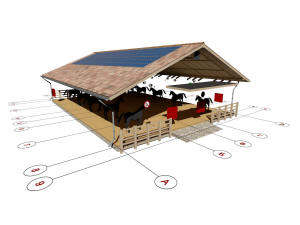

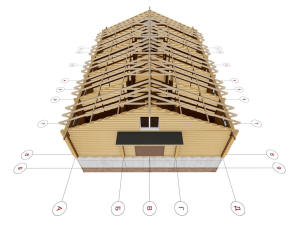

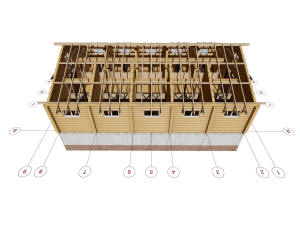

Каркас конюшни и координационные оси

Каркас конюшни и координационные оси





Каркас конюшни и координационные оси



Каркас конюшни и координационные оси



Каркас конюшни и координационные оси

Каркас конюшни и координационные оси





Каркас конюшни и координационные оси



Каркас конюшни и координационные оси



Каркас конюшни и координационные оси

Каркас конюшни и координационные оси





Каркас конюшни и координационные оси



Каркас конюшни и координационные оси



Каркас конюшни и координационные оси

Каркас конюшни и координационные оси





Каркас конюшни и координационные оси



Каркас конюшни и координационные оси



Вид фундамента конюшни

Вид фундамента конюшни

Вид фундамента конюшни



Вид фундамента конюшни

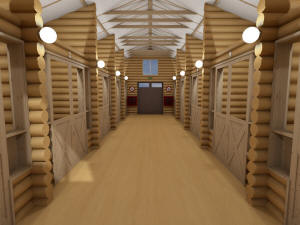

Интерьер конюшни

Интерьер конюшни

Интерьер конюшни



Интерьер конюшни



Интерьер конюшни

Интерьер конюшни

Интерьер конюшни



Интерьер конюшни



Каркас конюшни и координационные оси

Каркас конюшни и координационные оси

Каркас конюшни и координационные оси



Каркас конюшни и координационные оси



Каркас конюшни и координационные оси

Каркас конюшни и координационные оси

Каркас конюшни и координационные оси



Каркас конюшни и координационные оси



Каркас конюшни и координационные оси

Каркас конюшни и координационные оси

Каркас конюшни и координационные оси



Каркас конюшни и координационные оси

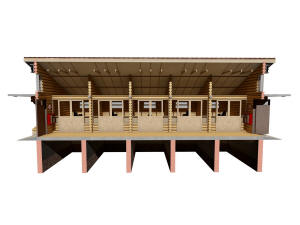

Разрез конюшни

Разрез конюшни

Разрез конюшни



Разрез конюшни



Разрез конюшни

Разрез конюшни

Разрез конюшни



Разрез конюшни

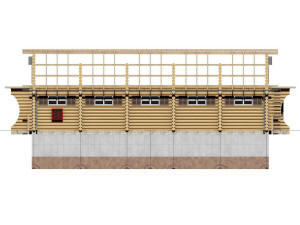

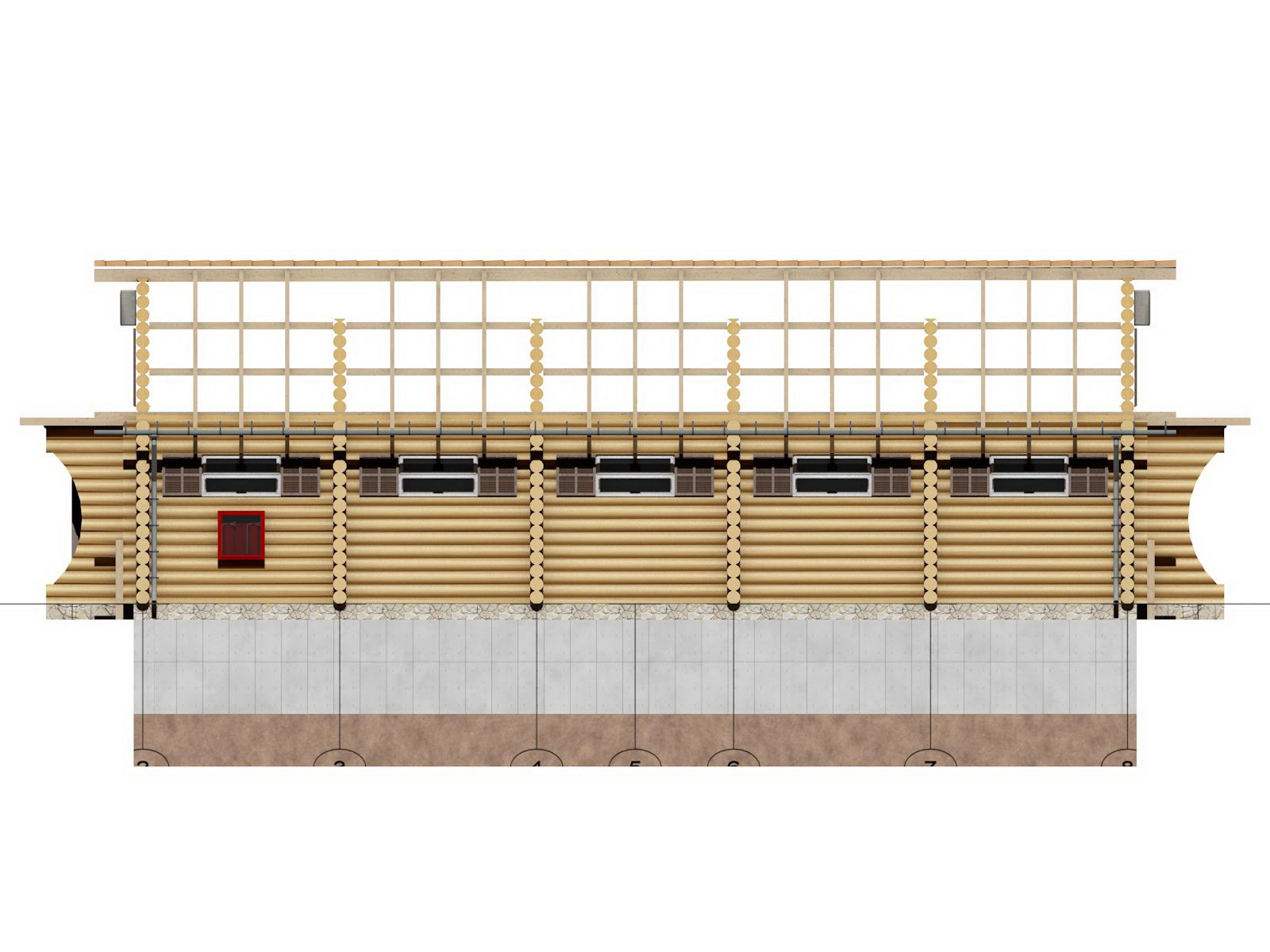

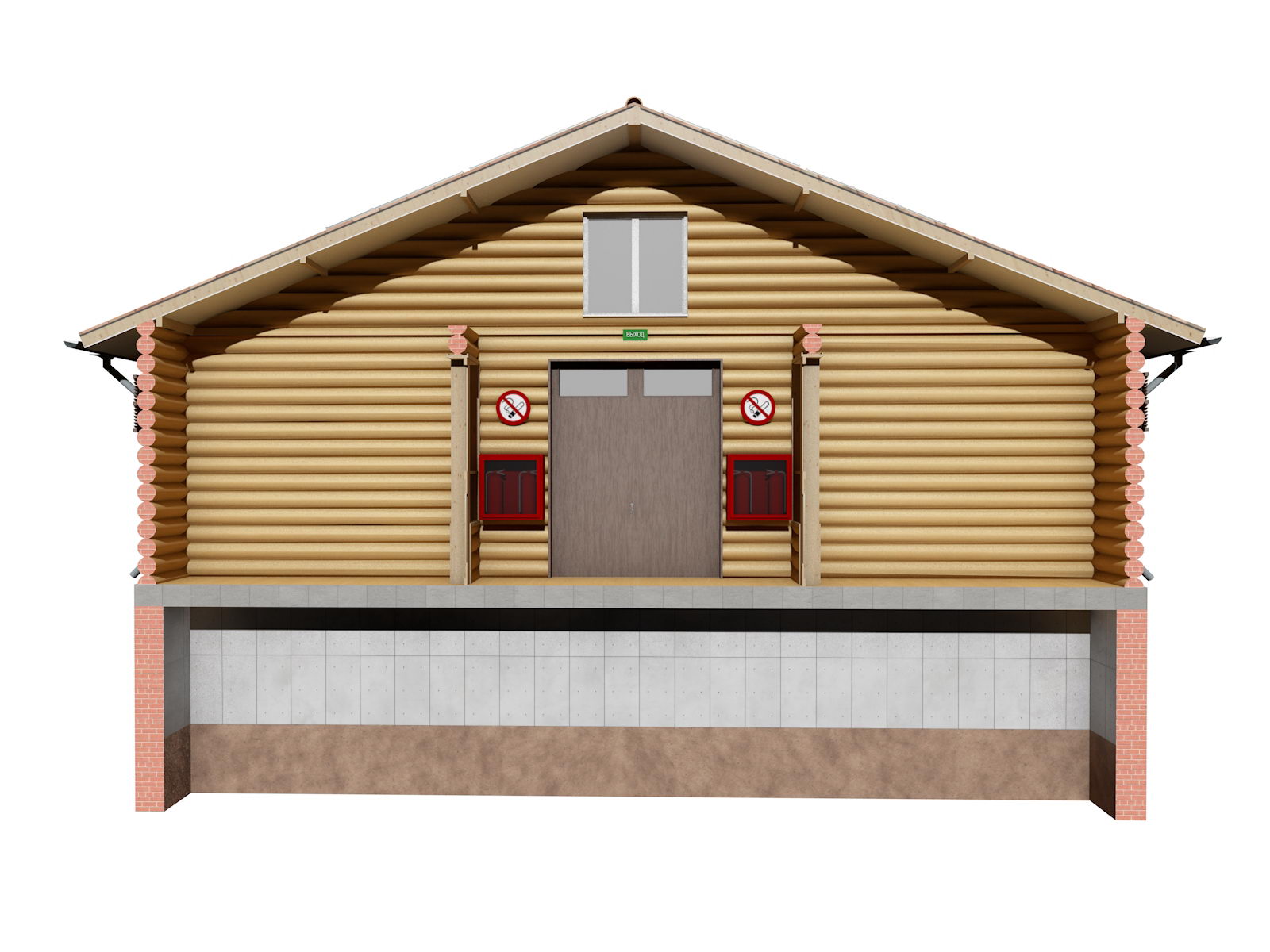

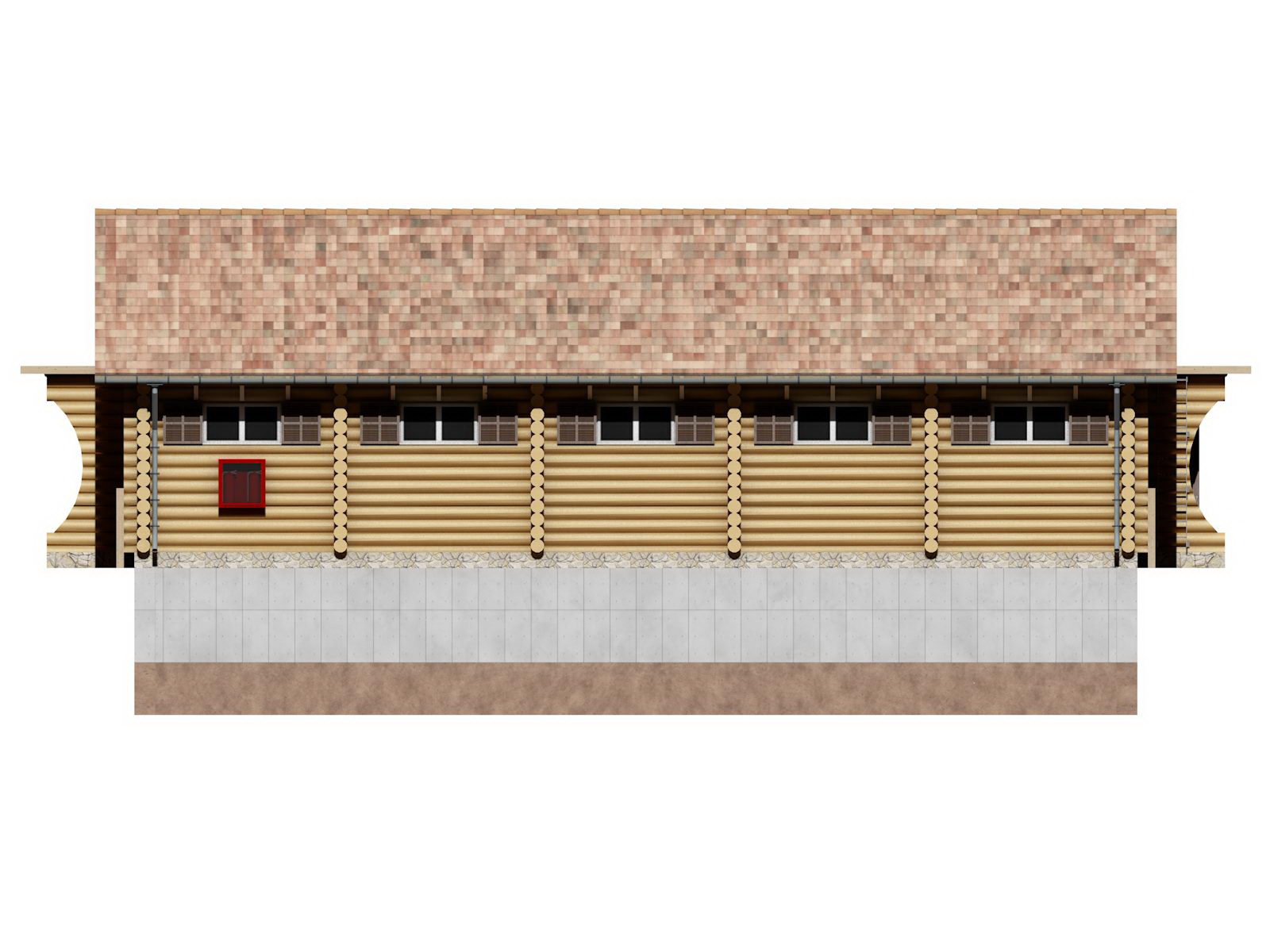

Западный фасад конюшни без крыши

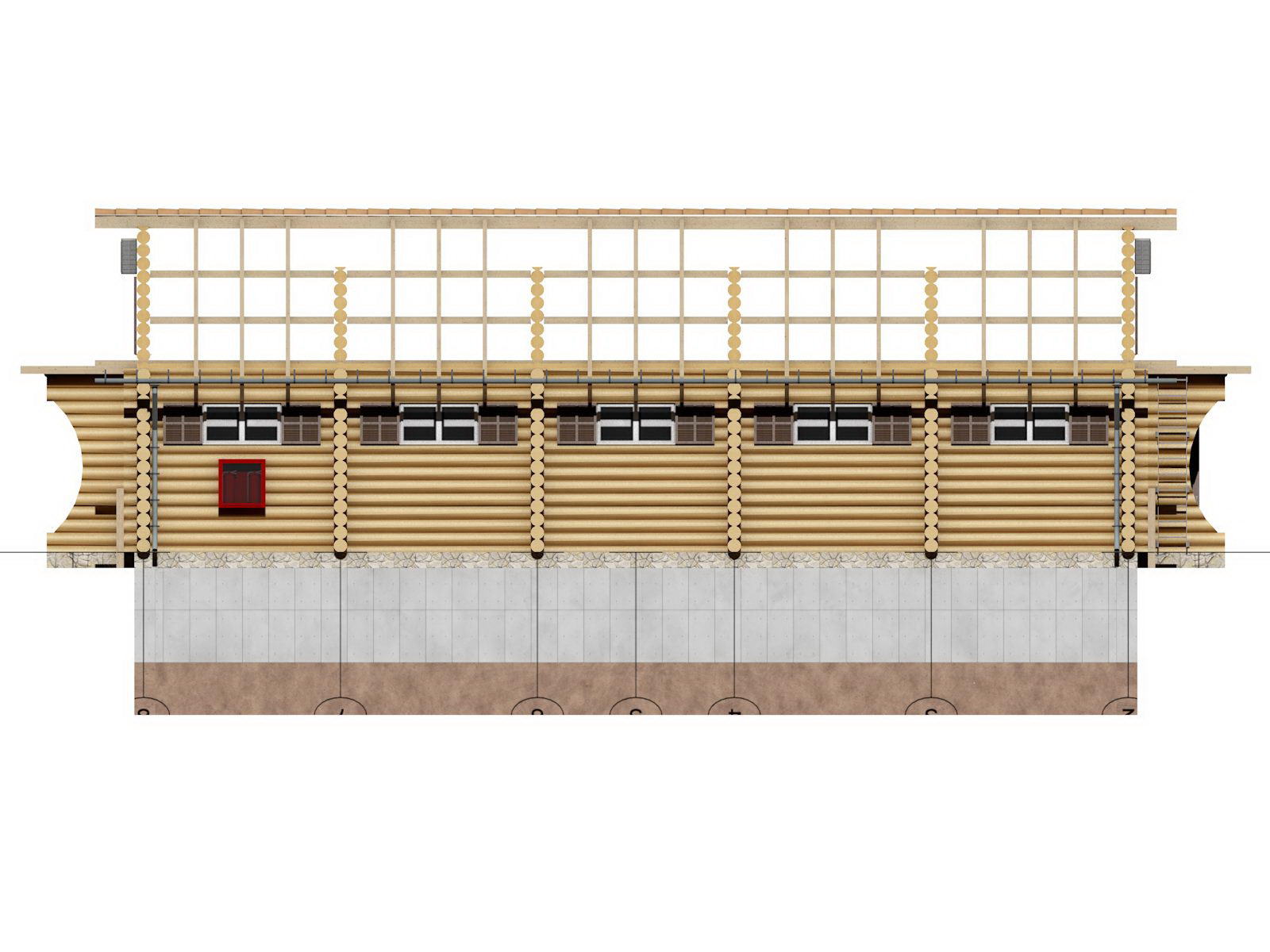

Южный фасад конюшни без крыши

Западный фасад конюшни без крыши



Южный фасад конюшни без крыши



Восточный фасад конюшни без крыши

Северный фасад конюшни без крыши

Восточный фасад конюшни без крыши



Северный фасад конюшни без крыши

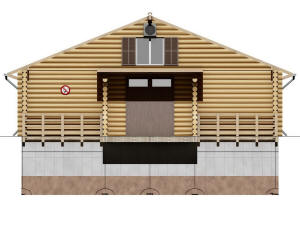

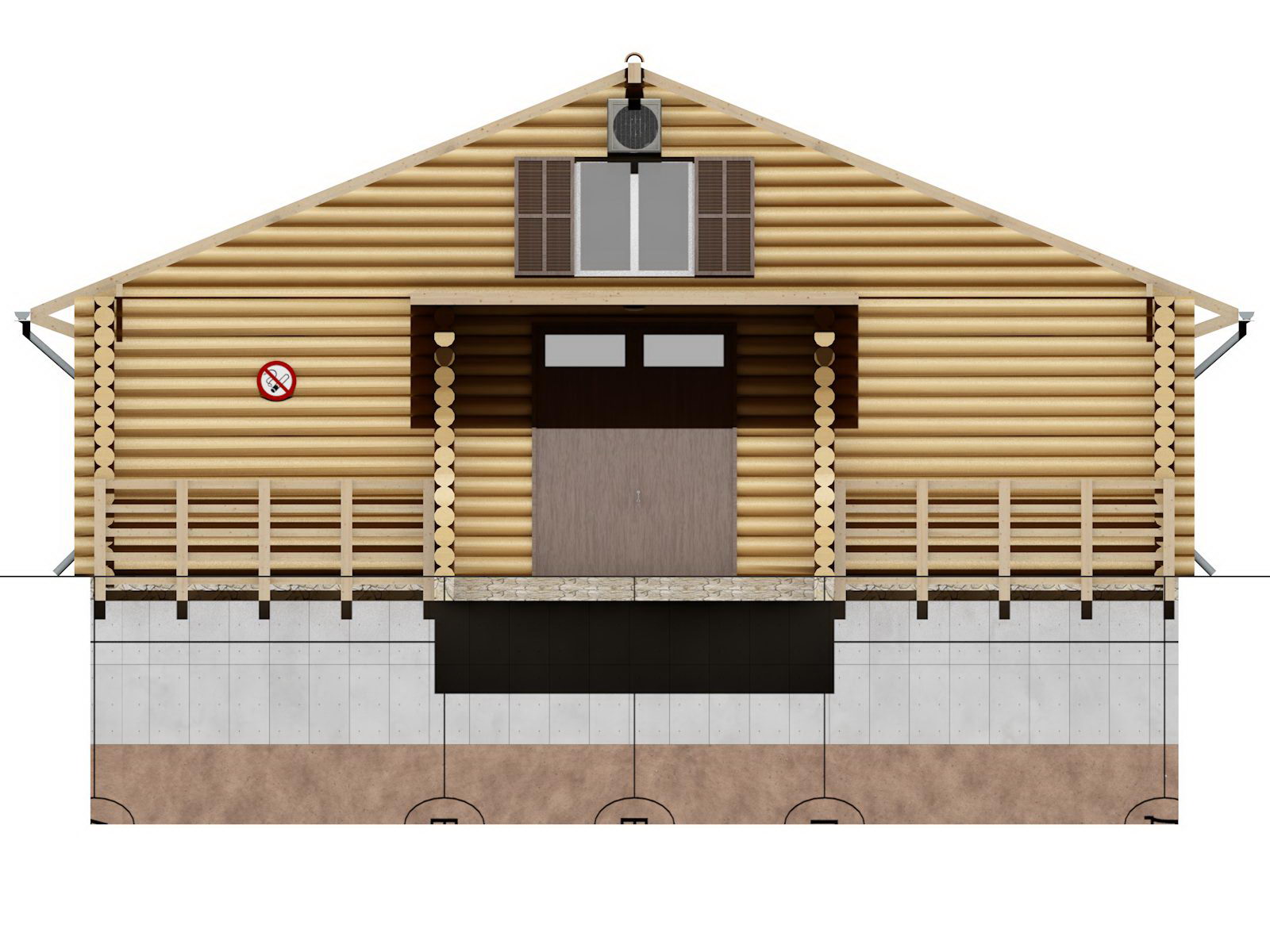

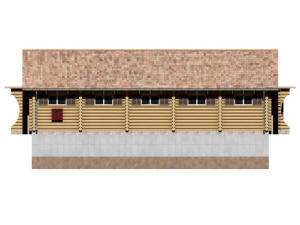

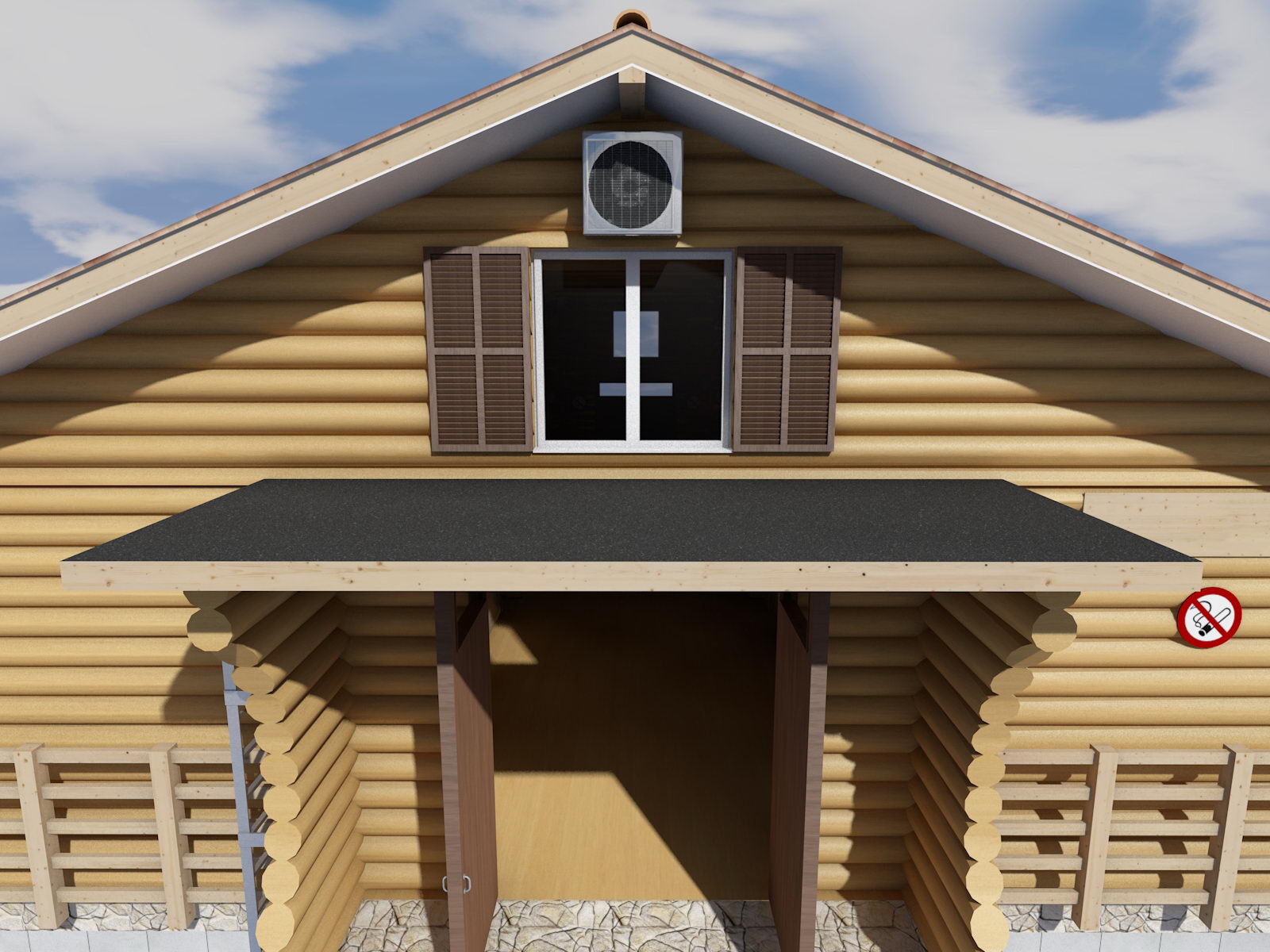

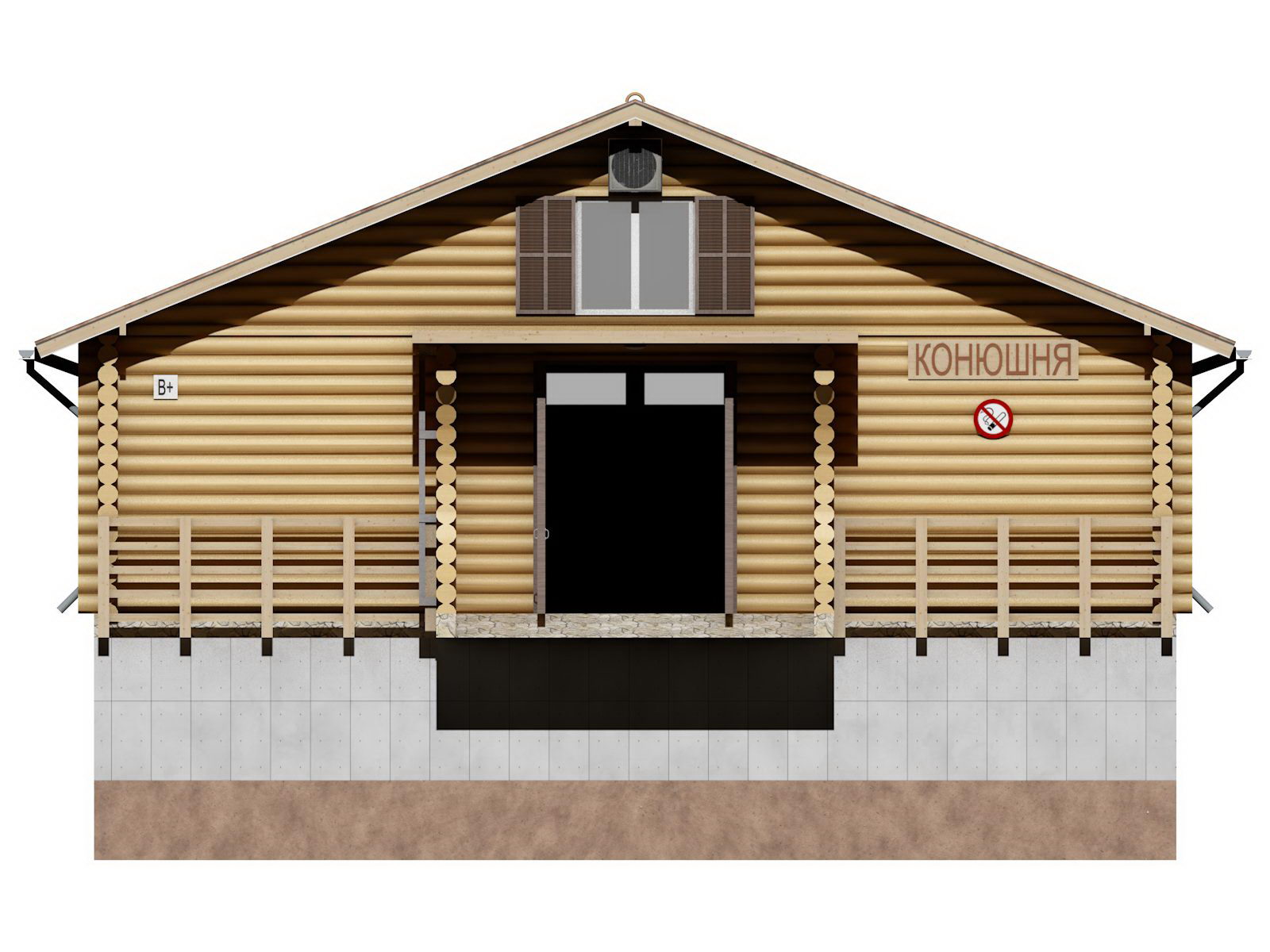

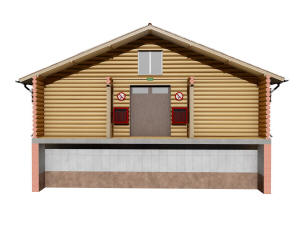

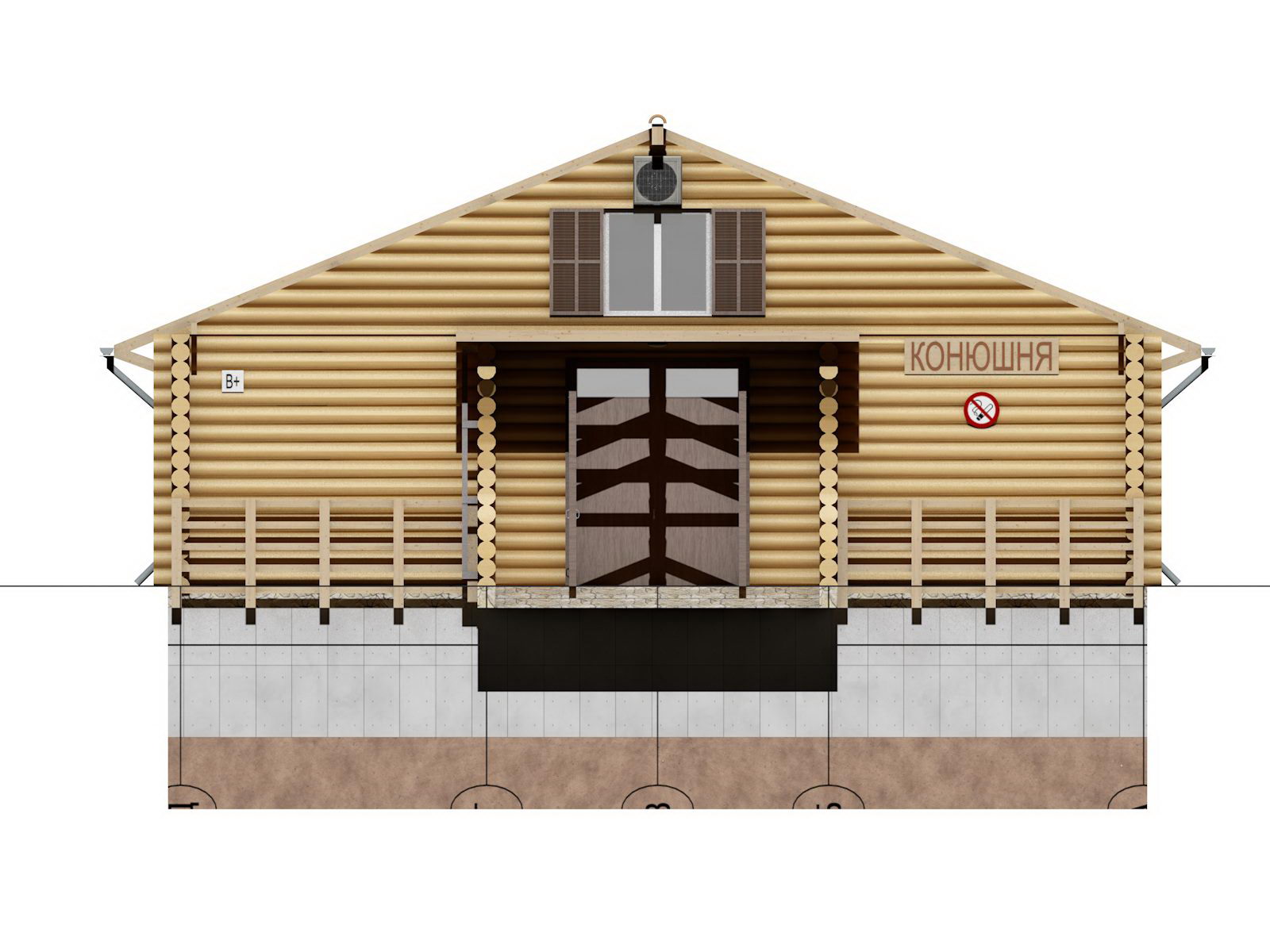

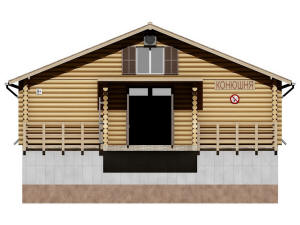

Западный фасад конюшни

Южный фасад конюшни

Западный фасад конюшни



Южный фасад конюшни

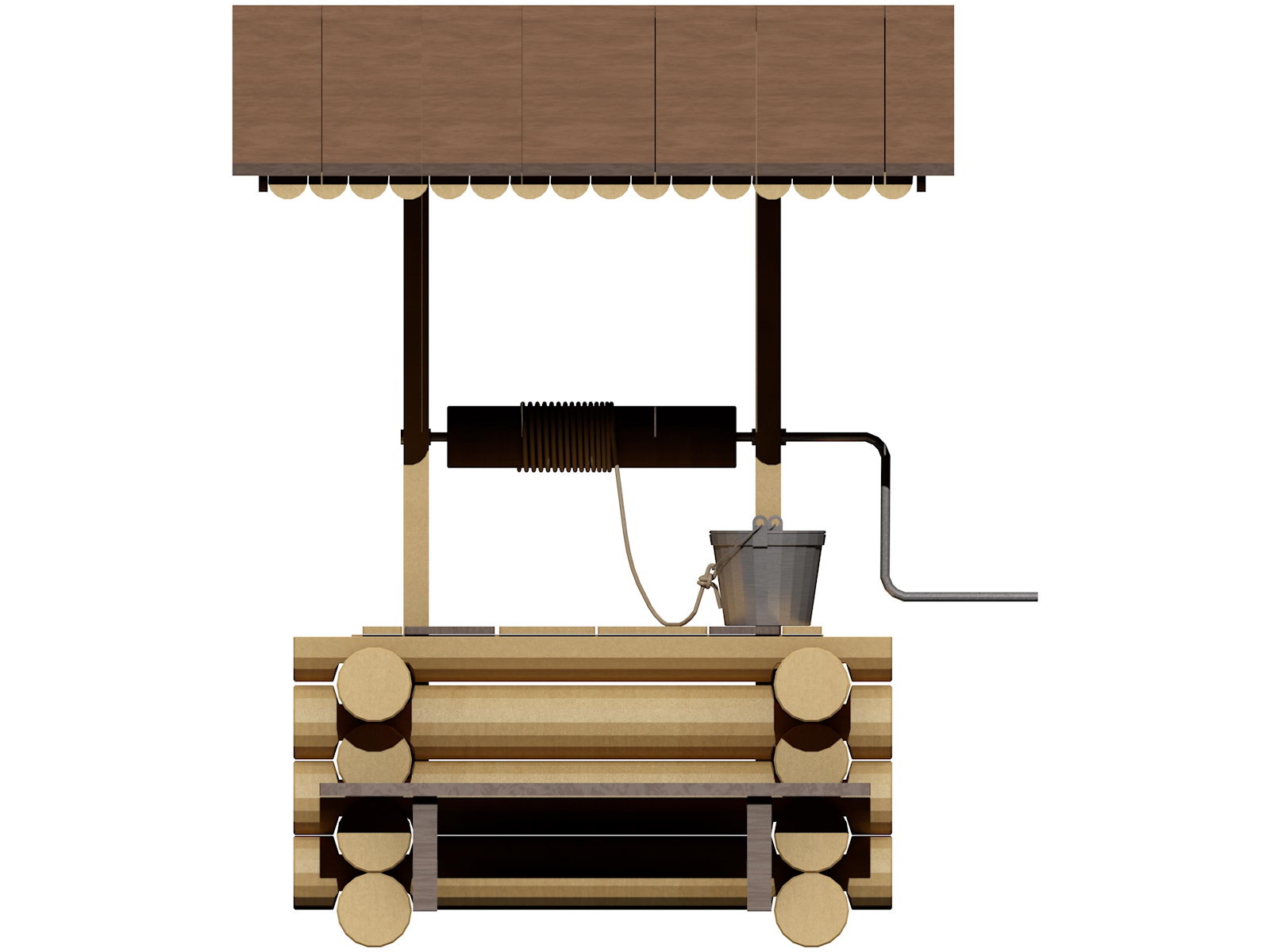

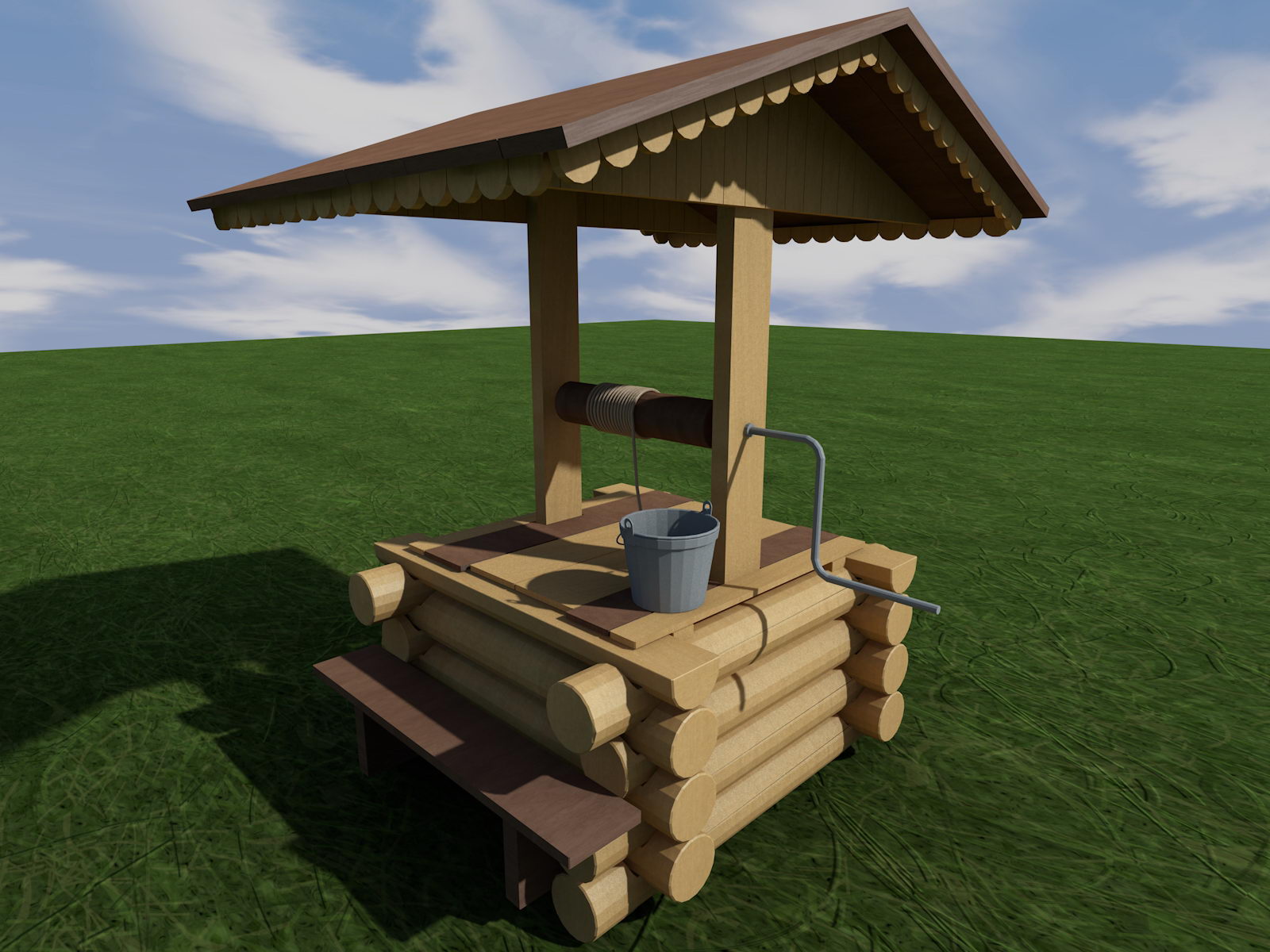

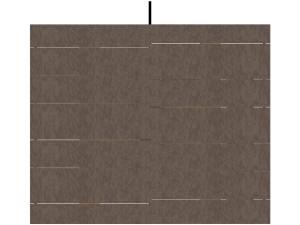

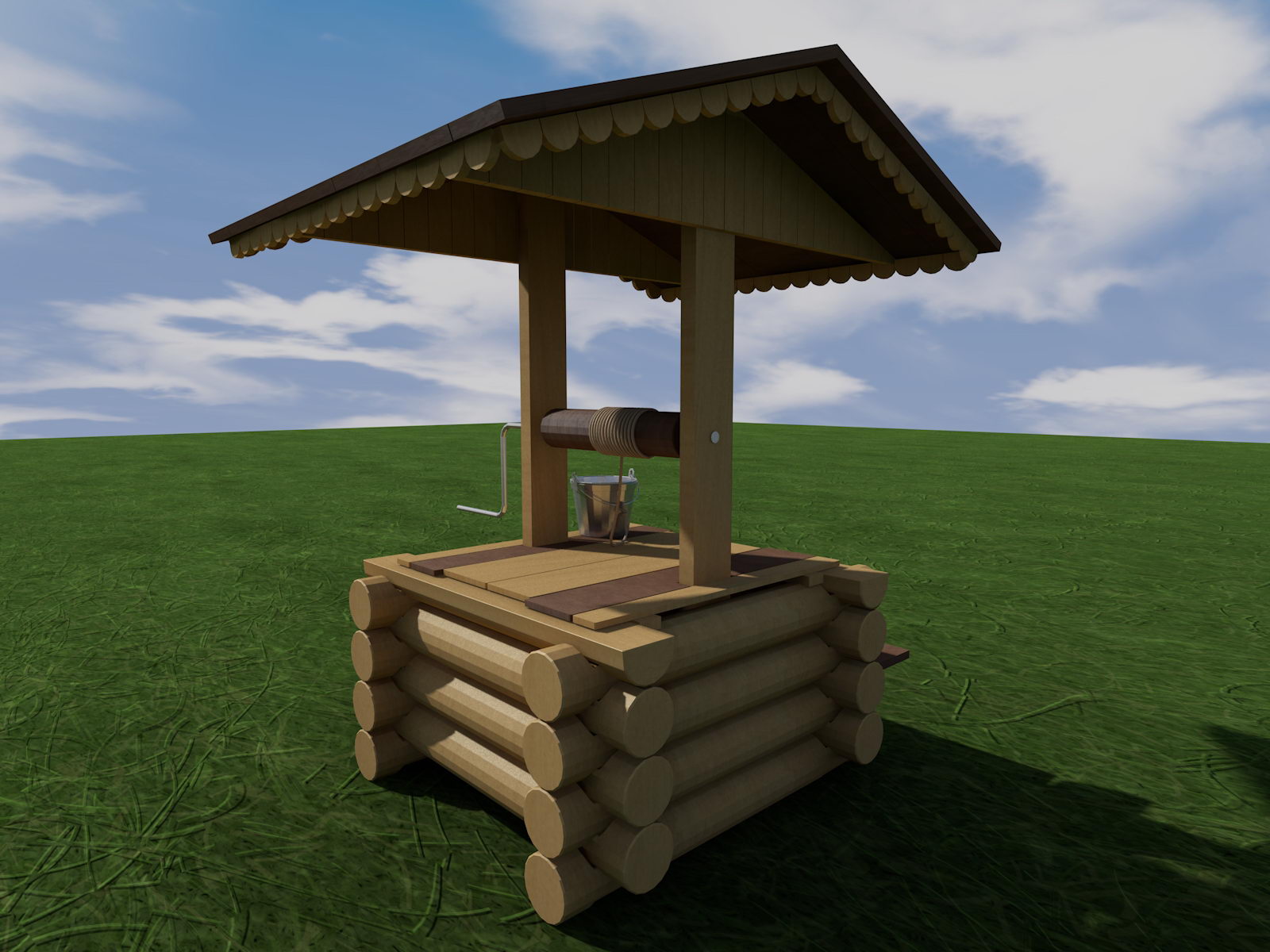

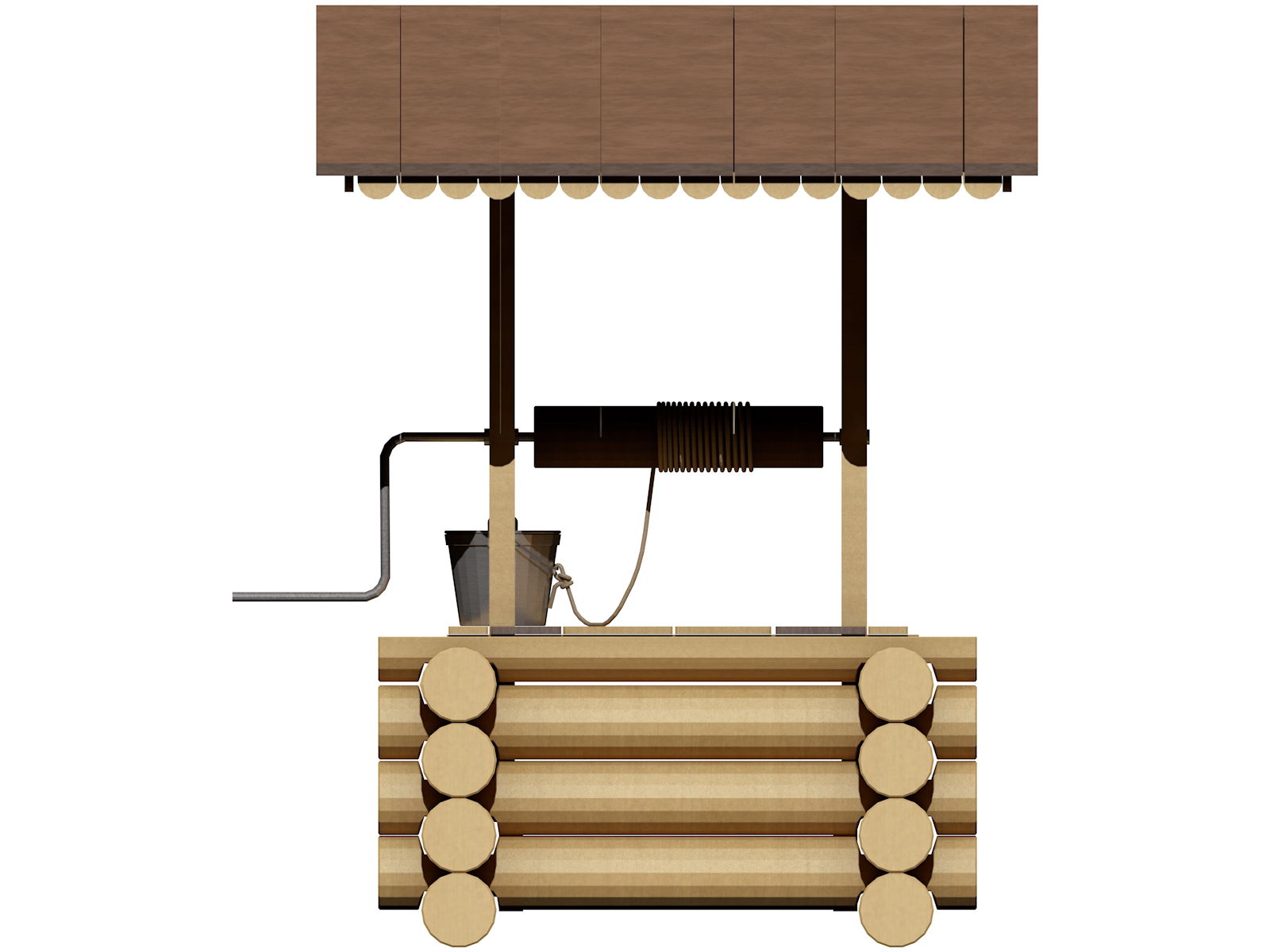

Проект колодца

Проект колодца

Проект колодца



Проект колодца



Проект колодца

Проект колодца

Проект колодца



Проект колодца

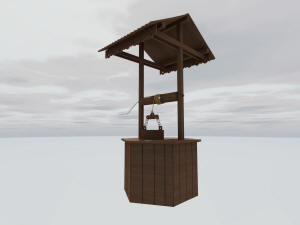

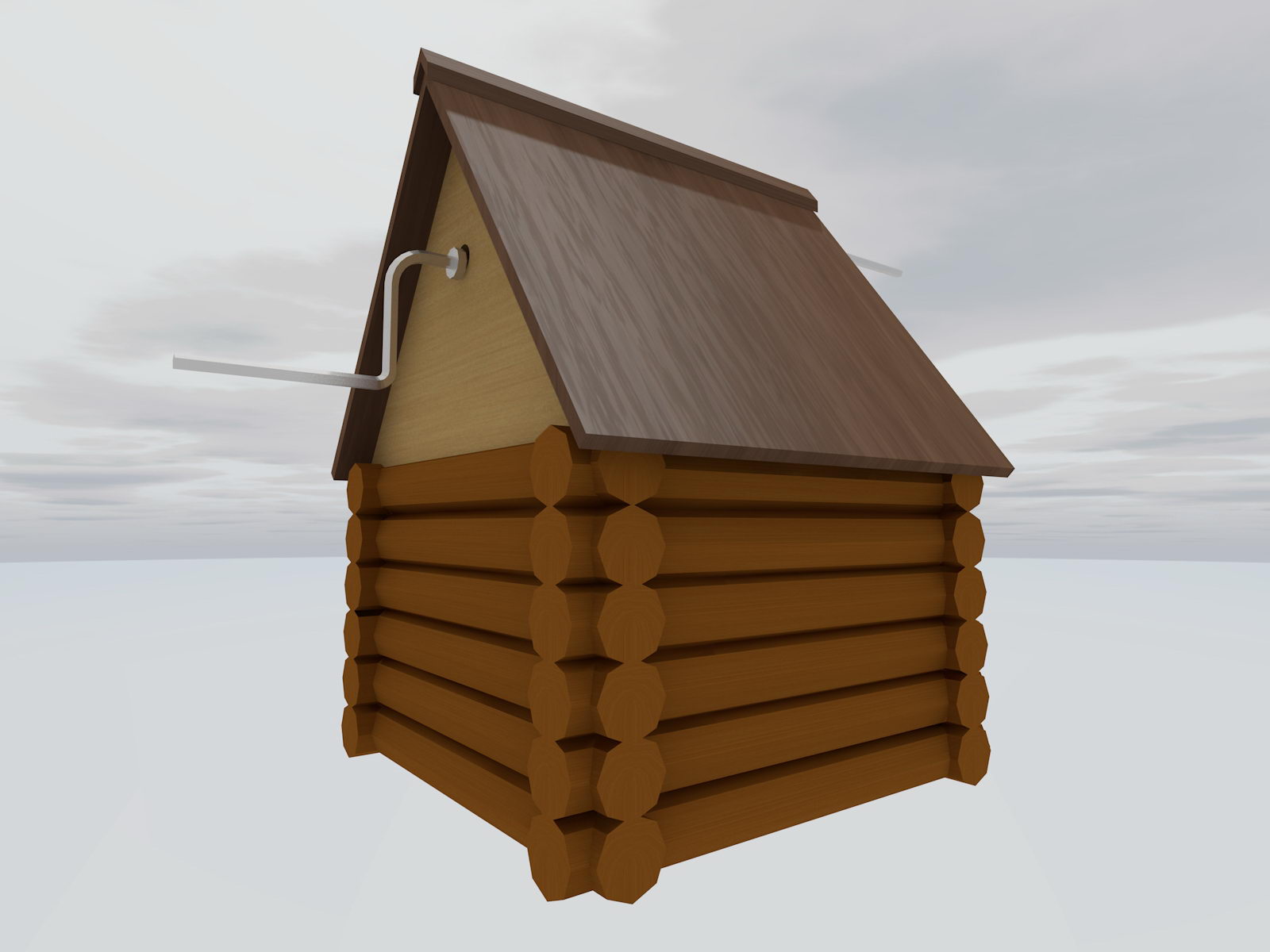

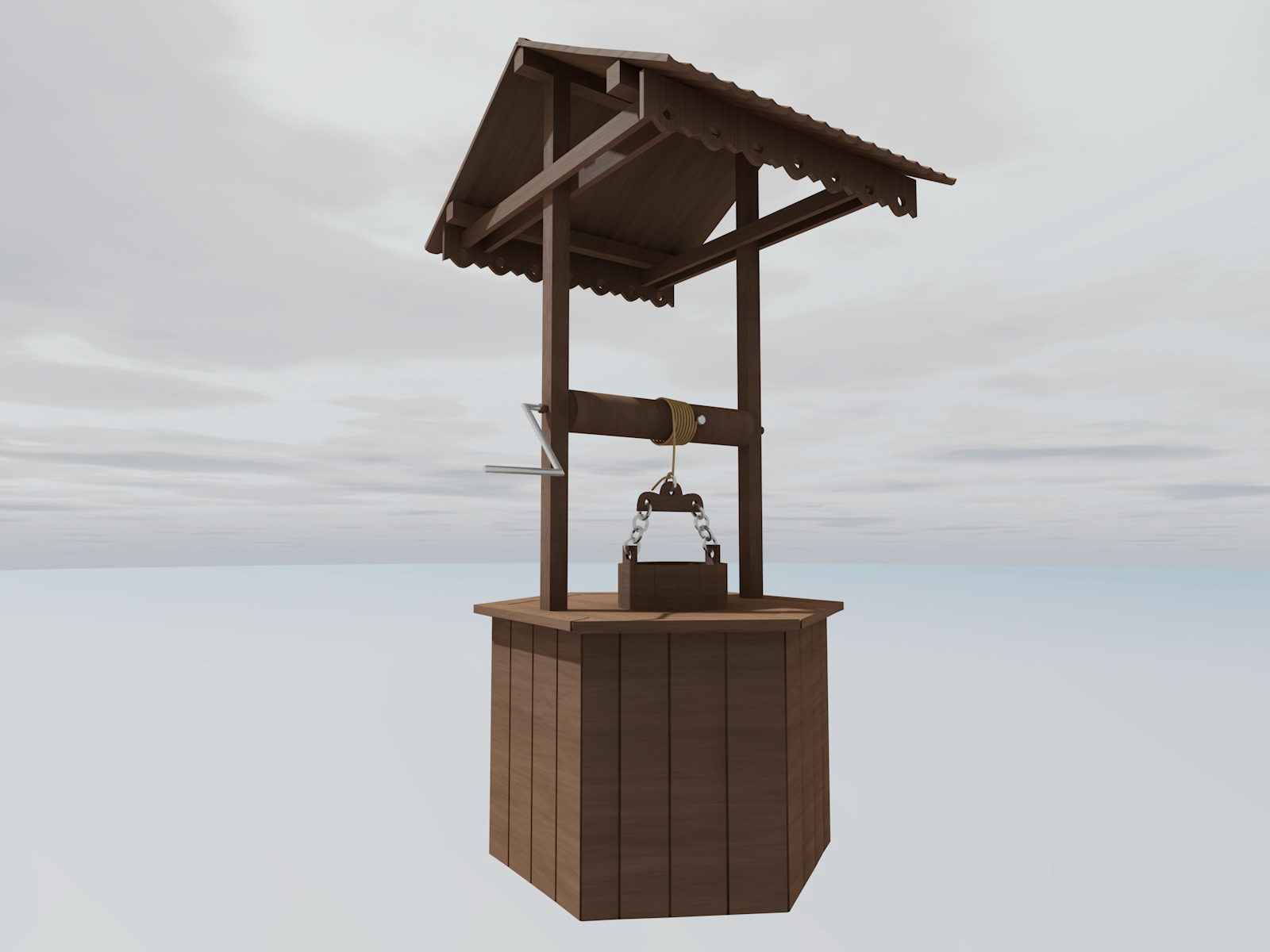

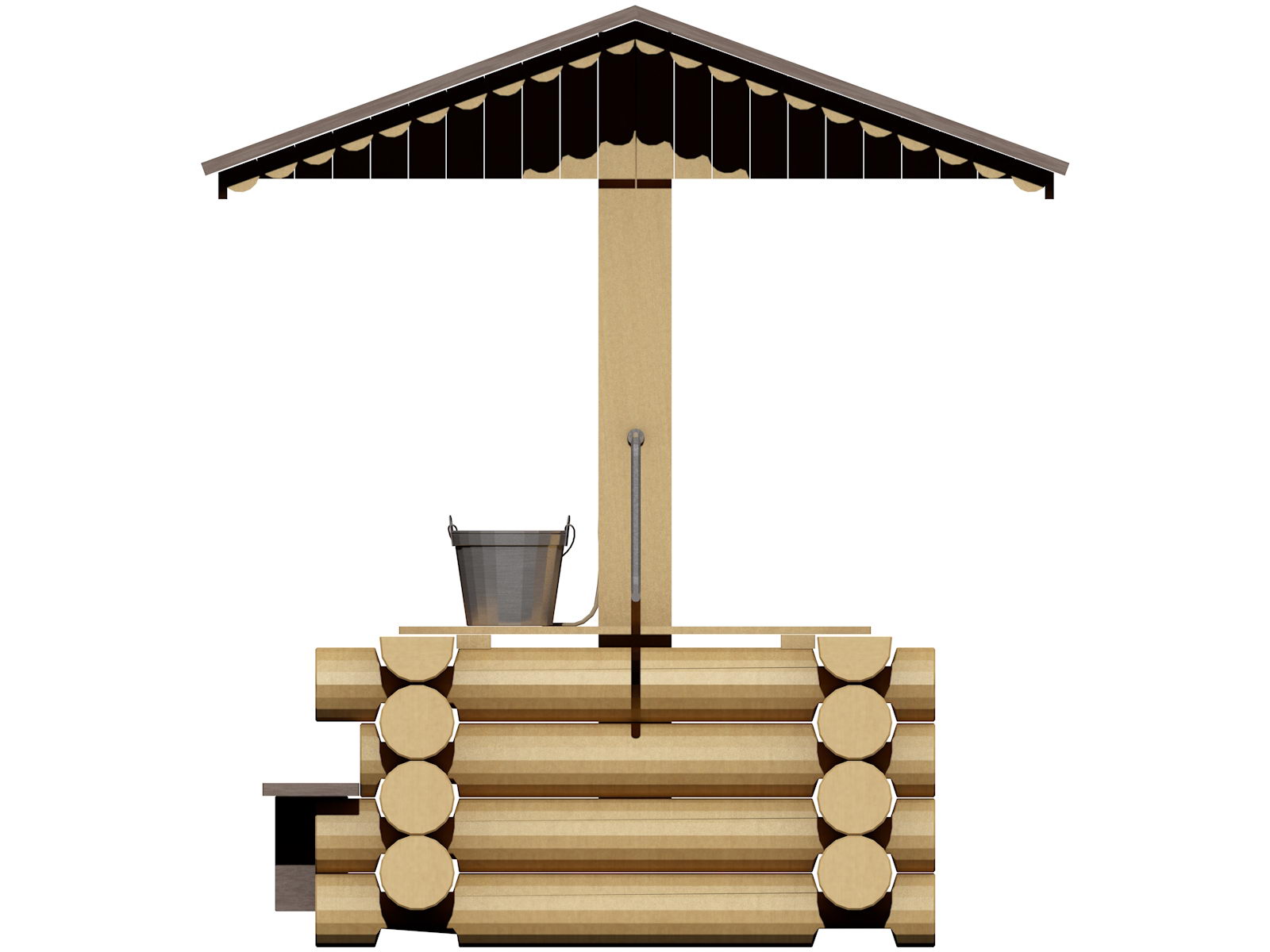

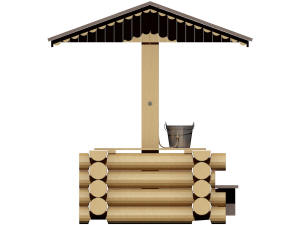

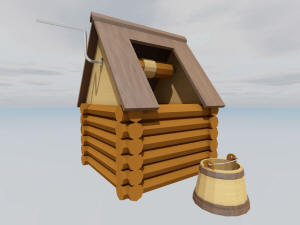

Проект деревянного колодца

Проект деревянного колодца

Проект колодца



Проект колодца

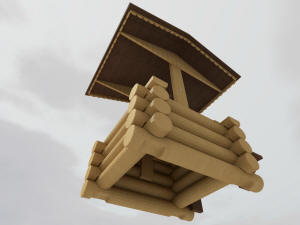

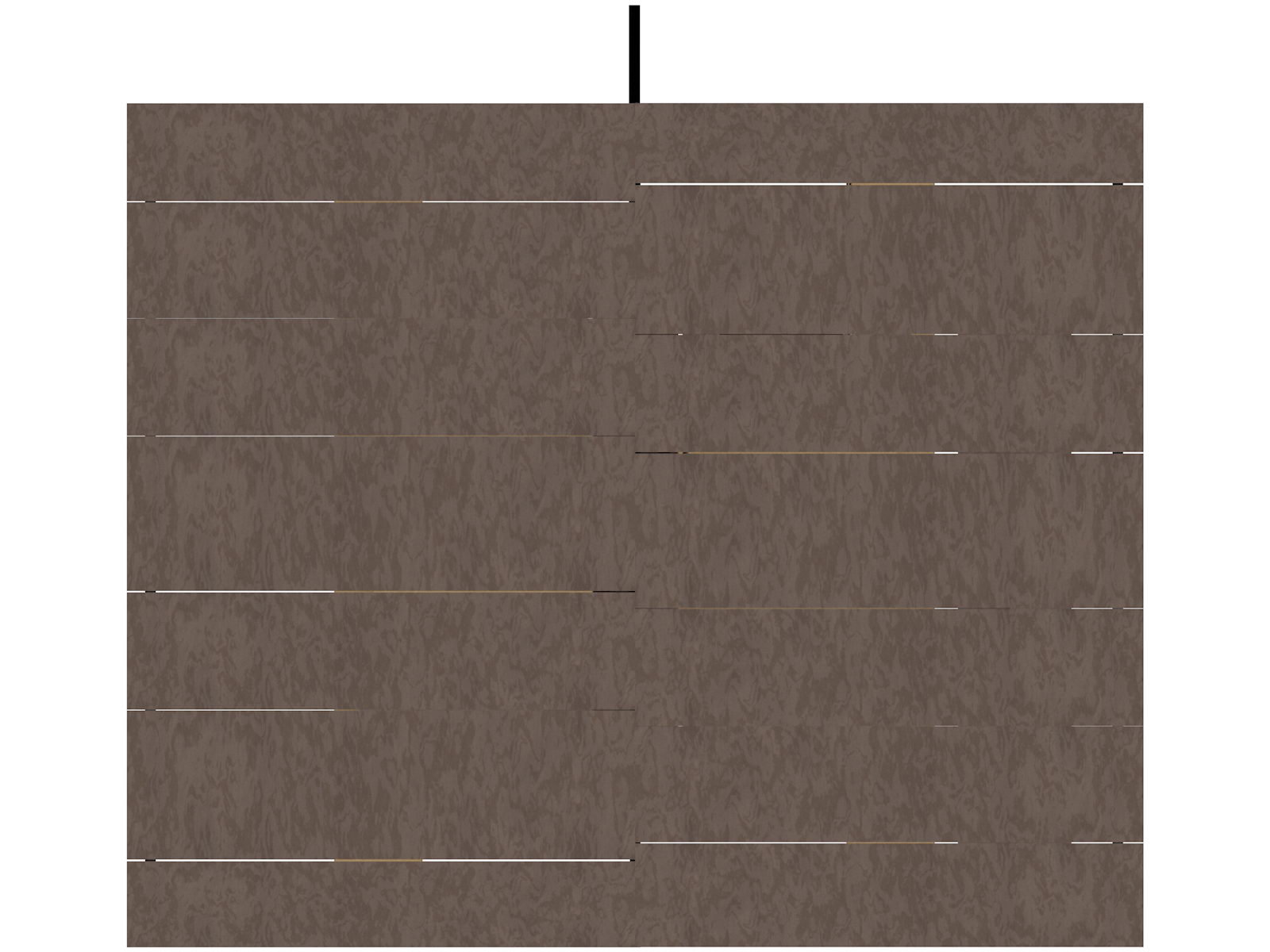

Проект деревянного колодца - вид крыши

Проект деревянного колодца

Проект колодца - вид крыши



Проект колодца



Проект колодца

Проект колодца

Проект колодца



Проект колодца



Проект колодца

Проект колодца

Проект колодца

Проект колодца







Наименование

Площадь, м2.

Состав проектной документации

Общая

Стойл

Готовый проект деревянной конюшни на 10 лошадей

240,0

1.Краткая пояснительная записка с описанием основных характеристик здания (8-10 страниц формата А4).
2.3D цветные изображения здания – 20-25 видов.
3.Поэтажные планы крыши и этажа - 10-12 видов.
4.Фасады здания – 4-6 видов.
5.Разрезы здания - 6-8 видов.
6.План армирования фундамента - 5-6 видов.
7.Проект молниезащиты - 4-6 видов.
8.План расстановки пожарных гидрантов - 3-5 видов.
9.План расстановки наружных и внутренних потолочных светильников - 3-4 вида.
10.План системы водоотведения с крыши - 4-6 видов.
11.План расстановки батарей отопления - 4-6 видов.
12.План вентиляционных труб и их разрезы - 4-6 видов.
13.3D виды каркаса здания - 4-6 видов.
14.План стропильной системы - 5-6 видов.
15.3D виды здания на местности - 3-5 видов.
16.План разворотов транспортной техники - 4-8 видов.
17.Габаритный план расстановки мебели (без дизайна интерьера) - 2-3 вида.
18.План вибрирования фундамента - 1-2 вида.
19.Повышение сейсмоустойчивости здания- 4-6 видов.
20.План расстановки камер видеонаблюдения – 4-6 видов.
21.План расстановки датчиков пожарной сигнализации – 2-3 вида.
22.План расстановки спринклеров водяной автоматической системы пожаротушения и емкостей с водой -2-3 вида.
23.План расстановки ручных пожарных извещателей - 2-3 вида.
24.План расстановки СОУЭ - 2-3 вида.
25.План эвакуационных путей – 2-3 вида.
26.План раскладки ФБС блоков - 5-6 видов.

27.План земляных масс - 2-3 вида.
28.Подборка типовой рабочей документации (рабочие строительные серии узлов, разработанных в СССР) - по согласованию.

140,0



Примечание

Состав рабочего проекта (АР) конюшни - разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.

Для разработки РП нужны инженерные изыскания площадки строительства:
- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.



Общая площадь здания дана без учета площади подполья высотой 1,8 м. в чистоте, приямков, входов в подполье и чердака.



Состав архитектурного проекта деревянной конюшни на 10 лошадей может незначительно уточняться по взаимному согласованию сторон.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1240 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта конюшни, в т.ч. создание и раскрутка официального сайта проекта конюшни, услуги по строительству и т.д.

Архитектурный проект деревянной конюшни выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как в Московской области, так и иных климатических условиях.


Архитектурно-планировочное решение разработано в соответствии и с учетом:

  • СП 397.1325800.2018 "Здания и сооружения конноспортивных комплексов. Правила проектирования";

  • СП 106.13330.2012 (СНиП 2.10.03-84) "Животноводческие, птицеводческие и звероводческие здания и помещения".

  • СП 289.1325800.2017 "Сооружения животноводческих, птицеводческих и звероводческих предприятий. Правила проектирования";

  • ОСН-АПК 2.10.14.001-04 Нормы по проектированию административных, бытовых зданий и помещений для животноводческих, звероводческих и птицеводческих предприятий и других объектов сельскохозяйственного назначения.

  • РД-АПК 1.10.04.03-13 Методические рекомендации по технологическому проектированию коневодческих предприятий.

  • СП 118.13330.2012 "Общественные здания и сооружения";

  • СП 28.13330.2017 "Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85";

  • СП 275.1325800.2016 "Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции";

  • СП 131.13330.2020 "Строительная климатология";

  • СП 31-114-2004 "Правила проектирования жилых и общественных зданий для строительства в сейсмических районах";

  • СП 14.13330.2018 "Строительство в сейсмических районах";

  • СП 24.13330.2011 "Свайные фундаменты";

  • СП 45.13330.2017 "Земляные сооружения, основания и фундаменты";

  • СП 48.13330.2020 "Организация строительства";

  • Серия 0.00-2.96с Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие материалы для проектирования»; Серия 0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для проектирования");

  • СП 345.1325800.2017 "Здания жилые и общественные. Правила проектирования тепловой защиты";

  • СП 321.1325800.2017 "Здания жилые и общественные. Правила проектирования противорадоновой защиты";

  • СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха";

  • СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Требования пожарной безопасности";

  • СП 15.13330.2020 Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81* (с Изменениями N 1, 2);

  • СП 31-110-2003 "Проектирование и монтаж электроустановок жилых и общественных зданий";

  • СП 2.13130.2020 "Свод правил системы противопожарной защиты обеспечение огнестойкости объектов защиты";

  • СП 2.13130.2020 "Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты";

  • СП 47.13330.2016 "Инженерные изыскания для строительства. Основные положения";

    • СП 317.1325800.2017 "Инженерно-геодезические изыскания для строительства. Общие правила производства работ";

    • СП 11-105-97 "Инженерно-геологические изыскания для строительства";

    • СП 11-103-97 "Инженерно-гидрометеорологические изыскания для строительства";

    • СП 11-102-97 "Инженерно-экологические изыскания для строительства";

  • Постановление Правительства Российской Федерации от 25 января 2011 года N 18 "Об утверждении Правил установления требований энергетической эффективности для зданий, строений, сооружений и требований к правилам определения класса энергетической эффективности многоквартирных домов";

  • Федеральный закон "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" от 23.11.2009 N 261-ФЗ;

  • ГОСТ 21.501-2018 "Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений";

  • ГОСТ 21.201-2011 "Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций";

  • ГОСТ 2.305-2008 "Единая система конструкторской документации. Изображения - виды, разрезы, сечения".

  • ГОСТ 23840-79, ГОСТ 23839-79, ГОСТ 24336-80 и ГОСТ 24337-80.

Класс энергоэффективности здания - В+.



Категории помещений и зданий взрывопожарной и пожарной опасности коневодческих предприятий приняты согласно "НПБ 105-03 Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности".



Номенклатуру основных производственных зданий и сооружений, их вместимость и примерный состав помещений и элементов сооружений рекомендуется выбирать согласно РД-АПК 1.10.04.03-13.



Пояснительная записка к проекту конюшни





Основные идеи конюшни:

  • экологичность;

  • многофункциональность;

  • обучение верховой езде;

  • сдача в аренду стойл;

  • один или несколько владельцев конюшни;

  • просторные стойла;

  • автономность;

  • использование альтернативных источников энергии;

  • возможная форма собственности - без образования юридического лица;

Здание конюшни одноэтажное, симметричное, прямоугольной формы.

Конюшня предназначена для круглогодичного содержания десяти лошадей.

Базовый проект конюшни предусматривает размещение сбруйной и кладовой фуража вне здания конюшни. Возможно их размещение в здании за счет уменьшения числа стойл.

Проектная документация конюшни не подлежит обязательному прохождению экспертизы.

Строительство конюшни предполагается вести в один этап.



Периметр участка, в котором расположена конюшня, огорожен сплошным забором высотой около 2,5 м.



Для справки



СП 106.13330.2012



5.3 Высота помещений от уровня чистого пола до низа выступающих конструкций должна быть не менее в зданиях для содержания:
лошадей в конюшнях племенных предприятий - 3,5 м;
рабочих и товарных лошадей - 2,5 м;
лошадей в манежах для седловки, запряжки, проводки молодняка, пробы и случки кобыл и для тренинга и испытаний - 4,5 м;

5.4 Высота от уровня чистого пола до низа оконных проемов должна быть не менее в помещениях для содержания:
лошадей в конюшнях - 2,2 м;
лошадей в конюшнях с денниками, расположенными в середине здания с проходами у продольных стен - 1,5 м;
лошадей в манеже пункта искусственного осеменения - 1,5 м;



ГК РФ Статья 49. Государственная экспертиза проектной документации и результатов инженерных изысканий
2. Государственная экспертиза не проводится в отношении проектной документации следующих объектов капитального строительства:
1) отдельно стоящие жилые дома с количеством этажей не более чем три, предназначенные для проживания одной семьи (объекты индивидуального жилищного строительства);
2) жилые дома с количеством этажей не более чем три, состоящие из нескольких блоков, количество которых не превышает десять и каждый из которых предназначен для проживания одной семьи, имеет общую стену (общие стены) без проемов с соседним блоком или соседними блоками, расположен на отдельном земельном участке и имеет выход на территорию общего пользования (жилые дома блокированной застройки);

4) отдельно стоящие объекты капитального строительства с количеством этажей не более чем два, общая площадь которых составляет не более чем 1500 квадратных метров и которые не предназначены для проживания граждан и осуществления производственной деятельности.





Письмо Росреестра от 13.04.2020 №3215-АБ/20 «Об объектах вспомогательного использования»

1. О критериях отнесения объектов к числу вспомогательных зданий, строений, сооружений.
В соответствии с пунктом 3 части 17 статьи 51 Градостроительного кодекса Российской Федерации (далее - ГрК РФ) выдача разрешения на строительство не требуется в случае строительства на земельном участке строений и сооружений вспомогательного использования. При этом ГрК РФ не дает определение понятию "объект вспомогательного использования", не устанавливает критерии отнесения тех или иных строений и сооружений к числу вспомогательных, а также не относит к числу объектов вспомогательного использования здания, ограничиваясь только строениями и сооружениями.
Согласно части 10 статьи 4 Федерального закона "Технический регламент о безопасности зданий и сооружений" от 30.12.2009 N 384-ФЗ к зданиям и сооружениям пониженного уровня ответственности относятся:
здания и сооружения временного (сезонного) назначения;
здания и сооружения вспомогательного использования, связанные с осуществлением строительства или реконструкции здания или сооружения;
здания и сооружения, расположенные на земельных участках, предоставленных для индивидуального жилищного строительства.
Таким образом, в отличие от положений ГрК РФ Закон N 384-ФЗ позволяет относить к числу объектов вспомогательного использования здания и сооружения, но при этом не упоминает строения, конкретизируя цель создания зданий и сооружений вспомогательного использования в виде необходимости их наличия для создания основных зданий и сооружений.
Аналогичный подход к определению статуса объектов вспомогательного использования сложился в судебной практике. Так, например, из определения Высшего Арбитражного Суда Российской Федерации от 3 декабря 2012 г. N ВАС-15260/12, определений Верховного Суда Российской Федерации от 11 марта 2015 г. N 308-ЭС15-1282, от 10 декабря 2018 г. N 306-ЭС18-20002 следует, что объекты вспомогательного использования предназначены для обслуживания основного объекта и критерием для отнесения строений и сооружений к вспомогательным является наличие на земельном участке основного здания, строения или сооружения.
Минстроем России согласована следующая позиция (письмо от 16 марта 2020 г. N 9394-ДВ/08):
учитывая, что под объектами вспомогательного использования следует понимать объекты, предназначенные для обслуживания и эксплуатации основного объекта и не имеющие возможности самостоятельного использования для иной деятельности, представляется, что возведение таких объектов возможно при наличии на земельном участке основного объекта, для обслуживания которого планируется возведение объекта вспомогательного использования;
при наличии выданного уполномоченным органом или организацией разрешения на строительство основного объекта застройщик может самостоятельно определять очередность строительства объектов на участке (в частности, построить объект вспомогательного использования до основного в соответствии с проектной документацией);
согласно частям 1 и 2 статьи 37 ГрК РФ виды разрешенного использования земельных участков и объектов капитального строительства подразделяются на основные, условно разрешенные и вспомогательные и устанавливаются применительно к каждой территориальной зоне;
в этой связи допустимость возведения объектов вспомогательного использования должна обеспечиваться правилами землепользования и застройки, при соблюдении предельных параметров разрешенного строительства, реконструкции объектов капитального строительства.
Учитывая изложенное, также необходимо отметить, что объекты вспомогательного использования возводятся на одном земельном участке с основным объектом.
Таким образом, к числу объектов капитального строительства вспомогательного использования, по мнению Росреестра, могут относиться здания, строения, сооружения, не имеющие самостоятельного хозяйственного назначения и предназначенные для обслуживания другого (главного) объекта капитального строительства. При этом размещение объекта капитального строительства вспомогательного использования предусматривается проектной документацией. Вместе с тем застройщиком может быть принято решение о создании объекта капитального строительства вспомогательного использования и в процессе эксплуатации ранее созданных основных (главных) объектов капитального строительства, в связи с чем в указанном случае размещение объекта вспомогательного использования не будет предусмотрено проектной документацией (к примеру, собственником комплекса зданий на единой территории в целях организации пропускного режима может быть принято решение о создании объекта вспомогательного использования - поста охраны или контрольно-пропускного пункта, строительство которого не потребует разрешения на строительство и подготовки отдельной проектной документации).
Учитывая изложенное, по мнению Росреестра, не могут быть отнесены к числу объектов вспомогательного использования объекты капитального строительства, имеющие одинаковую функцию с основными (главными) объектами (так, при наличии на земельном участке здания торгового центра в качестве основного объекта не может считаться объектом вспомогательного использования другой объект с аналогичным назначением и разрешенным использованием, к примеру являющееся объектом капитального строительства здание магазина, имеющее меньшие в сравнении со зданием торгового центра параметры, расположенное на этом же земельном участке).
Строения, сооружения вспомогательного использования в зависимости от их соответствия положениям статьи 130 ГК РФ могут являться или не являться объектами недвижимости.
Для строительства объектов вспомогательного назначения не требуется разрешение на строительство, возведение таких объектов должно осуществляться с учетом требований градостроительного регламента.
Размещение тех или иных объектов недвижимости, определение их статуса в качестве основных или вспомогательных осуществляются также исходя из правового режима земельного участка, требований градостроительных регламентов, иных норм и требований, предусмотренных законодательством Российской Федерации.
Исходя из положений ГрК РФ, статьи 3 Закона N 217-ФЗ, статьи 4 Федерального закона от 7 июля 2003 г. N 112-ФЗ "О личном подсобном хозяйстве", Классификатора видов разрешенного использования земельных участков, утвержденного приказом Минэкономразвития России от 1 сентября 2014 г. N 540, на законодательном уровне не установлено правило о том, что возведение гражданами на садовых и приусадебных земельных участках, а также на земельных участках, предназначенных для индивидуального жилищного строительства, вспомогательных и иных строений (сараев, бань, теплиц, погребов, колодцев и других, в том числе не являющихся недвижимостью), предназначенных для удовлетворения гражданами бытовых и иных нужд, возможно только в случае наличия на земельном участке основного объекта в виде жилого дома или садового дома.
Представляется, что гражданин, являющийся правообладателем такого земельного участка, вправе самостоятельно определить очередность возведения указанных объектов и принять решение об их создании до начала строительства жилого или садового дома, в том числе с учетом того, что в силу части 3 статьи 48 ГрК РФ для строительства жилого дома или садового дома не требуется подготовка проектной документации, которой могли бы быть предусмотрены сроки и последовательность строительства основных и вспомогательных зданий и сооружений.
Обращаем внимание на то, что, исходя из положений пункта 2 Правил подготовки нормативных правовых актов федеральных органов исполнительной власти и их государственной регистрации, утвержденных постановлением Правительства Российской Федерации от 13 августа 1997 г. N 1009, постановления Государственной Думы Федерального Собрания Российской Федерации от 11 ноября 1996 г. N 781-II ГД "Об обращении в Конституционный Суд Российской Федерации", письма Росреестра не являются нормативными правовыми актами и не запрещают руководствоваться положениями действующего законодательства.

Примечание

  • На стадии архитектурного проектирование конюшни возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должен решать данный проект.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку архитектурного проекта конюшни.



Для приобретения проекта деревянной конюшни, конноспортивного комплекса, конюшни с мини-гостиницей и т.д. свяжитесь с нами любым удобным для вас способом, указанном на сайте.



Основные возможные варианты компоновки и доработки базового варианта проекта конюшни:





Постарайтесь как можно подробнее сформулировать свои пожелания и требования к проекту будущей конюшни и мини-конюшни.



Обязательно сделайте фото, по возможности, видеосъемку, участка земли, на котором предполагается строительство и ближайшей инфраструктуры.



В целом, исходные данные для заказа проекта во многом аналогичны заказу проектирования жилого многоквартирного дома.



Чем больше информации Вы нам предоставите, тем быстрее и дешевле Вам обойдется архитектурный проект конюшни, тем большей степени он будет отвечать Вашим ожиданиям, и тем больше прибыли он Вам принесет.



  • Изменение габаритов здания.

  • Изменения оформления фасада.

  • Многочисленные варианты планировок этажей.

  • Изменение площади и числа стойл.

  • Доработка проекта для строительства в любых климатических условиях.

  • Многочисленные варианты колористики здания и крыши.

  • Изменение подъездной группы.

  • Доработка подвала и его функционального назначения.

  • Доработка чердака и его функционального назначения.

  • Доработка крыши и ее функционального назначения.

  • Изменение фасадов дома.

  • Доработка площади и дизайна окон.

  • Любые иные пожелания заказчика, с учетом базовых архитектурно-конструктивных решений дома.

Варианты компоновки и доработки проекта конюшни выполняются на основе технического задания заказчика и по  100% предоплате работ











Top.Mail.Ru
Top.Mail.Ru





Проекты многоквартирных домов. Проекты гостиниц. Малоэтажное строительство. Проекты частных домов. Архитектура. Проектирование.

Copyright © 2023  |  Автор: Сергей Пыхтин
