Готовый проект одноэтажного манежа для лошадей

Проектирование конюшен, конноспортивных комплексов и конных клубов "под ключ".





Проект манежа для лошадей разработан как для строительства в любой стране, любого климата и экономии земли, так и в условиях отсутствия необходимости жесткой экономии земли.

Данный архитектурный проект манежа для лошадей также удачно подходит в качестве одного из зданий, входящих в состав конноспортивного комплекса, конного клуба и т.д.

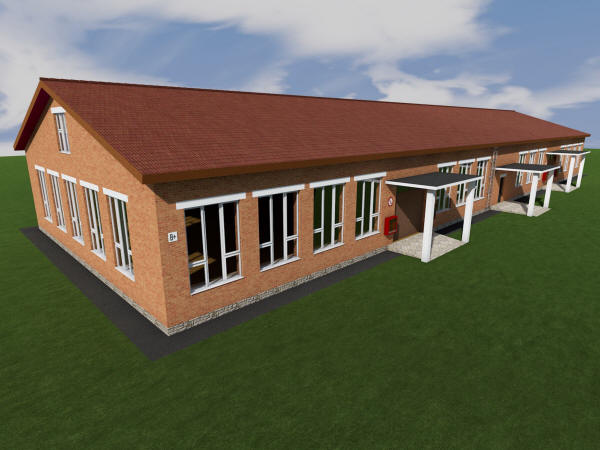

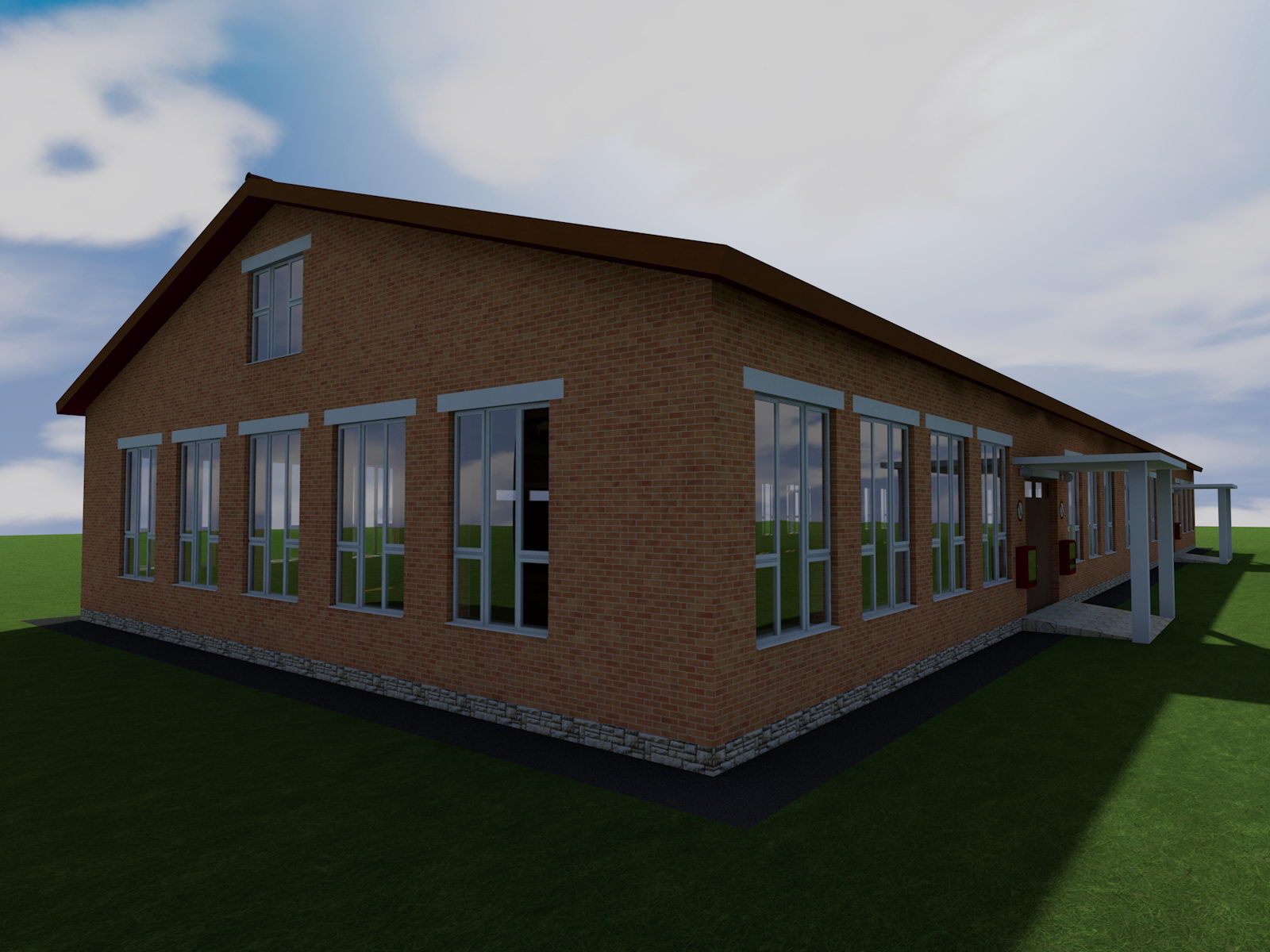

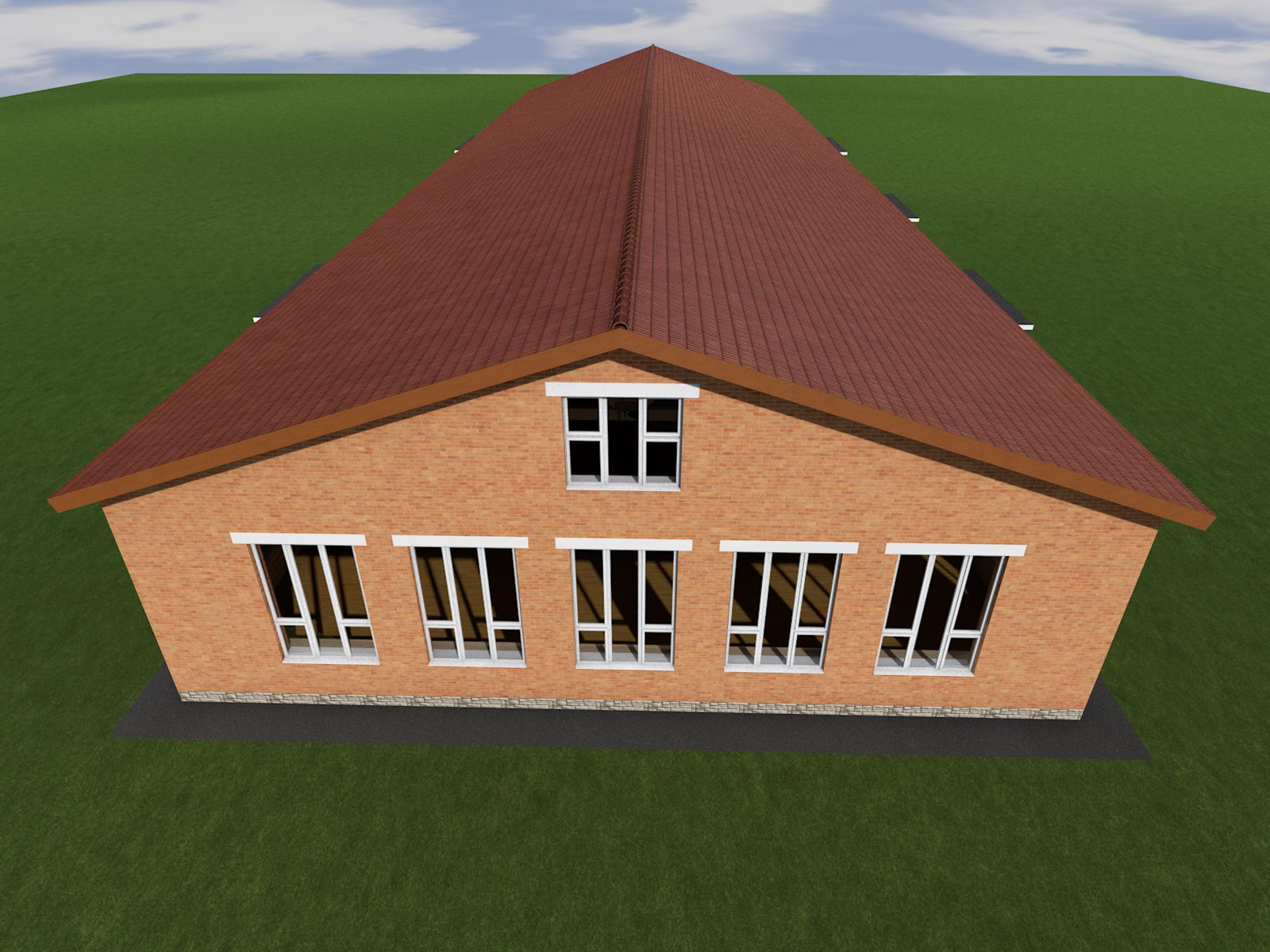

Готовый проект манежа для лошадей





Проект манежа для лошадей



Проект манежа для лошадей

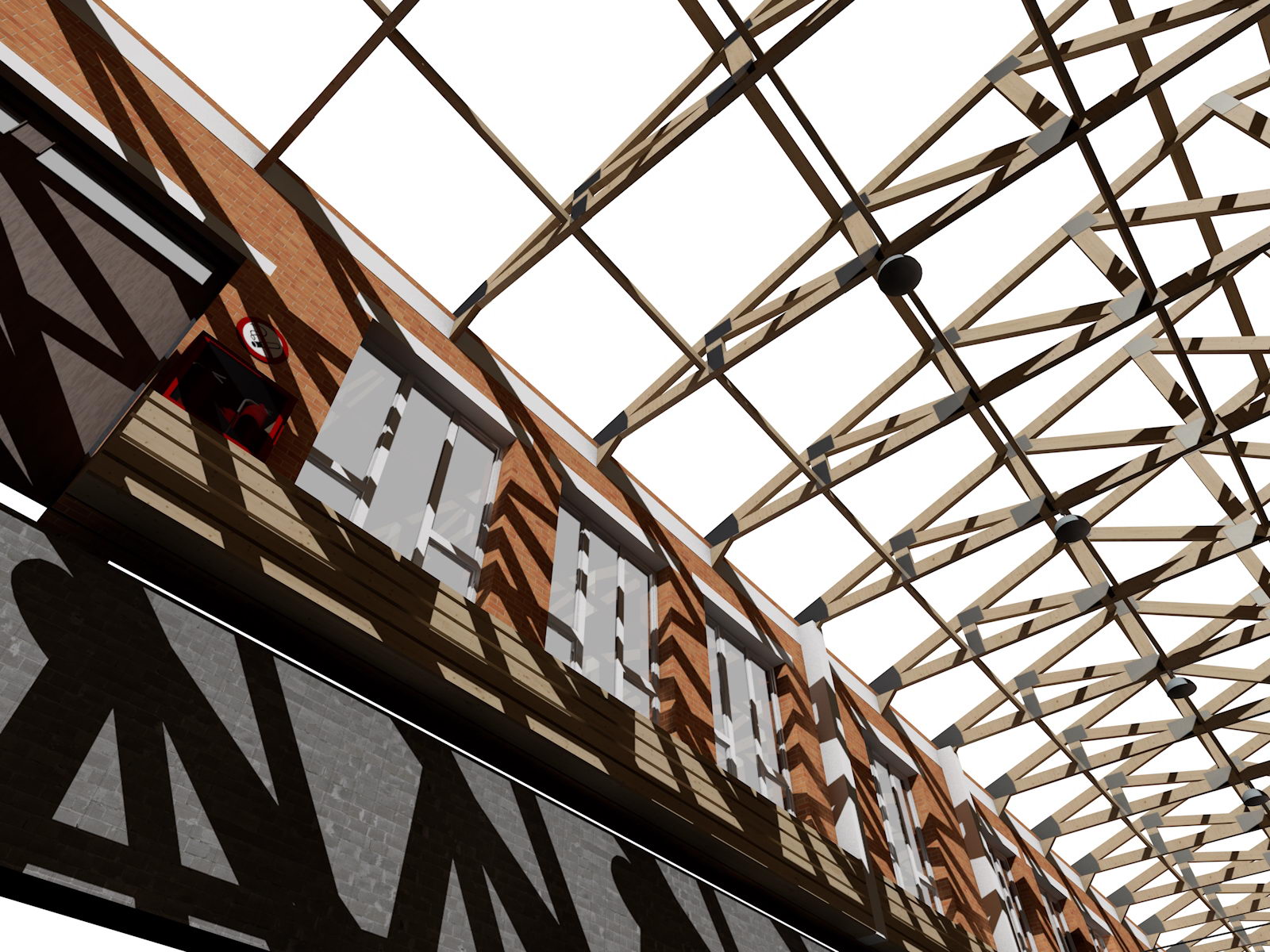

Интерьер манежа для лошадей

Интерьер манежа для лошадей

Интерьер манежа для лошадей



Интерьер манежа для лошадей

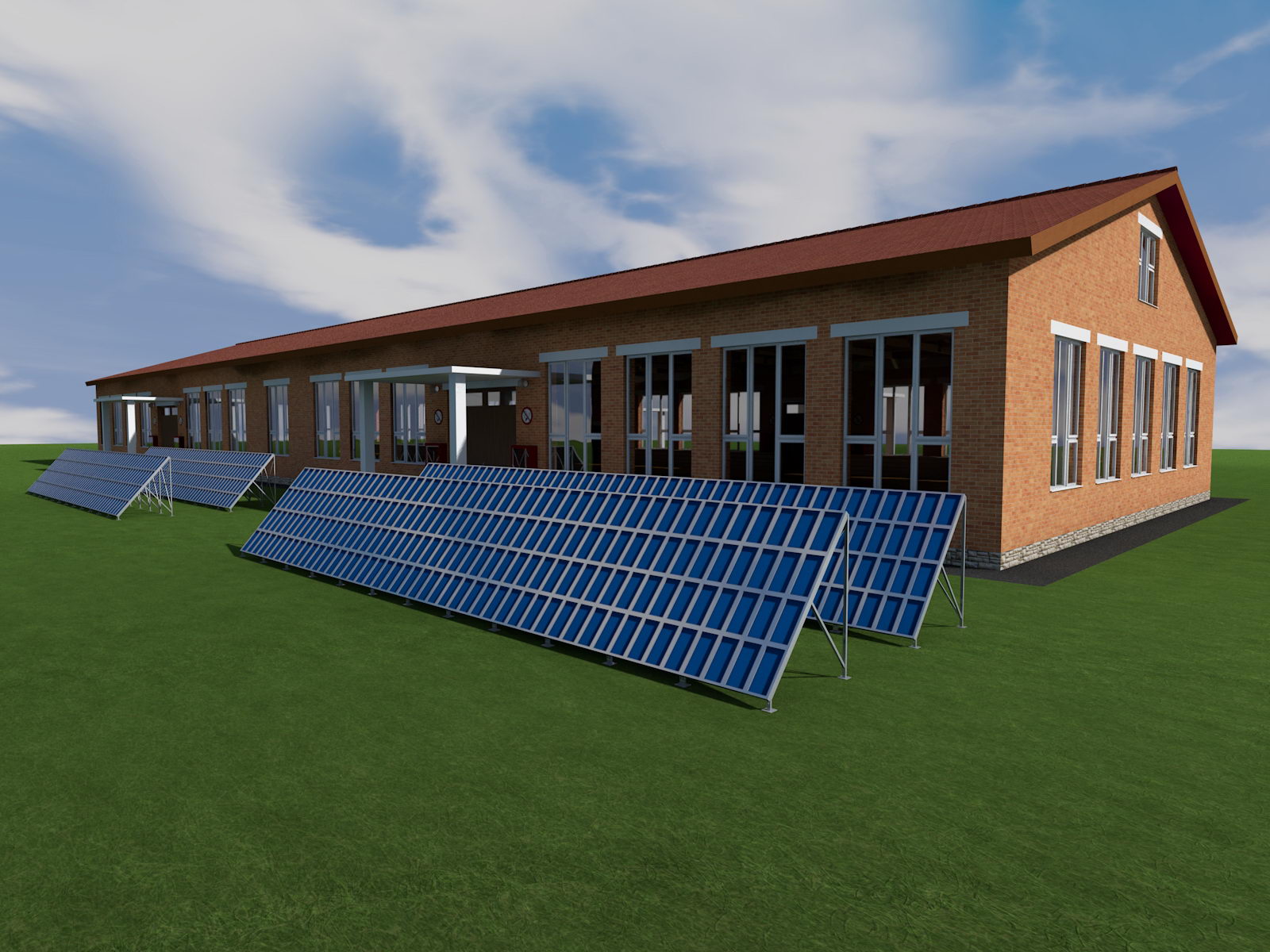

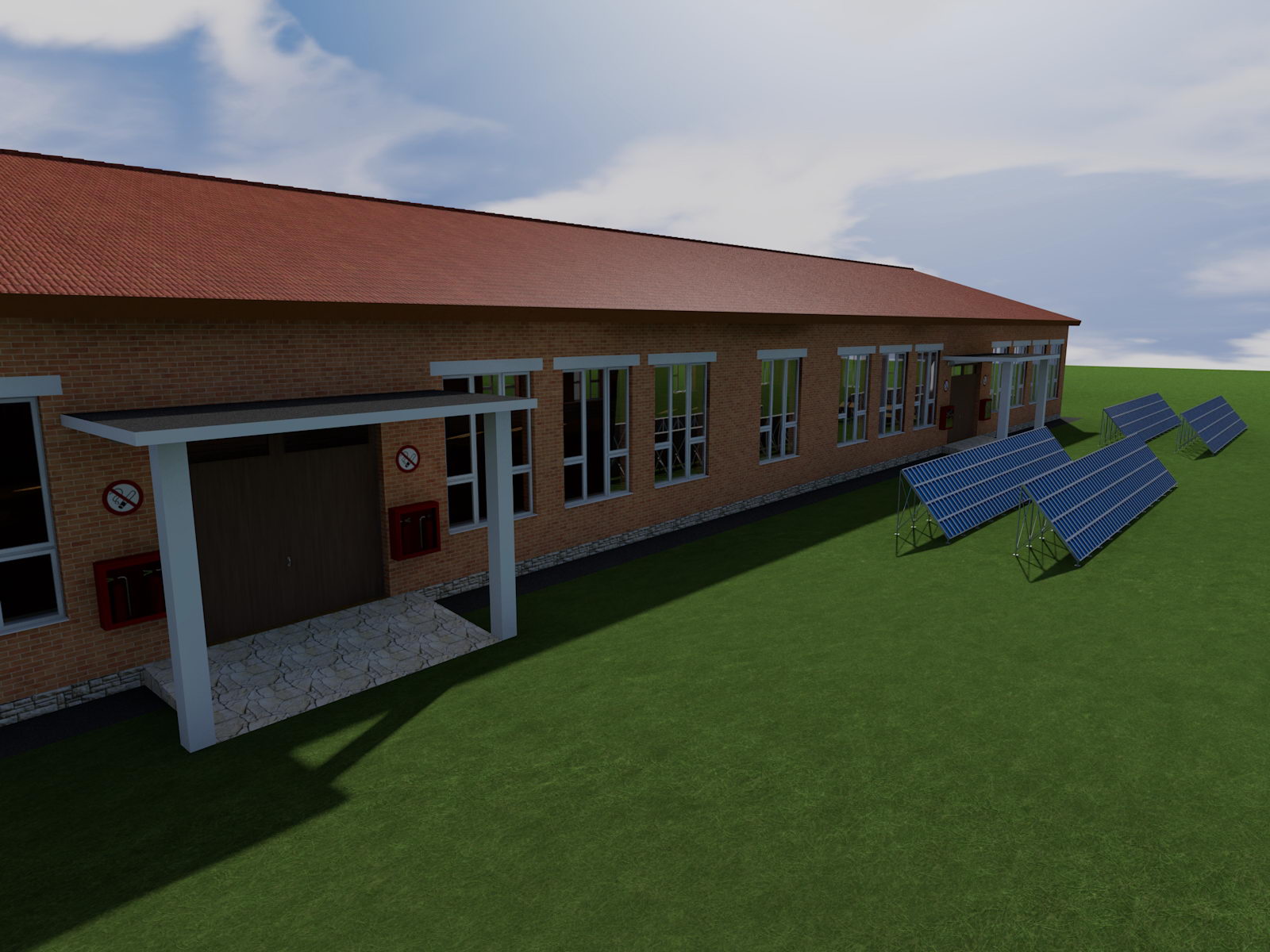

Панели солнечных батарей для электрификации манежа

Панели солнечных батарей для электрификации манежа

Панели солнечных батарей для электрификации манежа



Панели солнечных батарей для электрификации манежа

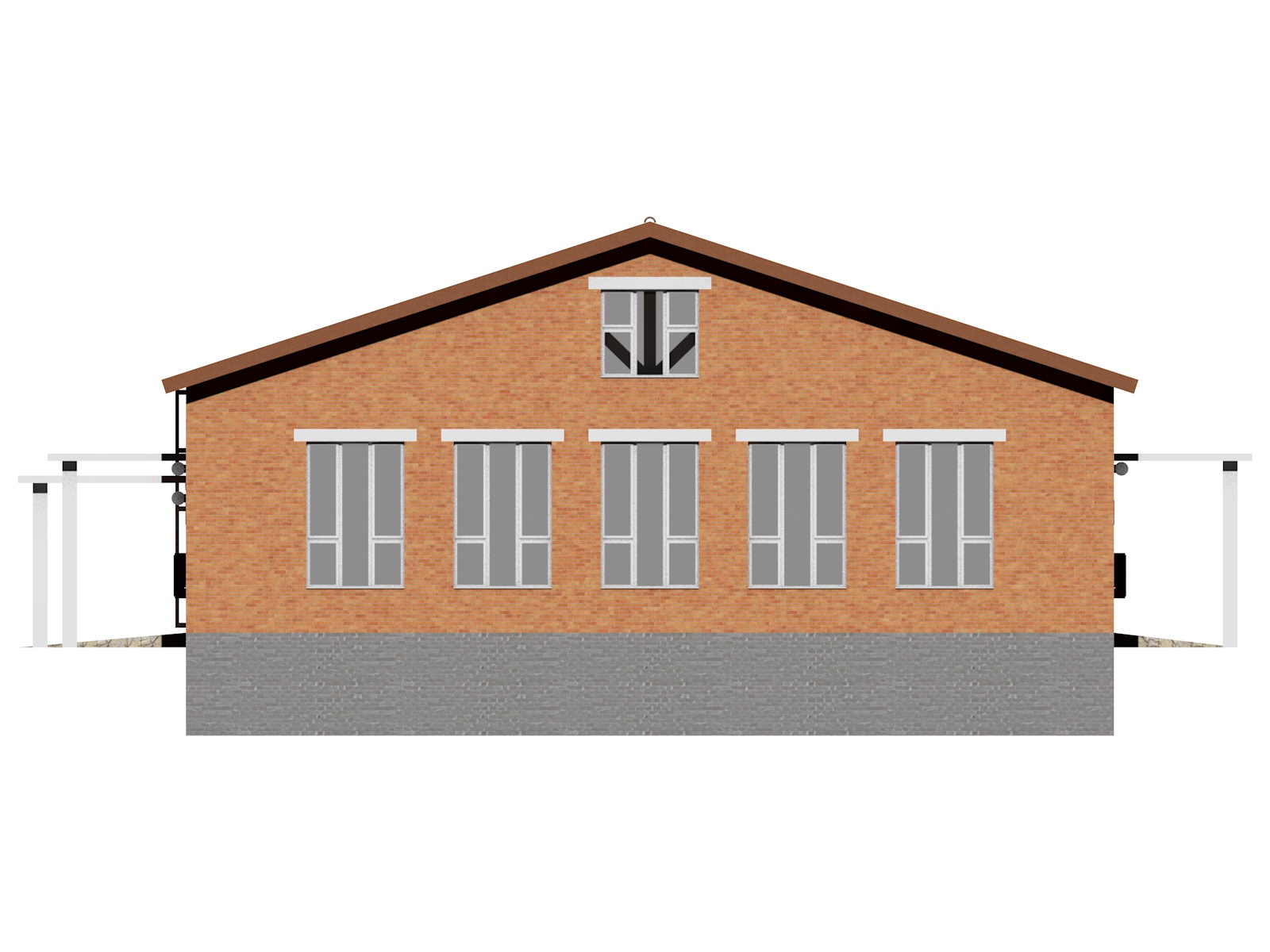

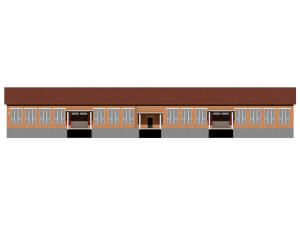

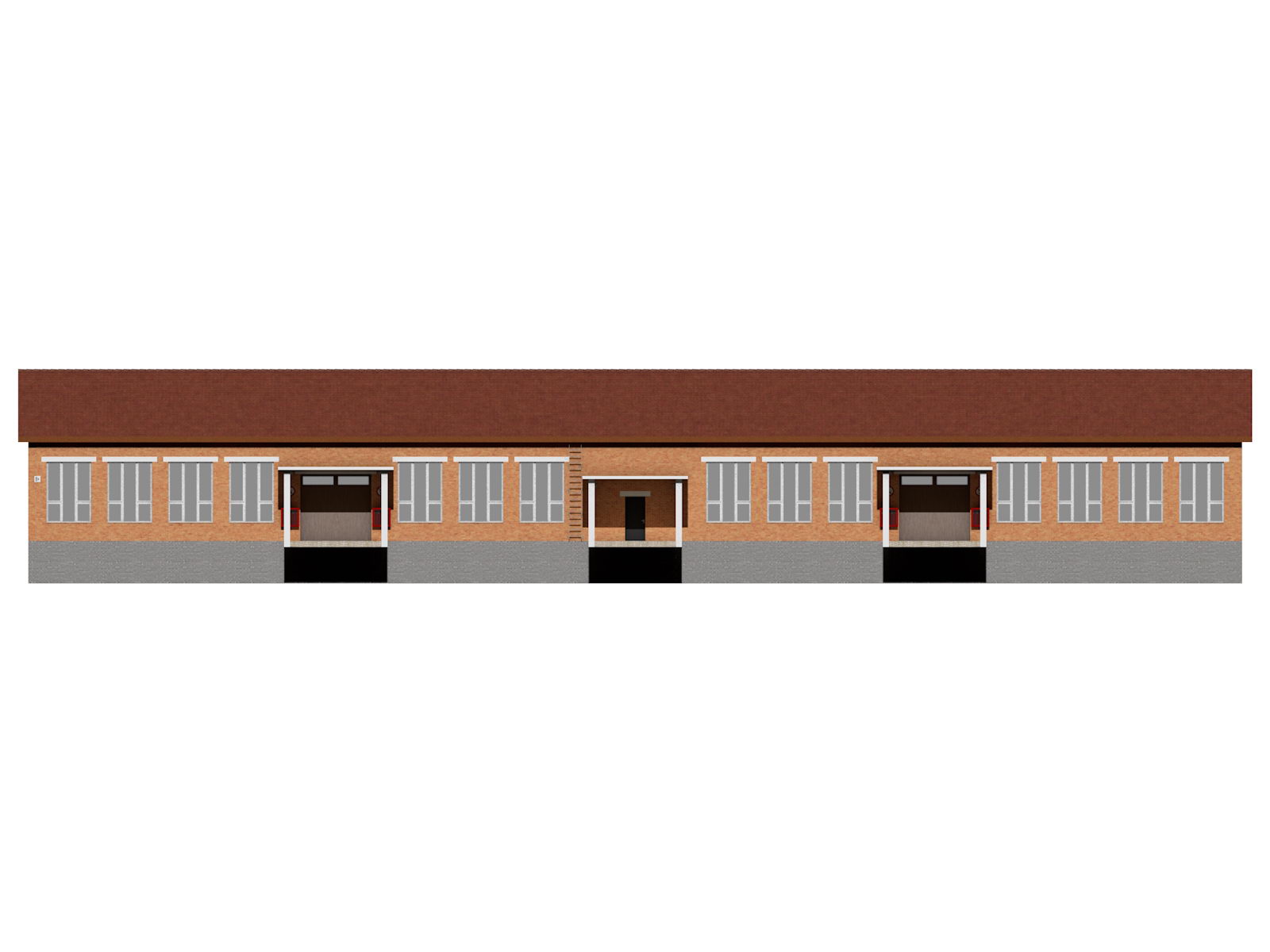

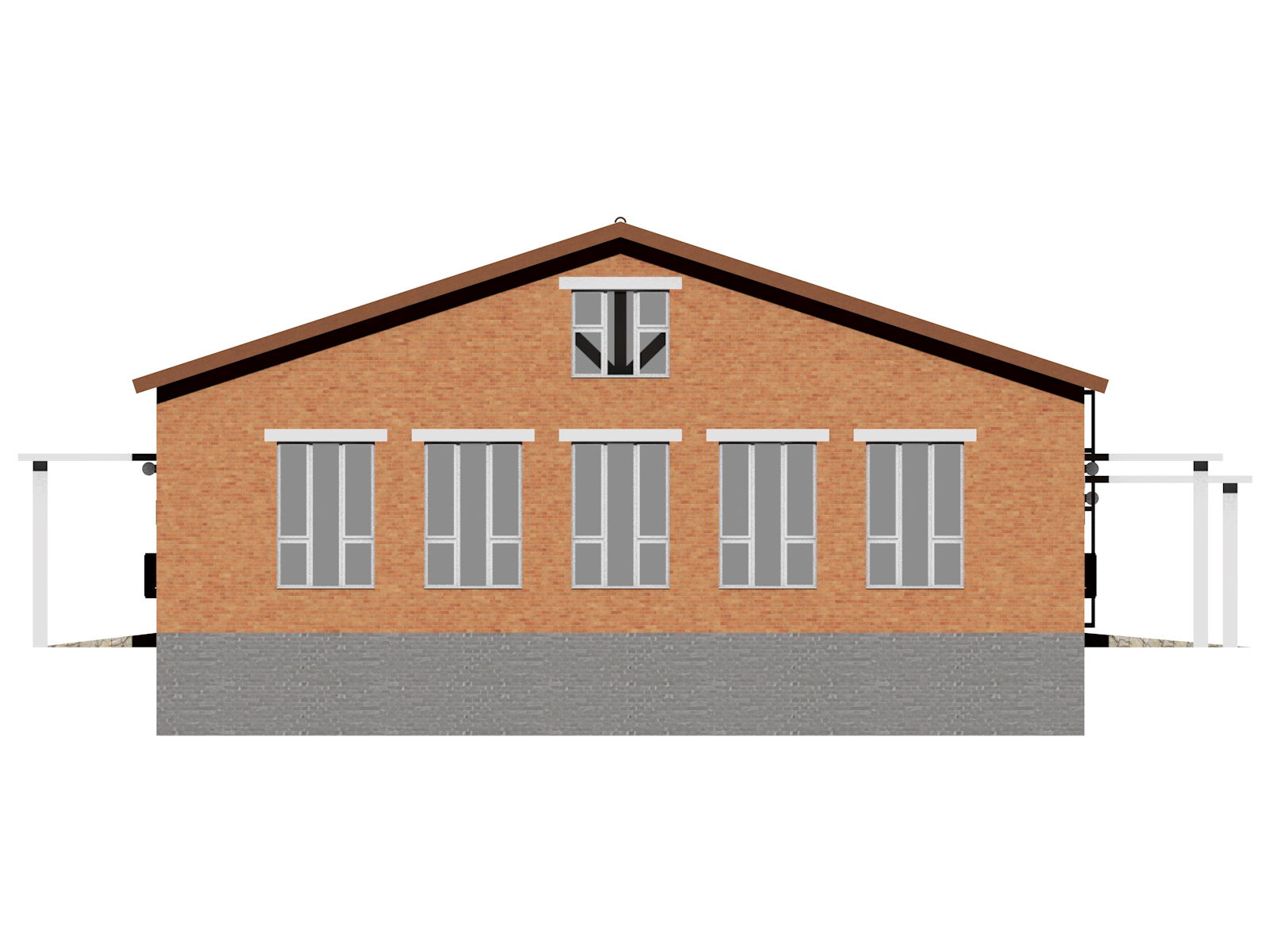

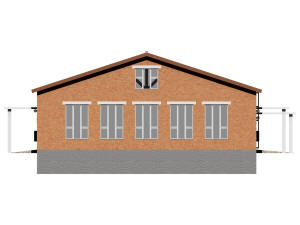

Западный фасад манежа для лошадей

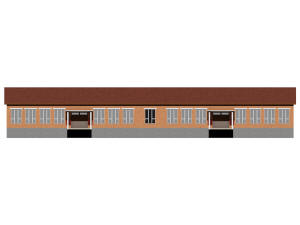

Южный фасад манежа для лошадей

Западный фасад манежа для лошадей

(боковой фасад)

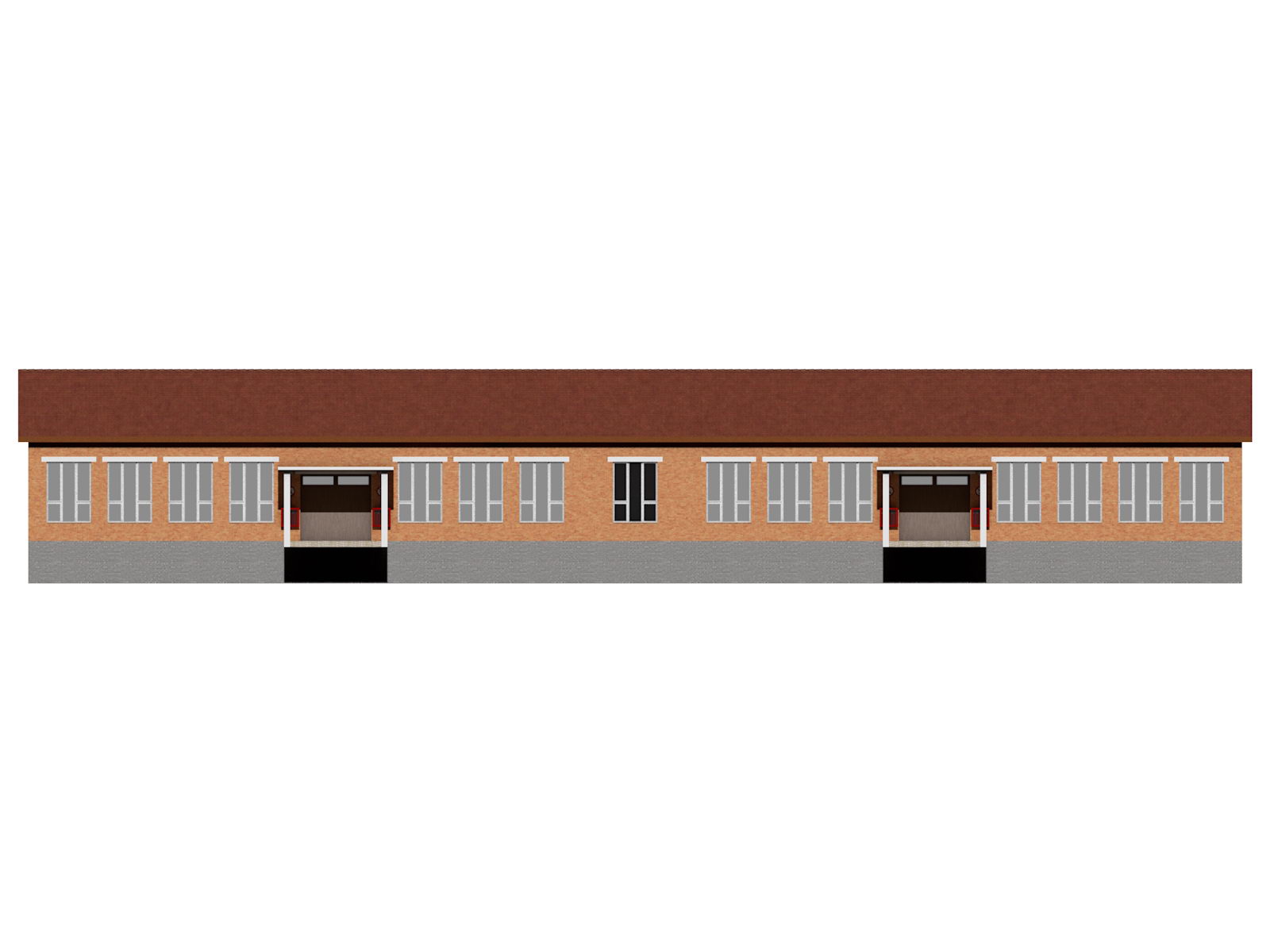

Южный фасад манежа для лошадей

(главный фасад)

Северный фасад манежа для лошадей

Восточный фасад манежа для лошадей

Северный фасад манежа для лошадей

(задний фасад)

Восточный фасад манежа для лошадей

(боковой фасад)

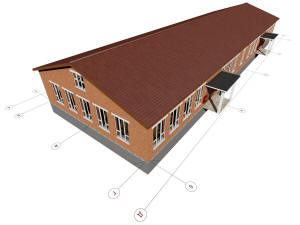

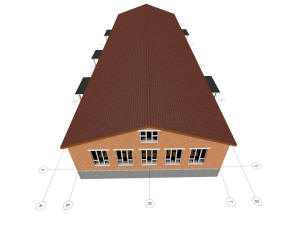

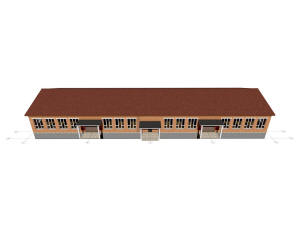

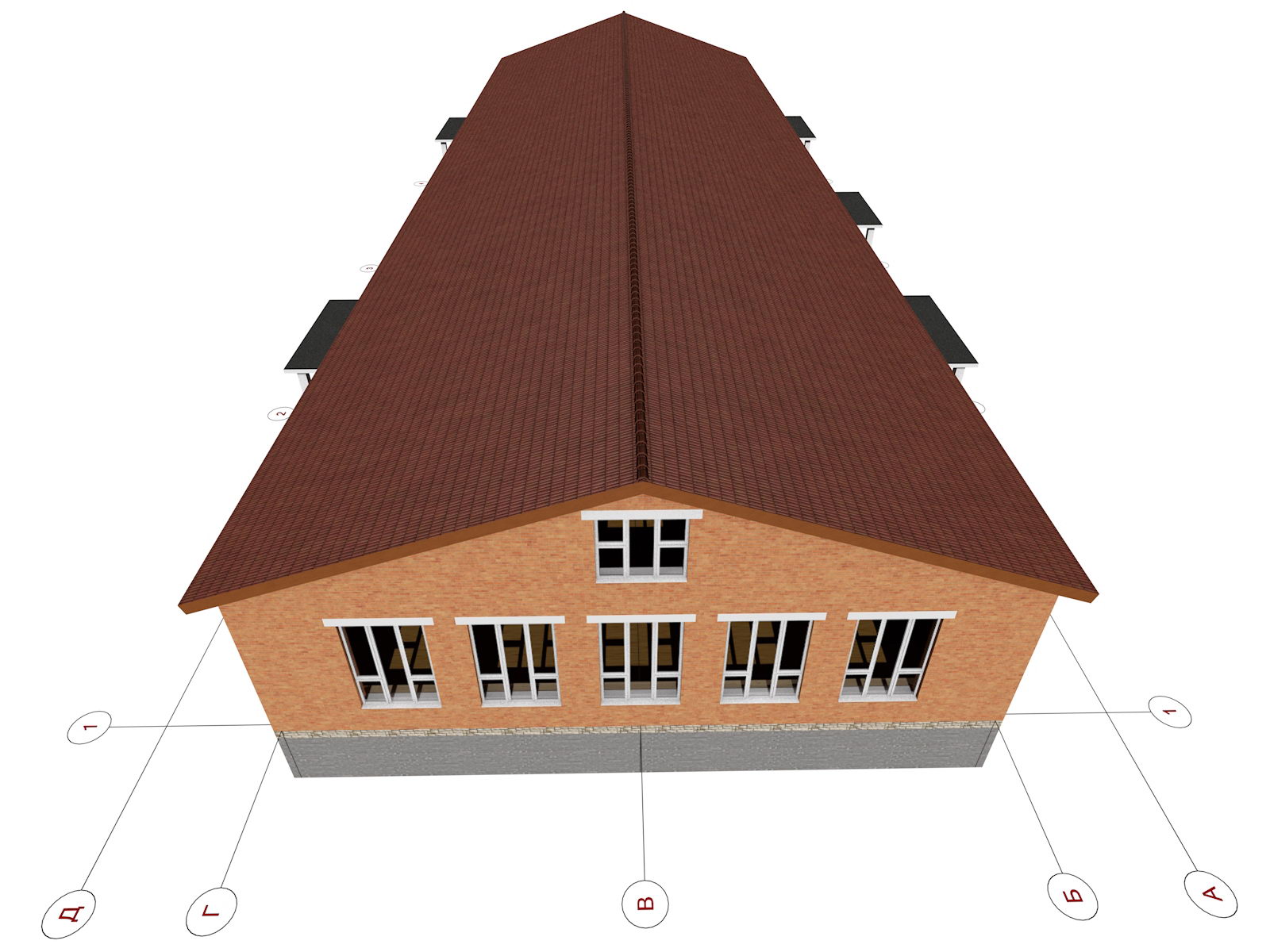

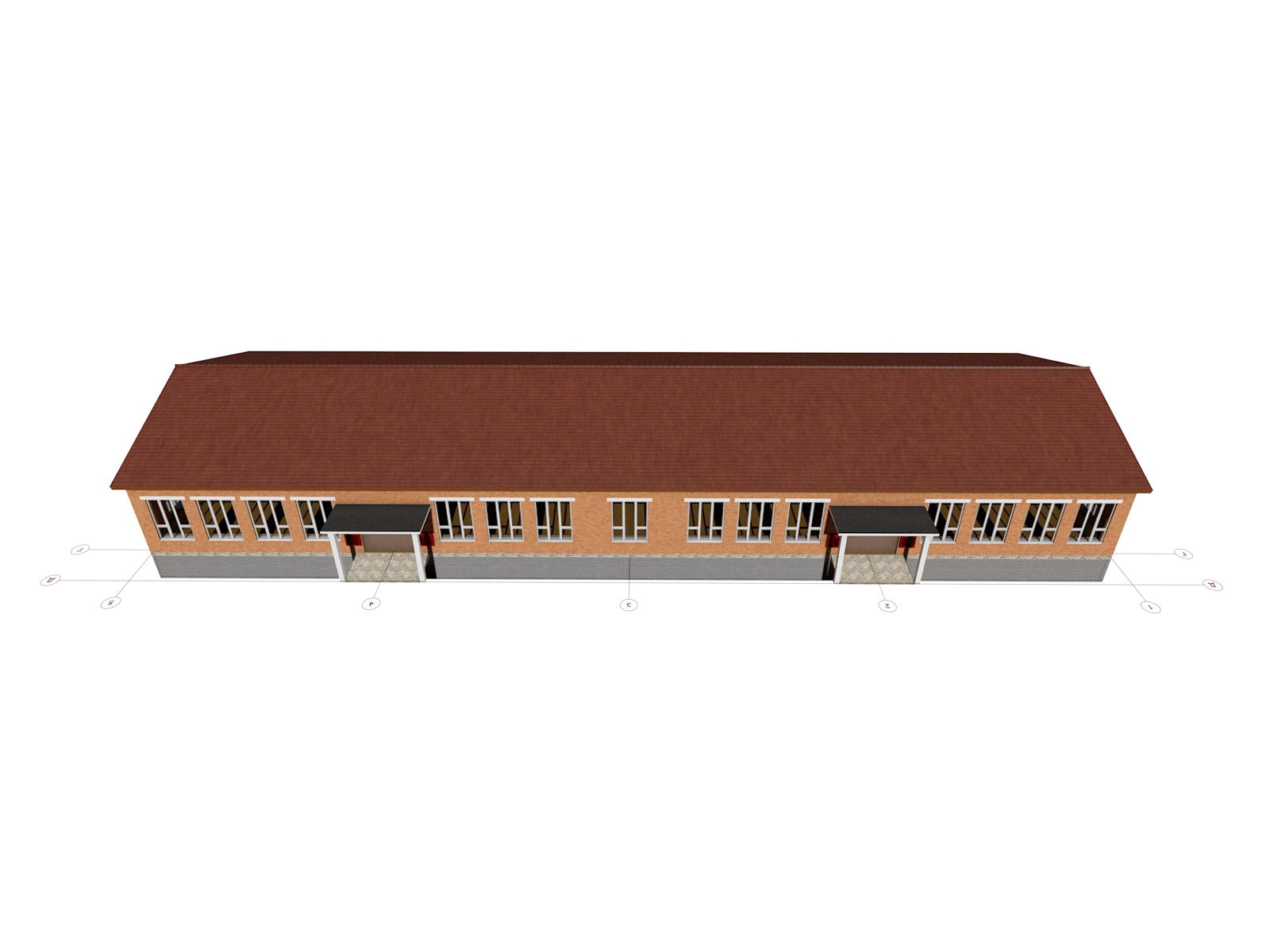

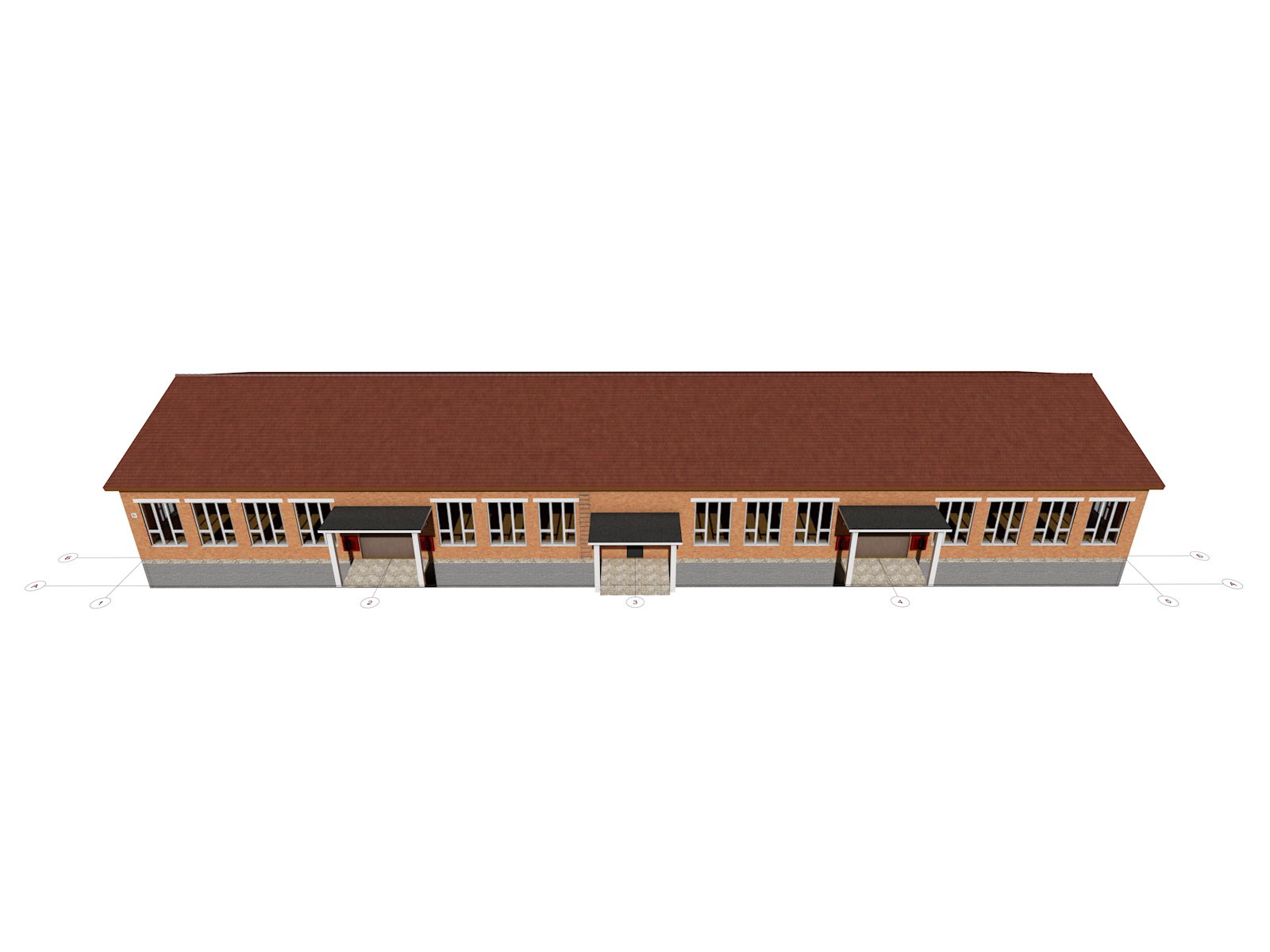

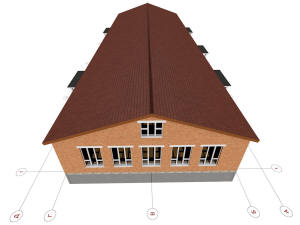

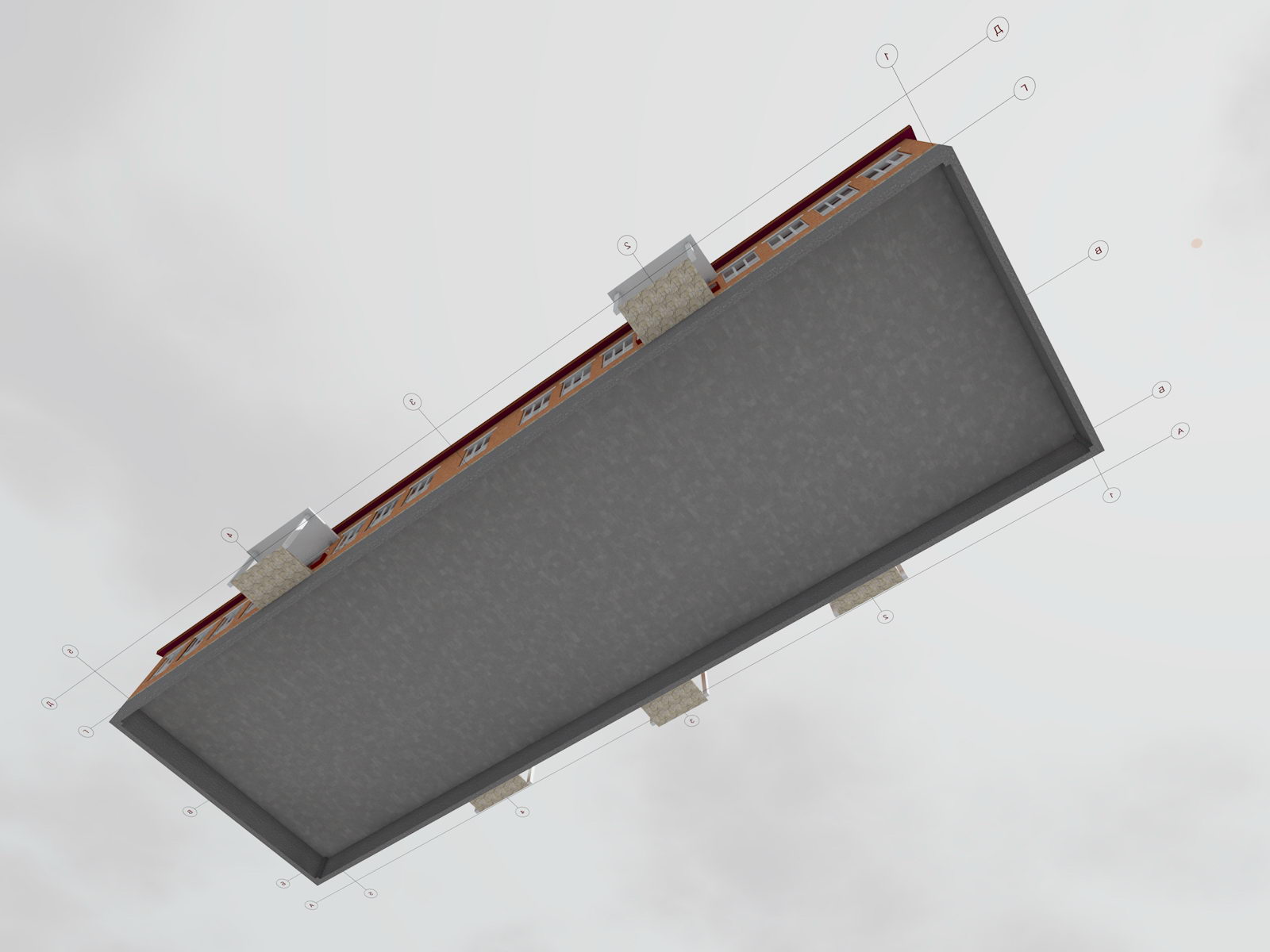

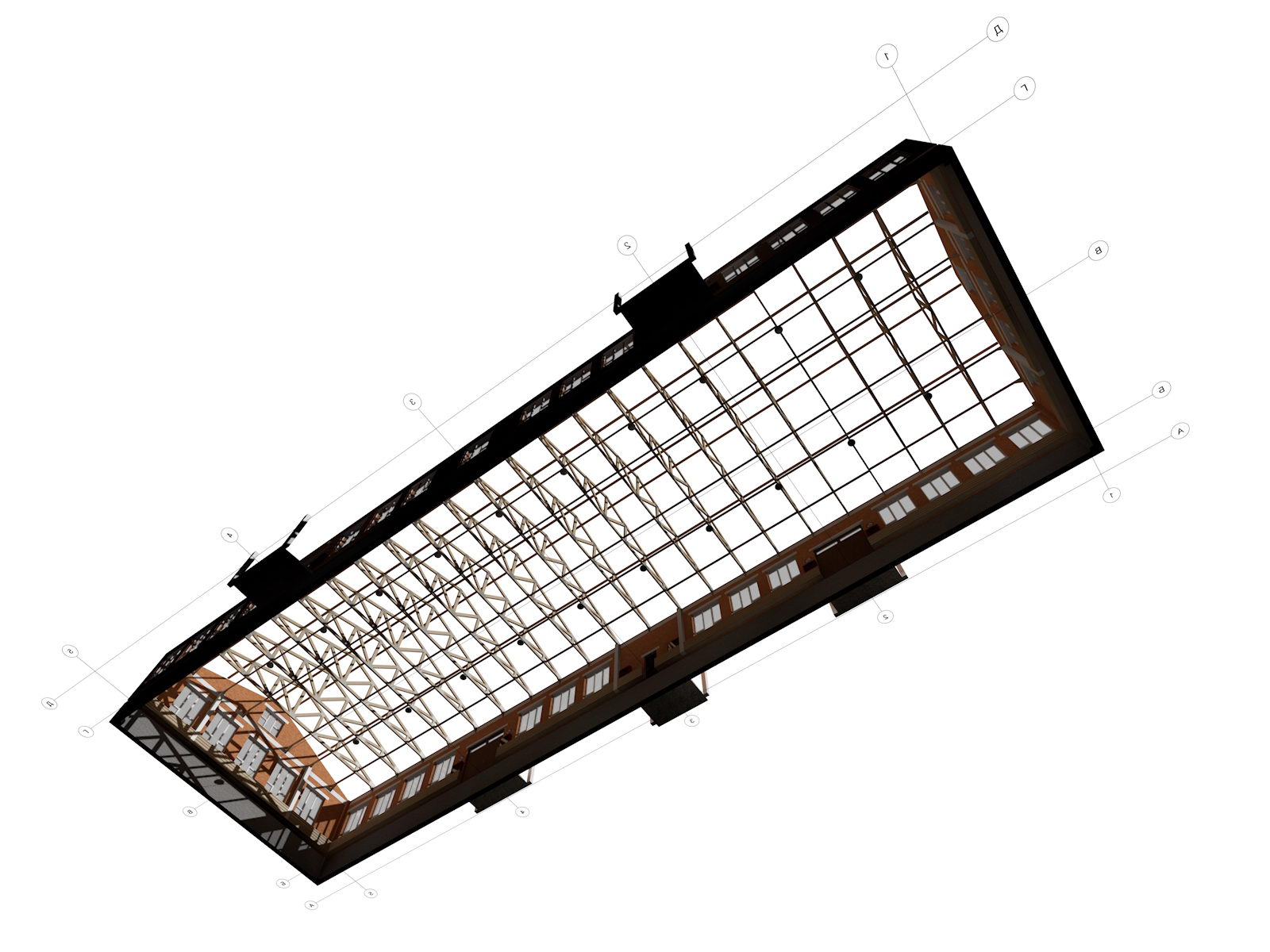

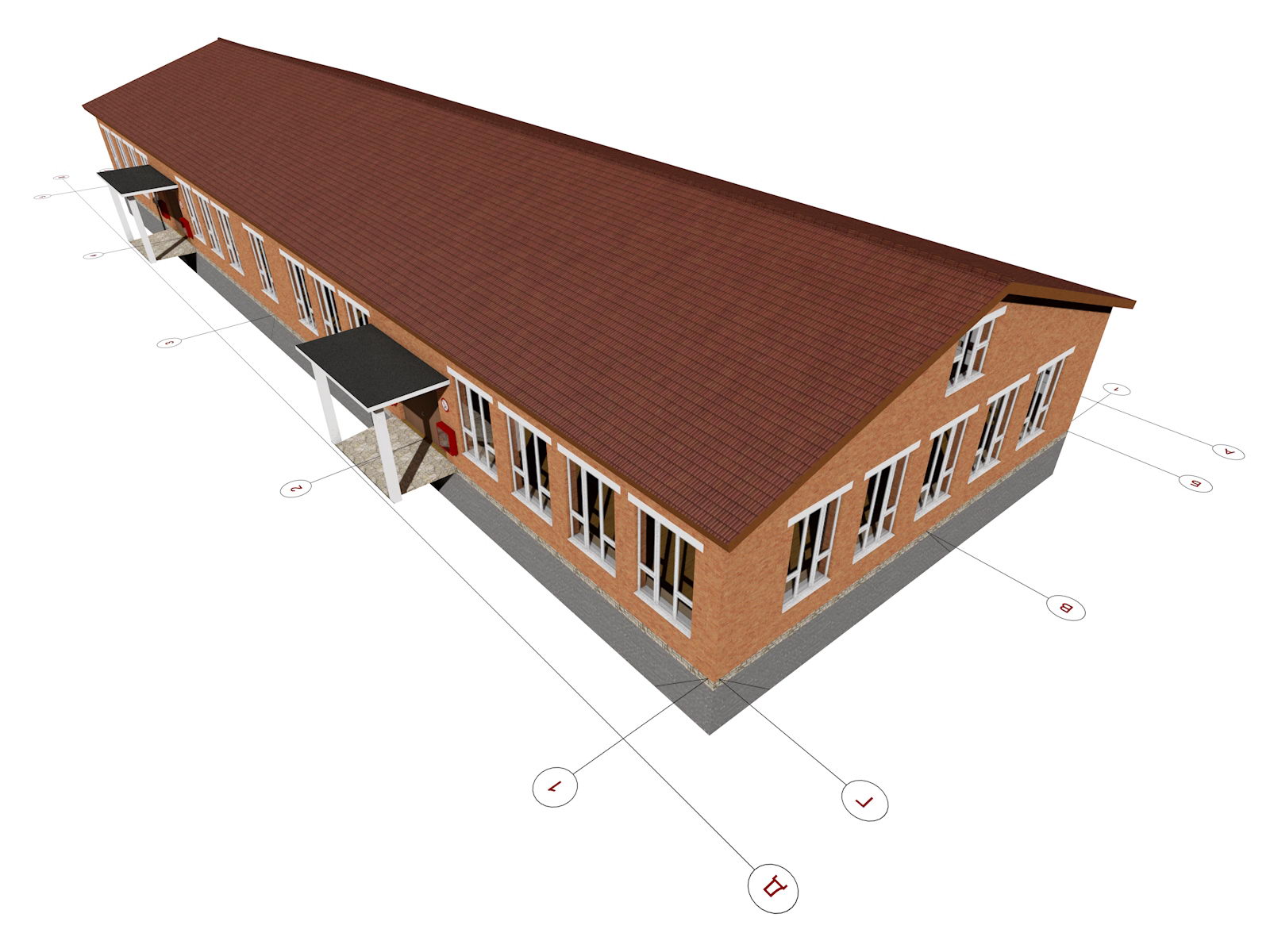

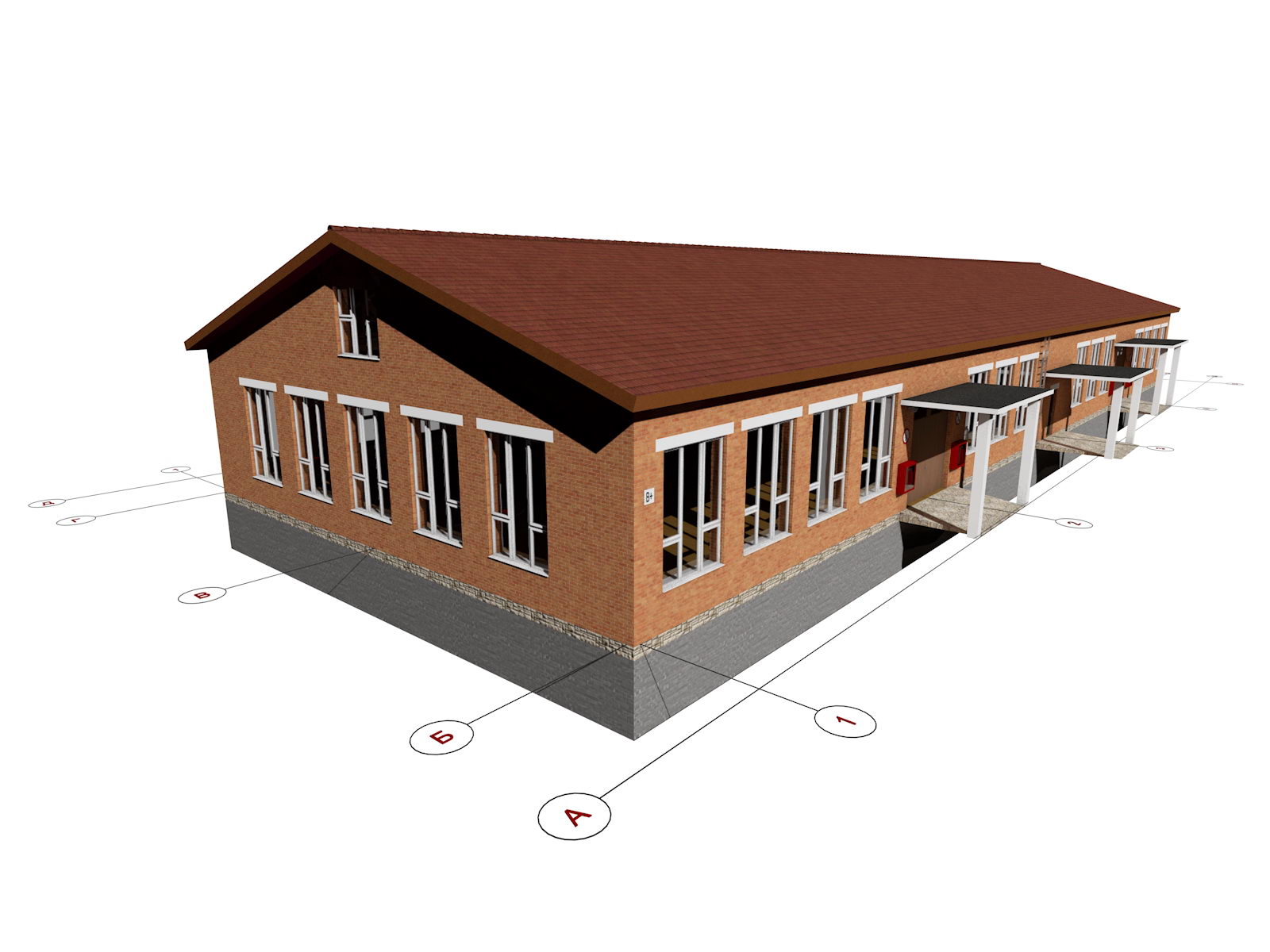

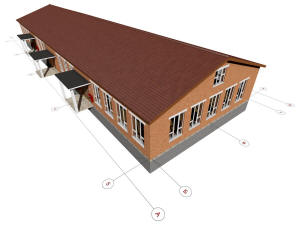

3D общий вид манежа для лошадей и координационные оси

3D общий вид манежа для лошадей и координационные оси

3D общий вид манежа для лошадей и координационные оси



3D общий вид манежа для лошадей и координационные оси



3D общий вид манежа для лошадей и координационные оси

3D общий вид манежа для лошадей и координационные оси

3D общий вид манежа для лошадей и координационные оси



3D общий вид манежа для лошадей и координационные оси



3D общий вид манежа для лошадей и координационные оси

3D общий вид манежа для лошадей и координационные оси

3D общий вид манежа для лошадей и координационные оси



3D общий вид манежа для лошадей и координационные оси



3D общий вид манежа для лошадей и координационные оси

3D общий вид манежа для лошадей и координационные оси

3D общий вид манежа для лошадей и координационные оси



3D общий вид манежа для лошадей и координационные оси

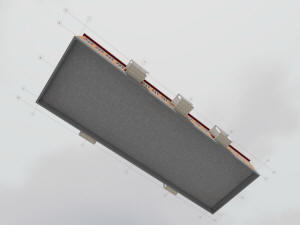

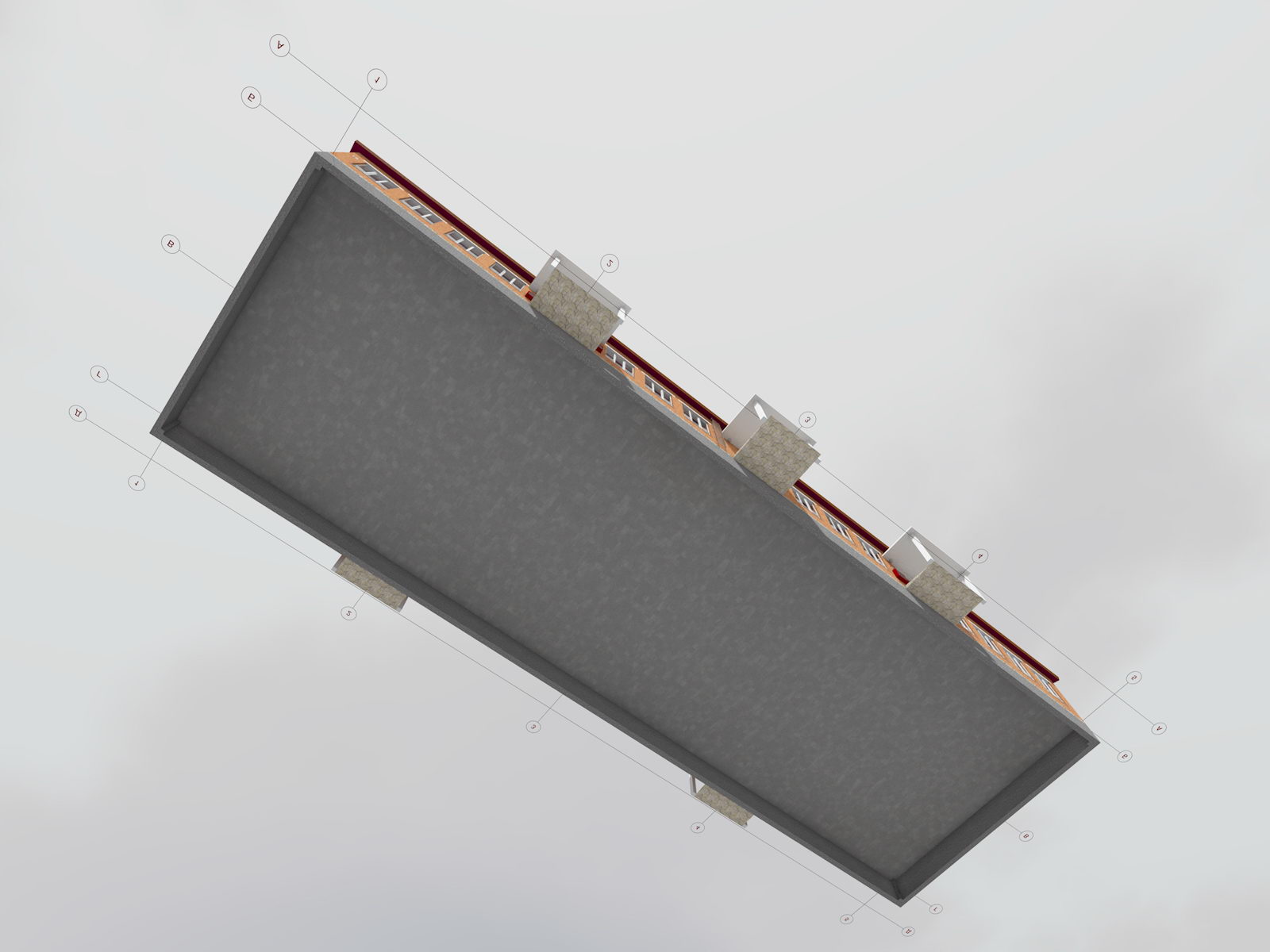

Вид фундамента манежа для лошадей

Вид фундамента манежа для лошадей

Вид фундамента манежа для лошадей



Вид фундамента манежа для лошадей

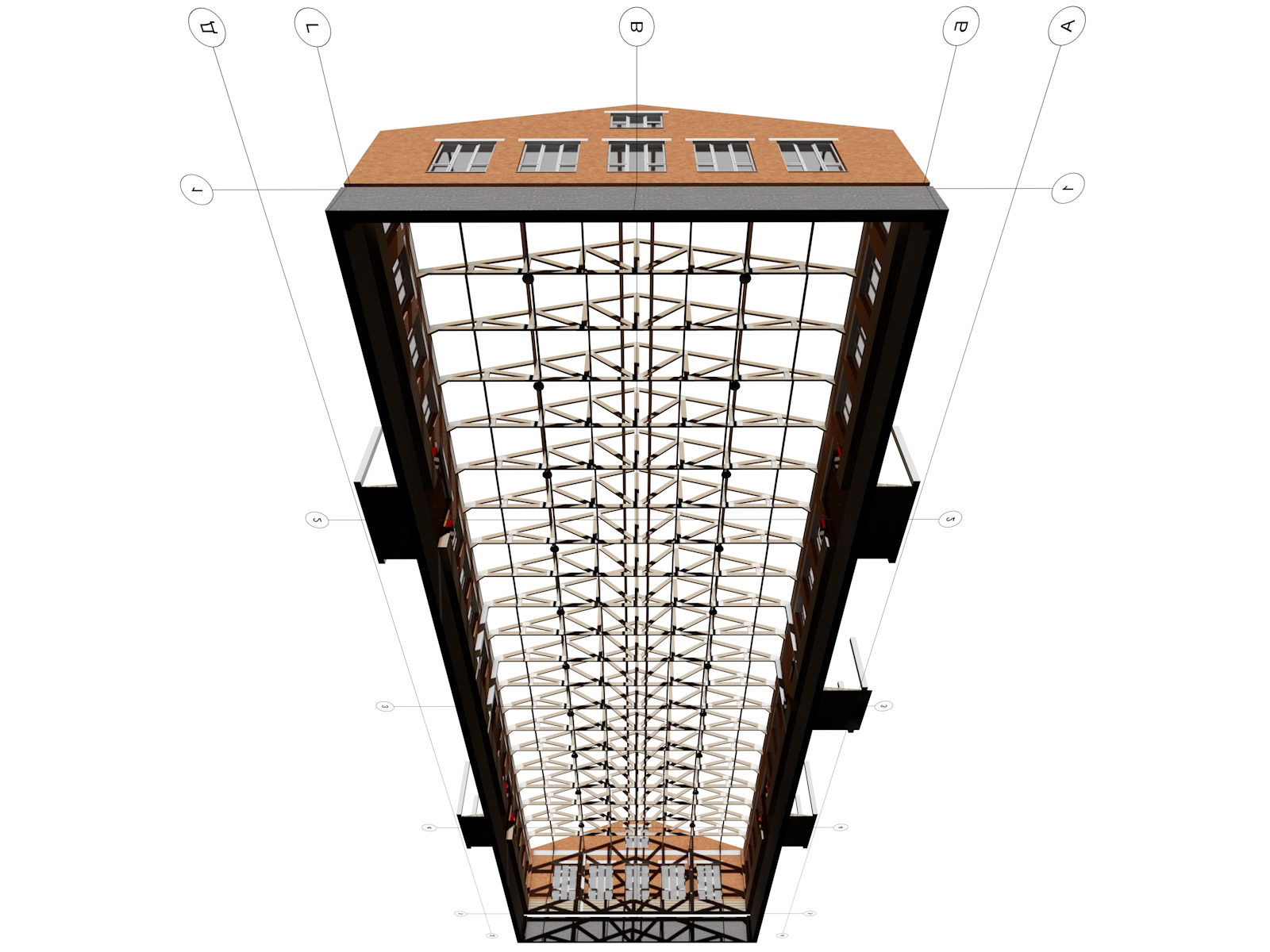

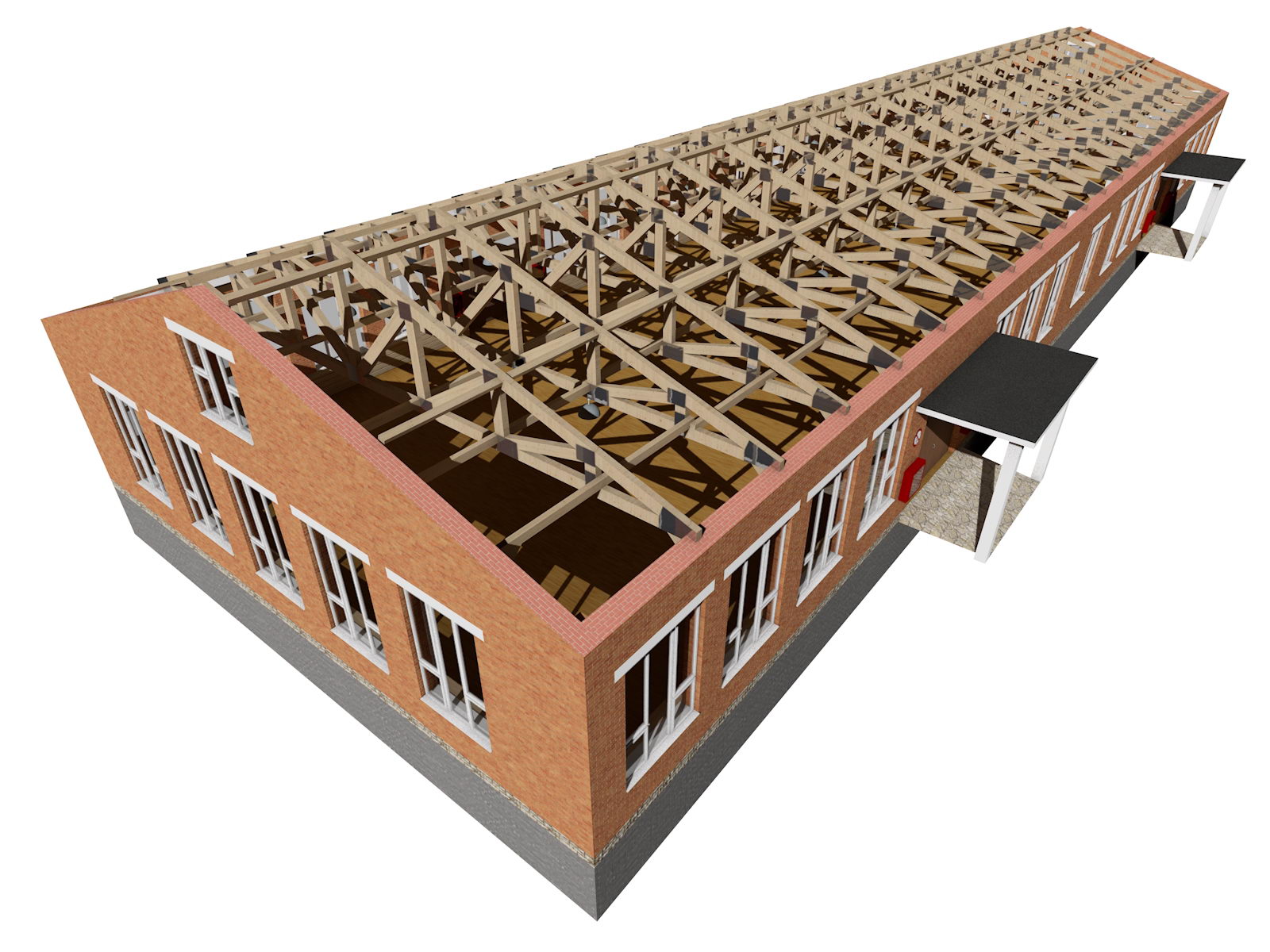

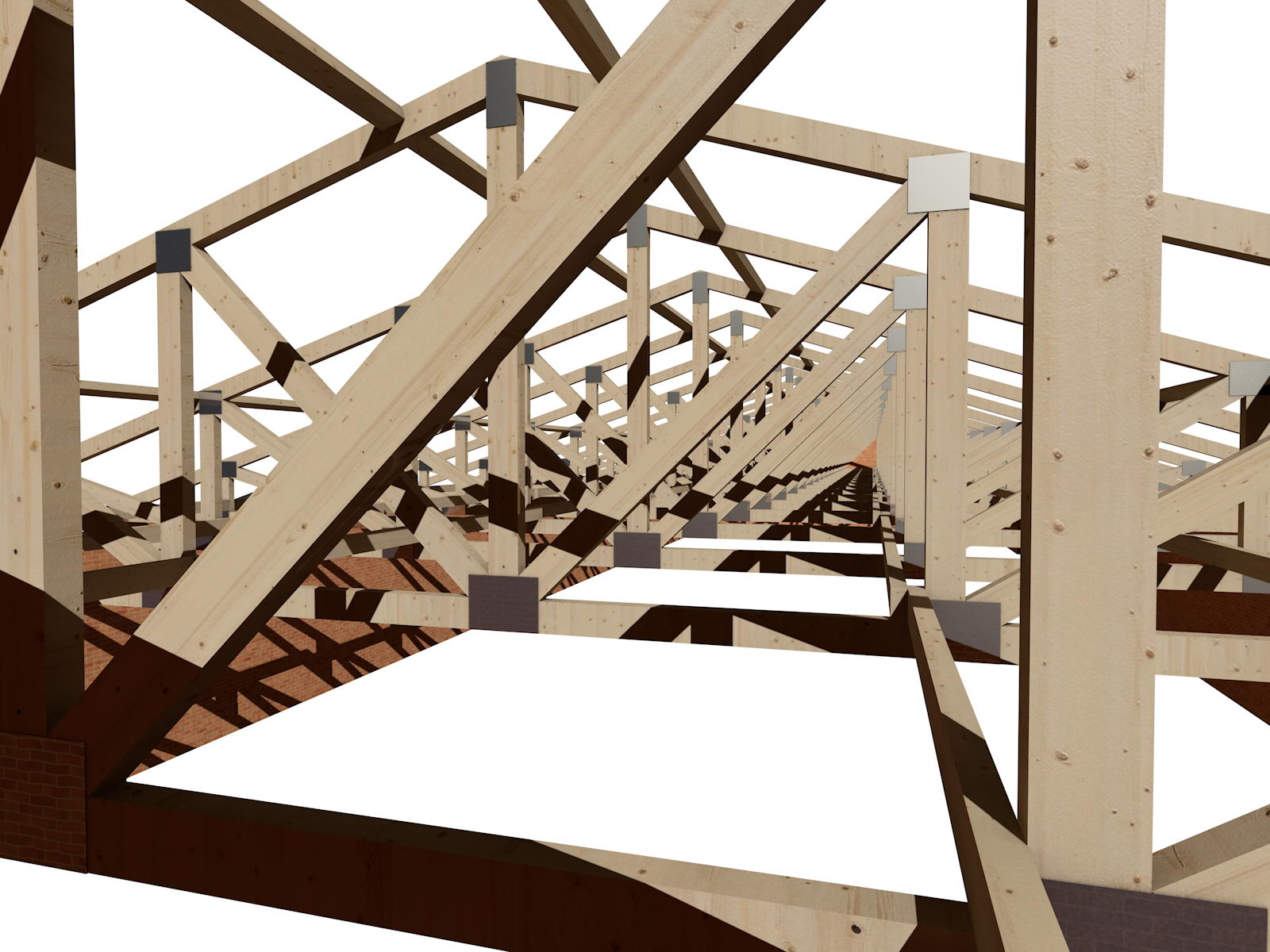

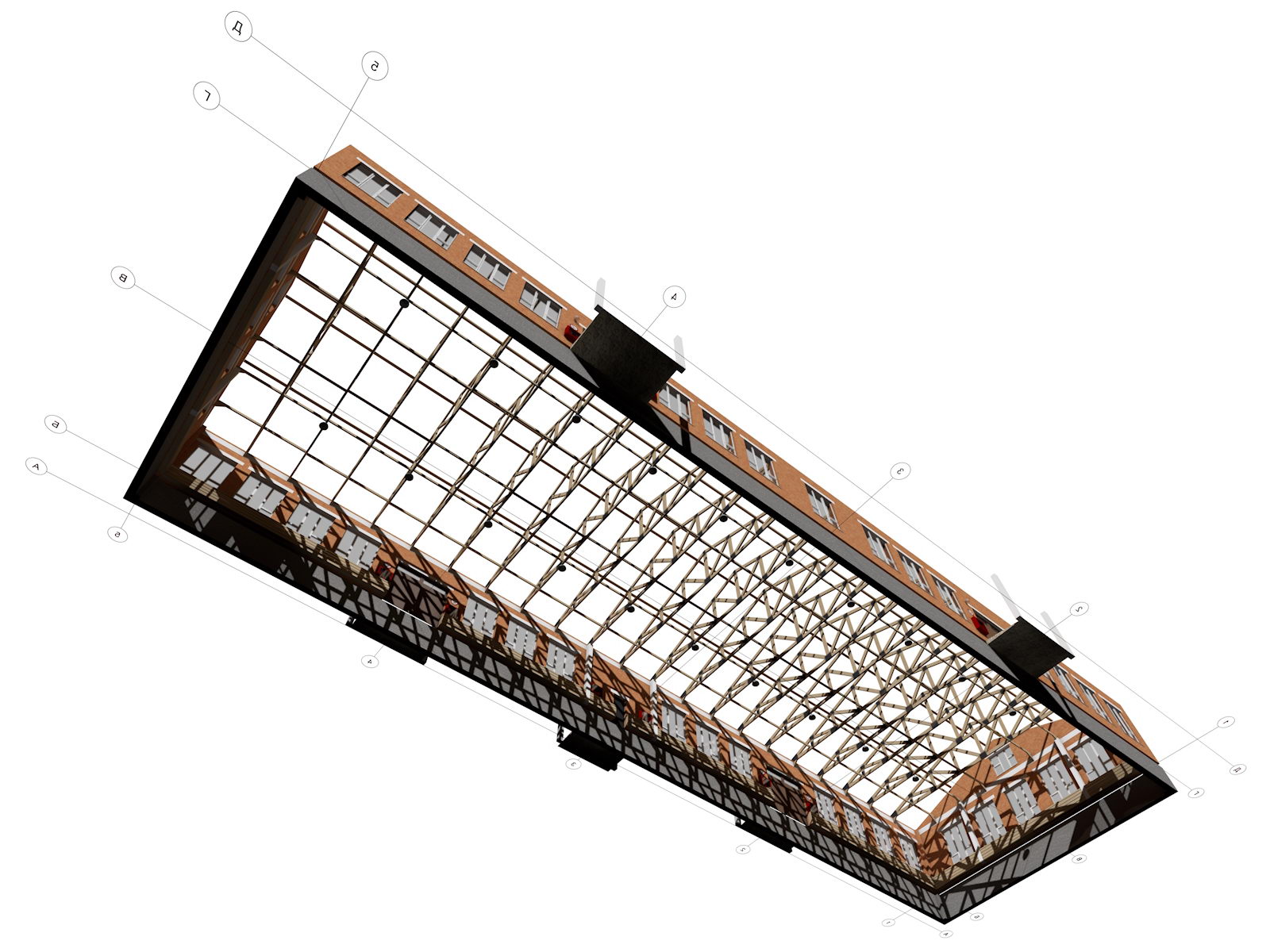

Стропильная система манежа для лошадей

Стропильная система манежа для лошадей

Стропильная система манежа для лошадей



Стропильная система манежа для лошадей



Стропильная система манежа для лошадей

Стропильная система манежа для лошадей

Стропильная система манежа для лошадей



Стропильная система манежа для лошадей

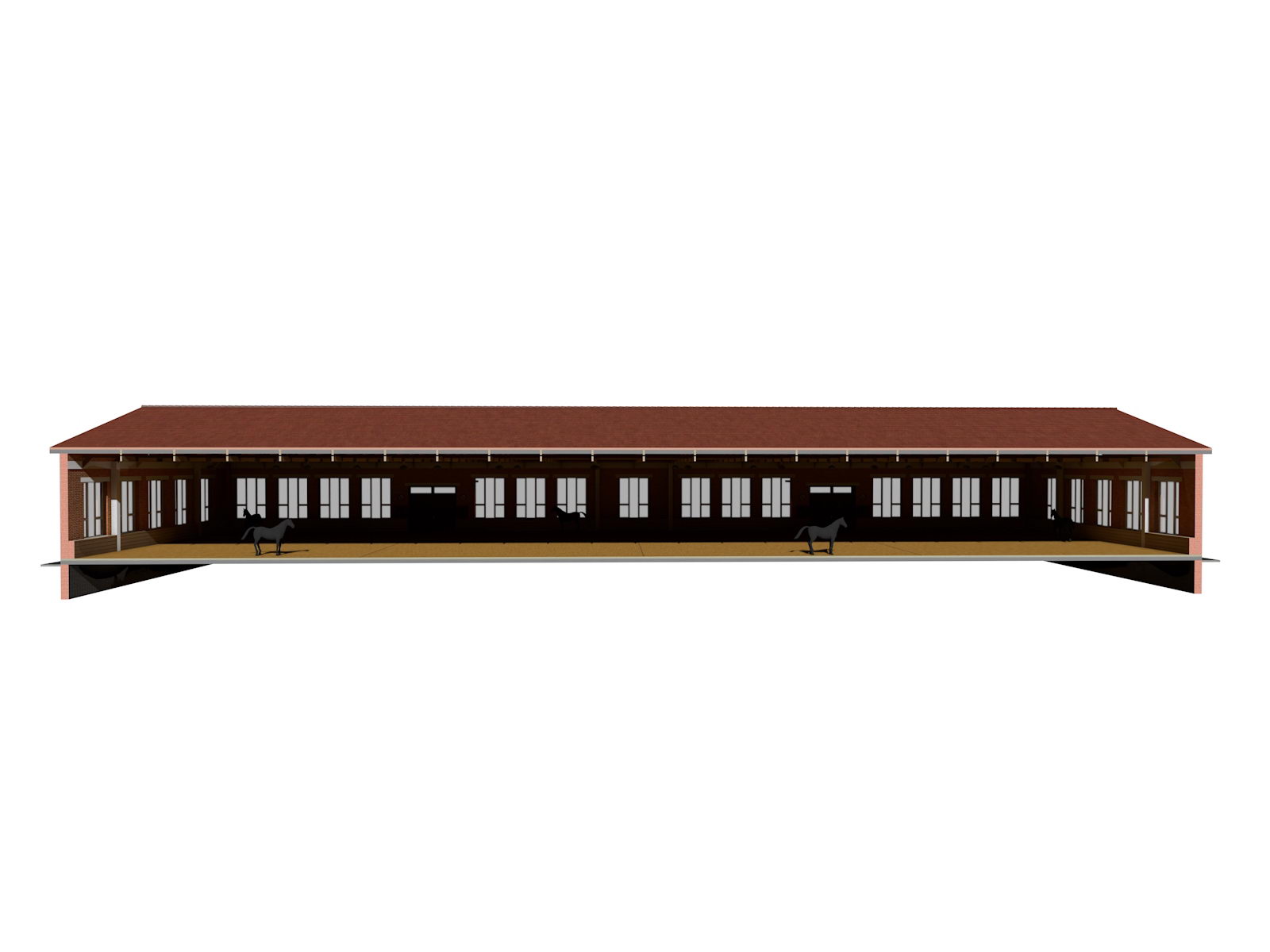

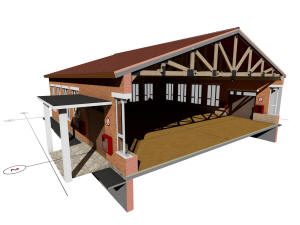

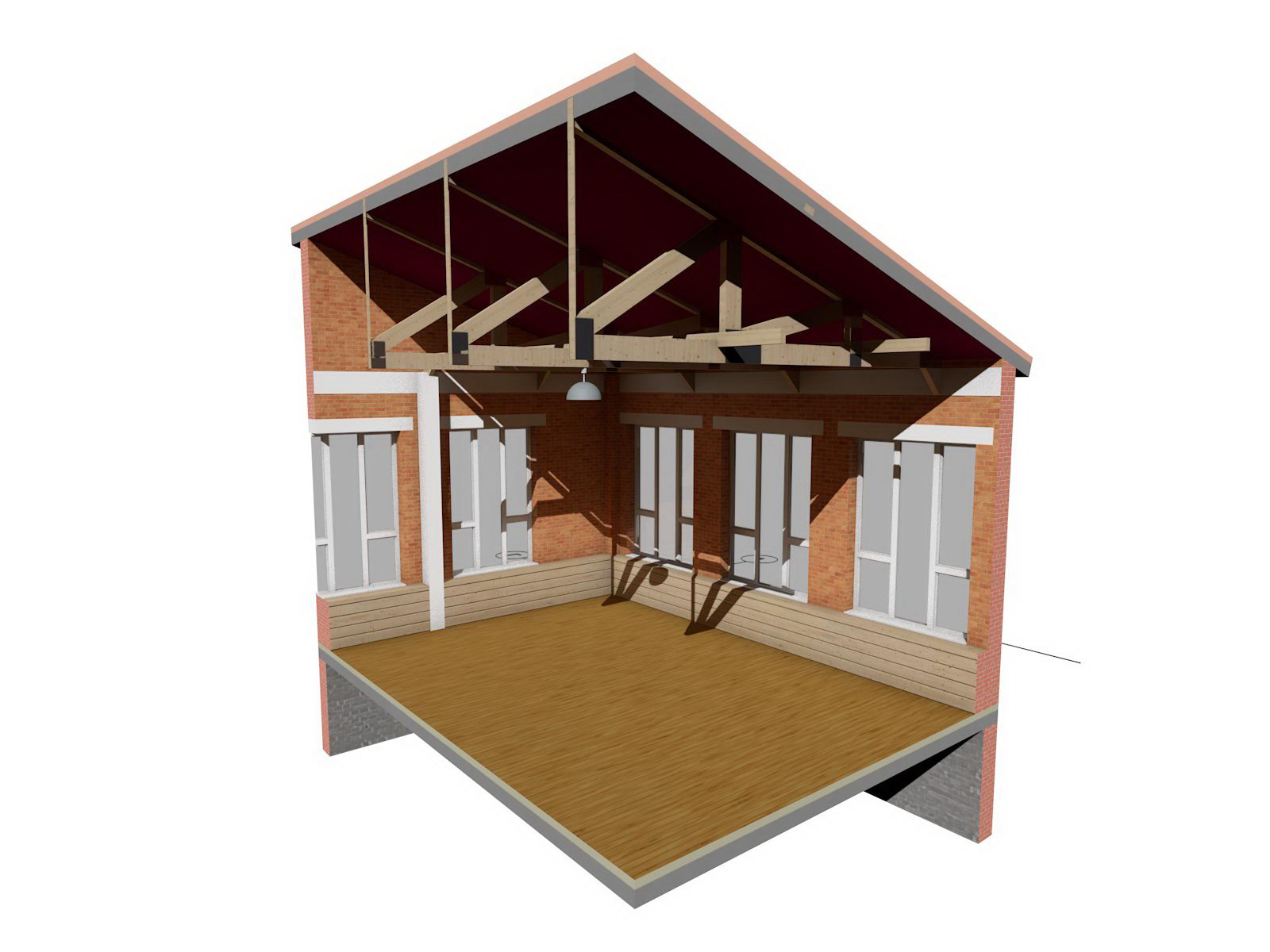

Разрез манежа для лошадей

Стропильная система манежа для лошадей

Стропильная система манежа для лошадей



Стропильная система манежа для лошадей



Стропильная система манежа для лошадей

Стропильная система манежа для лошадей

Стропильная система манежа для лошадей



Стропильная система манежа для лошадей



Разрез манежа для лошадей

Разрез манежа для лошадей





Разрез манежа для лошадей



Разрез манежа для лошадей



Разрез манежа для лошадей

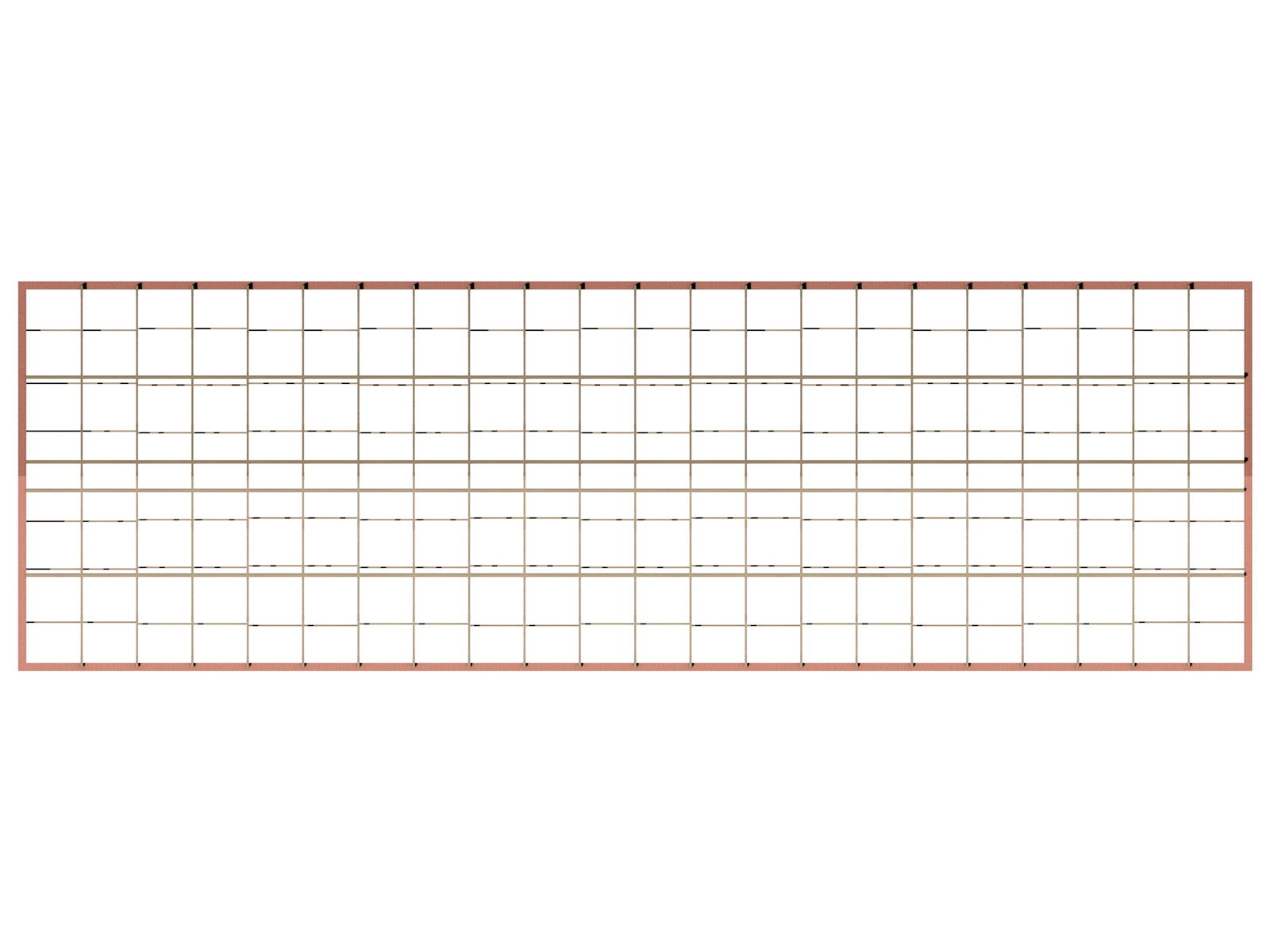

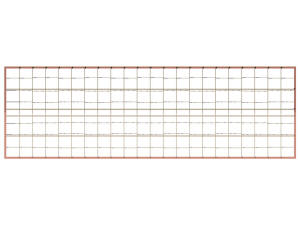

План стропильной системы манежа для лошадей

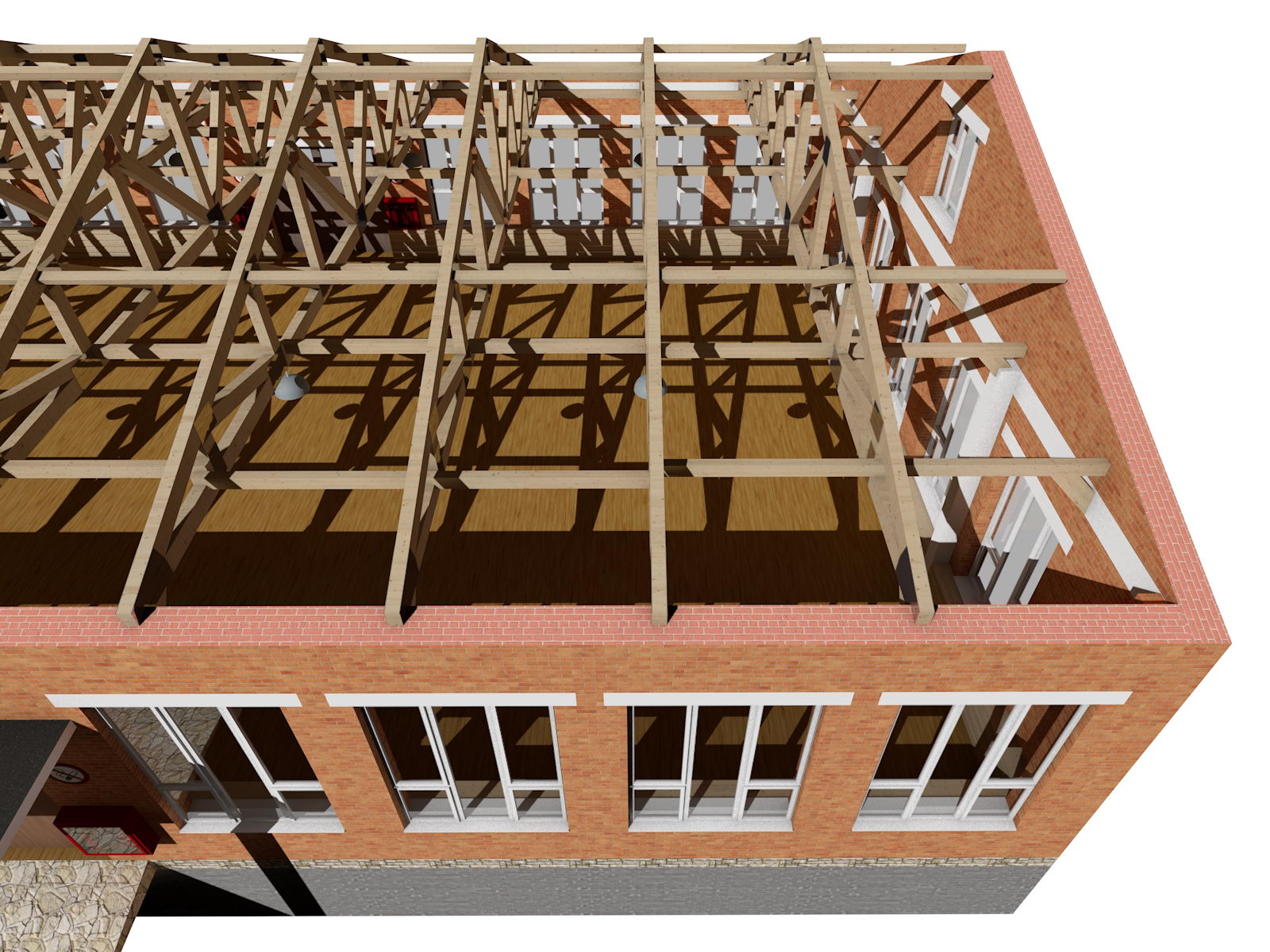

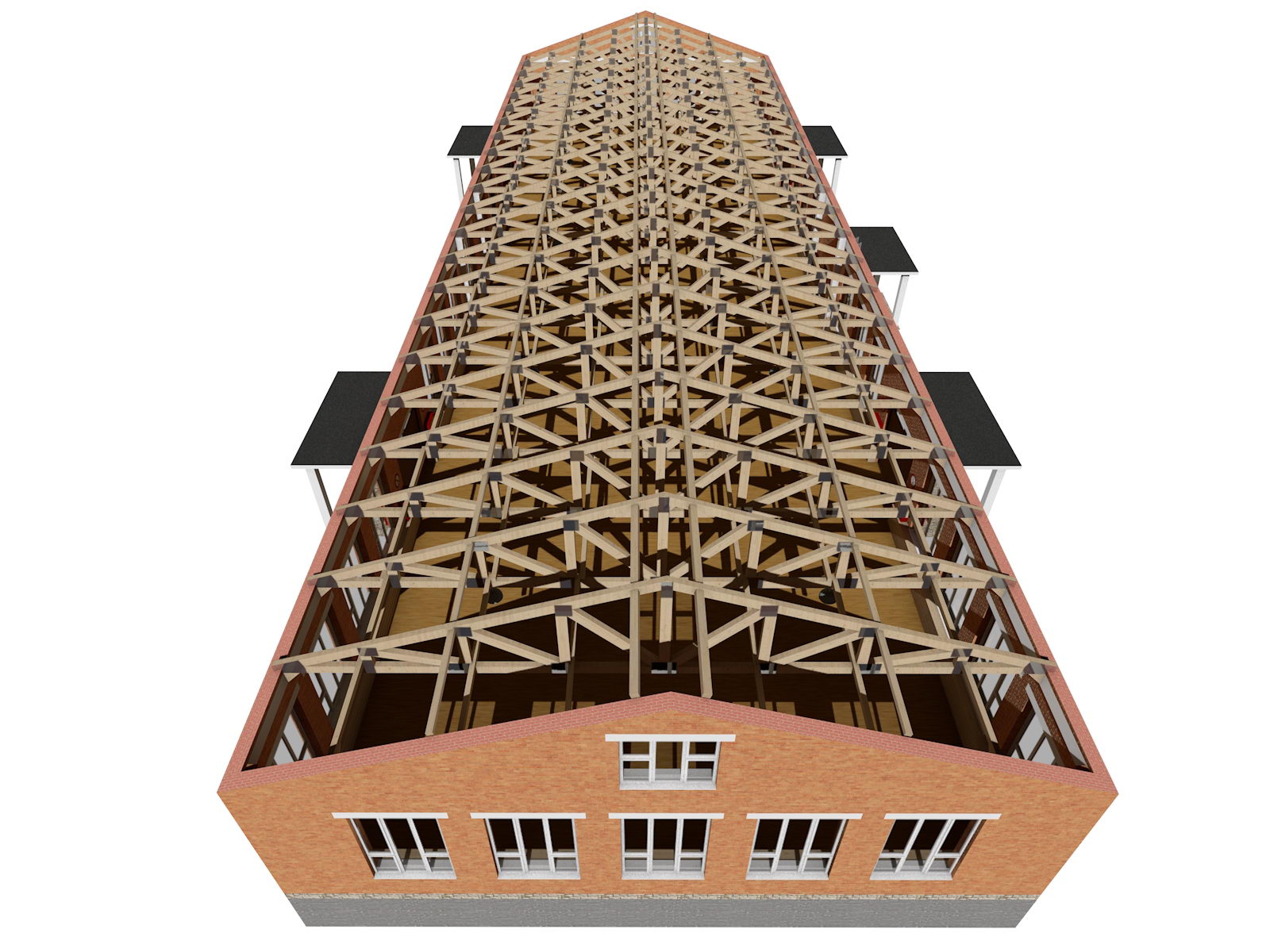

Каркас манежа для лошадей

План стропильной системы манежа для лошадей





СП 17.13330.2017 "Кровли"
Приложение И (рекомендуемое) Примеры решения деталей кровли из  из цементно-песчаной черепицы



1– черепица; 2 – обрешетка; 3 – контробрешетка; 4 – гидрозащитная пленка; 5 – утеплитель; 5а – ветрозащитный слой (из стеклохолста); 6 – карнизная доска; 7 – капельник; 8 – крепление желоба; 9 – водосточный желоб; 10 – подшивка карниза; 11 – трубки ограждения и снегозадержания; 12 – стойка ограждения; 13 – укосина; 14 – опорный кронштейн; 15 – доска крепления; 16 – вентиляционная лента; 17 – фартук свеса; 18 – пароизоляция; 19 – внутренняя обшивка; 20 – гидроизоляция; 21 – П-образная металлическая скоба; 22 – мауэрлат

Рисунок И.1 – Карниз крыши с двумя вентиляционными зазорами



1 – черепица; 2 – обрешетка; 3 – контробрешетка; 4 – ветрогидрозащитная пленка; 4а – гидрозащитная пленка; 5 – утеплитель; 6 – пароизоляция; 7 – коньковая черепица; 8 – аэроэлемент конька; 9 – коньковый брусок; 10 – зажим коньковой черепицы; 11 – крепление конькового бруска; 12 – коньковый прогон; 13 – внутренняя обшивка; 14 – вентиляционный элемент; 15 – болтовое соединение; 16 – столб; 17 – ригель; 18 – приклейка пароизоляции

Рисунок И.2 – Конек крыши с одним вентиляционным зазором (а) и конек кровли с чердаком и вентиляционным элементом в гидрозащитной пленке (б)







Наименование

Площадь, м.кв.

Состав проектной документации

Общая

Для выезда лошадей

Проект манежа для лошадей

1067,7

Около 750

1.Краткая пояснительная записка с описанием основных характеристик дома (10-12 страниц формата А4).
2.3D цветные изображения дома – 15-20 видов.
3.Поэтажные планы подполья, крыши и каждого этажа - 4-6 видов.
4.Фасады дома – 4-6 видов.
5.Разрезы дома - 6-8 видов.
6.План армирования фундамента - 6-8 видов.
7.Проект молниезащиты - 6-8 видов.
8.План расстановки наружных пожарных гидрантов - 6-8 видов.
9.План расстановки наружных и внутренних потолочных светильников - 4-6 видов.
10.План системы водоотведения с крыши - 4-6 вида.
11.План расстановки батарей отопления - 4-6 видов.
12.План расстановки кондиционеров - 6-8 видов.
13.План канализации - 4-6 видов.
14.План расстановки сантехники - 4-6 видов.
15.План вентиляционных труб и их разрезы - 4-6 видов.
16.3D виды каркаса дома - 8-12 видов.
17.3D виды дома на местности - 6-8 видов.
18.План разворотов транспортной техники - 4-8 видов.
19.Габаритный план расстановки мебели (без дизайна интерьера).
20.План вибрирования фундамента - 1-2 вида.
21.Повышение сейсмоустойчивости дома - 6-8 видов.
22.План расстановки камер видеонаблюдения – 4-6 видов.
23.План расстановки датчиков пожарной сигнализации – 3-4 вида.
24.План строительства - 3-4 вида.
25.Обеспечение антитеррористической безопасности во время строительства и эксплуатации здания.
26.Охрана труда во время строительства.
27.План подвесных потолков - 2-3 вида.
28.План утепления подполья - 2-3 вида.
29.Рекомендации по обеспечению энергоэффективности здания.
29.1.План тепловых насосов - 3-4 вида.
29.2.План панелей солнечных батарей - 2-3 вида.
30.Обеспечение доступа МГН - 2-3 страницы формата А4.
31.Подборка типовой рабочей документации (рабочие строительные серии узлов, разработанных в СССР) - по согласованию.



Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.
Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.
Для разработки РП нужны инженерные изыскания площадки строительства.
- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.
Если правообладатель земельного участка не имеет сведений об организации, выдающей технические условия подключения объекта капитального строительства к сетям инженерно-технического обеспечения, он обращается в орган местного самоуправления с запросом о представлении сведений о такой организации, а орган местного самоуправления представляет в течение 2 рабочих дней с даты обращения сведения о соответствующей организации, включая наименование, юридический и фактический адреса.



Примечание: площадь для выезда лошадей рассчитывается по периметру внутреннего ограждения высотой 1,2 м.



Состав архитектурного проекта манежа для лошадей может незначительно уточняться по взаимному согласованию сторон.

Состав рабочего проекта манежа для лошадей оговаривается индивидуально.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1240 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта манежа для лошадей, в т.ч. создание и раскрутка официального сайта проекта, услуги по строительству и т.д.

Архитектурный проект манежа для лошадей выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как в Московской области, так и иных климатических условиях.


Архитектурно-планировочное решение разработано в соответствии с:

  • СП 106.13330.2012 "Животноводческие, птицеводческие и звероводческие здания и помещения".

  • ОСН-АПК 2.10.14.001-04 "Нормы по проектированию административных, бытовых зданий и помещений для животноводческих, звероводческих и птицеводческих предприятий и других объектов сельскохозяйственного назначения".

  • РД-АПК 1.10.04.03-13 "Методические рекомендации по технологическому проектированию коневодческих предприятий".

  • СП 118.13330.2012 "Общественные здания и сооружения".

  • СП 2.13130.2012 "Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты";

  • СП 4.13130.2013 "Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям";

  • СП 10.13130.2009 "Системы противопожарной защиты. Внутренний противопожарный водопровод. Требования пожарной безопасности";

  • СП 1.13130.2009 "Системы противопожарной защиты. Эвакуационные пути и выходы";

  • СП 275.1325800.2016 "Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции";

  • СП 59.13330.2016 "Доступность зданий и сооружений для маломобильных групп населения";

  • СП 35-101-2001 "Проектирование зданий и сооружений с учетом доступности для маломобильных групп населения. Общие положения";

  • СП 35-102-2001 "Жилая среда с планировочными элементами, доступными инвалидам";

  • СП 35-103-2001 "Общественные здания и сооружения, доступные маломобильным посетителям";

  • СП 64.13330.2017 "Деревянные конструкции";

  • СП 299.1325800.2017 "Конструкции деревянные с узлами на винтах. Правила проектирования";

  • СП 352.1325800.2017 "Здания жилые одноквартирные с деревянным каркасом. Правила проектирования и строительства";

  • СП 28.13330.2017 "Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85";

  • СП 17.13330.2017 "Кровли".

Класс энергоэффективности здания - В+.



Категории помещений и зданий взрывопожарной и пожарной опасности коневодческих предприятий приняты согласно "НПБ 105-03 Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности".



Номенклатуру основных производственных зданий и сооружений, их вместимость и примерный состав помещений и элементов сооружений рекомендуется выбирать согласно РД-АПК 1.10.04.03-13.



Пояснительная записка к проекту манежа для лошадей





Основные идеи манежа для лошадей:

  • экологичность;

  • многофункциональность;

  • обучение верховой езде;

  • один или несколько владельцев манежа для лошадей;

  • автономность;

  • использование альтернативных источников энергии;

  • возможная форма собственности - без образования юридического лица;

Дом прямоугольный, одноэтажный, симметричный.

Проектная документация манежа для лошадей не подлежит обязательному прохождению экспертизы.

Строительство манежа для лошадей предполагается вести в один этап.



Периметр участка, в котором расположен манеж, огорожен сплошным забором высотой около 2,5 м.



Требования к участку для строительства манежа для лошадей (РД-АПК 1.10.04.03-13)



4.1.Участок для строительства манежа для лошадей должен быть сухим, с уклоном для отвода поверхностного стока, располагаться с наветренной стороны по отношению к предприятиям с вредными выбросами и с подветренной стороны по отношению к населенным пунктам и рекреационным зонам.
Не допускается выбирать площадку для строительства на месте бывших полигонов для бытовых отходов, очистных сооружений, скотомогильников, кожсырьевых предприятий.



4.2 Площадка, предназначенная под строительство, должна отвечать следующим требованиям:
- иметь грунтовые условия, характеризующиеся однородностью геологического строения в пределах всей площадки, с расчетным сопротивлением грунта не менее 1,5 кг/смРД-АПК 1.10.04.03-13 Методические рекомендации по технологическому проектированию коневодческих предприятий;
- иметь гидрогеологические условия, характеризующиеся залеганием водоносных слоев на глубине не менее 5 м, а напорных - менее 12 м;
- отметка подошвы фундамента должна находиться на 0,5 м выше расчетного горизонта грунтовых вод;
- в пределах выбранной площадки должны отсутствовать овраги, оползни, карстовые явления.



4.8 Вдоль границ территории коневодческого предприятия, крестьянского (фермерского) хозяйства следует создавать зеленую зону из древесных насаждений. Со стороны селитебной зоны ширина полосы зеленых насаждений регламентируется требованиями СП 19.13330.2011.



Для справки



СП 106.13330.2012



5.3 Высота помещений от уровня чистого пола до низа выступающих конструкций должна быть не менее в зданиях для содержания:
лошадей в конюшнях племенных предприятий - 3,5 м;
рабочих и товарных лошадей - 2,5 м;
лошадей в манежах для седловки, запряжки, проводки молодняка, пробы и случки кобыл и для тренинга и испытаний - 4,5 м;

5.4 Высота от уровня чистого пола до низа оконных проемов должна быть не менее в помещениях для содержания:
лошадей в конюшнях - 2,2 м;
лошадей в конюшнях с денниками, расположенными в середине здания с проходами у продольных стен - 1,5 м;
лошадей в манеже пункта искусственного осеменения - 1,5 м;



ГК РФ Статья 49. Государственная экспертиза проектной документации и результатов инженерных изысканий


2. Государственная экспертиза не проводится в отношении проектной документации следующих объектов капитального строительства:
1) отдельно стоящие жилые дома с количеством этажей не более чем три, предназначенные для проживания одной семьи (объекты индивидуального жилищного строительства);
2) жилые дома с количеством этажей не более чем три, состоящие из нескольких блоков, количество которых не превышает десять и каждый из которых предназначен для проживания одной семьи, имеет общую стену (общие стены) без проемов с соседним блоком или соседними блоками, расположен на отдельном земельном участке и имеет выход на территорию общего пользования (жилые дома блокированной застройки);

4) отдельно стоящие объекты капитального строительства с количеством этажей не более чем два, общая площадь которых составляет не более чем 1500 квадратных метров и которые не предназначены для проживания граждан и осуществления производственной деятельности.



СП 112.13330.2011 Пожарная безопасность зданий и сооружений


4.1.6. Противопожарные стены должны возвышаться над кровлей: не менее чем на 60 см, если хотя бы один из элементов чердачного или бесчердачного покрытия, за исключением кровли, выполнен из материалов групп Г3, Г4; не менее чем на 30 см, если элементы чердачного или бесчердачного покрытия, за исключением кровли, выполнены из материалов групп Г1, Г2.
Противопожарные стены могут не возвышаться над кровлей, если все элементы чердачного или бесчердачного покрытия, за исключением кровли, выполнены из материалов группы НГ.



СНиП II-25-80 "Деревянные конструкции"

1.6. Деревянные конструкции в условиях постоянного или периодического длительного нагрева допускается применять, если температура окружающего воздуха не превышает 50 °С для конструкций из неклееной и 35 °С для конструкций из клееной древесины.



Примечание

  • На стадии эскизного проектирование манежа для лошадей возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должен решать данный проект.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку эскизного проекта манежа для лошадей.



Для приобретения или заказа проекта манежа для лошадей свяжитесь с нами любым удобным для Вас способом, указанном на сайте.

Основные разделы



Проекты домов 1-50
Проекты домов 51-100
Проекты домов 101-150
Проекты гаражей
Проекты гостиниц
Проекты детских садов
Проекты заводов
Проекты конюшен
Проекты офисных зданий
Проекты пожарных депо
Проекты поселков
Проекты ресторанов
Проекты рынков
Проекты складов
Проект спорткомплексов
Проекты старинных домов
Проекты супермаркетов
Проекты таунхаусов
Проекты ТПУ
Проекты школ
Частные дома 1-50
Частные дома 51-100
Частные дома 101-150
Частные дома 151-200
Многоэтажные дома
Проекты домов до 1500 кв.м.
Проекты аквапарков
Проекты колумбариев
Очистные сооружения













Проекты многоквартирных домов. Проекты гостиниц. Малоэтажное строительство. Проекты частных домов. Архитектура. Проектирование.

Copyright © 2019   |   Автор: Сергей Пыхтин
