Готовый проект двухэтажного сейсмоустойчивого закрытого отапливаемого колумбария

Может использоваться как отдельностоящий закрытый колумбарий, так и в составе кладбища и крематория.





Проект колумбария разработан для строительства в условиях как городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.

Возможно быстрое проектирование комплекса ритуальных услуг на основе данного базового проекта колумбария.

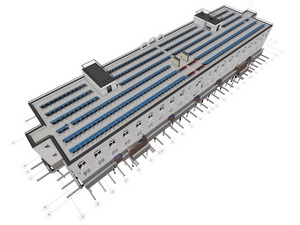

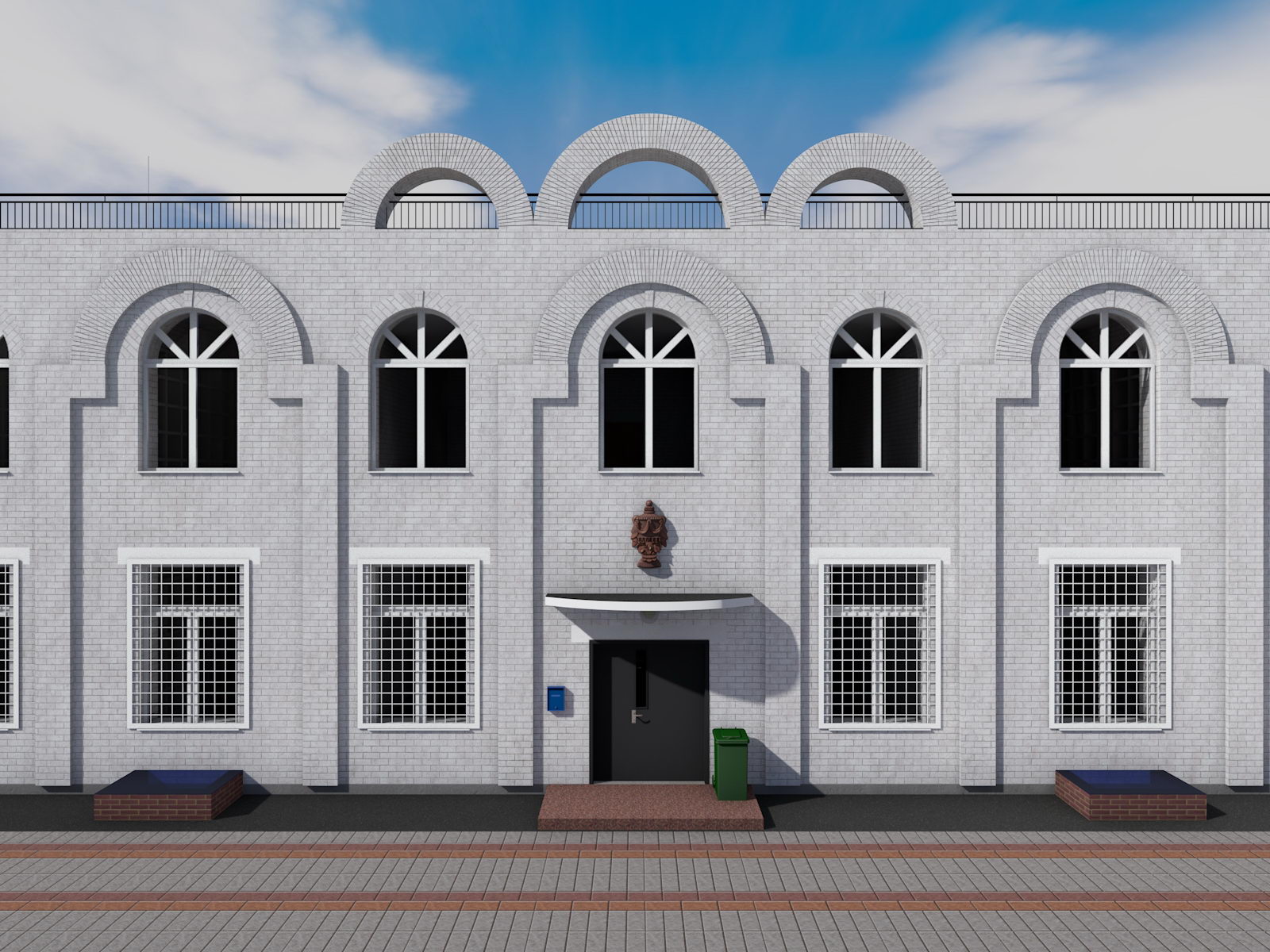

Проект колумбария

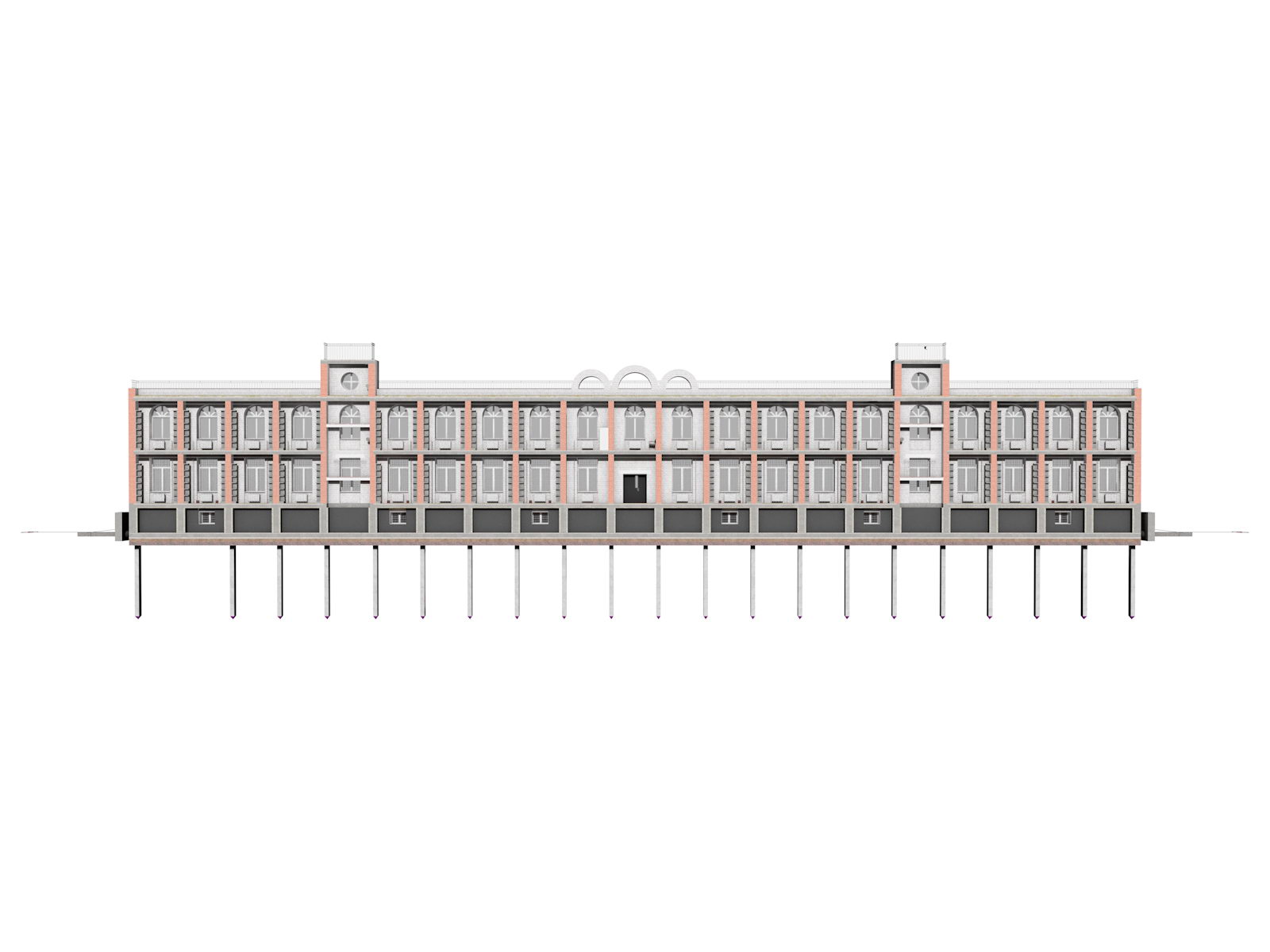

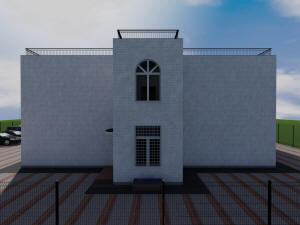

Готовый проект двухэтажного сейсмоустойчивого закрытого отапливаемого колумбария

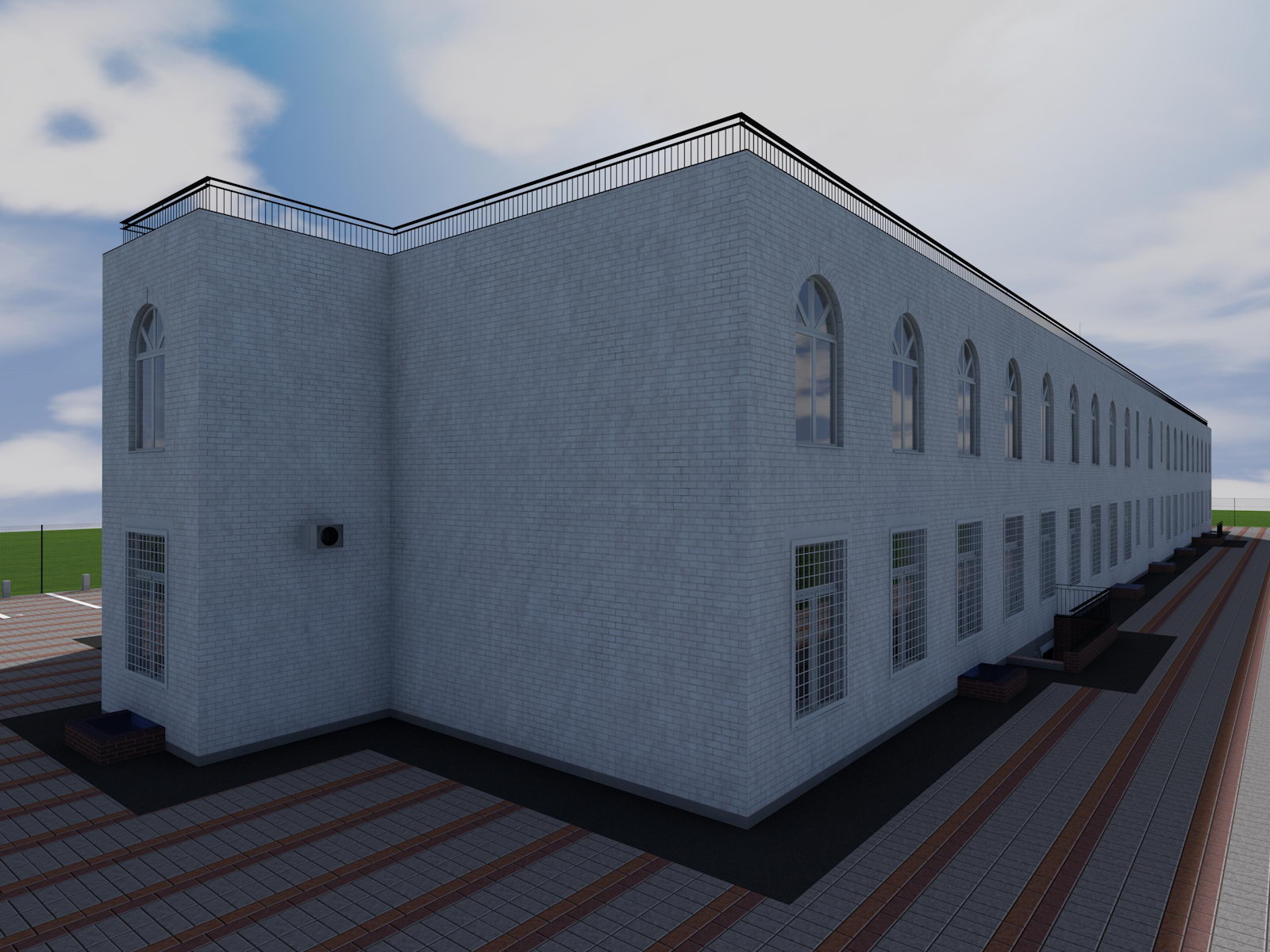

Готовый проект колумбария

Готовый проект колумбария

Готовый проект колумбария



Готовый проект колумбария



Готовый проект колумбария

Готовый проект колумбария

Готовый проект колумбария



Готовый проект колумбария

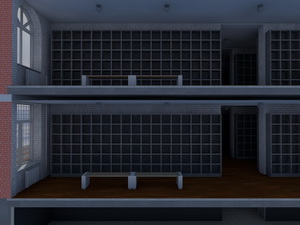

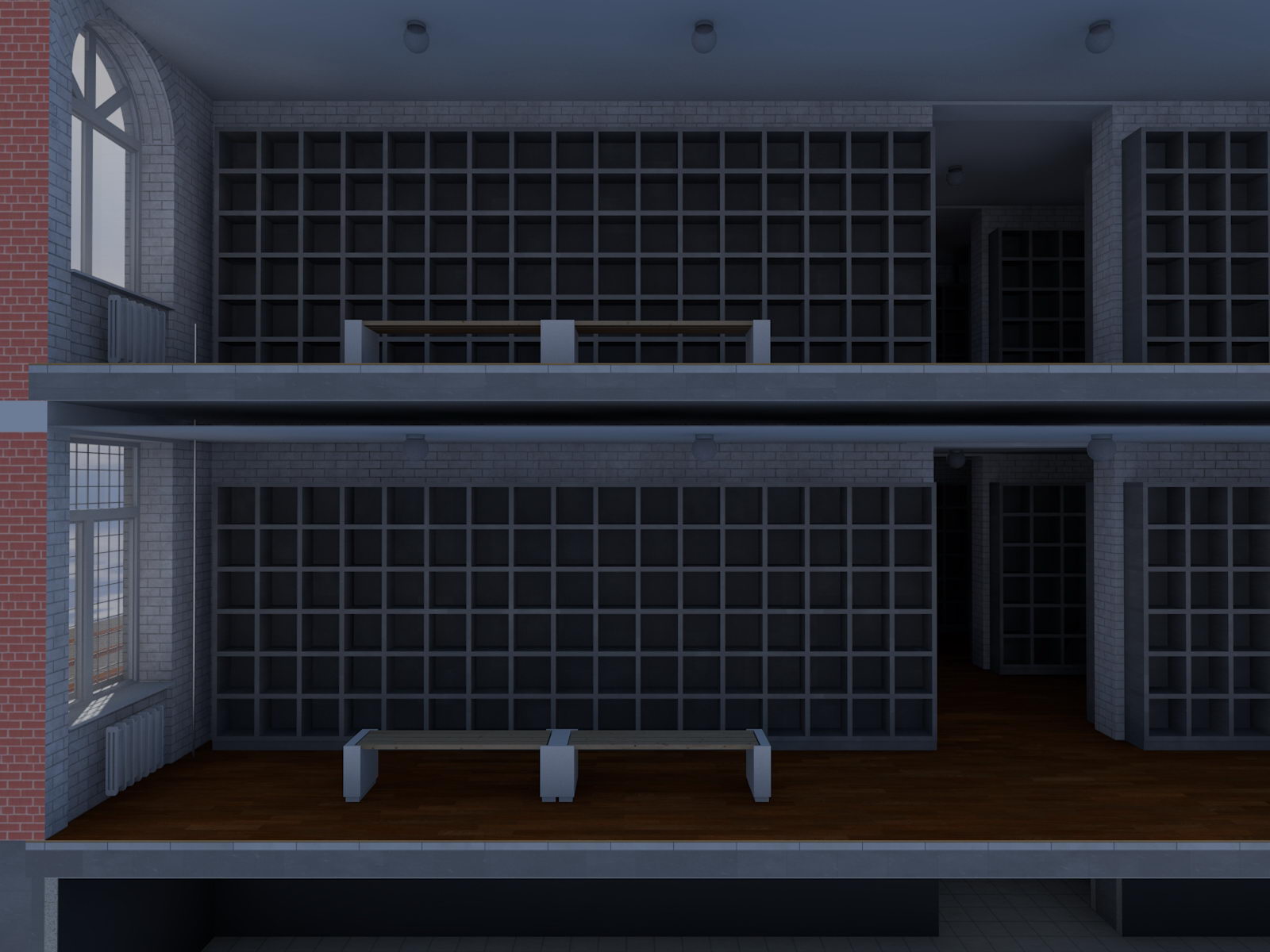

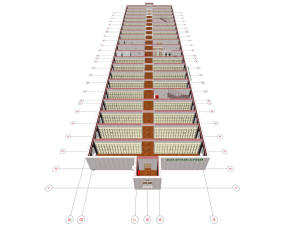

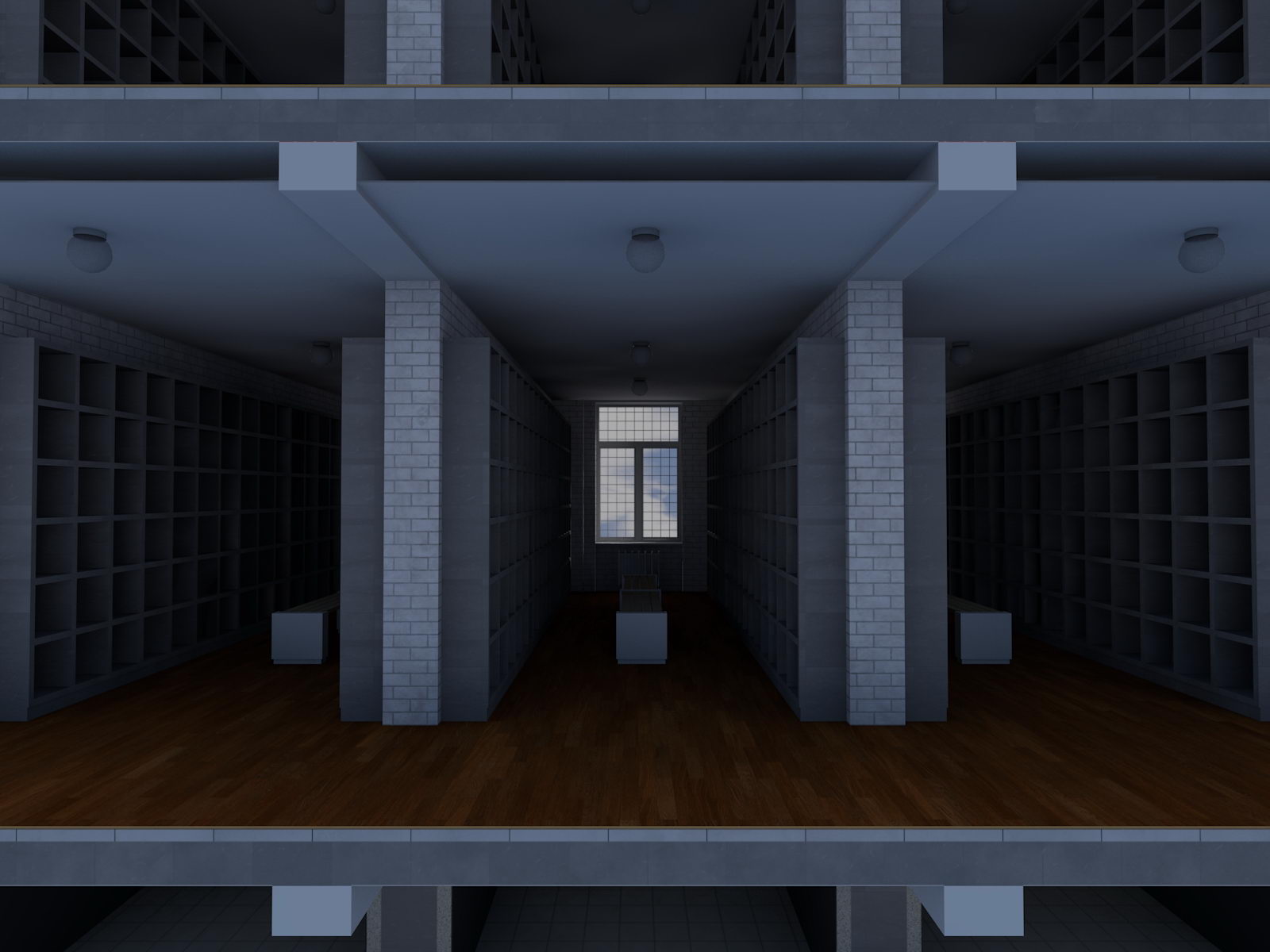

Отсек колумбария для размещения ниш для урн с прахом

Отсек колумбария для размещения ниш для урн с прахом

Отсек колумбария для размещения ниш для урн с прахом



Отсек колумбария для размещения ниш для урн с прахом

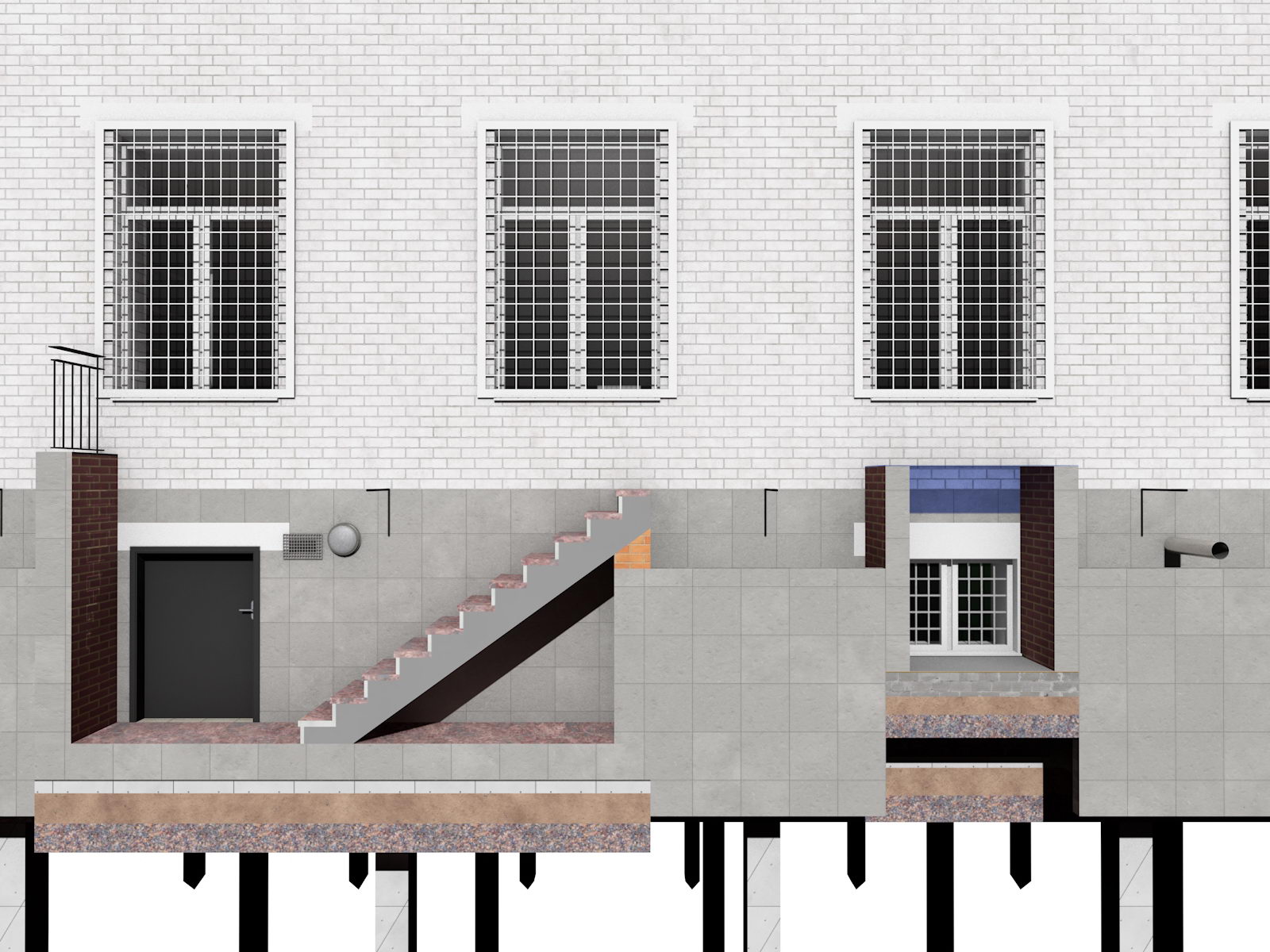

Вход в подполье колумбария

Вход в подполье колумбария

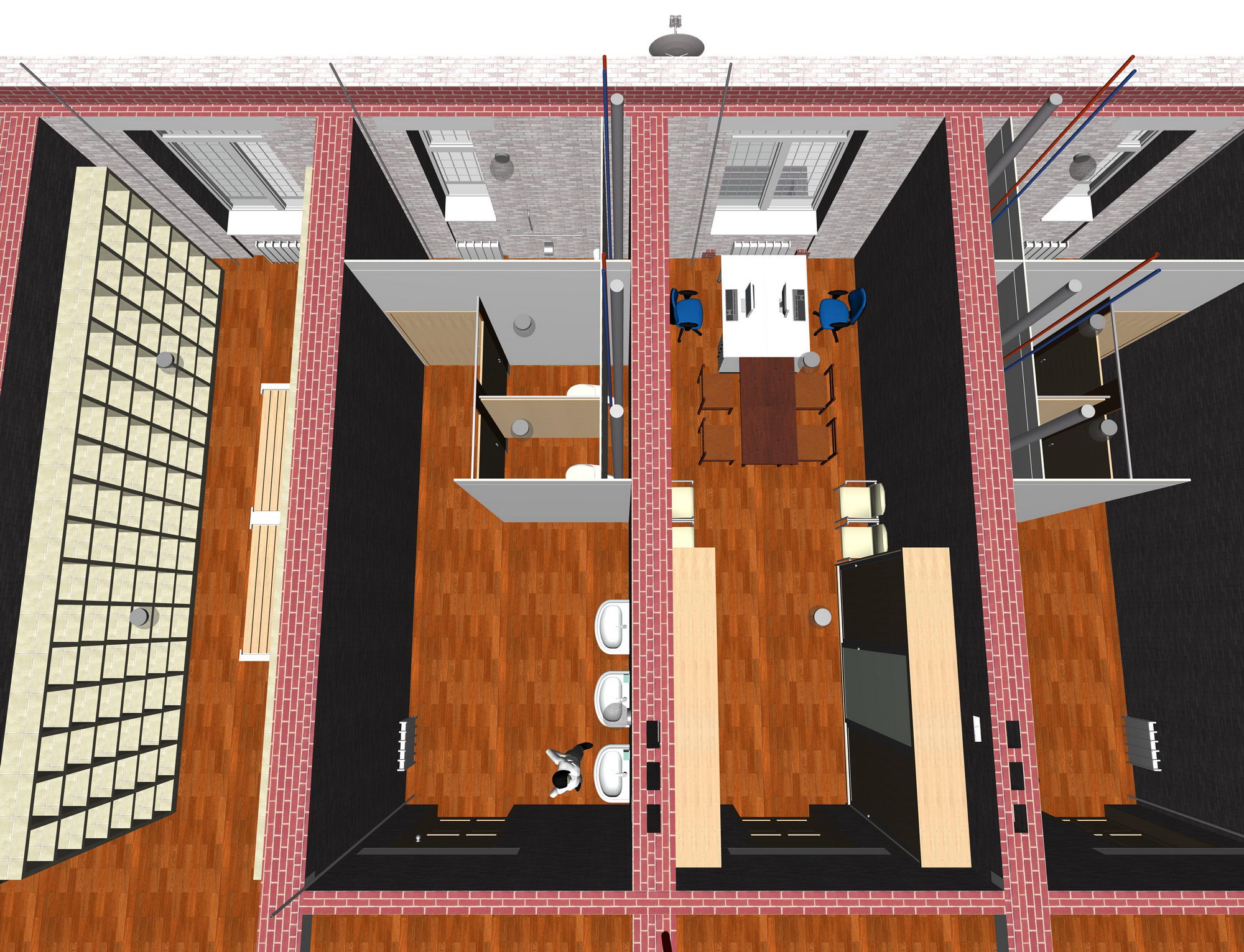

Санузел на первом этаже колумбария



Вход в подполье колумбария



Проект колумбария

Проект колумбария

Проект колумбария



Проект колумбария



Проект колумбария

Проект колумбария

Проект колумбария



Проект колумбария



Проект колумбария

Проект колумбария

Проект колумбария



Проект колумбария



Проект колумбария

Проект колумбария

Проект колумбария



Проект колумбария



Проект колумбария

Проект колумбария

Проект колумбария



Проект колумбария

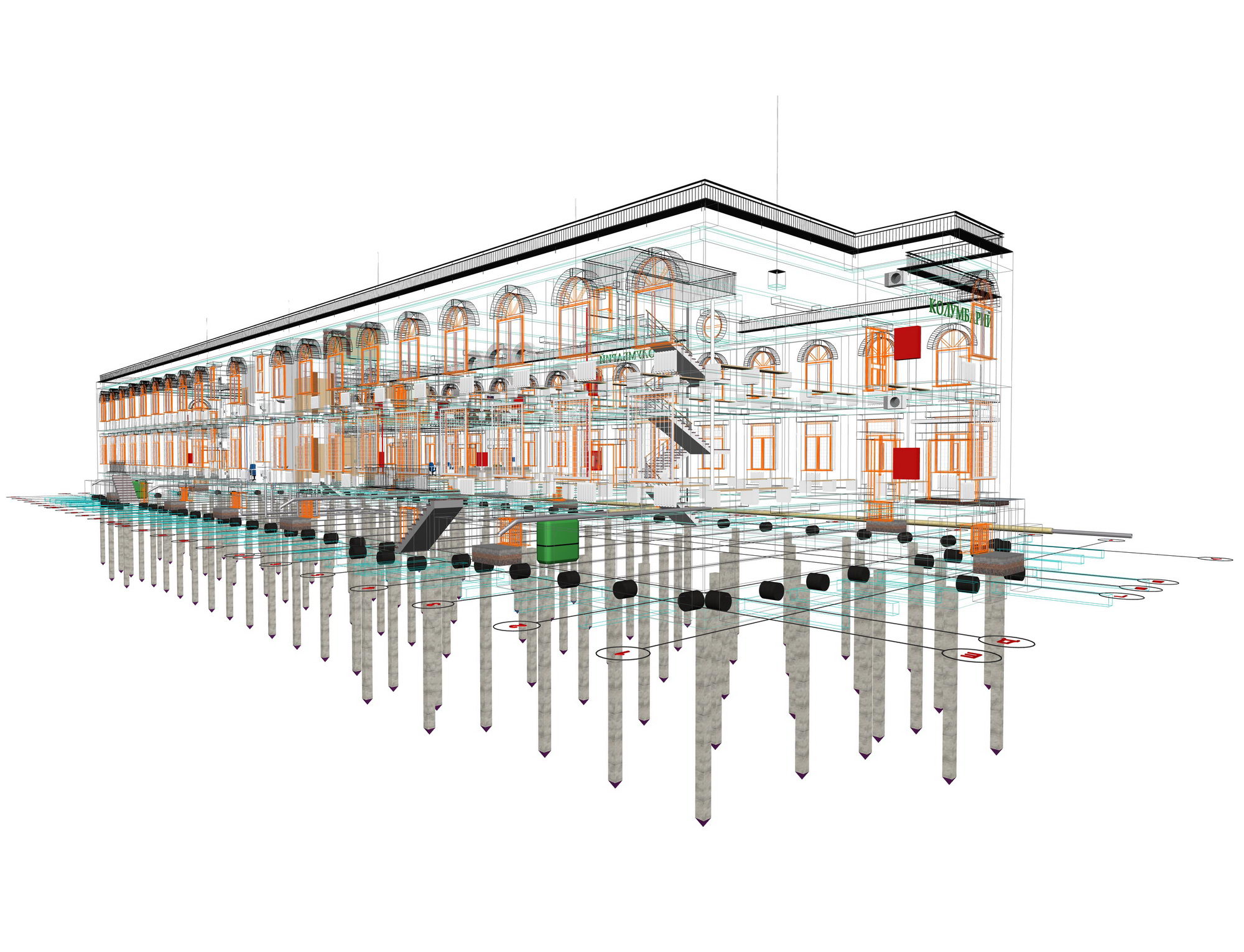

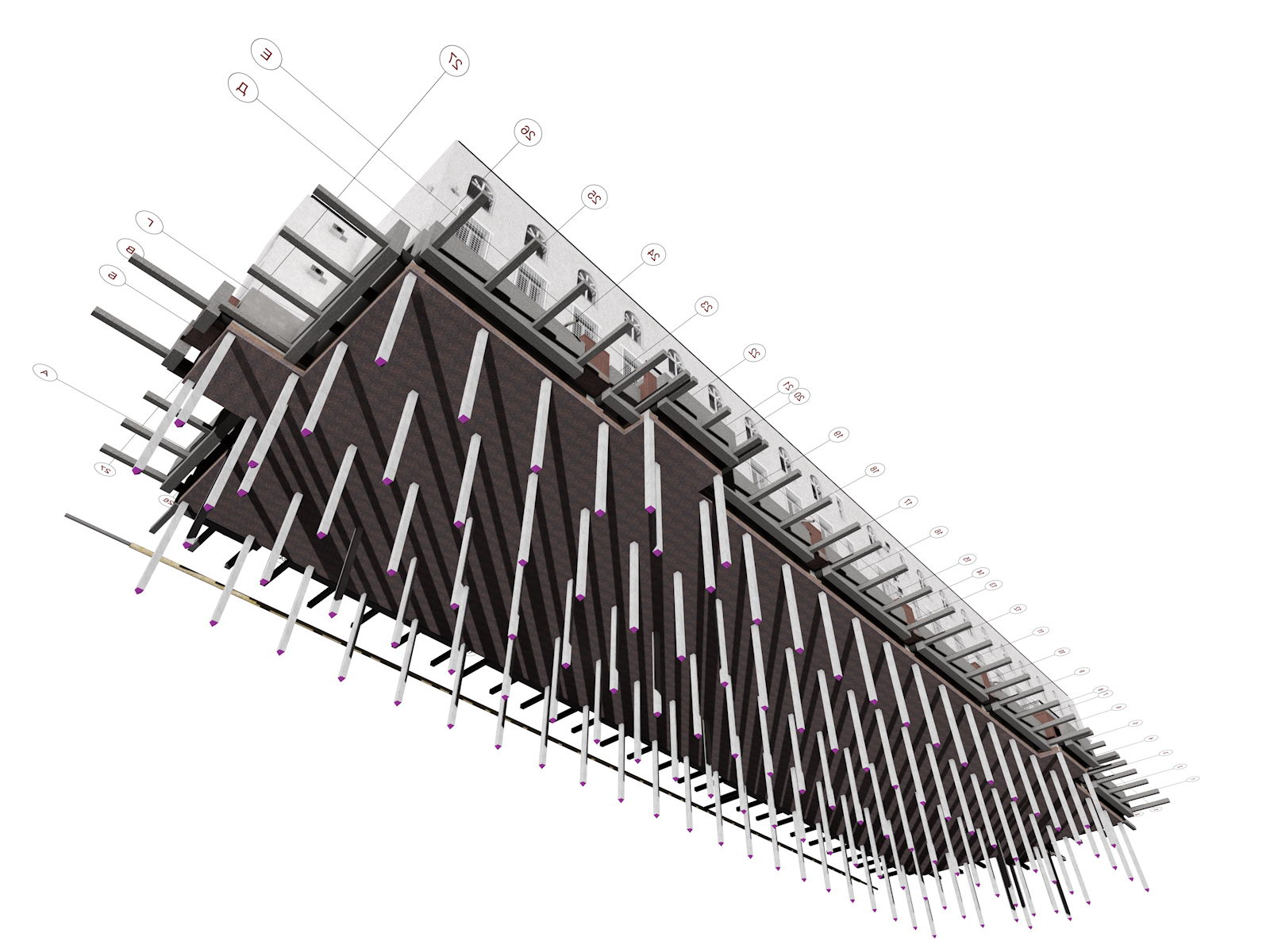

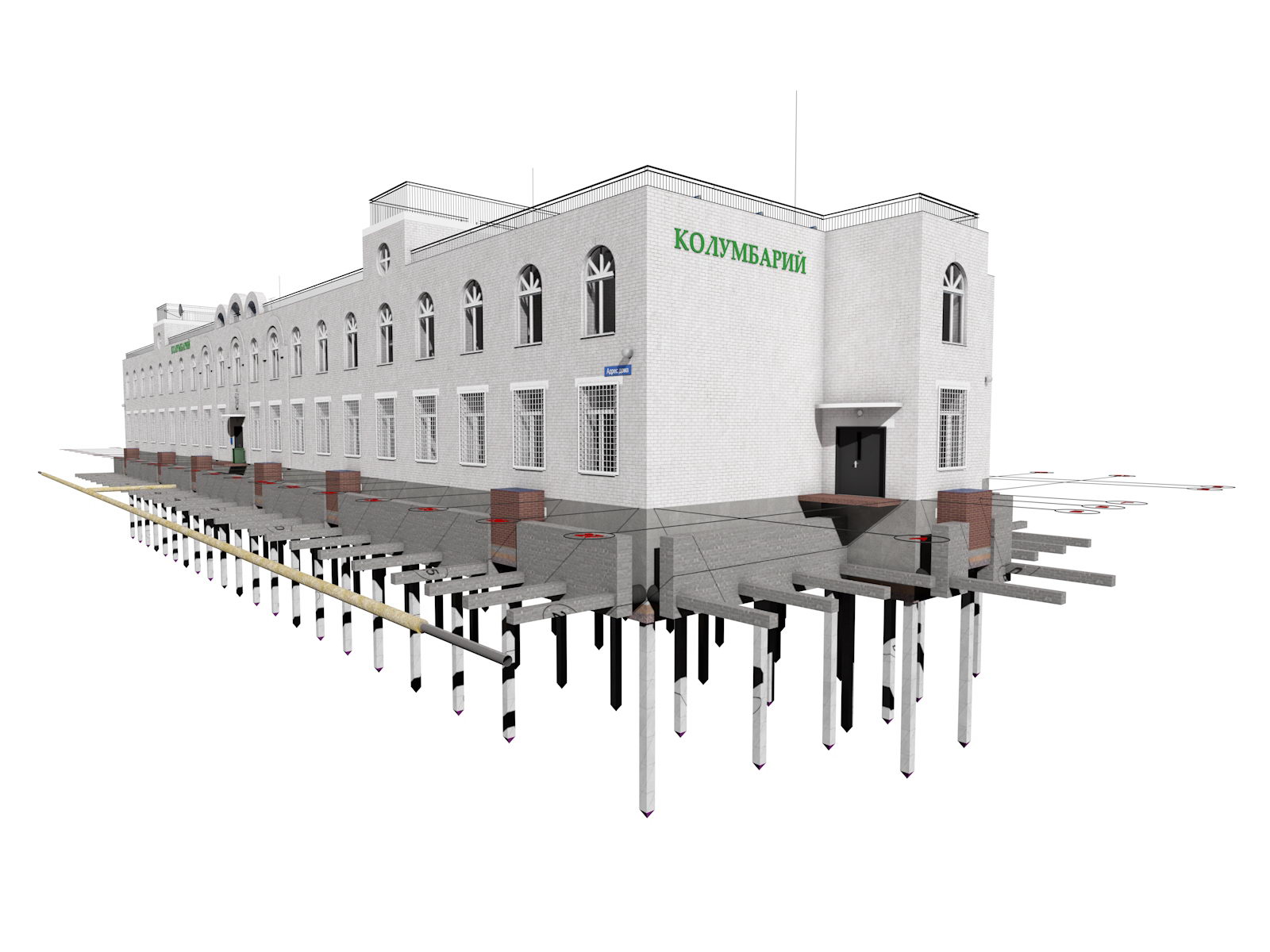

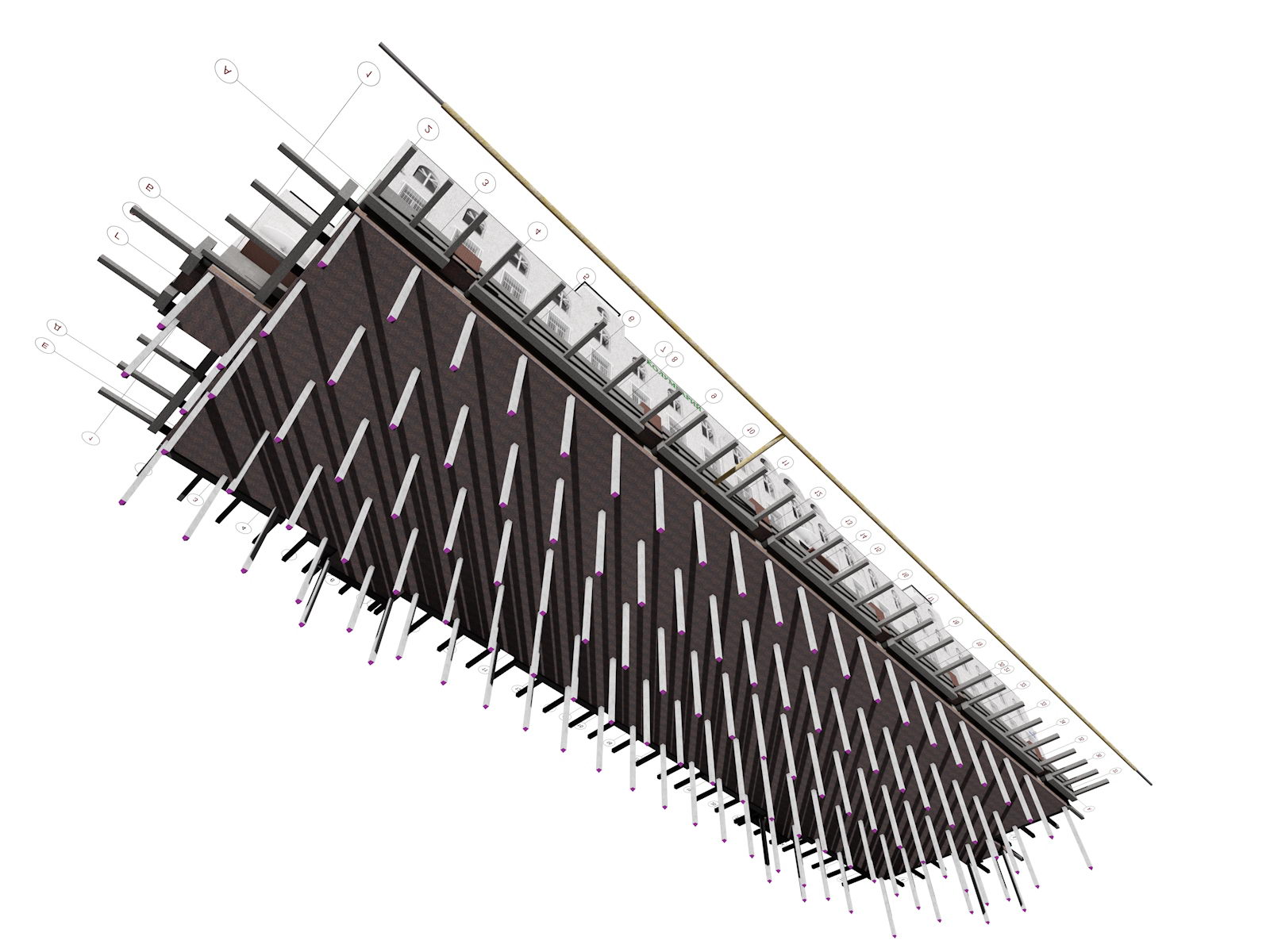

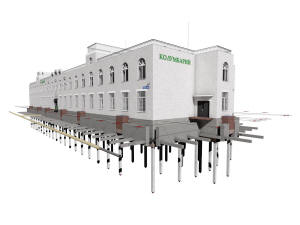

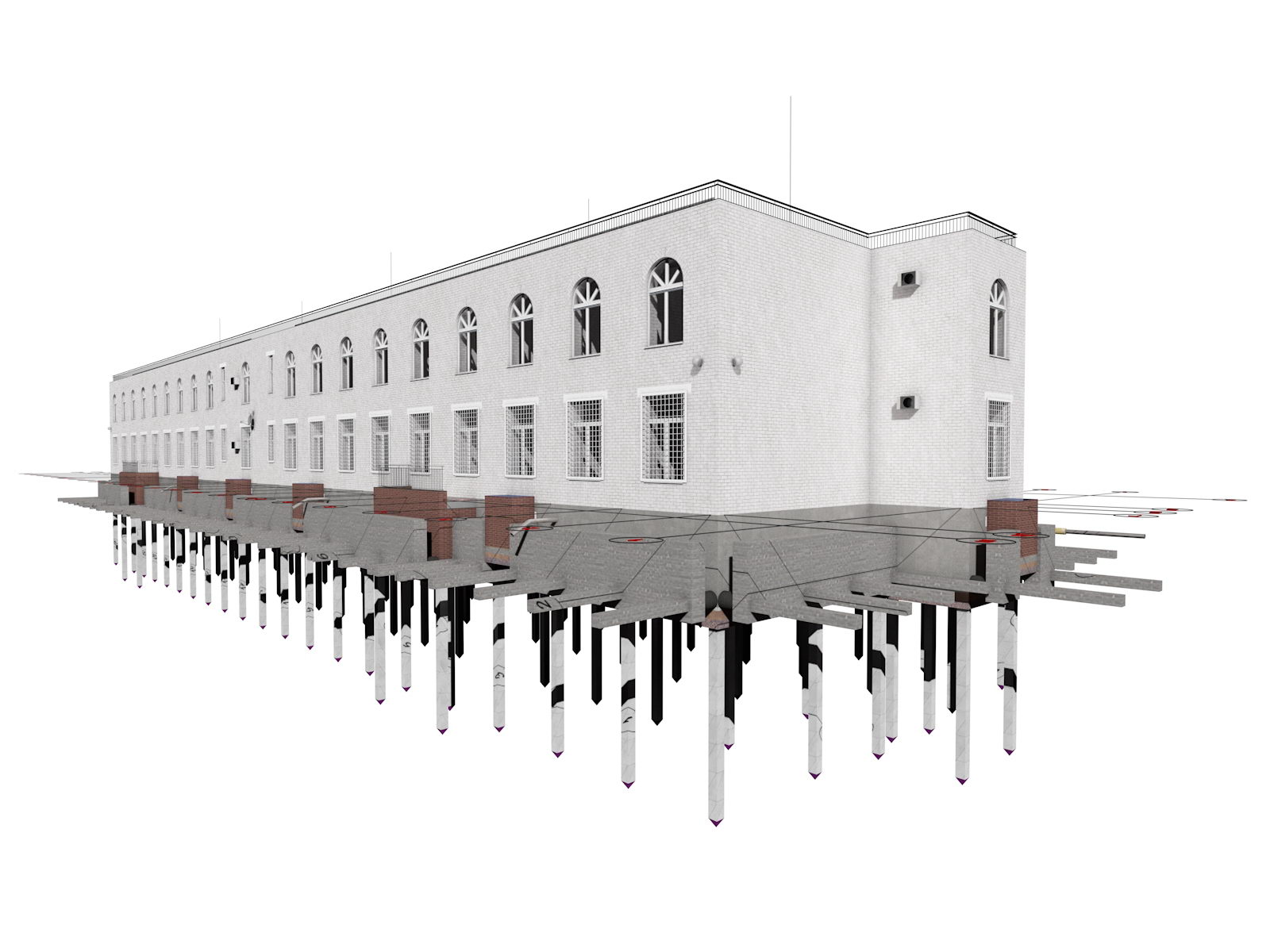

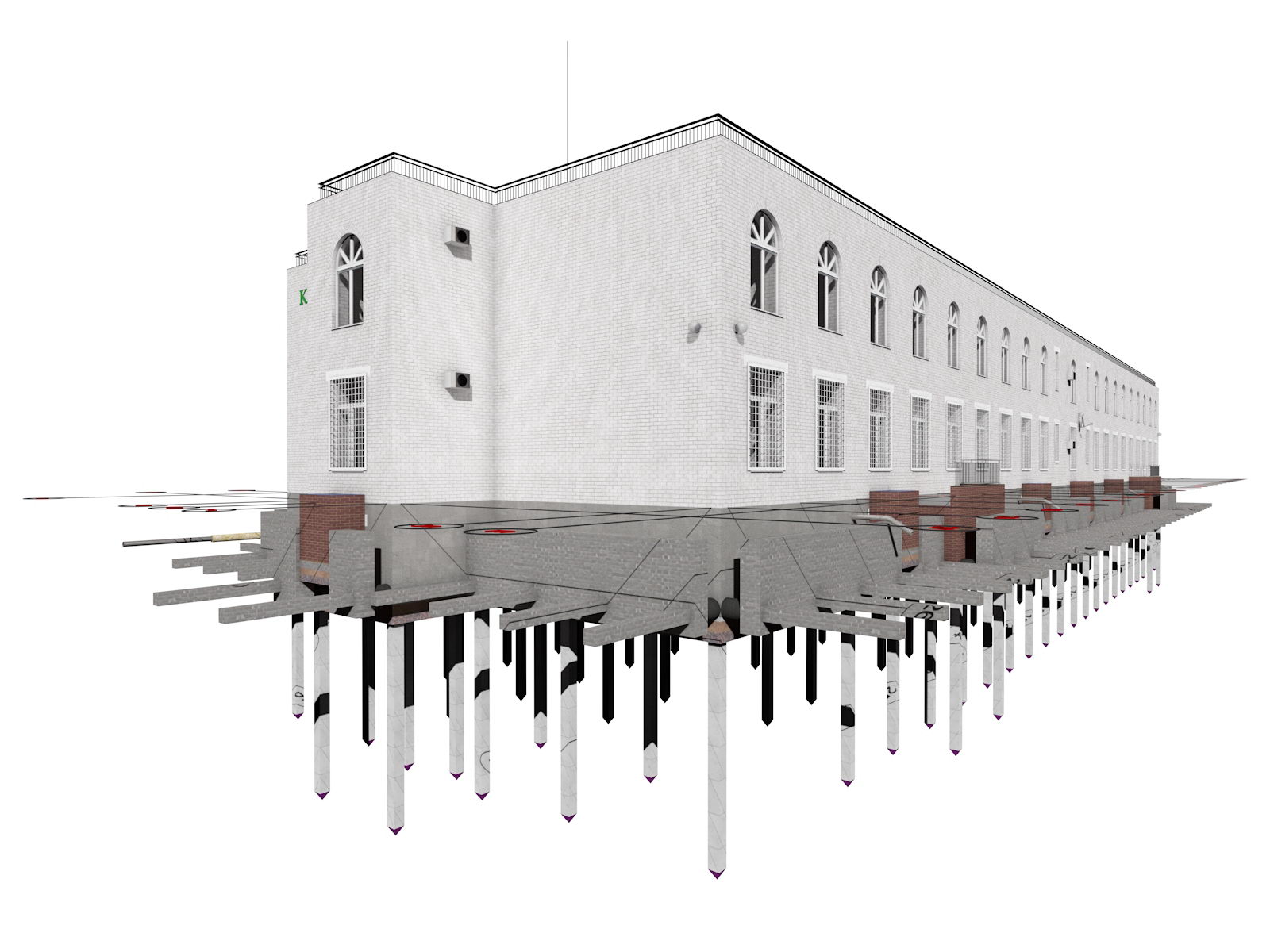

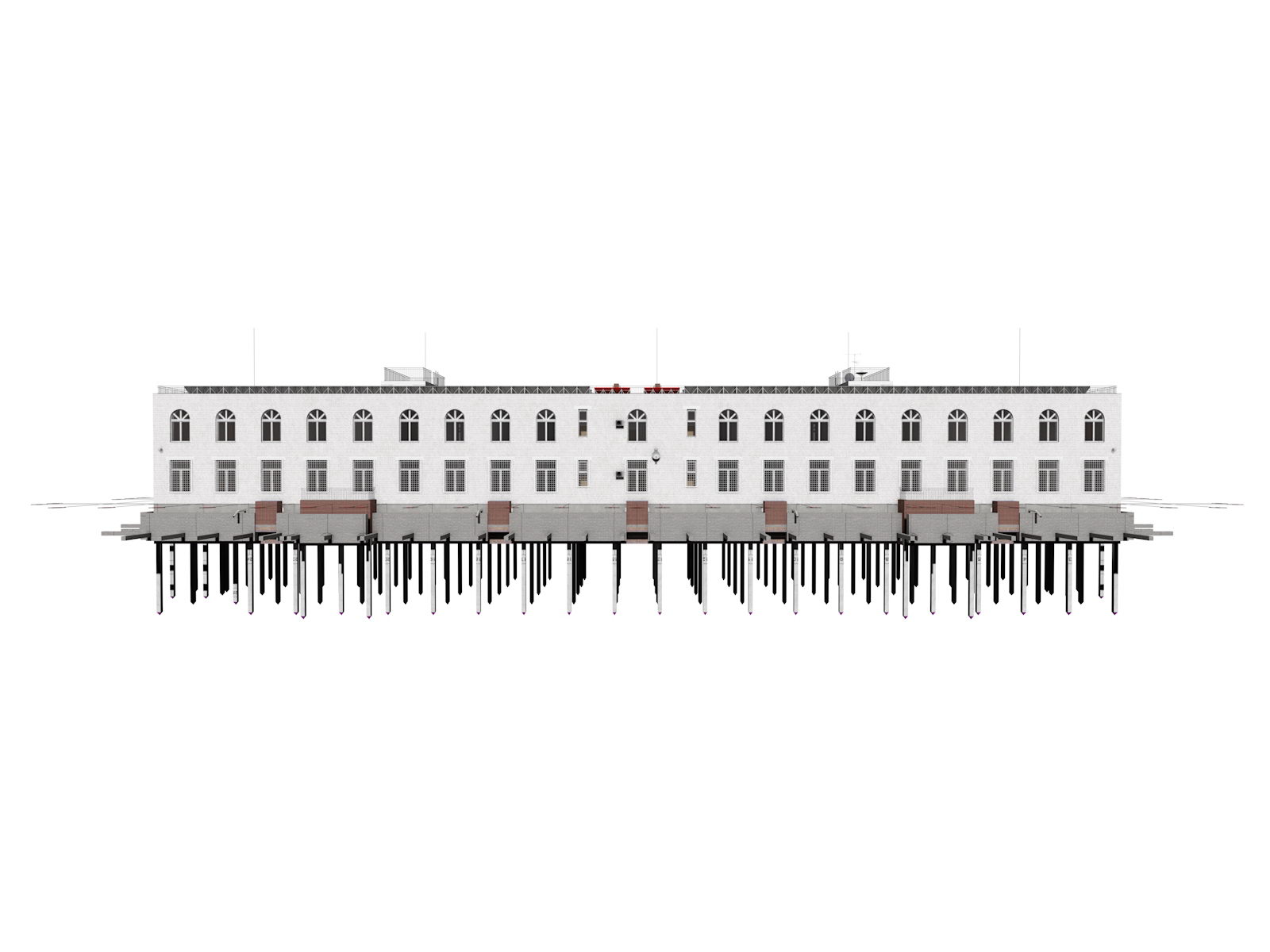

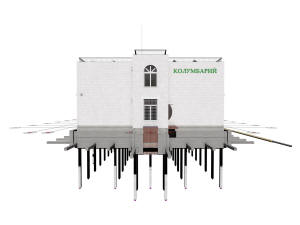

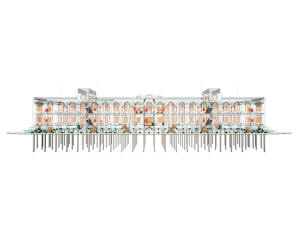

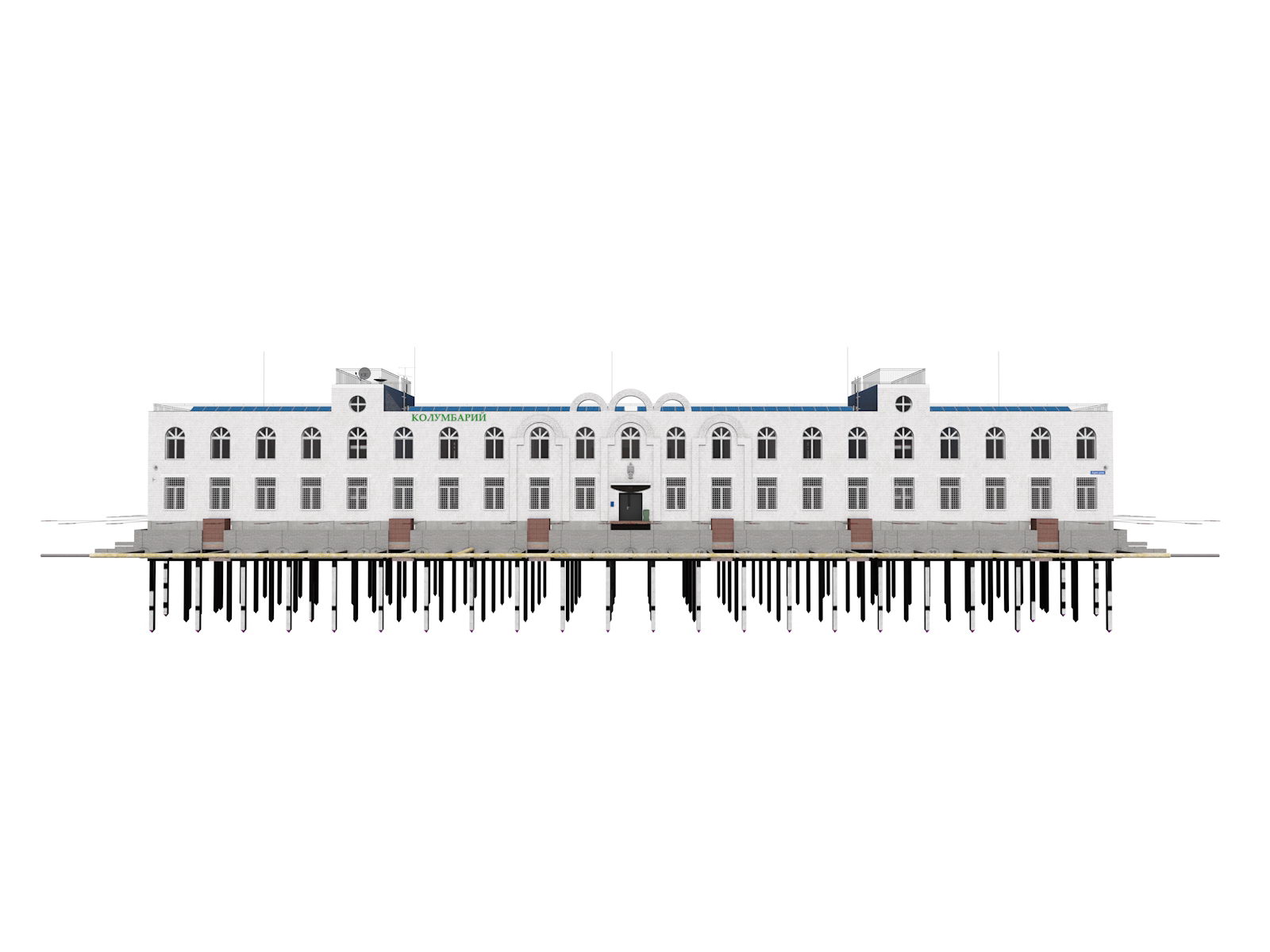

Сейсмоустойчивый фундамент колумбария

Сейсмоустойчивый фундамент колумбария

Сейсмоустойчивый фундамент колумбария



Сейсмоустойчивый фундамент колумбария

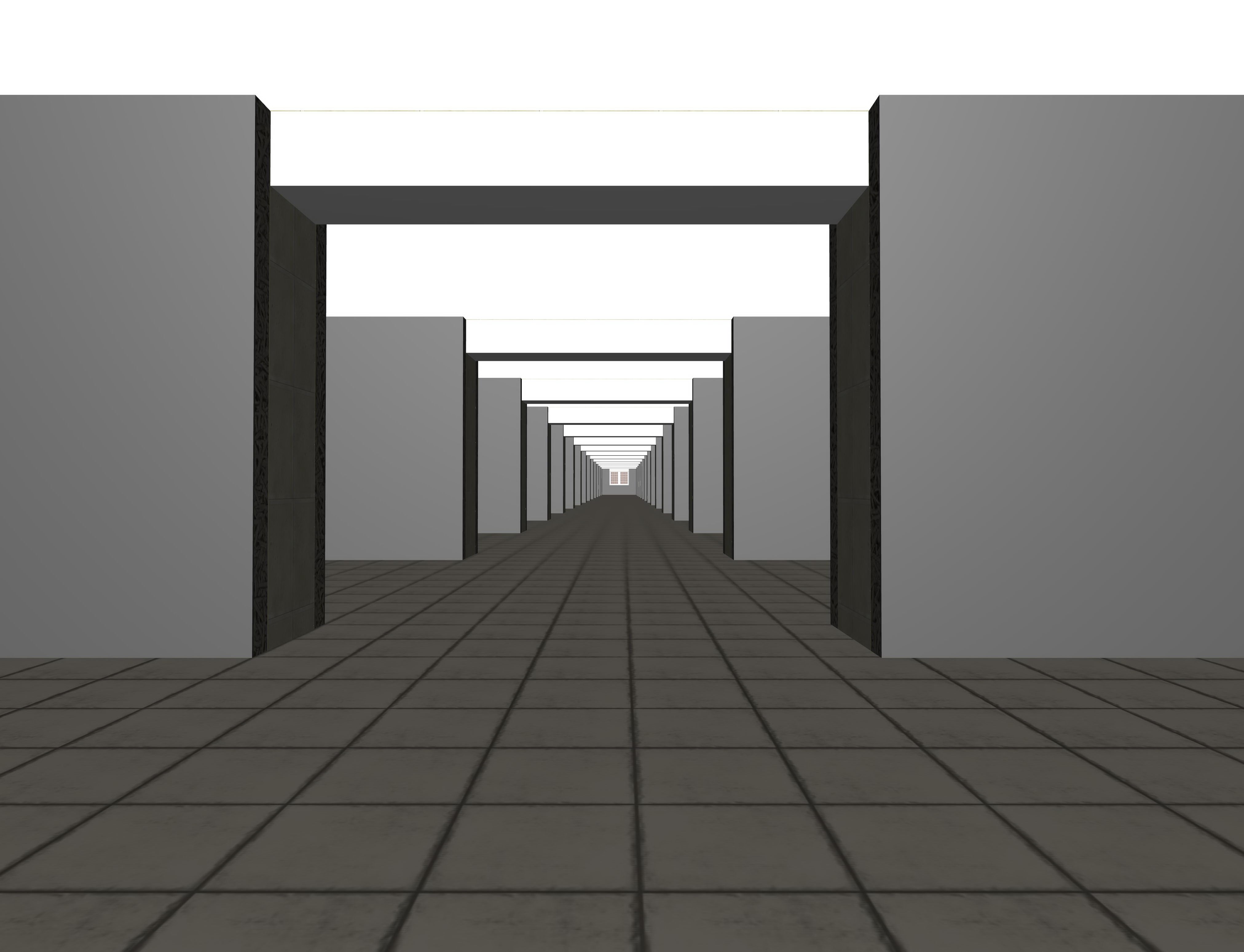

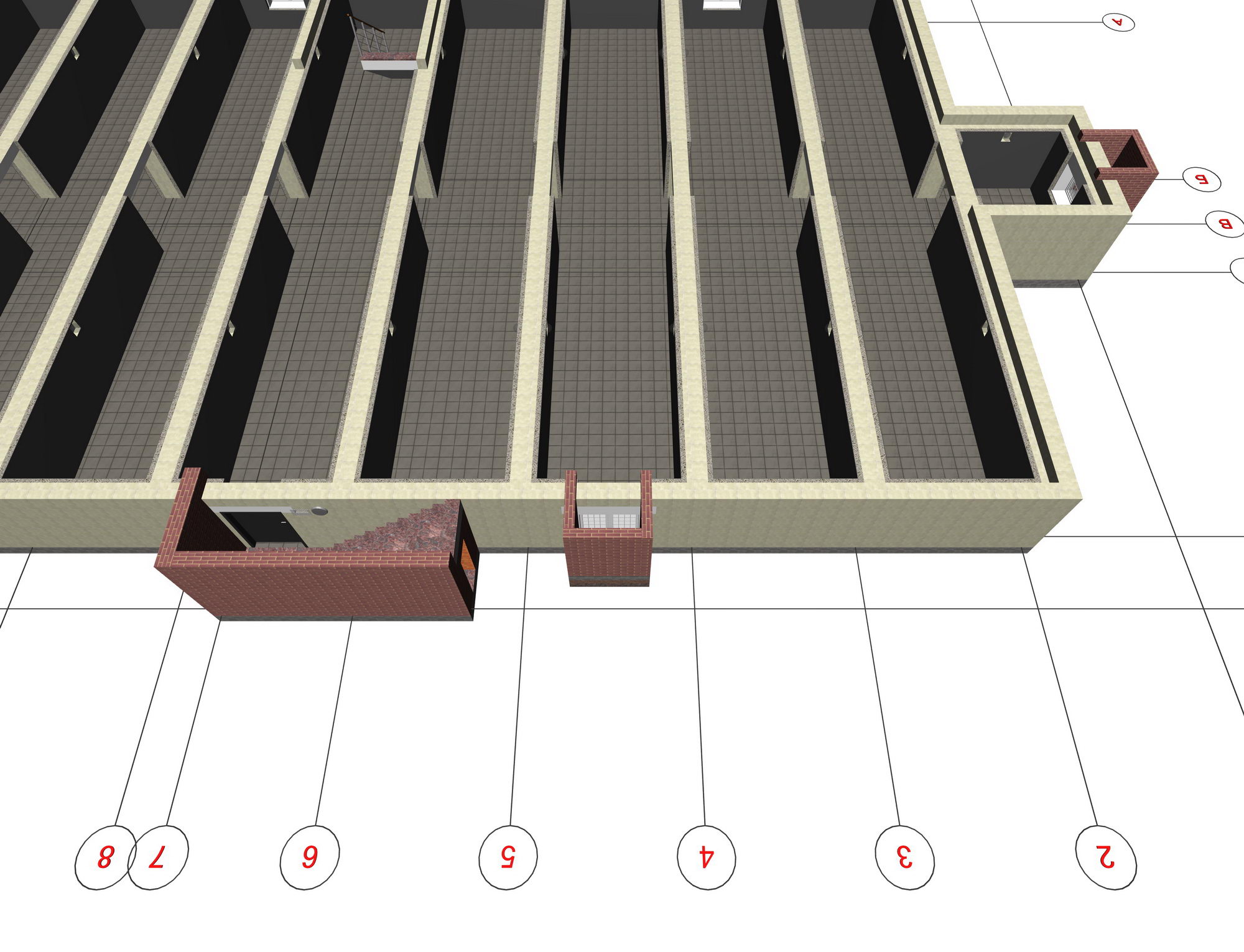

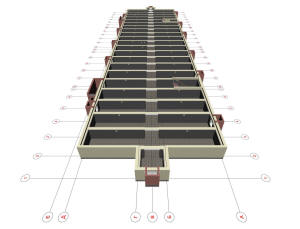

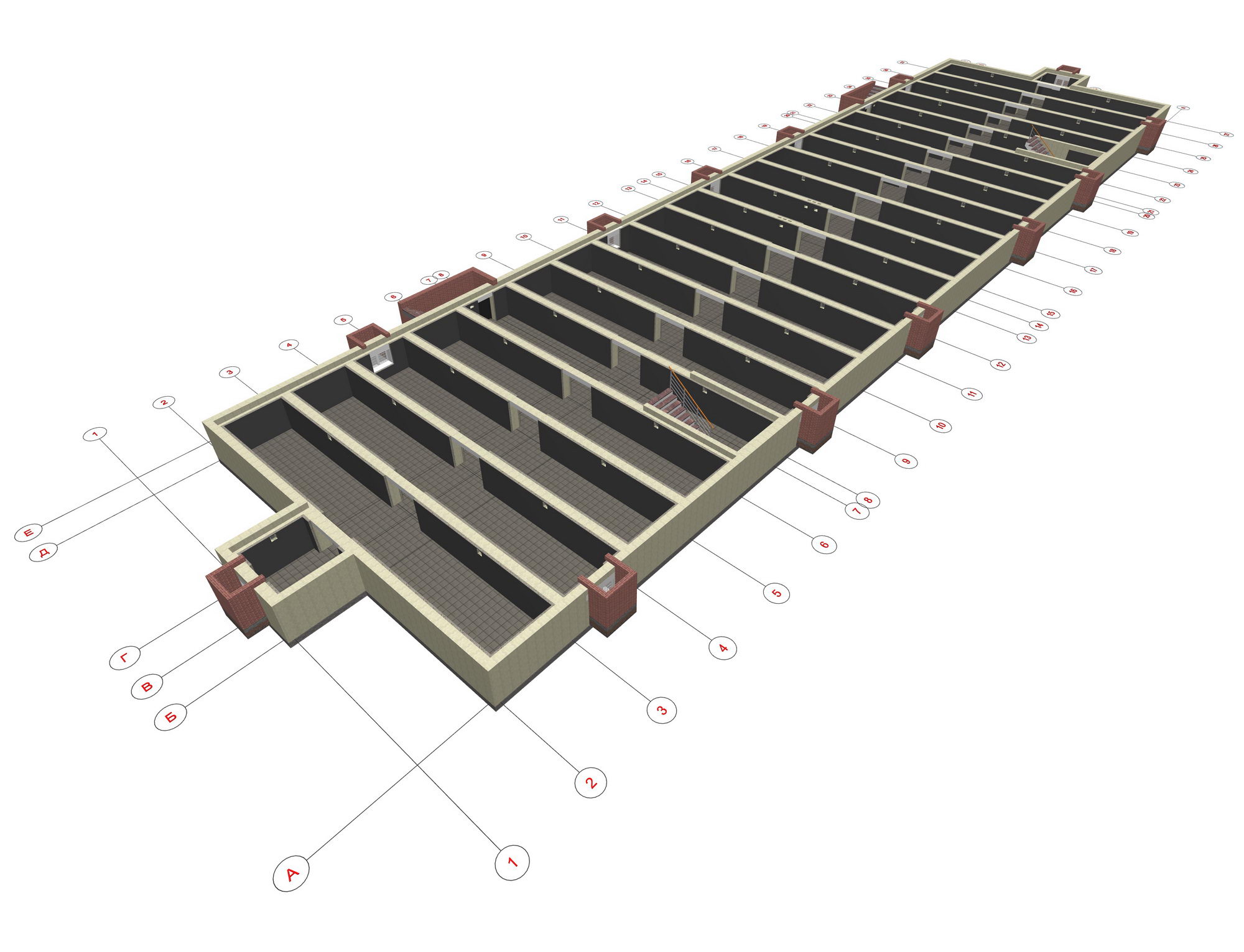

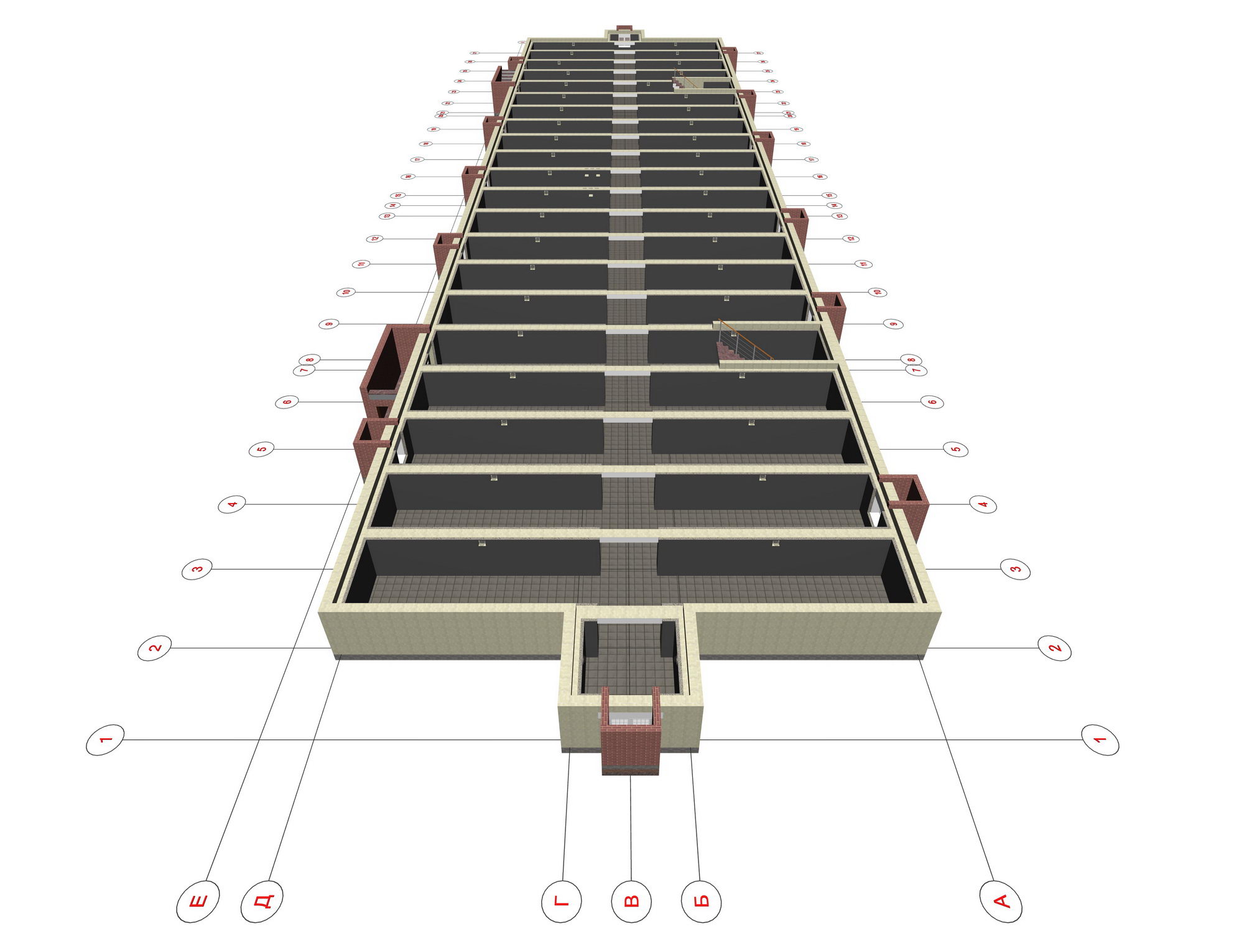

Подполье колумбария

Подполье колумбария

Подполье колумбария



Подполье колумбария



Подполье колумбария

Подполье колумбария

Подполье колумбария



Подполье колумбария



Подполье колумбария

Подполье колумбария

Подполье колумбария



Подполье колумбария

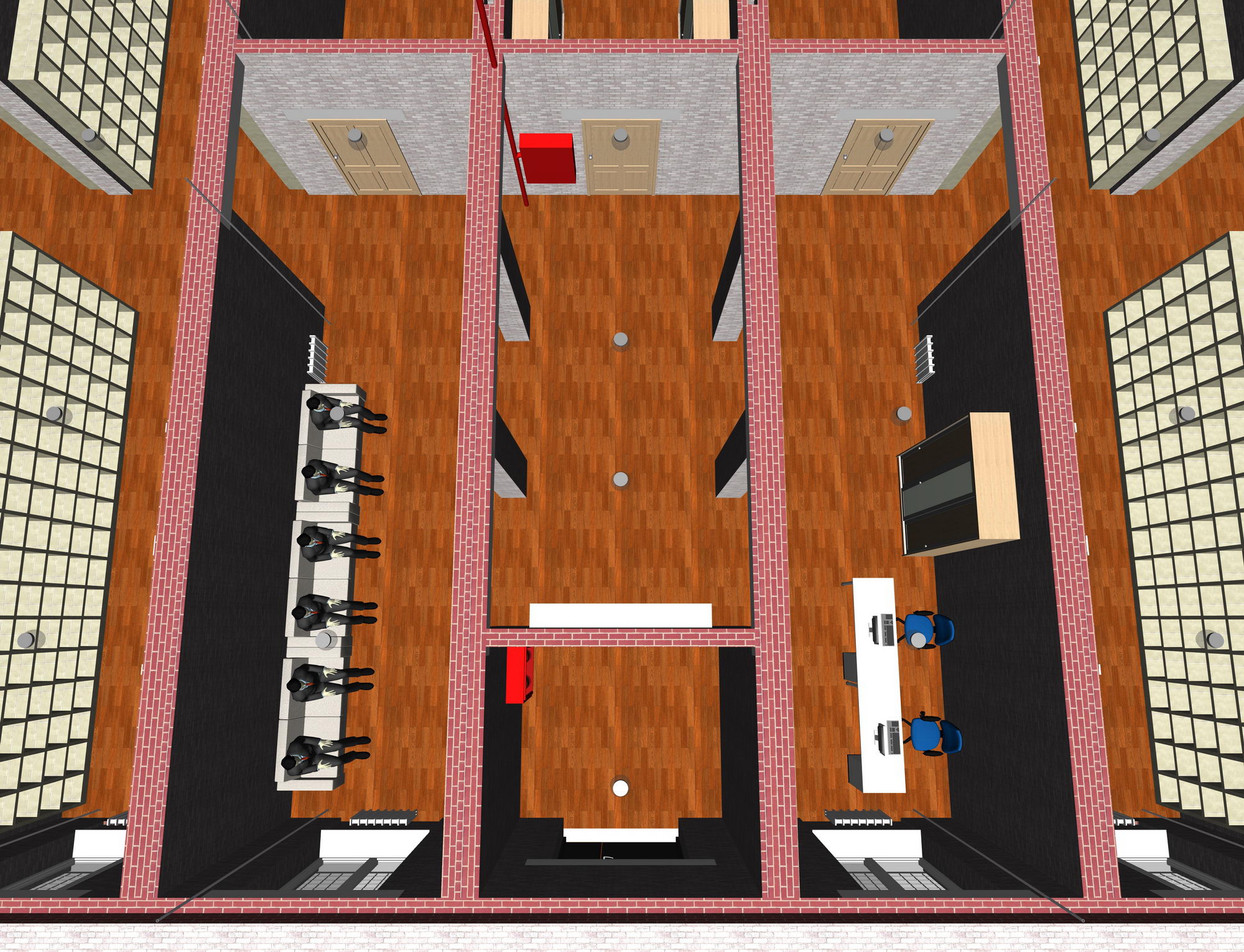

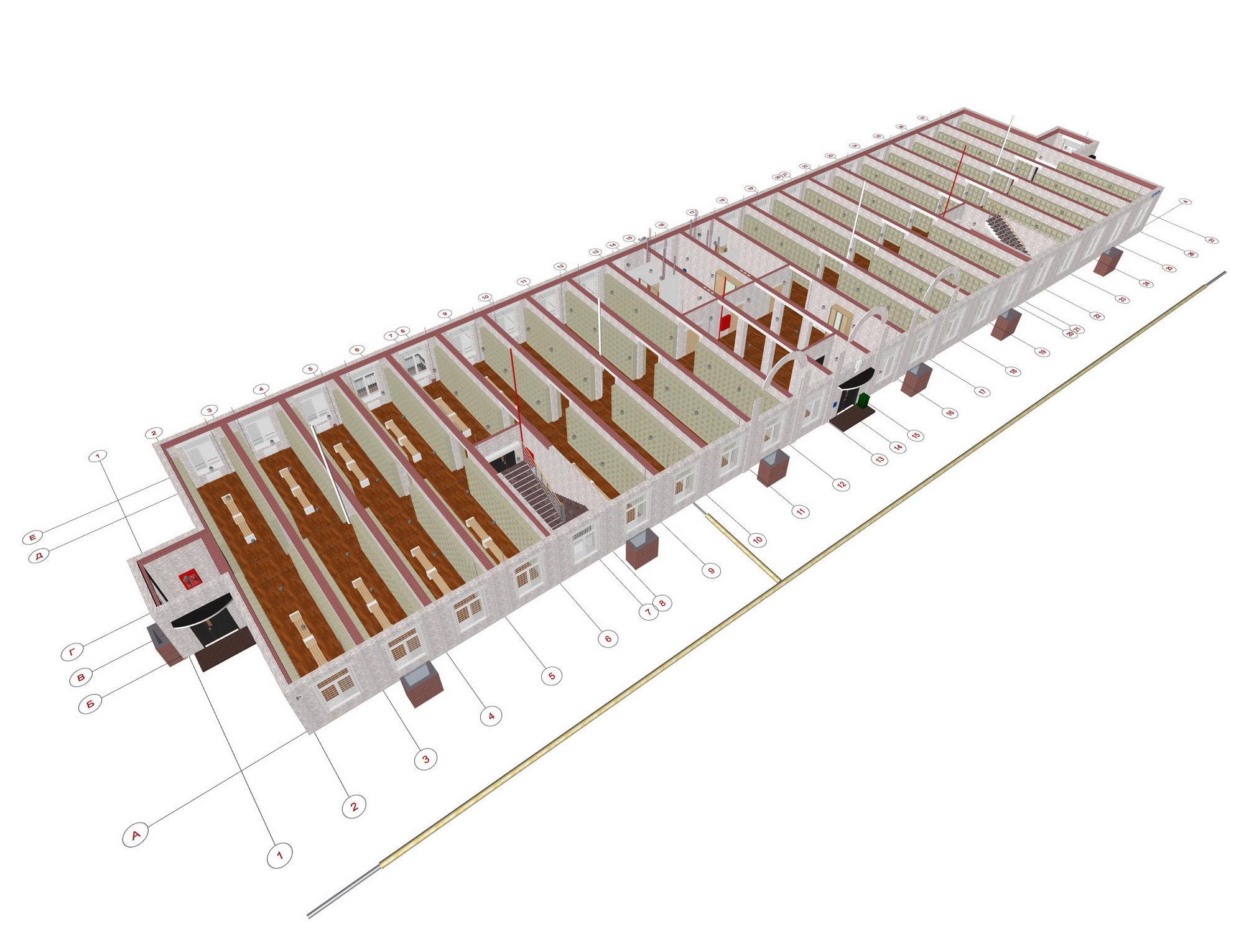

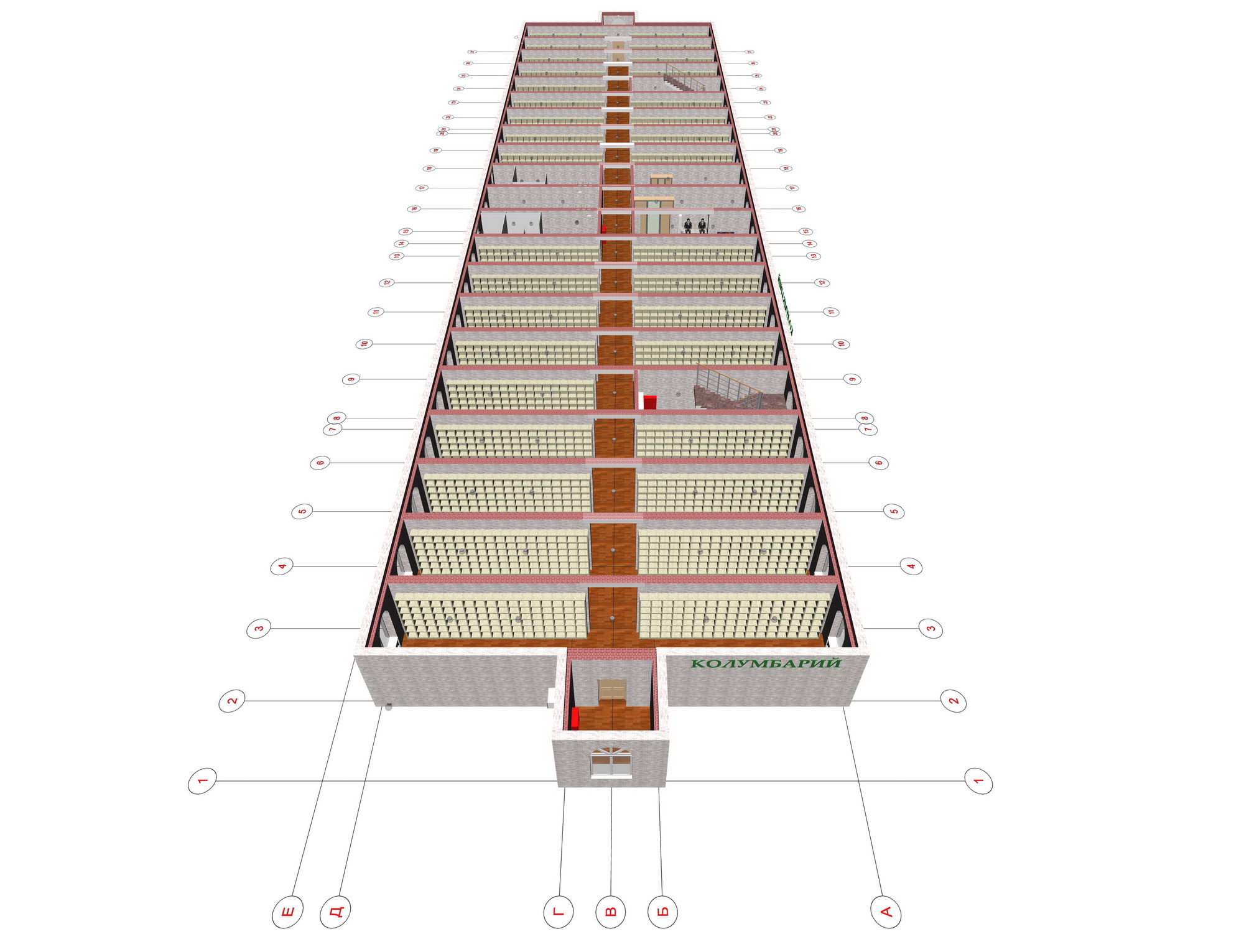

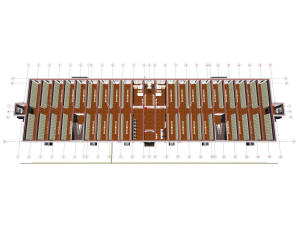

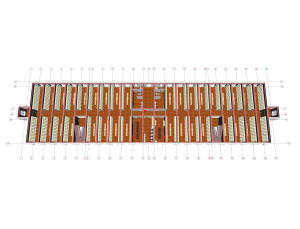

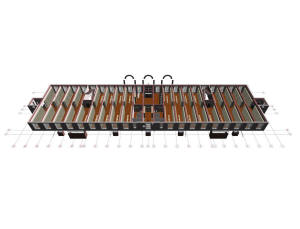

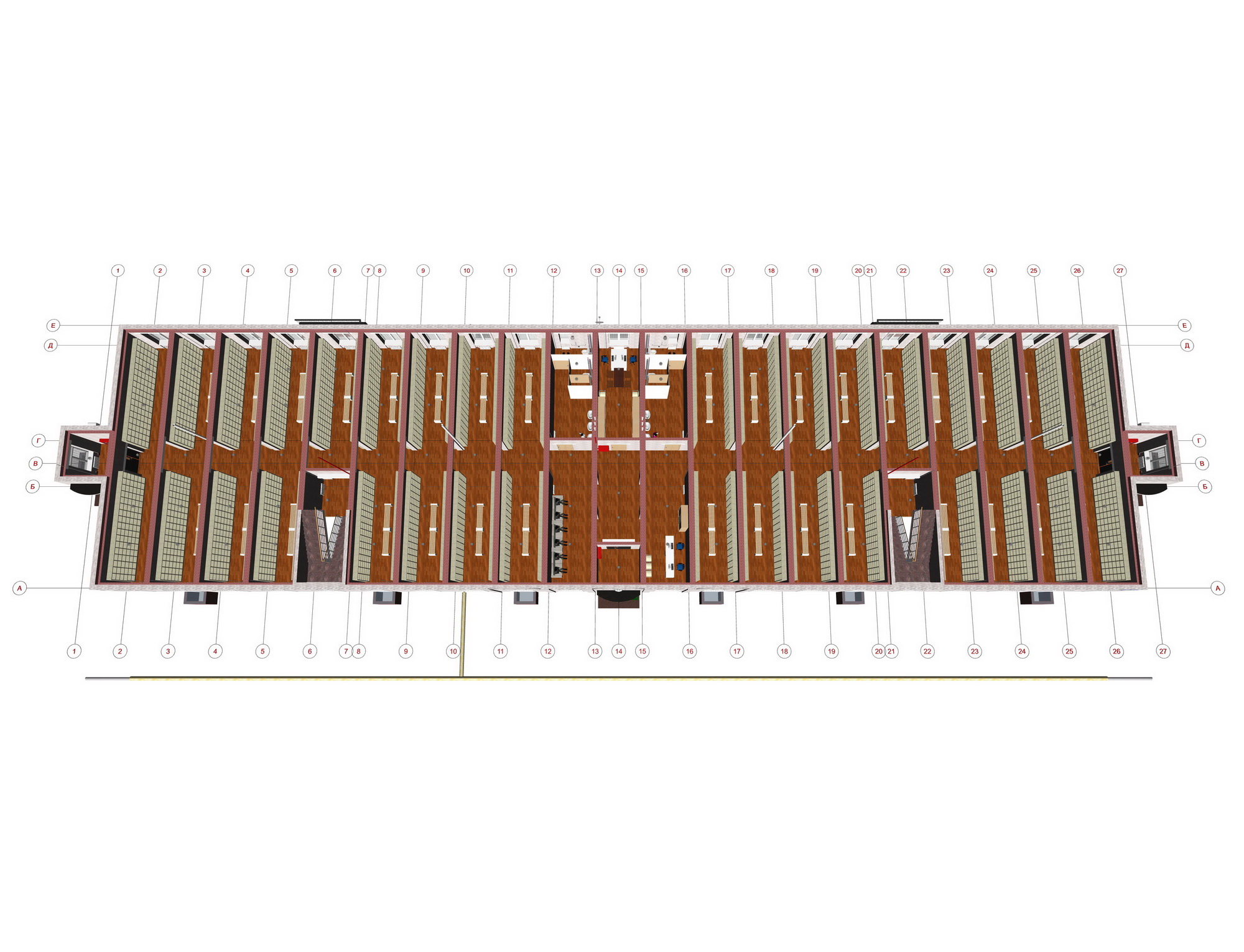

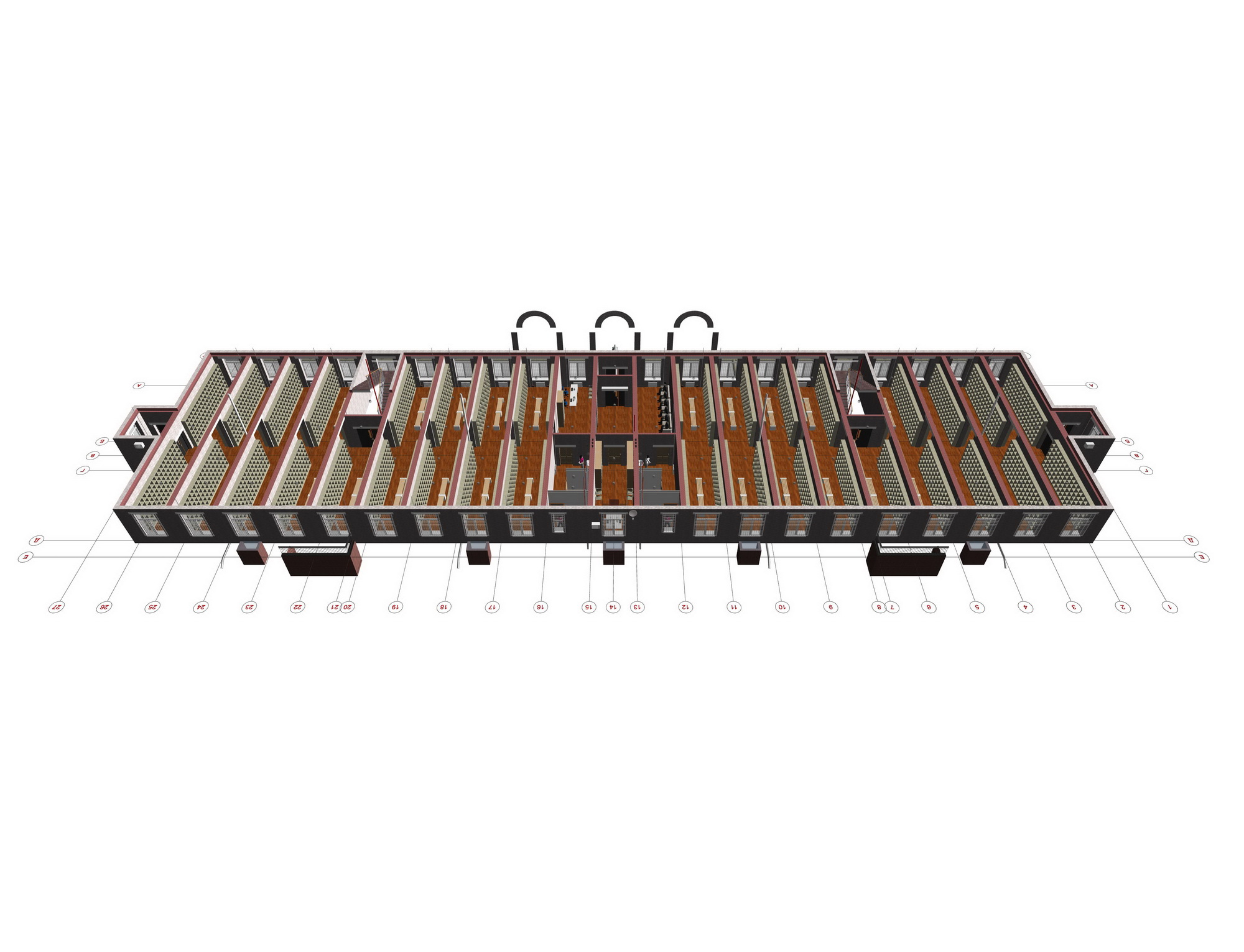

1 этаж колумбария

1 этаж колумбария

1 этаж колумбария

1 этаж колумбария

1 этаж колумбария

1 этаж колумбария

1 этаж колумбария



1 этаж колумбария



1 этаж колумбария

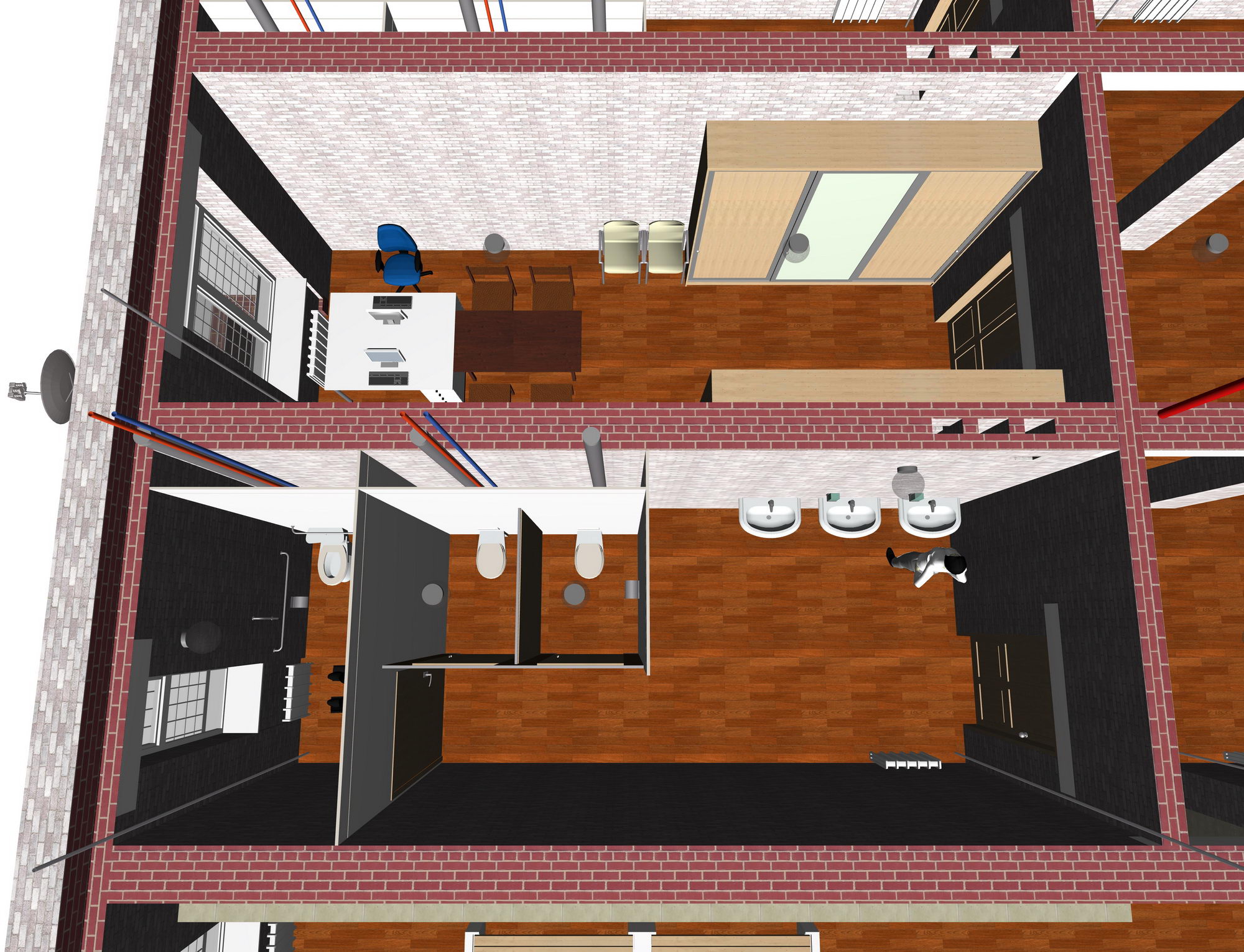

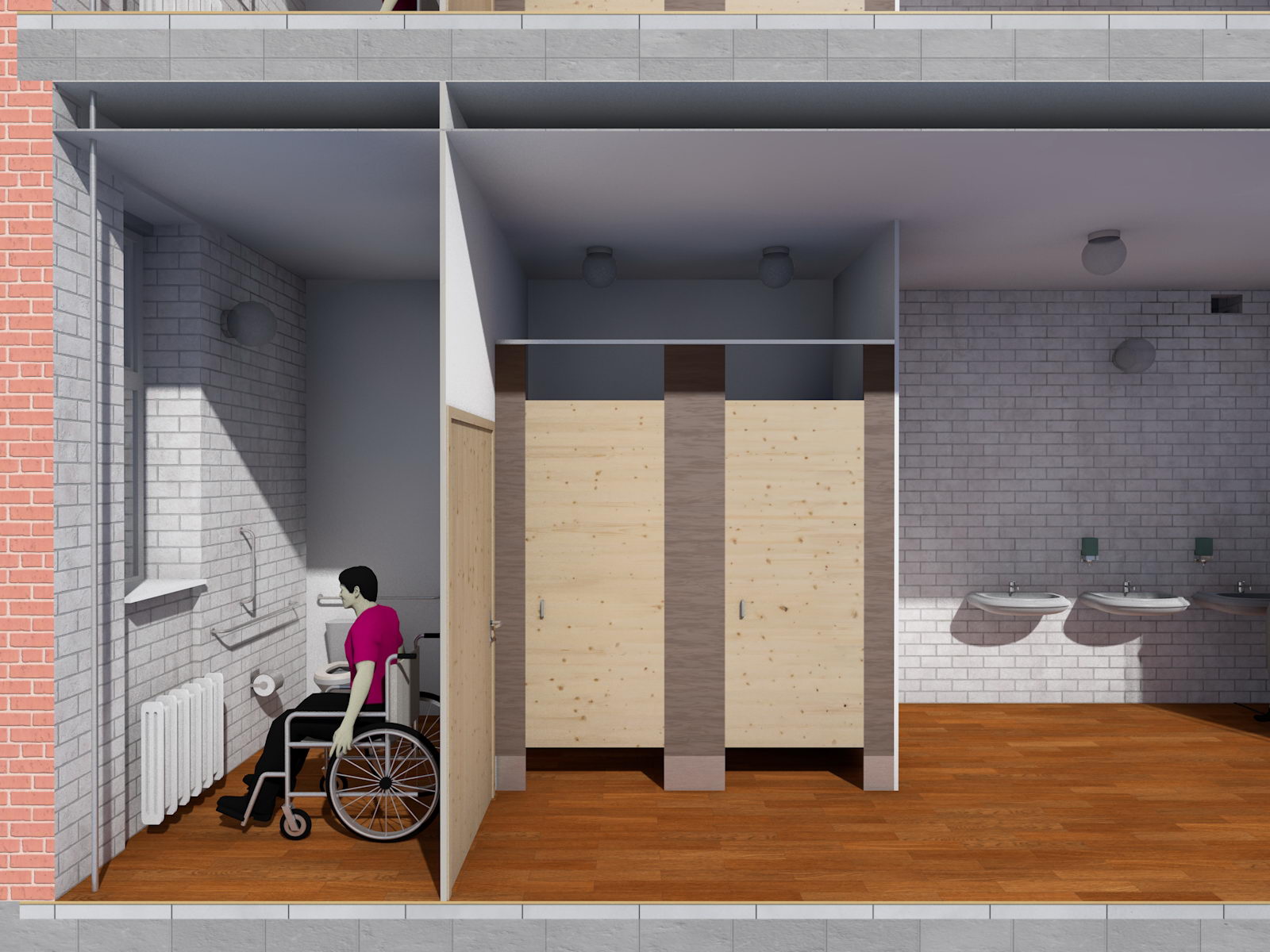

1 этаж колумбария - санузлы

1 этаж колумбария

1 этаж колумбария - санузлы



1 этаж колумбария - санузлы

1 этаж колумбария - входная группа

1 этаж колумбария - санузлы



1 этаж колумбария - входная группа

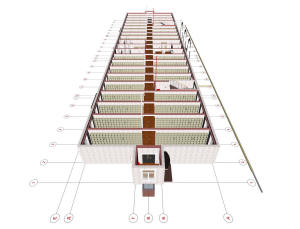

2 этаж колумбария

2 этаж колумбария

2 этаж колумбария



2 этаж колумбария

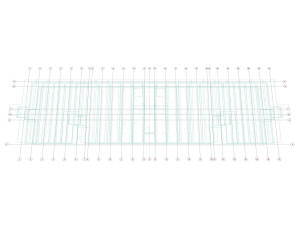

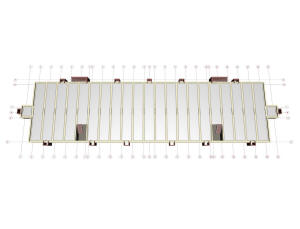

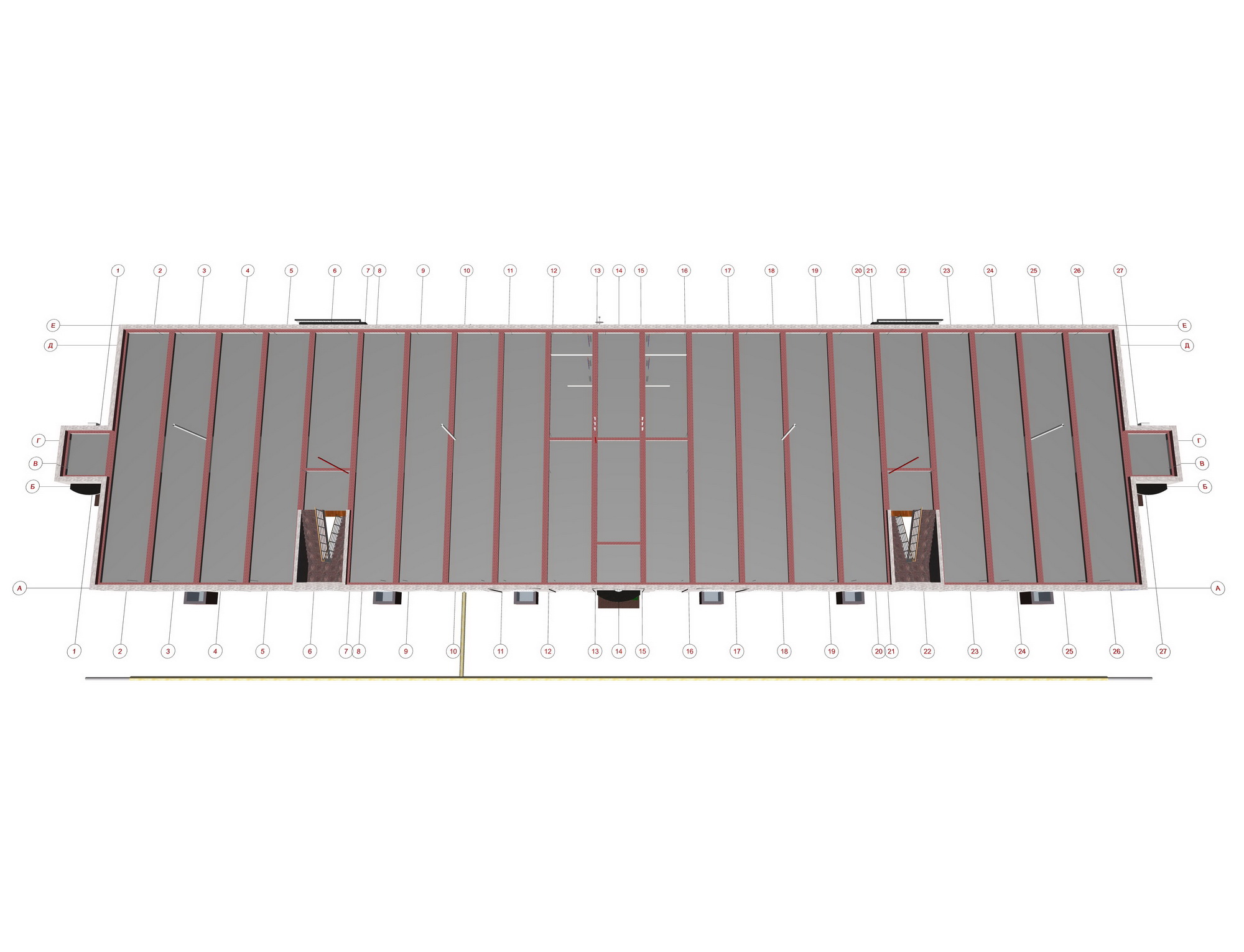

План подвесных потолков колумбария

Подвесные потолки 1 этажа колумбария

План подвесных потолков колумбария



Подвесные потолки 1 этажа колумбария

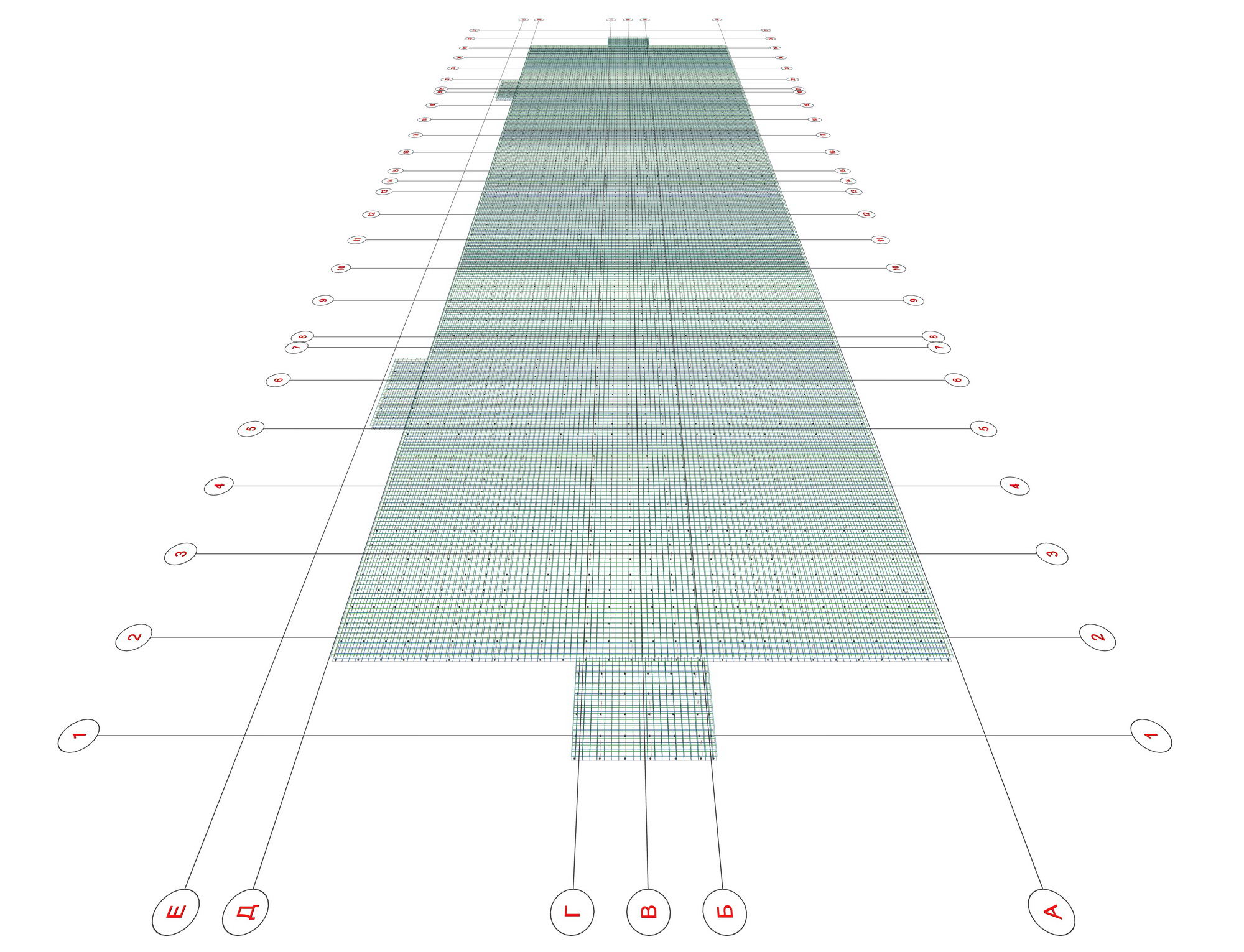

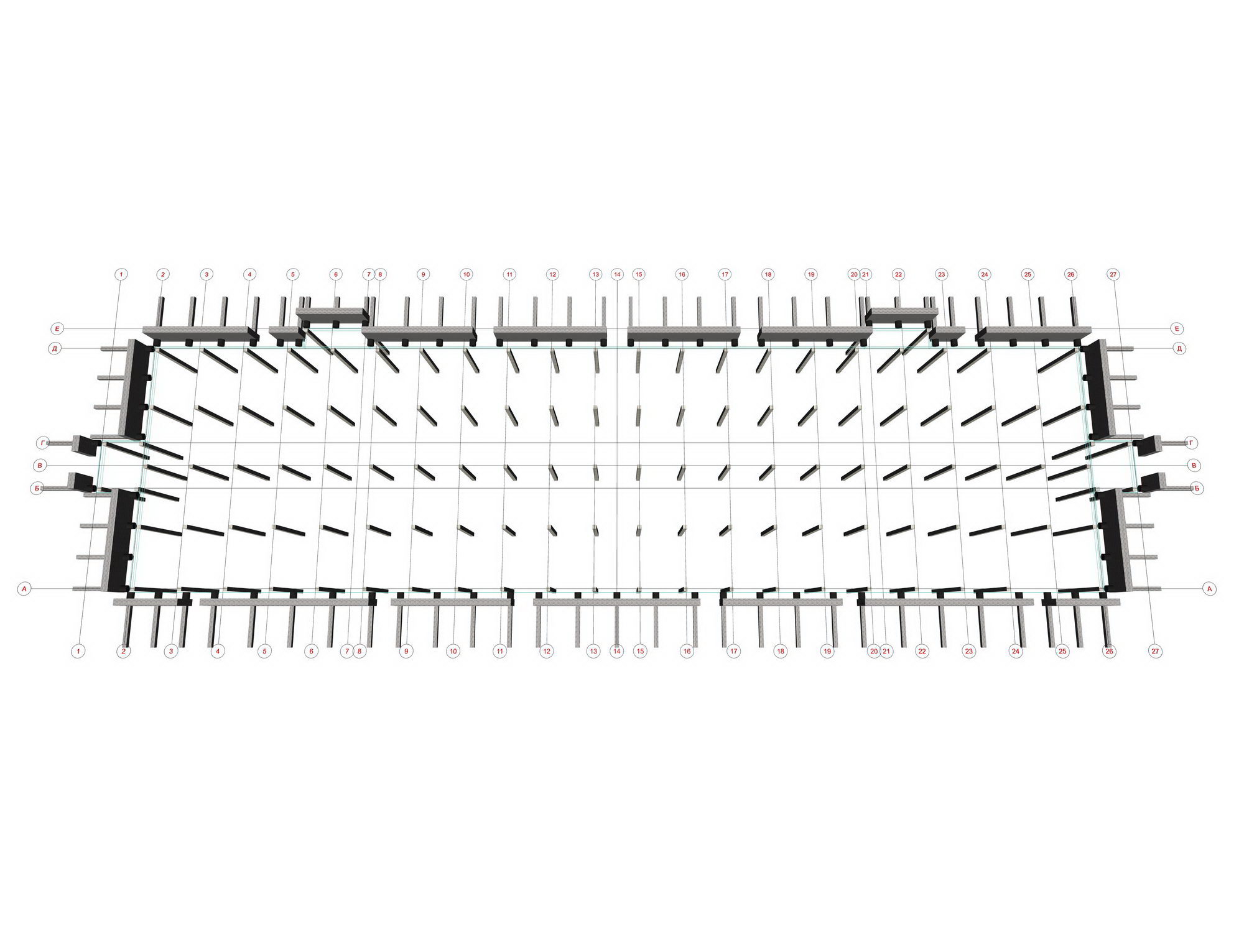

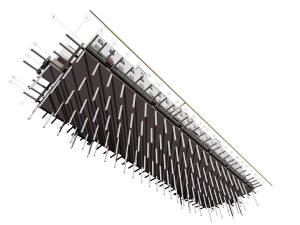

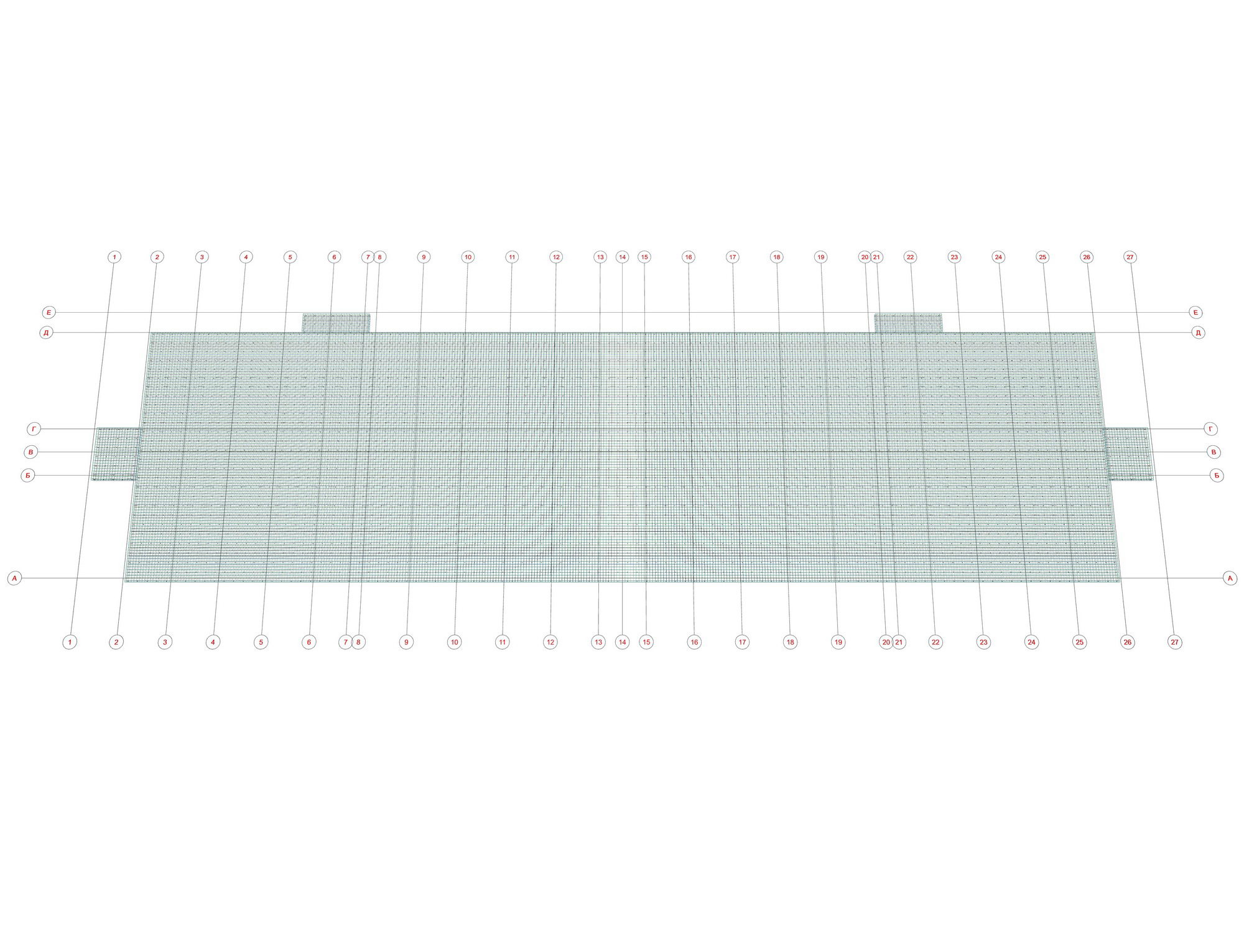

Армирование фундамента колумбария

Армирование фундамента колумбария

Армирование фундамента колумбария



Армирование фундамента колумбария



Сейсмоустойчивый фундамент колумбария

Сейсмоустойчивый фундамент колумбария

Сейсмоустойчивый фундамент колумбария



Сейсмоустойчивый фундамент колумбария

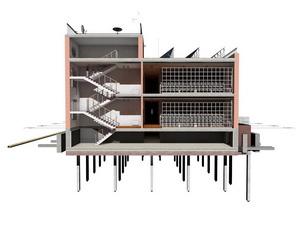

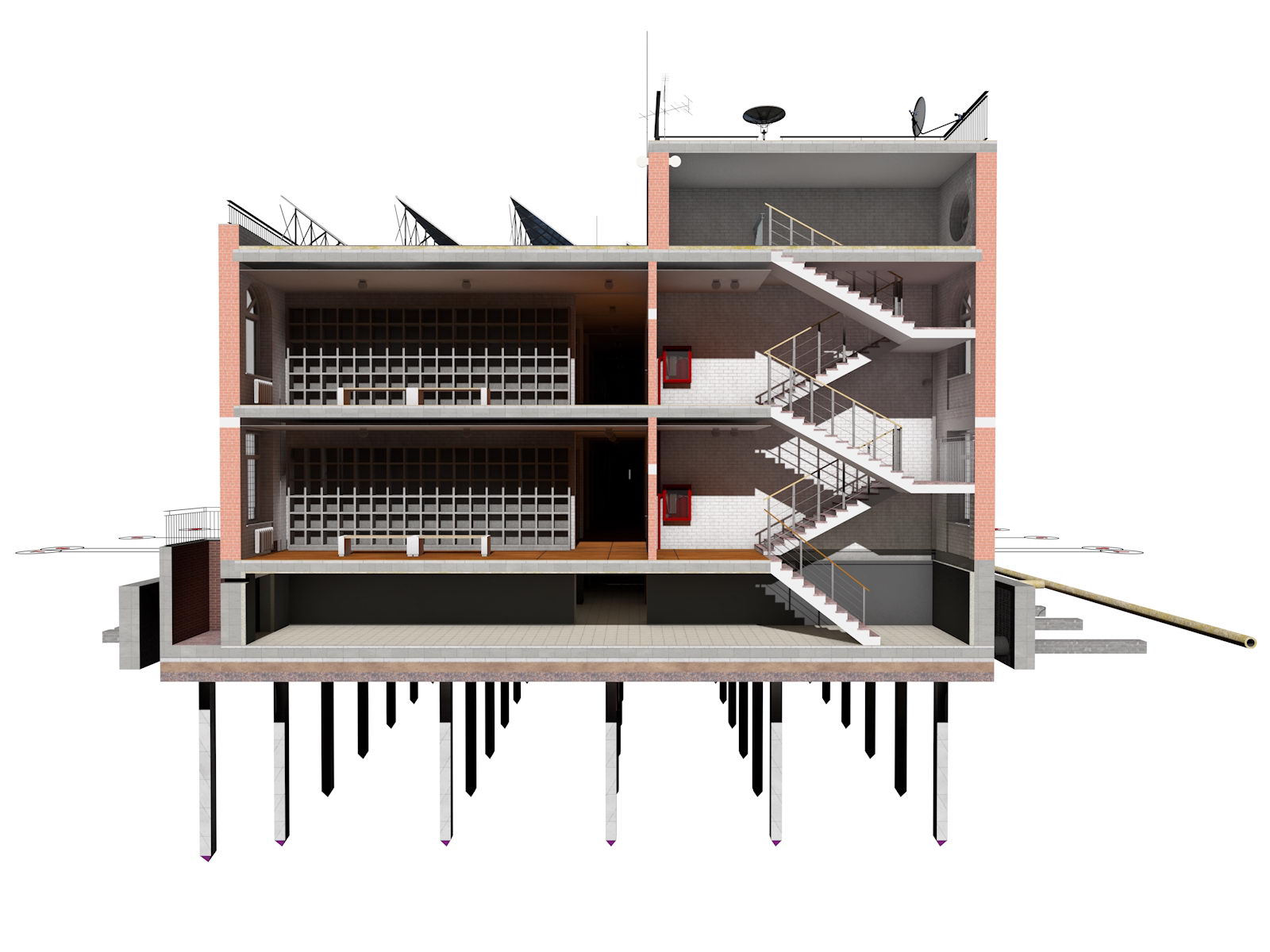

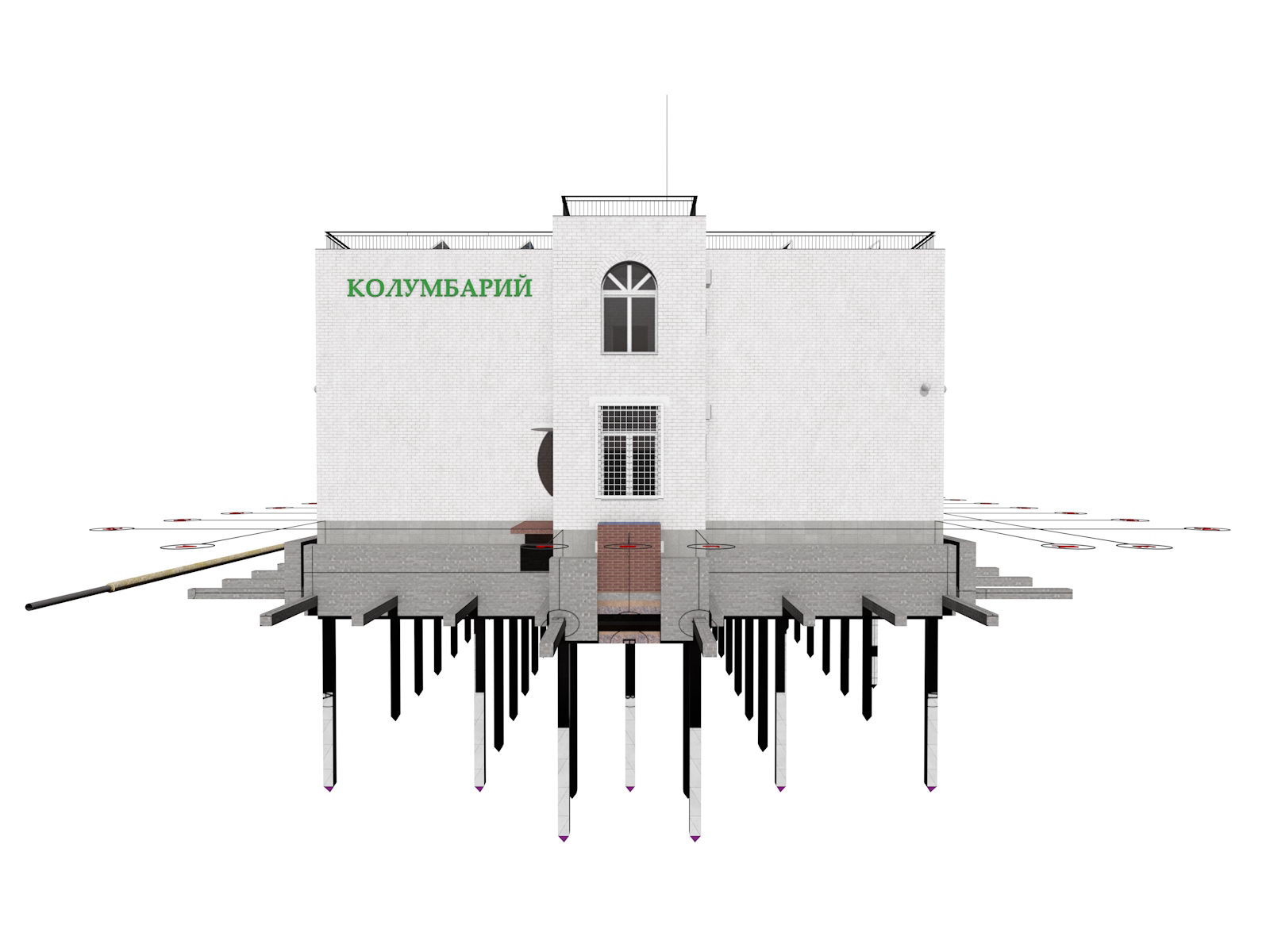

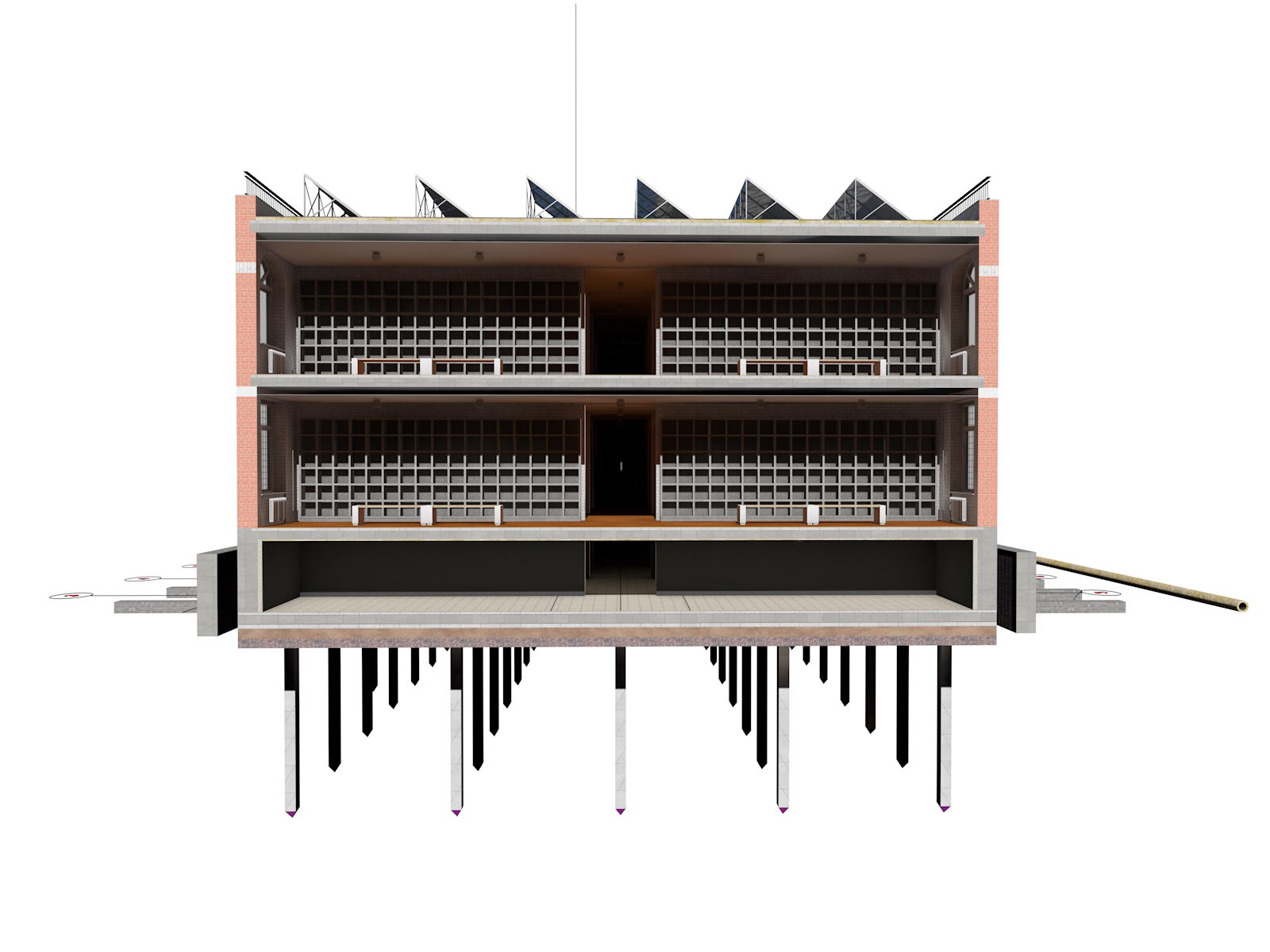

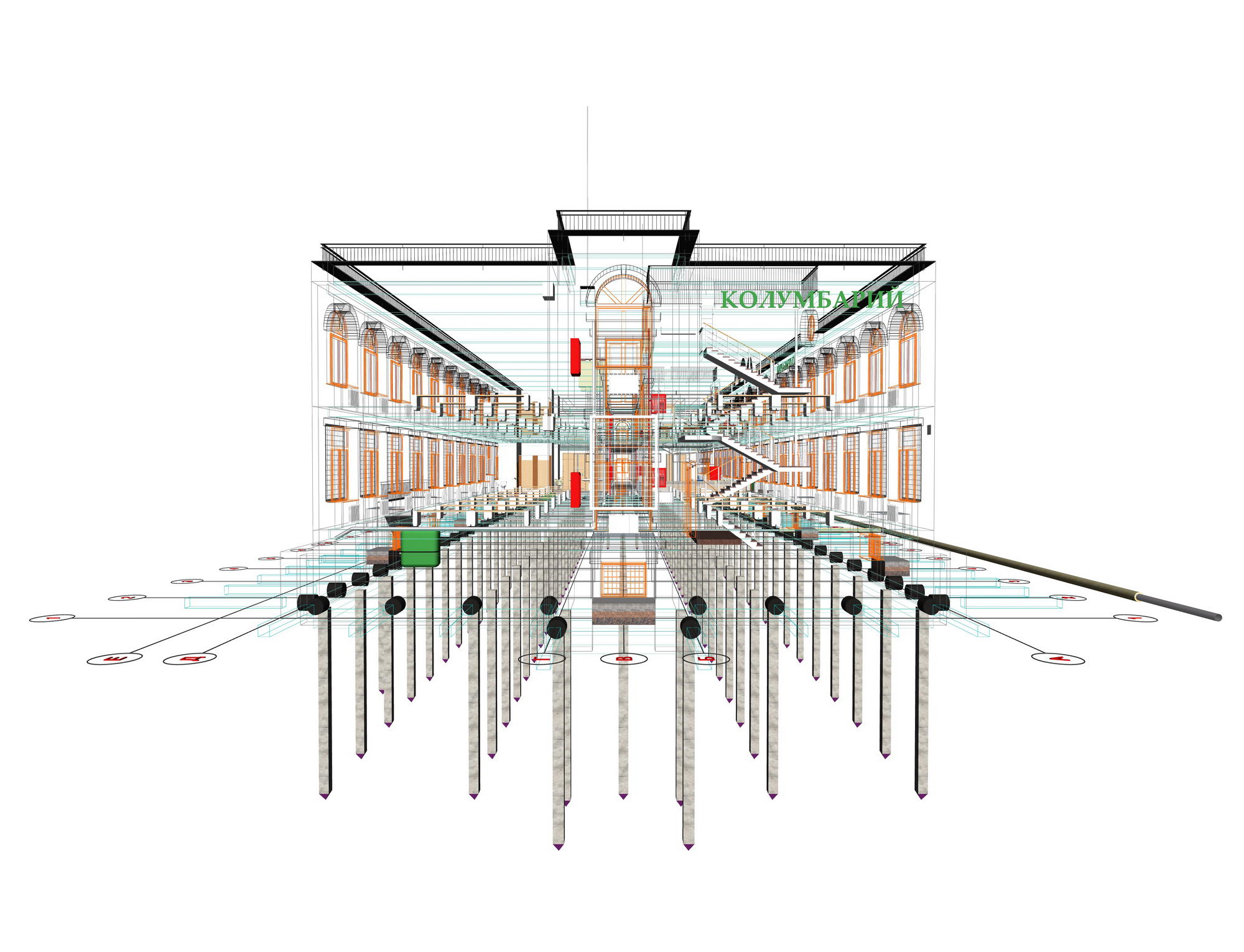

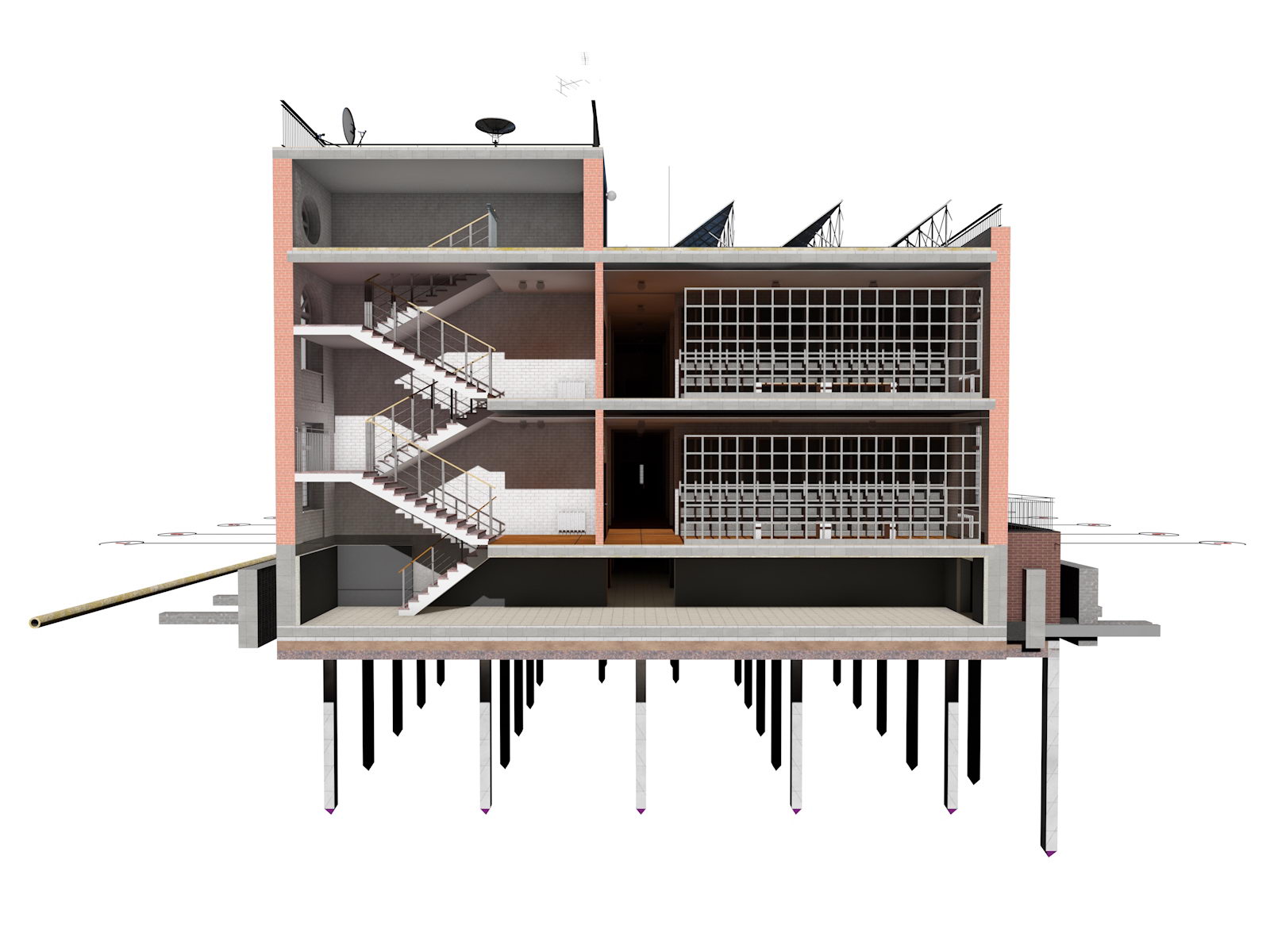

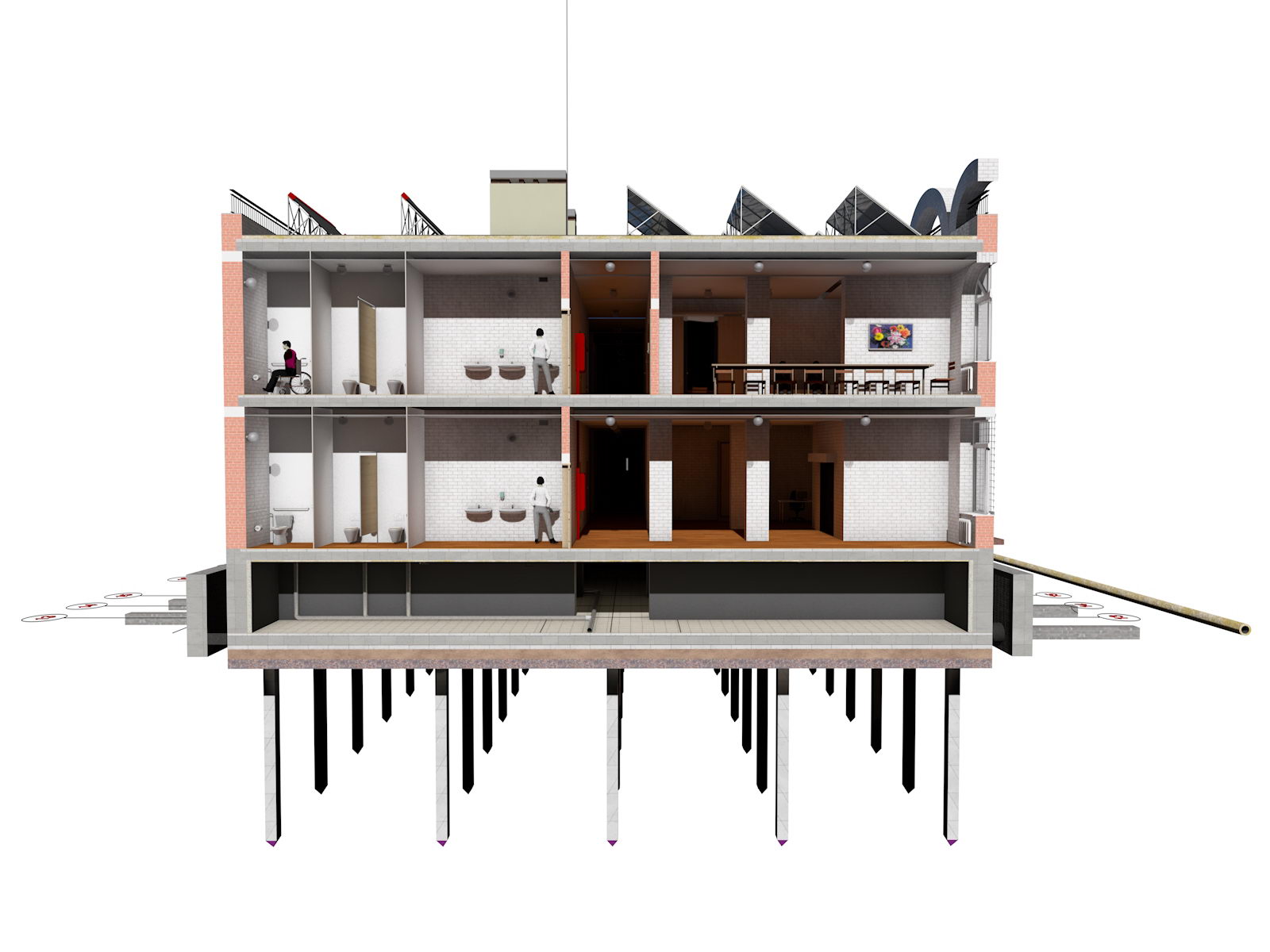

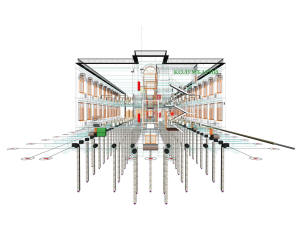

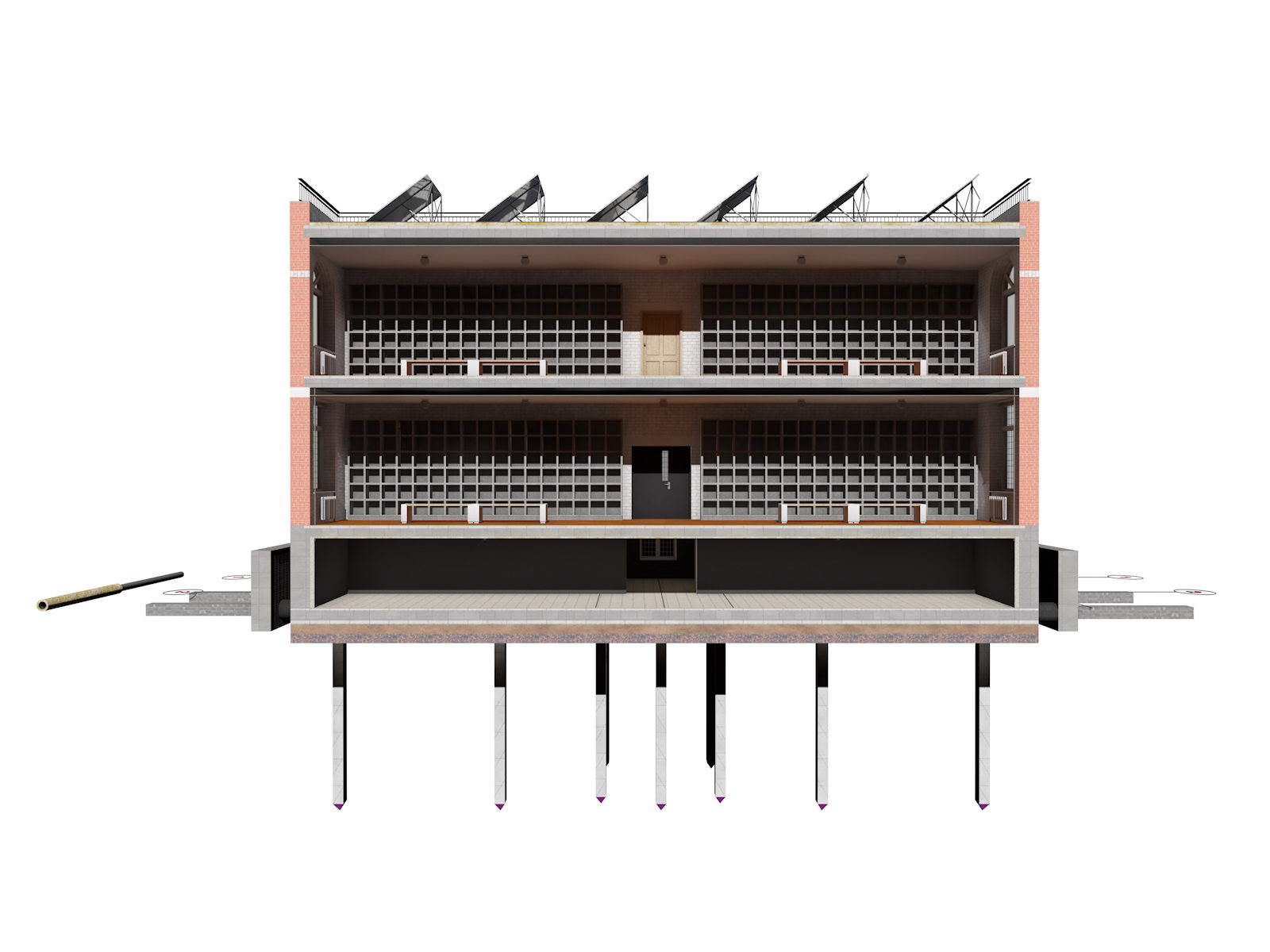

Поперечный разрез колумбария

Поперечный разрез колумбария

Поперечный разрез колумбария



Поперечный разрез колумбария



Поперечный разрез колумбария

Поперечный разрез колумбария

Поперечный разрез колумбария



Поперечный разрез колумбария

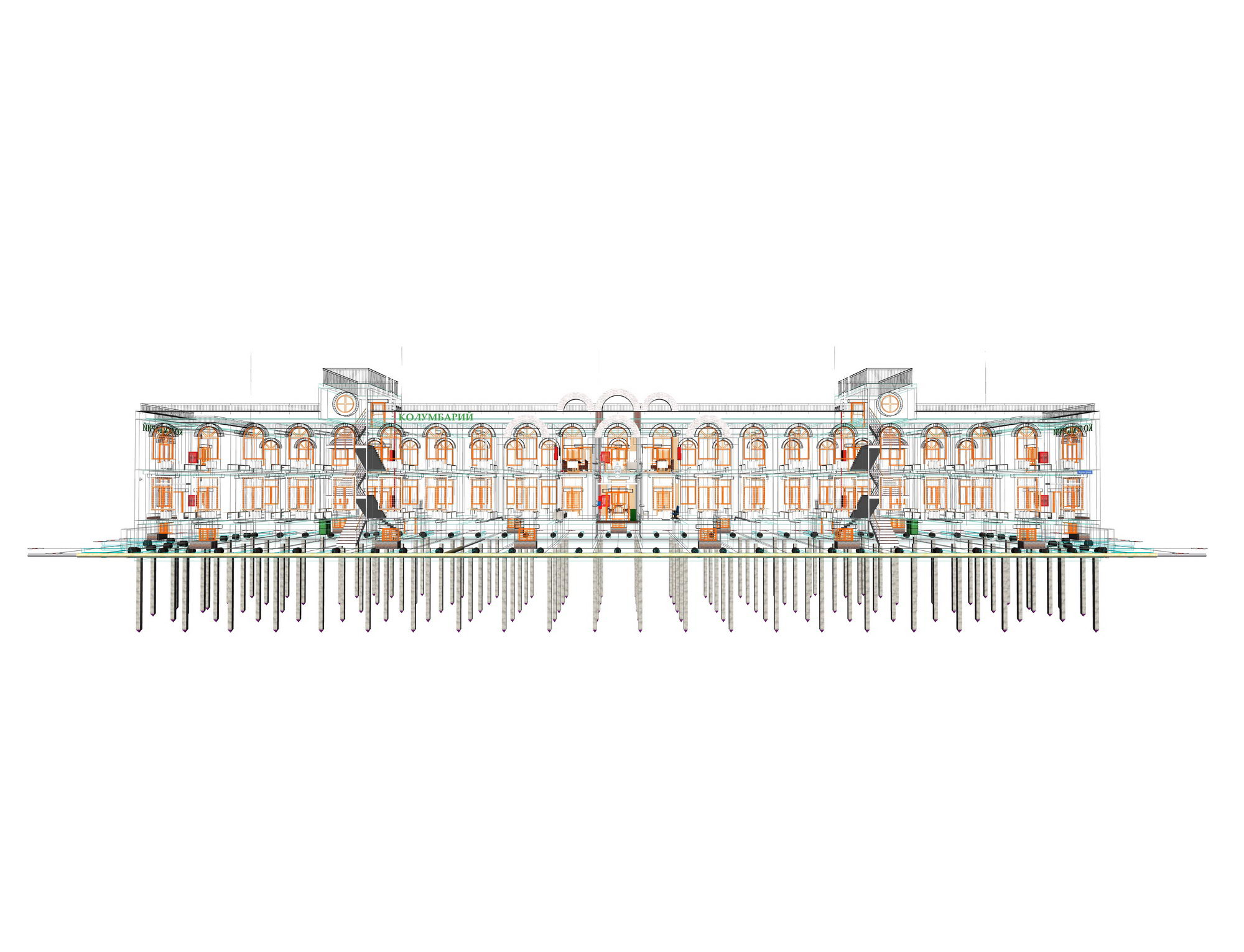

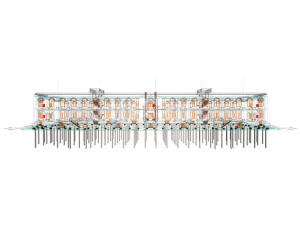

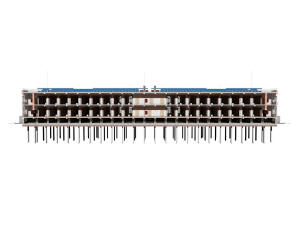

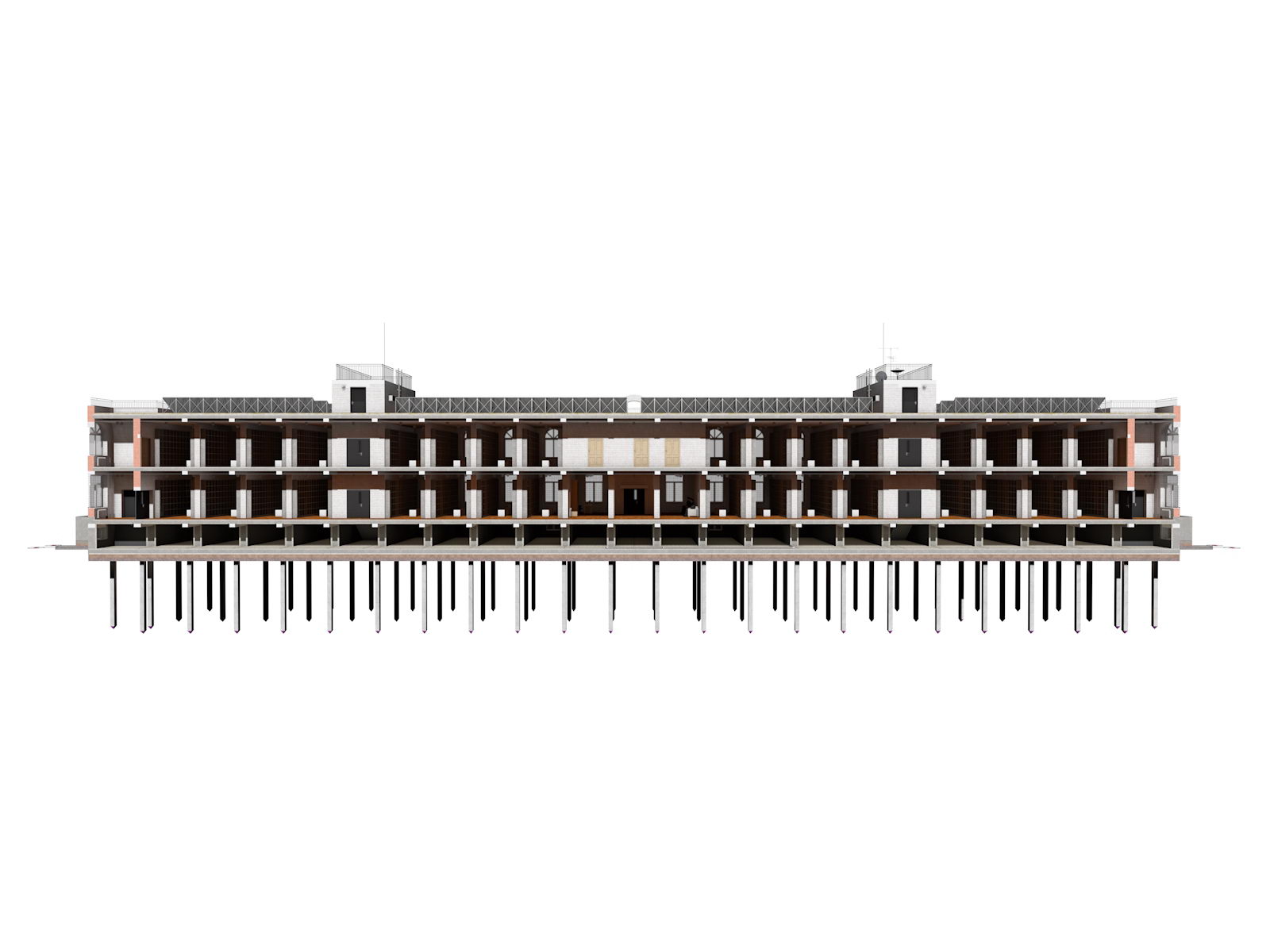

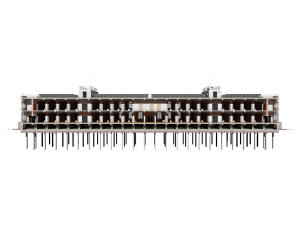

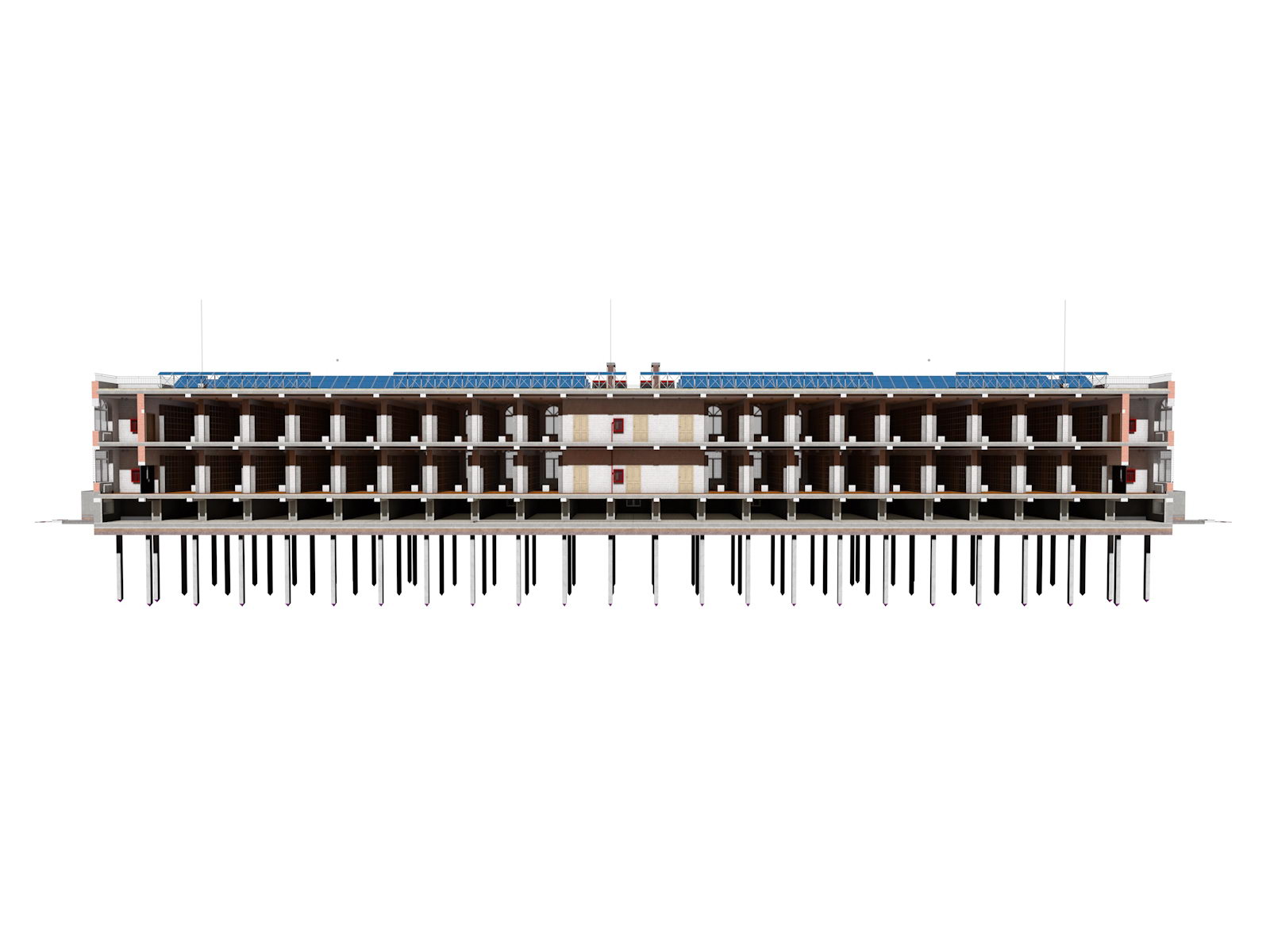

Продольный разрез колумбария

Продольный разрез колумбария

Продольный разрез колумбария



Продольный разрез колумбария



Продольный разрез колумбария

Поперечный разрез колумбария

Продольный разрез колумбария



Поперечный разрез колумбария

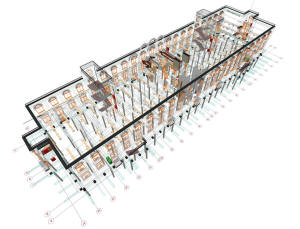

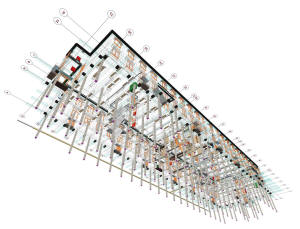

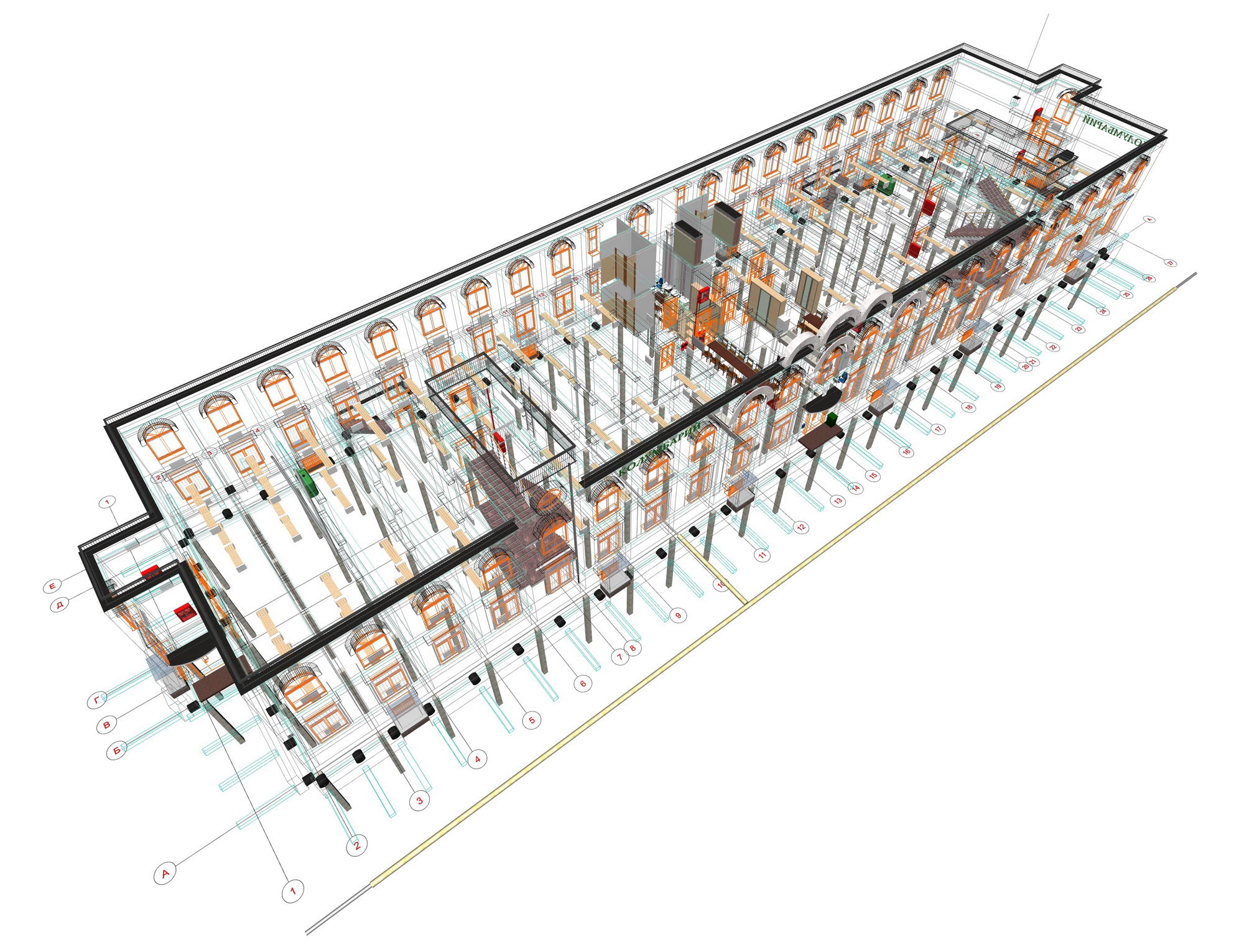

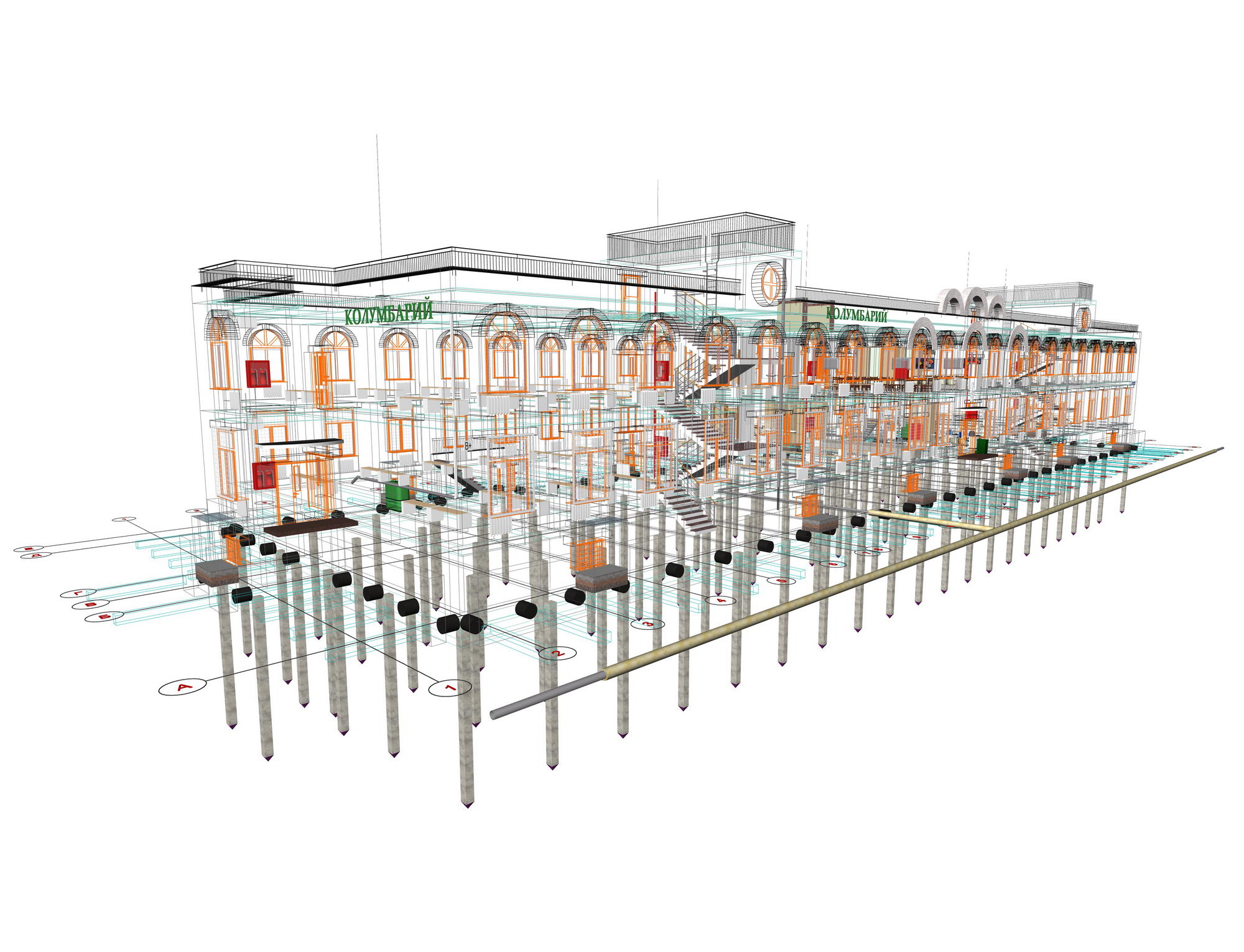

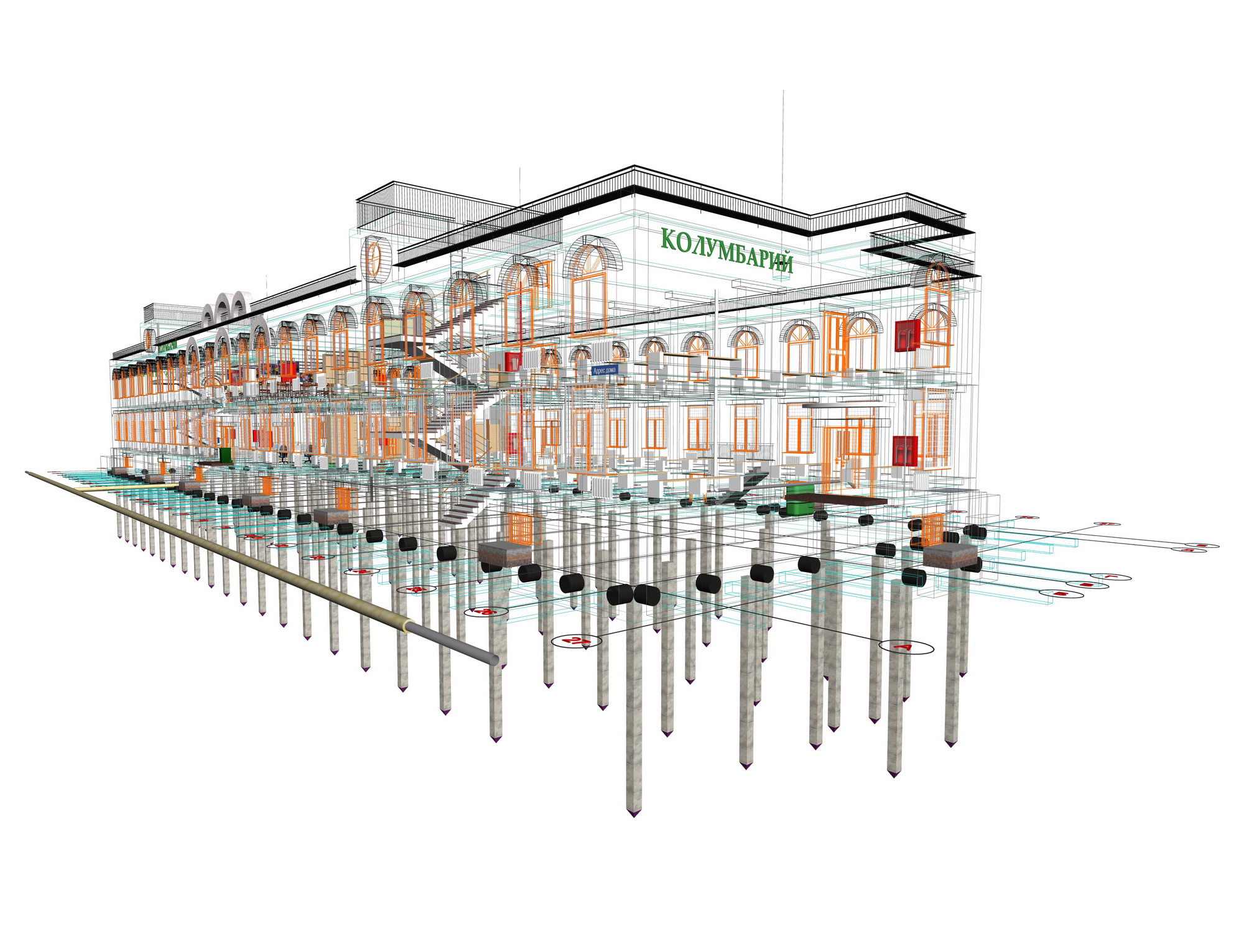

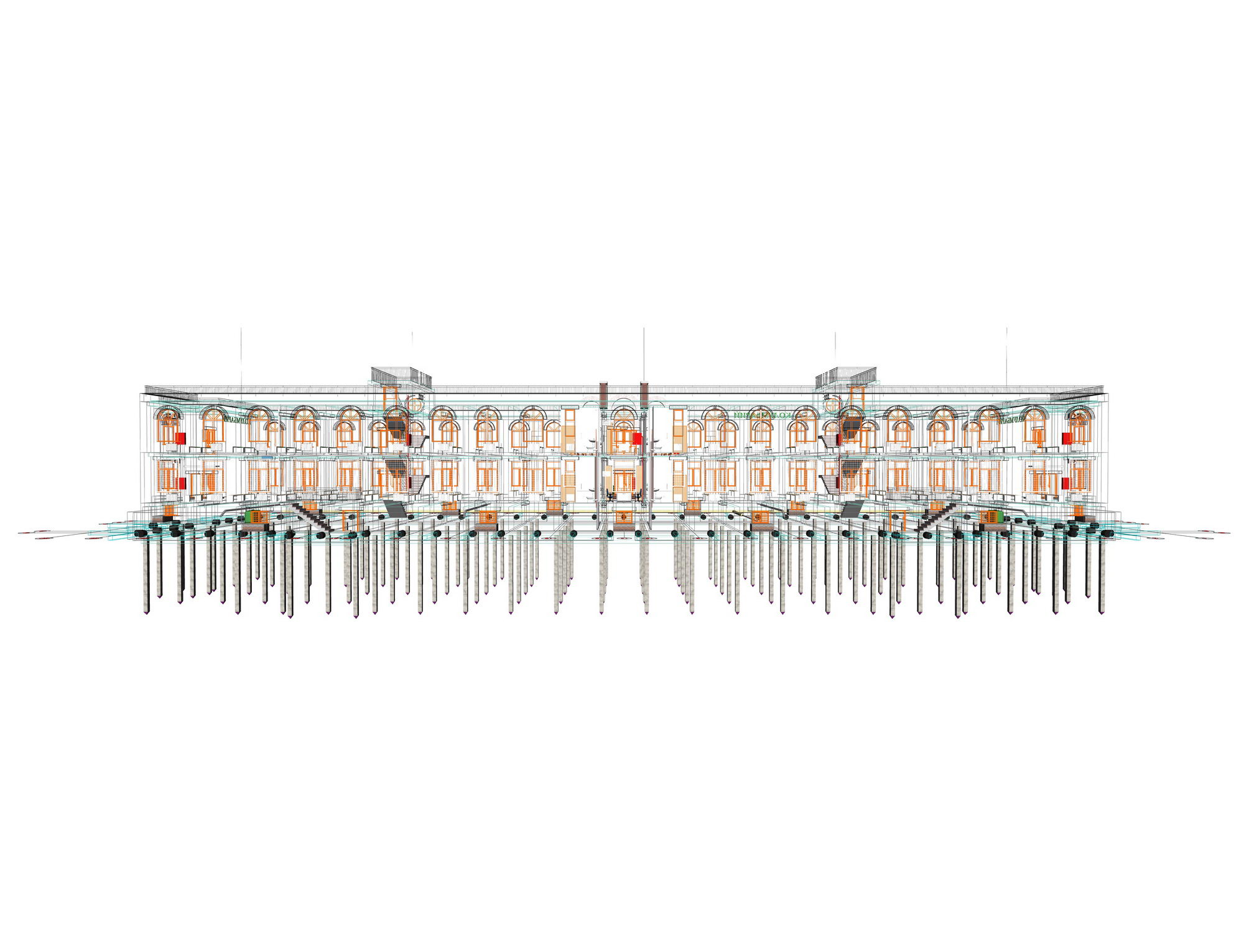

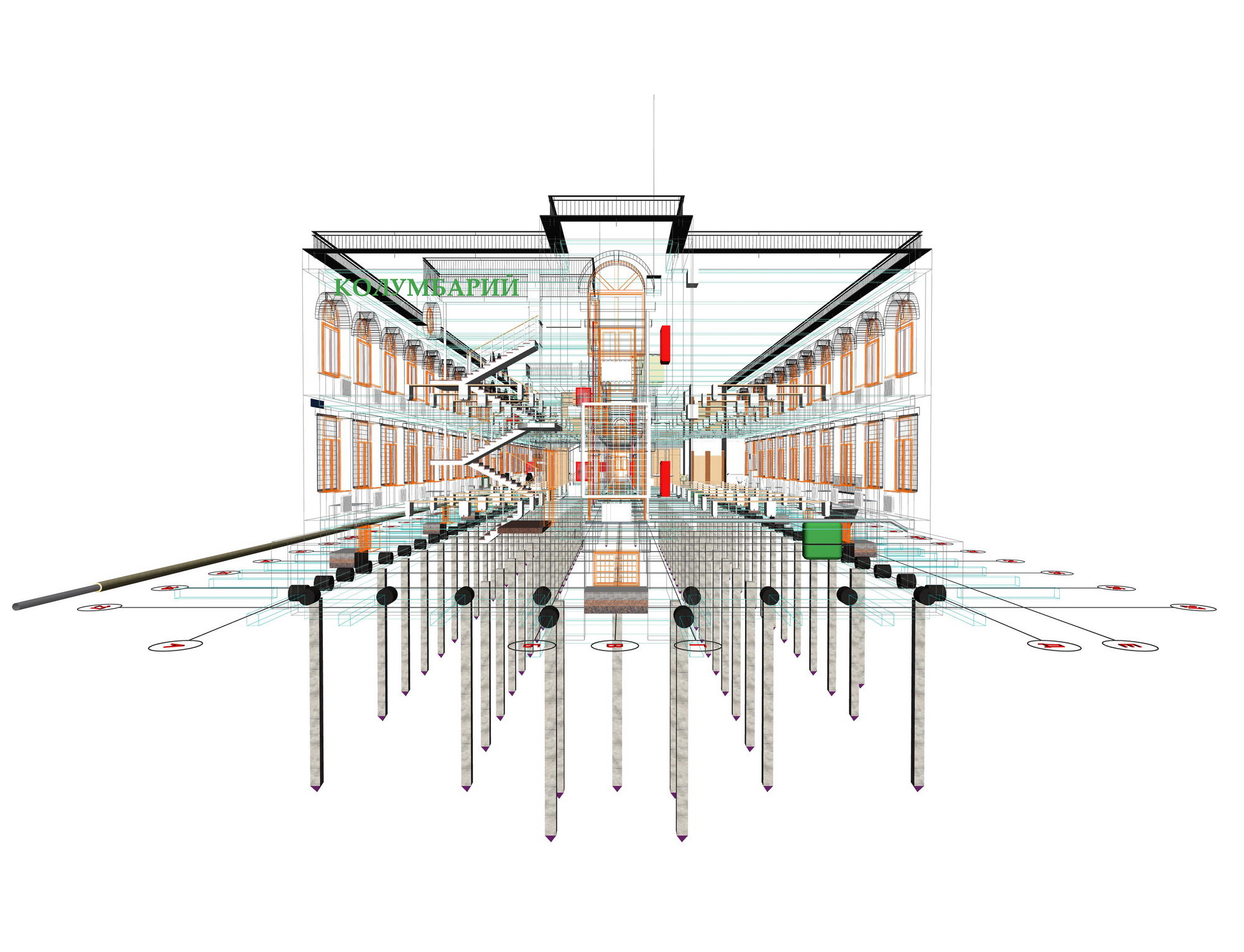

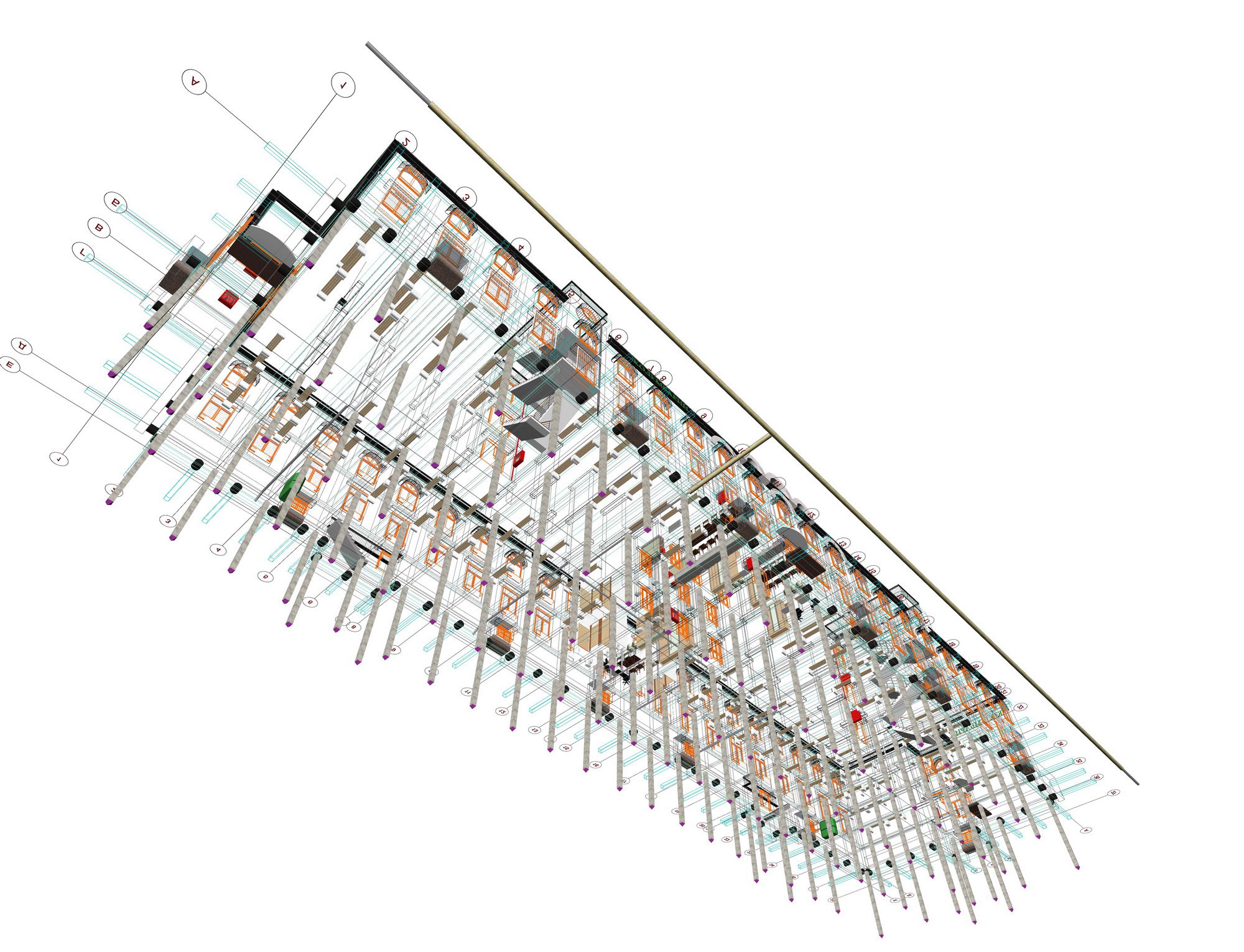

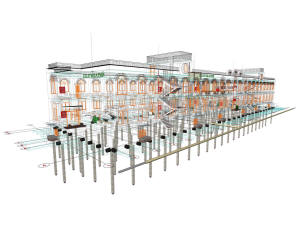

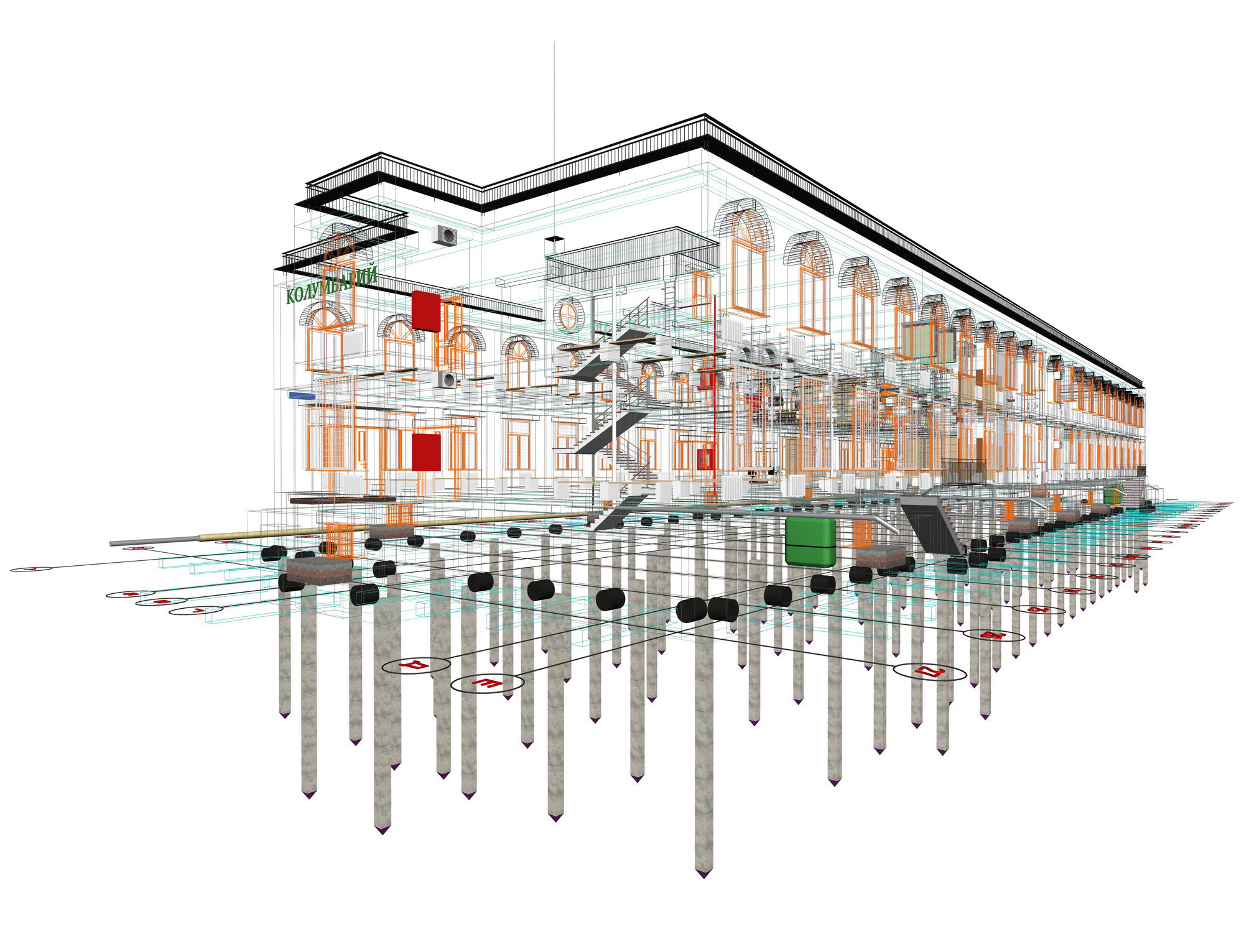

Каркас колумбария

Каркас колумбария

Каркас колумбария



Каркас колумбария



Каркас колумбария

Каркас колумбария

Каркас колумбария



Каркас колумбария



Каркас колумбария

Каркас колумбария

Каркас колумбария



Каркас колумбария



Каркас колумбария

Каркас колумбария

Каркас колумбария



Каркас колумбария



Каркас колумбария

Каркас колумбария

Каркас колумбария



Каркас колумбария



Каркас колумбария

Каркас колумбария

Каркас колумбария



Каркас колумбария

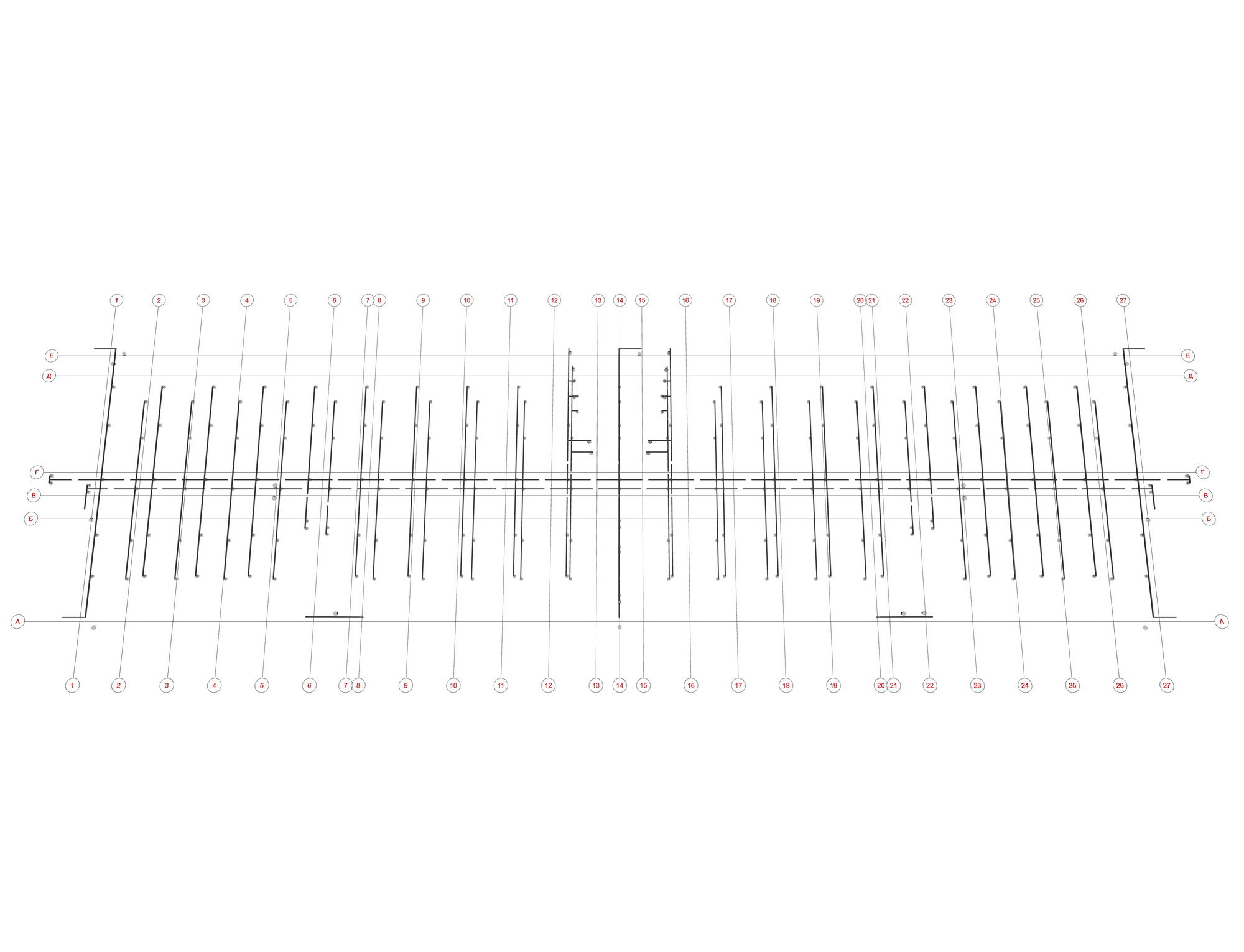

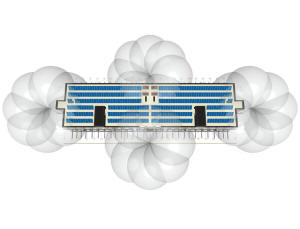

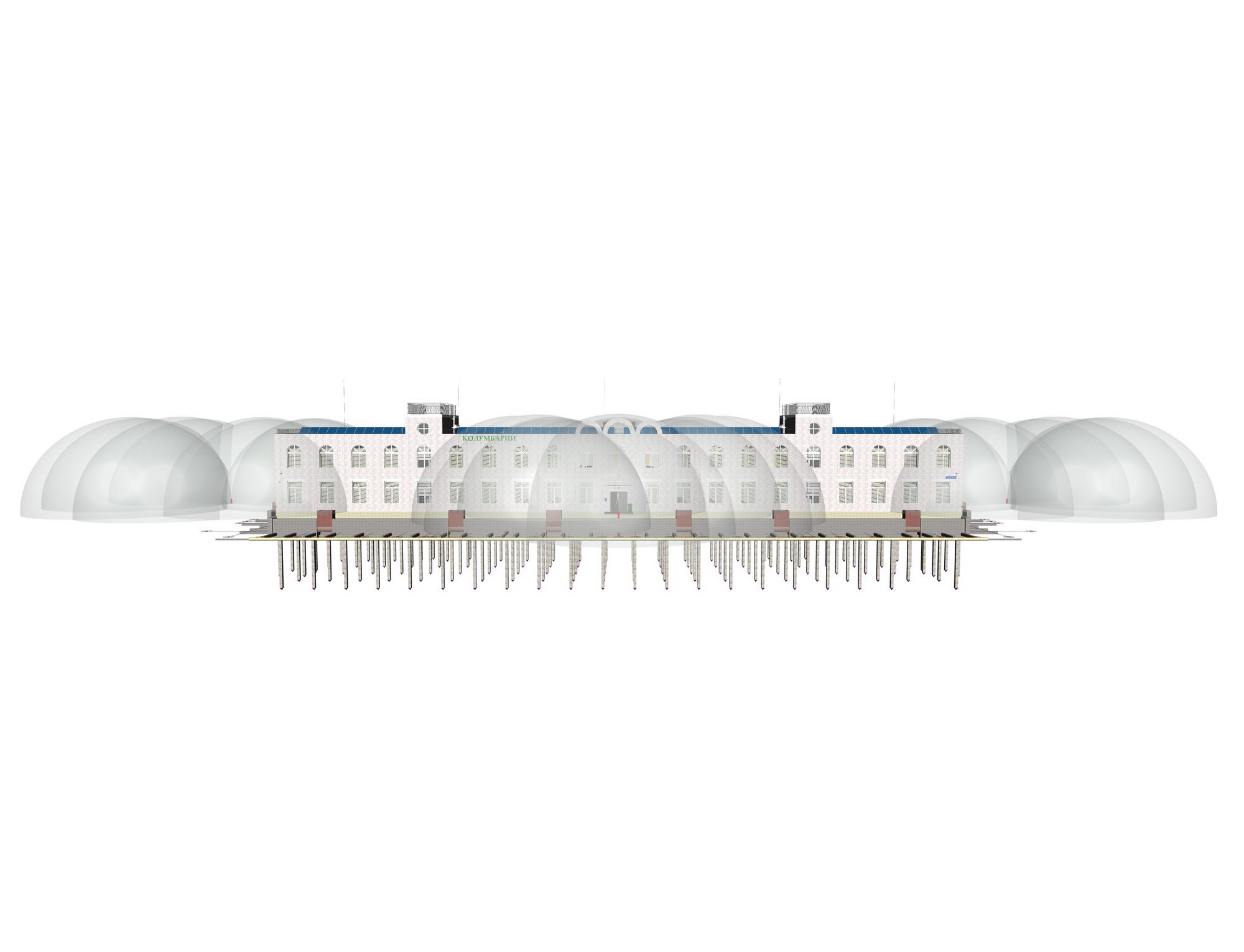

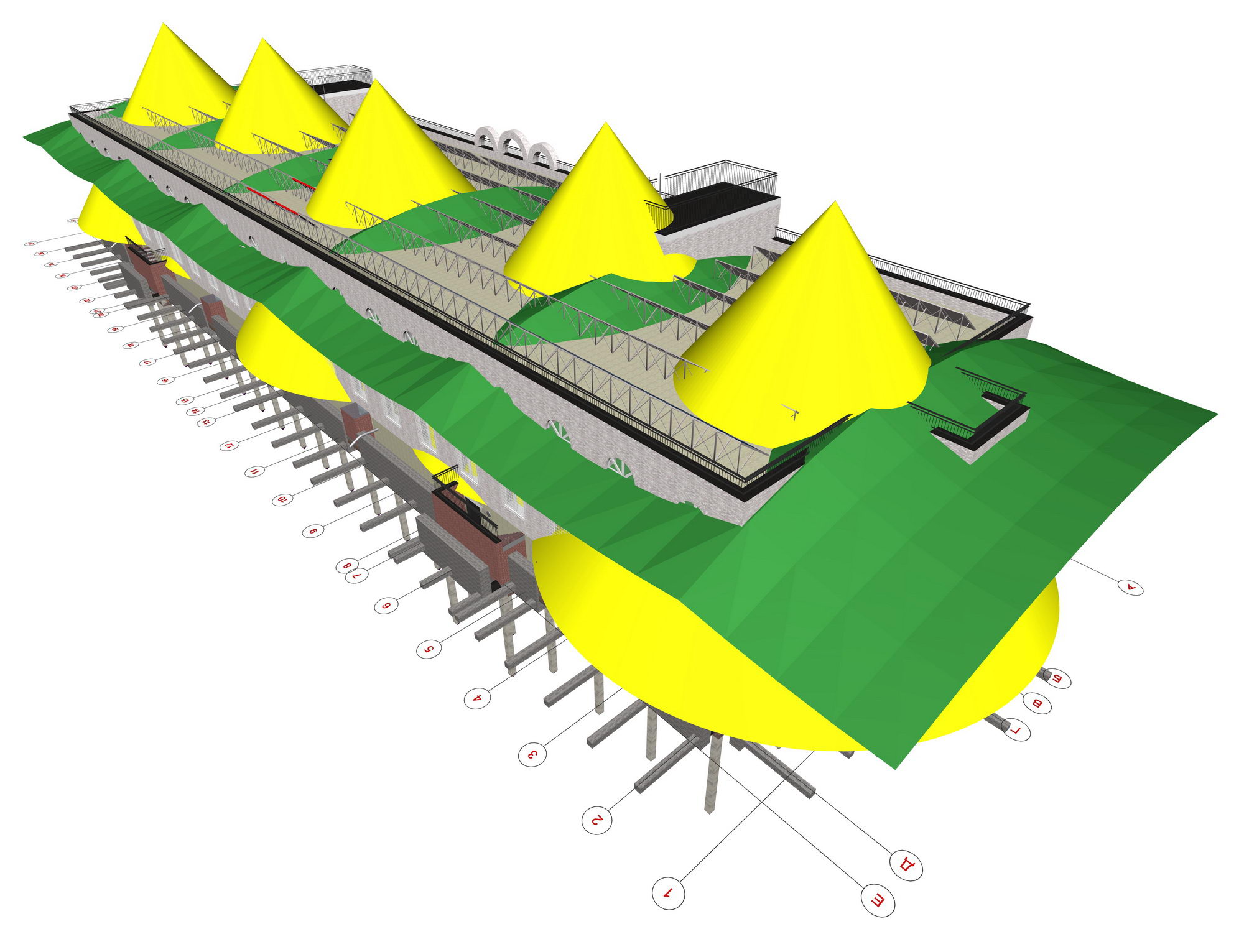

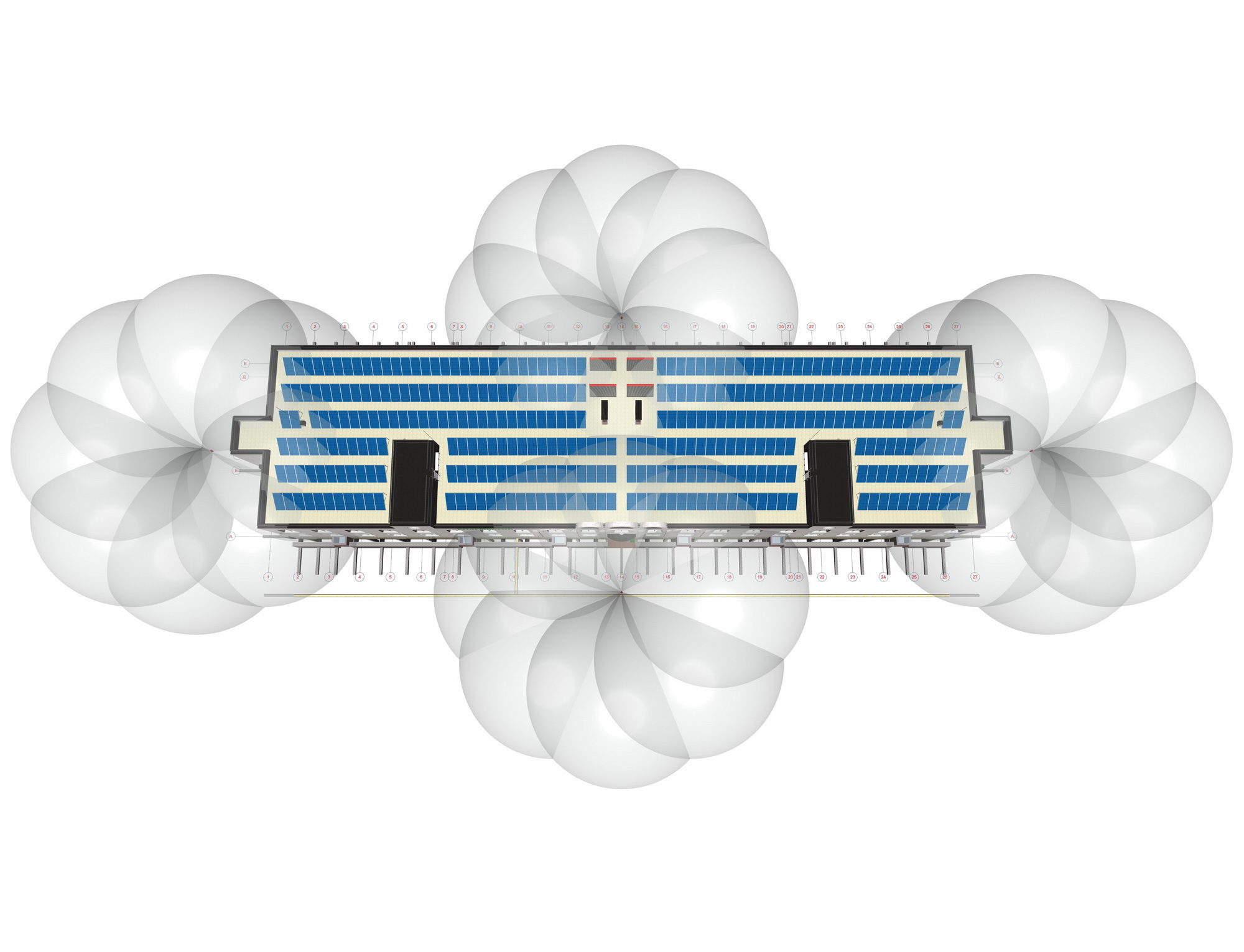

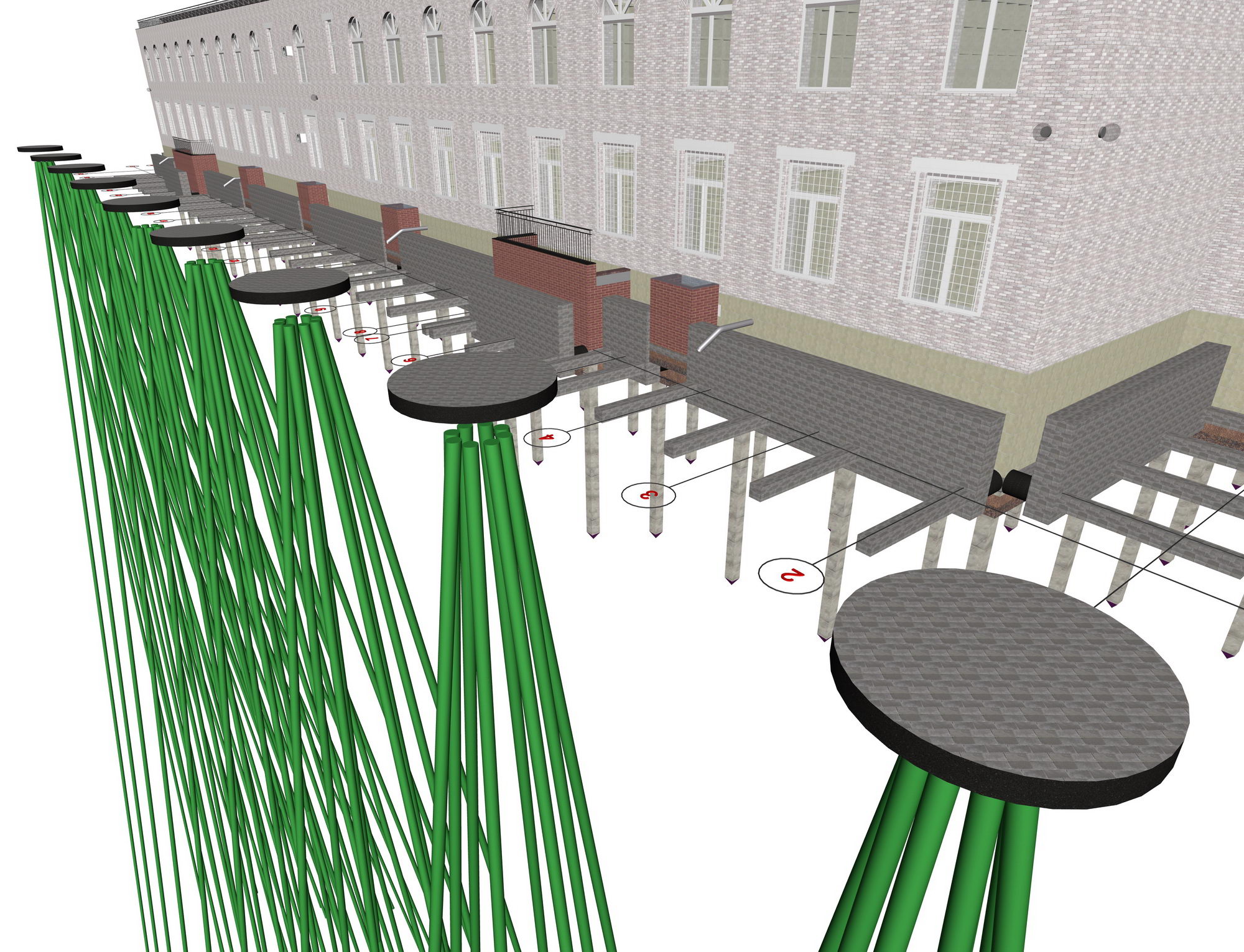

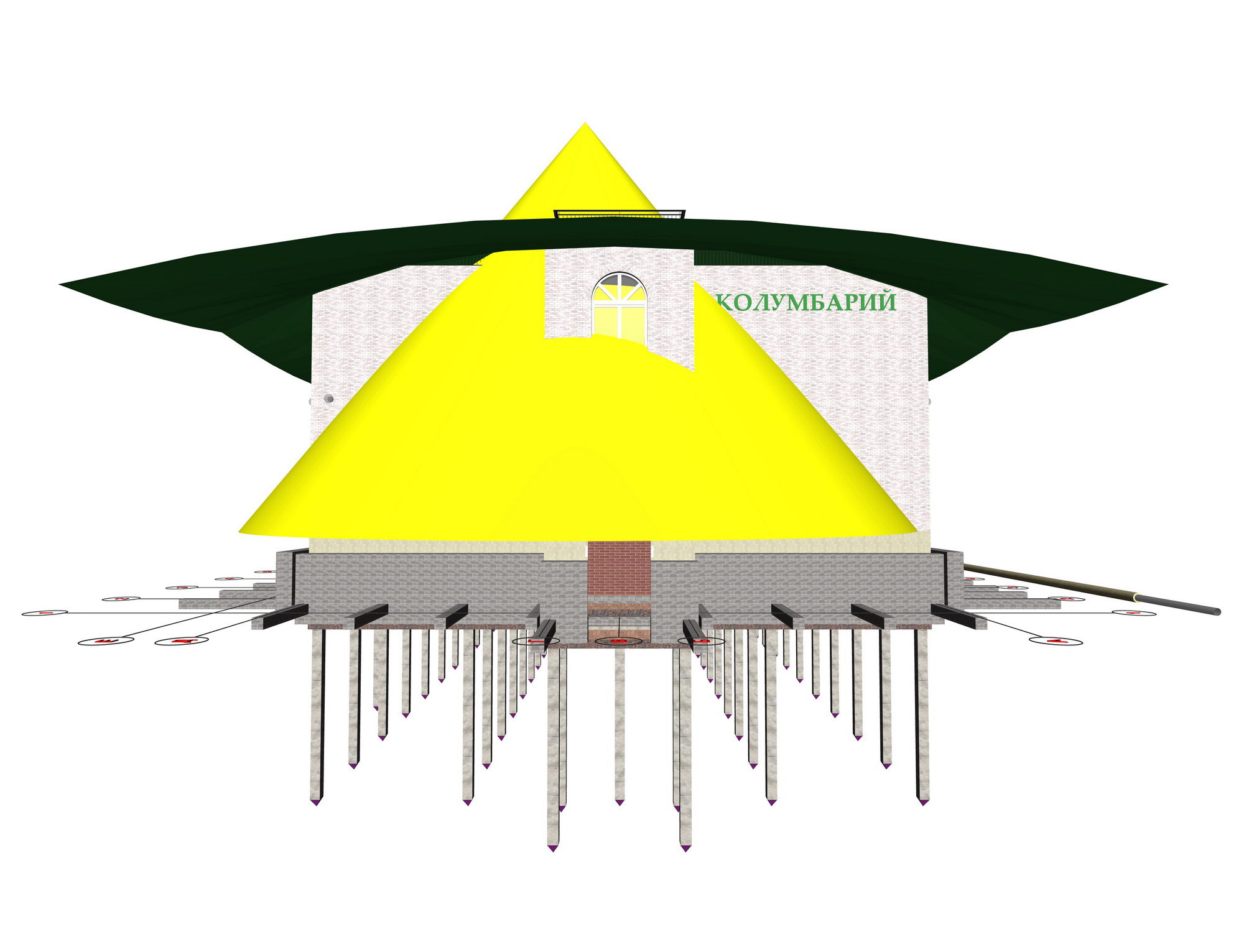

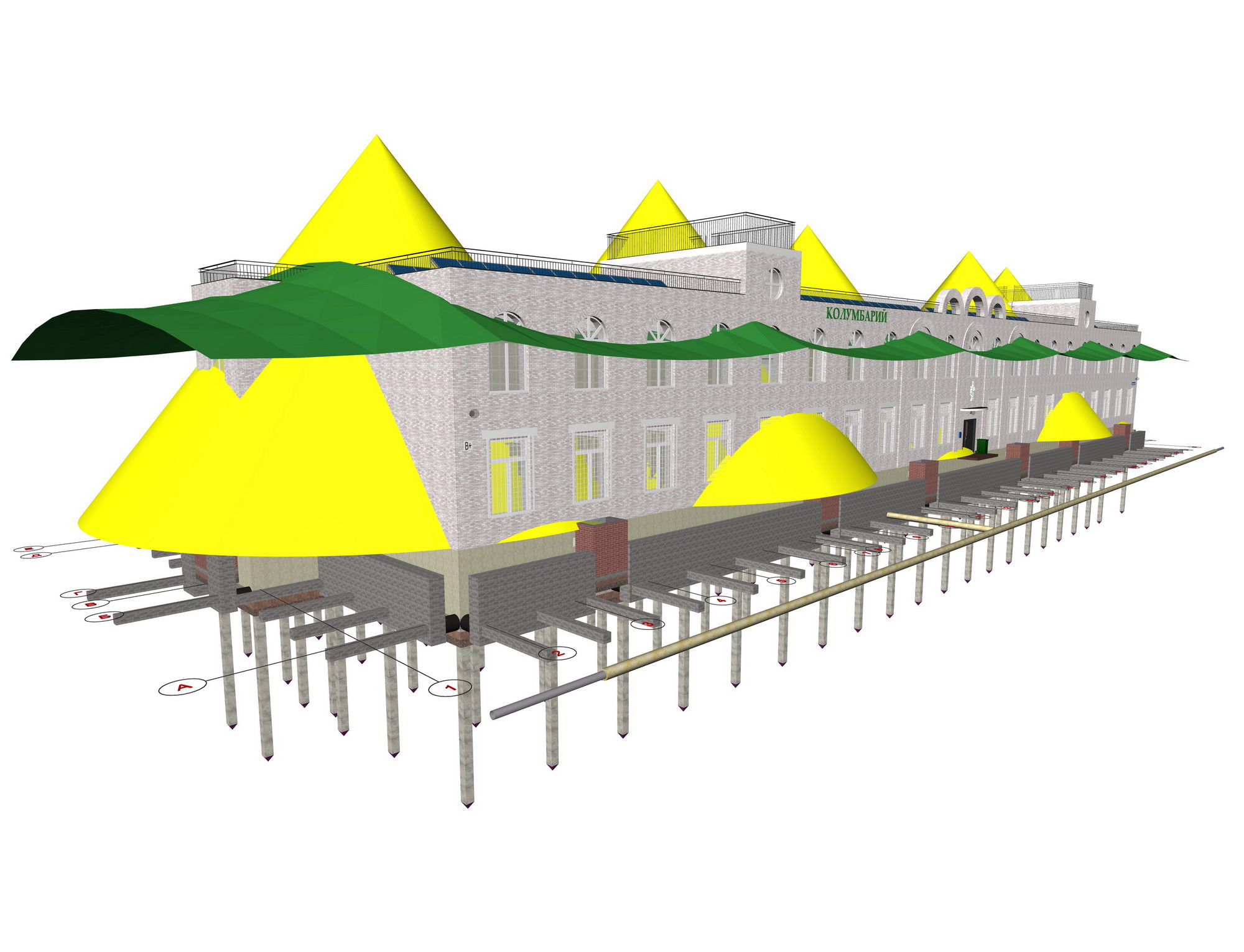

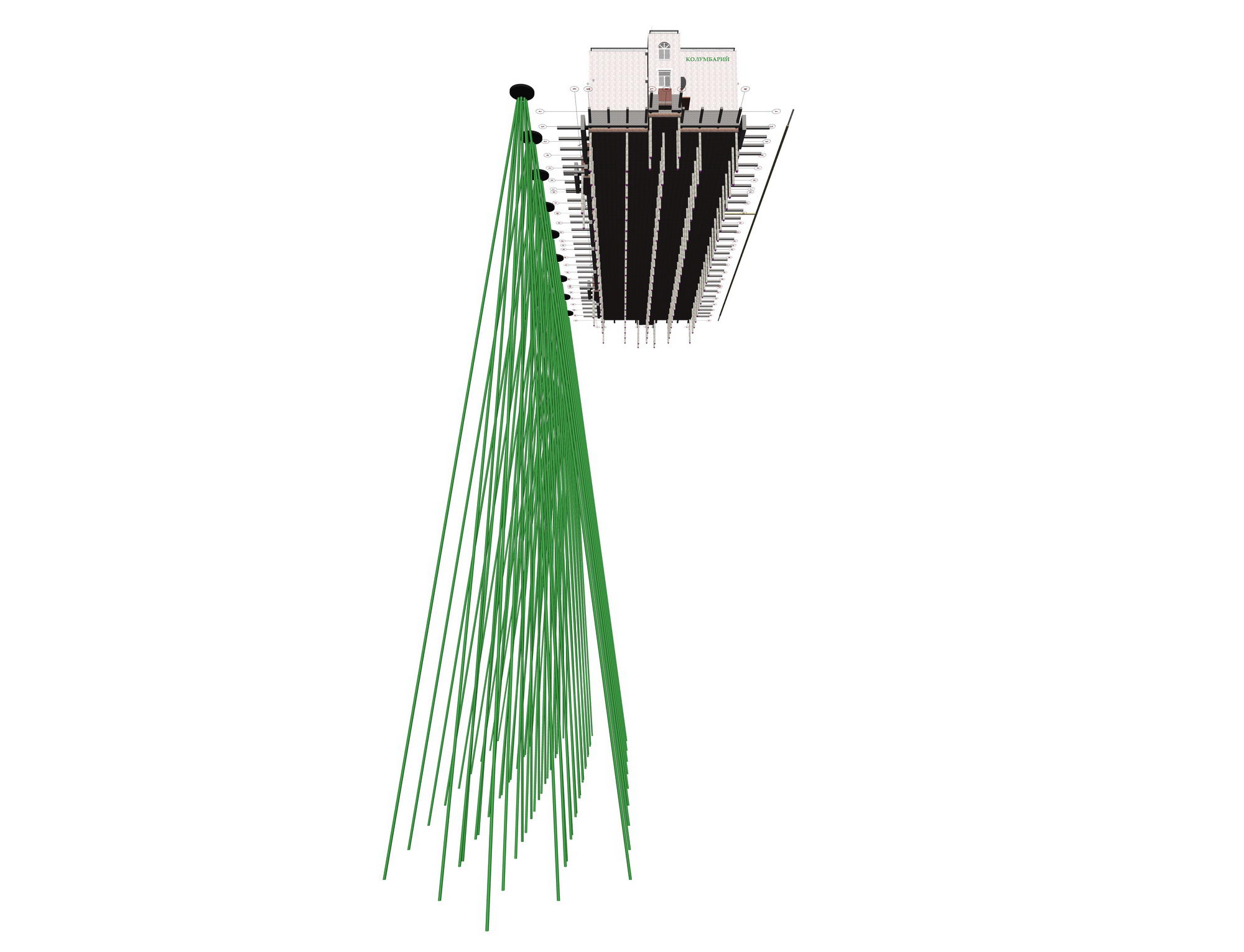

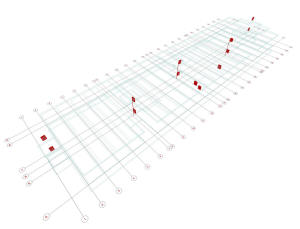

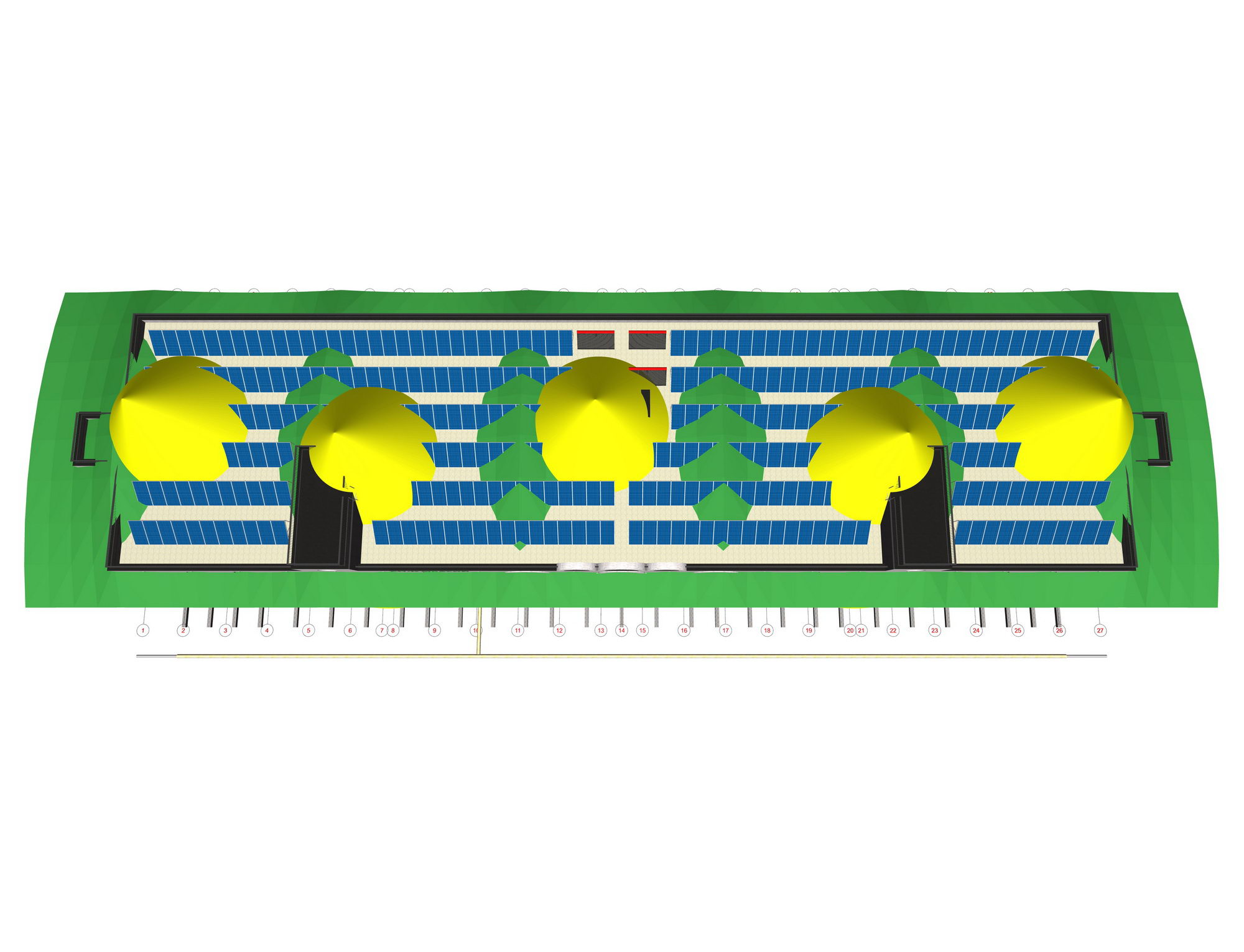

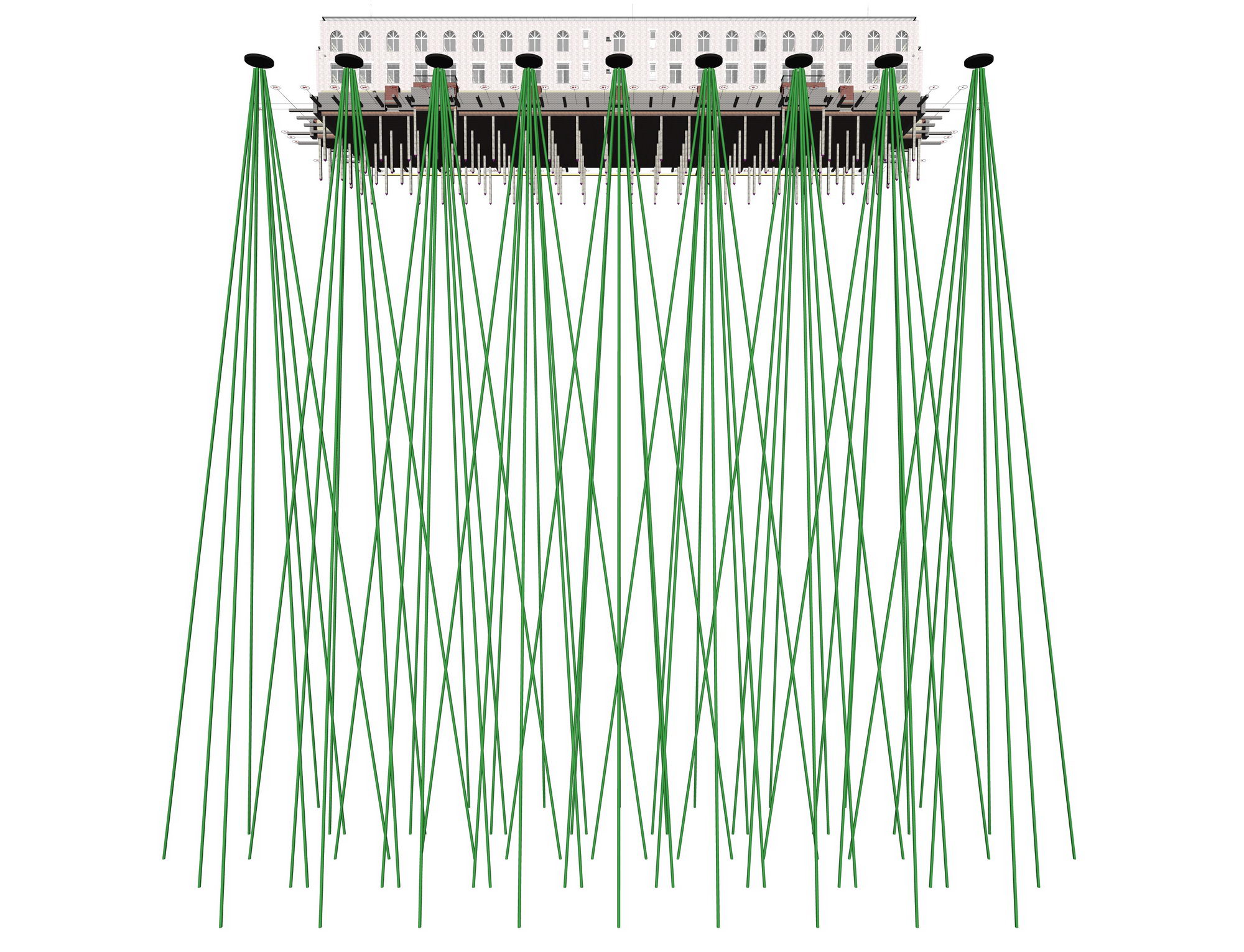

Молниезащита колумбария

Молниезащита колумбария

Молниезащита колумбария



Молниезащита колумбария



Молниезащита колумбария

Молниезащита колумбария

Молниезащита колумбария



Молниезащита колумбария

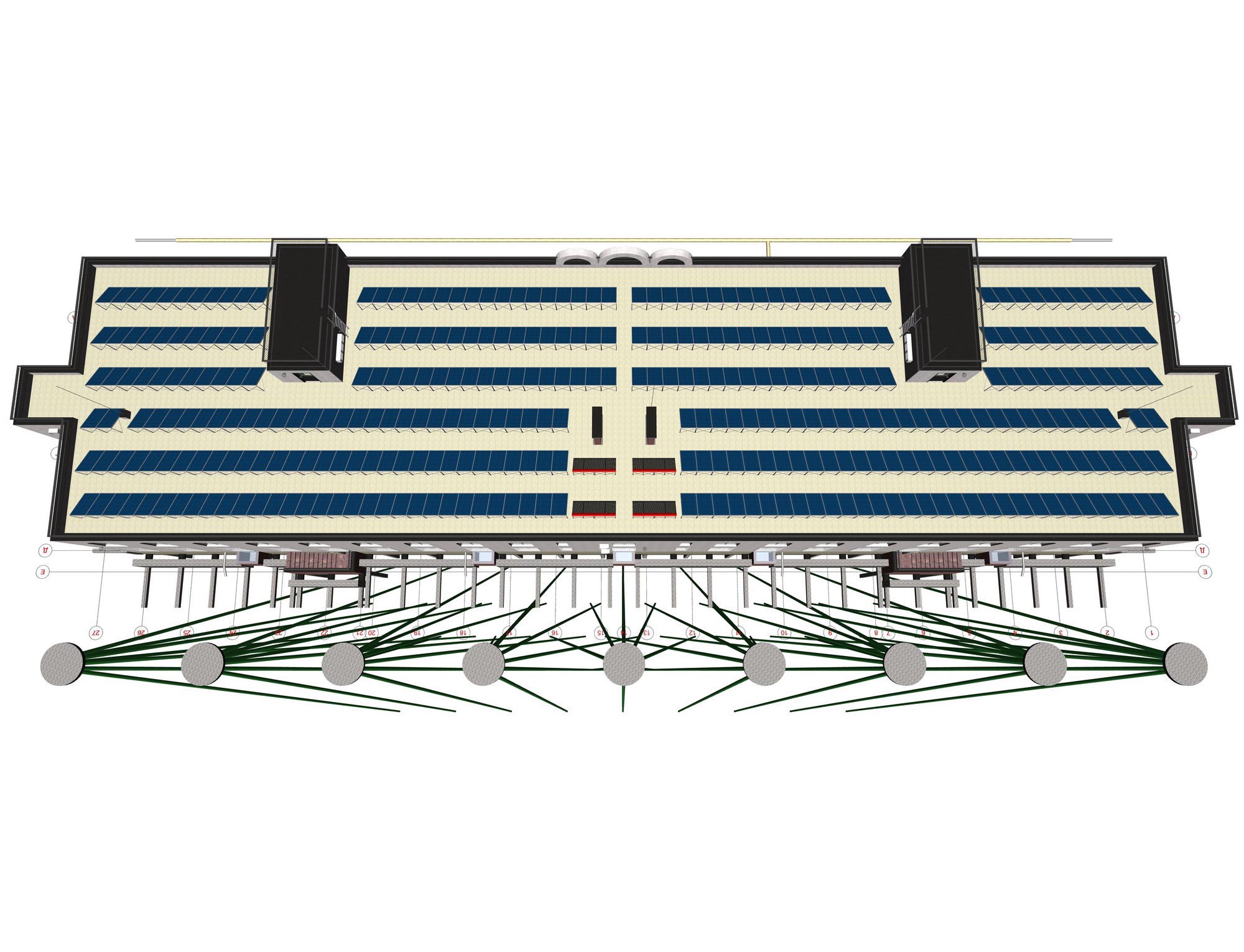

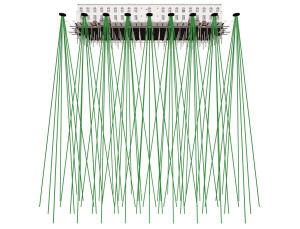

Отопление колумбария тепловыми насосами

Отопление колумбария тепловыми насосами

Отопление колумбария тепловыми насосами



Отопление колумбария тепловыми насосами



Отопление колумбария тепловыми насосами

Отопление колумбария тепловыми насосами

Отопление колумбария тепловыми насосами



Отопление колумбария тепловыми насосами

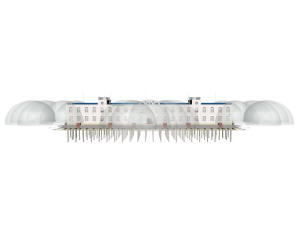

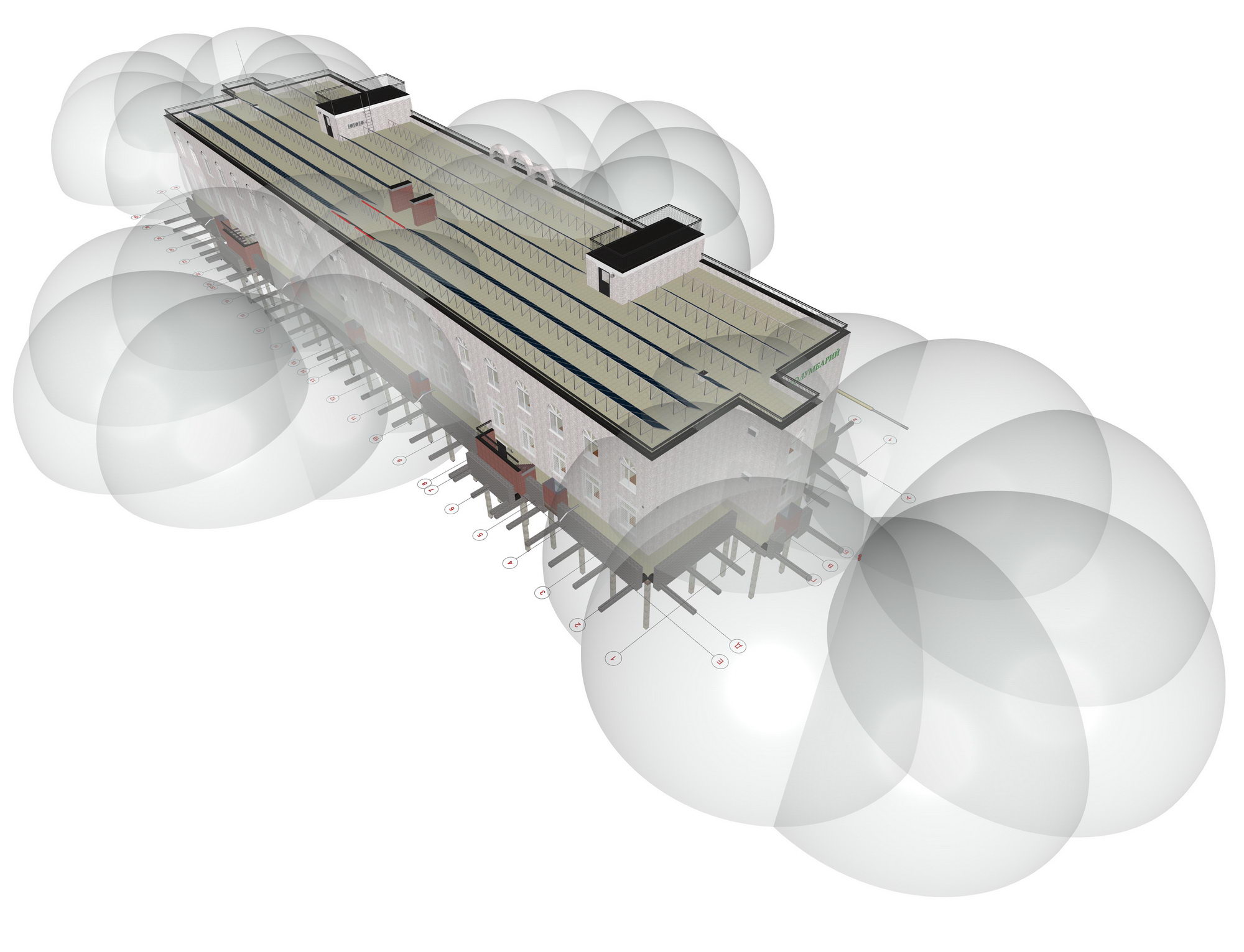

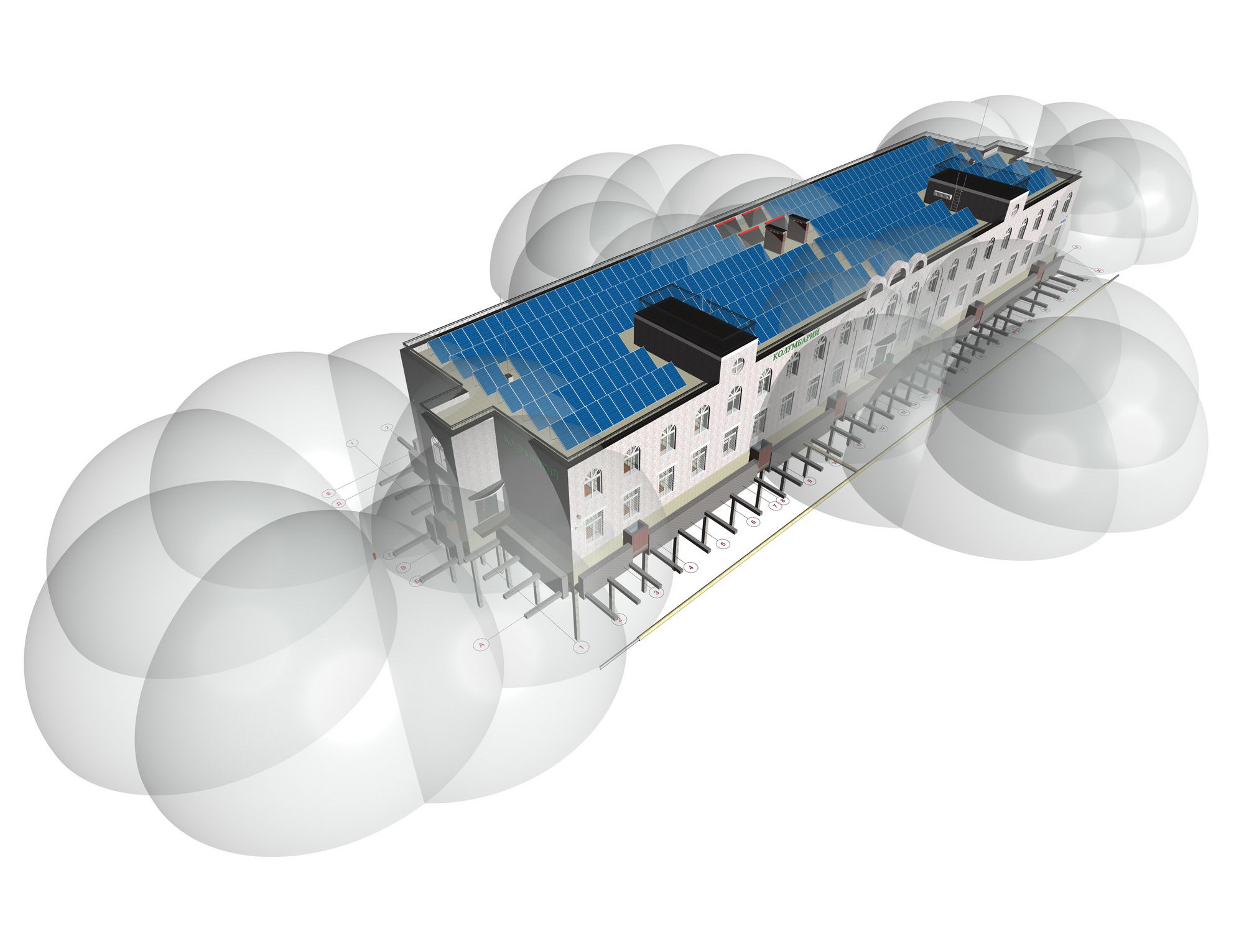

Радиус действия наружных пожарных гидрантов колумбария

Радиус действия наружных пожарных гидрантов колумбария

Радиус действия наружных пожарных гидрантов колумбария



Радиус действия наружных пожарных гидрантов колумбария



Радиус действия наружных пожарных гидрантов колумбария

Радиус действия наружных пожарных гидрантов колумбария



Радиус действия наружных пожарных гидрантов колумбария



Радиус действия наружных пожарных гидрантов колумбария

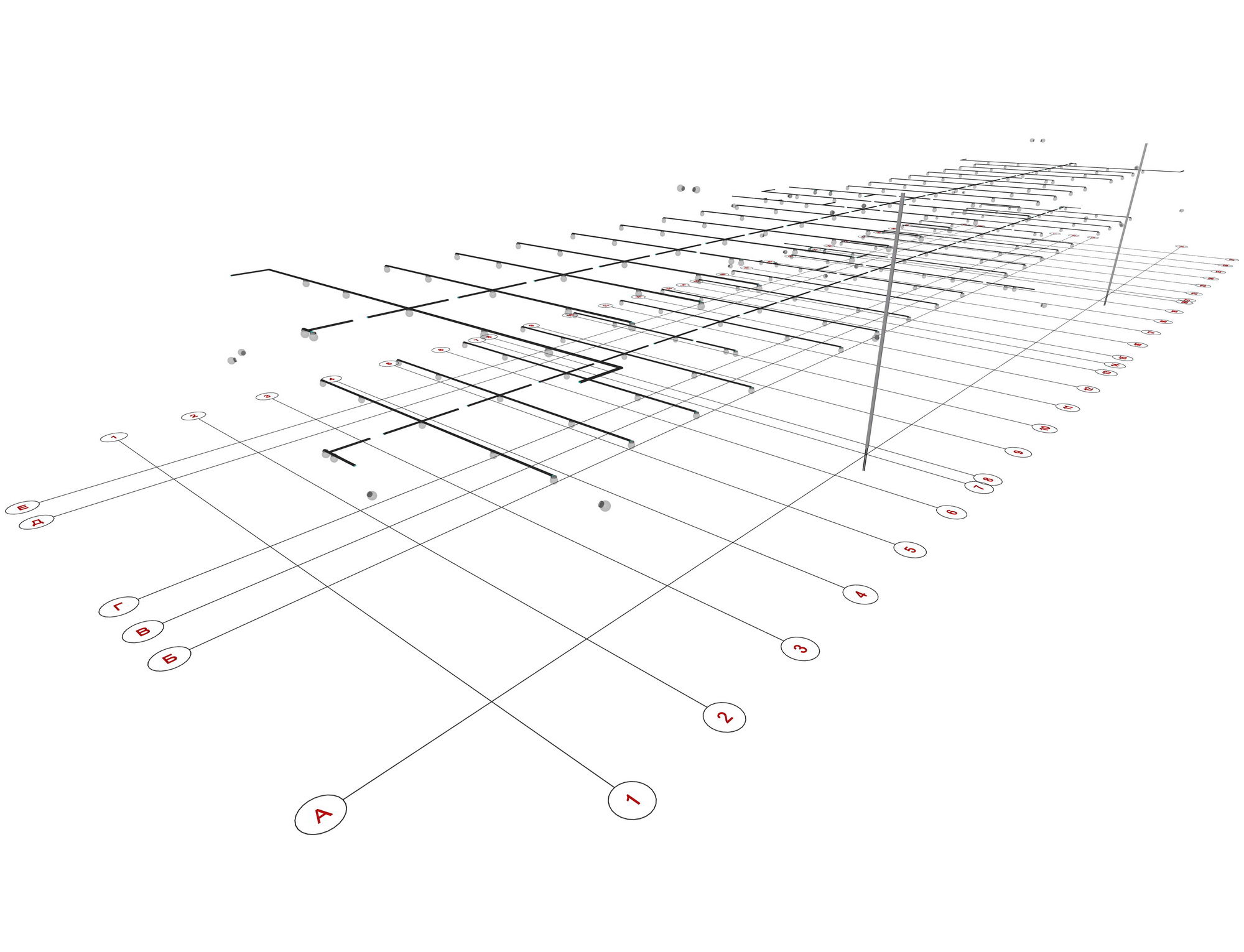

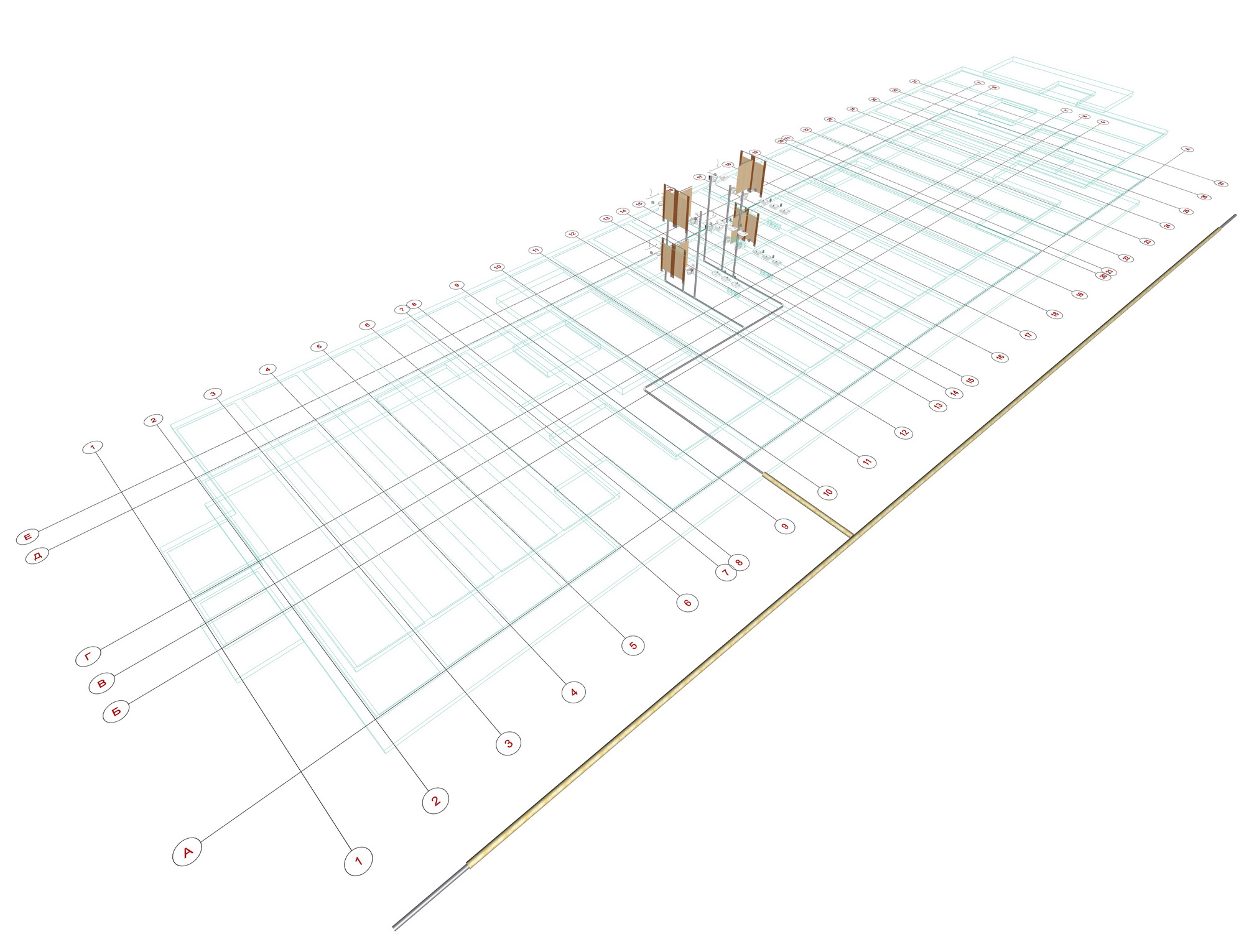

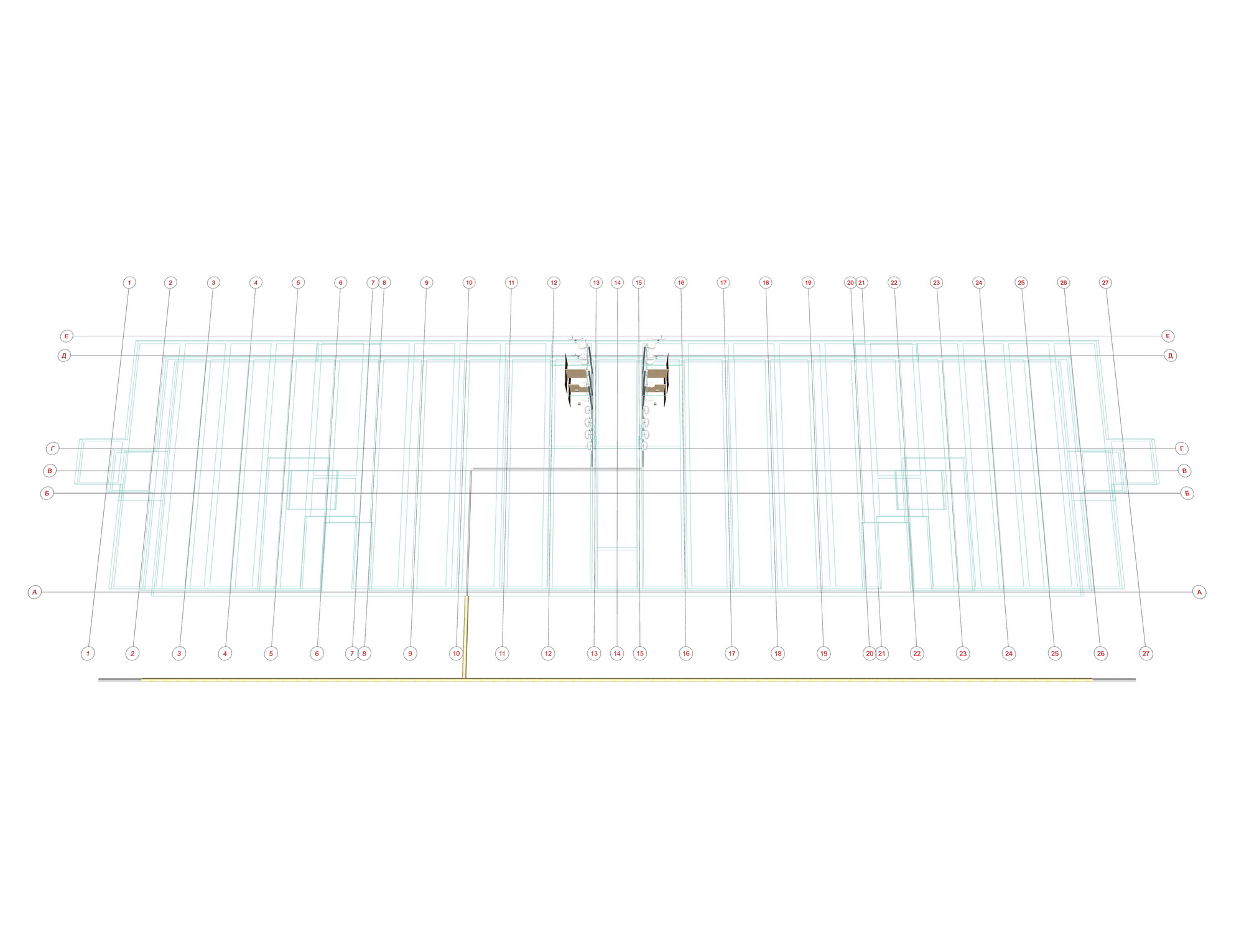

План канализации колумбария

План канализации колумбария

План канализации колумбария



План канализации колумбария

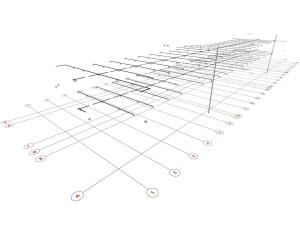

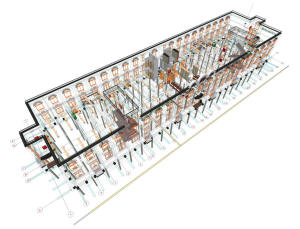

План внутреннего противопожарного водопровода колумбария

План внутреннего противопожарного водопровода колумбария

План внутреннего противопожарного водопровода колумбария



План внутреннего противопожарного водопровода колумбария



План потолочных и наружных светильников и основных электромагистралей колумбария

План потолочных и наружных светильников и основных электромагистралей колумбария

План потолочных и наружных светильников и основных электромагистралей колумбария



План потолочных и наружных светильников и основных электромагистралей колумбария

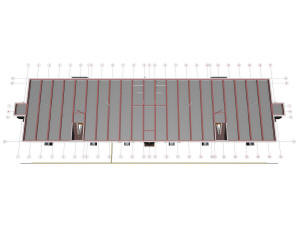

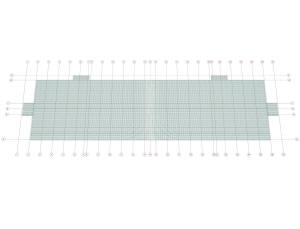

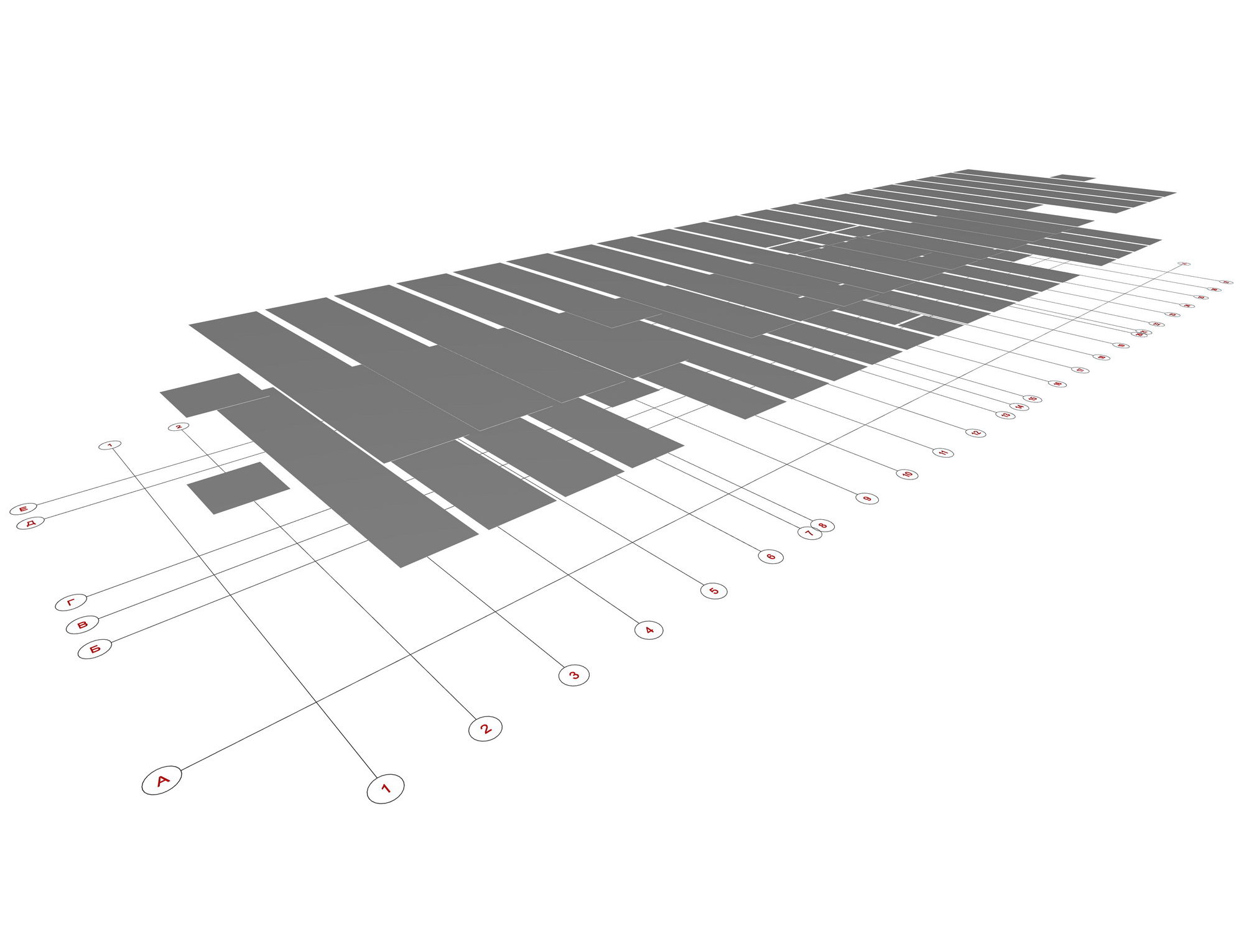

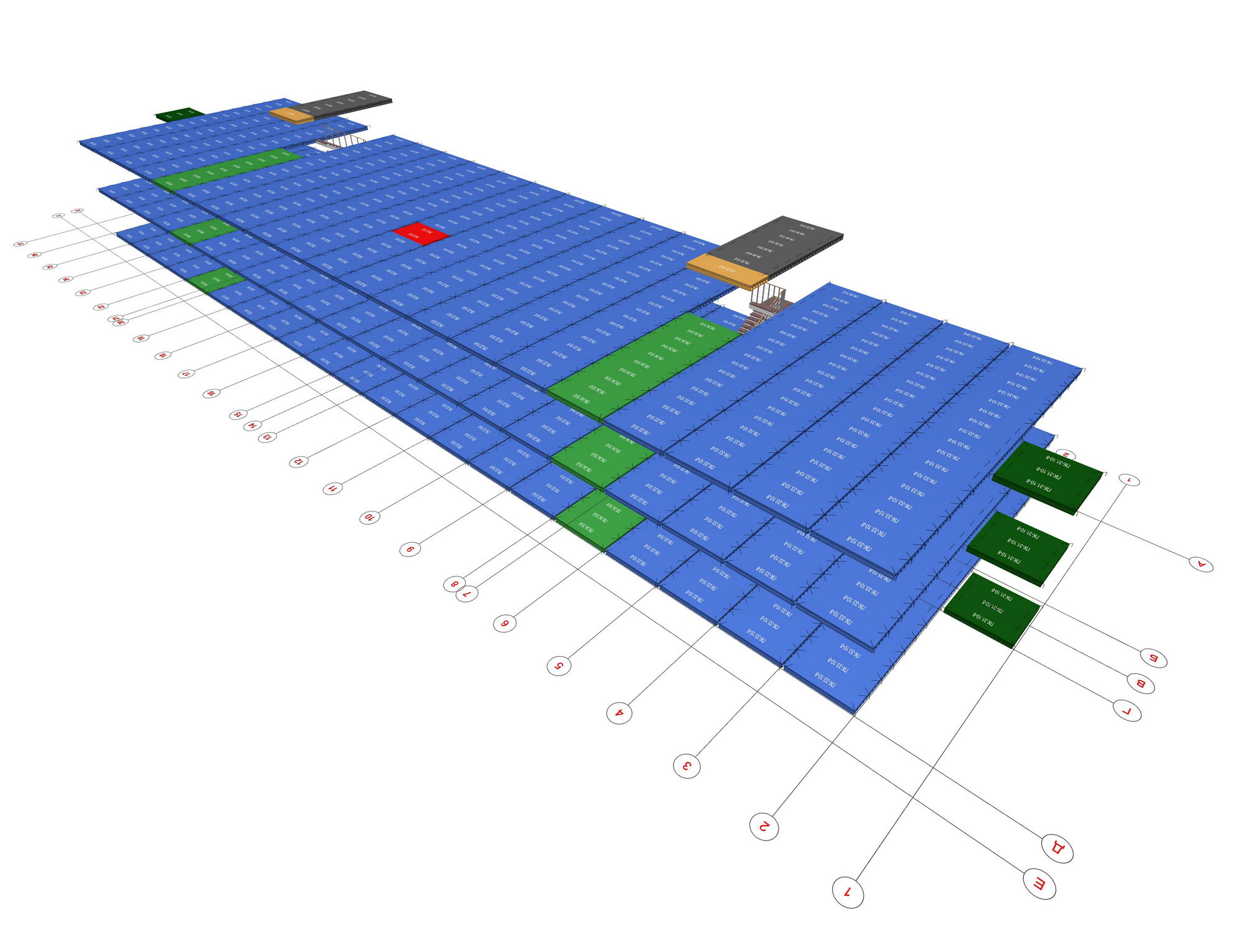

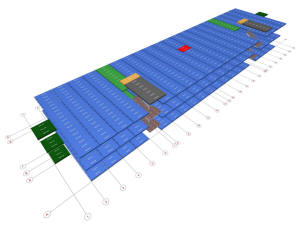

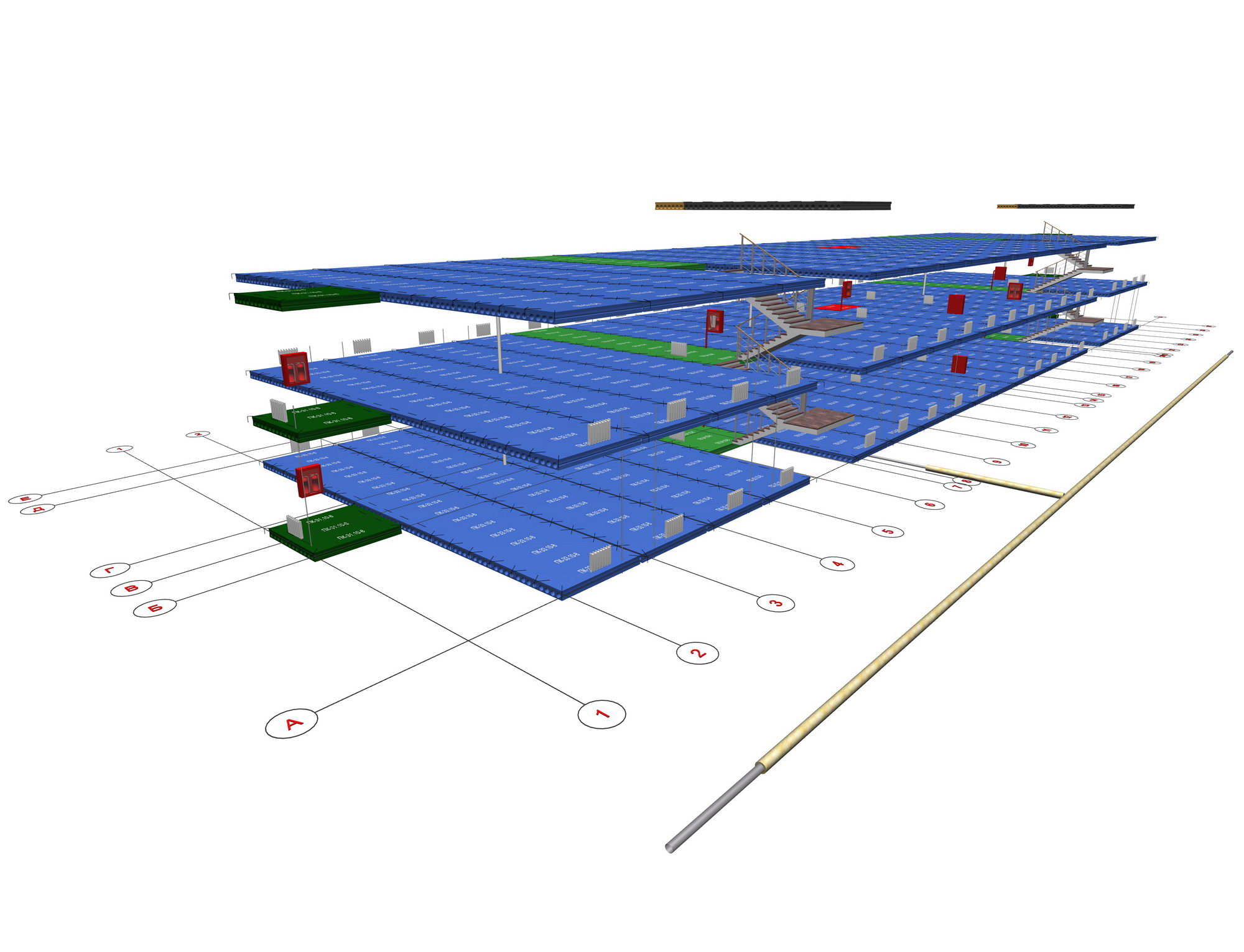

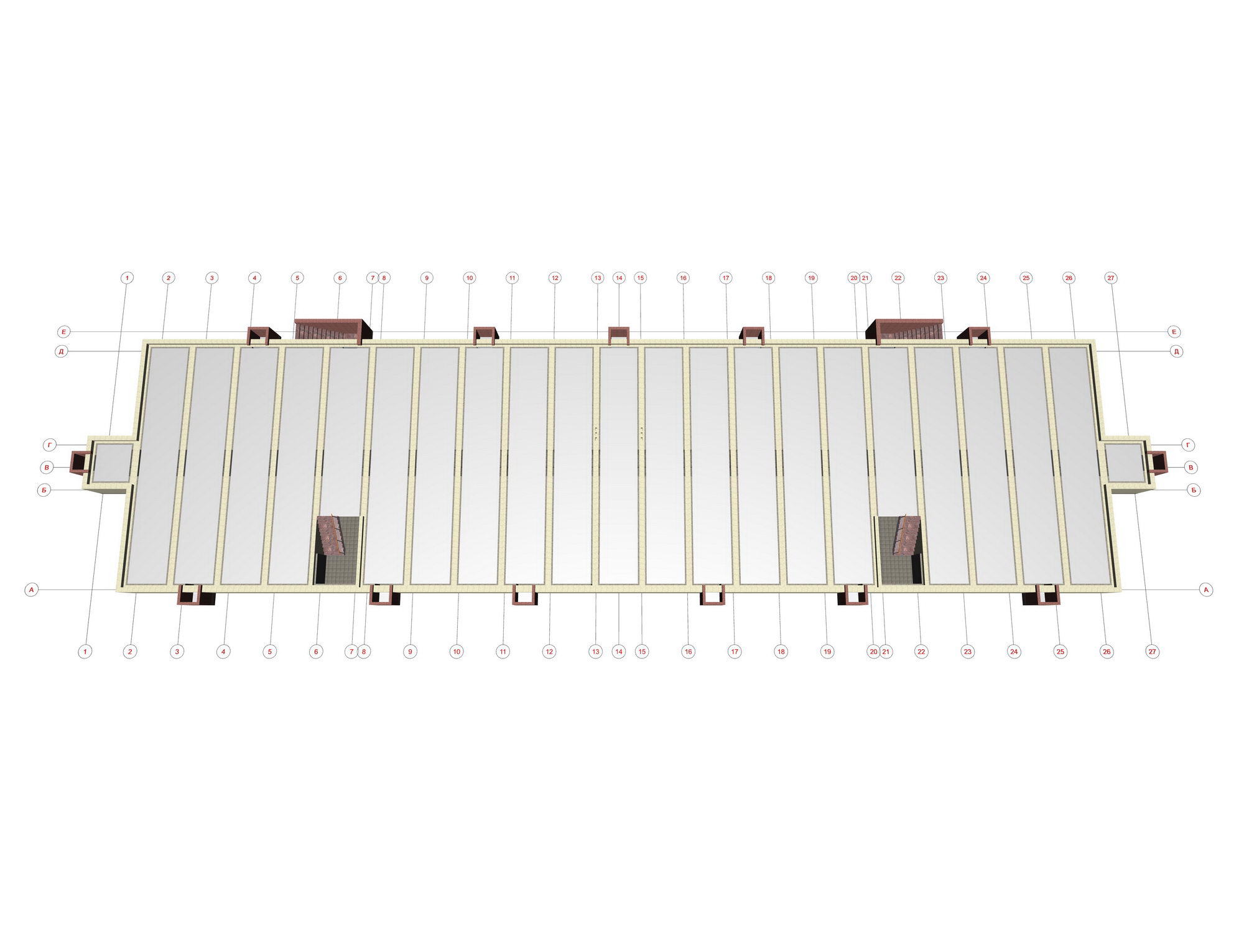

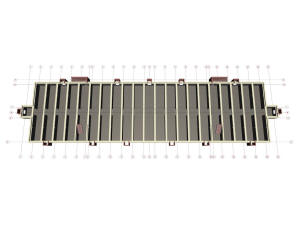

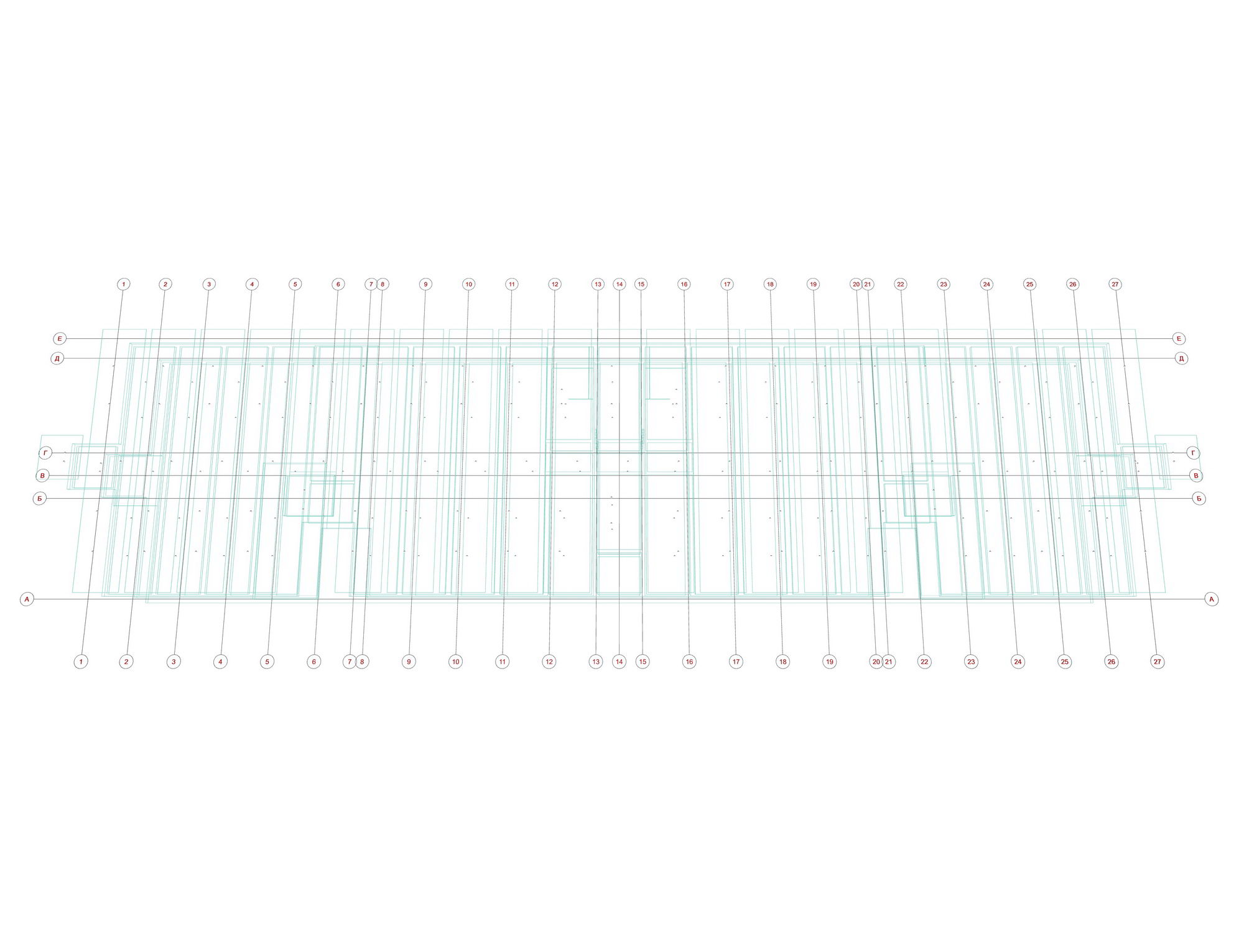

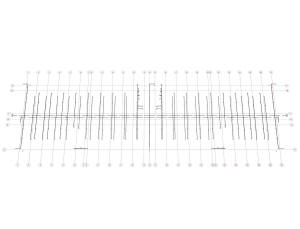

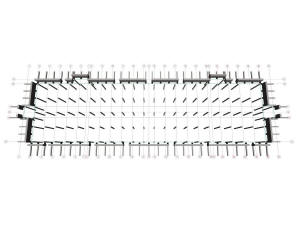

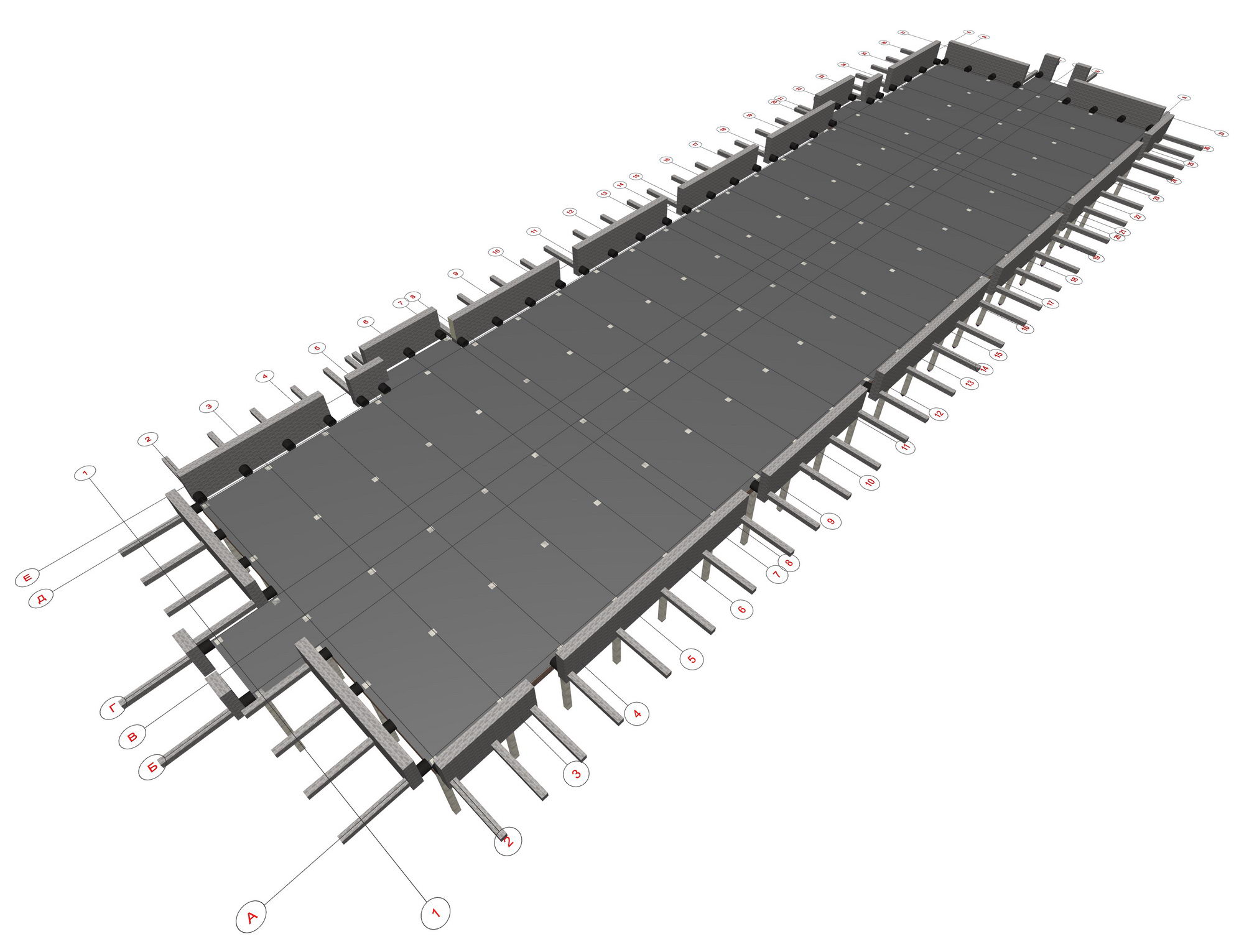

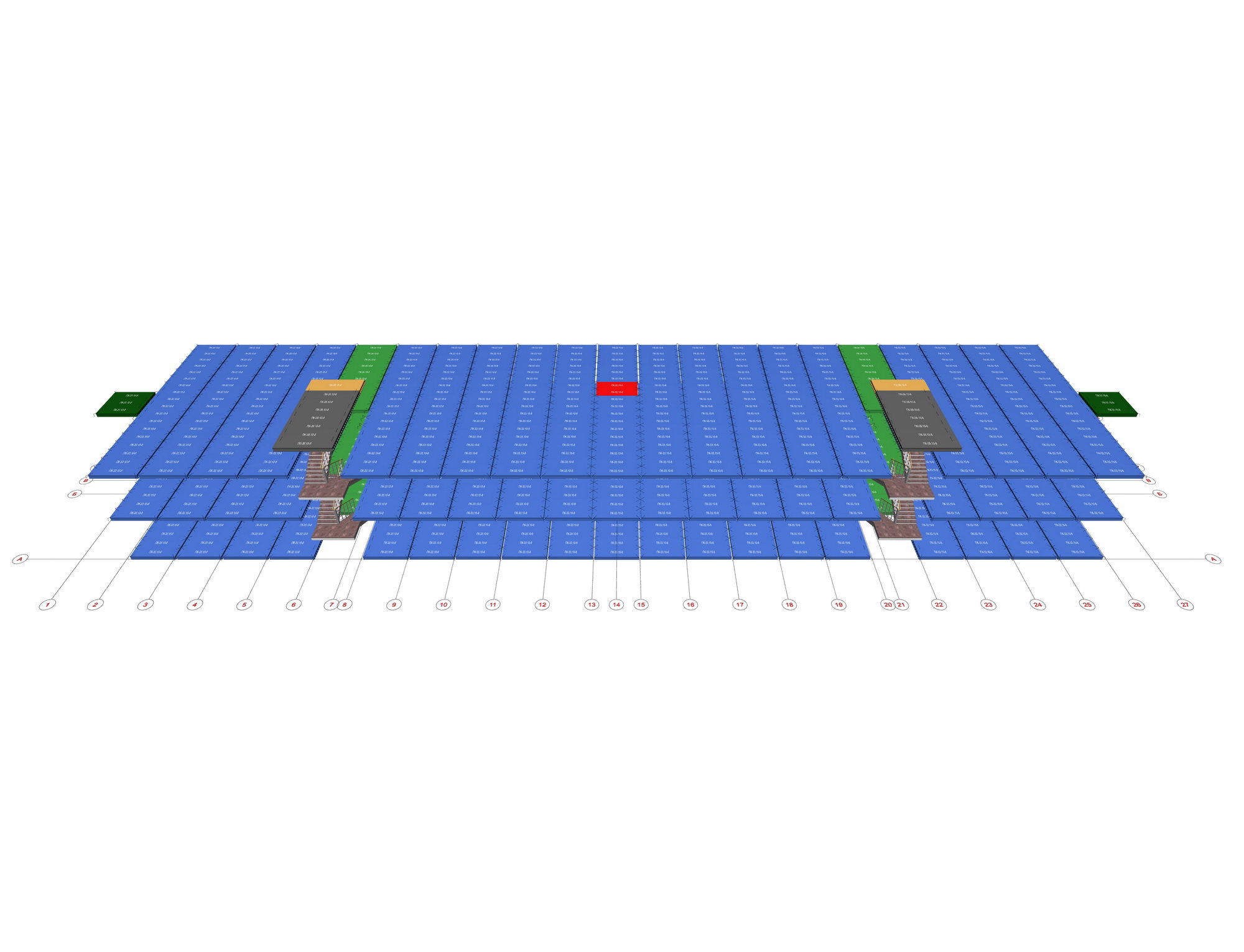

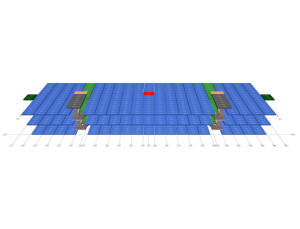

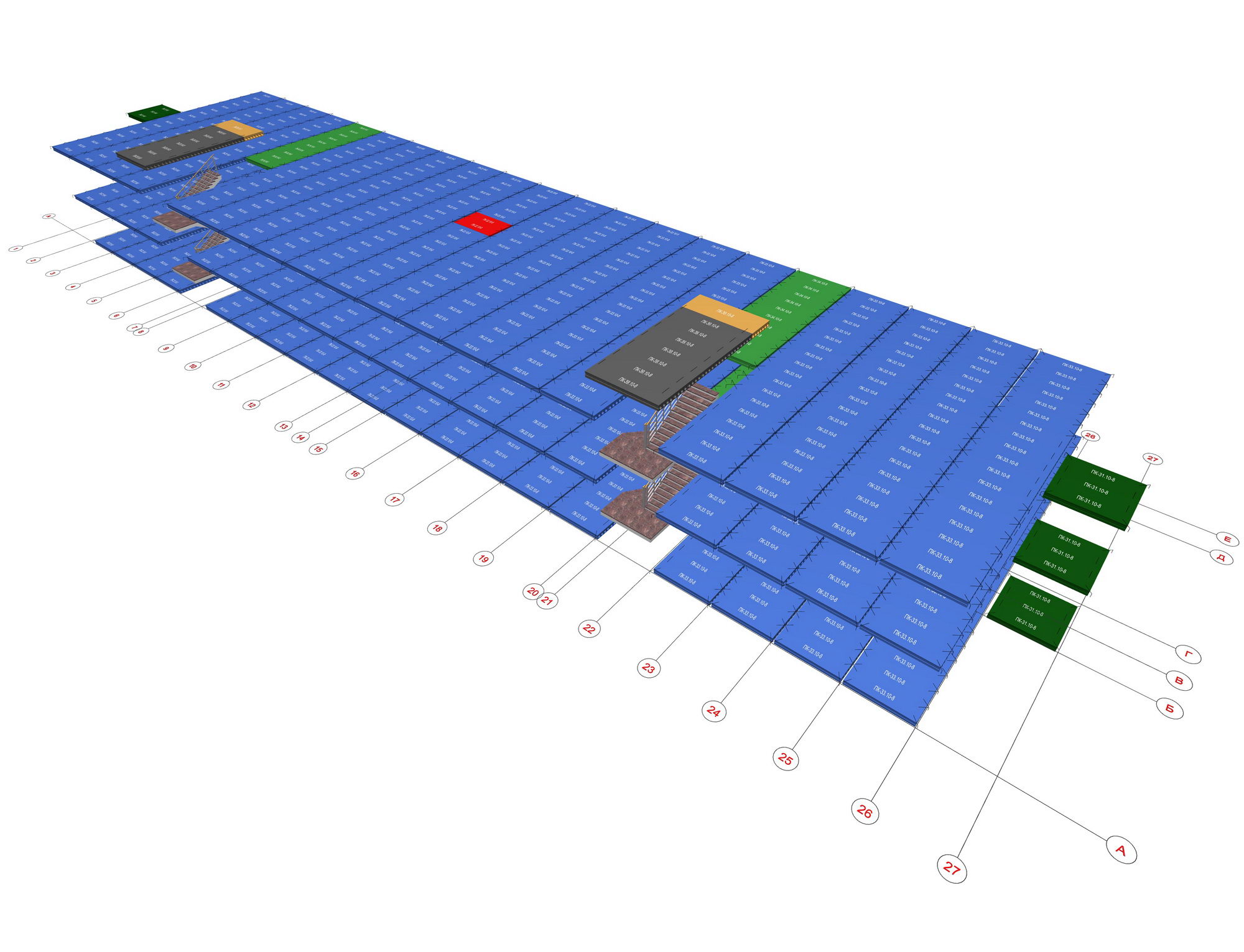

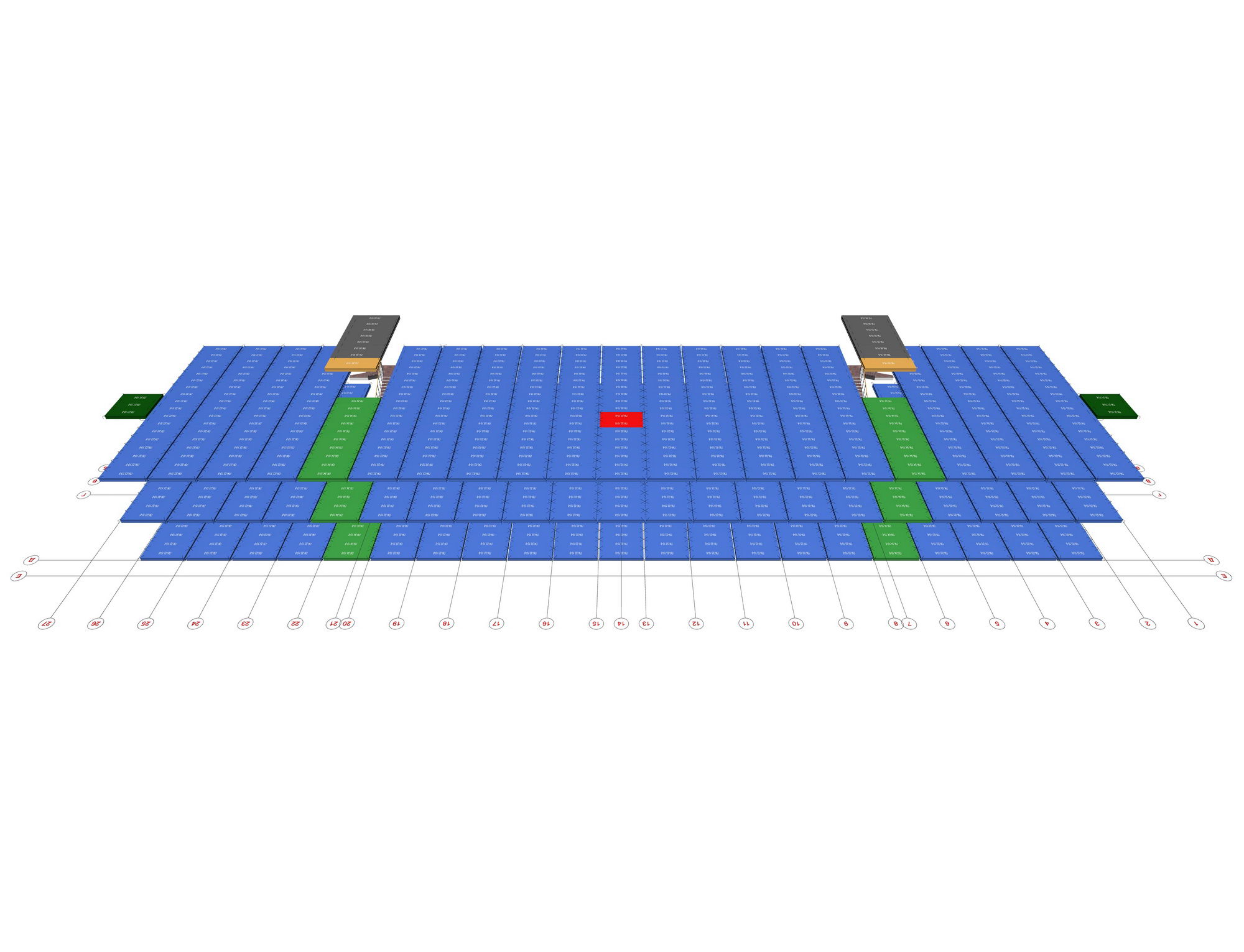

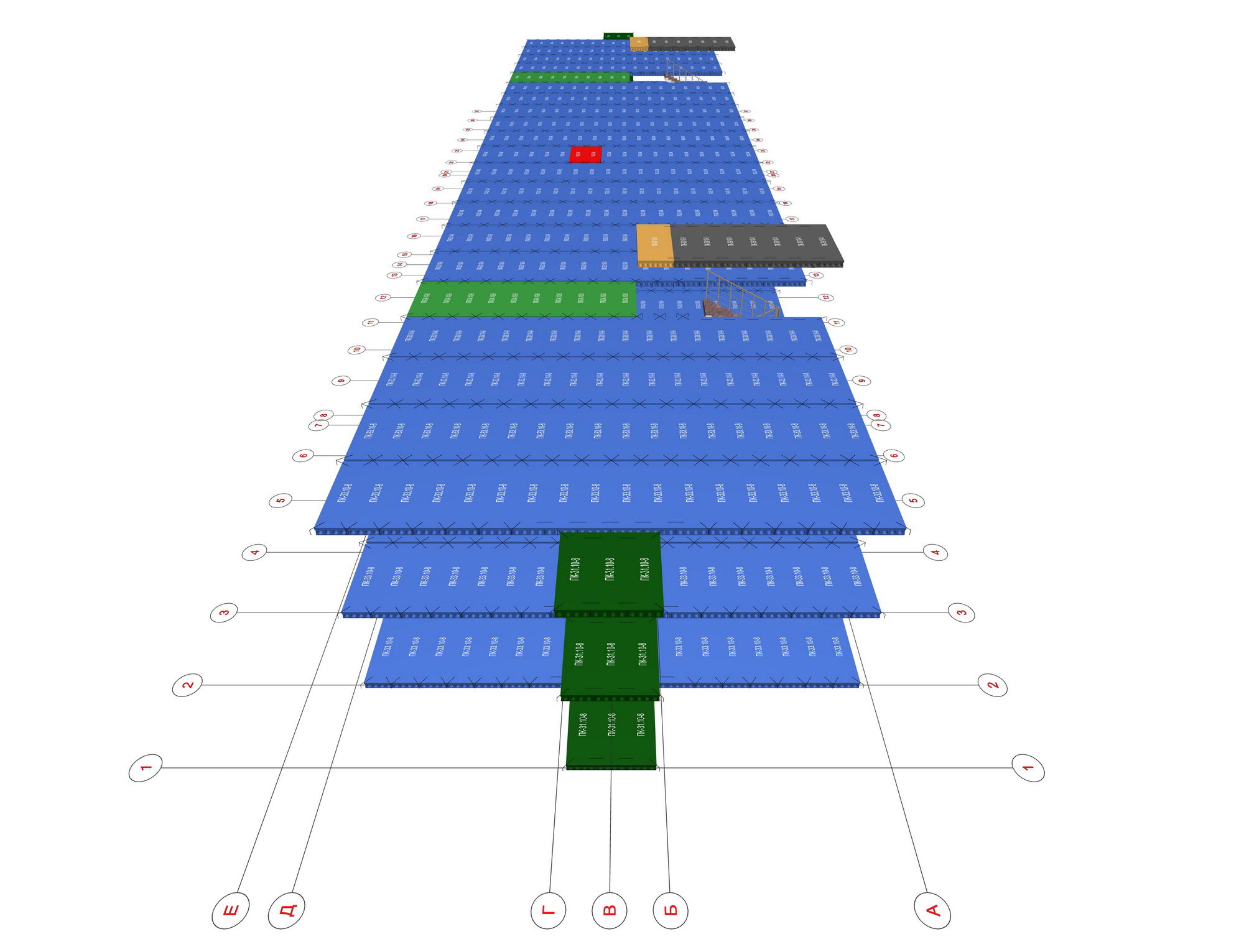

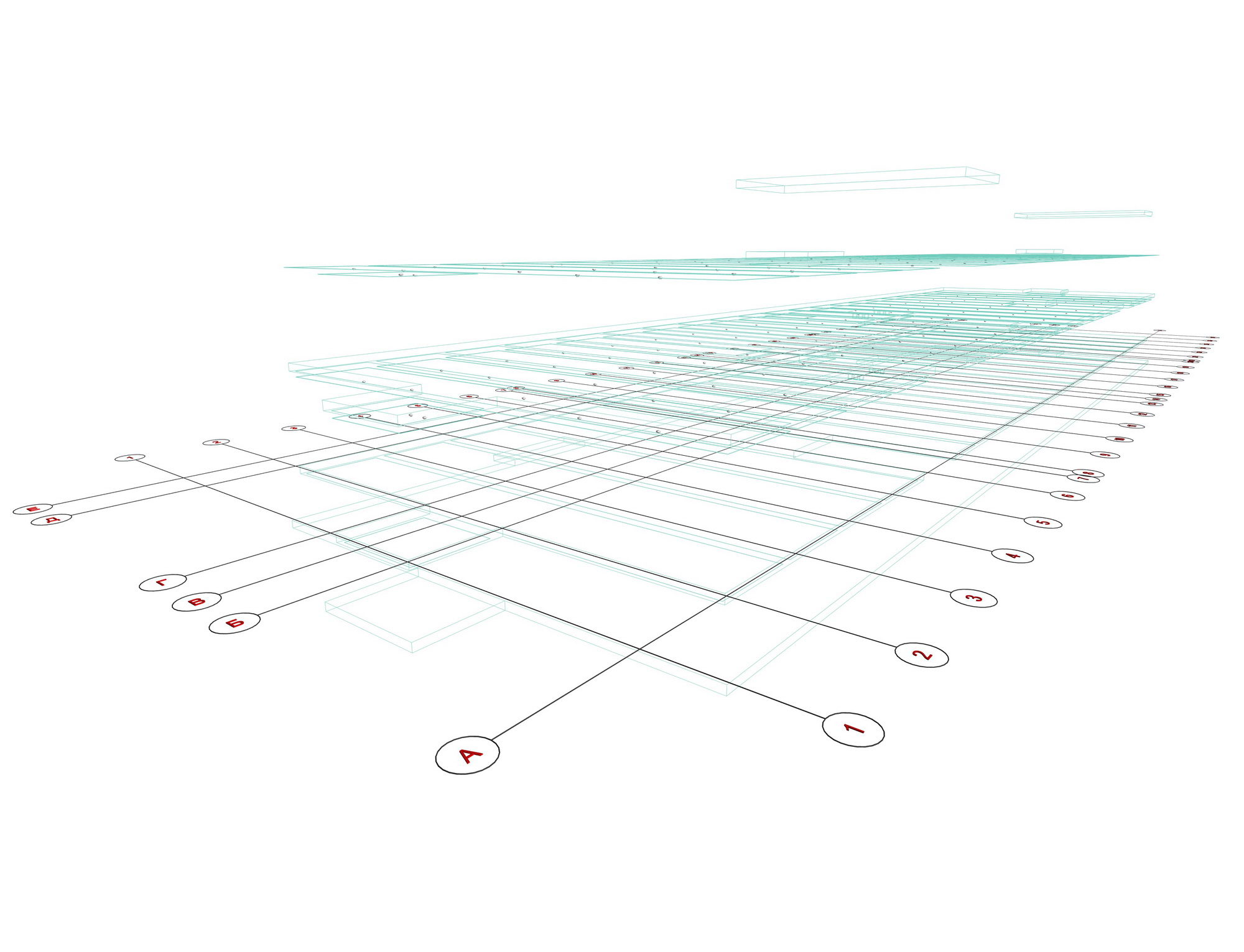

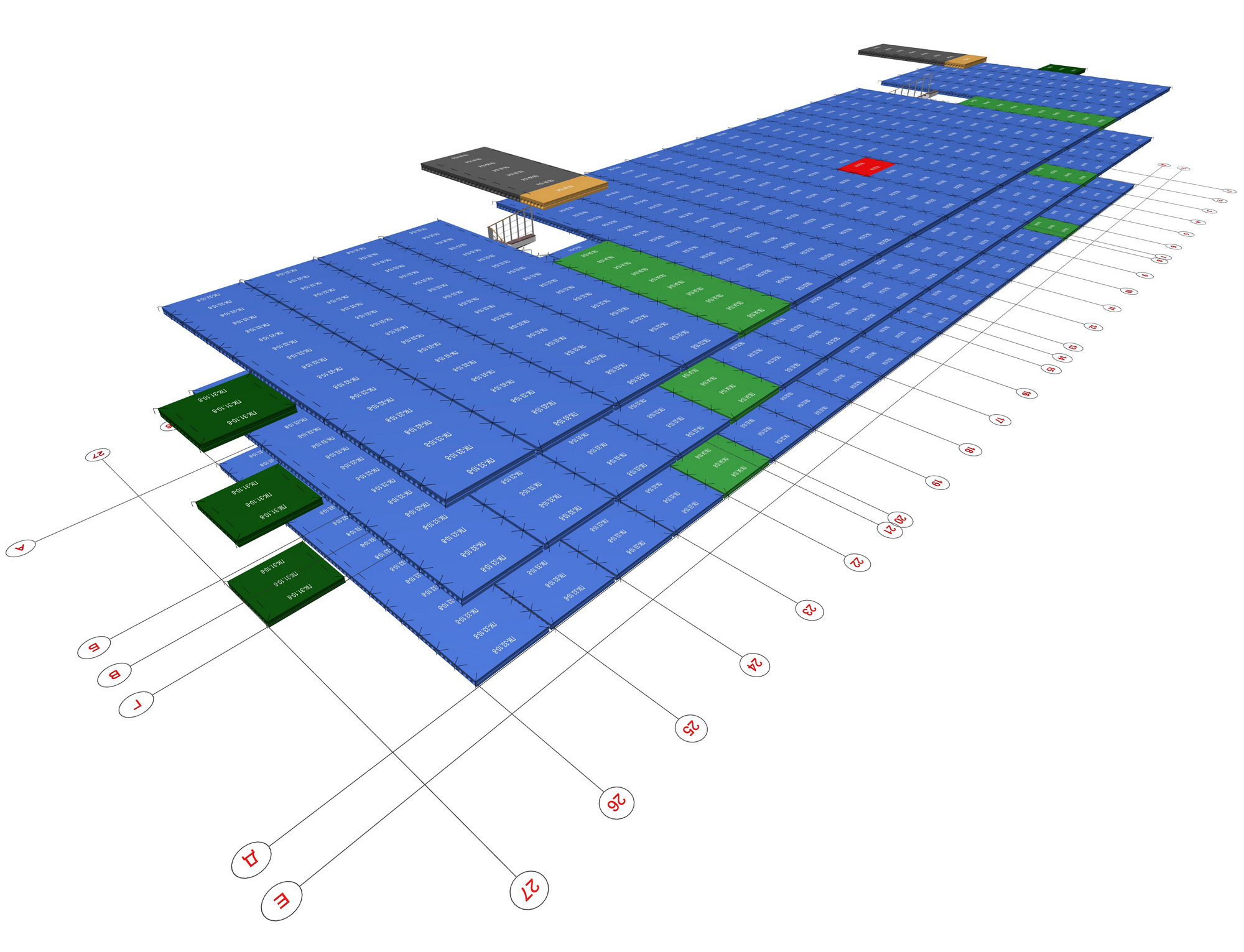

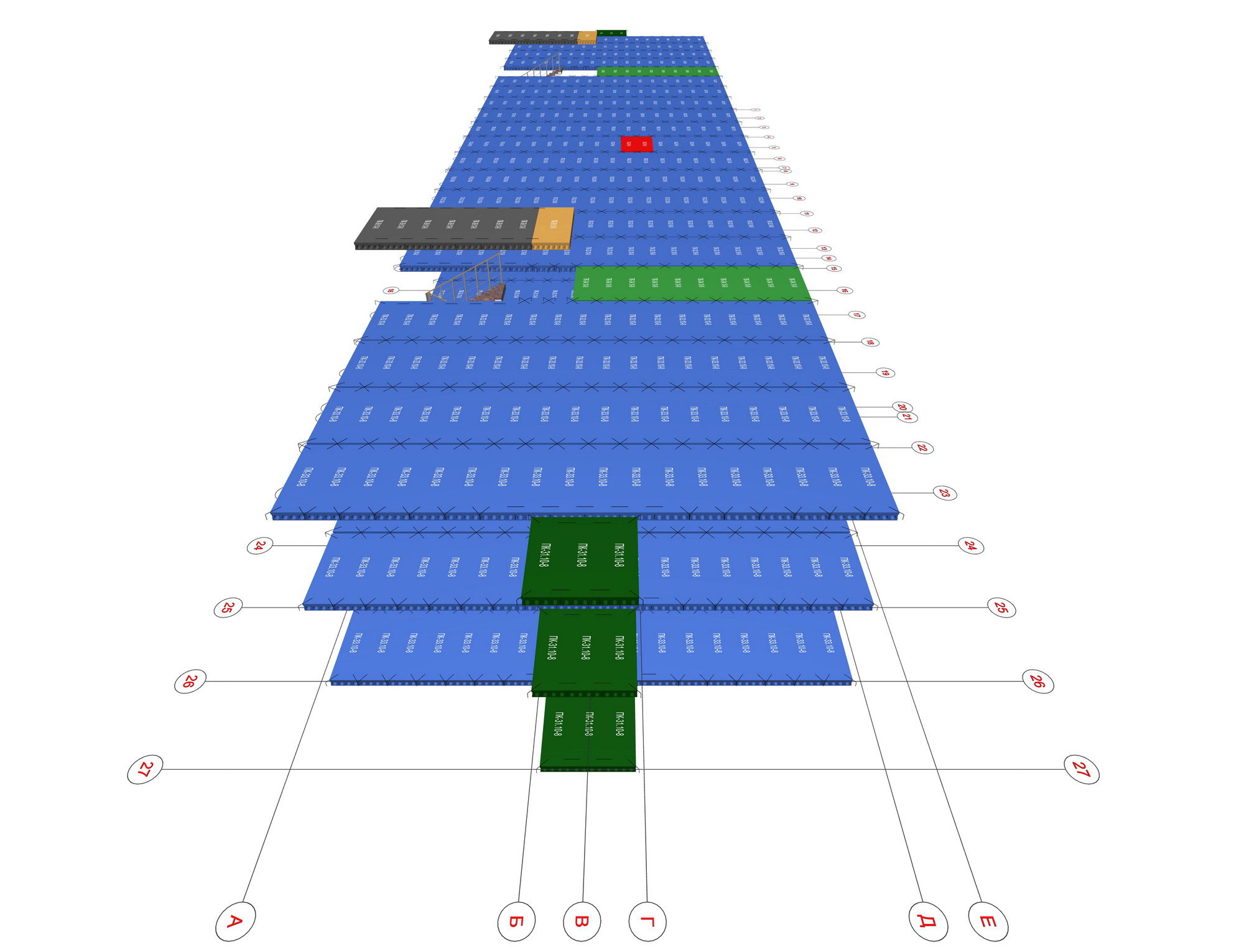

План плит перекрытий колумбария

План плит перекрытий колумбария

План плит перекрытий колумбария



План плит перекрытий колумбария



План плит перекрытий колумбария

План плит перекрытий колумбария

План плит перекрытий колумбария



План плит перекрытий колумбария



План плит перекрытий колумбария

План плит перекрытий колумбария

План плит перекрытий колумбария



План плит перекрытий колумбария



План плит перекрытий колумбария

План плит перекрытий колумбария

План плит перекрытий колумбария



План плит перекрытий колумбария

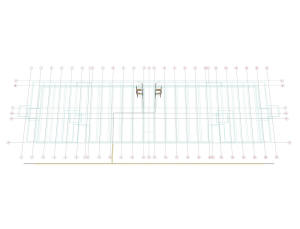

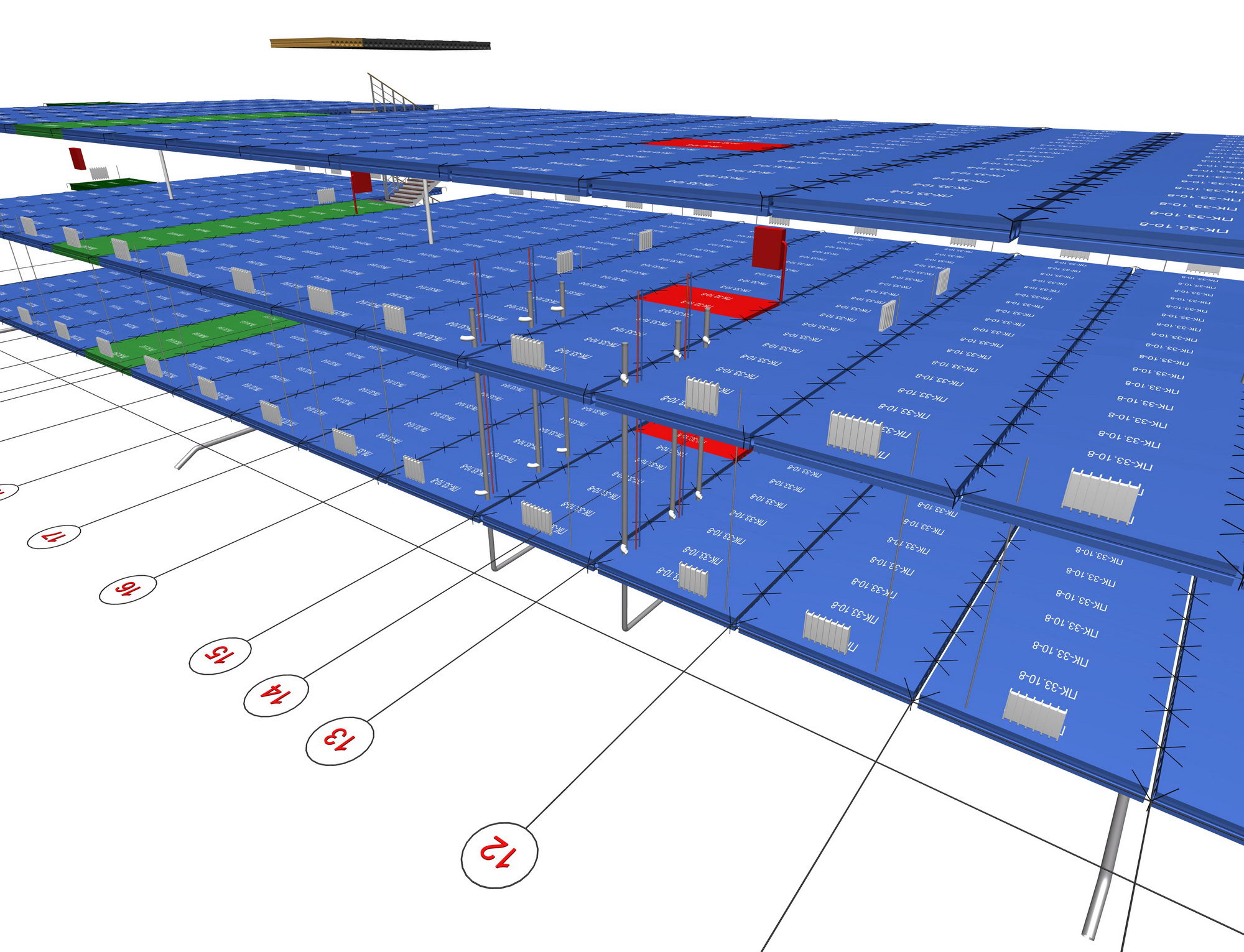

Прохождение инженерных систем через плиты перекрытия колумбария

Прохождение инженерных систем через плиты перекрытия колумбария

Прохождение инженерных систем через плиты перекрытия колумбария



Прохождение инженерных систем через плиты перекрытия колумбария

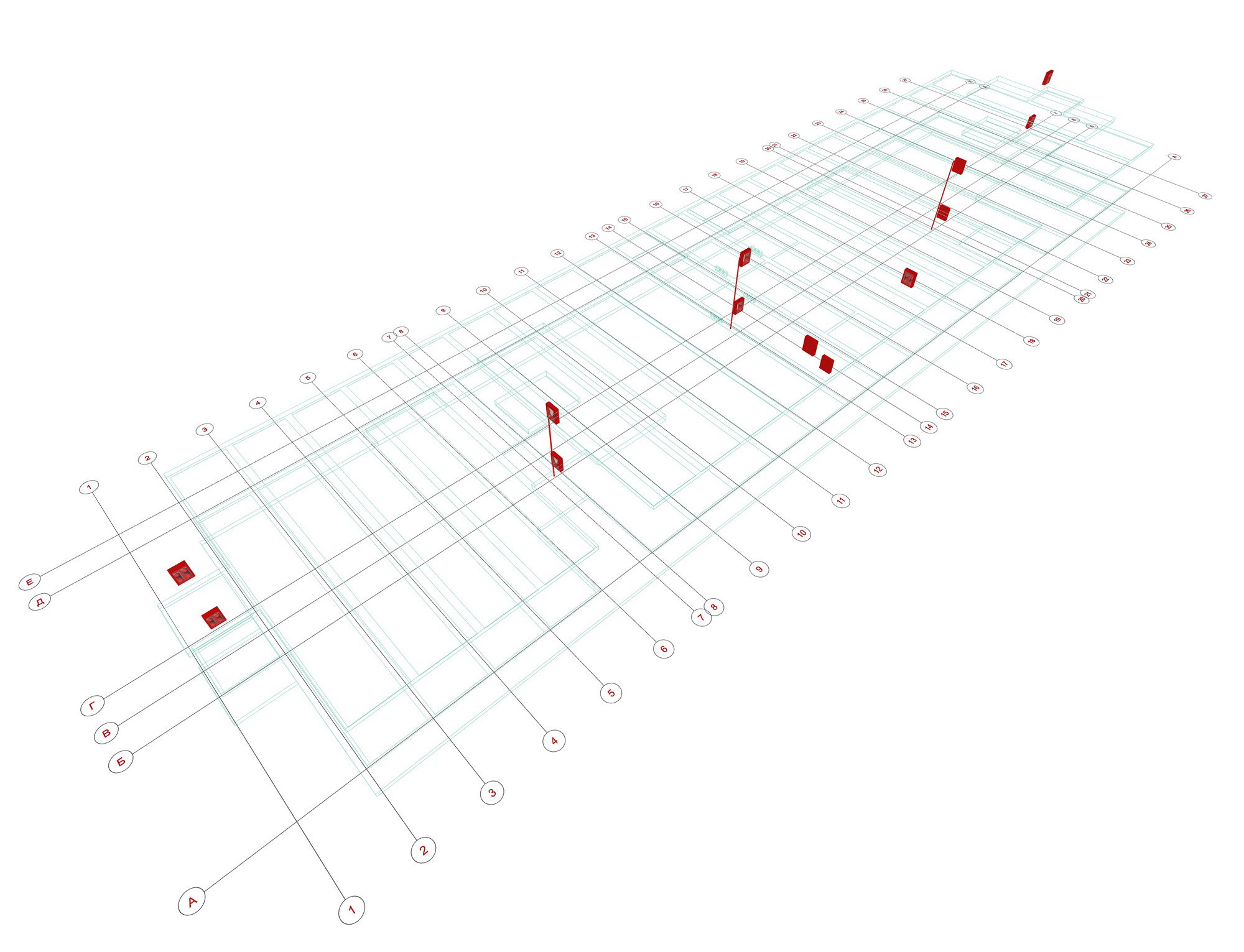

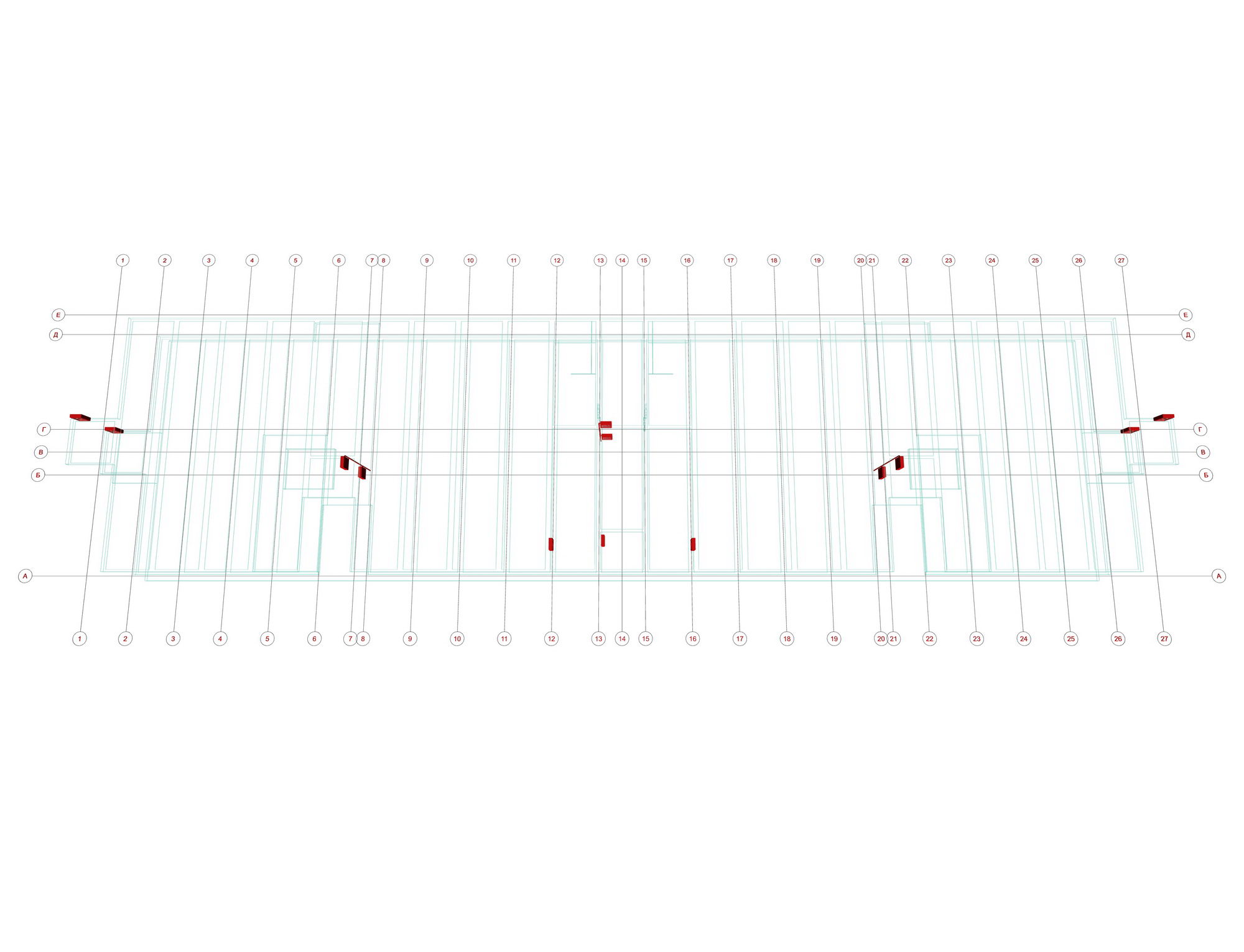

План пожарной сигнализации колумбария

План пожарной сигнализации колумбария

План пожарной сигнализации колумбария



План пожарной сигнализации колумбария



План пожарной сигнализации колумбария



План пожарной сигнализации колумбария









Наименование

Площадь общая колумбария, м2.

Состав проектной документации

Базовое число ниш для захоронения урн с прахом, шт.

Готовый проект двухэтажного сейсмоустойчивого закрытого колумбария с альтернативными источниками энергии

2335,2

1.Краткая пояснительная записка с описанием основных характеристик колумбария  - (10-12 страниц формата А4).
2.3D цветные изображения колумбария – 25-30 видов.
3.Поэтажные планы подполья, крыши и каждого этажа - 4-6 видов.
4.Фасады колумбария – 6-8 видов.
5.Разрезы колумбария - 10-12 видов.
6.План армирования фундамента - 6-8 видов.
7.Проект молниезащиты - 6-8 видов.
8.План расстановки наружных пожарных гидрантов - 6-8 видов.
9.План расстановки наружных и внутренних потолочных светильников - 4-6 видов.
10.План системы водоотведения с крыши - 4-6 вида.
11.План расстановки батарей отопления - 4-6 видов.
12.План расстановки кондиционеров - 6-8 видов.
13.План канализации - 4-6 видов.
14.План расстановки сантехники - 4-6 видов.

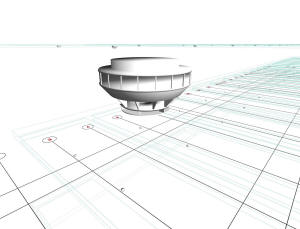

15.План вентиляционных труб и их разрезы - 4-6 видов.
16.3D виды каркаса колумбария - 8-12 видов.
17.3D вид колумбария на местности - 6-8 видов.
18.План разворотов транспортной техники - 4-8 видов.
19.Габаритный план расстановки мебели (без дизайна интерьера).
20.План вибрирования фундамента - 1-2 вида.
21.Повышение сейсмоустойчивости колумбария - 6-8 видов.
22.План расстановки камер видеонаблюдения – 4-6 видов.
23.План расстановки датчиков пожарной сигнализации – 3-4 вида.
24.План строительства - 3-4 вида.
25.Обеспечение антитеррористической безопасности во время строительства и эксплуатации здания.
26.Охрана труда во время строительства.
27.План подвесных потолков - 2-3 вида.
28.План утепления подполья - 2-3 вида.
29.Рекомендации по обеспечению энергоэффективности здания.
29.1.План тепловых насосов - 3-4 вида.
29.2.План панелей солнечных батарей - 2-3 вида.
30.Обеспечение доступа МГН - 2-3 страницы формата А4.

31.План раскладки ФБС блоков - 5-6 видов.
32.Подборка типовой рабочей документации (рабочие строительные серии узлов, разработанных в СССР) - по согласованию.

6936



Примечание

Состав рабочего проекта (АР) колумбария - разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.

Для разработки РП нужны инженерные изыскания площадки строительства:

- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.



Общая площадь здания дана без учета площади подполья высотой 1,8 м. в чистоте, входов в подполье, приямков и надстроек на крыше.


Состав архитектурного проекта колумбария может незначительно уточняться по взаимному согласованию сторон.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта колумбария.

Архитектурный проект колумбария выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как практически в любых климатических условиях.


Архитектурно-планировочное решение колумбария разработано в соответствии и с учетом:

  • Федеральный закон "О погребении и похоронном деле" от 12 января 1996 г. N 8-ФЗ;

  • Федеральный закон "О санитарно-эпидемиологическом благополучии населения" № 52-ФЗ от 30.03.99;

  • Федеральный закон "Технический регламент о требованиях безопасности зданий и сооружений" от 30 декабря 2009 года № 384-ФЗ;

  • Федеральный закон  "Технический регламент о требованиях пожарной безопасности" от 22 июля 2008 года № 123-ФЗ;

  • Федеральный закон "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" от 23.11.2009 N 261-ФЗ;

  • Указ Президента Российской Федерации "О гарантиях прав граждан на предоставление услуг по погребению умерших" от 29 июня 1996 г. N 1001;

  • Постановление Правительства Российской Федерации от 25 января 2011 года N 18 "Об утверждении Правил установления требований энергетической эффективности для зданий, строений, сооружений и требований к правилам определения класса энергетической эффективности многоквартирных домов";

  • Постановление Правительства РФ от 14 апреля 2017 г. № 447 "Об утверждении требований к антитеррористической защищенности гостиниц и иных средств размещения и формы паспорта безопасности этих объектов";

  • СП 118.13330.2012 "Общественные здания и сооружения";

  • СП 160.1325800.2014 "Здания и комплексы многофункциональные. Правила проектирования";

  • СП 30-102-99 "Планировка и застройка территорий малоэтажного жилищного строительства";

  • СП 42.13330.2016 "Градостроительство. Планировка и застройка городских и сельских поселений";

  • СП 53.13330.2019 "Планировка и застройка территорий садоводческих (дачных) объединений граждан, здания и сооружения";

  • СП 28.13330.2017 "Защита строительных конструкций от коррозии";

  • СП 275.1325800.2016 "Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции";

  • СП 131.13330.2020 "Строительная климатология";

  • СП 31-114-2004 "Правила проектирования жилых и общественных зданий для строительства в сейсмических районах";

  • СП 14.13330.2018 "Строительство в сейсмических районах";

  • СП 15.13330.2020 "Каменные и армокаменные конструкции";

  • СП 327.1325800.2017 "Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта";

  • СП 47.13330.2016 "Инженерные изыскания для строительства. Основные положения";

  • СП 317.1325800.2017 "Инженерно-геодезические изыскания для строительства. Общие правила производства работ";

  • СП 11-105-97 "Инженерно-геологические изыскания для строительства";

  • СП 11-103-97 "Инженерно-гидрометеорологические изыскания для строительства";

  • СП 11-102-97 "Инженерно-экологические изыскания для строительства";

  • Серия 0.00-2.96с Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие материалы для проектирования");

  • Серия 0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для проектирования");

  • СанПиН 2.1.2882-11 "Гигиенические требования к размещению, устройству и содержанию кладбищ, зданий и сооружений похоронного назначения";

  • ГОСТ Р 53999-2010 "Услуги бытовые. Услуги крематориев. Общие технические условия";

  • ГОСТ Р 54611-2011 "Услуги бытовые. Услуги по организации и проведению похорон. Общие требования";

  • ГОСТ 21.501-2018 "Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений";

  • ГОСТ 21.201-2011 "Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций";

  • ГОСТ 2.305-2008 "Единая система конструкторской документации. Изображения - виды, разрезы, сечения";

  • МДС 31-10.2004 "Рекомендации по планировке и содержанию зданий, сооружений и комплексов похоронного назначения";

  • МДК 11-01.2002 "Рекомендации о порядке похорон и содержании кладбищ в Российской Федерации";

  • ТСН 31-318-99 г.Москвы (МГСН 4.11-97) "Здания, сооружения и комплексы похоронного назначения".



Подробнее о проекте колумбария:

Идеология колумбария


Повышение качества ритуальных услуг в России.
Обеспечение возможности круглосуточного посещения места захоронения праха родных и близких в закрытом, отапливаемом и охраняемом помещении.
Улучшение экологической обстановки в населенном пункте местонахождения колумбария.
Снижения затрат на похороны.
Уменьшения и высвобождение площади, занимаемыми кладбищами. Человек, который живет в городе, должен быть похоронен в нем, а не за его пределами.
Обеспечение возможности захоронения праха родных и близких на незначительном удалении от жилой застройки.
Быстровозводимый, быстроокупаемой, компактный, закрытый и отапливаемый колумбарий с возможностью увеличения числа корпусов.
В базовом варианте колумбарий рассчитан на одноместное захоронение 6936 (34 х 17 х 6 х 2) урн с прахом в ниши с размерами (ДШГ) 400 х 400 х 300 мм. и до 13872 урн при размещении двух урн в одной нише.
Предполагается возможность обеспечения полной автономности работы колумбария: использование панелей солнечных батарей, тепловых насосов и солнечных водонагревателей.
Настоящий проект колумбария - удачное и оптимальное решение для ритуального бизнеса и частного колумбария.
Проектная документация в данном проекте требует обязательного прохождения экспертизы.
Выбранные конструктивно-технические решения в данном проекте колумбария обуславливают возможность его быстрого строительства.
Проект рекомендуется для строительства практически в любом климате.
Для строительства колумбария рекомендуется использовать участок земли как без уклона.
Одно из важных преимуществ данного проекта колумбария - минимальные накладные расходы на его содержание, за счет оптимально выбранных архитектурно-инженерных решений и использования альтернативных источников энергии.
Предполагается:

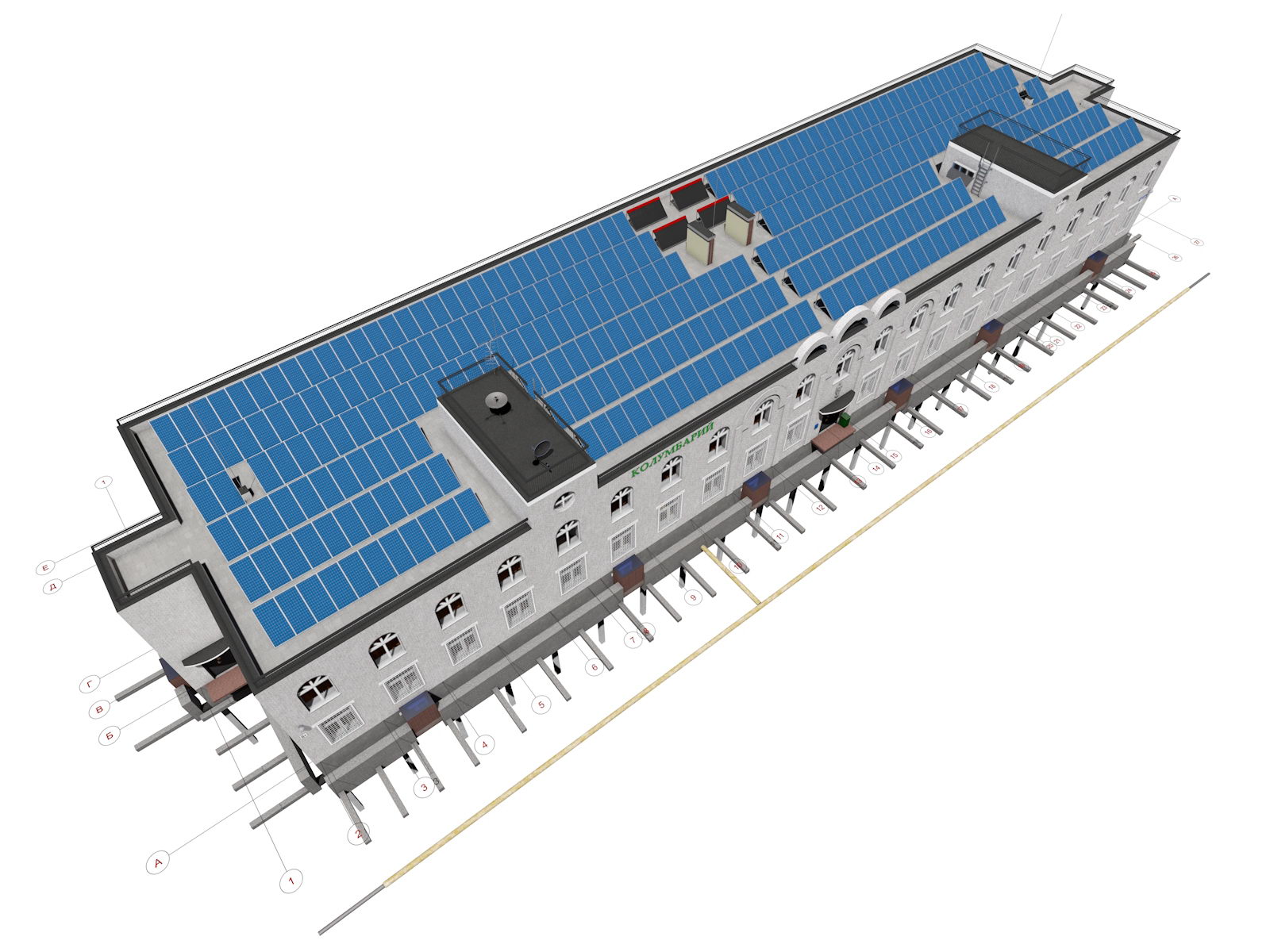

  • возможность обеспечения полной электроавтономности колумбария за счет панелей солнечных батарей, установленных на крыше колумбария и прилегающей территории;

  • отопление колумбария с помощью вертикальных тепловых насосов и солнечных водонагревателей;

  • колумбарий может работать круглогодично;

  • информационное обеспечение колумбария: посетитель прикладывает карточку или вводит код цифровой электронной подписи, после чего на компьютере он может получить информацию об усопшем родственнике - фото, видео или текстовые материалы;

  • поэтапное увеличение числа зданий колумбария.

Примечание

  • Возможно строительство комплекса крытых колумбариев на основе данного базового проекта колумбария.

  • Конструктивные и планировочные решения колумбария, спецификация шумоактивного оборудования и шумозащитные мероприятия, предложенные в проекте колумбария обеспечивают достаточное снижение технологического шума проектируемого объекта и соблюдение санитарных норм на территории и у фасадов ближайших жилых домов как в дневное, так и в ночное время суток.



Для приобретения проекта колумбария свяжитесь с нами любым удобным для вас способом, указанном на сайте.









Top.Mail.Ru
Top.Mail.Ru





Проекты многоквартирных домов. Проекты гостиниц. Малоэтажное строительство. Проекты частных домов. Архитектура. Проектирование.

Copyright © 2023  |  Автор: Сергей Пыхтин
