Укрупненные этапы строительства
многоэтажного 25 этажного дома на 92 квартиры

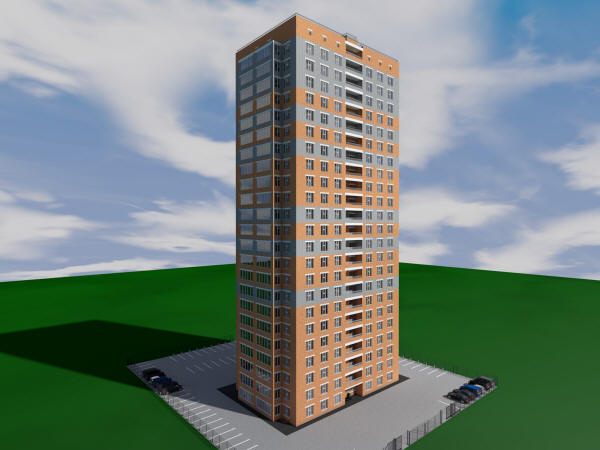

Проект многоэтажного
дома
разработан для строительства в условиях как плотной городской застройки
в любой стране, любого климата и экономии земли, так для
малонаселенной местности.
Проект многоэтажного жилого дома
Диаграмма Ганта (1)
Диаграмма Ганта (2) - разработка и согласование ЭП и генплана
ГОСТ Р 21.1101-2013 Приложение Б (рекомендуемое)
Марки основных комплектов рабочих чертежей
Наименование основного комплекта рабочих чертежей |
Марка |
Технология производства |
ТХ |
Технологические коммуникации |
ТК |
Генеральный план и сооружения транспорта |
ГТ |
Генеральный план |
ГП |
Архитектурные решения |
АР |
Интерьеры |
АИ |
Конструкции железобетонные |
КЖ |
Конструкции деревянные |
КД |
Архитектурно-строительные решения |
АС |
Конструкции металлические деталировочные |
КМД |
Водопровод и канализация |
ВК |
Отопление, вентиляция и кондиционирование воздуха |
ОВ |
Тепломеханические решения котельных |
ТМ |
Воздухоснабжение |
ВС |
Пылеудаление |
ПУ |
Холодоснабжение |
ХС |
Газоснабжение (внутренние устройства) |
ГСВ |
Силовое электрооборудование |
ЭМ |
Электрическое освещение (внутреннее) |
ЭО |
Системы связи |
СС |
Радиосвязь, радиовещание и телевидение |
РТ |
Пожаротушение |
ПТ |
Пожарная сигнализация |
ПС |
Охранная и охранно-пожарнгая сигнализация |
ОС |
Гидротехнические решения |
ГР |
Автоматизация … |
А… |
Автоматизация комплексная |
АК |
Антикоррозионная защита конструк-ций, сооружений |
АЗ |
Антикоррозионная защита технологических
аппаратов,
газоходов и трубопроводов |
АЗО |
Тепловая изоляция оборудования и трубопроводов |
ТИ |
Автомобильные дороги |
АД |
Железнодорожные пути |
ПЖ |
Сооружения автотранспорта |
ТР |
Наружные сети водоснабжения |
НВ |
Наружные сети канализации |
НК |
Наружные сети водоснабжения и канализации |
НВК |
Тепломеханические решения тепловых сетей |
ТС |
Наружные газопроводы |
ГСН |
Наружное электроосвещение |
ЭН |
Электроснабжение |
ЭС |
Примечание. При
необходимости могут быть назначены дополнительные марки основных
комплектов рабочих чертежей. При этом для марок применяют прописные
буквы (не болев трех) русского алфавита, соответствующие, как правило,
начальным буквам наименований основного комплекта рабочих чертежей.
Для справки
Диаграмма Ганта (англ. Gantt chart, также
ленточная диаграмма, график Ганта) — популярный тип столбчатых диаграмм
(гистограмм), который используется для иллюстрации плана, графика работ по
какому-либо проекту. Является одним из методов планирования проектов.
Используется в приложениях по управлению проектами.
Первый формат диаграммы был разработан Генри Л. Гантом в 1910 году.
Диаграмма Ганта состоит из полос, ориентированных вдоль оси
времени. Каждая полоса на диаграмме представляет отдельную задачу в составе
проекта (вид работы), её концы — моменты начала и завершения работы, её
протяженность — длительность работы. Вертикальной осью диаграммы служит
перечень задач. На диаграмме Ганта могут быть отмечены совокупные
задачи, проценты завершения, указатели последовательности и зависимости
работ, метки ключевых моментов (вехи), метка текущего момента времени и др.
Подробнее о стоимости и сроках составления
строительной сметы
Для приобретения или заказа проекта многоэтажного дома свяжитесь с нами любым удобным для Вас способом, указанном на сайте.
