Проект
опалубки перекрытий трехэтажного частного дома.

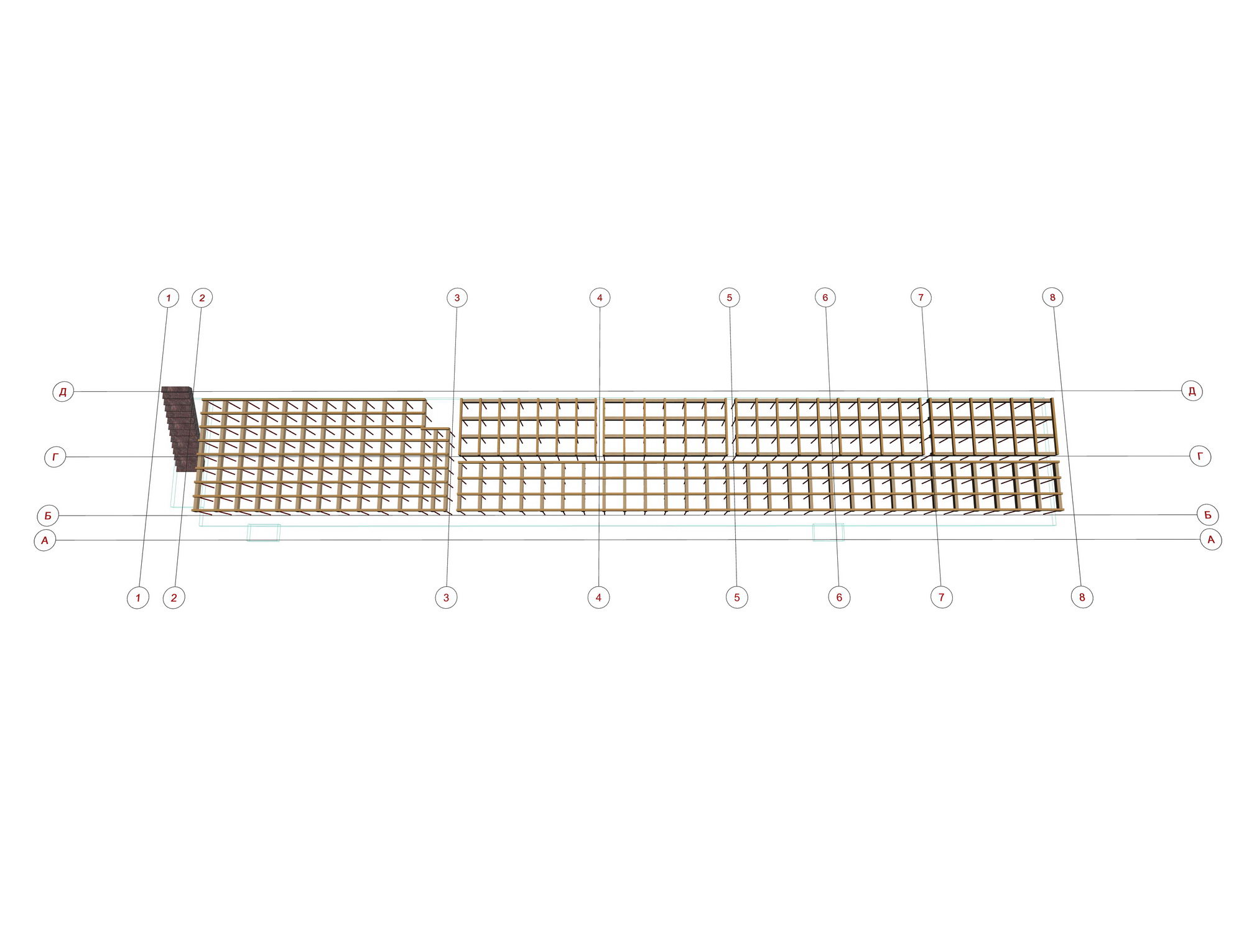

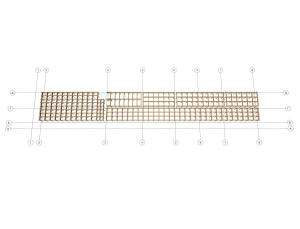

План
расстановки телескопических стоек перекрытий опалубки.
Проект
разработан для строительства в условиях как плотной городской застройки
в любой стране, любого климата и экономии земли, так для
малонаселенной местности.
Предлагается для строительства на узком и вытянутом участке земли.

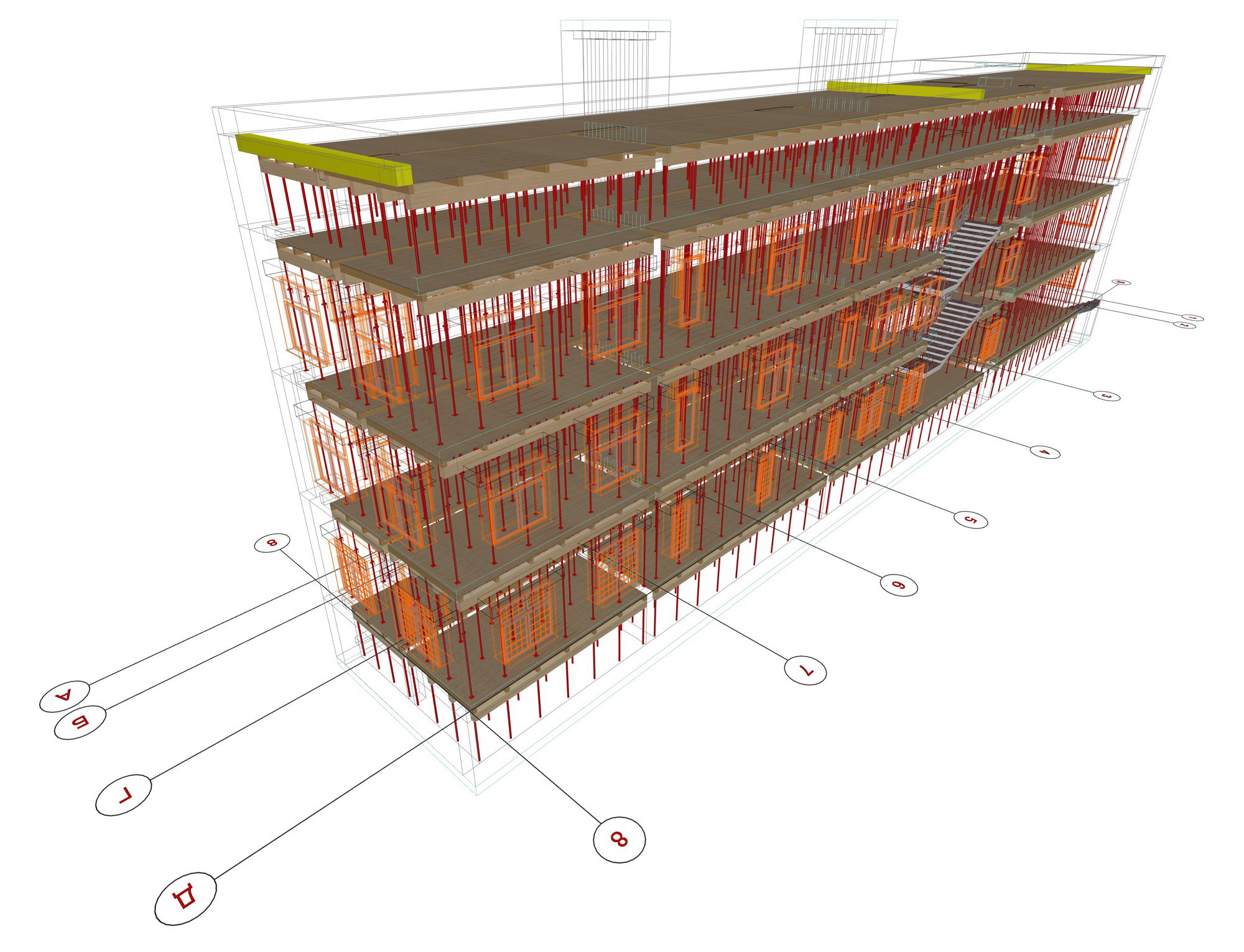

Проект трехэтажного частного дома
|
 |
 |
|
Проект опалубки перекрытий
|
Проект опалубки перекрытий
|
|
 |
 |
|
Проект опалубки перекрытий
|
Проект опалубки перекрытий
|
|
 |
 |
|
Проект опалубки перекрытий
|
Проект опалубки перекрытий
|
|
 |
 |
|
Проект опалубки перекрытий
|
Проект опалубки перекрытий
|
|
 |
 |
|

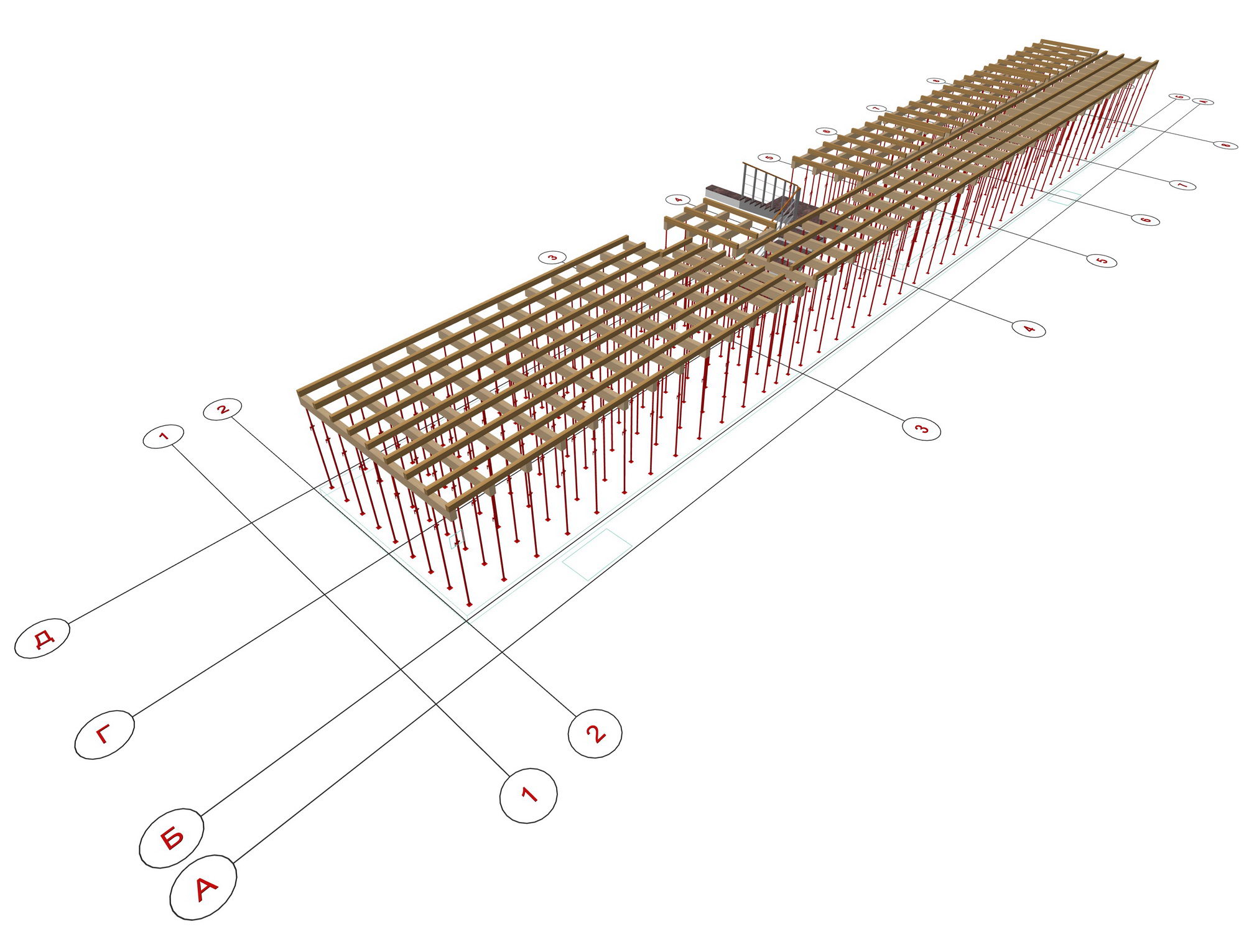

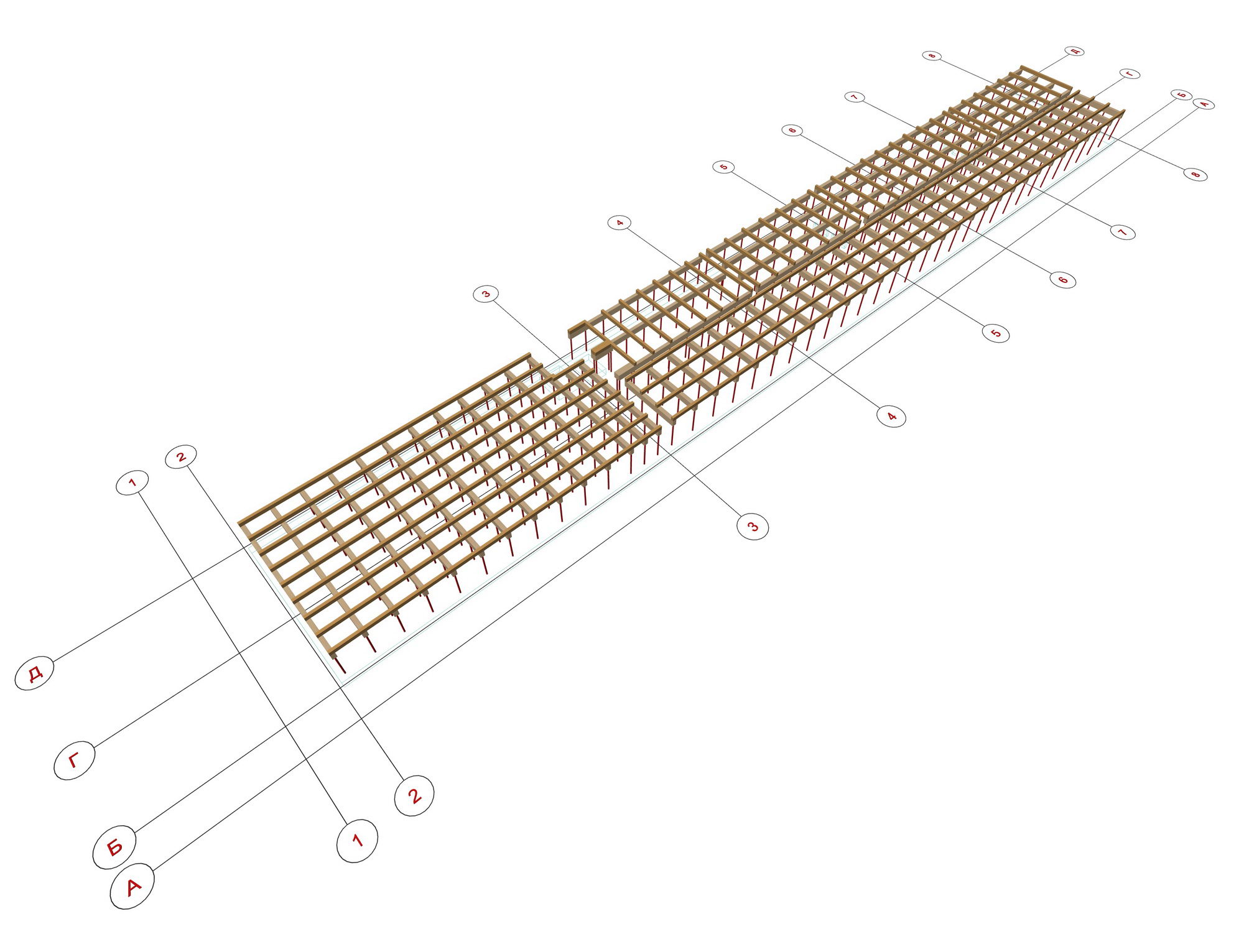

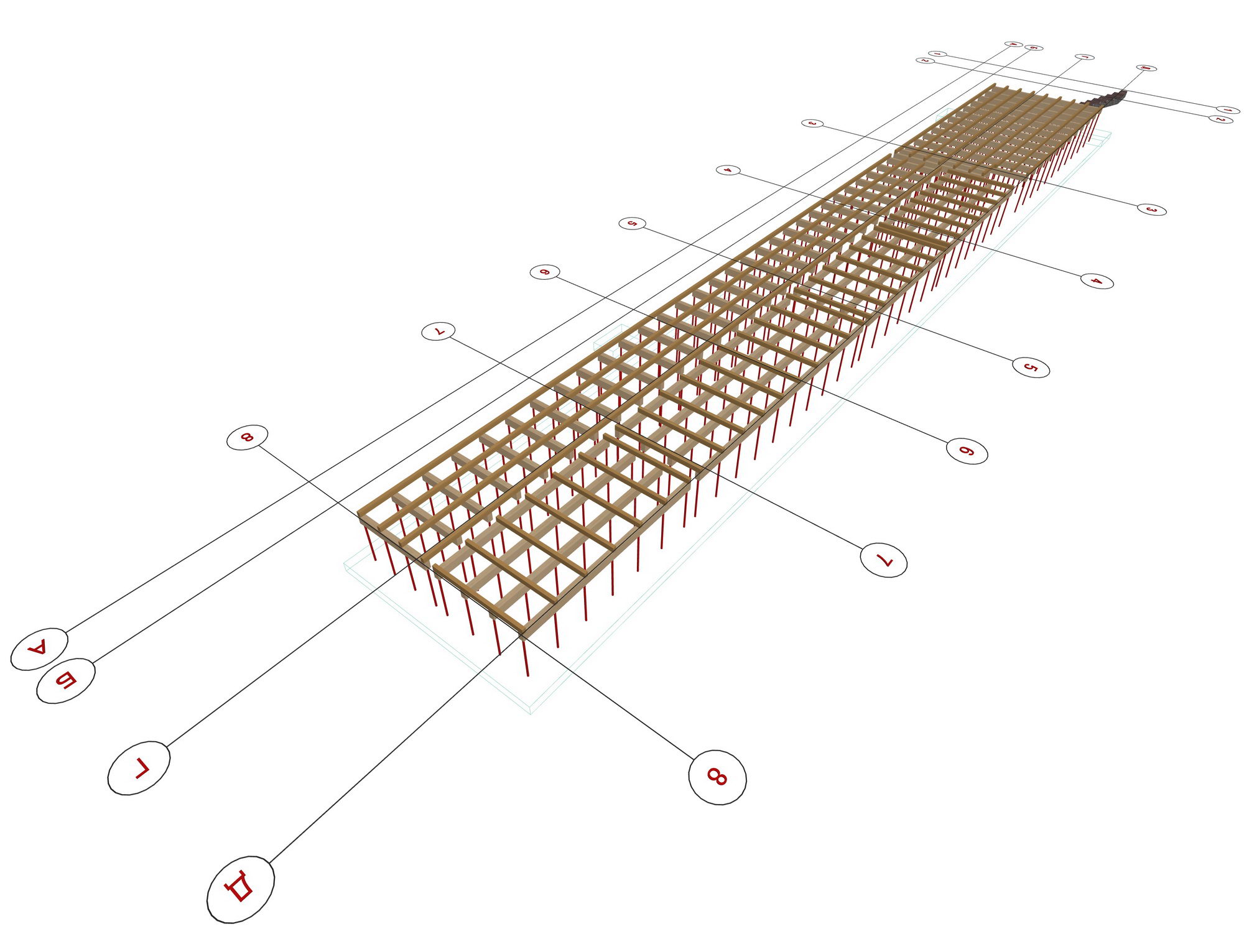

Каркас опалубки подполья
|
Каркас опалубки подполья
|
|
 |
 |
|

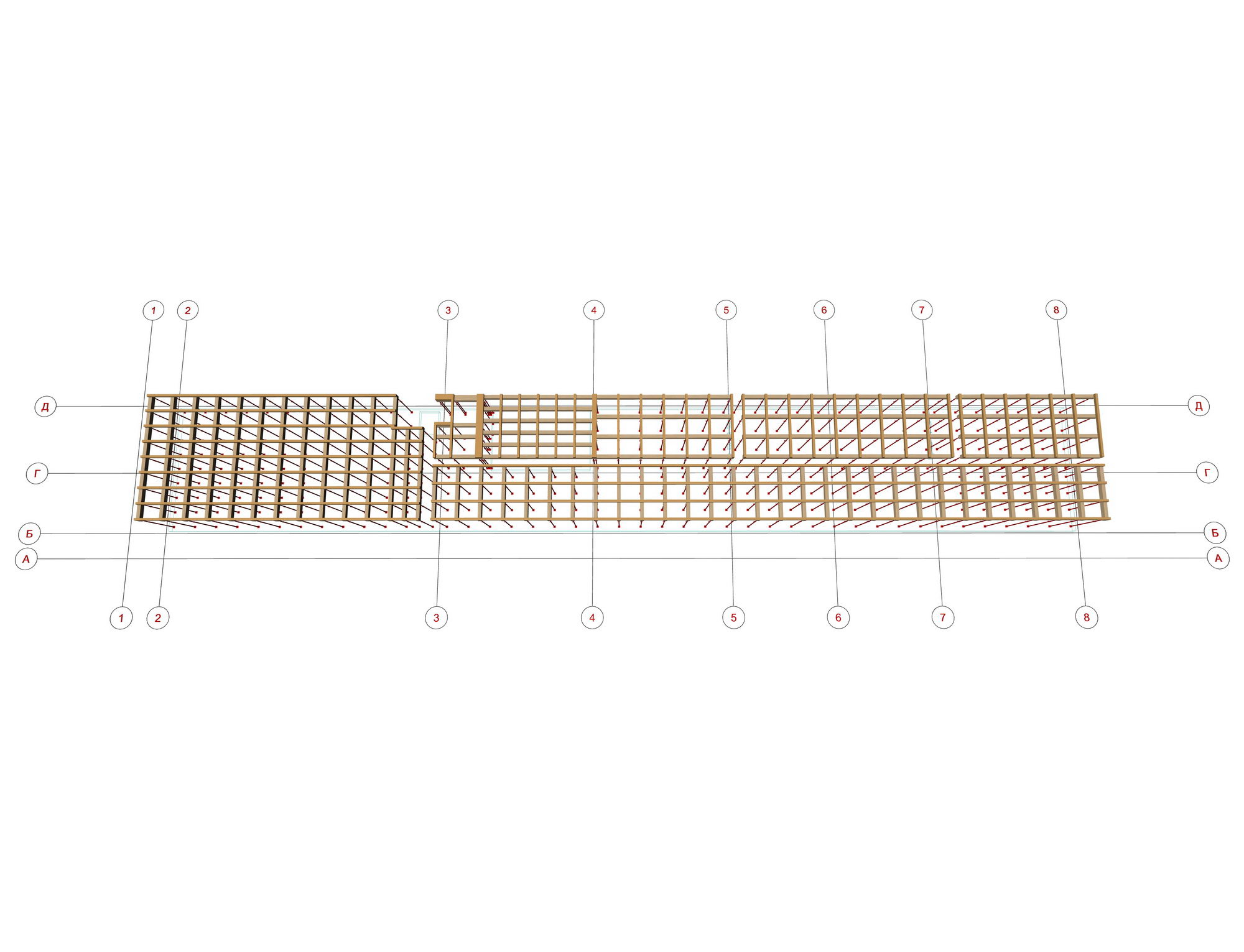

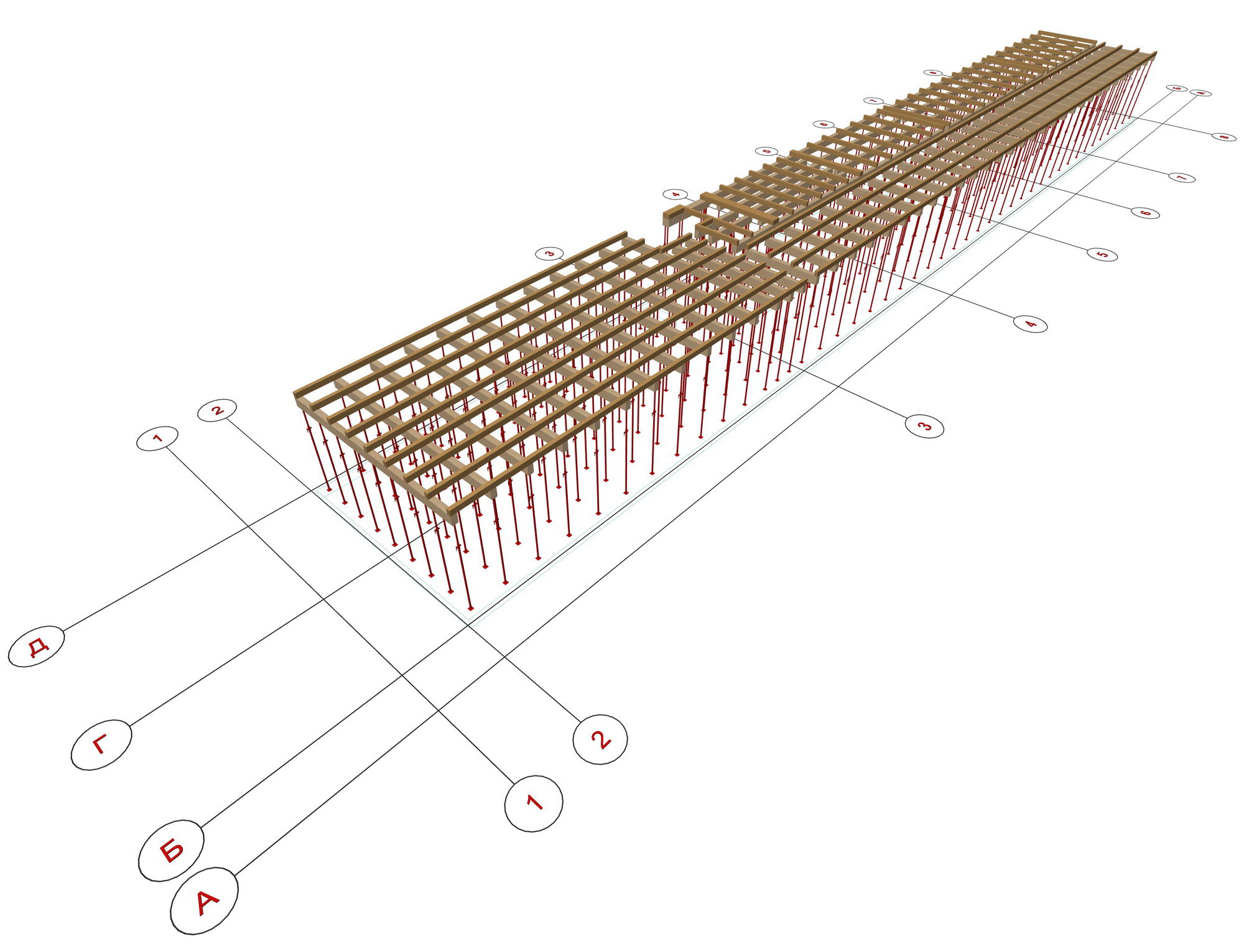

Каркас опалубки первого и второго этажа
|
Каркас опалубки первого и второго этажа
|
|
 |
 |
|

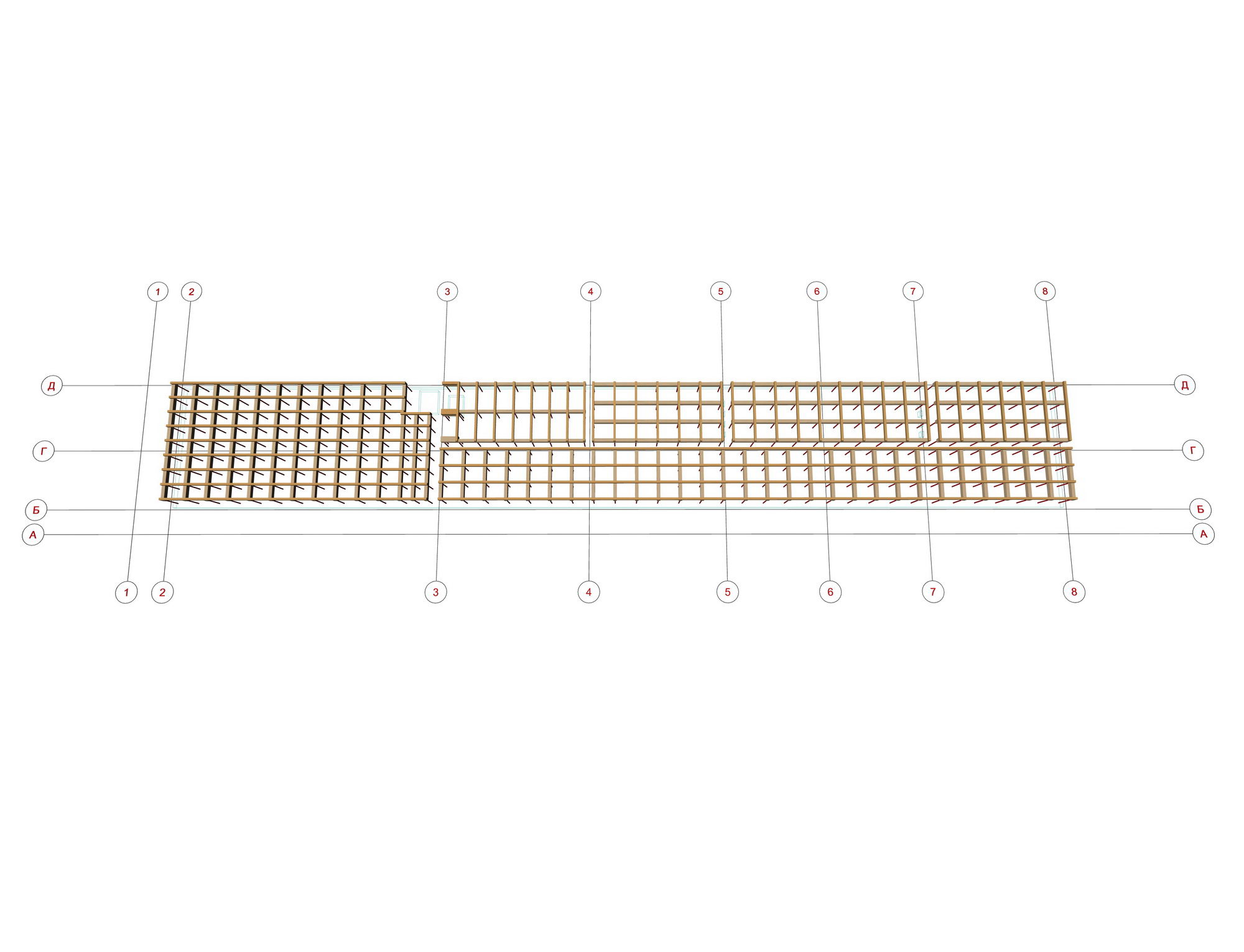

Каркас опалубки третьего этажа
|
Каркас опалубки третьего этажа
|
|
 |
 |
|

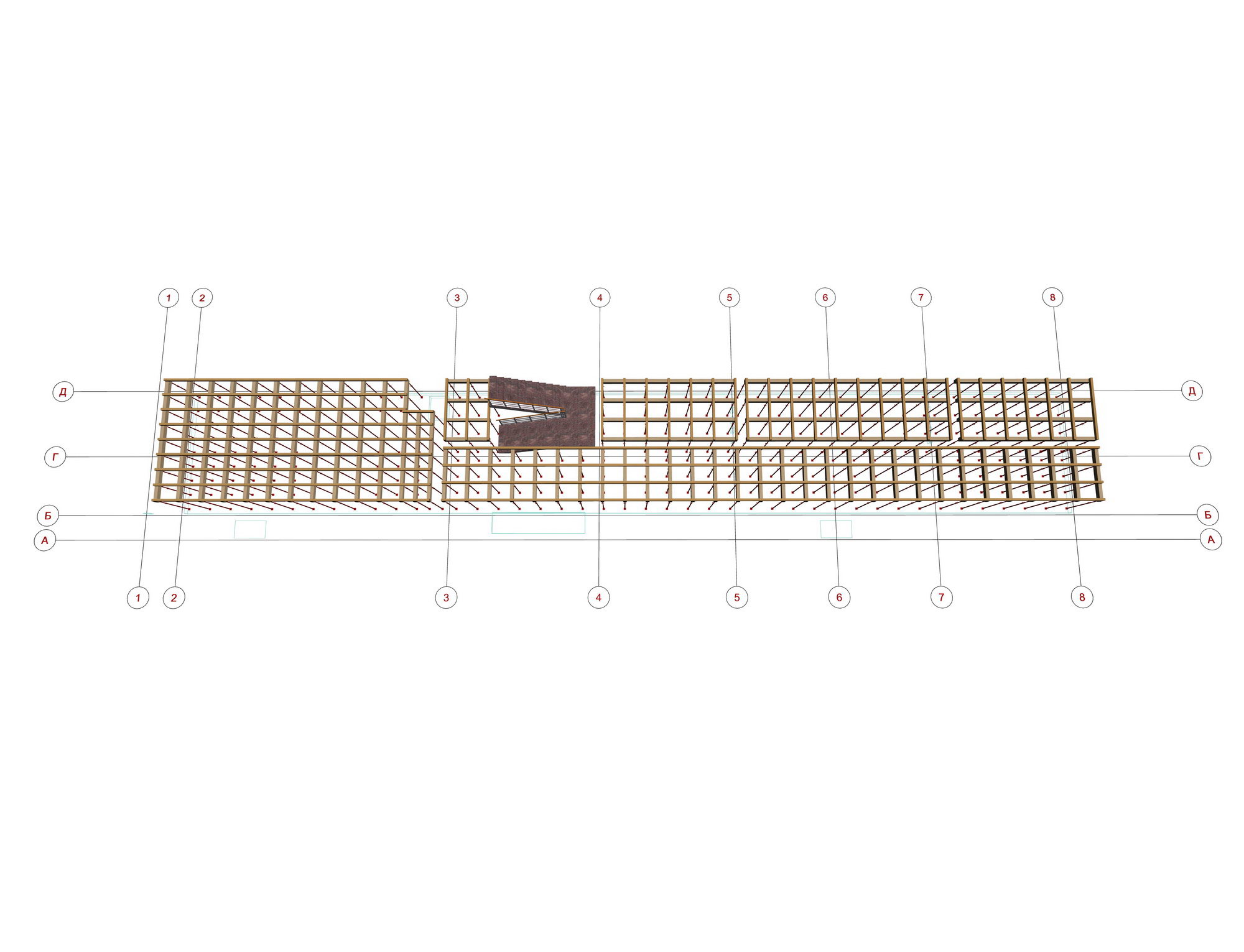

Каркас опалубки технического этажа
|
Каркас опалубки технического этажа
|
|
 |
 |
|

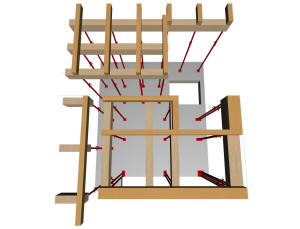

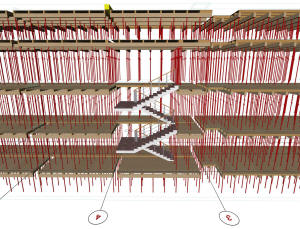

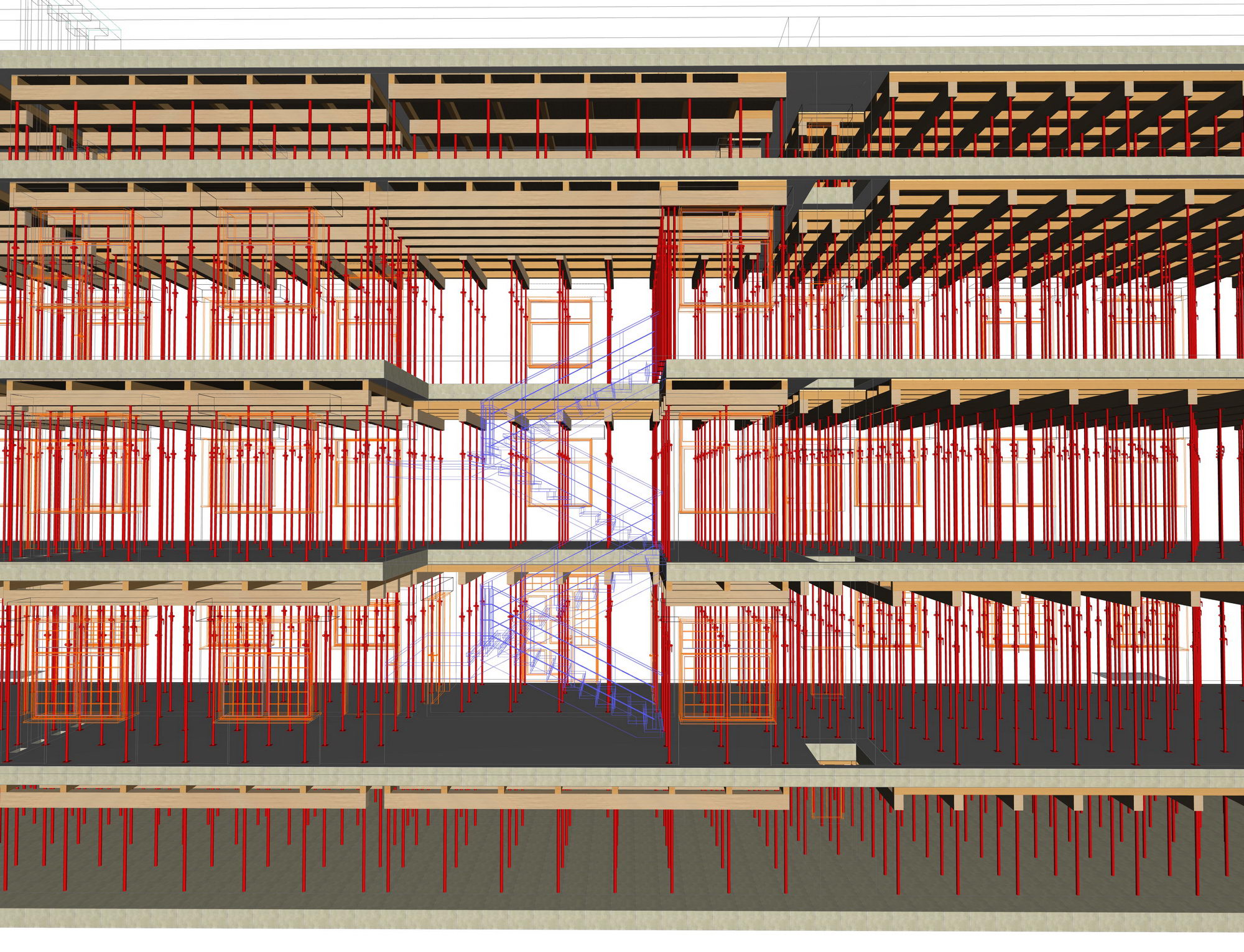

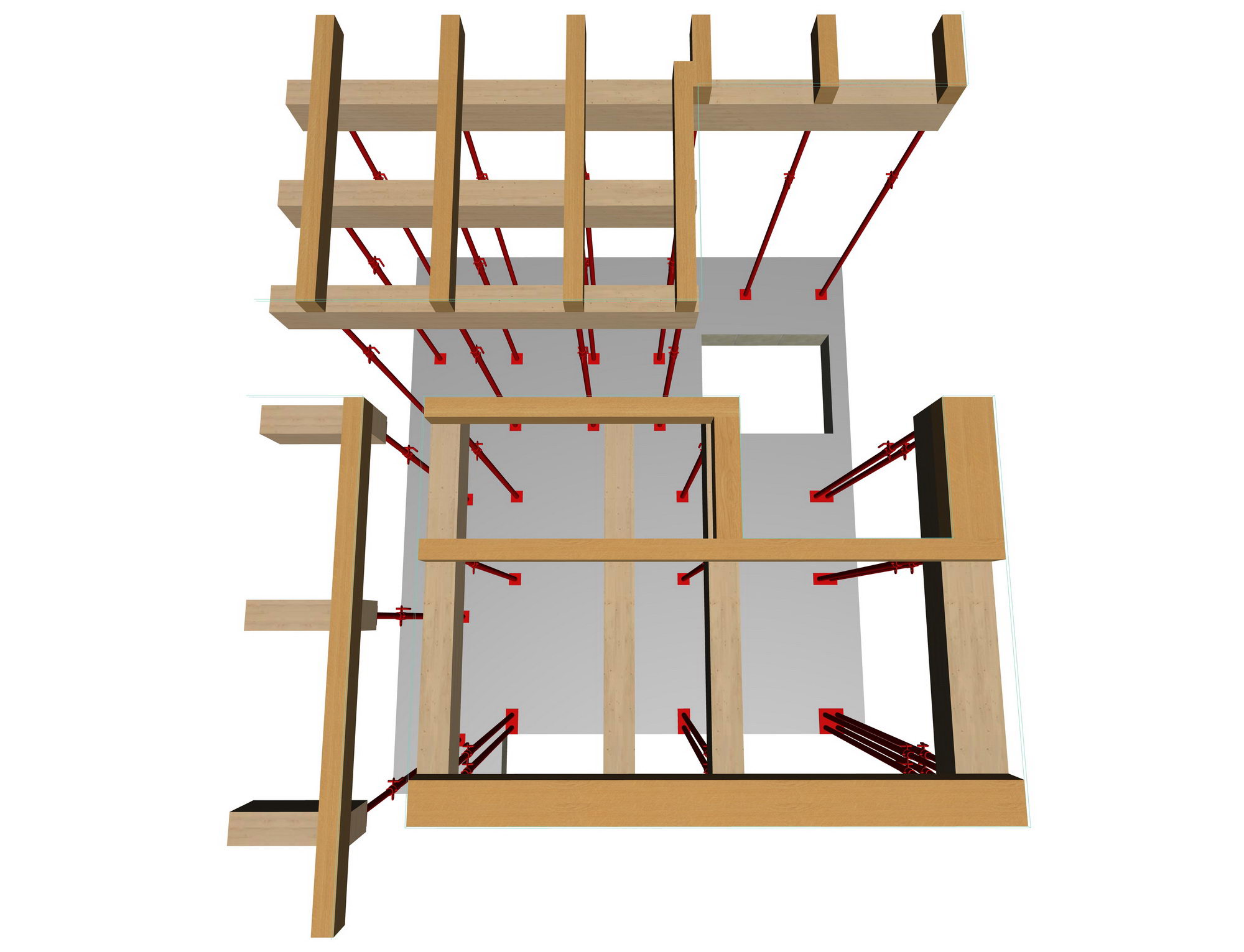

Фрагмент каркаса опалубки в районе
эвакуационного люка здания
|
Фрагмент каркаса опалубки в районе
эвакуационного люка здания
|
|
 |
 |
|

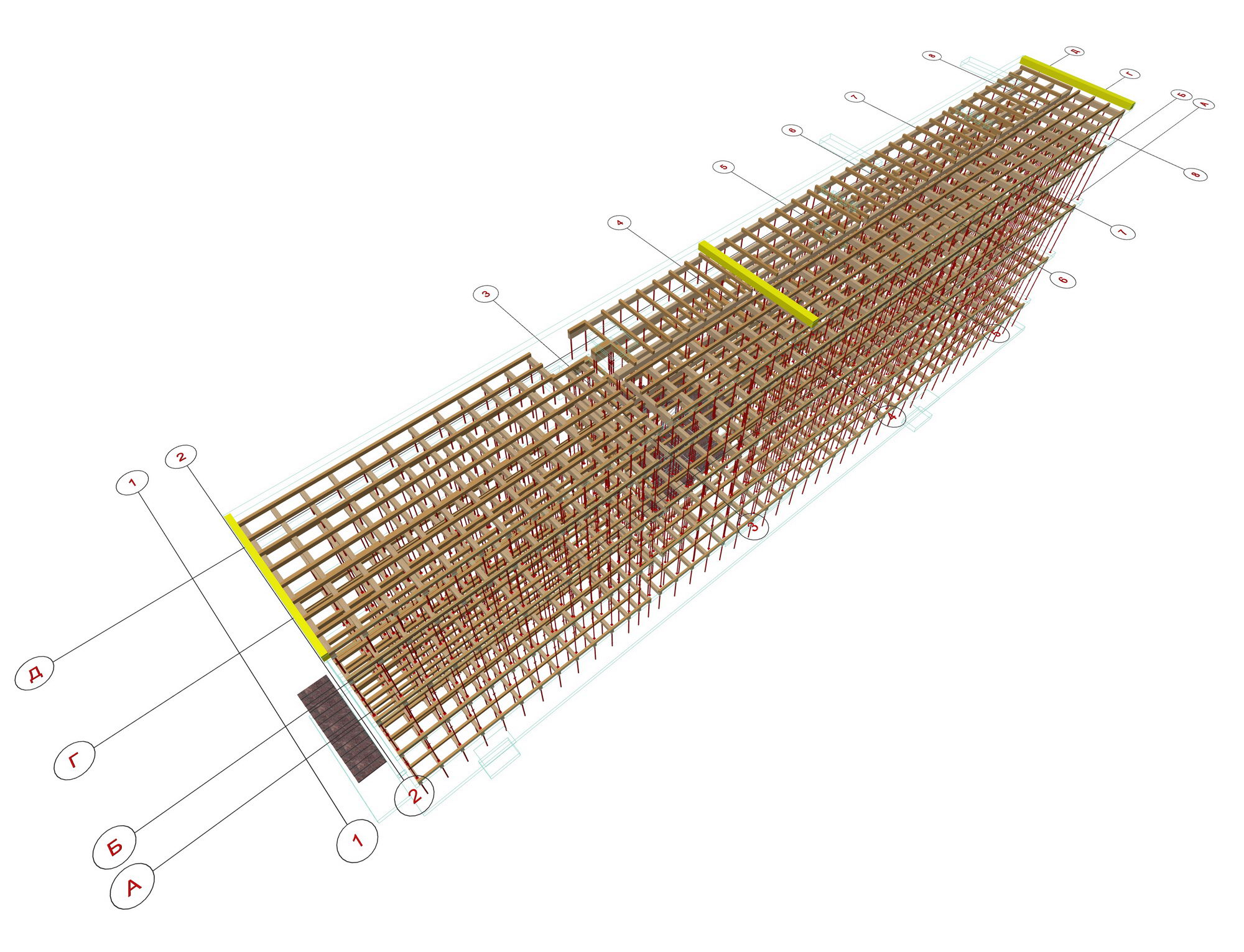

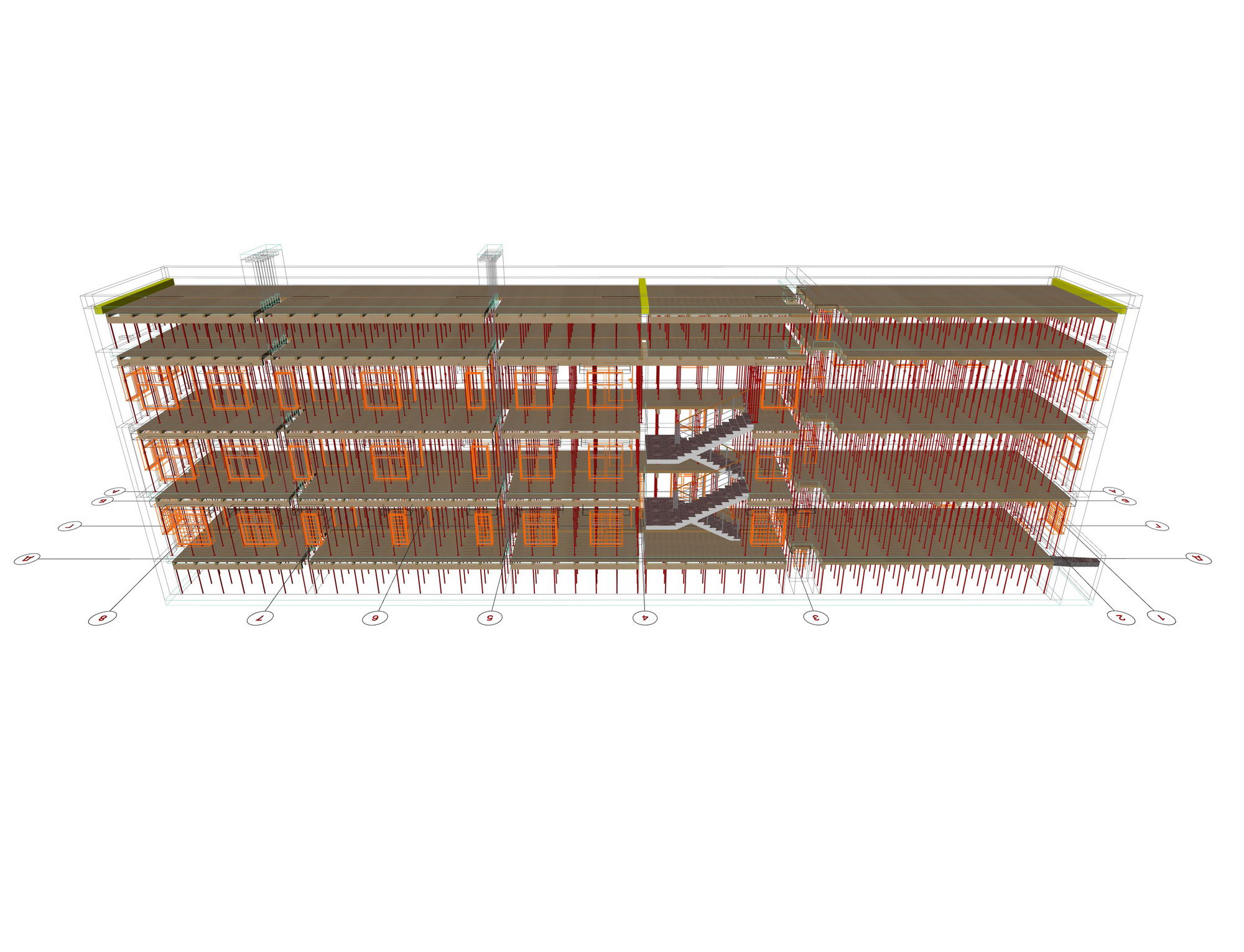

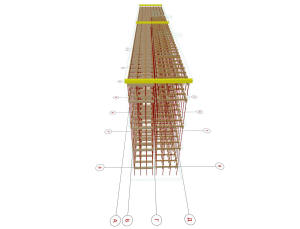

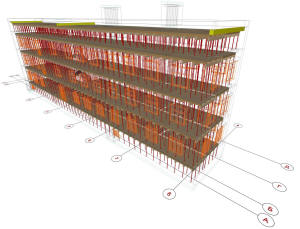

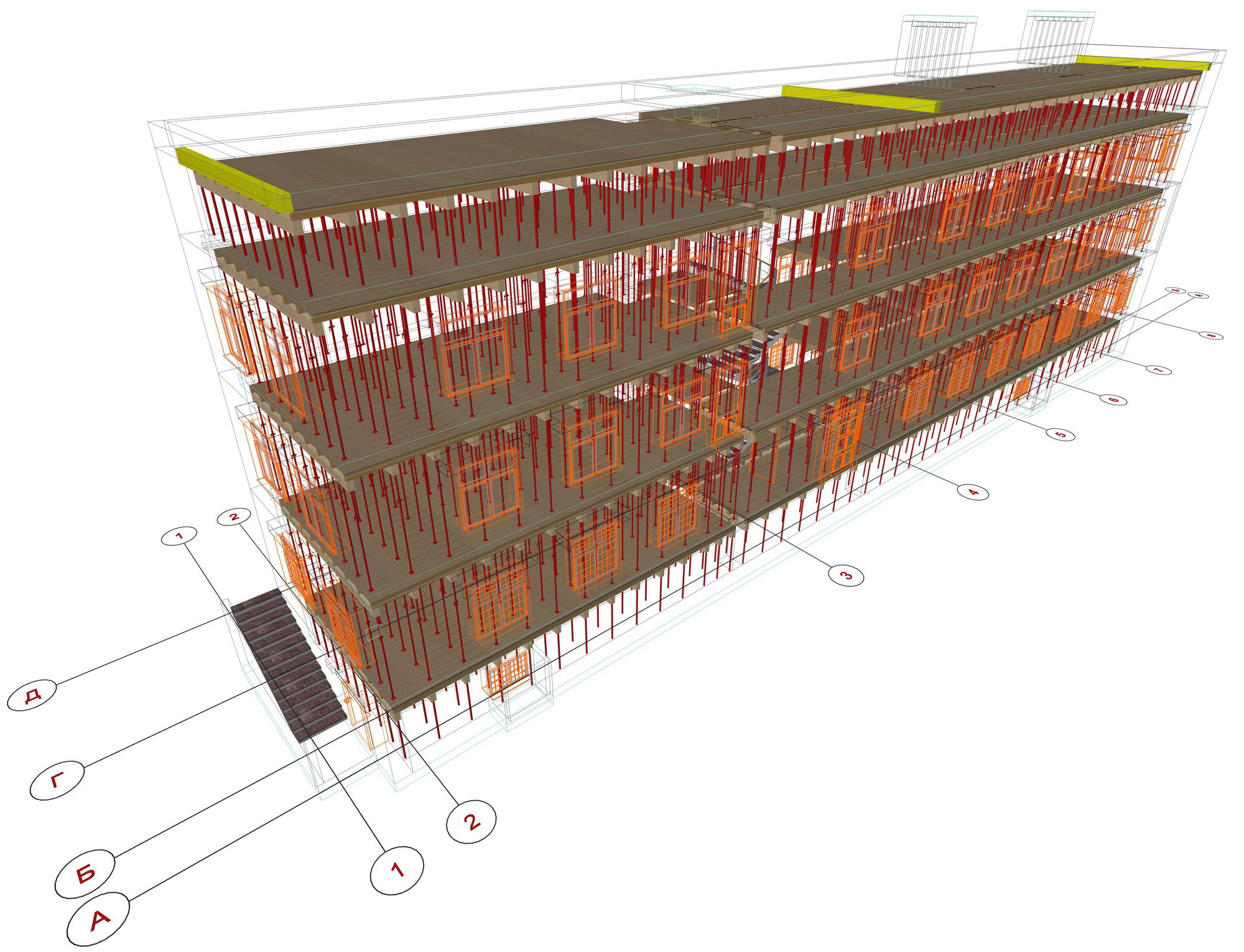

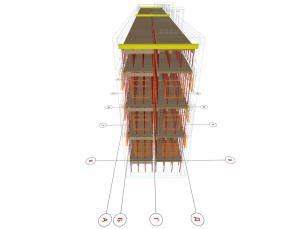

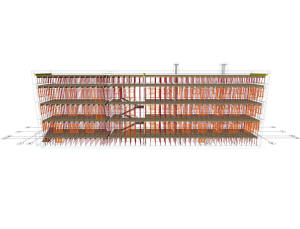

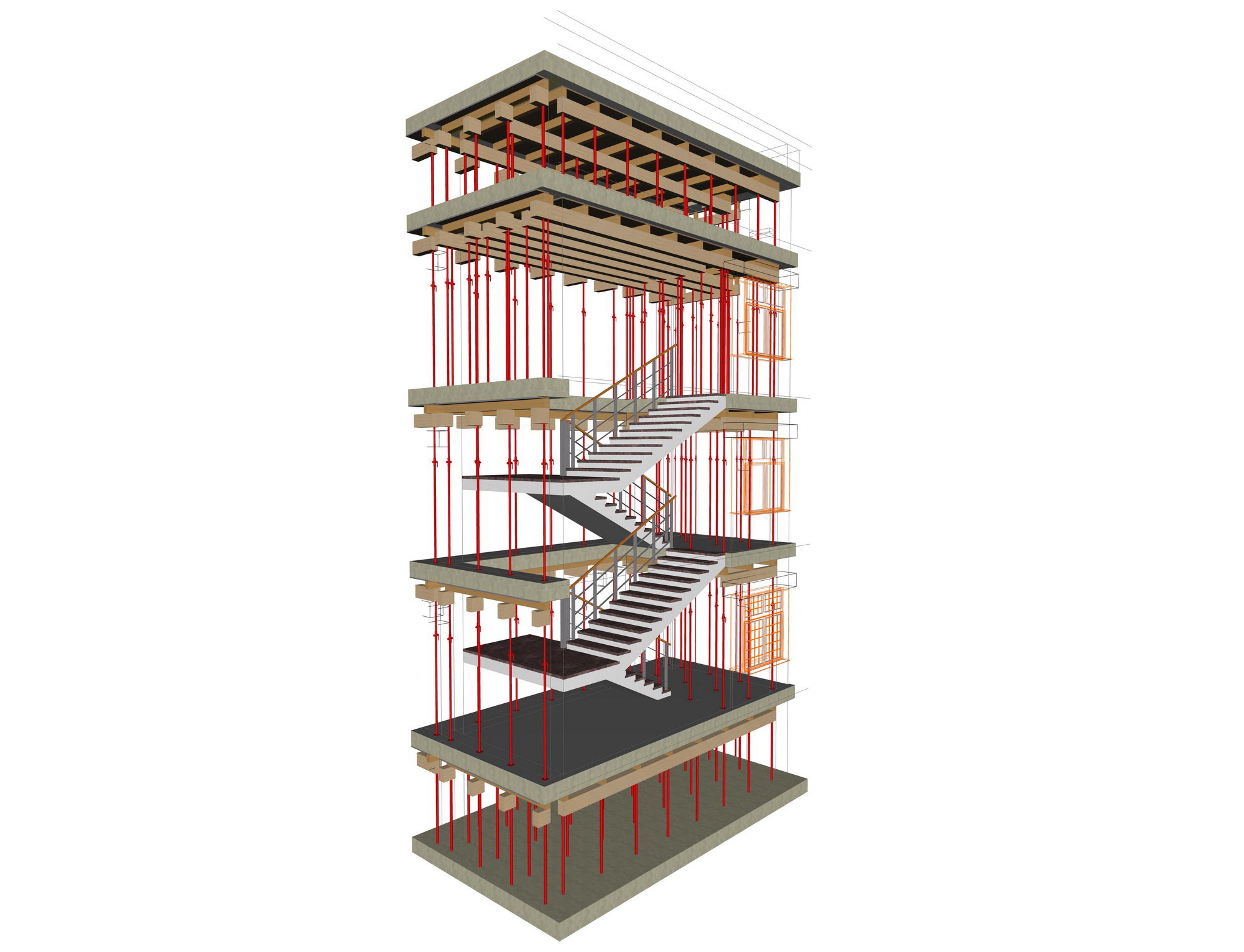

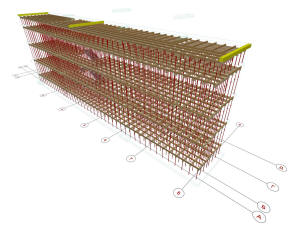

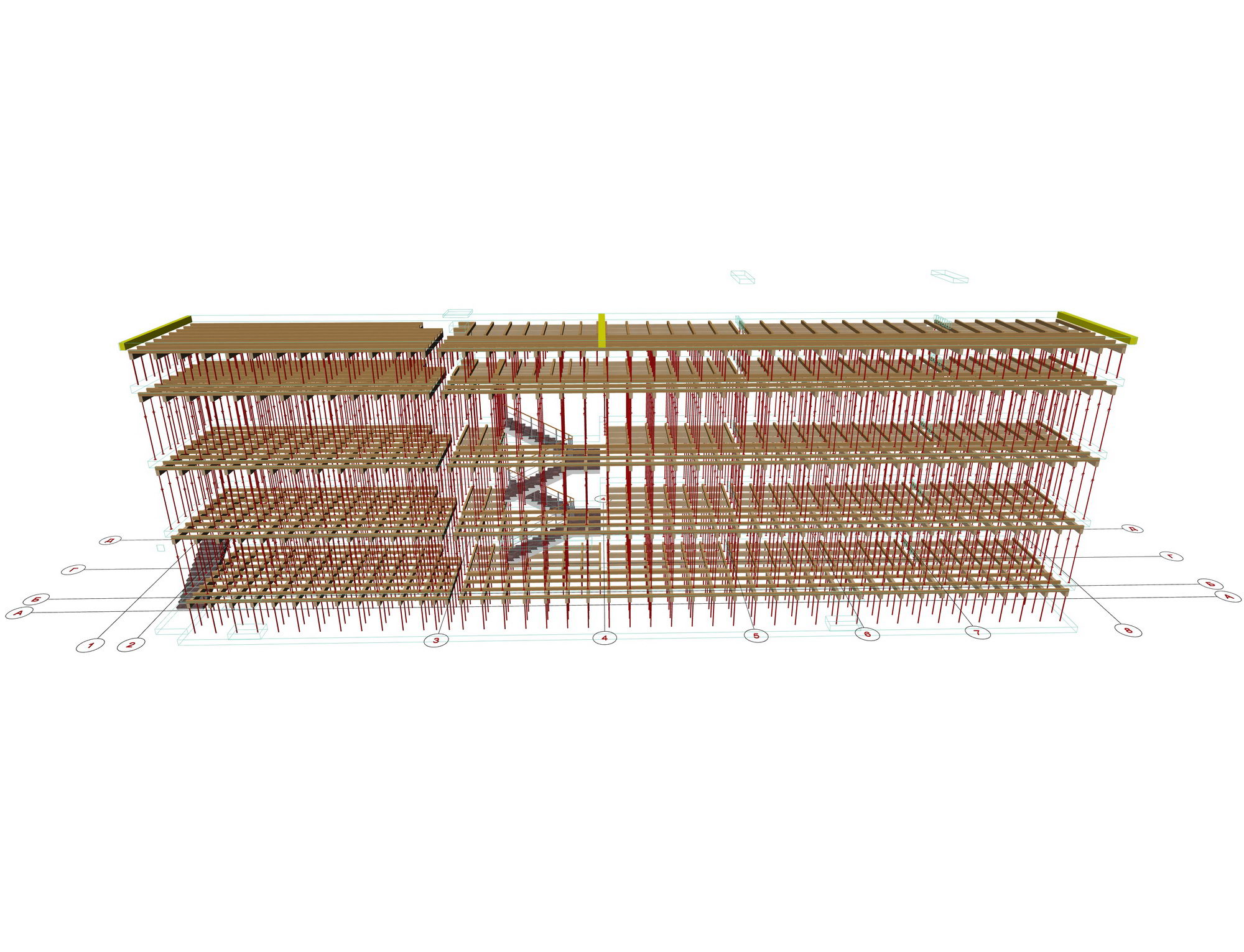

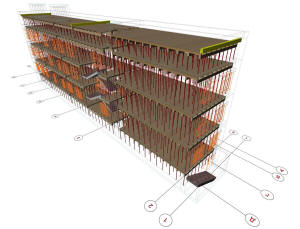

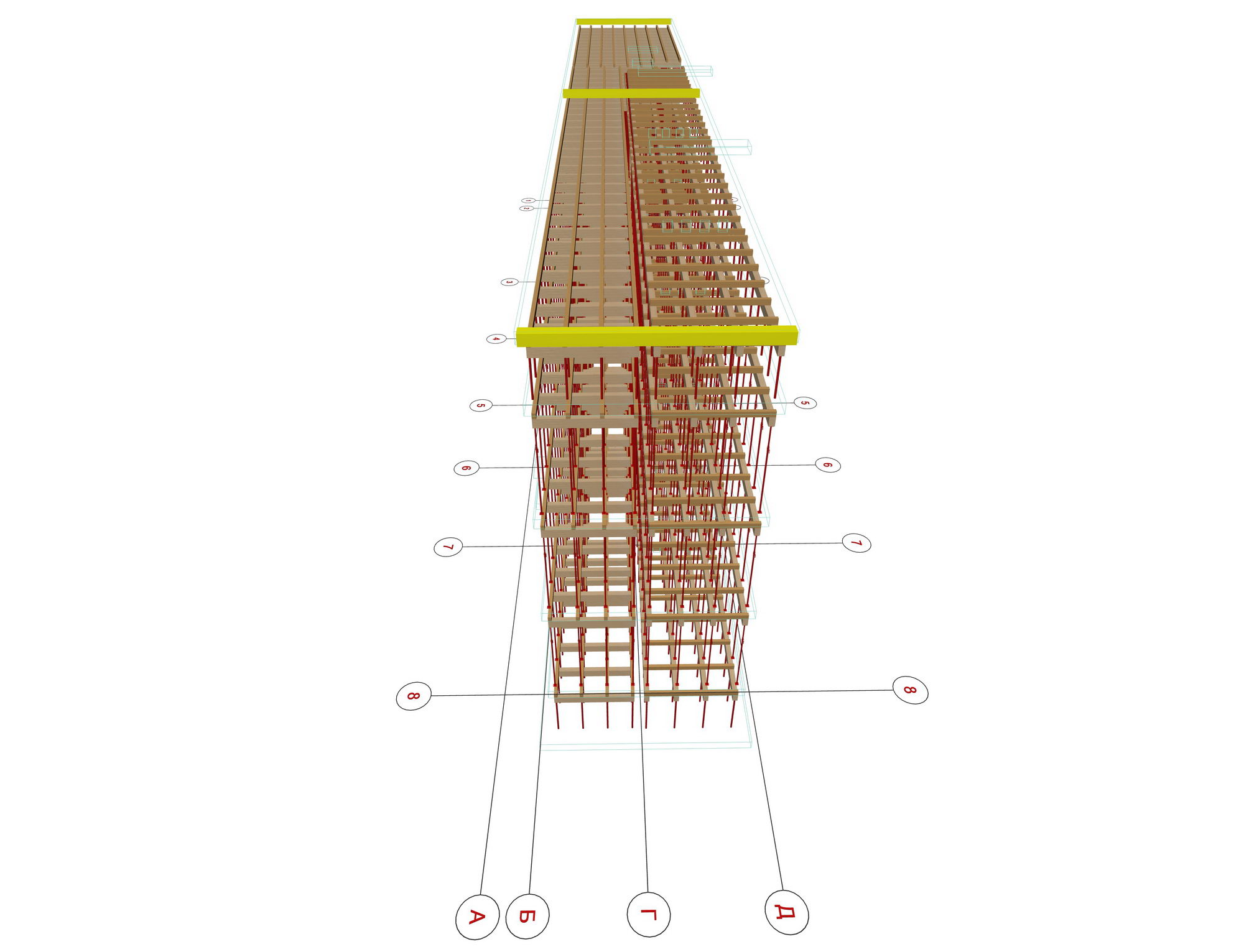

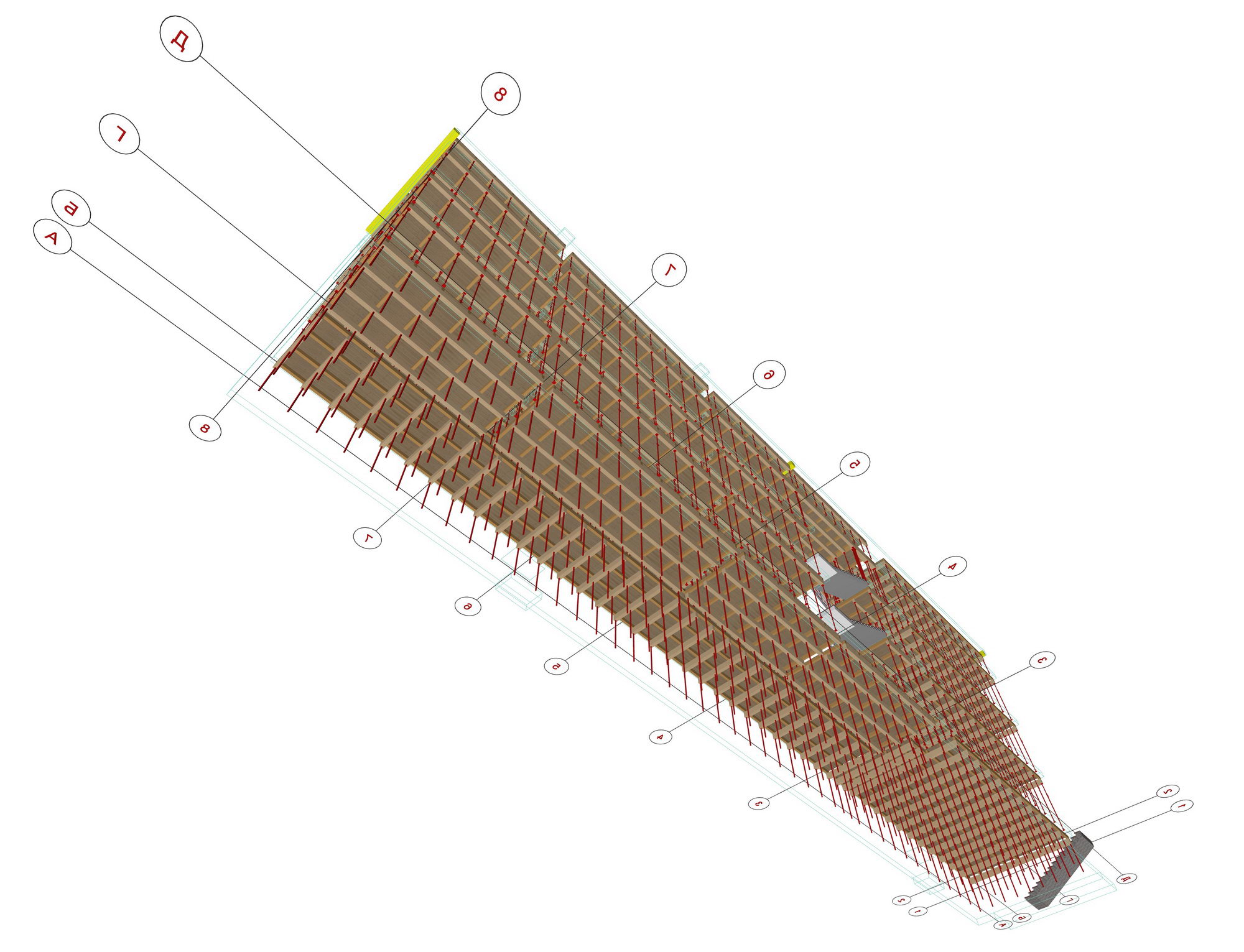

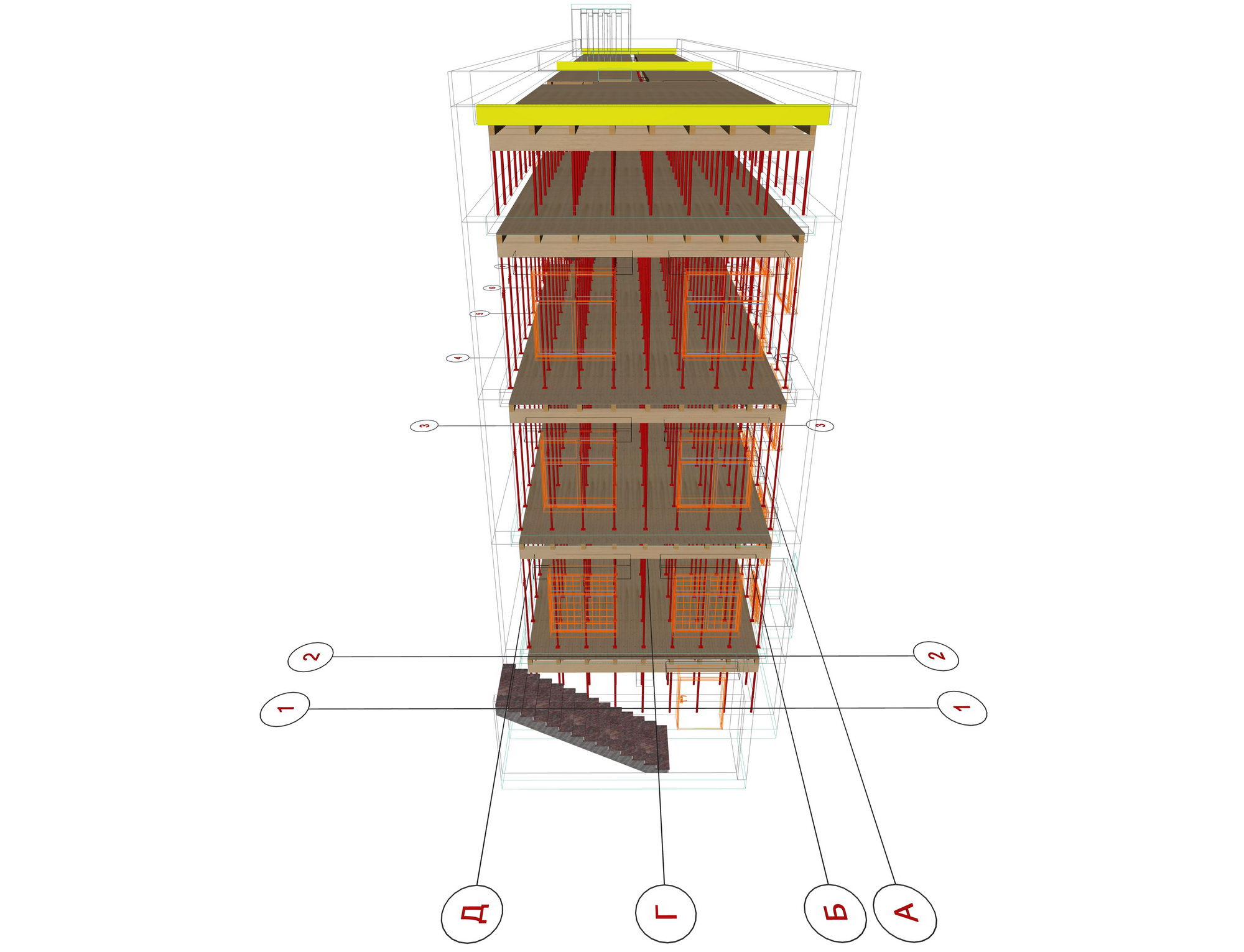

Общий вид каркаса опалубки частного дома
|
Общий вид каркаса опалубки частного дома
|
|
 |
 |
|
Общий вид каркаса опалубки частного дома
|
Общий вид каркаса опалубки частного дома
|
|
 |
 |
|

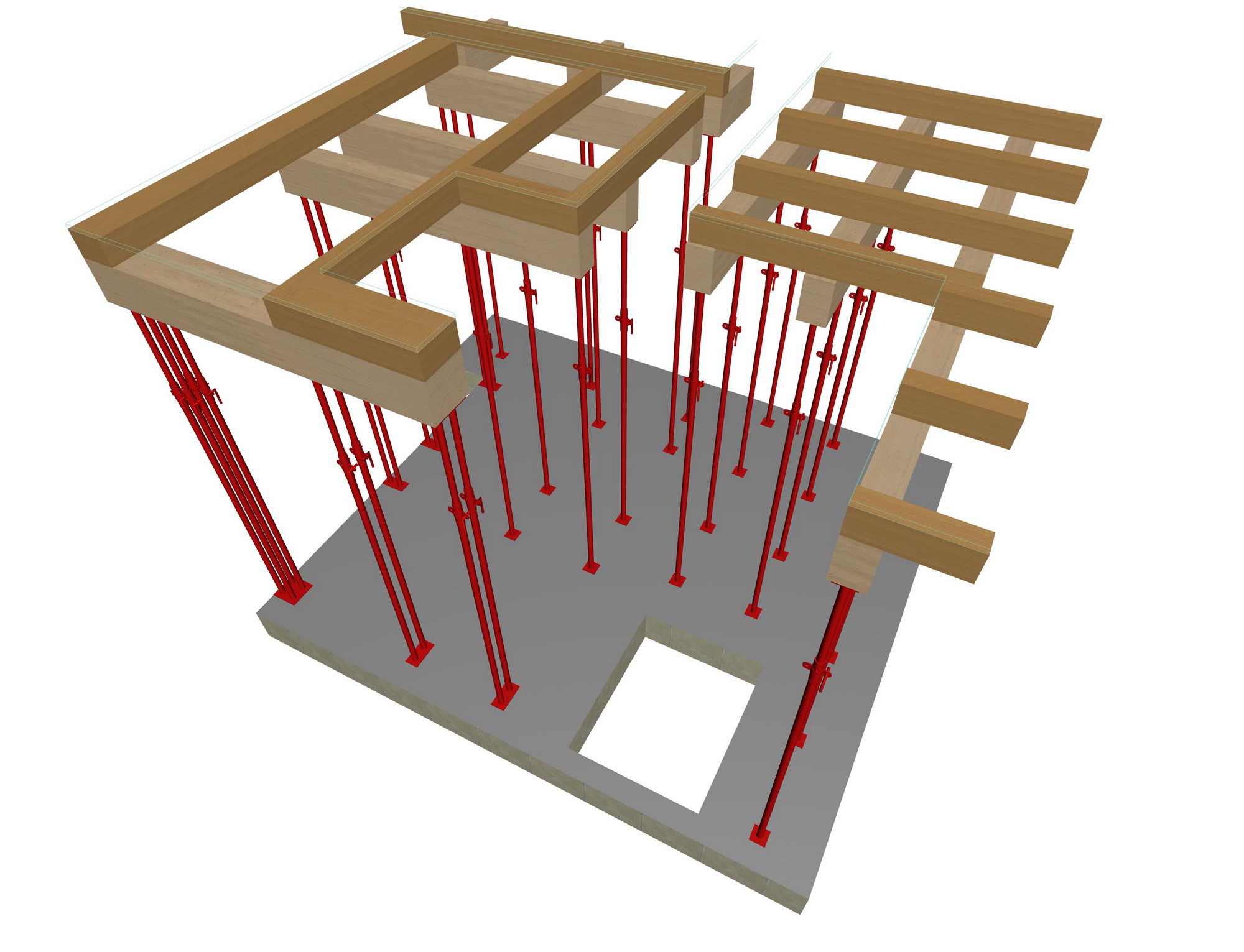

Фрагмент опалубки частного дома
|

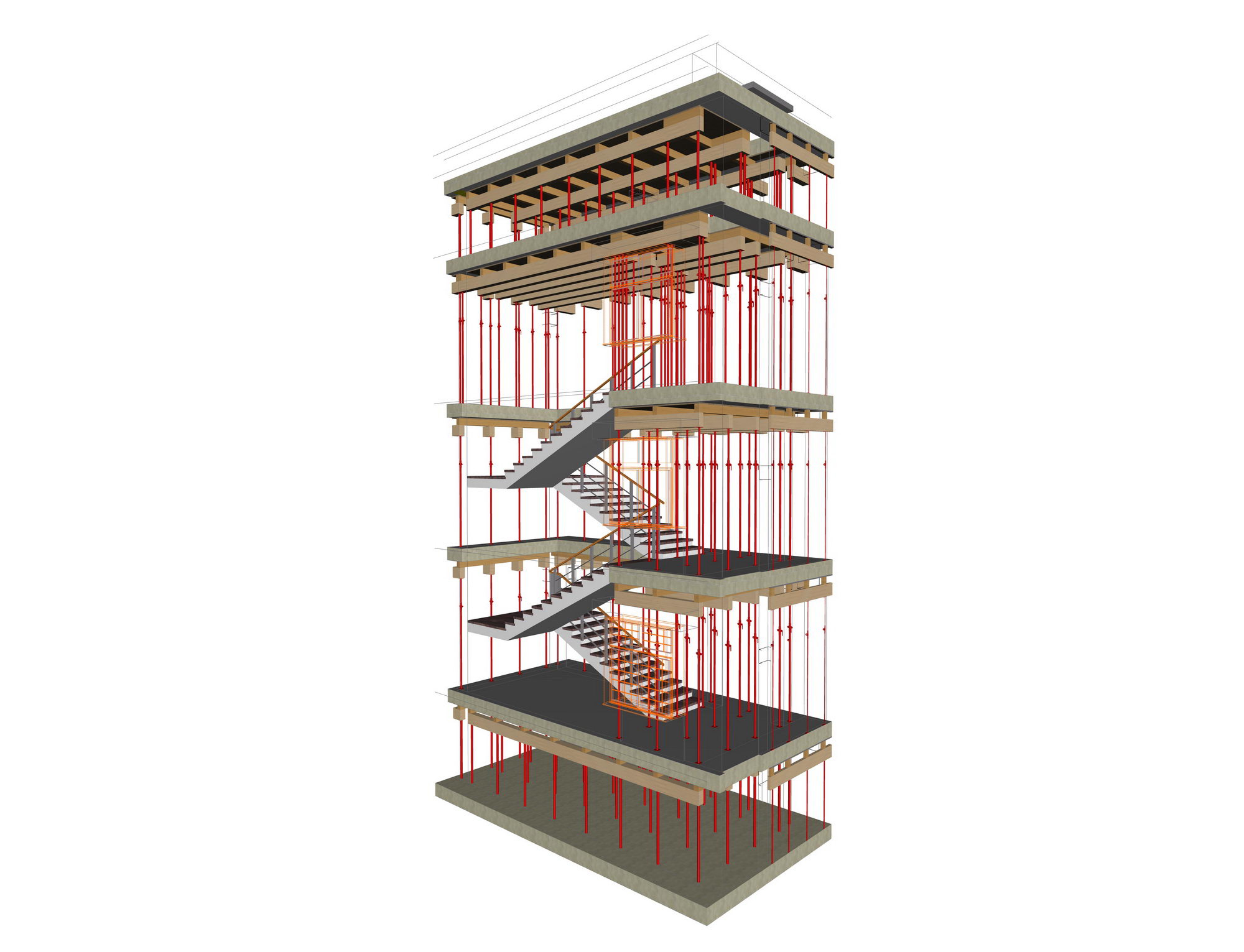

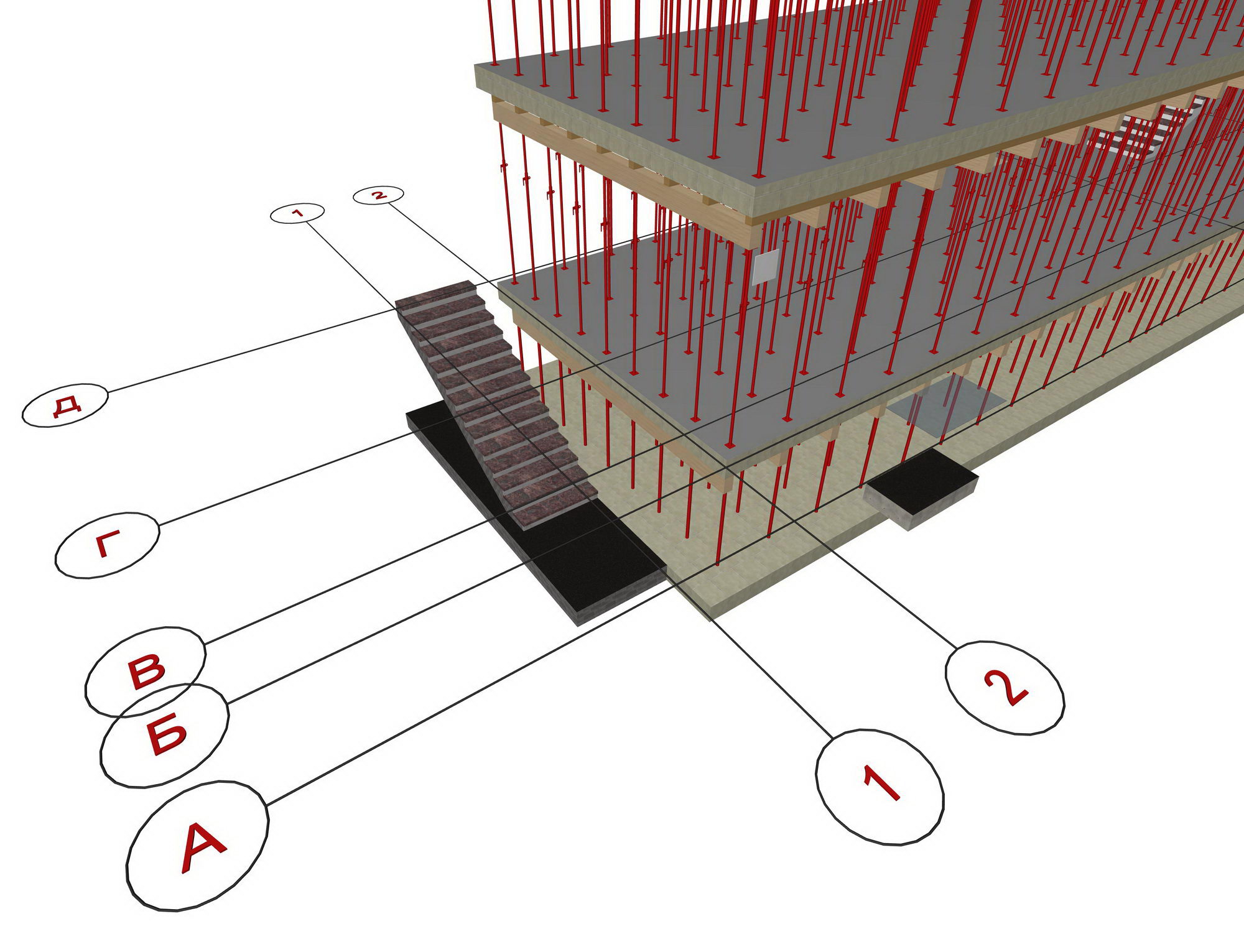

Опалубка перекрытия над лестницей
|
|
 |
 |
|
Опалубка перекрытия над лестницей
|
Опалубка перекрытия над лестницей
|
|
 |
 |
|
Опалубка перекрытия над лестницей
|
Опалубка перекрытия над лестницей
|
|
 |
 |
|
Опалубка перекрытия здания - вид снизу |
Опалубка перекрытия здания - вид снизу |
ГОСТ Р 52085-2003 «Опалубка. Общие
технические условия»
Нагрузки и данные для расчета опалубки
1 Вертикальные нагрузки
1.1 Собственная масса опалубки определяется по чертежам.
1.2 Масса бетонной смеси принимается: для тяжелого бетона 2500 кг/м3, для
других бетонов - по фактической массе.
1.3 Масса арматуры принимается по проекту, при отсутствии проектных данных -
100 кг/м3.
1.4 Нагрузки от людей и транспортных средств - 250 кгс/м2. Кроме того,
опалубка должна проверяться на сосредоточенную нагрузку от технологических
средств согласно фактическому возможному загружению по проекту производства
работ (ППР).
Таблица Г.1 - Дополнительные динамические нагрузки,
возникающие при выгрузке бетонной смеси
|
Способ подачи бетонной смеси в опалубку |
Нагрузка, кгс/м2 |
|
Спуск по лоткам, хоботам |
400 |
|
Выгрузка из бадей вместимостью: |
|
|
до 0,8 м3 |
400 |
|
более 0,8 м3 |
600 |
|
Укладка бетононасосами |
800 |
Таблица Г.2 -
Коэффициенты запаса при расчете давления бетонной смеси
|
Нагрузки |
Коэффициент |
|
Собственный вес опалубки |
1,1 |
|
Вес бетонной смеси и арматуры |
1,2 |
|
От движения людей, транспортных средств, сосредоточенные
нагрузки |
1,3 |
|
От вибрирования бетонной смеси |
1,3 |
|
Боковое давление бетонной смеси |
1,3 |
|
То же, при бетонировании колонн |
1,5 |
|
Динамические при выгрузке бетонной смеси в опалубку |
1,3 |
