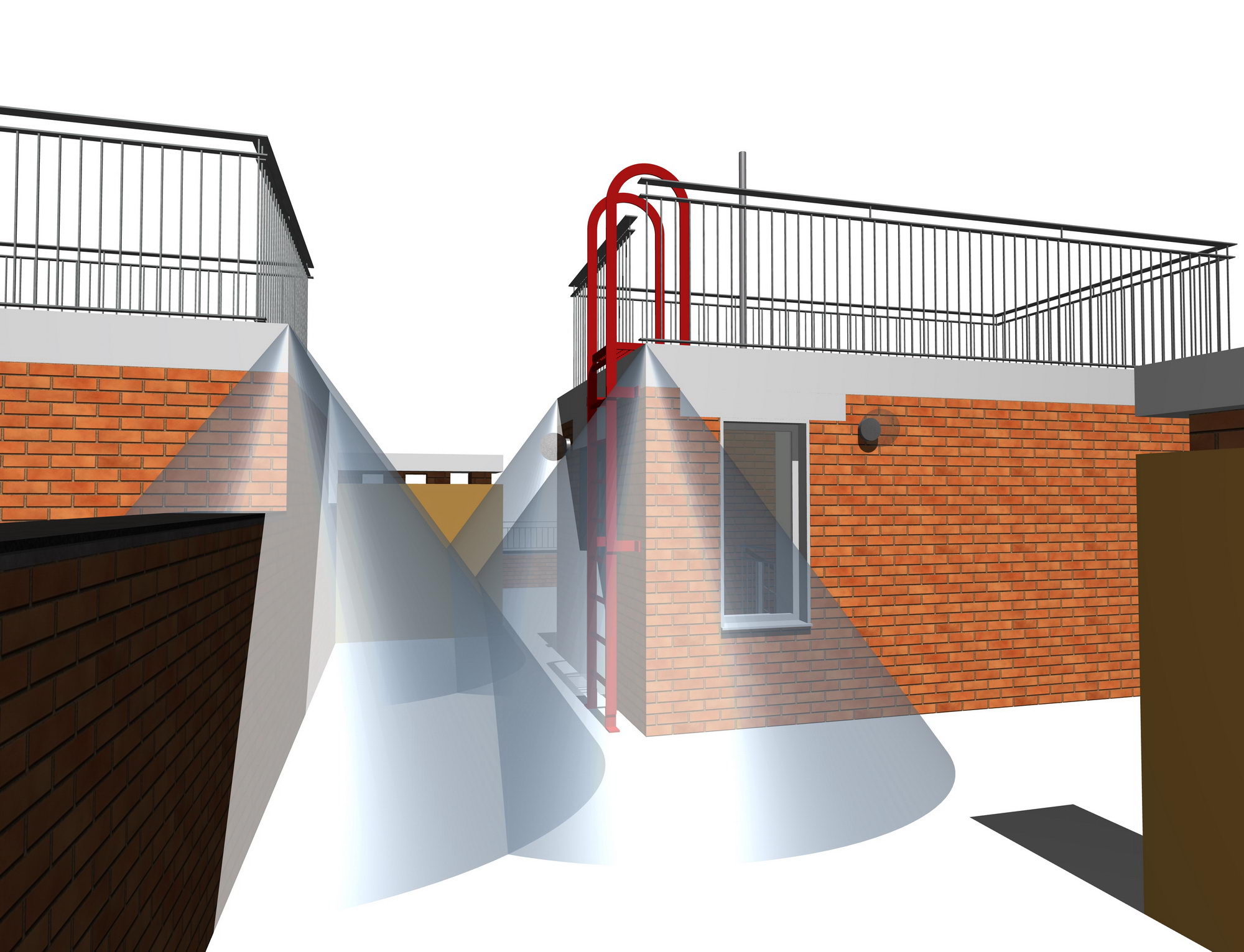

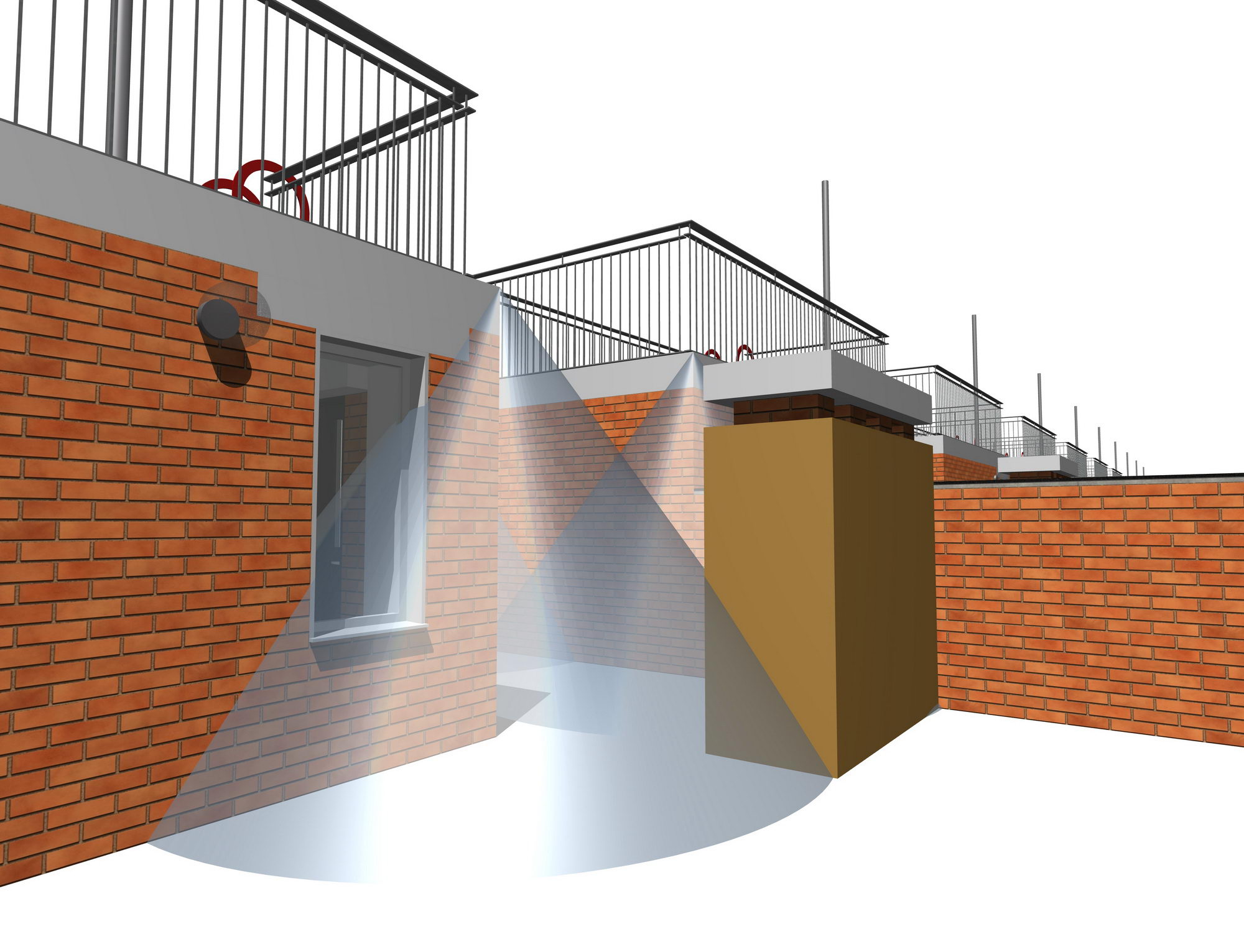

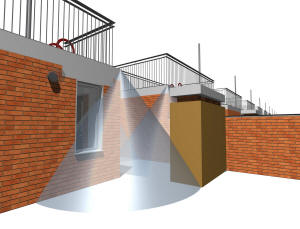

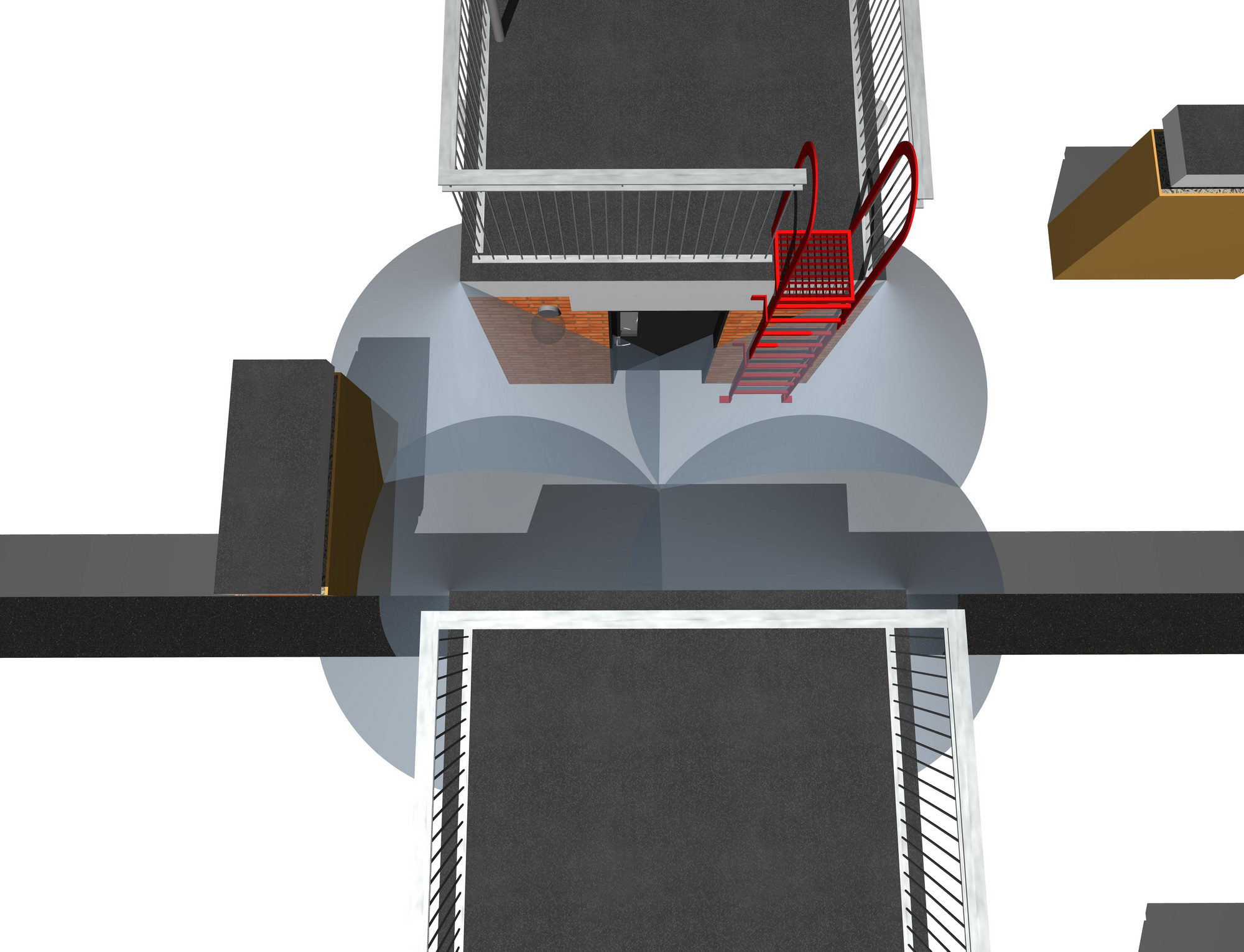

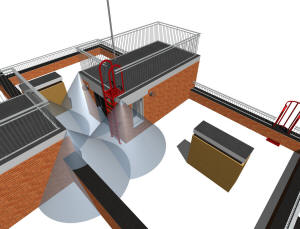

Зона ветрового подпора (тени) вентиляционных труб трехэтажного таунхауса на 10 семей





Зона ветрового подпора (тени)



Зона ветрового подпора (тени)

Зона ветрового подпора (тени)



Зона ветрового подпора (тени)



Зона ветрового подпора (тени)

Зона ветрового подпора (тени)

Зона ветрового подпора (тени)

Зона ветрового подпора (тени)





Для справки

СП 54.13330.2011 Здания жилые многоквартирные
п.9.10. В наружных стенах подвалов, технических подполий и холодного чердака, не имеющих вытяжной вентиляции, следует предусматривать продухи общей площадью не менее 1/400 площади пола технического подполья или подвала, равномерно расположенные по периметру наружных стен. Площадь одного продуха должна быть не менее 0,05 м2.
п.9.13. Отношение площади световых проемов к площади пола жилых комнат и кухни следует принимать не более 1:5,5 и не менее 1:8; для верхних этажей со световыми проемами в плоскости наклонных ограждающих конструкций - не менее 1:10 с учетом светотехнических характеристик окон и затенения противостоящими зданиями.

Примечание: площадь остекления в жилых дома от 12,5% до 18,2%.



СанПиН 2.1.2.2645-10 "Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях"
IV. Гигиенические требования к отоплению, вентиляции, микроклимату и воздушной среде помещений
4.9. Шахты вытяжной вентиляции должны выступать над коньком крыши или плоской кровли на высоту не менее 1 м.



СП 54.13330.2011 "Здания жилые многоквартирные"
4.5. В жилых зданиях следует предусматривать: хозяйственно-питьевое и горячее водоснабжение, канализацию и водостоки в соответствии с СП 30.13330 и СП 31.13330; отопление, вентиляцию, противодымную защиту - в соответствии с СП 60.13330. Противопожарный водопровод, противодымную защиту следует предусматривать в соответствии с требованиями СП 10.13130 и СП 7.13130.



СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Требования пожарной безопасности"
5.10 Высоту дымовых труб от колосниковой решетки до устья следует принимать не менее 5 м. Высоту дымовых труб, размещаемых на расстоянии, равном или большем высоты сплошной конструкции, выступающей над кровлей, следует принимать: не менее 500 мм - над плоской кровлей; не менее 500 мм - над коньком кровли или парапетом при расположении трубы на расстоянии до 1,5 м от конька или парапета; не ниже конька кровли или парапета - при расположении дымовой трубы на расстоянии от 1,5 до 3 м от конька или парапета; не ниже линии, проведенной от конька вниз под углом 10° к горизонту, - при расположении дымовой трубы от конька на расстоянии более 3 м.
Дымовые трубы следует выводить выше кровли более высоких зданий, пристроенных к зданию с печным отоплением.
Высоту вытяжных вентиляционных каналов, расположенных рядом с дымовыми трубами, следует принимать равной высоте этих труб.



МДК 2-03.2003 "Правила и нормы технической эксплуатации жилищного фонда"
4.6.1.27.Следует обеспечить достаточную высоту вентиляционных устройств. Для плоских кровель высота вентшахт должна быть 0,7 м выше крыши, парапета или др.выступающих элементов здания, высота канализационной вытяжной трубы должна быть выше края вентшахты на 0,15 м.

4.6.3.2.Теплый чердак.
Температура воздуха в чердачном помещении не ниже +12 °С. Для этого требуется:
высота вентиляционных вытяжных шахт в пределах чердака должна быть 0,6 - 0,7 м;
5.4.8. Высота выступающей части дымоотвода крышной котельной над плоской крышей должна быть не менее 1,2 м, для неплоской крыши дымоотвод должен выступать над коньком крыши на 0,8 м, а если расстояние до соседнего здания не превышает 3 м, то дымоотвод должен на 0,8 м выступать над уровнем крыши этого соседнего здания.



Правила производства трубо-печных работ
Издан: Всероссийское добровольное пожарное общество (2006 г.)
1.2.20. Зона ветрового подпора (тени) - пространство между препятствием и линией (плоскостью), проведенной с верхней точки препятствия под углом 45° к горизонту.





Здания должны размещаться в зоне пониженных скоростей преобладающих ветровых потоков, в аэродинамической (ветровой) тени, образуемой жилой застройкой. Зоной аэродинамической тени считается территория за экранирующим объектом на расстоянии пяти его высот, где происходит снижение скорости ветра не менее чем в два раза.

Выброс воздуха системами вытяжной вентиляции должен производиться наружу с повышенными скоростями выше зоны аэродинамической тени здания. При этом необходимо обеспечивать чистоту атмосферного воздуха населенных пунктов.







По вопросам расчета зон ветрового подпора (тени) вентиляционных труб свяжитесь с нами любым удобным для вас способом, указанном на сайте.
