Пояснительная записка к проекту комплекса многоквартирных трехэтажных домов







Готовый проект поселка малоэтажных домов

Готовый проект поселка малоэтажных домов (базовый вариант)

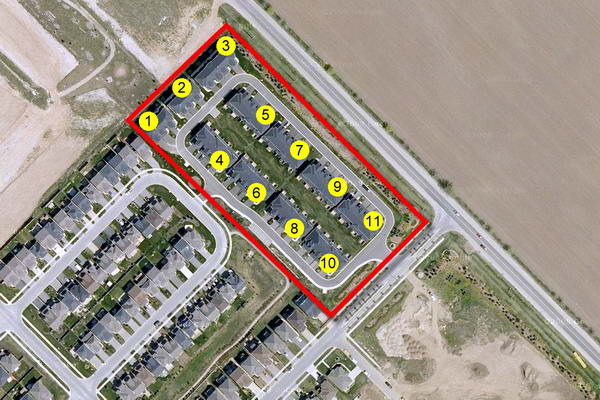

Эскизный проект комплекса одиннадцати трехэтажных многоквартирных домов может использоваться как жилой комплекс, санаторий, дом отдыха и т.д. В частности, может использоваться как многофункциональный комплекс.

Спроектирован для строительства в России в соответствии с техническим заданием, утвержденным заказчиком.





Исходные данные об условиях строительства



Выбранные архитектурные и конструктивные решения базового варианта дома позволяет вести его строительство в любых климатических условиях, в т.ч. и крайнего Севера.

Основные расчетные данные для базового варианта дома:

  • Ориентировочный срок службы не менее 50 лет (3 класс).

  • Снеговая нагрузка – 224 кг/м2.

  • Степень огнестойкости зданий - 3 (СП 2.13130.2012).

  • Вес снегового покрова по СНиП 2.01.07-85 -240 кг/м2.
  • Расчетная температура по СНиП 2.01.01-82 -39°С.
  • Ветровое давление по СНиП 2.01.07-85 -38 кг/м2.
  • Глубина промерзания грунта по отчетам ИГИ -240 см.
  • Сейсмичность по СНиП II-7-81 -не более 6 баллов.
  • Степень огнестойкости помещения (СП 112.13330.2011) - II.
    • уровень ответственности помещения (СП 2.13130.2012*) - II.
    • класс функциональной пожарной опасности (СП 112.13330.2011)- Ф 1.3.

Основные характеристики базового варианта комплекса



Общая площадь 13 200,0 кв.м. без учета площади техподполья домов высотой 1,8 кв.м.

Число квартир - 132.

Общая рекомендуемая минимальная площадь участка для базового варианта не менее 6000 кв.м.

Выбранные для строительства комплекса участок земли прямоугольной.

Рельеф участка: ровный, спокойный с незначительным уклоном к северо-западу.

Деревьев на участке нет. Кустарника нет.

Данных по залеганию грунтовых вод нет.

Господствующее направление ветров: восточное и северо-восточное.

Сейсмичность – 4 балла.

Подъездные пути к участку хорошие. Имеется возможность подъезда к участку с одной стороны.

Благоприятная экологическая обстановка.



Подробно об инвестиционной привлекательности данного проекта комплекса смотрите в его инвестиционном паспорте.



Для справки

Смотрите:

Основные преимущества базового варианта комплекса

  • низкая себестоимость строительства;

  • сжатые сроки строительства;

  • возможность строительства в любых климатических условиях;

  • высокая сейсмостойкость, прочность и долговечность;

  • высокая технологичность каждого здания;

  • высокая степень унификации используемых архитектурных решений;

  • отсутствие необходимости в высококвалифицированных рабочих при ведении строительства;

  • возможность использования различных стройматериалов;

  • возможность поэтапного наращивания заводских мощностей;

  • проектная документация не требует прохождения экспертизы;

  • использование альтернативных источников энергии;

    • полная независимость от газа;

    • невысокая зависимость от электрокомпаний с перспективной полной независимости.

  • функциональность и эргономичность каждого здания поселка.

В комплексе запроектированы детские и спортивные площадки, помещения для службы эксплуатации коммунального хозяйства поселка, охраны поселка.

Примечание

Самыми популярными объектами в поселках становятся объекты, требующие минимальных инвестиций: игровые площадки для детей и открытые спортивные площадки.



Срок строительства комплекса



Предполагается строительства комплекса за 18 месяцев в две очереди:

Первая очередь: 6 месяцев (первые три дома).

Вторая очередь: 12 месяцев (оставшиеся дома).

Из них:

  • 9 месяцев - строительство зданий 2 очереди комплекса.

  • 3 месяца - монтаж и ввод в эксплуатацию коммуникаций, системы пожаротушения, производственных мощностей и комплекса в целом.

Описание базового варианта здания



Дом трехэтажный, состоит из двух блоков (подъездов) с отдельными входами с техподпольем и чердаком.

Расположение квартир, и с/узлов, позволяет составлять здание не только из двух блоков (подъездов), но и из трех, четырех и более блоков, по требованию заказчика.

В каждом блоке своя лестничная клетка с выходами в открытые коридоры, где расположены входы в квартиры.



Основные габаритные размеры дома



У дома прямоугольная форма в плане с размерами в осях около 42,6 м. х 12,3 м. и высотой около 13,5 м.

Запроектированная высота жилого этажа - 2,8 м.

Запроектированная высота техподполье в чистоте - 1,8 м.

Нулевая отметка (уровень пола 1 этажа) - 1,55 м от уровня земли.

На каждом этаже запроектировано по 6 квартир в каждом подъезде.

Минимальные рекомендуемые габаритные размеры участка под застройку – 50х18 м.



Основные габаритные размеры базового варианта дома



Дом представляет собой двухподъездную секцию в три этажа с подвалом.

У дома прямоугольная форма в плане с размерами в осях около 35 м. х 12,3 м. и высотой около 15,0 м.

Запроектированная высота жилого этажа - 3,0 м.

Запроектированная высота подвала - 2,9 м.

Высота нулевой отметки первого этажа – 0,5 м.

На каждом этаже каждого подъезда запроектировано по 2 квартиры.

Минимальные рекомендуемые габаритные размеры участка под застройку – 43х18 м.



Технико-экономические показатели базового варианта дома


Объем здания – 4600 м3, в том числе:

  • подземной части около 3500 м3;

  • надземной части около 1100 м3.

Площадь застройки здания около 420 м2.
Площадь всех этажей дома с подвалом составляет около 1200 м2.

Общая площадь квартир около 970 м2.



Типы квартир



Число квартир – 12.

Все квартиры трехкомнатные.

Площадь каждой квартиры около 70 кв.м.

Планировка, площадь квартир и подвала указаны в поэтажных планах.

Все квартиры имеют прихожую, санитарный узел с душевой кабиной и туалетом, три комнаты, кухню.

Санитарные узлы (ванная комната и туалет) в квартирах раздельные.

Балконы не предусмотрены.

Технический этаж (чердак) предусмотрен.



Водоснабжение поселка



В поселке предусмотрено водоснабжение от собственного водозаборного узла (ВЗУ).

Водозабор осуществляется из артезианской скважин.

В составе комплекса ВЗУ предусмотрено оборудование водоподготовки. Проектирование и строительство ВЗУ осуществляется в соответствии с требованиями действующих норм (ГОСТ, СНиП, СанПиН).

Вода, подаваемая к потребителям (владельцам участков) является питьевой, и будет пригодной для питья и бытовых нужд без дополнительной обработки.

  • В комплекс ВЗУ входит станция пожаротушения, которая обеспечивает необходимое, для тушения пожара, давление в водопроводе.

  • На всех улицах поселка, установлены пожарные гидранты в соответствии с пожарными нормами.

  • При проектировании центрального водопровода предусмотрена централизованная круглогодичная система пожаротушения, которая состоит из центральной станции пожаротушения с резервуаром необходимого запаса воды и пожарных гидрантов по всему поселку.

Для отвода ливнёвых и паводковых стоков на дорогах посёлка предусмотрена система ливневой канализации.


Покрытие дорог в посёлке запроектировано асфальтобетонное. На период строительства временные дороги запроектированы щебеночные, которые в дальнейшем будут основанием для асфальтобетонного основания.




Общее описание архитектурных решений и инженерного оборудования изложены в пояснительной записке к базовому варианту дома.





Примечания

  1. Данный эскизный проект комплекса малоэтажных многоквартирных домов является исходным для проектирования
    всех смежных инженерных разделов.

  2. После выполнения раздела КД (конструкторская документация) возможны некоторые незначительные изменения отдельных размеров, отметок или привязок.

  3. Все решения по внутренней отделке и цветовой гамме помещений, общих холлов, лестниц, подъездов, и т.д. не входят в данный раздел, и выполняются по отдельному проекту интерьера (экстерьера).

На стадии эскизного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, при условии, что не затрагивается положение несущих стен.

Технические решения, принятые при проектировании базового варианта дома, и комплекса в целом, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории РФ, и обеспечивают безопасную для жизни людей эксплуатацию дома при соблюдении владельцами помещений в доме предусмотренных проектом и нормативными нормами и правилами РФ эксплуатации и содержания жилого фонда и нежилых помещений.



Авторские права на дизайн комплекса защищены: Copyright © 2013.
