Сейсмоустойчивое армирование железобетонных шахт лифтов

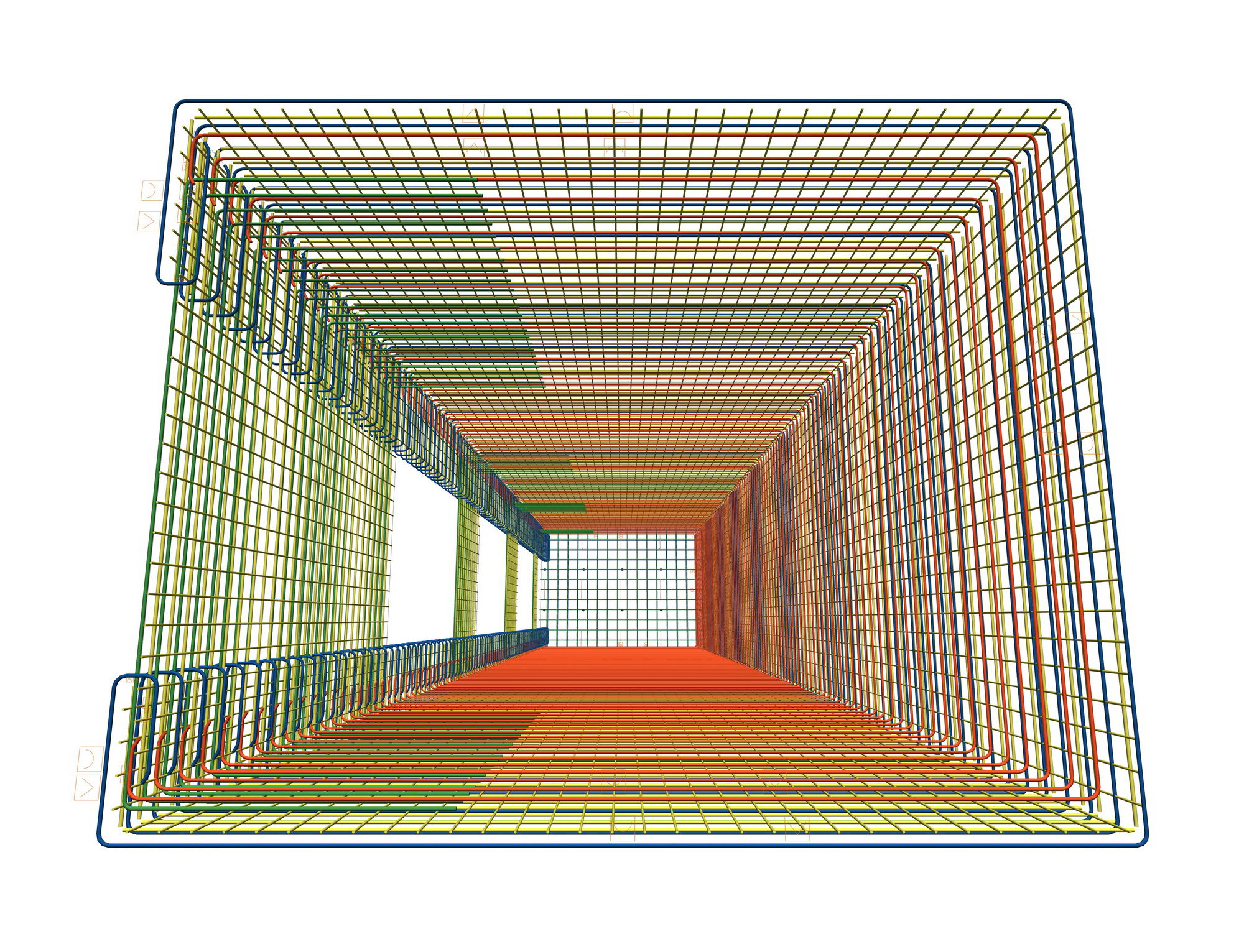

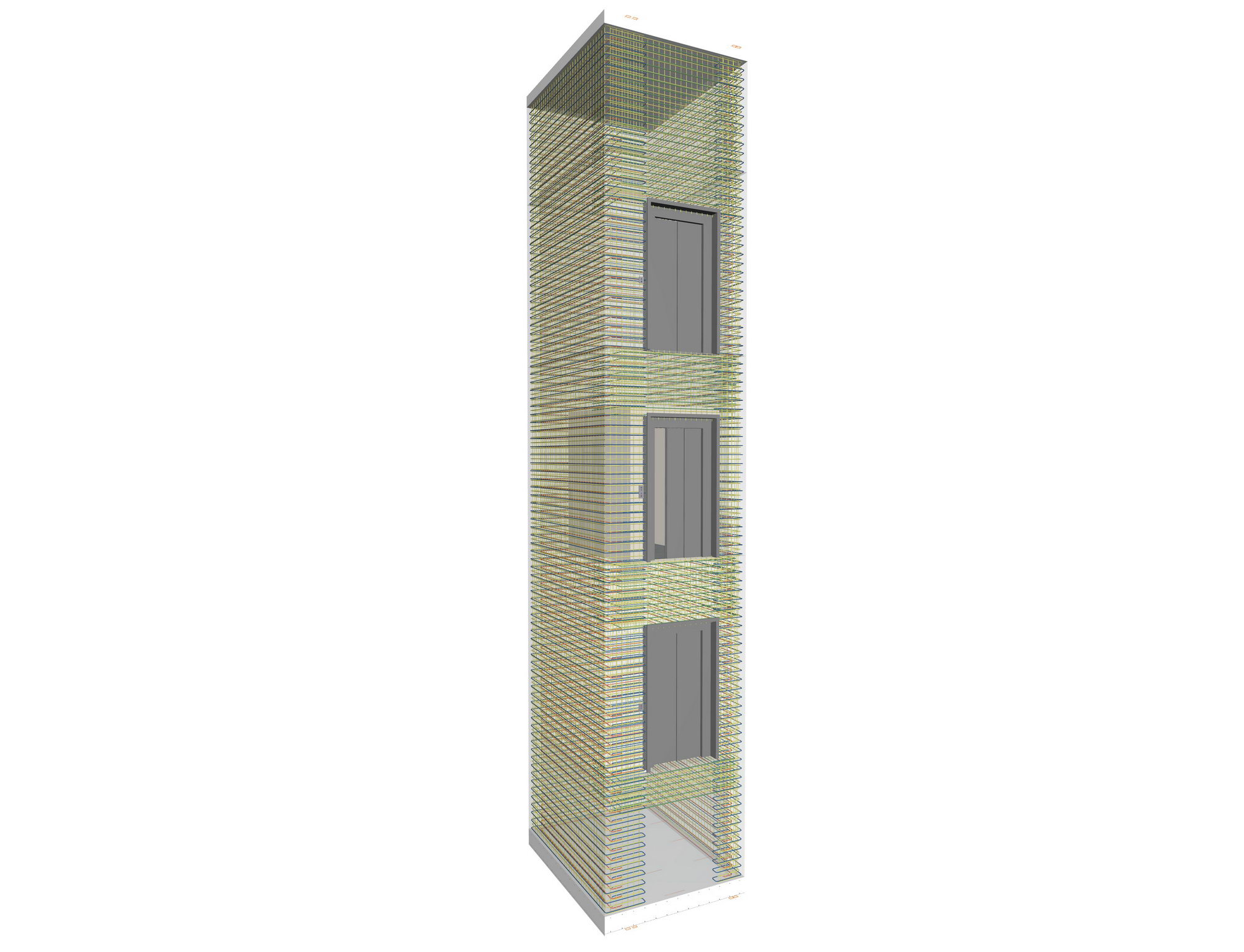

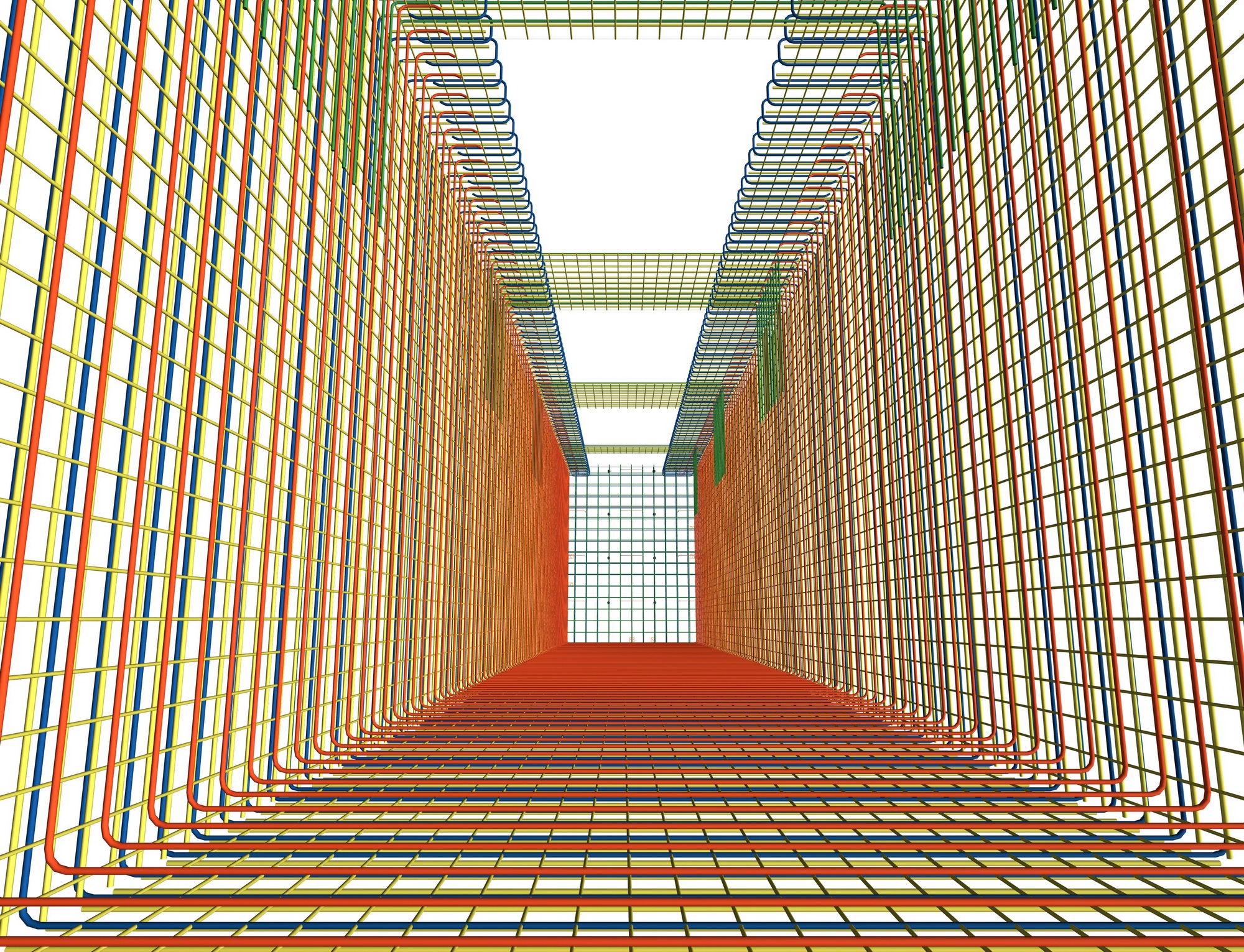

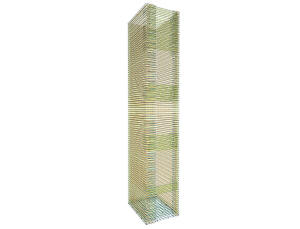

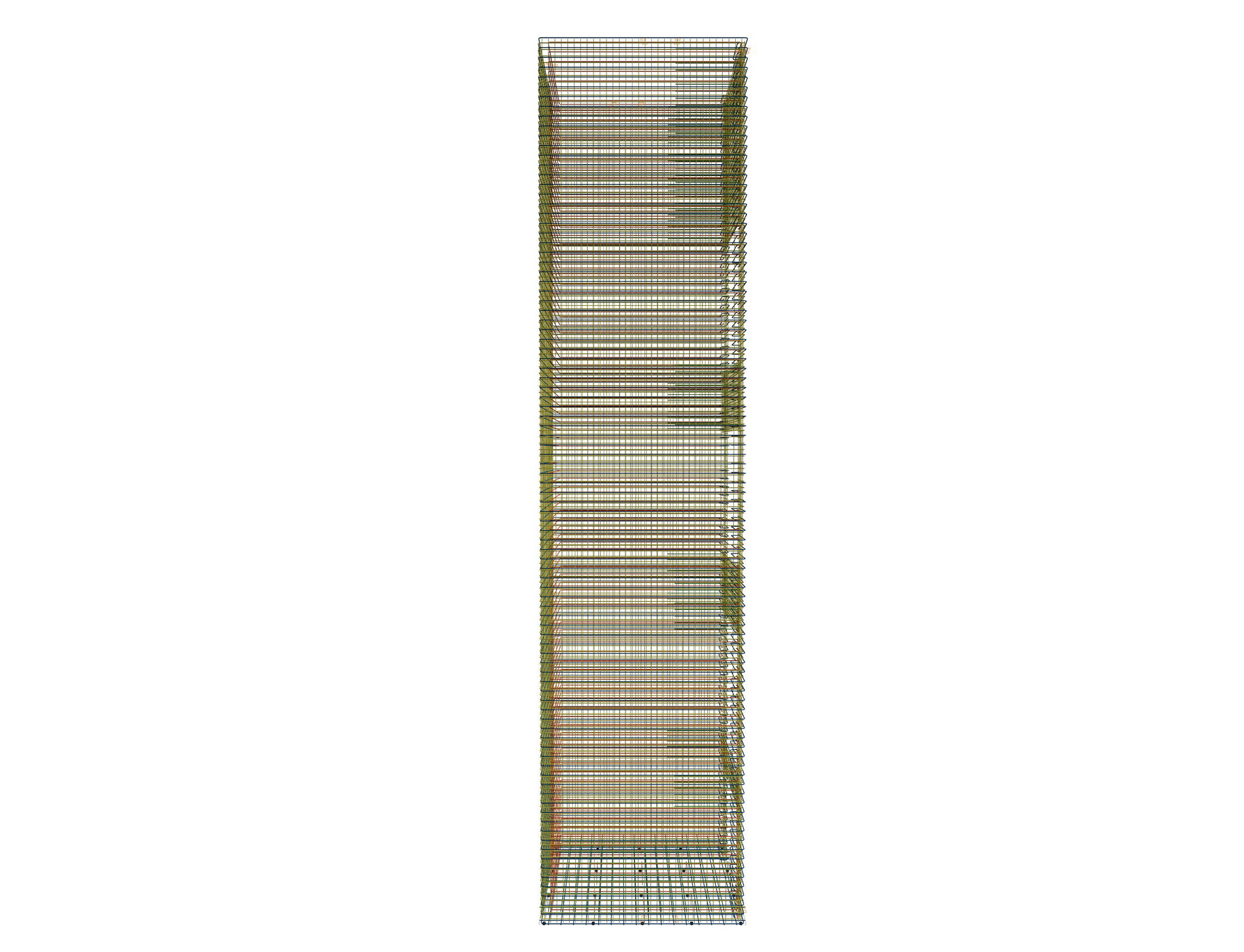

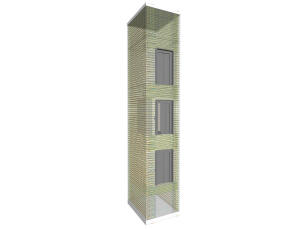

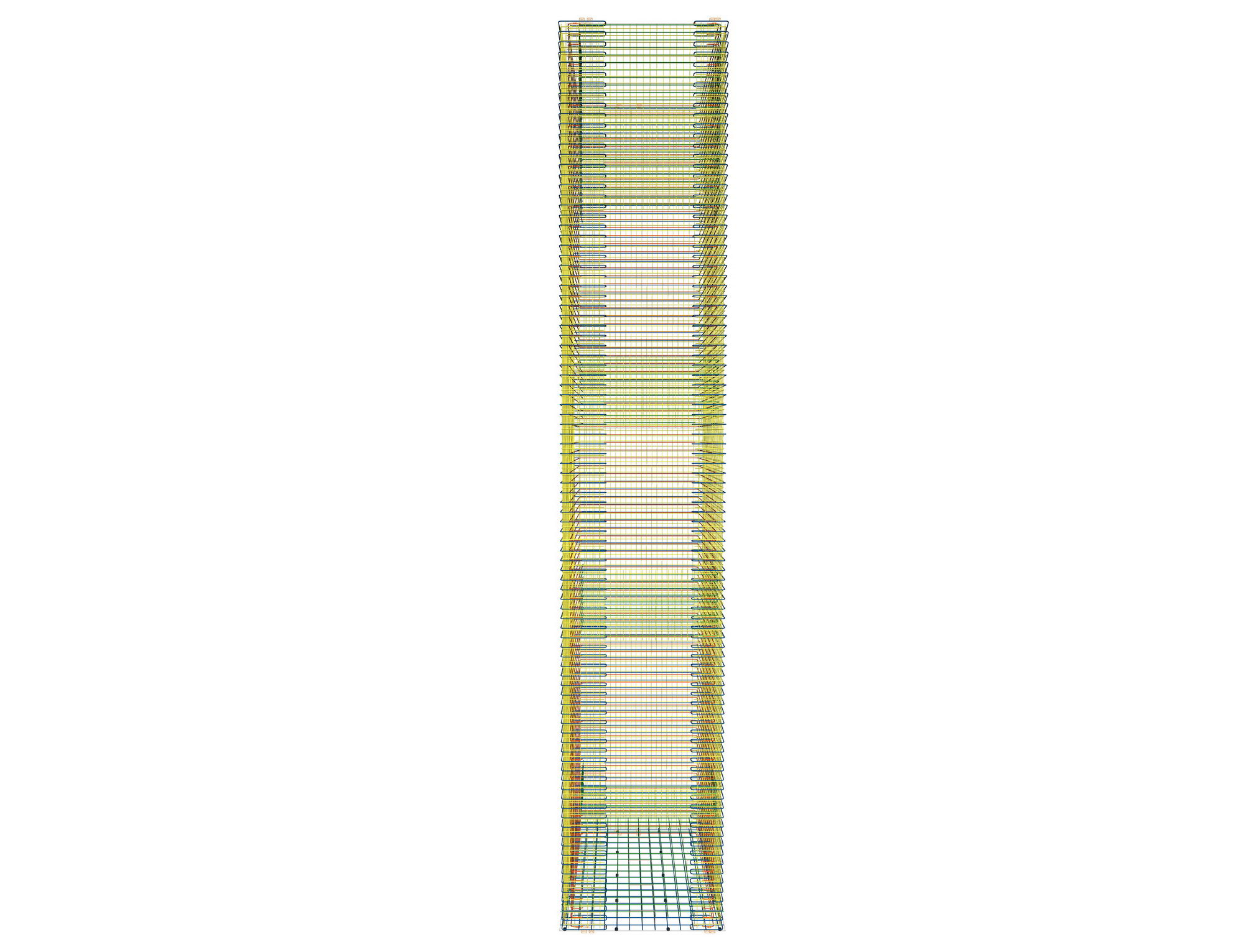

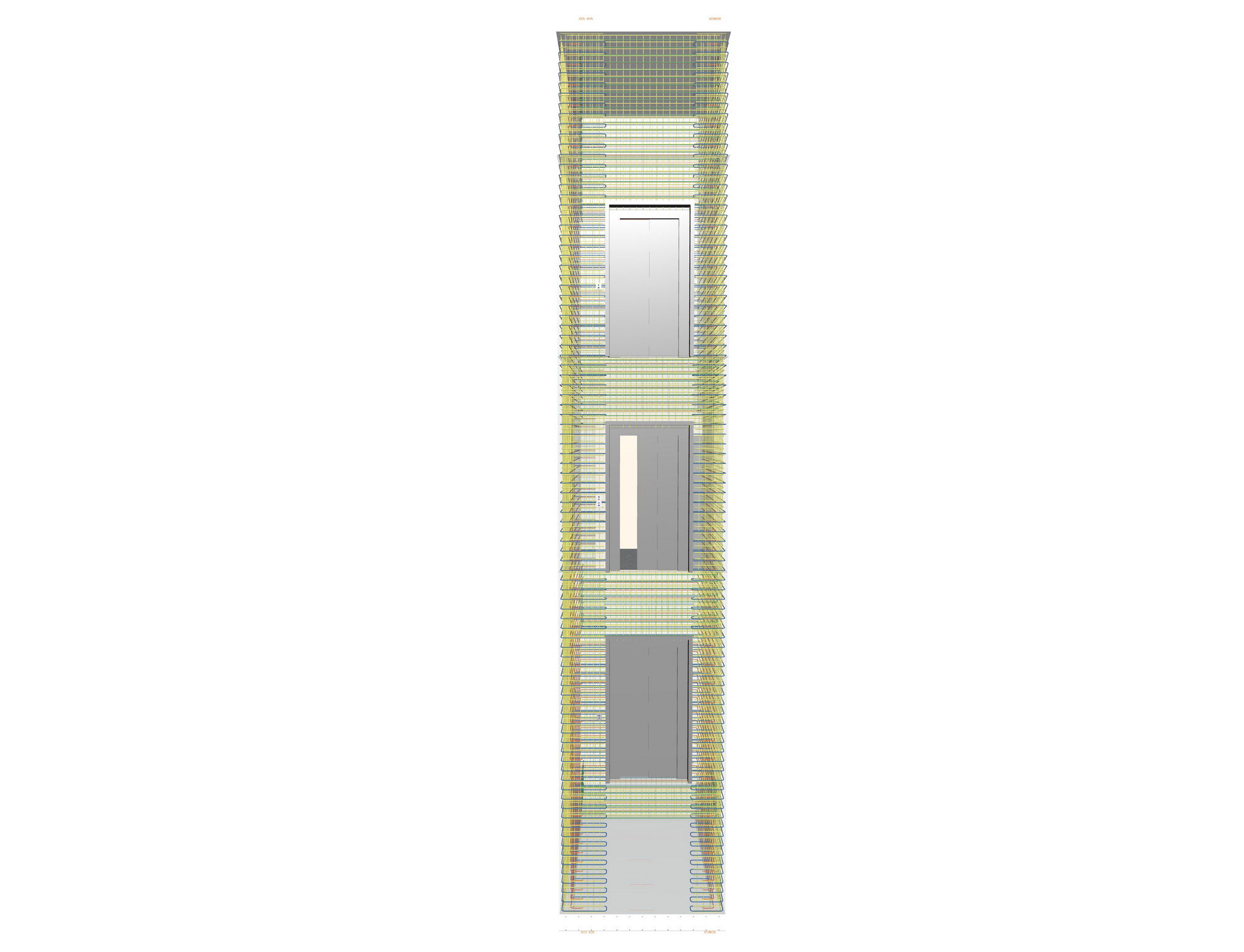

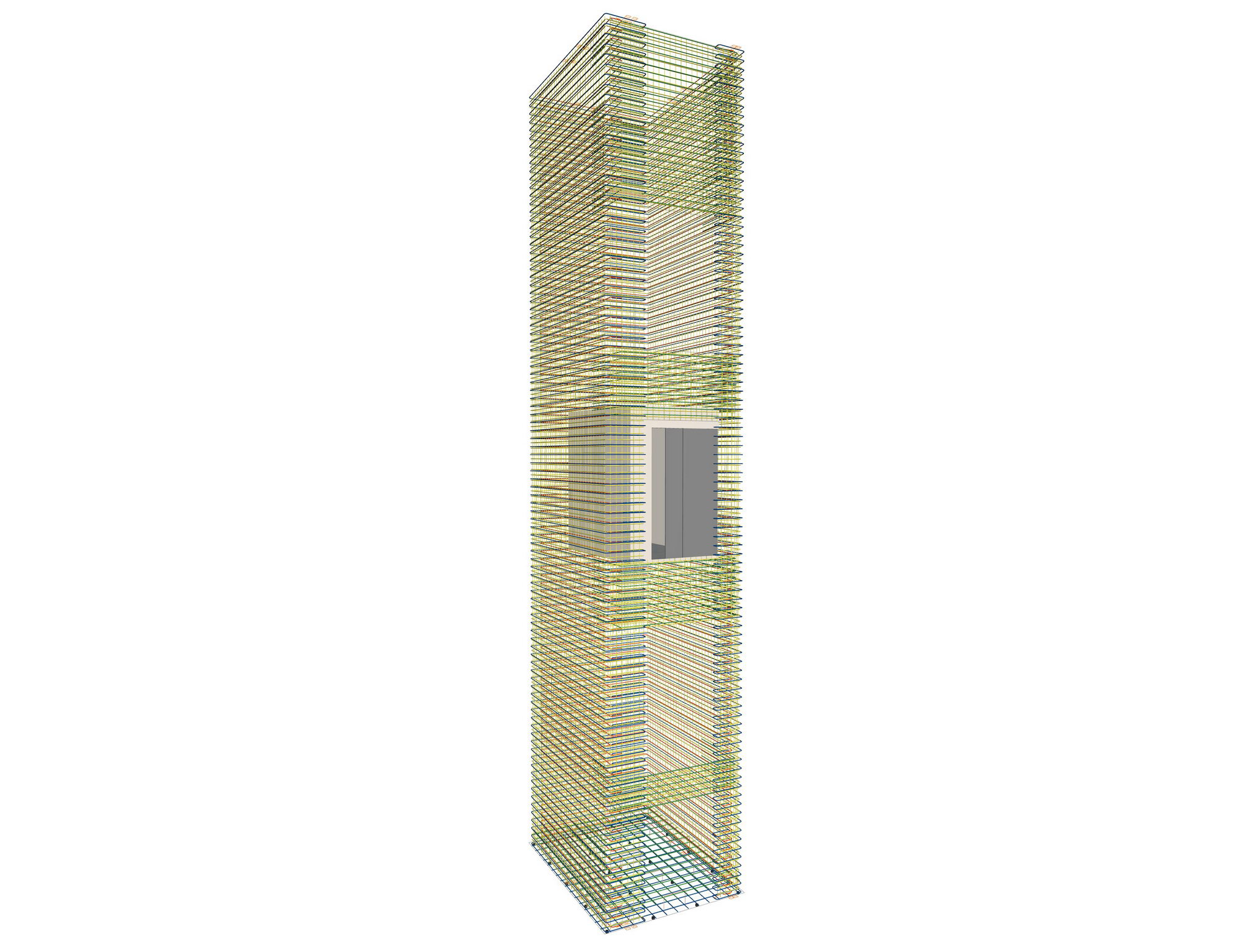

Примеры визуализации сейсмоустойчивого армирования шахт грузопассажирских и пассажирских лифтов (сейсмоустойчивые, монолитные железобетонные шахты лифтов). Услуги по проектированию армирования железобетонных конструкций.







Армирование шахты лифта

Армирование шахты лифта

Армирование шахты лифта



Армирование шахты лифта



Армирование шахты лифта

Армирование шахты лифта

Армирование шахты лифта



Армирование шахты лифта



Армирование шахты лифта

Армирование шахты лифта

Армирование шахты лифта



Армирование шахты лифта



Армирование шахты лифта

Армирование шахты лифта

Армирование шахты лифта



Армирование шахты лифта



Армирование шахты лифта

Армирование шахты лифта

Армирование шахты лифта

Армирование шахты лифта





Армирование шахты лифта выполнялось для строительства в сейсмических районах на площадках сейсмичностью 7,8 и 9 баллов.
В базовом варианте предполагается, что в шахте размещен один грузопассажирский лифт без машинного помещения.
Основные характеристики лифта по ГОСТ 5746-2015 (ISO 4190-1:2010) "Лифты пассажирские. Основные параметры и размеры" и ГОСТ 33984.1 "Лифты. Общие требования безопасности к устройству и установке. Лифты для транспортирования людей или людей и грузов".
Тип - механический. Форма прямоугольная. Число остановок - 3.
Грузоподъемность лифта - 1000 кг. Скорость 1,0 м/с.
Внутренний размер шахты лифта (ГШ) 2900 х 2200 мм., высота кабины 2,4 м, смещение оси от центра - 0,0 мм, глубина приямка 1800 мм., без машинного отделения, толщина верхней и нижней плиты шахты лифта 300 мм.
Рекомендуемые внутренние габариты кабины (ШГВ) 1400х2200х2100 мм.
Ширина строительного дверного проема (ВШ) 2100 х 1350 мм.
Из подполья запроектирован вход в приямок лифта.
Двери лифта - автоматические раздвижные.
Лифт обеспечивает доступность для инвалидов в кресле-коляске по ГОСТ 30471.
Ширина площадок перед лифтом не менее 3,0 м. и позволяет использование лифта для транспортирования больного на носилках скорой помощи (ГОСТ 16940-89 "Носилки санитарные. Общие технические требования и методы испытаний") длиной 1860 мм с выдвижными рукоятками и шириной 560 мм.
Интервал движения лифта менее 20 секунд.

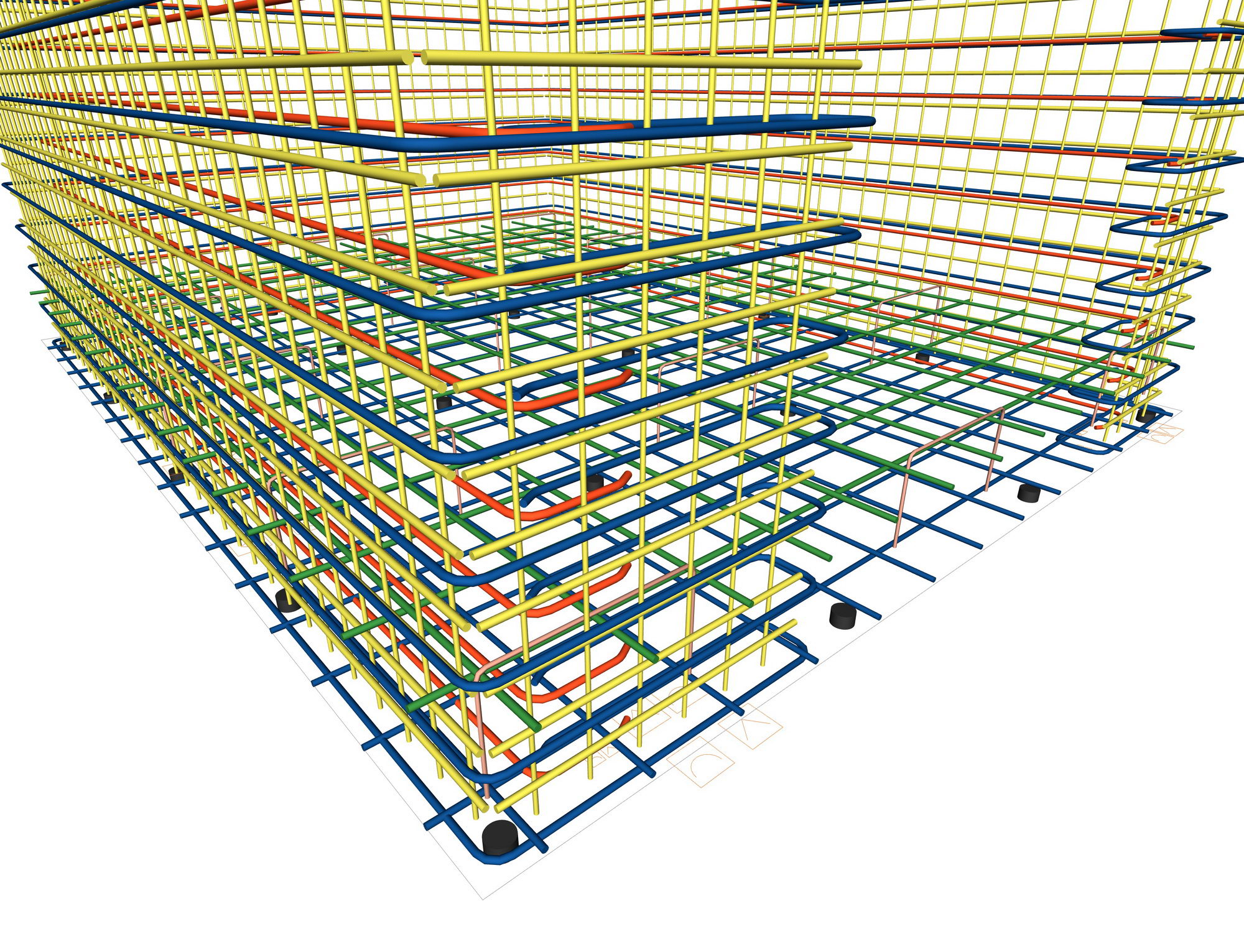

Шаг армирования нижней и верхней горизонтальной сетки плиты фундамента шахты лифта 200х200 мм. Толщина арматуры сеток 12 мм. с уплотнением сетки в местах расположения несущих стен и колон. Арматура 35ГС или 25Г2С класса А3 (а400).

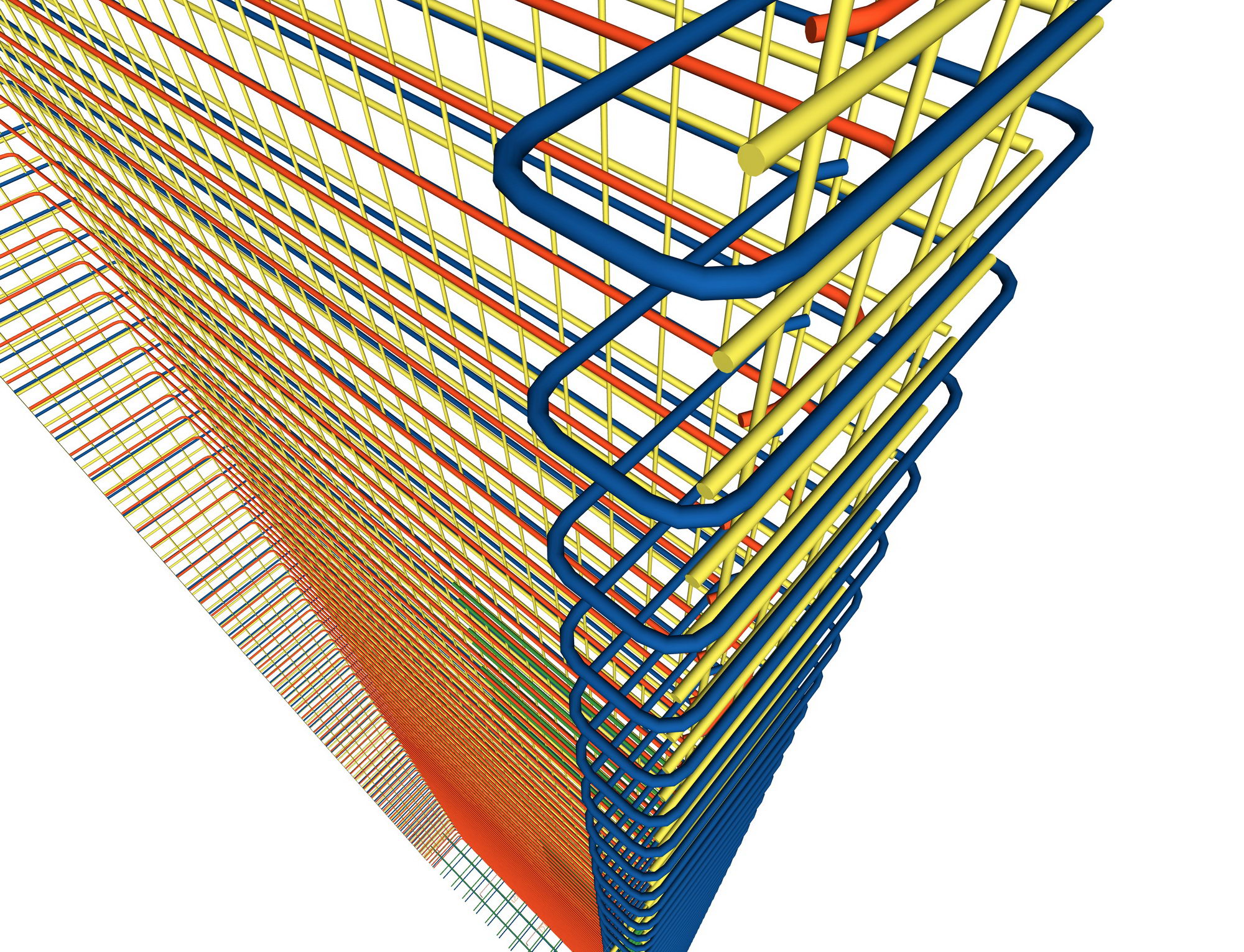

Шаг армирования вертикальных сеток шахты лифта от 100х100 до 150х150 мм. Толщина арматуры сеток 12 мм. с уплотнением сетки в местах расположения перекрытий. Арматура 35ГС или 25Г2С класса А3 (а400).


Предлагается использовать лифт категории 3 по ГОСТ Р 56179-2014 (лифт с сейсмическим режимом работы - специальный режим работы лифта после активации системы сейсмического обнаружения), который в дополнении к системе сейсмического обнаружения имеет систему обнаружения первичной сейсмоволны.


В большинстве высотных зданий и в зданиях, предназначенных для строительства в сейсмических районах на площадках сейсмичностью 7,8 и 9 баллов, лифтовые шахты являются ядром жесткости всего здания, и поэтому армированию шахт следует уделять особое внимание.


Сейсмоустойчивые шахты лифтов и машинные помещения не должны непосредственно примыкать к несущим конструкциям всего здания, и жилым комнатам.

Шахты и машинные помещения должны быть ограждены противопожарными стенами.

Фундамент под сейсмоустойчивую шахту лифта представляет собой монолитную железобетонную плиту, отделенная в целях звукоизоляции от примыкающих фундаментов зазорами от 30 мм.

В целях обеспечения сейсмостойкости и звукоизоляции между стенами шахты и конструкциями здания предусматриваются зазоры 30-50 мм, заполняемые негорючими эластичными демпфирующими элементами.

При возведении здания лифтовые шахты монтируются с опережением на один этаж.





Армирование шахты лифта выполнено с учетом и на основе:

  • Технический регламент Таможенного союза от 18.10.2011 N 011/2011 "Безопасность лифтов";

  • СП 63.13330.2012 "Бетонные и железобетонные конструкции. Основные положения";

  • ГОСТ 2590-2006 "Прокат сортовой стальной горячекатаный круглый. Сортамент";

  • ГОСТ 5781-82 "Сталь горячекатаная для армирования железобетонных конструкций. Технические условия";

  • ГОСТ Р 53771-2010 (ИСО 4190-2:2001) "Лифты грузовые. Основные параметры и размеры";

  • ГОСТ Р 56179-2014 (ЕН 81-77:2013) "Лифты. Специальные требования безопасности при сейсмических воздействиях";

  • ГОСТ Р 51631-2008 “Лифты пассажирские. Технические требования доступности, включая доступность для инвалидов и других маломобильных групп населения”;

  • ГОСТ Р 52382-2010 “Лифты пассажирские. Лифты для пожарных”;

  • ГОСТ 33984.1-2016 (EN 81-20:2014) "Лифты. Общие требования безопасности к устройству и установке. Лифты для транспортирования людей или людей и грузов";

  • ГОСТ Р 56943-2016 "Лифты. Общие требования безопасности к устройству и установке. Лифты для транспортирования грузов";

  • СТО 43.99.40 "Устройство монолитной железобетонной шахты лифта" (Типовая технологическая карта на устройство монолитной железобетонной лифтовой шахты).

Смотрите также:



Для заказа проекта, визуализации армирования шахты лифта свяжитесь с нами любым удобным для вас способом, указанном на сайте.
