Проект детского сада с дневным пребыванием детей







Проект разработан для строительства в условиях как плотной городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.

Может использоваться как детский лагерь. Оптимальное решение для частного детского сада.

Проект рассчитан на 50 - 60 детей, в зависимости от возраста и времени пребывания.

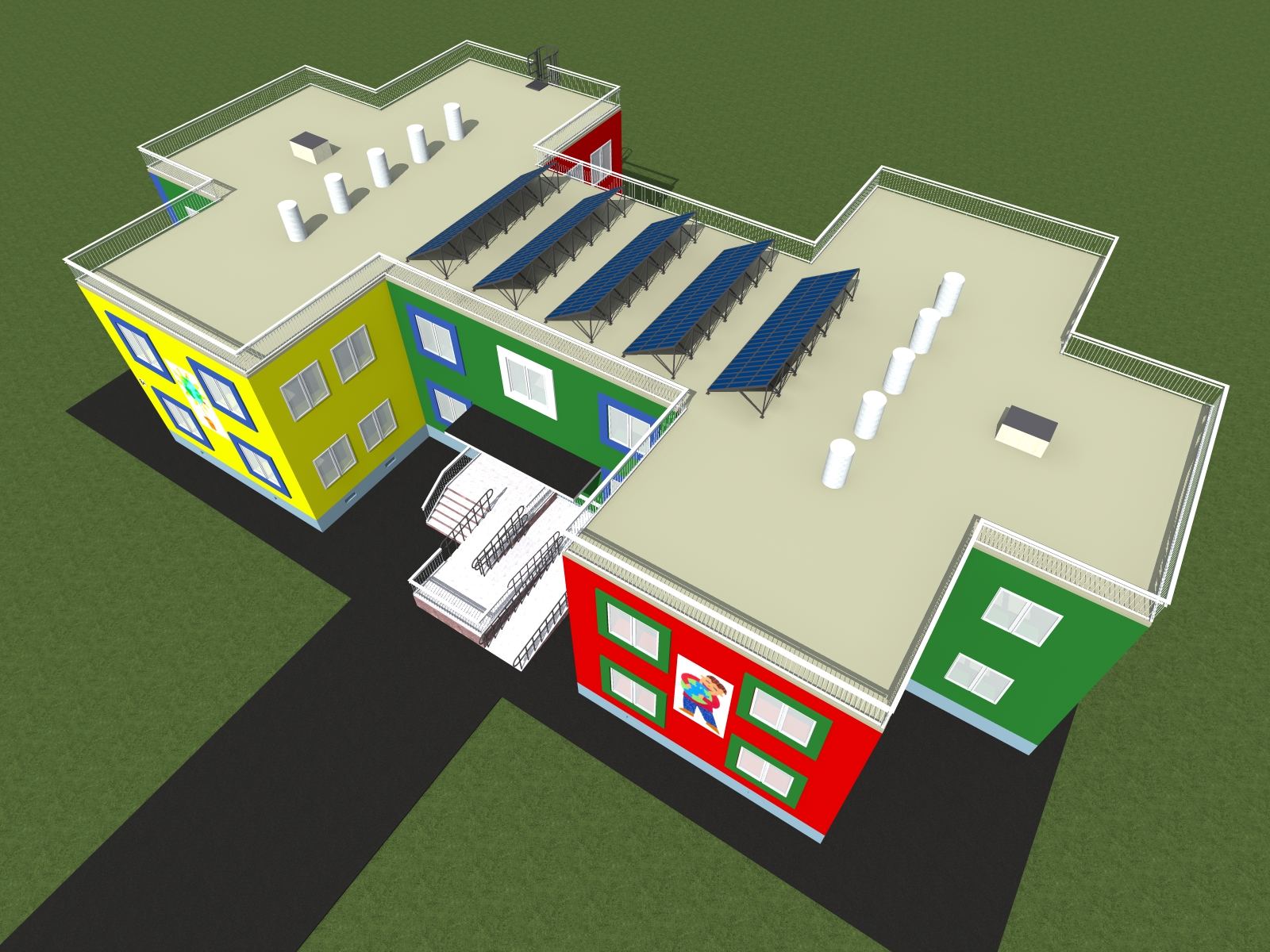

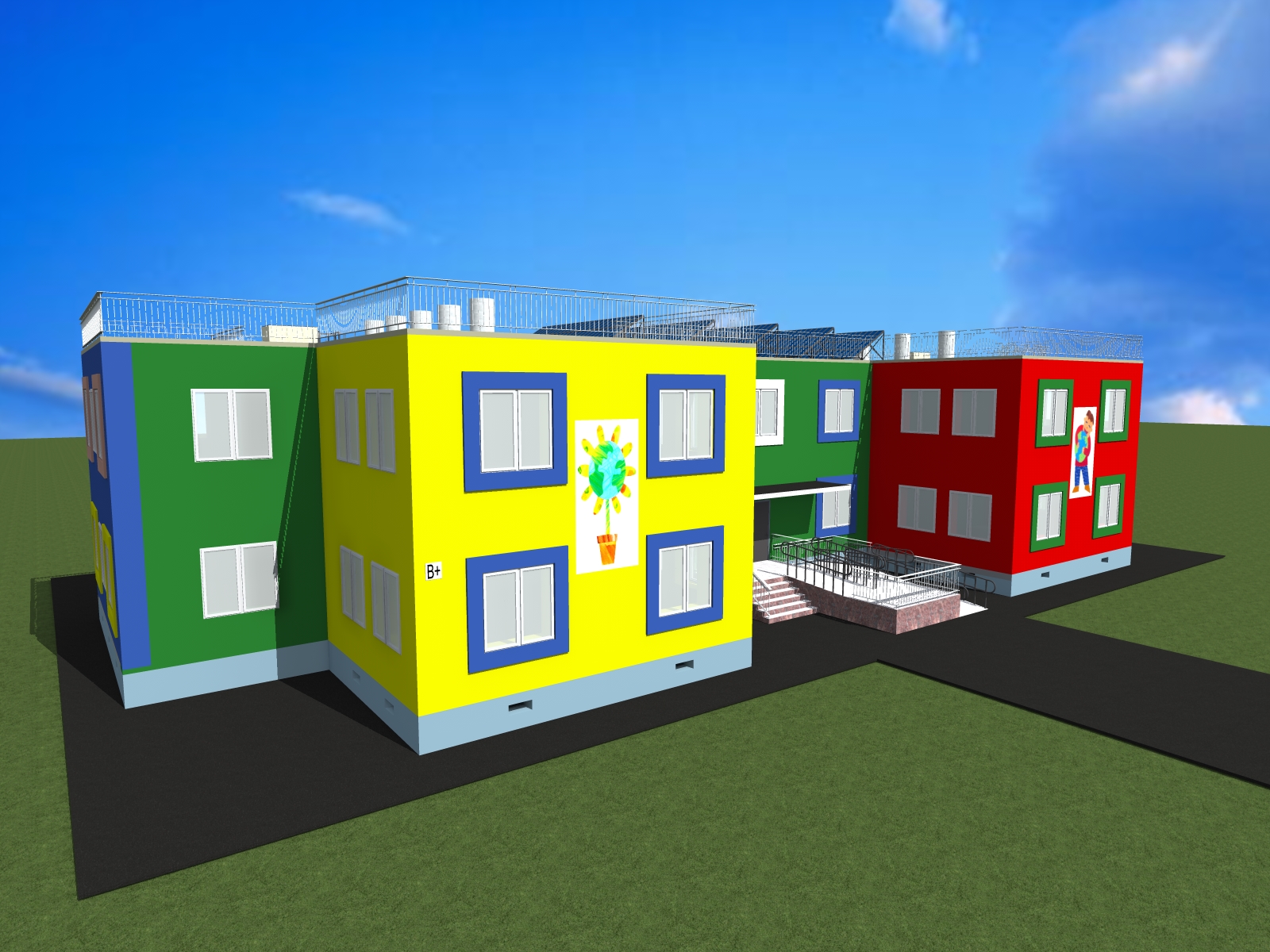

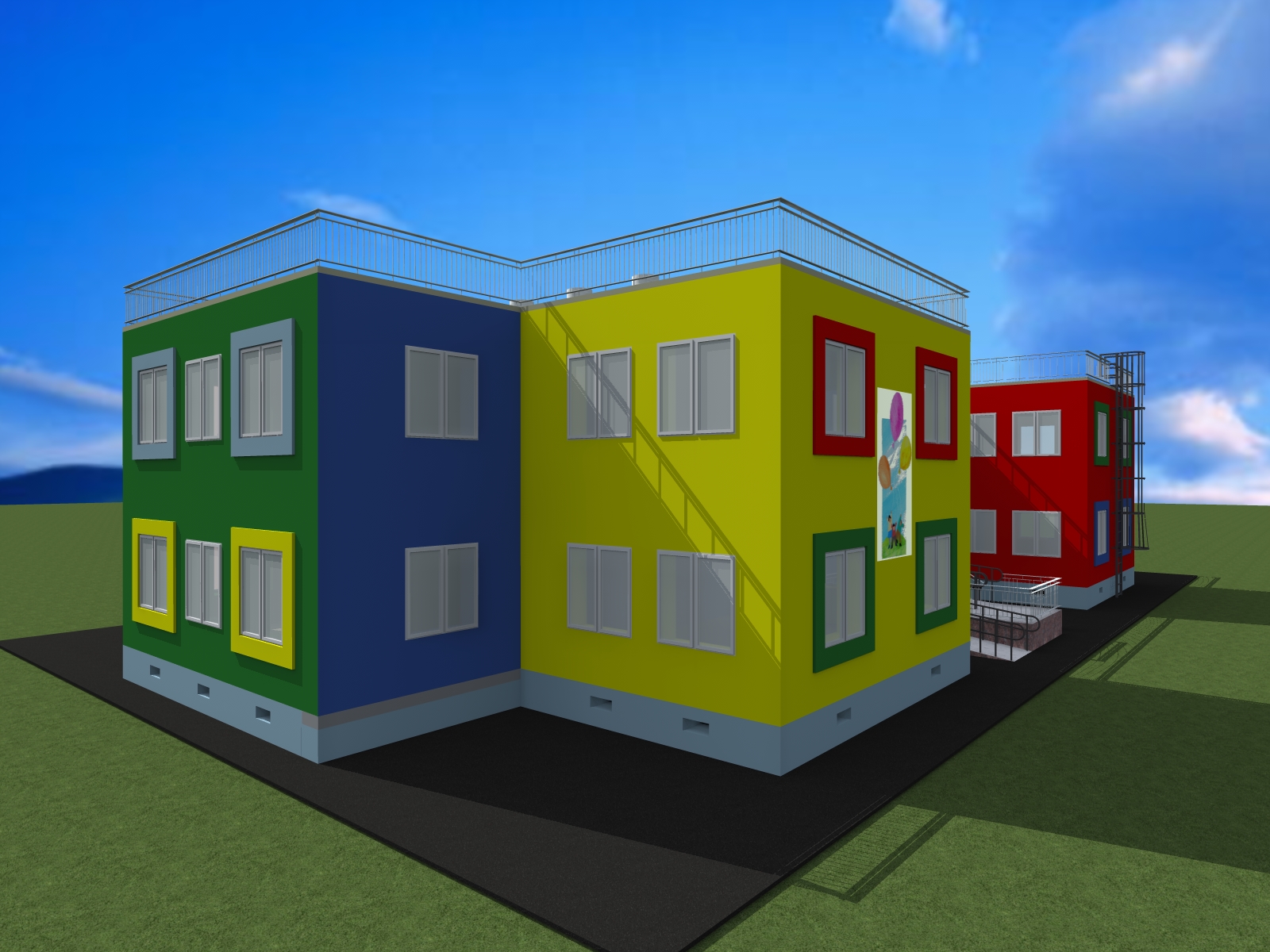

Проект двухэтажного детского сада

Проект двухэтажного детского сада





Проект двухэтажного детского сада

Проект двухэтажного детского сада

Проект двухэтажного детского сада



Проект двухэтажного детского сада

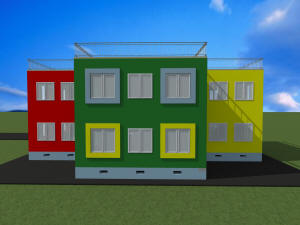

Боковой фасад двухэтажного детского сада

Проект двухэтажного детского сада

Боковой фасад двухэтажного детского сада



Проект двухэтажного детского сада

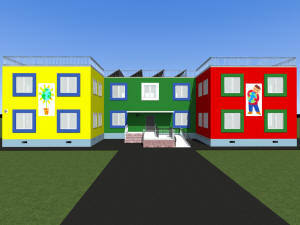

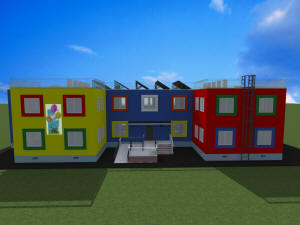

Главный фасад двухэтажного детского сада

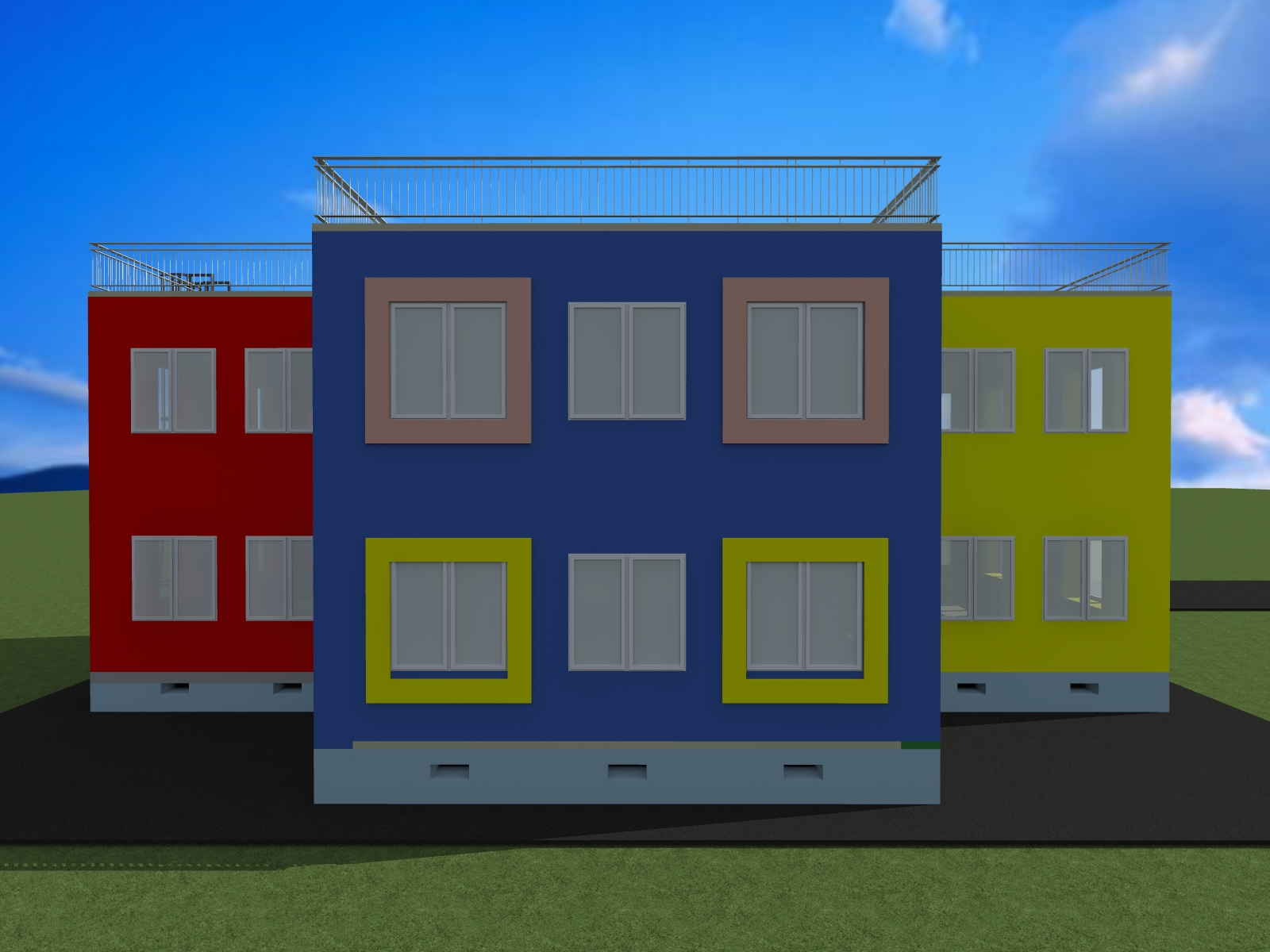

Задний фасад двухэтажного детского сада

Главный фасад двухэтажного детского сада



Задний фасад двухэтажного детского сада



Проект двухэтажного детского сада

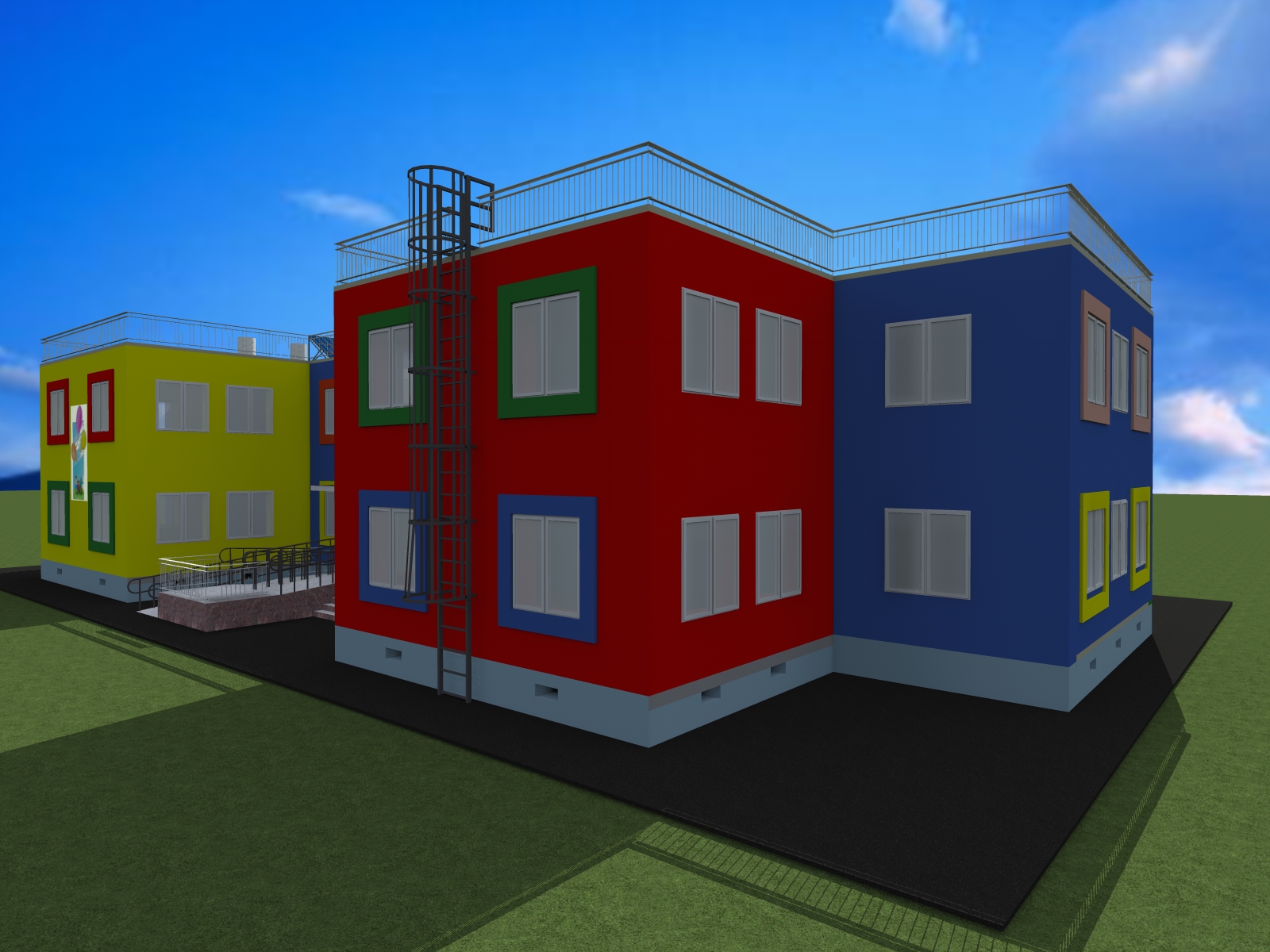

Боковой фасад двухэтажного детского сада

Проект двухэтажного детского сада



Боковой фасад двухэтажного детского сада

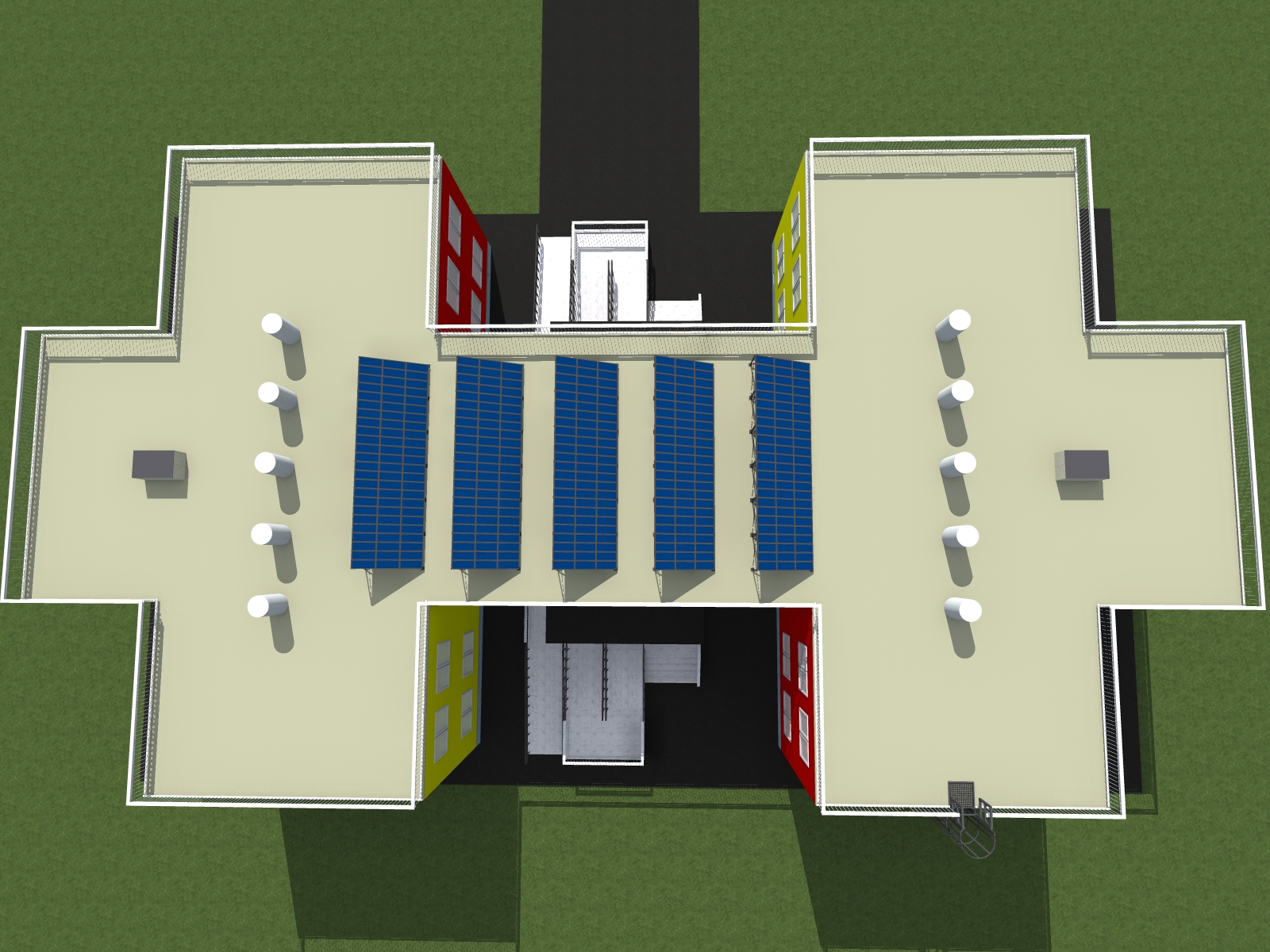

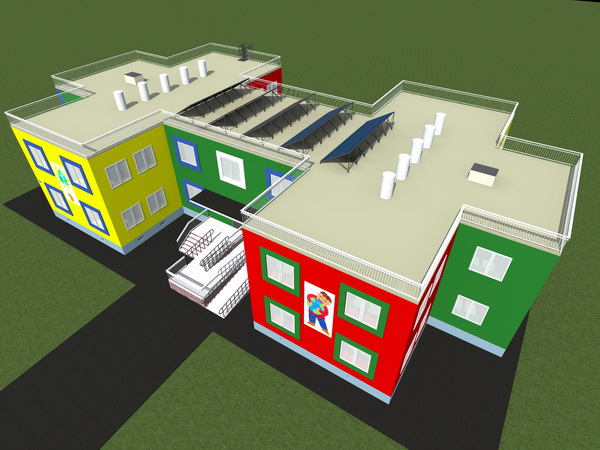

План крыши двухэтажного детского сада

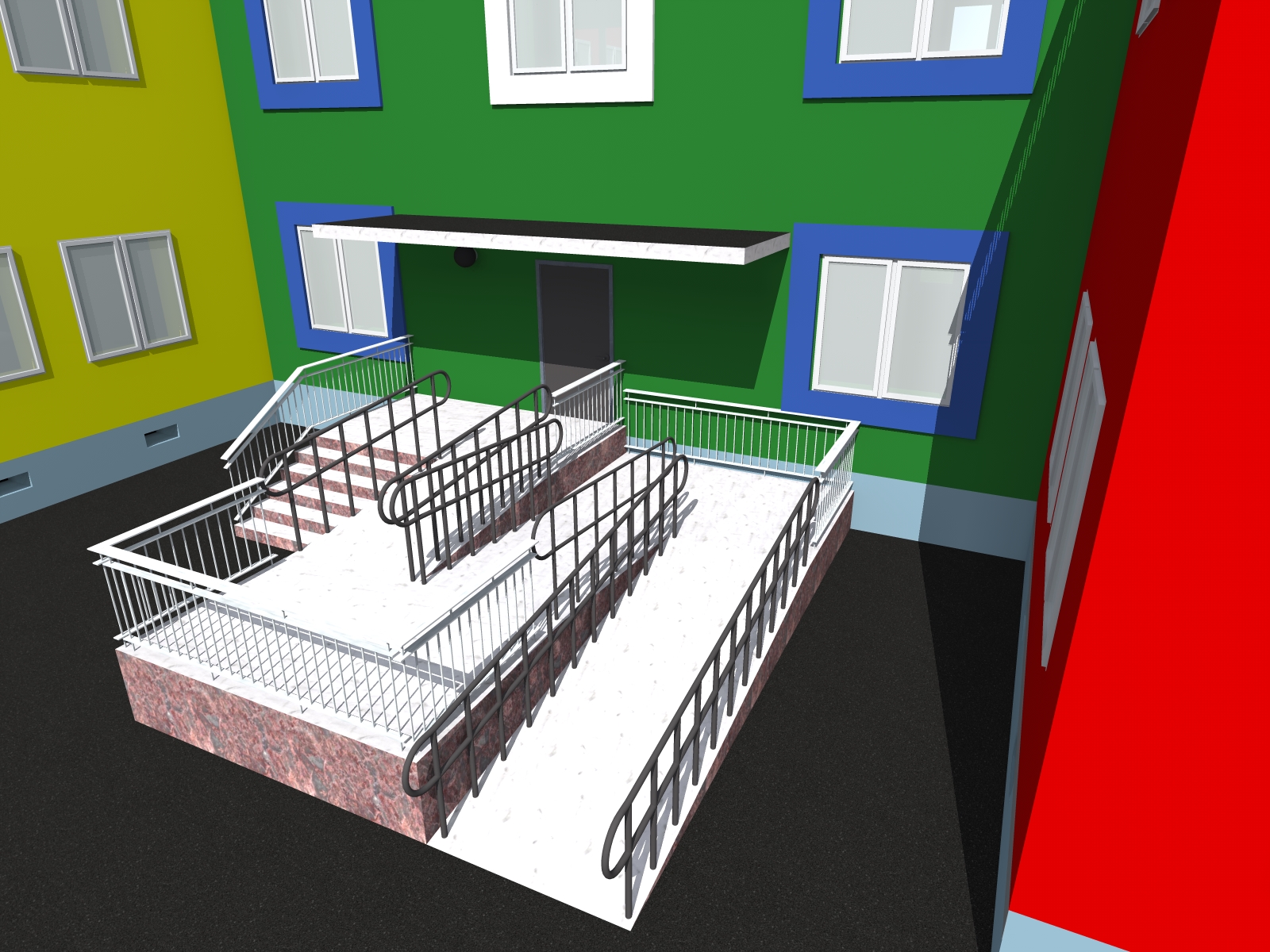

Пандус двухэтажного детского сада

План крыши двухэтажного детского сада

Пандус двухэтажного детского сада







Наименование

Площадь, м.кв.

Состав эскизного проекта (ЭП)

Состав рабочего проекта (РП)

Примечание

Общая

Помещений

Проект двухэтажного детского сада с дневным пребыванием детей

740,0

642,0(полезная)

Краткая пояснительная записка с описанием основных характеристик дома.

3D цветные изображения дома – 8 видов.

Поэтажные планы подвала и каждого этажа.

Фасады дома – 4 вида.

Разрез дома.

План кровли.

Архитектурная часть, конструктивная часть, раздел водопровода и канализации, вентиляция через вентканалы в стенах с выводом на крышу.

Разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи

заказчику ЭП - электронно в течении семи дней после получения  100% предоплаты.

Для разработки РП нужны

инженерно-геологические изыскания

площадки строительства.



Общая площадь дома дана без учета площади подполья высотой 1,8 м. в чистоте.



Состав эскизного проекта детского сада может уточняться по взаимному согласованию сторон.

Состав рабочего проекта оговаривается индивидуально.

  • Все рисунки передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта, и по продаже недвижимости и т.д.

Архитектурный проект двухэтажного детского сада выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как практически в любых климатических условиях.


Архитектурно-планировочное решение разработано в соответствии и с учетом:

  • СП 252.1325800.2016 "Здания дошкольных образовательных организаций. Правила проектирования";

  • СП 118.13330.2012 "Общественные здания и сооружения";

  • СП 160.1325800.2014 "Здания и комплексы многофункциональные. Правила проектирования";

  • СП 31-113-2004 "Бассейны для плавания";

  • СП 28.13330.2017 "Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85";

  • СП 275.1325800.2016 "Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции";

  • СП 131.13330.2012 "Строительная климатология";

  • СП 31-114-2004 "Правила проектирования жилых и общественных зданий для строительства в сейсмических районах";

  • СП 370.1325800.2017 "Устройства солнцезащитные зданий. Правила проектирования";

  • СП 14.13330.2018 "Строительство в сейсмических районах";

  • СП 24.13330.2011 "Свайные фундаменты";

  • СП 45.13330.2017 "Земляные сооружения, основания и фундаменты";

  • Серия 0.00-2.96с Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие материалы для проектирования»; Серия 0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для проектирования");

  • СП 345.1325800.2017 "Здания жилые и общественные. Правила проектирования тепловой защиты";

  • СП 321.1325800.2017 "Здания жилые и общественные. Правила проектирования противорадоновой защиты";

  • СП 60.13330.2016 "Отопление, вентиляция и кондиционирование воздуха";

  • СП 15.13330.2012 Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81* (с Изменениями N 1, 2);

  • СП 327.1325800.2017 "Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта";

  • СП 47.13330.2016 "Инженерные изыскания для строительства. Основные положения";

    • СП 317.1325800.2017 "Инженерно-геодезические изыскания для строительства. Общие правила производства работ";

    • СП 11-105-97 "Инженерно-геологические изыскания для строительства";

    • СП 11-103-97 "Инженерно-гидрометеорологические изыскания для строительства";

    • СП 11-102-97 "Инженерно-экологические изыскания для строительства";

  • Постановление Правительства Российской Федерации от 25 января 2011 года N 18 "Об утверждении Правил установления требований энергетической эффективности для зданий, строений, сооружений и требований к правилам определения класса энергетической эффективности многоквартирных домов";

  • Постановление Правительства РФ от 14 апреля 2017 г. № 447 "Об утверждении требований к антитеррористической защищенности гостиниц и иных средств размещения и формы паспорта безопасности этих объектов";

  • Федеральный закон "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" от 23.11.2009 N 261-ФЗ;

  • СанПиН 2.4.1.3049-13 "Санитарно-эпидемиологические требования к устройству, содержанию и организации режима работы дошкольных образовательных организаций";

  • СанПиН 2.4.1.3147-13 "Санитарно-эпидемиологические требования к дошкольным группам, размещенным в жилых помещениях жилищного фонда";

  • СанПиН 2.1.2.1188-03 "Плавательные бассейны. Гигиенические требования к устройству, эксплуатации и качеству воды. Контроль качества";

  • ГОСТ Р 53491.1-2009 "Бассейны. Подготовка воды. Часть 1. Общие требования";

  • ГОСТ Р 53491.2-2012 "Бассейны. Подготовка воды. Часть 2. Требования безопасности";

  • ГОСТ 19301.1-2016 "Мебель детская дошкольная. функциональные размеры столов";
    ГОСТ 26682-2016 "Мебель для дошкольных учреждений. функциональные размеры";

  • ГОСТ 21.501-2011 "Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений";

  • ГОСТ 21.201-2011 "Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций";

  • ГОСТ 2.305-2008 "Единая система конструкторской документации. Изображения - виды, разрезы, сечения".

Пояснительная записка к проекту детского сада





Идеология детского сада

Стремясь максимально удовлетворить все возрастающий спрос на небольшие современные детские сады-ясли с дневным пребыванием детей мы спроектировали двухэтажный детский сад.

Примечание: высота подполья запроектирована 1,8 метра в чистоте. Поэтому здание считается двухэтажным.

Проектная документация не подлежит обязательному прохождения экспертизы.

В базовом варианте предлагается вариант стен из кирпича или крупных панелей.

По желанию заказчика возможны многочисленные варианты планировок детского сада.

При необходимости возможно проектирование дополнительных административно-офисных помещений внутри детского сада.

Данный проект детского сада - удачное решение для тех, кто хотел бы быстро построить детский сад-ясли с дневным пребыванием детей.

Простые и строгие, но вместе с тем изящные архитектурные черты детского сада привлекательны для потенциальных клиентов.

Яркая, живая раскраска наружного фасада здания будет привлекательна для детей.

Выбранные конструктивно-технические решения в данном проекте детского сада обуславливают возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.

Отличительной положительной особенностью данного проекта детского сада является возможность использование простых строительных решений, обеспечивающих быстроту, простоту и низкую стоимость ее строительства.

Отличительной положительной особенностью данного проекта детского сада является возможность использовать альтернативные источники энергии: панели солнечных батарей и геотермальное отопление основных производственных помещений.

Данный проект детского сада отличается высокой пожарной безопасностью за счет возможности оперативной эвакуации детей.



Примечание

  • По желанию возможна разработка 3D поэтажных планов этажа и подвала полностью или фрагментарно.

  • Возможны многочисленные варианты колористики внешнего фасада детского сада.

  • Рекомендуется заказ разработки 3D интерьера производственных и административных помещений

  • На стадии архитектурного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должен решать данный детский сад.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку архитектурного проекта детского сада.

Технические характеристики комплекса
(уточняются по результата инженерно-геологических исследований, исходных данных об условиях эксплуатации и пожеланий заказчика)

Фундаменты – железобетонная плита 400 мм.

Фундаментные панели – железобетонные, толщиной 180 мм.
Перекрытия – железобетонные плиты толщиной 200 мм.
Ростверки – монолитные железобетонные из бетона класса В20, W8, F50 с арматурой класса А500 и А240, подстилающий слой под ростверки – бетон класса В 7.5.



Наружные стены подземной части – цокольные керамзитобетонные панели толщиной 350 мм с внутренним слоем утеплителя из пенополистирола толщиной 100 мм.
Наружные стены – кирпичные.

Внутренние стены – кирпичные или железобетонные панели толщиной 220 мм.
Плиты покрытия – керамзитобетонные панели толщиной 250 мм с внутренним слоем утеплителя из пенополистирола.
Перегородки – гипсобетонные панели толщиной 120 мм.
Лестничные марши – сборные железобетонные марши и площадки.
Вентиляционные блоки – железобетонные панели толщиной 300 мм.
Санузлы – сборные из гипсобетонных перегородок и сантехкабины заводского изготовления.
Окна – двухкамерный стеклопакет в одинарном переплете ПВХ
Система отопления – состоит из стальных водогазопроводных труб по ГОСТ 3262-75* и стальных электросварных труб по ГОСТ 10704-1.

Нагревательные приборы – чугунные радиаторы. Теплоносителем является горячая вода с параметрами 95-70*С.
Вентиляция – приточно-вытяжная с естественным побуждением;
Теплоснабжение - схема теплоснабжения закрытая.

Сети запроектированы из стальных электросварных труб по ГОСТ 10705-80 для системы теплоснабжения, стальные водогазопроводные оцинкованные по ГОСТ 3262-75*ДЛ системы ГВС.

Водоснабжение – источником водоснабжения является существующий квартальный водопровод.

Для обеспечения требуемого напора проектом предусмотрена насосная установка.

Для учета водопотребления на вводе в здание запроектирован водомерный узел со счетчиком.

Проектом предусмотрены раздельные системы хозяйственно-питьевого и противопожарного водоснабжения. Приготовление горячей воды осуществляется в котельной, температура горячей воды составляет 60-40 °С.

Проектом предусмотрены системы хозяйственно-бытовой, дождевой канализации и дренаж из приямков;
Электроснабжение – I и II категории надежности.

Проектом предусмотрено устройство рабочего, аварийного, эвакуационного и ремонтного освещения.

Для освещения помещений предусмотрены светильники с энергосберегающими лампами. Напряжение рабочего, аварийного и эвакуационного освещения ~220 В;
Пожарная сигнализация – подсистема пожарной сигнализации предусматривает установку автономных дымовых пожарных извещателей в помещениях здания, кроме санузлов и «мокрых» помещений.

Пожарные извещатели предназначены для выдачи звуковых и световых сигналов при предельном пороге задымления помещения.





На заметку

Площади и число производственных помещений любого детского сада следует проектировать с учетом его предполагаемого месторасположения, социального уровня детей, требований по охране, сменности работы в детском саду и т.д.



Для приобретения проекта детского сада свяжитесь с нами любым удобным для вас способом, указанном на сайте.
