Проект отопления завода до 1500 кв. м с помощью системы горизонтальных тепловых насосов

Проект отопления завода до 1500 кв. м с помощью альтернативных источников энергии.





Проект завода разработан для строительства в любой стране и любого климата, и для малонаселенной местности.





Проект одноэтажного завода

Проект одноэтажного завода.





Расчет отопления завода с помощью системы тепловых насосов с использованием тепловых насосов "Хенк".

Тепловой насос "Хенк-320" ("Henk"-320) - 249 000 руб. (цена оптом на начало 2013 года).
Тепловой насос способен отопить 320 - 340 м. кв. Максимально, из практики, - 600 кв. м
Внешние габариты теплового насоса (высота, глубина, ширина): 600-650-950 мм.

  • Насос имеет электрический кабель, для подключения его к однофазной или трехфазной сети (индивидуально).

  • На верхней крышке теплового насоса имеются четыре трубки с сантехнической резьбой – две для подключения холодного контура к ним присоединяется труба, уложенная в землю, другие такие же две трубки, для горячего контура (подключаются к гребенке отопления – теплые полы, батареи или фанкойлы).

  • На передней панели блок автоматики с полупрозрачной крышкой, через которую наглядно видно цифры текущих температур в обоих контурах.

Тепловые насосы "Henk" предназначены для отопления частных домов, складов, теплиц, офисных зданий, спортивных сооружений, бассейнов, фермерских хозяйств, производственных помещений и других площадей.
При выборе места установки теплового насоса, со стороны боковых стенок необходимо оставить не менее 0,6 метра, а от передней стенки не менее одного метра.

От задней стенки надо отступить 15-20 см.

Если в тепловом насосе имеется дополнительный теплообменник для ГВС (горячее водоснабжение), то следует отступить от крайней точки теплообменника ГВС не менее 20 см.

Это надо для удобства монтажа и дальнейшего обслуживания.



Примечание

Фанкойл - это устройство, которое устанавливается в помещениях различных назначений. Его основной функцией является регулирование температуры воздуха.

Фанкойлы, как правило, состоят из теплообменника с вентилятором, фильтра, пульта управления. По желанию они могут быть дополнены необходимыми аксессуарами.
Принцип работы фанкойла: воздух, находящийся в помещении, поступает на теплообменник фанкойла. В нем он приобретает необходимую температуру – охлаждается или нагревается.

Преимуществами фанкойлов является то, что свежий воздух в него может поступать или из центрального кондиционера, или из приточной установки.

Это помогает также решить проблему вентиляции в помещении, установив систему с чиллерами (охладителями воды) и фанкойлами.

Один тепловой насос обеспечивает отопление при температуры зимой до -17 град.С, если ниже - надо включать второй насос.

Земляной коллектор укладывается в два уровня: труба + теплоноситель. Стоят они 80-85 руб/м. погонный.

Нужно около 1400 метров. = 120 000 руб.

Работа экскаватора (4 смены + 4 человека) 90 000 руб.

Так как труба большой длинны,  делим ее на 3-и части. Приблизительно 3 х 450 м.

 Для соединения этих частей потребуются нержавеющие  коллектора - 15 000 руб. за две штуки.

Обвязка теплового насоса, т е подключение этих труб к теплонасосу  (гидроаккумулятор, краны. спускники воздуха, манометры, работа сантехника, циркуляционный насос) обойдутся около 40 000 - 50 000 руб.

Итого для одного теплового насоса: 521 000 руб.

  • Для отопления завода площадью около 1500 кв. м предлагается установить пять тепловых насосов "Хенк-320".

  • Общие затраты составят: 521 000 х 5 = 2 605 000 руб.

  • Дополнительно потребуется шкаф электрический и буферные емкости, чтобы объединить все пять тепловых  насосов по теплой стороне, их обвязка, сантехник и электрик.

  • Это обойдется около 250 000 руб.

  • С учетом непредвиденных расходов - 400 000 руб.

Итого: отопление завода общей площадью до 1500 кв. м с помощью системы горизонтальных тепловых насосов  обойдется в 3 000 000 рублей.

При детальном расчете, возможно, несколько меньше.

В цене нет источников тепла - стоимости теплых полов, разводки батарей или фанкойлов и т. д.



Пять теплонасосов позволят обеспечить очень высокую безопасность всей системы отопления завода до 1500 кв. м

Тепловые насосы могут работать как самостоятельно так и в тандеме.

Наличие счетчика моточасов в каждом тепловом насосе позволяет равномерно расходовать ресурсы.





Отопления завода до 1500 кв. м с помощью системы горизонтальных тепловых насосов

Иллюстрация горизонтального отопления завода с помощью системы горизонтальной системы тепловых насосов





Монтаж системы горизонтальных тепловых насосов завода



Обычную, полиэтиленовую тонкостенную трубу диаметром 40 мм. закапывают в землю.

На каждый кв. метр отапливаемой площади завода надо закопать трубу длиной около 5 погонных метров, т.е. при площади завода в 1500 кв. м длина трубы будет 7500 метров.

Вы подумали, что много?

Но на самом деле - это легко выполнимая задача.





Горизонтальная система тепловых насосов

Укладывать трубу земляного контура следует змейкой и не ближе 2.5 - 3 м от строений, в противном случае получим под ними «вечную мерзлоту».

Контур укладывается на глубину 1.20-1.40 м. от поверхности земли.

Расстояние по осям 0,9-1 м.
Если змейку контуров будет пересекать, например, канализационная труба, ее можно уложить несколько глубже. Контур на нее глобального воздействия оказывать не будет.

Температура земли на этой глубине в конце отопительного сезона может быть 0 или -1 (максимум).

Труба укладывается бухтами по 100 - 200 метров, соединяя ее муфтами.

Муфты закапываются после опрессовки всей трубы.

Два конца этой трубы подключаются к холодной стороне теплового насоса.

Далее труба заполняется незамерзающей жидкостью (этиленгликолем) в народе – тосолом, антифризом.





Для устройства земляного контура нужна «Гостовская труба» из ПНД (полиэтилен низкого давления) для холодной воды (продается в бухтах по 100-200 м, стоимость около 30 руб./метр), толщина стенки 2.3 мм, на максимальное давление 6 атм.



Двухъярусный коллектор системы горизонтальных тепловых насосов обеспечивает около 25 кВт тепла с 650-700 кв. м поверхности земли.




Отопления дома с помощью системы горизонтальных тепловых насосов

Иллюстрация горизонтального отопления завода с помощью системы горизонтальной системы тепловых насосов





Поверх  земляного коллектора системы горизонтальных тепловых насосов можно сажать деревья, газон, уложить асфальт и тротуарную плитку.

Контур правильной длины практически не оказывает воздействия на на грунт. Больше влияет погода.

Коллектор надо уложить не ближе 3-х метров от стен здания завода.

Рекомендуемая площадь технического помещения для оборудования системы отопления завода 15-20 кв. м

  • С помощью тепловых насосов, помимо отопления завода, можно обеспечить подачу горячей воды.

  • Для ГВС можно изготовить или дополнить один из тепловых насосов дополнительным теплообменником и установить один или два накопительных бойлера по 500 литров каждый.

  • Такое решение позволит в ночное время без особых потерь для отопления за ночь нагревать воду до 55-70 град С.

  • Цена теплообменника около 25 000 руб.

  • Потребность для ГВС около 7 кВт\ час,  за ночь тепловой насос нагреет воду за 8 часов.

Рекомендуется установить дополнительно пару солнечных гелиевых коллекторов стоимостью около 130 000 руб. каждый для нагрева воды весной, летом и осенью. Тепловые насосы тогда использовать совсем не придется.



Средняя тепловая мощность предлагаемой системы горизонтальных тепловых насосов 25 - 140 кВт.

Если завод утеплен по СНиП, то температура зимой в нем будет поддерживаться не ниже 20 град.



Предлагаемая система горизонтальных тепловых насосов будет собрана из очень качественных комплектующих.

Средний ресурс качественного спирального компрессора в промышленном холоде при круглогодичном использовании - 10-15 лет.

Отопление используется 6 мес. Следовательно ресурс системы отопления компрессоров составит не менее 20-30 лет.



Важно

Для отопления проекта завода общей площадью до 1500 кв. м нужна общая площадь участка не менее 5500 кв. м при условии их размещения в климатических условиях московской области или ближайших.

С учетом запаса - около 6000 кв. м



Для справки



Система тепловых насосов Рекомендуемая плотность застройки, %
Горизонтальная Не более 25
Вертикальная Практически любая
Комбинированная От 25 до 90



Резюме

При плотности застройки не более 25% при выборе системы отопления завода общей площадью до 1500 кв. мрекомендуется горизонтальная система тепловых насосов.

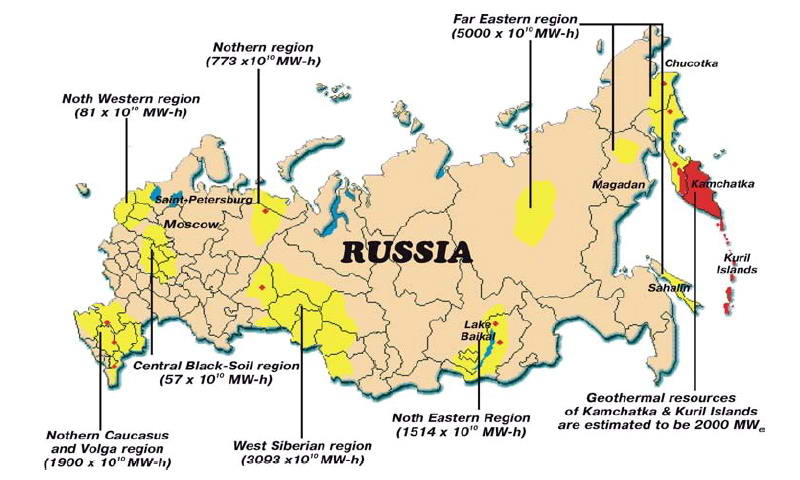

Карта геотермальных ресурсов России

Карта геотермальных ресурсов России:

красный цвет - высокопотенциальные геотермальные ресурсы;

желтый цвет - низкопотенциальные геотермальные ресурсы.

http://www.geni.org





Энергитический паспорт
В соответствии с требованиями федерального закона №261-ФЗ от 23.11.2009 г. и приказа Минэнерго РФ №182 от 19.04.2010 г. с 1 января 2013 г. при сдаче в эксплуатацию зданий и сооружений необходимо предоставить в надзорные органы энергетический паспорт здания.

Энергоэффективные объекты, не облагаются налогом на имущество.
Вновь вводимые объекты, имеющие классы энергоэффективности A+ и A++, не облагаются налогом на имущество организаций!

Согласно п. 21 ст. 381 НК РФ налогом на имущество организаций не облагаются вновь вводимые объекты, имеющие, в частности, высокий класс энергетической эффективности. Организация вправе пользоваться указанной льготой в течение трех лет с даты постановки такого имущества на учет.

Класс энергоэффективности объекта производитель или импортер определяет в соответствии с правилами, которые утверждены Минпромторгом России и принципы которых установлены Правительством РФ (п. 4 ст. 10 Федерального закона от 23.11.2009 N 261-ФЗ "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты РФ").
