Готовый проект школы с дневным пребыванием детей





Проект школы разработан для строительства в условиях как плотной городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.

Проект рассчитан на 240-280 детей.





Проект двухэтажной школы





Главный фасад школы	Задний фасад школы

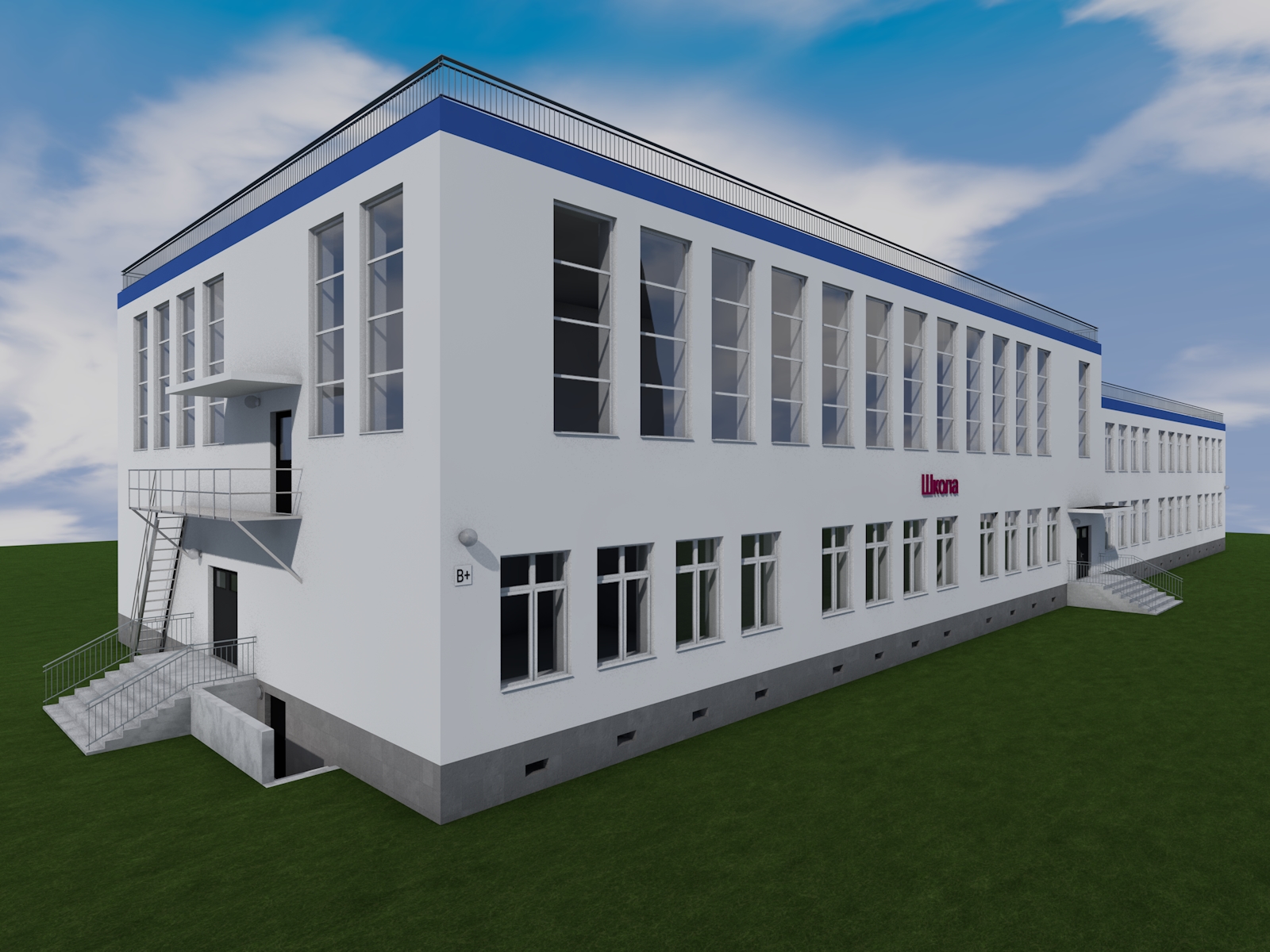

Общий вид школы	Общий вид школы
Общий вид школы	Вид фундамента школы
План крыши школы	План 1 этажа школы
План 2 этажа школы	План подвала школы
План фундамента школы	План гидроизоляции школы
Общий вид школы	Общий вид школы
Фрагмент вида конференц-зала школы







Наименование	Площадь, м2.		Состав проектной документации
	Общая	Помещений
Проект двухэтажной школы	2040,0	около 1520,0 (полезная)	1.Краткая пояснительная записка с описанием основных характеристик дома (10-12 страниц формата А4). 2.3D цветные изображения дома – 15-20 видов. 3.Поэтажные планы подполья, крыши и каждого этажа - 4-6 видов. 4.Фасады дома – 4-6 видов. 5.Разрезы дома - 6-8 видов. 6.План армирования фундамента - 6-8 видов. 7.Проект молниезащиты - 6-8 видов. 8.План расстановки наружных пожарных гидрантов - 6-8 видов. 9.План расстановки наружных и внутренних потолочных светильников - 4-6 видов. 10.План системы водоотведения с крыши - 4-6 вида. 11.План расстановки батарей отопления - 4-6 видов. 12.План расстановки кондиционеров - 6-8 видов. 13.План канализации - 4-6 видов. 14.План расстановки сантехники - 4-6 видов. 15.План вентиляционных труб и их разрезы - 4-6 видов. 16.3D виды каркаса дома - 8-12 видов. 17.3D виды дома на местности - 6-8 видов. 18.План разворотов транспортной техники - 4-8 видов. 19.Габаритный план расстановки мебели (без дизайна интерьера). 20.План вибрирования фундамента - 1-2 вида. 21.Повышение сейсмоустойчивости дома - 6-8 видов. 22.План расстановки камер видеонаблюдения – 4-6 видов. 23.План расстановки датчиков пожарной сигнализации – 3-4 вида. 24.План строительства - 3-4 вида. 25.Обеспечение антитеррористической безопасности во время строительства и эксплуатации здания. 26.Охрана труда во время строительства. 27.План подвесных потолков - 2-3 вида. 28.План утепления подполья - 2-3 вида. 29.Рекомендации по обеспечению энергоэффективности здания. 29.1.План тепловых насосов - 3-4 вида. 29.2.План панелей солнечных батарей - 2-3 вида. 30.Обеспечение доступа МГН - 2-3 страницы формата А4. 31.План ФБС блоков - 5-6 видов. 32.План земляных масс - 2-3 вида. 33.Подборка типовой рабочей документации (альбомы типовых деталей - рабочие строительные серии узлов, разработанных в СССР) - по согласованию.



Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.
Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.
Для разработки РП нужны инженерные изыскания площадки строительства.
- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.
Если правообладатель земельного участка не имеет сведений об организации, выдающей технические условия подключения объекта капитального строительства к сетям инженерно-технического обеспечения, он обращается в орган местного самоуправления с запросом о представлении сведений о такой организации, а орган местного самоуправления представляет в течение 2 рабочих дней с даты обращения сведения о соответствующей организации, включая наименование, юридический и фактический адреса.



Общая площадь дома дана без учета площади подполья высотой 1,8 м. в чистоте.



Состав архитектурного проекта школы может незначительно уточняться по взаимному согласованию сторон.

• Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

• Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

• Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта, и по продаже недвижимости и т.д.

Архитектурный проект двухэтажной школы выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как практически в любых климатических условиях.


Архитектурно-планировочное решение школы разработано в соответствии и с учетом:

• СП 251.1325800.2016 "Здания общеобразовательных организаций. Правила проектирования";

• СП 455.1311500.2020 "Блок начальных классов с дошкольным отделением в составе общеобразовательных организаций. Требования пожарной безопасности";

• СП 1.13130.2020 "Системы противопожарной защиты. Эвакуационные пути и выходы";

• СП 118.13330.2012 "Общественные здания и сооружения";

• СанПиН 2.4.1.3049-13 "Санитарно-эпидемиологические требования к устройству, содержанию и организации режима работы дошкольных образовательных организаций".

• СанПиН 2.4.2.2821-10 "Санитарно-эпидемиологические требования к условиям и организации обучения в общеобразовательных учреждениях" * (с изменениями на 24 ноября 2015 года);

• ГОСТ 11015-93 (ИСО 5970-79) "Столы ученические. Типы и функциональные размеры".

Согласно ФЗ "Об образовании в РФ":

• дополнительное образование - вид образования, который направлен на всестороннее удовлетворение образовательных потребностей человека в интеллектуальном, духовно-нравственном, физическом и (или) профессиональном совершенствовании и не сопровождается повышением уровня образования;

• дополнительное образование включает в себя такие подвиды, как дополнительное образование детей и взрослых и дополнительное профессиональное образование.



Пояснительная записка к проекту школы





Идеология школы



Стремясь максимально удовлетворить все возрастающий спрос на небольшие быстровозводимые начальные школы мы спроектировали двухэтажный проект, рассчитанный на 240-280 детей.

Проект здания может использоваться в качестве учебного заведения для получения основного общего образования (5-9 класс), или дополнительного внешкольного обучения детей или начального образования, совмещенного с детским садом.

Возможно строительство стен школы из кирпича, крупных панелей или пенобетона.

По желанию заказчика возможны многочисленные варианты планировок школы.

При необходимости возможно проектирование дополнительных административно-офисных помещений внутри школы.

Данный проект школы - удачное решение для тех, кто хотел бы быстро построить детский сад-ясли с дневным пребыванием детей.

Простые и строгие, но вместе с тем изящные архитектурные черты школы привлекательны для потенциальных клиентов.

За счет изменения колористики можно добиться оптимального сочетаний проекта со сложившейся местной архитектурой и окружающим пространством.

Выбранные конструктивно-технические решения в данном проекте школы обуславливают возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.

Отличительной положительной особенностью данного проекта школы является возможность использование простых строительных решений, обеспечивающих быстроту, простоту и низкую стоимость ее строительства.

Отличительной положительной особенностью данного проекта школы является возможность использовать альтернативные источники энергии: ветрогенераторы, панели солнечных батарей и геотермальное отопление основных производственных помещений.

Данный проект школы отличается высокой пожарной безопасностью за счет возможности оперативной эвакуации детей.



Технические характеристики дома
(уточняются по результата инженерно-геологических исследований, исходных данных об условиях эксплуатации и пожеланий заказчика)

Фундамент – железобетонная плита толщиной 400 мм.

Перекрытия – железобетонные плиты толщиной 200 мм.
Наружные стены – толщиной 500 мм.

Внутренние стены – толщиной 200 - 400 мм.
Перегородки – гипсобетонные панели толщиной 100 мм.
Лестничные марши – сборные железобетонные марши и площадки.
Вентиляционные блоки – железобетонные панели толщиной 200 мм.
Санузлы – сборные из гипсобетонных перегородок и сантехкабины заводского изготовления.
Окна – двухкамерный стеклопакет в одинарном переплете ПВХ
Система отопления – состоит из стальных водогазопроводных труб по ГОСТ 3262-75* и стальных электросварных труб по ГОСТ 10704-1.

Нагревательные приборы – чугунные радиаторы. Теплоносителем является горячая вода с параметрами 95-70*С.
Вентиляция – приточно-вытяжная с естественным побуждением;
Теплоснабжение - схема теплоснабжения закрытая.

Сети запроектированы из стальных электросварных труб по ГОСТ 10705-80 для системы теплоснабжения, стальные водогазопроводные оцинкованные по ГОСТ 3262-75*ДЛ системы ГВС.

Водоснабжение – источником водоснабжения является существующий квартальный водопровод.

Для обеспечения требуемого напора проектом предусмотрена насосная установка.

Для учета водопотребления на вводе в здание запроектирован водомерный узел со счетчиком.

Предусмотрен учет водопотребления счетчиками.

Проектом предусмотрены раздельные системы хозяйственно-питьевого и противопожарного водоснабжения. Приготовление горячей воды осуществляется в котельной, температура горячей воды составляет 60-40 °С.

Проектом предусмотрены системы хозяйственно-бытовой, дождевой канализации и дренаж из приямков;
Электроснабжение – I и II категории надежности.

Проектом предусмотрено устройство рабочего, аварийного, эвакуационного и ремонтного освещения.

Для освещения помещений предусмотрены светильники с энергосберегающими лампами. Напряжение рабочего, аварийного и эвакуационного освещения ~220 В;
Пожарная сигнализация – подсистема пожарной сигнализации предусматривает установку автономных дымовых пожарных извещателей в помещениях здания, кроме санузлов и «мокрых» помещений.

Пожарные извещатели предназначены для выдачи звуковых и световых сигналов при предельном пороге задымления помещения.



Примечание

• По желанию возможна разработка 3D поэтажных планов этажа и подполья полностью или фрагментарно.

• Возможны многочисленные варианты колористики внешнего фасада школы.

• Рекомендуется заказ разработки 3D интерьера учебных и административных помещений

• На стадии архитектурного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должен решать данный проект школы.

• Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку архитектурного проекта школы.



На заметку

Площади и число производственных помещений любого школы следует проектировать с учетом его предполагаемого месторасположения, социального уровня детей, требований по охране, преподаваемых дисциплин, сменности работы в школе и т.д.



Для приобретения или заказа проекта школы свяжитесь с нами любым удобным для Вас способом, указанном на сайте.
