Лестница







Заказ проекта | Услуги | Прайс-лист | Карта сайта



На главную



Вверх
Лестница
План плит перекрытий
Пояснительная записка











Пояснительная записка к проекту маршей и лестниц железобетонных  трехэтажного таунхауса на 8 семей

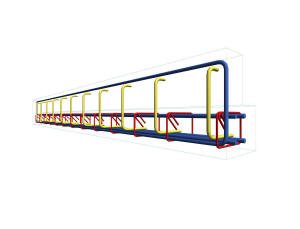

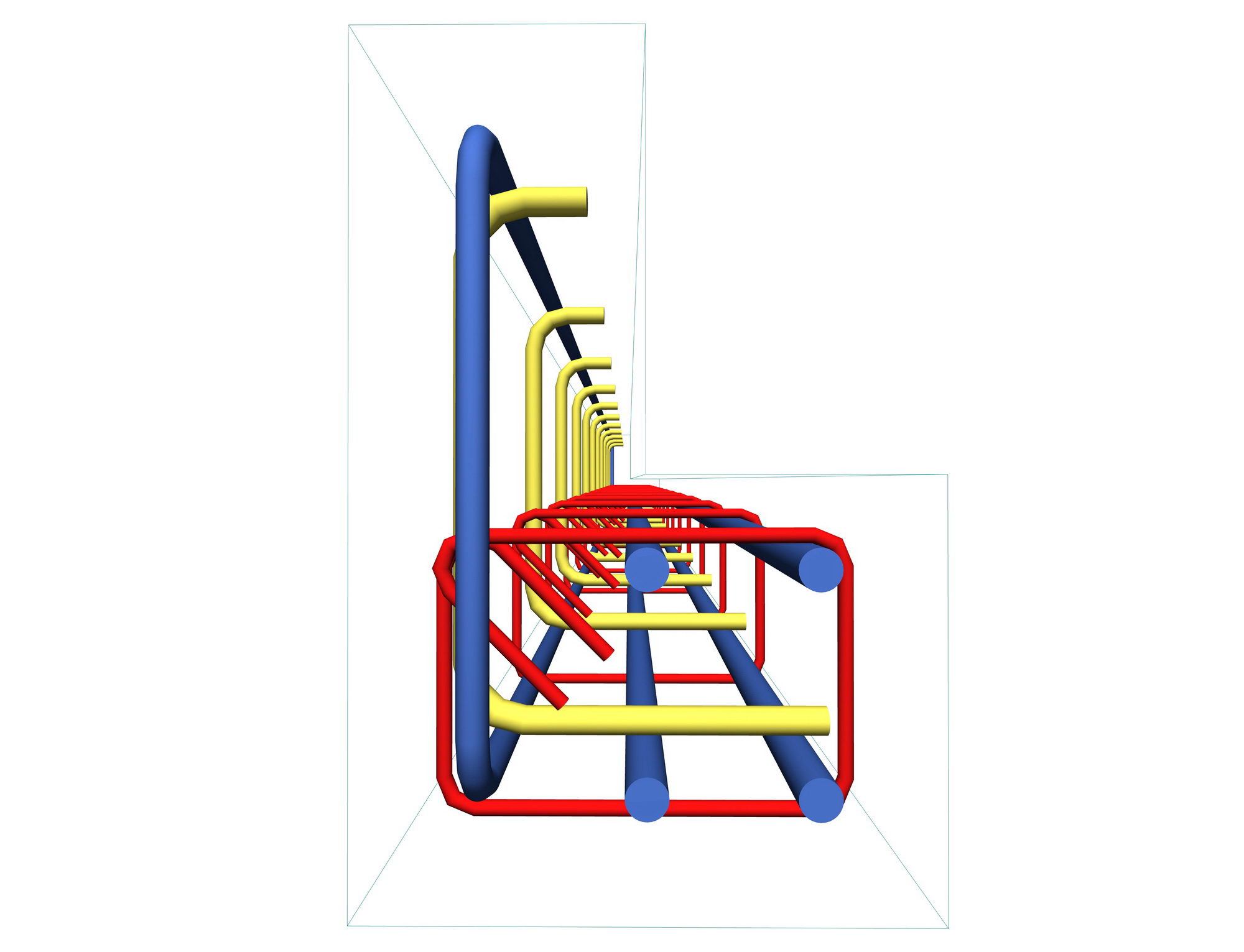

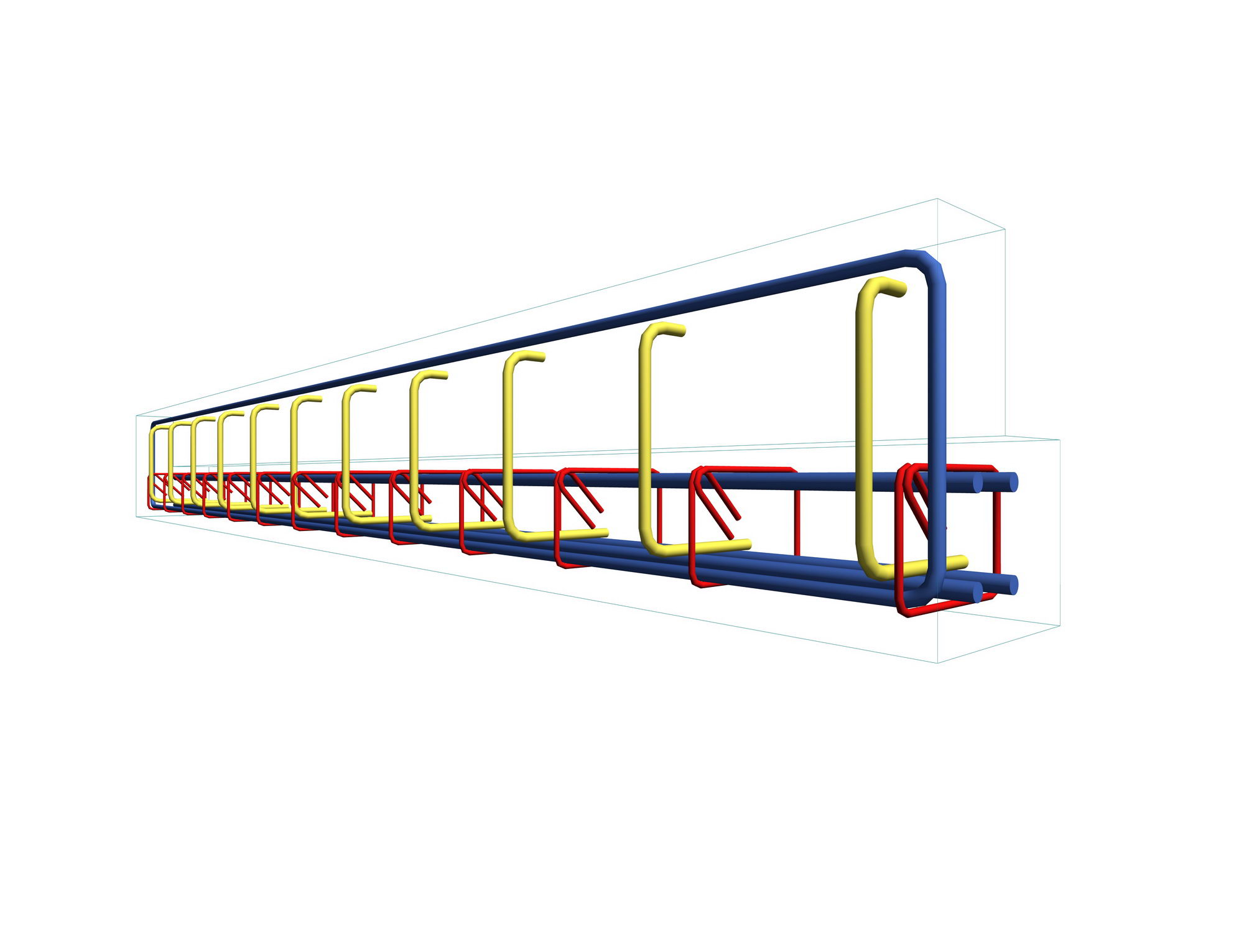

Армирование L-образной поперечной железобетонной балки

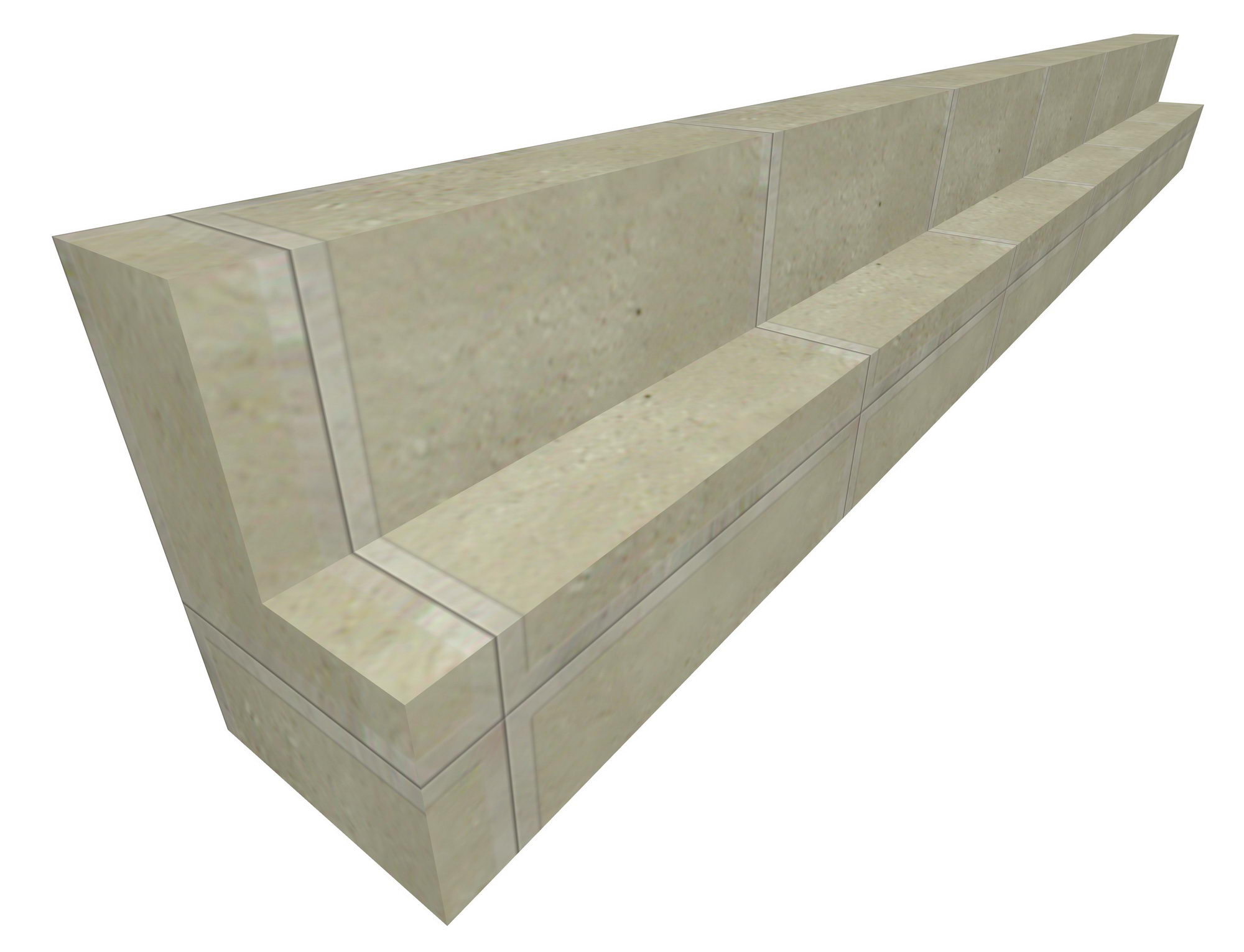

L-образная поперечная железобетонная балка



Армирование L-образной поперечной железобетонной балки

Армирование L-образной поперечной железобетонной балки

Армирование L-образной поперечной железобетонной балки

Армирование L-образной поперечной железобетонной балки



Армирование L-образной поперечной железобетонной балки

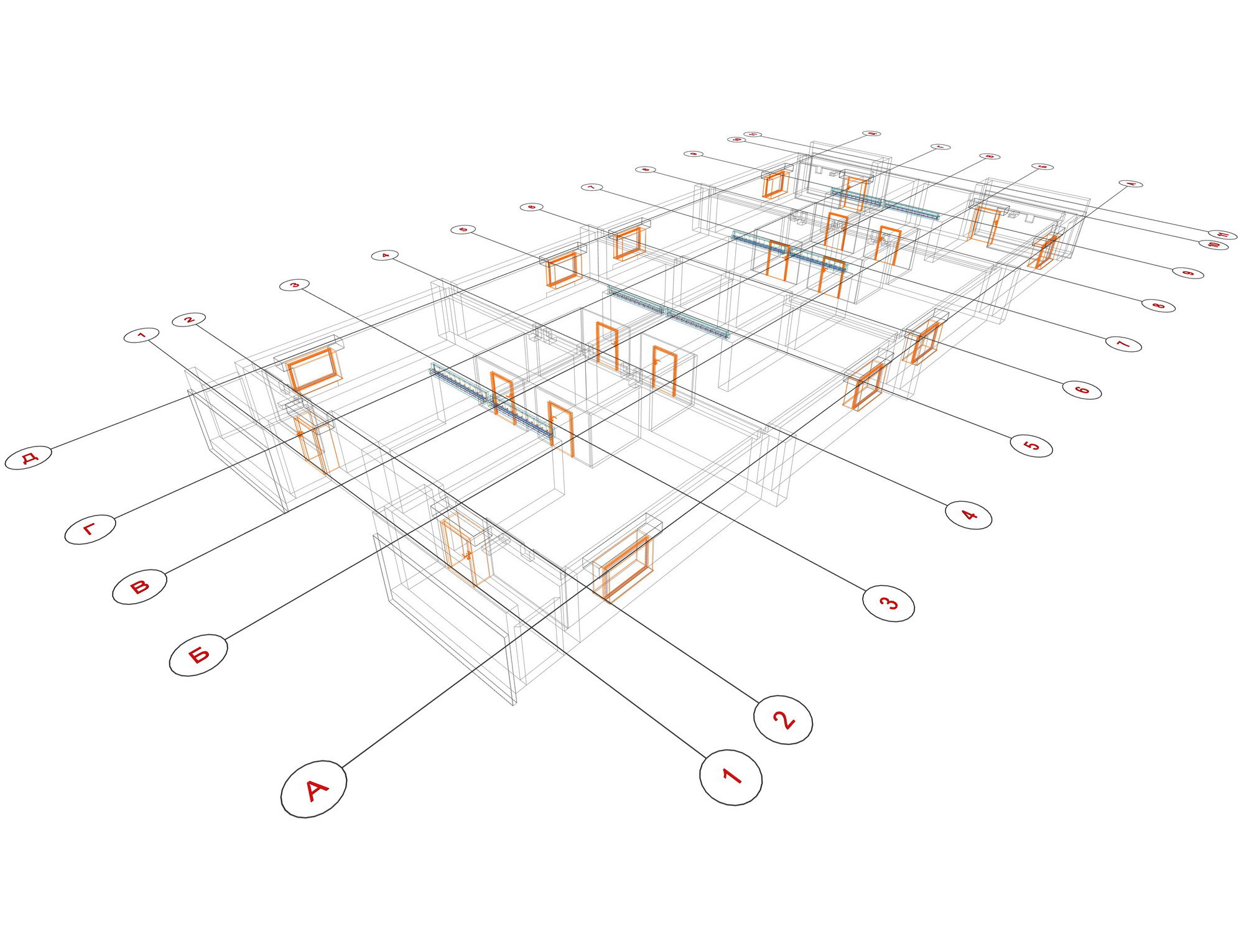

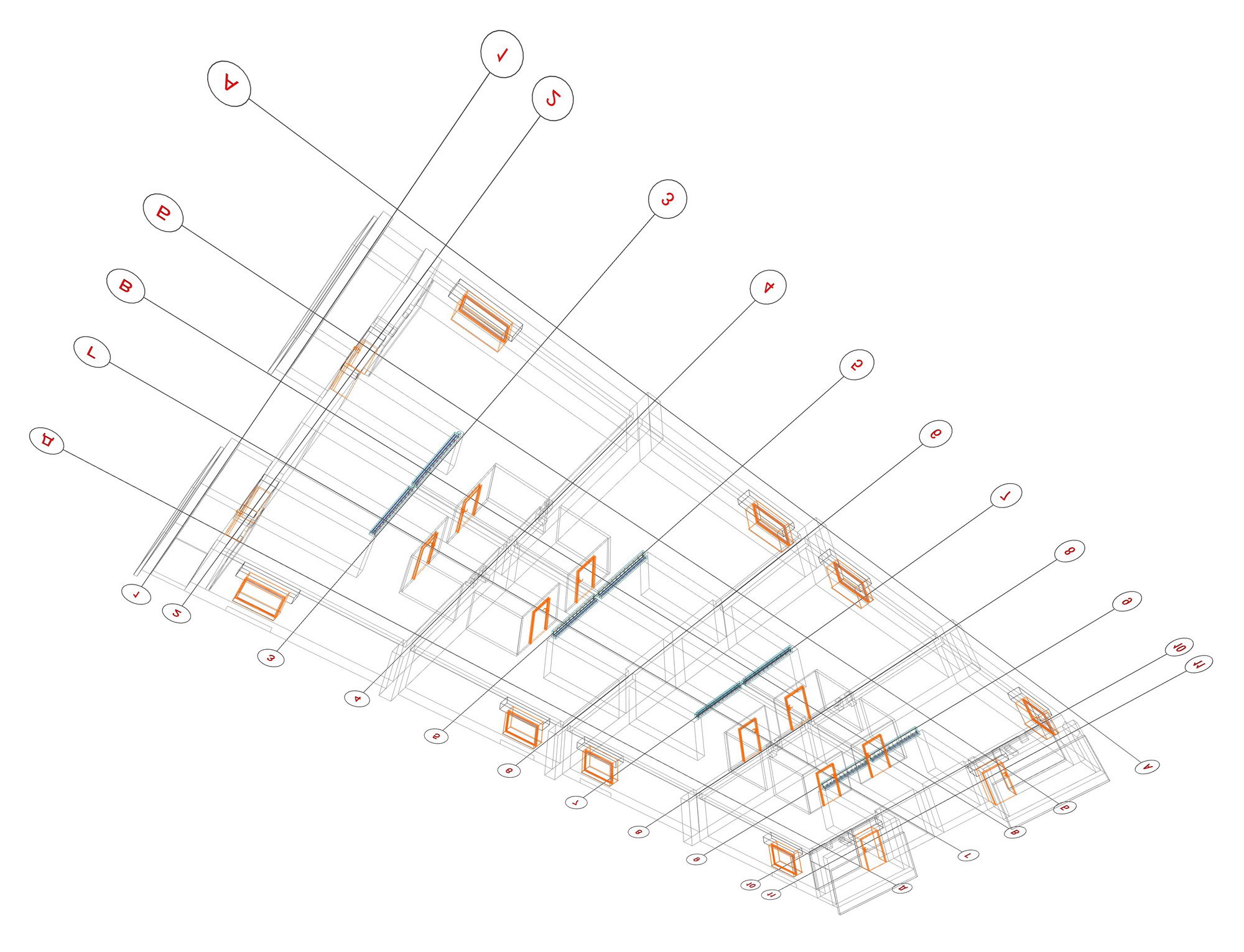

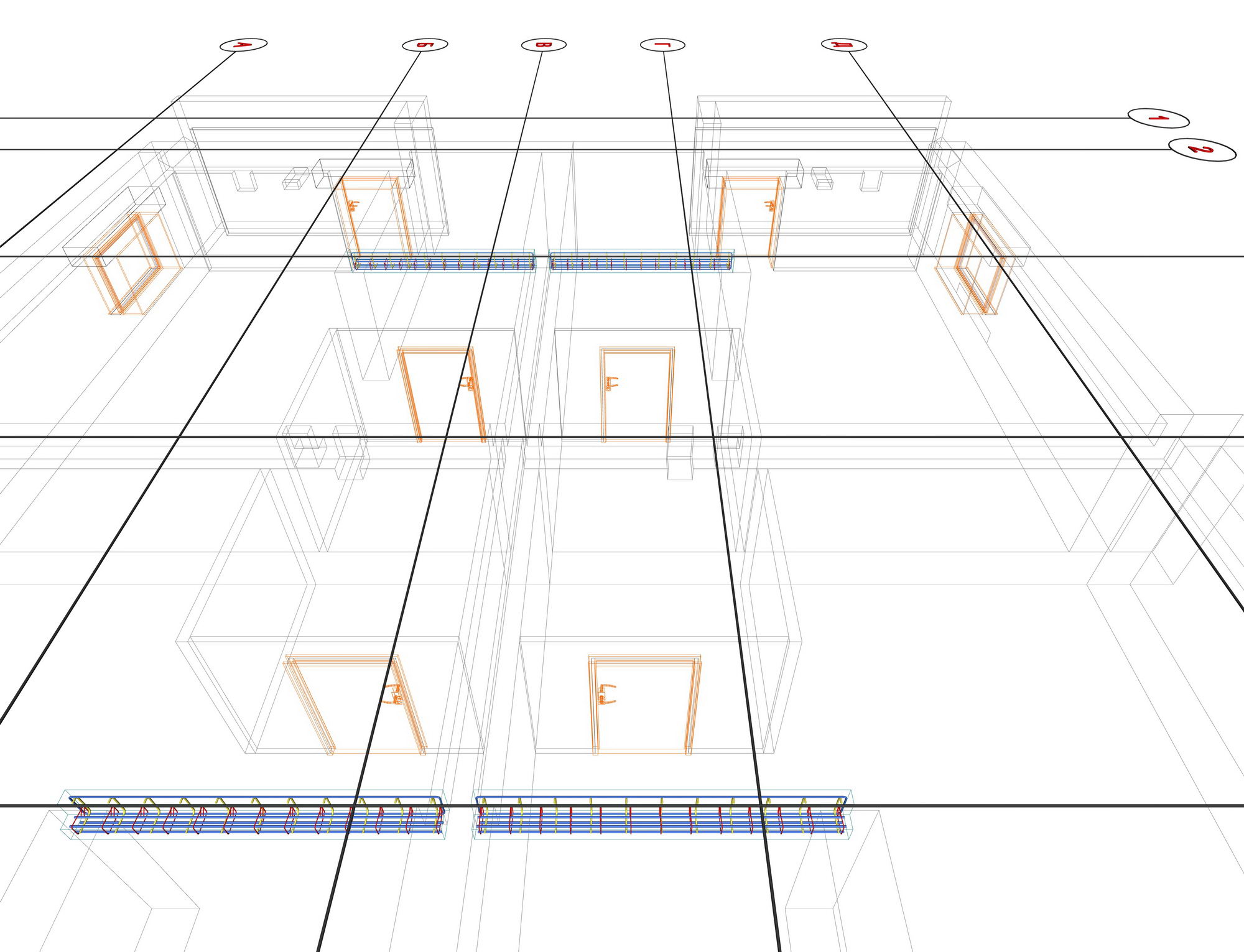

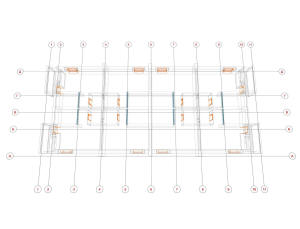

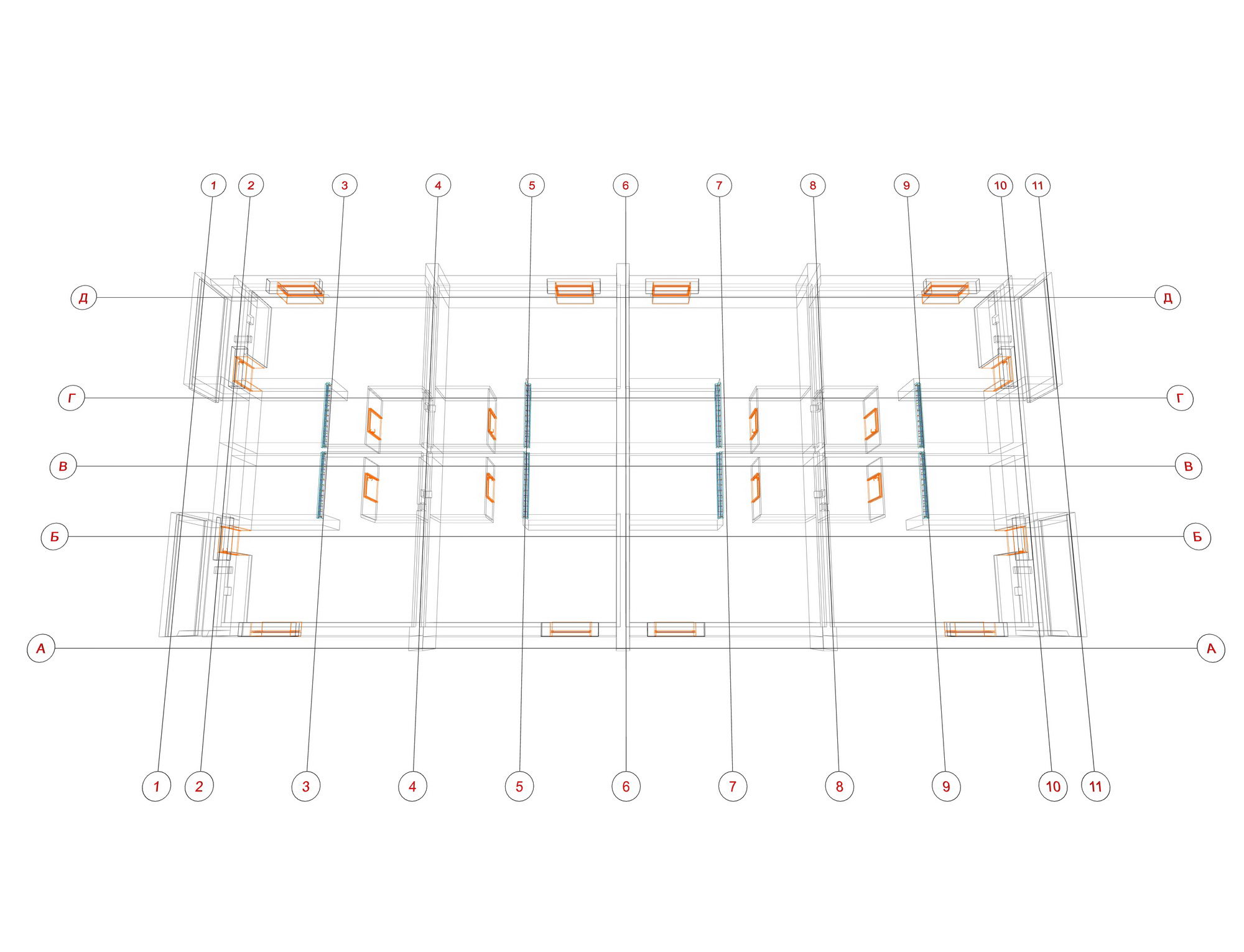

План расположения L-образной поперечной железобетонной балки в подполье

План расположения L-образной поперечной железобетонной балки в подполье

План расположения L-образной поперечной железобетонной балки в подполье



План расположения L-образной поперечной железобетонной балки в подполье



План расположения L-образной поперечной железобетонной балки в подполье

План расположения L-образной поперечной железобетонной балки в подполье

План расположения L-образной поперечной железобетонной балки в подполье



План расположения L-образной поперечной железобетонной балки в подполье

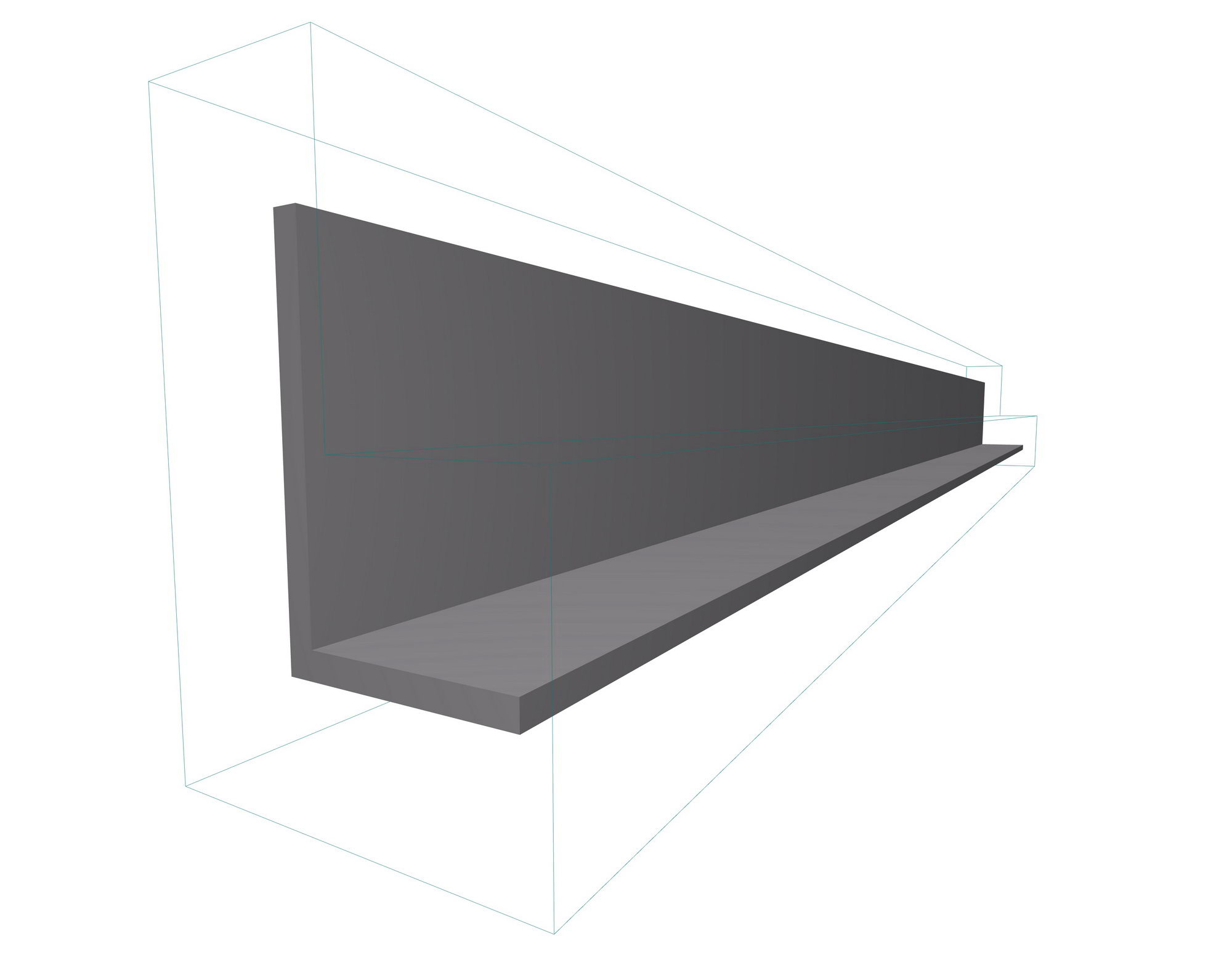

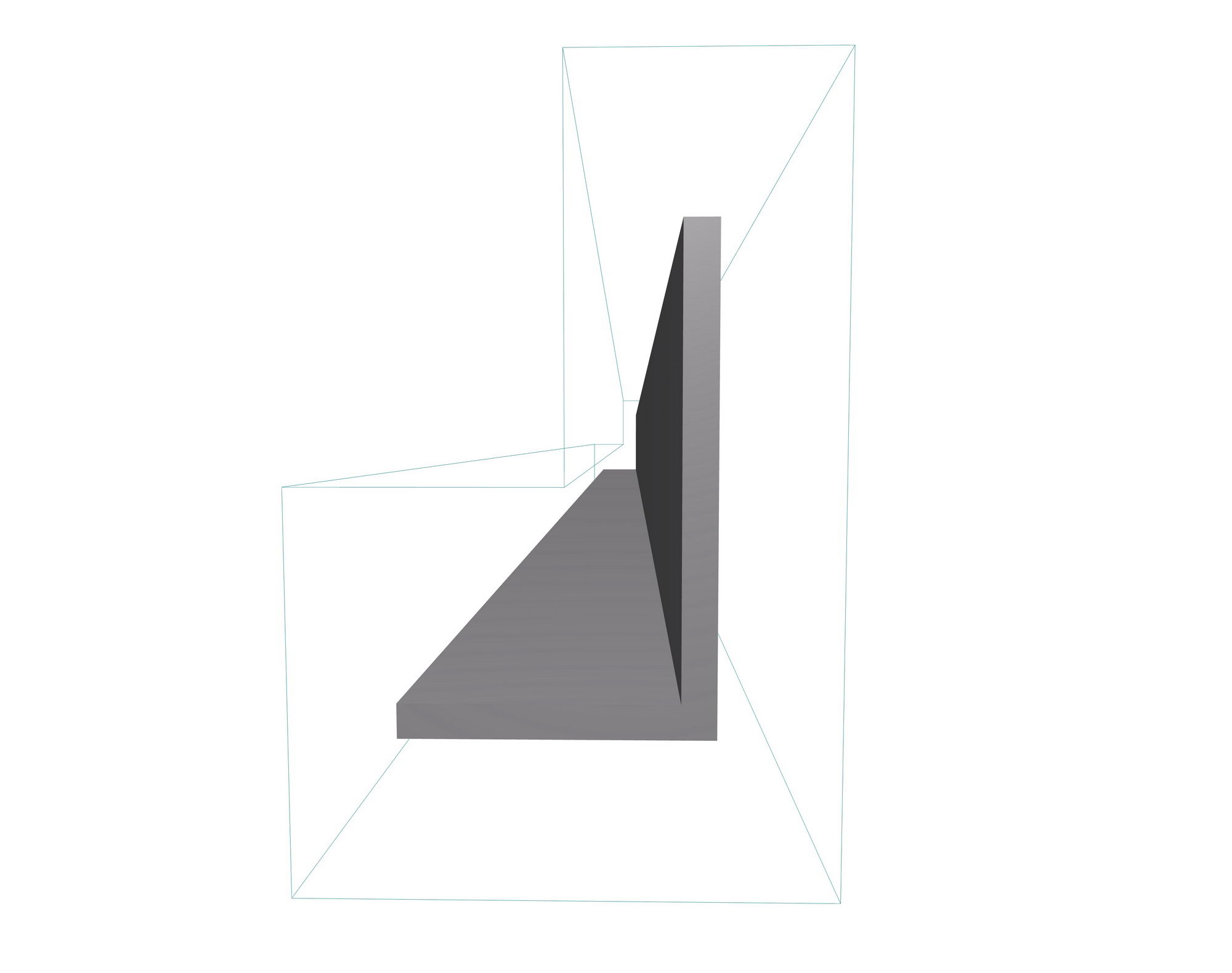

Использование горячекатанного неравнополочного уголка 200х124х14 в качестве основного армирующего элемента L-образной поперечной железобетонной балки

Использование горячекатанного неравнополочного уголка 200х124х14 в качестве основного армирующего элемента L-образной поперечной железобетонной балки

Использование горячекатанного неравнополочного уголка 200х124х14 в качестве основного армирующего элемента L-образной поперечной железобетонной балки

Использование горячекатанного неравнополочного уголка 200х124х14 в качестве основного армирующего элемента L-образной поперечной железобетонной балки





ГОСТ 8510-86 "Уголки стальные горячекатаные неравнополочные"

Возможно использовать уголок стальной горячекатанный неравнополочный 200х125х14.





Технологическая карта
на устройство опалубки лестничных маршей при монолитном строительстве

139-06 ТК


В технологической карте представлены схема устройства опалубки лестничных маршей, контроль качества и приемки опалубочных работ, требования безопасности и охраны труда, приведена потребность в машинах, механизмах и приспособлениях, технико-экономические показатели.
Карта предназначена для производителей работ, мастеров и бригадиров, занимающихся устройством опалубки лестничных маршей, а также работников технического надзора заказчика и инженерно-технических работников строительных организаций, связанных с производством и контролем качества опалубочных работ.





Серия 1.151.1-7 Марши лестничные железобетонные для жилых зданий с высотой этажа 3,0 м.



Лестничный марш в блокированном доме таунхауса может быть оперт на несущую перемычку или железобетонную балку (прогон, ригель). Опирать лестницу на круглопустотную плиту перекрытия нельзя.

Высоту установки перемычки (или балки) подбирают так, чтобы высота конечных ступеней получилась равной рядовым ступеням марша, то есть учитывают полную толщину напольного покрытия, устраиваемого по железобетонным плитам перекрытия.



ПЛ-22-13
Габариты (Д х Ш х В в мм.): 2160x1230x300
Масса (в кг.): 700



Пример обозначения лестничной площадки с консолями: 2ЛП 25.18-4кмл, где:

1

  • 2 – ребристая;

  • ЛП – лестничная площадка;

  • 25 – длина = 2500 мм;

  • 18 – ширина (в чистоте) = 1820 мм;

  • 4 – расчетная временная нагрузка 3,5 кПа (360 кгс/м2) без учета собственного веса;

  • к – с консолями;

  • мл – с отверстием для мусоропровода, расположенным в левом углу.

Марка

Вес 1 шт (тн)

Штук на 1 а/м

Длина (мм)

Ширина (мм)

2ЛП (с консолями) к маршам 1 ЛМ, 2ЛМФ

2ЛП 22-12-4к

1,035

12

2200

1300

2ЛП 22-12в-4к

1,060

12

2200

1300

2ЛП 22-15-4к

1,200

10

2200

1600

2ЛП 22-15в-4к

1,220

10

2200

1600

2ЛП 22-18-4к

1,370

8

2200

1900

2ЛП 22-18в-4к

1,390

8

2200

1900



ГОСТ 9818-2015 "Марши и площадки лестниц железобетонные. Общие технические условия"
