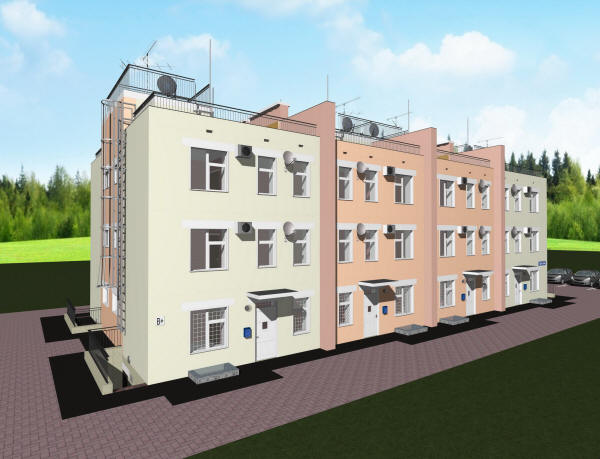

Готовый проект трехэтажного таунхауса на 8 семей

Может использоваться как жилой многоквартирный дом, гостиница 2-3 звезды и т.д.





Проект таунхауса разработан для строительства в условиях как городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.

Возможно быстрое проектирование поселка трехэтажных таунхаусов на основе данного базового проекта таунхауса.

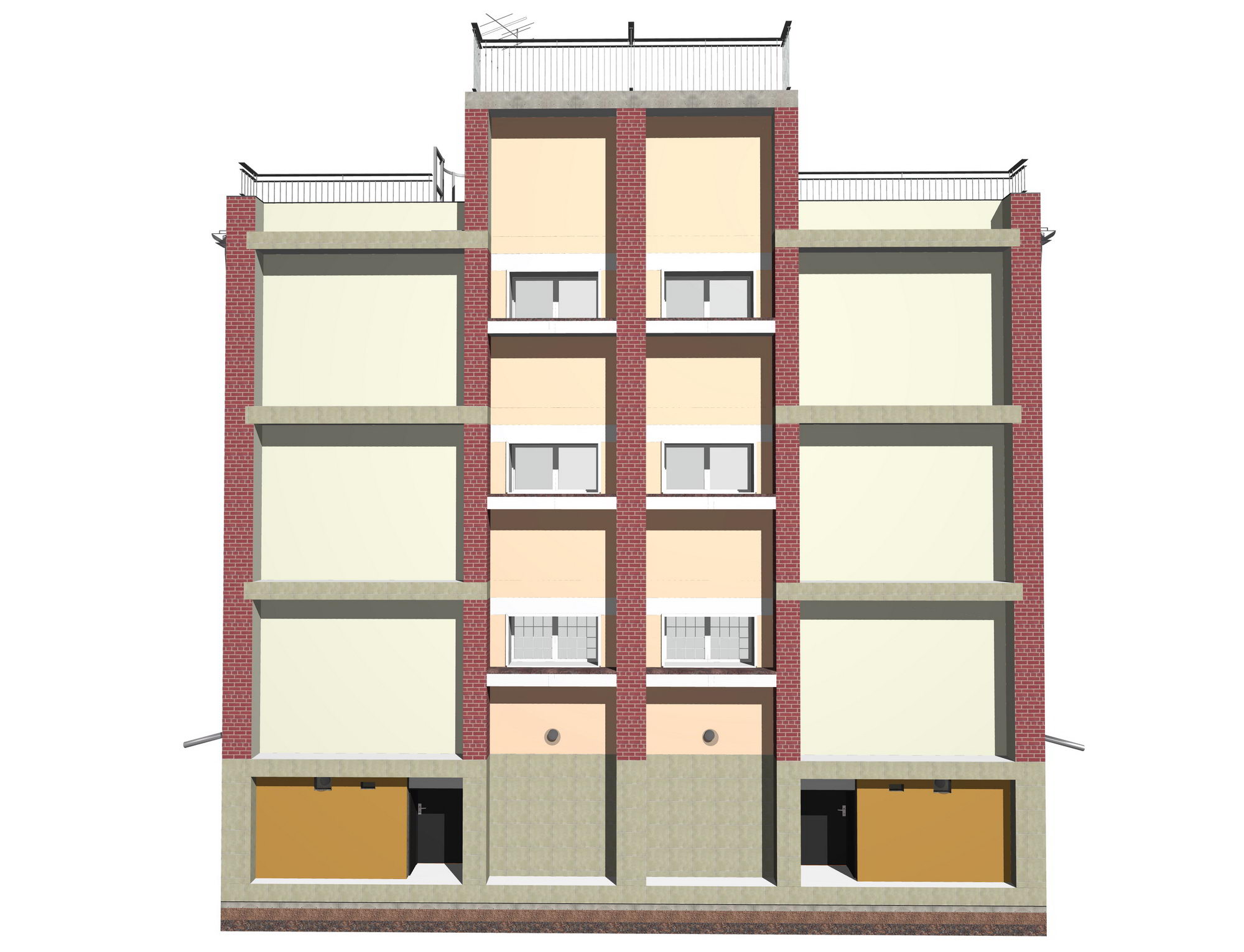

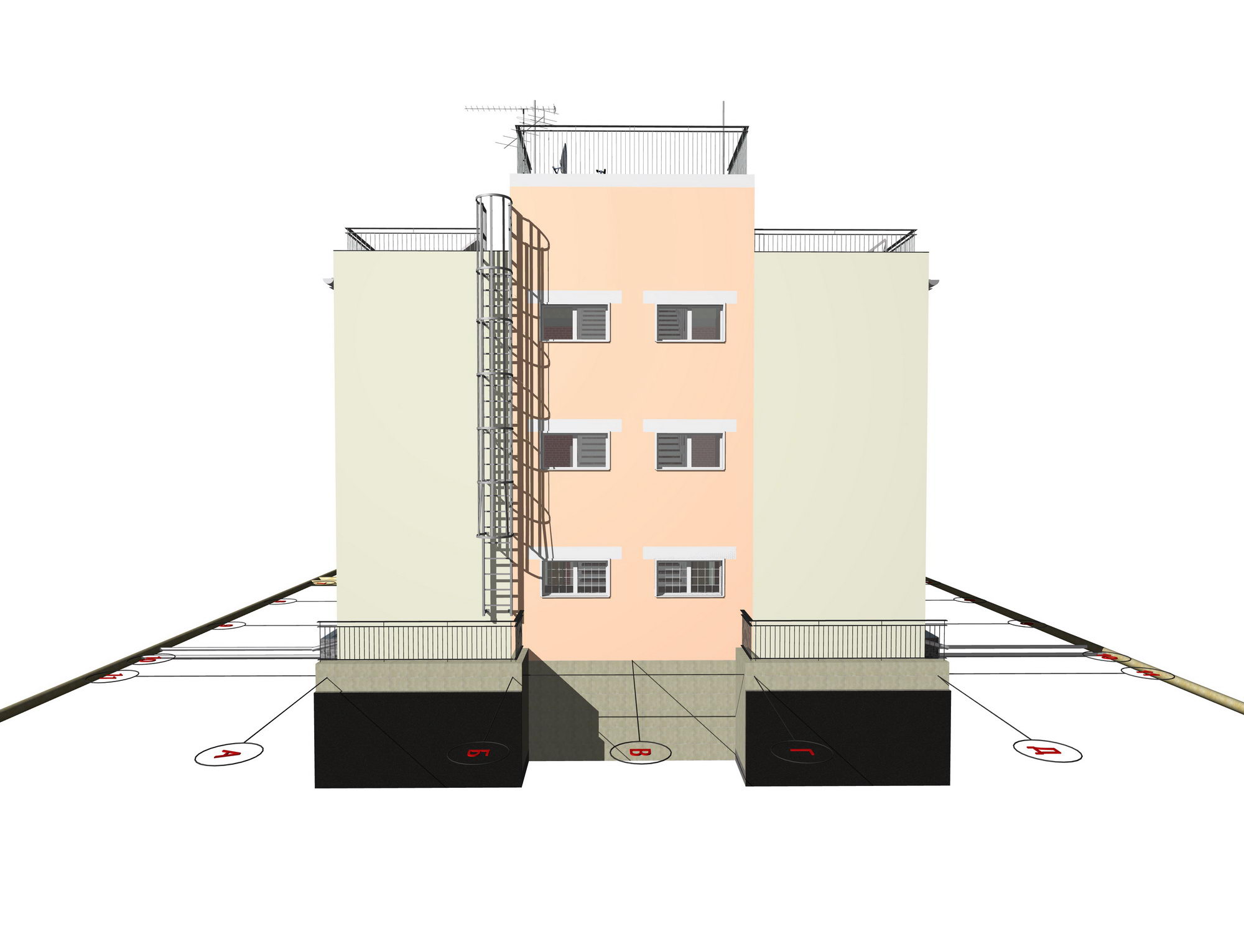

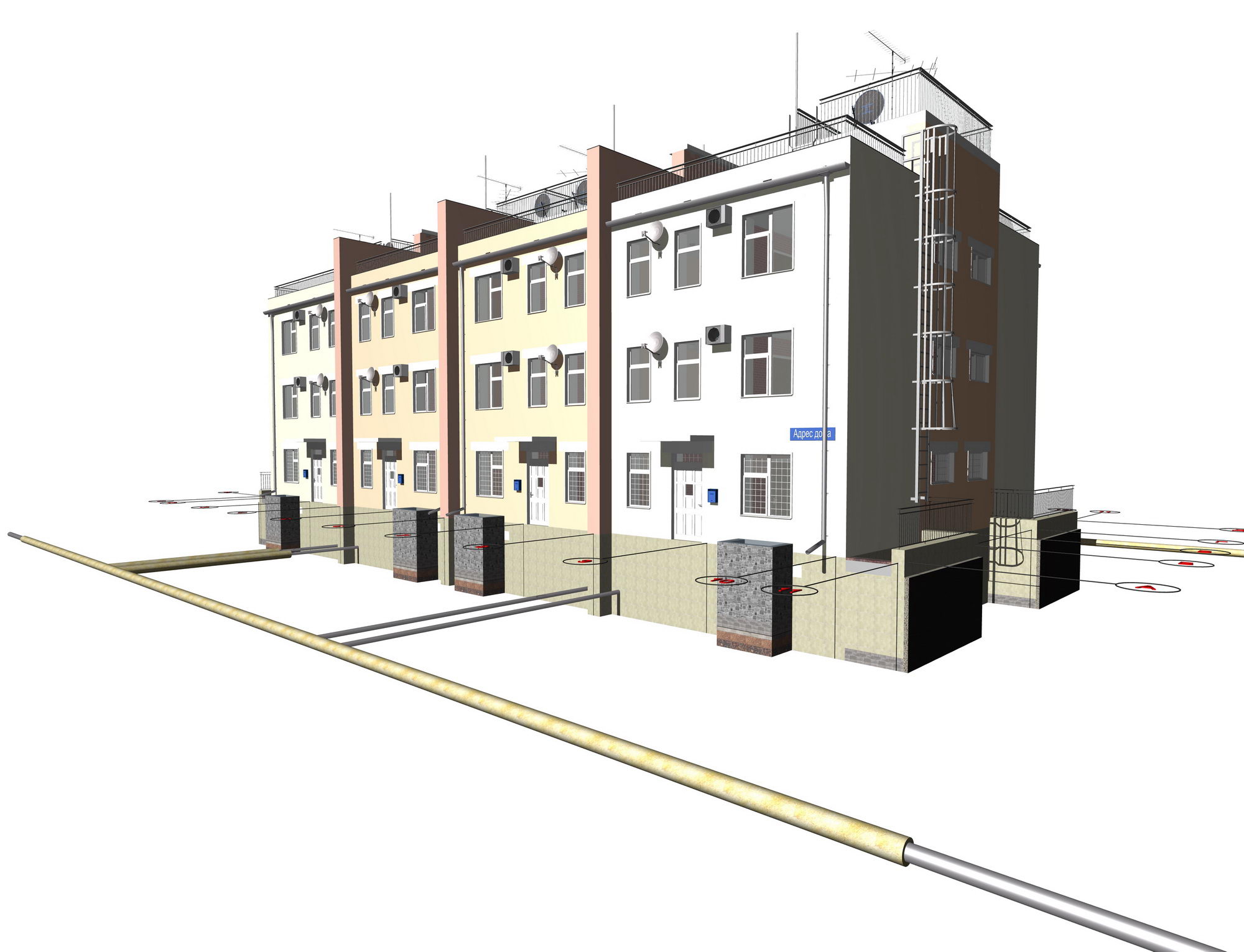

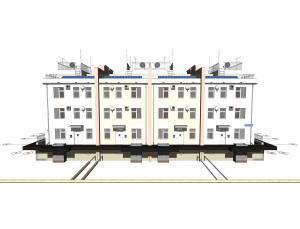

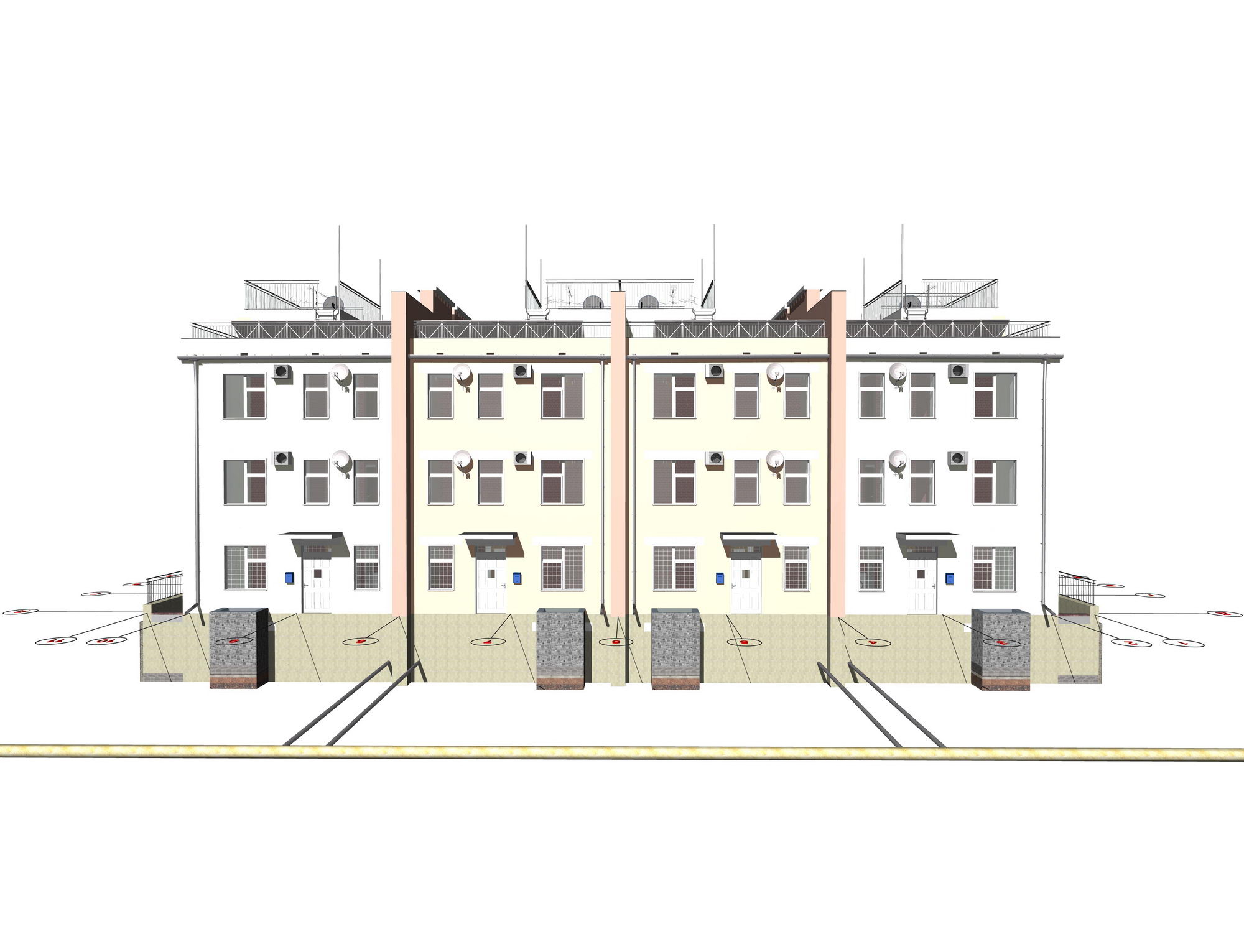

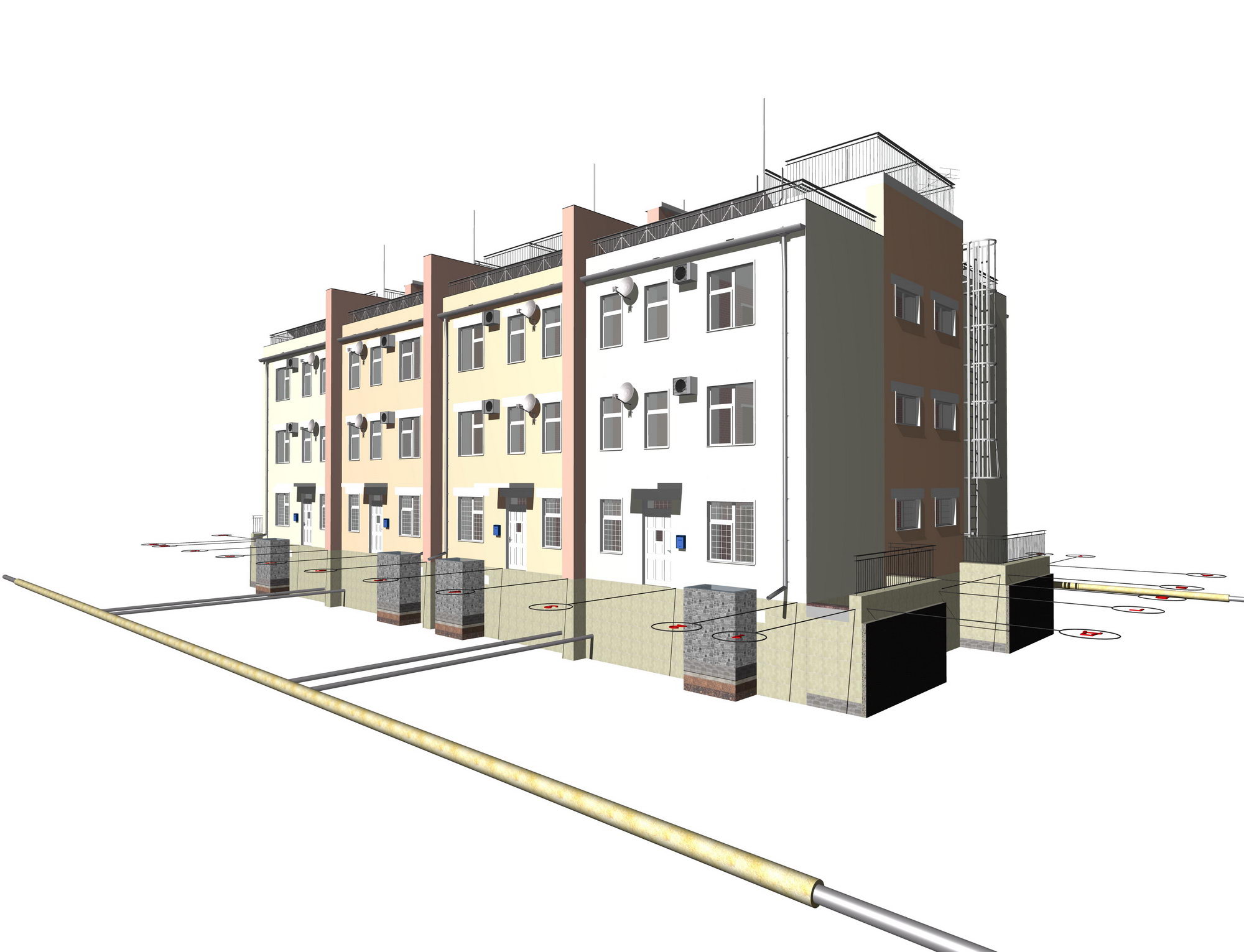

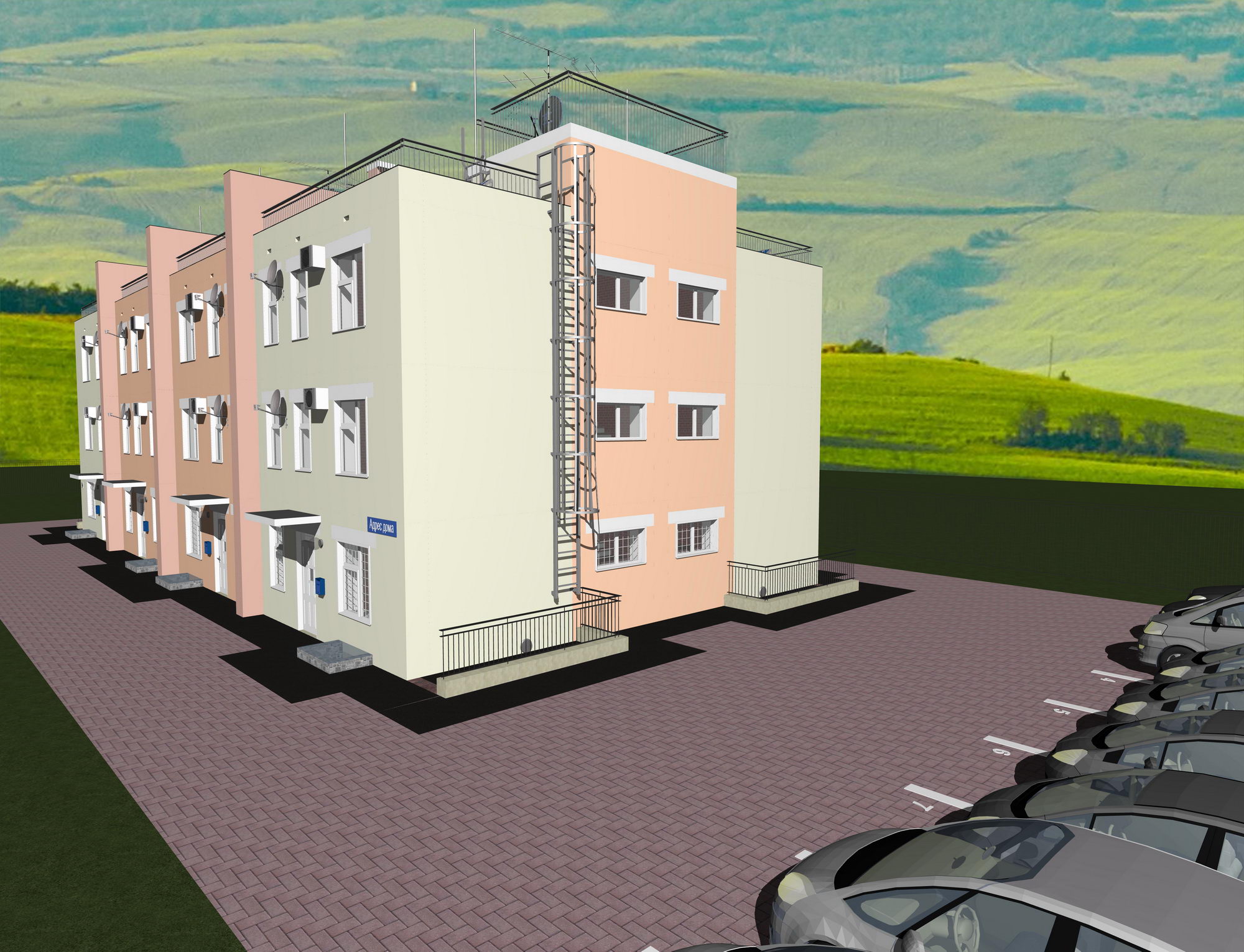

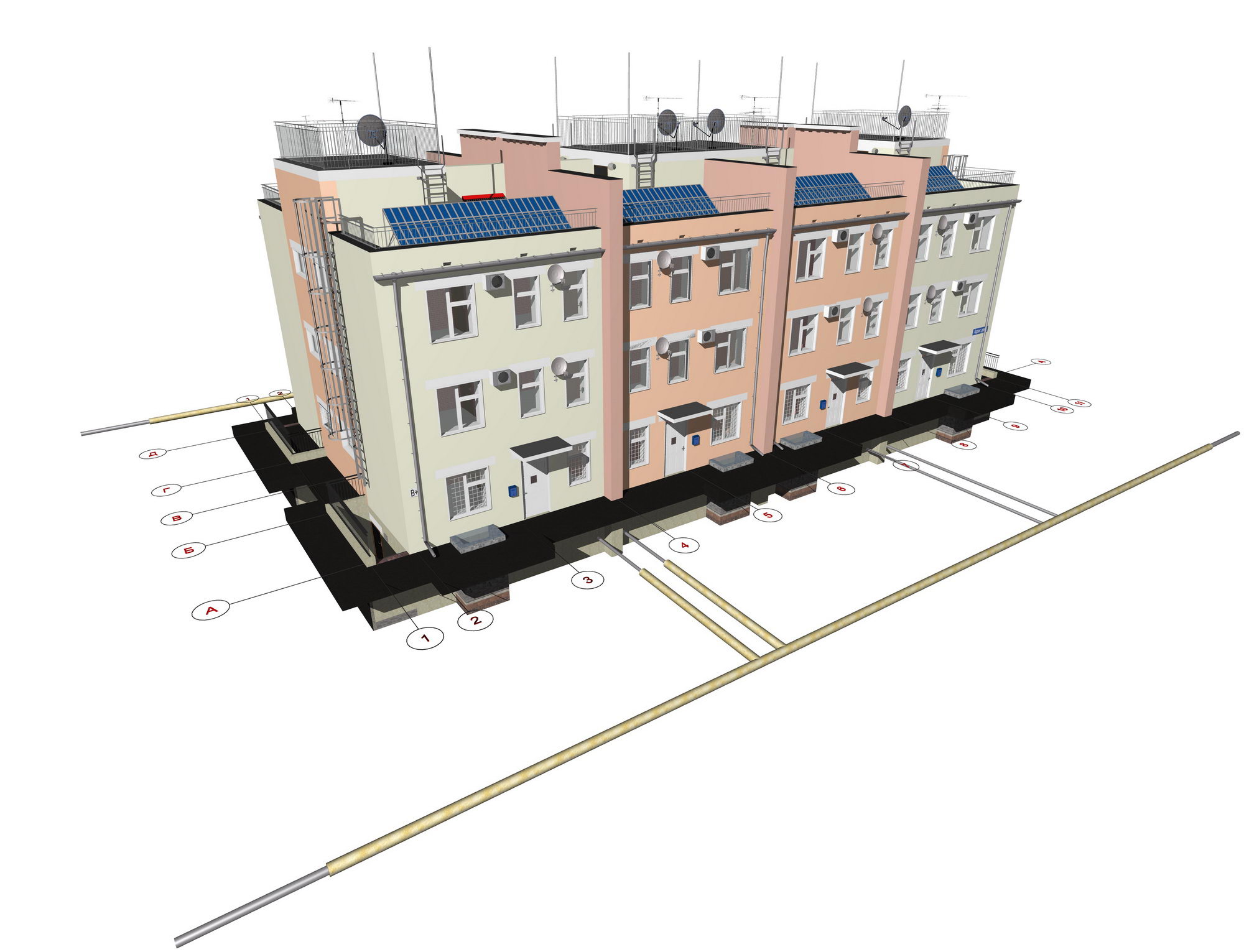

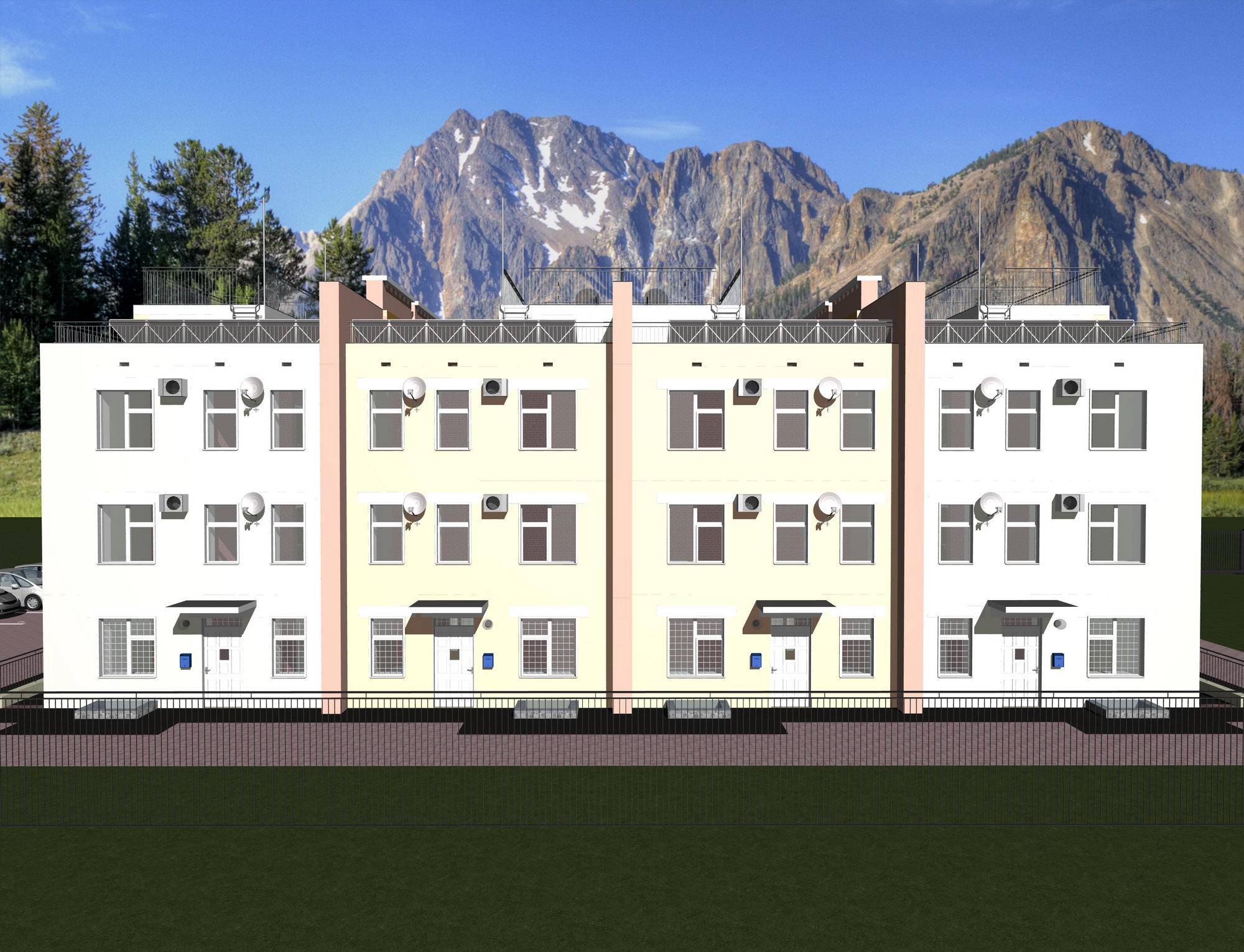

Готовый проект трехэтажного таунхауса (восемь блокированных домов)

Готовый проект трехэтажного таунхауса (восемь блокированных домов)

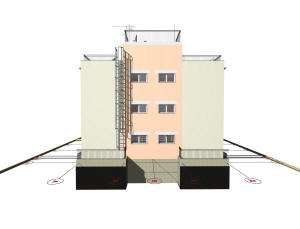

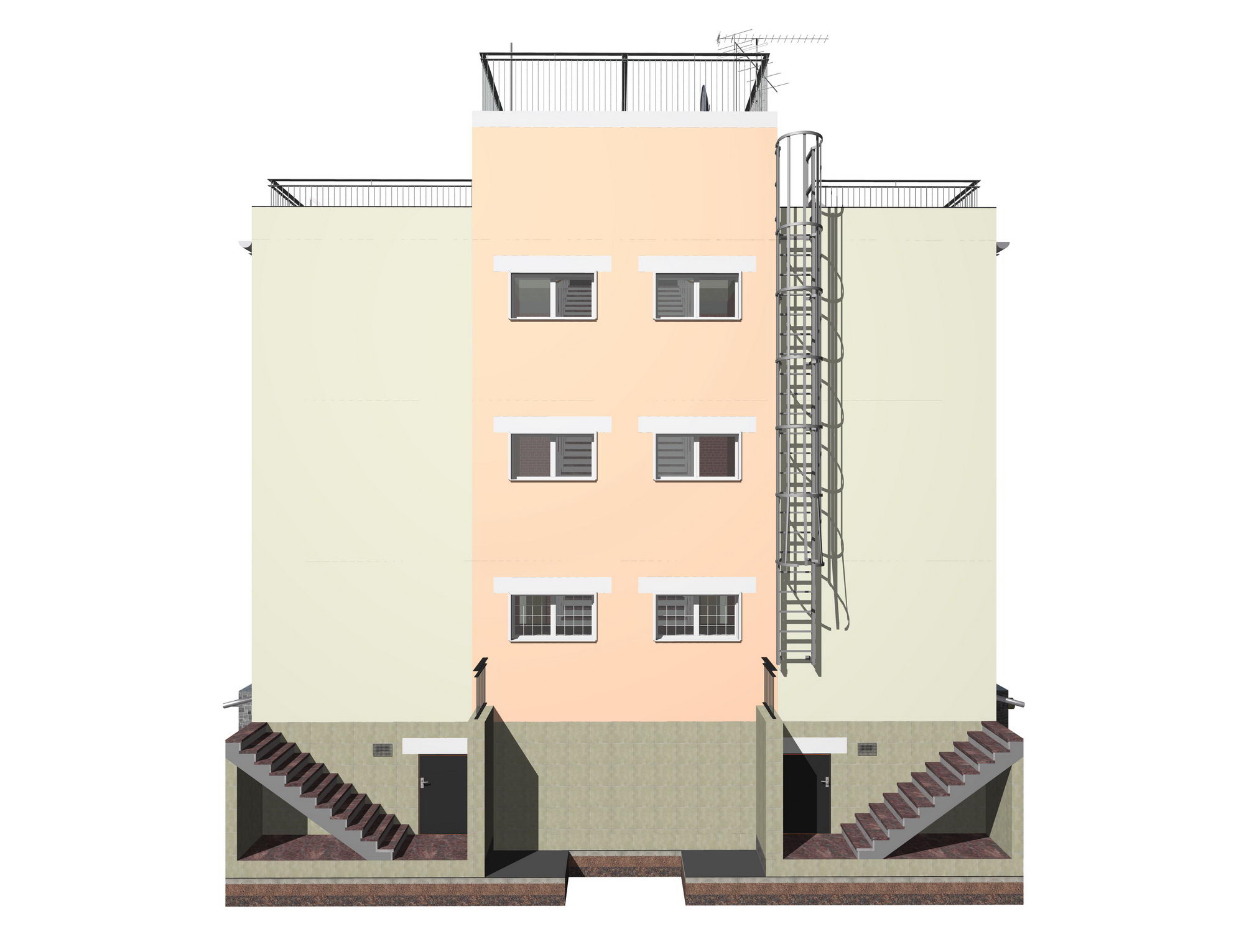

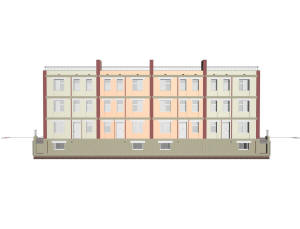

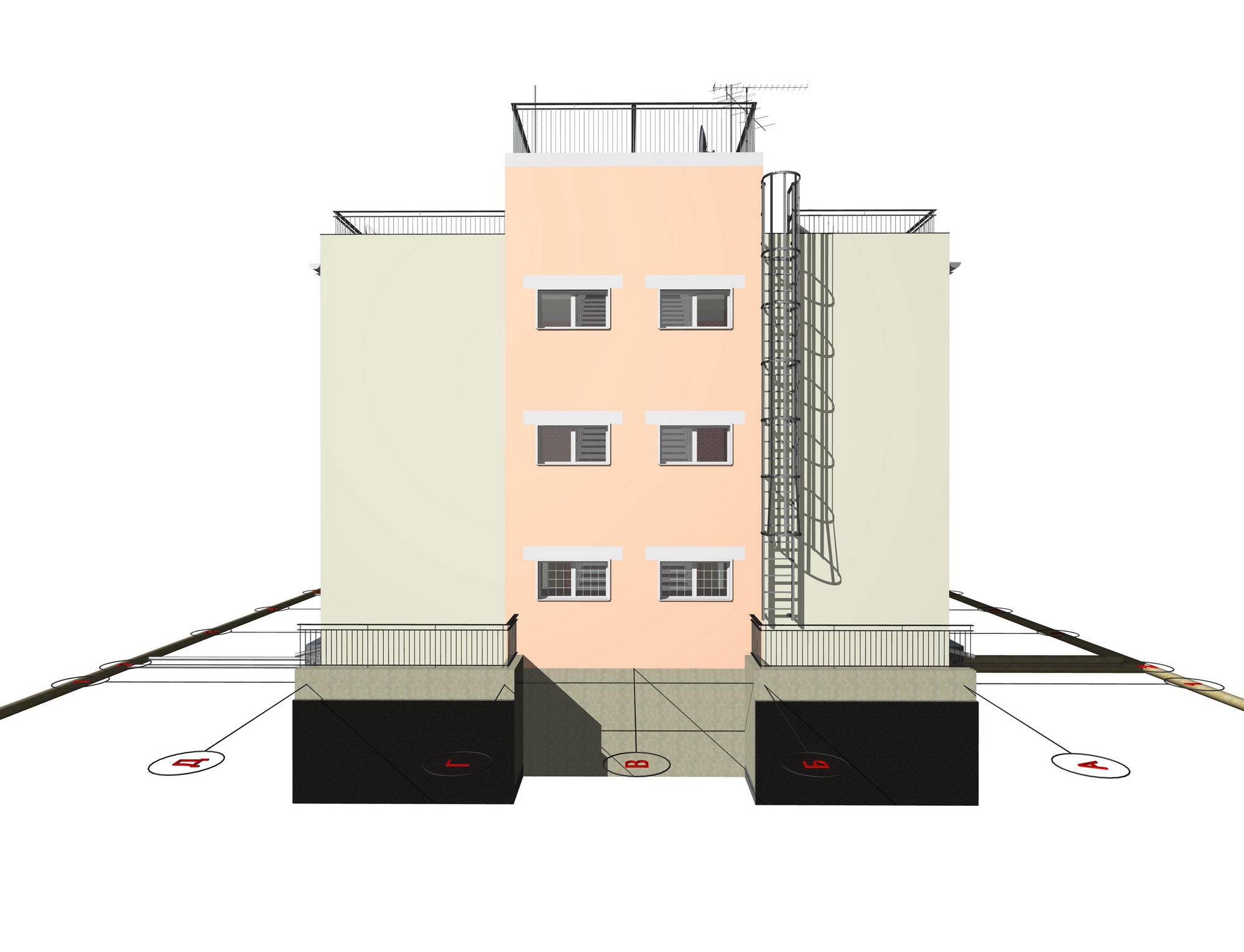

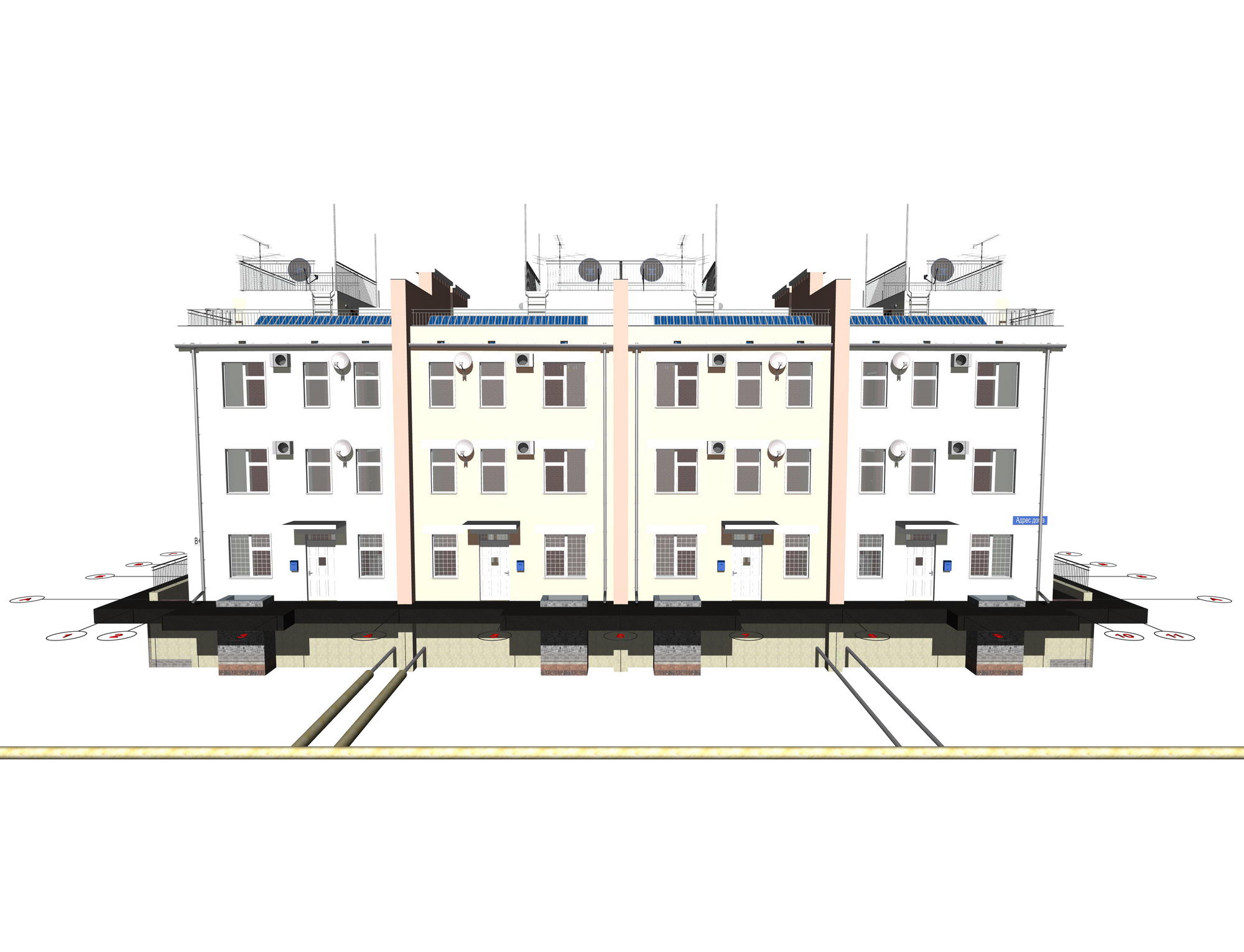

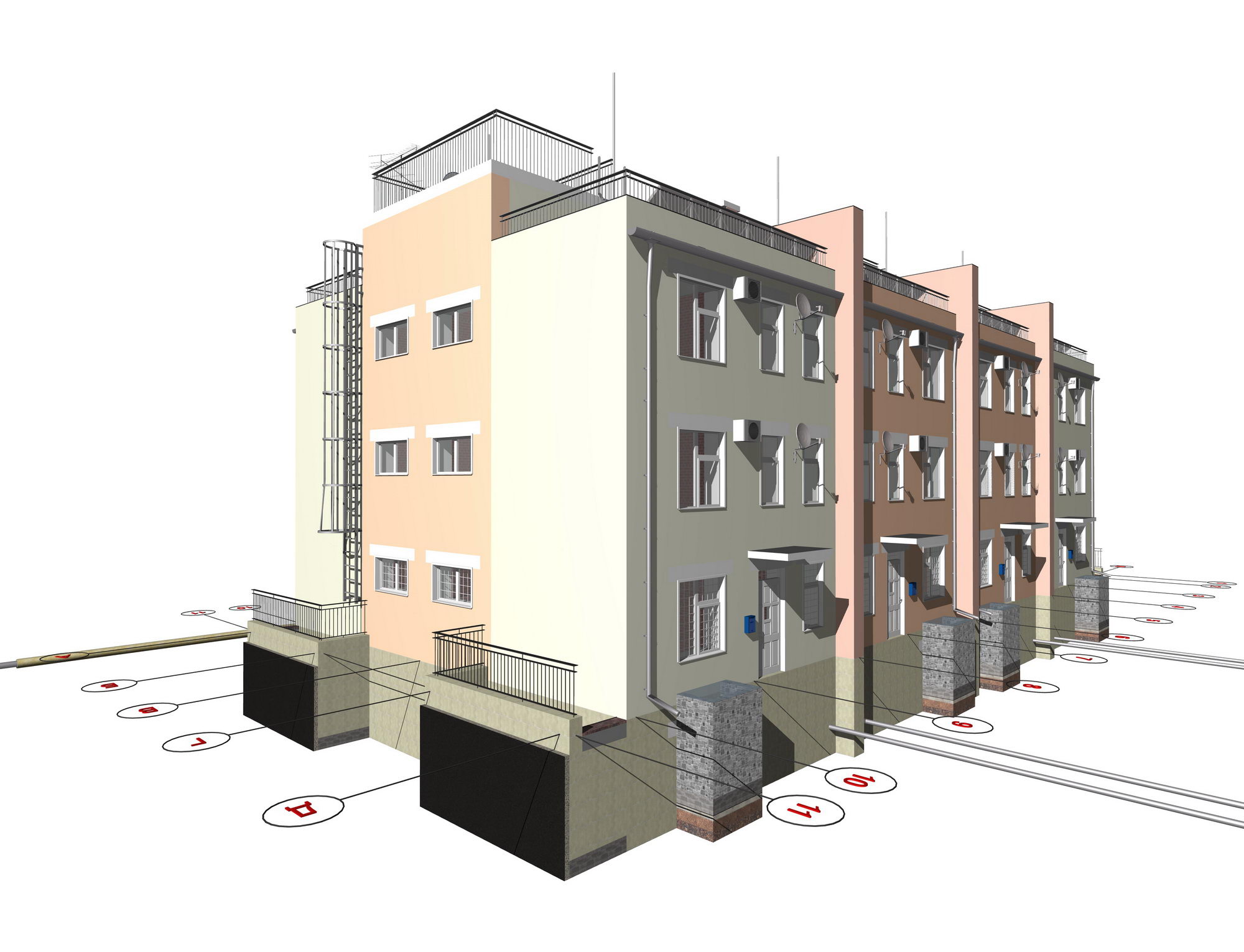

Архитектурный проект трехэтажного таунхауса

Архитектурный проект трехэтажного таунхауса

Архитектурный проект трехэтажного таунхауса



Архитектурный проект трехэтажного таунхауса



Архитектурный проект трехэтажного таунхауса

Архитектурный проект трехэтажного таунхауса

Архитектурный проект трехэтажного таунхауса



Архитектурный проект трехэтажного таунхауса

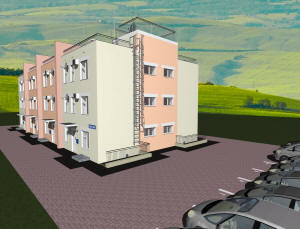

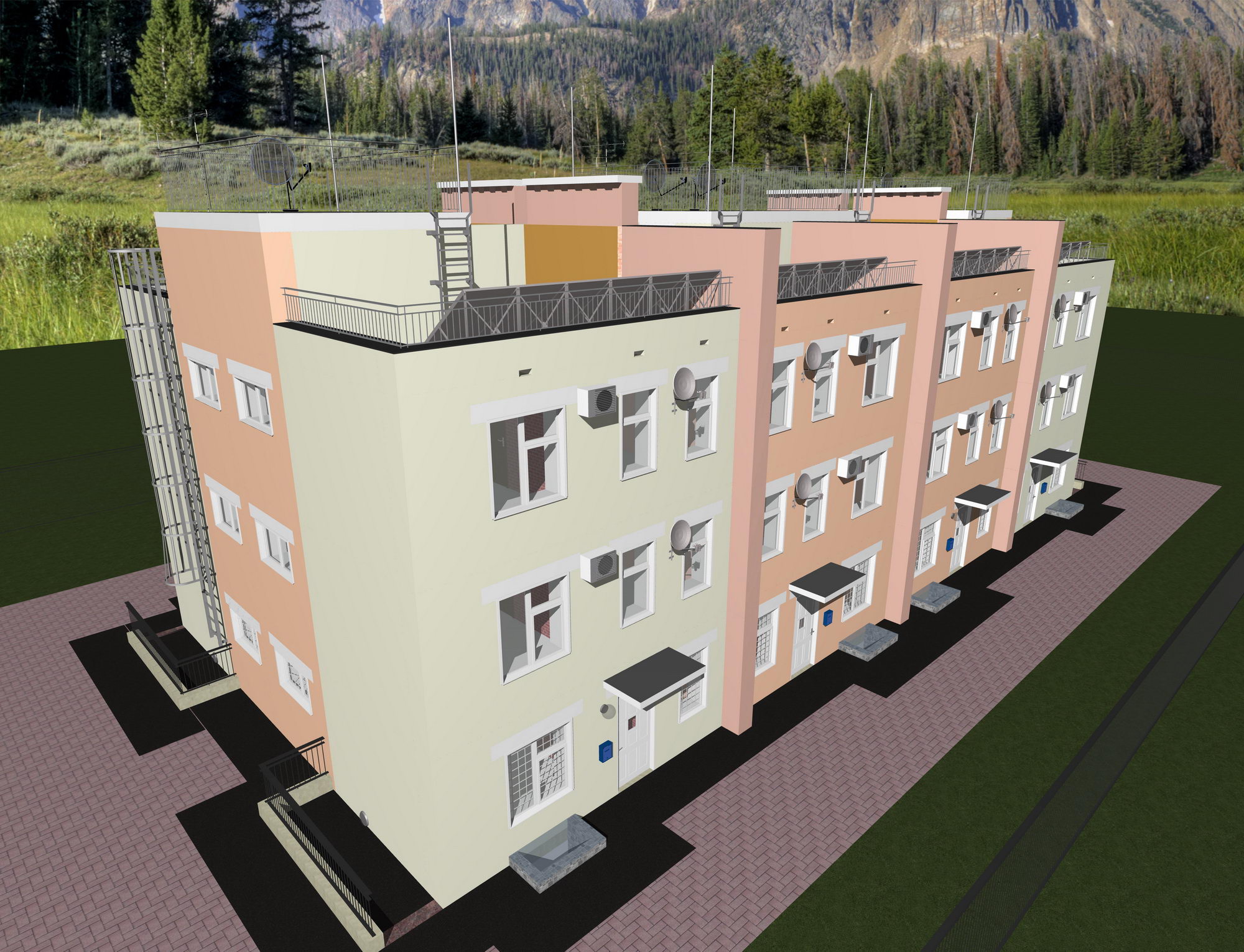

Готовый проект трехэтажного таунхауса на 8 семей

Готовый проект трехэтажного таунхауса на 8 семей

Готовый проект трехэтажного таунхауса на 8 семей



Готовый проект трехэтажного таунхауса на 8 семей



Готовый проект трехэтажного таунхауса на 8 семей

Готовый проект трехэтажного таунхауса на 8 семей

Готовый проект трехэтажного таунхауса на 8 семей



Готовый проект трехэтажного таунхауса на 8 семей



Готовый проект трехэтажного таунхауса на 8 семей

Готовый проект трехэтажного таунхауса на 8 семей

Готовый проект трехэтажного таунхауса на 8 семей



Готовый проект трехэтажного таунхауса на 8 семей



Готовый проект трехэтажного таунхауса на 8 семей

Готовый проект трехэтажного таунхауса на 8 семей

Готовый проект трехэтажного таунхауса на 8 семей



Готовый проект трехэтажного таунхауса на 8 семей



Готовый проект трехэтажного таунхауса на 8 семей

Готовый проект трехэтажного таунхауса на 8 семей

Готовый проект трехэтажного таунхауса на 8 семей



Готовый проект трехэтажного таунхауса на 8 семей

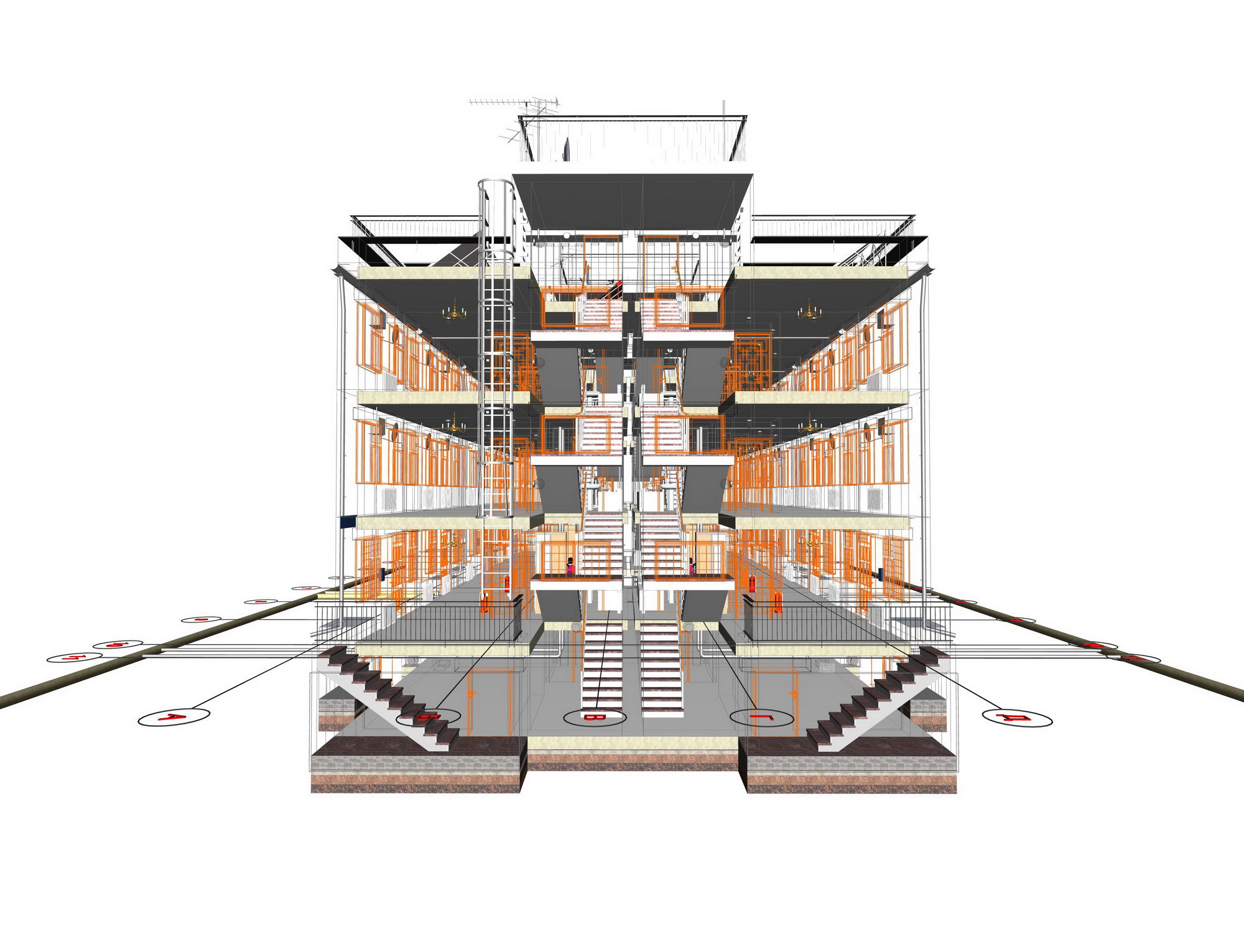

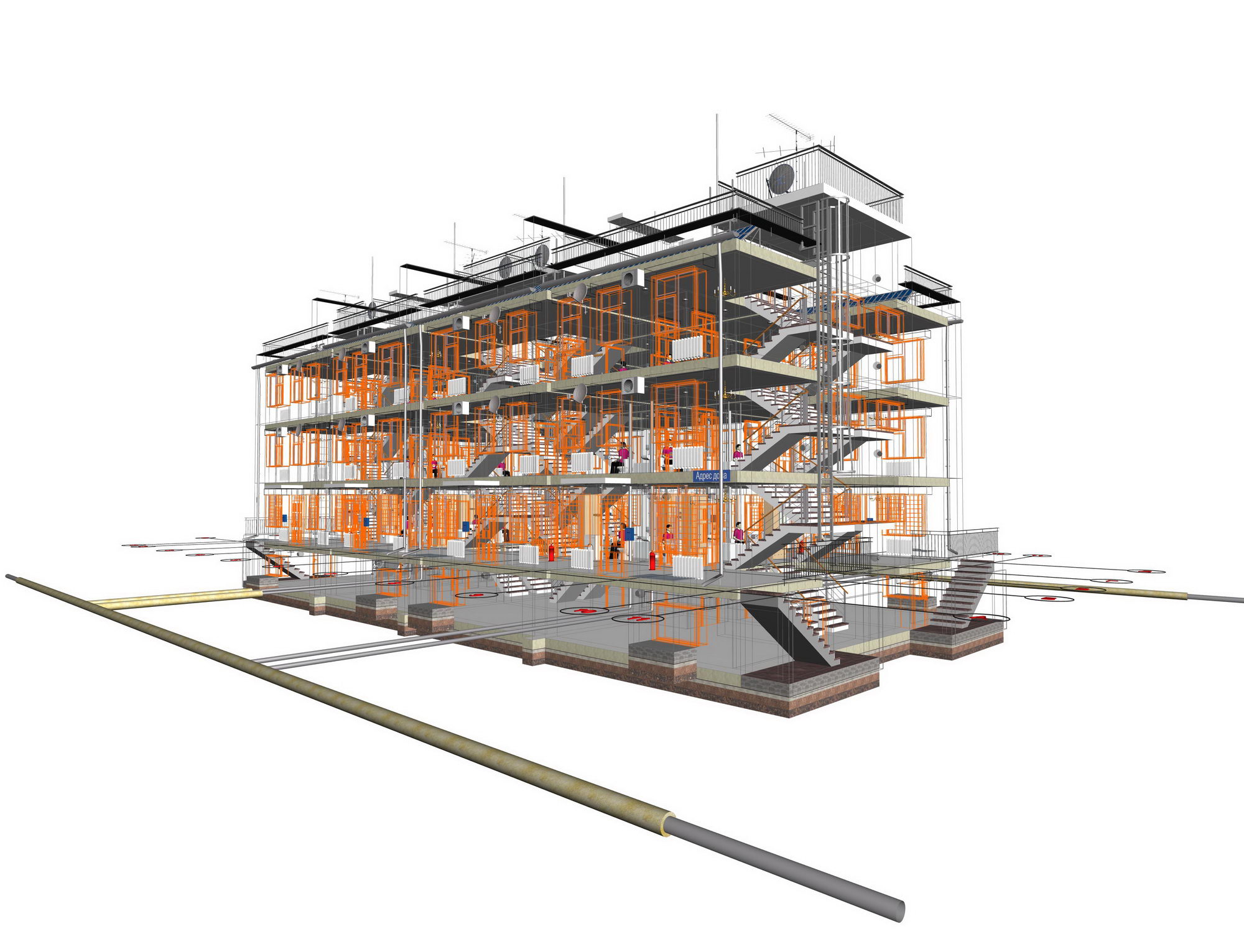

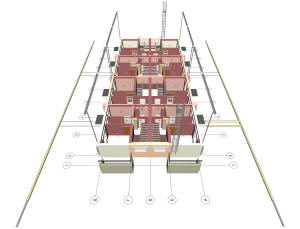

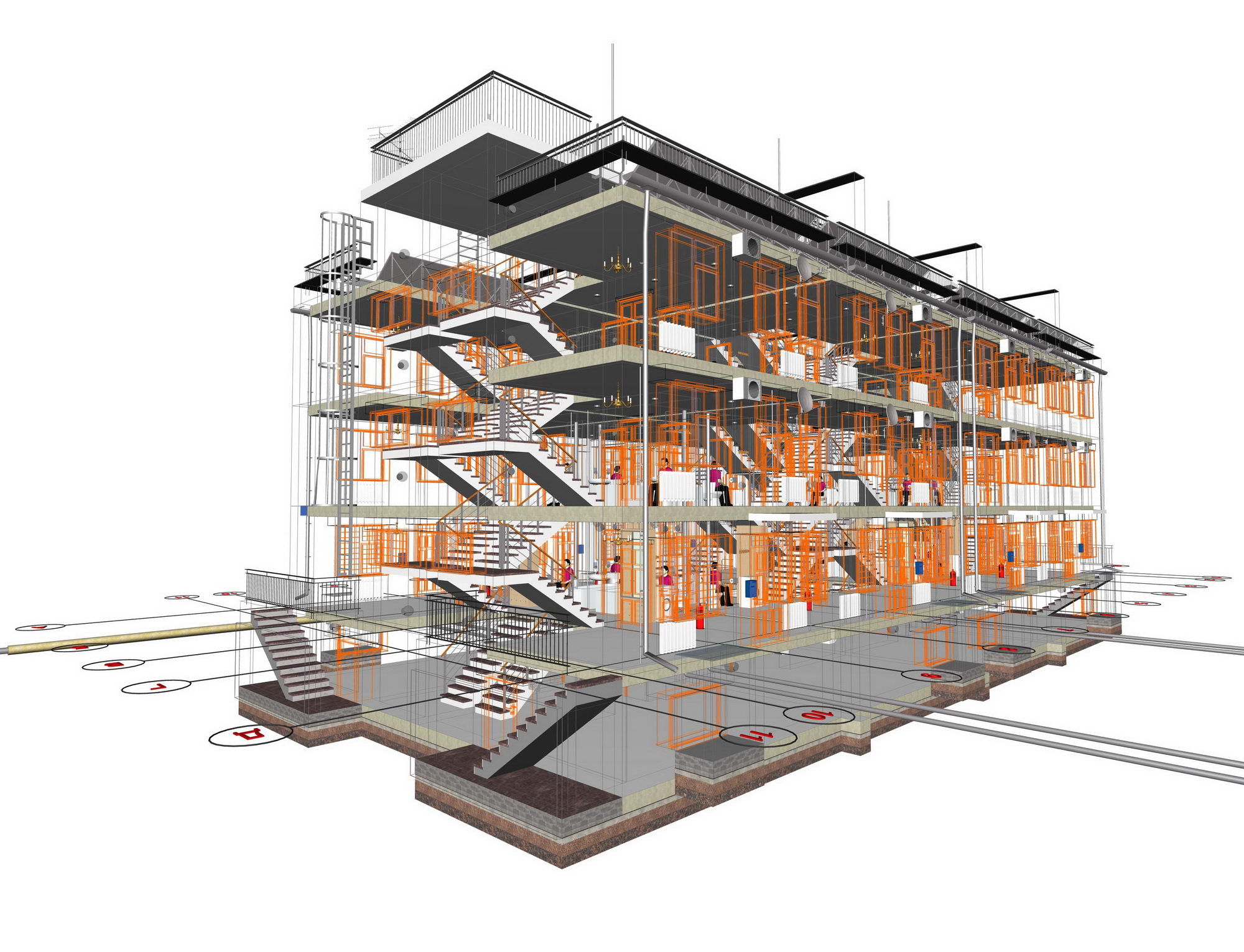

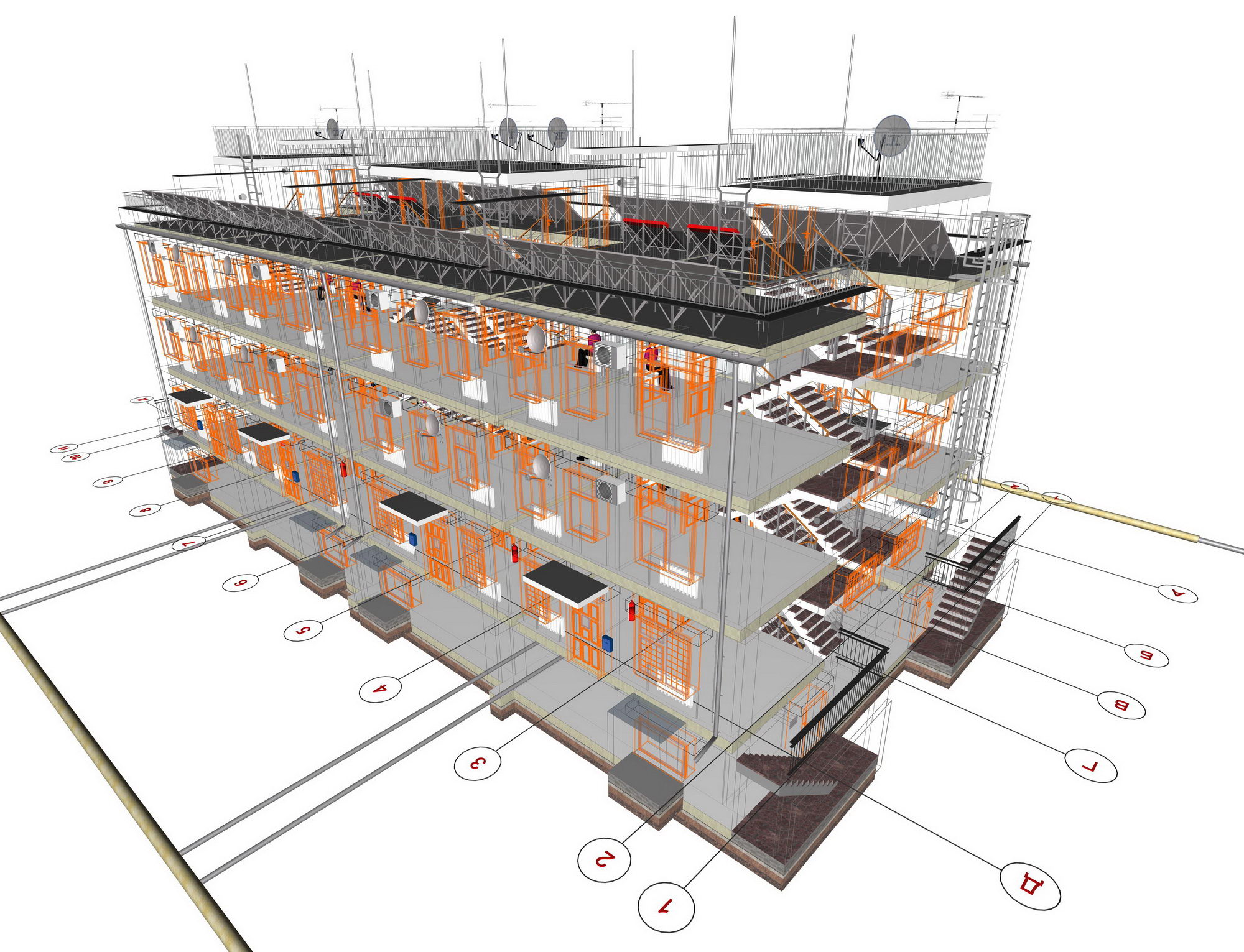

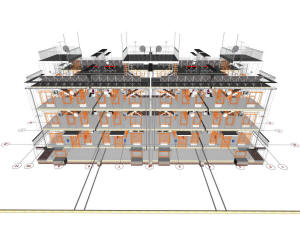

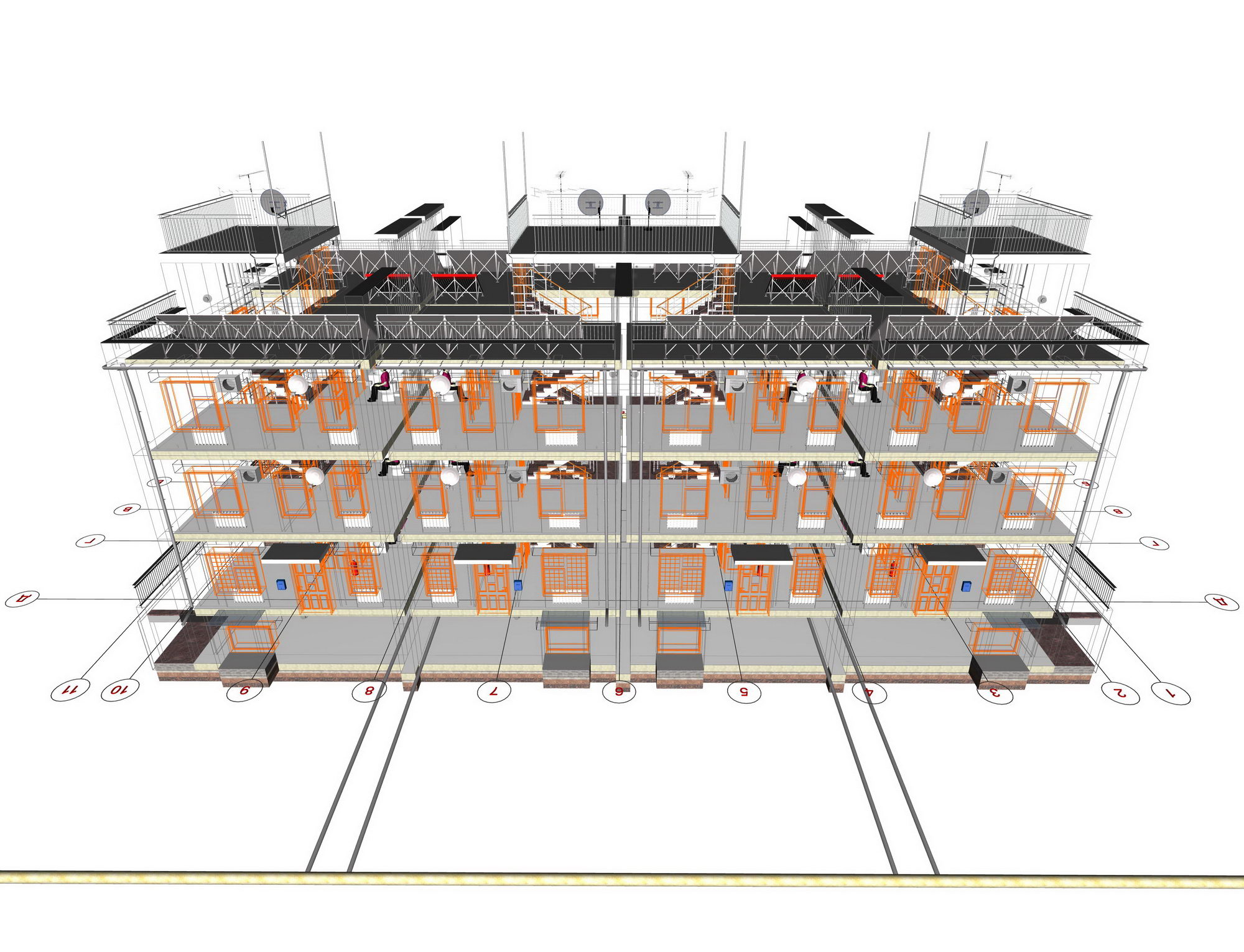

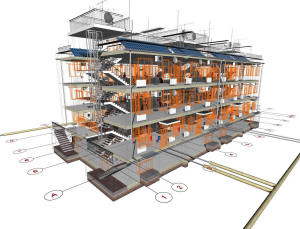

Каркас таунхауса

Каркас таунхауса

Каркас таунхауса



Каркас таунхауса



Каркас таунхауса

Каркас таунхауса

Каркас таунхауса



Каркас таунхауса



Каркас таунхауса

Каркас таунхауса

Каркас таунхауса



Каркас таунхауса



Каркас таунхауса

Каркас таунхауса

Каркас таунхауса



Каркас таунхауса

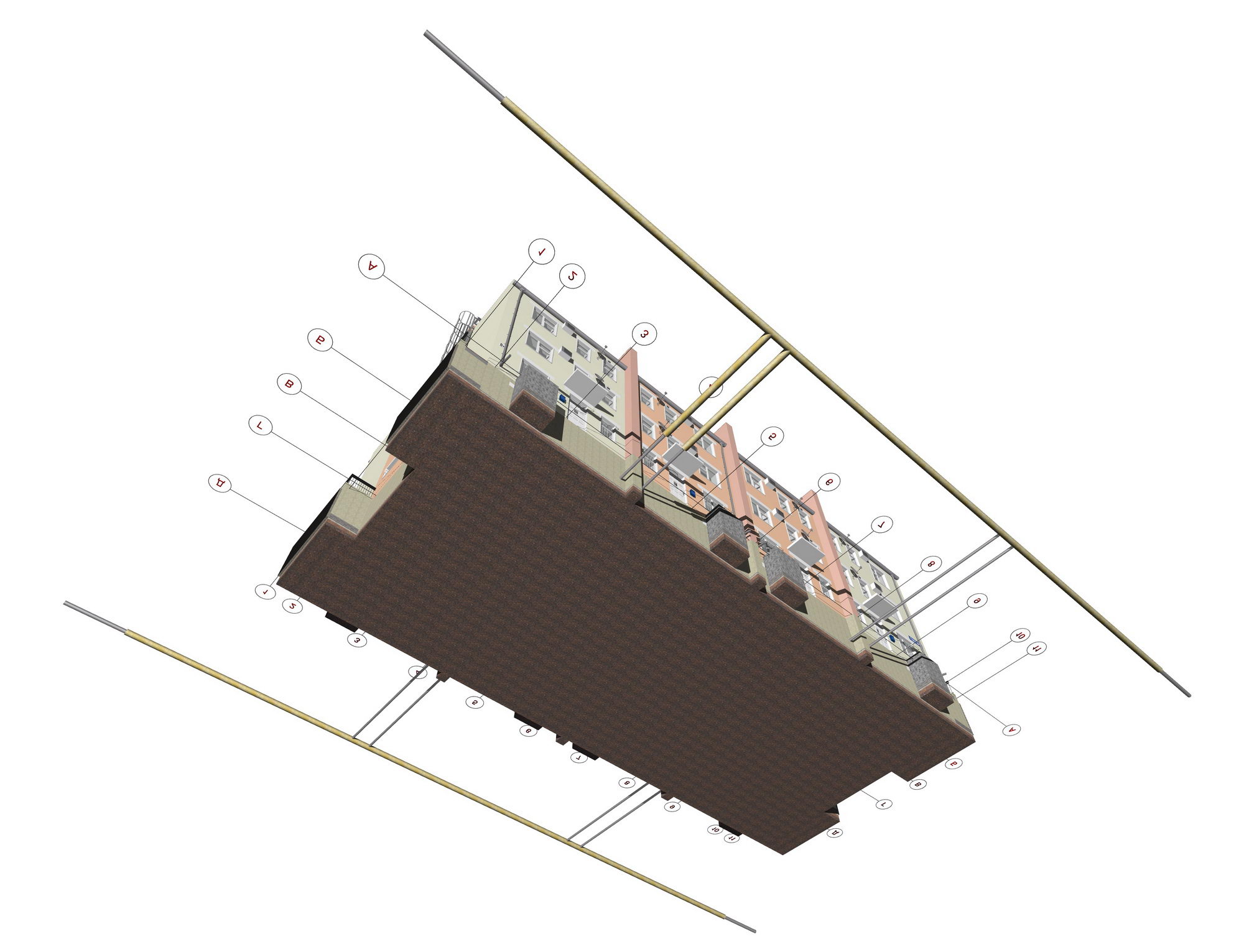

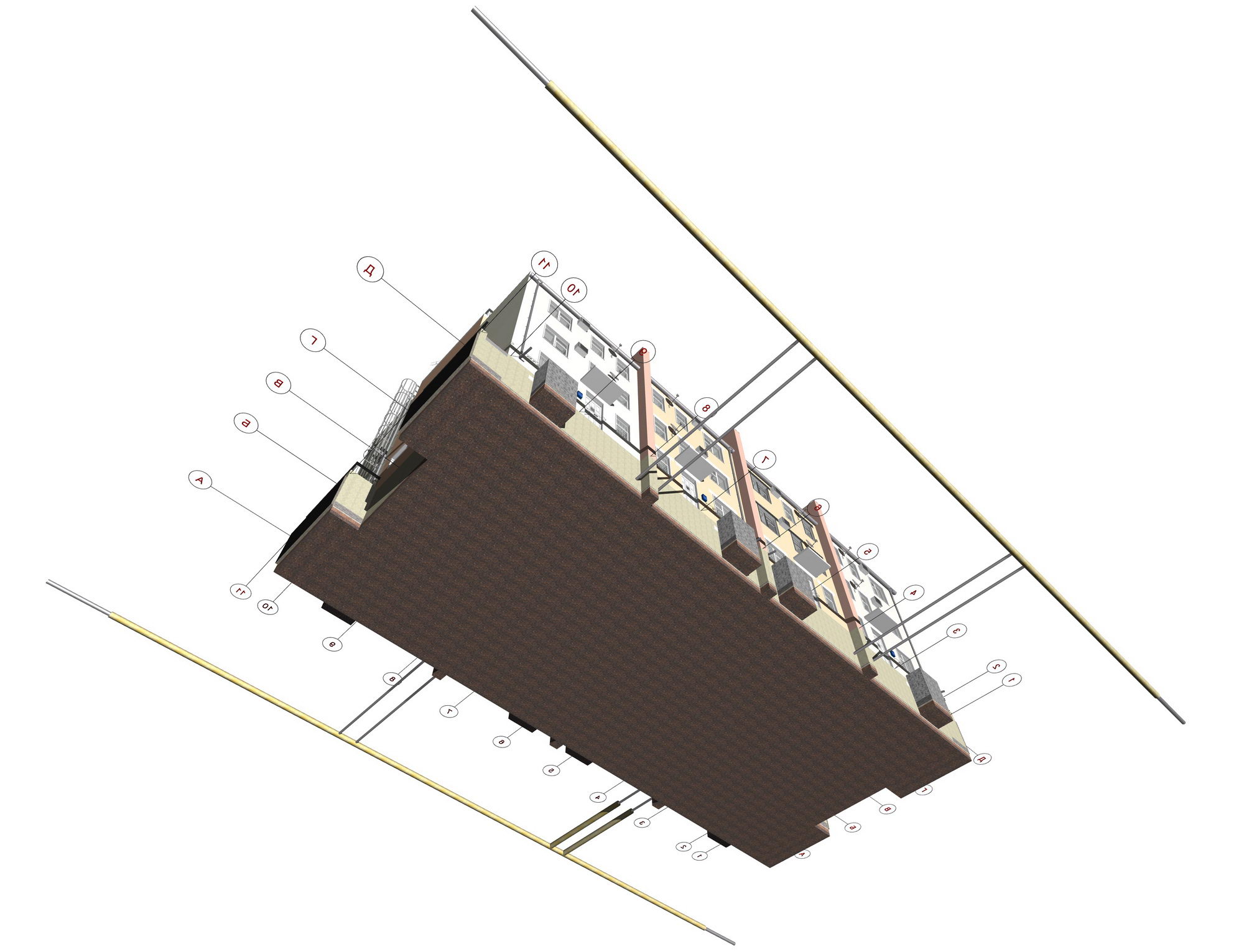

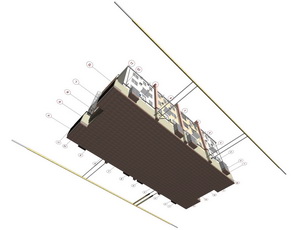

Фундамент таунхауса - вид снизу

Фундамент таунхауса - вид снизу

Фундамент таунхауса - вид снизу



Фундамент таунхауса - вид снизу

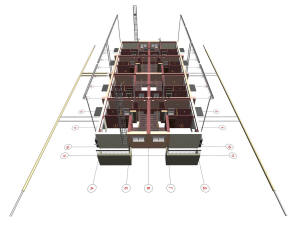

План подполья таунхауса

План подполья таунхауса

План подполья таунхауса



План подполья таунхауса



План подполья таунхауса

План подполья таунхауса

План подполья таунхауса



План подполья таунхауса

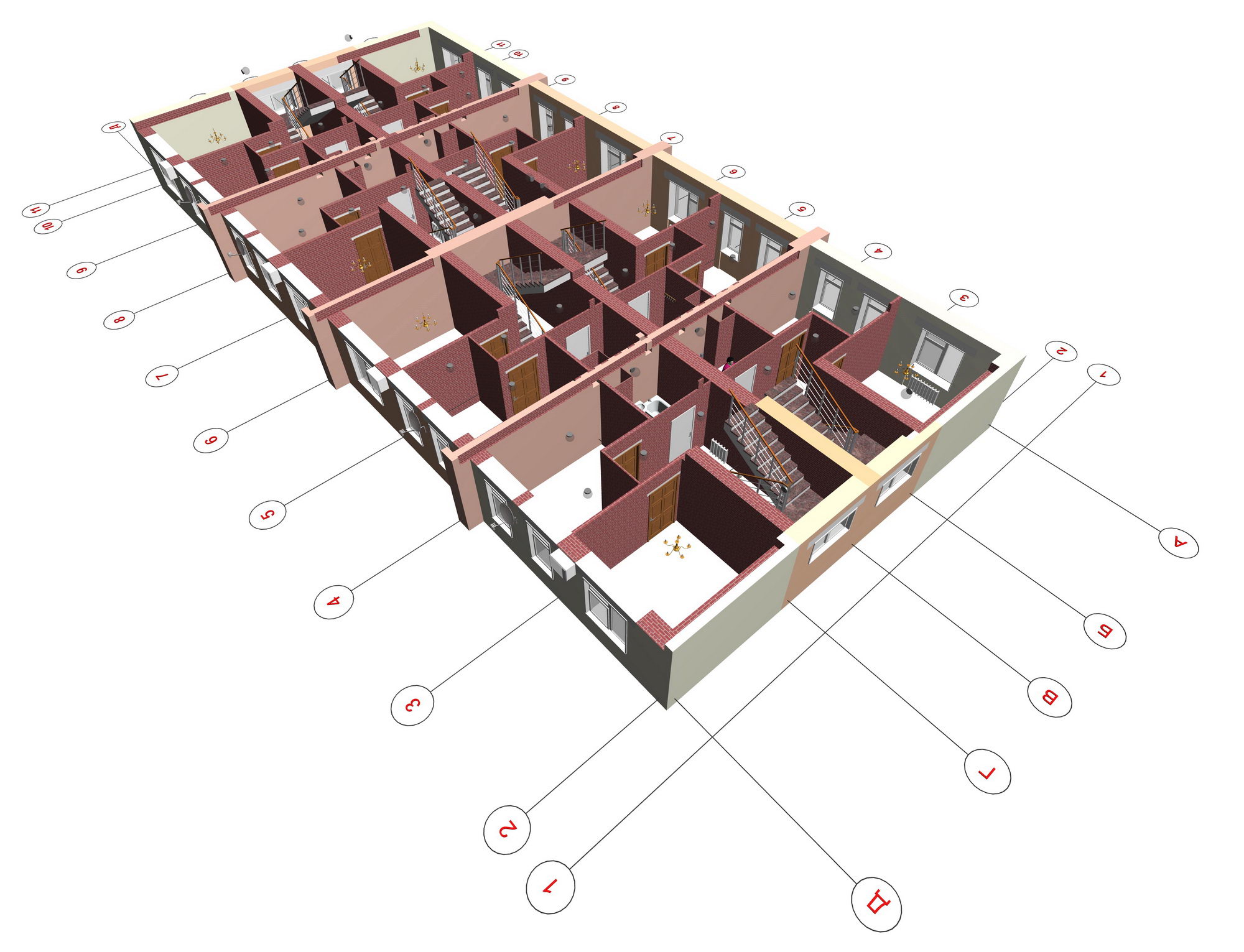

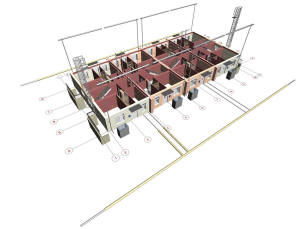

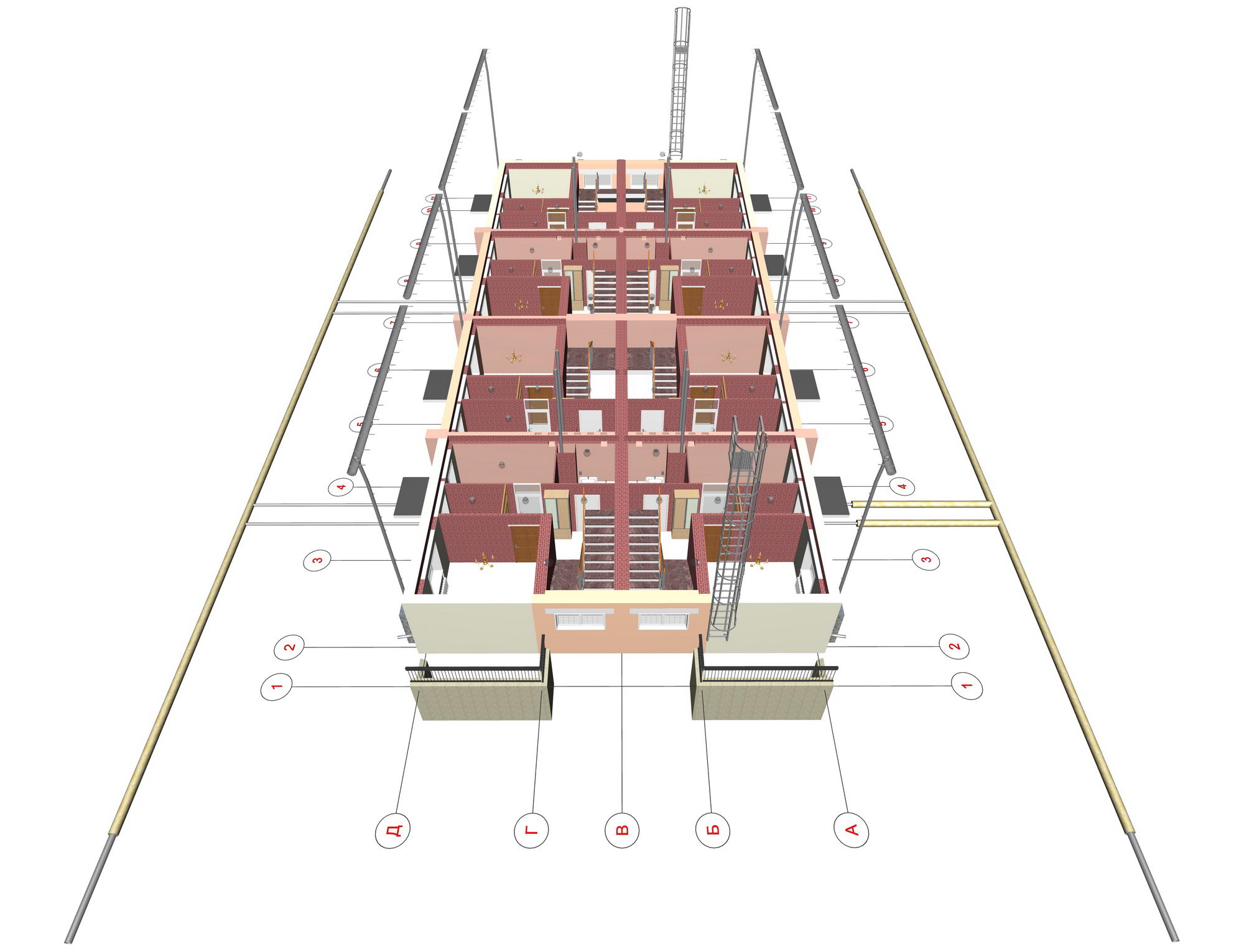

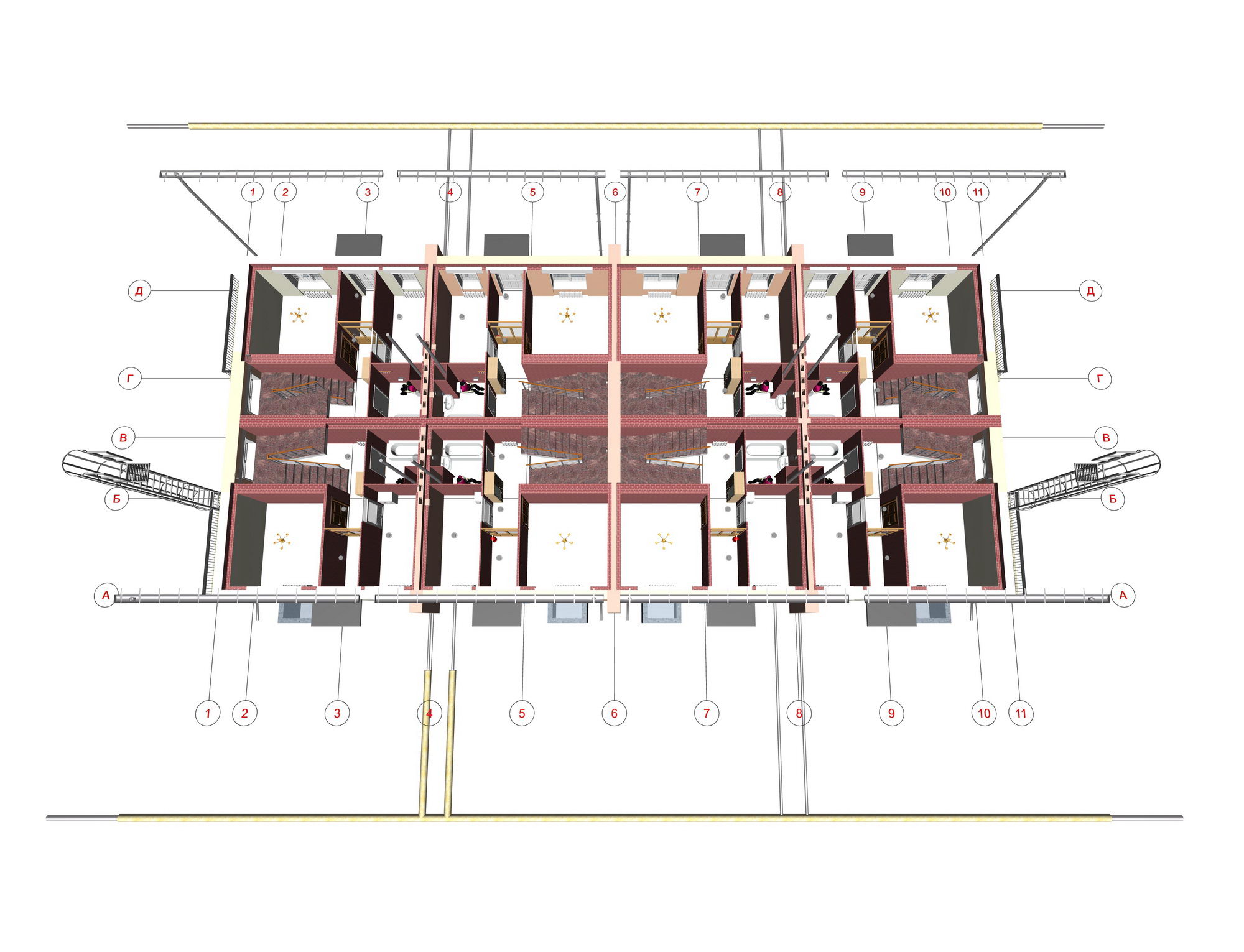

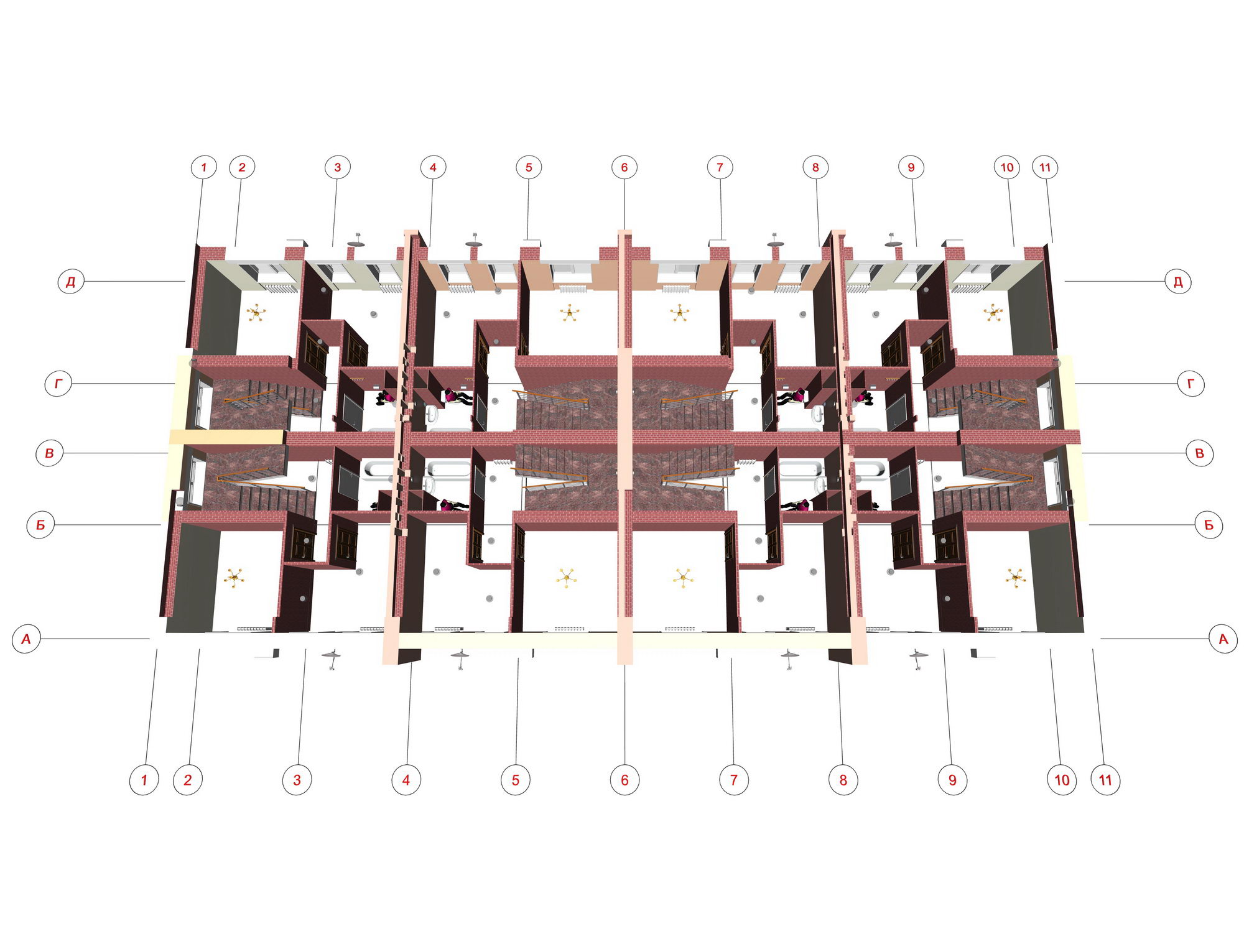

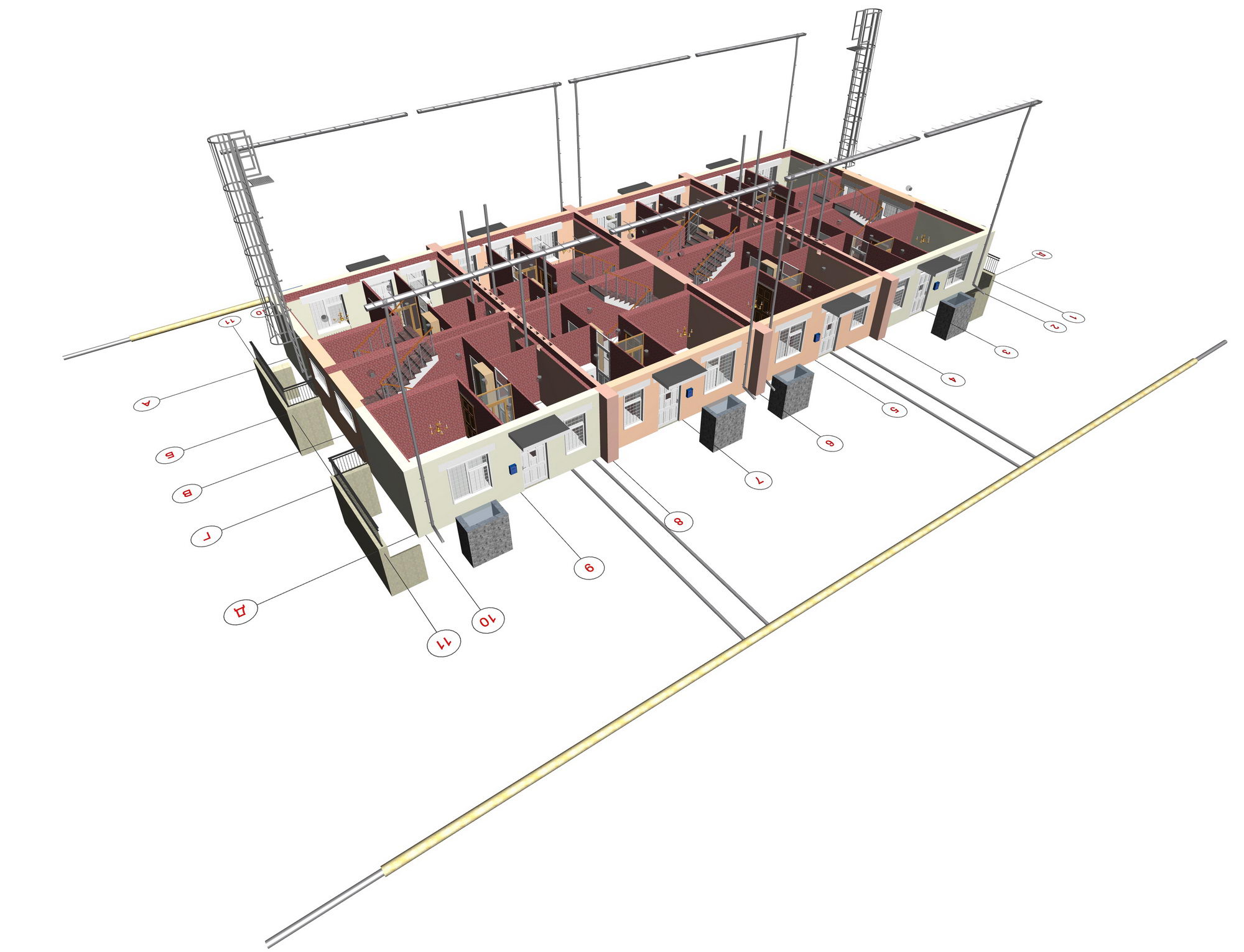

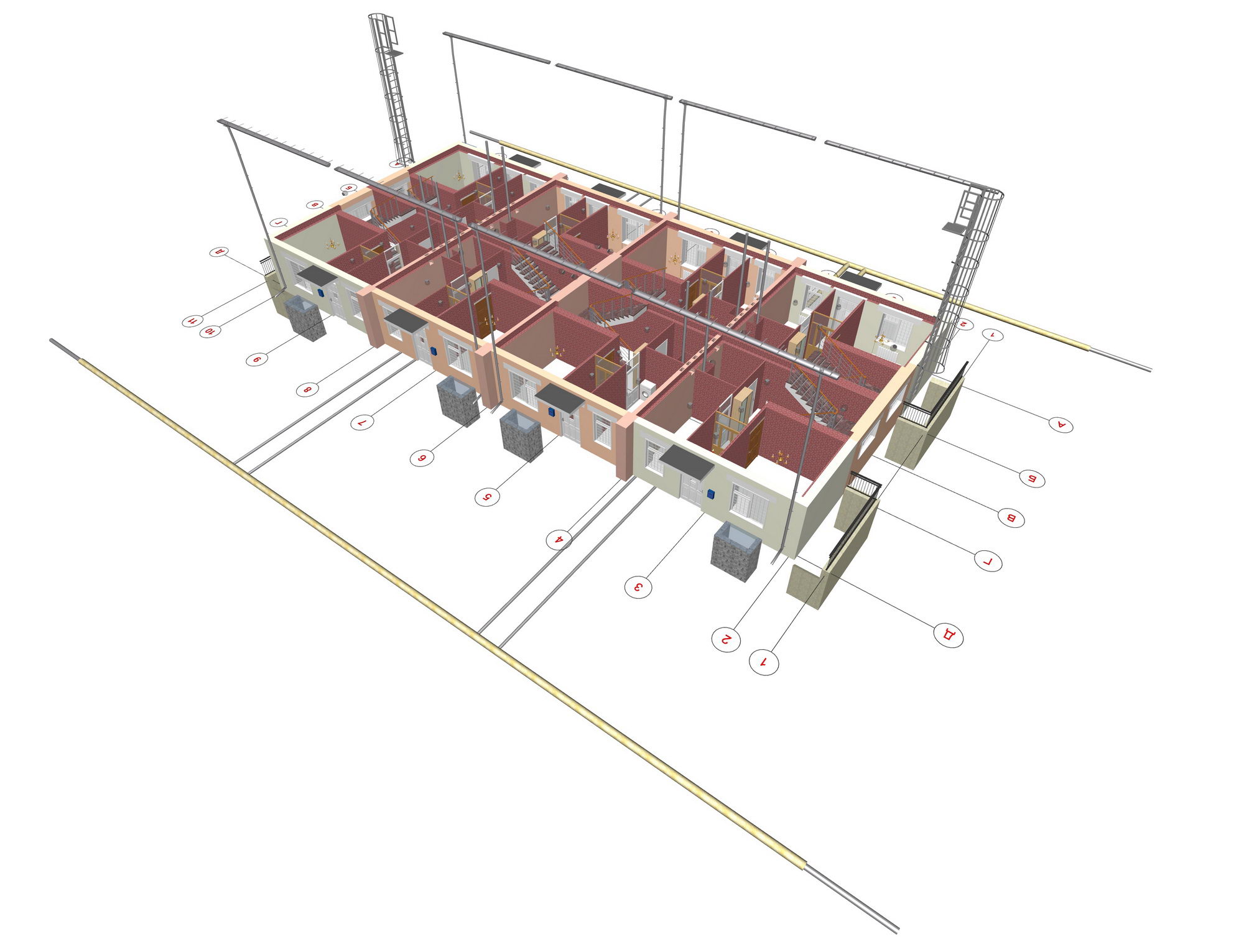

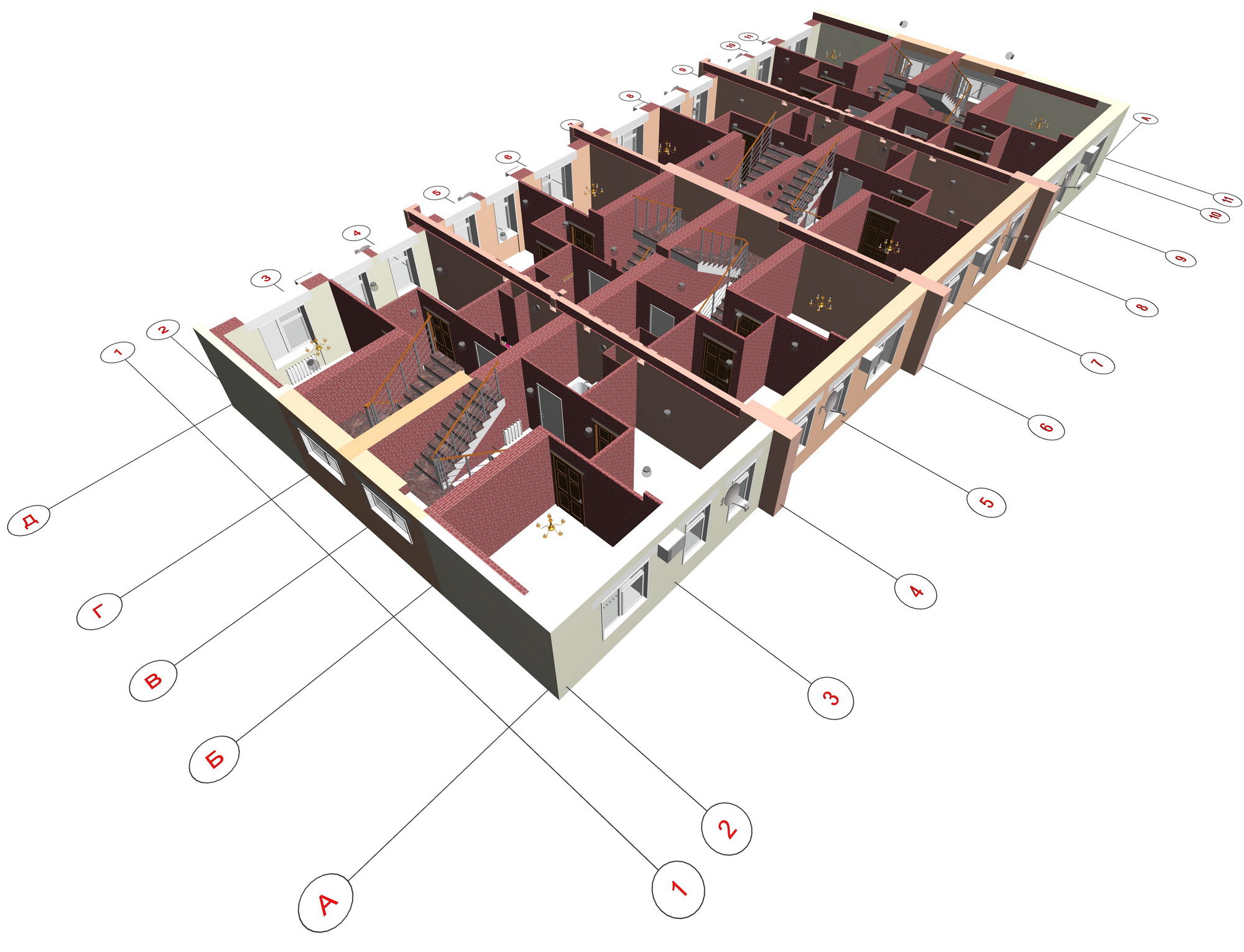

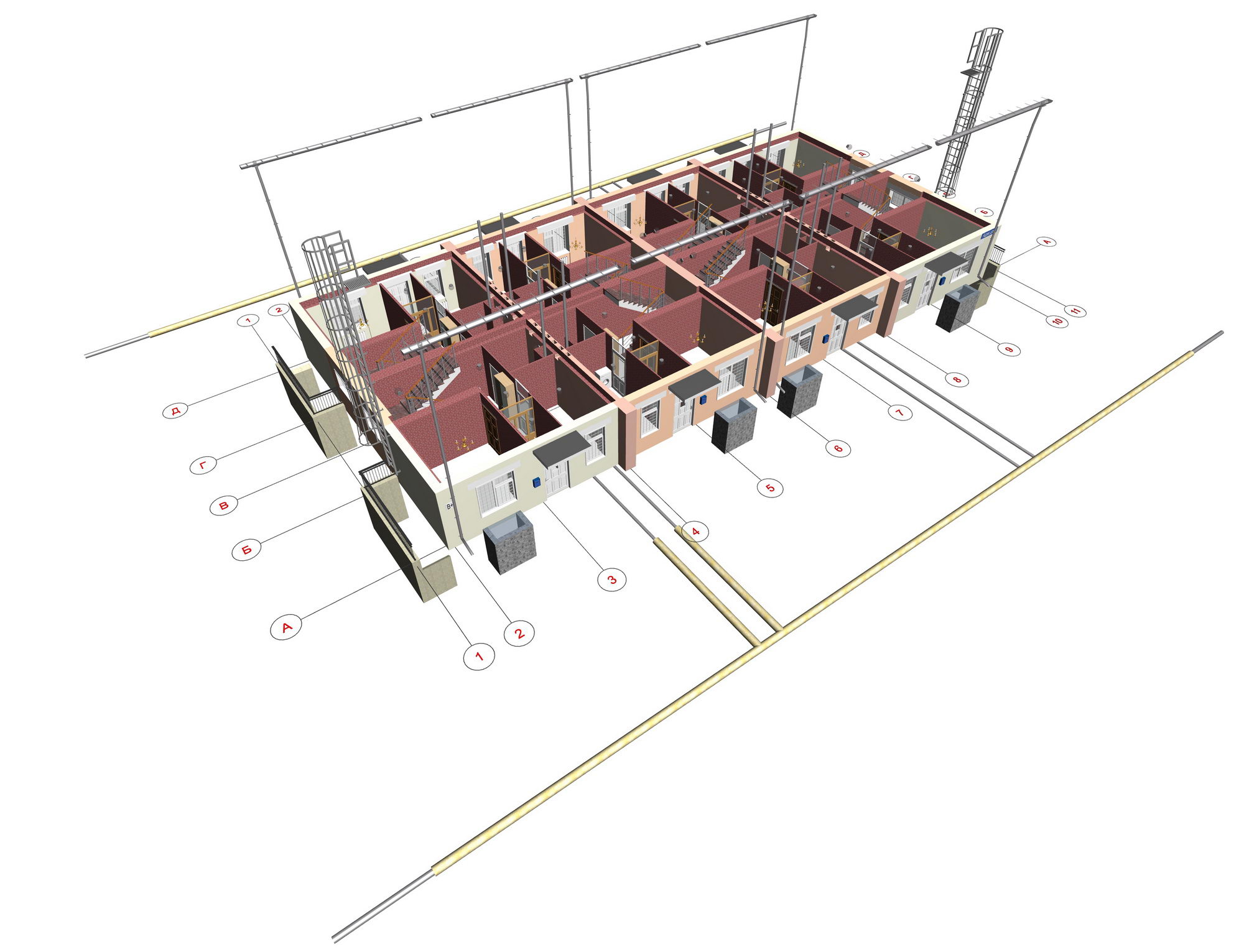

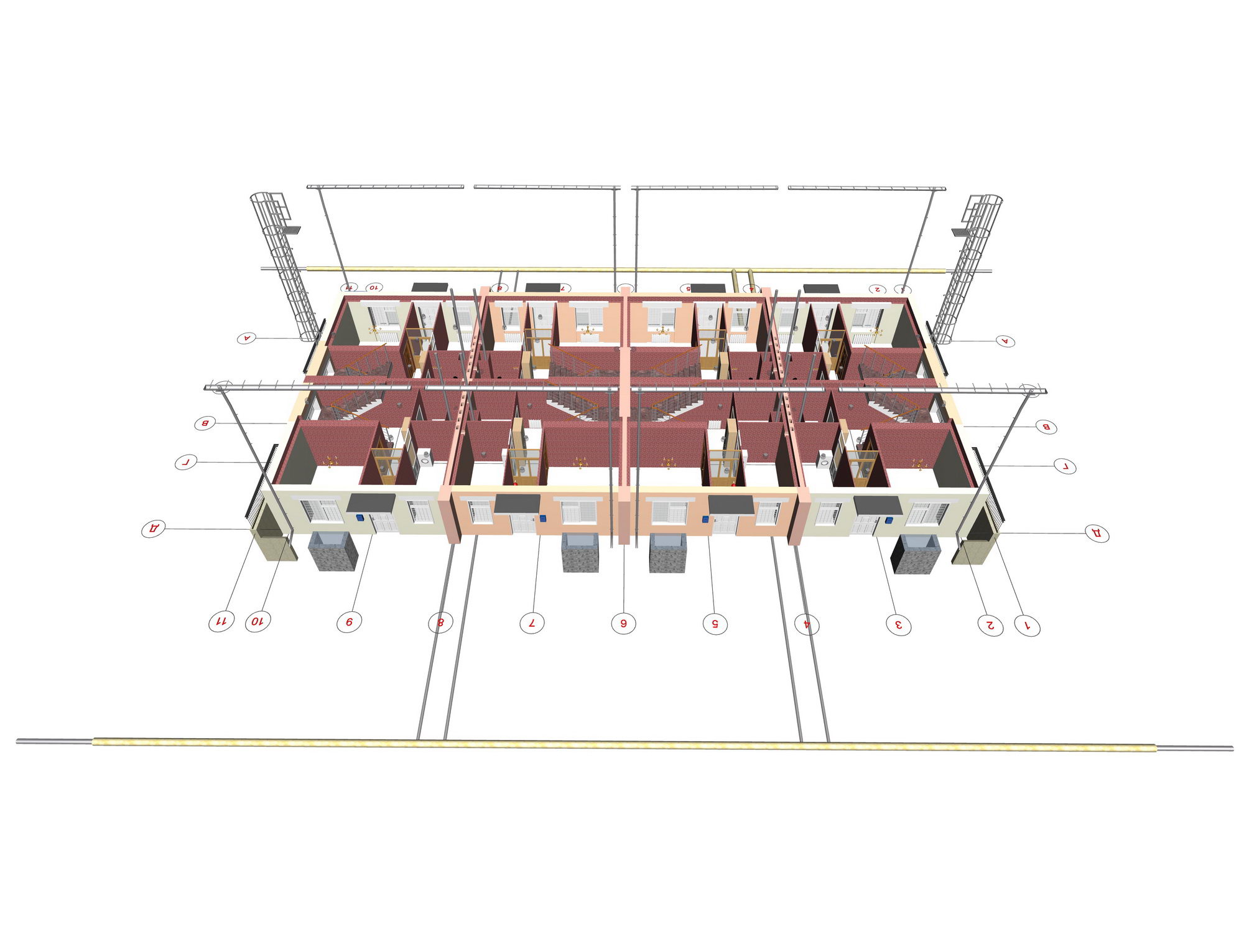

План первого этажа таунхауса

План первого этажа таунхауса

План первого этажа таунхауса



План первого этажа таунхауса



План первого этажа таунхауса

План первого этажа таунхауса

План первого этажа таунхауса



План первого этажа таунхауса



План первого этажа таунхауса

План первого этажа таунхауса

План первого этажа таунхауса



План первого этажа таунхауса



План первого этажа таунхауса

План первого этажа таунхауса

План первого этажа таунхауса



План первого этажа таунхауса

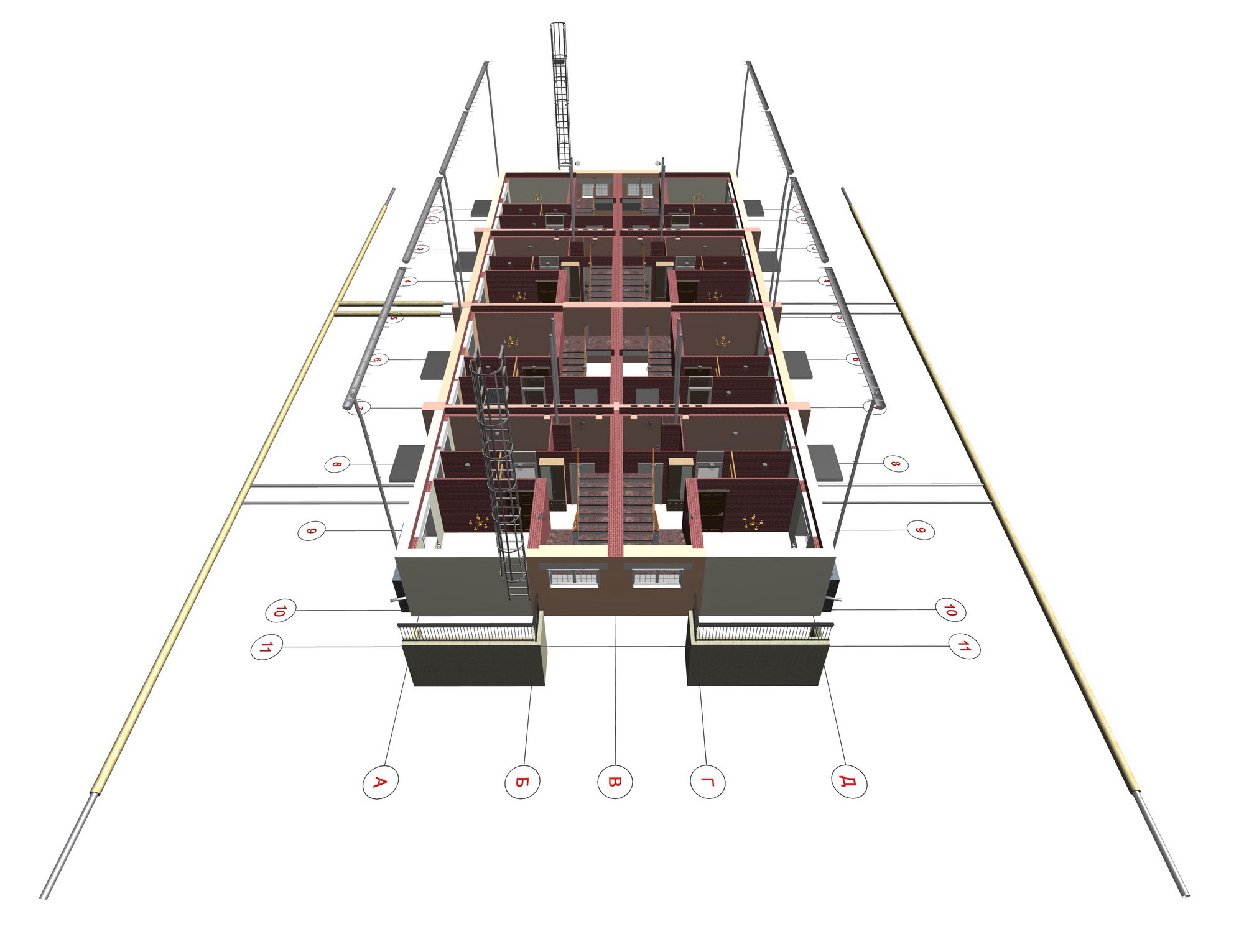

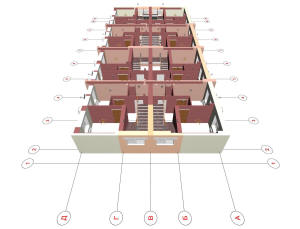

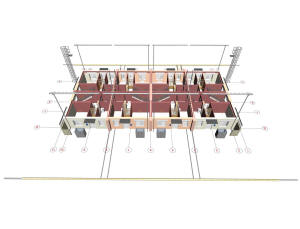

План второго этажа таунхауса

План второго этажа таунхауса

План второго этажа таунхауса



План второго этажа таунхауса



План второго этажа таунхауса

План второго этажа таунхауса

План второго этажа таунхауса



План второго этажа таунхауса



План санузлов на втором этаже таунхауса

План санузлов на втором этаже таунхауса

План санузлов на втором этаже таунхауса



План санузлов на втором этаже таунхауса

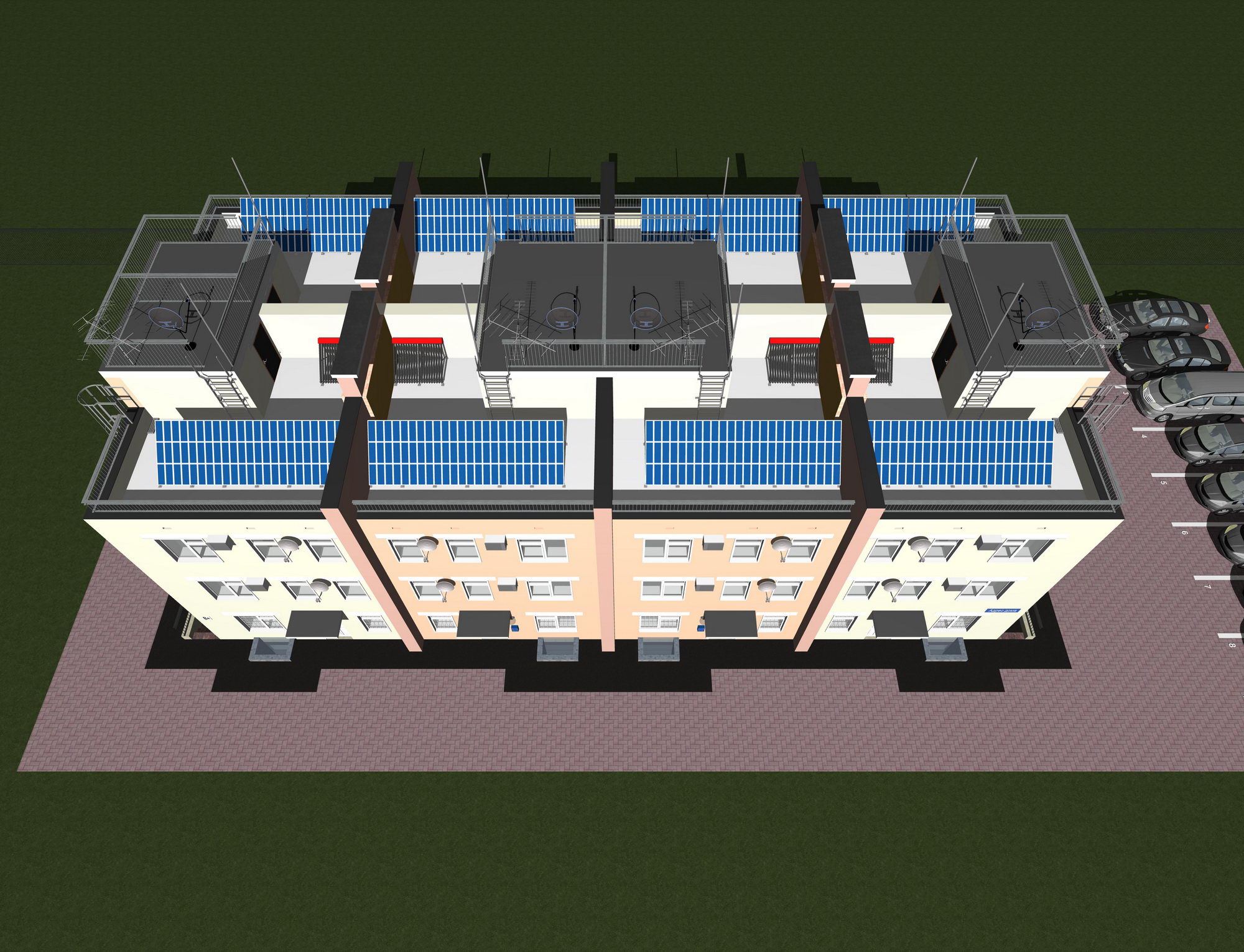

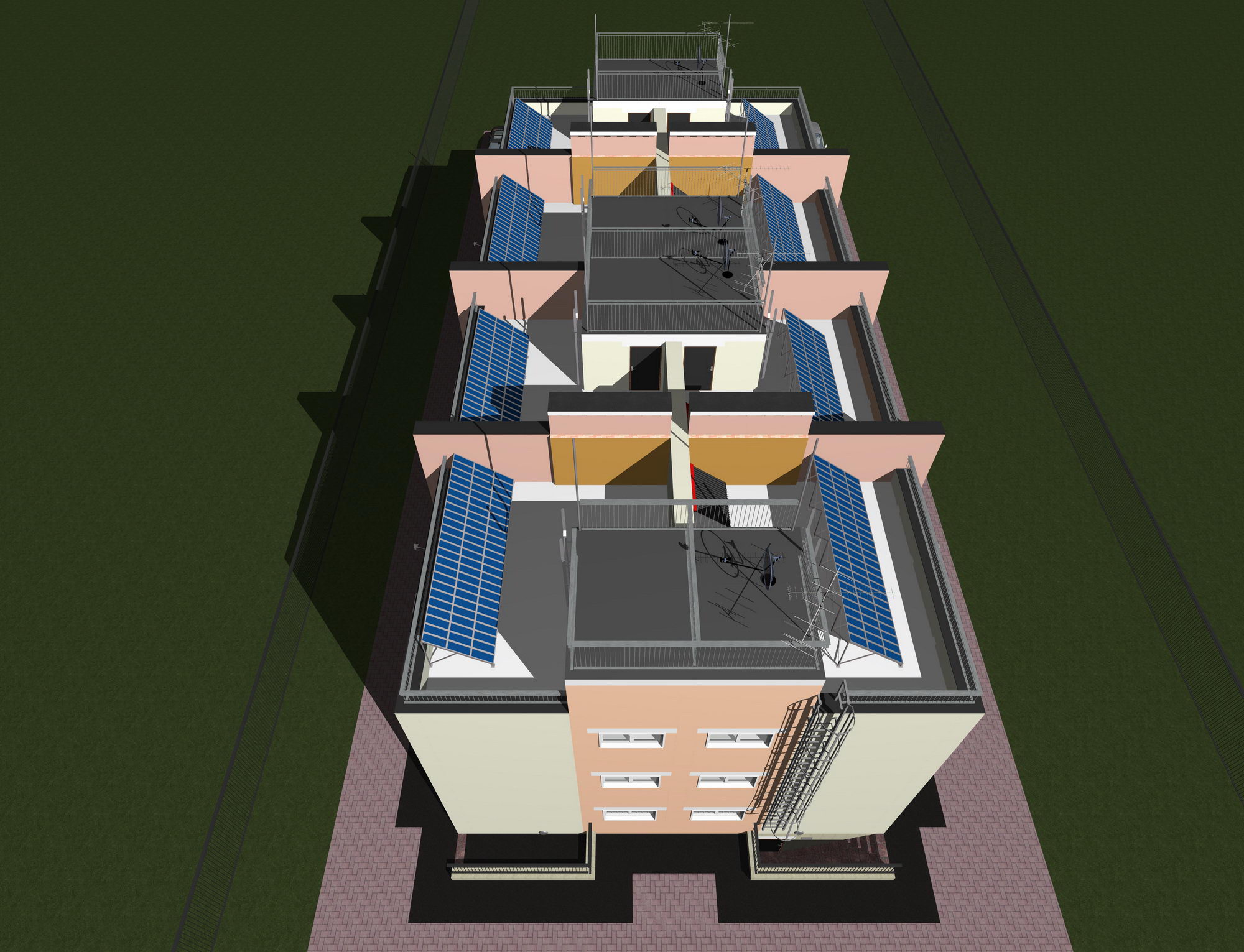

План крыши таунхауса

План крыши таунхауса

План крыши таунхауса



План крыши таунхауса



План крыши таунхауса

План крыши таунхауса

План крыши таунхауса



План крыши таунхауса



План крыши таунхауса - вид снизу

План крыши таунхауса - вид снизу

План крыши таунхауса - вид снизу



План крыши таунхауса - вид снизу



Противопожарная стена и вентиляционные каналы таунхауса

Противопожарная стена и вентиляционные каналы таунхауса

Противопожарная стена и вентиляционные каналы таунхауса



Противопожарная стена и вентиляционные каналы таунхауса

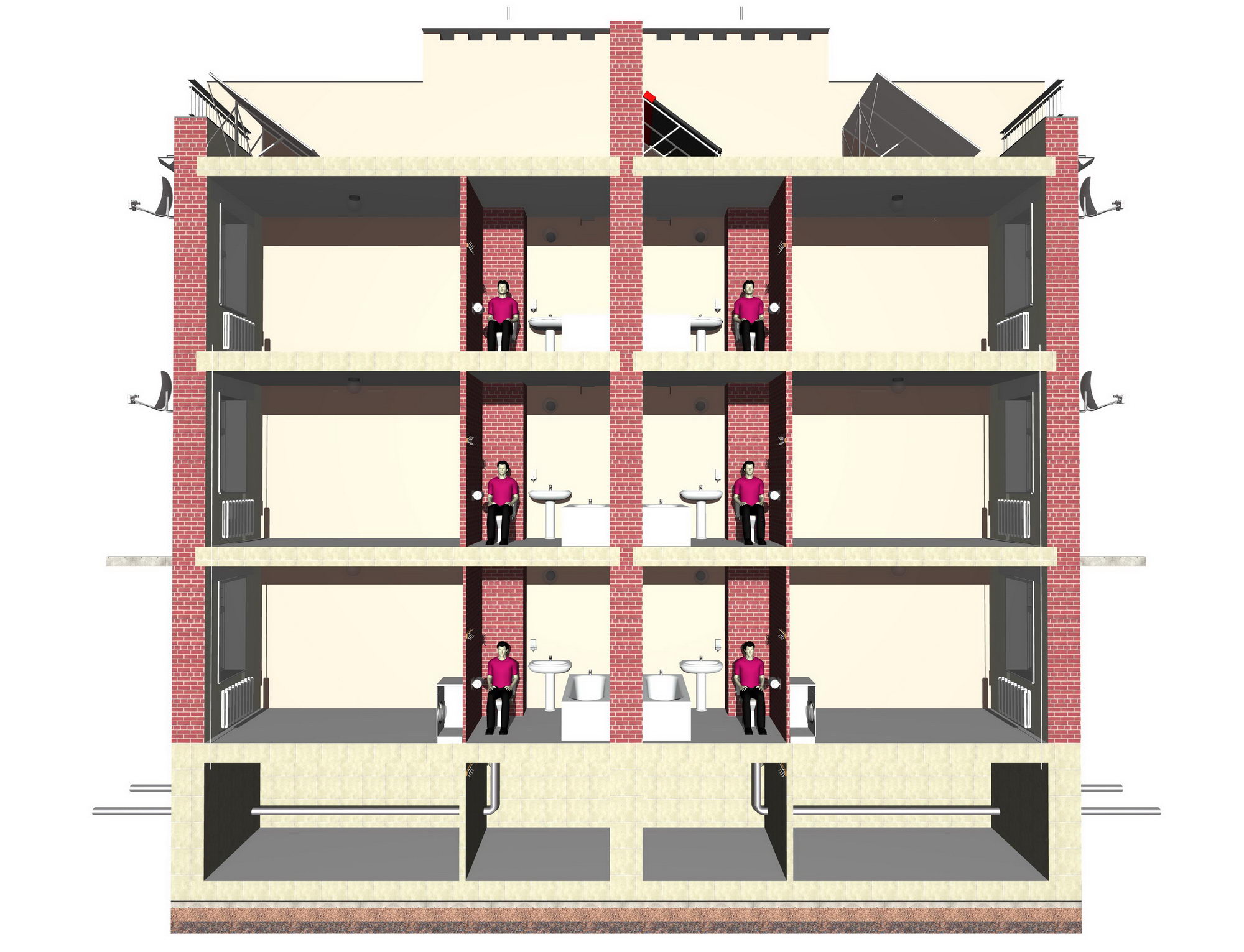

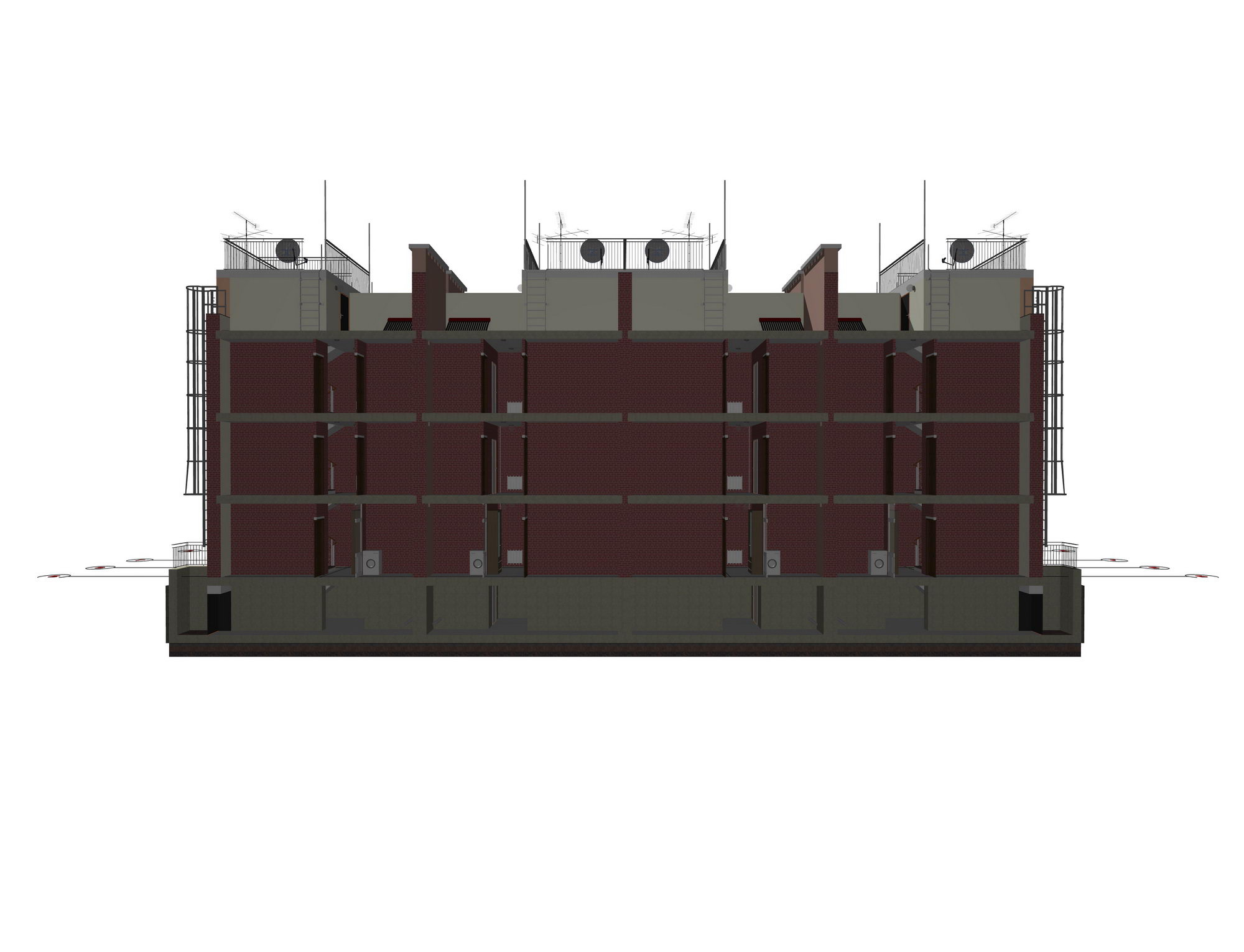

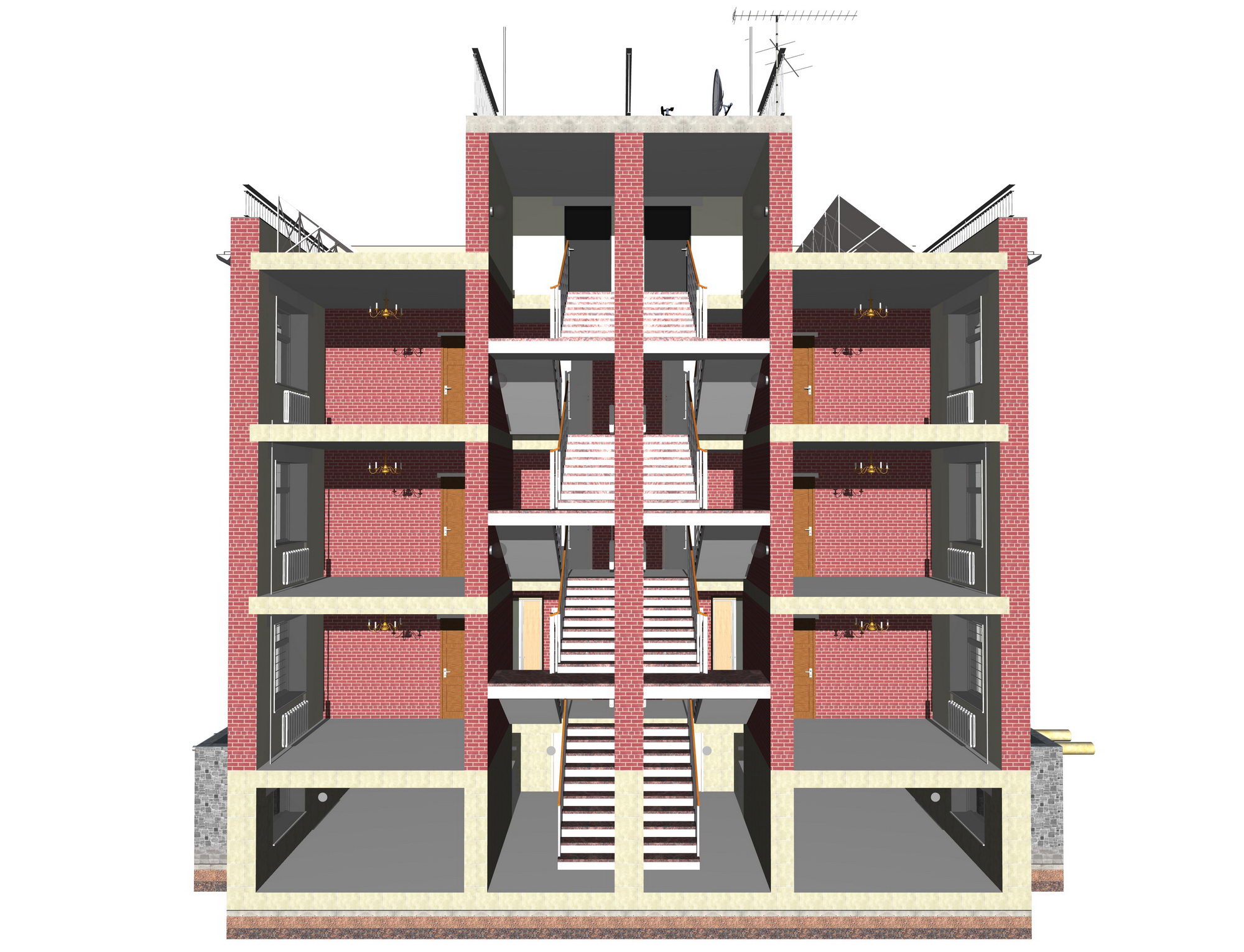

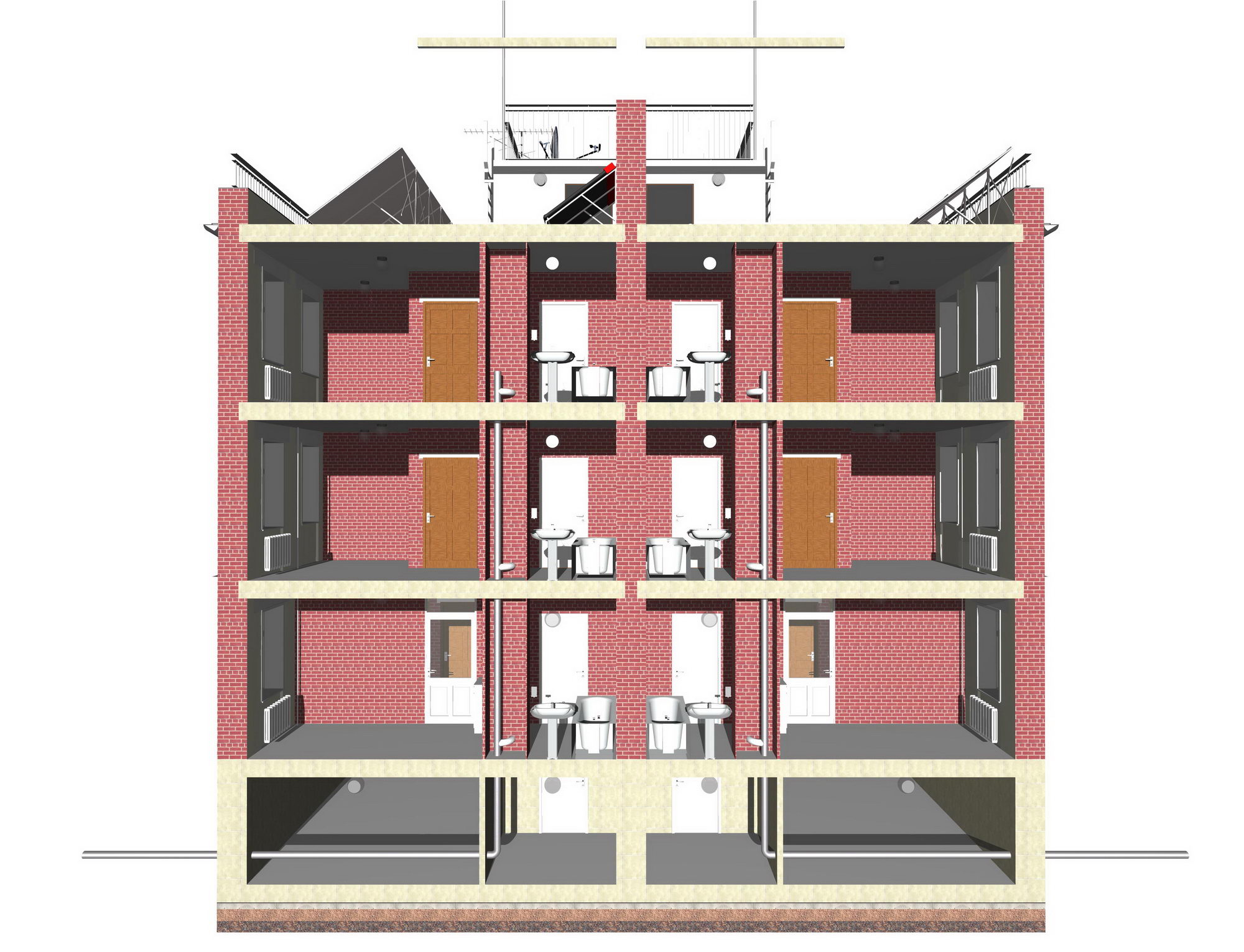

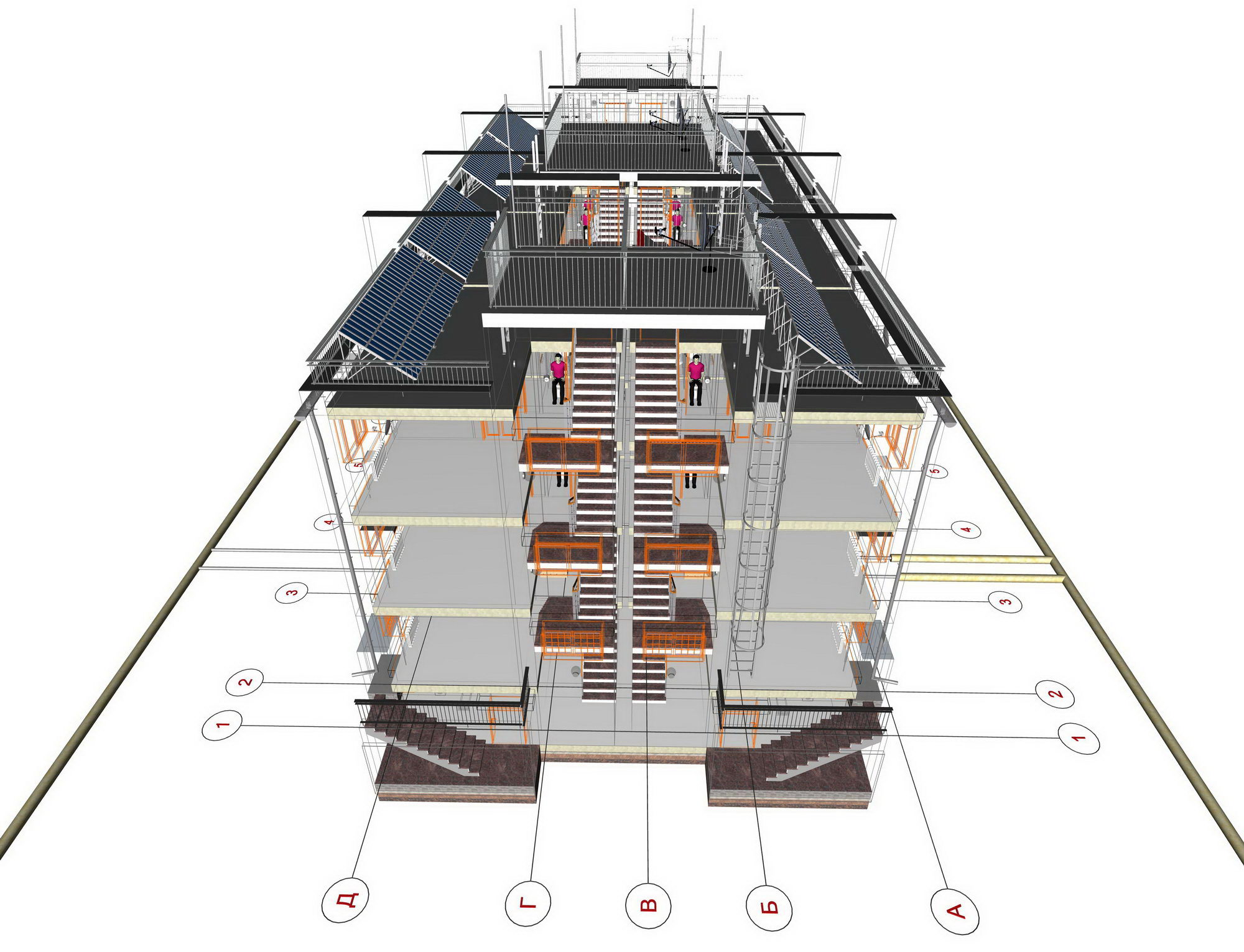

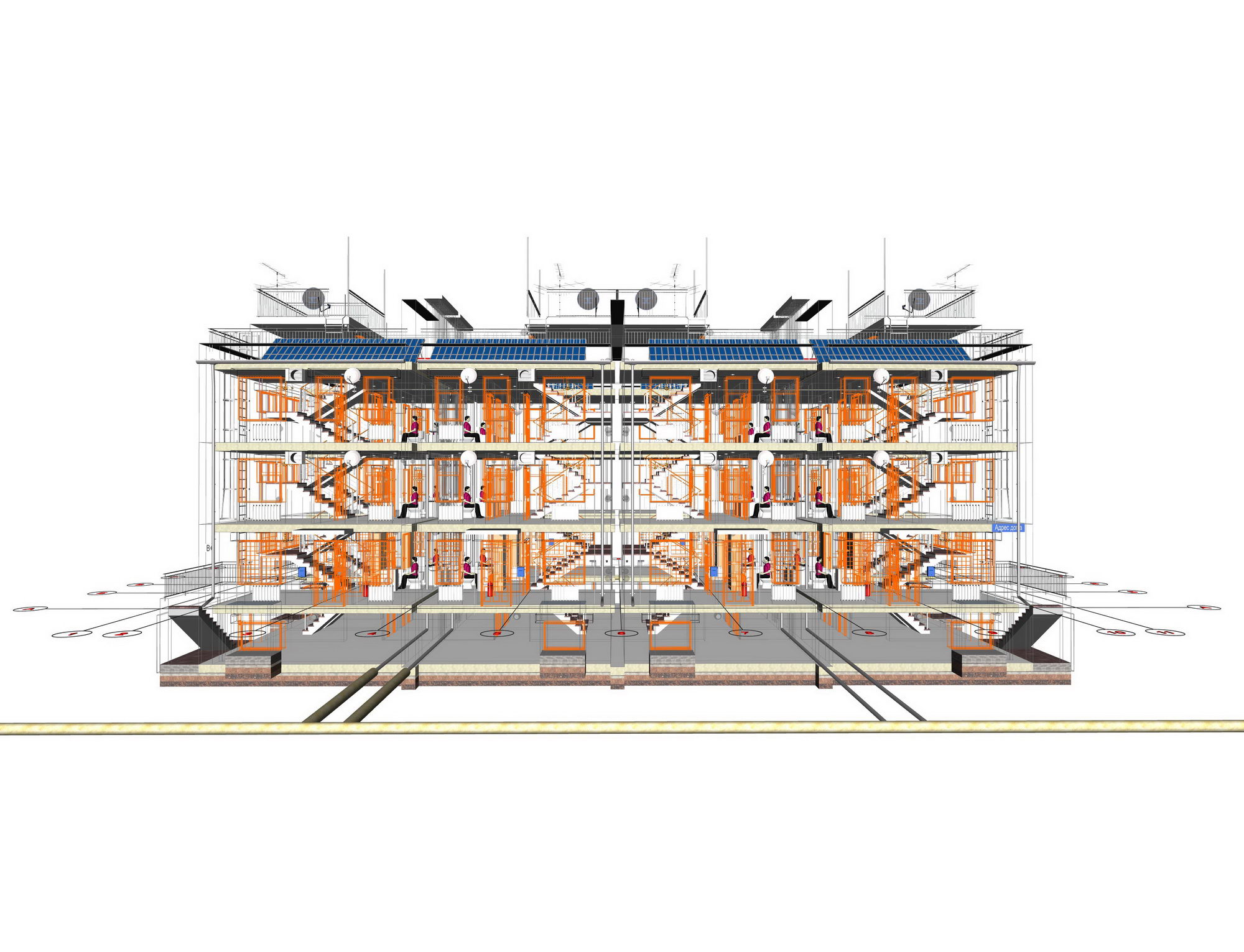

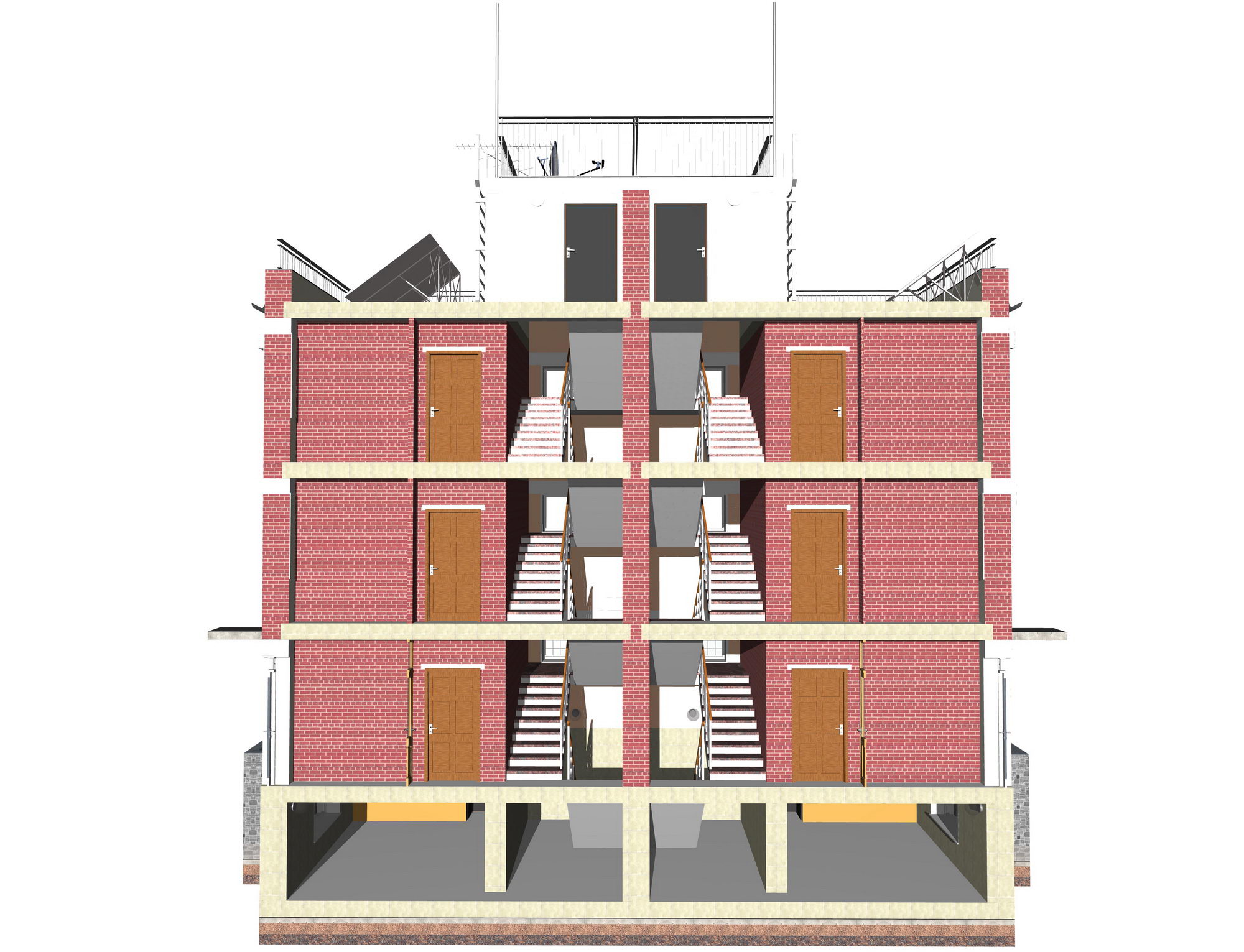

Разрез здания таунхауса

Разрез здания таунхауса

Разрез здания таунхауса



Разрез здания таунхауса



Разрез здания таунхауса

Разрез здания таунхауса

Разрез здания таунхауса



Разрез здания таунхауса



Разрез здания таунхауса

Разрез здания таунхауса

Разрез здания таунхауса



Разрез здания таунхауса



Разрез здания таунхауса

Разрез здания таунхауса

Разрез здания таунхауса



Разрез здания таунхауса



План армирования фундамента таунхауса

План армирования фундамента таунхауса

План армирования фундамента таунхауса



План армирования фундамента таунхауса



План армирования фундамента таунхауса

План армирования фундамента таунхауса

План армирования фундамента таунхауса



План армирования фундамента таунхауса



План армирования фундамента таунхауса

План армирования фундамента таунхауса

План армирования фундамента таунхауса



План армирования фундамента таунхауса



План армирования фундамента таунхауса

План армирования фундамента таунхауса

План армирования фундамента таунхауса



План армирования фундамента таунхауса



План армирования фундамента таунхауса

План армирования фундамента таунхауса

План армирования фундамента таунхауса



План армирования фундамента таунхауса



Наружный водосток таунхауса

Наружный водосток таунхауса

Наружный водосток таунхауса



Наружный водосток таунхауса



Наружный водосток таунхауса

Наружный водосток таунхауса

Наружный водосток таунхауса



Наружный водосток таунхауса

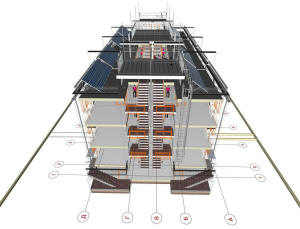

План лестниц таунхауса

План лестниц таунхауса

План лестниц таунхауса



План лестниц таунхауса



План лестниц таунхауса

План лестниц таунхауса

План канализации таунхауса

План канализации таунхауса







Наименование

Площадь, м2

Состав архитектурного проекта (АР)

Состав рабочего проекта (РП)

Примечание

Общая

Каждого дома

Готовый проект трехэтажного  таунхауса (восемь блокированных домов)

1071,52

179,24

Архитектурная часть. Краткая пояснительная записка с описанием основных характеристик дома.

3D цветные изображения дома – 25 видов.

Поэтажные планы подполья, кровли и каждого этажа - 18 видов.

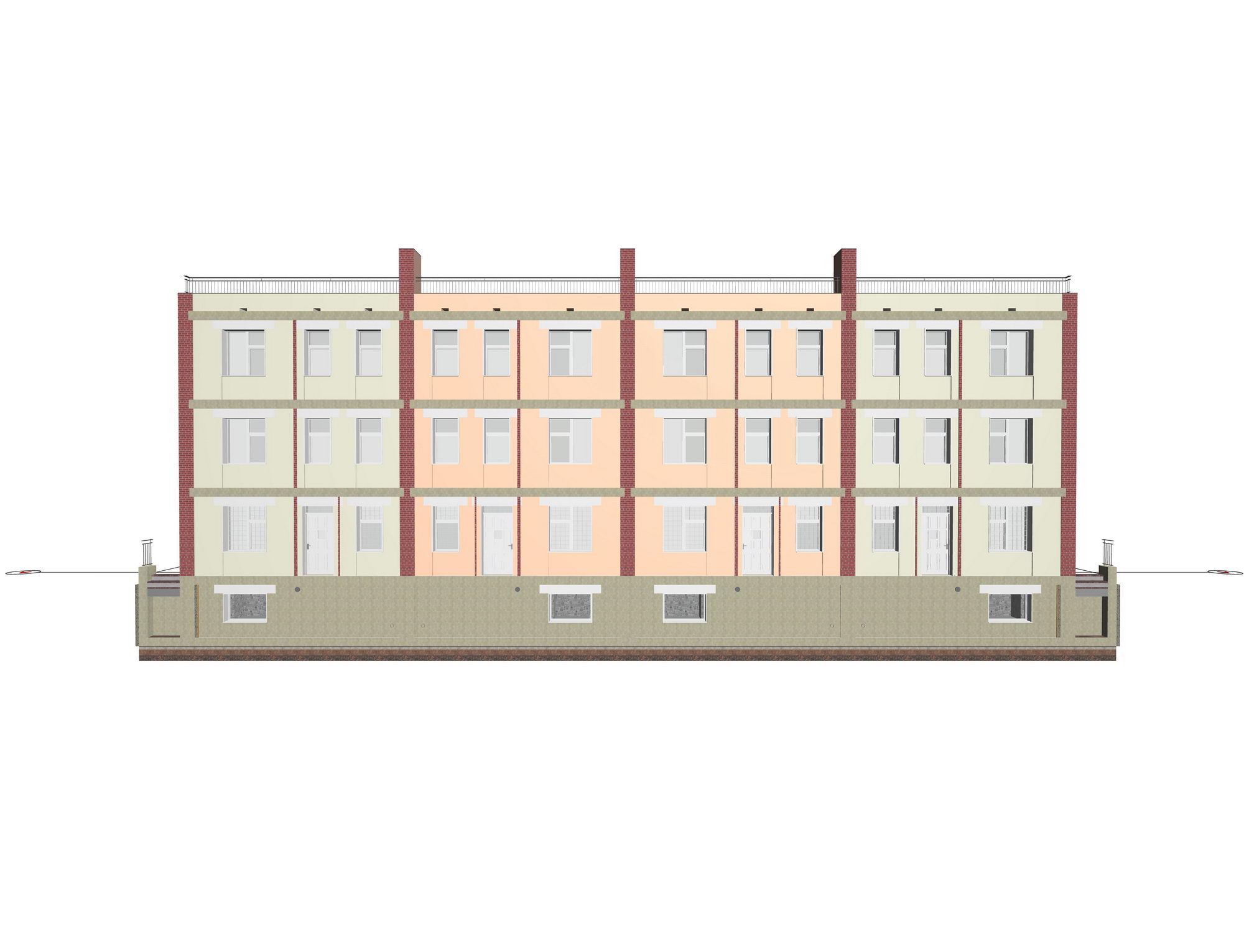

Фасады дома – 4 вида.

Разрезы дома - 8 видов.

Планы армирования - 8 видов.

План плит перекрытий - 18 видов.

Проект молниезащита, расстановки пожарных гидрантов - 12 видов.

Конструктивная часть, раздел водопровода и канализации, вентиляция через вентканалы в стенах с выводом на крышу.

Разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи

заказчику АР - электронно в течении семи дней после получения  100% предоплаты.

Для разработки РП нужны

инженерно-геологические изыскания

площадки строительства.

Перечень передаваемой проектной документации не менее представленной на данном сайте.



Общая площадь таунхауса и каждого блокированного дома даны с учетом площади приямков, входов в  подполье, и надстройки выхода на крышу. Без учета подполья высотой 1,8 м. в чистоте.



Важно:

Техподполье высотой более 1,8 м. в чистоте считается этажом.

Если поднять пол над поверхностью техподполья, то высота техподполья считаться будет от поверхности пола до поверхности потолка.

Например, если общая высота подполья 2,5м., а пол приподнят на 0,7 м. для его утепления и предотвращения намокания, то общая высота будет в чистоте 1,8. Такой подвал будет считаться техподпольем, не будет считаться этажом, и не учитывается в подсчете общей площади таунхауса и каждого блокированного дома.





Состав эскизного проекта может незначительно уточняться по взаимному согласованию сторон.

Состав рабочего проекта оговаривается индивидуально.

  • Все рисунки передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта, и по продаже недвижимости и т.д.

Архитектурный проект трехэтажного таунхауса на 8 семей выполнен в соответствии с заданием заказчика и требованиями СНиП и предназначен для строительства как в Московской области, так и иных климатических условиях.


Архитектурно-планировочное решение разработано в соответствии со:

  • СП 55.13330.2016 "Дома жилые одноквартирные";

  • СП 131.13330.2012 "Строительная климатология";

  • СП 116.13330.2012 "Инженерная защита территорий, зданий и сооружений от опасных геологических процессов. Основные положения";

  • СП 14.13330.2014 "Строительство в сейсмических районах".

Учтены требования:

  • СП 54.13330.2016 "Здания жилые многоквартирные";

  • СП 31-107-2004 "Архитектурно-планировочные решения многоквартирных жилых зданий".



Подробнее о таунхаусе:



План плит перекрытий и их армировки трехэтажного таунхауса на 8 семей.

Пояснительная записка к проекту маршей и лестниц железобетонных  трехэтажного таунхауса на 8 семей.

Пояснительная записка к проекту трехэтажного таунхауса на 8 семей.





Идеология таунхауса

Компактный таунхаус для строительства с высокой плотностью застройки.

Предлагается строительство таунхауса на участке земли прямоугольной формы общей площадью от 962,5 м2.

Настоящий архитектурный проект трехэтажного таунхауса для восьми семей - удачное решение для тех, кто хотел бы стать владельцем современной комфортной недвижимости.

Проектная документация таунхауса не требует обязательного прохождения экспертизы.

Возможна разная колористика фасада таунхауса.

Выбранные конструктивно-технические решения в данном проекте таунхауса обуславливают возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.

Отличительной положительной особенностью данного проекта таунхауса является возможность использование простых строительных решений, обеспечивающих быстроту, простоту и низкую стоимость ее строительства.



Примечание

  • По желанию возможна разработка 3D поэтажных планов каждого этажа и подполья полностью или фрагментарно.

  • Рекомендуется заказ разработки 3D интерьера жилых помещений.

  • На стадии архитектурного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должен решать данный таунхаус.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку архитектурного проекта таунхауса.



Для справки



СП 55.13330.2016 "Дома жилые одноквартирные"

6 Требования к объемно-планировочным и конструктивным решениям
6.1 Площади помещений домов, указанных в 4.1, должны быть не менее: общей комнаты (или гостиной) - 12 м2; спальни - 8 м2 (при размещении ее в мансарде - 7 м2); кухни - 6 м2. Ширина помещений должна быть не менее: кухни и кухонной зоны в кухне-столовой - 1,7 м; передней - 1,4 м, внутриквартирных коридоров - 0,85 м; ванной - 1,5 м; туалета - 0,8 м. Размер туалетной комнаты по оси установки унитаза должен быть не менее 1,2 м при открывании двери наружу и не менее 1,5 м - при открывании двери внутрь.
6.2 Высота помещений жилых комнат и кухни в климатических подрайонах IA, IБ, IГ, IД и IIА по СП 131.13330 должна быть не менее 2,7 м, а в остальных - не менее 2,5 м в соответствии с СП 54.13330. Высоту комнат, кухни и других помещений, расположенных в мансарде или имеющих наклонные потолки или стены, допускается принимать не менее 2,3 м. В коридорах и при устройстве антресолей высоту помещений допускается принимать не менее 2,1 м. (Докипедия: СП 55.13330.2016 Дома жилые одноквартирные СНИП 31-02-2001)

7 Требования пожарной безопасности
7.1 При проектировании и строительстве домов, относящихся к классу функциональной пожарной опасности Ф1.4 в соответствии с [3], должны быть предусмотрены мероприятия по обеспечению пожарной безопасности согласно [6], меры по предупреждению возникновения пожара, по обеспечению возможности эвакуации людей из дома на прилегающую территорию, по нераспространению огня на соседние дома, строения и здания, по обеспечению доступа личного состава пожарных подразделений к дому для проведения мероприятий по тушению пожара и спасению людей.
7.2 Противопожарные расстояния между домами и другими зданиями и сооружениями должны соответствовать требованиям [3] и СП 4.13130.
Дома блокированной застройки следует разделять глухими противопожарными стенами с пределом огнестойкости не менее REI 45 и класса пожарной опасности не ниже К1. Блокированные дома классов конструктивной пожарной опасности С2 и С3 дополнительно должны быть в соответствии с [3] и СП 4.13130 разделены глухими противопожарными стенами 1-го типа с пределом огнестойкости не менее REI 150 и класса пожарной опасности не ниже К0 на пожарные отсеки площадью этажа не более 600 , включающие в себя один или несколько жилых блоков.
7.3 При проектировании и строительстве домов блокированной застройки должны быть приняты меры для предупреждения распространения огня от одного жилого автономного блока к другому и на другие пожарные отсеки, минуя противопожарные преграды. Для этого противопожарные стены должны пересекать все конструкции дома, выполненные из горючих материалов.
При этом противопожарные стены 1-го типа согласно [3], разделяющие блокированную застройку на пожарные отсеки, должны возвышаться над кровлей и выступать за наружную облицовку стен не менее чем на 15 см, а при применении в покрытии, за исключением кровли, материалов групп горючести Г3 и Г4 - возвышаться над кровлей не менее чем на 60 см и выступать за наружную поверхность стены не менее чем на 30 см.
Противопожарные стены, разделяющие дома блокированной застройки, могут не пересекать кровлю и наружную облицовку стен при условии, что зазоры между противопожарной стеной и кровлей, а также между противопожарной стеной и облицовкой стены плотно заполнены негорючим материалом на всю толщину противопожарной стены.
Прямое расстояние по горизонтали между любыми проемами, расположенными в соседних пожарных отсеках, должно быть не менее 3 м, а в соседних жилых блоках - не менее 1,2 м.
При примыкании наружных стен смежных жилых автономных блоков или пожарных отсеков под углом 135° и менее участок наружной стены, образующей этот угол, общей длиной не менее 1,2 м для смежных жилых блоков и не менее 3 м для смежных пожарных отсеков должен отвечать требованиям, предъявляемым к соответствующей противопожарной стене.



СП 54.13330.2016 "Здания жилые многоквартирные"

5.7. В квартирах, указанных в 5.3, площадь должна быть не менее: общей жилой комнаты в однокомнатной квартире - 14 м2; общей жилой комнаты в квартирах с числом комнат две и более - 16 м2; спальни - 8 м2 (10 м2 - на двух человек); кухни - 8 м2; кухонной зоны в кухне - столовой - 6 м2. В однокомнатных квартирах допускается проектировать кухни или кухни-ниши площадью не менее 5 м2.
Площадь спальни и кухни в мансардном этаже (или этаже с наклонными ограждающими конструкциями) допускается не менее 7 м2 при условии, что общая жилая комната имеет площадь не менее 16 м2.
5.8. Высота (от пола до потолка) жилых комнат и кухни (кухни-столовой) в климатических районах IА, IБ, IГ, IД и IVА должна быть не менее 2,7 м, а в других климатических районах - не менее 2,5 м.
Высота внутриквартирных коридоров, холлов, передних, антресолей (и под ними) определяется условиями безопасности передвижения людей и должна составлять не менее 2,1 м.
В жилых комнатах и кухне квартир, расположенных в мансардном этаже (или верхних этажах с наклонными ограждающими конструкциями), допускается меньшая высота потолка относительно нормируемой на площади, не превышающей 50%.





Для заказа приобретения АР, РП, или заказа проекта трехэтажных таунхаусов свяжитесь с нами любым удобным для вас способом, указанном на сайте.

Основные разделы



Проекты домов 1-50
Проекты домов 51-100
Проекты домов 101-150
Проекты гаражей
Проекты гостиниц
Проекты детских садов
Проекты заводов
Проекты конюшен
Проекты офисных зданий
Проекты пожарных депо
Проекты поселков
Проекты ресторанов
Проекты рынков
Проекты складов
Проект спорткомплексов
Проекты старинных домов
Проекты супермаркетов
Проекты таунхаусов
Проекты ТПУ
Проекты школ
Проекты для новой Москвы
Частные дома 1-50
Частные дома 51-100
Частные дома 101-150
Частные дома 151-200
Многоэтажные дома
Проекты домов до 1500 кв.м.
Армирование
Очистные сооружения













Проекты частных домов. Проекты многоквартирных домов. Малоэтажное строительство. Архитектура. Проектирование. Армирование.

Copyright © 2018   |   Веб-дизайн: Сергей Пыхтин
