Готовый проект мини-завода

Готовый проект двухэтажного производственного здания общей площадью до 1500 кв. м с энергосберегающими технологиями

(использование альтернативных источников энергии)





Проект мини-завода разработан для строительства в условиях как плотной городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.

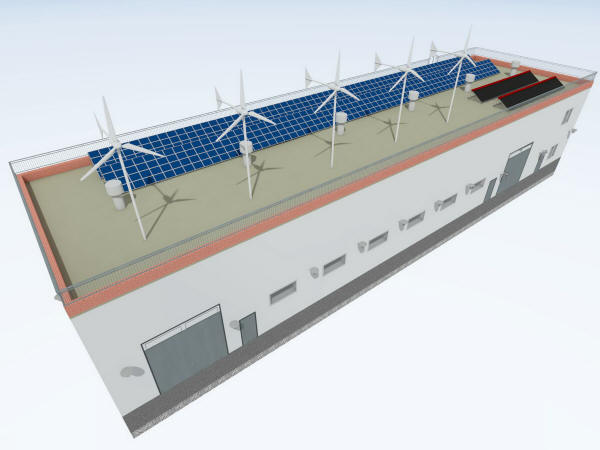

Проект двухэтажного мини-завода с использованием альтернативных источников энергии

Проект двухэтажного мини-завода с использованием альтернативных источников энергии

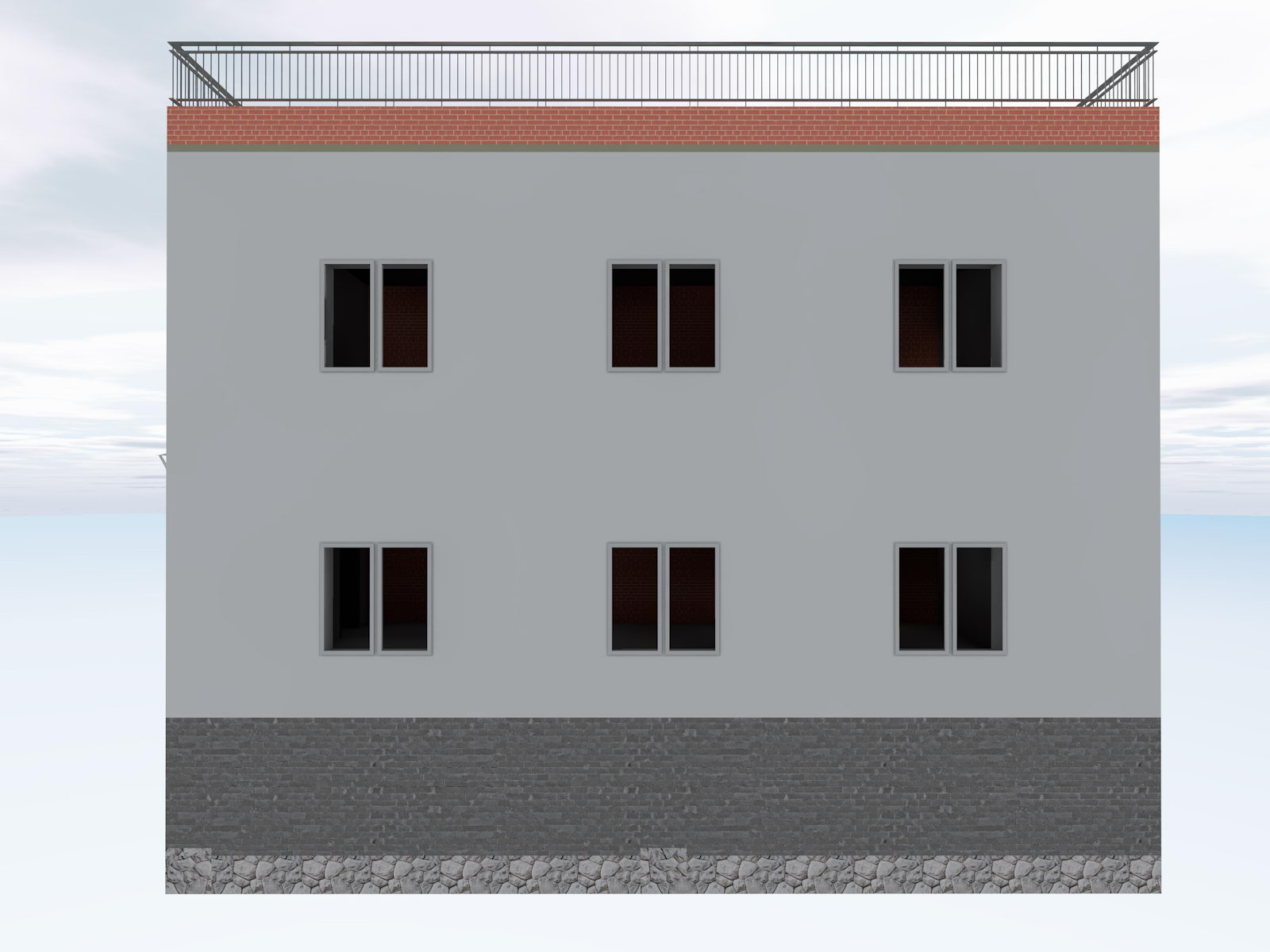

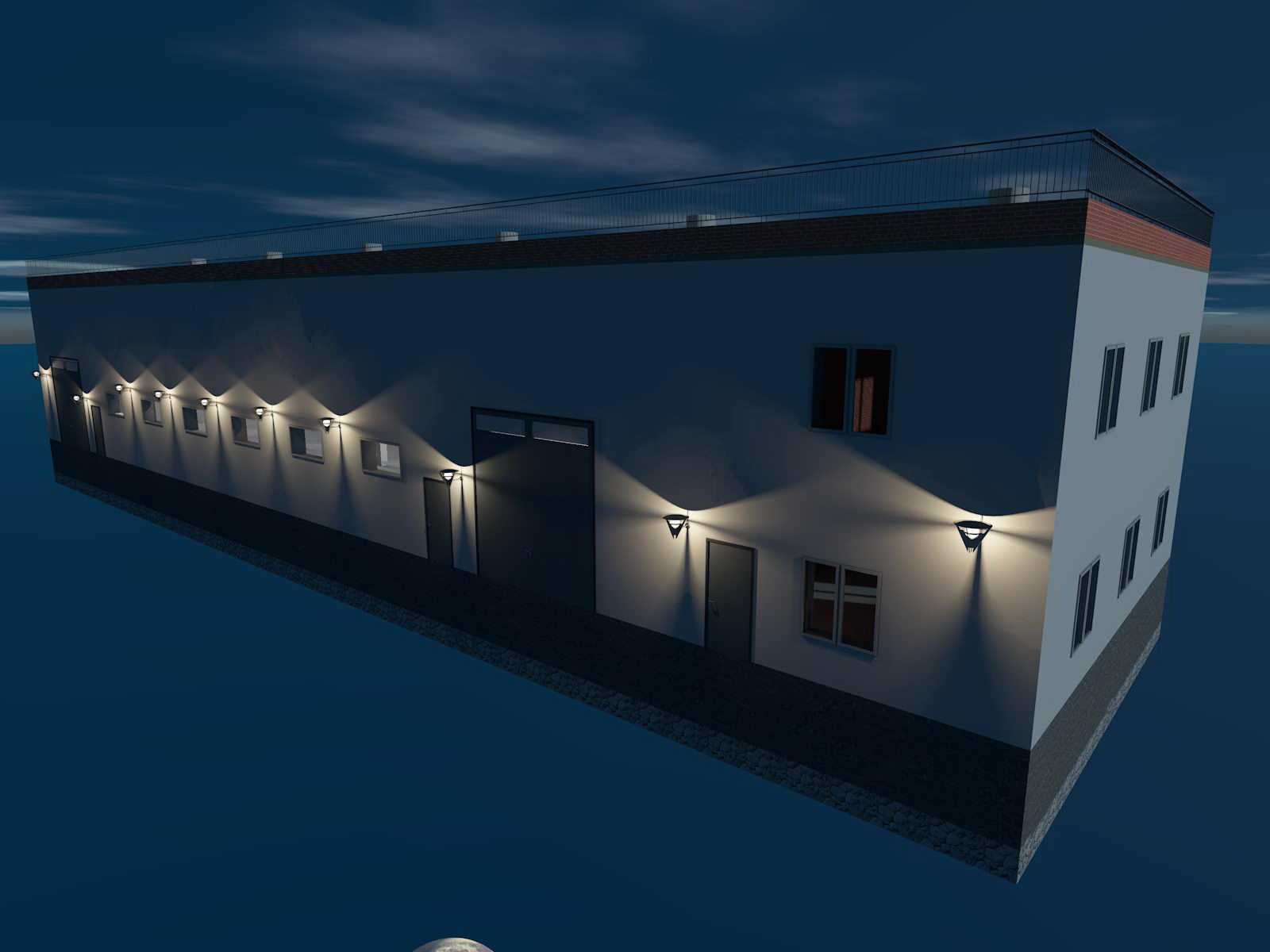

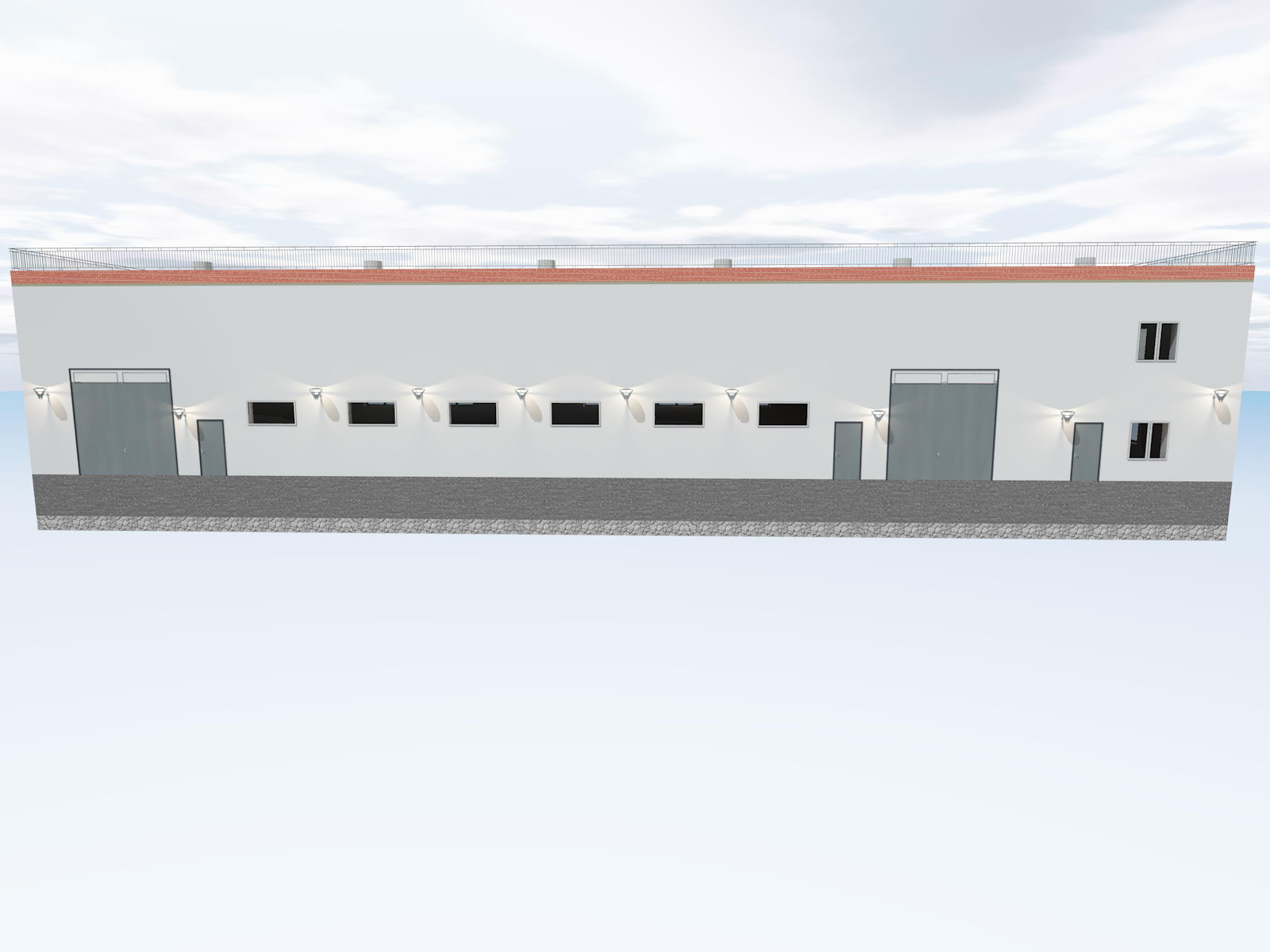

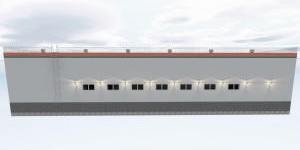

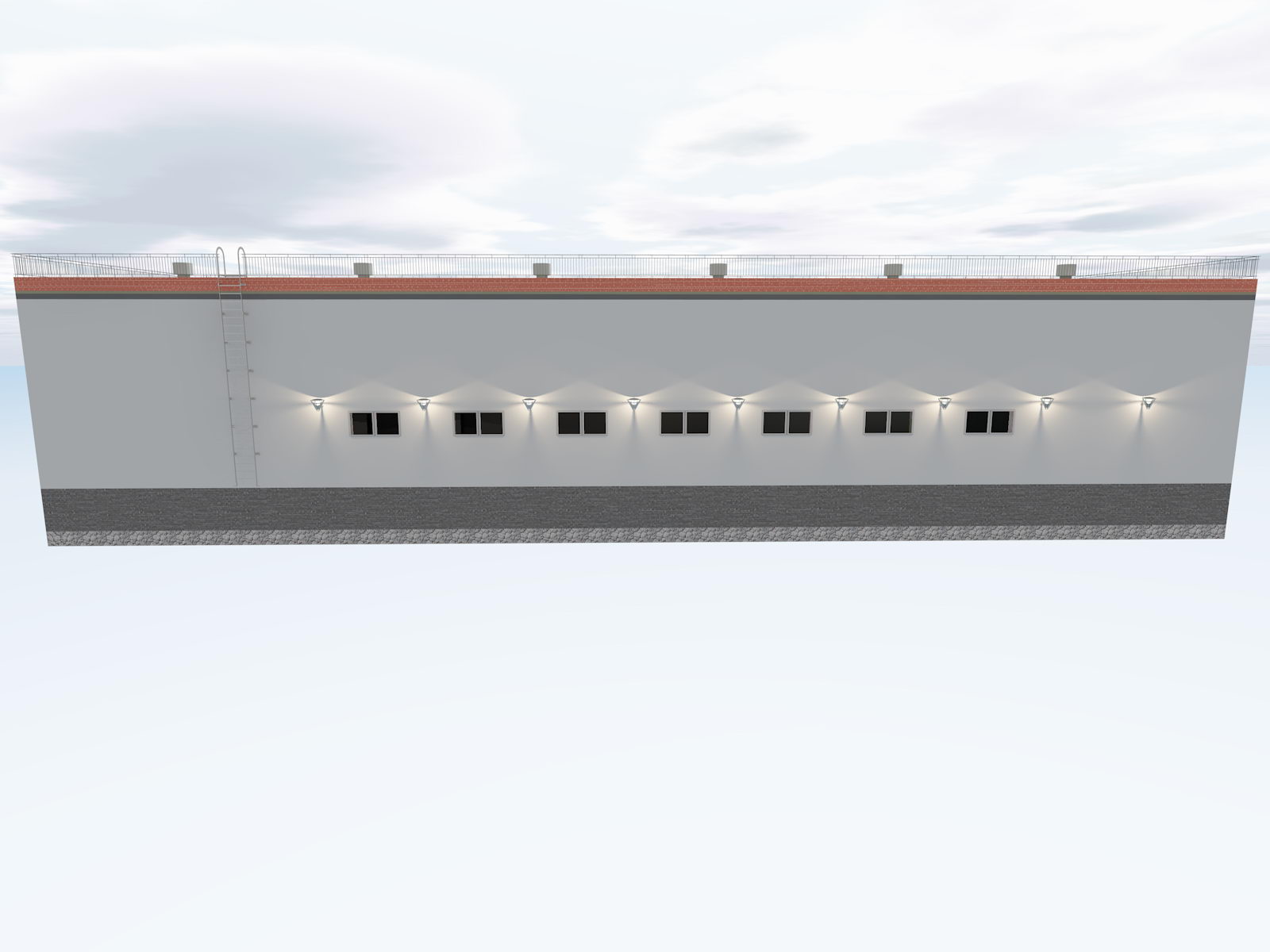

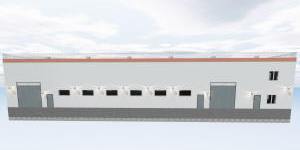

Проект двухэтажного мини-завода - главный фасад

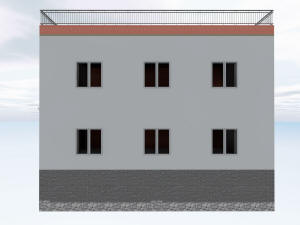

Интерьер двухэтажного мини-завода - заданий фасад

Проект двухэтажного мини-завода - главный фасад



Интерьер двухэтажного мини-завода - заданий фасад

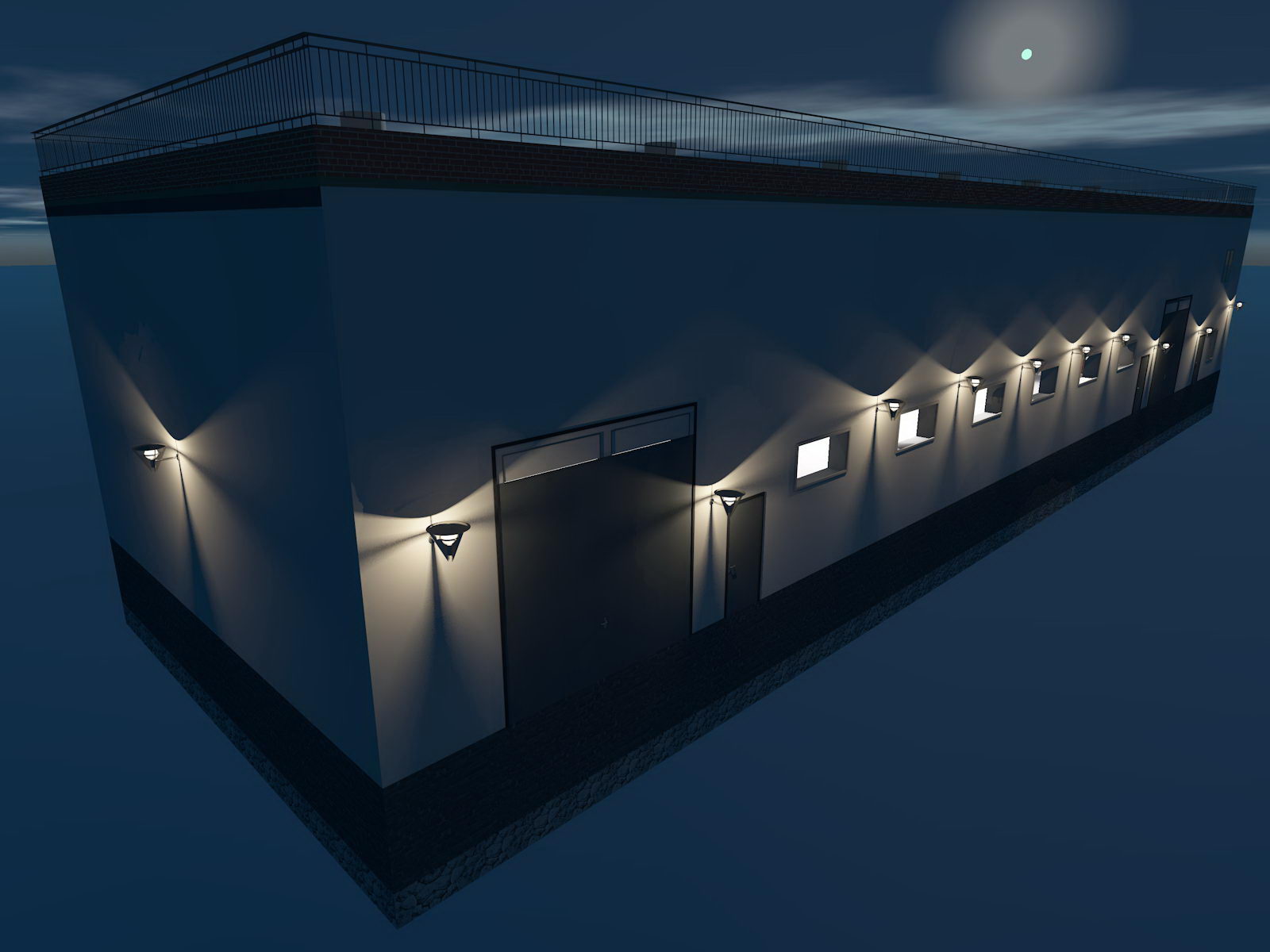

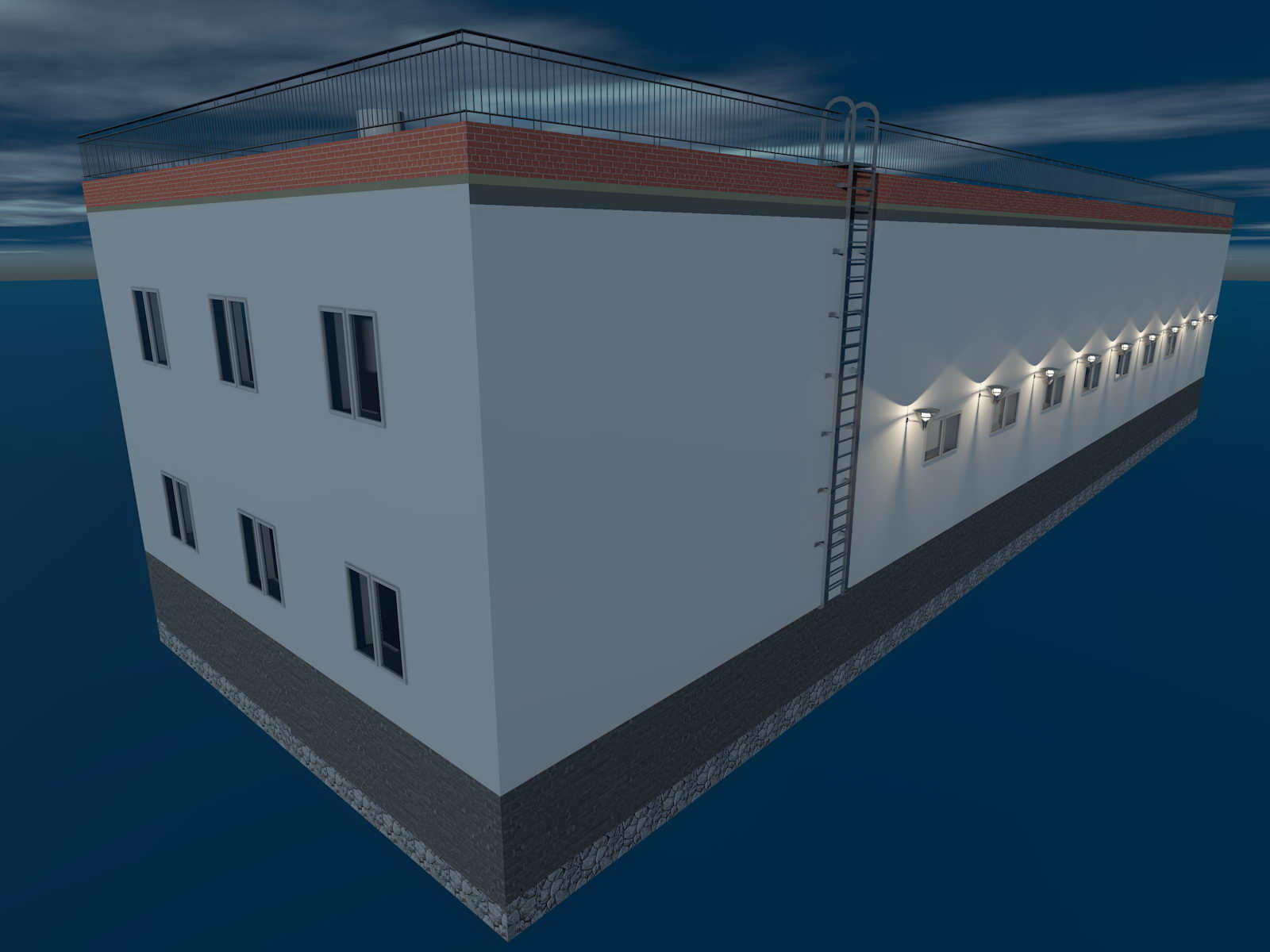

Проект двухэтажного мини-завода

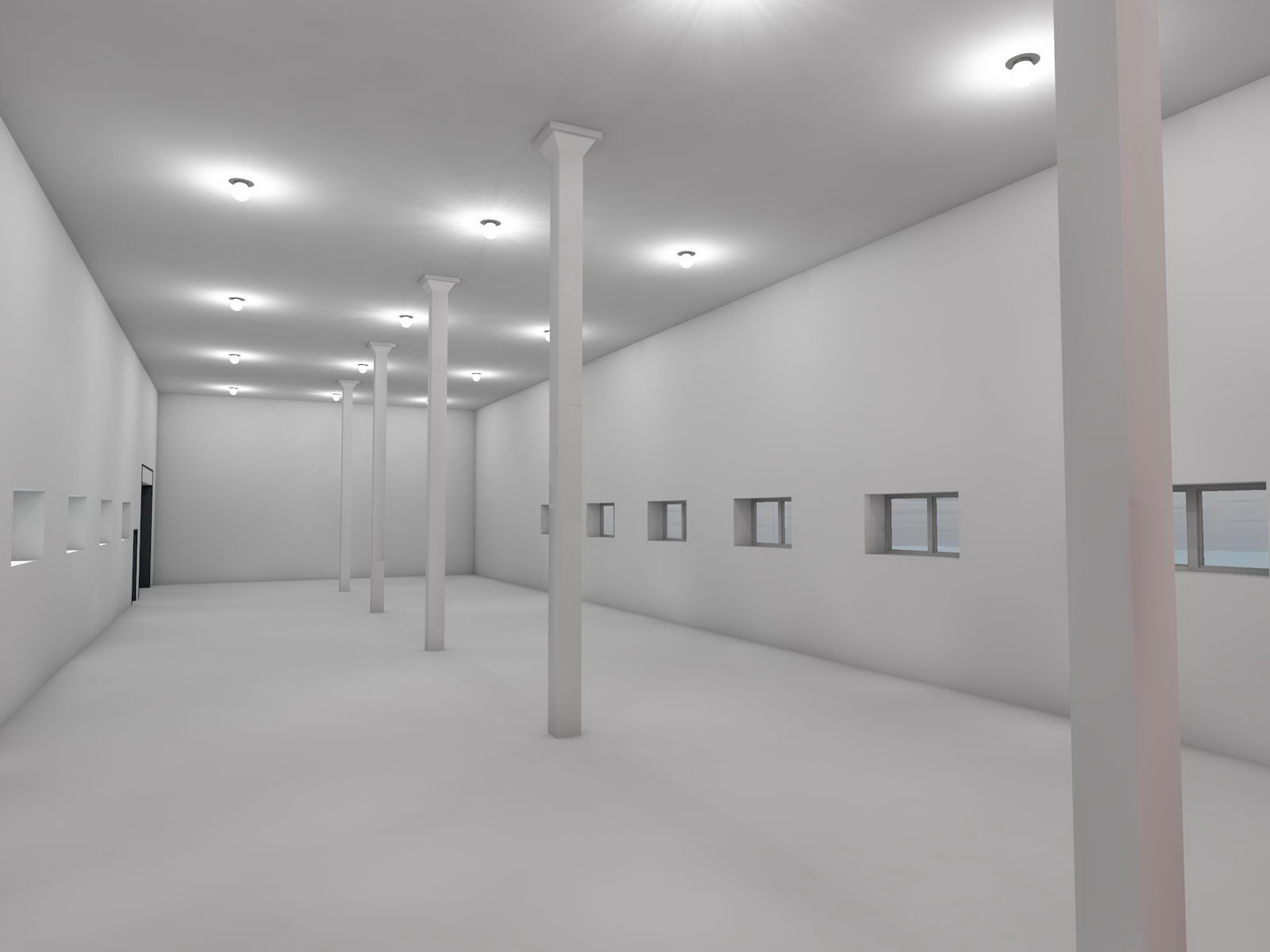

Интерьер двухэтажного мини-завода

Проект двухэтажного мини-завода (2)



Интерьер двухэтажного мини-завода (3)



Проект двухэтажного мини-завода

Проект двухэтажного мини-завода

Проект двухэтажного мини-завода (4)



Проект двухэтажного мини-завода (5)



Проект двухэтажного мини-завода

Интерьер двухэтажного мини-завода

Проект двухэтажного мини-завода (6)



Интерьер двухэтажного мини-завода (7)

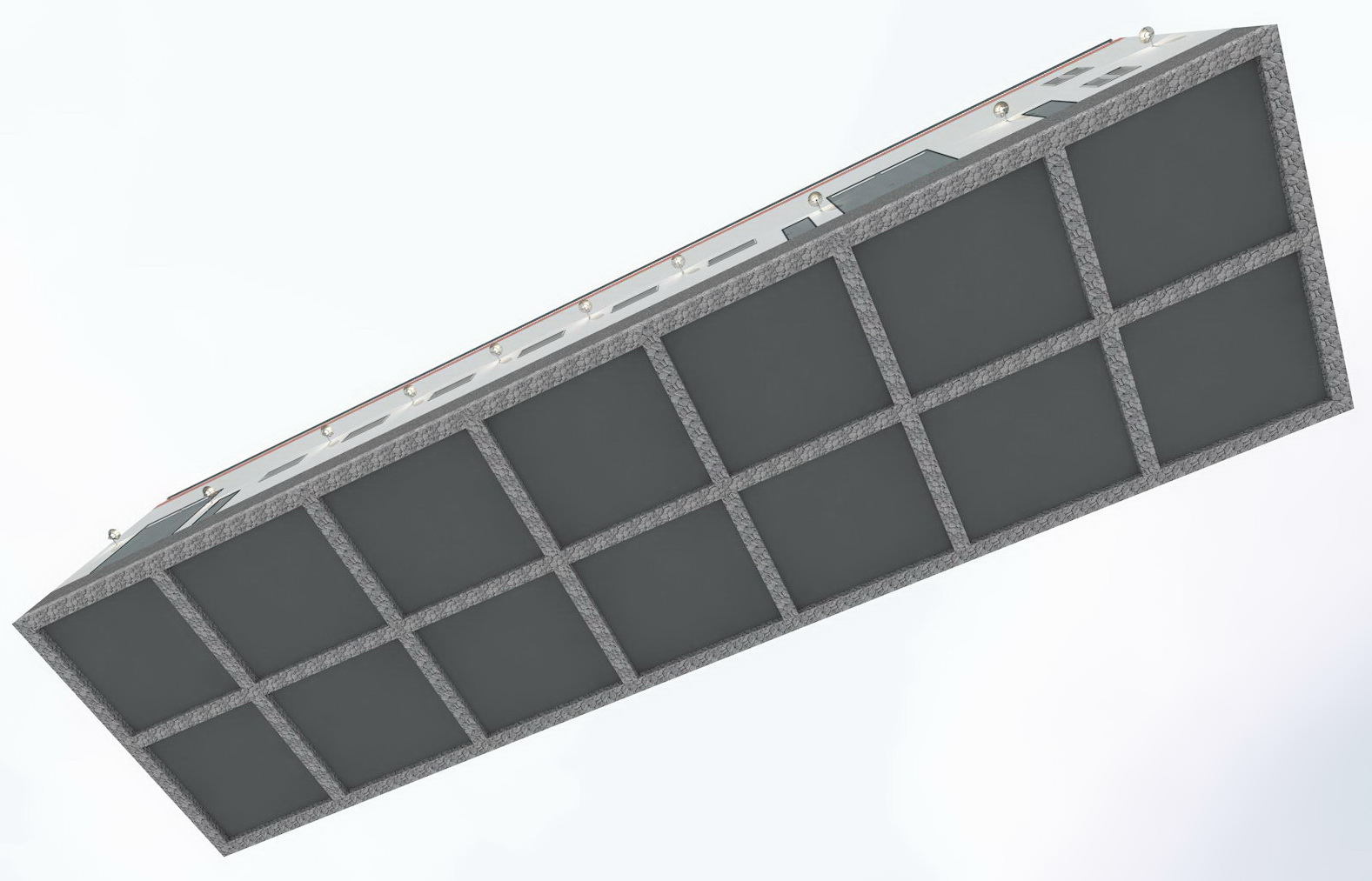

Проект двухэтажного мини-завода - вид фундамента

Интерьер туалета двухэтажного мини-завода

Проект двухэтажного мини-завода - вид фундамента



Интерьер туалета двухэтажного мини-завода

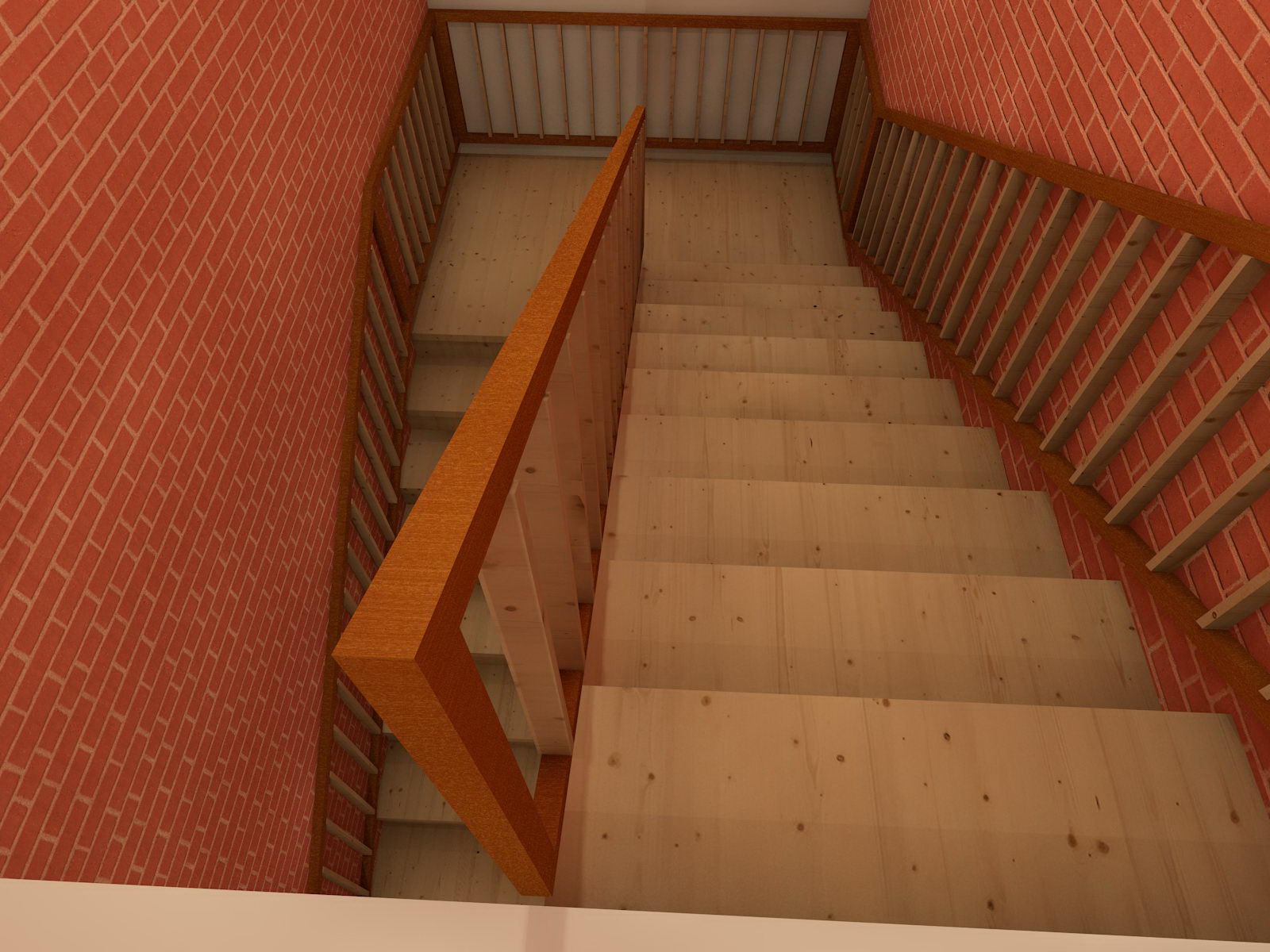

Интерьер лестницы двухэтажного мини-завода

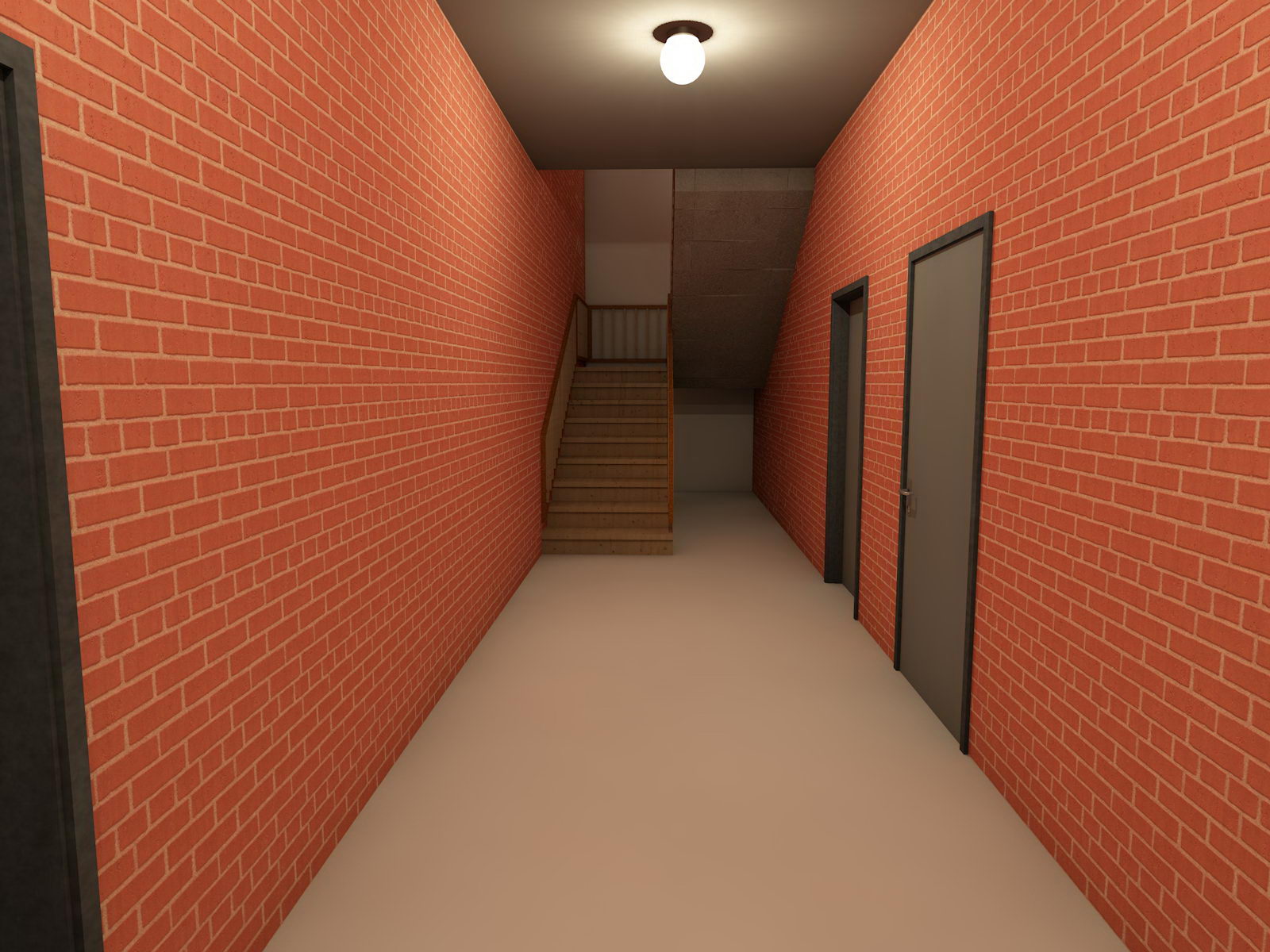

Интерьер коридора на 2 этаже мини-завода

Интерьер лестницы двухэтажного мини-завода



Интерьер коридора на 2 этаже мини-завода

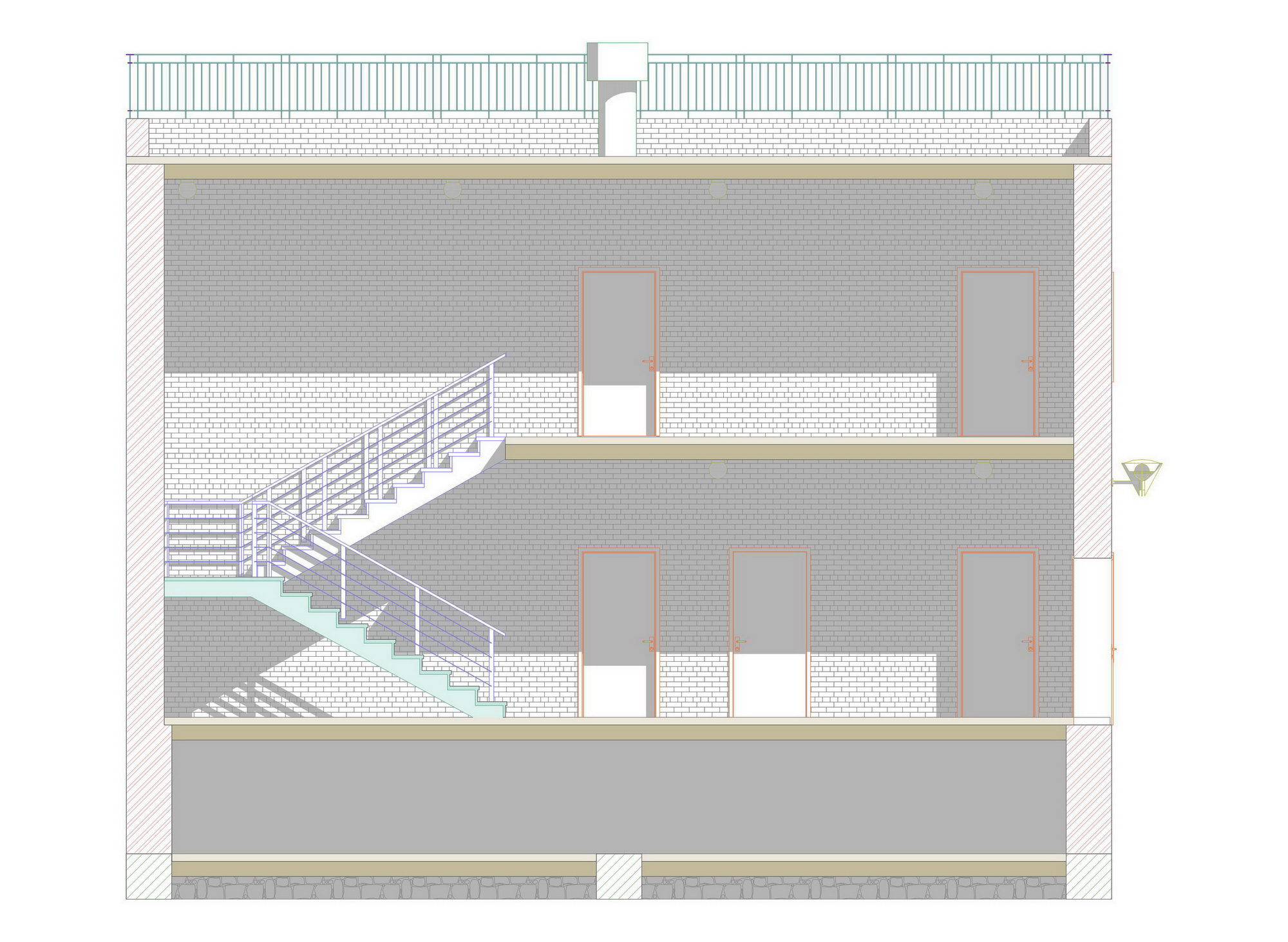

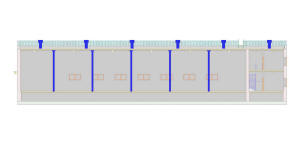

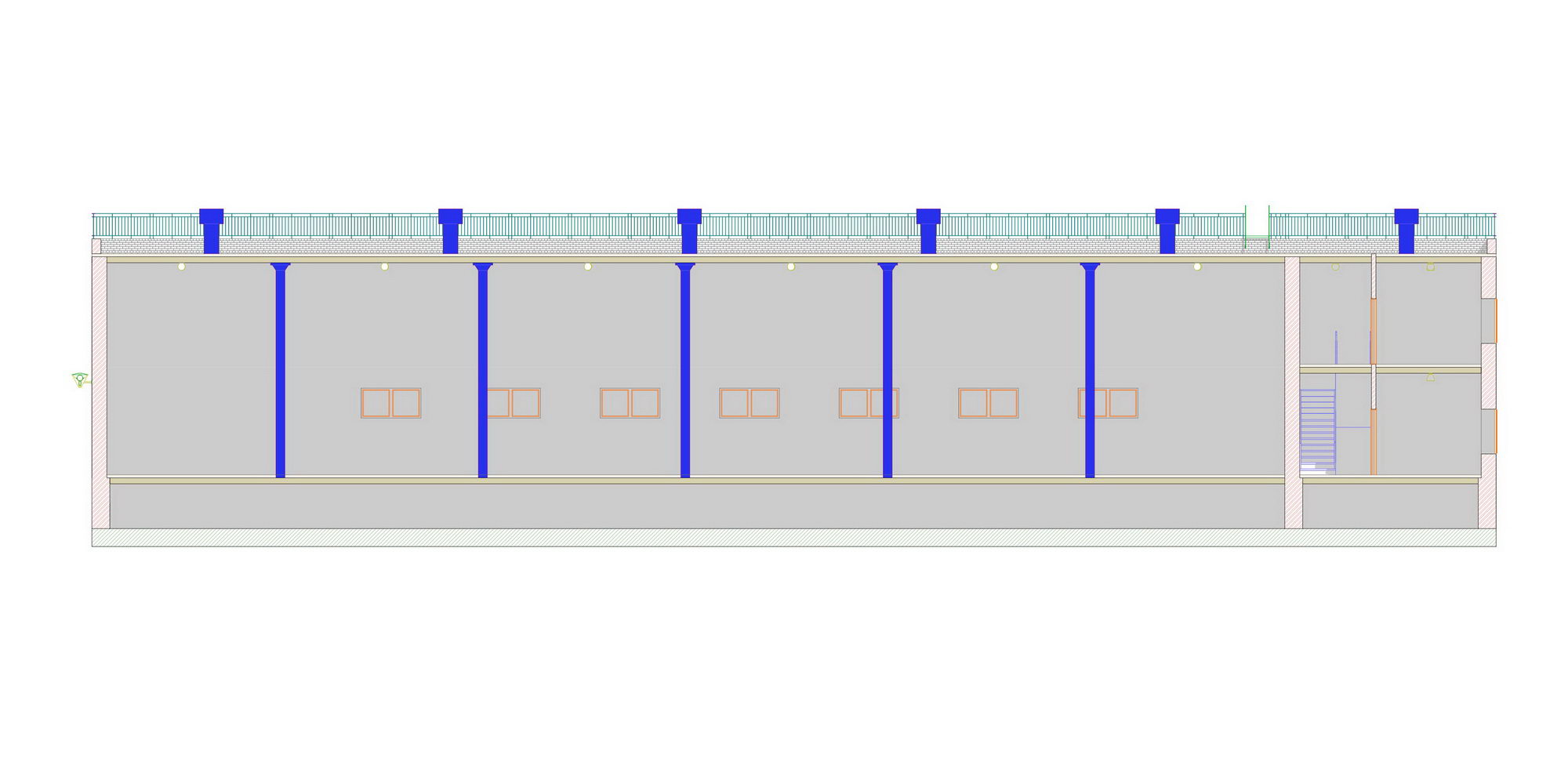

Разрез здания двухэтажного мини-завода

Разрез здания двухэтажного мини-завода

Разрез здания двухэтажного мини-завода



Разрез здания двухэтажного мини-завода

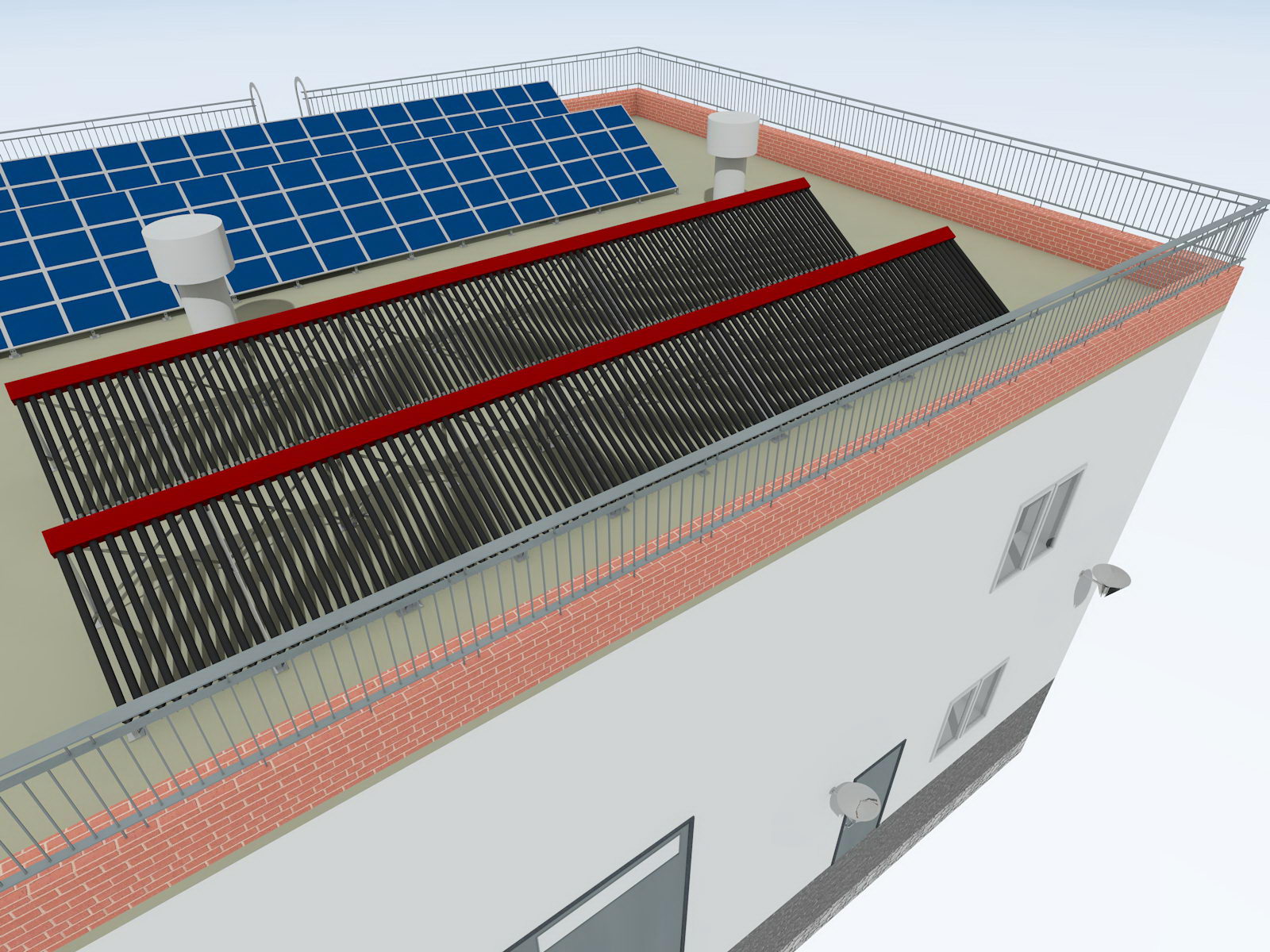

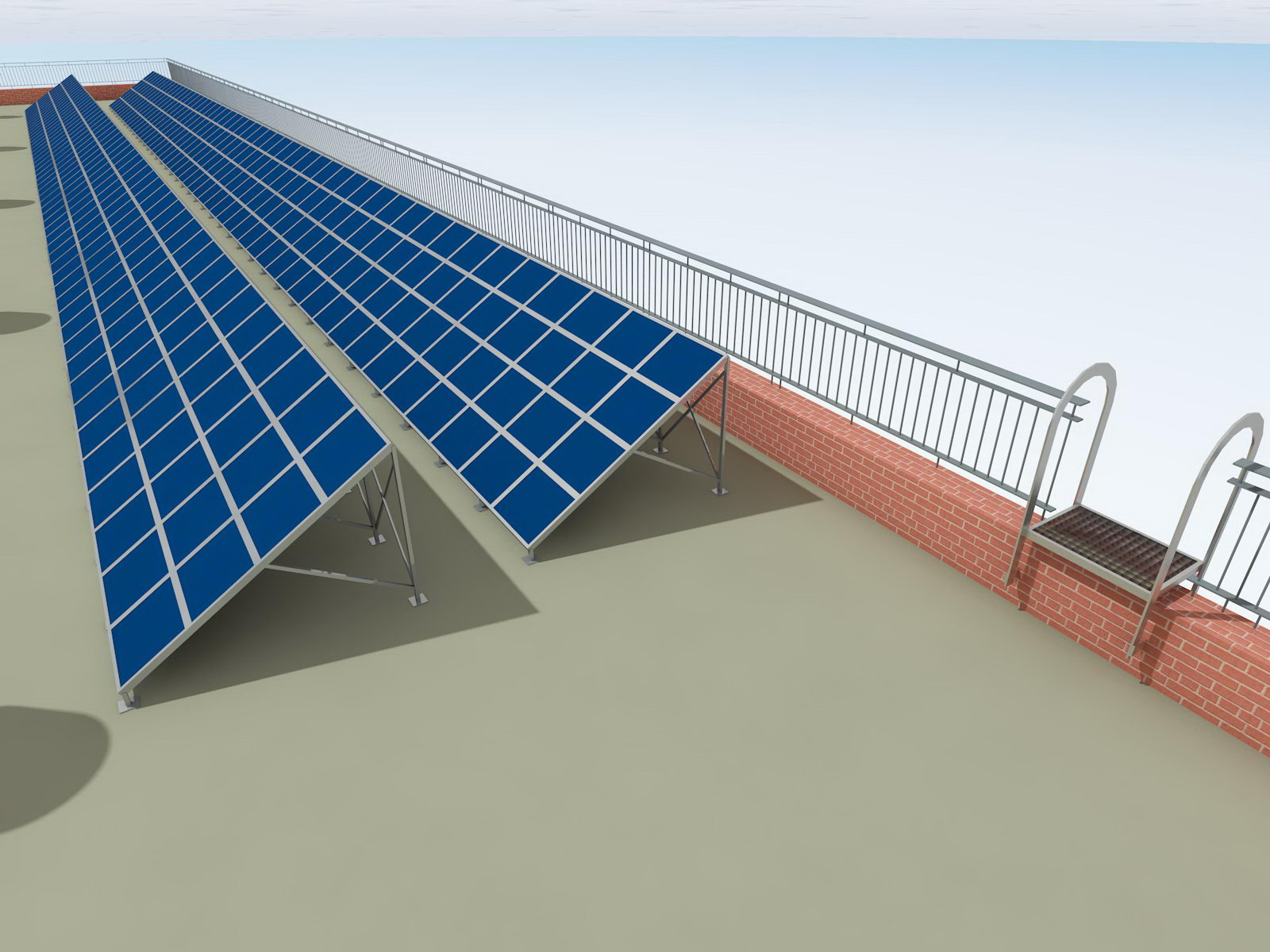

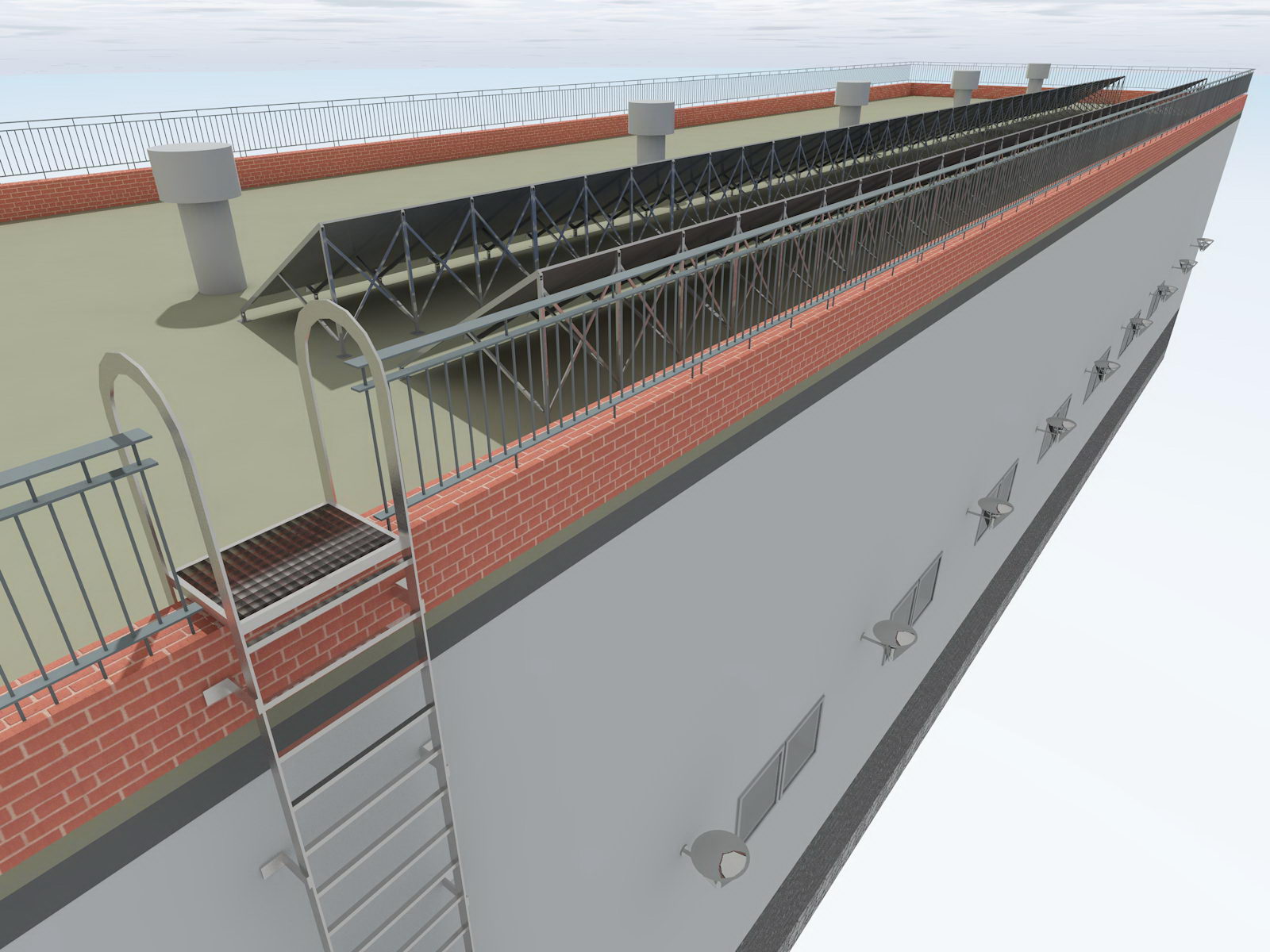

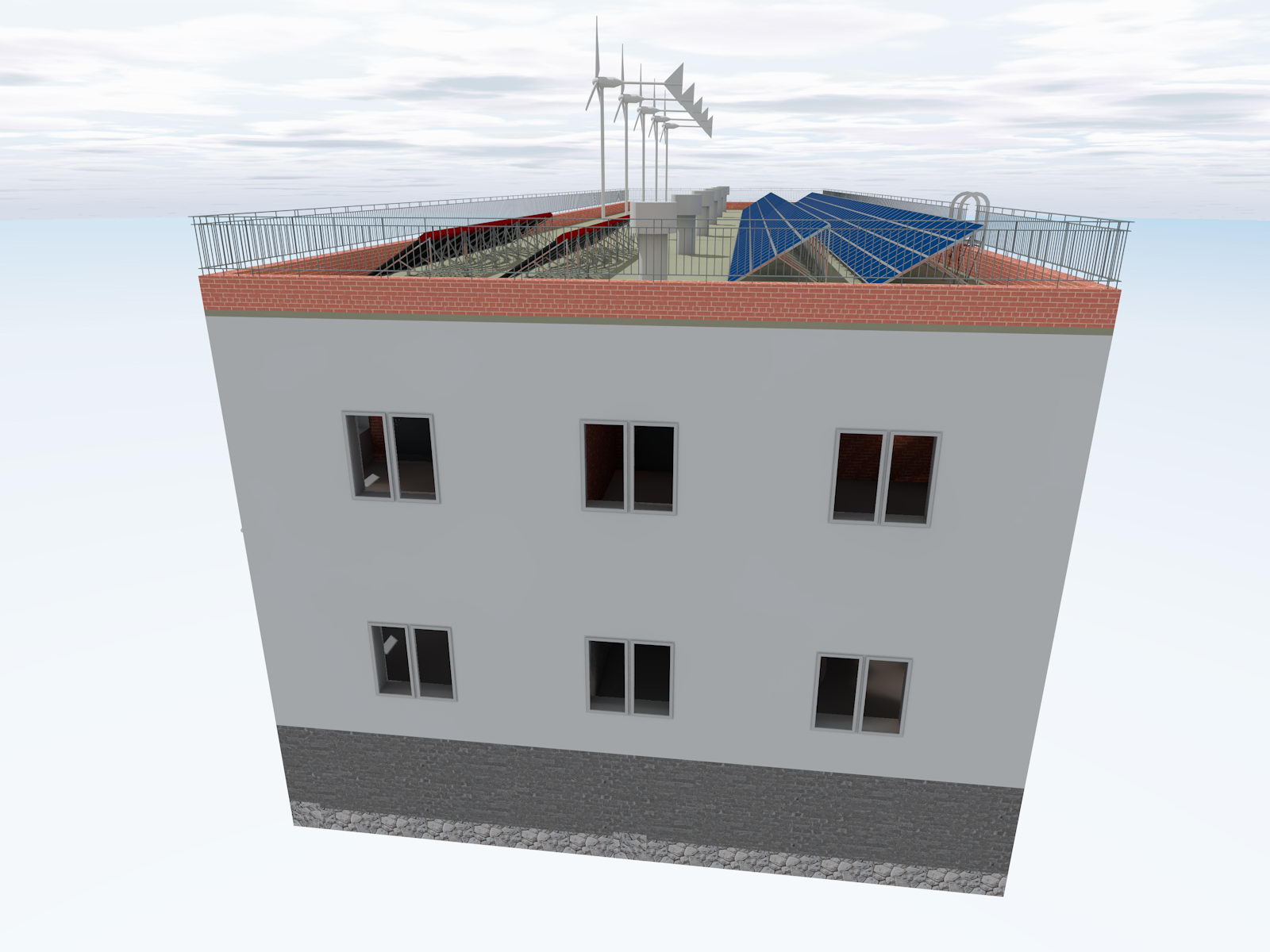

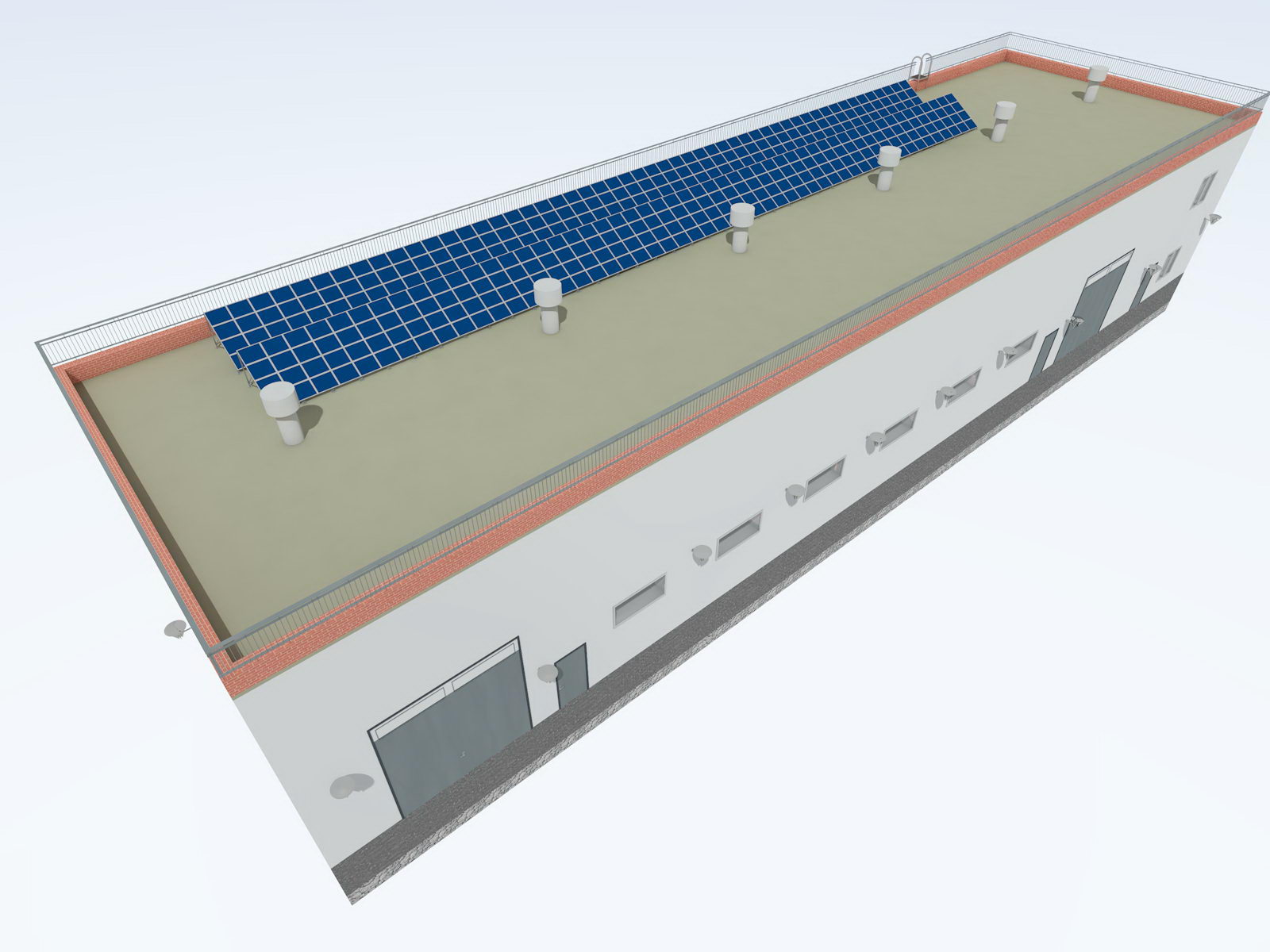

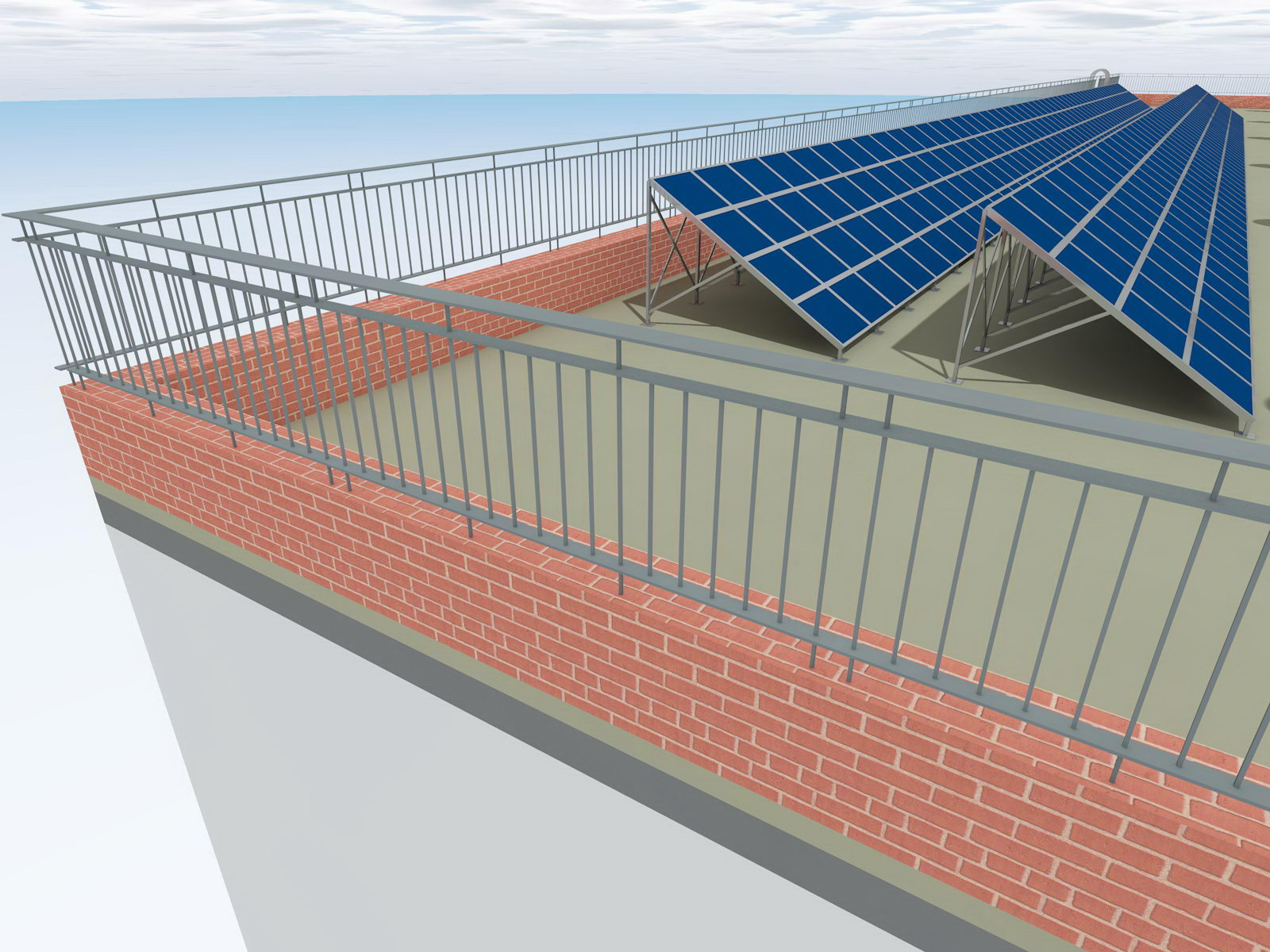

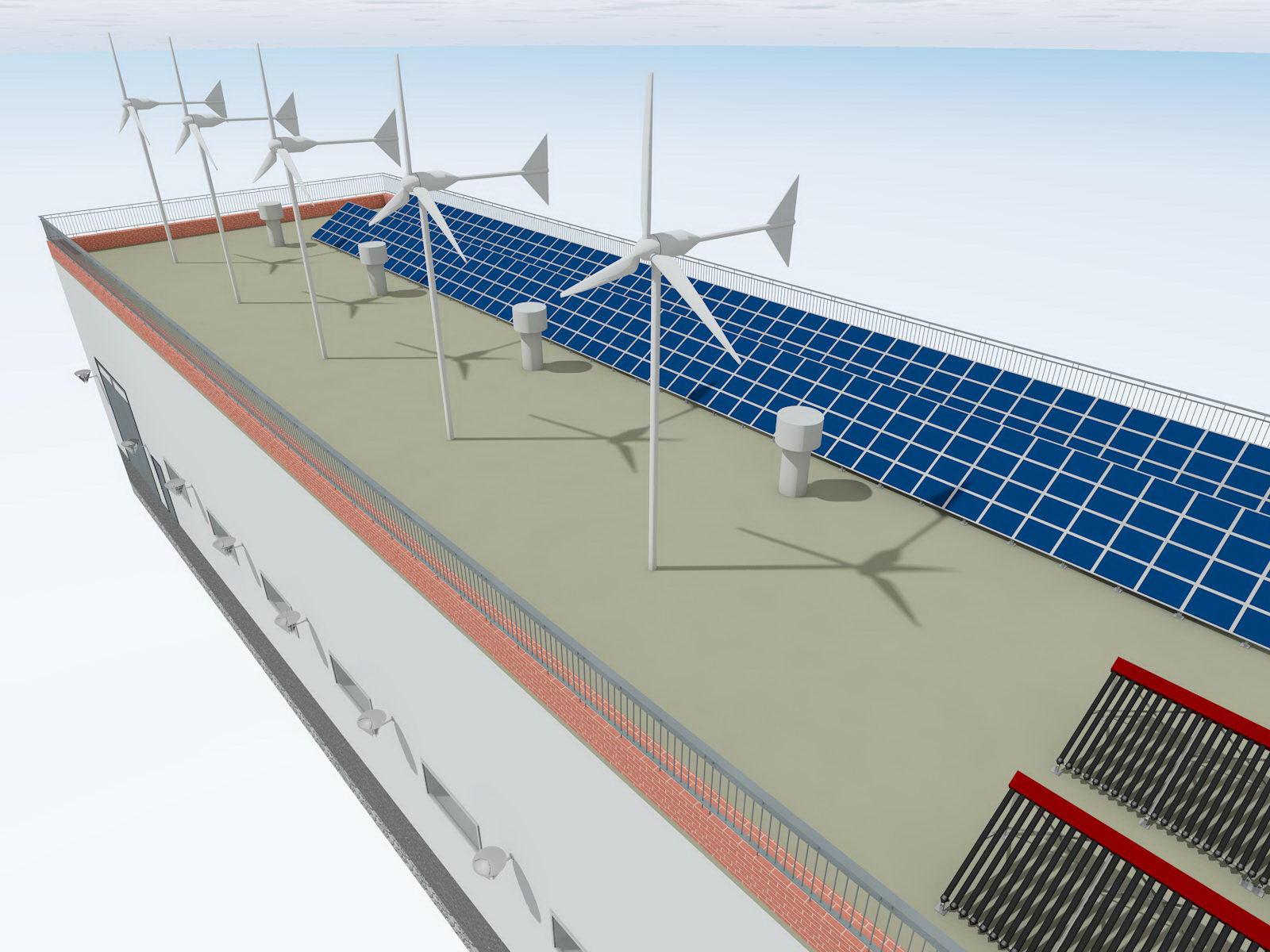

Использование альтернативных источников энергии

Использование альтернативных источников энергии

Использование альтернативных источников энергии



Использование альтернативных источников энергии



Использование альтернативных источников энергии Использование альтернативных источников энергии

Использование альтернативных источников энергии



Использование альтернативных источников энергии



Использование альтернативных источников энергии Использование альтернативных источников энергии

Использование альтернативных источников энергии



Использование альтернативных источников энергии



Использование альтернативных источников энергии
Использование альтернативных источников энергии





План первого этажа двухэтажного мини-завода

План первого этажа двухэтажного мини-завода







Наименование

Площадь, кв. м.

Состав проектной документации

Общая

Помещений

Проект двухэтажного производственного здания

608,5

608,5  (полезная)

1.Краткая пояснительная записка с описанием основных характеристик дома (10-12 страниц формата А4).
2.3D цветные изображения дома – 15-20 видов.
3.Поэтажные планы подполья, крыши и каждого этажа - 4-6 видов.
4.Фасады дома – 4-6 видов.
5.Разрезы дома - 6-8 видов.
6.План армирования фундамента - 6-8 видов.
7.Проект молниезащиты - 6-8 видов.
8.План расстановки наружных пожарных гидрантов - 6-8 видов.
9.План расстановки наружных и внутренних потолочных светильников - 4-6 видов.
10.План системы водоотведения с крыши - 4-6 вида.
11.План расстановки батарей отопления - 4-6 видов.
12.План расстановки кондиционеров - 6-8 видов.
13.План канализации - 4-6 видов.
14.План расстановки сантехники - 4-6 видов.
15.План вентиляционных труб и их разрезы - 4-6 видов.
16.3D виды каркаса дома - 8-12 видов.
17.3D виды дома на местности - 6-8 видов.
18.План разворотов транспортной техники - 4-8 видов.
19.Габаритный план расстановки мебели (без дизайна интерьера).
20.План вибрирования фундамента - 1-2 вида.
21.Повышение сейсмоустойчивости дома - 6-8 видов.
22.План расстановки камер видеонаблюдения – 4-6 видов.
23.План расстановки датчиков пожарной сигнализации – 3-4 вида.
24.План строительства - 3-4 вида.
25.Обеспечение антитеррористической безопасности во время строительства и эксплуатации здания.
26.Охрана труда во время строительства.
27.План подвесных потолков - 2-3 вида.
28.План утепления подполья - 2-3 вида.
29.Рекомендации по обеспечению энергоэффективности здания.
29.1.План тепловых насосов - 3-4 вида.
29.2.План панелей солнечных батарей - 2-3 вида.
30.Обеспечение доступа МГН - 2-3 страницы формата А4.

31.План ФБС блоков - 5-6 видов.

32.План земляных масс - 2-3 вида.
33.Подборка типовой рабочей документации (рабочие строительные серии узлов, разработанных в СССР) - по согласованию.



Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.
Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.
Для разработки РП нужны инженерные изыскания площадки строительства.
- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.
Если правообладатель земельного участка не имеет сведений об организации, выдающей технические условия подключения объекта капитального строительства к сетям инженерно-технического обеспечения, он обращается в орган местного самоуправления с запросом о представлении сведений о такой организации, а орган местного самоуправления представляет в течение 2 рабочих дней с даты обращения сведения о соответствующей организации, включая наименование, юридический и фактический адреса.



Общая площадь дома дана без учета площади подполья высотой 1,8 м. в чистоте.



Состав архитектурного проекта мини-завода может незначительно уточняться по взаимному согласованию сторон.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта, и по продаже недвижимости и т.д.

Архитектурный проект двухэтажного завода выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как практически в любых климатических условиях.


Архитектурно-планировочное решение разработано в соответствии и с учетом:

  • СП 56.13330.2011 "Производственные здания";

  • СП 303.1325800.2017 "Здания одноэтажные промышленных предприятий. Правила эксплуатации";

  • СП 31-102-99 "Требования доступности общественных зданий и сооружений для инвалидов и других маломобильных посетителей";

  • СП 118.13330.2012 "Общественные здания и сооружения";

  • СП 419.1325800.2018 "Здания производственные. Правила проектирования естественного и совмещенного освещения";

  • СП 415.1325800.2018 "Здания общественные. Правила акустического проектирования";

  • СП 403.1325800.2018 "Территории производственного назначения. Правила проектирования благоустройства";

  • СП 160.1325800.2014 "Здания и комплексы многофункциональные. Правила проектирования";

  • СП 28.13330.2017 "Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85";

  • СП 275.1325800.2016 "Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции";

  • СП 131.13330.2020 "Строительная климатология";

  • СП 31-114-2004 "Правила проектирования жилых и общественных зданий для строительства в сейсмических районах";

  • СП 370.1325800.2017 "Устройства солнцезащитные зданий. Правила проектирования";

  • СП 14.13330.2018 "Строительство в сейсмических районах";

  • СП 24.13330.2011 "Свайные фундаменты";

  • СП 45.13330.2017 "Земляные сооружения, основания и фундаменты";

  • СП 48.13330.2020 "Организация строительства";

  • Серия 0.00-2.96с Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие материалы для проектирования»; Серия 0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для проектирования");

  • СП 345.1325800.2017 "Здания жилые и общественные. Правила проектирования тепловой защиты";

  • СП 321.1325800.2017 "Здания жилые и общественные. Правила проектирования противорадоновой защиты";

  • СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха";

  • СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Требования пожарной безопасности";

  • СП 15.13330.2020 Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81* (с Изменениями N 1, 2);

  • СП 327.1325800.2017 "Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта";

  • СП 31-110-2003 "Проектирование и монтаж электроустановок жилых и общественных зданий";

  • СП 2.13130.2020 "Свод правил системы противопожарной защиты обеспечение огнестойкости объектов защиты";

  • СП 2.13130.2020 "Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты";

  • СП 381.1325800.2018 "Сооружения подпорные. Правила проектирования";

  • СП 47.13330.2016 "Инженерные изыскания для строительства. Основные положения";

    • СП 317.1325800.2017 "Инженерно-геодезические изыскания для строительства. Общие правила производства работ";

    • СП 11-105-97 "Инженерно-геологические изыскания для строительства";

    • СП 11-103-97 "Инженерно-гидрометеорологические изыскания для строительства";

    • СП 11-102-97 "Инженерно-экологические изыскания для строительства";

  • Постановление Правительства Российской Федерации от 25 января 2011 года N 18 "Об утверждении Правил установления требований энергетической эффективности для зданий, строений, сооружений и требований к правилам определения класса энергетической эффективности многоквартирных домов";

  • Постановление Правительства РФ от 14 апреля 2017 г. № 447 "Об утверждении требований к антитеррористической защищенности гостиниц и иных средств размещения и формы паспорта безопасности этих объектов";

  • Федеральный закон "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" от 23.11.2009 N 261-ФЗ;

  • ГОСТ 28984-2011 "Модульная координация размеров в строительстве. Основные положения";

  • ГОСТ 33125-2014 "Устройства солнцезащитные. Технические условия";

  • ГОСТ 21.501-2018 "Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений";

  • ГОСТ 21.201-2011 "Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций";

  • ГОСТ 2.305-2008 "Единая система конструкторской документации. Изображения - виды, разрезы, сечения".

  • МДС 31-8.2002 "Рекомендации по проектированию и устройству фонарей для естественного освещения помещений".

Подробнее о проекте завода:



Идеология дома



Стремясь максимально удовлетворить все возрастающий спрос на небольшие быстровозводимые производственные здания (мини-заводы, производственные цеха и т.п.) мы спроектировали проект общей площадью 537,5 кв. м переменной этажности - один - два этажа.

Такой проект привлекателен тем, что его проектная документация не подлежит обязательному прохождению экспертизы.

Завод не обязательно должен быть большим. Есть многие типы производства и товаров, для выпуска которых не нужны большие производственные помещения.

Небольшой завод совсем необязательно должен иметь внешне эффектные архитектурные решения.

Любой завод, в первую очередь, должен приносить прибыль его владельцу. О том, насколько необычны и привлекательны его архитектурные решения завода можно забыть, если он прибыльный.

  • Почти все бизнесмены хотели бы не арендовать помещения, а вести бизнес в принадлежащих им на правах собственности офисах, производственных и складских помещениях.

  • Предлагаемый проект двухэтажного мини-завода запроектирован как раз для решения таких задач.

  • Обойти конкурентов проще, если иметь надежную основу для бизнеса - собственное производственное помещение.

  • Владение таким помещением гарантированно придаст солидности любому кондитерскому бизнесу и сыграет положительную роль в работе с поставщиками сырья и постоянными оптовыми покупателями и дилерами.

Предполагается, что завод будет иметь интенсивный товарооборот. Поэтому запроектирован подъезд, остановка для  погрузки/выгрузки длинномерных транспортных средств и легкового автотранспорта.

В базовом варианте предлагается вариант стен из крупных панелей.

Возможно строительство стен завода из кирпича или пенобетона.

По желанию заказчика возможны многочисленные варианты планировок завода, в зависимости от предполагаемой идеологии его использования и выпускаемой продукции.

Предполагается, что завод будет иметь четыре основные зоны: зона складирования сырья, производства, выпускаемой продукции и административно-офисная часть.

При необходимости возможно проектирование дополнительных административно-офисных помещений внутри завода..

Данный проект мини-завода - удачное решение для тех, кто хотел бы вести собственный прибыльный бизнес, владея недвижимость коммерческого типа.

Простые и строгие, но вместе с тем изящные архитектурные черты мини-завода привлекательны для потенциальных клиентов.

Выбранные конструктивно-технические решения в данном проекте мини-завода обуславливают возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.

Отличительной положительной особенностью данного проекта завода является возможность использование простых строительных решений, обеспечивающих быстроту, простоту и низкую стоимость ее строительства.

Отличительной положительной особенностью данного проекта мини-завода является возможность использовать альтернативные источники энергии: ветрогенераторы, панели солнечных батарей и геотермальное отопление основных производственных помещений.

Данный проект завода входит в состав серии заводов общей площадью до 1500 кв. м не выше двух этажей, разработанной, в первую очередь, для развития предприятий малого и среднего бизнеса.



По желанию заказчика, в сжатые сроки, будет разработан проект заводского комплекса:



Технические характеристики дома
(уточняются по результата инженерно-геологических исследований, исходных данных об условиях эксплуатации и пожеланий заказчика)

Фундаменты – свайные забивные железобетонные, сечением 300х300 мм, длиной 6,0 м, из бетона класса В20, W6, F75 или железобетонная плита.

Фундаментные панели – железобетонные панели толщиной 180 мм.
Перекрытия – железобетонные плиты толщиной 220 мм.
Ростверки – монолитные железобетонные из бетона класса В20, W8, F50 с арматурой класса А500 и А240, подстилающий слой под ростверки – бетон класса В 7.5.



Наружные стены подземной части - толщиной 600 мм с внутренним слоем утеплителя из пенополистирола толщиной 100 мм.
Наружные стены – кирпичные, толщиной 500 мм.

Внутренние стены – кирпичные или железобетонные панели толщиной 160 мм.
Плиты покрытия – керамзитобетонные панели толщиной 250 мм с внутренним слоем утеплителя из пенополистирола.
Перегородки – гипсобетонные панели толщиной 120 мм.
Лестничные марши – сборные железобетонные марши и площадки.
Вентиляционные блоки – железобетонные панели толщиной 300 мм.
Санузлы – сборные из гипсобетонных перегородок и сантехкабины заводского изготовления.
Окна – двухкамерный стеклопакет в одинарном переплете ПВХ
Система отопления – состоит из стальных водогазопроводных труб по ГОСТ 3262-75* и стальных электросварных труб по ГОСТ 10704-1.

Нагревательные приборы – чугунные радиаторы. Теплоносителем является горячая вода с параметрами 95-70*С.
Вентиляция – приточно-вытяжная с естественным побуждением и принудительная.
Теплоснабжение - схема теплоснабжения закрытая.

Сети запроектированы из стальных электросварных труб по ГОСТ 10705-80 для системы теплоснабжения, стальные водогазопроводные оцинкованные по ГОСТ 3262-75*ДЛ системы ГВС.

Водоснабжение – источником водоснабжения является существующий водопровод.

Для обеспечения требуемого напора проектом предусмотрена насосная установка.

Для учета водопотребления на вводе в здание запроектирован водомерный узел со счетчиком.

Проектом предусмотрены раздельные системы хозяйственно-питьевого и противопожарного водоснабжения. Приготовление горячей воды осуществляется в котельной, температура горячей воды составляет 60-40 °С.

Проектом предусмотрены системы хозяйственно-бытовой, дождевой канализации и дренаж из приямков;
Электроснабжение – I и II категории надежности.

Проектом предусмотрено устройство рабочего, аварийного, эвакуационного и ремонтного освещения.

Для освещения помещений предусмотрены светильники с энергосберегающими лампами. Напряжение рабочего, аварийного и эвакуационного освещения ~220 В;
Пожарная сигнализация – подсистема пожарной сигнализации предусматривает установку автономных дымовых пожарных извещателей в помещениях здания, кроме санузлов и «мокрых» помещений.

Пожарные извещатели предназначены для выдачи звуковых и световых сигналов при предельном пороге задымления помещения.

Автоматическая система пожаротушения - водяная спринклерная.





Примечание

  • По желанию возможна разработка 3D поэтажных планов этажа и подвала полностью или фрагментарно.

  • Возможны многочисленные варианты колористики внешнего фасада мини-завода.

  • Рекомендуется заказ разработки 3D интерьера производственных и коммерческих помещений

  • На стадии архитектурного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должен решать данный мини-завод.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку архитектурного проекта мини-завода.



На заметку

Площади и число производственных помещений любого мини-завода или производственного цеха следует проектировать с учетом предполагаемого технологического процесса, используемого оборудования, ассортимента выпускаемой и складируемой продукции, ее предполагаемого объема, сменности работы на заводе и т.д.



Для приобретения или заказа проекта мини-завода, или производственного цеха свяжитесь с нами любым удобным для Вас способом, указанном на сайте.

Основные разделы



Проекты домов 1-50
Проекты домов 51-100
Проекты домов 101-150
Проекты больниц
Проекты гаражей
Проекты гостиниц
Проекты детских садов
Проекты заводов
Проекты конюшен
Проекты офисных зданий
Проекты пожарных депо
Проекты поселков
Проекты ресторанов
Проекты рынков
Проекты складов
Проекты спорткомплексов
Проекты старинных домов
Проекты супермаркетов
Проекты таунхаусов
Проекты ТПУ
Проекты школ
Частные дома 1-50
Частные дома 51-100
Частные дома 101-150
Частные дома 151-200
Многоэтажные дома
Проекты аквапарков
Проекты колумбариев
Очистные сооружения









Top.Mail.Ru
Top.Mail.Ru





Проекты многоквартирных домов. Проекты гостиниц. Малоэтажное строительство. Проекты частных домов. Архитектура. Проектирование.

Copyright © 2022  |  Автор: Сергей Пыхтин
