Разработка 3D моделей зданий для колористического паспорта.





Готовый проект здания для размещения оборудования по водоподготовке, очистке воды и очистных сооружений

Готовый проект производственного здания общей площадью до 1500 кв.м. с энергосберегающими технологиями

(использование альтернативных источников энергии)





Проект разработан для строительства в условиях как плотной городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.

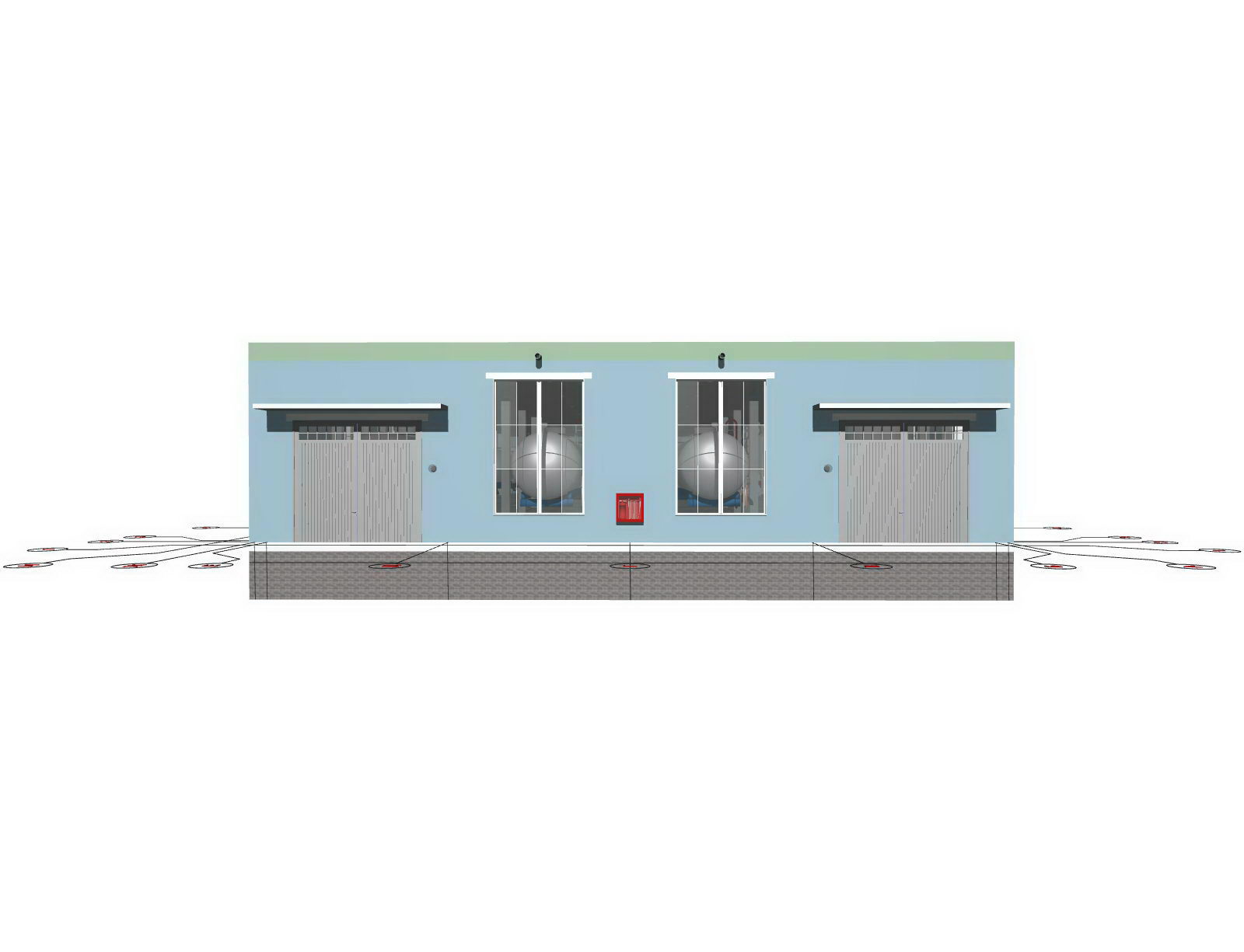

Проект здания для размещения оборудования по водоподготовке, очистке воды и очистных сооружений

Проект здания для размещения оборудования по водоподготовке, очистке воды и очистных сооружений

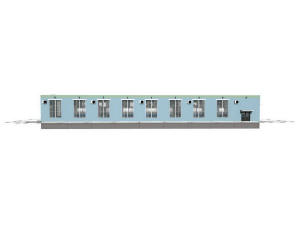

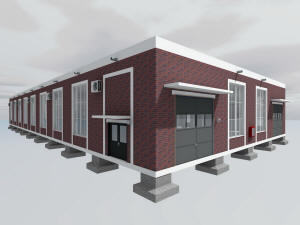

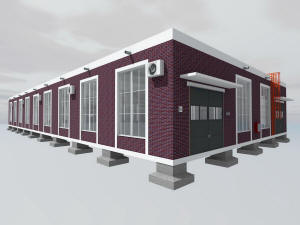

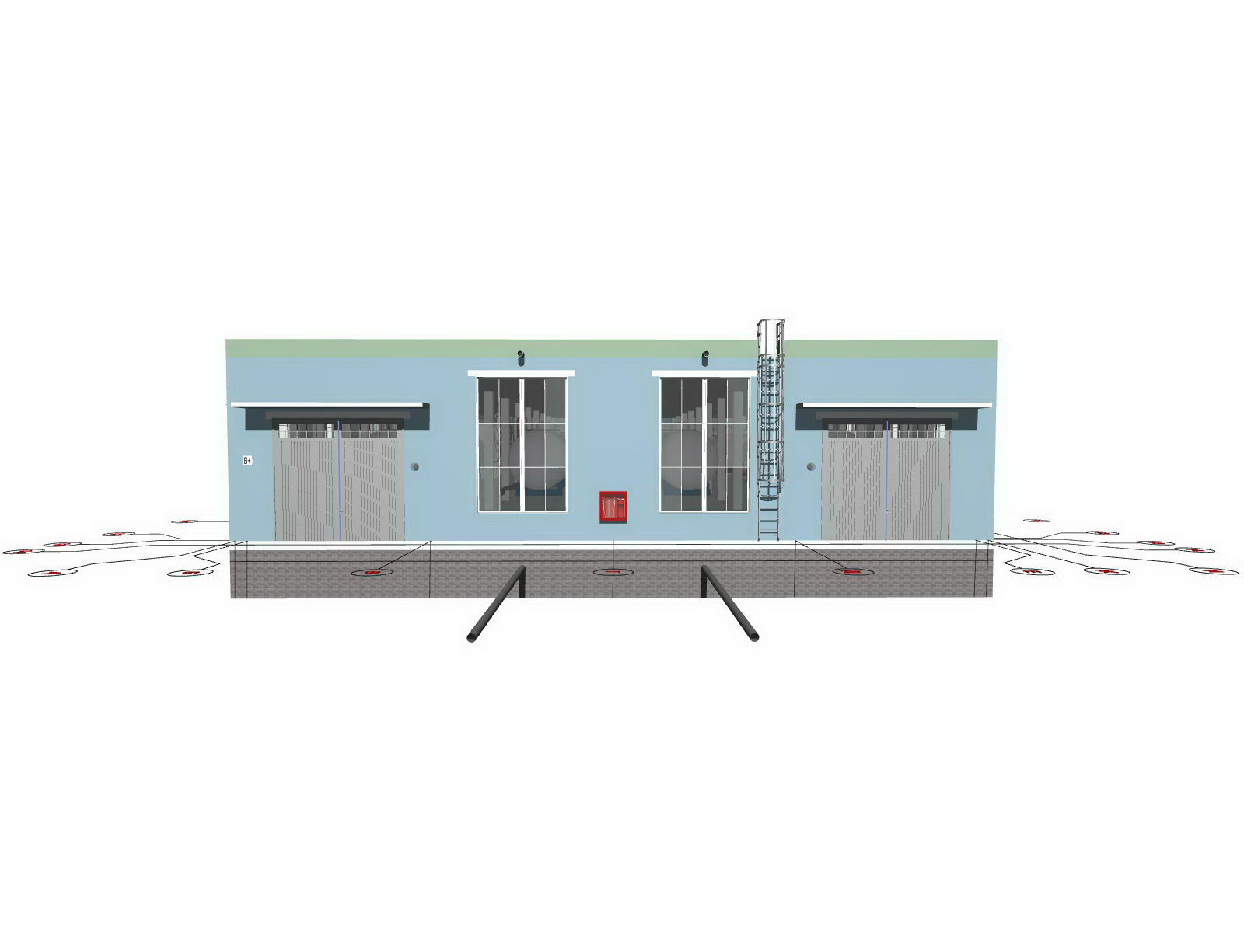

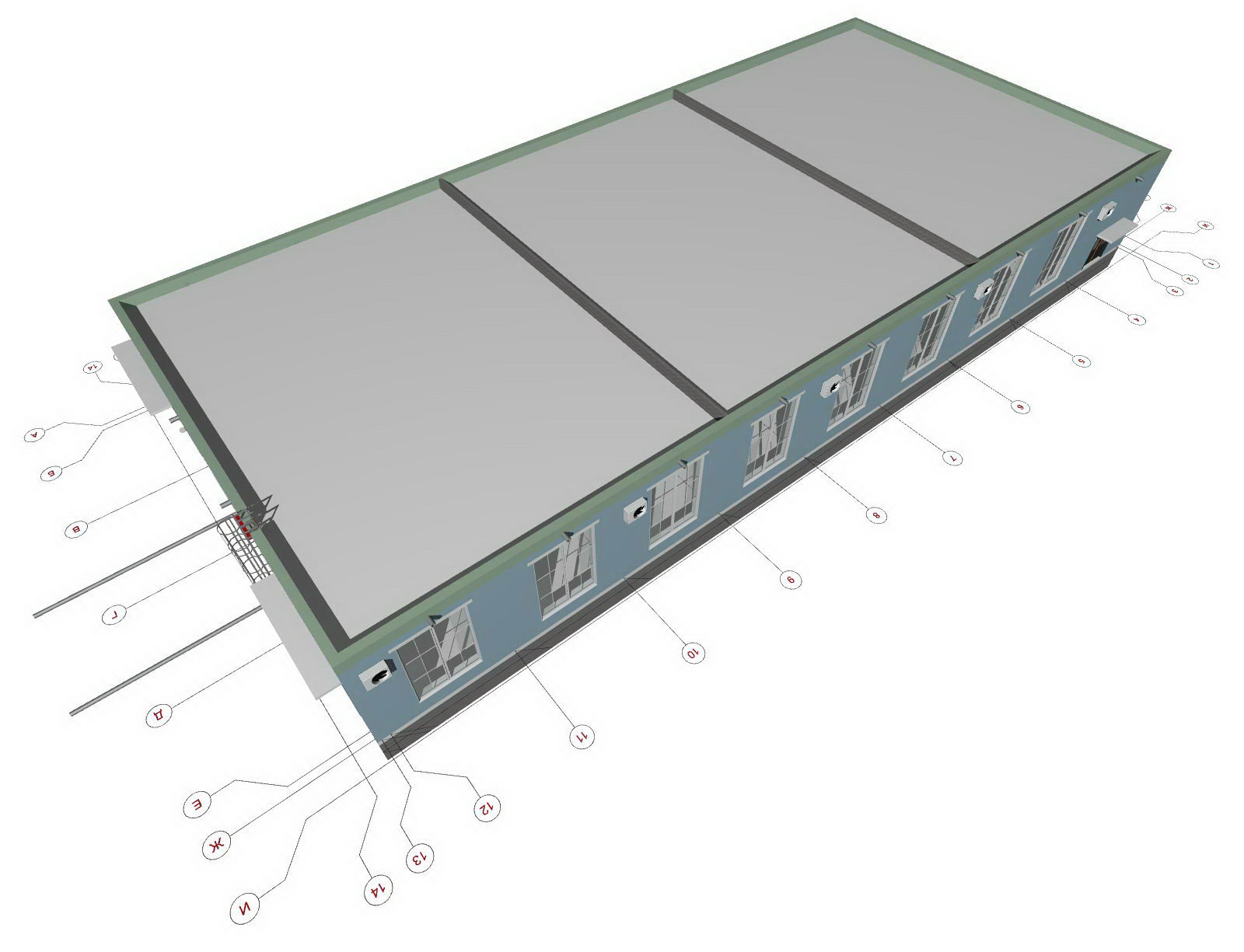

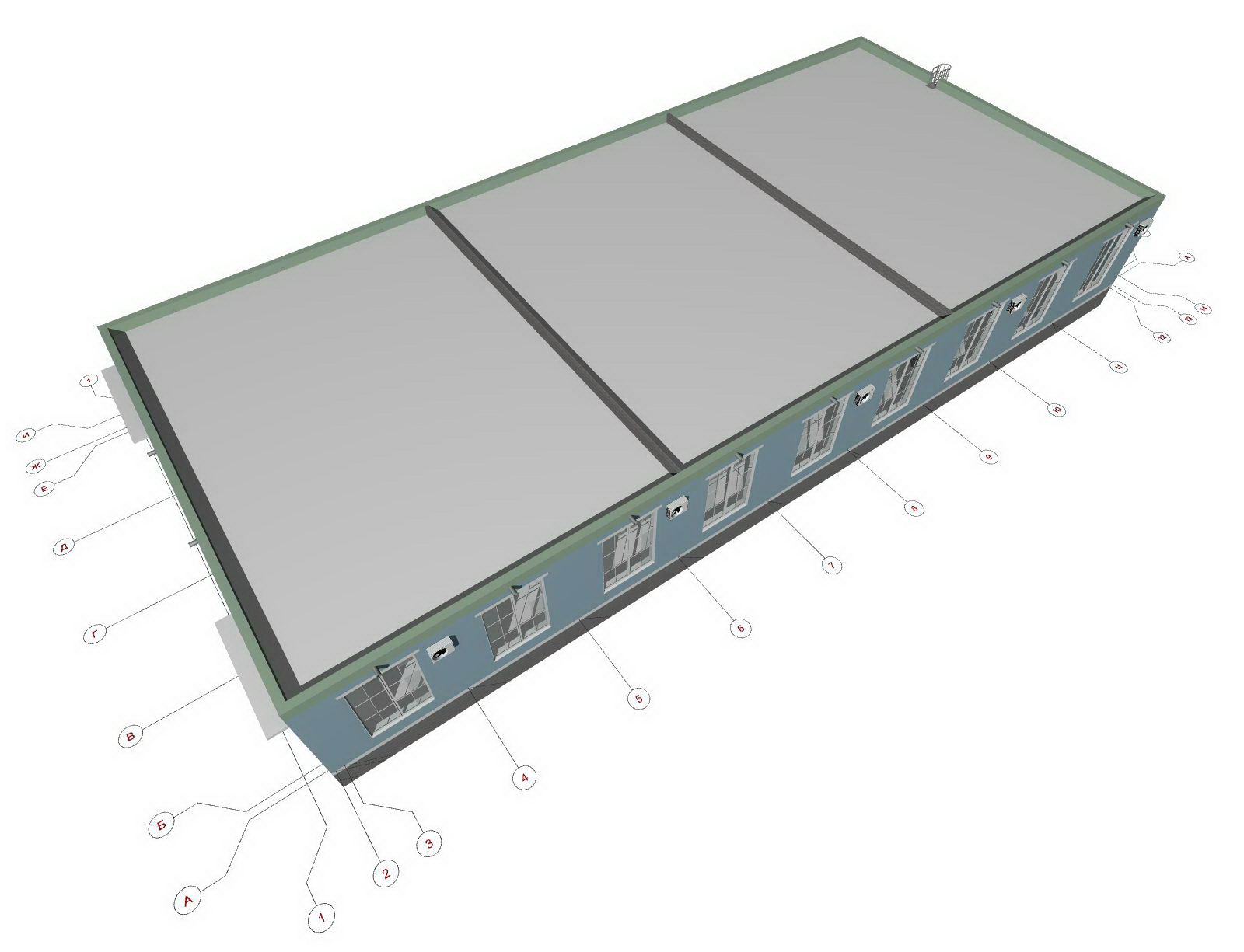

Проект здания для очистных сооружений

Проект здания для очистных сооружений

Проект здания для очистных сооружений

(вариант колористики 2)



Проект здания для очистных сооружений

(вариант колористики 2)

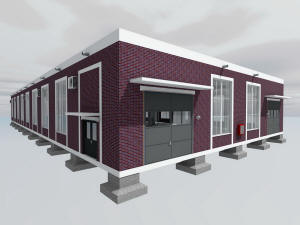

Проект здания для очистных сооружений

Проект здания для очистных сооружений

Проект здания для очистных сооружений

(вариант колористики 3)



Проект здания для очистных сооружений

(вариант колористики 3)



Проект здания для очистных сооружений

Проект здания для очистных сооружений

Проект здания для очистных сооружений



Проект здания для очистных сооружений



Проект здания для очистных сооружений

Проект здания для очистных сооружений

Проект здания для очистных сооружений



Проект здания для очистных сооружений



Проект здания для очистных сооружений

Проект здания для очистных сооружений

Проект здания для очистных сооружений



Проект здания для очистных сооружений



Проект здания для очистных сооружений

Проект здания для очистных сооружений

Проект здания для очистных сооружений



Проект здания для очистных сооружений

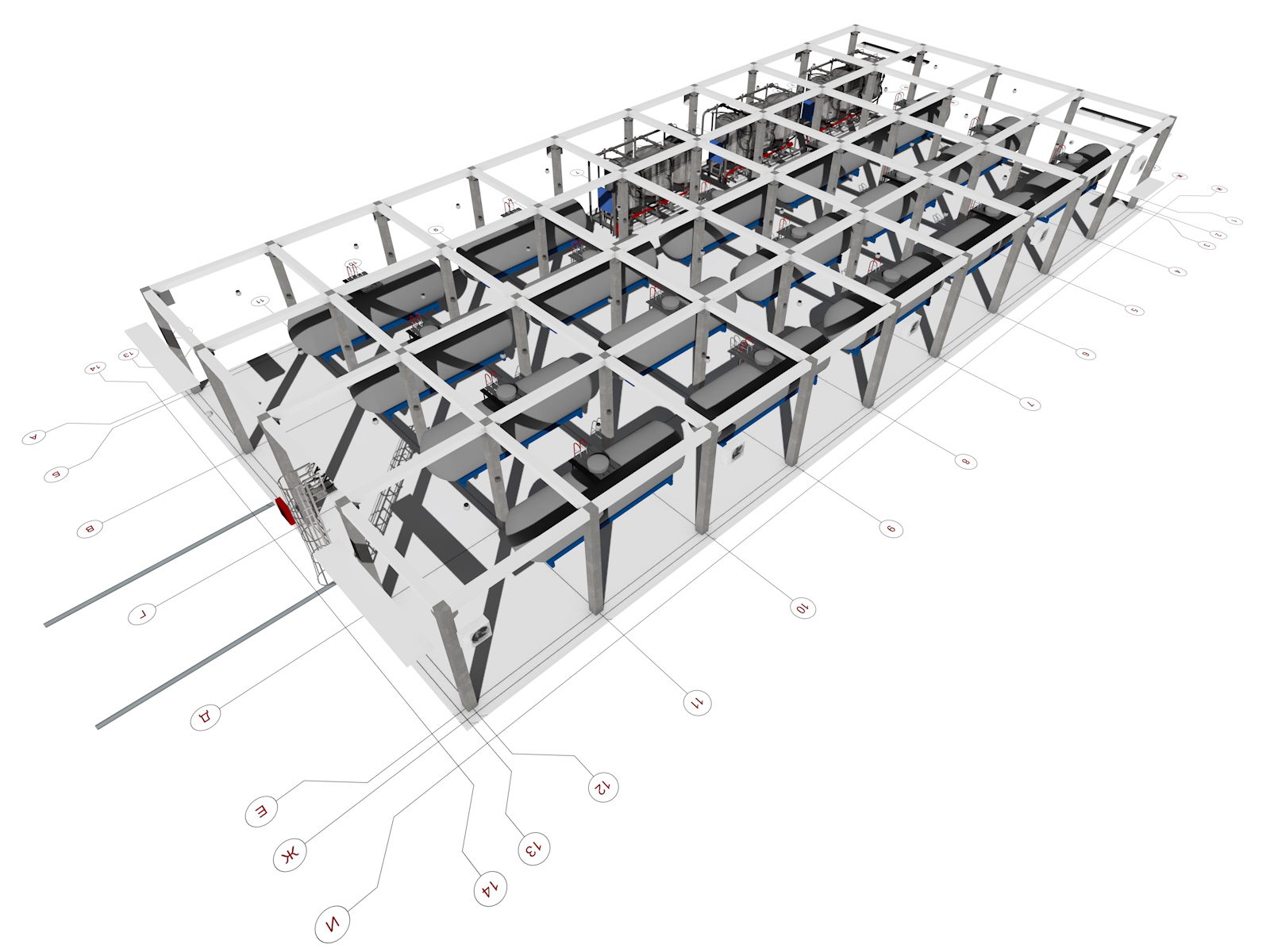

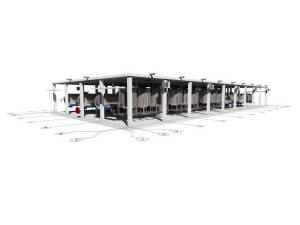

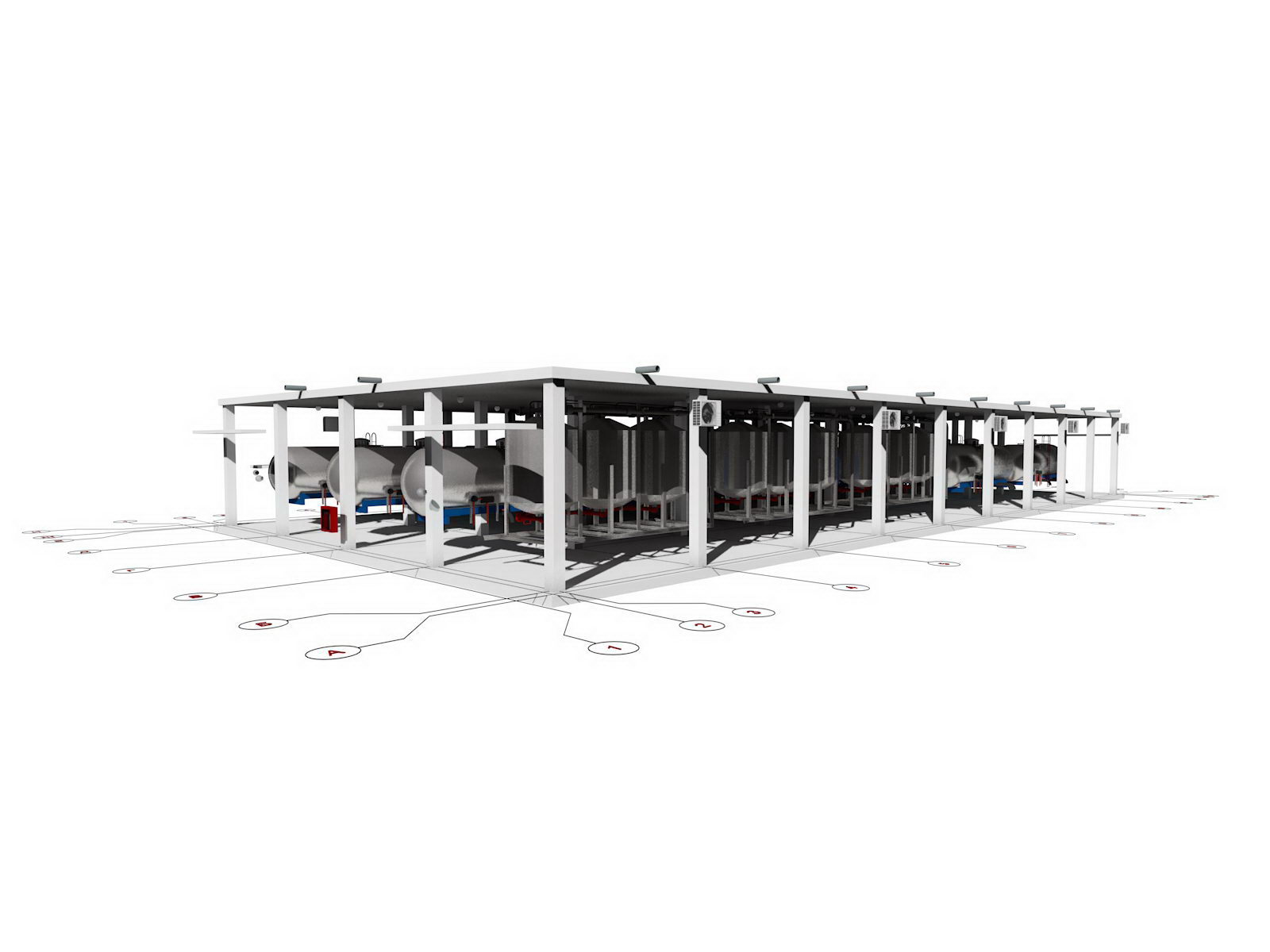

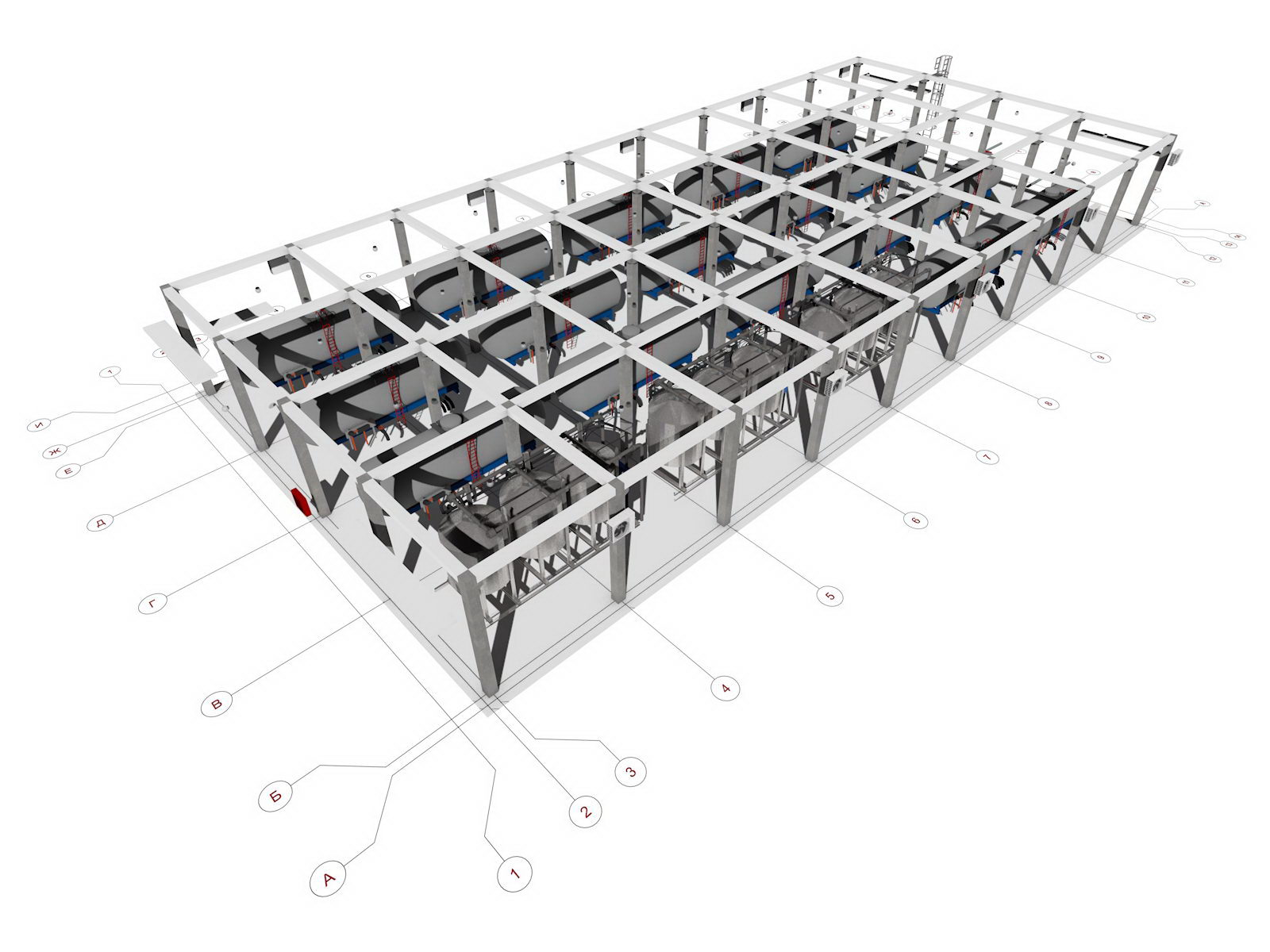

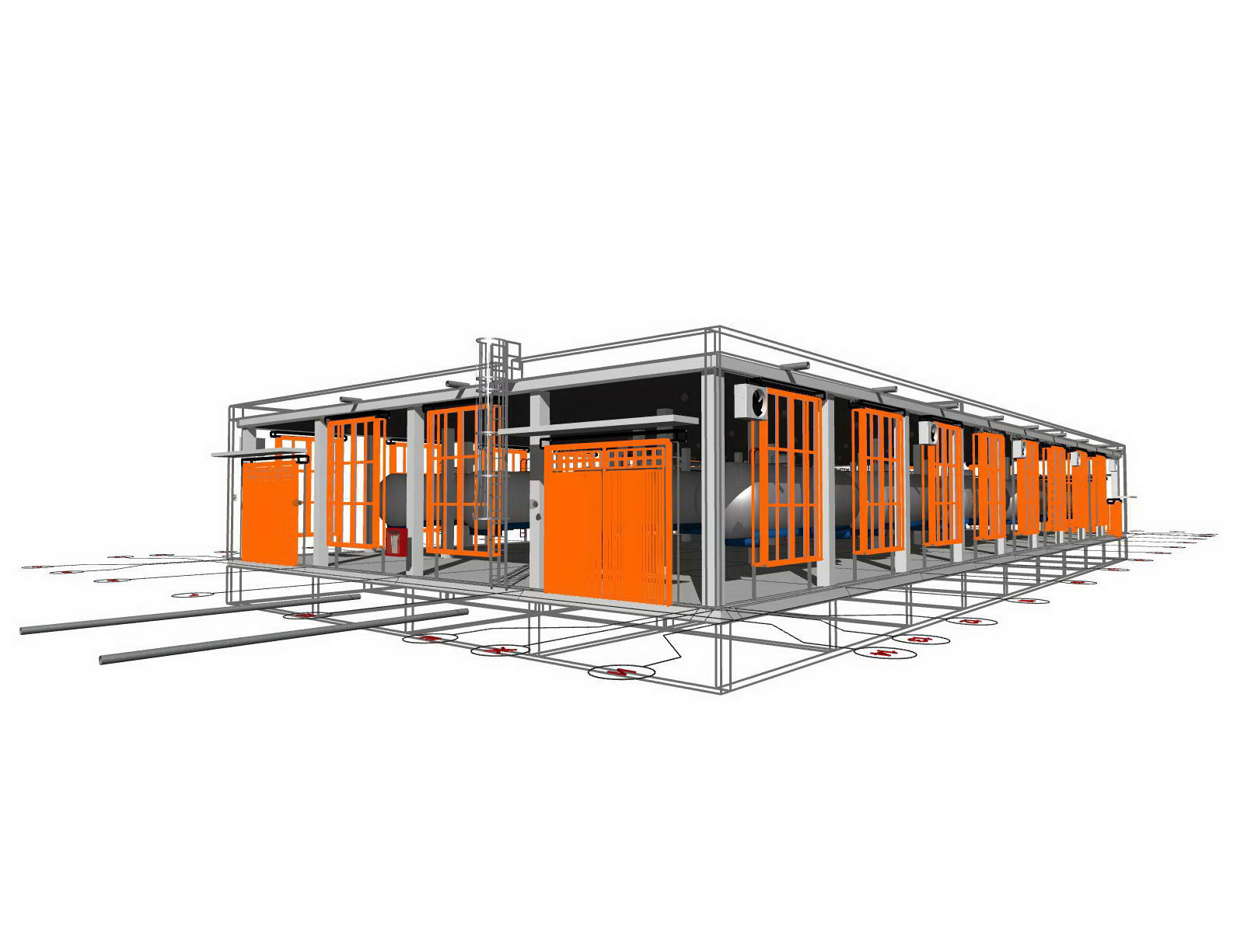

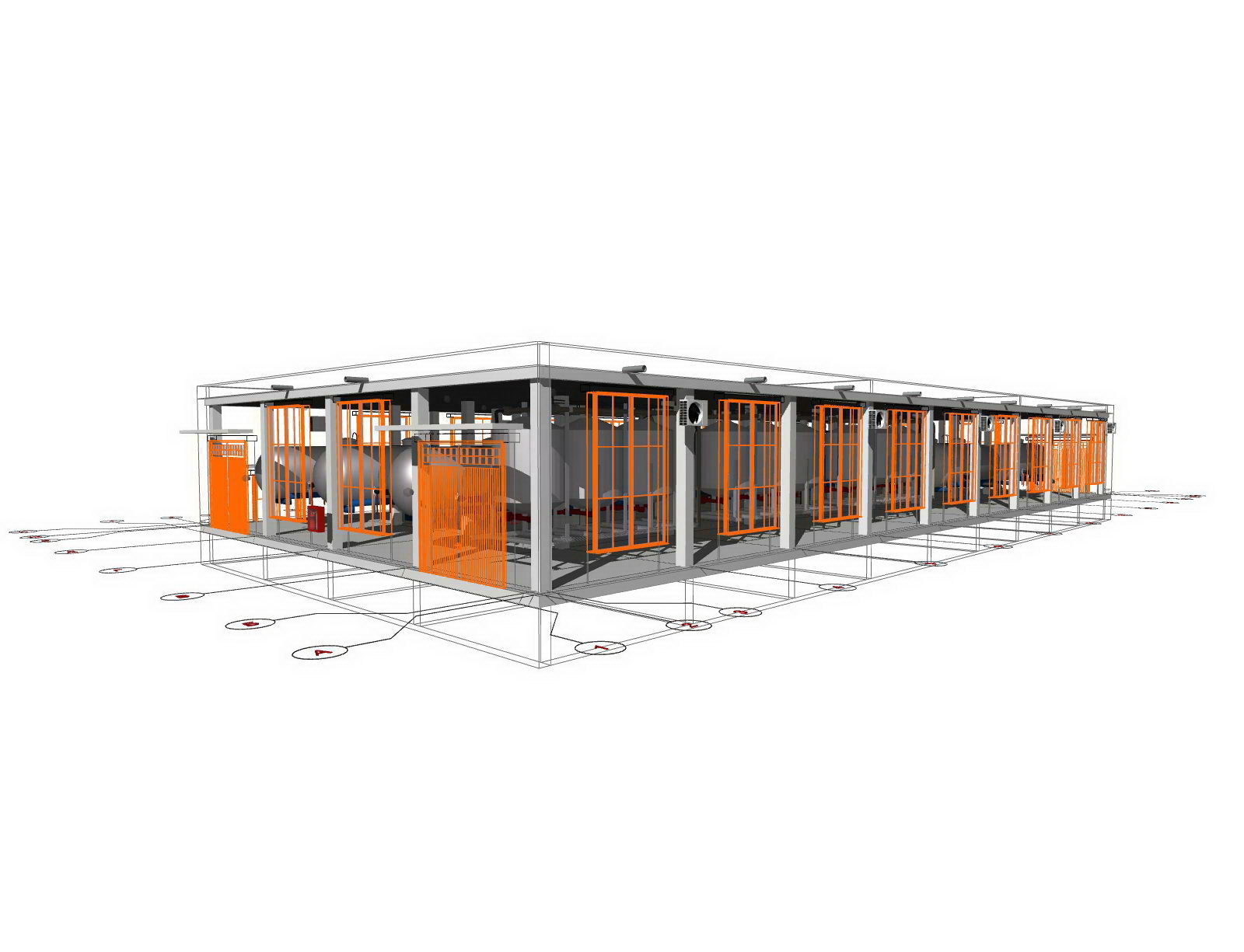

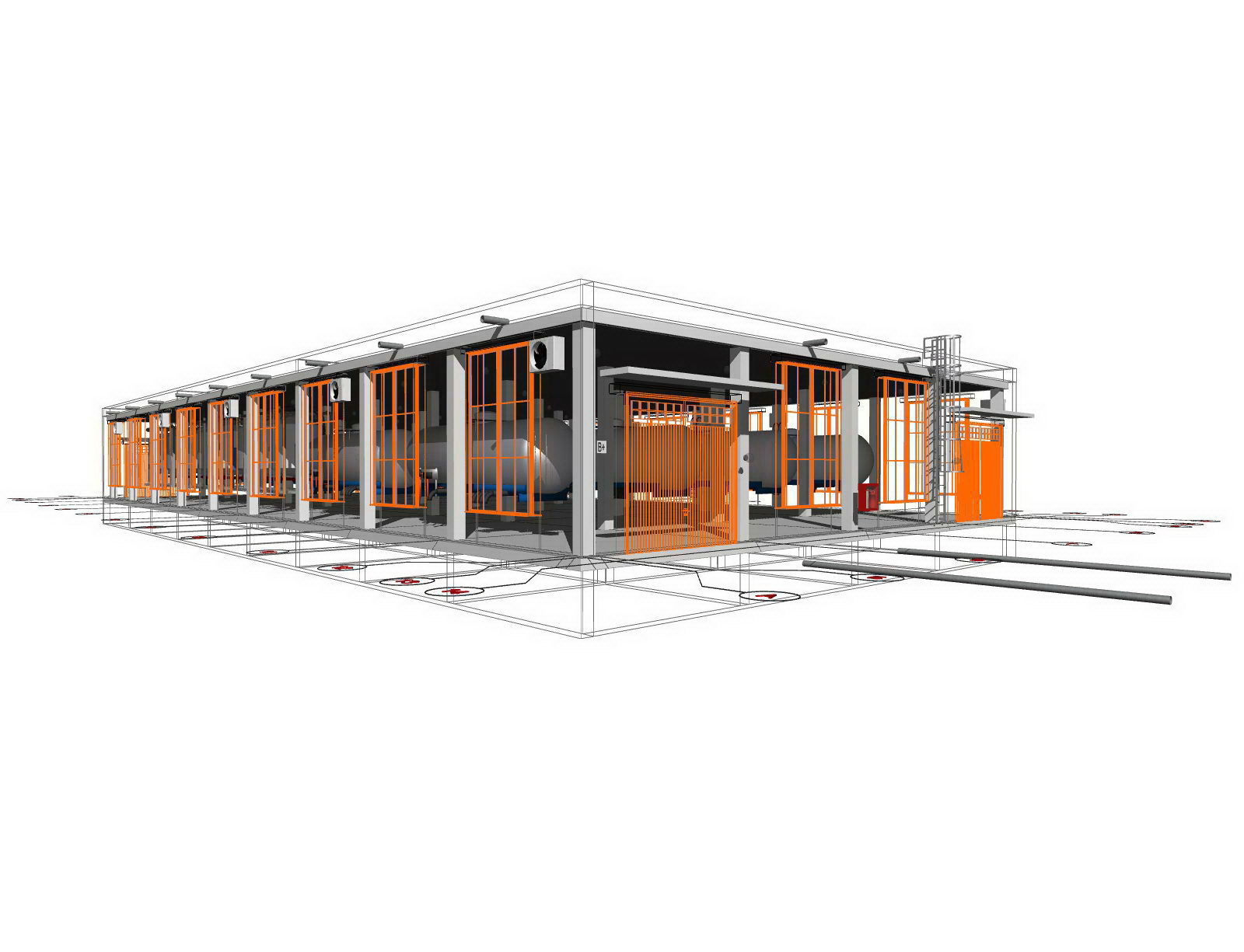

Каркас производственного здания для очистных сооружений

Каркас производственного здания для очистных сооружений

Каркас производственного здания для очистных сооружений



Каркас производственного здания для очистных сооружений



Каркас производственного здания для очистных сооружений

Каркас производственного здания для очистных сооружений

Каркас производственного здания для очистных сооружений



Каркас производственного здания для очистных сооружений



Каркас производственного здания для очистных сооружений

Каркас производственного здания для очистных сооружений

Каркас производственного здания для очистных сооружений



Каркас производственного здания для очистных сооружений



Каркас производственного здания для очистных сооружений

Каркас производственного здания для очистных сооружений

Каркас производственного здания для очистных сооружений



Каркас производственного здания для очистных сооружений

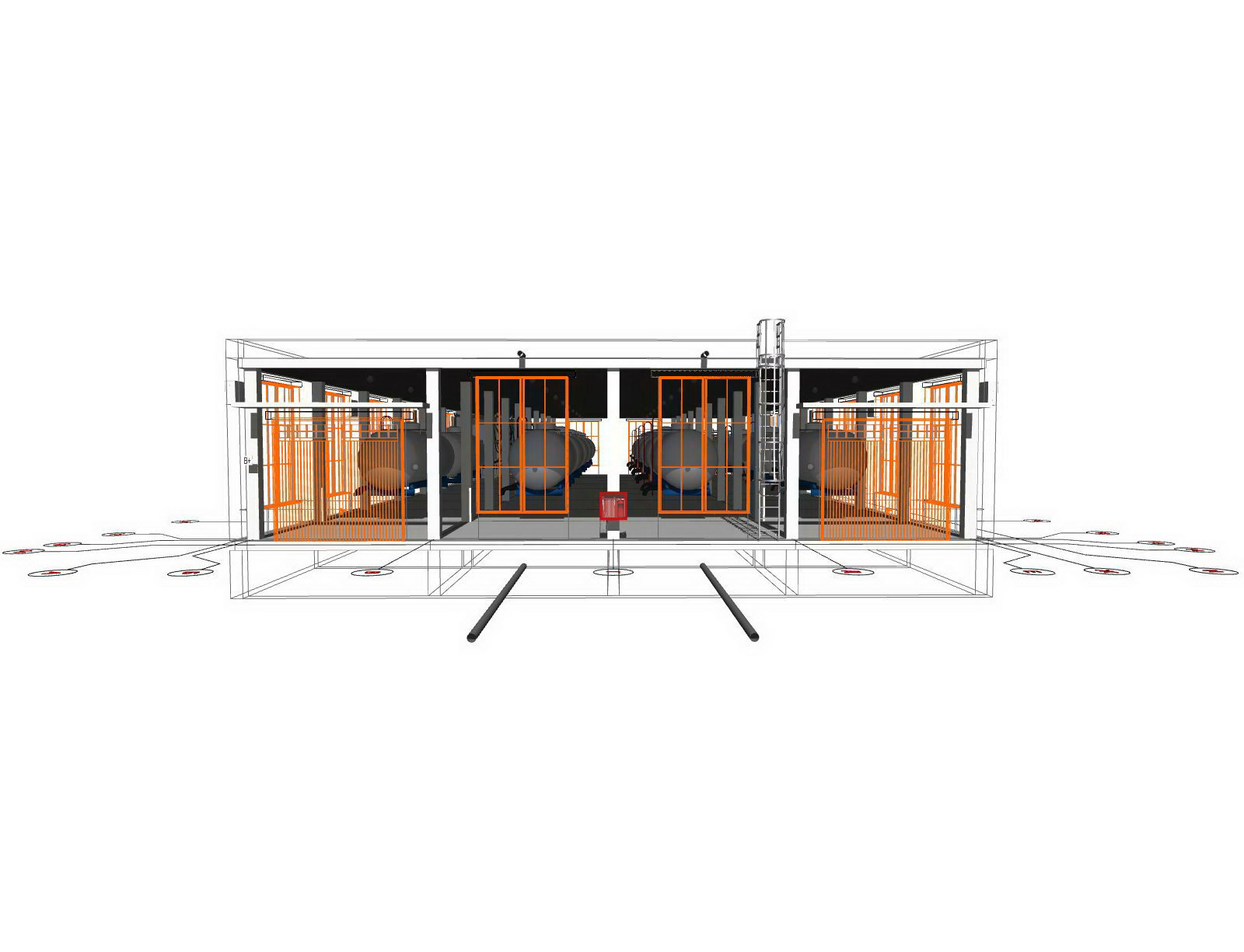

Каркас производственного здания для водоподготовки

Каркас производственного здания для водоподготовки

Каркас производственного здания для водоподготовки



Каркас производственного здания для водоподготовки



Каркас производственного здания для водоподготовки

Каркас производственного здания для водоподготовки

Каркас производственного здания для водоподготовки



Каркас производственного здания для водоподготовки



Каркас производственного здания для водоподготовки

Каркас производственного здания для водоподготовки

Каркас производственного здания для водоподготовки



Каркас производственного здания для водоподготовки



Каркас производственного здания для водоподготовки

Каркас производственного здания для водоподготовки

Каркас производственного здания для водоподготовки



Каркас производственного здания для водоподготовки

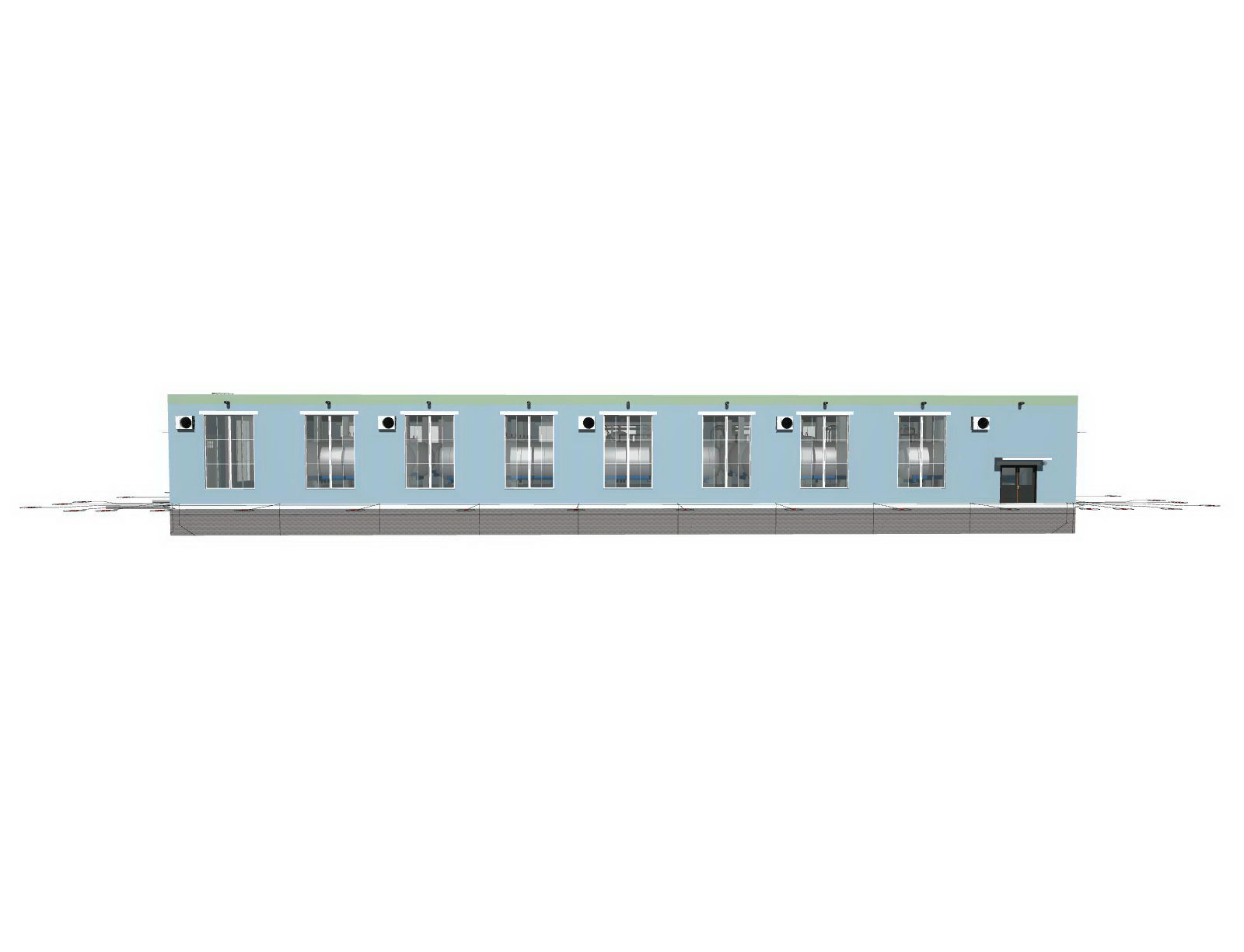

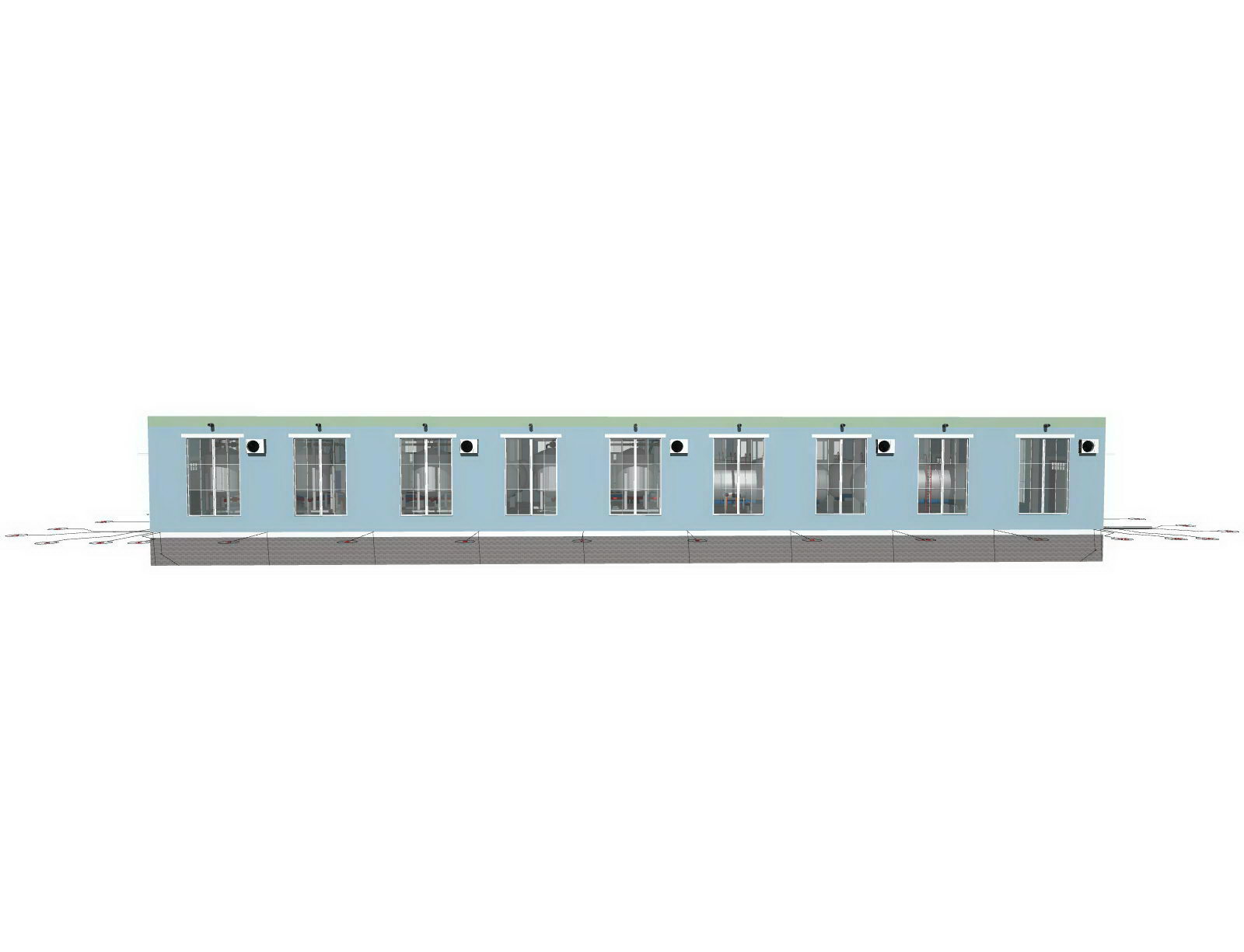

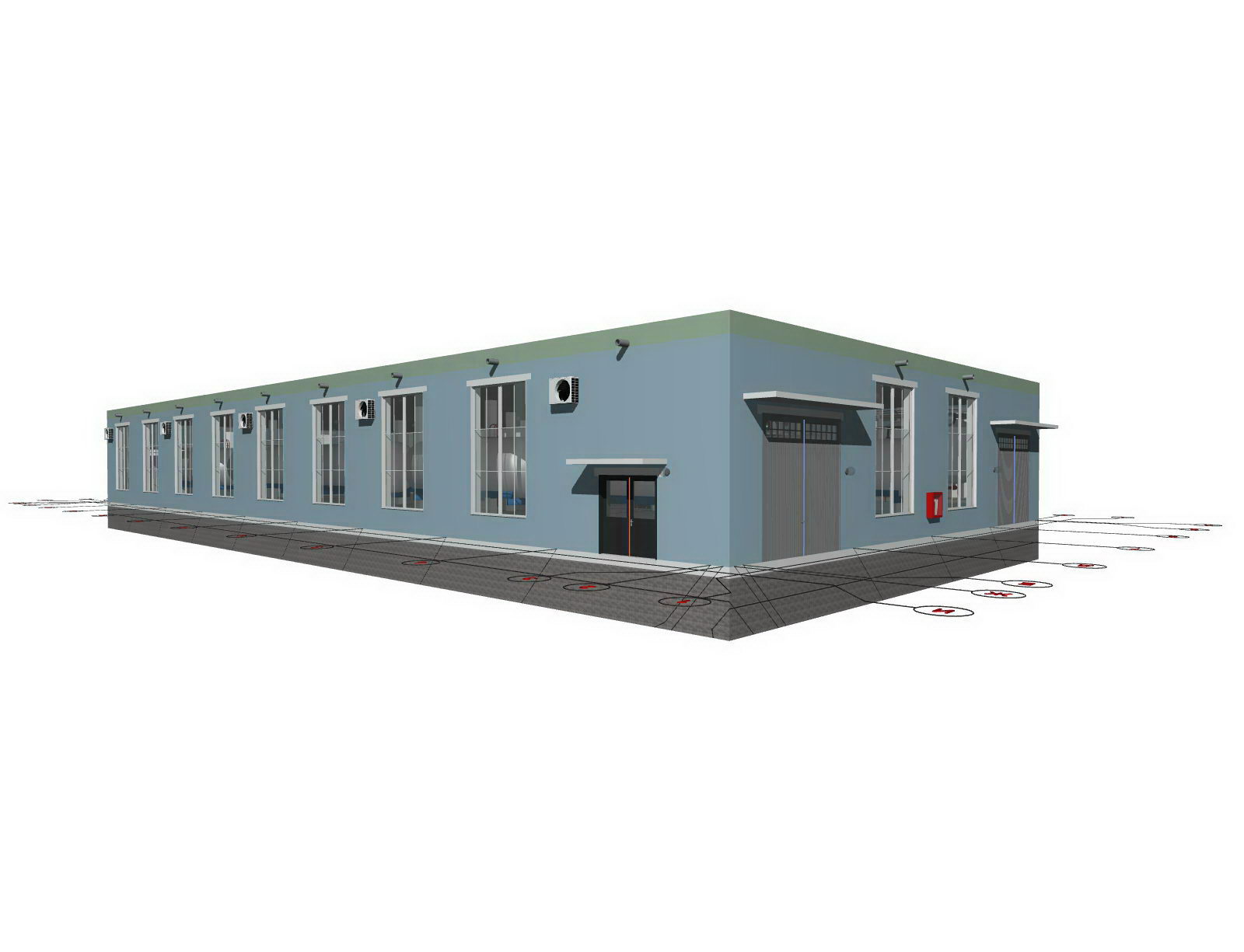

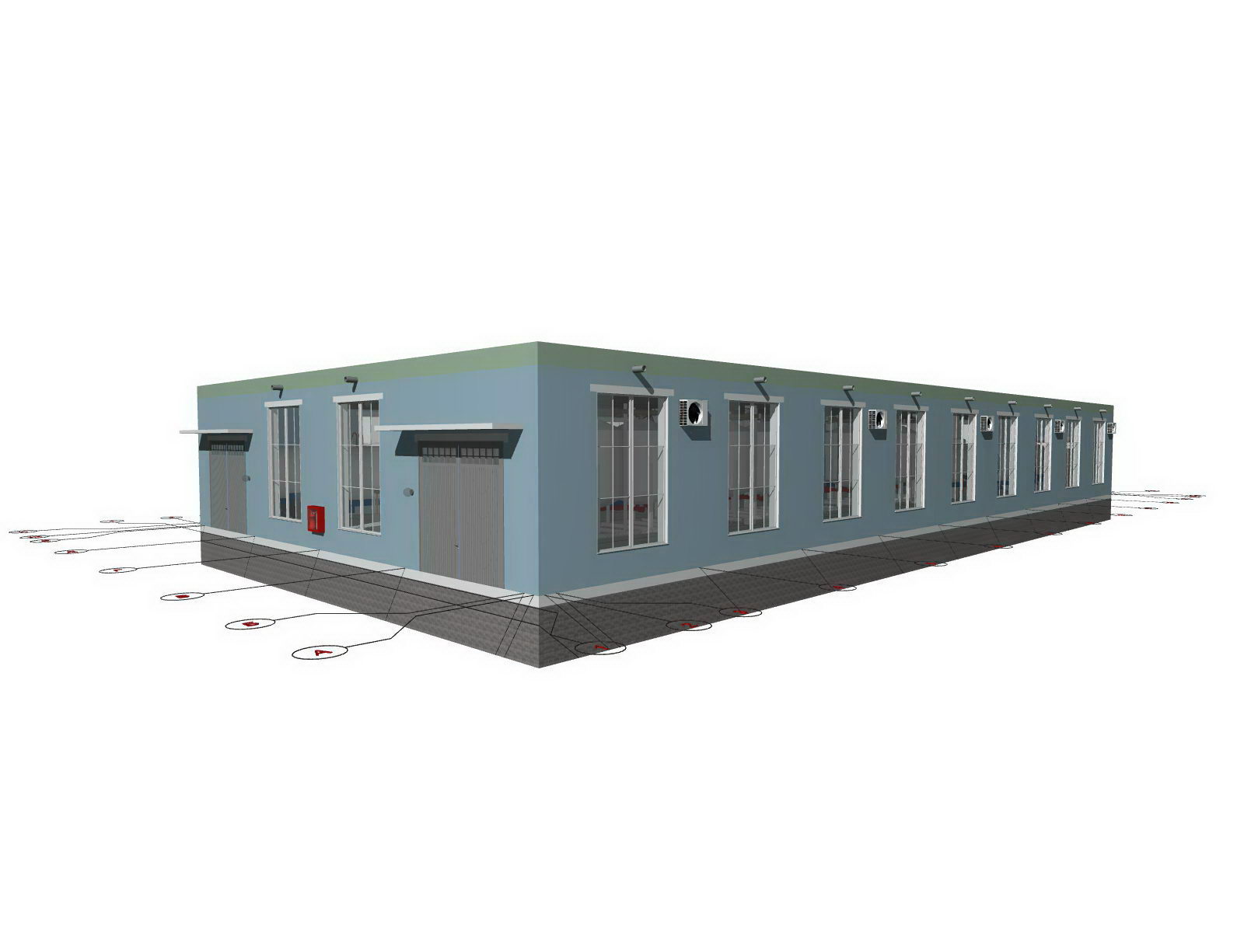

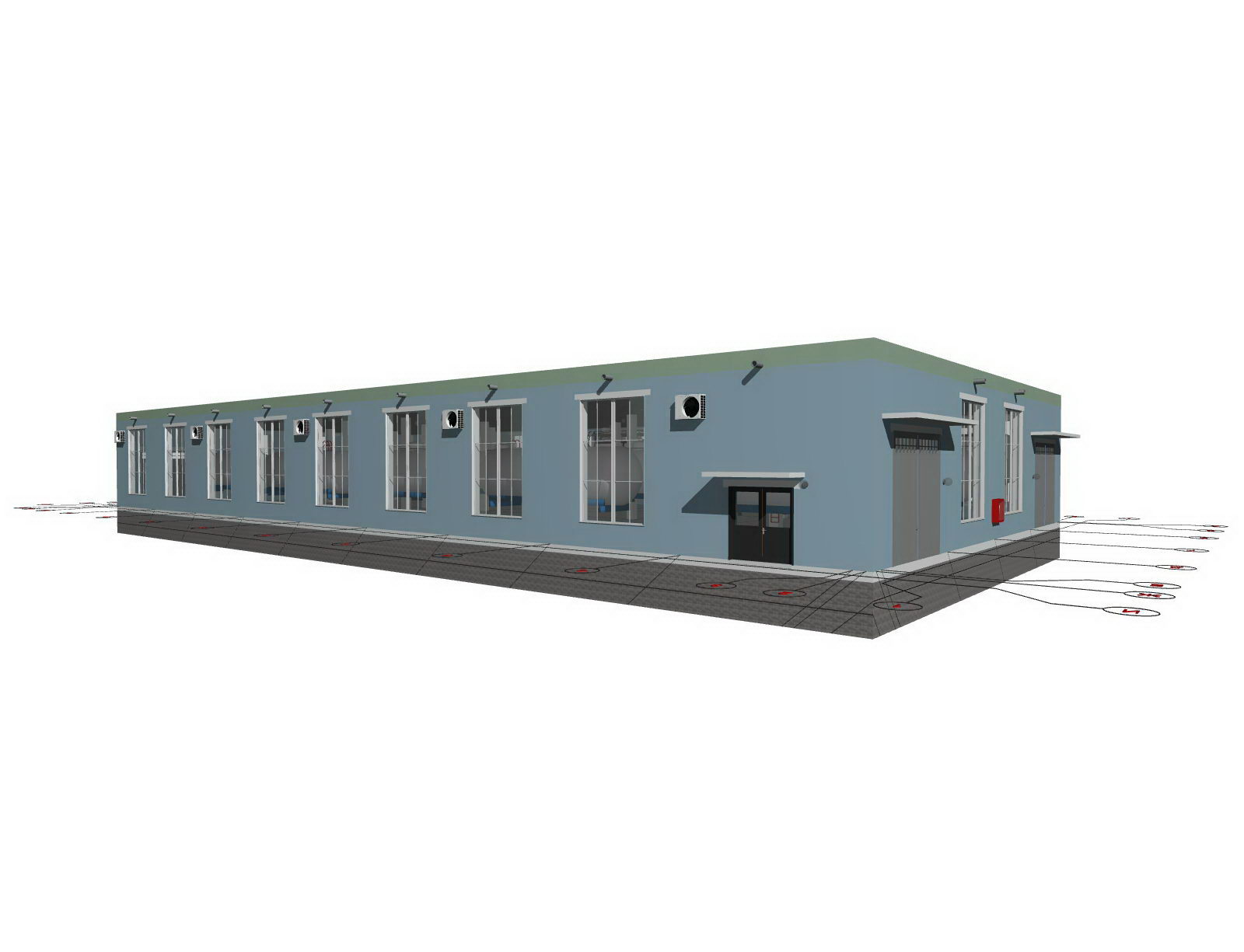

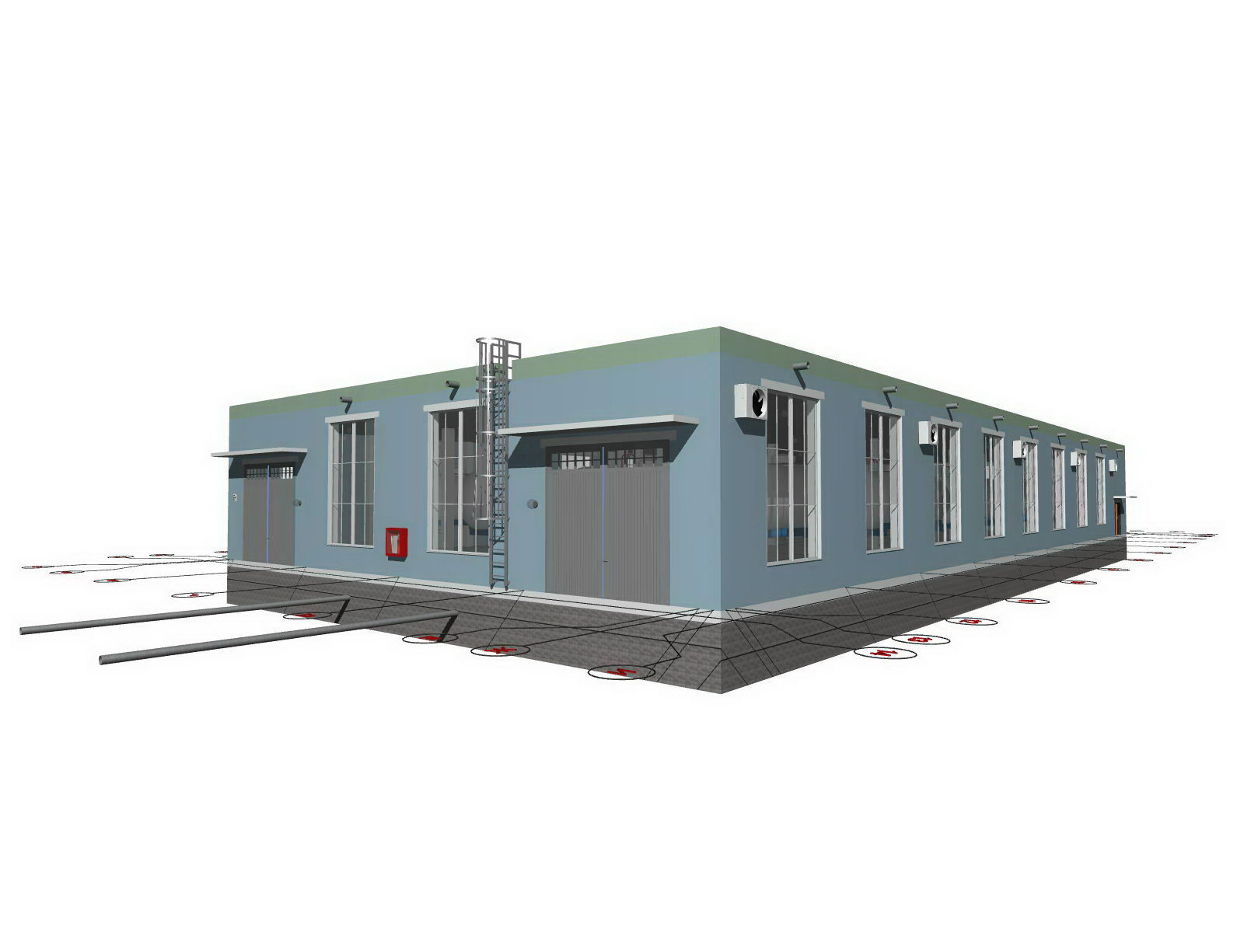

3D вид производственного здания для водоподготовки

3D вид производственного здания для водоподготовки

3D вид производственного здания для водоподготовки



3D вид производственного здания для водоподготовки

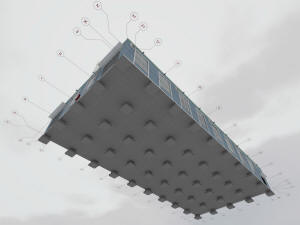

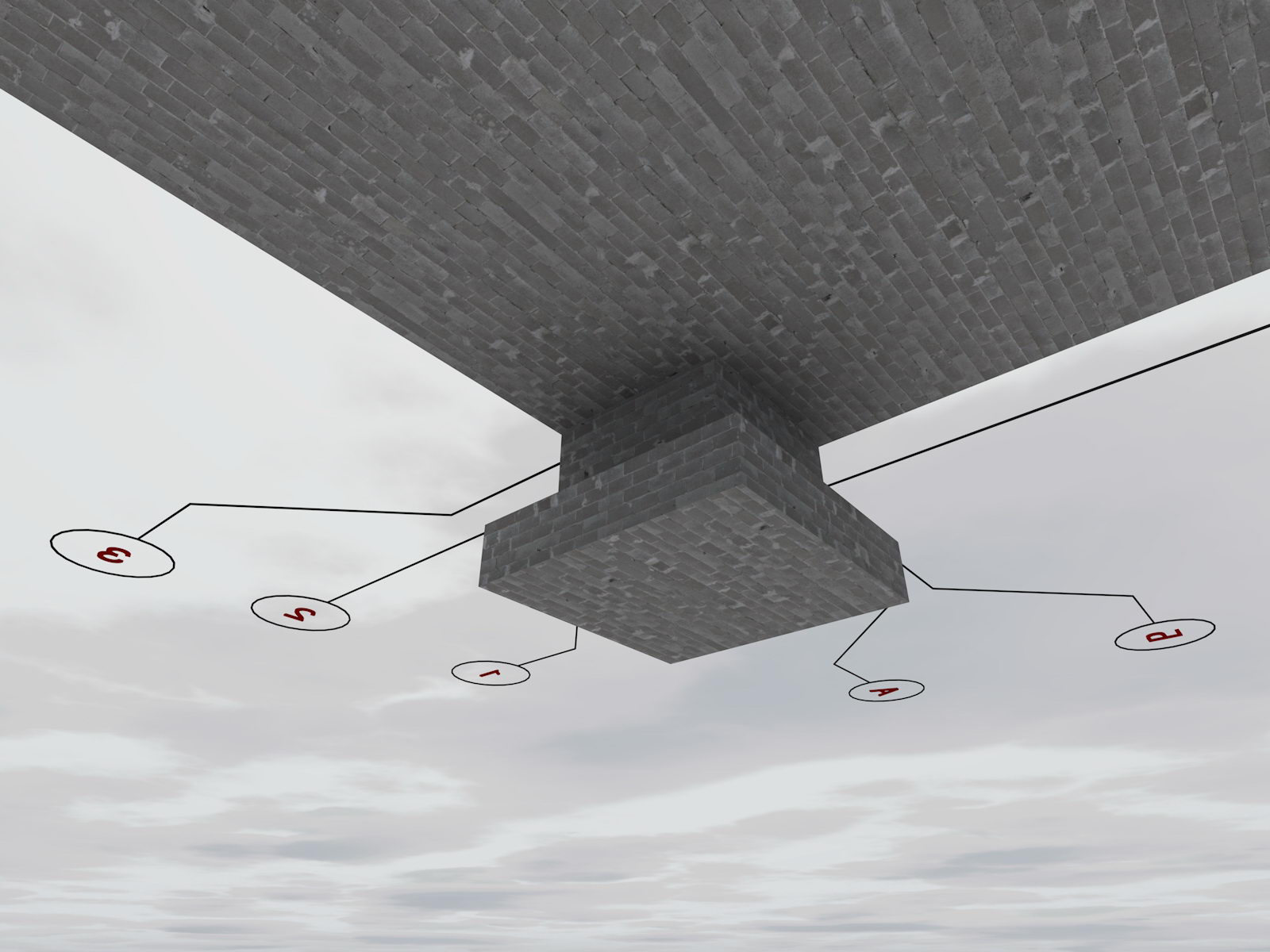

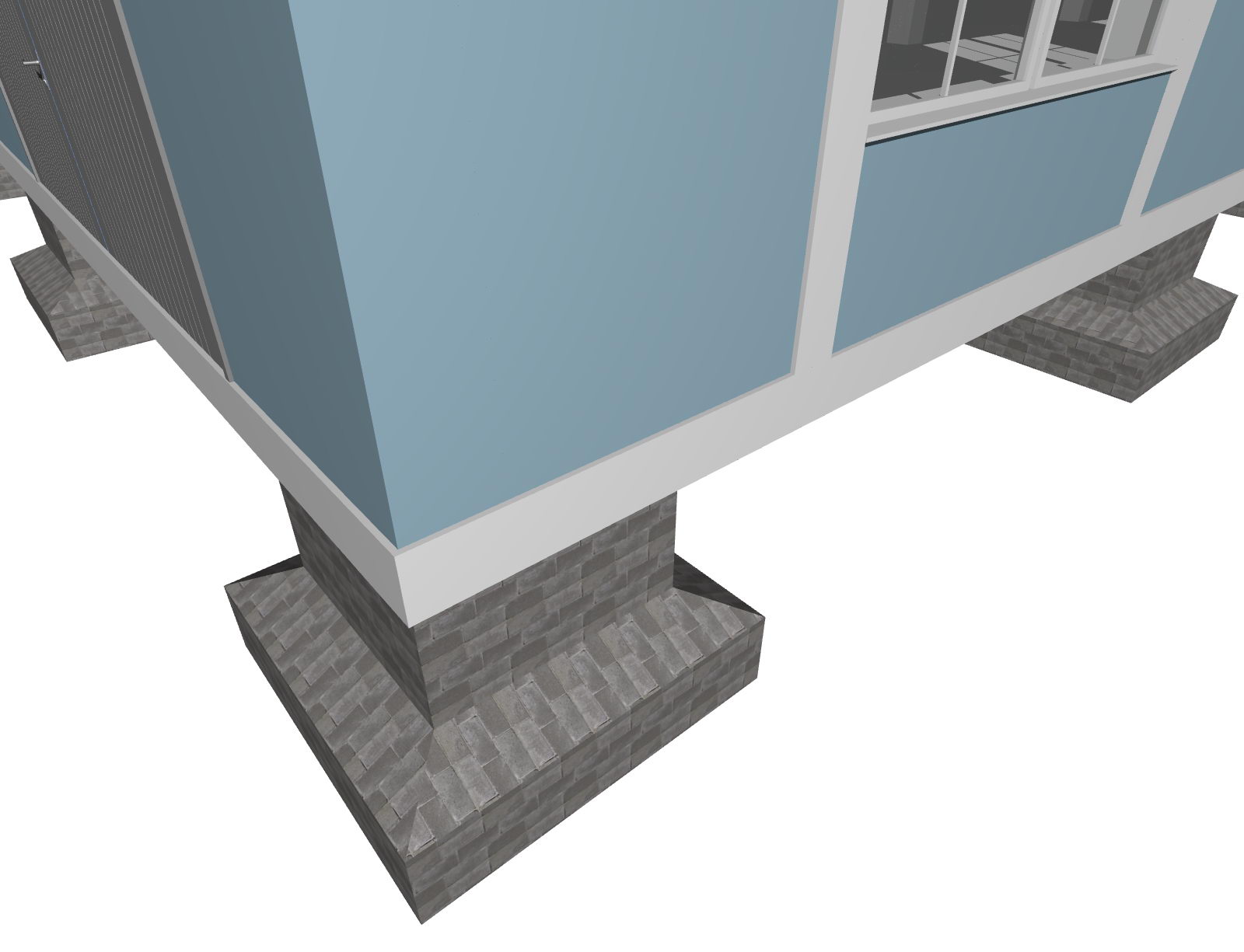

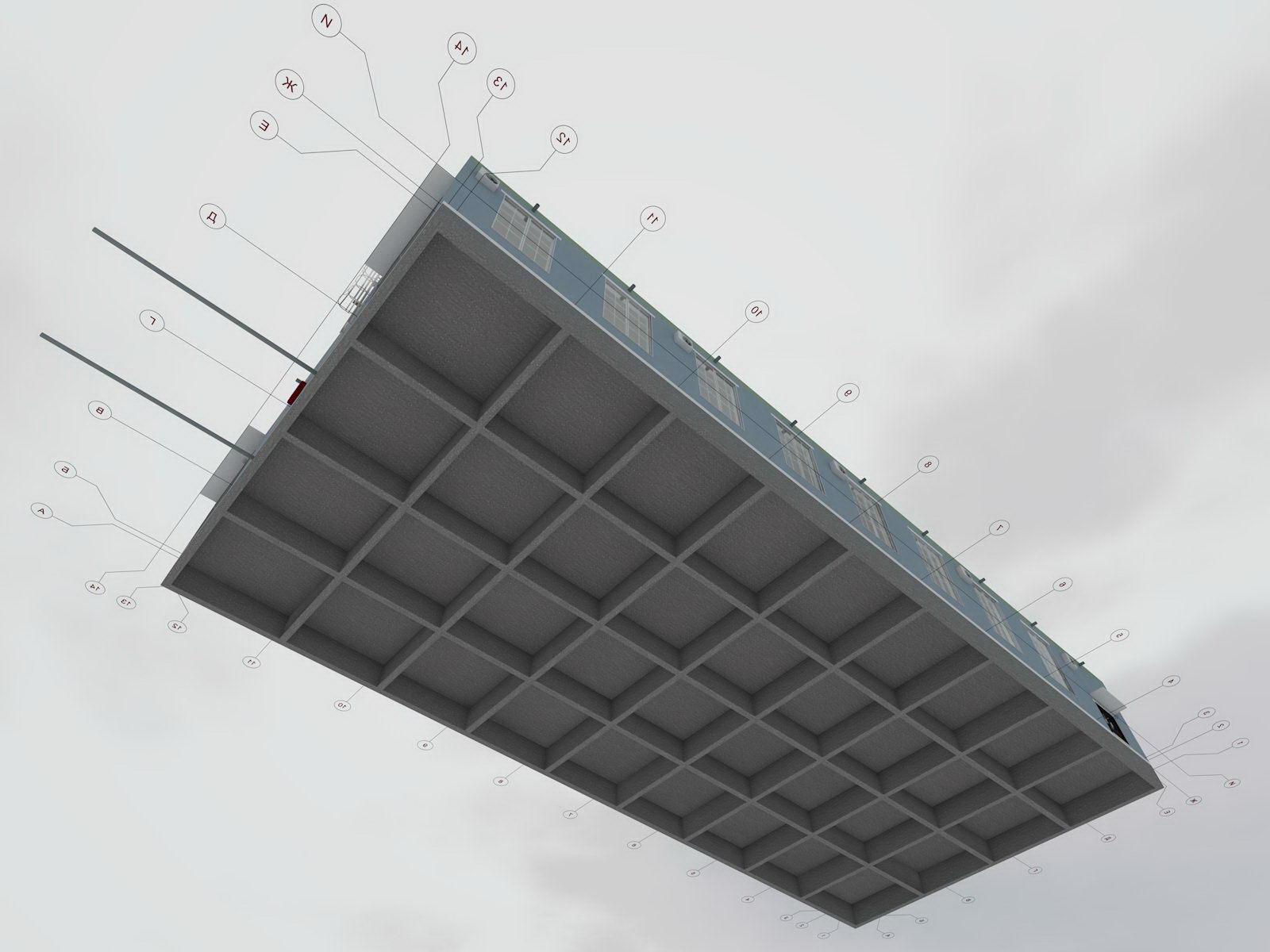

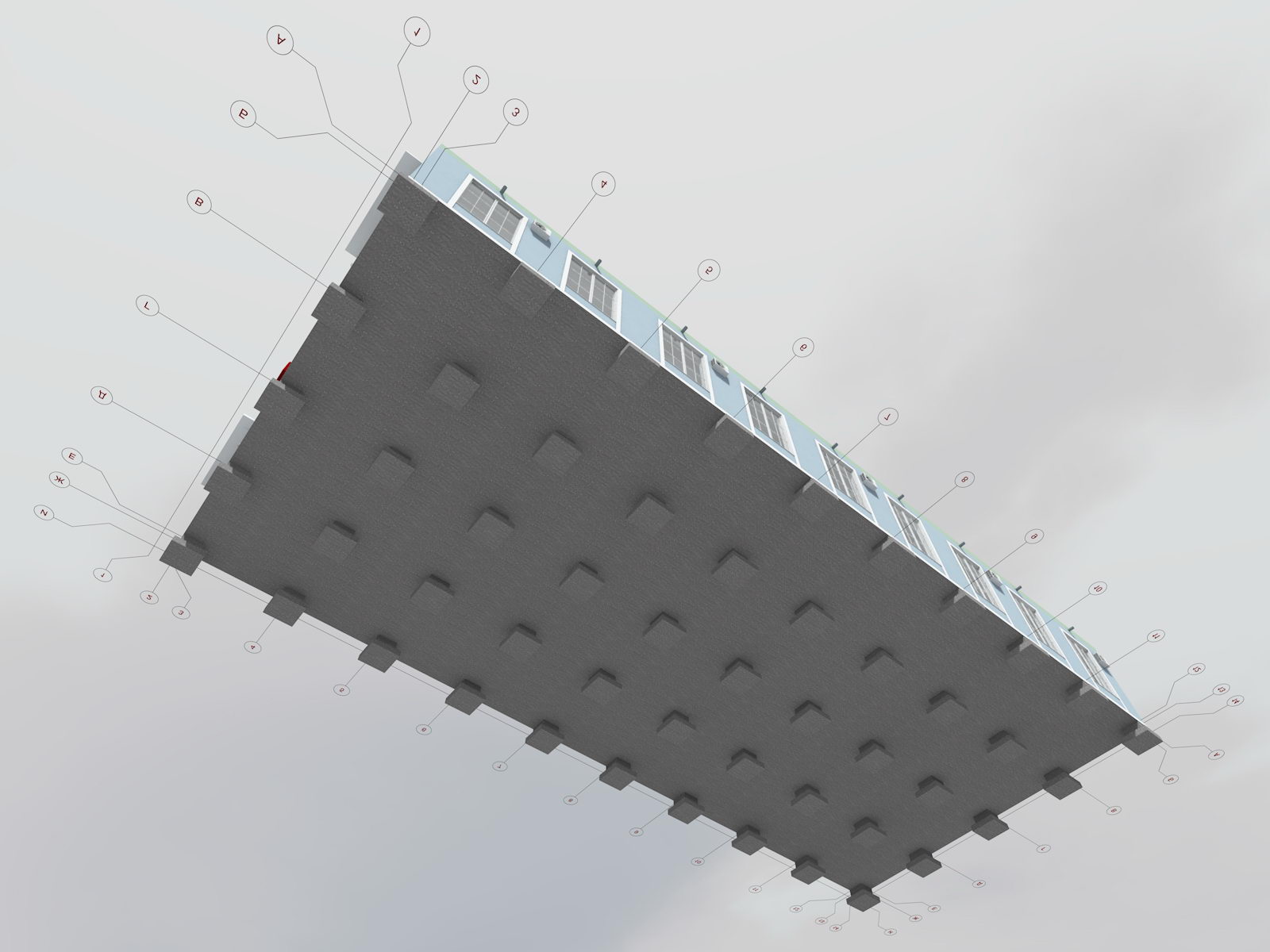

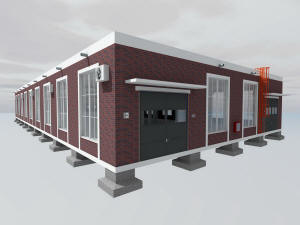

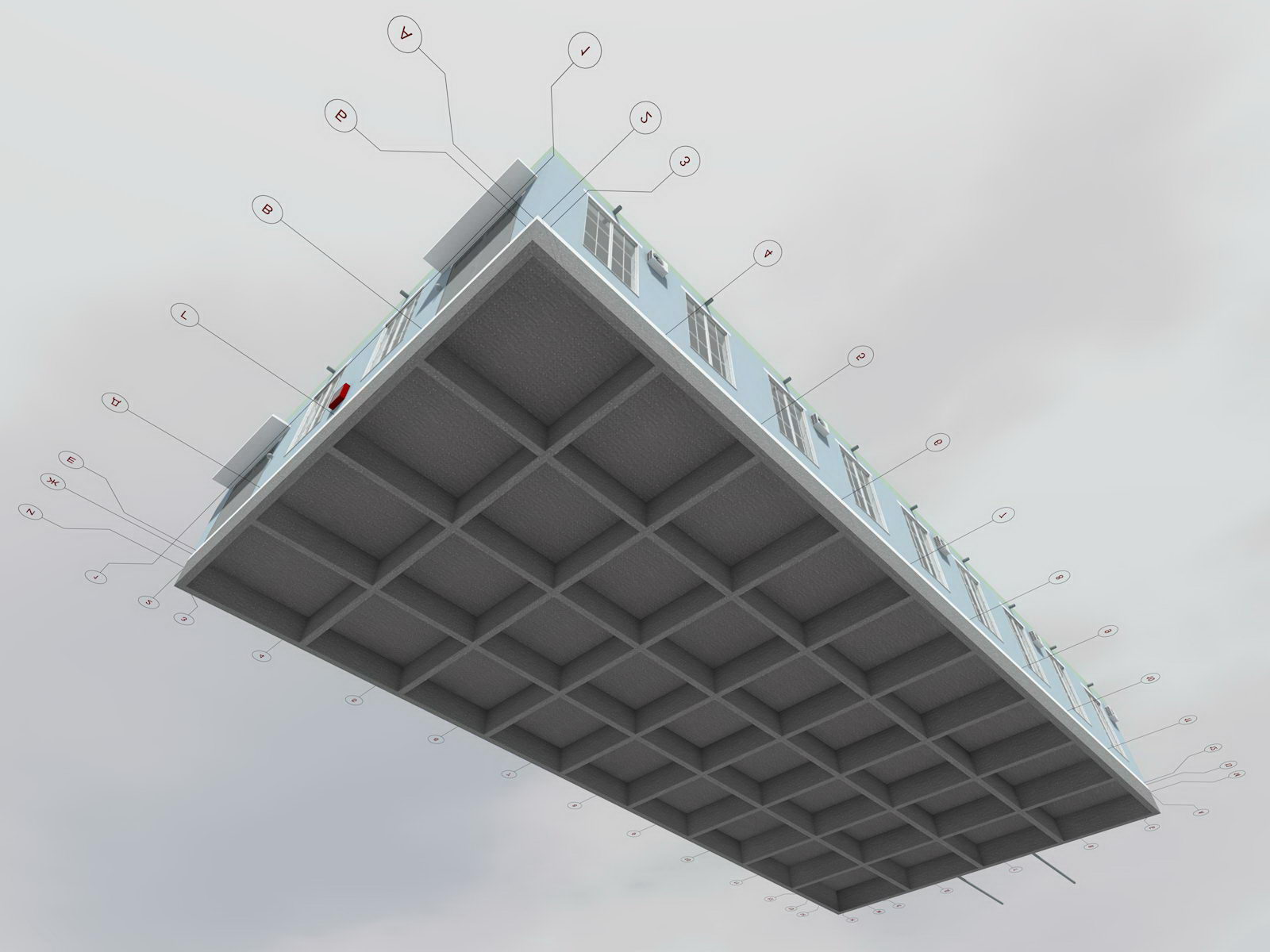

3D вид фундамента производственного здания 3D вид фундамента производственного здания

3D вид фундамента производственного здания



3D вид фундамента производственного здания



3D вид фундамента производственного здания

3D вид фундамента производственного здания

3D вид фундамента производственного здания



3D вид фундамента производственного здания



3D вид фундамента производственного здания

3D вид фундамента производственного здания

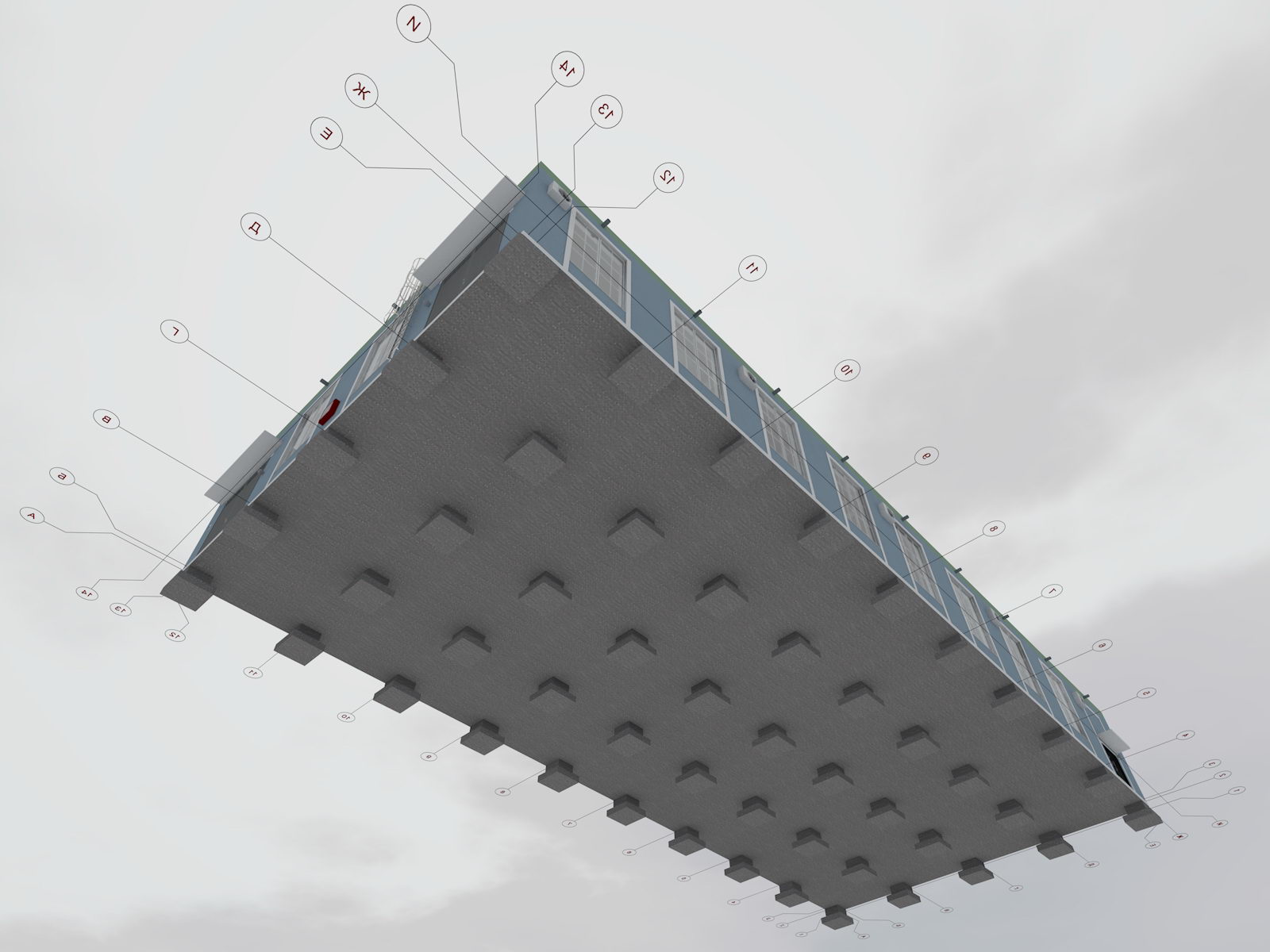

3D вид фундамента производственного здания

(альтернативный вариант)



3D вид фундамента производственного здания

(альтернативный вариант)

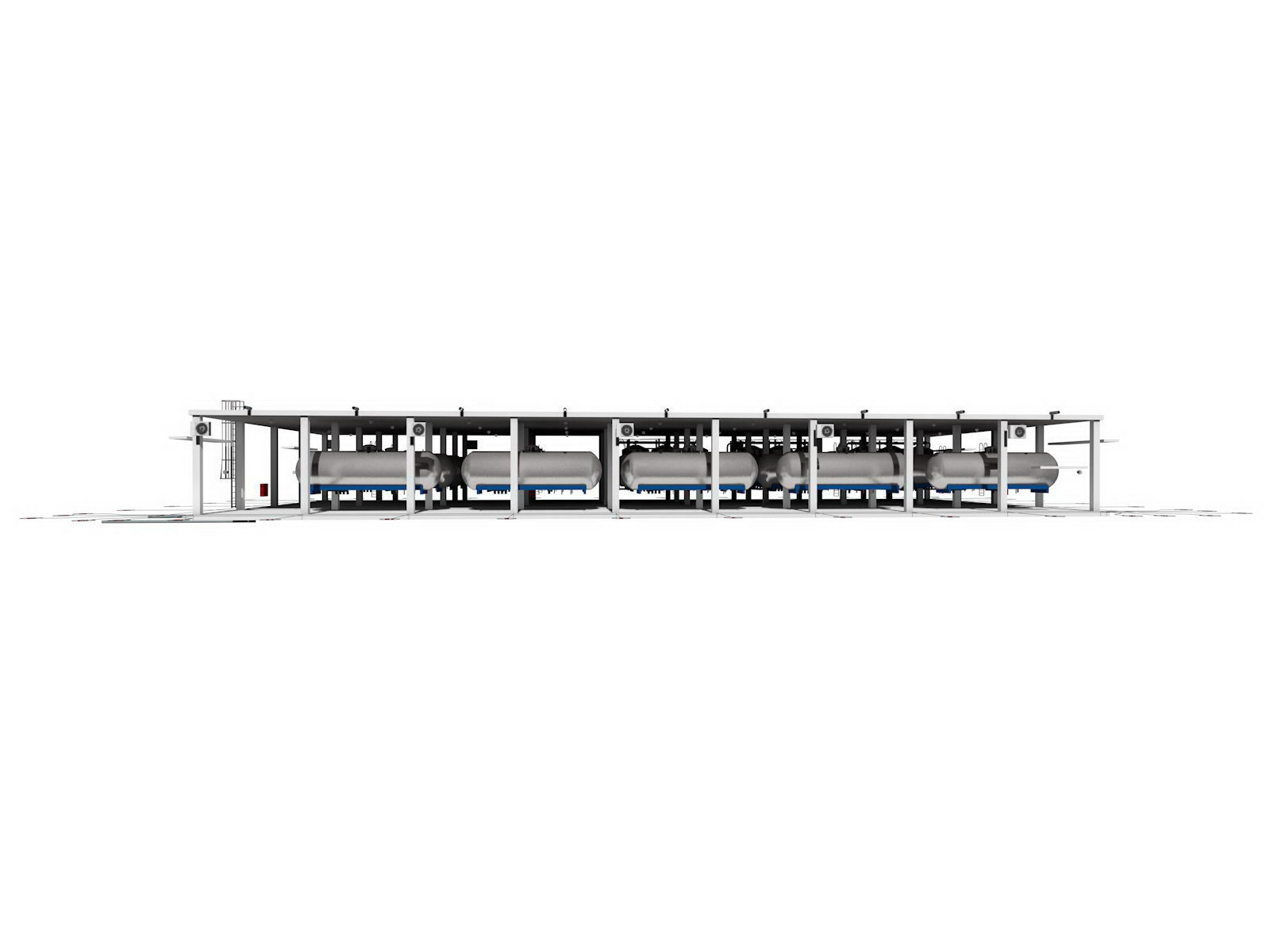

3D вид оборудования для очистки воды

3D вид оборудования для очистки воды

3D вид оборудования для очистки воды



3D вид оборудования для очистки воды



3D вид оборудования для очистки воды

3D вид оборудования для очистки воды

3D вид оборудования для очистки воды



3D вид оборудования для очистки воды



3D вид оборудования для очистки воды

3D вид оборудования для очистки воды

3D вид оборудования для очистки воды



3D вид оборудования для очистки воды



3D вид оборудования для очистки воды

3D вид оборудования для очистки воды

3D вид оборудования для очистки воды



3D вид оборудования для очистки воды



3D вид оборудования для очистки воды

3D вид оборудования для очистки воды

3D вид оборудования для очистки воды



3D вид оборудования для очистки воды

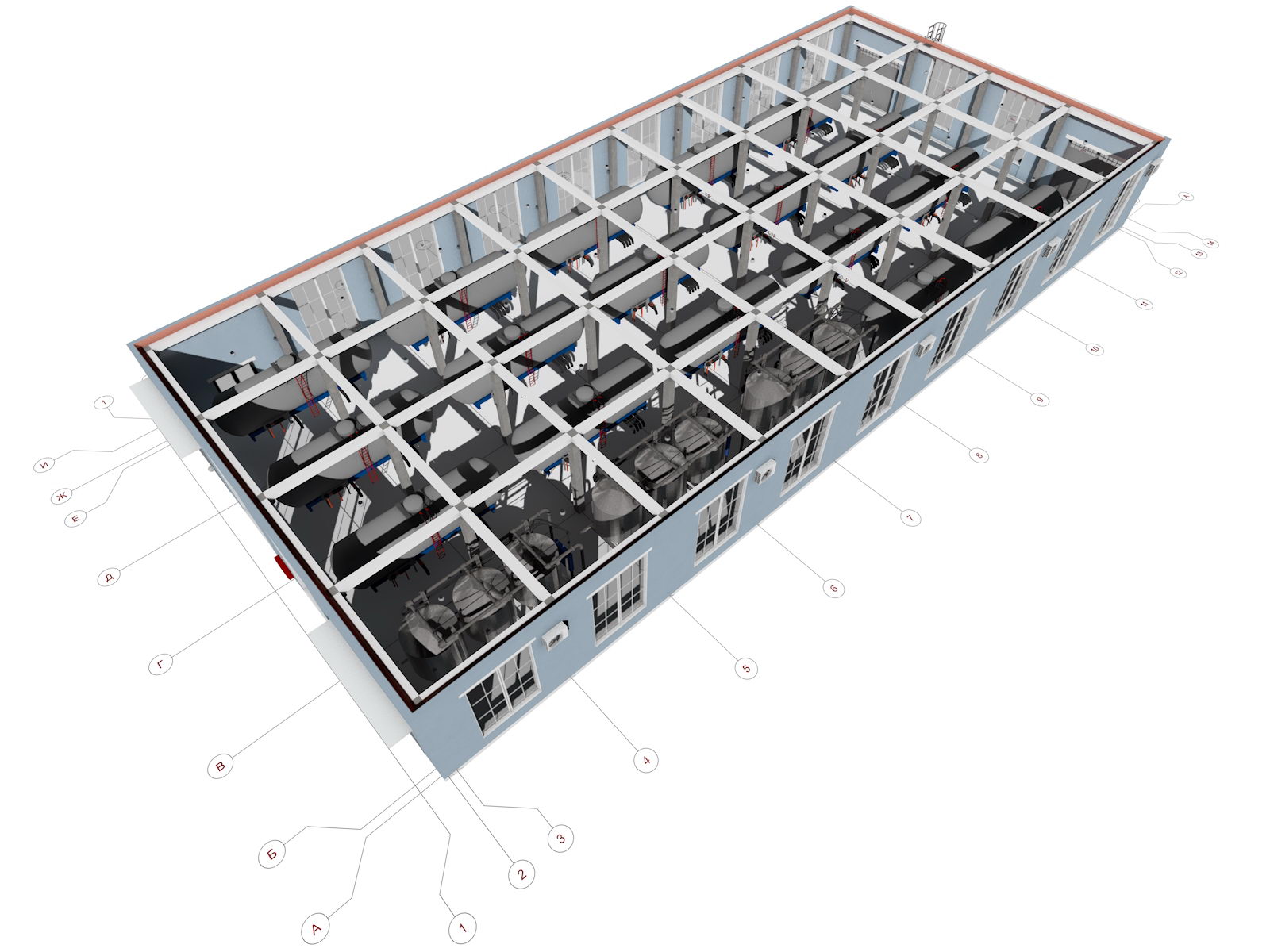

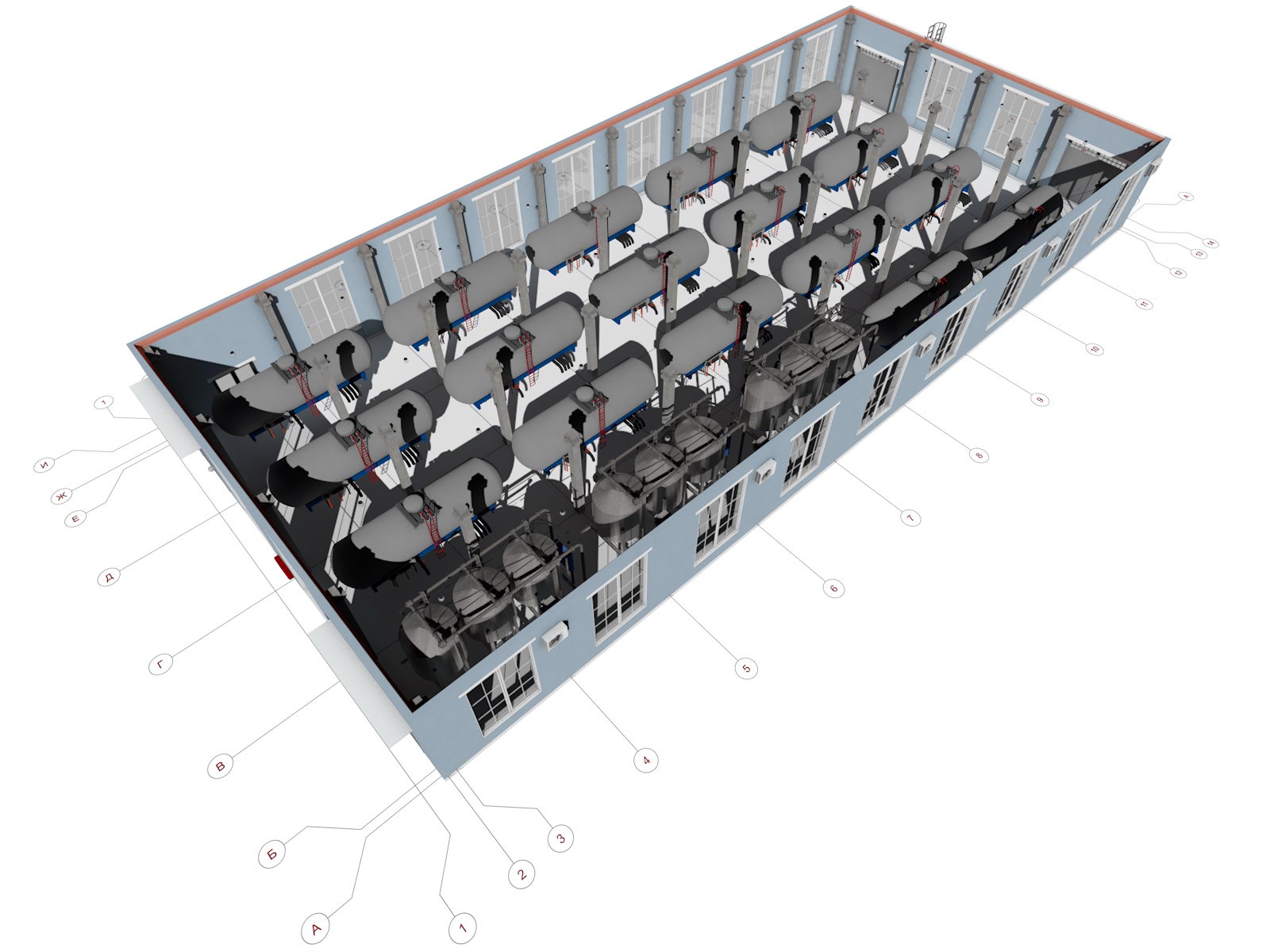

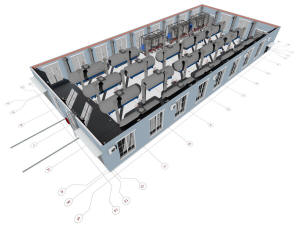

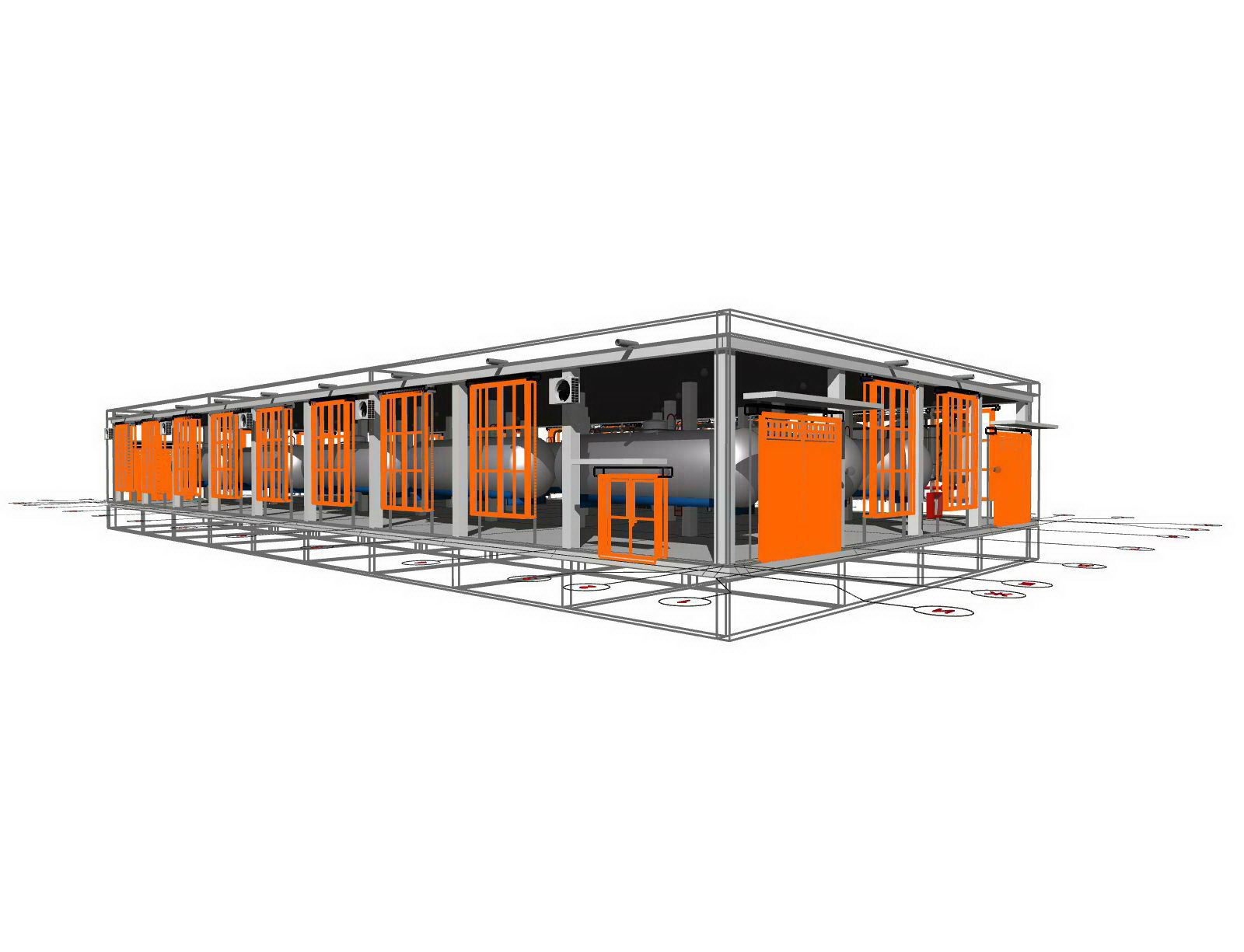

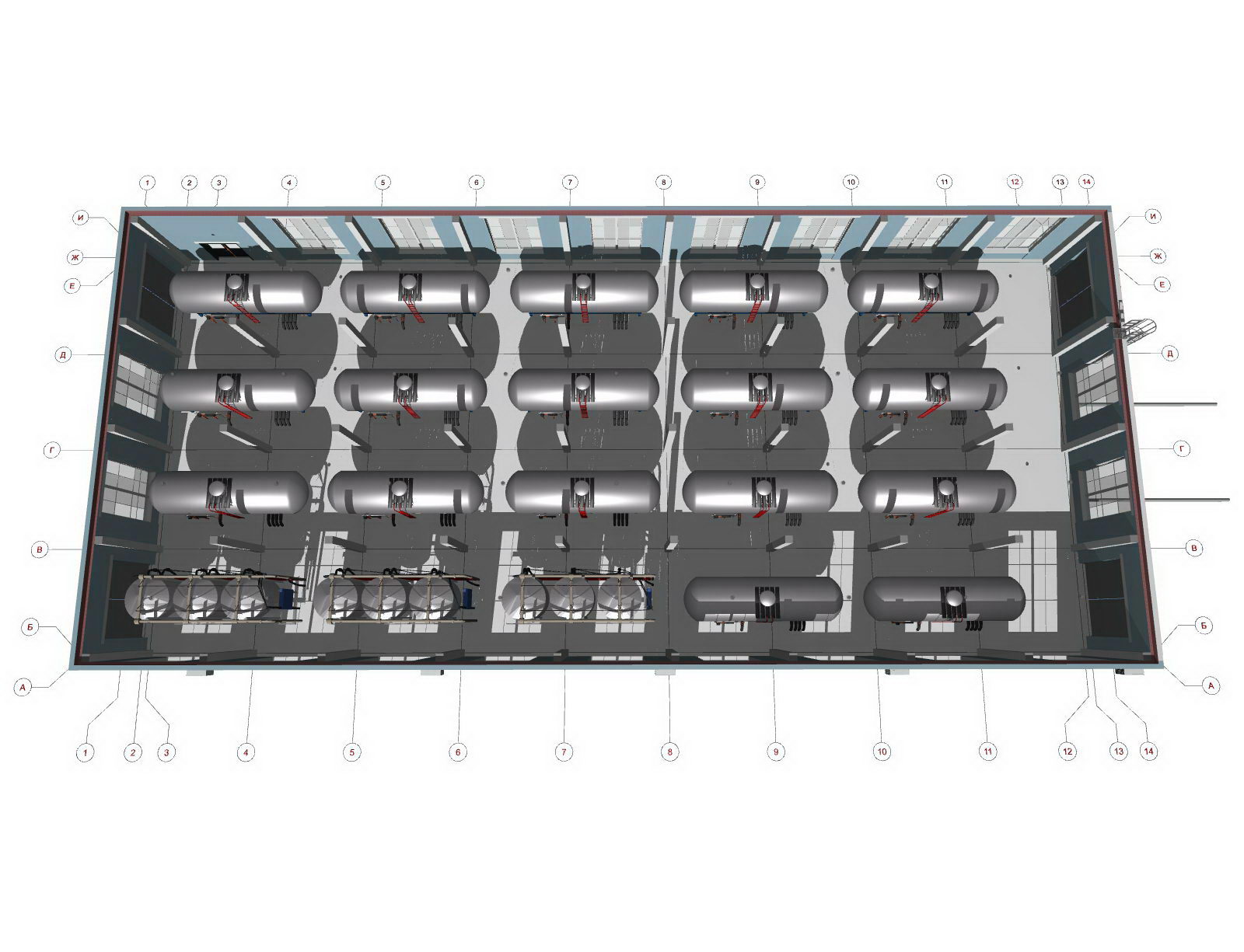

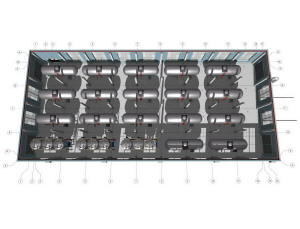

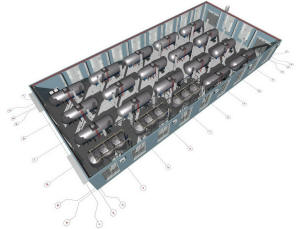

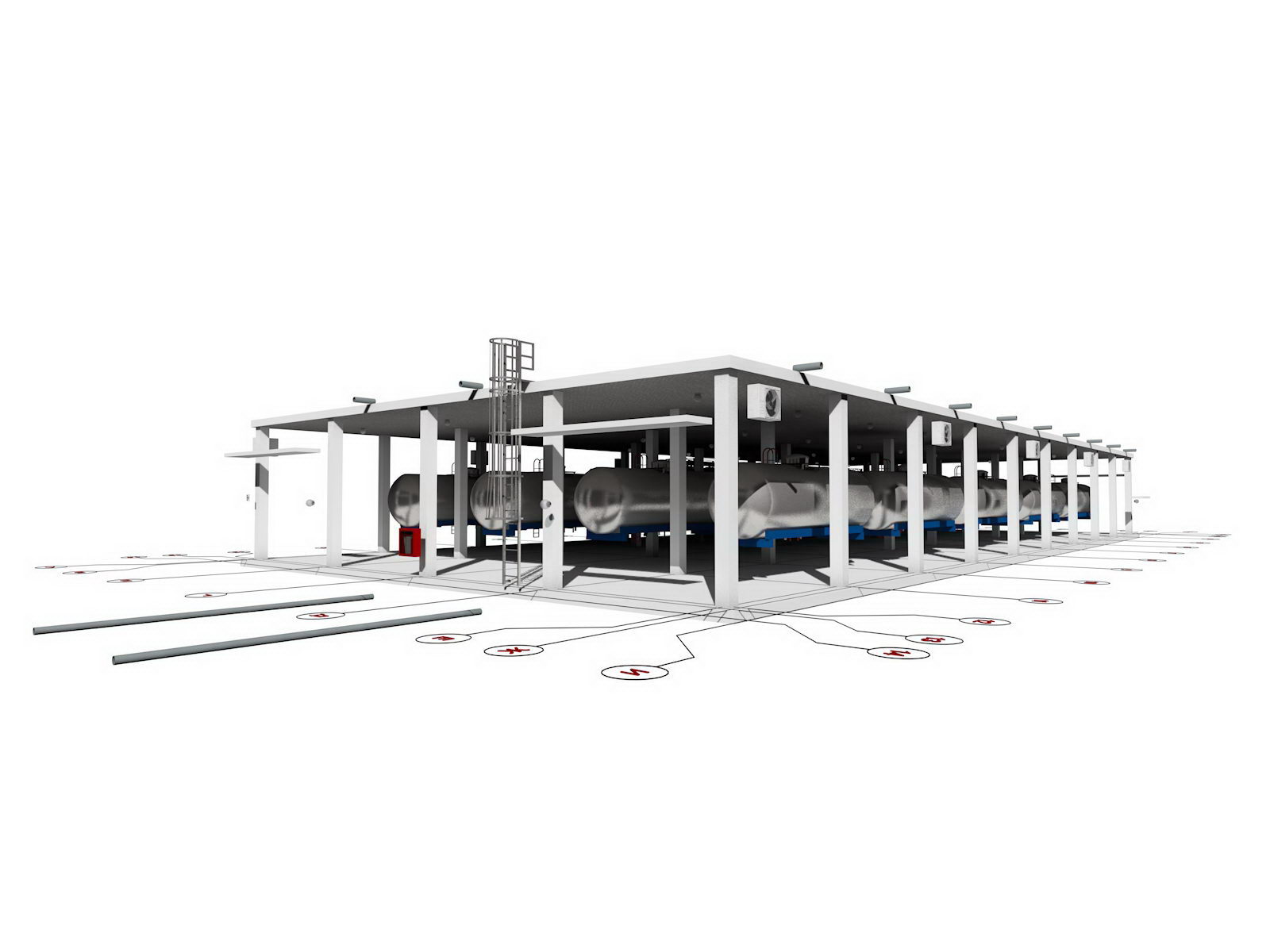

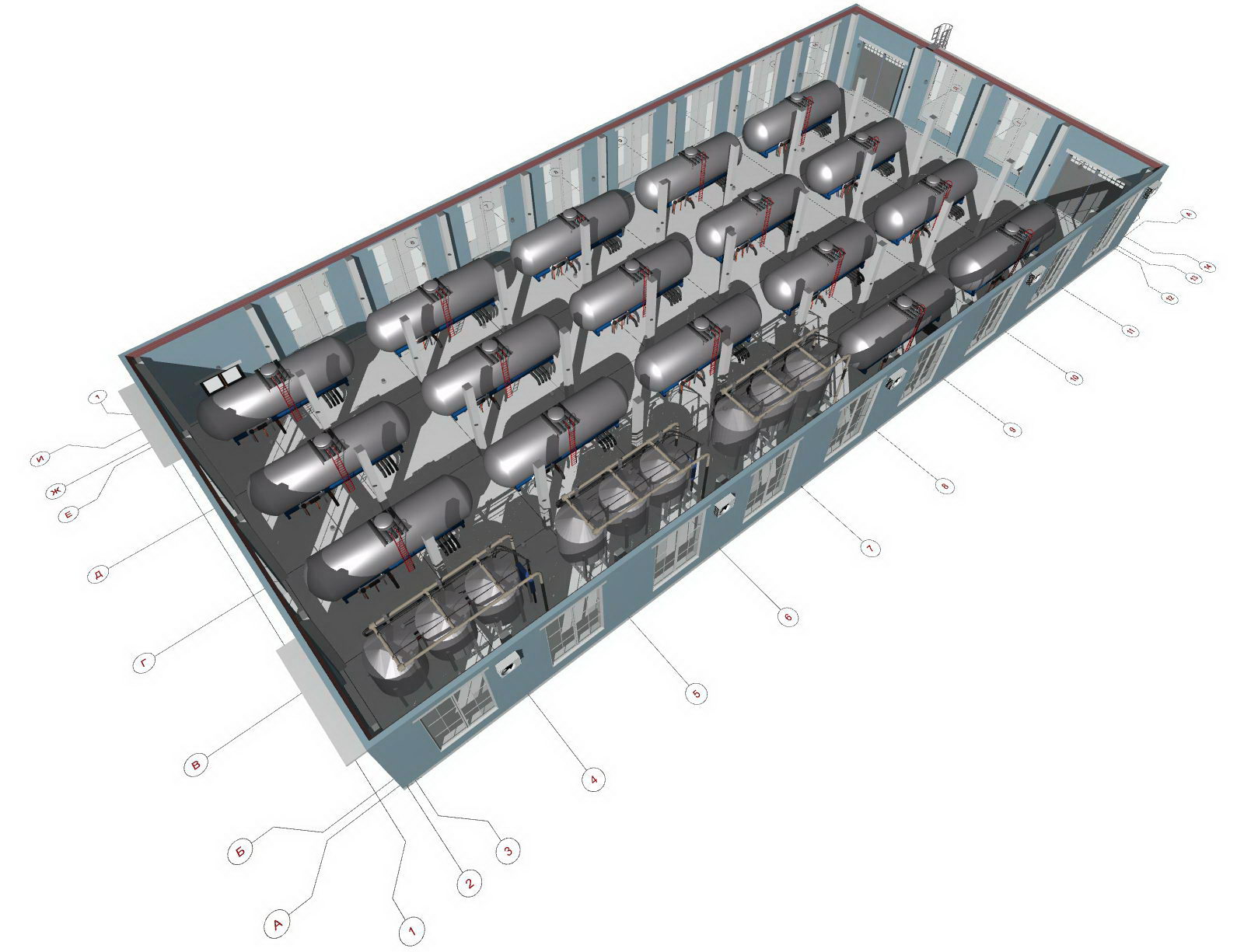

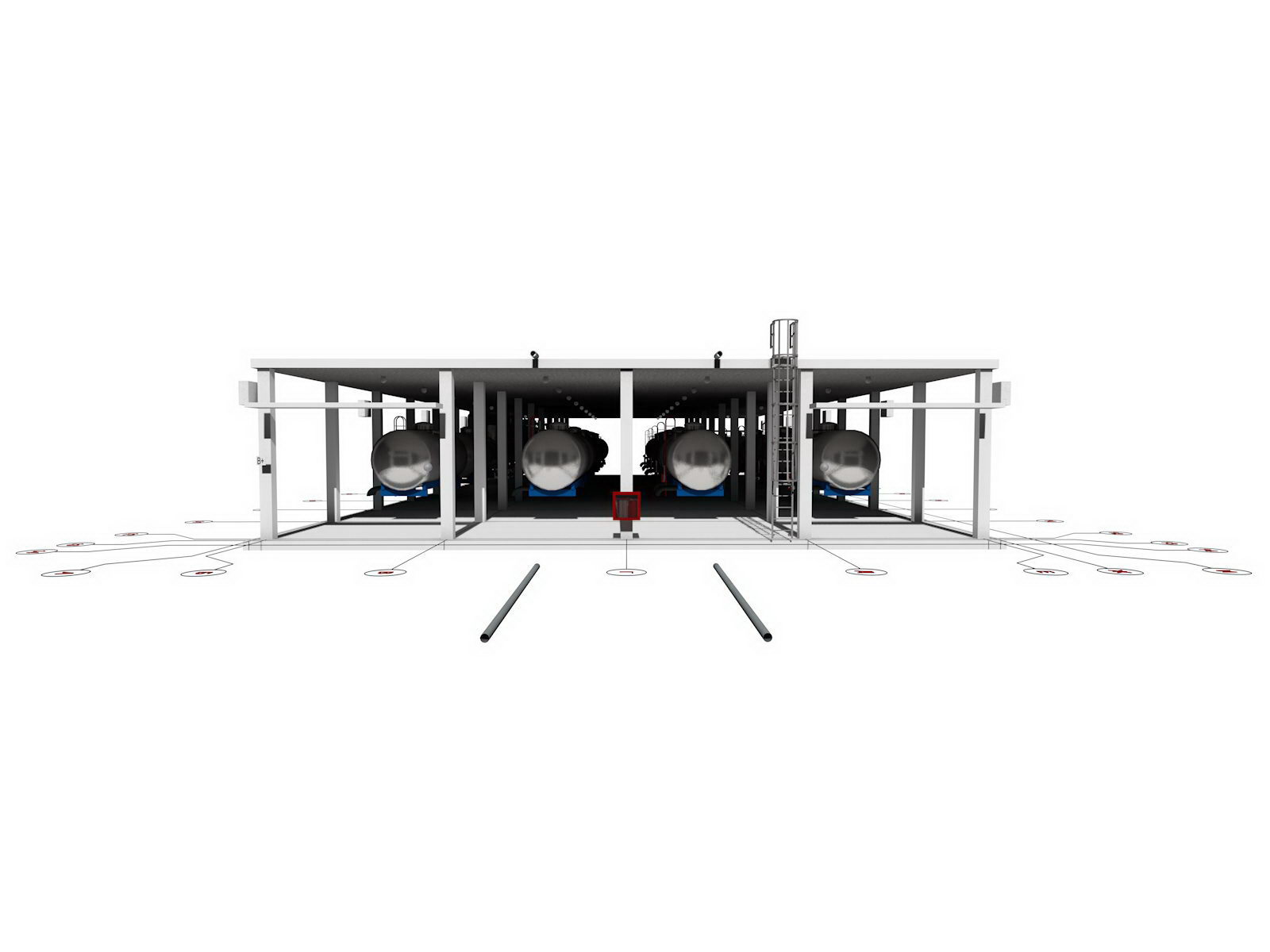

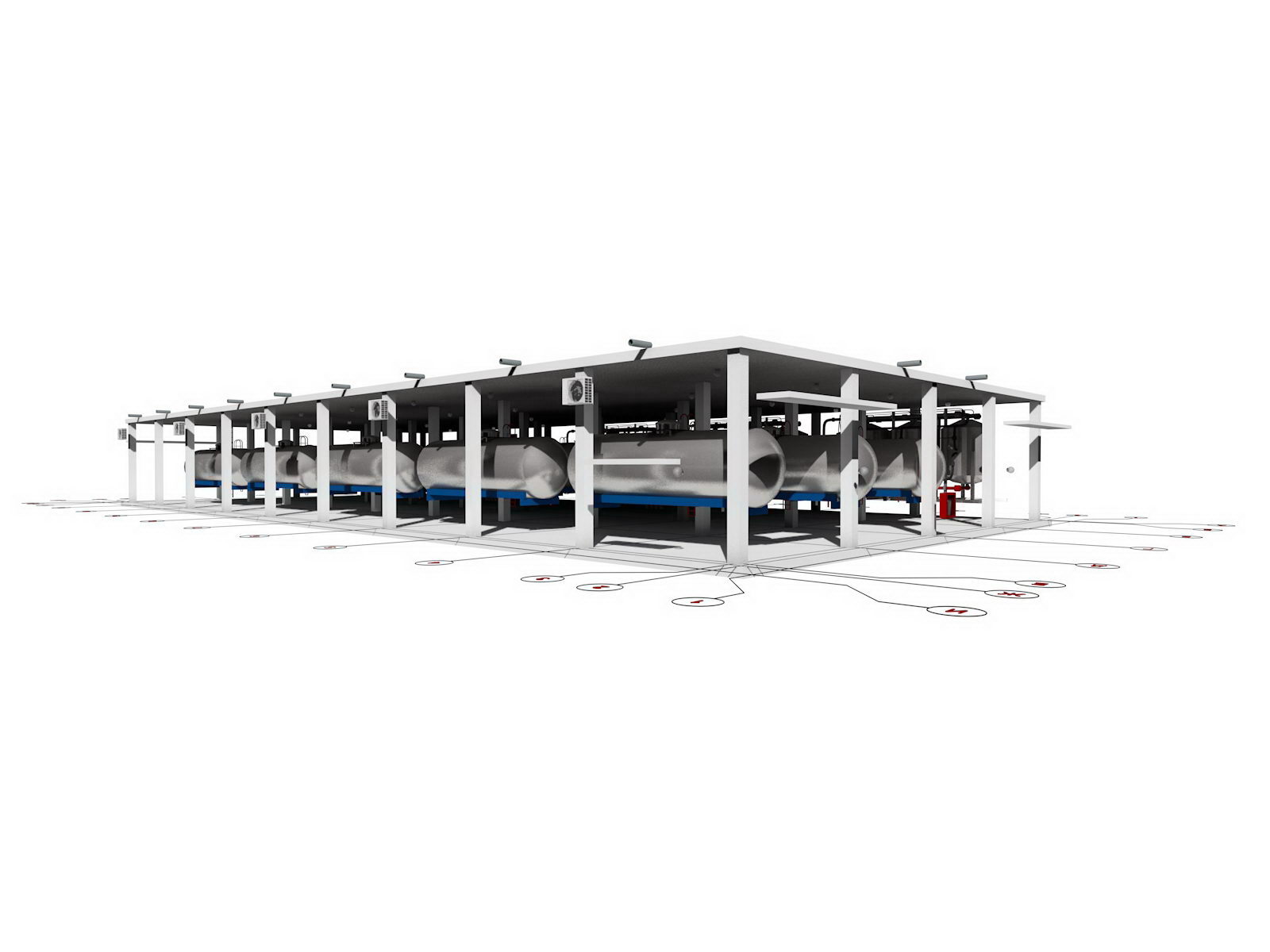

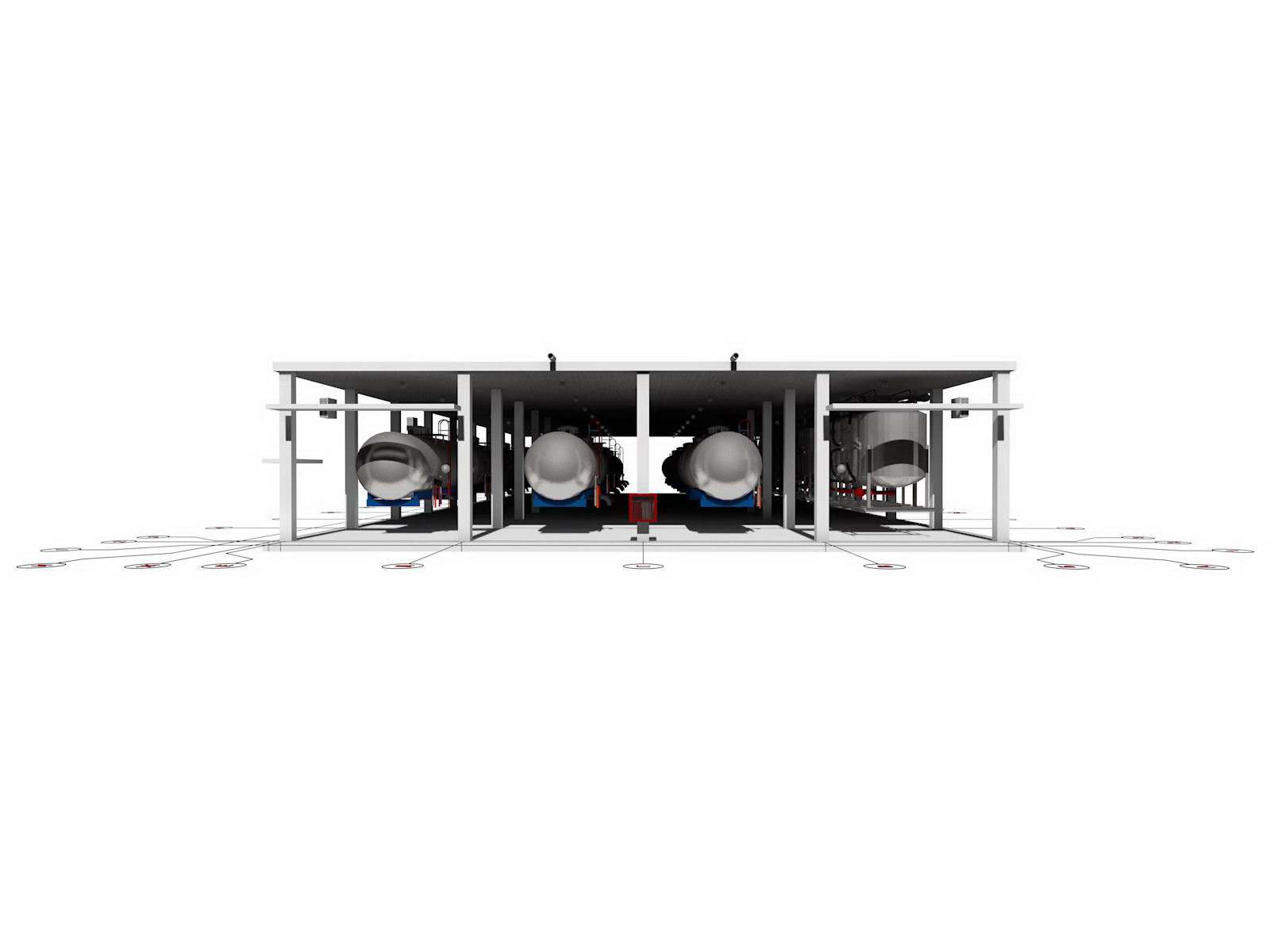

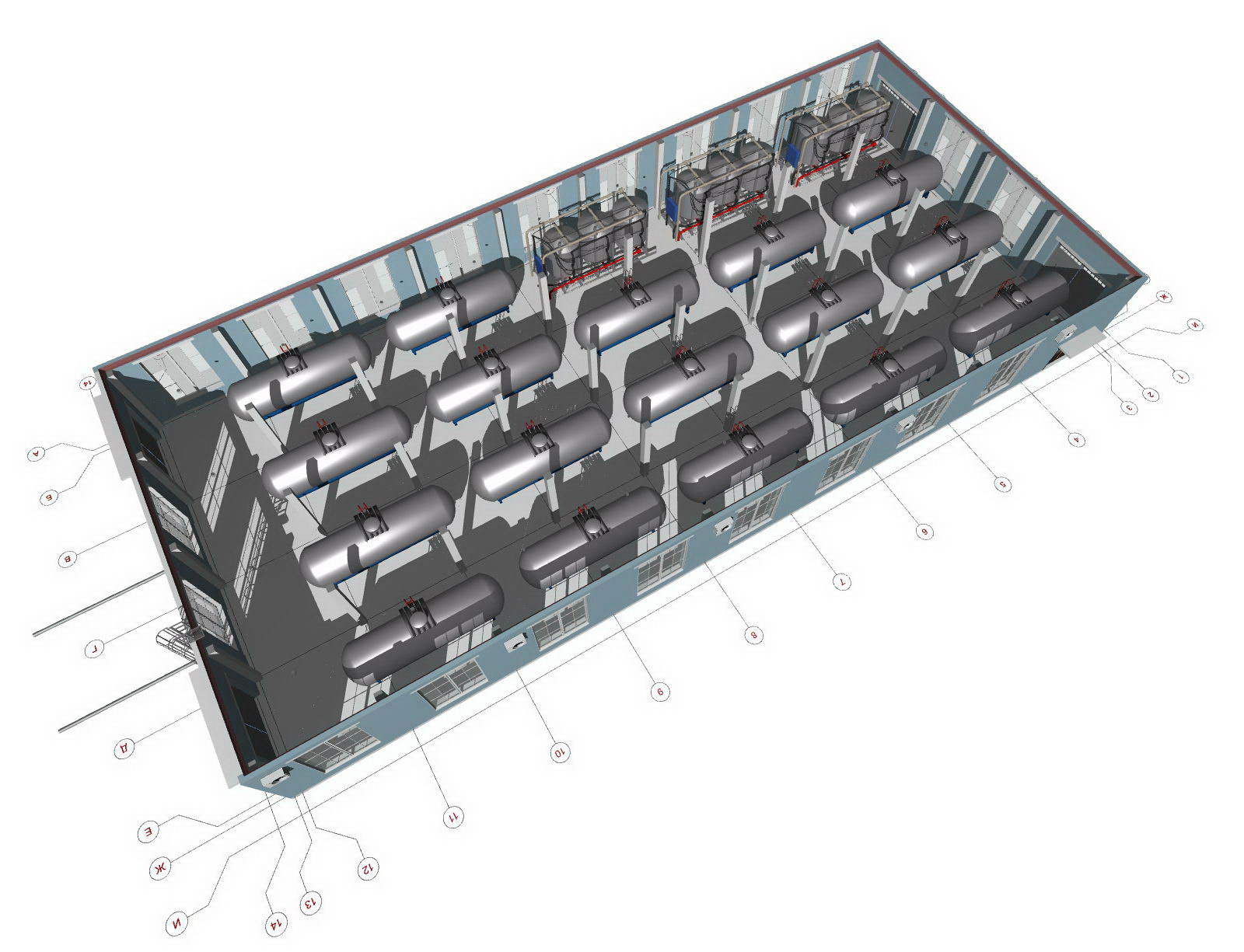

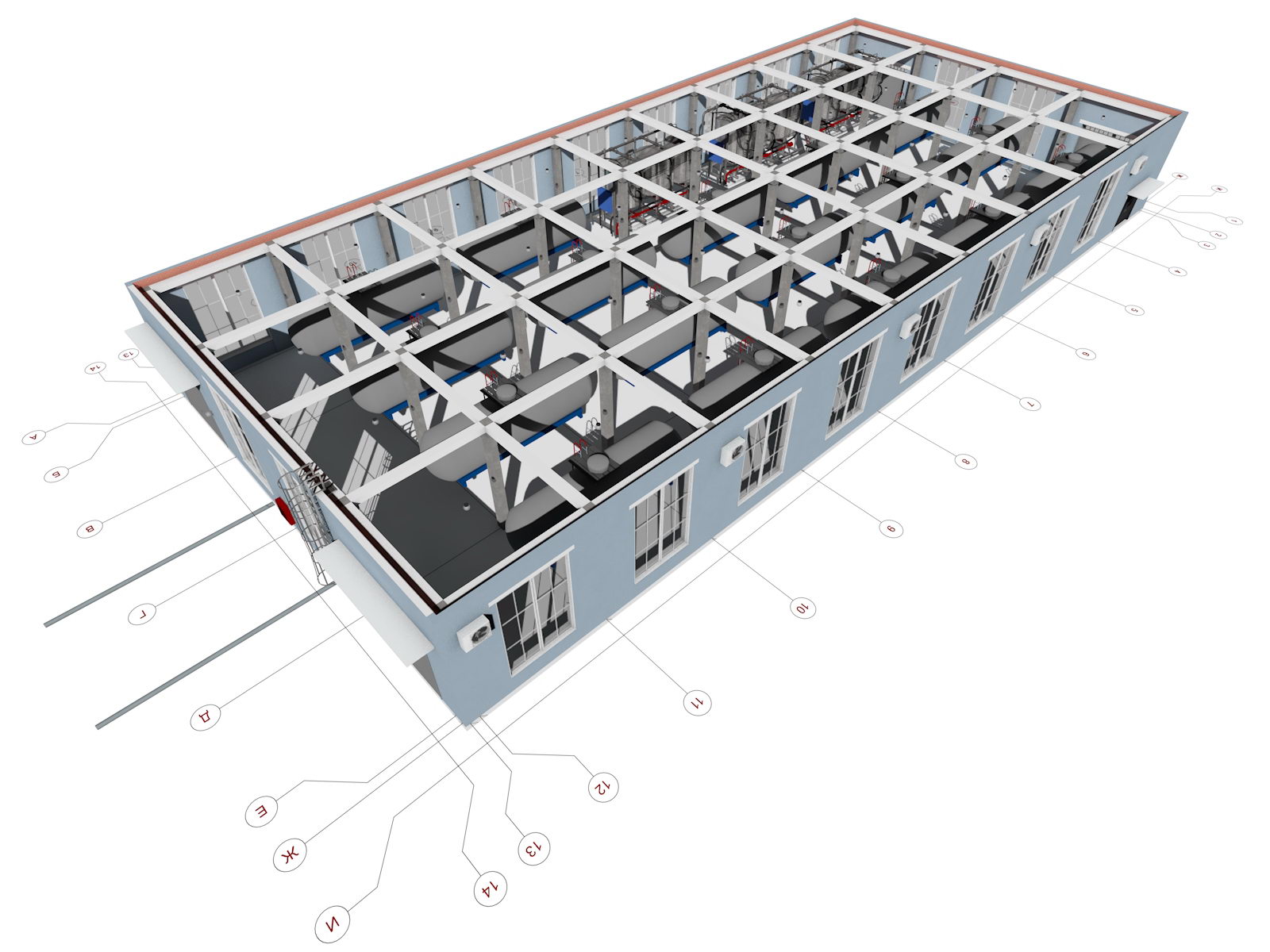

3D вид здания и оборудования для очистки воды

3D вид здания и оборудования для очистки воды

3D вид здания и оборудования для очистки воды



3D вид здания и оборудования для очистки воды

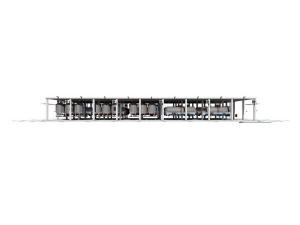

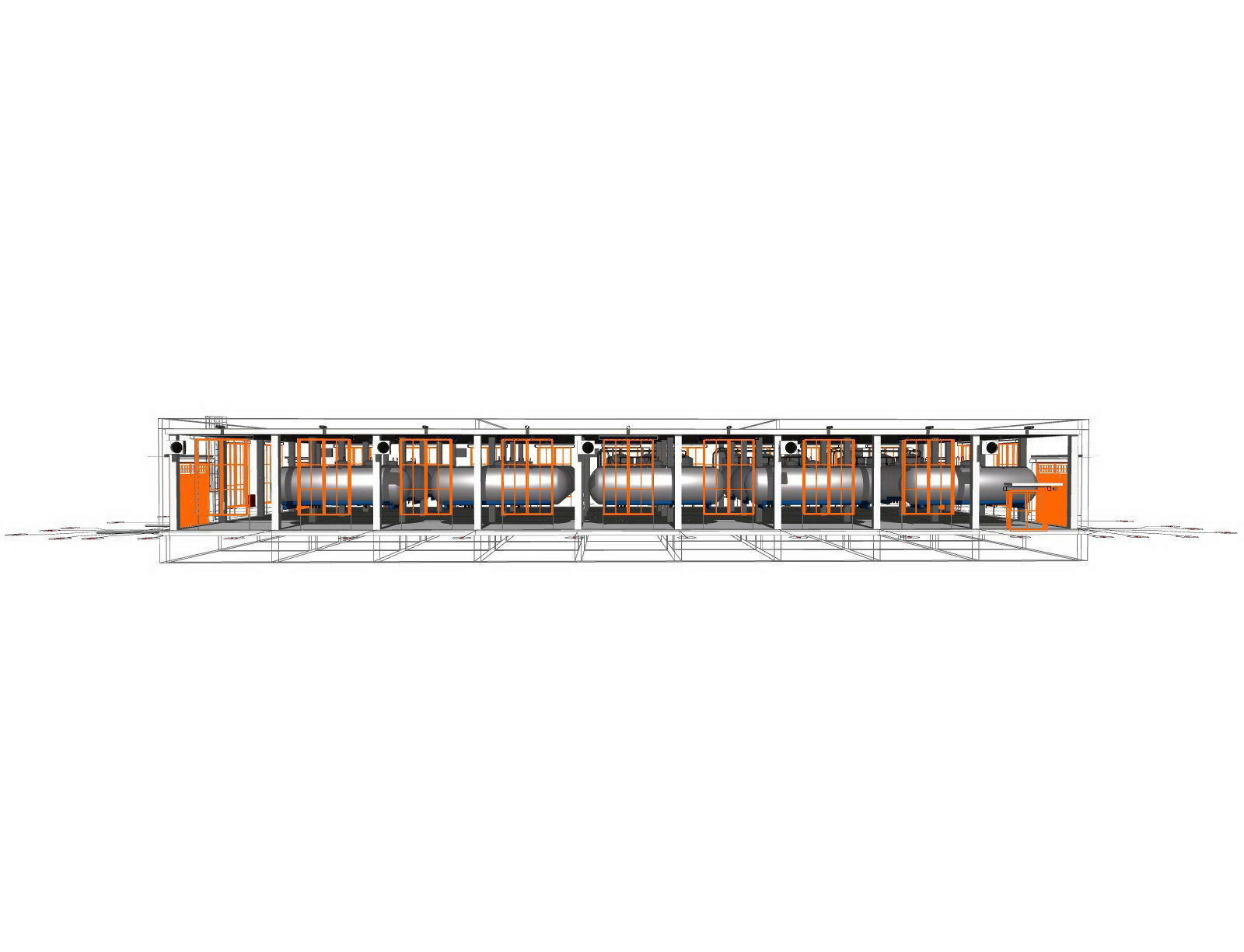

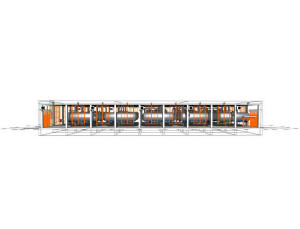

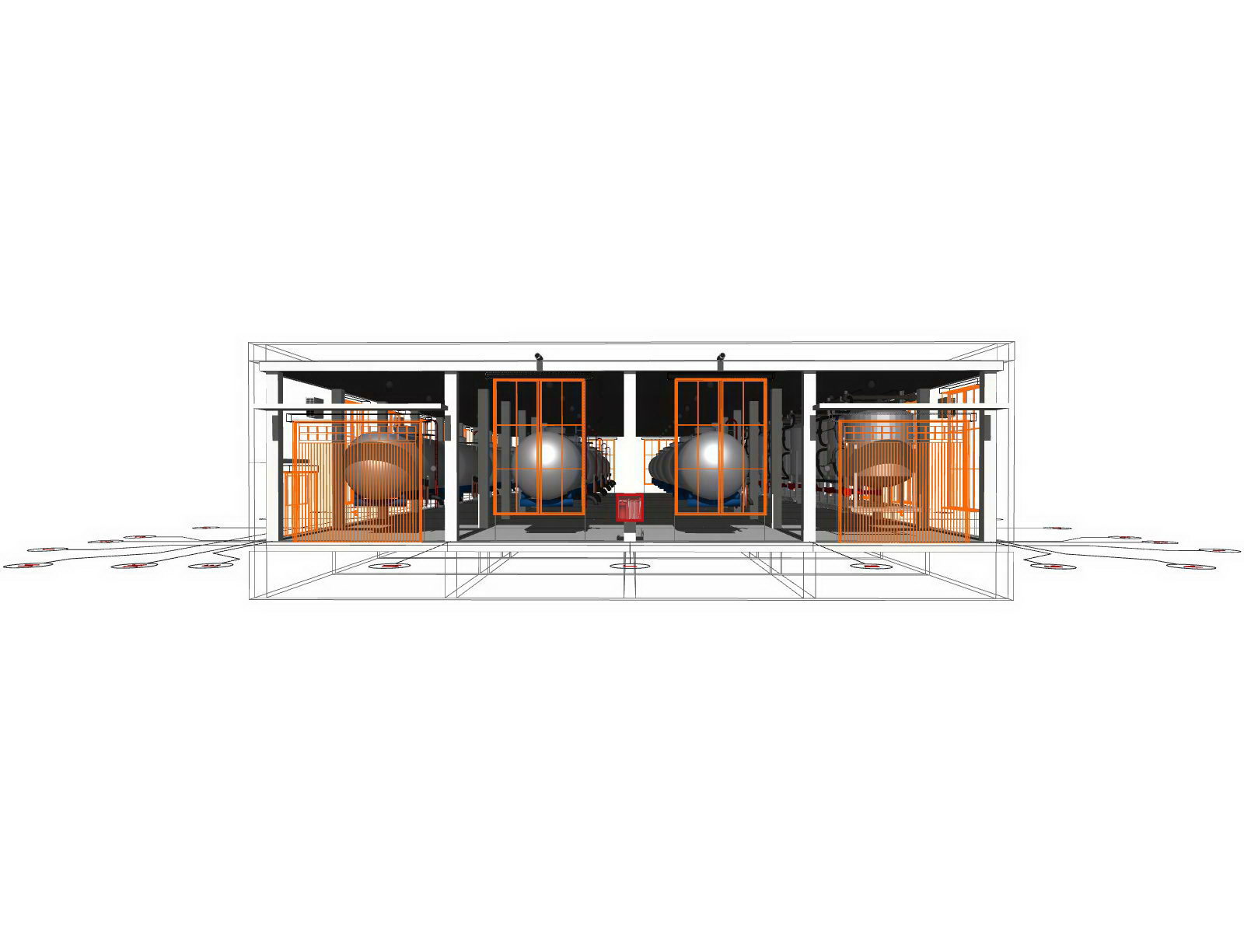

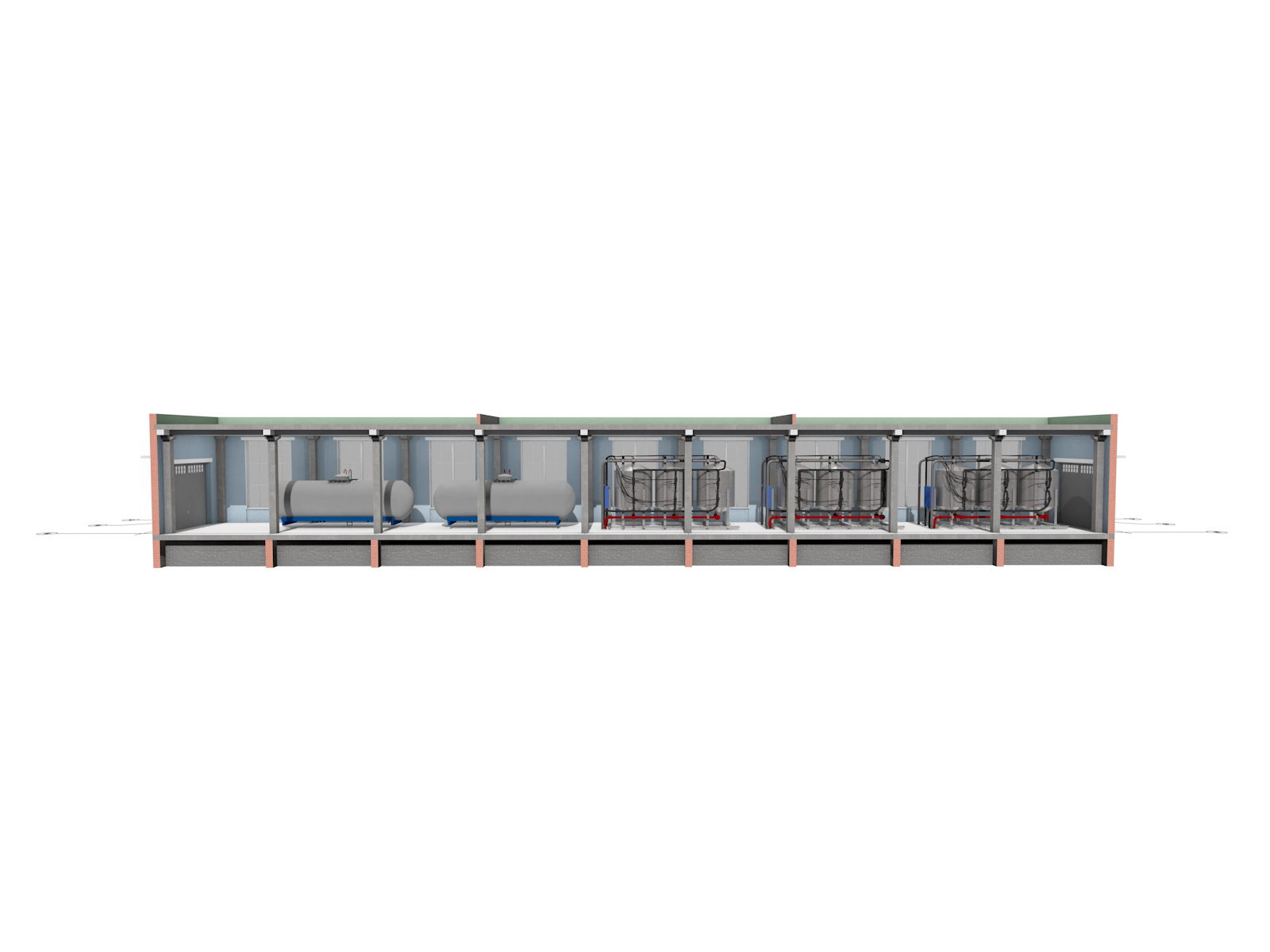

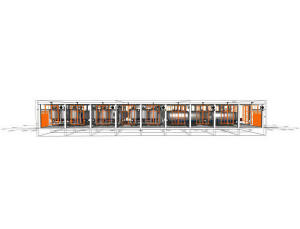

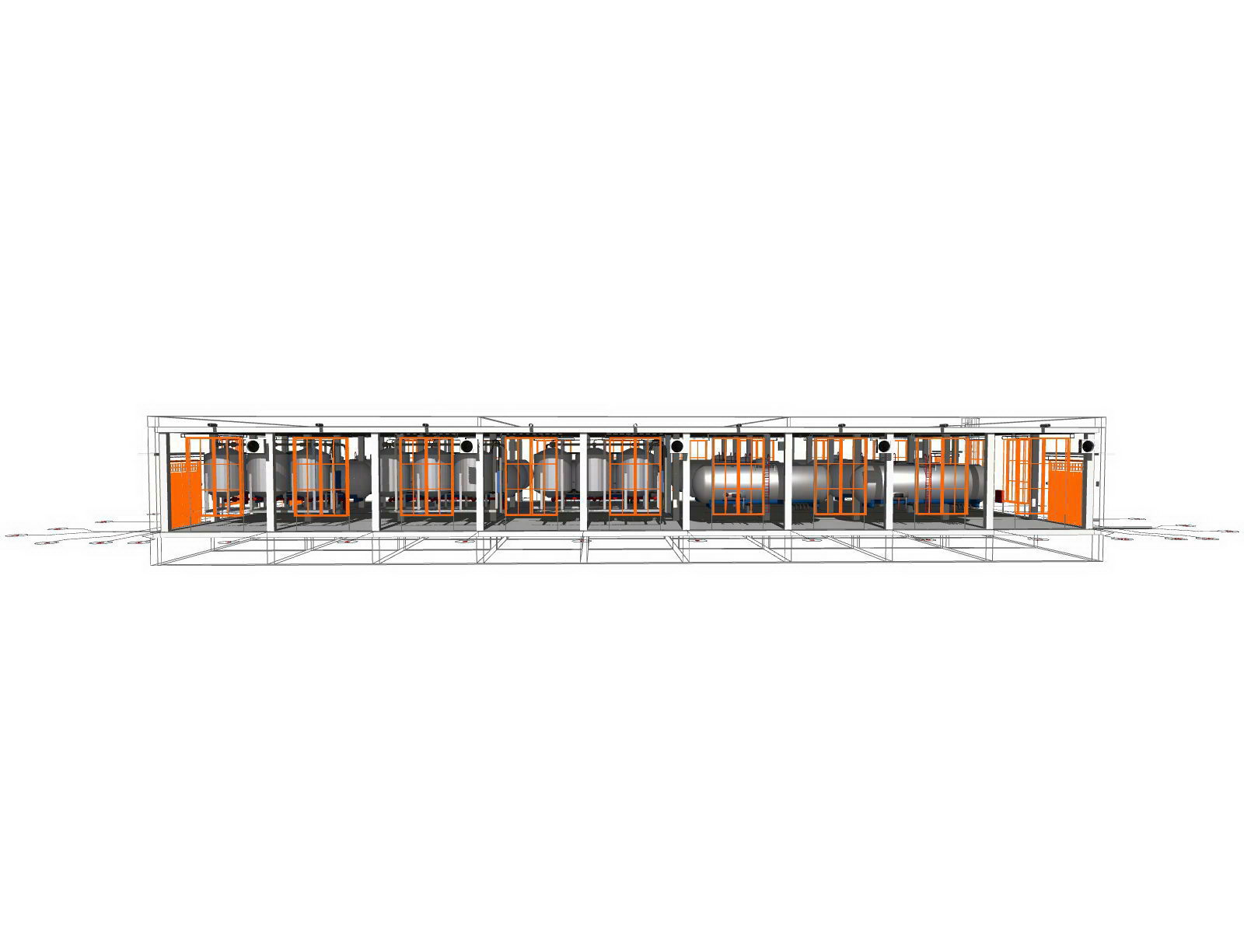

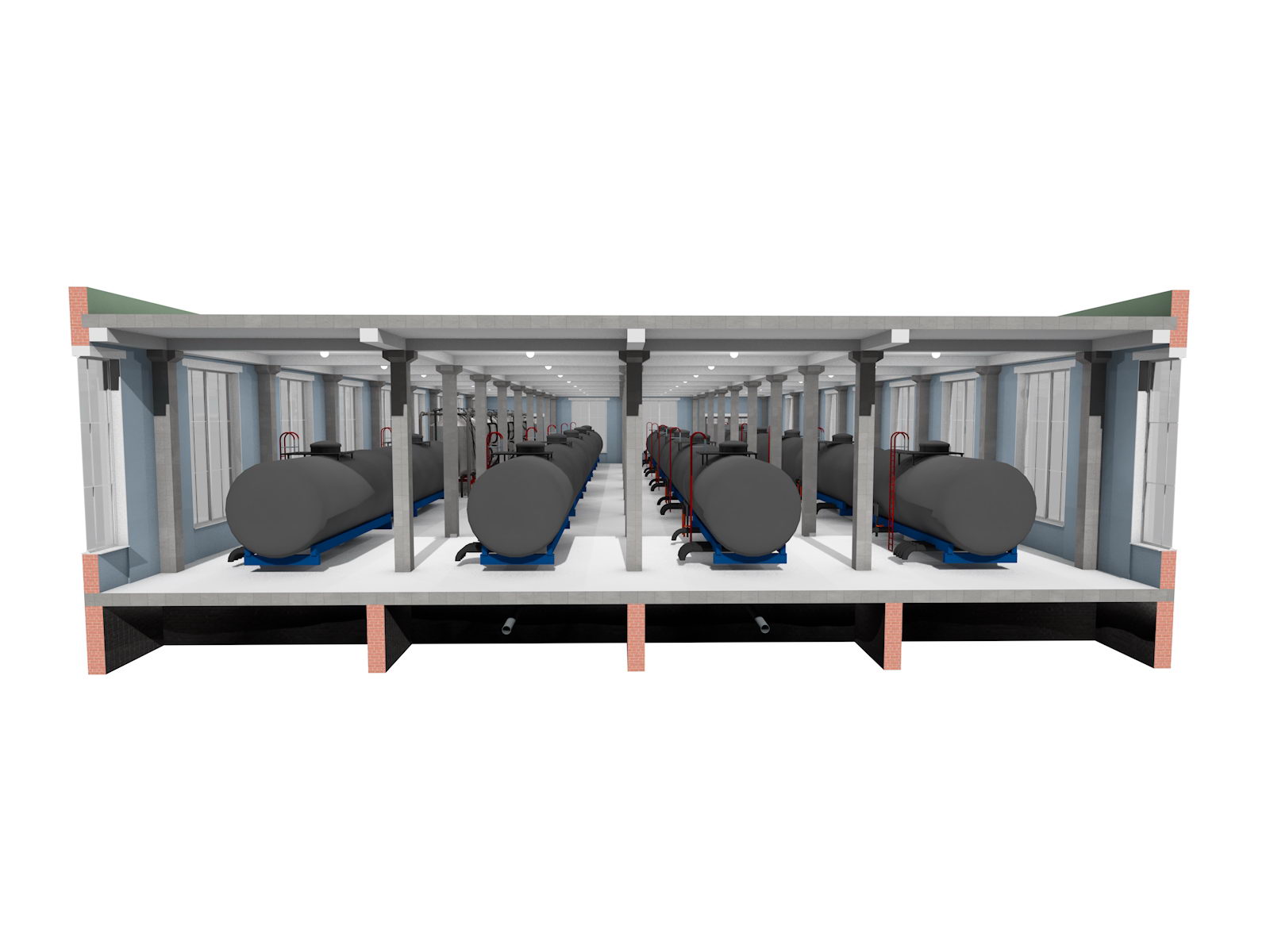

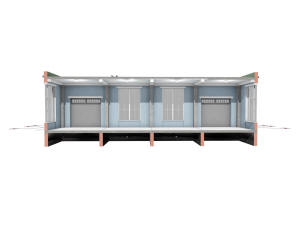

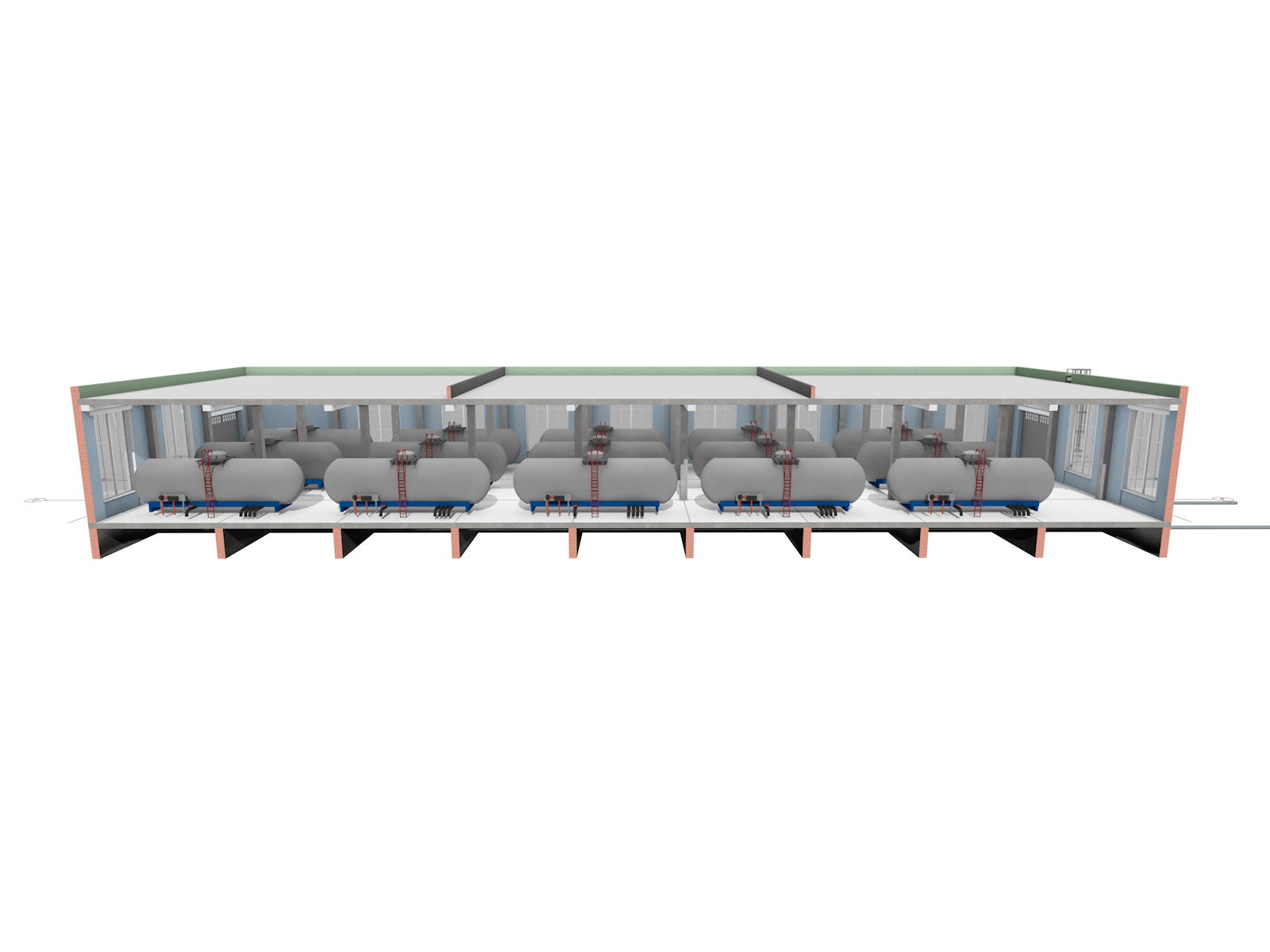

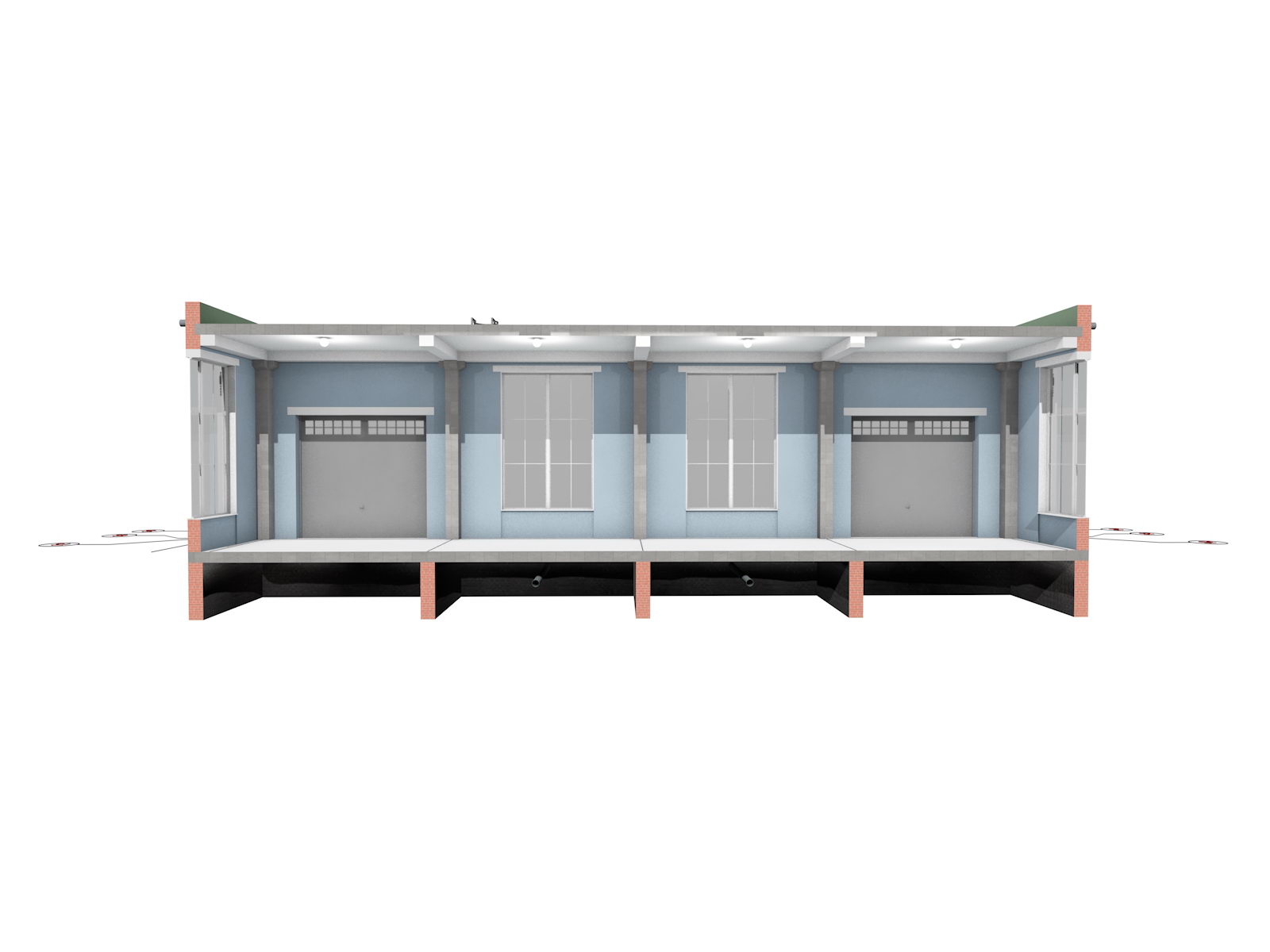

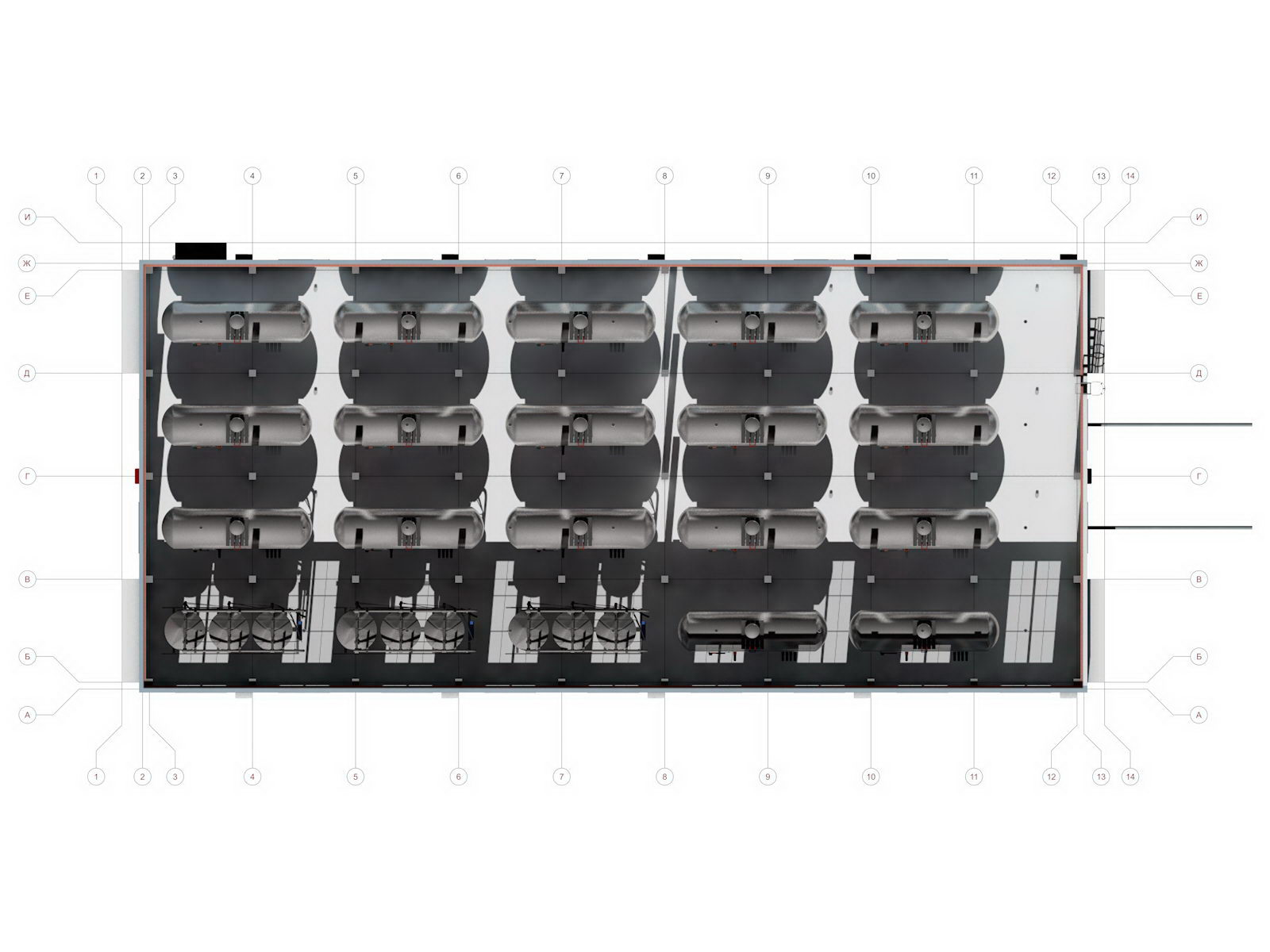

Разрез здания и 3D вид оборудования для очистки воды

Разрез здания и 3D вид оборудования для очистки воды

Разрез здания и 3D вид оборудования для очистки воды



Разрез здания и 3D вид оборудования для очистки воды



Разрез здания и 3D вид оборудования для очистки воды

Разрез здания и 3D вид оборудования для очистки воды

Разрез здания и 3D вид оборудования для очистки воды



Разрез здания и 3D вид оборудования для очистки воды

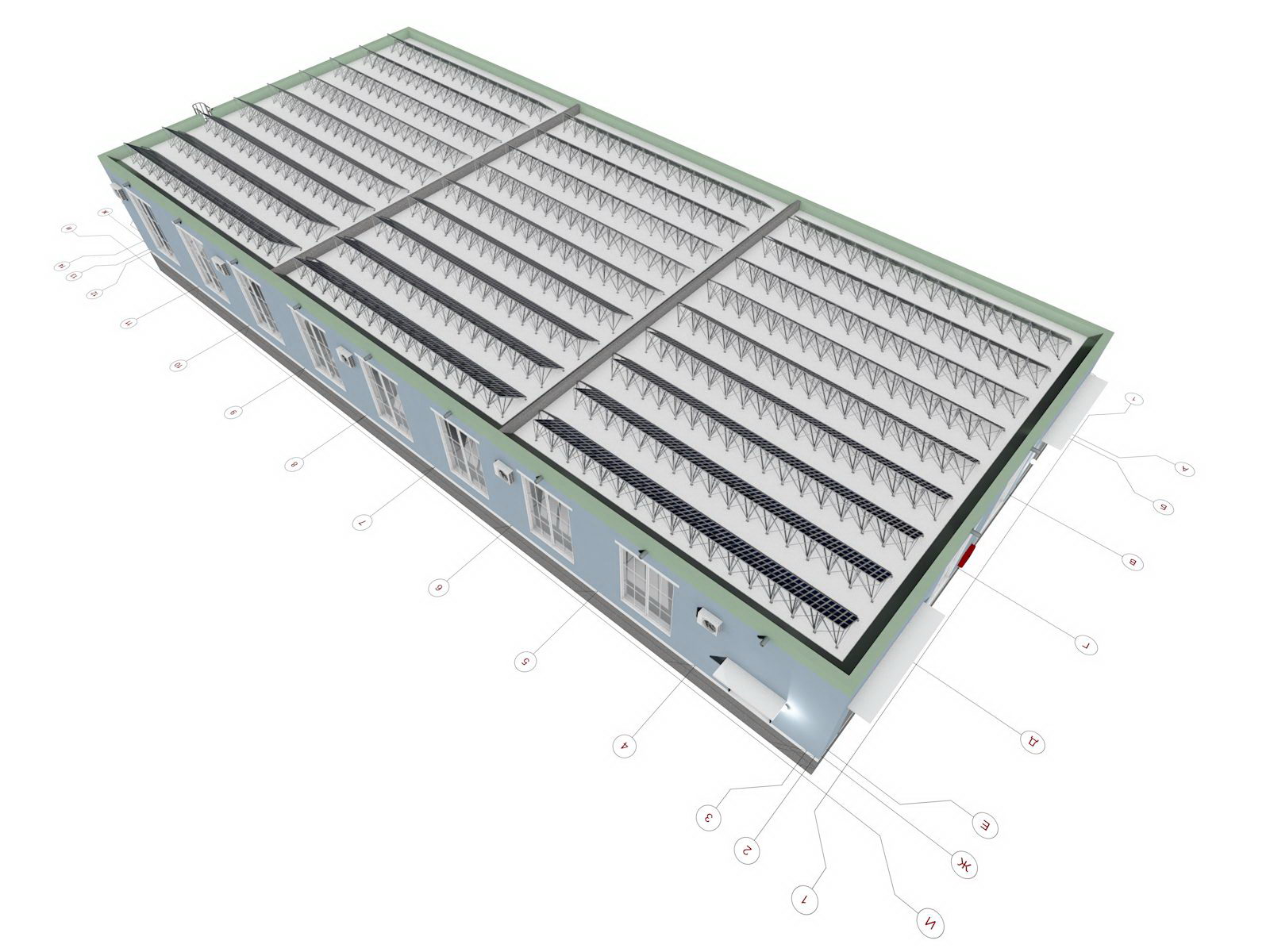

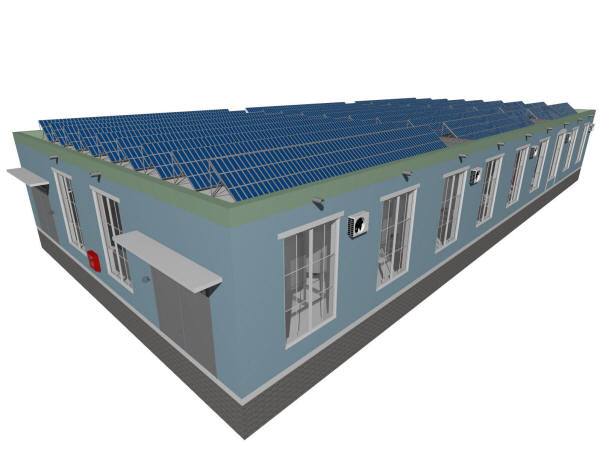

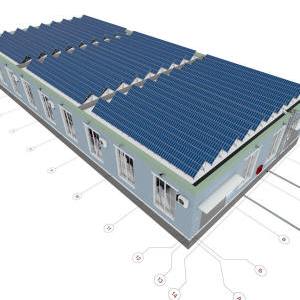

3D вид панелей солнечных батарей на крыше производственного здания

3D вид панелей солнечных батарей на крыше производственного здания

3D вид панелей солнечных батарей на крыше производственного здания



3D вид панелей солнечных батарей на крыше производственного здания



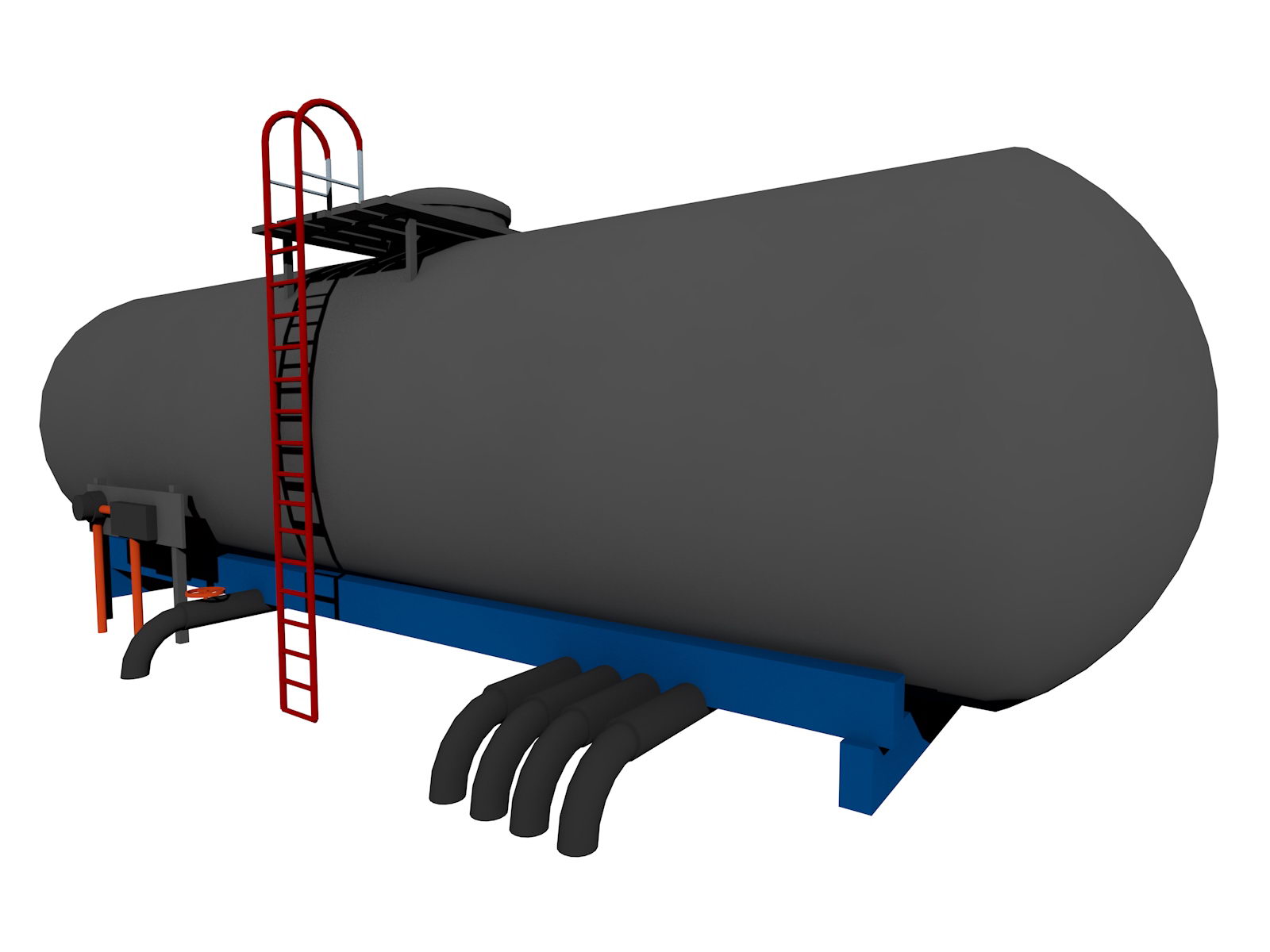

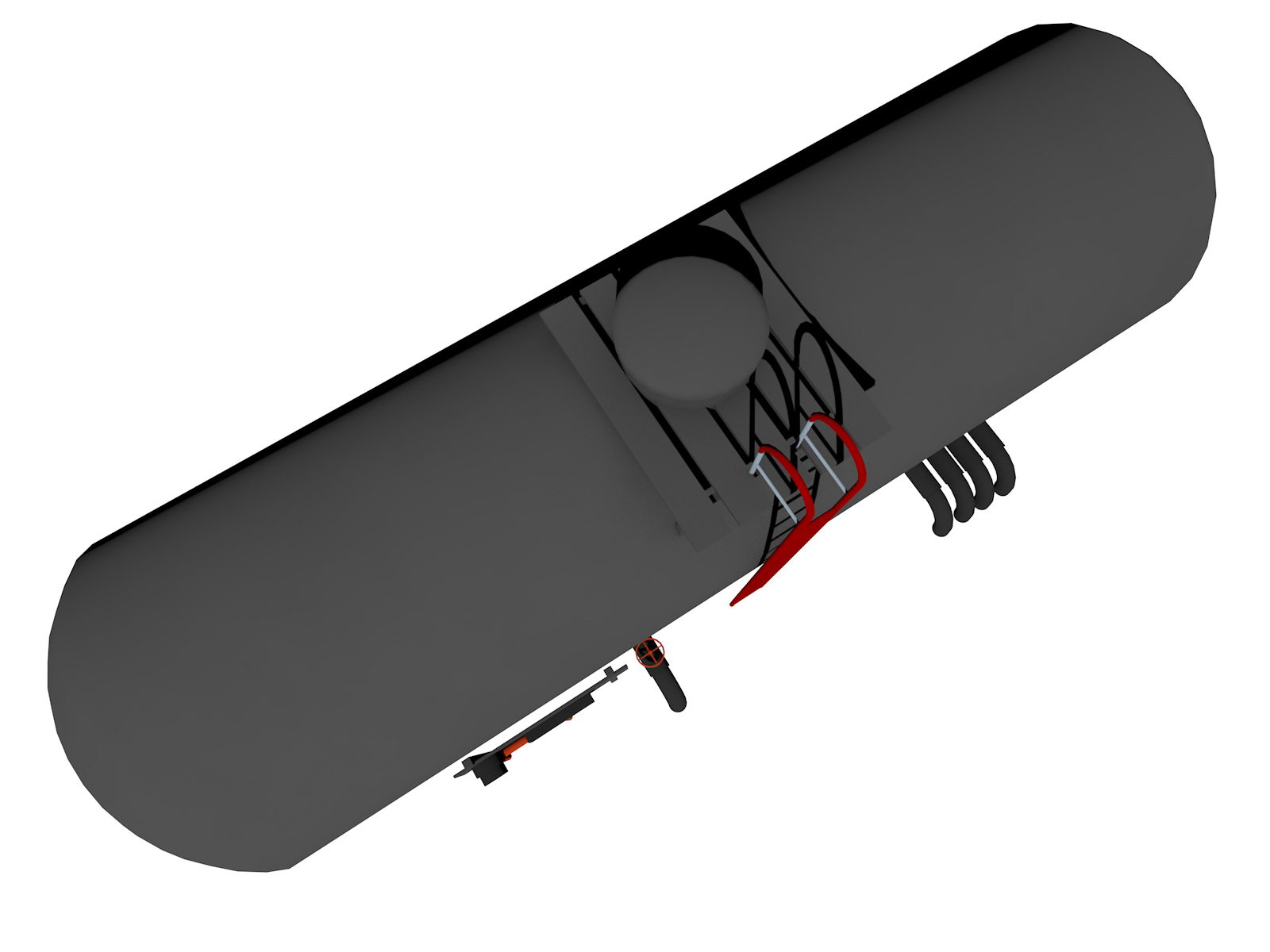

Пластиковый резервуар для хранения воды

Пластиковый резервуар для хранения воды

Пластиковый резервуар для хранения воды



Пластиковый резервуар для хранения воды

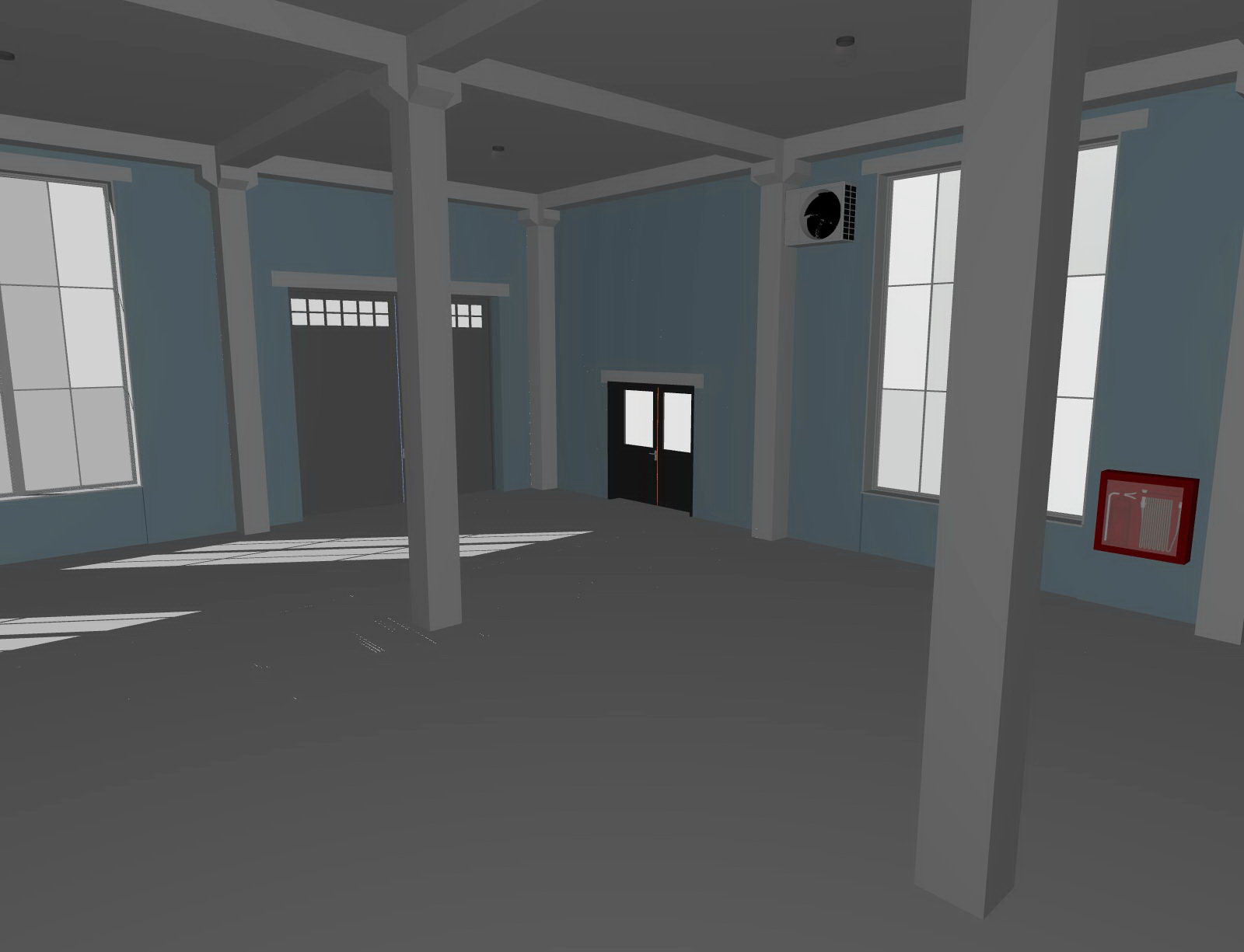

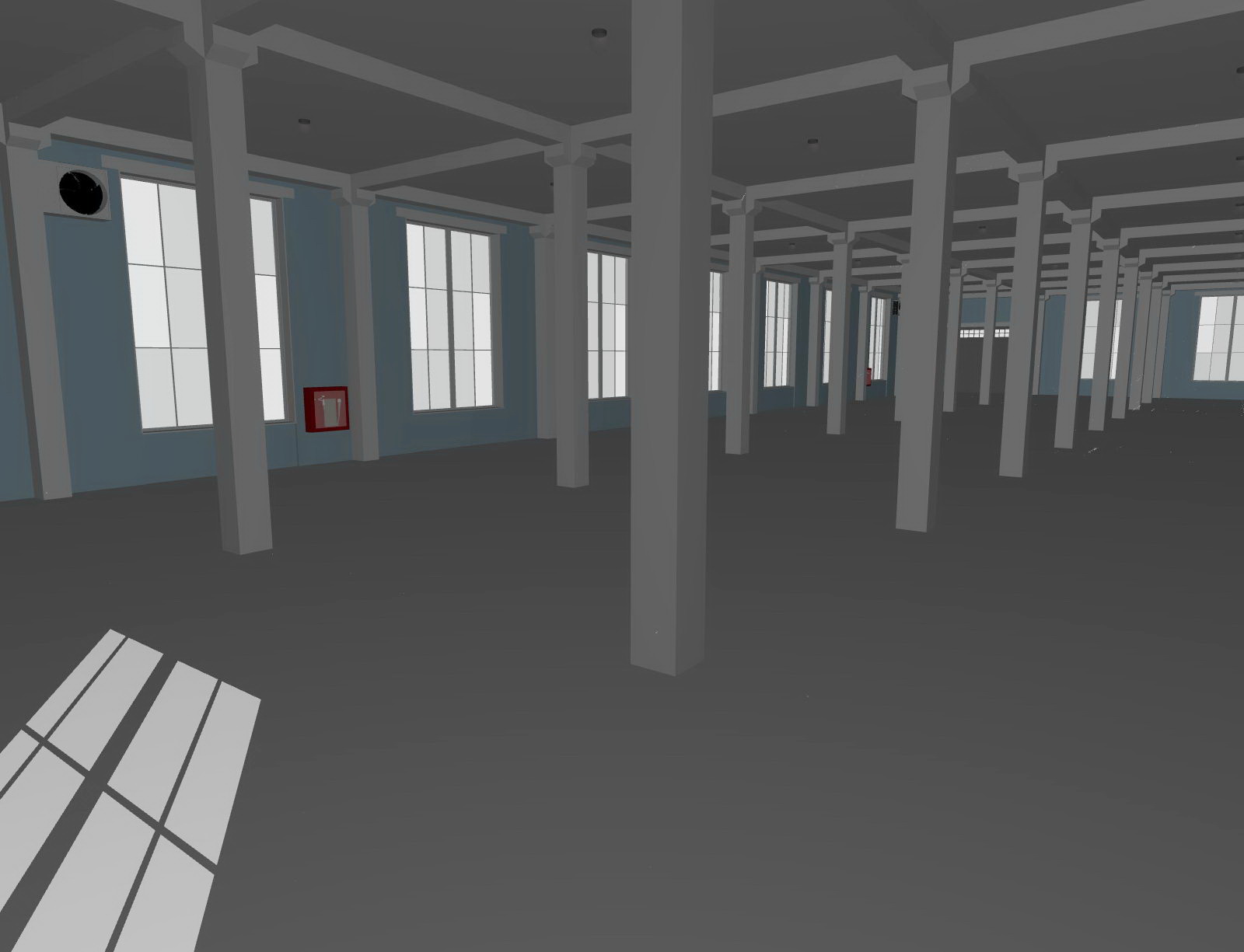

Интерьер здания

Интерьер здания

Интерьер здания

Интерьер здания







Наименование

Площадь, м.кв.

Состав эскизного проекта (ЭП)

Состав рабочего проекта (РП)

Примечание

Общая

Помещений

Проект одноэтажного производственного здания для размещения оборудования по водоподготовке, очистке воды и очистных сооружений

1120,0

1120,0

Краткая пояснительная записка с описанием основных характеристик дома.

3D цветные изображения дома – 25 видов.

Поэтажные планы подвала и каждого этажа.

Фасады дома – 4 вида.

Разрез дома.

Архитектурная часть, конструктивная часть, раздел водопровода и канализации, вентиляция через вентканалы в стенах с выводом на крышу.

Разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи

заказчику ЭП - электронно в течении семи дней после получения  100% предоплаты.

Для разработки РП нужны

инженерно-геологические изыскания

площадки строительства.





Состав эскизного проекта может незначительно уточняться по взаимному согласованию сторон.

Состав рабочего проекта оговаривается индивидуально.

  • Все рисунки передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта завода, по продаже выпускаемой заводом продукции т.д.

Эскизный проект одноэтажного производственного здания для размещения оборудования по водоподготовке, очистке воды и очистных сооружений выполнен в соответствии с заданием заказчика и требованиями СП и предназначен для строительства как практически в любых климатических условиях.


Архитектурно-планировочное решение разработано в соответствии со СП 118.13330.2012 "Общественные здания и сооружения".





Пояснительная записка к проекту одноэтажного производственного здания здания для размещения оборудования по водоподготовке, очистке воды и очистных сооружений




Пластиковые емкости для хранения холодной питьевой воды

Изготавливаются из специальной смолы "пищевого" класса.
Могут быть вертикального и горизонтального исполнения.
Варианты установки: наземная - внутри помещения; на улице - с утеплением; подземная - в земле.

  • Срок службы не менее 25 лет (в отличие от металлических резервуаров для воды, которые ржавеют и требуют частой замены).

  • Подземные резервуары для воды при установке в земле не требуют полного бетонирования, в отличии от полиэтиленовых или полипропиленовых емкостей, в связи с высокой прочностью стеклопластика.

  • При установке в помещении емкость не требует дополнительных мероприятий по защите корпуса емкости от ударов.

  • По сравнению с емкостью для воды из нержавейки (нержавеющей стали) обладает более низкой ценой, полностью готова к монтажу (не нужна сварка), что также дает еще один плюс - на месте сварочных швов ржавчина со временем не появится.

  • Емкости для воды пластиковые изготавливаются в заводских условиях с учетом требований заказчика на 5000 л, 10000 л, 15000 л, 20000 л, 25000 л, 30000 л, 40000 л, 50000 л, 50000 л, 100000 л.

Размеры емкостей для воды



Объем

м3

5

10

15

20

25

30

40

50

60

100

Диаметр корпуса , D.

мм

1600

1600

1800

2300

2300

2300

2300

2300

3000

3000

Длина корпуса, L

мм

2700

5200

6200

5100

6300

7500

9900

12400

9000

14700

Масса сухой емкости

кг

299

548

797

1046

1295

1544

2042

2540

3038

5030



По желанию заказчика размеры резервуаров для воды могут быть изменены.


Идеология дома

Настоящий архитектурный проект одноэтажного производственного здания для размещения оборудования по водоподготовке, очистке воды и очистных сооружений общей площадь до 1500 кв.м. привлекателен прежде всего своей технологичность, простой, универсальностью и отсутствием необходимости прохождения обязательной экспертизы его проектной документации.

Данный проект производственного здания - удачное решение для тех, кто хотел бы обеспечить завод чистой питьевой или технической водой.

Простые и строгие, но вместе с тем изящные архитектурные черты дома привлекательны для потенциальных клиентов.

Выбранные конструктивно-технические решения в данном проекте дома обуславливают возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.


У дома прямоугольная форма в плане с предельными размерами в осях около 52,2 м. х 22,2 м. и высотой около 7,0 м.
Запроектированная высота этажа в чистоте - 6,0 м.
Высота нулевой отметки первого этажа – 0,1 м.



Отличительной положительной особенностью данного проекта завода является возможность использование простых строительных решений, обеспечивающих быстроту, простоту и низкую стоимость ее строительства.



Отличительной положительной особенностью данного проекта является возможность использовать альтернативные источники энергии: ветрогенераторы, панели солнечных батарей и геотермальное отопление основных производственных помещений.



На заметку

Тепловые насосы - это компактные отопительные установки для автономного обогрева, охлаждения и
горячего водоснабжения.

Тепловые насосы работают без использования топлива и не производят вредных выбросов в
атмосферу.

Современные тепловые насосы используются для отопления, охлаждения зданий, вентиляции зданий с утилизацией тепла отработанного воздуха. Около 75% энергии, необходимой для этих целей, тепловой насос берет из окружающей среды,
оставшаяся часть покрывается электрическим током, необходимым для работы компрессора теплового насоса.
Тепло, содержащееся в окружающей среде (солнечное тепло, накопившееся в грунте, воде, воздухе) постоянно имеется в
неограниченном количестве.
Благодаря его использованию, тепловой насос обеспечивает экологичное и экономичное отопление.

Срок службы тепловых насосов до капитального ремонта 15-25 лет, в зависимости от их производителя.

Срок окупаемости тепловых насосов 4-10 лет, в зависимости от их производителя, климатических условий и решаем тепловым насосом задач.



Предварительные данные по системе отопления с помощью тепловых наосов

Для отопления всех помещений в данном проекте нужны два тепловых насоса общей мощностью около 50 кВт.

При температуре теплоносителя 35-40 С во всем здании будет поддерживаться температура воздуха 15-20 С.

При этом энергопотребление составит 10-15 кВт/час в самое холодное время отопительного сезона.

Источником тепла является грунт. Отбор тепла осуществляется с помощью 8 геотермических зондов, опущенных в скважины глубиной по 70-80 м каждая.

Другие источники тепла могут не использоваться.





Общие сведения по оборудованию, предполагаемому к установке в данном проекте



В здании гарантированно можно разместить очистные сооружения, круглогодично обеспечивающие водоподготовку до 500 м3/сутки для выпуска пищевой продукции, например, для консервного завода.


В данном проекте предполагается использовать 17 пластиковых емкостей для хранения воды, каждая объемом 30 м3. и система очистных сооружений для очистки воды, поступающей из скважин.

Дебит — объём жидкости или газа, стабильно поступающий из некоторого естественного или искусственного источника в единицу времени.
Дебит показывает, сколько воды может дать скважина в определенный промежуток времени (день, час, минуту).

Чем выше этот показатель, тем выше производительность водозабора, и тем мощнее должно быть насосное оборудование и больше диаметр обсадных труб.

Исходя из показателей дебита, скважины по подаче разделяют на три группы:

  • Низкодебитные (до 5 м³/сутки);

  • Среднедебитные (от 5 до 100 м³/сутки);

  • Высокодебитные (более 100 м³/сутки).

Артезианская скважина бурится на глубину 20-1000 м. и глубже. Глубина бурения зависит от глубины залегания водоносного известняка, под которым находятся запасы подземной воды.
Время бурения составляет 3-7 дней. Дебит артезианской скважины может доходить до 40 м3 в час.
Артезианские скважины отличаются надежностью и долговечностью. Срок службы подобной скважины может доходить до 50 лет.
Время ее использования зависит от объема подземных вод, залегающих под горизонтом водоносного известняка.
Артезианская скважина не подвержена заиливанию и сезонным колебаниям уровня воды.



Производительность артезианской скважины средней величины для коттеджа – до 10 м3/час. (до 167 литров/мин.).
Обычно производительность артезианской скважины 3 м3/час (50 литров/мин.).

Скважины состоят из: устья – начала скважины; забоя – дна выработки; стенок – внутренней боковой поверхности.
Диаметр скважины в зависимости от предназначения может быть 25-3000 мм.
Бурение скважины может проводиться вертикально вниз, вверх или же иметь любой наклон по отношению к горизонту.

Водяные скважины подразделяются на: артезианские (скважина на известняк), песочные (скважина на песок) и промышленные.

Дебит скважины на песок обычно 0,6-1 м3/час. Со временем, из-за возможного заиливанием скважин, их дебит будет падать.

Для установления наличия воды и гидрогеологической обстановки на территории, где должны быть пробурены водяные скважины, бурят картировочную скважину диаметром 76-150 мм.


Картировочная скважина должна быть обустроена обсадными колоннами для крепления в неустойчивых рыхлых грунтах и попадании в зону разделении между водоносными горизонтами.


Поисковая скважина бурится на ранее открытой или перспективной территории, если бурение производится на новом горизонте на территории известного месторождения.
Бурение поисковой скважины предусмотрено для поисковых гидрологических работ.

Промышленная скважина на воду бурится на глубину от 300-1000 м и глубже.
Как правило, это артезианская скважина на известняк, имеющая диаметр до 600 мм.
Время бурения такой скважины до 14 дней.
Бурение промышленной скважины проводится роторным методом с применением промывки глинистым раствором.


Дебит промышленной артезианской скважины предусматривает добычу воды до 120 м3 в час.
Промышленные артезианские скважины применяются для обеспечения необходимым количеством воды заводов, фабрик, технологических, сельскохозяйственных производств, поселков и т.д.

  • Химический анализ воды можно включить в работы по бурению скважины, но он не даст достоверной и полной картины, так как сразу после бурения в скважине еще находится привозная вода, используемая при бурении.

  • Отбор проб воды для анализов следует производить через три недели эксплуатации, когда состав воды полностью стабилизируется. По их результатам подбирается или проектируется водоочистное оборудование.

Для бурения мелкой скважины на песок и колодца лицензия не нужна. Для бурения артезианской скважины и промышленной скважины - нужна.
Но некоторые фирмы: выдают два паспорта, что противозаконно, один для владельца, другой - для проверяющих органов.




Емкости для хранения холодной питьевой воды

Емкости (пластиковые резервуары) изготавливаются из специальной смолы "пищевого" класса.
Могут быть вертикального и горизонтального исполнения.
Варианты установки: наземная - внутри помещения, на улице с утеплением; подземная - в земле.

  • Срок службы более 25 лет (в отличие от металлических резервуаров для воды, которые ржавеют и требуют частой замены).

  • Подземные резервуары для воды при установке в земле не требуют полного бетонирования, в отличии от полиэтиленовых или полипропиленовых емкостей, в связи с высокой прочностью стеклопластика.

  • При установке в помещении емкость не требует дополнительных мероприятий по защите корпуса емкости от ударов.

  • По сравнению с емкостью для воды из нержавеющей стали обладает более низкой ценой, полностью готова к монтажу (не нужна сварка), что также дает еще один плюс - на месте сварочных швов ржавчина со временем не появится.

  • Емкости для воды пластиковые изготавливаются в заводских условиях с учетом требований заказчика на 5000 л, 10000 л, 15000 л, 20000 л, 25000 л, 30000 л, 40000 л, 50000 л, 50000 л, 100000 л.



Размеры емкостей для воды

Объем

м3

5

10

15

20

25

30

40

50

60

100

Диаметр корпуса , D.

мм

1600

1600

1800

2300

2300

2300

2300

2300

3000

3000

Длина корпуса, L

мм

2700

5200

6200

5100

6300

7500

9900

12400

9000

14700

Масса сухой емкости

кг

299

548

797

1046

1295

1544

2042

2540

3038

5030



По желанию заказчика размеры резервуаров для воды могут быть изменены.





Эскизный проект одноэтажного производственного здания для размещения оборудования по водоподготовке, очистке воды и очистных сооружений может использоваться для:

проект бетонного завода;

проект бумажной фабрики;

проект завода ЖБИ;

проект завода стройматериалов;

проект колбасного завода;

проект комбикормового завода;

проект кондитерской фабрики;

проект консервного завода;

проект лесопильного завода;

проект мебельной фабрики;

проект молочного завода;

проект мукомольного завода;

проект мусороперерабатывающего завода;

проект мясоперерабатывающего завода;

проект овощной базы;

проект пивоваренного завода;

проект рыбного завода;

проект сахарного завода;

проект склада;

проект стекольного завода;

проект сырного завода;

проект цементного завода;

проект кирпичного завод;

проект швейной фабрики;

проект хлебобулочного завода

проект спортивного комплекса;

проект складских помещений и т.д.



Примечание

  • По желанию возможна разработка 3D поэтажных планов каждого этажа и подвала полностью или фрагментарно.

  • Возможны многочисленные варианты колористики внешнего фасада зданияа.

  • На стадии эскизного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должен решать данный завод.

  • Все требования и пожелания к плану этажа и расстановки оборудования целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку эскизного проекта здания.



На заметку

Площади и число производственных помещений любого завода или фабрики следует проектировать с учетом предполагаемого технологического процесса, используемого оборудования, ассортимента выпускаемой продукции, ее предполагаемого объема, сменности работы на заводе и т.д.



Для заказа приобретения ЭП, РП, или производственного здания для размещения размещения оборудования по водоподготовке, очистке воды и очистных сооружений свяжитесь с нами любым удобным для Вас способом, указанном на сайте.

Основные разделы



Проекты домов 1-50
Проекты домов 51-100
Проекты домов 101-150
Проекты гаражей
Проекты гостиниц
Проекты детских садов
Проекты заводов
Проекты конюшен
Проекты офисных зданий
Проекты пожарных депо
Проекты поселков
Проекты ресторанов
Проекты рынков
Проекты складов
Проект спорткомплексов
Проекты старинных домов
Проекты супермаркетов
Проекты таунхаусов
Проекты ТПУ
Проекты школ
Проекты для новой Москвы
Частные дома 1-50
Частные дома 51-100
Частные дома 101-150
Частные дома 151-200
Многоэтажные дома
Проекты домов до 1500 кв.м.
Армирование
Очистные сооружения













Проекты частных домов. Проекты многоквартирных домов. Малоэтажное строительство. Архитектура. Проектирование. Армирование.

Copyright © 2018   |   Веб-дизайн: Сергей Пыхтин
