Готовый проект заводского комплекса (фабрики)

Готовый проект производственного здания с энергосберегающими технологиями.

(использование альтернативных источников энергии)





Проект разработан для строительства в условиях как плотной городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.





Проект заводского комплекса

Проект заводского комплекса (фабрики)

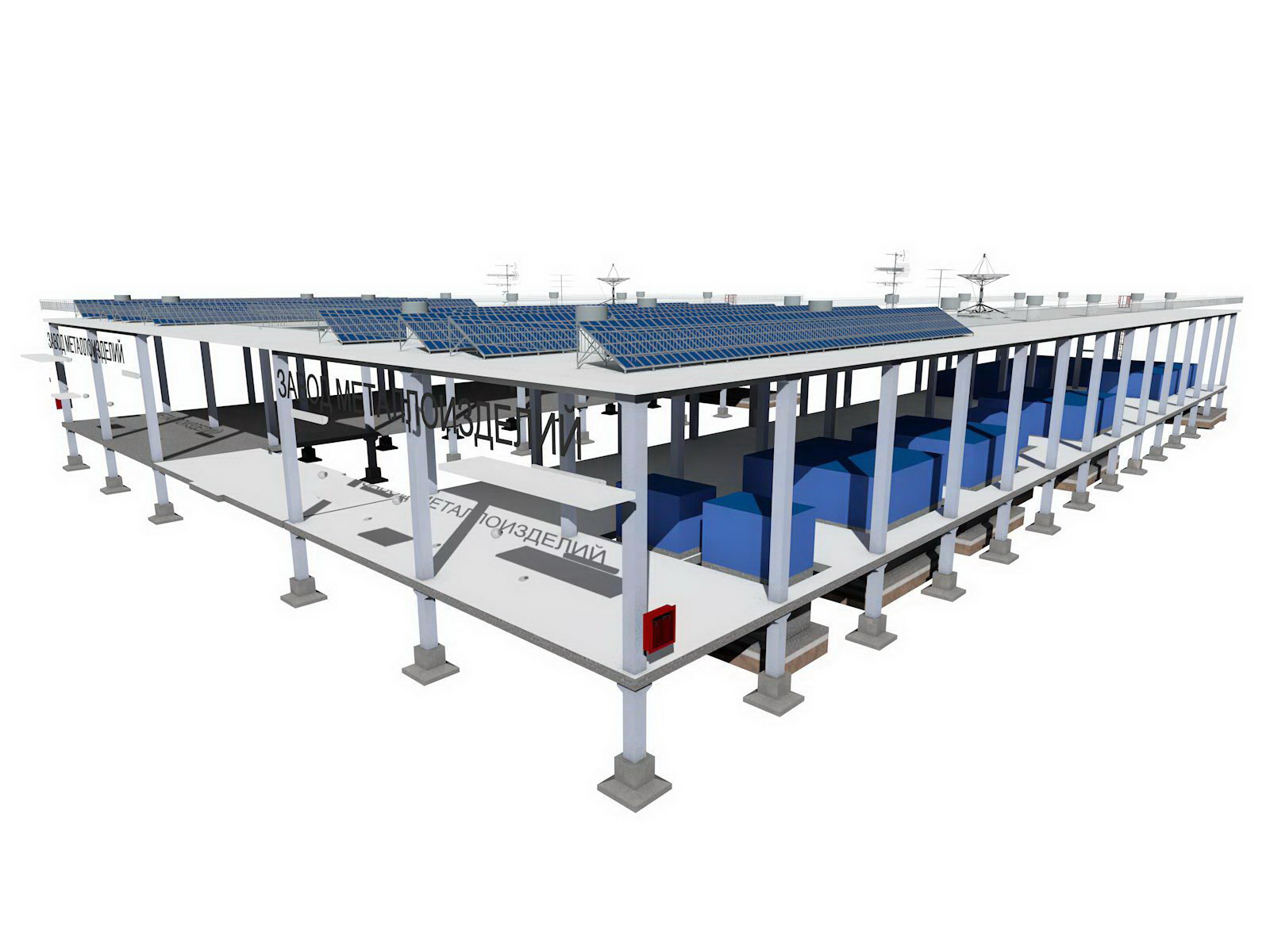

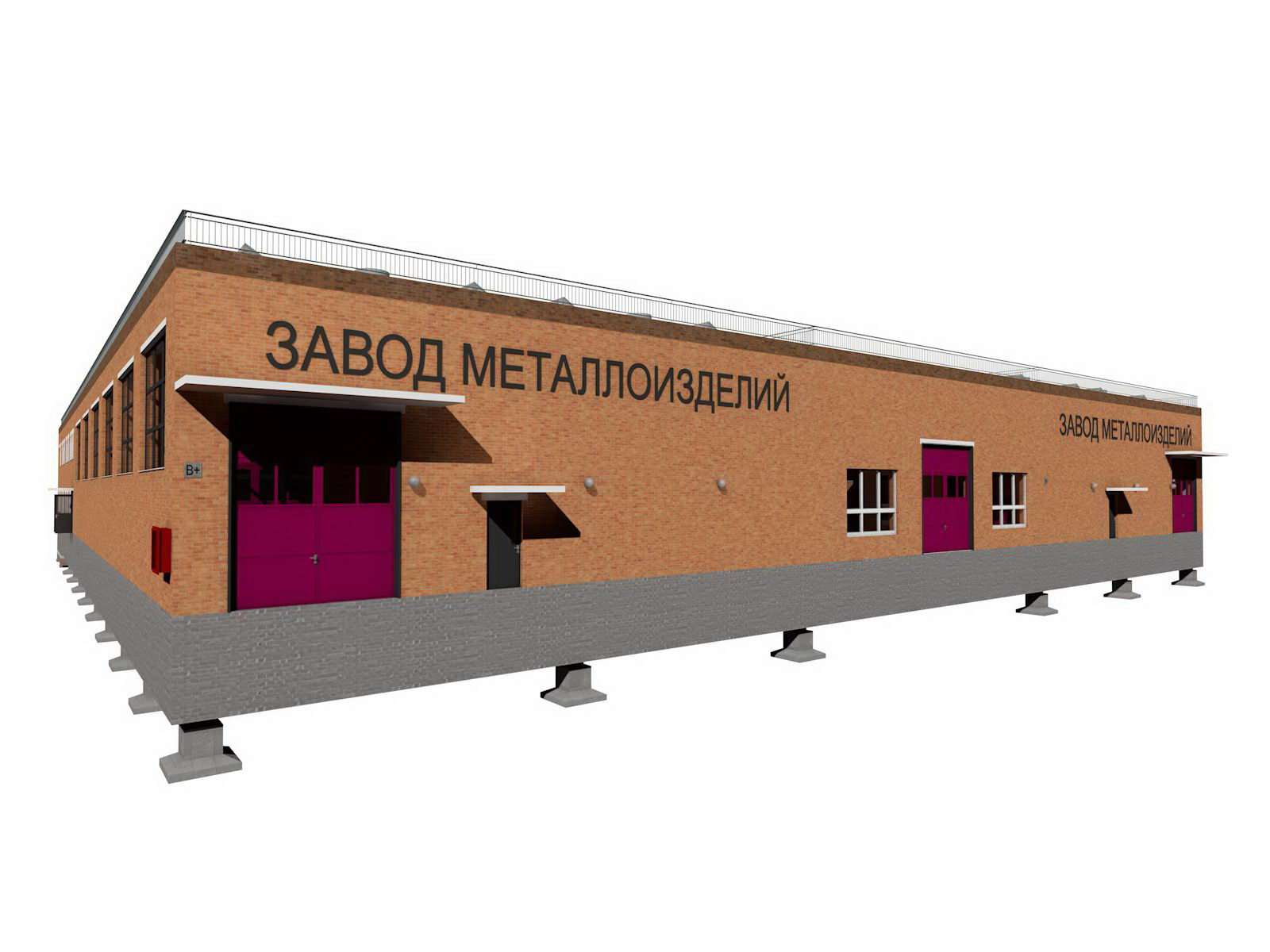

Общий 3D вид заводского комплекса

Общий 3D вид заводского комплекса

Общий 3D вид заводского комплекса



Общий 3D вид заводского комплекса



Ночной 3D вид заводского комплекса

Ночной 3D вид заводского комплекса

Ночной 3D вид заводского комплекса



Ночной 3D вид заводского комплекса



Общий 3D вид заводского комплекса

Общий 3D вид заводского комплекса

Общий 3D вид заводского комплекса



Общий 3D вид заводского комплекса



Общий 3D вид заводского комплекса

Общий 3D вид заводского комплекса

Общий 3D вид заводского комплекса



Общий 3D вид заводского комплекса



Общий 3D вид заводского комплекса

Общий 3D вид заводского комплекса

Общий 3D вид заводского комплекса



Общий 3D вид заводского комплекса



Общий 3D вид заводского комплекса

Общий 3D вид заводского комплекса

Общий 3D вид заводского комплекса



Общий 3D вид заводского комплекса

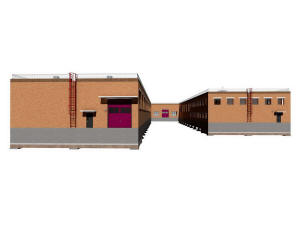

Фрагмент заводского комплекса

Фрагмент заводского комплекса

Фрагмент заводского комплекса



Фрагмент заводского комплекса



Главный вход заводского комплекса

Главный вход заводского комплекса

Главный вход заводского комплекса



Главный вход заводского комплекса



Ограда заводского комплекса

Ограда заводского комплекса

Ограда заводского комплекса



Ограда заводского комплекса



Интерьер балкона заводского комплекса

Интерьер балкона заводского комплекса

Интерьер балкона заводского комплекса



Общий 3D вид заводского комплекса

Ворота заводского комплекса

Ограда заводского комплекса

Ворота заводского комплекса



Ограда заводского комплекса



Проект заводского комплекса

Проект заводского комплекса

Проект заводского комплекса



Проект заводского комплекса



Проект заводского комплекса

Проект заводского комплекса

Проект заводского комплекса



Проект заводского комплекса



Проект заводского комплекса

Проект заводского комплекса

Проект заводского комплекса



Проект заводского комплекса



Проект заводского комплекса

Проект заводского комплекса



Проект заводского комплекса

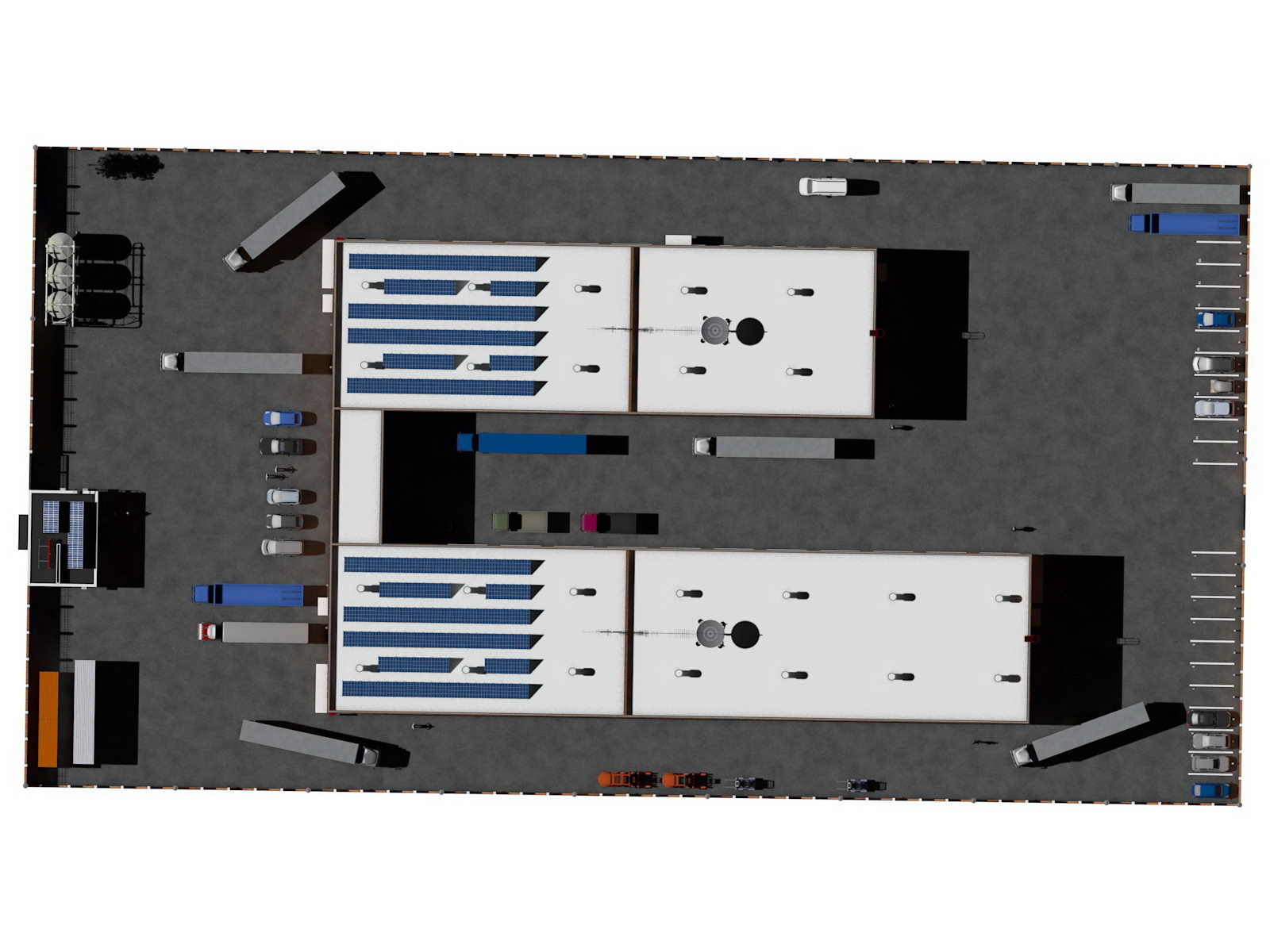

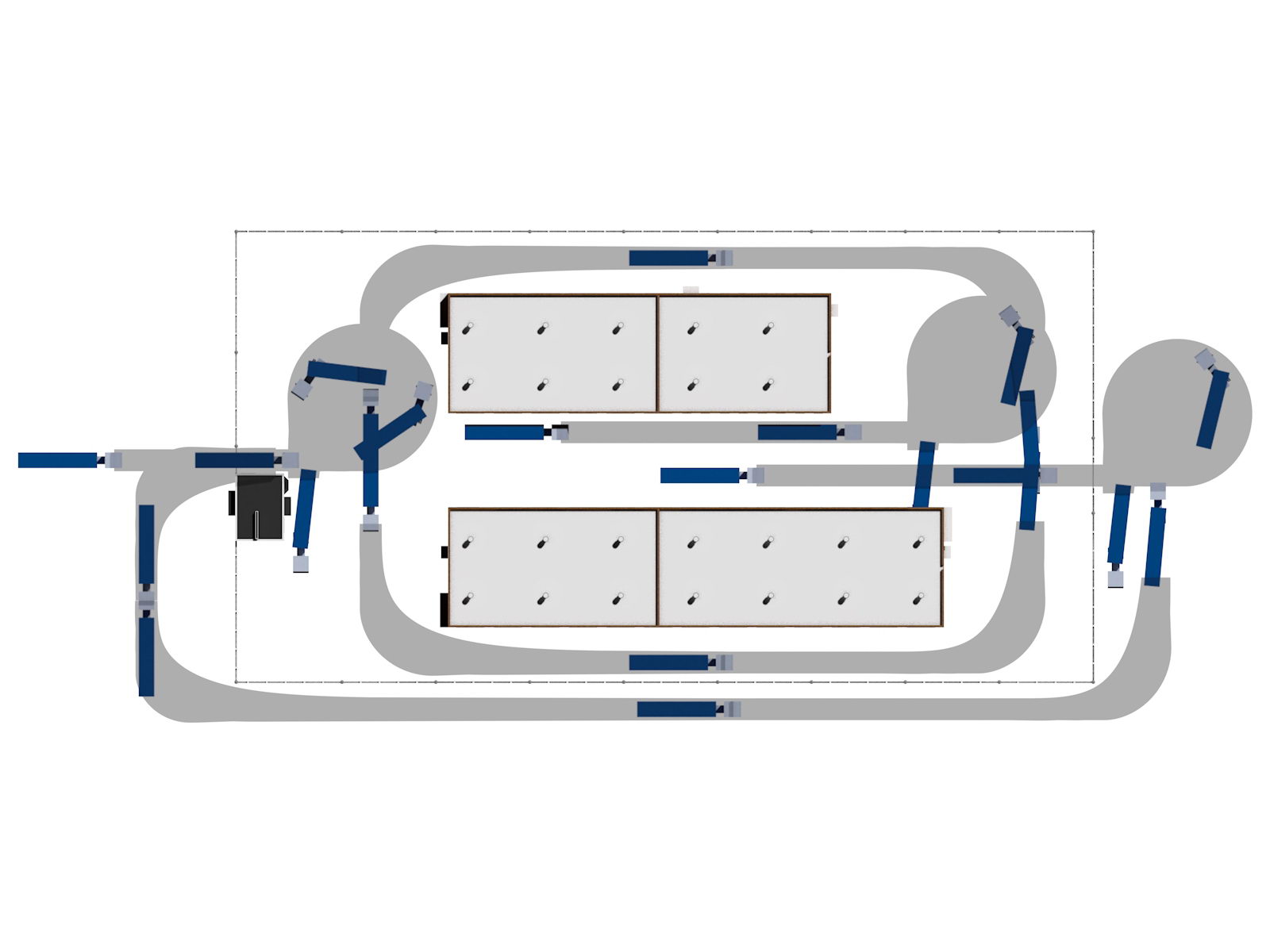

План застройки заводского комплекса

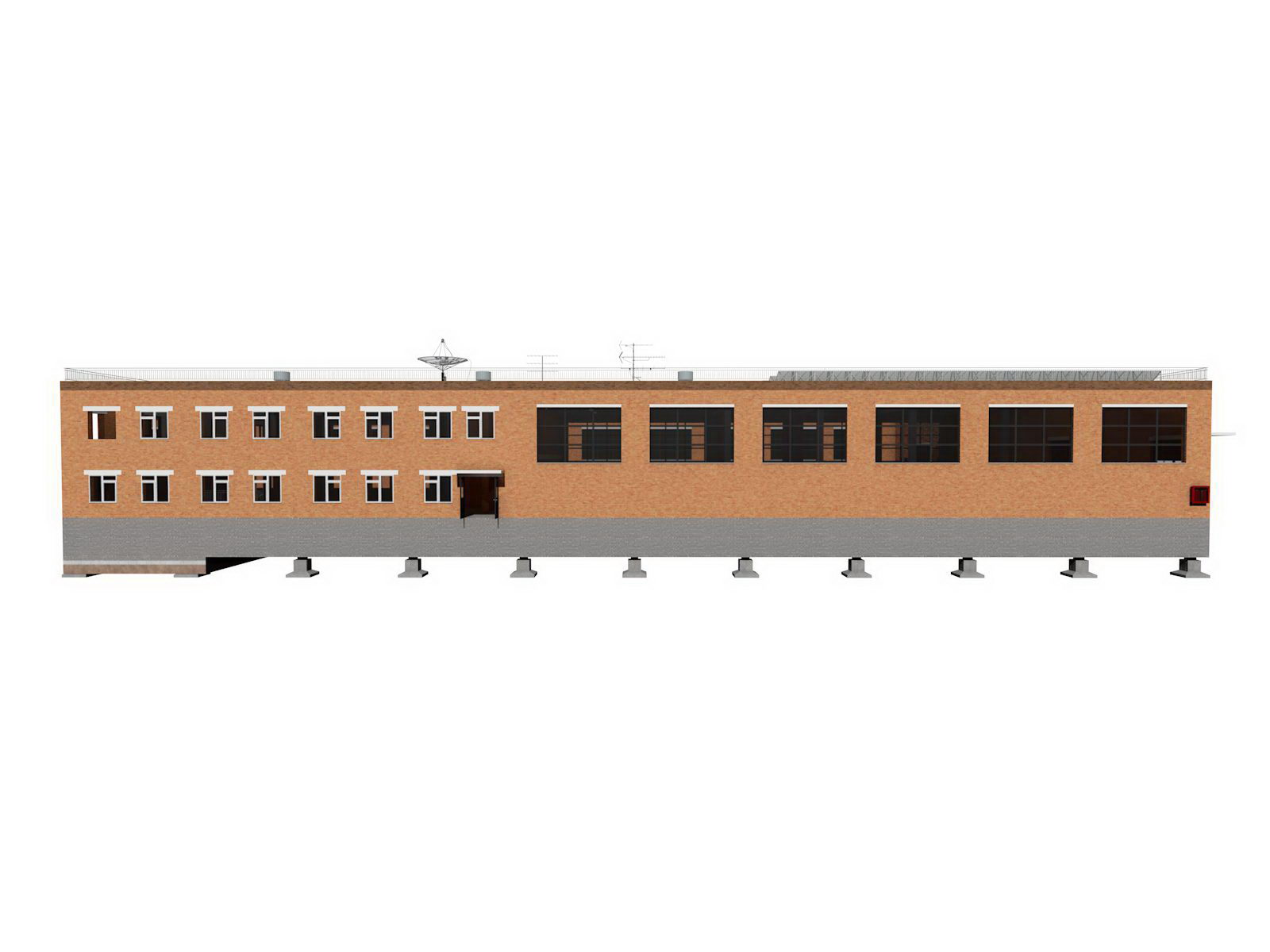

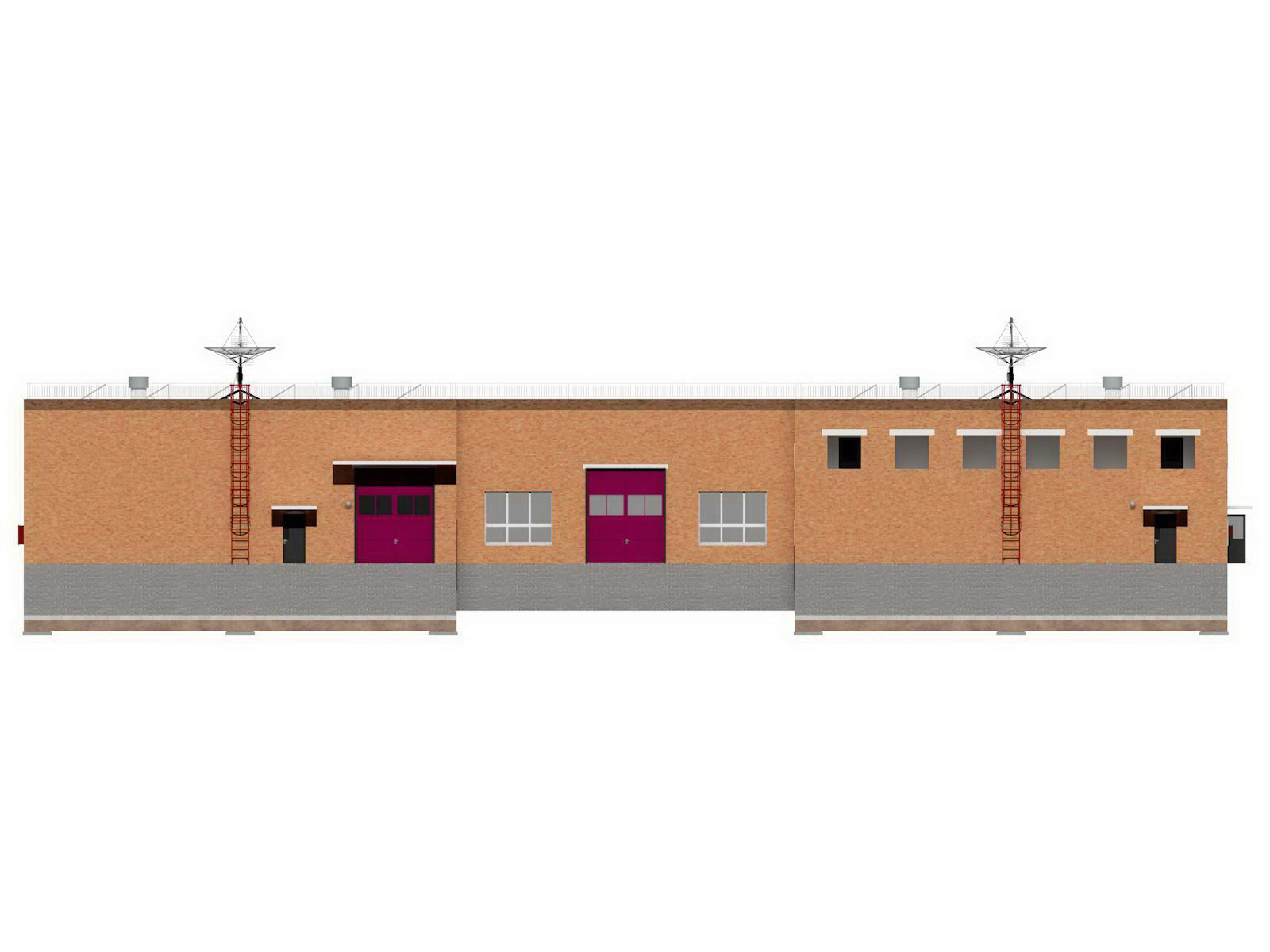

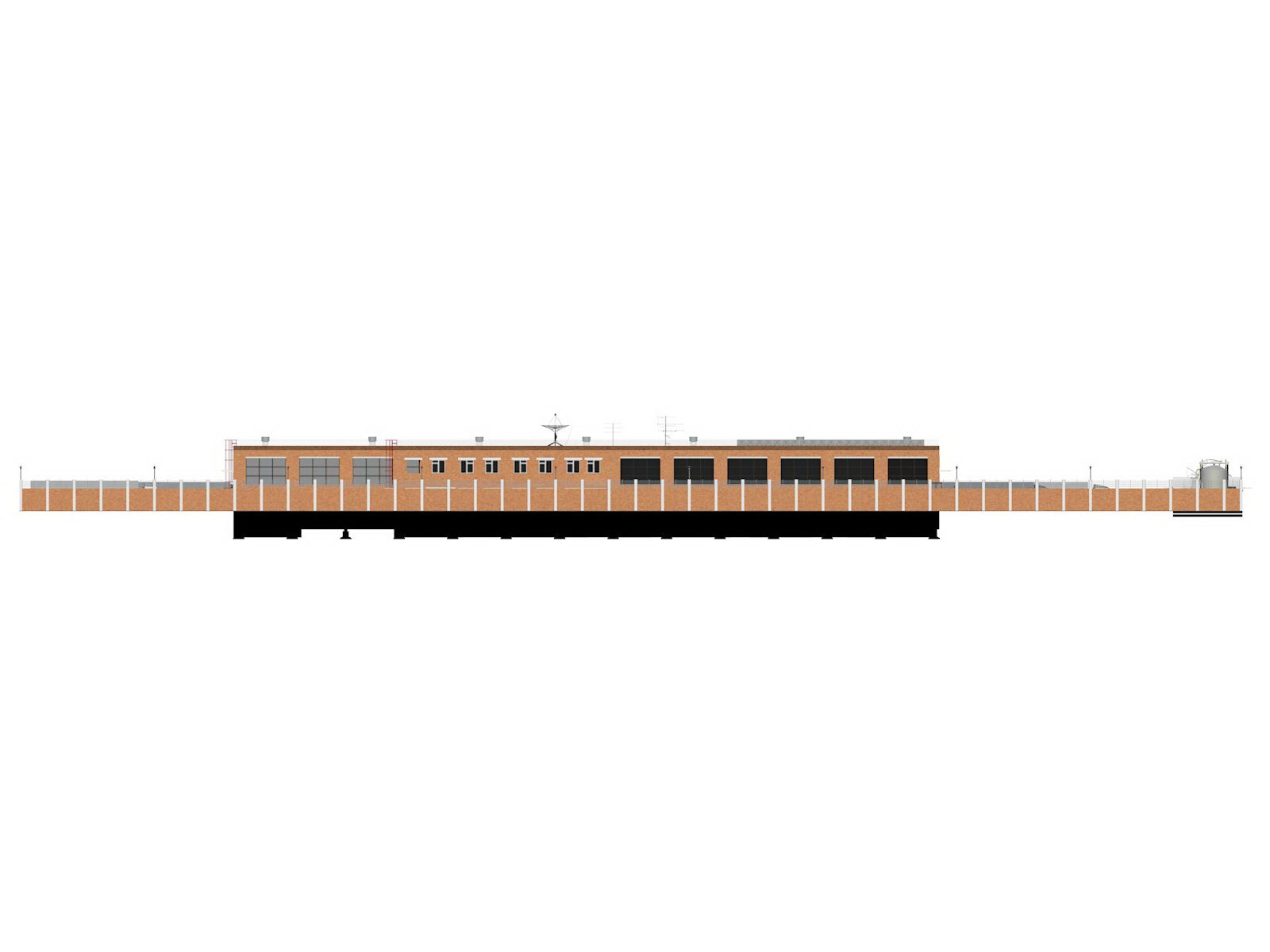

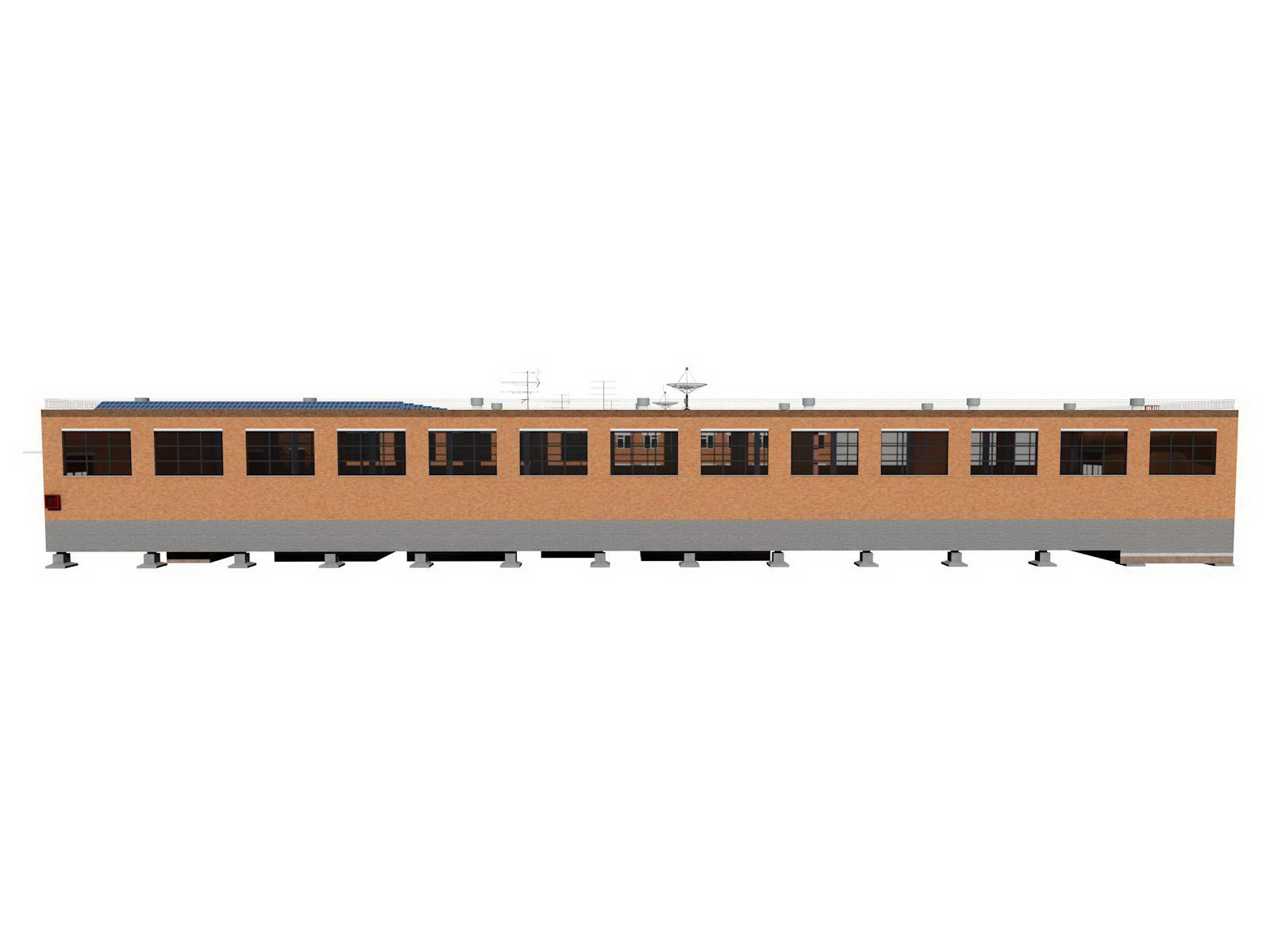

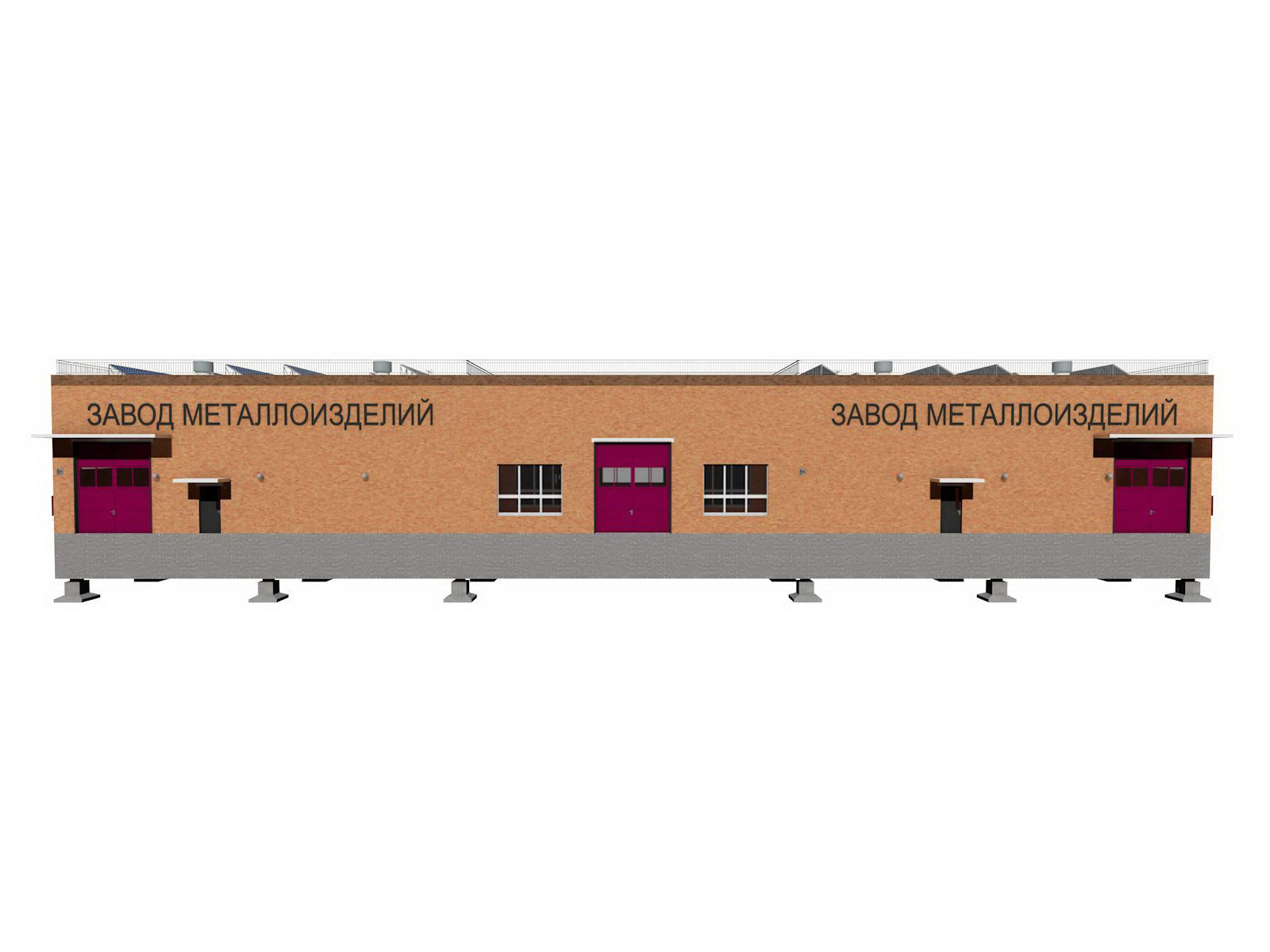

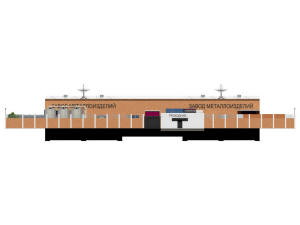

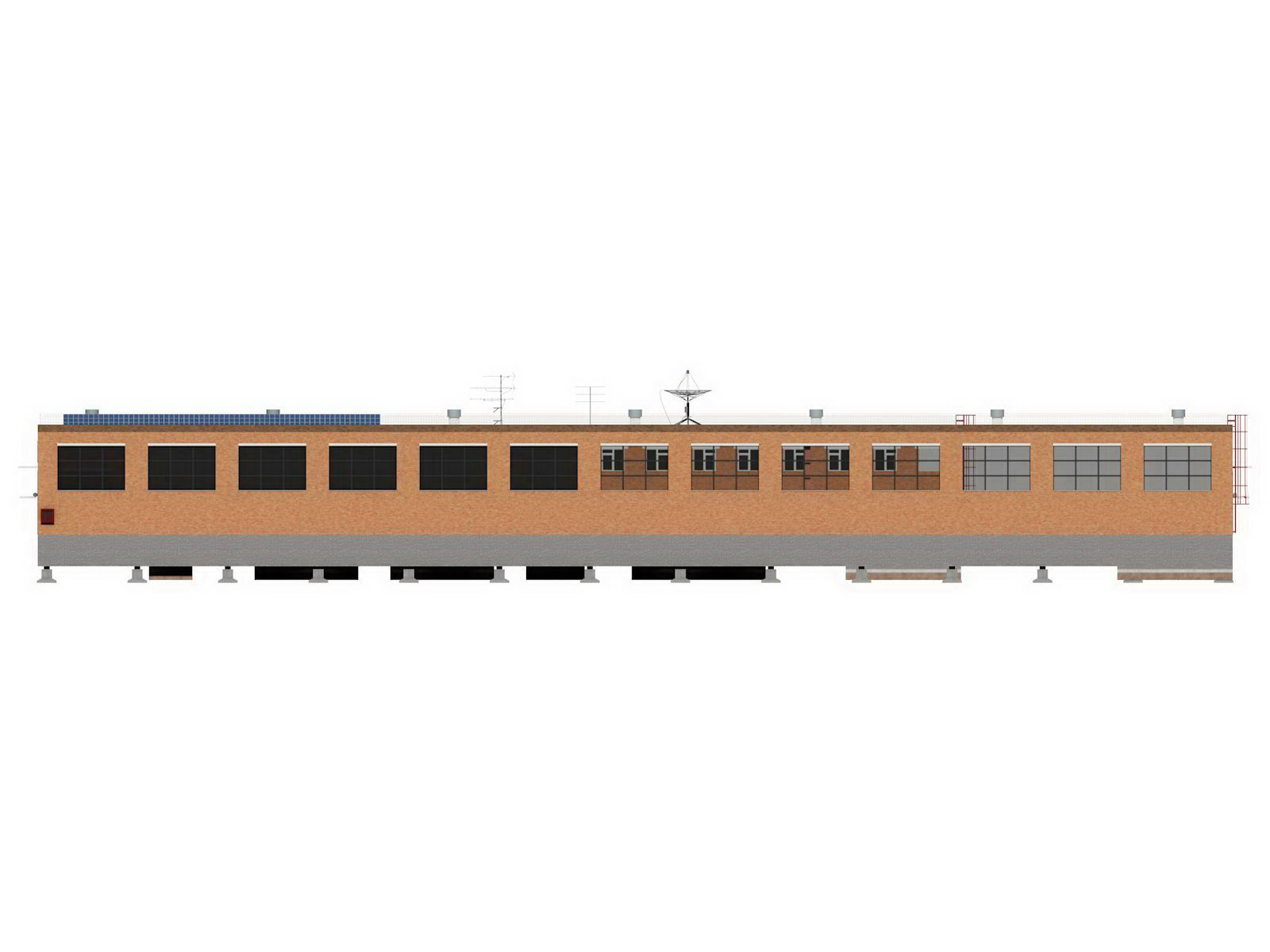

Фасад заводского комплекса

План застройки заводского комплекса



Фасад заводского комплекса

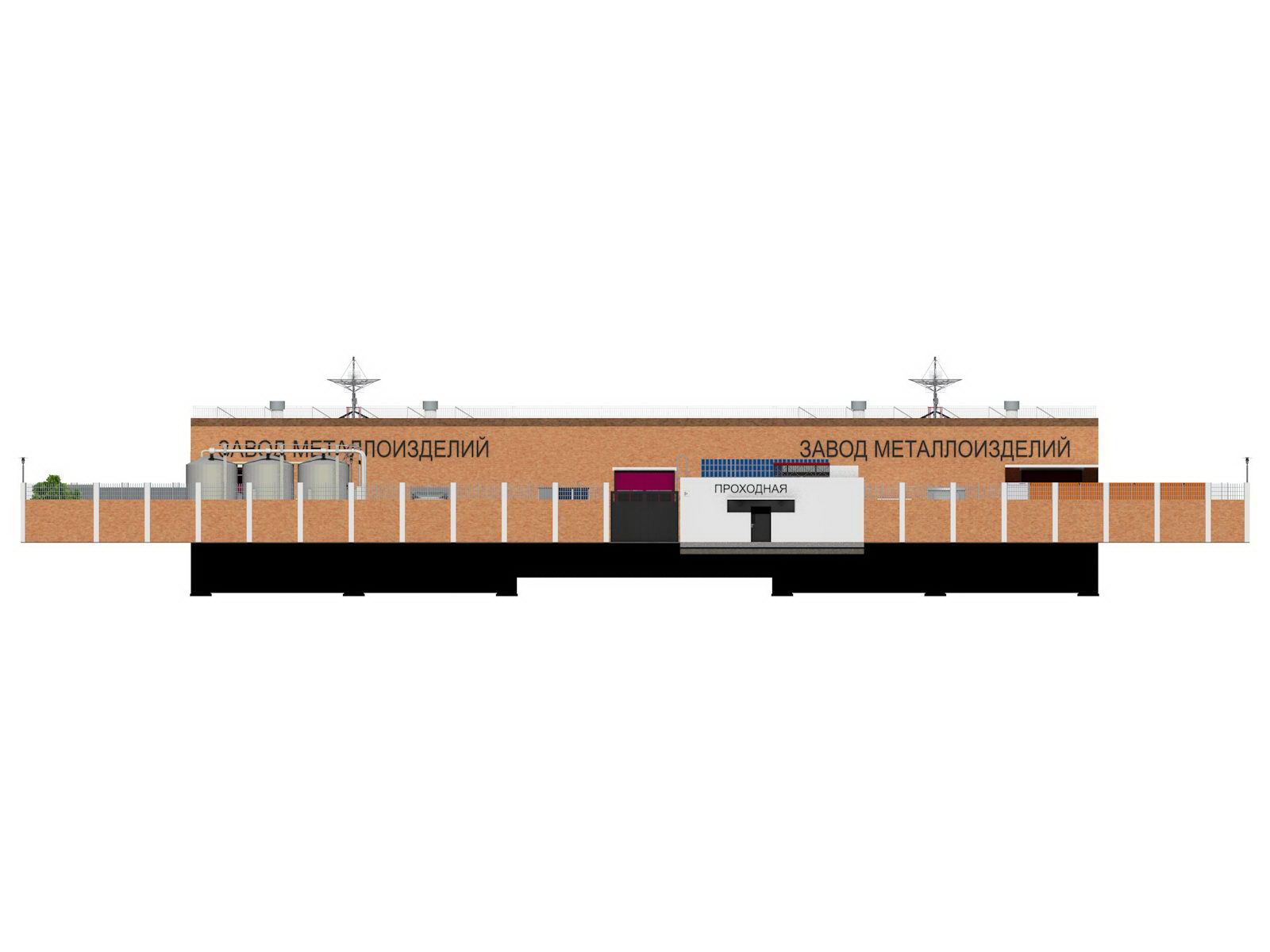

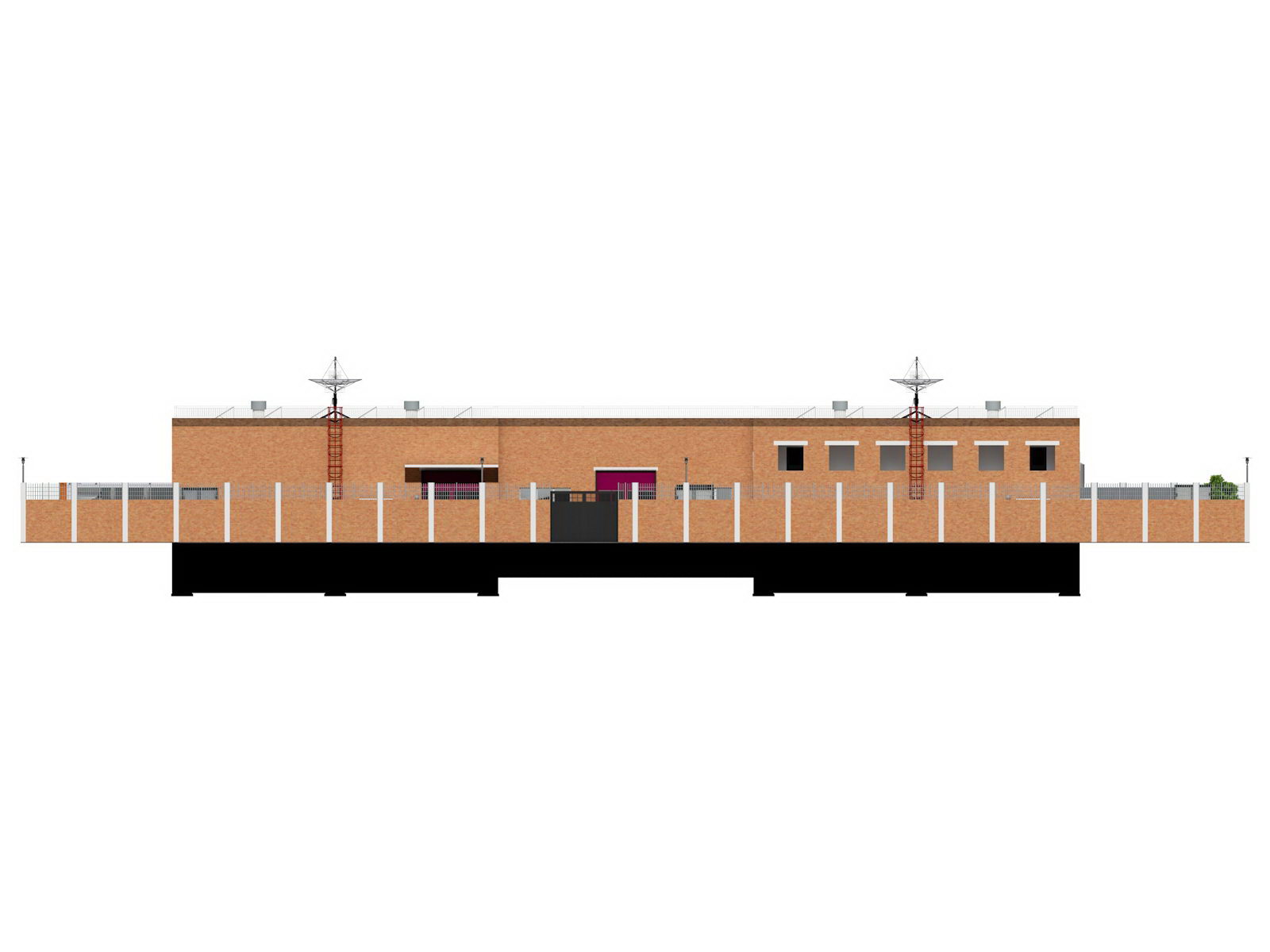

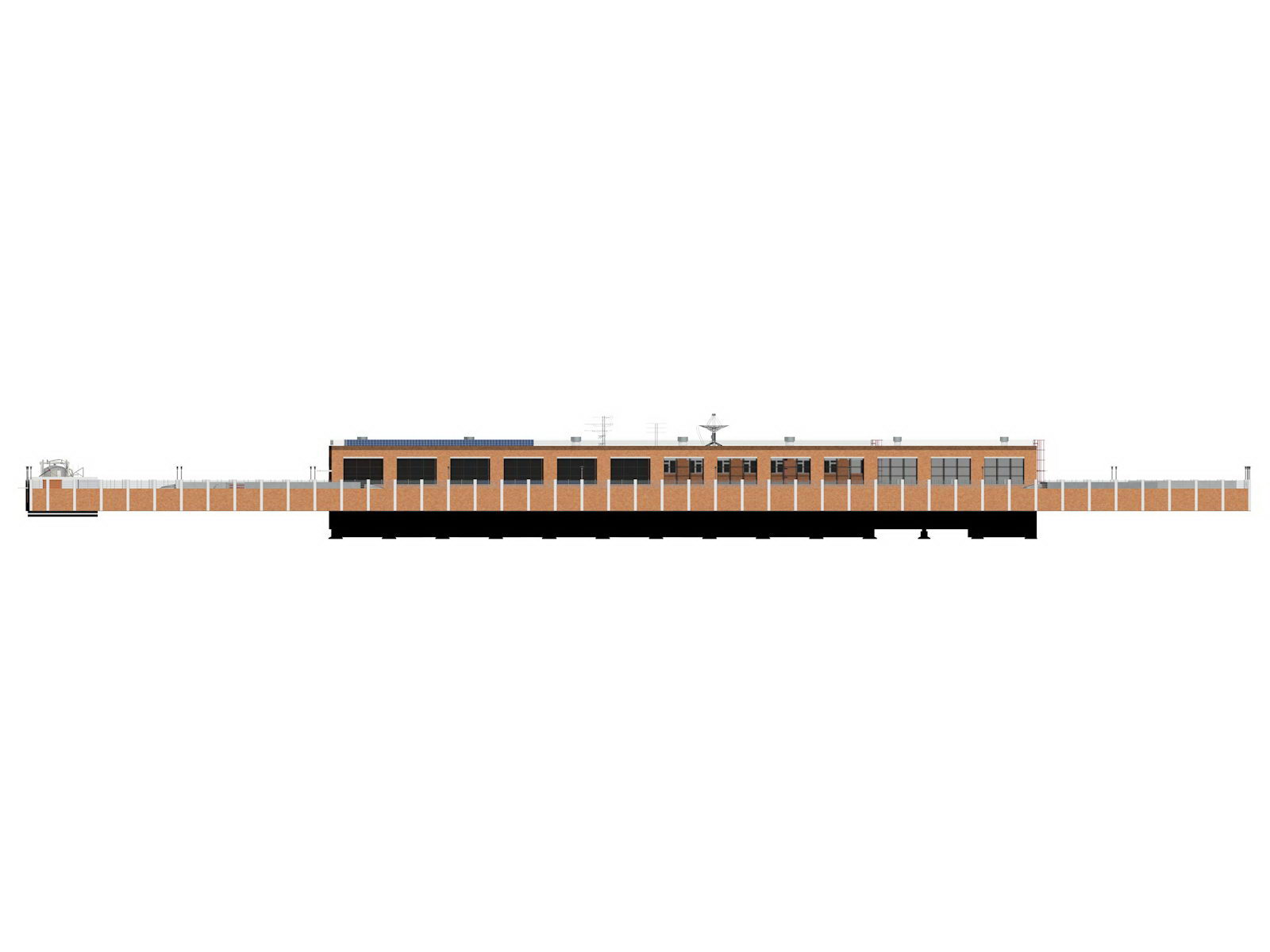

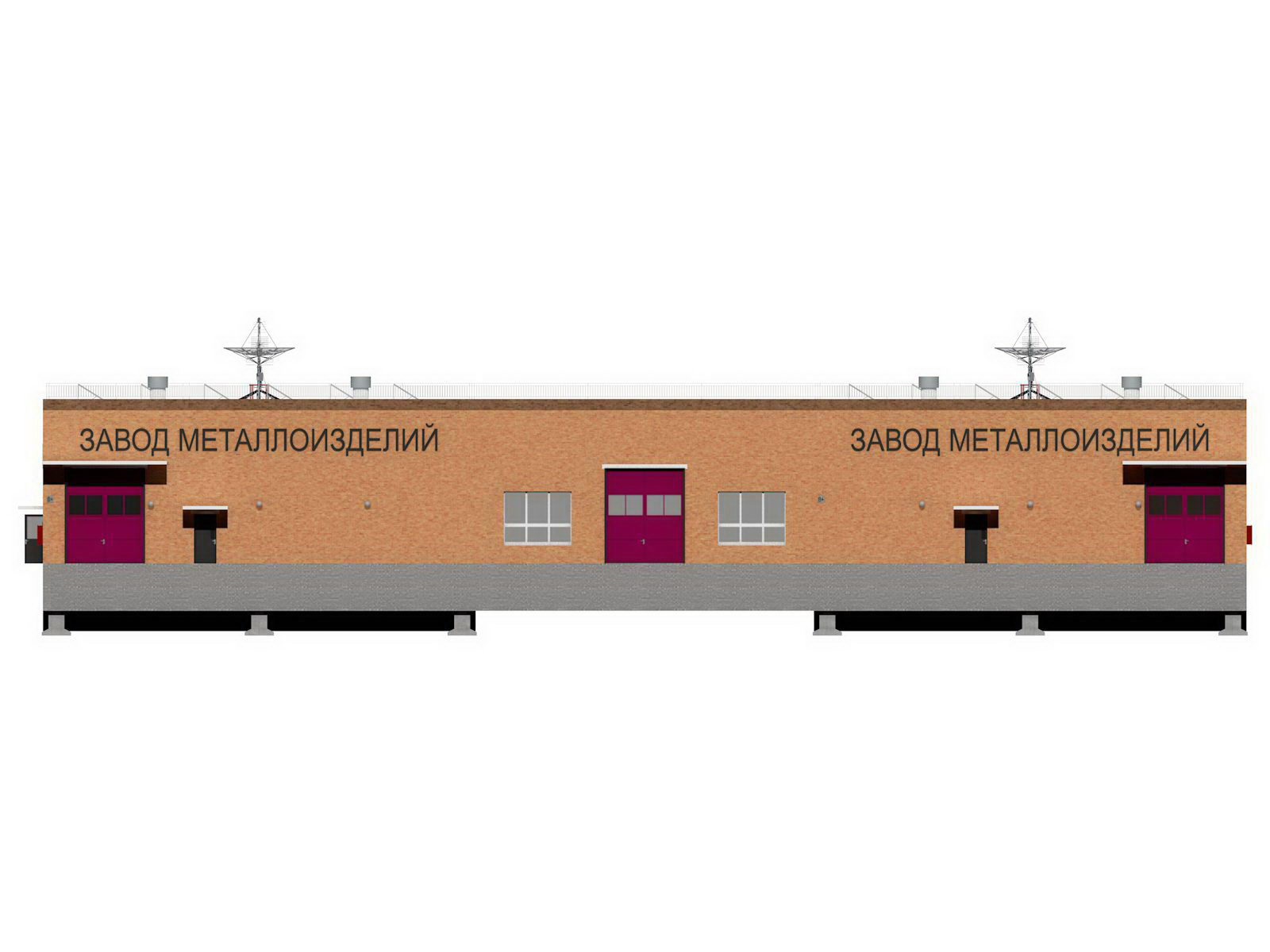

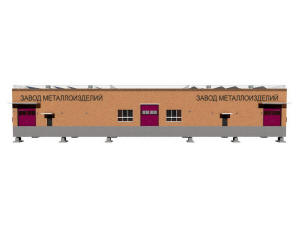

Задний фасад заводского комплекса

Боковой фасад заводского комплекса

Задний фасад заводского комплекса



Боковой фасад заводского комплекса

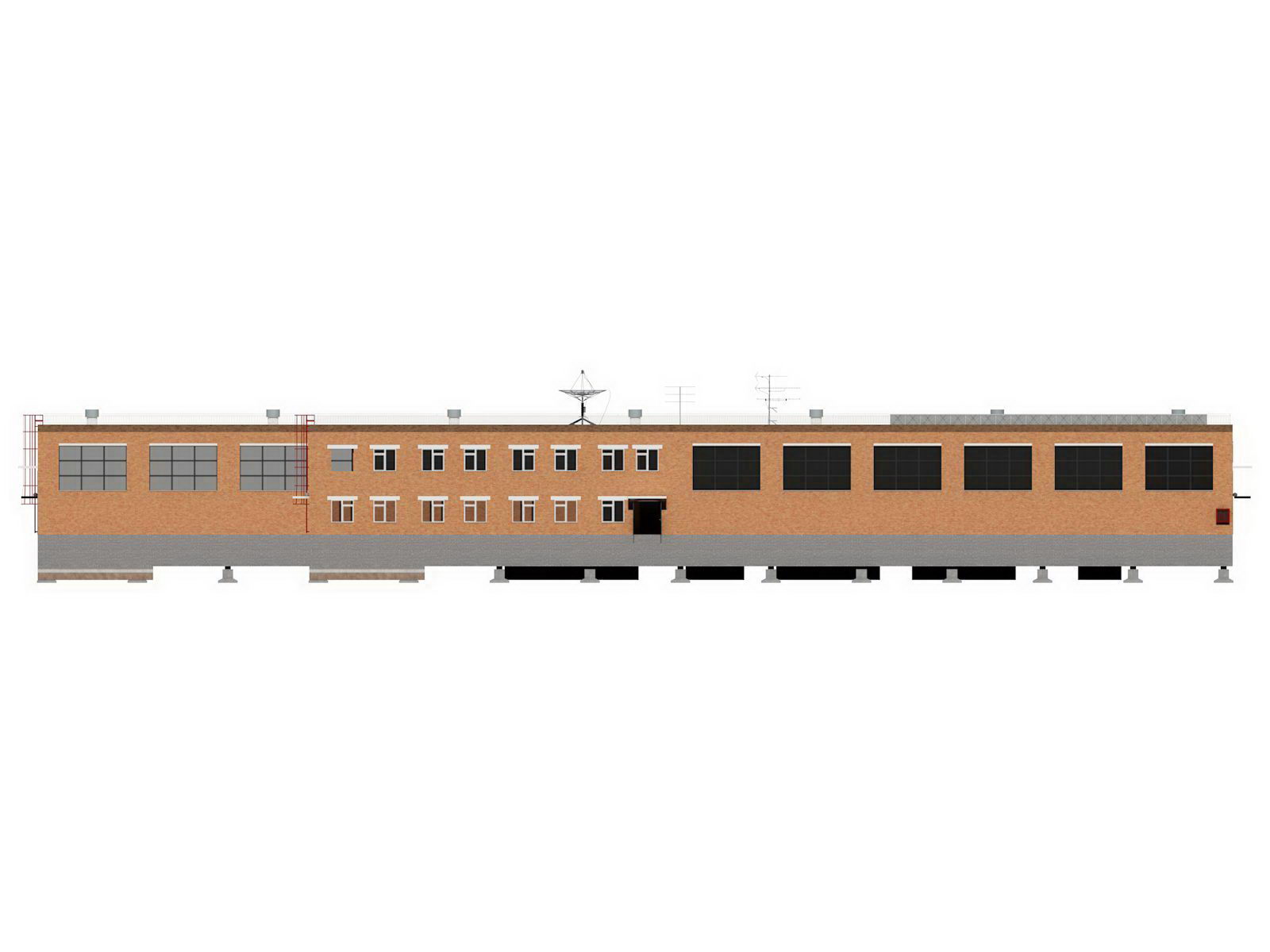

Главный фасад заводского комплекса

Боковой фасад заводского комплекса

Главный фасад заводского комплекса



Боковой фасад заводского комплекса

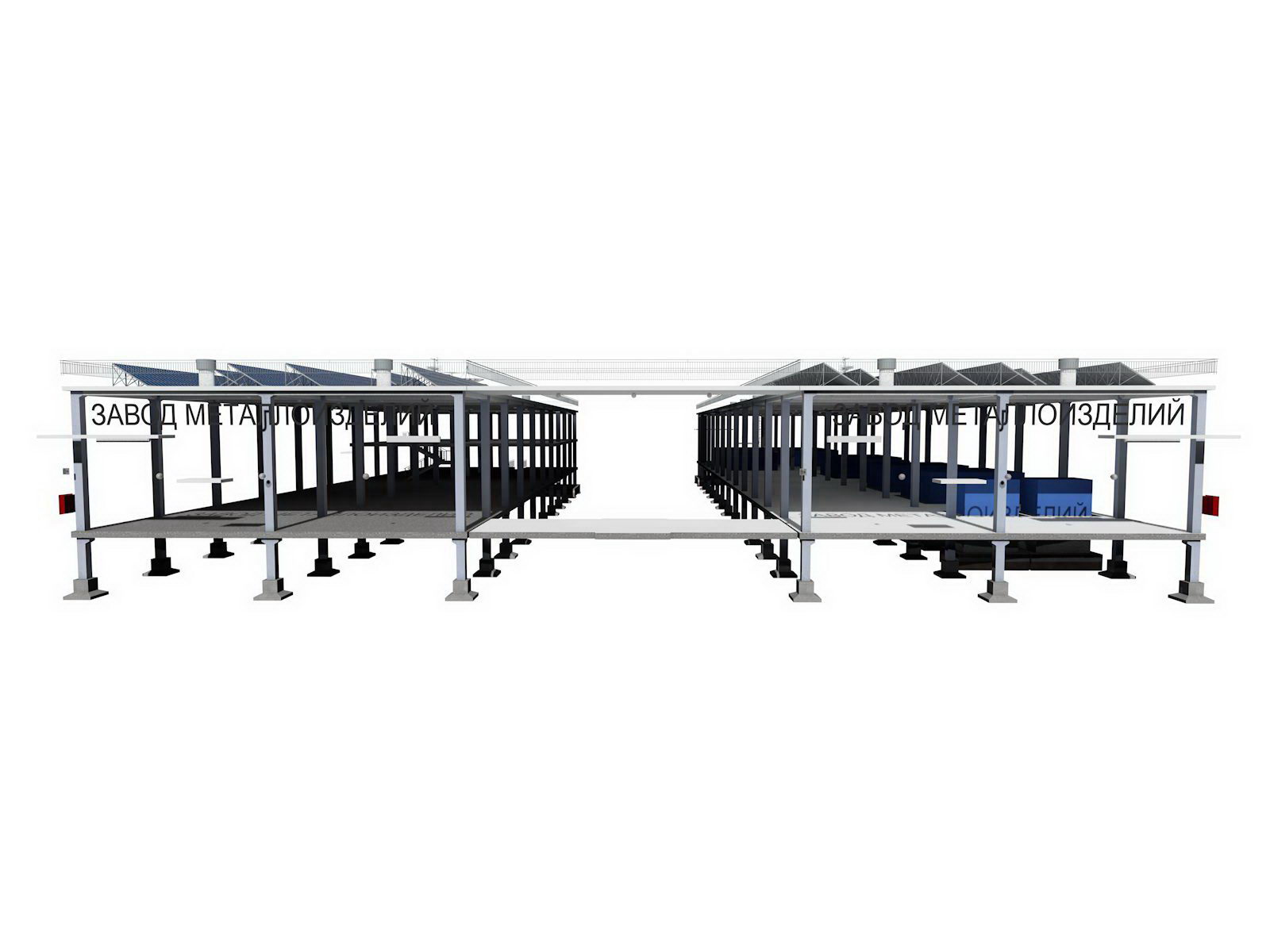

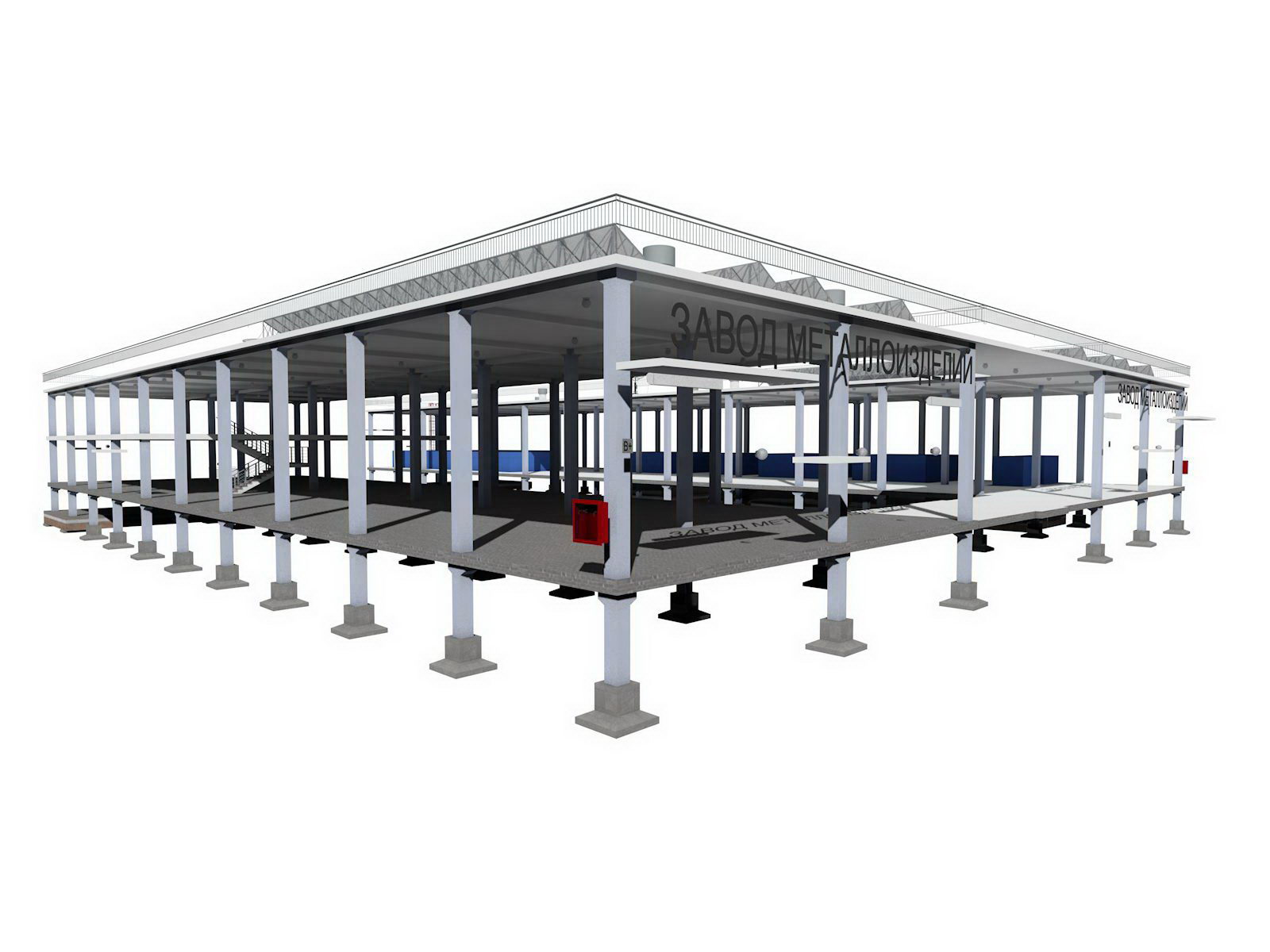

Каркас заводского комплекса

Каркас заводского комплекса

Каркас заводского комплекса



Каркас заводского комплекса



Каркас заводского комплекса

Каркас заводского комплекса

Каркас заводского комплекса



Каркас заводского комплекса



Каркас заводского комплекса

Каркас заводского комплекса

Каркас заводского комплекса



Каркас заводского комплекса



Каркас заводского комплекса

Каркас заводского комплекса

Каркас заводского комплекса



Каркас заводского комплекса

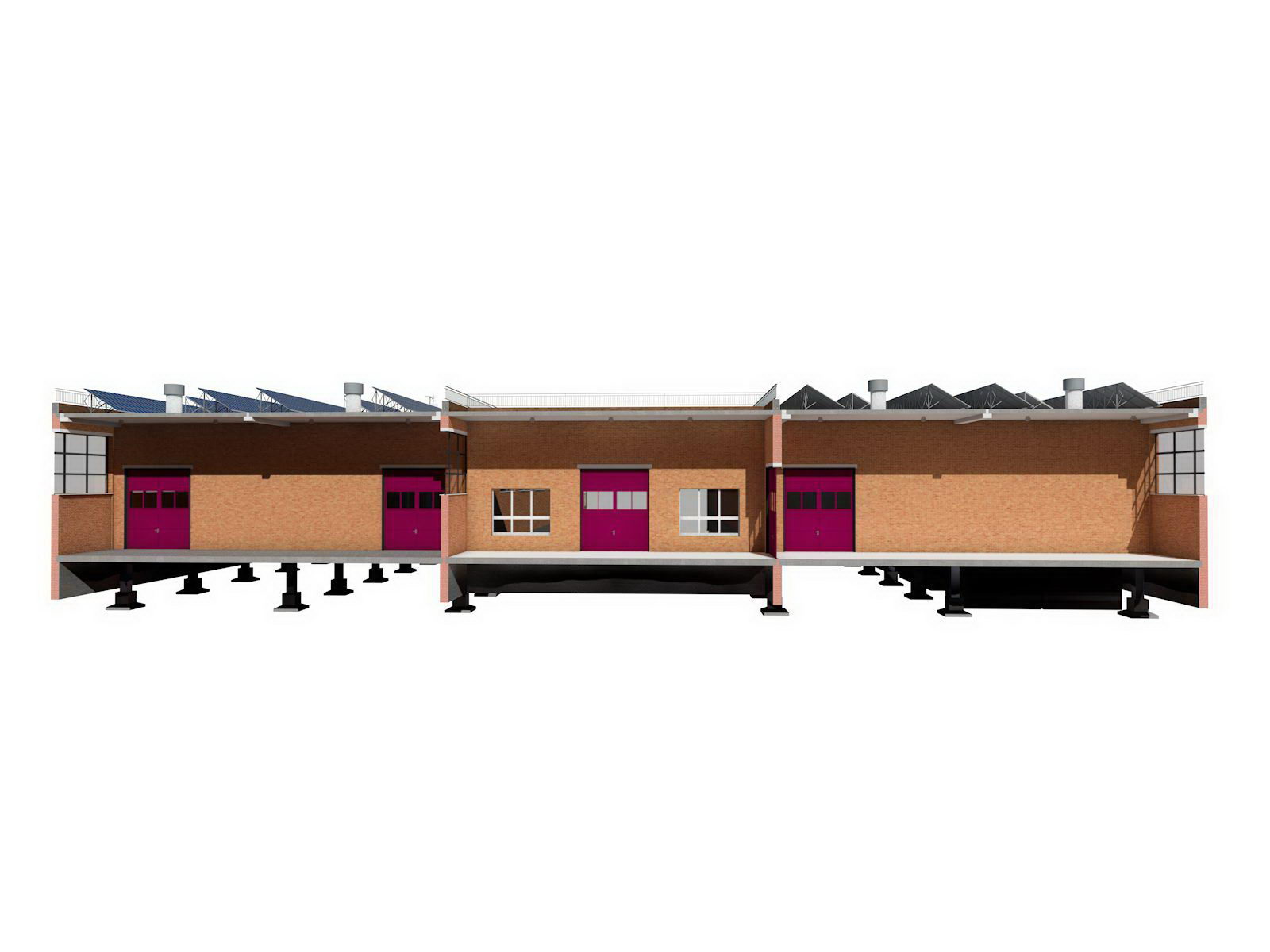

Разрез заводского комплекса

Ограда заводского комплекса

Разрез заводского комплекса



Ограда заводского комплекса



Ограда заводского комплекса

Ограда заводского комплекса

Ограда заводского комплекса



Ограда заводского комплекса

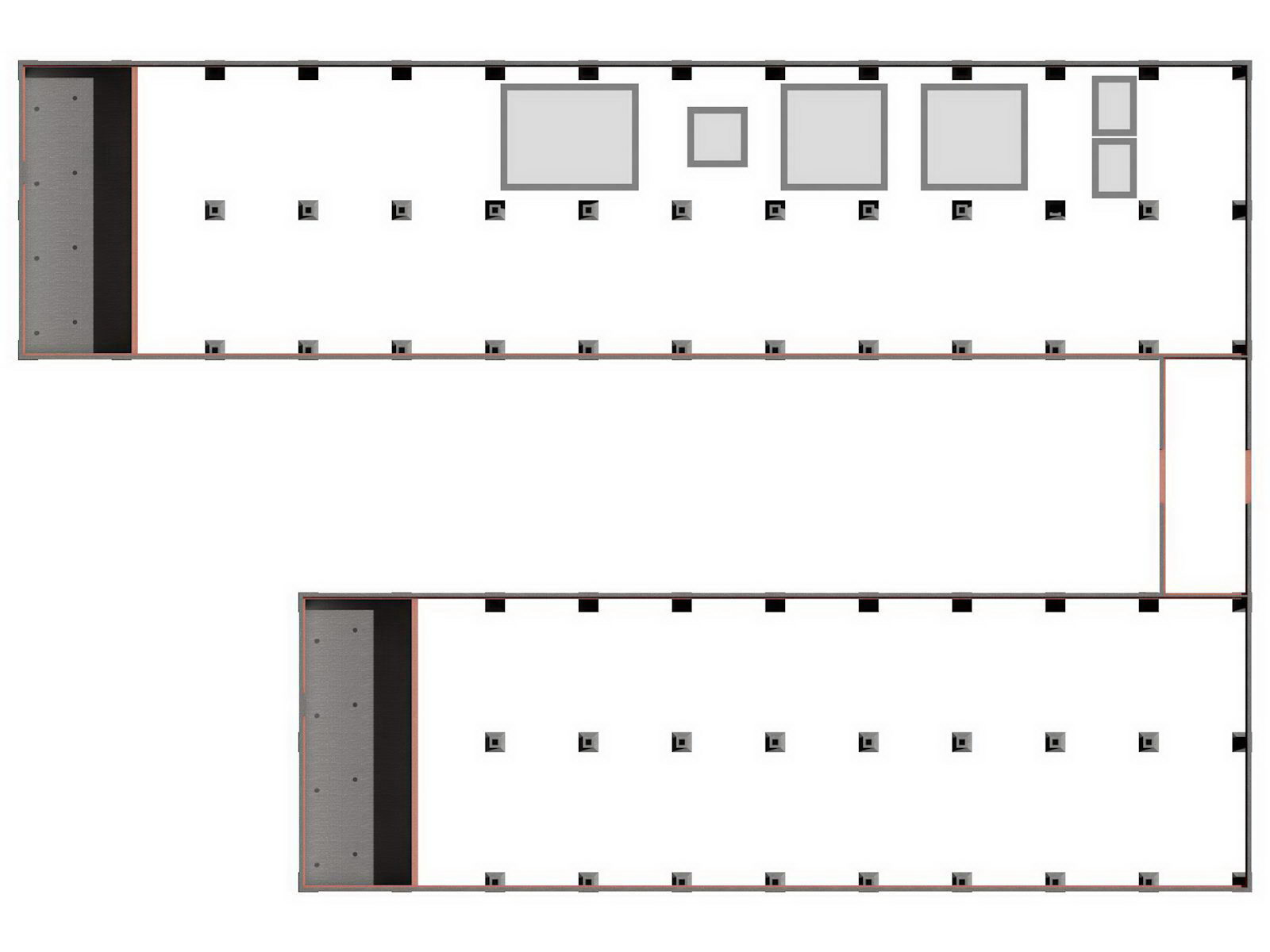

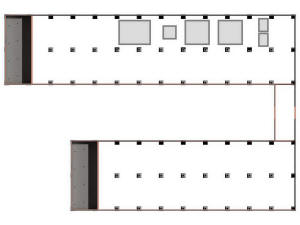

План фундамента заводского комплекса

План фундамента заводского комплекса

План фундамента заводского комплекса



План фундамента заводского комплекса



План фундамента заводского комплекса

План фундамента заводского комплекса

План фундамента заводского комплекса



План фундамента заводского комплекса



План фундамента заводского комплекса

План фундамента заводского комплекса

План фундамента заводского комплекса



План фундамента заводского комплекса



План фундамента заводского комплекса

План фундамента заводского комплекса

План фундамента заводского комплекса



План фундамента заводского комплекса

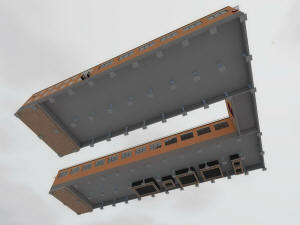

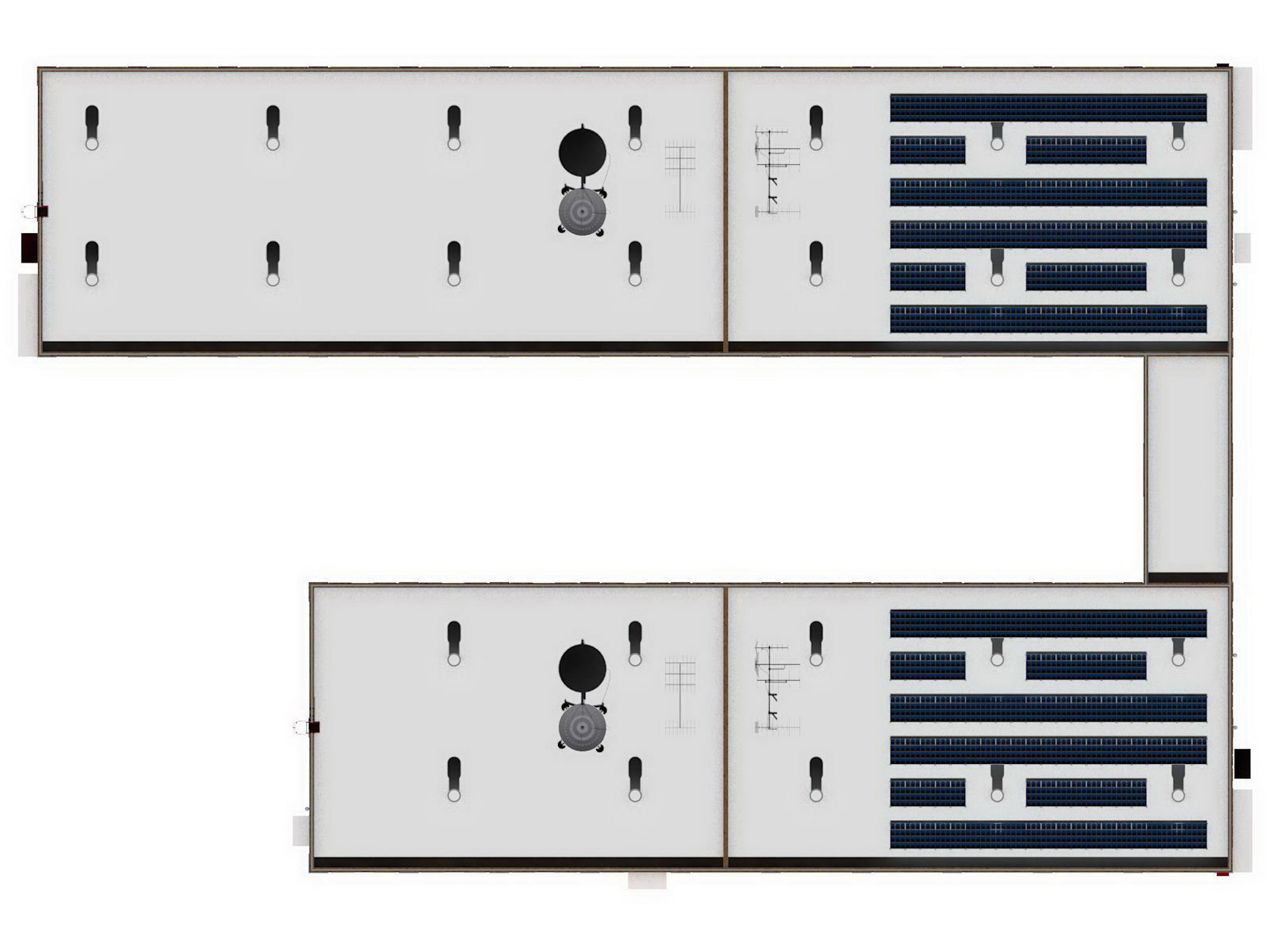

План крыши заводского комплекса

План фундамента заводского комплекса

План крыши заводского комплекса



План фундамента заводского комплекса



Проект заводского комплекса и вид фундамента

Проект заводского комплекса и вид фундамента

Проект заводского комплекса и вид фундамента



Проект заводского комплекса и вид фундамента



Проект заводского комплекса и вид фундамента

Проект заводского комплекса и вид фундамента

Проект заводского комплекса и вид фундамента



Проект заводского комплекса и вид фундамента



Проект заводского комплекса и вид фундамента

Проект заводского комплекса и вид фундамента

Проект заводского комплекса и вид фундамента



Проект заводского комплекса и вид фундамента



Проект заводского комплекса и вид фундамента

Проект заводского комплекса и вид фундамента

Проект заводского комплекса и вид фундамента



Проект заводского комплекса и вид фундамента

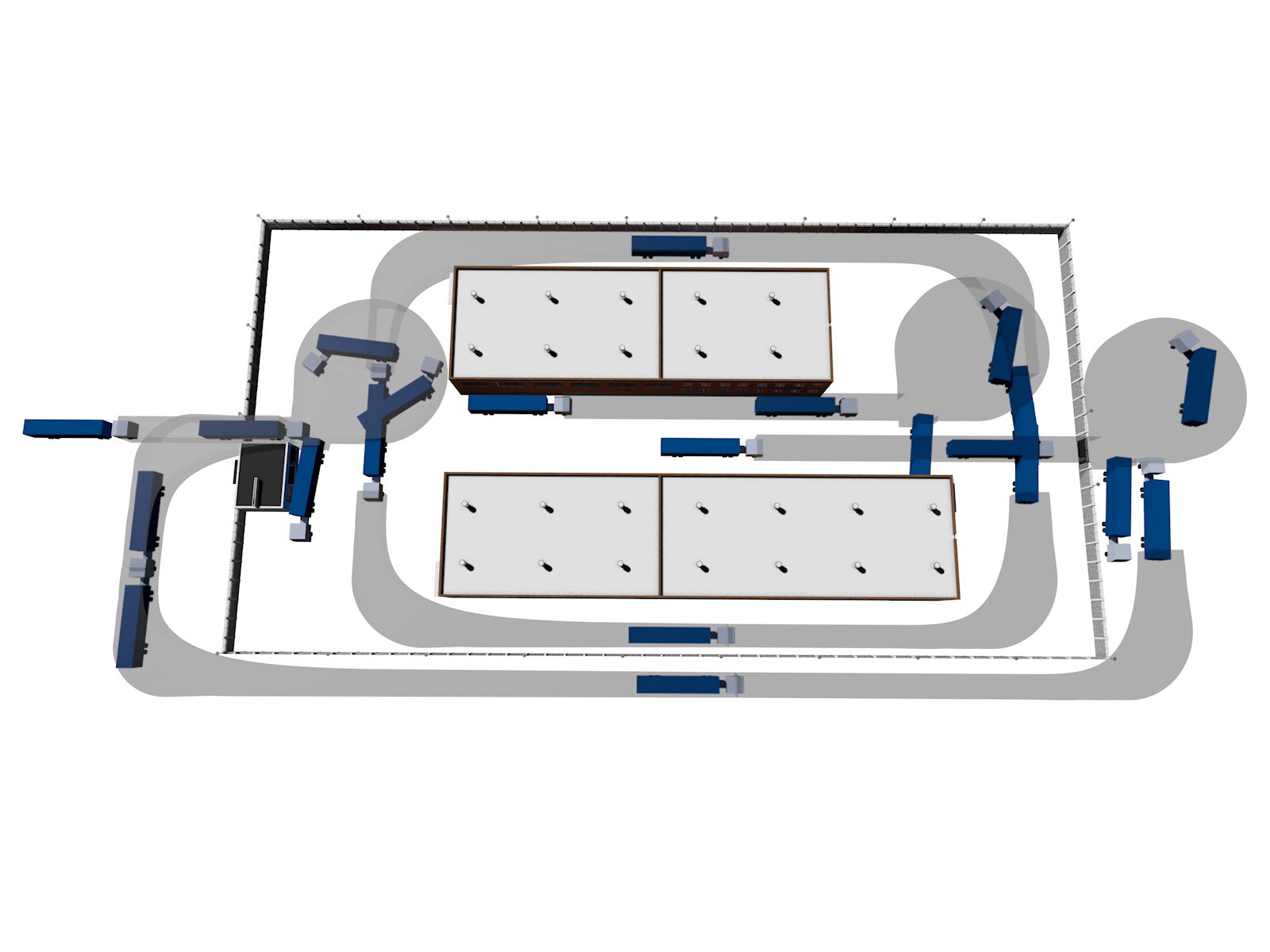

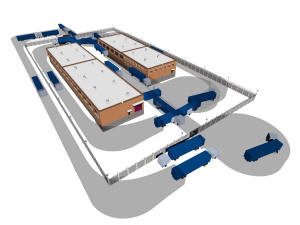

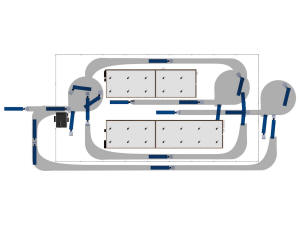

План разворота автотранспорта

План разворота автотранспорта

План разворота автотранспорта



План разворота автотранспорта



План разворота автотранспорта

План разворота автотранспорта

План разворота автотранспорта



План разворота автотранспорта



План разворота автотранспорта

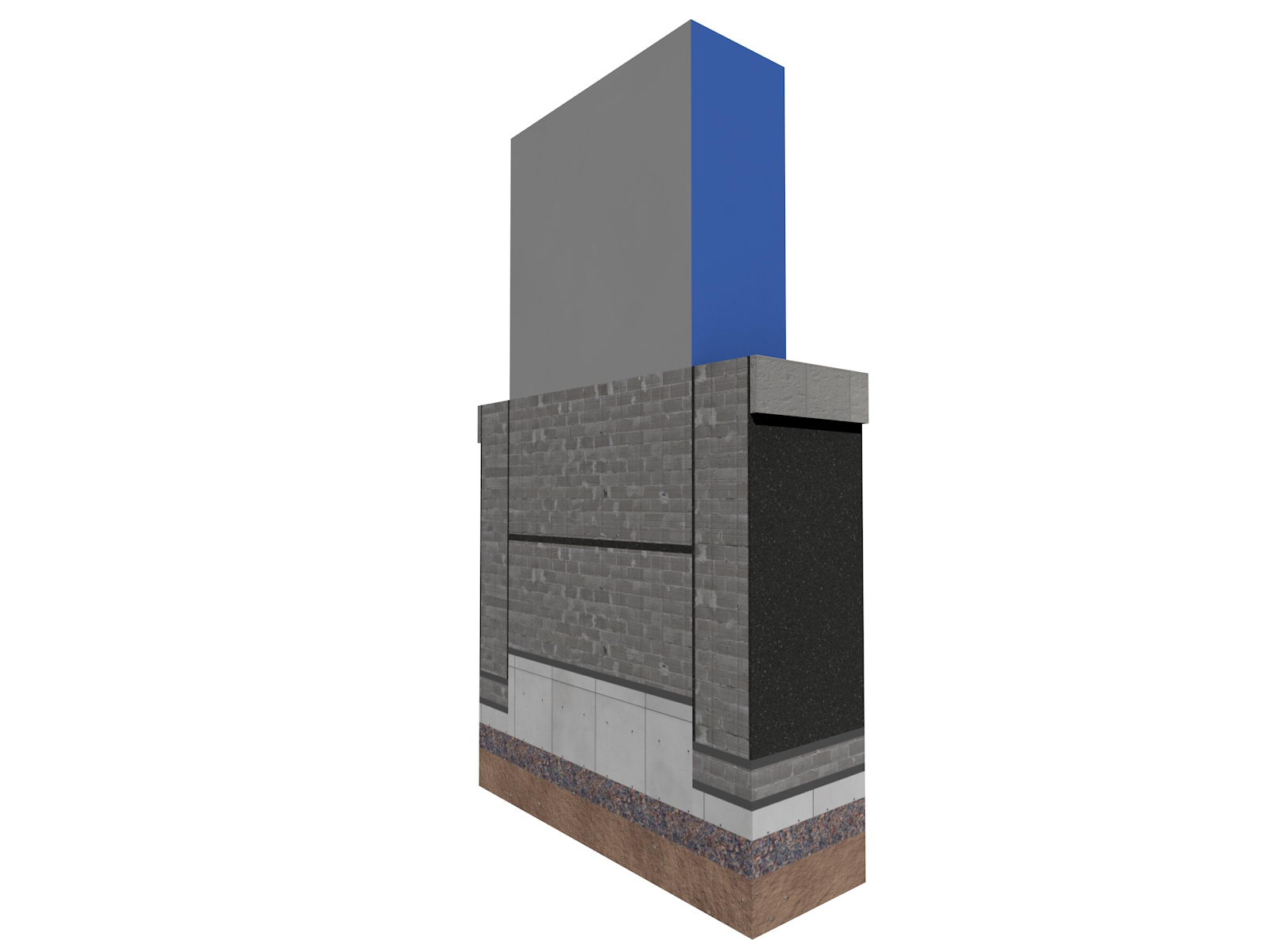

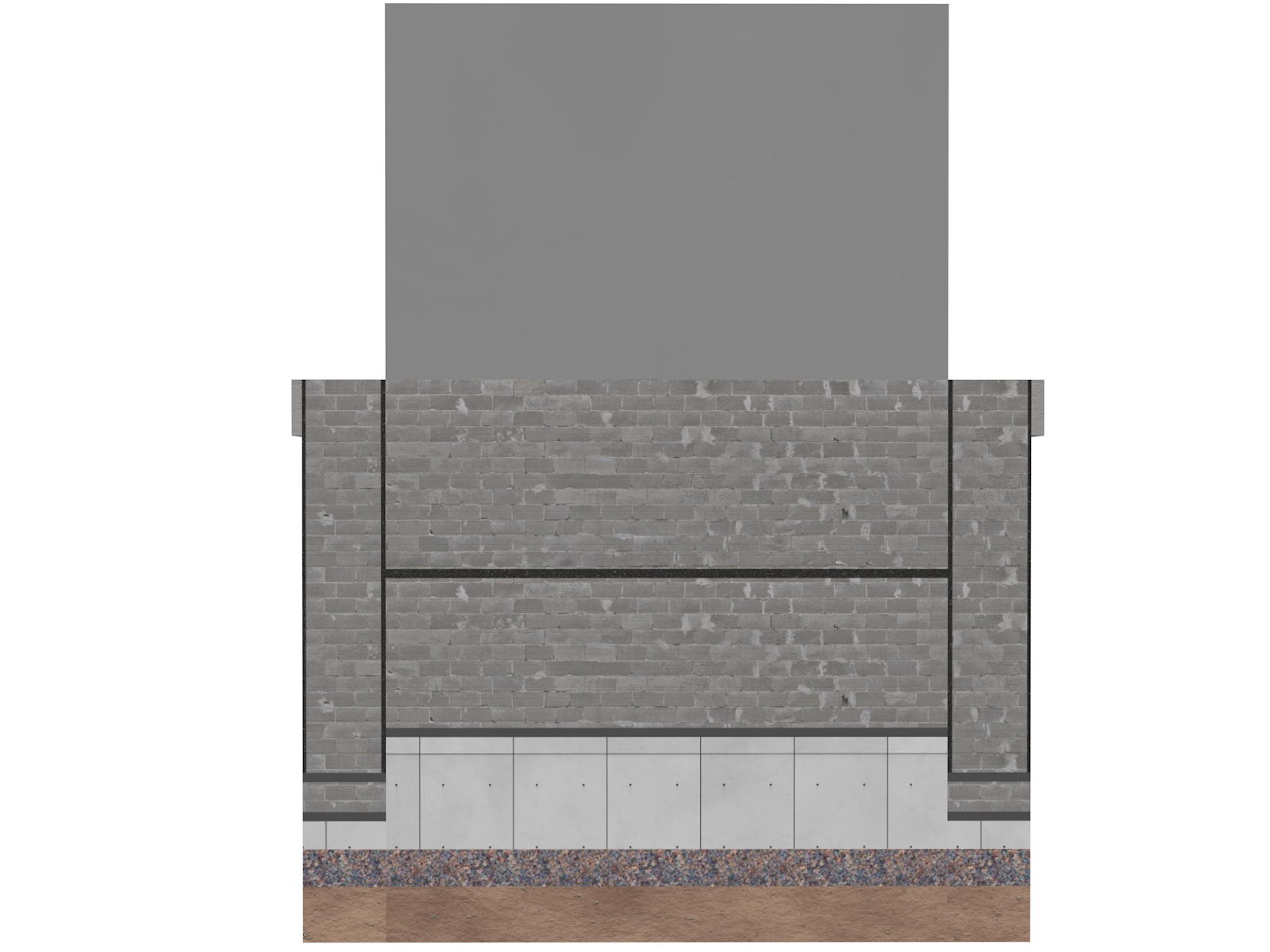

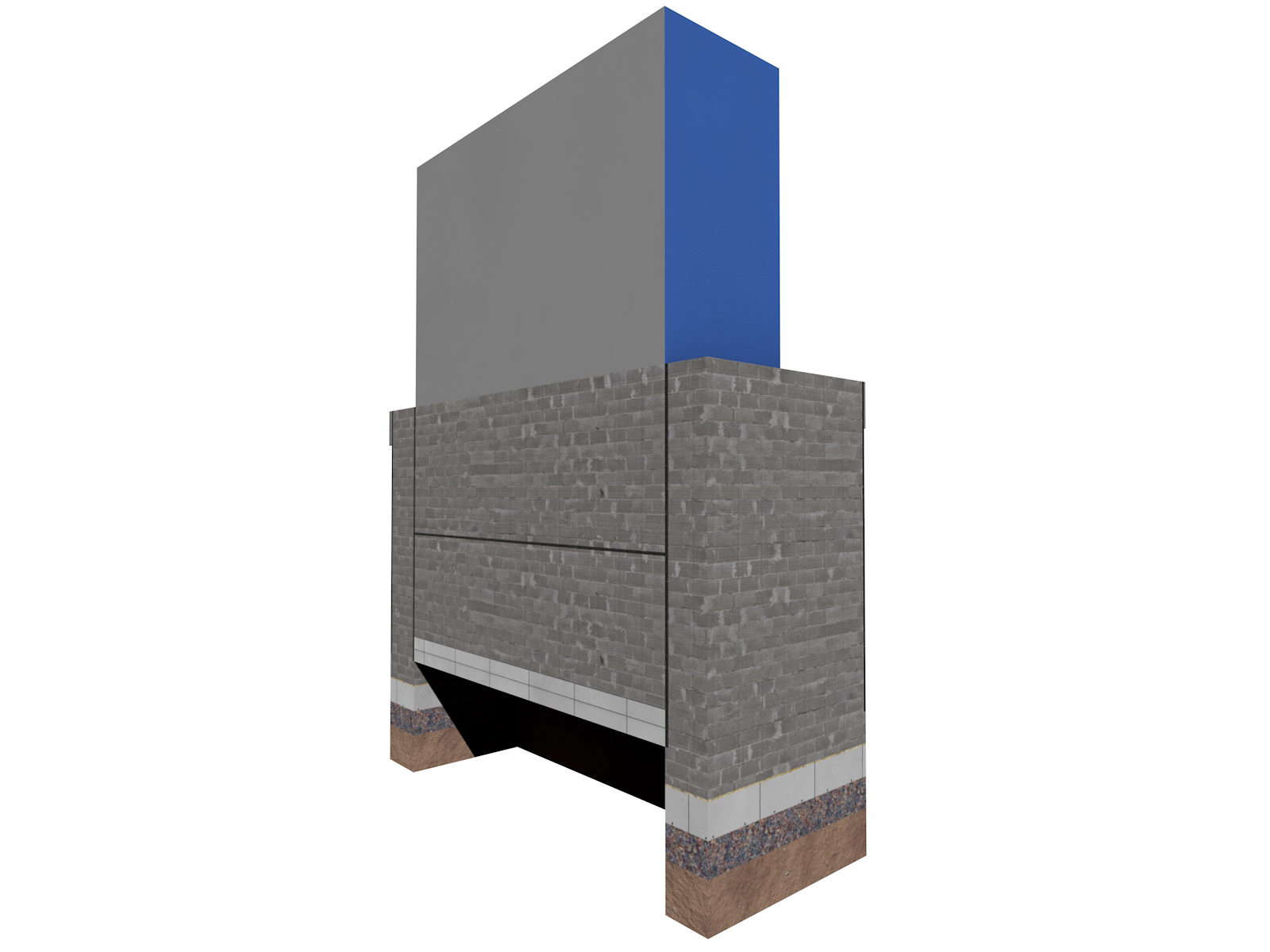

Разрез виброизоляционного фундамента

План разворота автотранспорта



Разрез виброизоляционного фундамента



Разрез виброизоляционного фундамента

Разрез виброизоляционного фундамента

Разрез виброизоляционного фундамента



Разрез виброизоляционного фундамента



План армирования фундамента завода

План армирования фундамента завода

План армирования фундамента завода



План армирования фундамента завода



План армирования виброизоляционного фундамента

План армирования виброизоляционного фундамента

План армирования виброизоляционного фундамента



План армирования виброизоляционного фундамента



План армирования виброизоляционного фундамента

План армирования виброизоляционного фундамента

План армирования виброизоляционного фундамента



План армирования виброизоляционного фундамента



План армирования виброизоляционного фундамента

План армирования виброизоляционного фундамента

План армирования виброизоляционного фундамента



План армирования виброизоляционного фундамента



План армирования виброизоляционного фундамента

Усиление армирования фундамента у колонны

План армирования виброизоляционного фундамента

Усиление армирования фундамента у колонны







Наименование

Площадь, м.кв.

Состав эскизного проекта (ЭП)

Состав рабочего проекта (РП)

Примечание

Общая

Офисов

Проект производственного комплекса

2919,5

300,0

Краткая пояснительная записка с описанием основных характеристик дома.

3D цветные изображения дома – 45 видов.

Поэтажные планы подвала и каждого этажа.

Фасады дома – 4 вида.

Разрезы дома - 3 вида.

План кровли.

План подвала.

Архитектурные и конструктивные решения разрабатываются и оплачиваются по отдельному договору и техническому заданию.



Состав раздела "Архитектурные решения" (в соответствии с ГОСТ 21.501-93):
Титульный лист.
Общие данные, пояснительная записка.
Генплан.
Планы этажей.
План кровли.
Фасады.
Фрагменты фасадов.
Спецификация элементов отделочных материалов фасадов.
Разрезы (с указанием высотных отметок, материалов ограждающих конструкций здания).
Узлы по разрезам.
Внутренние лестницы (с привязкой в плане и по вертикали).
Крыльца и террасы (с привязкой в плане и по вертикали).
Вентиляционные каналы.
Ведомость заполнения оконных и дверных проемов.
Ведомость полов.

Сроки передачи

заказчику ЭП - электронно в течении двух дней после получения  100% предоплаты.

Для разработки РП нужны

инженерно-геологические изыскания

площадки строительства.



Общая площадь дома дана без учета площади подвала высотой 1,8 м.



Состав эскизного проекта заводского комплекса (фабрики) может незначительно уточняться по взаимному согласованию сторон.

Состав рабочего проекта оговаривается индивидуально.

  • Все рисунки передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта, по продаже товаров и т.д.

Эскизный проект заводского комплекса выполнен в соответствии с заданием заказчика и требованиями СП и предназначен для строительства как практически в любых климатических условиях.


Архитектурно-строительные решения для строительства в Московской области разработаны для следующих условий:

  • расчетная зимняя температура по климатическому району II, согласно СП 131.13330.2012;

  • наиболее холодной пятидневки -28° С;

  • наиболее холодных суток -32° С;

  • нормативная снеговая нагрузка по III району согласно СП 20.13330.2016 - 100 кг/кв.м. (1.00 кПа);

  • нормативный скоростной напор ветра по I району согласно СП 20.13330.2016 - 23кгс/кв.м.(0,23 кПа);

  • зона влажности - нормальная.

Архитектурно-планировочное решение разработано в соответствии со:

  • СП 118.13330.2012 "Общественные здания и сооружения";

  • ГОСТ 30494-96 "Здания жилые и общественные. Параметры микроклимата в помещениях";

  • Пособие к СНиП 2.08.02-89 Проектирование предприятий общественного питания.

  • СП 37.13330.2012 "Промышленный транспорт".



Армирование и опалубка фундамента заводского комплекса

Инвестиционный паспорт проекта заводского комплекса (фабрики)

Пояснительная записка к проекту заводского комплекса (фабрики)







Проектная документация заводского комплекса подлежит обязательному прохождению экспертизы.



Технические характеристики каждого здания завода
(уточняются по результата инженерно-геологических исследований, исходных данных об условиях эксплуатации и пожеланий заказчика).

В здании запроектировано двухэтажная офисная часть, под которой запроектировано техподполье.

Строительство завода предлагается вести в один этап.

Класс энергоэффективности здания В+.

Фундамент – железобетонная плита с отверстиями для размещения виброизоляционного фундамента под оборудование.

Перекрытия офисной части здания – железобетонные плиты толщиной 220 мм.
Наружные стены – кирпичные толщиной 500 мм. или железобетонные плиты.

Внутренние стены – кирпичные толщиной 500 мм или железобетонные.
Перегородки офисной части здания – гипсобетонные панели толщиной 180 мм. или стеклянные.
Лестничные марши – сборные железобетонные марши и площадки.
Вентиляционные блоки – железобетонные панели толщиной 300 мм.
Санузлы – сборные из гипсобетонных перегородок и сантехкабины заводского изготовления.
Окна – двухкамерный стеклопакет в одинарном переплете ПВХ
Система отопления – состоит из стальных водогазопроводных труб по ГОСТ 3262-75* и стальных электросварных труб по ГОСТ 10704-1.

Нагревательные приборы – чугунные радиаторы. Теплоносителем является горячая вода с параметрами 95-70*С.
Вентиляция:

  • в офисной части здания - приточно-вытяжная с естественным побуждением;

  • в складской части - принудительная.

Теплоснабжение - схема теплоснабжения закрытая.

Сети запроектированы из стальных электросварных труб по ГОСТ 10705-80 для системы теплоснабжения, стальные водогазопроводные оцинкованные по ГОСТ 3262-75*ДЛ системы ГВС.

Водоснабжение – источником водоснабжения является существующий квартальный водопровод.

Дождевые и талые воды предлагается собирать в емкости, размещенной в техподполье с целью ее дальнейшей очистки и использовании в технических целях.

Для обеспечения требуемого напора проектом предусмотрена насосная установка.

Для учета водопотребления на вводе в здание запроектирован водомерный узел со счетчиком.

Предусмотрен учет водопотребления каждого здания завода счетчиками.

Проектом предусмотрены раздельные системы хозяйственно-питьевого и противопожарного водоснабжения. Приготовление горячей воды осуществляется в котельной, температура горячей воды составляет 60-40 °С.

Проектом предусмотрены системы хозяйственно-бытовой, дождевой канализации и дренаж из приямков;
Электроснабжение – I и II категории надежности.

Проектом предусмотрено устройство рабочего, аварийного, эвакуационного и ремонтного освещения.

Для освещения помещений предусмотрены светильники с энергосберегающими лампами. Напряжение рабочего, аварийного и эвакуационного освещения ~220 В.

Для наружного освещения всего комплекса и освещения внутри каждого здания предлагается использовать светодиодные прожекторы.
Пожарная сигнализация – подсистема пожарной сигнализации предусматривает установку автономных дымовых пожарных извещателей в помещениях здания, кроме санузлов и «мокрых» помещений.

Пожарные извещатели предназначены для выдачи звуковых и световых сигналов при предельном пороге задымления помещения.

Проектом предусмотрены звуковая и речевая зонная система оповещения в каждом здании и в комплексе в целом.

В складской части каждого здания предлагается установить спринклерную автоматическую систему пожаротушения.



Примечание

  • По желанию возможна разработка 3D поэтажных планов каждого этажа полностью или фрагментарно.

  • Рекомендуется заказ разработки 3D интерьера коммерческих помещений

  • На стадии эскизного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должна решать данный завод.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку эскизного проекта завода.



Основные возможные варианты компоновки и доработки базового варианта проекта многофункционального завода:

  • Возможно проектирование заводского комплекса, состоящего из любого числа базовых домов.

  • Возможно соединение базовых домов надземным или подземными переходами.

  • Увеличение или уменьшение базовой длины зданий заводского комплекса.

  • Многочисленные варианты планировок этажей.

  • Доработка проекта для строительства в любых климатических условиях.

  • Многочисленные варианты колористики здания.

  • Изменение площади и внешнего вида основного входа.

  • Доработка подвала и его функционального назначения.

  • Доработка внутренней геометрии и дизайна окон.

  • Изменение фасадов дома.

  • Любые иные пожелания заказчика, с учетом базовых архитектурно-конструктивных решений дома.

Варианты компоновки и доработки проекта выполняются на основе технического задания заказчика и по предоплате работ.





Для заказа приобретения ЭП, РП, или заказа проекта заводского комплекса свяжитесь с нами любым удобным для Вас способом, указанном на сайте.

Основные разделы



Проекты домов 1-50
Проекты домов 51-100
Проекты домов 101-150
Проекты гаражей
Проекты гостиниц
Проекты детских садов
Проекты заводов
Проекты конюшен
Проекты офисных зданий
Проекты пожарных депо
Проекты поселков
Проекты ресторанов
Проекты рынков
Проекты складов
Проект спорткомплексов
Проекты старинных домов
Проекты супермаркетов
Проекты таунхаусов
Проекты ТПУ
Проекты школ
Проекты для новой Москвы
Частные дома 1-50
Частные дома 51-100
Частные дома 101-150
Частные дома 151-200
Многоэтажные дома
Проекты домов до 1500 кв.м.
Армирование
Очистные сооружения













Проекты частных домов. Проекты многоквартирных домов. Малоэтажное строительство. Архитектура. Проектирование. Армирование.

Copyright © 2018   |   Автор: Сергей Пыхтин
