Готовый проект завода (фабрики)

Готовый проект производственного здания с энергосберегающими технологиями.

(использование альтернативных источников энергии)





Проект разработан для строительства в условиях как плотной городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.





Проект завода (фабрики)

Проект завода (фабрики)

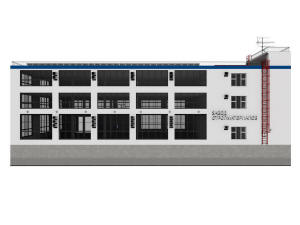

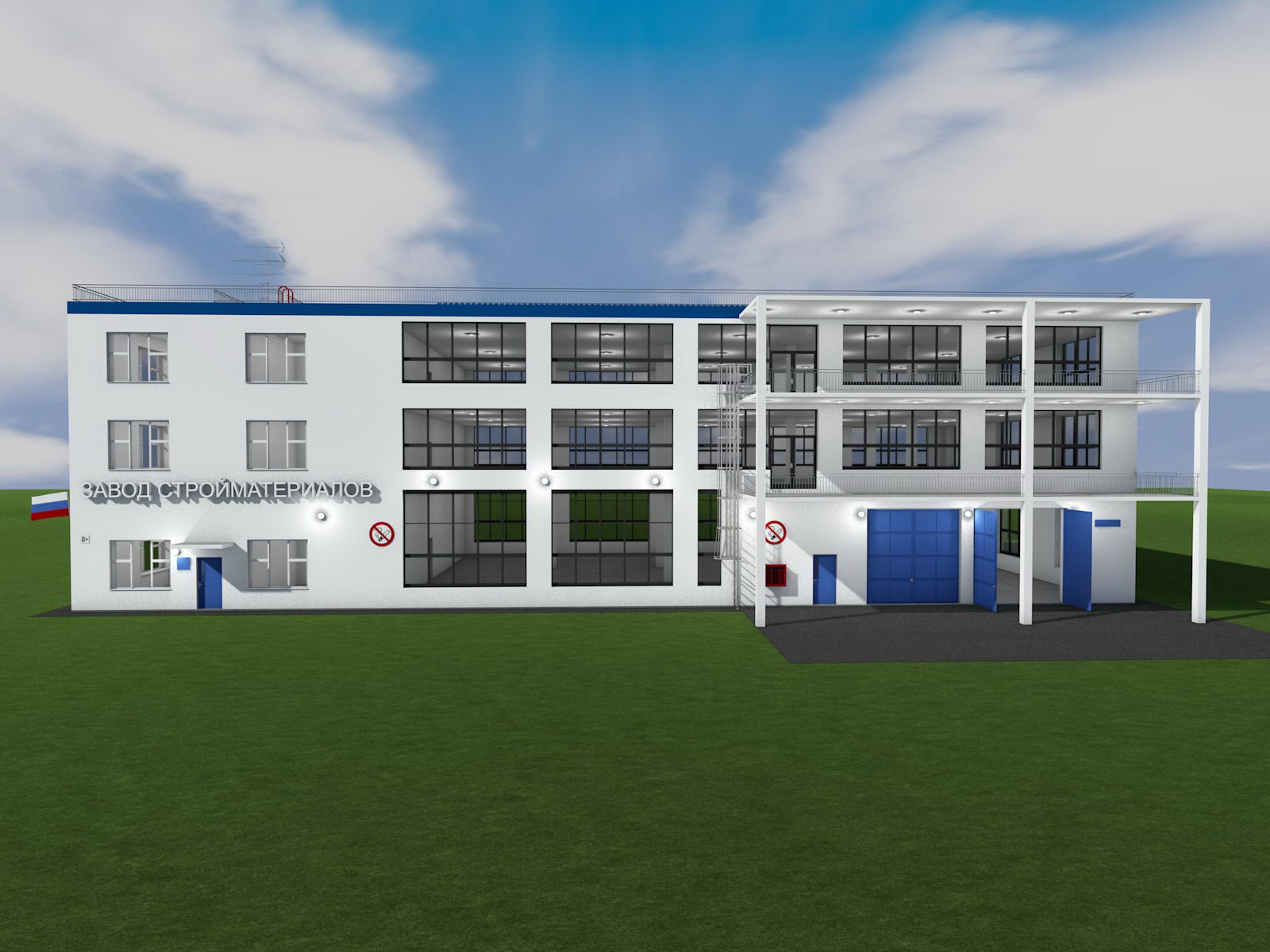

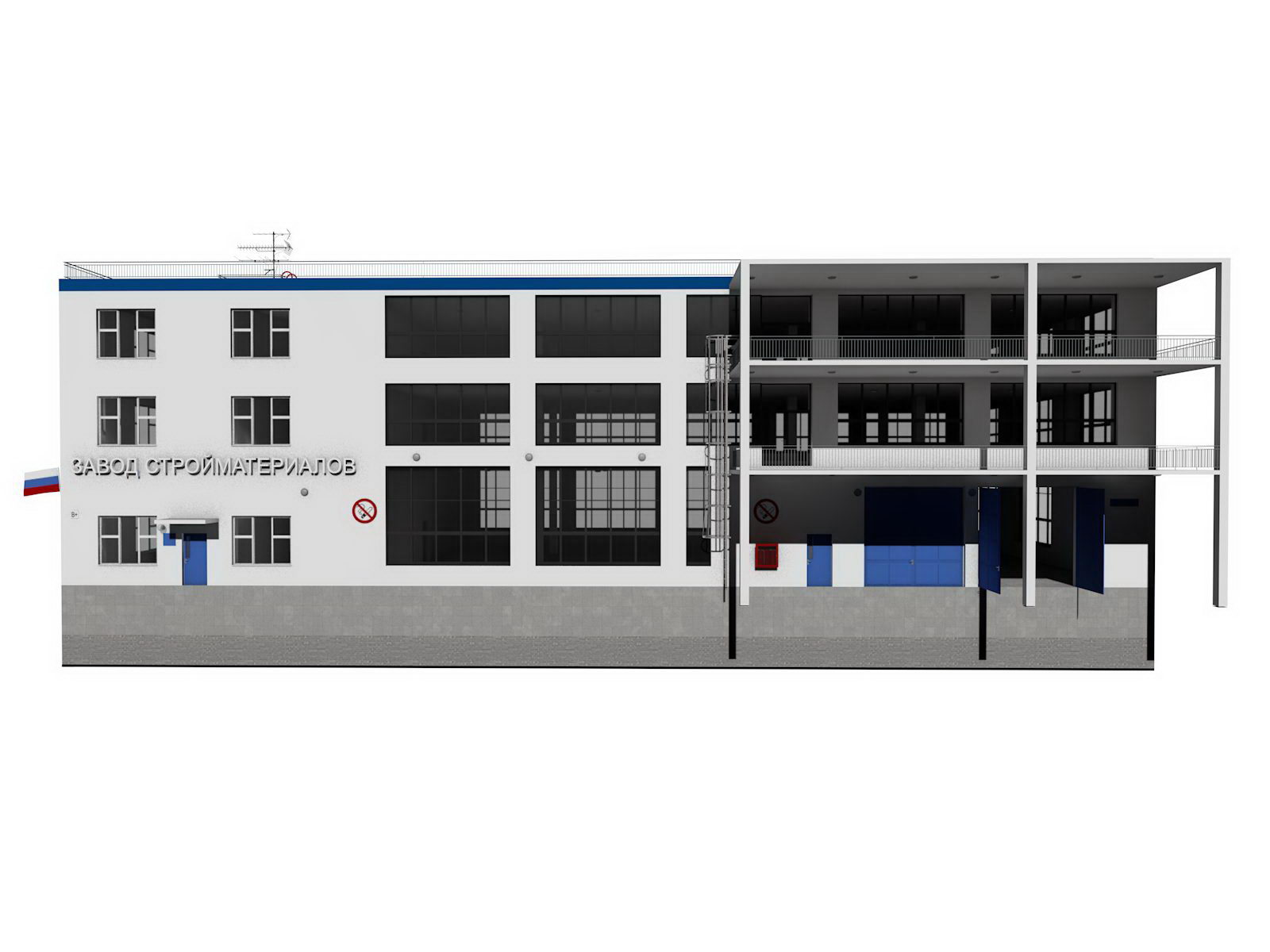

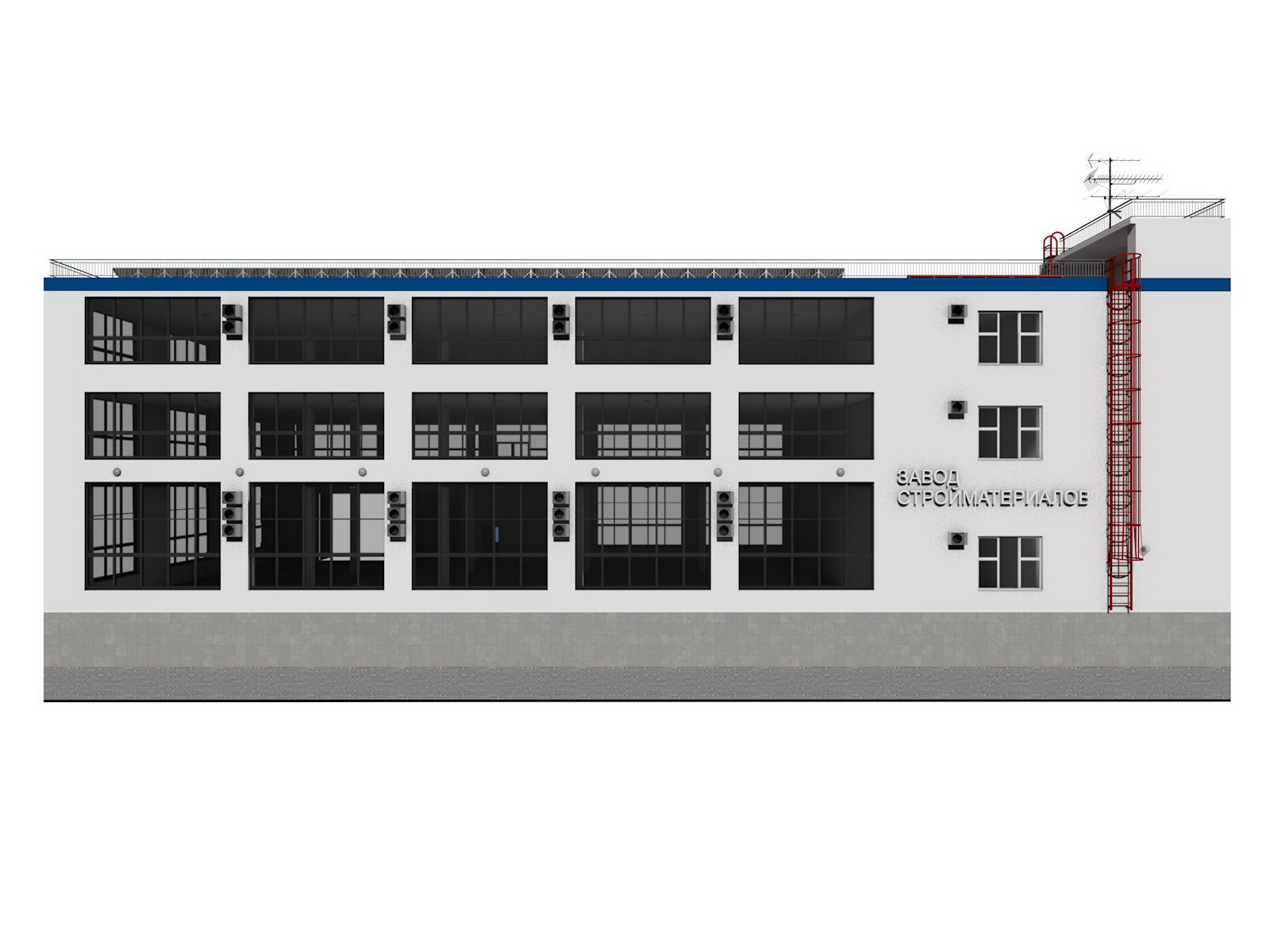

Главный фасад завода

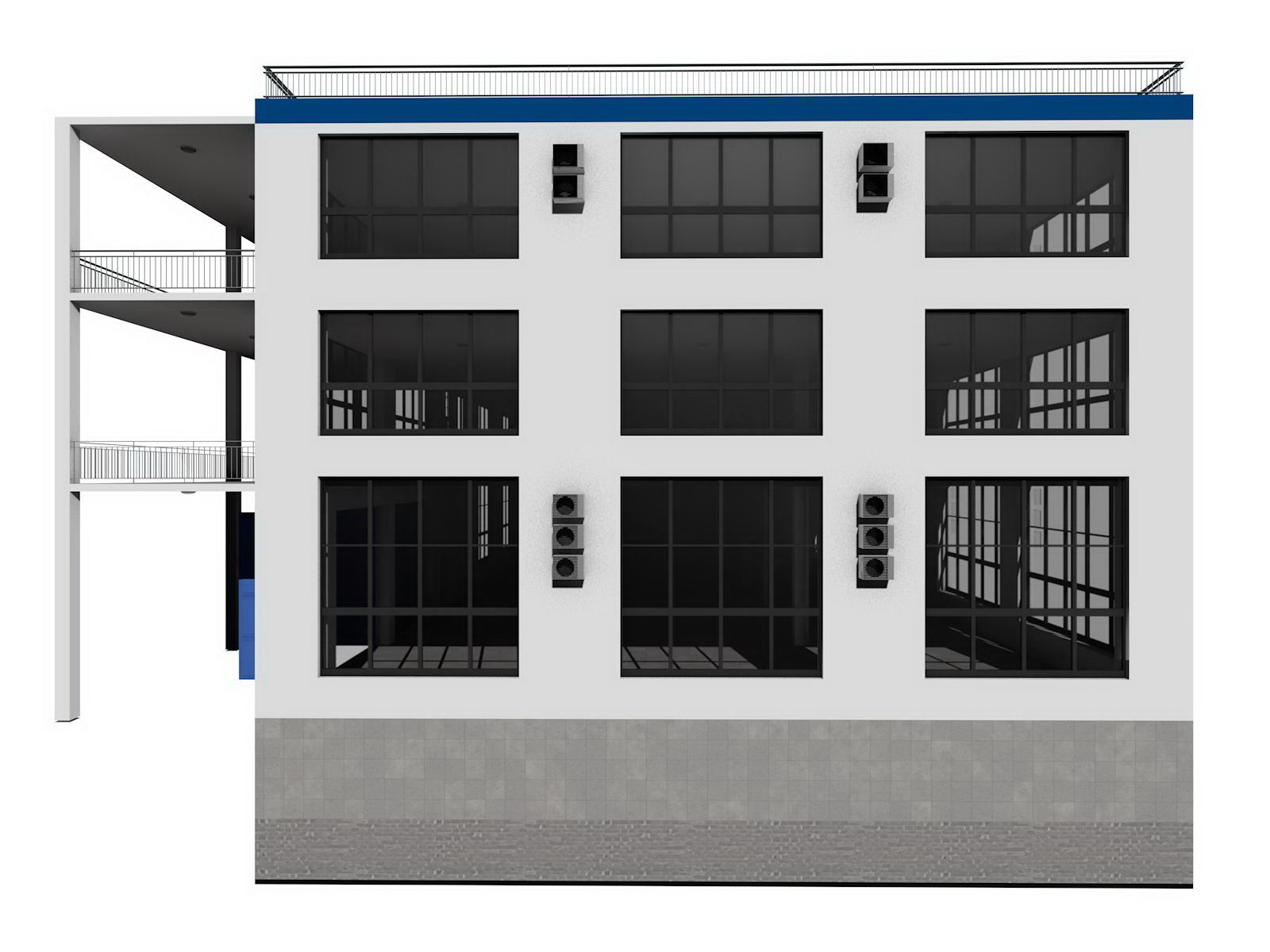

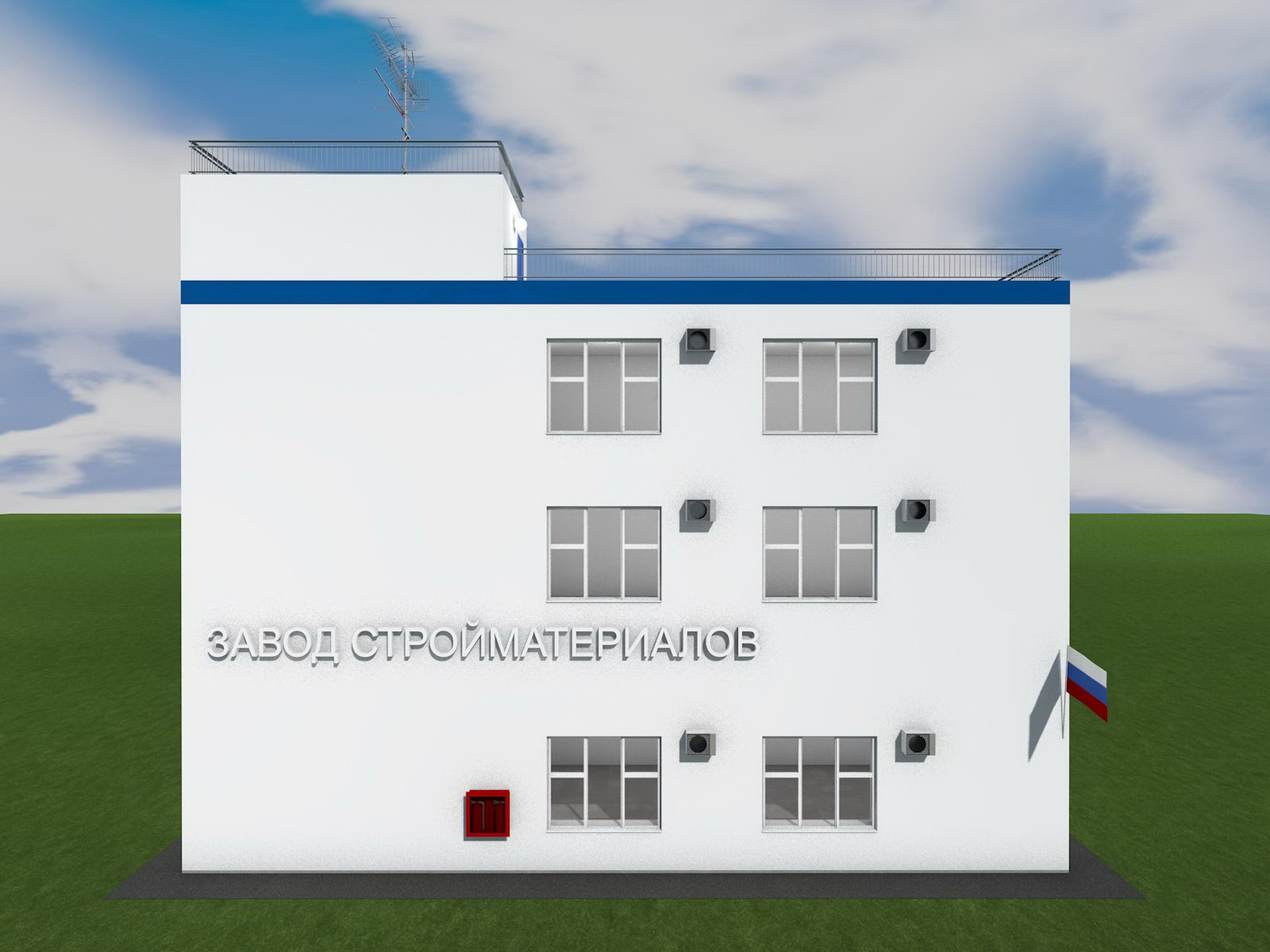

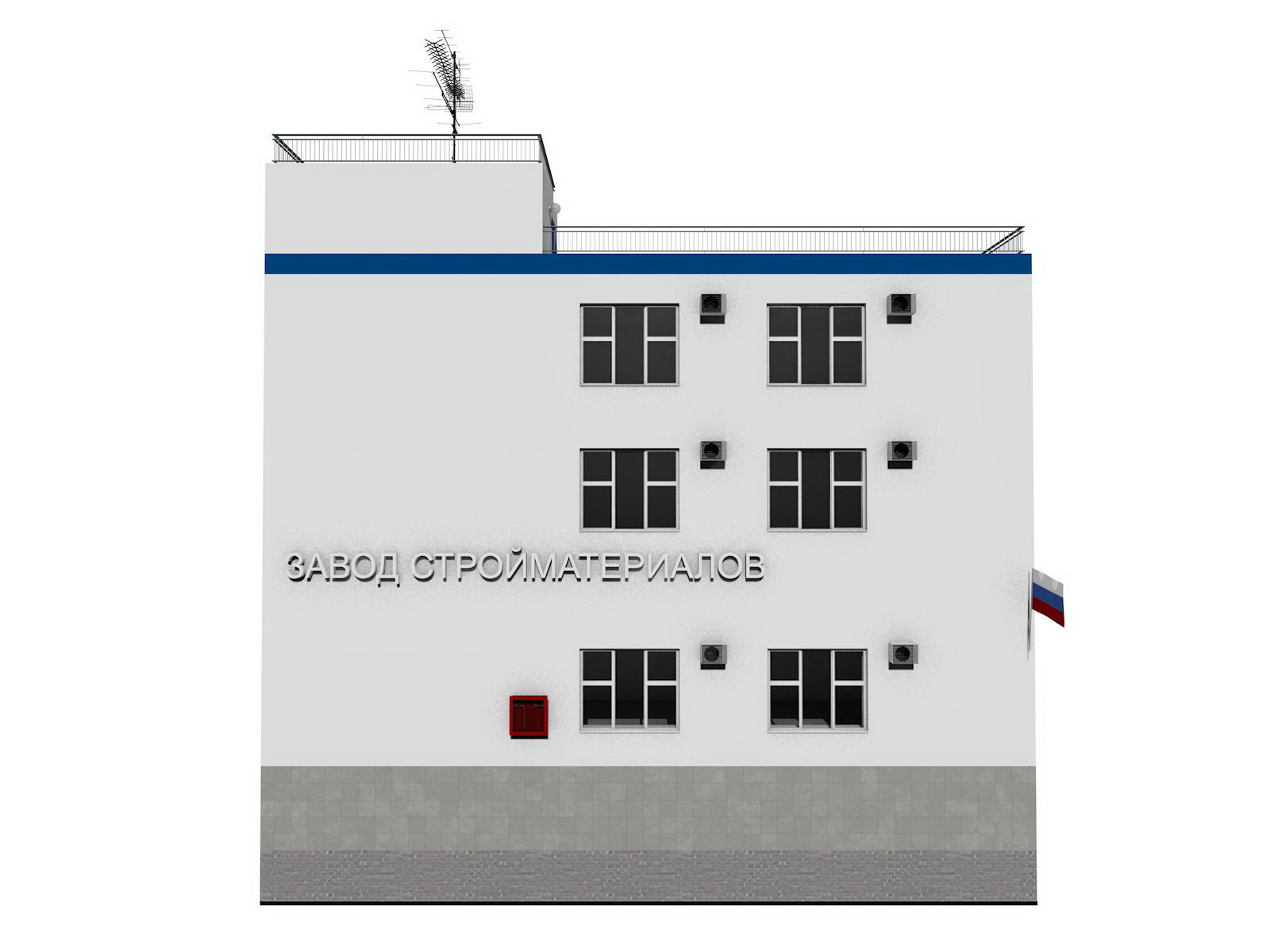

Боковой фасад завода

Главный фасад завода



Боковой фасад завода

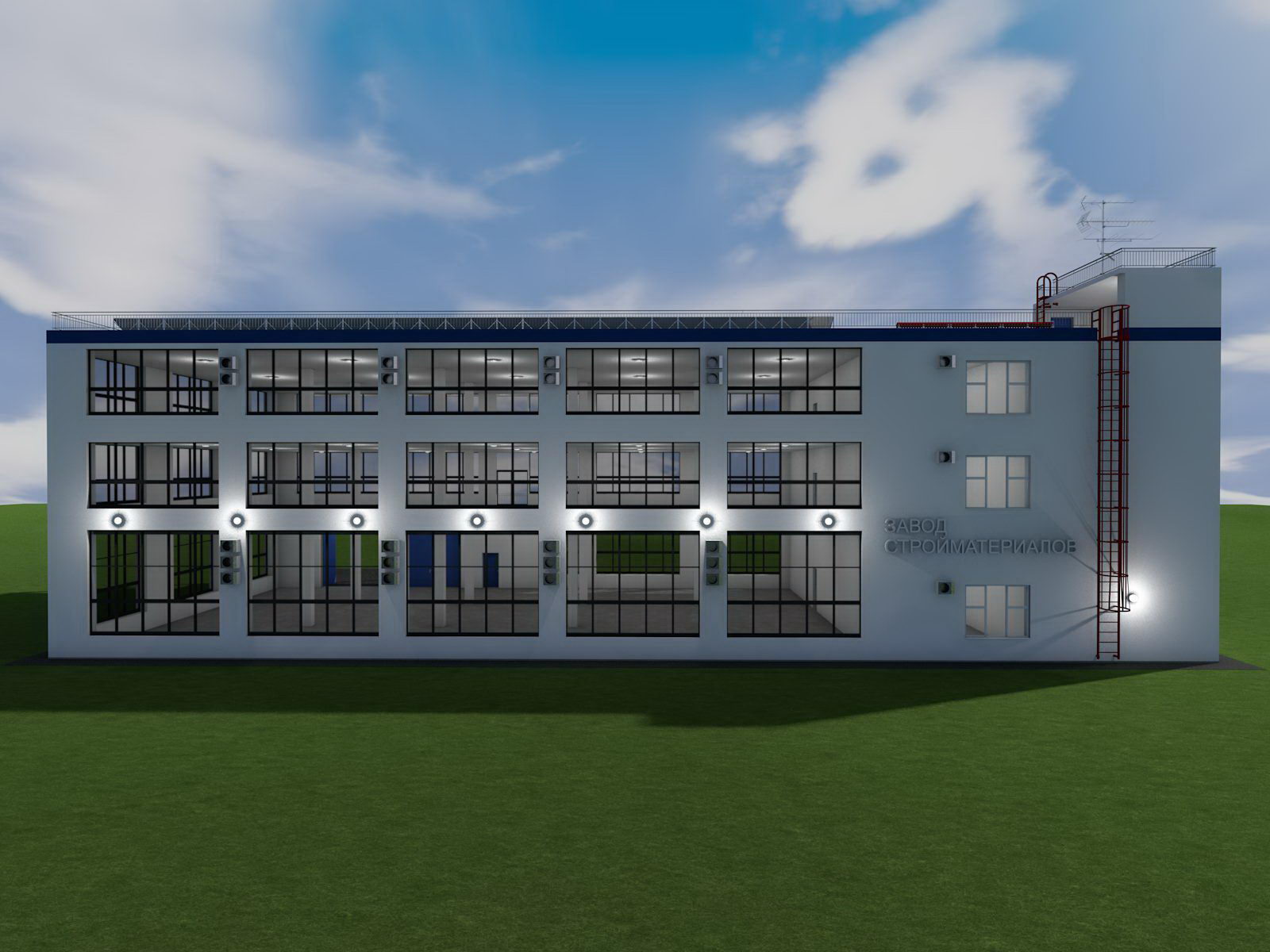

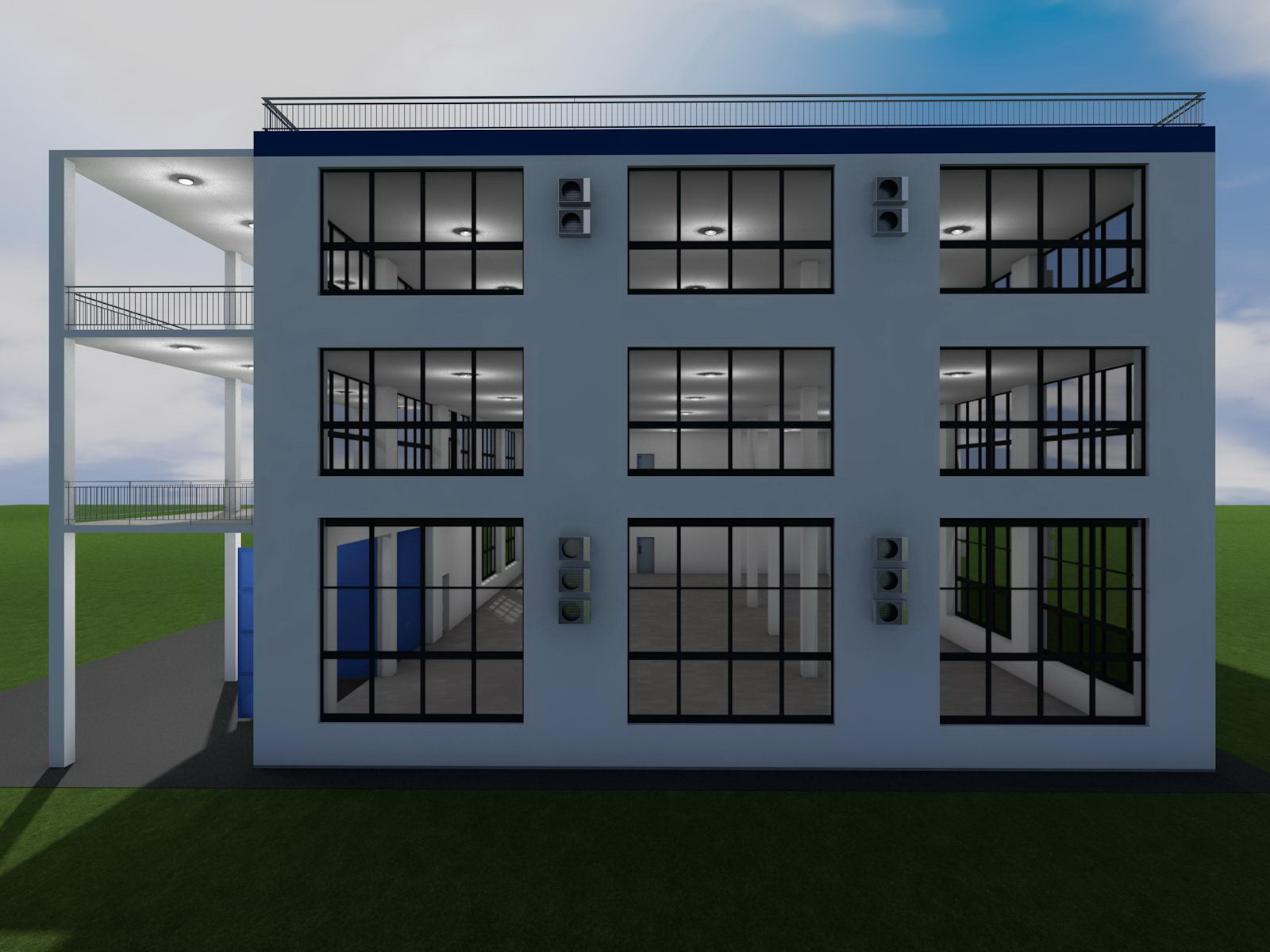

Задний фасад завода

Задний фасад завода

Задний фасад завода



Задний фасад завода



Задний фасад завода

Боковой фасад завода

Задний фасад завода



Боковой фасад завода



Боковой фасад завода

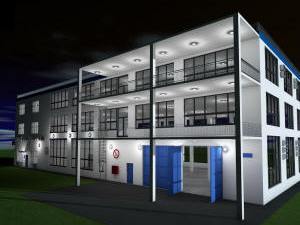

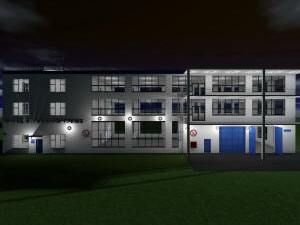

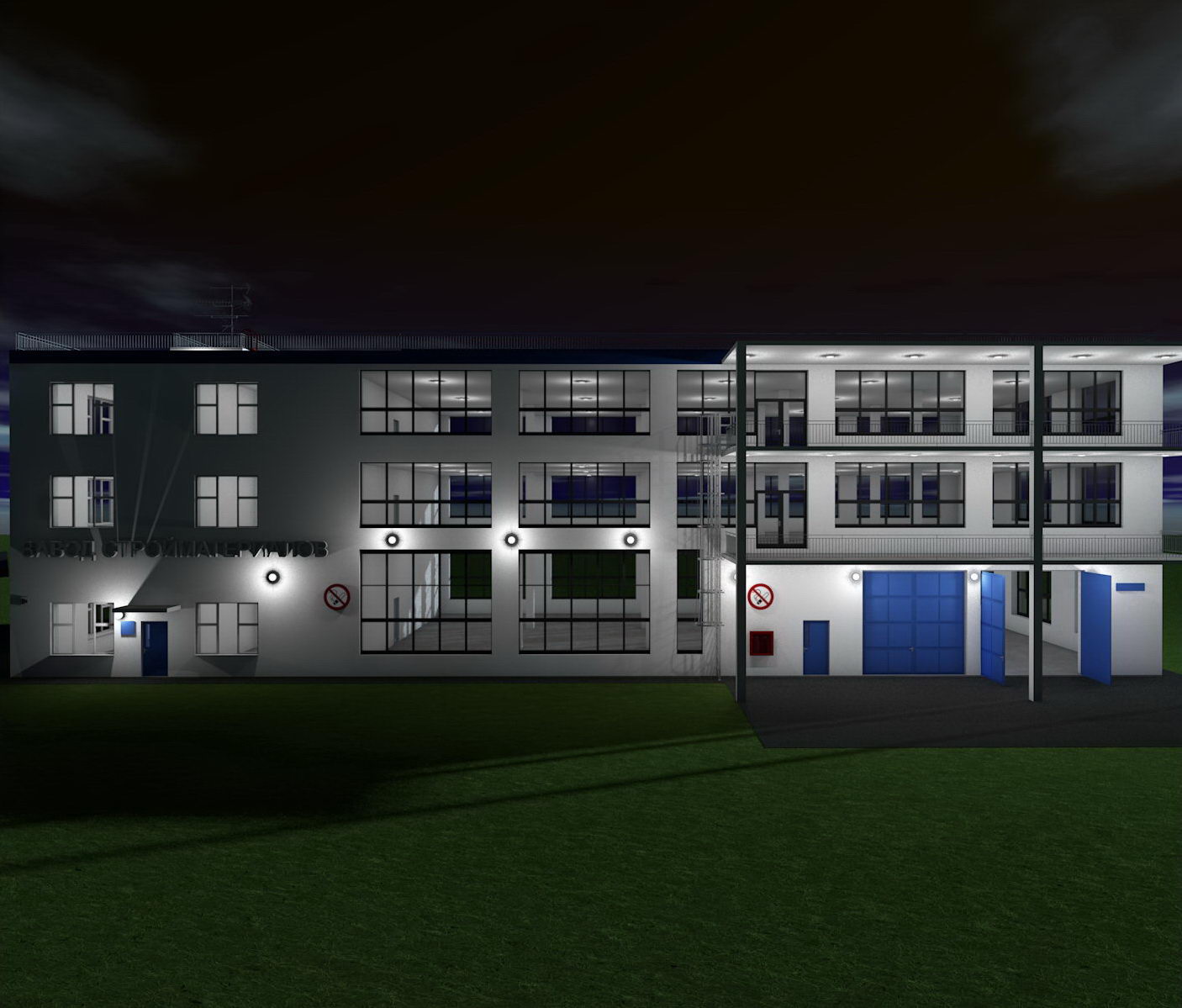

Ночной вид завода

Боковой фасад завода



Ночной вид завода



Ночной вид завода

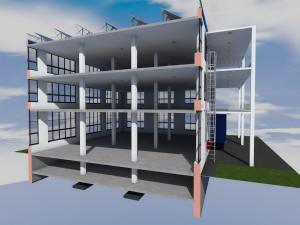

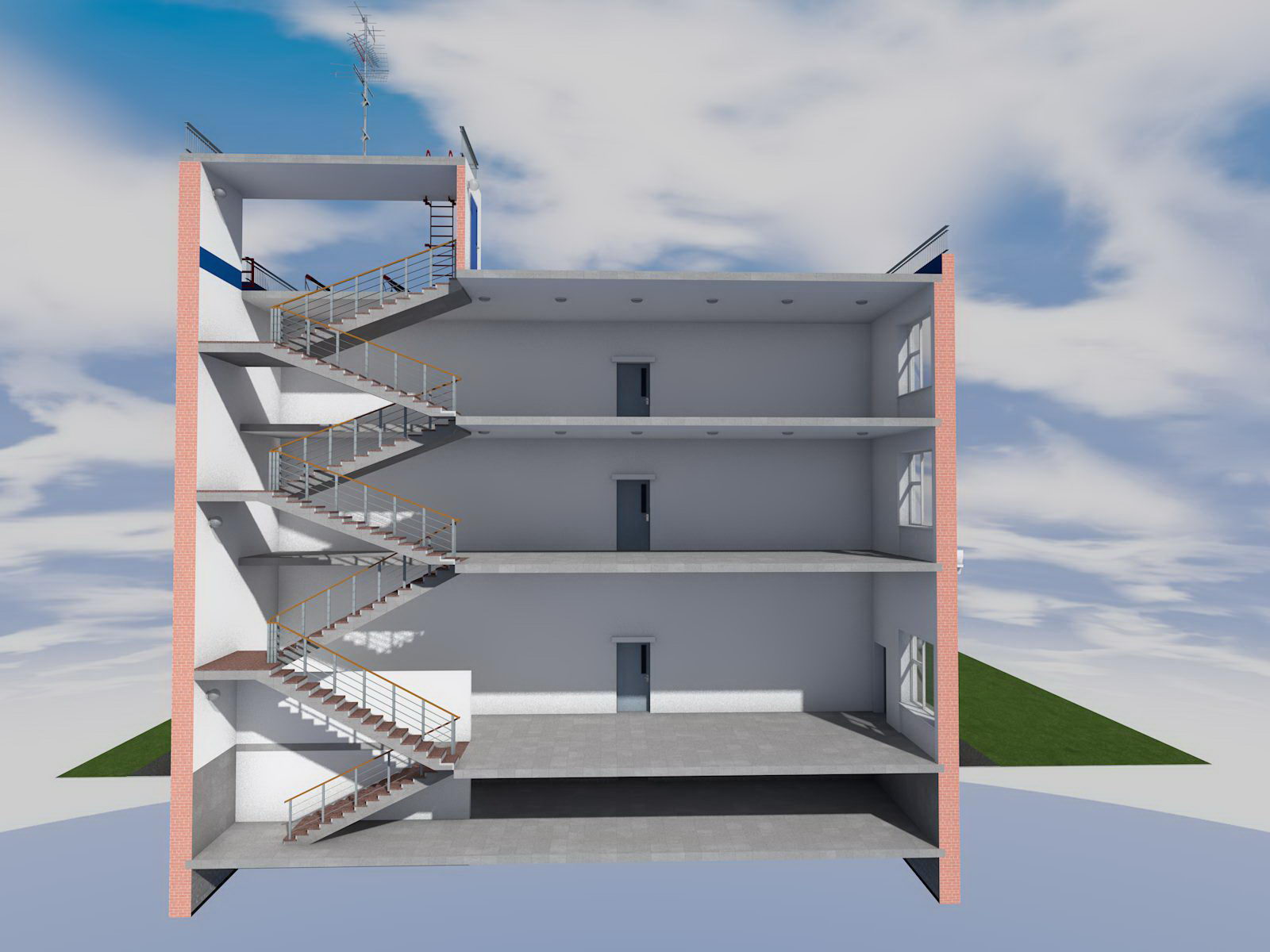

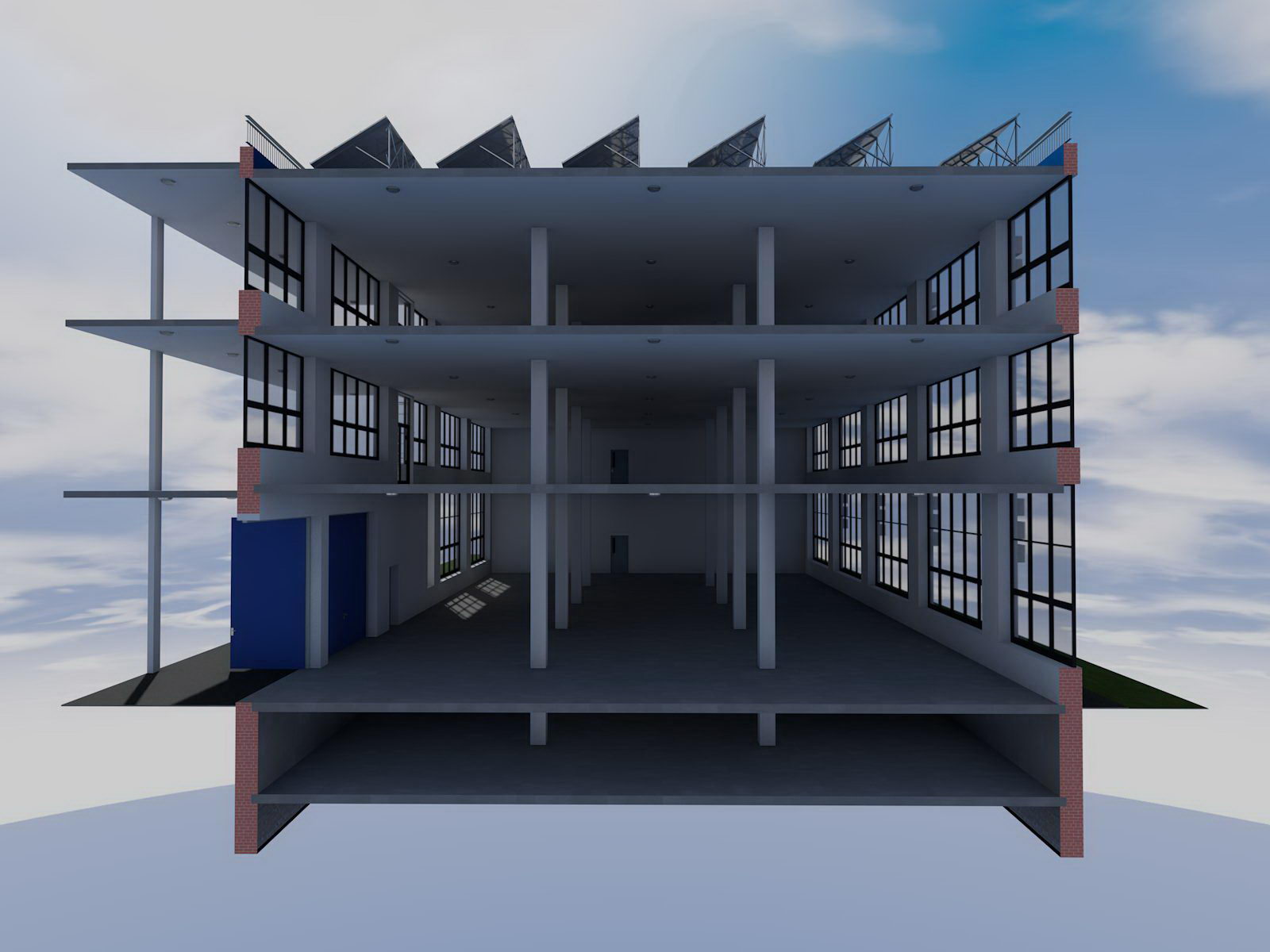

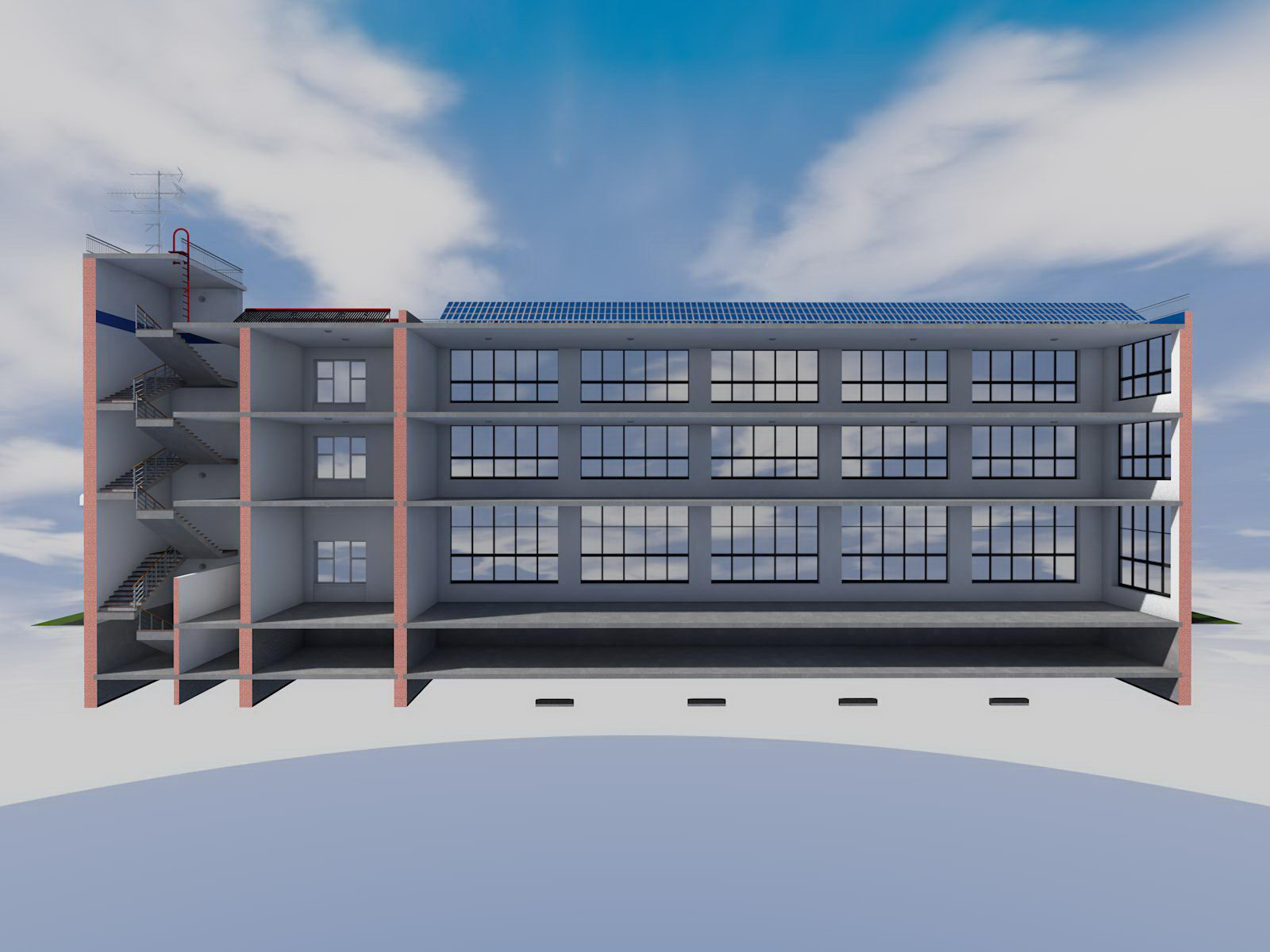

Разрез завода

Ночной вид завода



Разрез завода



Разрез завода

Разрез завода

Разрез завода



Разрез завода



Разрез завода

Главный фасад завода

Разрез завода



Главный фасад завода

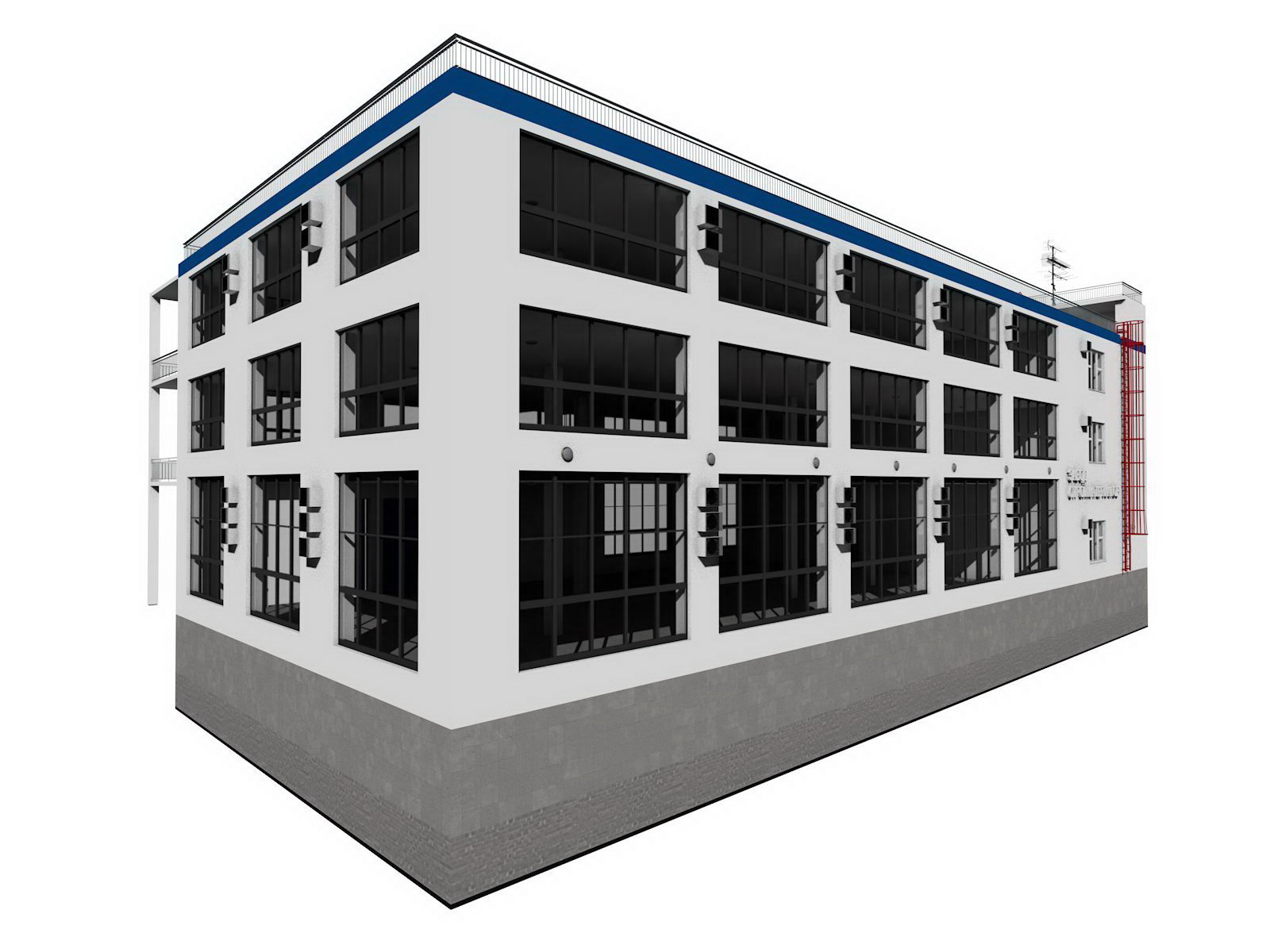

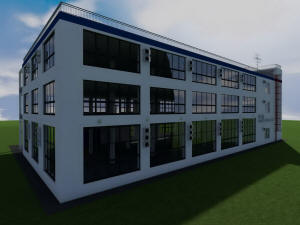

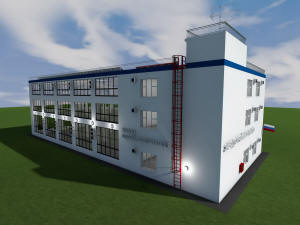

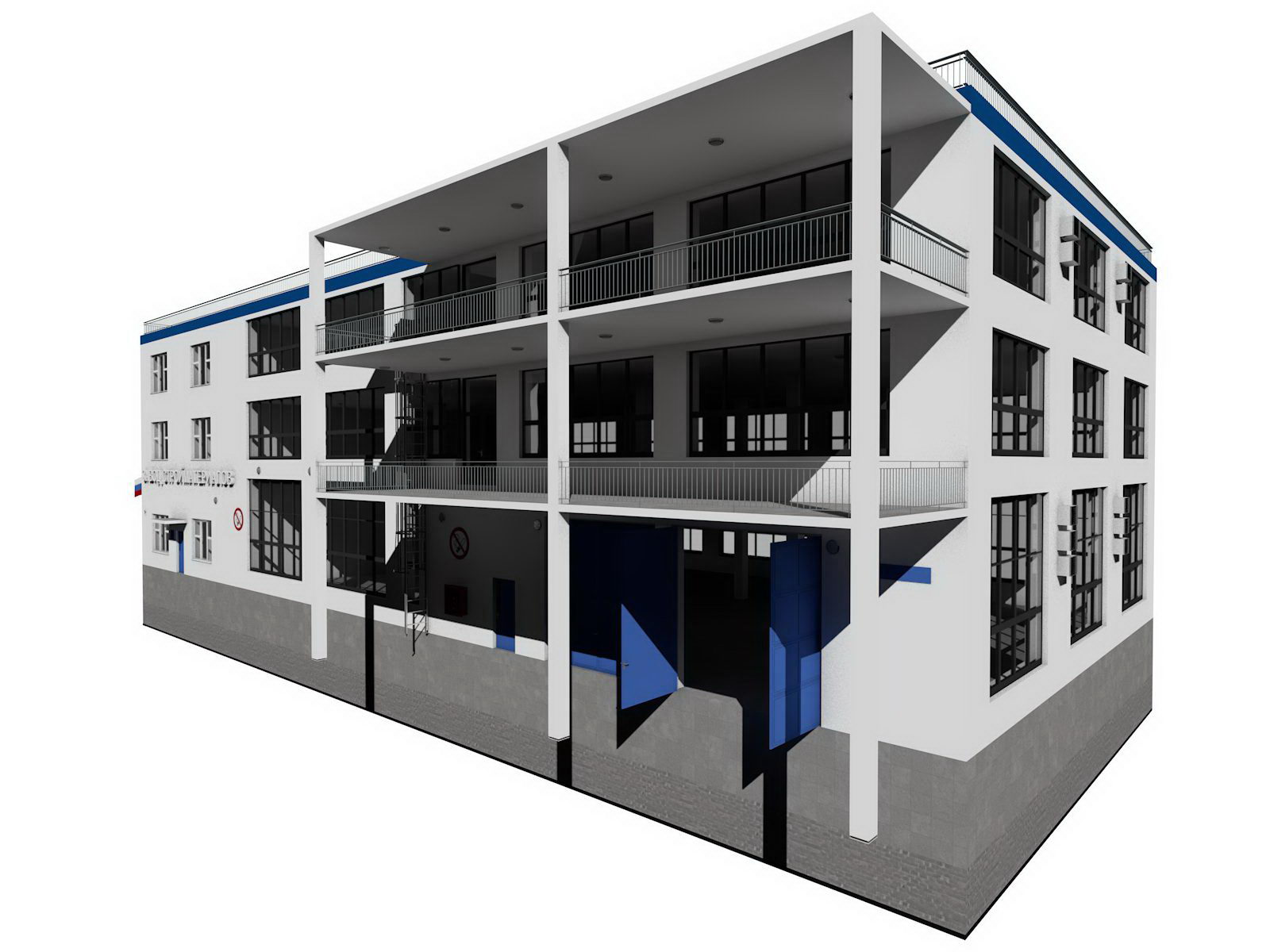

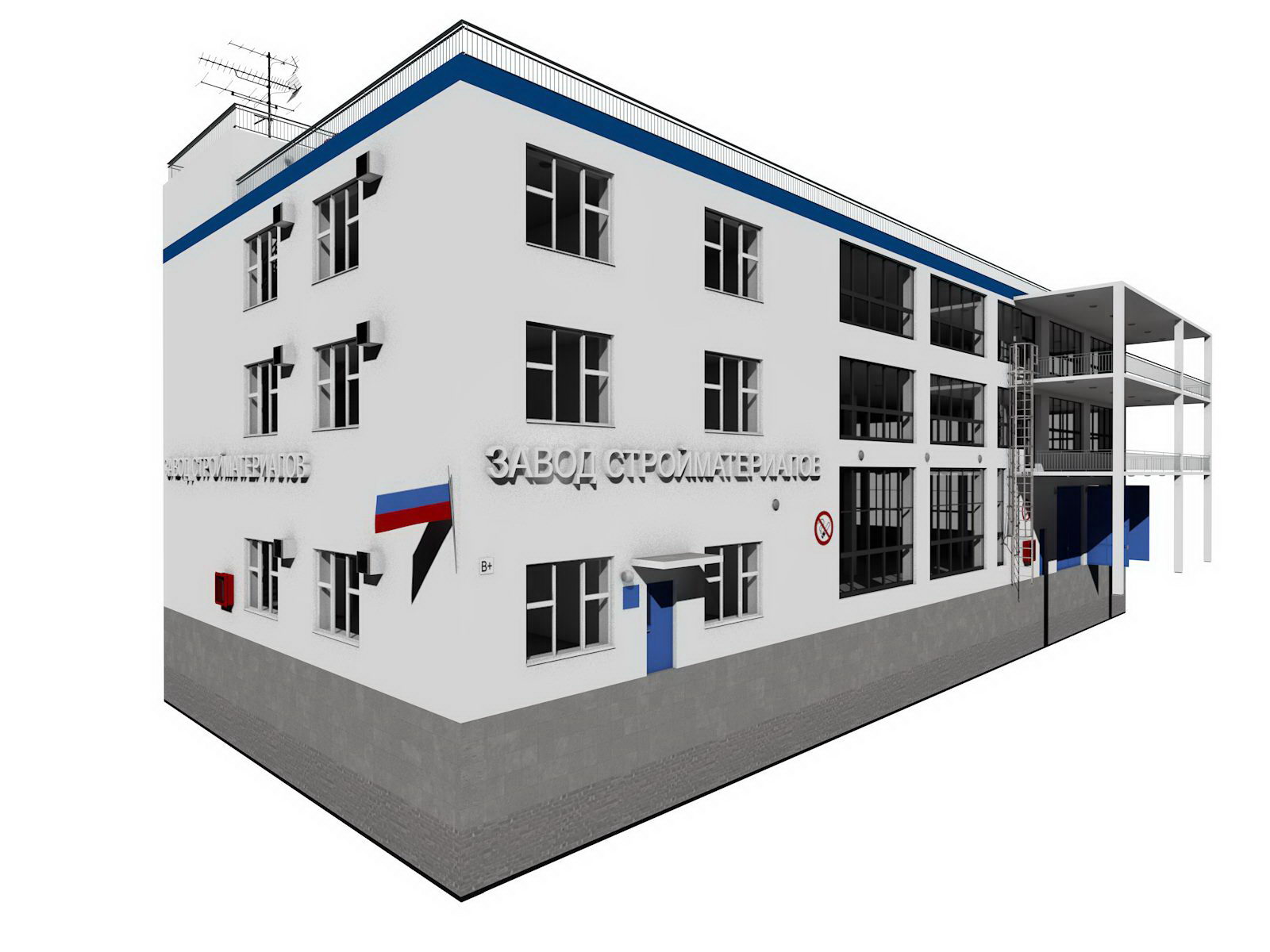

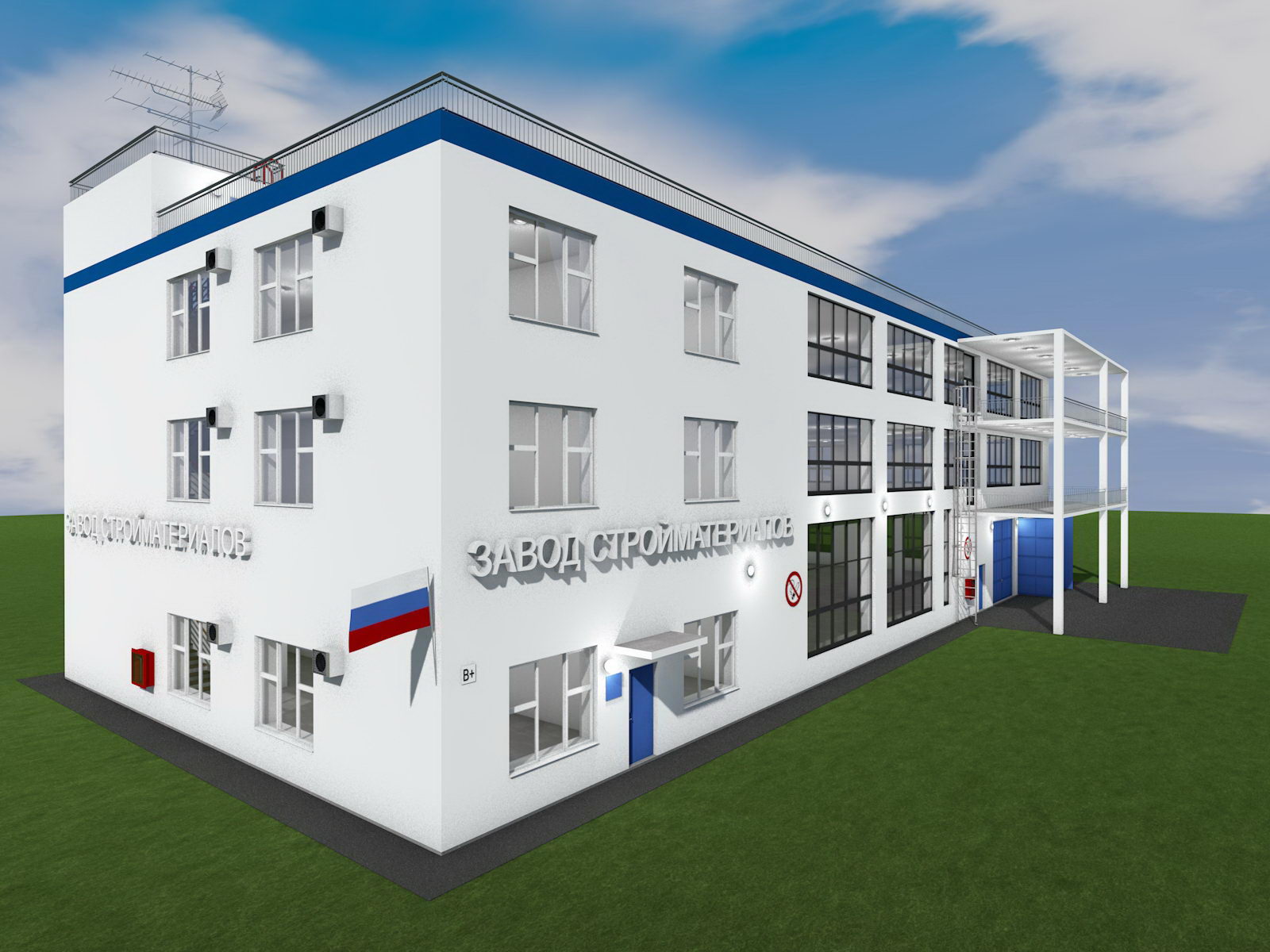

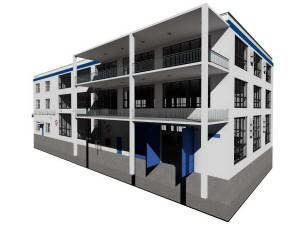

Общий вид завода

Общий вид завода

Общий вид завода



Общий вид завода



Общий вид завода

Общий вид завода

Общий вид завода



Общий вид завода



Задний фасад завода

Боковой фасад завода

Задний фасад завода



Боковой фасад завода



План первого этажа завода

План первого этажа завода

План первого этажа завода



План первого этажа завода



План техподполья завода

План гидроизоляции завода

План техподполья завода



План гидроизоляции завода



План гидроизоляции завода

План крыши завода

План гидроизоляции завода



План крыши завода

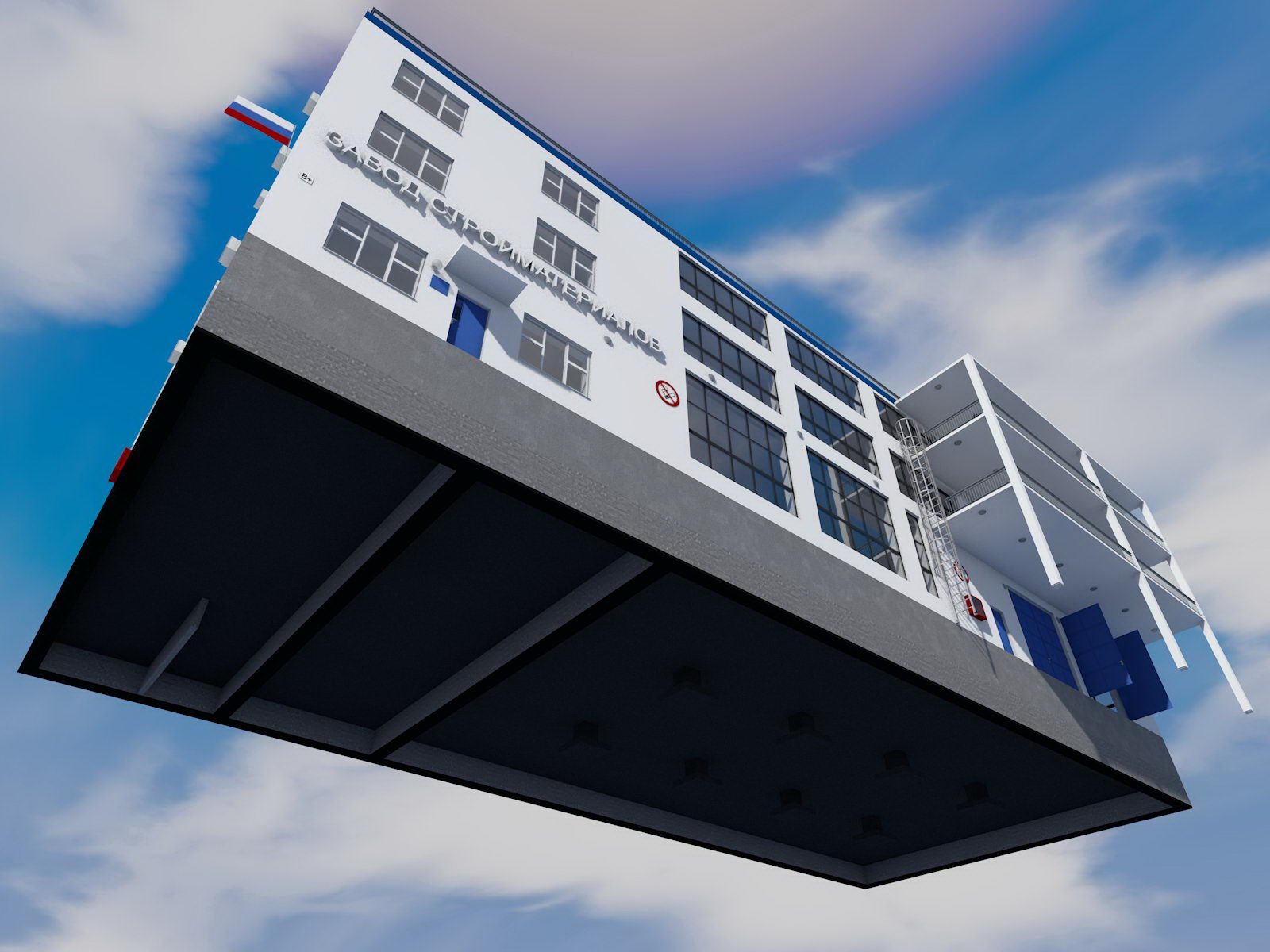

Вид фундамента завода



Вид фундамента завода









Наименование

Площадь, м.кв.

Состав эскизного проекта (ЭП)

Состав рабочего проекта (РП)

Примечание

Общая

Помещений

Проект производственного здания

2223,8

1259,9

(площадь помещения для размещения оборудования и продукции)

Краткая пояснительная записка с описанием основных характеристик дома.

3D цветные изображения дома – 12 видов.

Поэтажные планы подвала и каждого этажа.

Фасады дома – 4 вида.

Разрезы дома - 3 вида.

План кровли.

Архитектурные и конструктивные решения разрабатываются и оплачиваются по отдельному договору и техническому заданию.



Состав раздела "Архитектурные решения" (в соответствии с ГОСТ 21.501-93):
Титульный лист.
Общие данные, пояснительная записка.
Генплан.
Планы этажей.
План кровли.
Фасады.
Фрагменты фасадов.
Спецификация элементов отделочных материалов фасадов.
Разрезы (с указанием высотных отметок, материалов ограждающих конструкций здания).
Узлы по разрезам.
Внутренние лестницы (с привязкой в плане и по вертикали).
Крыльца и террасы (с привязкой в плане и по вертикали).
Вентиляционные каналы.
Ведомость заполнения оконных и дверных проемов.
Ведомость полов.

Сроки передачи

заказчику ЭП - электронно в течении семи дней после получения  100% предоплаты.

Для разработки РП нужны

инженерно-геологические изыскания

площадки строительства.



Общая площадь дома дана без учета площади подвала высотой 1,8 м. в чистоте.



Состав эскизного проекта завода (фабрики) может незначительно уточняться по взаимному согласованию сторон.

Состав рабочего проекта оговаривается индивидуально.

  • Все рисунки передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта, и по продаже недвижимости и т.д.

Эскизный проект завода выполнен в соответствии с заданием заказчика и требованиями СП и предназначен для строительства как практически в любых климатических условиях.


Архитектурно-строительные решения для строительства в Московской области разработаны для следующих условий:

  • расчетная зимняя температура по климатическому району II, согласно СП 131.13330.2012;

  • наиболее холодной пятидневки -28° С;

  • наиболее холодных суток -32° С;

  • нормативная снеговая нагрузка по III району согласно СП 20.13330.2016 - 100 кг/кв.м. (1.00 кПа);

  • нормативный скоростной напор ветра по I району согласно СП 20.13330.2016 - 23кгс/кв.м.(0,23 кПа);

  • зона влажности - нормальная.

Архитектурно-планировочное решение разработано в соответствии со:

  • СП 118.13330.2012 "Общественные здания и сооружения";

  • ГОСТ 30494-96 "Здания жилые и общественные. Параметры микроклимата в помещениях";

  • Пособие к СНиП 2.08.02-89 Проектирование предприятий общественного питания.

  • СП 37.13330.2012 "Промышленный транспорт".



Инвестиционный паспорт проекта завода (фабрики)

Пояснительная записка к проекту завода (фабрики)







Проектная документация завода не подлежит обязательному прохождению экспертизы.



Технические характеристики каждого здания завода
(уточняются по результата инженерно-геологических исследований, исходных данных об условиях эксплуатации и пожеланий заказчика).

В здании запроектировано трехэтажная офисная часть, под которой запроектирован подвал.

Строительство завода предлагается вести в один этап.

Класс энергоэффективности здания В+.

Фундамент – железобетонная плита толщиной 400 мм. с ребрами жесткости вниз.

Перекрытия офисной части здания – железобетонные плиты толщиной 200 мм.
Наружные стены подземной части – цокольные керамзитобетонные панели толщиной 600 мм с внутренним слоем утеплителя из пенополистирола толщиной 100 мм.
Наружные стены – кирпичные толщиной 500 мм. или железобетонные плиты.

Внутренние стены – кирпичные толщиной 500 мм или железобетонные.
Перегородки офисной части здания – гипсобетонные панели толщиной 180 мм. или стеклянные.
Лестничные марши – сборные железобетонные марши и площадки.
Вентиляционные блоки – железобетонные панели толщиной 300 мм.
Санузлы – сборные из гипсобетонных перегородок и сантехкабины заводского изготовления.
Окна – двухкамерный стеклопакет в одинарном переплете ПВХ
Система отопления – состоит из стальных водогазопроводных труб по ГОСТ 3262-75* и стальных электросварных труб по ГОСТ 10704-1.

Нагревательные приборы – чугунные радиаторы. Теплоносителем является горячая вода с параметрами 95-70*С.
Вентиляция:

  • в офисной части здания - приточно-вытяжная с естественным побуждением;

  • в складской части - принудительная.

Теплоснабжение - схема теплоснабжения закрытая.

Сети запроектированы из стальных электросварных труб по ГОСТ 10705-80 для системы теплоснабжения, стальные водогазопроводные оцинкованные по ГОСТ 3262-75*ДЛ системы ГВС.

Водоснабжение – источником водоснабжения является существующий квартальный водопровод.

Дождевые и талые воды предлагается собирать в емкости, размещенной в подвале здания с целью ее дальнейшей очистки и использовании в технических целях.

Для обеспечения требуемого напора проектом предусмотрена насосная установка.

Для учета водопотребления на вводе в здание запроектирован водомерный узел со счетчиком.

Предусмотрен учет водопотребления каждого этажа завода счетчиками.

Проектом предусмотрены раздельные системы хозяйственно-питьевого и противопожарного водоснабжения. Приготовление горячей воды осуществляется в котельной, температура горячей воды составляет 60-40 °С.

Проектом предусмотрены системы хозяйственно-бытовой, дождевой канализации и дренаж из приямков;
Электроснабжение – I и II категории надежности.

Проектом предусмотрено устройство рабочего, аварийного, эвакуационного и ремонтного освещения.

Для освещения помещений предусмотрены светильники с энергосберегающими лампами. Напряжение рабочего, аварийного и эвакуационного освещения ~220 В.

Для наружного освещения всего комплекса и освещения внутри здания предлагается использовать светодиодные прожекторы.
Пожарная сигнализация – подсистема пожарной сигнализации предусматривает установку автономных дымовых пожарных извещателей в помещениях здания, кроме санузлов и «мокрых» помещений.

Пожарные извещатели предназначены для выдачи звуковых и световых сигналов при предельном пороге задымления помещения.

Проектом предусмотрены звуковая и речевая зонная система оповещения в каждом здании и в заводском комплексе в целом.

В складской части каждого здания предлагается установить спринклерную автоматическую систему пожаротушения.

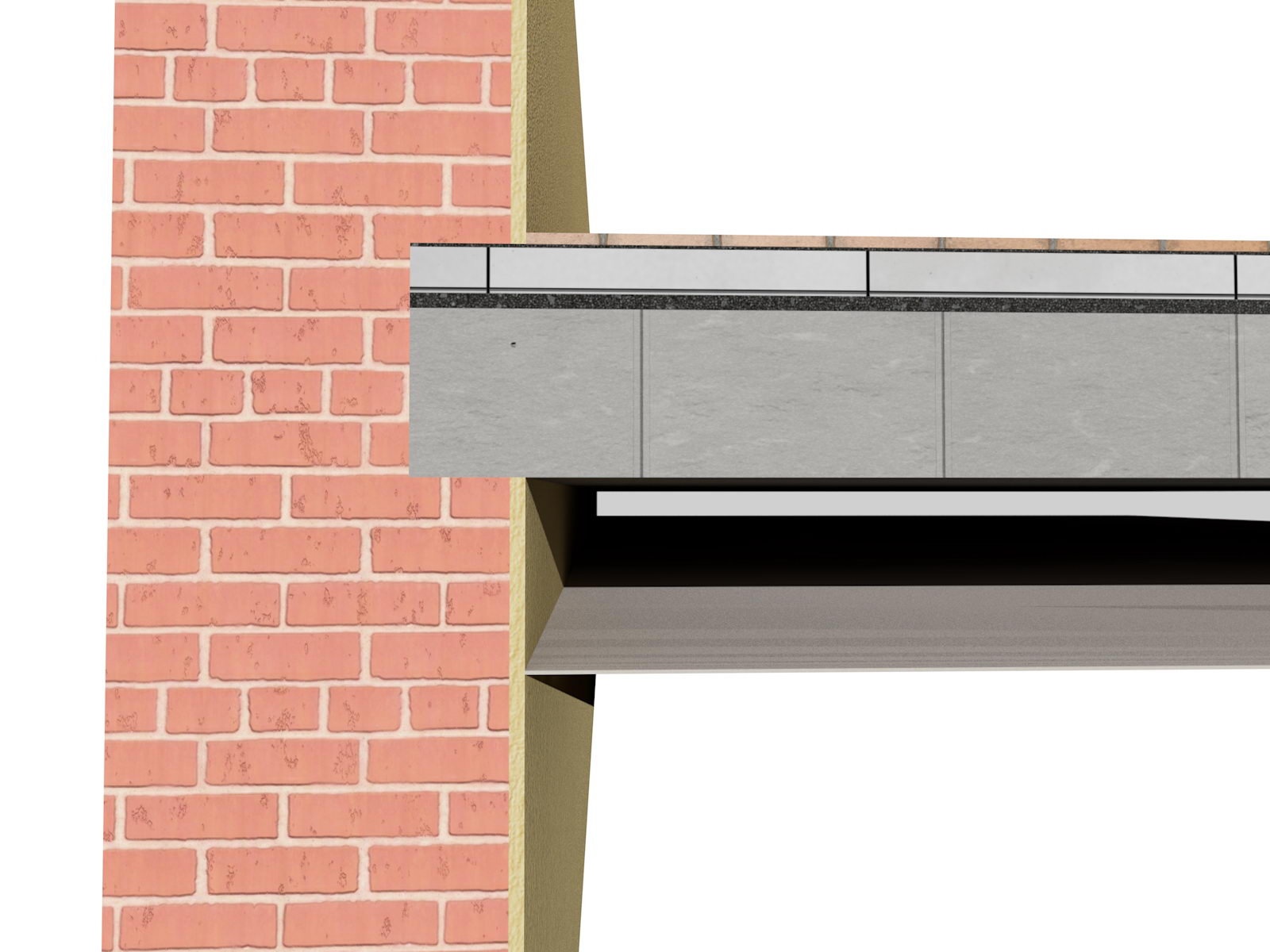

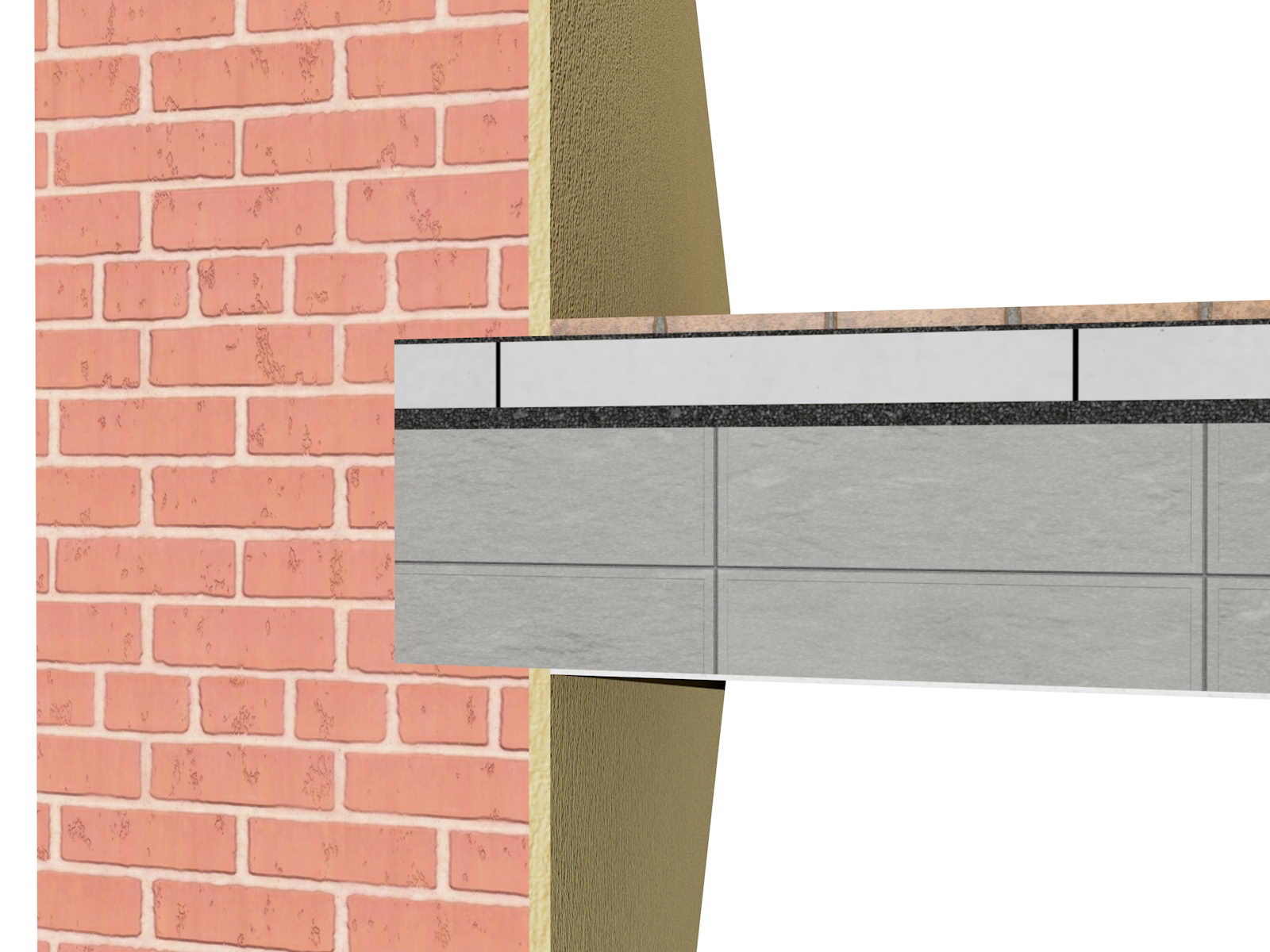

Виброизоляционный пол (защита от вибрации)



Виброизоляционный пол

Виброизоляционный пол

Виброизоляционный пол

Виброизоляционный пол (с подвесными потолками)



Состав конструкции виброизоляционного перекрытия:

  1. Паркет - 20 мм.

  2. Виброизоляционное покрытие толщиной 5 мм.

  3. Бетонная стяжка 60 мм. с армированием проволокой Вр-1 диаметром 5 мм. с шагом 75х75 мм.

  4. Виброизоляционное покрытие толщиной 20 мм.

  5. Железобетонная плита перекрытия толщиной 220 мм.

  6. Штукатуры и покраска - 5 мм.

Общая толщина 330 мм.



Состав конструкции виброизоляционного перекрытия:

  1. Паркет - 20 мм.

  2. Виброизоляционное покрытие толщиной 5 мм.

  3. Бетонная стяжка 60 мм. с армированием проволокой Вр-1 диаметром 5 мм. с шагом 75х75 мм.

  4. Виброизоляционное покрытие толщиной 20 мм.

  5. Железобетонная плита перекрытия толщиной 220 мм.

  6. Воздушная прослойка 250 мм.

  7. Подвесной потолок - 5 мм.

Общая толщина 780 мм.



Торцы перекрытия изолировать от несущей стены виброизоляционным материалом толщиной 15-20 мм.

В качестве виброизоляционного материала возможно применение как жидких, на основе каучука или синтетической резины, так и плотных упругих материалов.

Выбор материала зависит от предполагаемых характеристик воздействия на несущие конструкции, вызывающих вибрацию и экономического обоснования.





Примечание

  • По желанию возможна разработка 3D поэтажных планов каждого этажа полностью или фрагментарно.

  • Рекомендуется заказ разработки 3D интерьера нежилых помещений

  • На стадии эскизного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должна решать данный завод.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку эскизного проекта завода.



Основные возможные варианты компоновки и доработки базового варианта проекта многофункционального завода:

  • Возможно проектирование завода, состоящего из любого числа базовых домов.

  • Возможно соединение базовых домов надземным или подземными переходами.

  • Увеличение или уменьшение базовой длины завода.

  • Многочисленные варианты планировок этажей.

  • Доработка проекта для строительства в любых климатических условиях.

  • Многочисленные варианты колористики здания.

  • Изменение площади и внешнего вида основного входа.

  • Доработка подвала и его функционального назначения.

  • Доработка внутренней геометрии и дизайна окон.

  • Изменение фасадов дома.

  • Любые иные пожелания заказчика, с учетом базовых архитектурно-конструктивных решений дома.

Варианты компоновки и доработки проекта выполняются на основе технического задания заказчика и по предоплате работ.





Для заказа приобретения ЭП, РП, или заказа проекта завода свяжитесь с нами любым удобным для Вас способом, указанном на сайте.
