Отверстия и вырезы в железобетонных плитах перекрытий.

Прохождение вентиляционных каналов и коммуникаций через железобетонные плиты перекрытий.







ГОСТ 9561-91. Плиты перекрытий железобетонные многопустотные для зданий и сооружений
п.1.2.9. В случаях, предусмотренных рабочими чертежами конкретного здания (сооружения), плиты могут иметь закладные изделия, выпуски арматуры, местные вырезы, отверстия и другие дополнительные конструктивные детали.




Пособие по проектированию жилых зданий.
Вып. 3
(к СНиП 2.08.01-85
)

п.6.15. В плитах перекрытий рекомендуется устраивать каналы для скрытой электропроводки. Диаметр каналов в сплошных плитах рекомендуется принимать не более 30 мм.
Заделку сквозных технологических и коммуникационных отверстий в плитах перекрытий рекомендуется предусматривать раствором на расширяющемся цементе или гипсе.





Рекомендации по расчету и конструированию сплошных плит перекрытий крупнопанельных зданий

Москва 1989г.



п.6.6. В плитах с отверстиями или вырезами для пропуска санитарно-технических коммуникаций пересекающая их арматура сеток обычно перерезается. Для ее компенсации следует устанавливать по контуру отверстий или вырезов укороченные стержни или плоские каркасы сечением, эквивалентным по прочности вырезанной арматуре.
Стержни должны заводиться за грань отверстия или выреза на расстояние, равное 50 диаметрам, а при расположении отверстия вблизи опоры - до края сетки над опорой. При несимметричном относительно центра плиты положении отверстия или выреза большую часть компенсирующих стержней следует располагать: у плит, опертых по контуру, ближе к центру, у плит, опертых по трем сторонам; ближе к свободному краю плиты (рис. 16).
п.6.7. При необходимости замены проектной арматуры арматурой другого диаметра или класса не требуется сохранять заданные проектом шаги стержней, необходимо лишь выполнять требования нормативных документов в части расстояния между стержнями (см. п. 6.4) и достаточности прочности заменяемой арматуры. При этом величина расчетного усилия в заменяющей (n) арматуре на 1 м сечения плиты должна быть не менее, чем в заменяемой (b), т.е.

(6.6)

Схема расположения компенсирующих стержней по периметру вырезов (отверстий) в плите перекрытия

Рис. 16. Схема расположения компенсирующих стержней по периметру вырезов (отверстий)





Схемы входного и операционного контроля качества строительно-монтажных работ
Часть 1, выпуск 2
Монтаж сборных железобетонных конструкций жилых зданий, монтаж легких ограждающих конструкций


Плиты должны иметь:
- стальные закладные детали, выпуски арматуры и другие конструктивные элементы, предназначенные для соединения со смежными конструкциями зданий;
- каналы для скрытой электропроводки, гнезда для распаечных коробок и розеток, пластмассовые коробки с анкерами для крепления светильников;
- отверстия и проемы для пропуска инженерных коммуникаций.





Армирование элементов монолитных железобетонных зданий
Пособие по проектированию
Москва, 2007



Армирование в местах отверстий

Отверстия значительных размеров (более или равные 300 мм) в монолитных железобетонных стенах и плитах должны окаймляться дополнительной арматурой сечением не менее сечения рабочей арматуры (того же направления), которая требуется по расчету плиты как сплошной (рис. 3.26,a).
Отверстия до 300 мм специальными стержнями не окаймляют.
Вязаная рабочая и распределительная арматура вокруг таких отверстий сгущается - два крайних стержня ставятся с промежутком 50 мм (рис. 3.26,б).

Армирование плит перекрытий в местах отверстий
Рисунок 3.26 - Армирование плит в местах отверстий

а, б - отверстия соответственно более 300 и до 300 мм (при рабочей и распределительной вязаной арматуре); 1 - стержни арматуры плиты: 2 - специальные стержни арматуры, окаймляющие отверстие

При армировании сварными сетками отверстия до 300 мм в арматуре рекомендуется вырезать по месту, при этом разрезанные стержни целесообразно отгибать в тело плиты.





Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона
(без предварительного напряжения)
Москва, 1978



Отверстия в плитах

3.141. Отверстия значительных размеров в железобетонных плитах, панелях и т.п. должны окаймляться дополнительной арматурой сечением не менее сечения рабочей арматуры (того же направления), которая требуется по расчету плиты как сплошной (рис. 108, а).
Отверстия размером до 300 мм специальными стержнями не обрамляются. Вязаная рабочая и распределительная арматура плиты вокруг таких отверстий сгущается - ставятся два стержня с промежутком 50 мм (рис. 108, б). При армировании плиты сварными сетками рекомендуется такое отверстие вырезать в арматуре по месту.
Отверстия (проемы), если необходимо по расчету, обрамляются армированными ребрами. Размеры и армирование этих ребер зависит от размеров, формы, расположения в плане относительно балок перекрытия, назначения проема и в каждом отдельном случае решаются проектировщиком на основании расчета.
В арматурных чертежах специальные стержни для армирования плиты в пределах размера отверстия, за исключением окаймляющих, как правило, не даются, а на чертеже следует помещать примечание: в пределах отверстия стержни разрезать по месту и отогнуть в тело плиты.
При армировании перекрытия сварными сетками отверстия размером до 500´500 мм при раскладке сеток не учитываются, а на чертеже дается примечание: отверстие вырезать по месту.
При больших размерах отверстия сетки раскладываются с учетом отверстий, однако в районе отверстия плиту рекомендуется армировать отдельными стержнями, не нарушая унификации сеток.
Дополнительная арматура, окаймляющая отверстия, должна быть заведена за края отверстия на длину не менее величины нахлестки lн согласно п. 2.46 настоящего Руководства.
Армирование плит перекрытий в местах отверстий

Рис. 108. Армирование плит в местах отверстий
а - отверстия размером более 300 мм; б - отверстия размером до 300 мм; 1 - стержни арматуры плиты; 2 - окаймляющие стержни, образованные сгущением арматуры плиты; 3 - стержни специальной окаймляющей отверстие арматуры



4.3. Очертания железобетонных конструкций, рассчитанных на нагрузки, указанные в п. 4.1, следует принимать простыми: без резких перепадов отметок, без изломов элементов и резкого изменения сечений. В местах сопряжения элементов конструкций (например, ригеля с колонной), а также изменения сечений элементов более чем в 1,5 раза следует, как правило, устраивать вуты, скругления входящих углов и т.п. Отверстия рекомендуется устраивать круглыми, а при необходимости устройства прямоугольного отверстия углы его следует скруглять.





Железобетонные пространственные конструкции покрытий и перекрытий
СП 52-117-2008
Часть 1
Методы расчета и конструирование



6.5 Отверстия и проемы

6.5.1 В тонкостенных пространственных конструкциях допускается проектировать отверстия и проемы различной формы в пределах расстояния между диафрагмами или ребрами жесткости, а также большей величины, но с проверкой расчетом. Световые проемы могут устраиваться также с применением перепада поверхностей покрытия или раздвижки оболочек, складок или сводов.
При больших размерах проемов в плите рекомендуется устраивать распорки и раскосы, которые вместе с окаймляющими ребрами образуют раму или ферму, способную воспринять нормальные или касательные усилия, или только нормальные усилия. Возможно применение специальных металлических конструктивных элементов, обеспечивающих прочность и жесткость железобетонных элементов оболочек с отверстиями и поддерживающих светопрозрачные панели.
6.5.2 Отверстия в плите оболочек и складок с размером сторон (или диаметром) не более 15δ допускается устраивать без специального утолщения края плиты, но с установкой конструктивной арматуры, окаймляющей отверстие, диаметром не менее 8 мм при δ > 30 мм.
Отверстия рекомендуется проектировать круглыми, овальными или многоугольными с округлением углов радиусом r ≥ 2δ (рис. 6.7).


Окаймляющее армирование отверстий в плитах перекрытий

1 - арматура; 2 - стык арматуры с перепуском на 30d или равнопрочный сварной стык

Рисунок 6.7 - Окаймляющее армирование отверстий

6.5.3 В зоне отверстий плиты размером более 15δ края полок и стенок должны иметь утолщение и армирование, принимаемое по расчету. Утолщение должно иметь высоту ≥ 3δ, ширину ≥ 2δ и площадь бетона и арматуры не менее чем площадь бетона и арматуры в поперечном сечении вырезанной части плиты. Отверстия, устраиваемые в растянутых полках или стенках, должны иметь в ребрах количество арматуры, достаточное для восприятия усилия, приходящегося на вырезанную часть полки или стенки.





Руководство по проектированию железобетонных конструкций с безбалочными перекрытиями
Москва, 1979



1.10. При устройстве в перекрытиях отверстий или проемов для пропуска инженерных коммуникаций, шахт лифтов, лестничных клеток и т.п. их следует размещать в пределах плитной части перекрытия. Устройство отверстий в пределах капителей, как правило, не рекомендуется. При необходимости в пределах капители допускается устраивать отверстия диаметром не более 200 мм.
Между капителями, в надколонной полосе монолитного безбалочного перекрытия отверстия рекомендуется размещать так, чтобы они занимали не более 0,5 ширины этой полосы, т. е. не более 0,5 ширины капители.
В сборных безбалочных перекрытиях целесообразно предусматривать специальные плиты с отверстиями, а в местах образования проемов плиты не устанавливать. В перекрытиях, в зонах, примыкающих к проемам, могут использоваться доборные плиты и капители, а в случае крайней необходимости и полукапители. В отдельных случаях при образовании отверстий допускается устраивать монолитные участки перекрытии.
Наличие отверстий и проемов в перекрытиях должно учитываться расчетом.


Примеры конструирования плит перекрытий в местах отверстий
Рис. 21. Примеры конструирования плит перекрытий в местах отверстий
а - при одиночных отверстиях с размерами до 700 мм; б и в - при ослаблении плиты отверстиями на 50 % и более или при сосредоточенных силах, приложенных к краям плиты у отверстия

3.11. Горизонтальная арматура стенок стакана капители должна быть непрерывной, замкнутой по внутреннему и наружному периметрам стакана; вертикальную арматуру этих стенок следует надежно анкерить в плите капители и нижней части стакана.
3.12. С целью уменьшения раскрытия трещин на контакте монолитного бетона со сборным в верхней зоне сопряжения капители с колонной у грани колонны рекомендуется устанавливать армируемые стержни (рис. 15).
3.13. Одиночные отверстия с максимальным размером до 700 мм устраиваются в перекрытии без местного утолщения плиты (рис. 21, а). Ослабление плиты отверстием следует компенсировать дополнительно укладываемой вдоль краев отверстия арматурой.
Если к краю плиты, примыкающему к отверстию, приложены сосредоточенные силы, а также в случаях, когда сборная плита существенно ослаблена отверстиями (на 50 % и более), рекомендуется усиливать плиты вдоль краев отверстий жесткой арматурой (см. рис. 21 б) или предусматривать утолщение плит, или окаймлять отверстия ребрами (см. рис. 21 в).
Жесткость окаймляющих ребер должна быть не менее жесткости сечения участка плиты, занятого отверстием.
Утолщение (усиление) части пяты, примыкающей к отверстию, рекомендуется выполнять из условия равенства жесткостей сечения, ослабленного отверстием, и без учета ослабления.
При прямоугольных отверстиях по углам этих отверстий в плите следует укладывать по 2 - 4 арматурных стержня диаметром 10 - 14 мм, располагая их в плане под углом 45° к сторонам отверстия.
Несущая способность плит с отверстиями определяется расчетом.

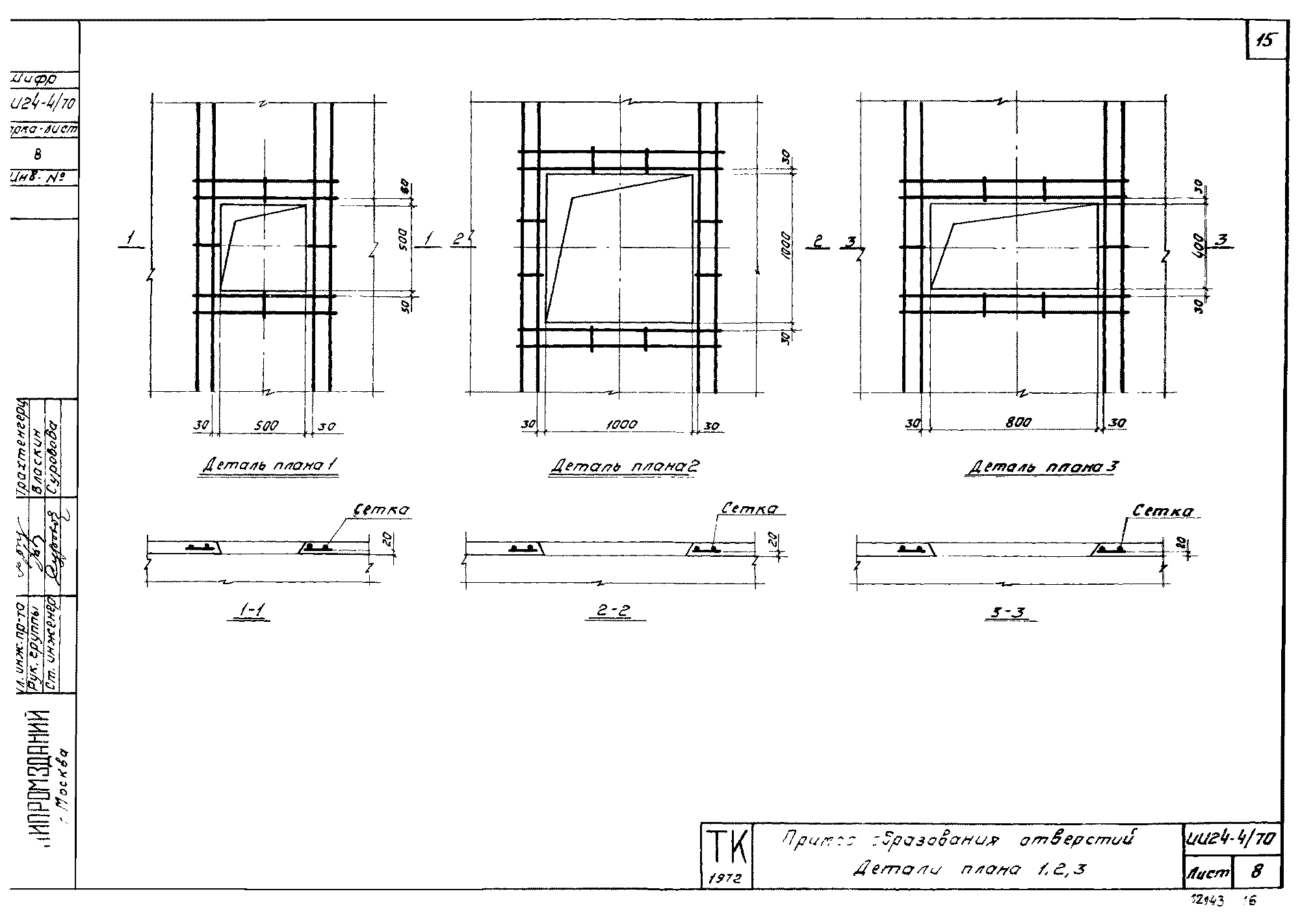

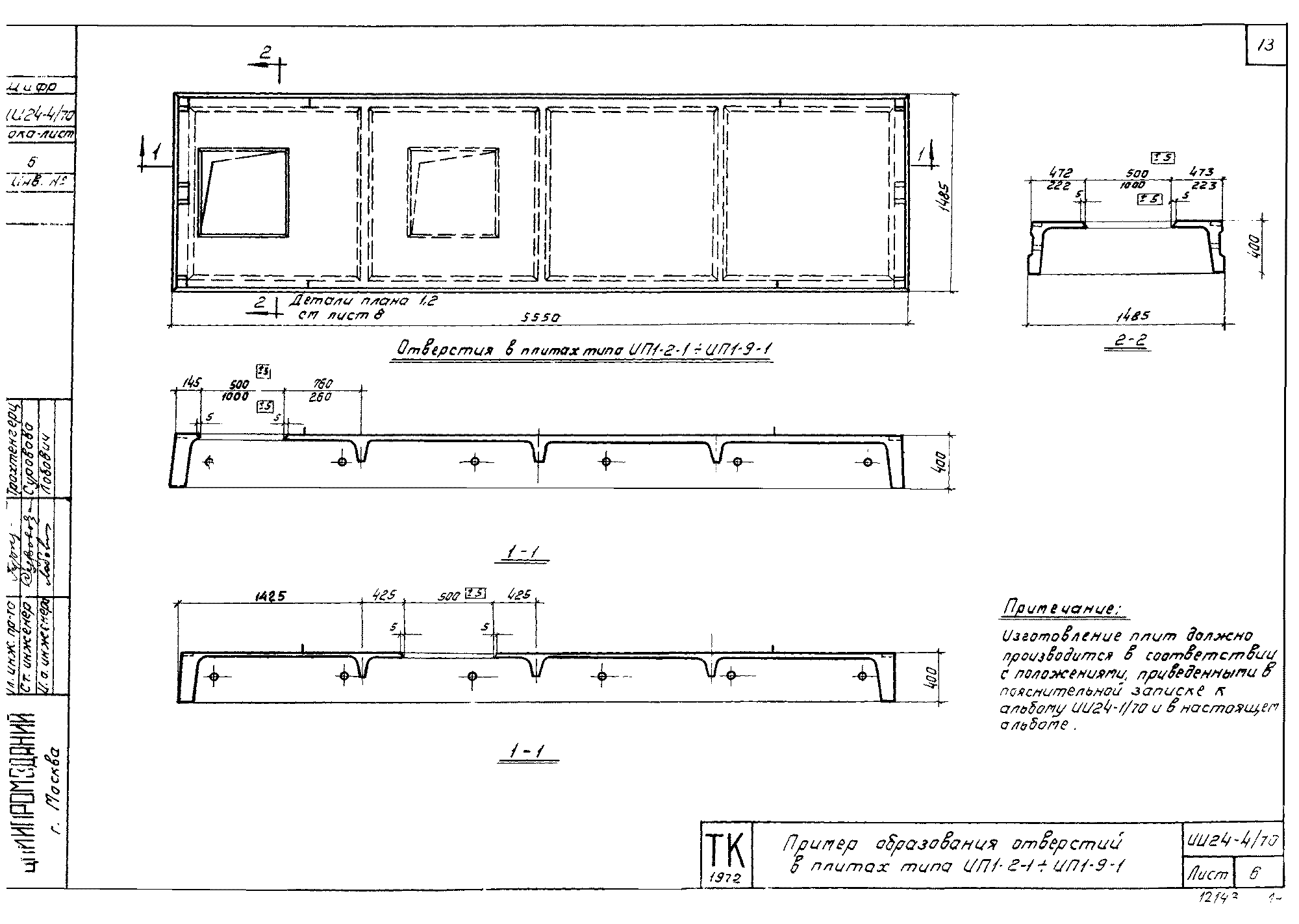

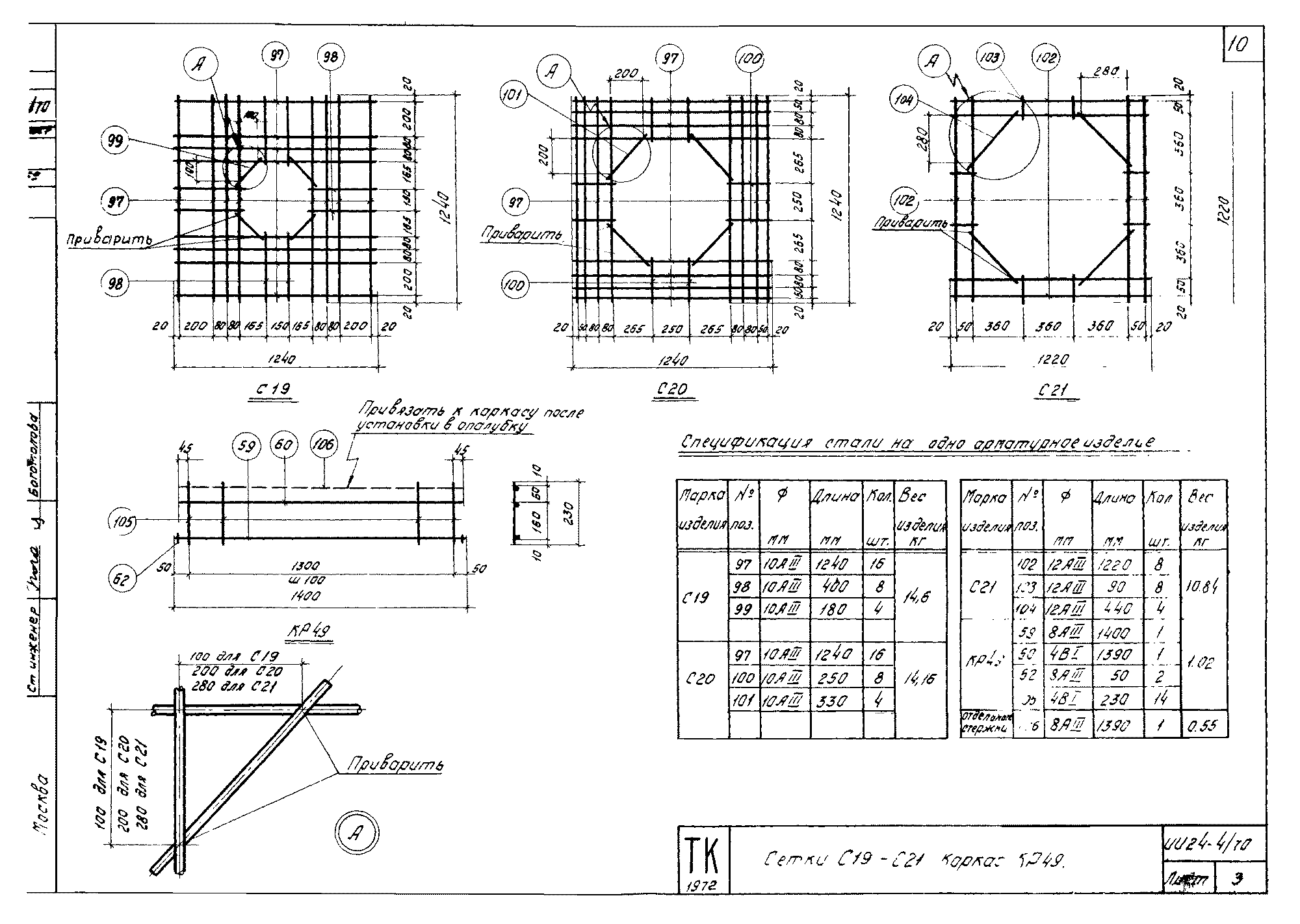

Серия ИИ24-4/70 Железобетонные плиты с отверстиями для покрытий типа 1, с опиранием на полки ригелей



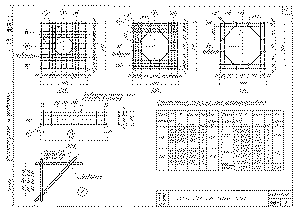

Железобетонные плиты с отверстиями для покрытий типа 1, с опиранием на полки ригелей



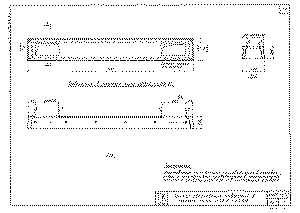

Железобетонные плиты с отверстиями для покрытий типа 1, с опиранием на полки ригелей



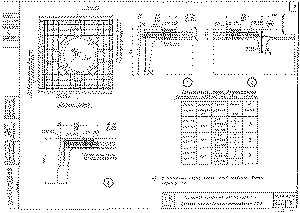

Железобетонные плиты с отверстиями для покрытий типа 1, с опиранием на полки ригелей



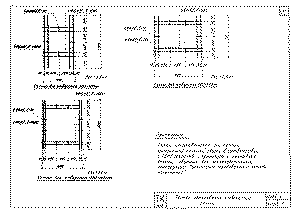

Железобетонные плиты с отверстиями для покрытий типа 1, с опиранием на полки ригелей



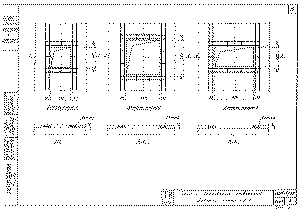

Железобетонные плиты с отверстиями для покрытий типа 1, с опиранием на полки ригелей

Железобетонные плиты с отверстиями для покрытий типа 1, с опиранием на полки ригелей
