Минимальная площадь остекления.  Отношение площади световых проемов к площади пола.







С каждым годом все больше частных и нежилых домов проектируются с остекленными фасадами. Несмотря на то, что остекленный фасад придает облику здания выразительность и решает вопросы инсоляции, остекление фасада должно выполняться с учетом ряда нормативных и законодательных документов.





СП 54.13330.2016 "Здания жилые многоквартирные"
9.13 Отношение площади световых проемов к площади пола жилых комнат и кухни следует принимать не менее 1:8. Для верхних этажей со световыми проемами в плоскости наклонных ограждающих конструкций - не менее 1:10. В задании на проектирование следует учитывать светотехнические характеристики окон и условия затенения противостоящими зданиями.
9.14 Естественное освещение не нормируется:
- для комнат и помещений, расположенных под антресолью и в многосветных помещениях с проемами в перекрытиях между этажами с дополнительным естественным освещением через остекленные ограждающие конструкции примыкающих помещений с естественным освещением (атриумы, остекленные лестничные клетки);
- для вспомогательных помещений квартир, в том числе подсобных, санитарно-технических (кухонь-ниш, ванных комнат, туалетов, санузлов, постирочных), коммуникационных помещений;
- для помещений общего пользования.
9.15 Нормируемые показатели естественного и искусственного освещения помещений следует устанавливать согласно СП 52.13330 и ГОСТ Р 53780 для помещений с размещенным лифтовым оборудованием, на этажных площадках перед входом в лифт, площадках перед входом в машинное помещение лифта.
Освещенность в местах входов в здание должна быть не менее 6 лк для горизонтальных поверхностей и не менее 10 лк для вертикальных (на высоту от поля до 2 м) поверхностей.
9.16 При освещении через световые проемы в наружных стенах общих коридоров их длина не должна превышать:
24 м - при наличии светового проема в одном торце;
48 м - в двух торцах.
При большей длине коридоров необходимо предусматривать дополнительное естественное освещение через световые карманы. Расстояние между двумя световыми карманами должно быть не более 24 м, а между световым карманом и световым проемом в торце коридора - не более 30 м. Ширина светового кармана, которым может служить лестничная клетка, должна быть не менее 1,5 м. Через один световой карман допускается освещать коридоры длиной до 12 м, расположенные по обе его стороны.



СП 50.13330.2012 "Тепловая защита зданий"
Б.9. Коэффициент остекленности фасада здания (Glazing-to-wall ratio): отношение площадей светопроемов к суммарной площади наружных ограждающих конструкций фасада здания, включая светопроемы.


СП 31-105-2002 "Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом"
11.2.6 Минимальная площадь остекления должна определяться с учетом требований естественного освещения помещений, условий естественной вентиляции, а также условий эвакуации в экстремальных ситуациях, если окно проектируется как аварийный выход.
11.2.7 Условия обеспечения требуемой естественной освещенности помещений, в соответствии с которыми должна приниматься общая площадь остекления различных проемов, в том числе окон, балконных дверей и фонарей верхнего света, расположенных в одном помещении жилой комнаты или кухни, принимаются по СНиП 31-02.
11.2.8 Минимальную площадь открывающихся элементов окон (створок, форточек, фрамуг) для обеспечения естественной вентиляции помещений рекомендуется принимать не менее 0,28 м2 для каждого жилого помещения и кухни. В ванных комнатах и уборных, если предусматривается их проветривание, эту площадь рекомендуется принимать не менее 0,1 м2.
11.2.9 В доме или жилом блоке, не оборудованном системой автоматического пожаротушения, в каждой спальне, не имеющей непосредственного выхода наружу, должно иметься как минимум одно окно с площадью свободно открывающихся створок не менее 0,35 м2 при ширине не менее 0,38 м, которое может быть использовано как аварийный выход.
Площадь свободно открывающихся створок окон, которые при пожаре могут использоваться в качестве аварийных выходов, должна приниматься не менее 0,55 м2 при ширине не менее 0,60 м.
Все вышеуказанные окна должны быть открывающимися изнутри без применения каких-либо инструментов. Они должны располагаться на высоте не более 1 м от пола или от поверхности встроенной под этим окном мебели.
Перед окном, которое может быть использовано как аварийный выход из подвала, должен быть предусмотрен приямок шириной не менее 0,55 м. Длина приямка должна обеспечивать беспрепятственный выход из окна при створках, открывающихся в сторону приямка. Приямок глубиной более 0,45 м должен быть оборудован лестницей.
11.2.10 В остекленных проемах входных тамбуров следует предусматривать двойное остекление. Проемы шириной более 500 мм следует заполнять армированным, многослойным или закаленным стеклом.

СП 56.13330.2011 Производственные здания. Актуализированная редакция СНиП 31-03-2001 (с Изменением N 1)
5.10 В помещениях категорий А и Б по взрывопожарной и пожарной опасности следует предусматривать наружные легкосбрасываемые ограждающие конструкции. В качестве легкосбрасываемых конструкций следует, как правило, использовать одинарное остекление окон и фонарей. При недостаточной площади остекления допускается в качестве легкосбрасываемых конструкций использовать конструкции покрытий с кровлей из стальных, алюминиевых, хризолитцементных и битумных волнистых листов, из гибкой черепицы, металлочерепицы, хризолитцементных и сланцевых плиток и эффективного негорючего утеплителя. Площадь легкосбрасываемых конструкций следует определять расчетом. При отсутствии расчетных данных площадь легкосбрасываемых конструкций должна составлять не менее 0,05 мСП 56.13330.2011 Производственные здания. Актуализированная редакция СНиП 31-03-2001 (с Изменением N 1) на 1 мСП 56.13330.2011 Производственные здания. Актуализированная редакция СНиП 31-03-2001 (с Изменением N 1) объема помещения категории А и не менее 0,03 мСП 56.13330.2011 Производственные здания. Актуализированная редакция СНиП 31-03-2001 (с Изменением N 1) - помещения категории Б.
Примечания
1 Оконное стекло относится к легкосбрасываемым конструкциям при толщине 3, 4 и 5 мм и площади не менее (соответственно) 0,8, 1 и 1,5 мСП 56.13330.2011 Производственные здания. Актуализированная редакция СНиП 31-03-2001 (с Изменением N 1). Армированное стекло, стеклопакеты, триплекс, сталинит и поликарбонат к легкосбрасываемым конструкциям не относятся.




СНиПы по остеклению фасадов


СП 50.13330.2010 «Тепловая защита зданий»
5.11 В жилых зданиях коэффициент остекленности фасада f должен быть не более 18 % (для общественных - не более 25 %), если приведенное сопротивление теплопередаче окон (кроме мансардных) меньше: 0,51 м2×°С/Вт при градусо-сутках 3500 и ниже; 0,56 м2×°С/Вт при градусо-сутках выше 3500 до 5200; 0,65 м2×°С/Вт при градусо-сутках выше 5200 до 7000 и 0,81 м2×°С/Вт при градусо-сутках выше 7000. При определении коэффициента остекленности фасада f в суммарную площадь ограждающих конструкций следует включать все продольные и торцевые стены. Площадь светопроемов зенитных фонарей не должна превышать 15 % площади пола освещаемых помещений, мансардных окон - 10 %.


СП 20.13330.2010 (СНиП 2.01.07-85) "Нагрузки и воздействия" - содержит нагрузки, действующие на остекление, которые должны быть учтены при его проектировании.

СП 131.13330.2012 - содержит описание климатических факторов, действующих на остекление в данной местности. При изменении температуры возникают нагрузки на остекление, которые приводят к его деформации и, в предельном случае, к разрушению, поэтому остекление должно быть рассчитано таким образом, чтобы при экстремальных (минимальных и максимальных) температурах и давлении остекление выдерживало эти нагрузки без разрушения.

СНиП 2.04.05-91 - содержит требования к отоплению, вентиляции и кондиционированию, которые тесно связаны с конструкцией остекления: чем мощнее эти системы, тем меньше требований к остеклению. При слабых системах необходимо использовать солнцеотражающие стекла для защиты помещений от перегрева и низкоэмиссионные стекла для сокращения потерь тепла.

СНиП 21-01-97 - содержит требования по пожарной безопасности в зависимости от назначения помещения, которые должны обязательно выполняться, и для этого может потребоваться применение огнестойких стекол.

СН 482-75 - правила проектирования, монтажа и эксплуатации стеклопакетов.



СНиП II-3-79 - содержит требования к допустимым потерям тепла из помещений.


СНиП 23-05-95 - требования по обеспечению естественной освещенности в помещениях.



"Стекло листовое" - ГОСТ 111-2001;
"Стекло с низкоэмиссионным твердым покрытием" - ГОСТ 30733-2000;
"Стекло закаленное строительное" - ГОСТ 30698-2000;
"Стекло многослойное строительного назначения" - ГОСТ 30826-2001;
"Стеклопакеты клееные строительного назначения" - ГОСТ 24866-99.



Таблица



Используемое стекло или изделия из него

Обозначение НД на применяемое стекло

Листовое стекло

ГОСТ 111-2001, ГОСТ Р 54170-2010

Узорчатое стекло

ГОСТ 5533-86

Армированное стекло

ГОСТ 7481-78

Армированное полированное стекло

НД

Многослойное стекло:

ГОСТ 30826-2001, ГОСТ Р 54171-2010

- ударостойкое

ГОСТ Р 51136-2008, ГОСТ 30826-2001, ГОСТ Р 54171-2010

- устойчивое к пробиванию

ГОСТ Р 51136-2008, ГОСТ 30826-2001, ГОСТ Р 54171-2010

- пулестойкое

ГОСТ Р 51136-2008, ГОСТ 30826-2001, ГОСТ Р 54171-2010

- безопасное для строительства

ГОСТ 30826-2001, ГОСТ Р 54171-2010

- взрывобезопасное

ГОСТ 30826-2001, ГОСТ Р 54171-2010

- огнестойкое

ГОСТ 30826-2001, ГОСТ Р 54171-2010

Окрашенное в массе стекло

ГОСТ Р 54169-2010

Химически упрочненное стекло

НД

Закаленное стекло

ГОСТ 30698-2000, ГОСТ Р 54162-2010

Термоупрочненное стекло

ГОСТ Р 54180-2010

Солнцезащитное или декоративное

с твердым покрытием стекло

ГОСТ Р 54179-2010

Солнцезащитное или декоративное

с мягким покрытием стекло

ГОСТ Р 54178-2010

Энергосберегающее с твердым покрытием стекло

ГОСТ 30733-2000, ГОСТ Р 54177-2010

Энергосберегающее с мягким покрытием стекло

ГОСТ 31364-2007, ГОСТ Р 54176-2010

Стеклопакет

ГОСТ 24866-99, ГОСТ Р 54175-2010

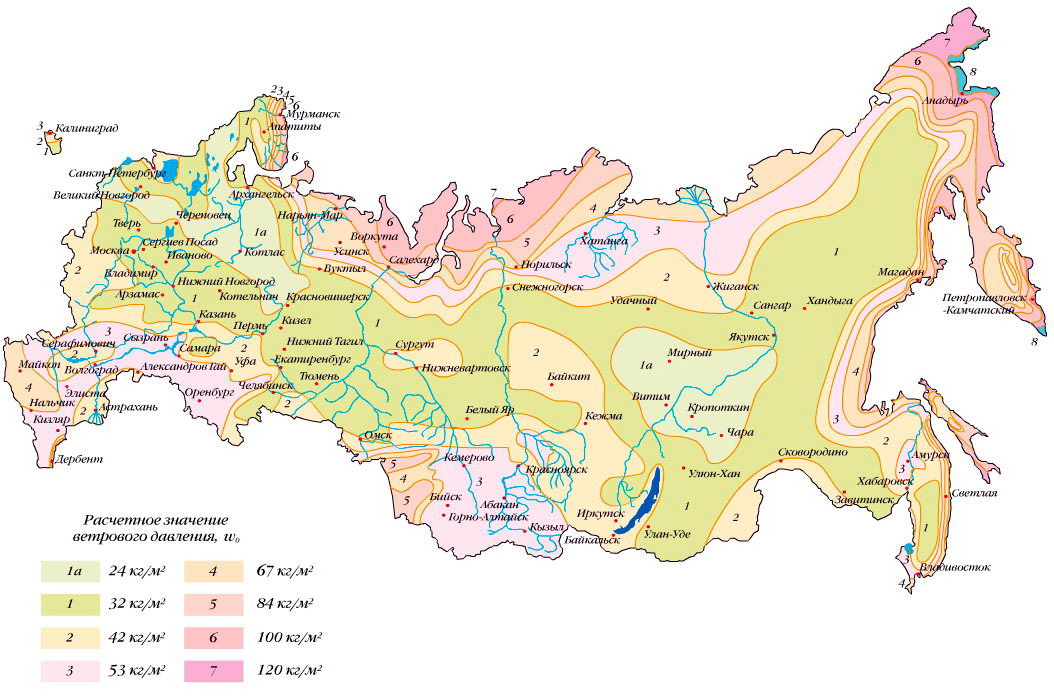

Карта ветровых нагрузок
Карта районирования территории РФ по давлению ветра

 Карта ветровых нагрузок

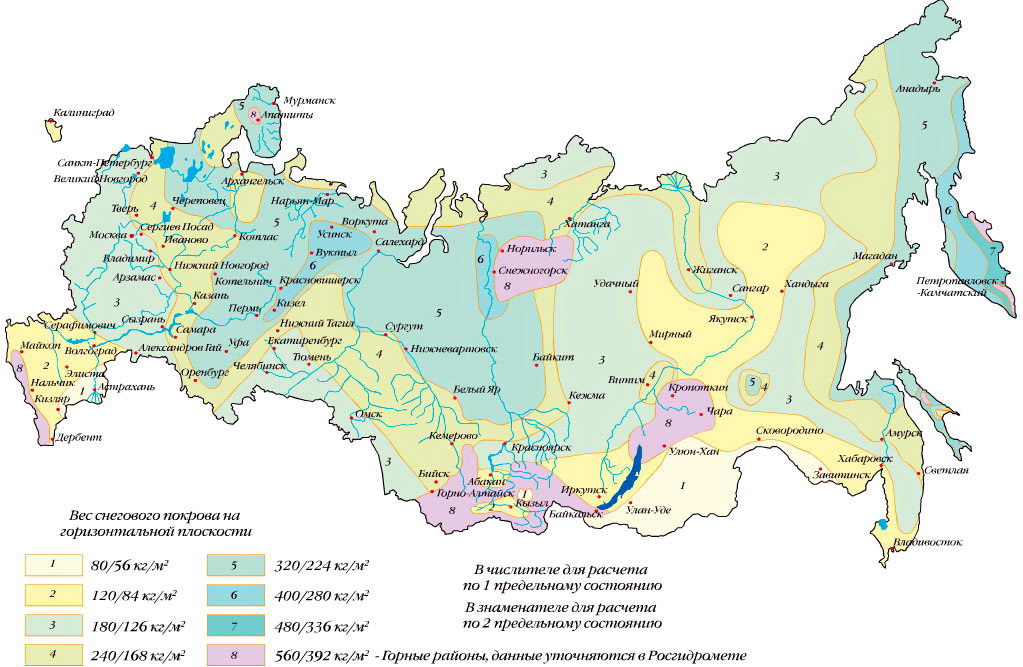

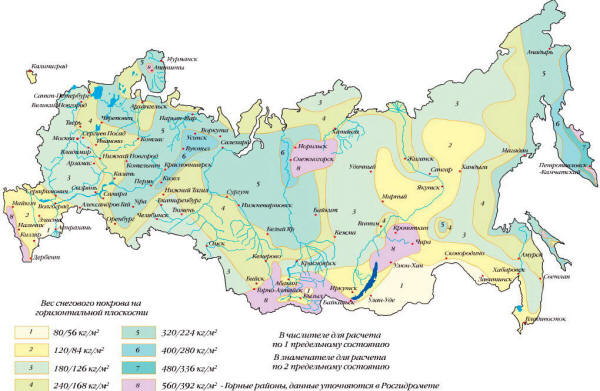

Карта снеговых нагрузок
Карта районирования территории РФ по весу снегового покрова

 Карта снеговых нагрузок
