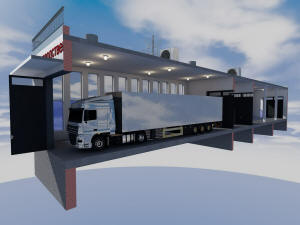

Разворот автотранспорта











Готовый проект склада







Проект разработан как для строительства в условиях плотной городской застройки в любой стране, любого климата и экономии земли, так и в условиях отсутствия необходимости жесткой экономии земли.

Данный архитектурный проект также подходит в качестве современного многофункционального торгового центра (супермаркета).

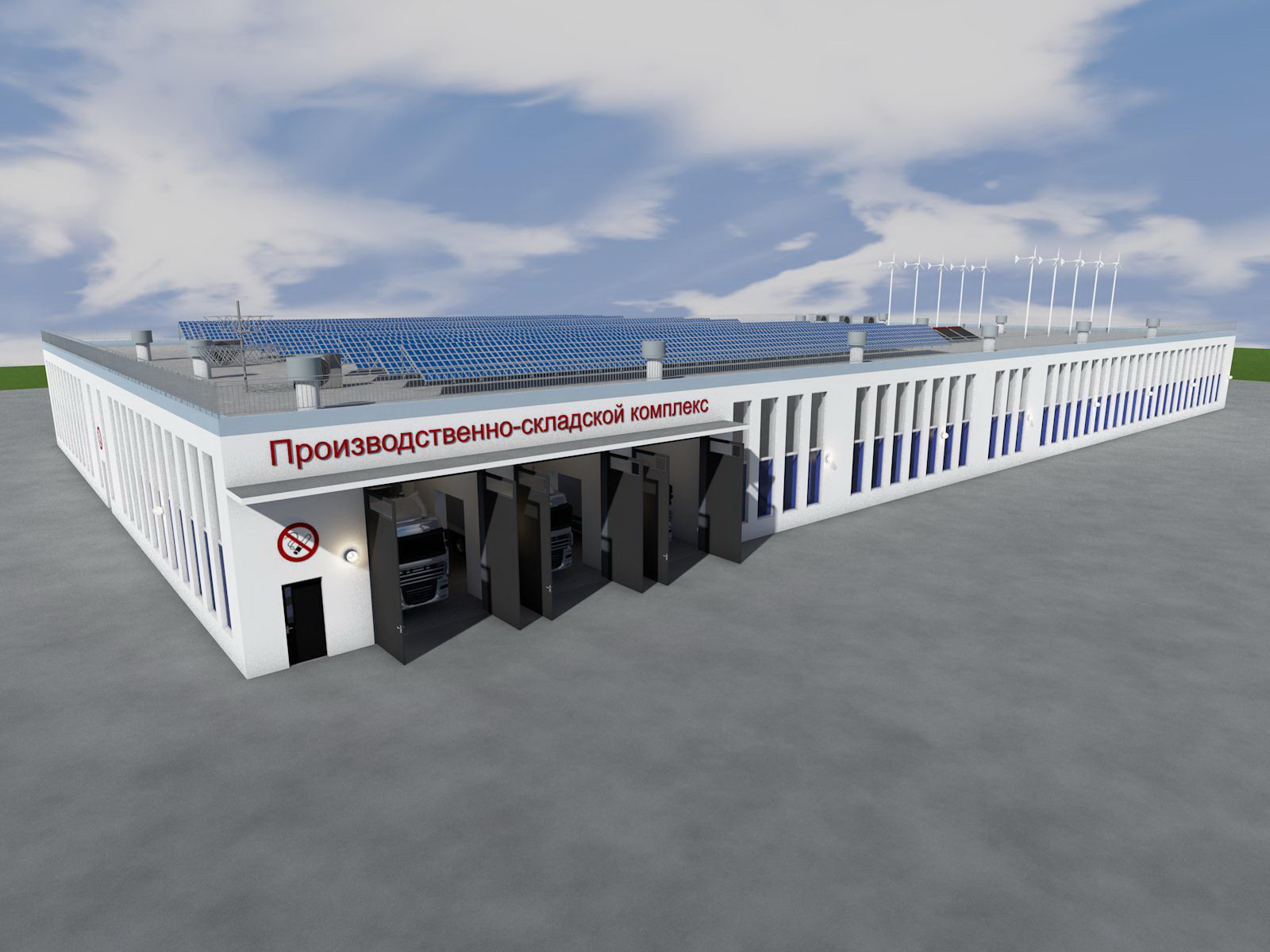

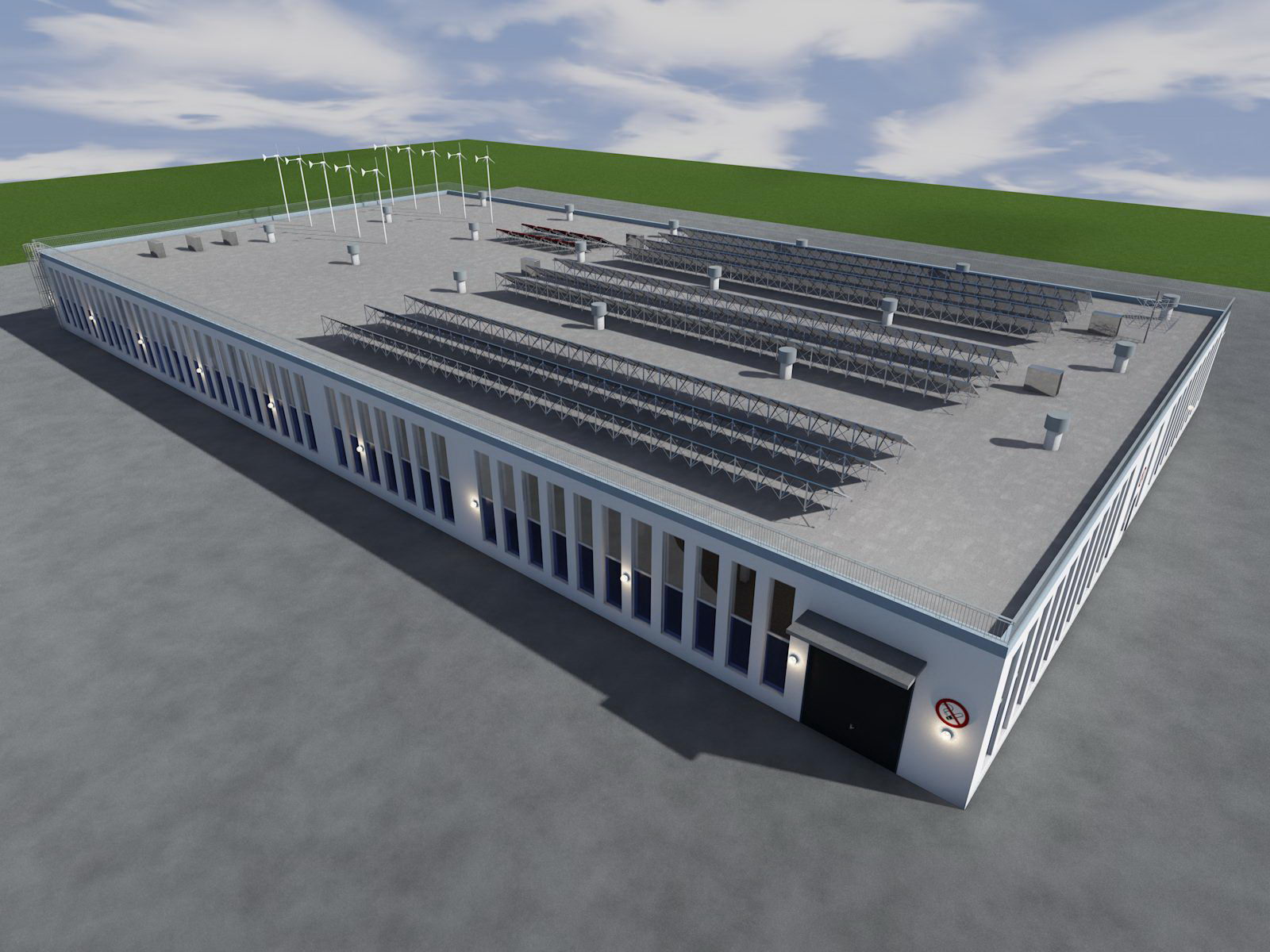

Проект склада

Проект склада





Проект склада

Проект склада

Проект склада



Проект склада

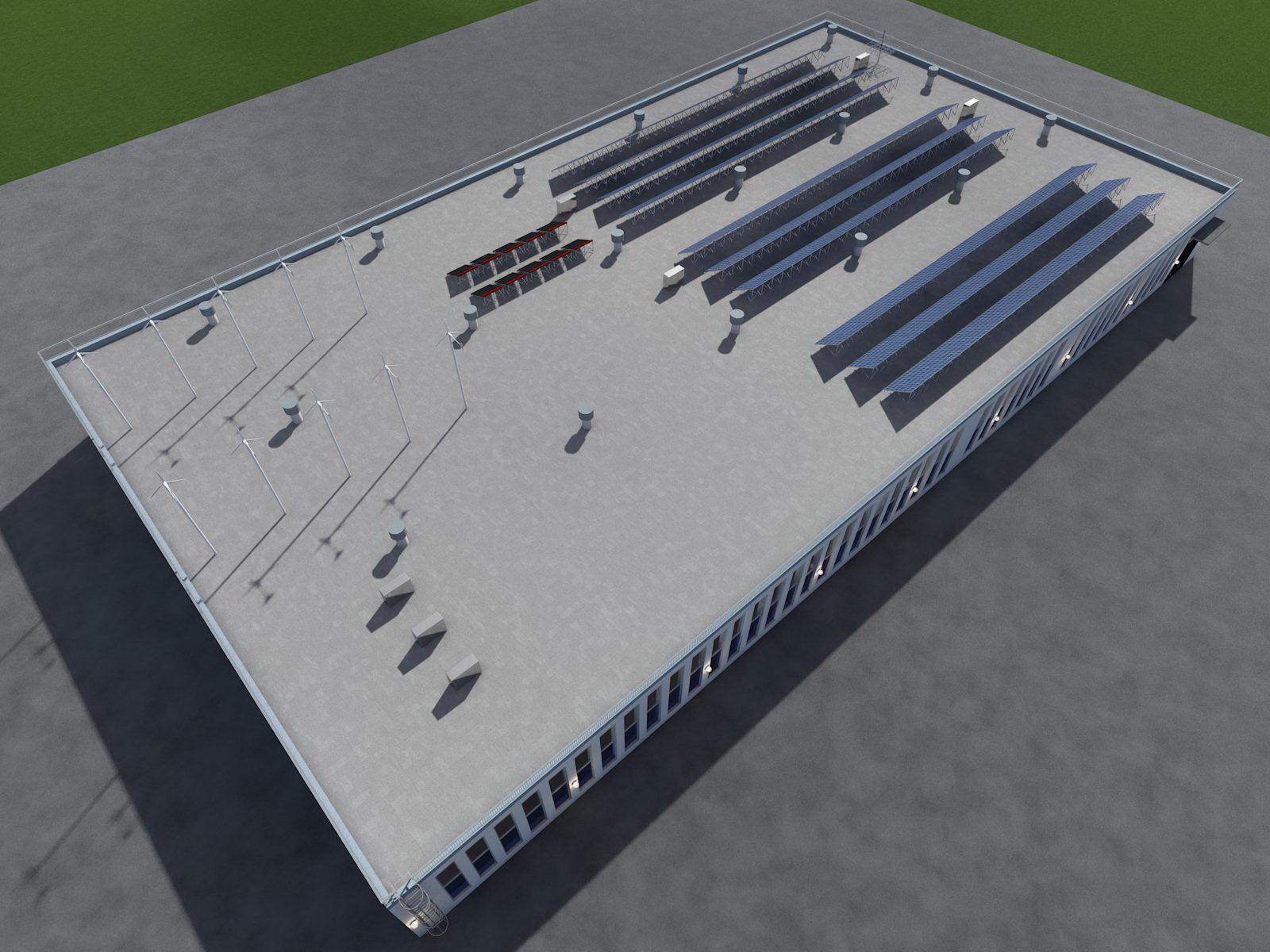

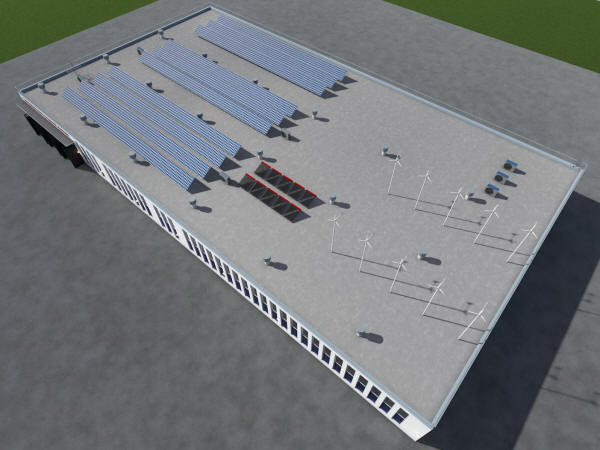

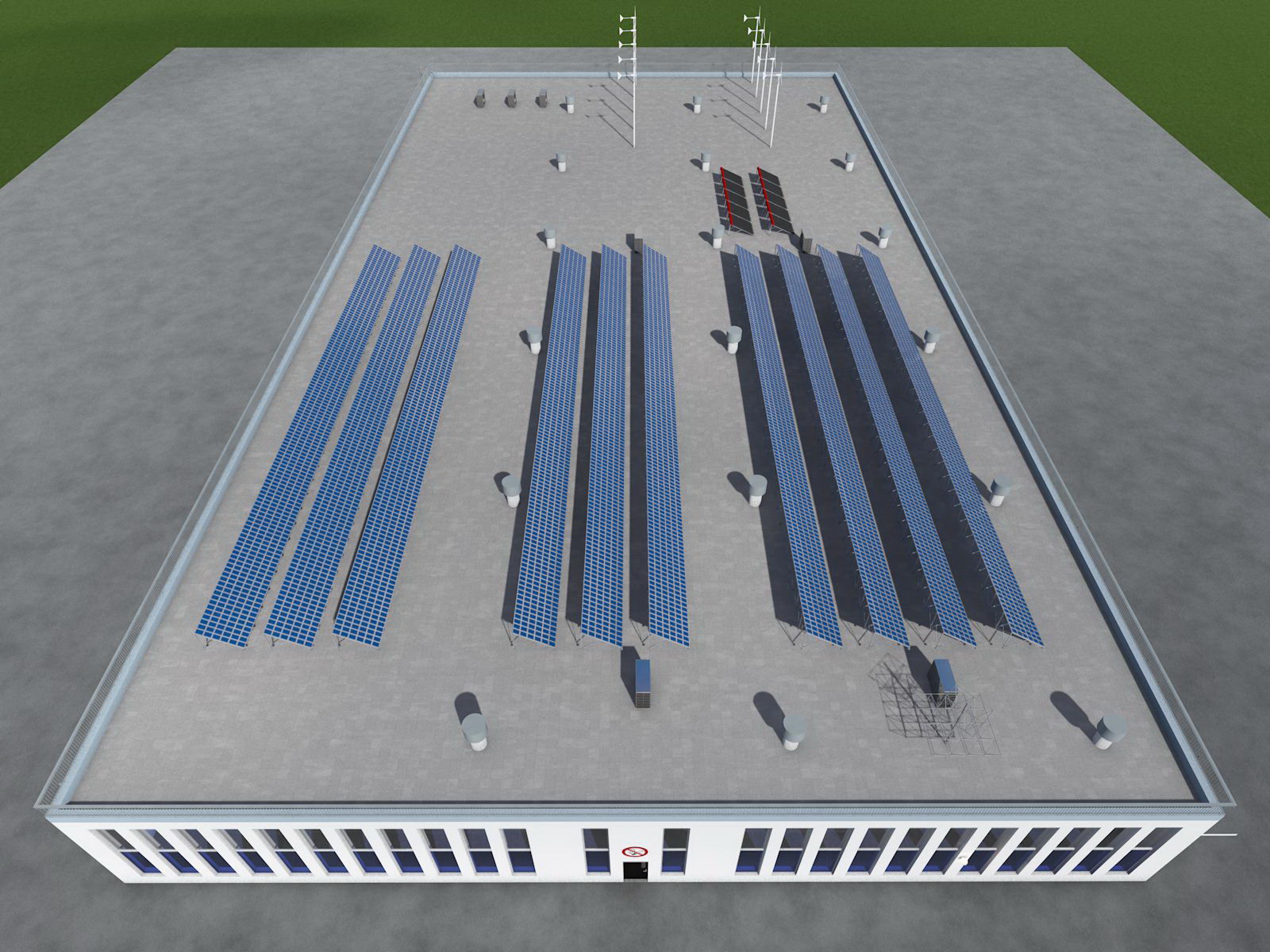

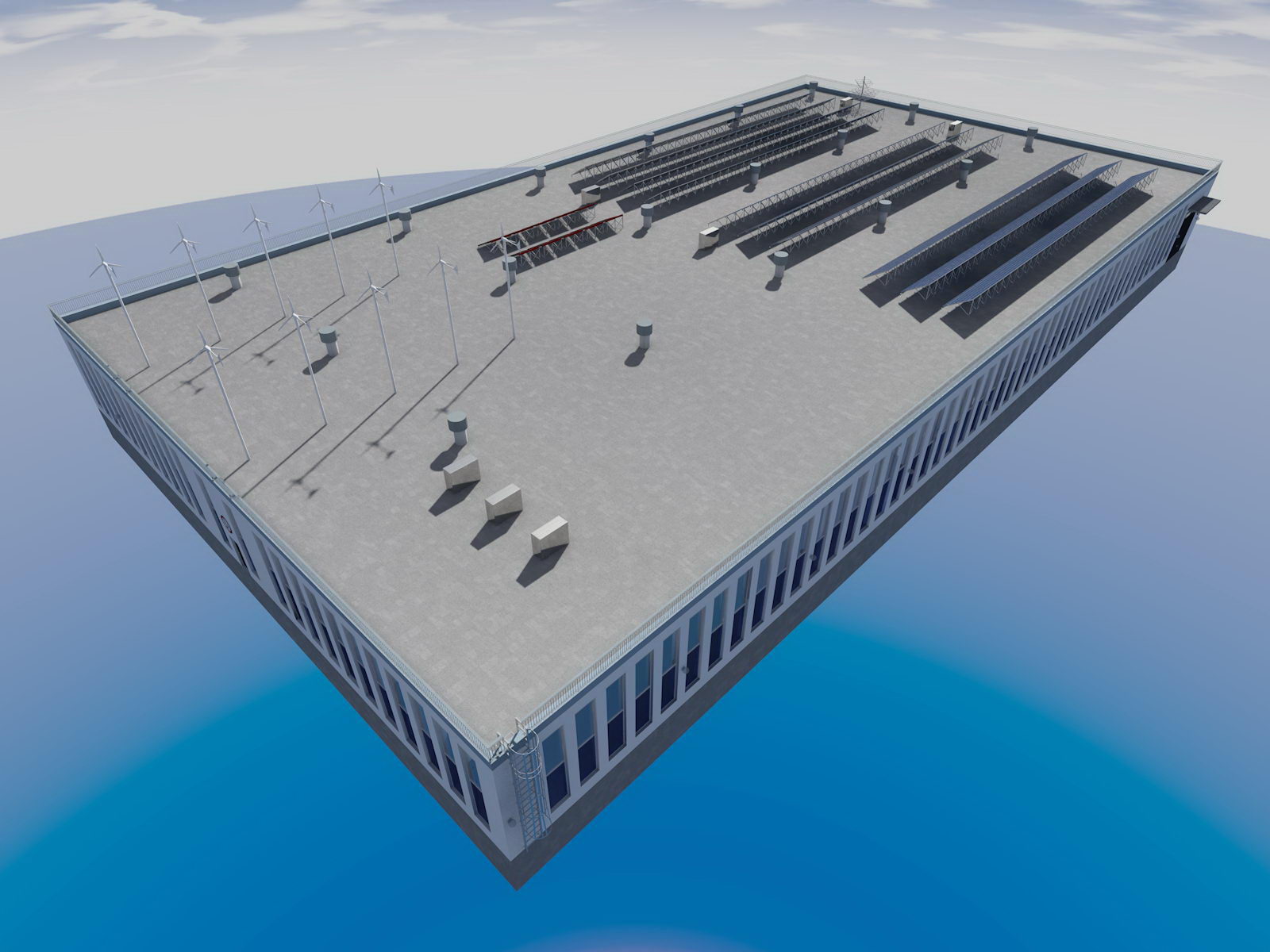

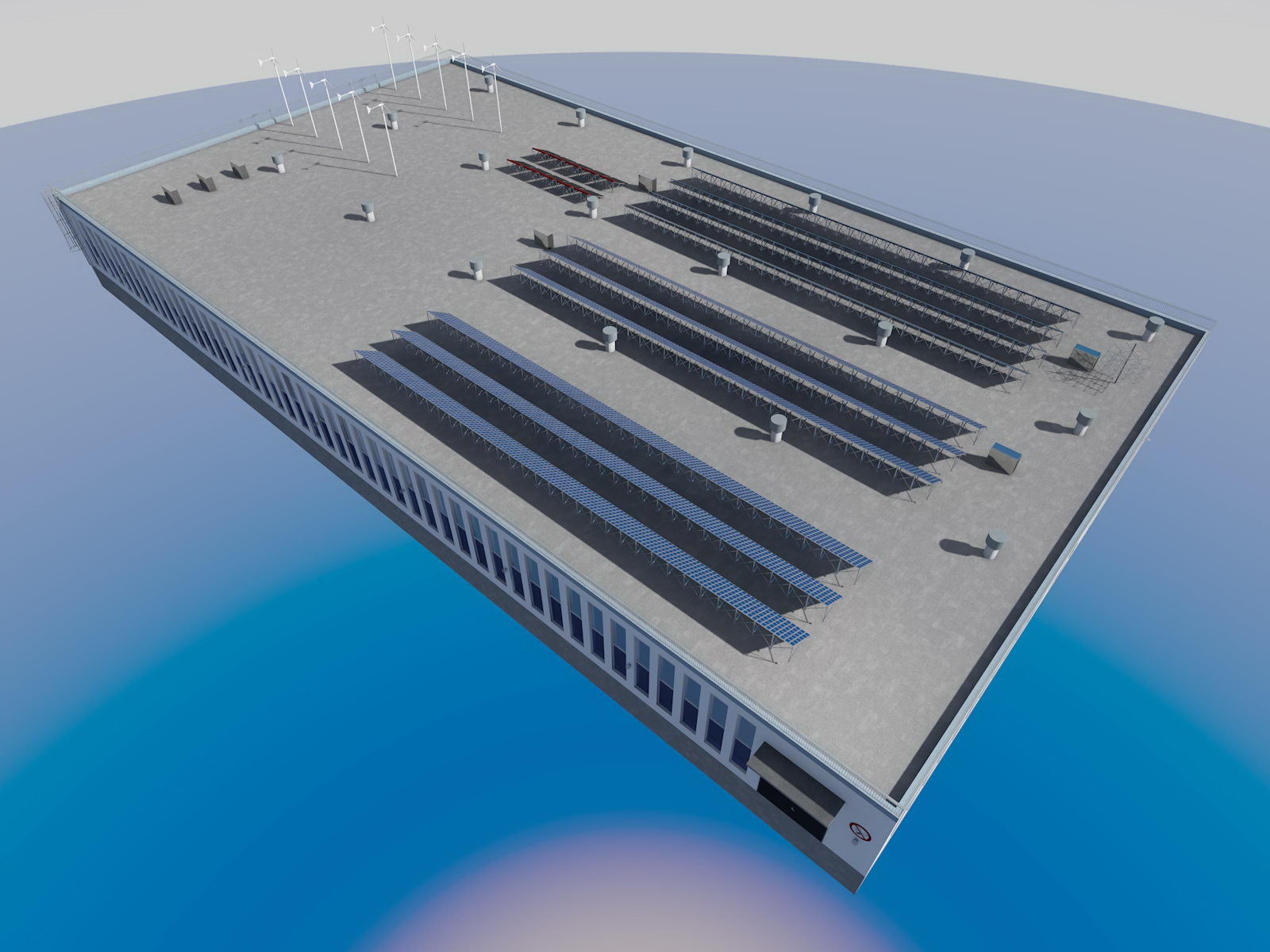

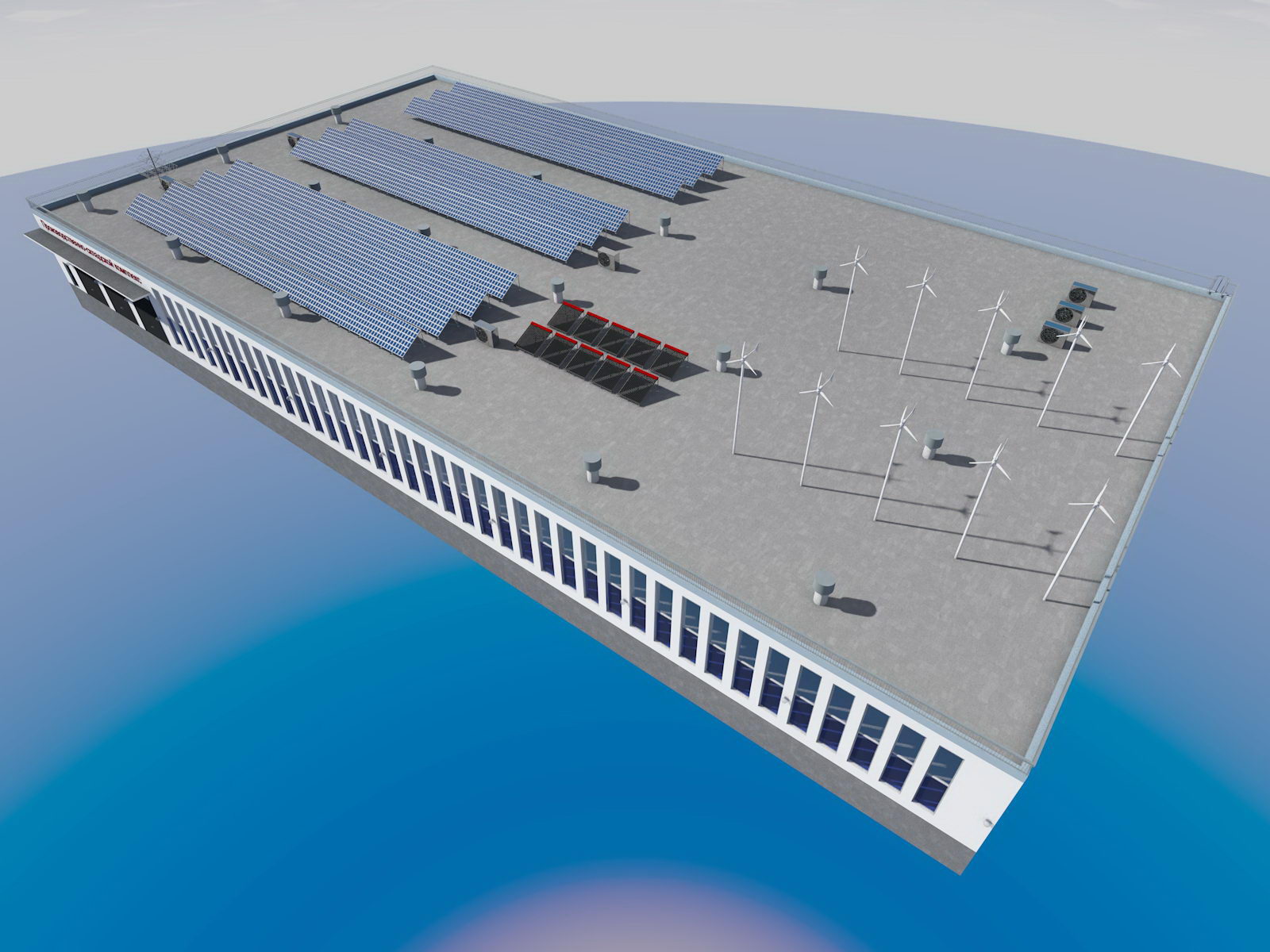

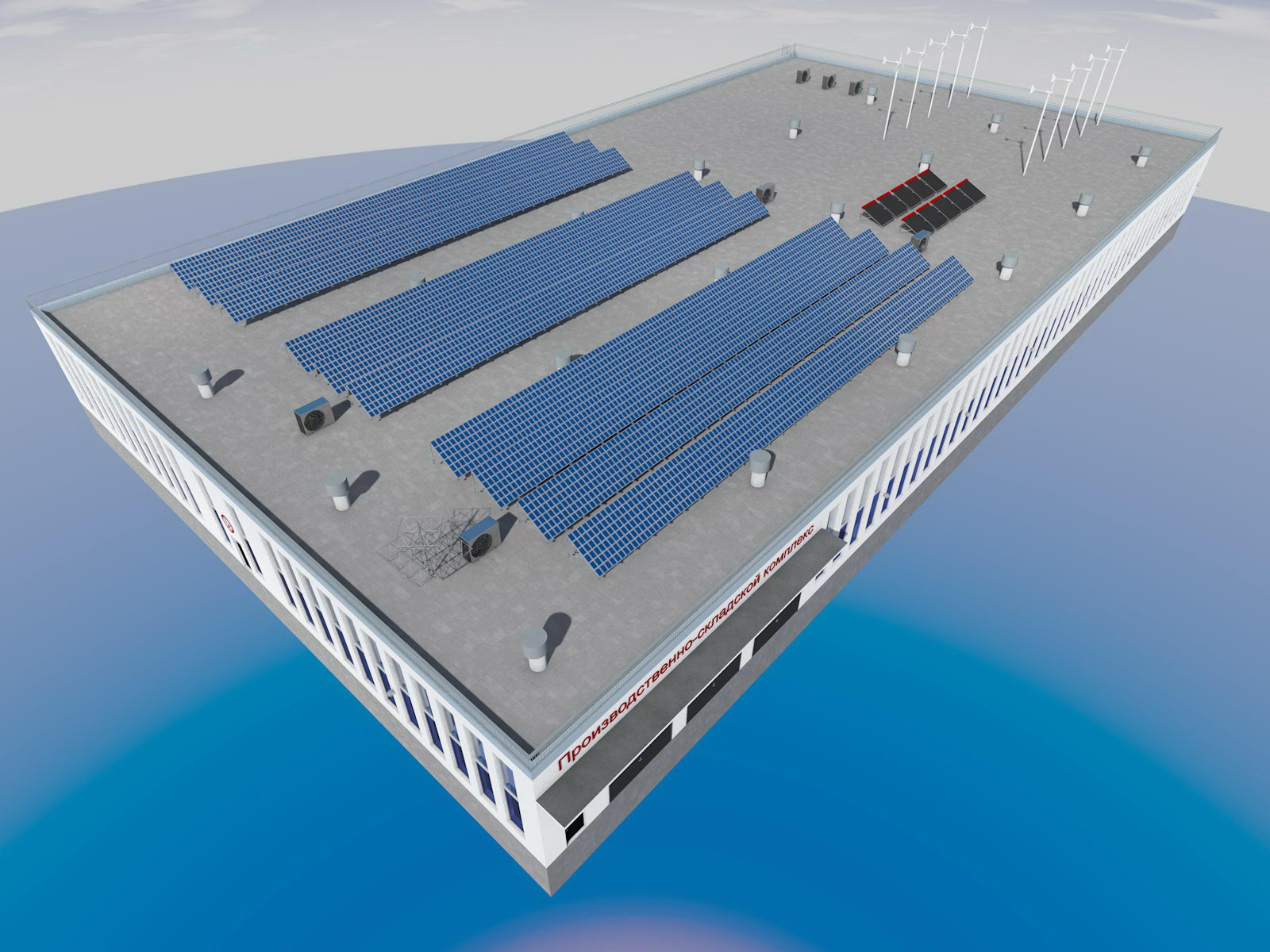

Вид крыши склада

Вид крыши склада

Вид крыши склада



Вид крыши склада

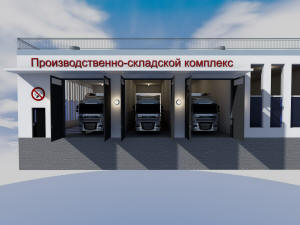

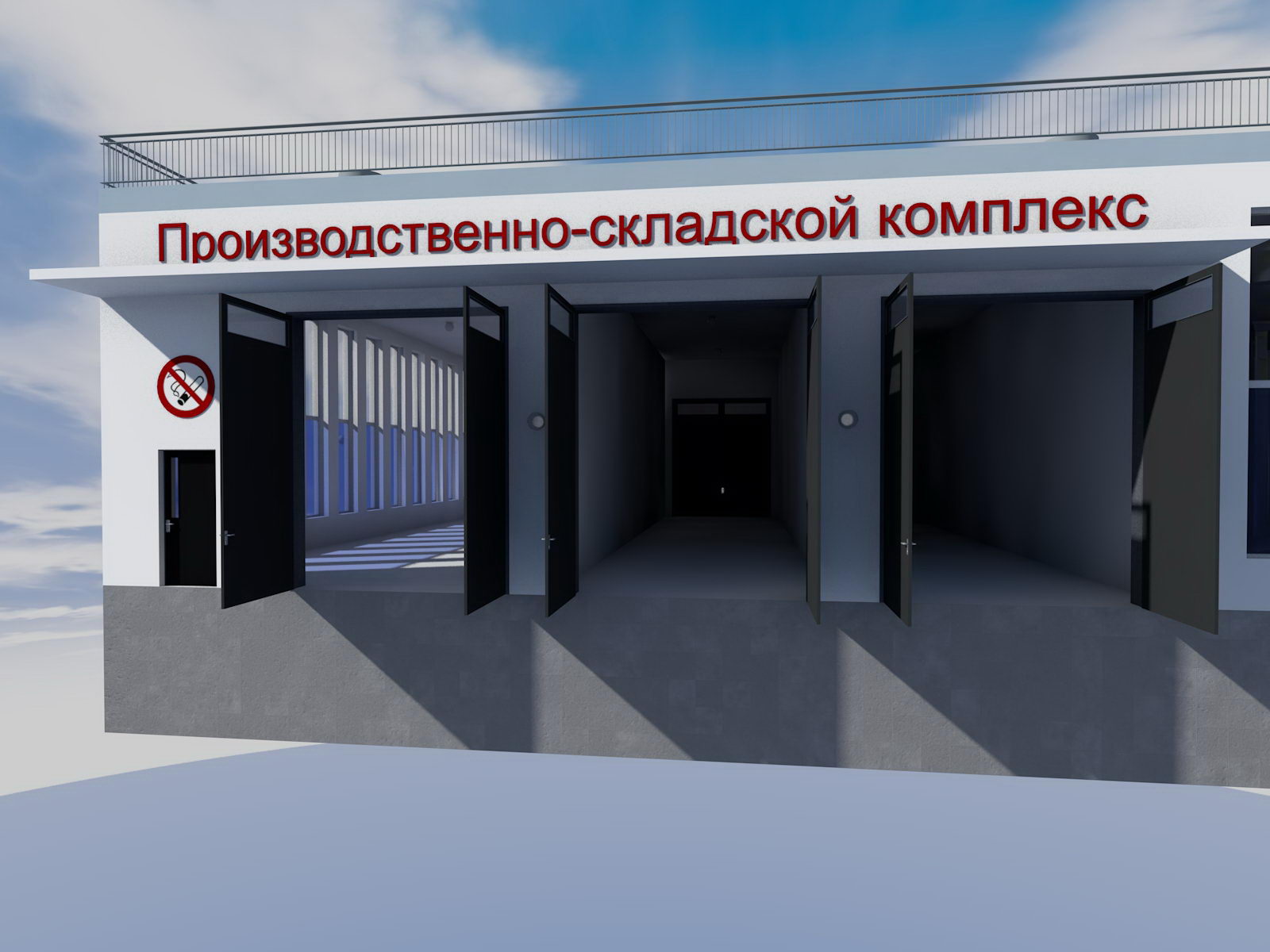

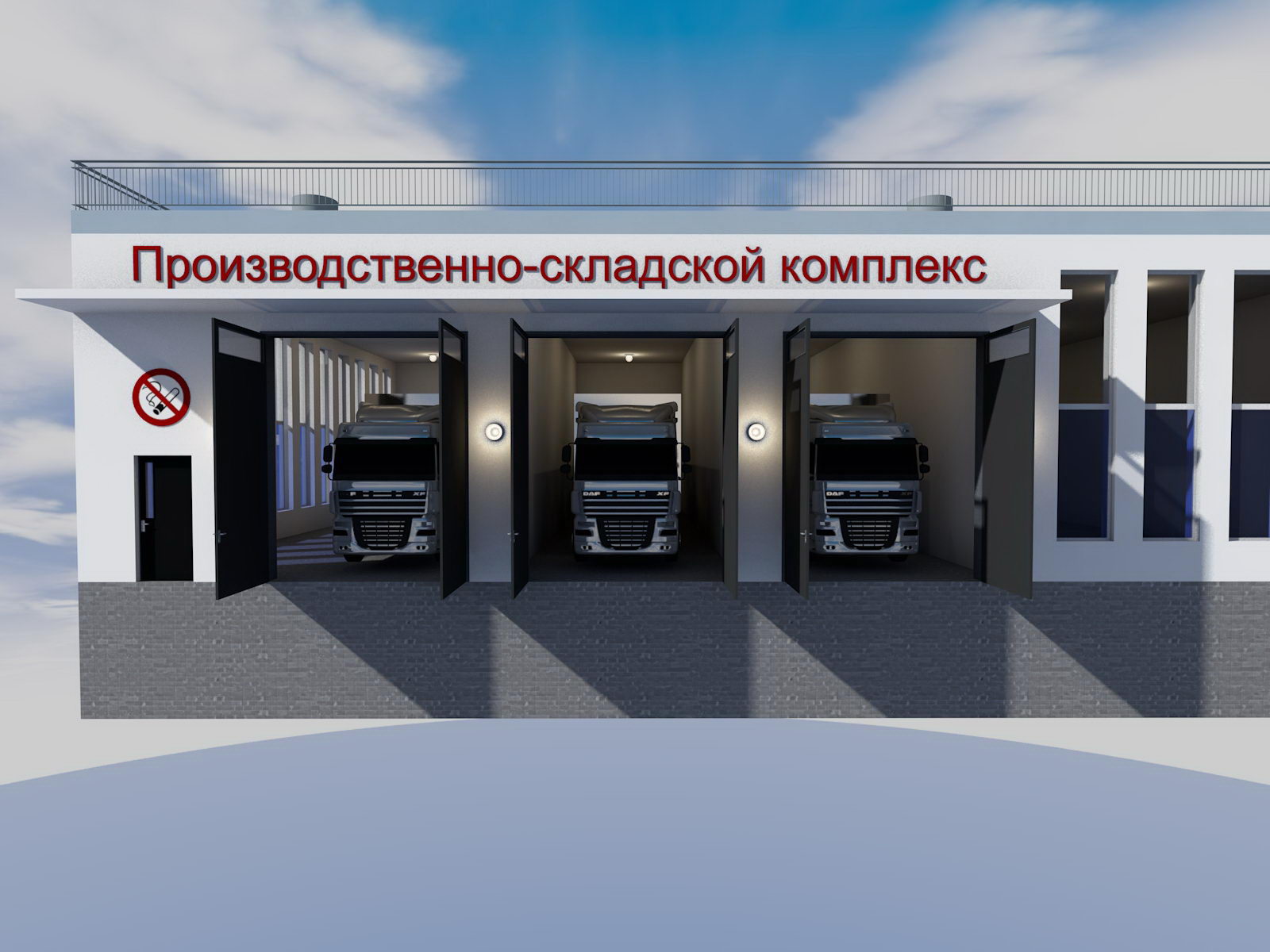

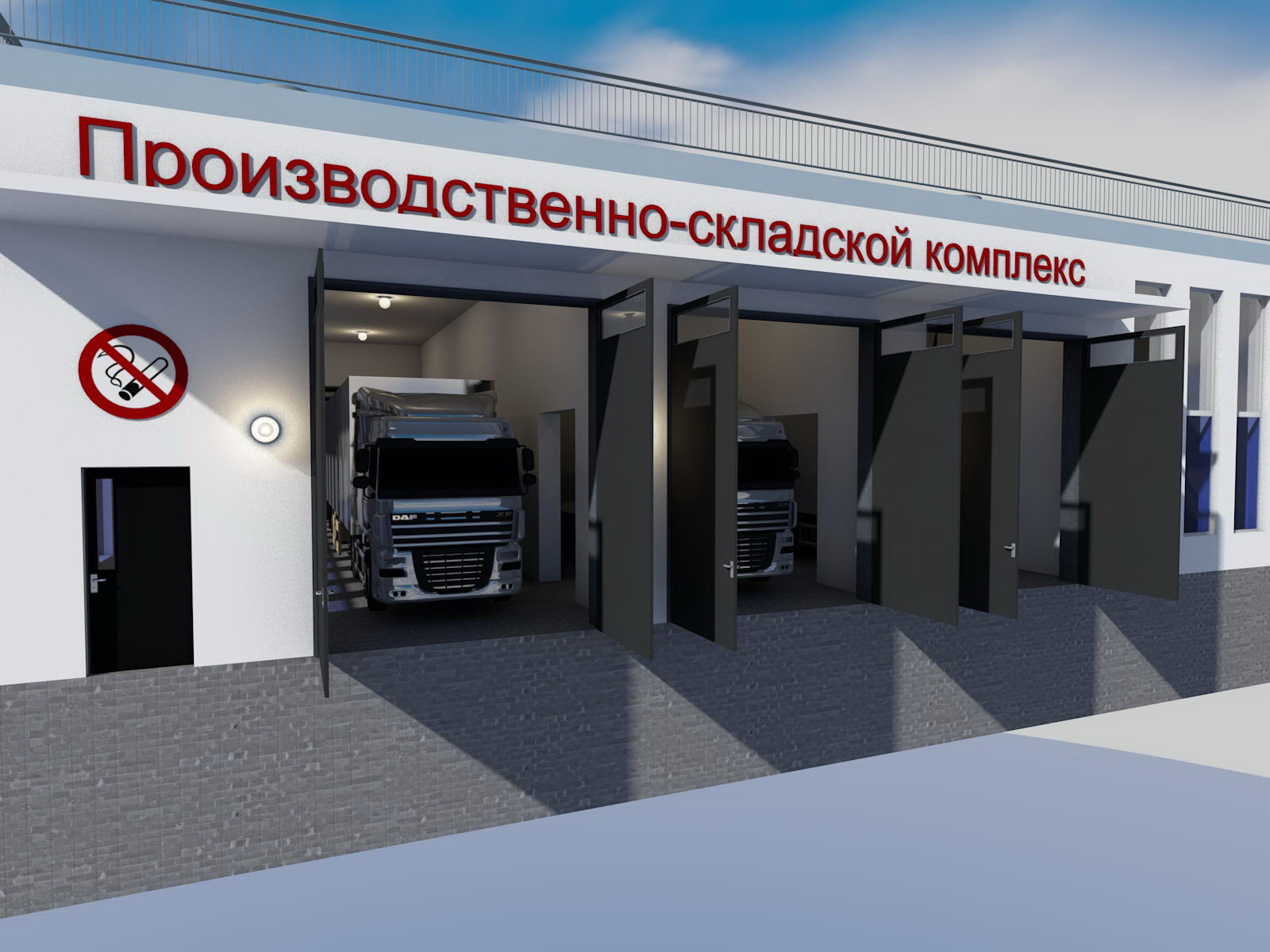

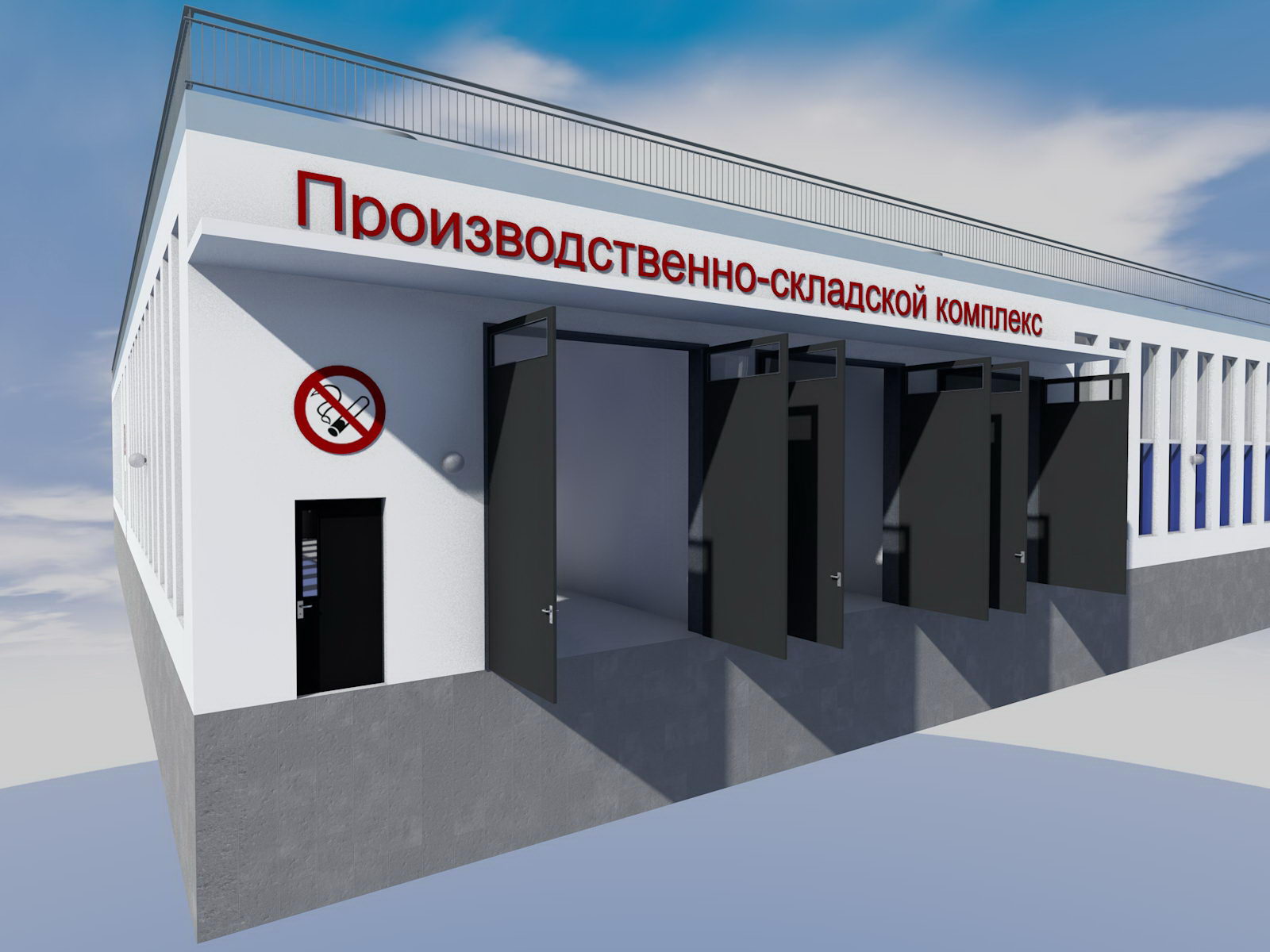

Фрагмент главного фасада склада

Фрагмент главного фасада склада

Фрагмент главного фасада склада



Фрагмент главного фасада склада



Фрагмент главного фасада склада

Фрагмент главного фасада склада

Фрагмент главного фасада склада



Фрагмент главного фасада склада



Вид крыши склада

Вид крыши склада

Вид крыши склада



Вид крыши склада



Вид крыши склада

Вид крыши склада

Вид крыши склада



Вид крыши склада

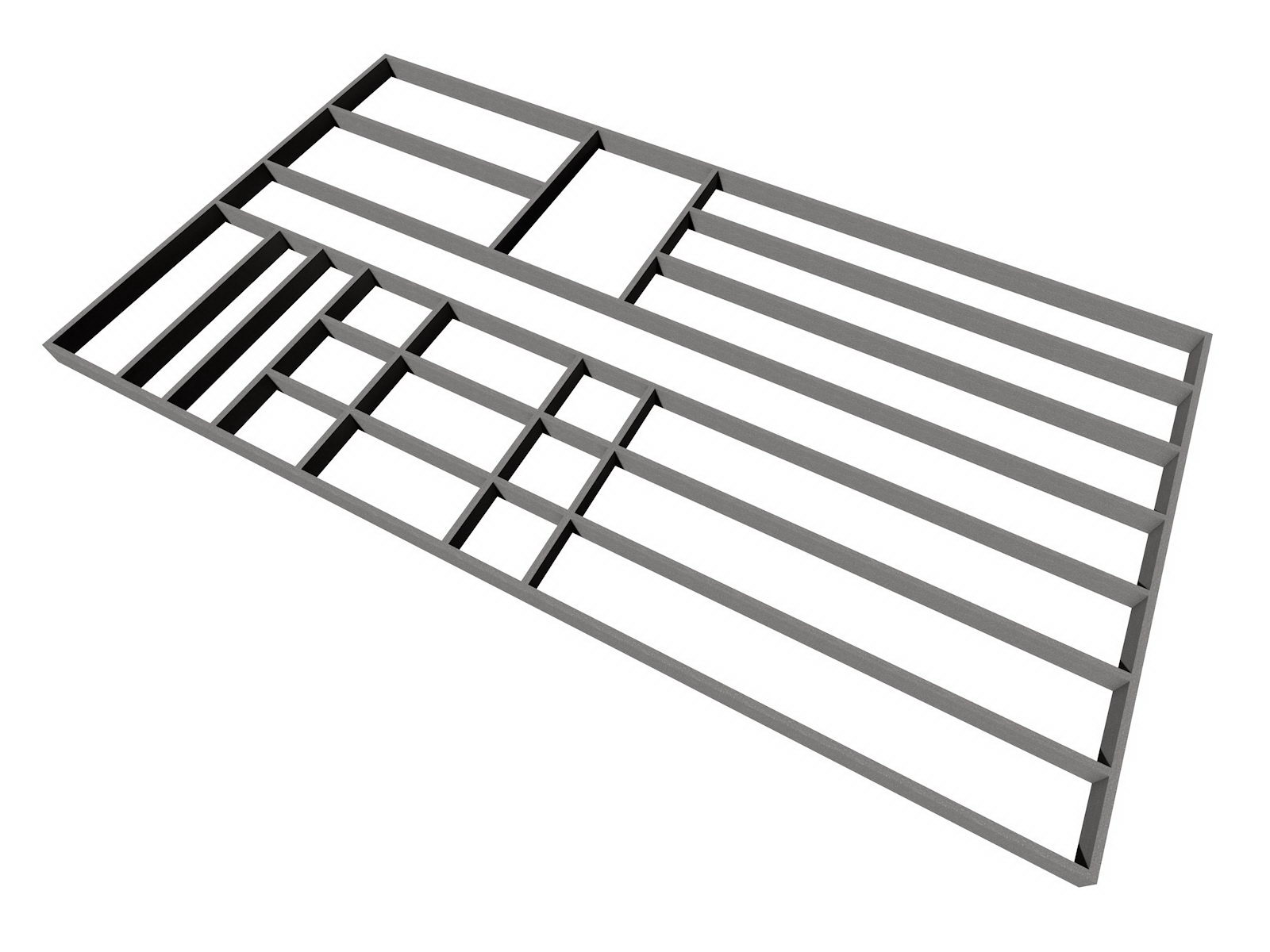

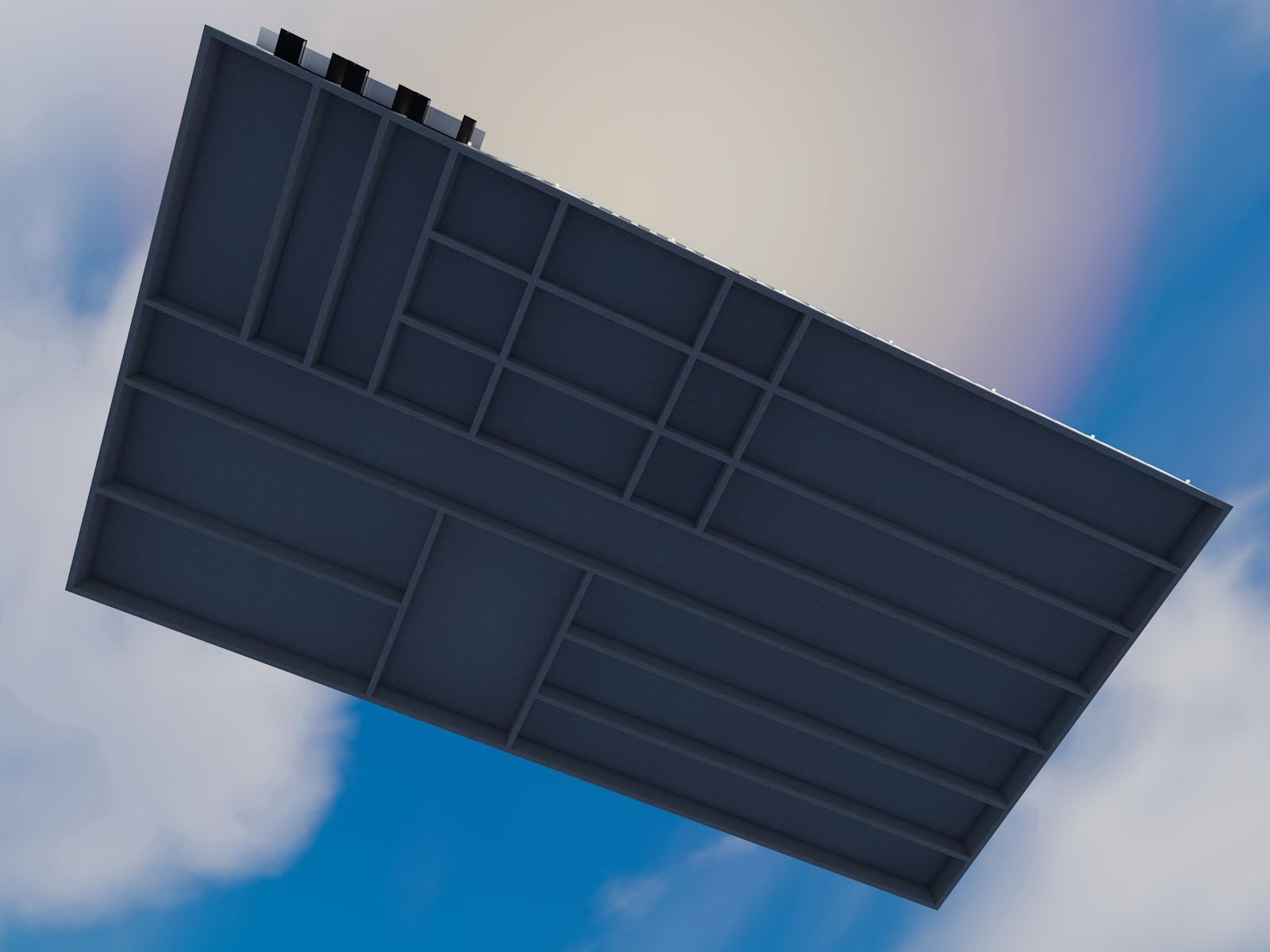

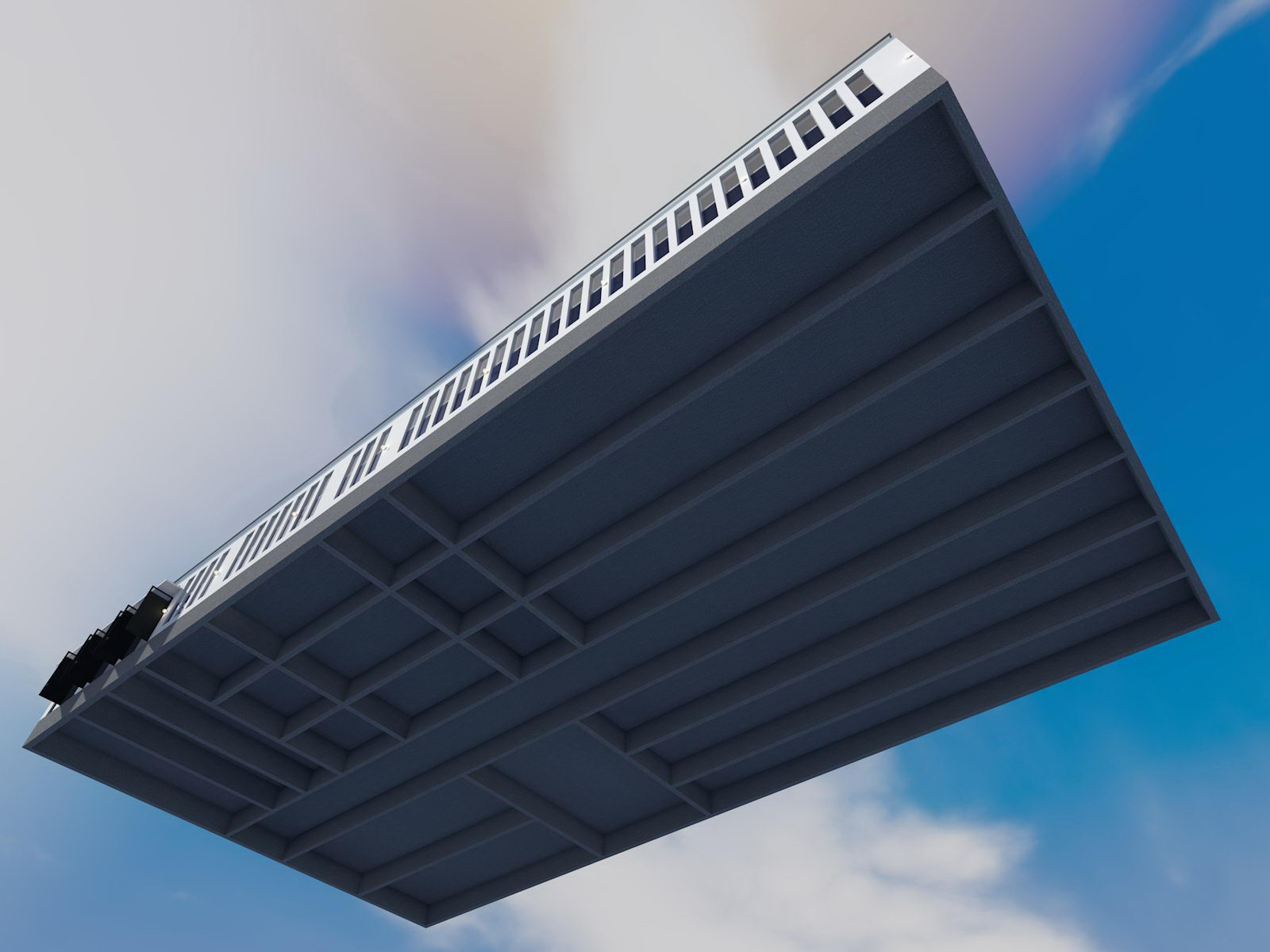

Вид фундамента склада

Вид фундамента склада

Вид фундамента склада



Вид фундамента склада



Вид фундамента склада

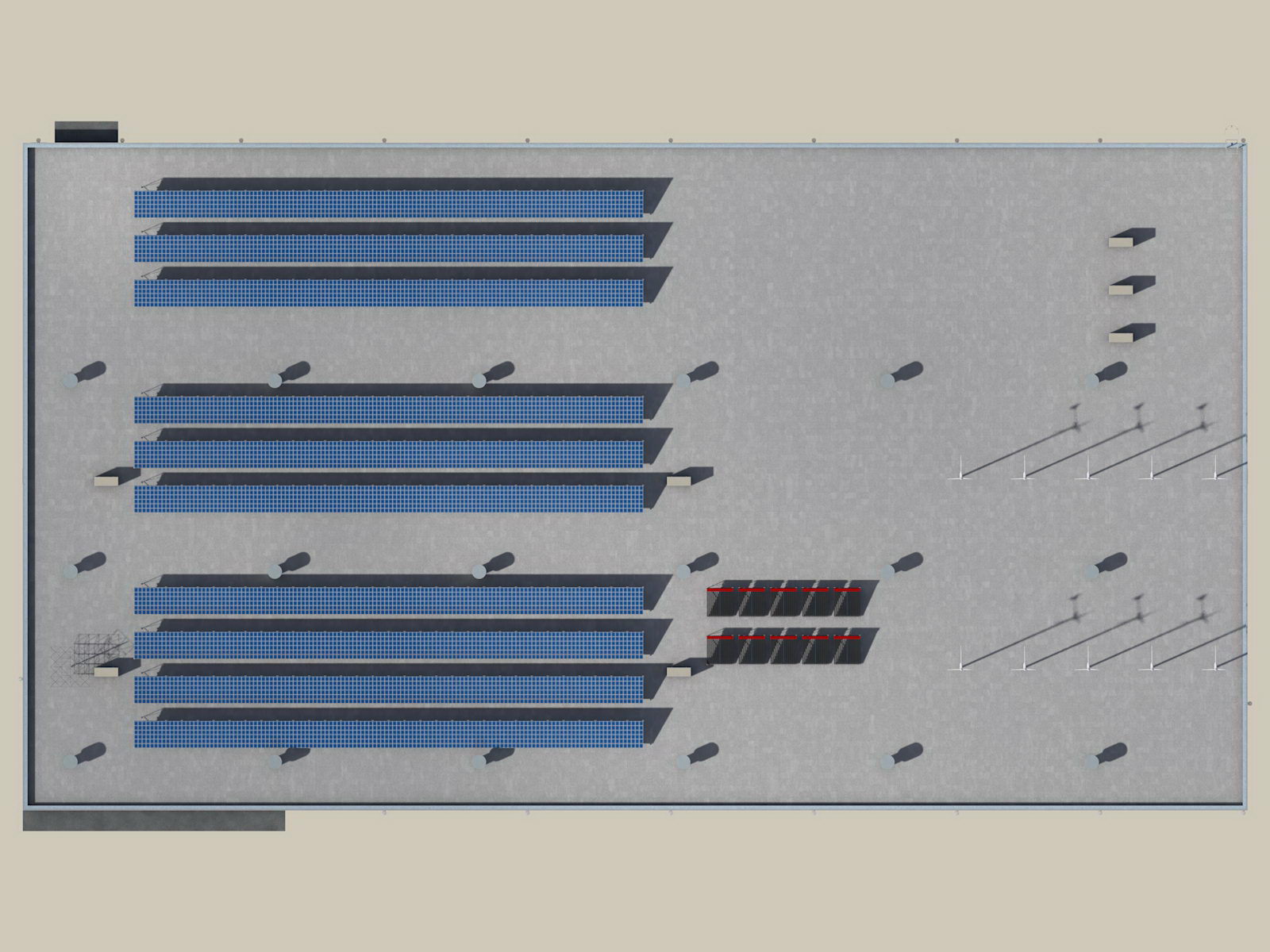

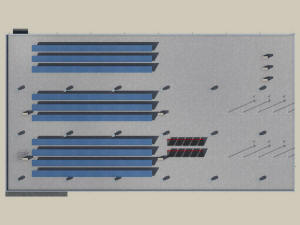

План крыши склада

Вид фундамента склада



План крыши склада

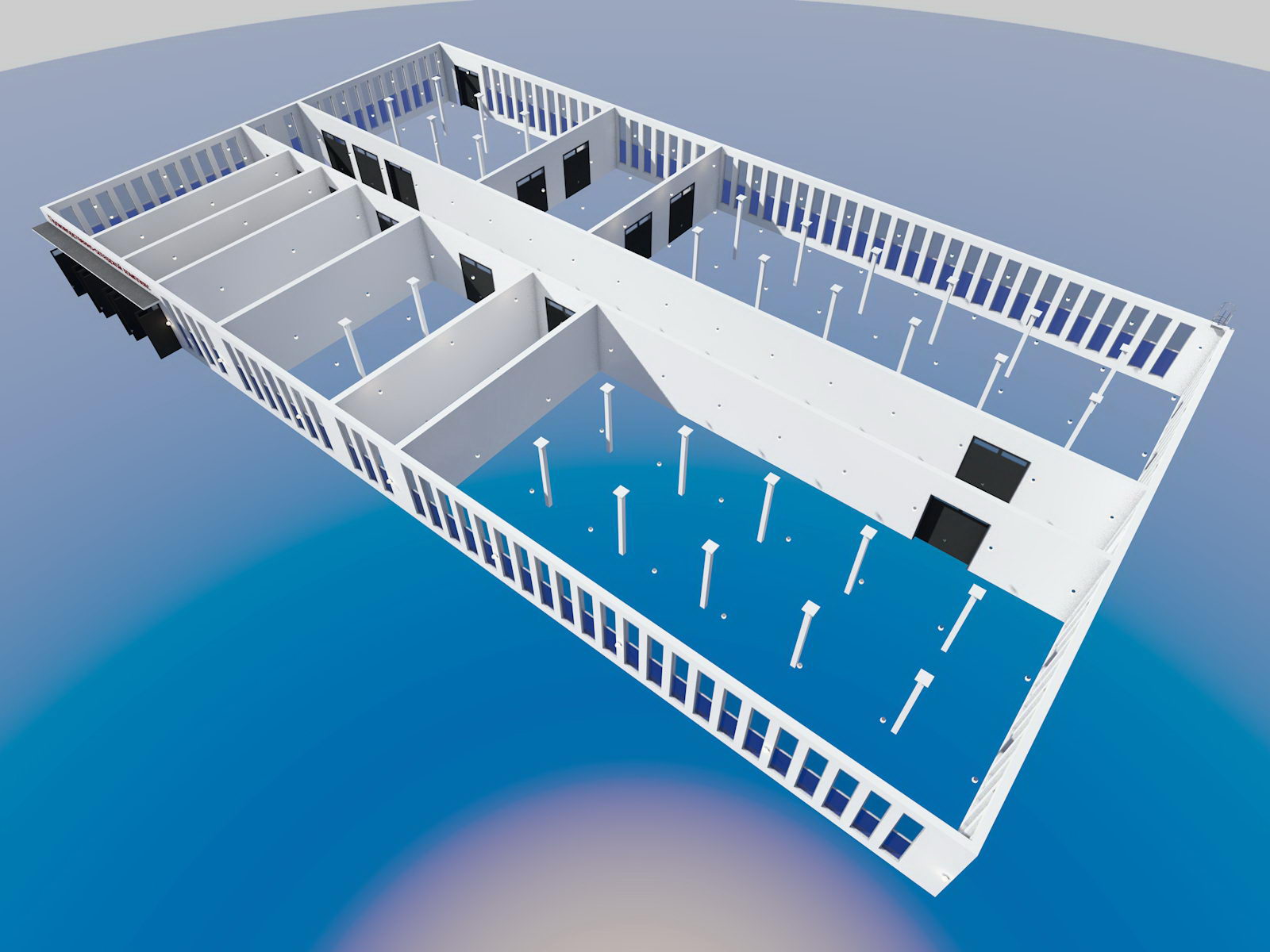

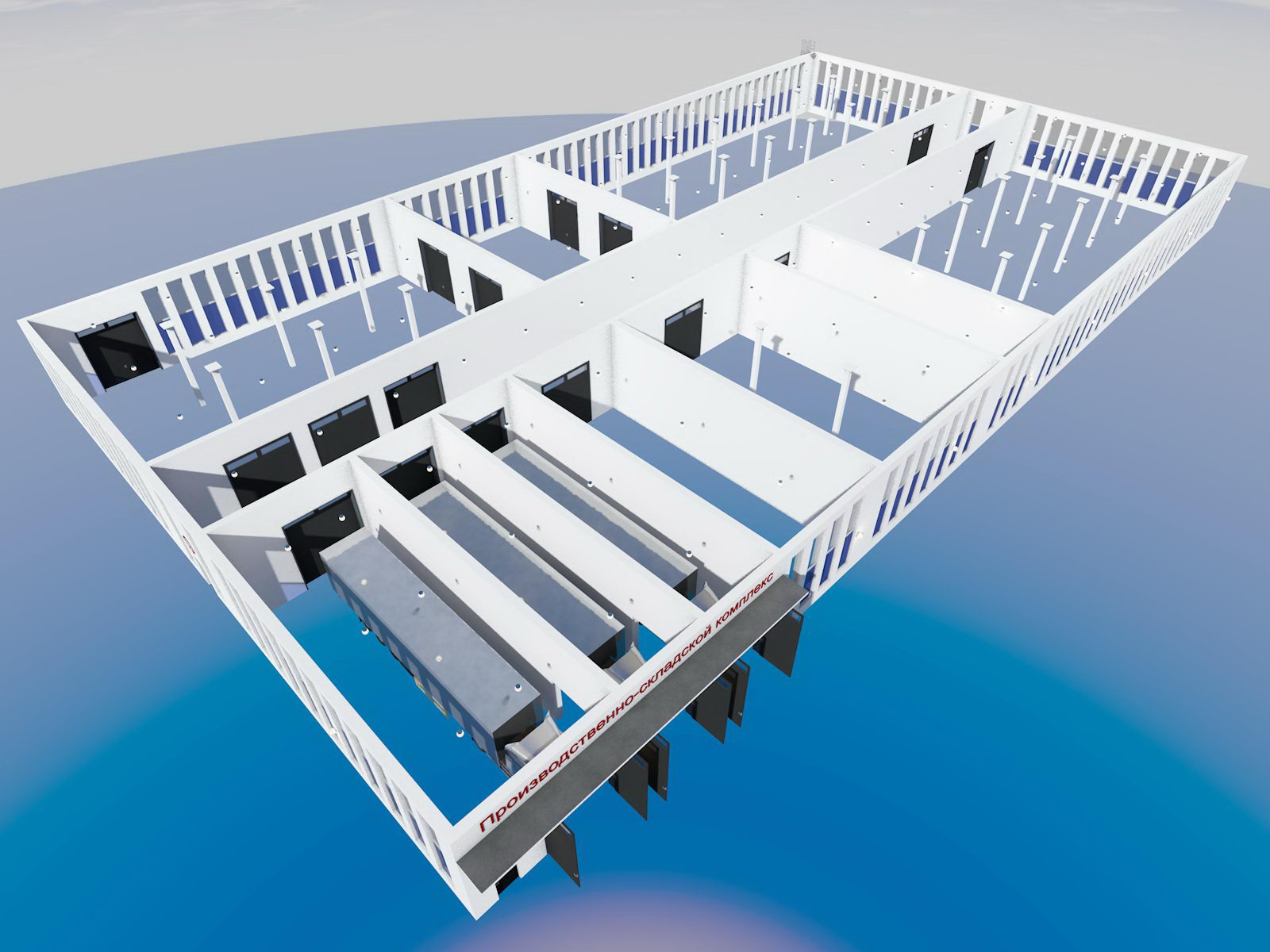

План этажа склада

План этажа склада

План этажа склада



План этажа склада

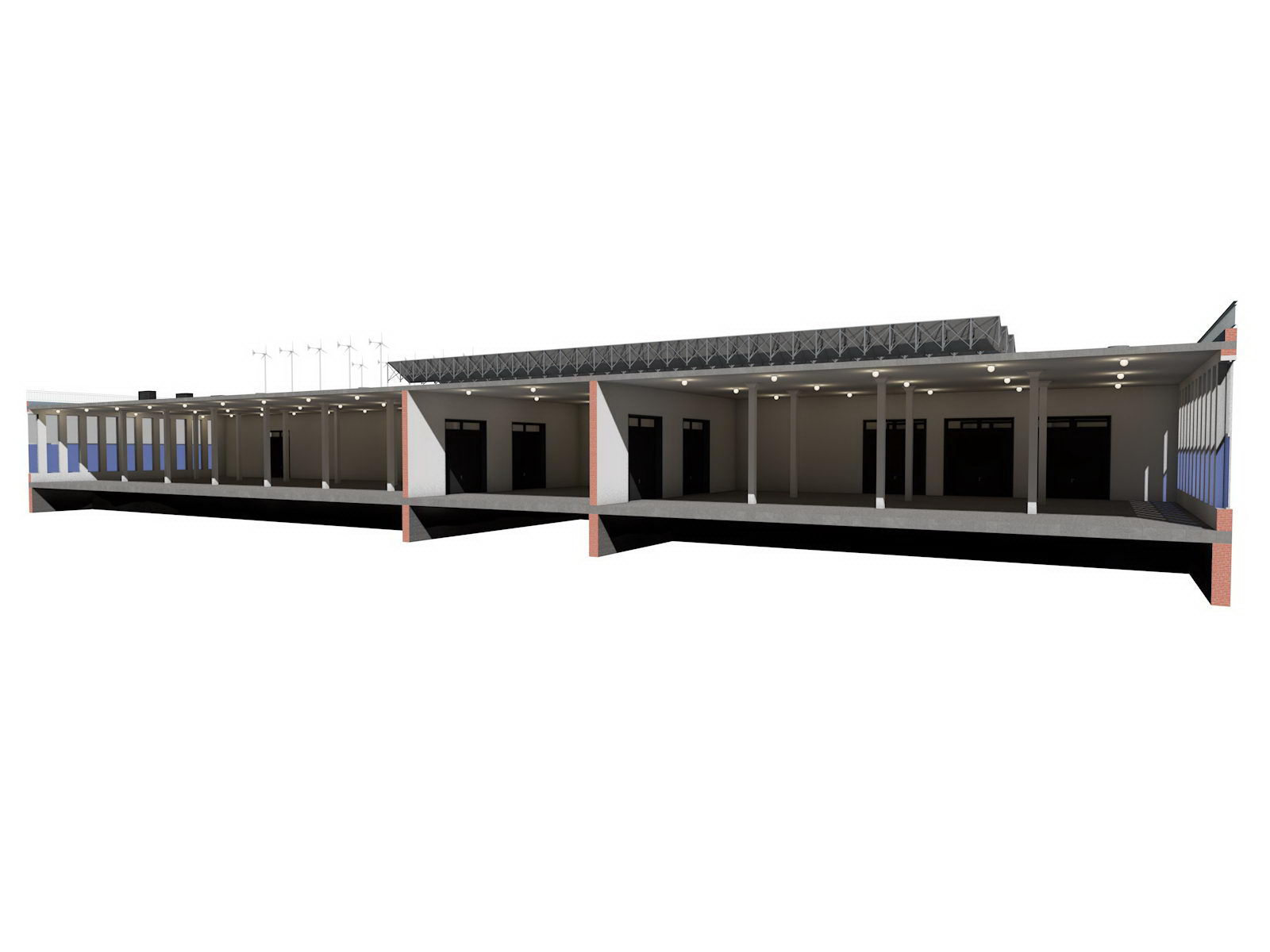

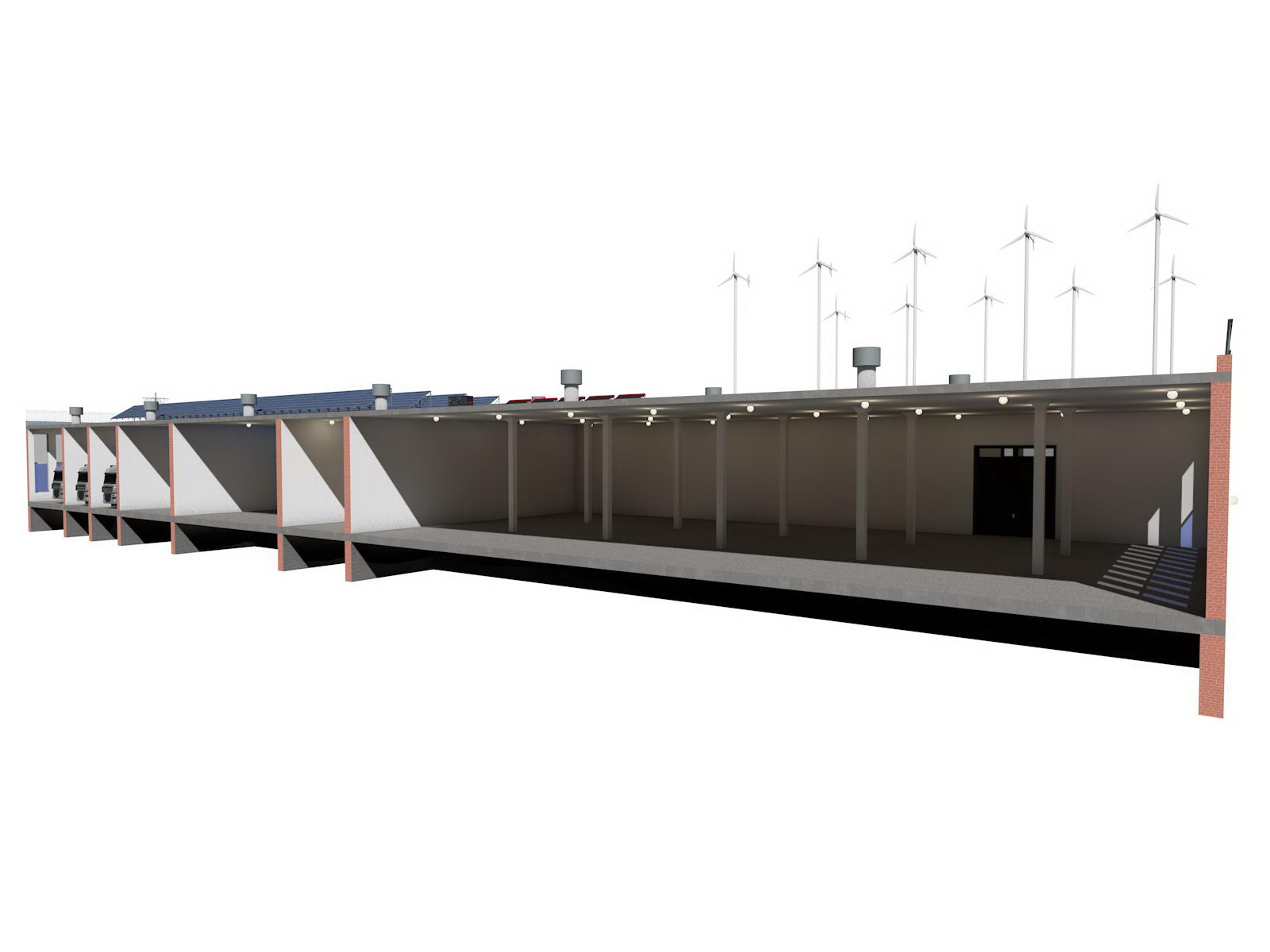

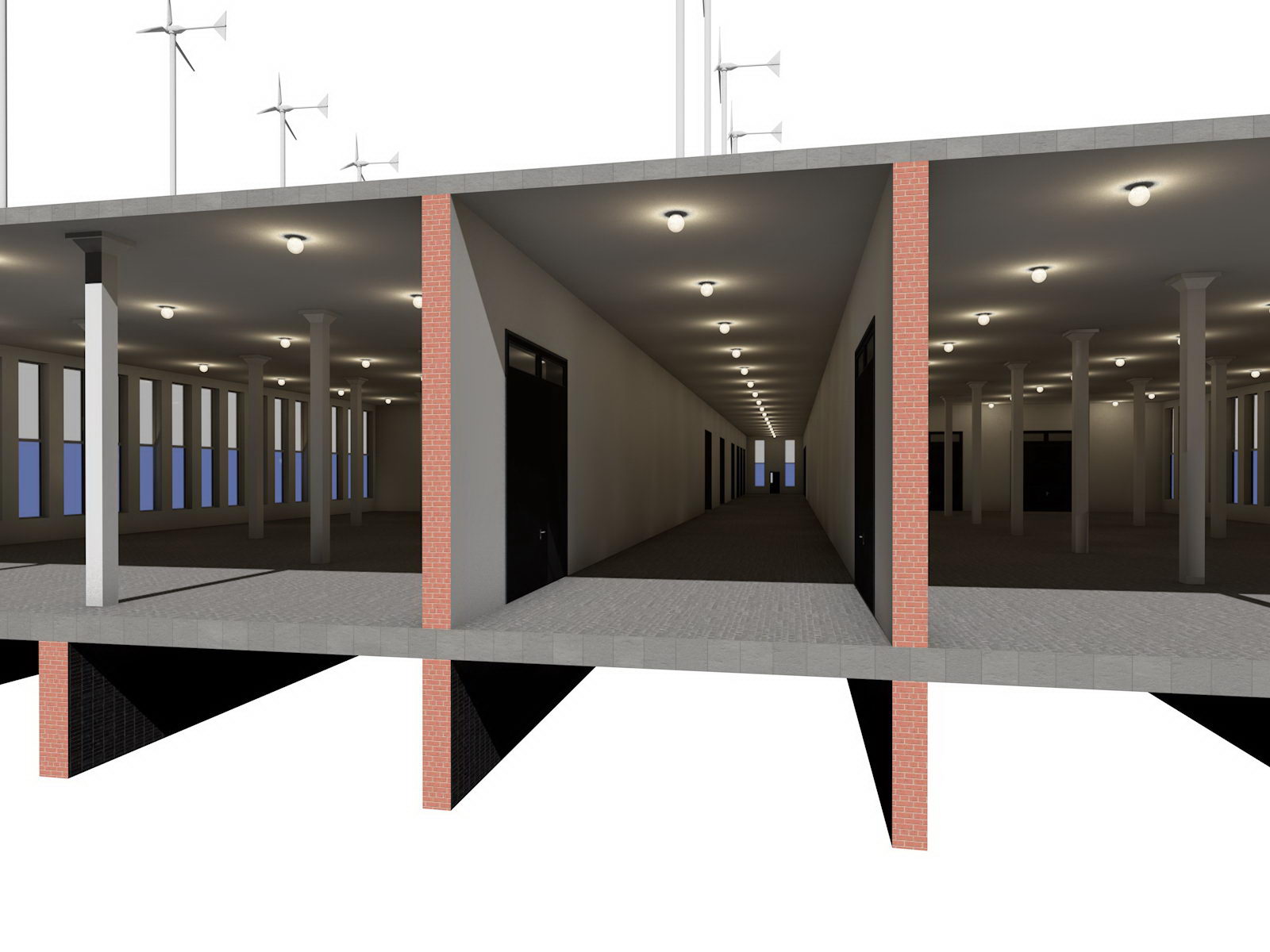

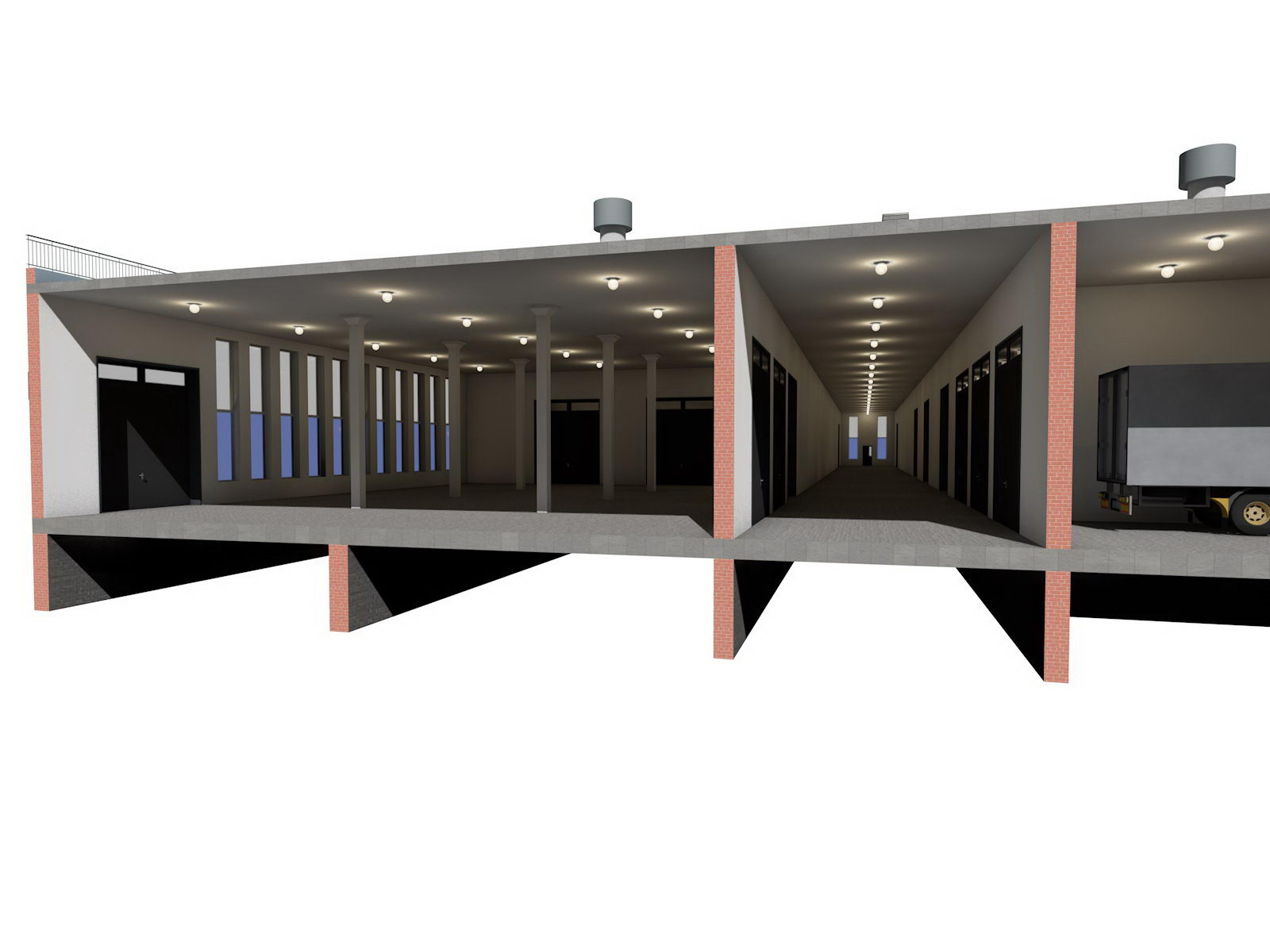

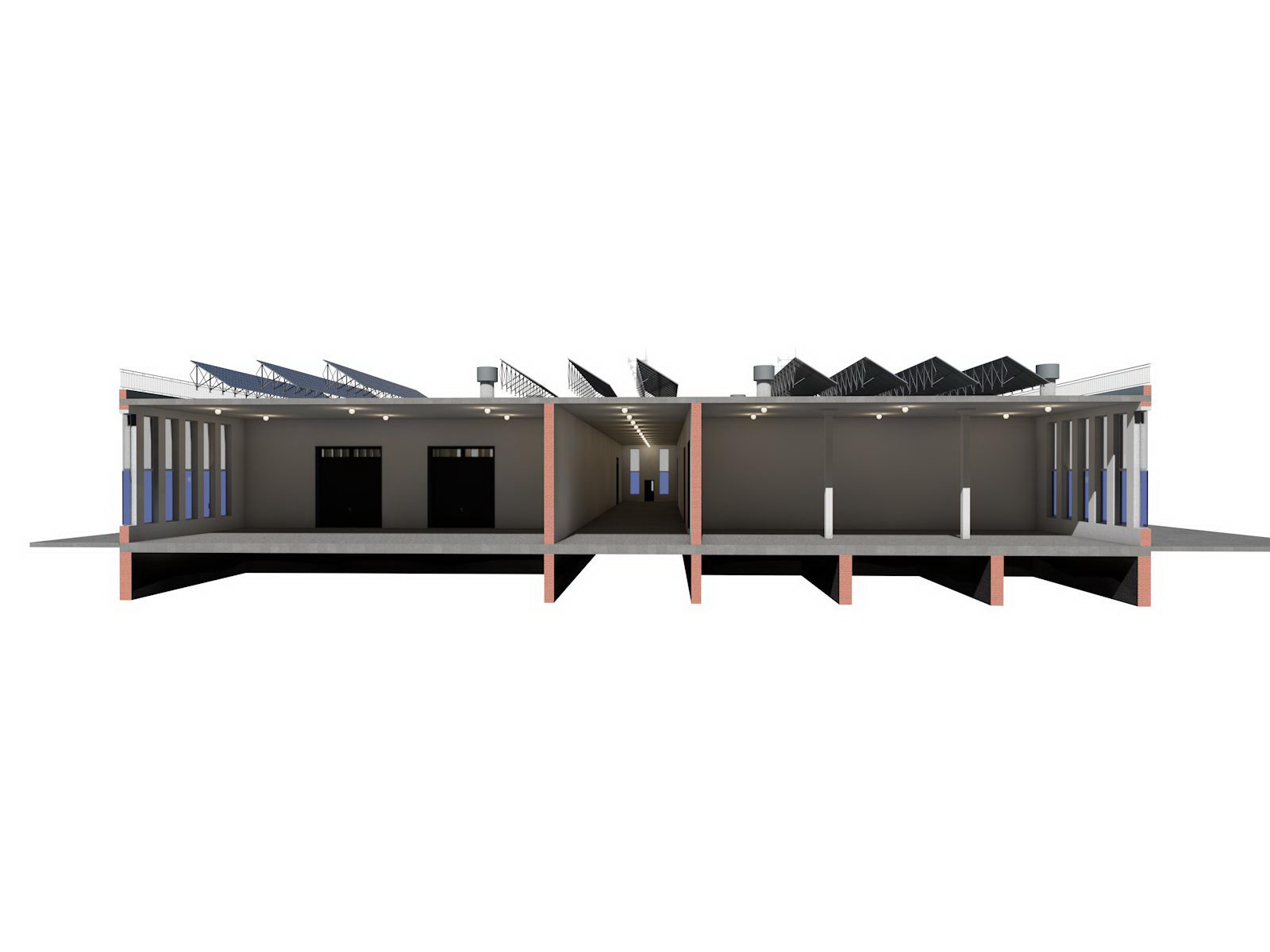

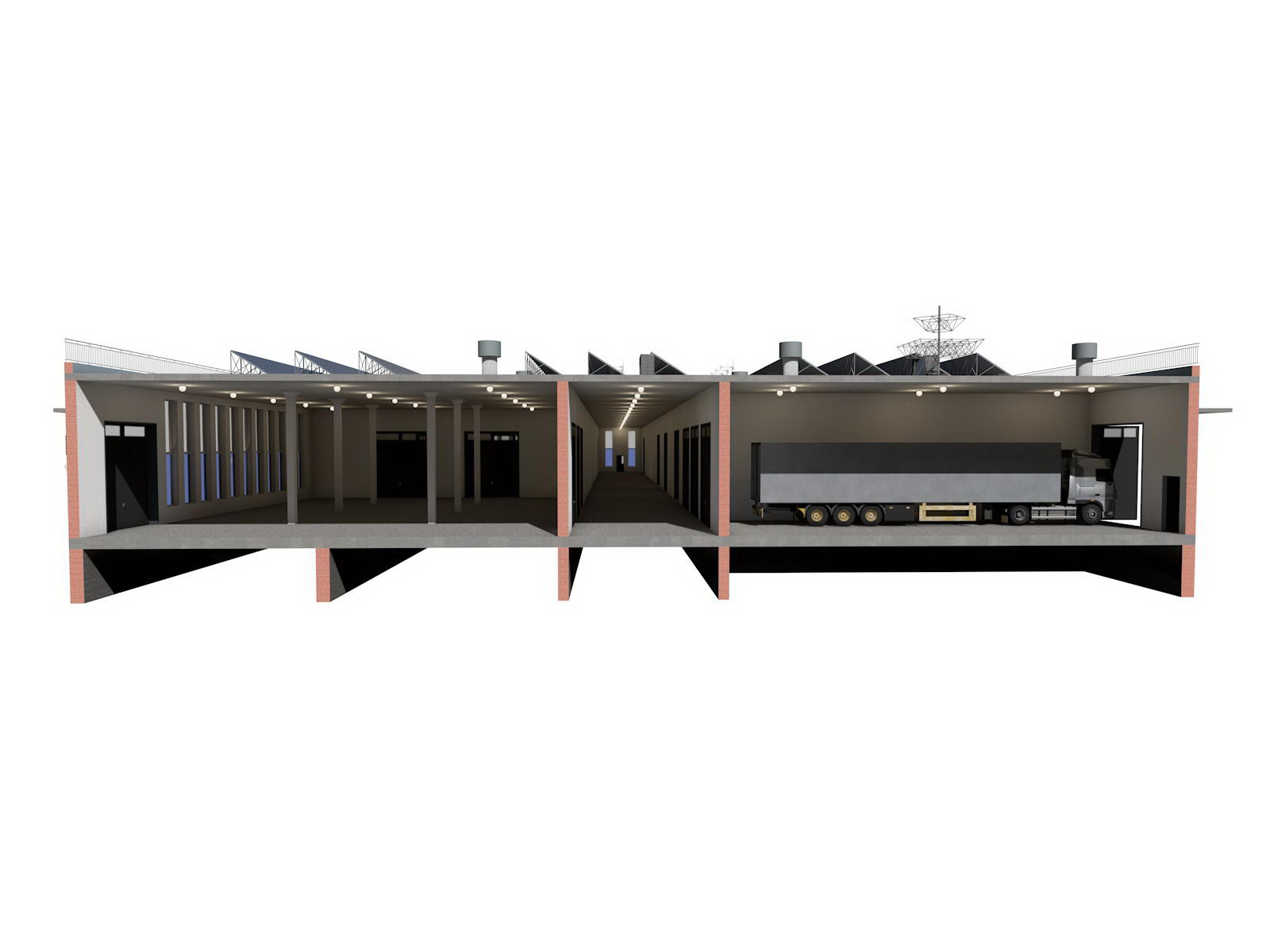

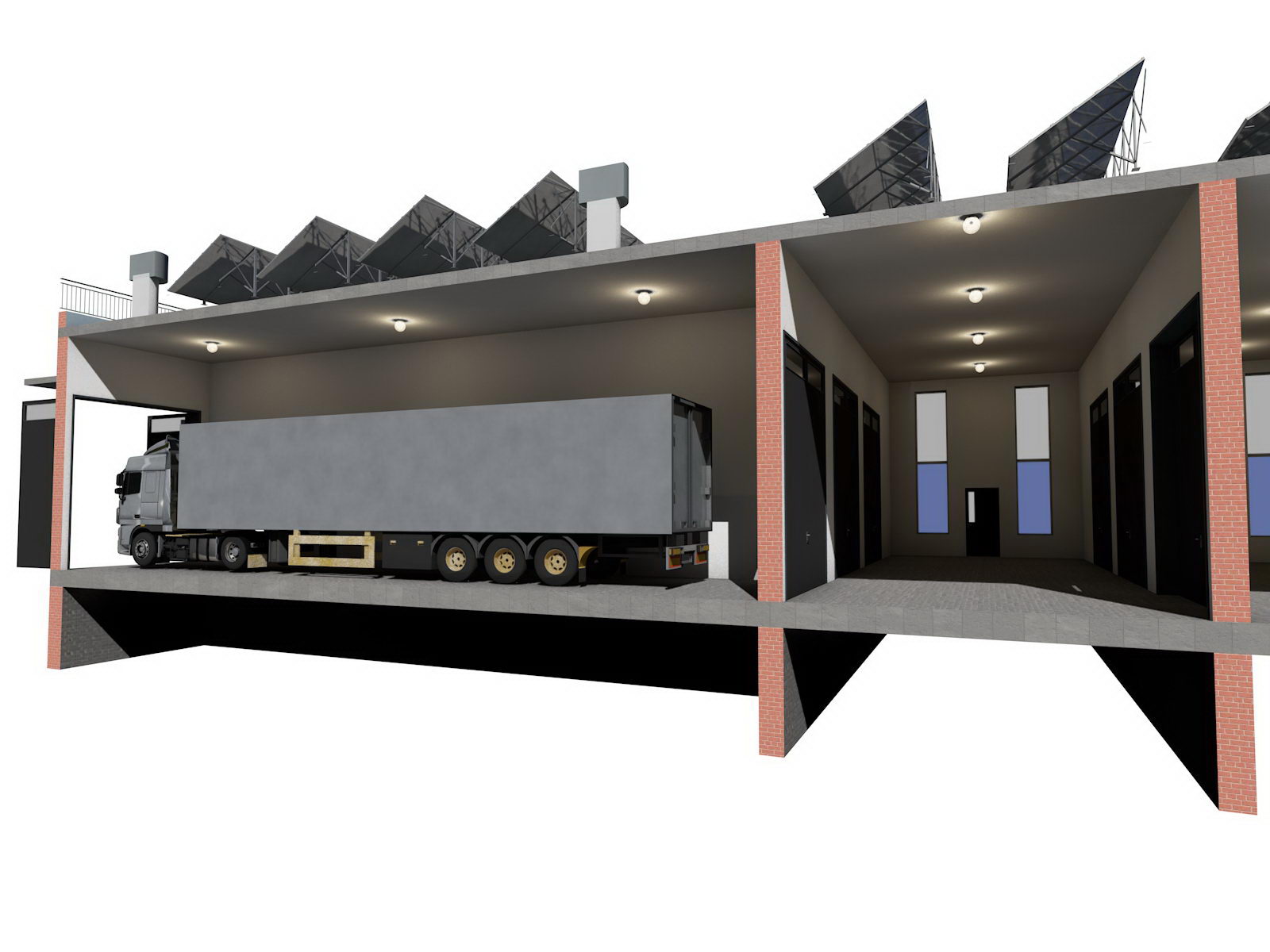

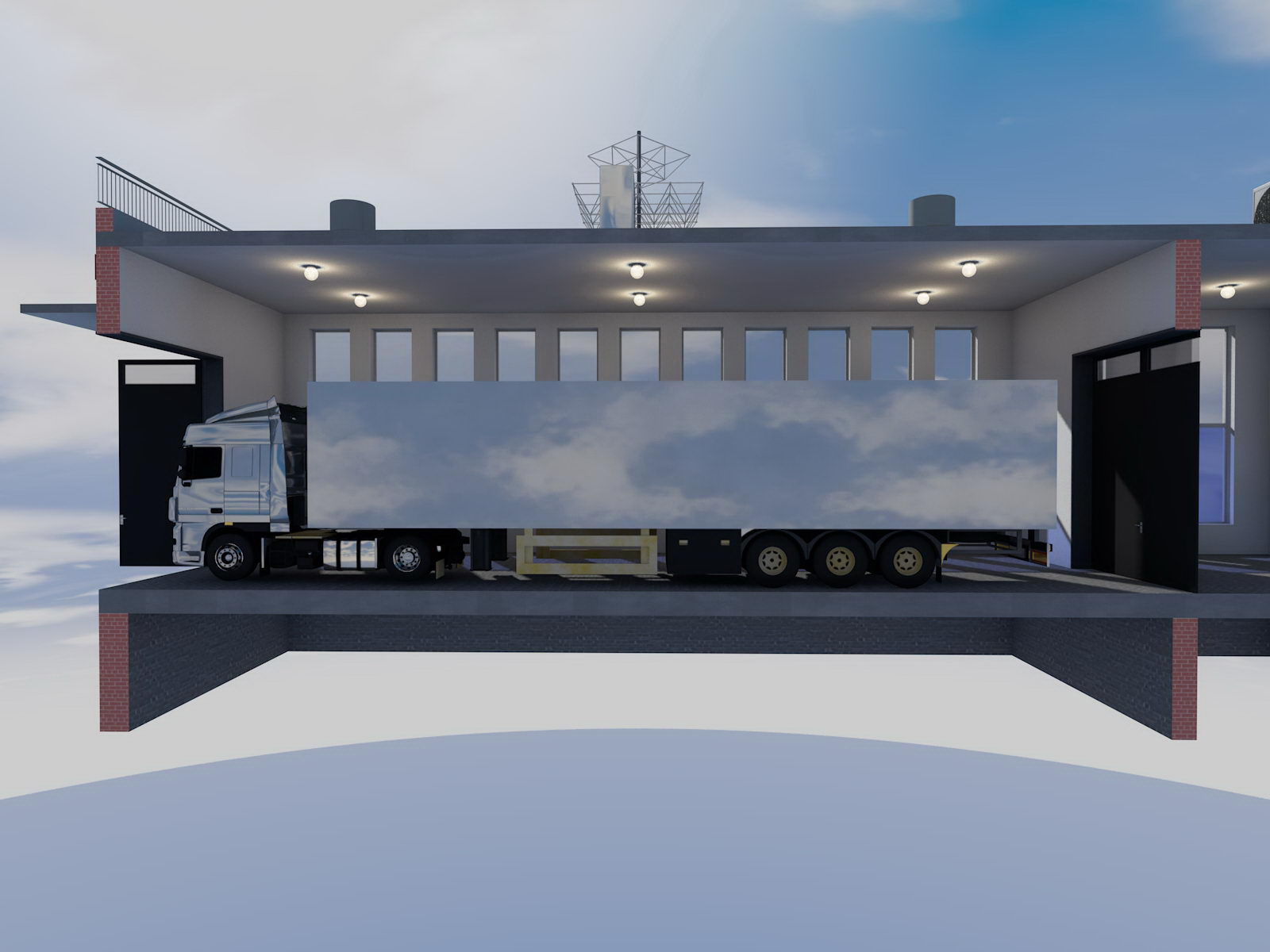

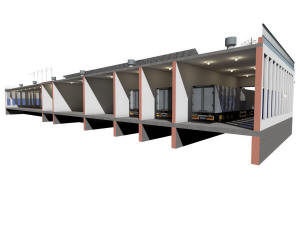

Разрез склада

Разрез склада

Разрез склада



Разрез склада



Разрез склада

Разрез склада

Разрез склада



Разрез склада



Разрез склада

Разрез склада

Разрез склада



Разрез склада



Разрез склада

Разрез склада

Разрез склада



Разрез склада



Разрез склада

Разрез склада

Разрез склада

Разрез склада





Альтернативный фундамент склада





Наименование

Площадь, м2.

Состав эскизного проекта (ЭП)

Состав рабочего проекта (РП)

Примечание

Общая

Офисных помещений

Проект  склада

3000,0

50,0

Краткая пояснительная записка с описанием основных характеристик склада.

3D цветные изображения склада – 15 видов.

Планы каждого этажа.

Фасады склада – 4 вида.

Разрезы склада – 8 вид.

План кровли.

План подвала.

Архитектурная часть, конструктивная часть, раздел водопровода и канализации, вентиляция через вентканалы в стенах с выводом на крышу.

Разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи

заказчику ЭП - электронно в течении семи дней после получения  100% предоплаты.

Для разработки РП нужны

инженерно-геологические изыскания

площадки строительства.





Общая площадь склада указана без учета площади подвала высотой 2,5 м.

Состав эскизного проекта склада может незначительно уточняться по взаимному согласованию сторон.

Состав рабочего проекта склада оговаривается индивидуально.

  • Все рисунки передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта склада, в т.ч. создание и раскрутка официального сайта проекта, и по услуги по строительству и т.д.

Архитектурный проект склада (торгового центра, супермаркета) выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как в России, так и иных климатических условиях и иных странах.
Архитектурно-строительные решения для строительства в Московской области разработаны для следующих условий:

  • расчетная зимняя температура по климатическому району II, согласно СП 131.13330.2012;

  • наиболее холодной пятидневки -28° С;

  • наиболее холодных суток -32° С;

  • нормативная снеговая нагрузка по III району согласно СП 20.13330.2016 - 100 кг/кв.м. (1.00 кПа);

  • нормативный скоростной напор ветра по I району согласно СП 20.13330.2016 - 23кгс/кв.м.(0,23 кПа);

  • зона влажности - нормальная.

Архитектурно-планировочное решение разработано в соответствии со:

  • СП 57.13330.2010 "Складские здания";

  • СП 118.13330.2012 "Общественные здания и сооружения";

  • СП 37.13330.2012 "Промышленный транспорт";

  • ГОСТ 30494-96 "Здания жилые и общественные. Параметры микроклимата в помещениях";

  • Пособие к СНиП 2.08.02-89 Проектирование предприятий общественного питания.



Пояснительная записка к проекту склада

Проектная декларация к проекту склада





В крыше основного склада предлагается предусмотреть отверстия для освещения основного здания склада с помощью "световых колодцев".

Проектная документация склада подлежит обязательному прохождению экспертизы.



Технические характеристики каждого здания склада
(уточняются по результата инженерно-геологических исследований, исходных данных об условиях эксплуатации и пожеланий заказчика).



У склада прямоугольная форма в плане с размерами в осях около 77,0 м. х 42,0 м. и высотой около 6,6 м.

Запроектированная высота подвала в здании - 2,5 м.

Высота нулевой отметки первого этажа здания склада – 0,0 м.

Минимальные рекомендуемые габаритные размеры участка под застройку – 97,0 х 72,0 м.

Площадь застройки здания около 3234,0 м2.

Общая площадь зданий без учета подвала около 3000,0 м2.

Общая площадь подвала около 150,0 м2.

Общая площадь склада с учетом подвала около 3150 м2.

Строительный объем без учета подвала около 18 000,0 м3.



Минимально рекомендуемое число помещений в подвале 2.

Планировка, площадь помещений склада и подвала указаны в поэтажных планах.

В подвале запроектированы лестница, хозяйственные помещения.

Технический этаж (чердак) не предусмотрен.

Высота потолков составляет позволяет организовать многоуровневое хранение грузов.

Склад категории В.

В здании запроектировано двухэтажная офисная часть, под которой запроектирован подвал.

Строительство склада предлагается вести в один этап.

Класс энергоэффективности здания В+.

Фундамент – железобетонная плита толщиной 400 мм.

Наружные стены подземной части – цокольные керамзитобетонные панели толщиной 600 мм с внутренним слоем утеплителя из пенополистирола толщиной 100 мм.
Наружные стены – кирпичные толщиной 500 мм. или железобетонные плиты.

Внутренние стены – кирпичные толщиной 400 мм или железобетонные.
Перегородки офисной части здания – гипсобетонные панели толщиной 180 мм. или стеклянные.
Лестничные марши – сборные железобетонные марши и площадки.
Вентиляционные блоки – железобетонные панели толщиной 300 мм.
Санузлы – сборные из гипсобетонных перегородок и сантехкабины заводского изготовления.
Окна – двухкамерный стеклопакет в одинарном переплете ПВХ
Система отопления – состоит из стальных водогазопроводных труб по ГОСТ 3262-75* и стальных электросварных труб по ГОСТ 10704-1.

Нагревательные приборы – чугунные радиаторы. Теплоносителем является горячая вода с параметрами 95-70*С.
Вентиляция:

  • в офисной части здания - приточно-вытяжная с естественным побуждением;

  • в складской части - принудительная.

Теплоснабжение - схема теплоснабжения закрытая.

Сети запроектированы из стальных электросварных труб по ГОСТ 10705-80 для системы теплоснабжения, стальные водогазопроводные оцинкованные по ГОСТ 3262-75*ДЛ системы ГВС.

Водоснабжение – источником водоснабжения является существующий квартальный водопровод.

Дождевые и талые воды предлагается собирать в емкости, размещенной в подвале здания с целью ее дальнейшей очистки и использовании в технических целях.

Для обеспечения требуемого напора проектом предусмотрена насосная установка.

Для учета водопотребления на вводе в здание запроектирован водомерный узел со счетчиком.

Предусмотрен учет водопотребления каждого здания склада счетчиками.

Проектом предусмотрены раздельные системы хозяйственно-питьевого и противопожарного водоснабжения. Приготовление горячей воды осуществляется в котельной, температура горячей воды составляет 60-40 °С.

Проектом предусмотрены системы хозяйственно-бытовой, дождевой канализации и дренаж из приямков;
Электроснабжение – I и II категории надежности.

Проектом предусмотрено устройство рабочего, аварийного, эвакуационного и ремонтного освещения.

Для освещения помещений предусмотрены светильники с энергосберегающими лампами. Напряжение рабочего, аварийного и эвакуационного освещения ~220 В.

Для наружного освещения всего комплекса и освещения внутри каждого здания предлагается использовать светодиодные прожекторы.
Пожарная сигнализация – подсистема пожарной сигнализации предусматривает установку автономных дымовых пожарных извещателей в помещениях здания, кроме санузлов и «мокрых» помещений.

Пожарные извещатели предназначены для выдачи звуковых и световых сигналов при предельном пороге задымления помещения.

Проектом предусмотрены звуковая и речевая зонная система оповещения в каждом здании и в комплексе в целом.

В складской части каждого здания предлагается установить комбинированную автоматическую систему пожаротушения: спринклерную и порошковую.



По периметру склада установлены легкосбрасываемые конструкции.

Принцип работы легкосбрасываемых конструкций: при возникновении аварийной ситуации на промышленном объекте возникает высокое давление, которое постепенно нарастает. При правильном наружном остеклении, выполненном на основании корректных расчетов, все стекла светопрозрачных конструкций при давлении от 0,7 кПа должны разрушиться.
Благодаря этому удается погасить ударную волну и избежать серьезных внутренних разрушений. В первую очередь необходимо защитить несущие конструкции здания, которые обеспечивают устойчивость, прочность и безопасность сооружения.



Для справки

СП 56.13330.2011 Производственные здания. Актуализированная редакция СНиП 31-03-2001
5.10 В помещениях категорий А и Б следует предусматривать наружные легкосбрасываемые ограждающие конструкции.

В качестве легкосбрасываемых конструкций следует, как правило, использовать одинарное остекление окон и фонарей.

При недостаточной площади остекления допускается в качестве легкосбрасываемых конструкций использовать конструкции покрытий с кровлей из стальных, алюминиевых, асбестоцементных и битумных волнистых листов, из гибкой черепицы, металлочерепицы, асбестоцементных и сланцевых плиток и эффективного негорючего утеплителя.

Площадь легкосбрасываемых конструкций следует определять расчетом.

При отсутствии расчетных данных площадь легкосбрасываемых конструкций должна составлять не менее 0,05 м2 на 1 м3 объема помещения категории А и не менее 0,03 м2 помещения категории Б.
Примечания
1.Оконное стекло относится к легкосбрасываемым конструкциям при толщине 3, 4 и 5 мм и площади не менее (соответственно) 0,8, 1 и 1,5 мСП 56.13330.2011 Производственные здания. Актуализированная редакция СНиП 31-03-2001. Армированное стекло, стеклопакеты, триплекс, сталинит и поликарбонат к легкосбрасываемым конструкциям не относятся.
2.Рулонный ковер на участках легкосбрасываемых конструкций покрытия следует разрезать на карты площадью не более 180 мСП 56.13330.2011 Производственные здания. Актуализированная редакция СНиП 31-03-2001 каждая.
3.Расчетная нагрузка от массы легкосбрасываемых конструкций покрытия должна составлять не более 0,7 кПа.



Армирование плитного фундамента



Сплошные плитные фундаменты рекомендуется армировать унифицированными сварными сетками и каркасами.

Применение вязаных сеток и каркасов из отдельных стержней трудоемко и, следовательно, рекомендуется использовать на объектах строительства, когда отсутствует возможность поставки унифицированных арматурных изделий, а также в случае применения больших диаметров рабочей стержневой арматуры.
Перспективным является также армирование фундаментов тяжелыми сетками и каркасами из отдельных стержней, стыкуемых без сварки и нахлестки с помощью обжимных или резьбовых соединительных элементов (муфт).
Сварные унифицированные сетки рекомендуется применять с рабочей арматурой одного направления и укладывать их друг над другом не более чем в четырех плоскостях.
Сетки в каждой плоскости должны укладываться без нахлестки в нерабочем направлении таким образом, чтобы в соседних плоскостях рабочая арматура сеток проходила в перпендикулярном направлении.
Стыки рабочих стержней сеток рекомендуется устраивать внахлестку без сварки.
Общая площадь рабочей арматуры стыкуемых сеток в одном сечении должна быть не более 50 % общей площади рабочей арматуры сеток данного направления.
Сетки, расположенные по верху фундамента, должны укладываться на подставки в виде сварных (вязаных) каркасов, устанавливаемых вертикально или под углом друг к другу. Используются также соединительные элементы из вертикально устанавливаемых металлических профилей (уголков, швеллеров и т.п.).
Расстояние между подставками определяется из условия обеспечения необходимой жесткости верхней арматуры фундамента на воздействие собственного веса, веса рабочих (арматурщиков и бетонщиков) и массы укладываемого бетона.
В том случае если прочность плит на продавливание недостаточная, следует предусматривать специальную поперечную арматуру, расположенную в пределах граней пирамид продавливания.
Под стены, колонны и пилоны здания следует предусматривать наличие выпусков арматуры из фундаментов, количество и площадь сечения которых определяются расчетом.
Анкеровка выпусков в плитных сплошных фундаментах и вертикальных несущих элементах здания назначается аналогично анкеровке выпусков отдельных фундаментов (см. выше).
Ребристые плитные фундаменты рекомендуется применять при нагрузке более 10 000 кН на колонны и расстояниях более 9 м между ними. Такие конструктивные решения фундаментов могут быть целесообразными при необходимости обеспечения большой жесткости фундамента. Толщину плиты в ребристых плитных фундаментах принимают равной 1/8 - 1/10 пролета. Ребра устраивают только по осям рядов колонн. Толщину и высоту ребра назначают расчетом и из тех же условий, как и в ленточных фундаментах под ряды колонн.
Ребра сплошных ребристых фундаментов армируют сварными либо вязаными сетками с соблюдением правил армирования ребер ленточных фундаментов под ряды колонн, плиты - сварными или вязаными сетками, расположенными по верху и низу плиты. Количество рабочей арматуры определяется расчетом.
Пособие Армирование элементов монолитных железобетонных зданий. Пособие по проектированию.
НИИЖБ им. А.А. Гвоздева. М., 2007



Примечание

  • По желанию возможна разработка 3D поэтажных планов каждого этажа полностью или фрагментарно.

  • Рекомендуется заказ разработки 3D интерьера помещений коммерческих помещений

  • На стадии архитектурного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должна решать данная гостиница.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку архитектурного проекта склада.



Основные возможные варианты компоновки и доработки базового варианта проекта многофункционального склада:

  • Возможно проектирование склада, состоящего из любого числа базовых домов.

  • Возможно соединение базовых домов надземным или подземными переходами.

  • Увеличение или уменьшение базовой длины склада.

  • Многочисленные варианты планировок этажей.

  • Доработка проекта для строительства в любых климатических условиях.

  • Многочисленные варианты колористики здания.

  • Изменение площади и внешнего вида основного входа.

  • Доработка подвала и его функционального назначения.

  • Доработка внутренней геометрии и дизайна окон.

  • Изменение фасадов дома.

  • Любые иные пожелания заказчика, с учетом базовых архитектурно-конструктивных решений дома.

Варианты компоновки и доработки проекта выполняются на основе технического задания заказчика и по предоплате работ.





Для приобретения проекта склада свяжитесь с нами любым удобным для вас способом, указанном на сайте.
