Разворот автотранспорта











Минимальные радиусы разворота автотранспорта и пожарной техники





СП 4.13130.2013
Проходы, проезды и подъезды к зданиям и сооружениям


8.1. Подъезд пожарных автомобилей должен быть обеспечен:
- с двух продольных сторон - к зданиям и сооружениям класса функциональной пожарной опасности Ф1.3 высотой 28 и более метров, классов функциональной пожарной опасности Ф1.2, Ф2.1, Ф2.2, Ф3, Ф4.2, Ф4.3, Ф.4.4 высотой 18 и более метров;
- со всех сторон - к зданиям и сооружениям классов функциональной пожарной опасности Ф1.1, Ф4.1.
8.2. К зданиям и сооружениям производственных объектов по всей их длине должен быть обеспечен подъезд пожарных автомобилей:
- с одной стороны - при ширине здания или сооружения не более 18 метров;
- с двух сторон - при ширине здания или сооружения более 18 метров, а также при устройстве замкнутых и полузамкнутых дворов.
8.3. Допускается предусматривать подъезд пожарных автомобилей только с одной стороны к зданиям и сооружениям в случаях:
- меньшей высоты, чем указано в пункте 8.1;
- двусторонней ориентации квартир или помещений;
- устройства наружных открытых лестниц, связывающих лоджии и балконы смежных этажей между собой, или лестниц 3-го типа при коридорной планировке зданий.
8.4. К зданиям с площадью застройки более 10 000 квадратных метров или шириной более 100 метров подъезд пожарных автомобилей должен быть обеспечен со всех сторон.
8.5. Допускается увеличивать расстояние от края проезжей части автомобильной дороги до ближней стены производственных зданий и сооружений до 60 метров при условии устройства тупиковых дорог к этим зданиям и сооружениям с площадками для разворота пожарной техники и устройством на этих площадках пожарных гидрантов. При этом расстояние от производственных зданий и сооружений до площадок для разворота пожарной техники должно быть не менее 5, но не более 15 метров, а расстояние между тупиковыми дорогами должно быть не более 100 метров.
8.6. Ширина проездов для пожарной техники в зависимости от высоты зданий или сооружений должна составлять не менее:
- 3,5 метров - при высоте зданий или сооружения до 13,0 метров включительно;
- 4,2 метра - при высоте здания от 13,0 метров до 46,0 метров включительно;
- 6,0 метров - при высоте здания более 46 метров.
8.7. В общую ширину противопожарного проезда, совмещенного с основным подъездом к зданию и сооружению, допускается включать тротуар, примыкающий к проезду.
8.8. Расстояние от внутреннего края проезда до стены здания или сооружения должно быть:
для зданий высотой до 28 метров включительно - 5 - 8 метров;
для зданий высотой более 28 метров - 8 - 10 метров.
8.9. Конструкция дорожной одежды проездов для пожарной техники должна быть рассчитана на нагрузку от пожарных автомобилей.
8.10. В замкнутых и полузамкнутых дворах необходимо предусматривать проезды для пожарных автомобилей.
8.11. Сквозные проезды (арки) в зданиях и сооружениях должны быть шириной не менее 3,5 метра, высотой не менее 4,5 метра и располагаться не более чем через каждые 300 метров, а в реконструируемых районах при застройке по периметру - не более чем через 180 метров.
8.12. В исторической застройке поселений допускается сохранять существующие размеры сквозных проездов (арок).
8.13. Тупиковые проезды должны заканчиваться площадками для разворота пожарной техники размером не менее чем 15 x 15 метров. Максимальная протяженность тупикового проезда не должна превышать 150 метров.
8.14. Сквозные проходы через лестничные клетки в зданиях и сооружениях располагаются на расстоянии не более 100 метров один от другого. При примыкании зданий и сооружений под углом друг к другу в расчет принимается расстояние по периметру со стороны наружного водопровода с пожарными гидрантами.
8.15. При использовании кровли стилобата для подъезда пожарной техники конструкции стилобата должны быть рассчитаны на нагрузку от пожарных автомобилей не менее 16 тонн на ось.
8.16. К рекам и водоемам должна быть предусмотрена возможность подъезда для забора воды пожарной техникой в соответствии с требованиями нормативных документов по пожарной безопасности.
8.17. Планировочное решение малоэтажной жилой застройки (до 3 этажей включительно) должно обеспечивать подъезд пожарной техники к зданиям и сооружениям на расстояние не более 50 метров.
8.18. На территории садоводческого, огороднического и дачного некоммерческого объединения граждан должен обеспечиваться подъезд пожарной техники ко всем садовым участкам, объединенным в группы, и объектам общего пользования. На территории садоводческого, огороднического и дачного некоммерческого объединения граждан ширина проезжей части улиц должна быть не менее 7 метров, проездов - не менее 3,5 метра.



На заметку

Согласно действующим европейским нормам любое транспортное средство должно при
движении по окружности укладываться в габарит:

  • при наружном 12,5 метров - внутренний 5,3 метра;

  • коридор вписывания 7,2 метра;

  • минимальный возможный наружный радиус не может быть более 12,5 метров.



СП 42.13330.2016 "Градостроительство. Планировка и застройка городских и сельских поселений"

п.11.11.В конце проезжих частей тупиковых улиц и дорог следует устраивать площадки для разворота автомобилей и, при необходимости, средств общественного пассажирского транспорта.

п.9.16 Дорожно-тропиночную сеть ландшафтно-рекреационных территорий (дороги, аллеи, тропы) следует трассировать по возможности с минимальными уклонами в соответствии с направлениями основных путей движения пешеходов и с учетом определения кратчайших расстояний к остановочным пунктам, игровым и спортивным площадкам. Ширина дорожки должна быть кратной 0,75 м (ширина полосы движения одного человека). При трассировке путей для МГН следует обеспечивать их освещение и не превышать уклоны: продольный - не более 8‰, поперечный - не более 2‰, ширину дорожки - не менее 1 м, а также предусматривать карманы для отдыха и разворота коляски через каждые 100-150 м.

п.11.15 Радиусы закругления бортового камня или кромки проезжей части улиц, дорог следует принимать по расчету, но не менее 6 м, при отсутствии движения допускается принимать 1,0 м.
Для общественного транспорта (трамвай, троллейбус, автобус) радиусы закругления устанавливаются в соответствии с техническими требованиями эксплуатации этих видов транспорта.



СП 37.13330.2012 "Промышленный транспорт"
7.4.9. Для разворота автомобилей в конце тупиковых дорог и для маневрирования в пунктах разгрузки и погрузки следует предусматривать петлевые объезды или площадки, размеры которых определяют расчетом в зависимости от габаритов транспортных средств и перевозимых грузов, но во всех случаях принимают:
для одиночных автотранспортных средств общего назначения - не менее 12 x 12 м прямоугольного очертания или радиусом не менее 12 м для петлевых объездов;
для специализированных автотранспортных средств, включая автомобили особо большой грузоподъемности, диаметр разворотных площадок должен быть не менее 2,5 (для тягача с полуприцепом - не менее 3,5) конструктивных радиусов разворота по переднему наружному колесу.





Графическая иллюстрация минимальных радиусов разворота автотранспорта и пожарной и иной спецтехники для различных зданий

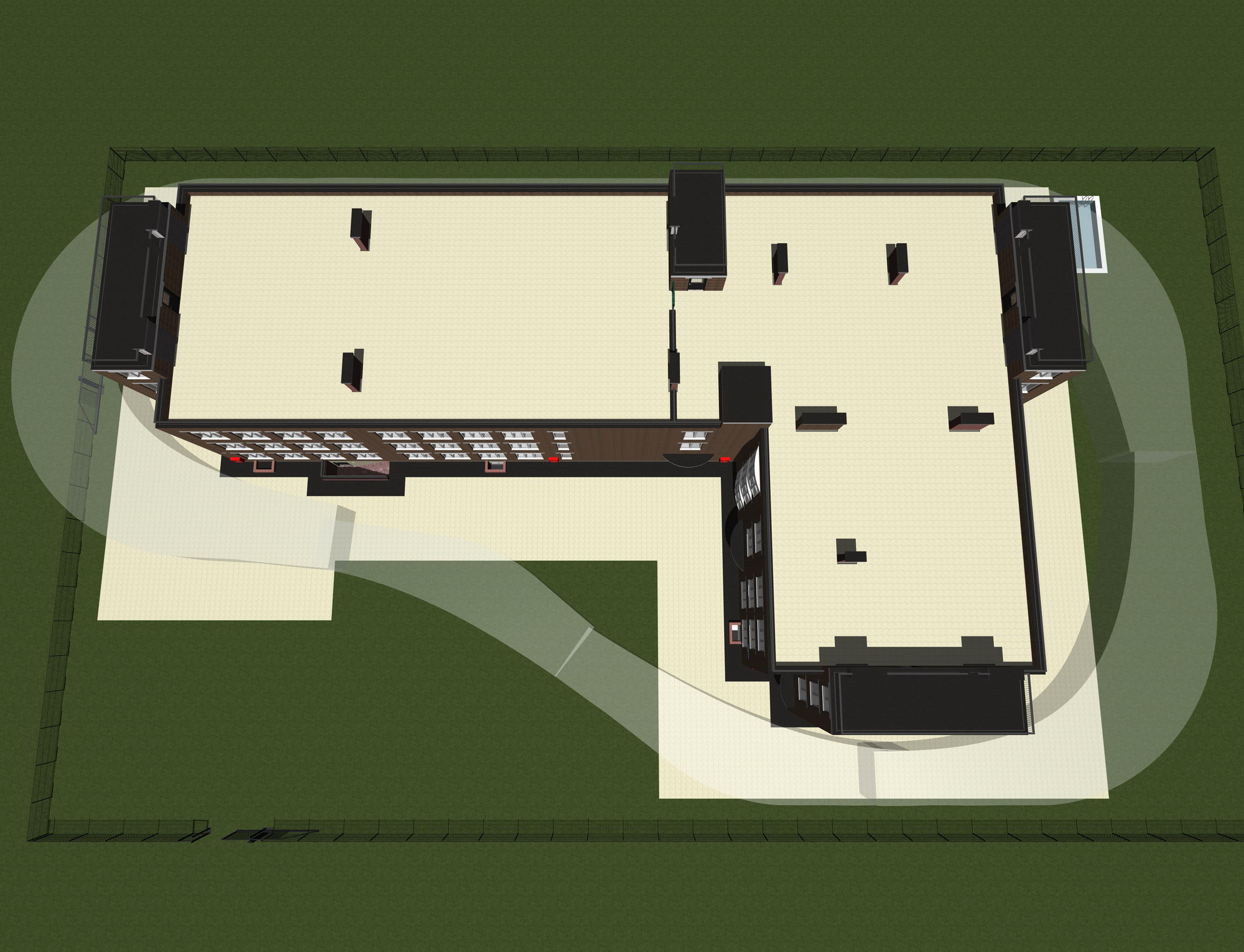

Трехэтажное офисное здание



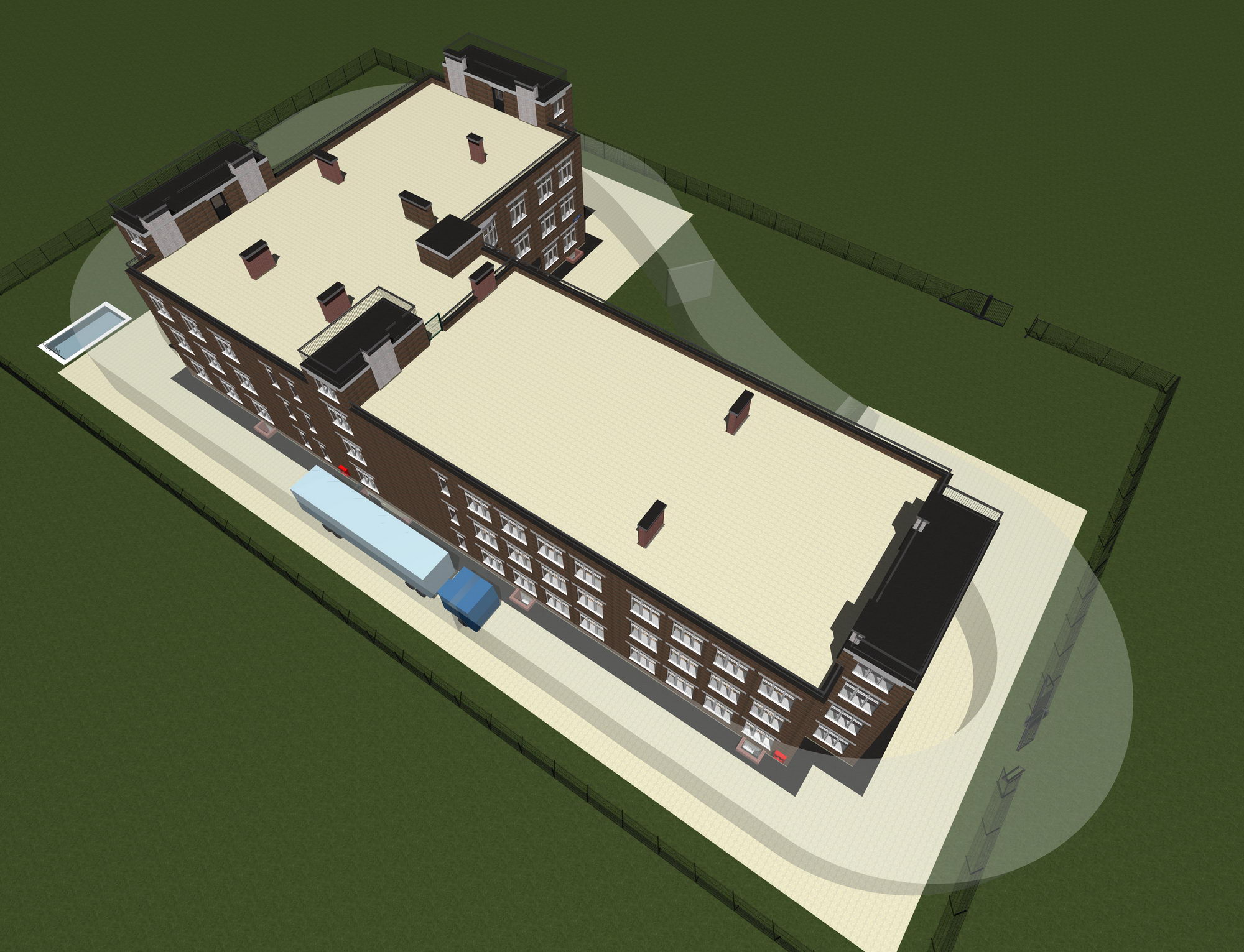

Радиусы разворота длинномерной автомашины на территории административного здания

Радиусы разворота длинномерной автомашины на территории административного здания

Радиусы разворота длинномерной автомашины. Габариты машины (ДШВ) 16,6 х 2,5 х 3,0. Радиус разворота 14,0 м.



Радиусы разворота длинномерной автомашины. Габариты машины (ДШВ) 16,6 х 2,5 х 3,0. Радиус разворота 14,0 м.

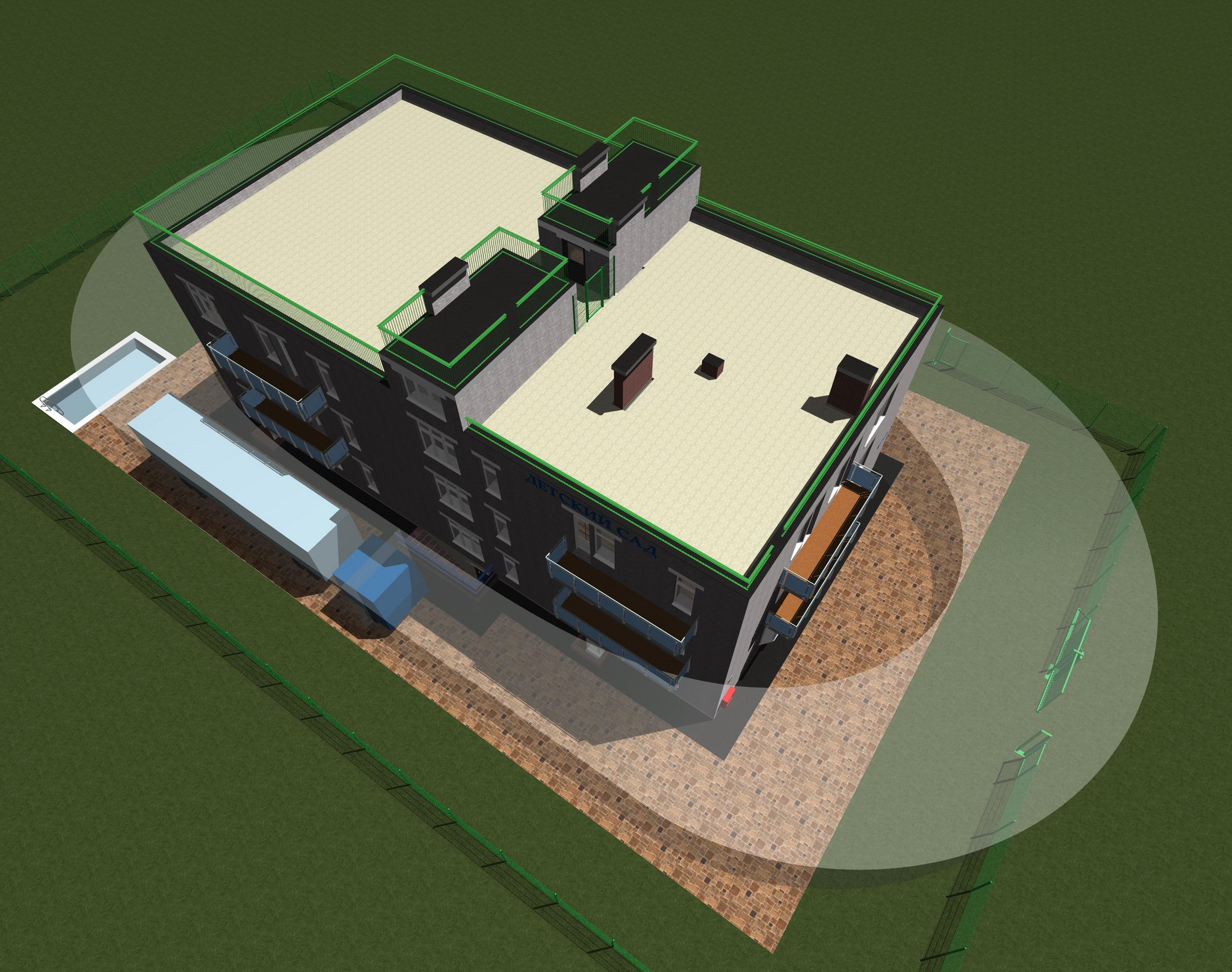

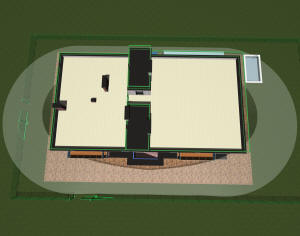

Трехэтажный детский сад



Радиусы разворота автомашин

Радиусы разворота автомашин

Радиусы разворота длинномерной автомашины. Габариты машины (ДШВ) 16,6 х 2,5 х 3,0. Радиус разворота 14,0 м.



Радиусы разворота длинномерной автомашины. Габариты машины (ДШВ) 16,6 х 2,5 х 3,0. Радиус разворота 14,0 м.



Трехэтажного квадрохауса на 4 семьи



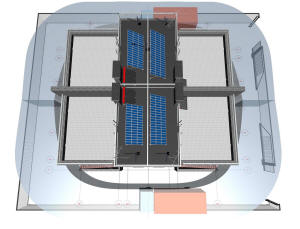

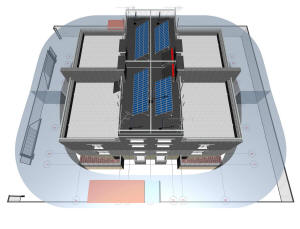

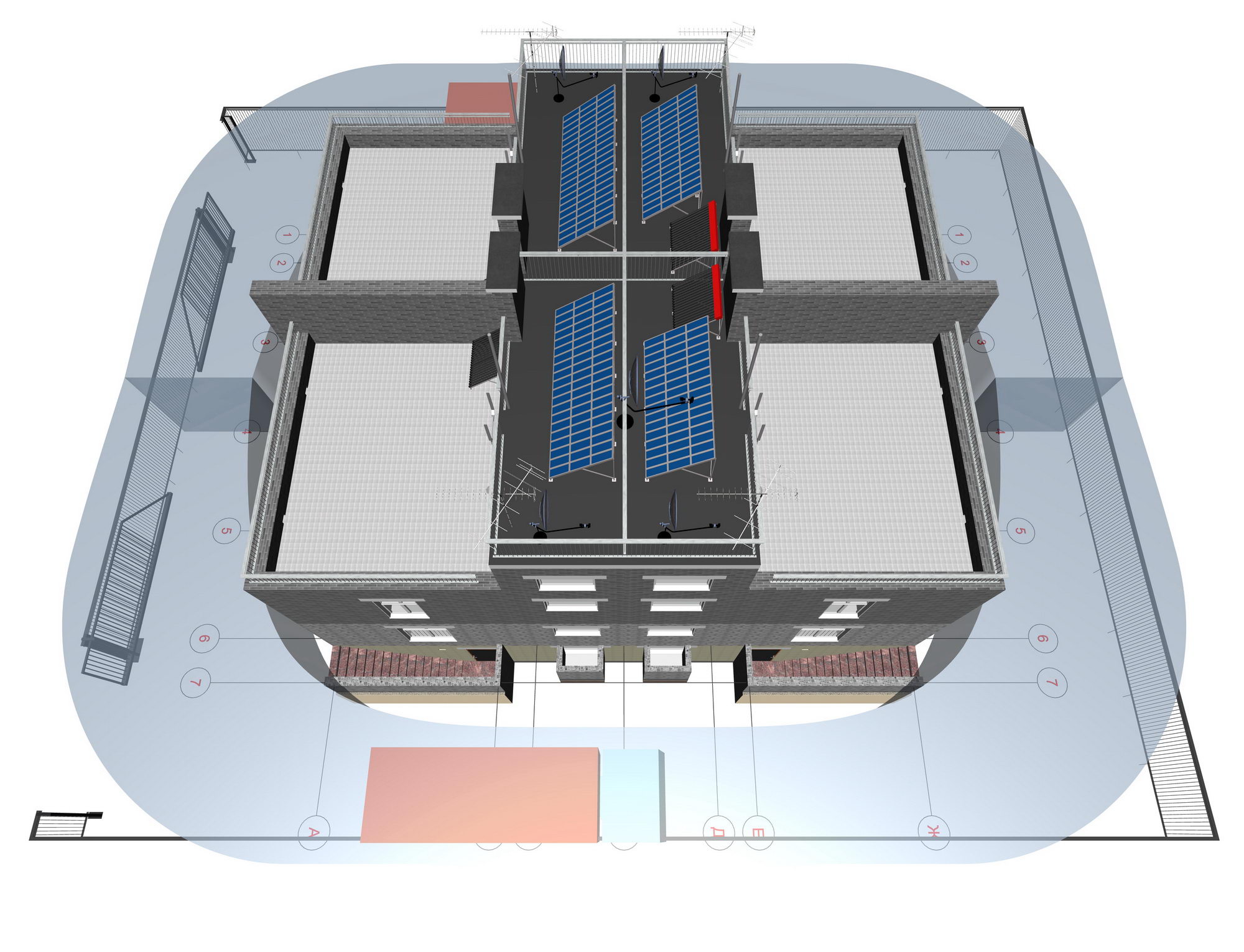

Радиусы разворота пожарных машин и спецтехники

Радиусы разворота пожарных машин и спецтехники

Радиусы разворота пожарных машин и спецтехники



Радиусы разворота пожарных машин и спецтехники



Двухэтажного паркинга закрытого типа с офисными помещениями



Радиусы разворота машин

Радиусы разворота машин

Радиусы разворота машин



Радиусы разворота машин



Заводского комплекса (фабрики)

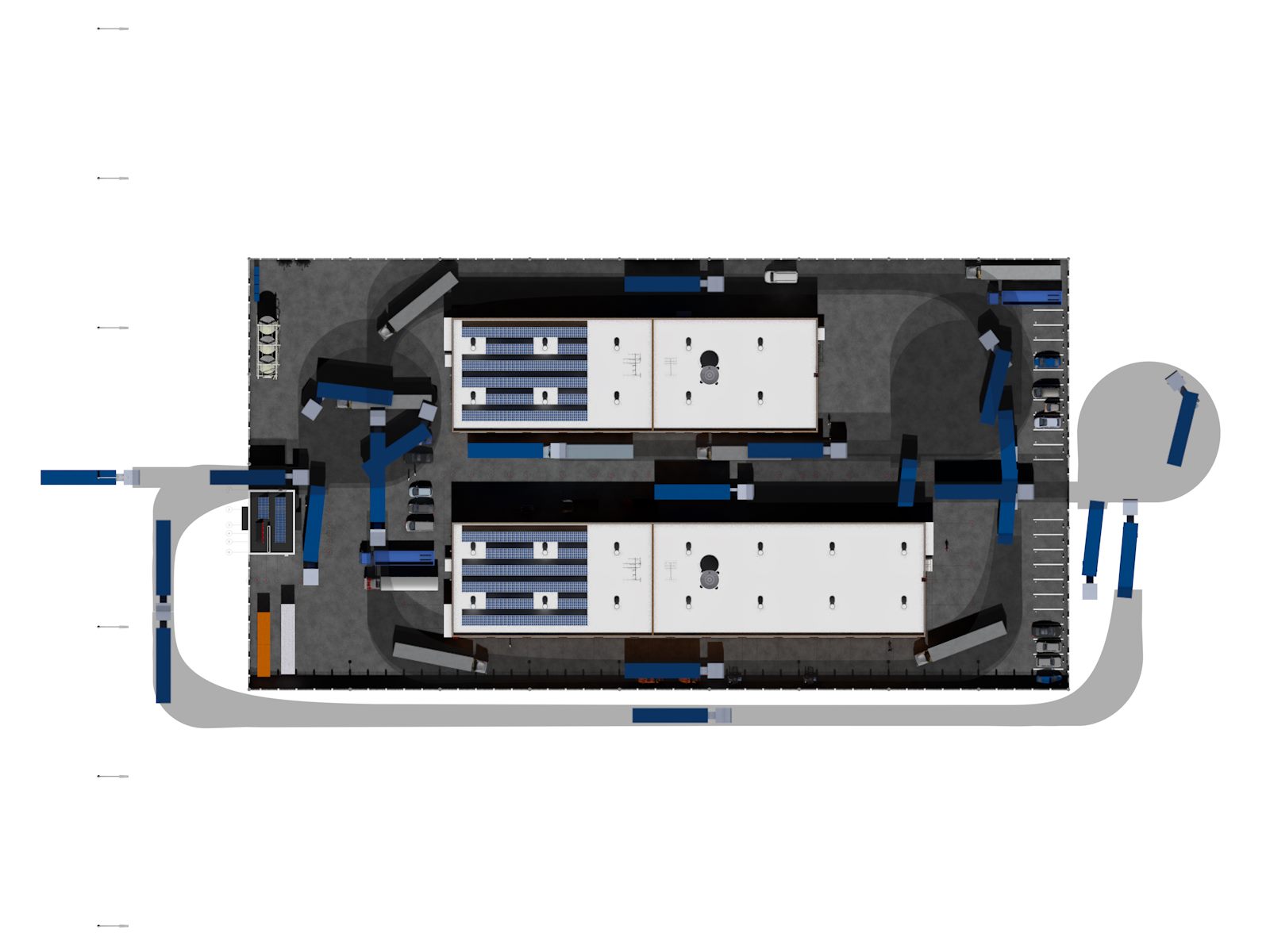

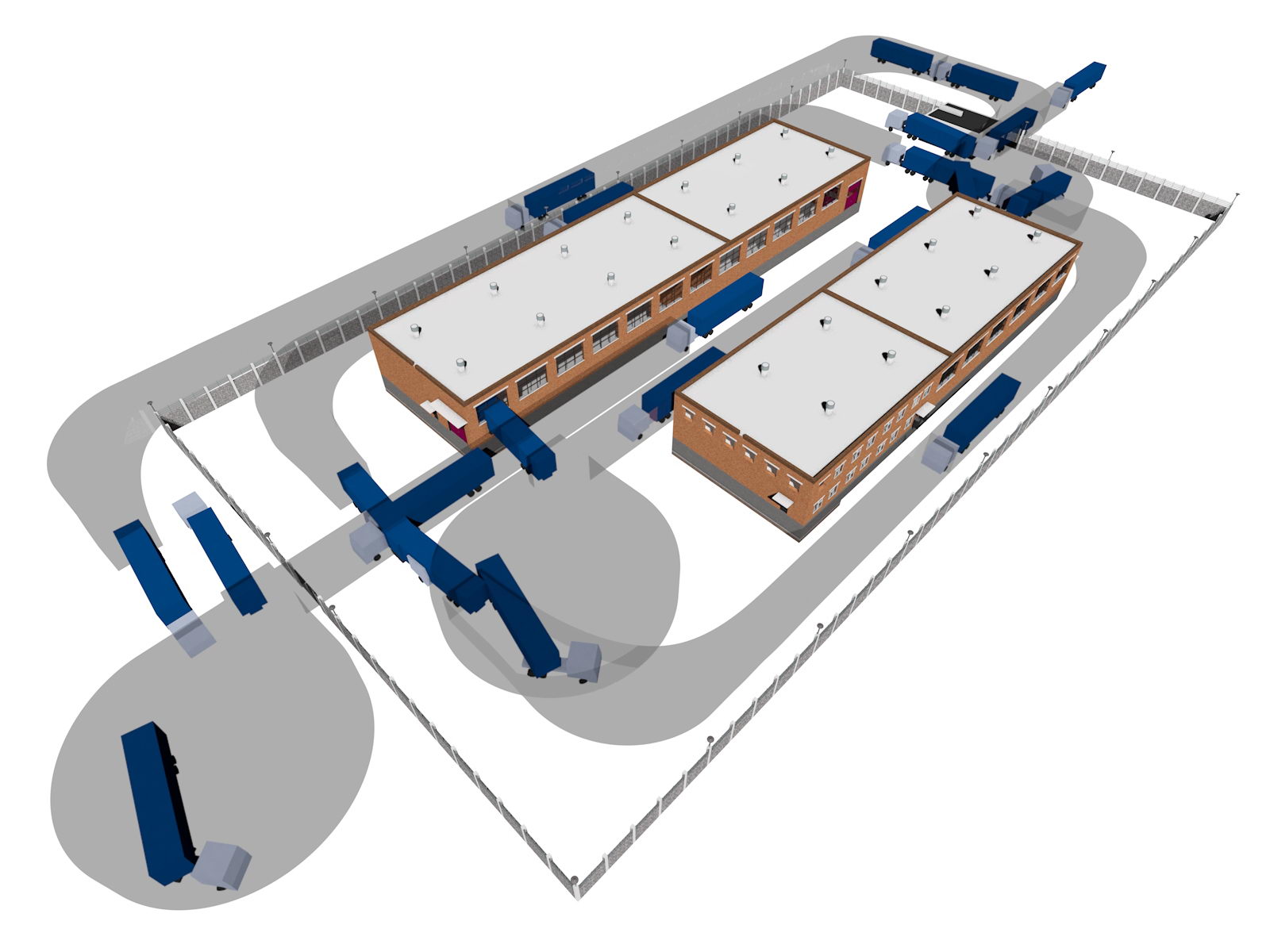

План разворота автотранспорта

План разворота автотранспорта

План разворота автотранспорта

План разворота автотранспорта







Нескоростные дороги складов





Почти на всех складах есть или должна быть автомобильная дорога обычного типа (нескоростная дорога) категории V (ГОСТ Р 52399-2005).

Во многих случаях она идет снаружи вдоль одной из боковых сторон склада и имеет следующие основные параметры элементов поперечного профиля проезжей части и земляного полотна:



Параметры элементов дорог

Автомобильные дороги обычного типа

(нескоростная дорога) категории V

Общее число полос движения, шт.

1

Ширина полосы движения, м.

4,5

Ширина обочины, м.

1,75

Ширина краевой полосы у обочины, м.

-

Ширина укрепленной части обочины, м.

-



Примечания
1.Ширина полосы безопасности входит в ширину разделительной полосы, а ширина краевой полосы - в обочину.
2.Ширину обочин на особо трудных участках горной местности, участках, проходящих по особо ценным земельным угодьям, а также в местах с переходно-скоростными полосами и с дополнительными полосами на подъем при соответствующем технико-экономическом обосновании с разработкой мероприятий по организации и безопасности движения допускается уменьшать до 1,5 м для автомобильных дорог категорий IБ, IB и II и до 1,0 м - для дорог остальных категорий.
3.Ограждения на обочинах дорог располагают на расстоянии не менее 0,50 м и не более 0,85 м от бровки земляного полотна в зависимости от жесткости конструкции дорожных ограждений.



Поперечные профили автомобильной дороги должны соответствовать профилям, приведенным на рисунке:



Поперечные профили автомобильной дороги категории V



ОБ - обочина, ПЧ - проезжая часть

Рисунок - Поперечные профили автомобильных дорог категории V

Краевые полосы у обочин и полосы безопасности на разделительной полосе должны иметь дорожную одежду такой же прочности, что и проезжая часть.



Тупиковый проезд склада должен быть протяженностью не более 150 м и заканчиваться поворотной площадкой, обеспечивающий возможность разворота мусоровозов, уборочных и пожарных машин.

Поворотная площадка для стоянки автомобилей не должна предусматриваться.





СП 18.13330.2011 "Генеральные планы промышленных предприятий"

5.21 Здания, образующие полузамкнутые дворы, допускается применять в тех случаях, когда другое планировочное решение не может быть принято по условиям технологии либо по условиям реконструкции.

Полузамкнутые дворы следует располагать длинной стороной параллельно преобладающему направлению ветров или с отклонением не более 45°, при этом открытая сторона двора должна быть обращена на наветренную сторону ветров преобладающего направления.

Ширина полузамкнутого двора при зданиях, освещаемых через оконные проемы, должна быть не менее полусуммы высот до верха карниза противостоящих зданий, образующих двор, но не менее 15 м.

При отсутствии вредных производственных выделений во двор ширина двора может быть уменьшена до 12 м.

Примечания

1 Полузамкнутым считается двор, застроенный с трех сторон примыкающими друг к другу зданиями и имеющими в плане отношение глубины к ширине более единицы.

2 При отношении глубины двора к его ширине более 3, при возможности скопления производственных вредностей во дворе в части здания, замыкающей двор, необходимо предусматривать проем для проветривания шириной не менее 4 м и высотой не менее 4,5 м. Низ проема должен совпадать с планировочными отметками прилегающей территории. Устройство в проеме ворот, ограждений и других сооружений, нарушающих функциональное назначение проема, не допускается.


5.22 Применение зданий, образующих замкнутые со всех сторон дворы, допускается только при наличии технологических или планировочных обоснований и с соблюдением следующих условий:
а) ширина двора должна быть, как правило, не менее наибольшей высоты до верха карниза зданий, образующих двор, но не менее 18 м;
б) должно быть обеспечено сквозное проветривание двора путем устройства в зданиях проемов шириной не менее 4 м и высотой не менее 4,5 м при возможности скопления вредных веществ.

5.23 В замкнутых и полузамкнутых дворах пристройки к зданиям, а также размещение отдельно стоящих зданий или сооружений, как правило, не допускаются.

Примечания

1 В исключительных случаях при соответствующих обоснованиях допускается устраивать в указанных дворах пристройки с производствами, не выделяющими вредности, при условии, что пристройка будет занимать не более 25% длины стены, а ширина двора в месте пристройки будет не менее полусуммы высот противостоящих зданий, образующих двор, а также соблюдения требуемых противопожарных расстояний.

2 Отдельно стоящие энергетические или вентиляционные сооружения допускается размещать в полузамкнутых дворах; при этом расстояние от этих сооружений до зданий должно удовлетворять требованиям, предъявляемым к устройству полузамкнутых дворов.



5.38 Ширину ворот автомобильных въездов на земельный участок надлежит принимать по наибольшей ширине применяемых автомобилей плюс 1,5 м, но не менее 4,5 м, а ширину ворот для железнодорожных въездов - не менее 4,9 м.

5.40 Ширину проездов на территории объектов и их групп следует принимать минимальной исходя из условий наиболее компактного размещения транспортных и инженерных коммуникаций и элементов благоустройства.



5.41 Расстояния от бортового камня или кромки укрепленной обочины автомобильных дорог до зданий и сооружений следует принимать не менее указанных в таблице 2.

Таблица 2



Здания и сооружения

Расстояние, м.

1 Наружные грани стен зданий, включая тамбуры и пристройки:

а) при отсутствии въезда в здание и при длине здания до 20 м

1,5

б) то же, при длине здания более 20 м

3

в) при наличии въезда в здание двухосных автомобилей и автопогрузчиков

8

г) при наличии въезда в здание трехосных автомобилей

12

д) при наличии въезда в здание только электрокаров

5

2 Оси параллельно расположенных железнодорожных путей с шириной колеи, мм:

1520

3,75

750

3

3 Ограждение площадки предприятия

1,5

4 Наружные грани опор эстакад и путепроводов, дымовых труб, столбов, мачт, выступающих частей зданий: пилястр, контрфорсов, наружных лестниц и т.п.

0,5

5 Ось железнодорожного пути, по которому перевозится жидкий металл, шлак, тележки со слитками и изложницами, тележки с мульдами и коробами для перевозки шихтовых материалов

5

Примечания
1.При проектировании дорог для движения тягачей с роспусками для длинномерных грузов (бревен, балок и т.п.) на закруглениях и перекрестках указанные в таблице расстояния следует увеличивать соответственно величине свеса груза согласно требованиям свода правил по проектированию автомобильных дорог.
2.Расстояния от бортового камня, кромки проезжей части или укрепленной полосы обочины до стволов деревьев или до кустарников должны определяться в зависимости от породы деревьев и кустарников (но не менее величин, приведенных в таблице 4) с тем, чтобы крона деревьев с учетом ее подрезки и кустарников не нависала над проезжей частью или обочиной.
3.При ширине полосы движения двухполосной дороги менее 3,75 м и при отсутствии бортового камня или укрепленной полосы обочины расстояние должно быть не менее 4,25 м от оси дороги. При ширине автомобиля более 2,5 м указанное расстояние должно быть соответственно увеличено.
4.При въезде в цех автомобилей с прицепами расстояние от стены цеха до дороги надлежит определять расчетом.
5.Расстояния, указанные в позициях 1 "в" - 1 "д" настоящей таблицы, допускается при реконструкции сокращать до 3 м при условии обеспечения безопасности дорожного движения.
