Проект склада (складского комплекса)







Проект разработан как для строительства в условиях плотной городской застройки в любой стране, любого климата и экономии земли, так и в условиях отсутствия необходимости жесткой экономии земли.

Данный архитектурный проект также подходит в качестве современного многофункционального торгового центра (супермаркета).

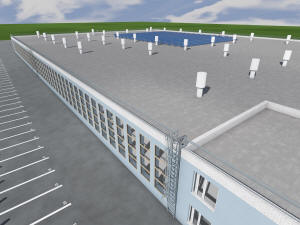

Проект складского комплекса

Проект складского комплекса

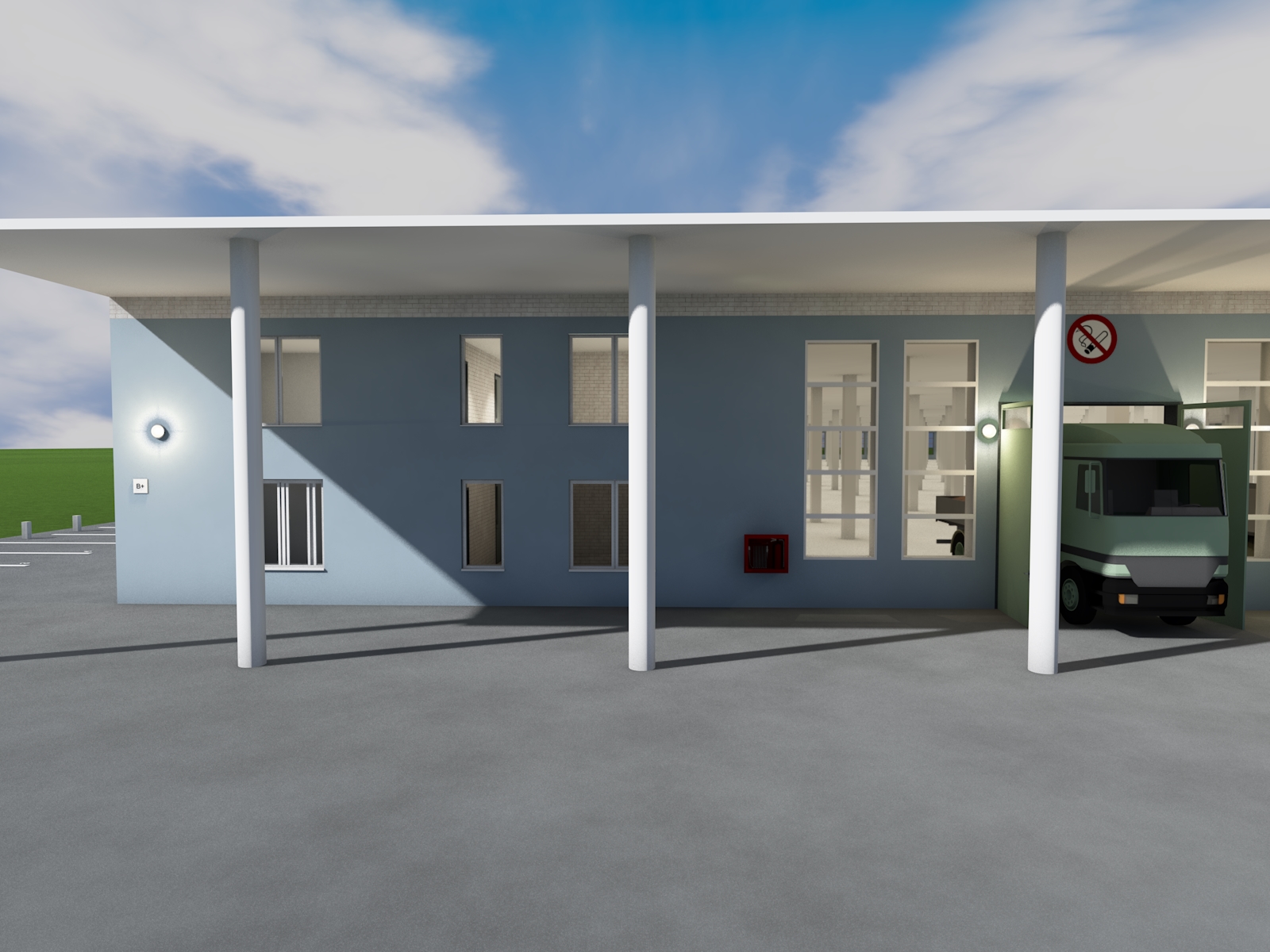

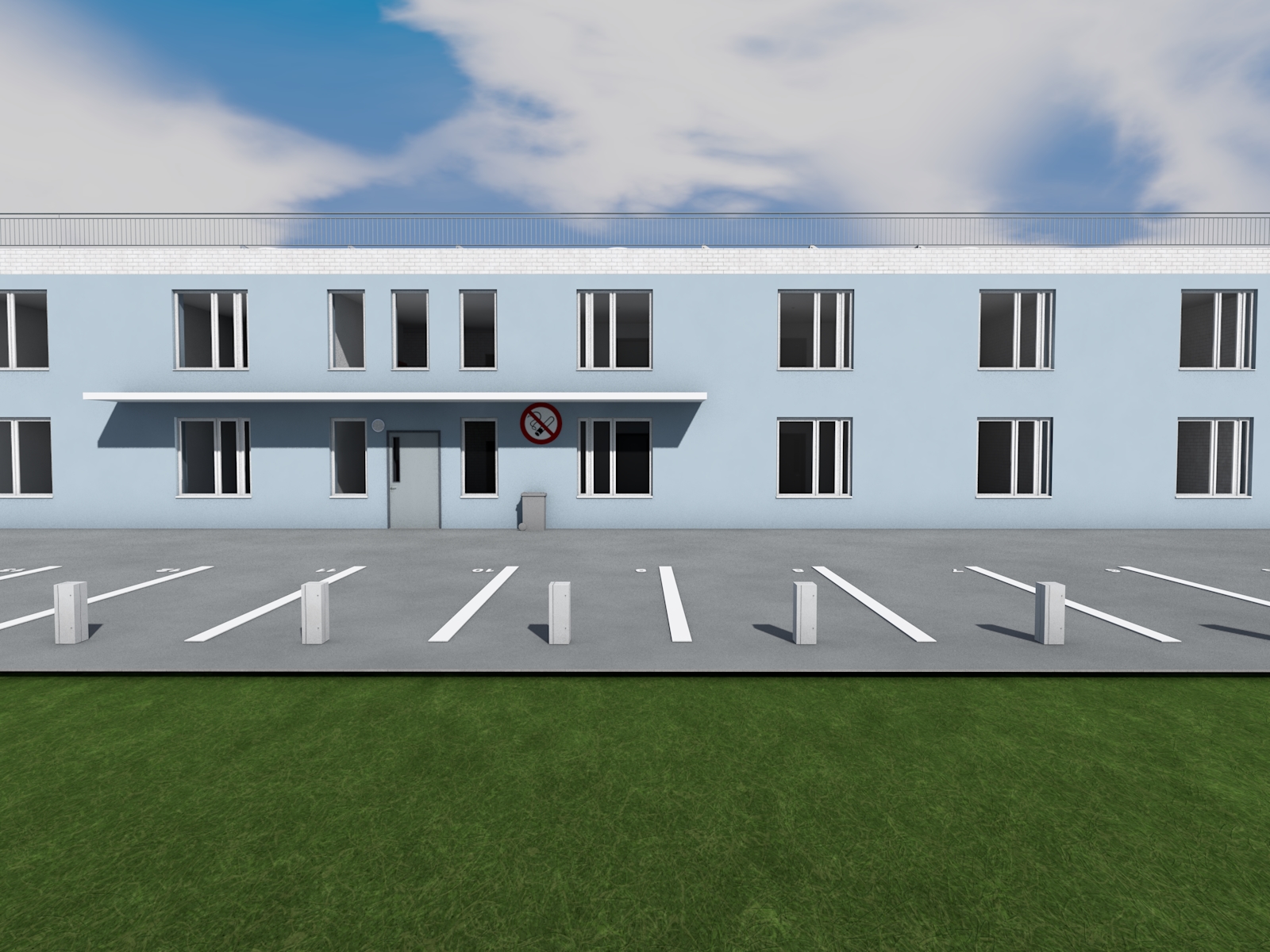

Главный фасад склада

Задний фасад склада

Главный фасад склада



Задний фасад склада

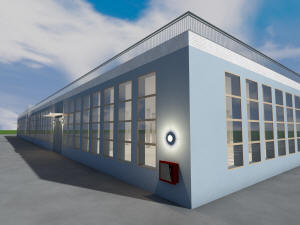

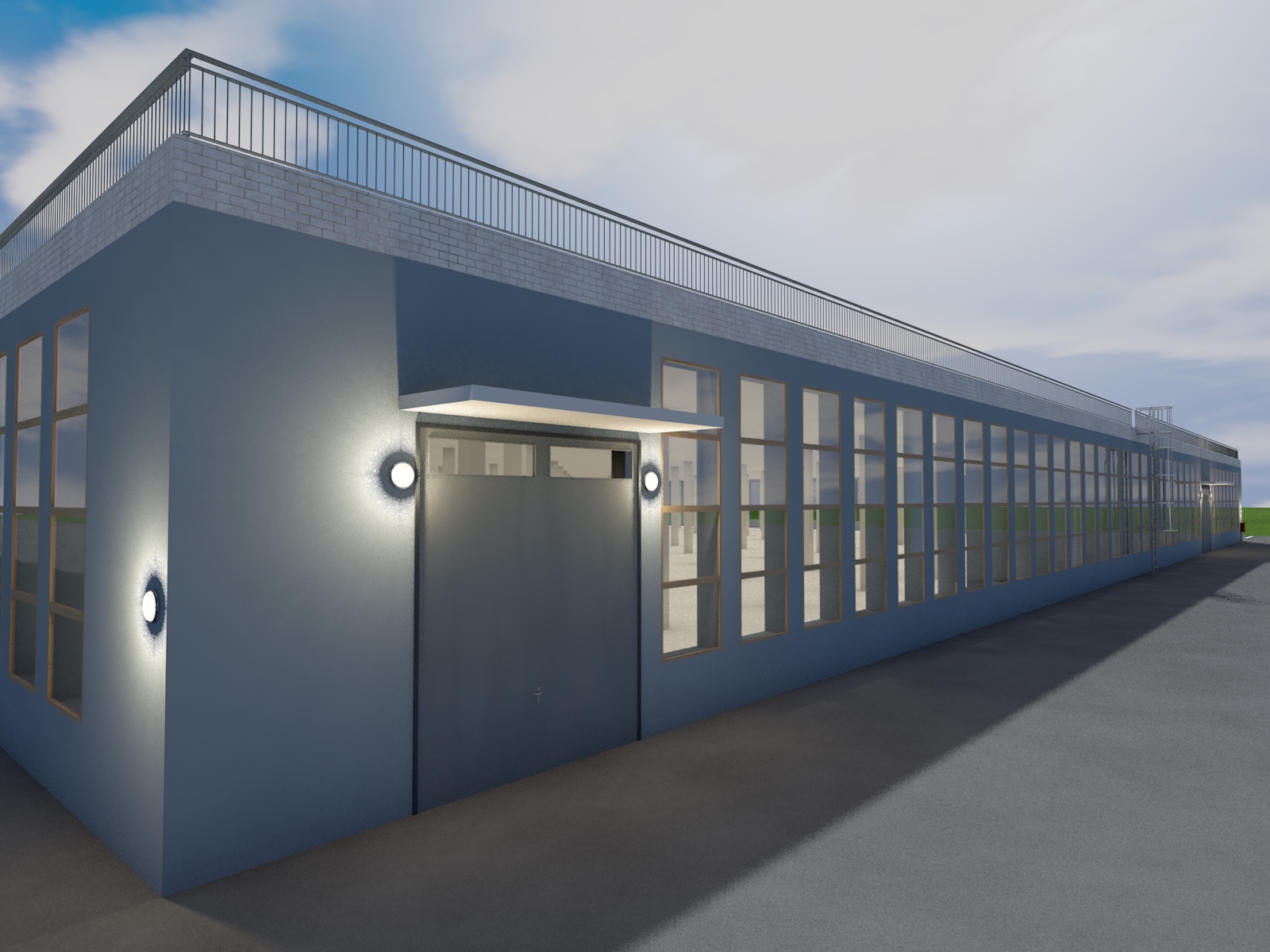

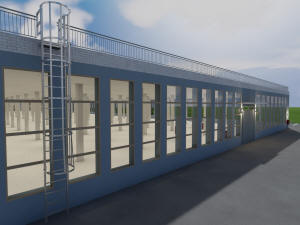

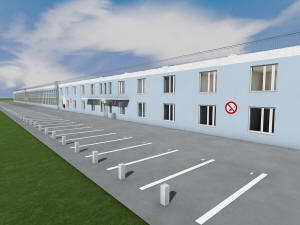

Боковой фасад склада

Фрагмент фасада склада

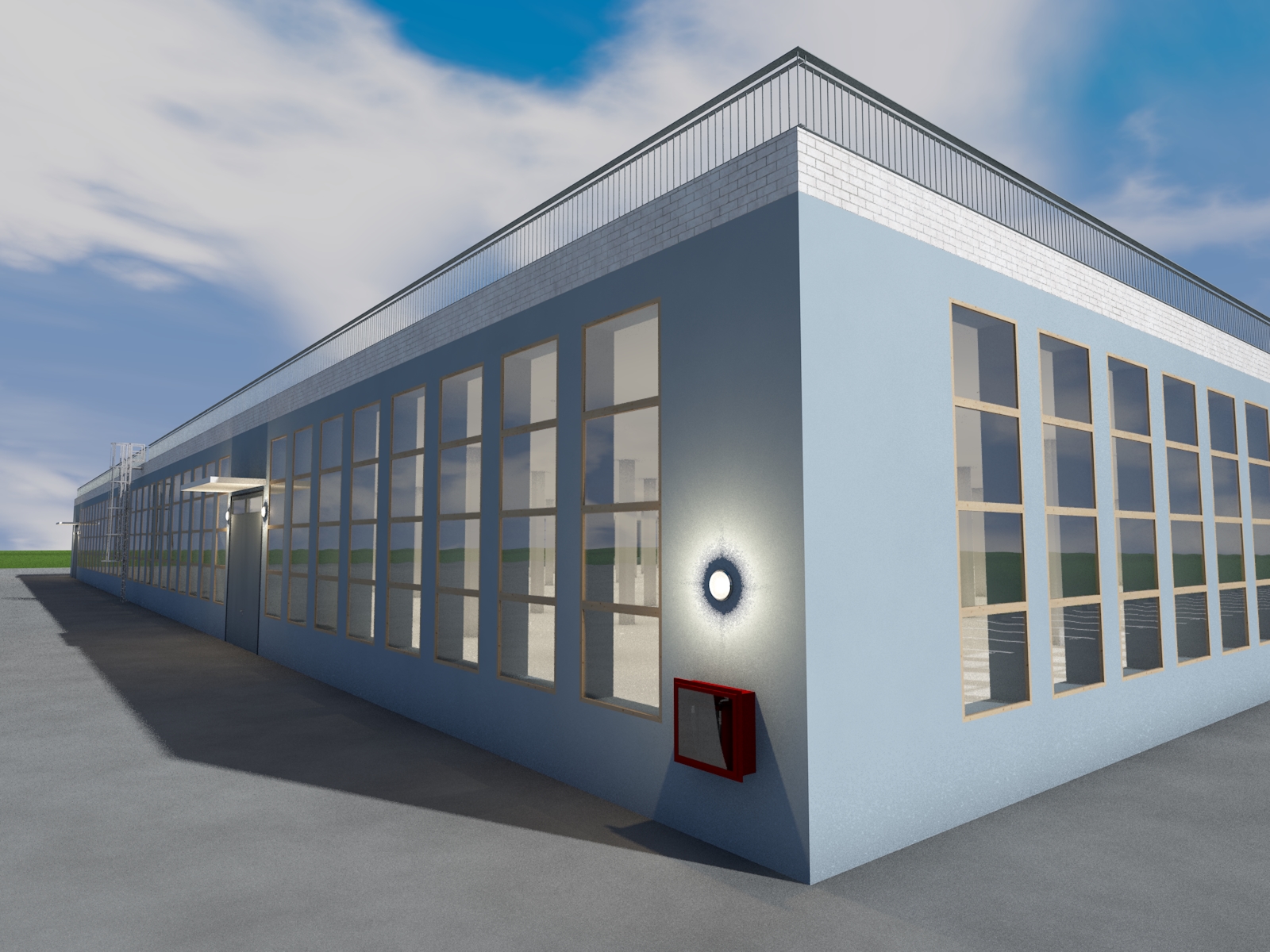

Боковой фасад склада



Фрагмент фасада склада

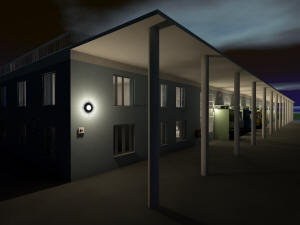

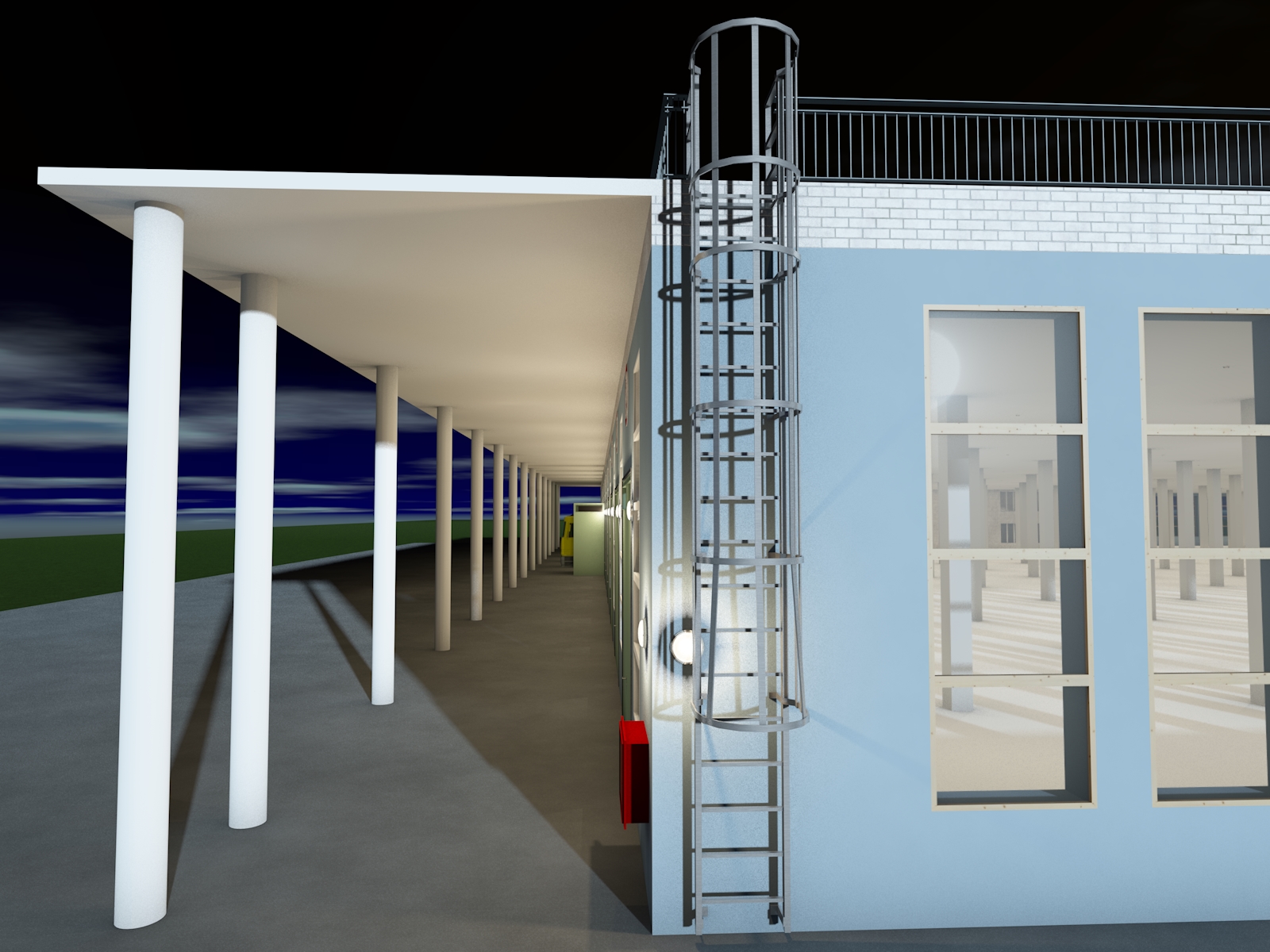

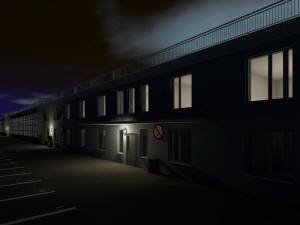

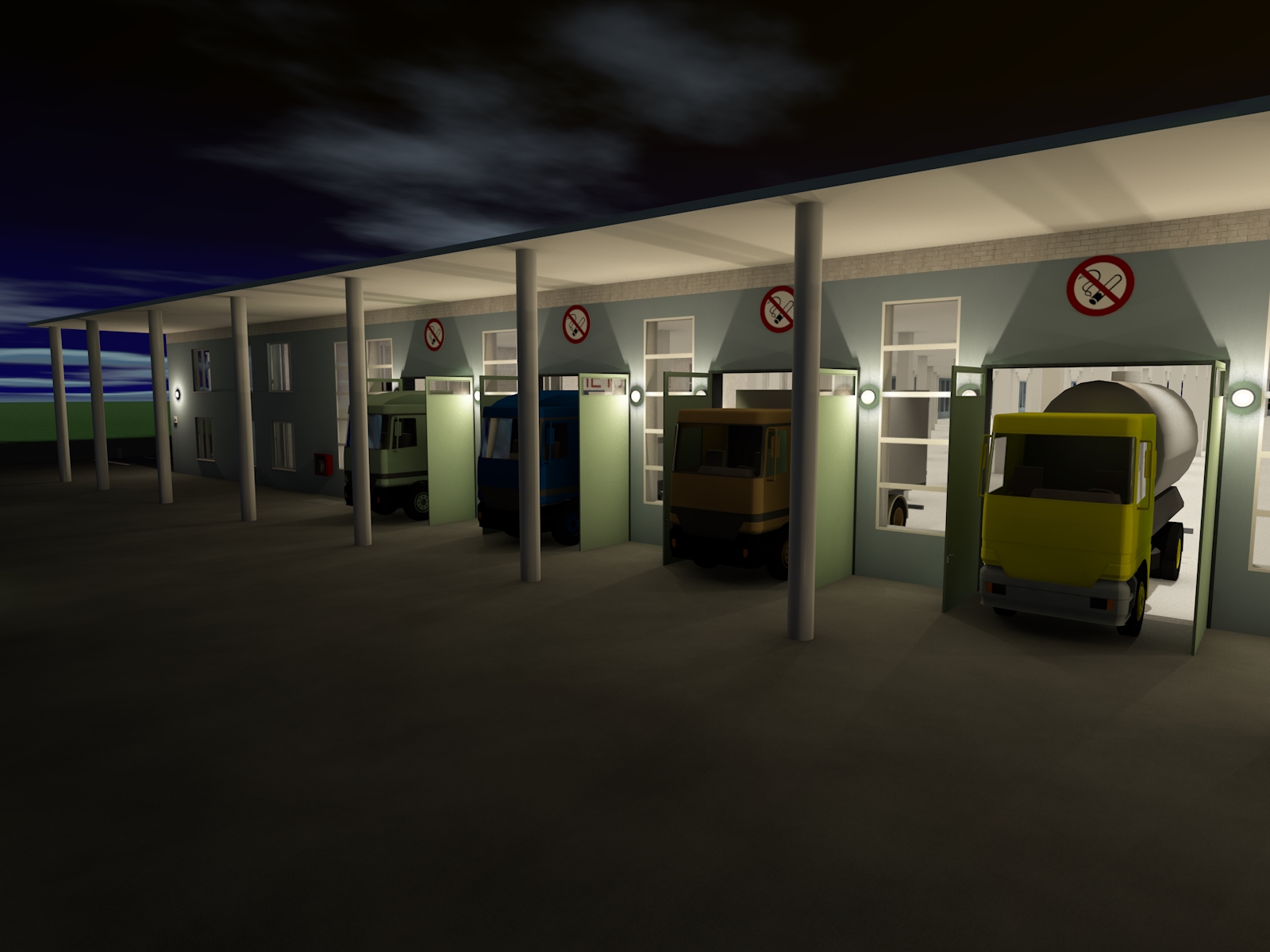

Ночной вид склада

Ночной вид главного фасада склада

Ночной вид склада



Ночной вид главного фасада склада



Ночной вид фасада склада

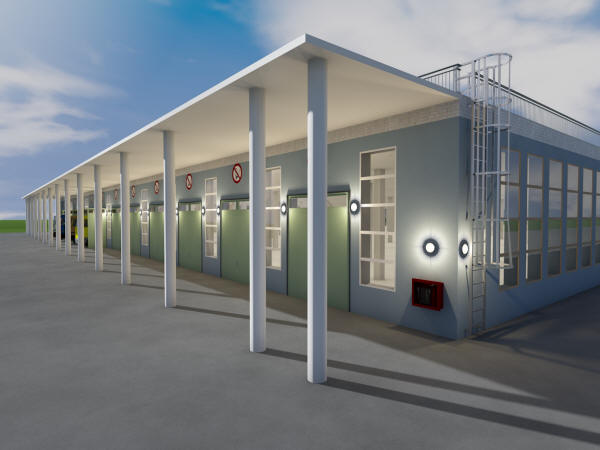

Боковой фасад склада

Ночной вид фасада склада



Боковой фасад склада

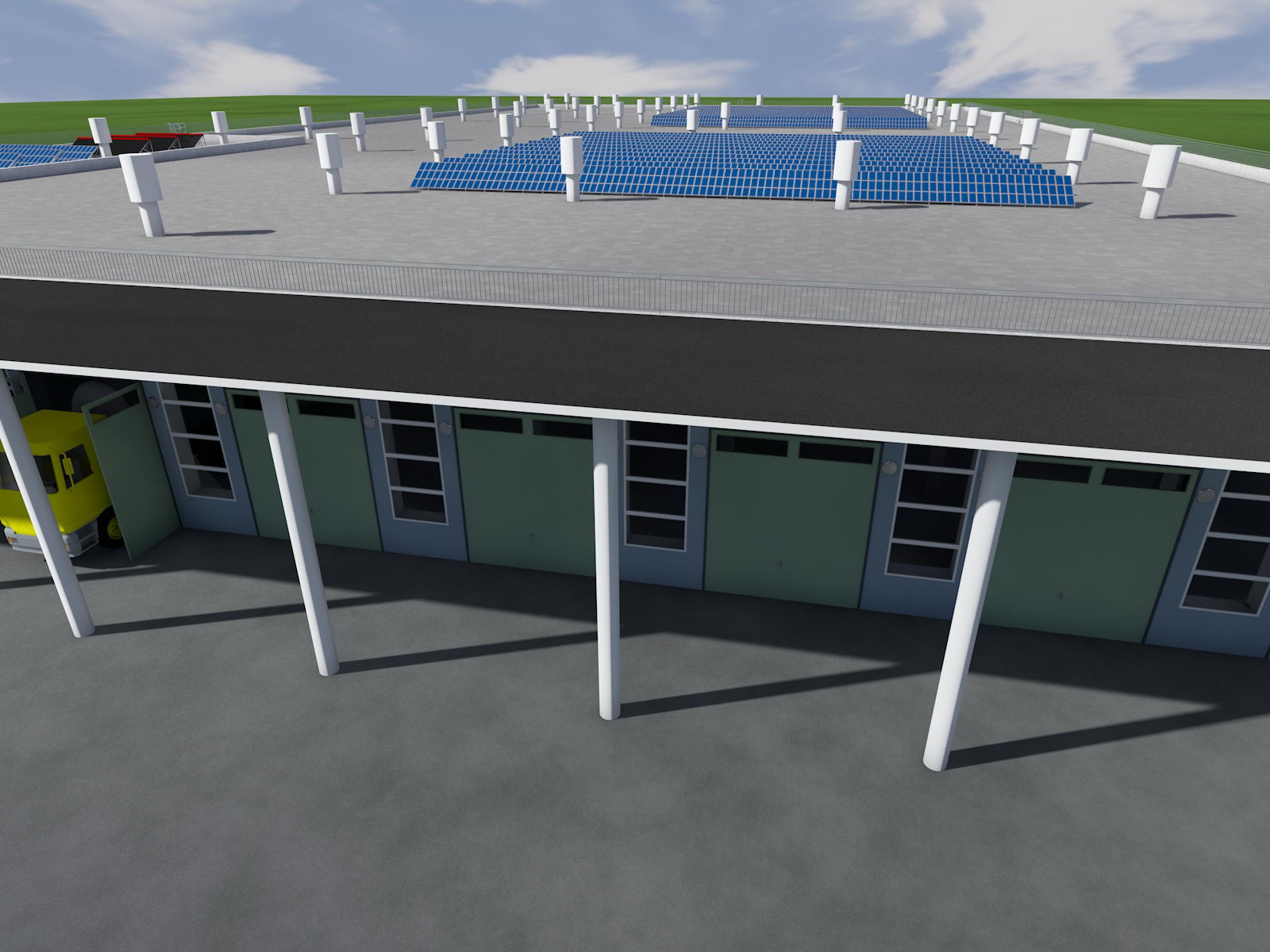

Боковой фасад склада

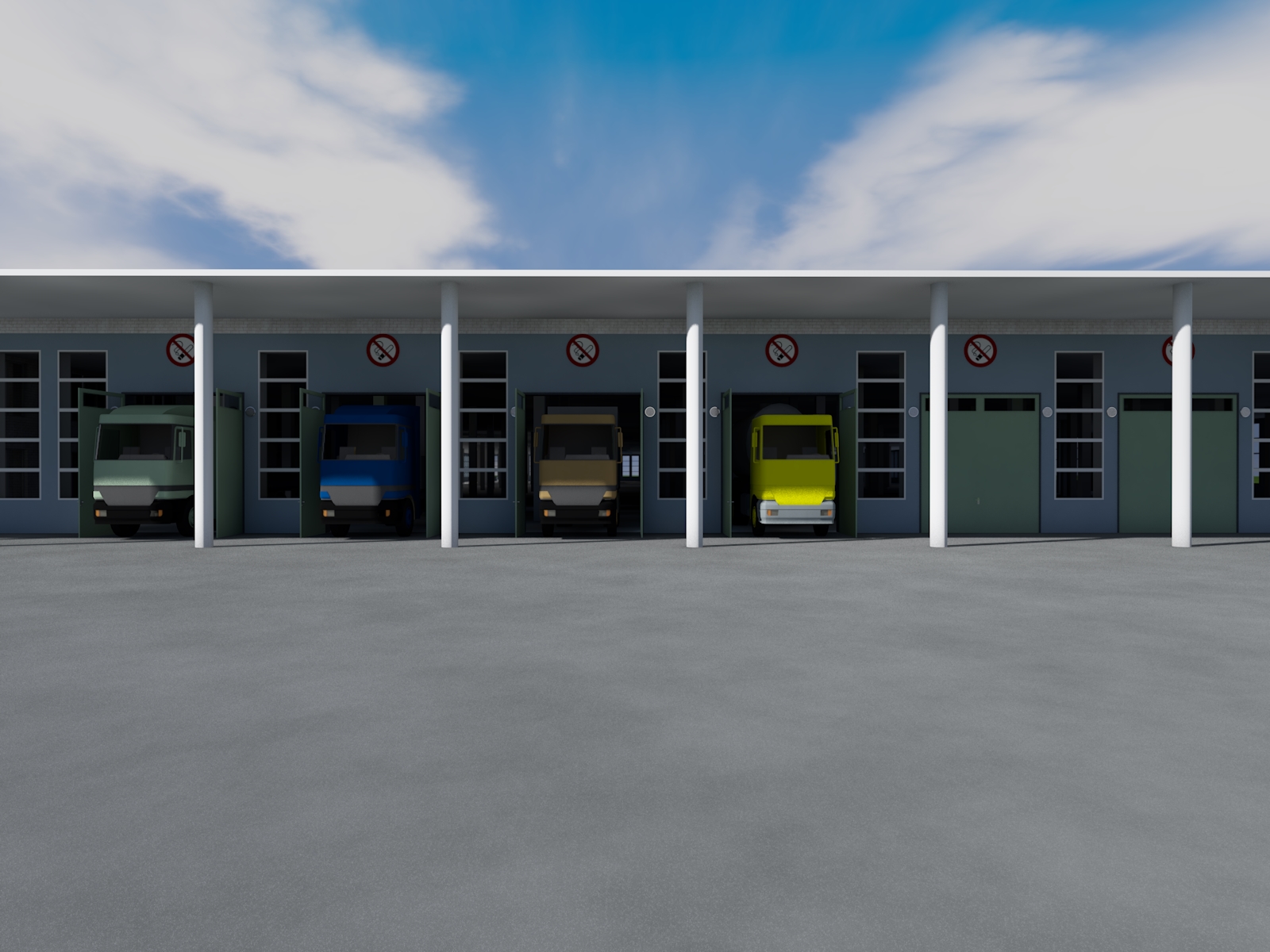

Главный фасад склада

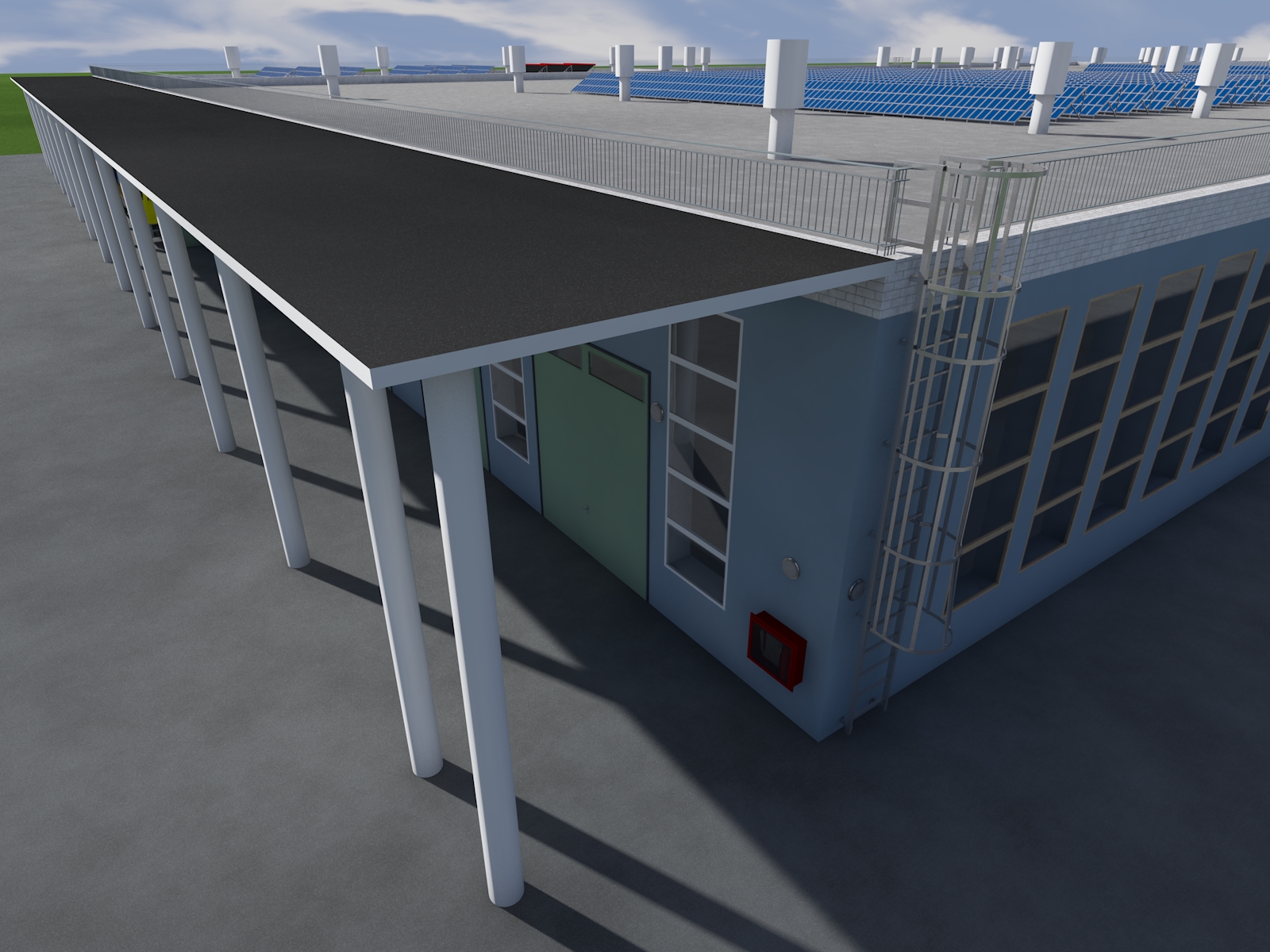

Боковой фасад склада



Главный фасад склада



Боковой фасад склада

Главный фасад склада

Боковой фасад склада



Главный фасад склада



Главный фасад склада

Главный фасад склада

Главный фасад склада



Главный фасад склада

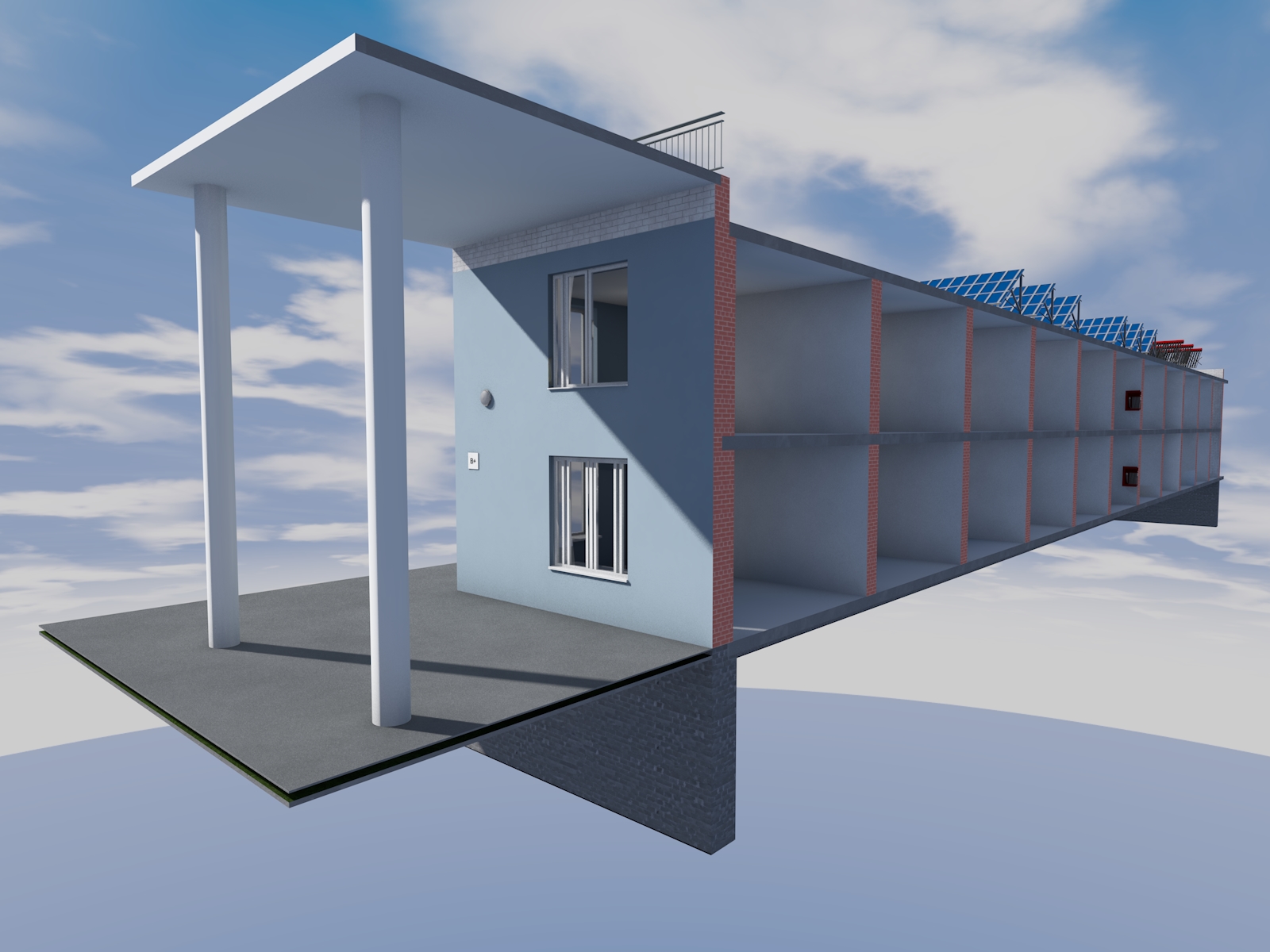

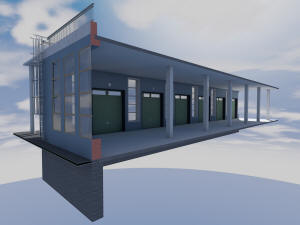

Разрез склада

Разрез склада

Разрез склада

Разрез склада







Наименование

Площадь, м2.

Состав эскизного проекта (ЭП)

Состав рабочего проекта (РП)

Примечание

Общая

Подвала

Проект  складского комплекса

12 850,0

1100,0

Краткая пояснительная записка с описанием основных характеристик склада.

3D цветные изображения склада – 15 видов.

Планы каждого этажа.

Фасады склада – 4 вида.

Разрезы склада – 3 вид.

План кровли.

План подвала.

Архитектурная часть, конструктивная часть, раздел водопровода и канализации, вентиляция через вентканалы в стенах с выводом на крышу.

Разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи

заказчику ЭП - электронно в течении семи дней после получения  100% предоплаты.

Для разработки РП нужны

инженерно-геологические изыскания

площадки строительства.





Общая площадь склада указана без учета площади подвала высотой 2,8 м. в чистоте.

Состав архитектурного проекта склада может незначительно уточняться по взаимному согласованию сторон.

Состав рабочего проекта склада оговаривается индивидуально.

  • Все рисунки передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта склада, в т.ч. создание и раскрутка официального сайта проекта, и по услуги по строительству и т.д.

Архитектурный проект складского комплекса (торгового центра, супермаркета) выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как в России, так и иных климатических условиях и иных странах.
Архитектурно-строительные решения для строительства в Московской области разработаны для следующих условий:

  • расчетная зимняя температура по климатическому району II, согласно СП 131.13330.2012;

  • наиболее холодной пятидневки -28° С;

  • наиболее холодных суток -32° С;

  • нормативная снеговая нагрузка по III району согласно СП 20.13330.2016 - 100 кг/кв.м. (1.00 кПа);

  • нормативный скоростной напор ветра по I району согласно СП 20.13330.2016 - 23кгс/кв.м.(0,23 кПа);

  • зона влажности - нормальная.

Архитектурно-планировочное решение разработано в соответствии со:

  • СП 57.13330.2010 "Складские здания";

  • СП 118.13330.2012 "Общественные здания и сооружения";

  • СП 37.13330.2012 "Промышленный транспорт";

  • ГОСТ 30494-2011 "Здания жилые и общественные. Параметры микроклимата в помещениях";

  • Пособие к СНиП 2.08.02-89 Проектирование предприятий общественного питания.

Подробнее о проекте:

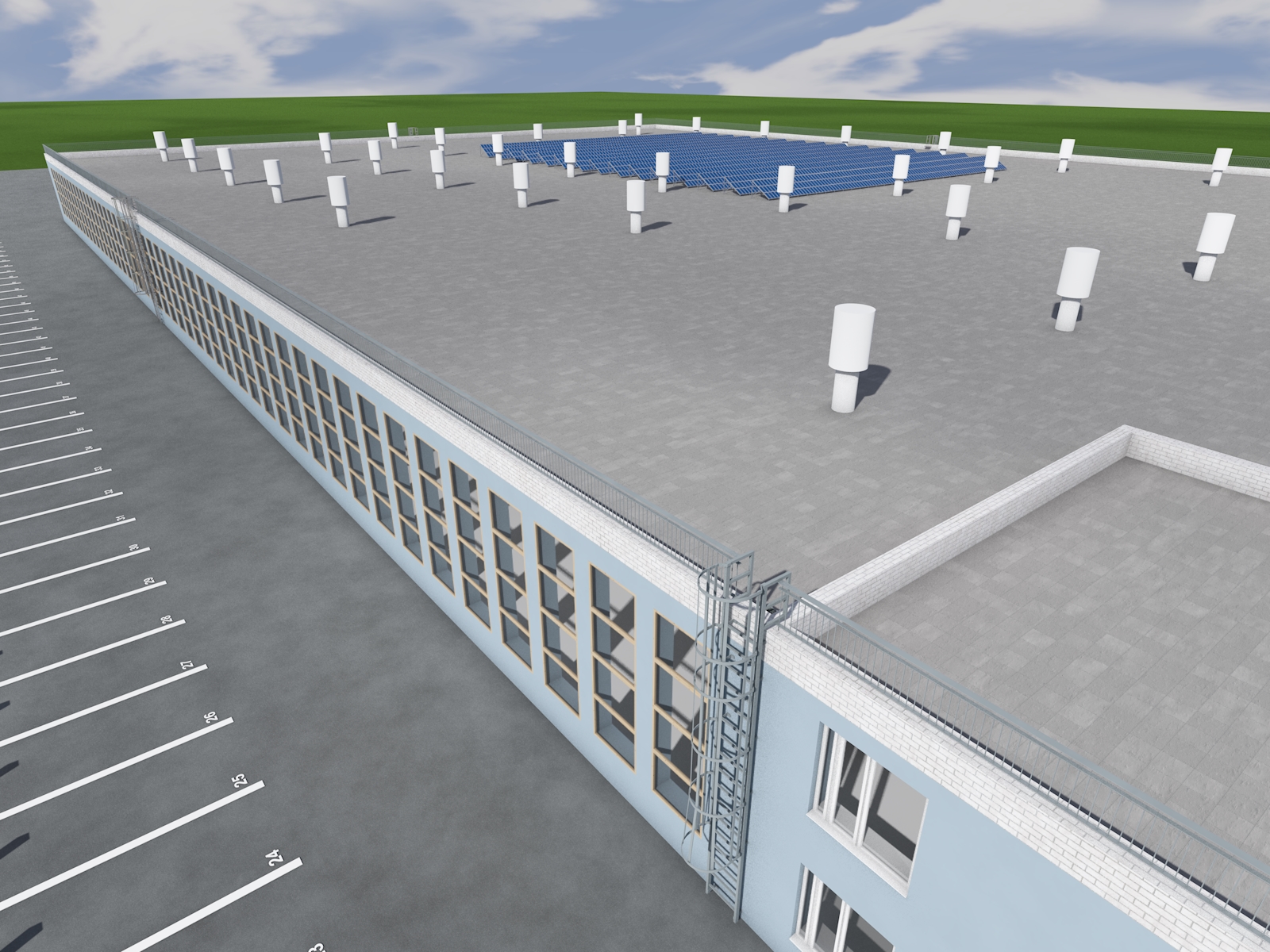

В крыше основного склада предлагается предусмотреть отверстия для освещения основного здания склада с помощью "световых колодцев".

Проектная документация складского комплекса подлежит обязательному прохождению экспертизы.



Технические характеристики каждого здания складского комплекса
(уточняются по результата инженерно-геологических исследований, исходных данных об условиях эксплуатации и пожеланий заказчика).



В основе идеологии складского комплекса - строительство здания прямоугольной формы с размерами в осях около 100,0 м. х 79,3 м. и высотой около 6,6 м.

В здании запроектировано двухэтажная офисная часть, под которой запроектирован подвал.

Строительство складского комплекса предлагается вести в один этап.

Класс энергоэффективности здания В+.

Фундамент – железобетонная плита толщиной 400 мм.

Перекрытия офисной части здания – железобетонные плиты толщиной 200 мм.
Наружные стены подземной части – цокольные керамзитобетонные панели толщиной 600 мм с внутренним слоем утеплителя из пенополистирола толщиной 100 мм.
Наружные стены – кирпичные толщиной 500 мм. или железобетонные плиты.

Внутренние стены – кирпичные толщиной 500 мм или железобетонные.
Перегородки офисной части здания – гипсобетонные панели толщиной 180 мм. или стеклянные.
Лестничные марши – сборные железобетонные марши и площадки.
Вентиляционные блоки – железобетонные панели толщиной 300 мм.
Санузлы – сборные из гипсобетонных перегородок и сантехкабины заводского изготовления.
Окна – двухкамерный стеклопакет в одинарном переплете ПВХ
Система отопления – состоит из стальных водогазопроводных труб по ГОСТ 3262-75* и стальных электросварных труб по ГОСТ 10704-1.

Нагревательные приборы – чугунные радиаторы. Теплоносителем является горячая вода с параметрами 95-70*С.
Вентиляция:

  • в офисной части здания - приточно-вытяжная с естественным побуждением;

  • в складской части - принудительная.

Теплоснабжение - схема теплоснабжения закрытая.

Сети запроектированы из стальных электросварных труб по ГОСТ 10705-80 для системы теплоснабжения, стальные водогазопроводные оцинкованные по ГОСТ 3262-75*ДЛ системы ГВС.

Водоснабжение – источником водоснабжения является существующий квартальный водопровод.

Дождевые и талые воды предлагается собирать в емкости, размещенной в подвале здания с целью ее дальнейшей очистки и использовании в технических целях.

Для обеспечения требуемого напора проектом предусмотрена насосная установка.

Для учета водопотребления на вводе в здание запроектирован водомерный узел со счетчиком.

Предусмотрен учет водопотребления каждого здания складского комплекса счетчиками.

Проектом предусмотрены раздельные системы хозяйственно-питьевого и противопожарного водоснабжения. Приготовление горячей воды осуществляется в котельной, температура горячей воды составляет 60-40 °С.

Проектом предусмотрены системы хозяйственно-бытовой, дождевой канализации и дренаж из приямков;
Электроснабжение – I и II категории надежности.

Проектом предусмотрено устройство рабочего, аварийного, эвакуационного и ремонтного освещения.

Для освещения помещений предусмотрены светильники с энергосберегающими лампами. Напряжение рабочего, аварийного и эвакуационного освещения ~220 В.

Для наружного освещения всего комплекса и освещения внутри каждого здания предлагается использовать светодиодные прожекторы.
Пожарная сигнализация – подсистема пожарной сигнализации предусматривает установку автономных дымовых пожарных извещателей в помещениях здания, кроме санузлов и «мокрых» помещений.

Пожарные извещатели предназначены для выдачи звуковых и световых сигналов при предельном пороге задымления помещения.

Проектом предусмотрены звуковая и речевая зонная система оповещения в каждом здании и в комплексе в целом.

В складской части каждого здания предлагается установить комбинированную автоматическую систему пожаротушения: спринклерную и порошковую.



Примечание

  • По желанию возможна разработка 3D поэтажных планов каждого этажа полностью или фрагментарно.

  • Рекомендуется заказ разработки 3D интерьера помещений коммерческих помещений

  • На стадии архитектурного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должна решать данная гостиница.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку архитектурного проекта склада.



Основные возможные варианты компоновки и доработки базового варианта проекта многофункционального складского комплекса:

  • Возможно проектирование складского комплекса, состоящего из любого числа базовых домов.

  • Возможно соединение базовых домов надземным или подземными переходами.

  • Увеличение или уменьшение базовой длины склада.

  • Многочисленные варианты планировок этажей.

  • Доработка проекта для строительства в любых климатических условиях.

  • Многочисленные варианты колористики здания.

  • Изменение площади и внешнего вида основного входа.

  • Доработка подвала и его функционального назначения.

  • Доработка внутренней геометрии и дизайна окон.

  • Изменение фасадов дома.

  • Любые иные пожелания заказчика, с учетом базовых архитектурно-конструктивных решений дома.

Варианты компоновки и доработки проекта выполняются на основе технического задания заказчика и по предоплате работ.





Для приобретения проекта складского комплекса свяжитесь с нами любым удобным для вас способом, указанном на сайте.
