Разворот автотранспорта











Готовый проект склада (складского комплекса) с легкосбрасываемыми конструкциями







Проект разработан как для строительства в условиях плотной городской застройки в любой стране, любого климата и экономии земли, так и в условиях отсутствия необходимости жесткой экономии земли.

Данный архитектурный проект также подходит в качестве современного многофункционального торгового центра (супермаркета).

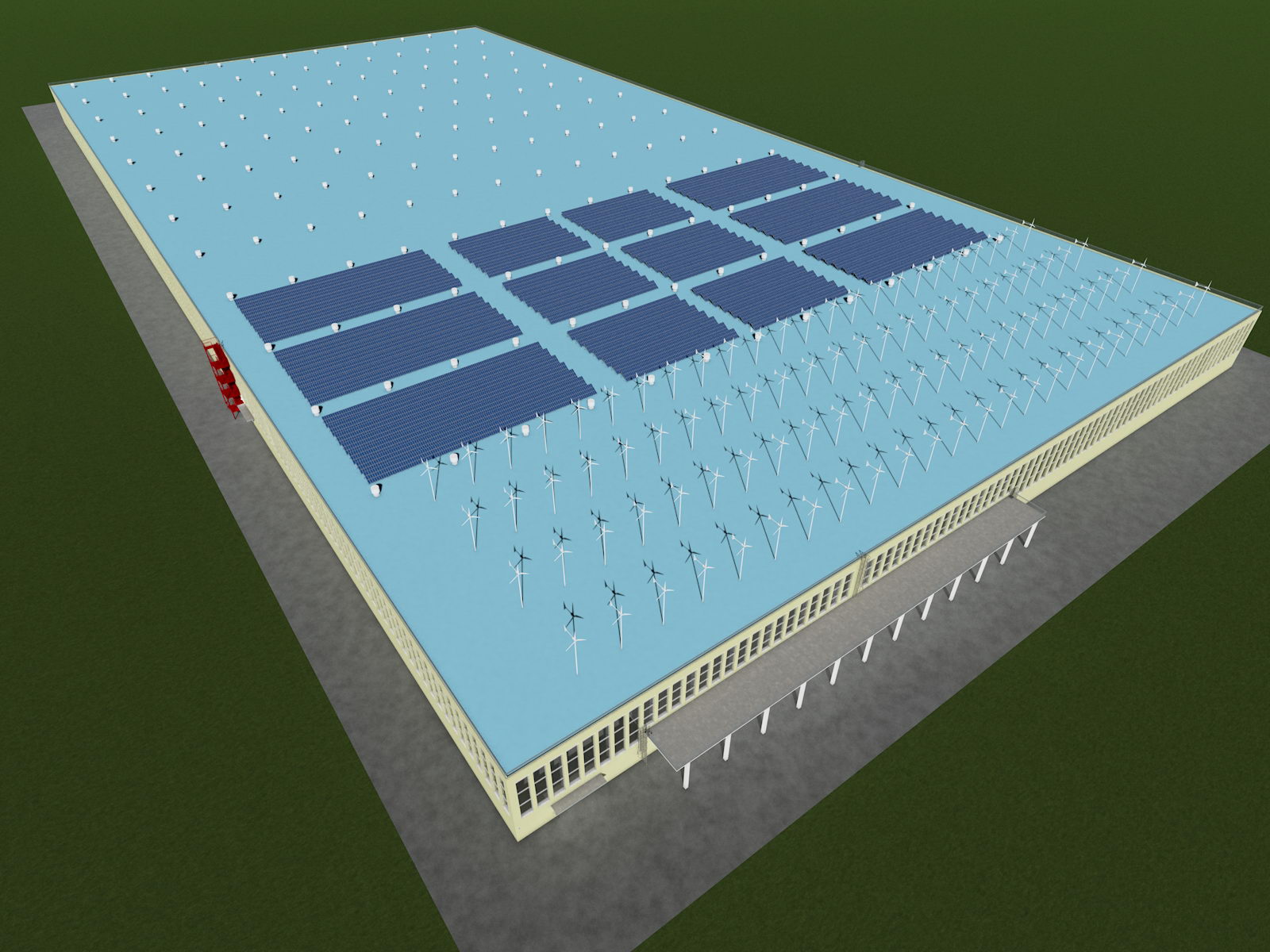

Проект склада с легкосбрасываемыми конструкциями

Проект склада с легкосбрасываемыми конструкциями





Проект склада с легкосбрасываемыми конструкциями

Проект склада с легкосбрасываемыми конструкциями

Проект склада с легкосбрасываемыми конструкциями



Проект склада с легкосбрасываемыми конструкциями



Проект склада с легкосбрасываемыми конструкциями

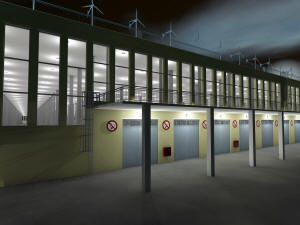

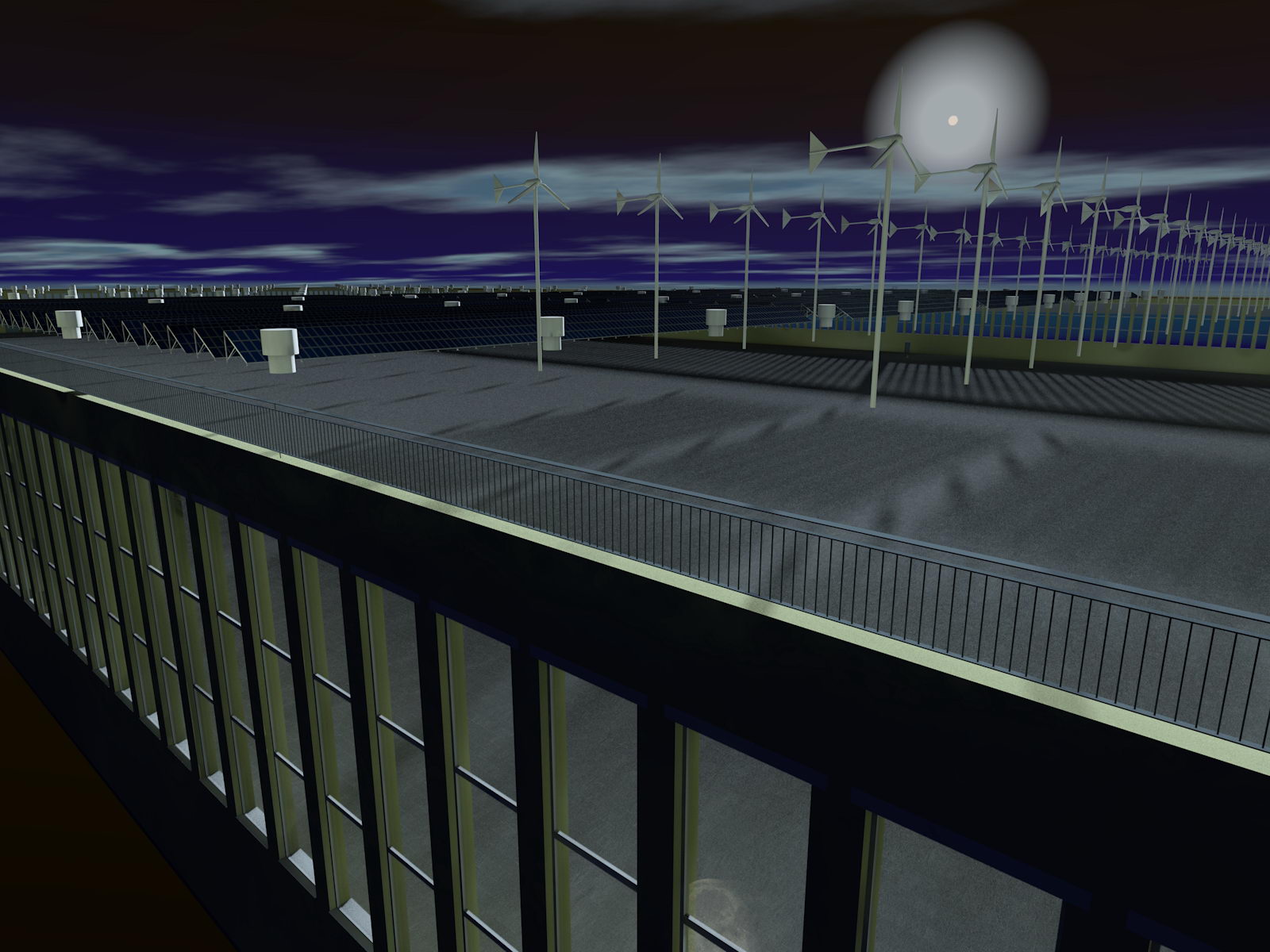

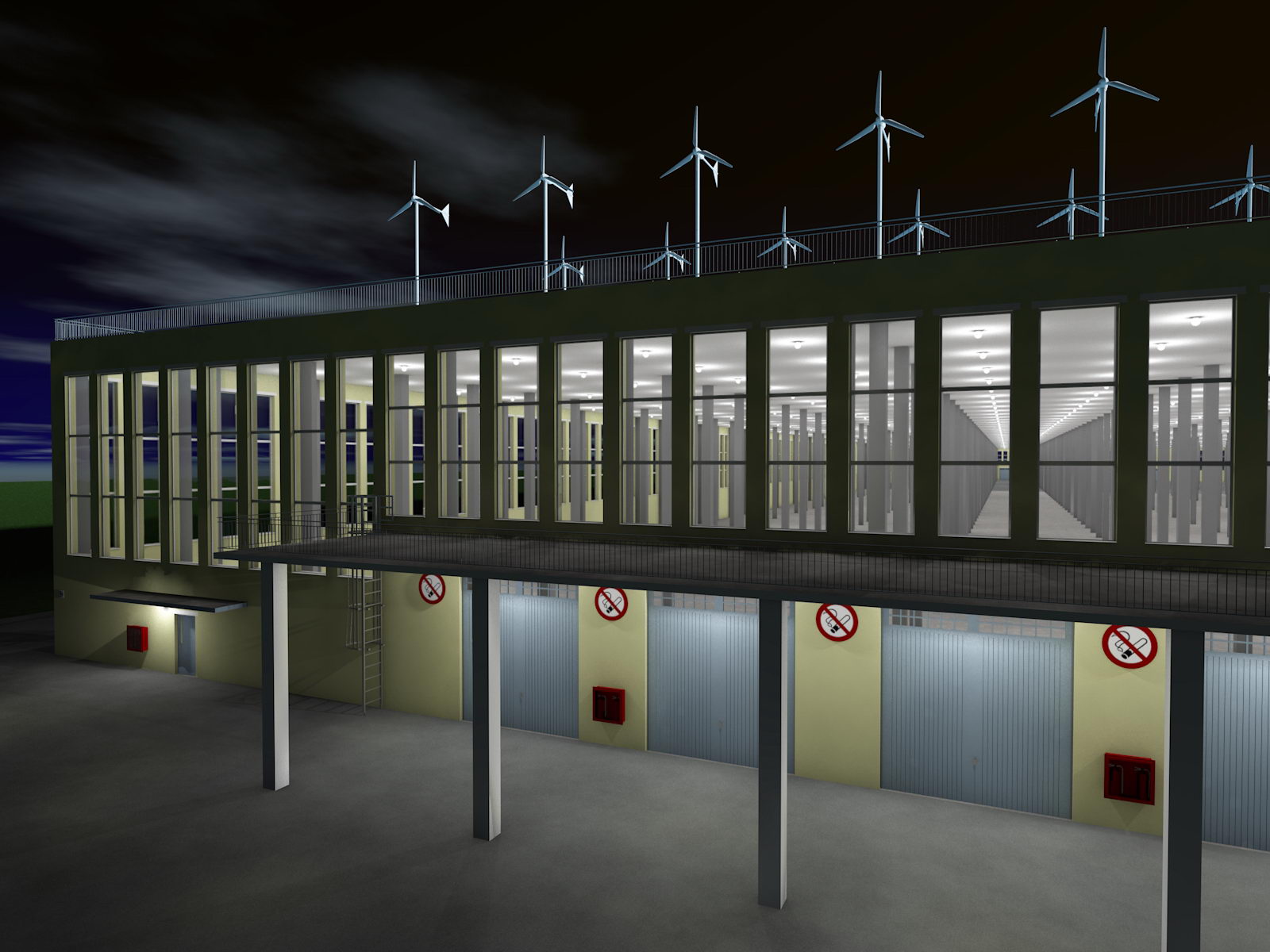

Ночной вид склада

Проект склада с легкосбрасываемыми конструкциями



Ночной вид склада



Ночной вид склада

Ночной вид склада

Ночной вид склада



Ночной вид склада

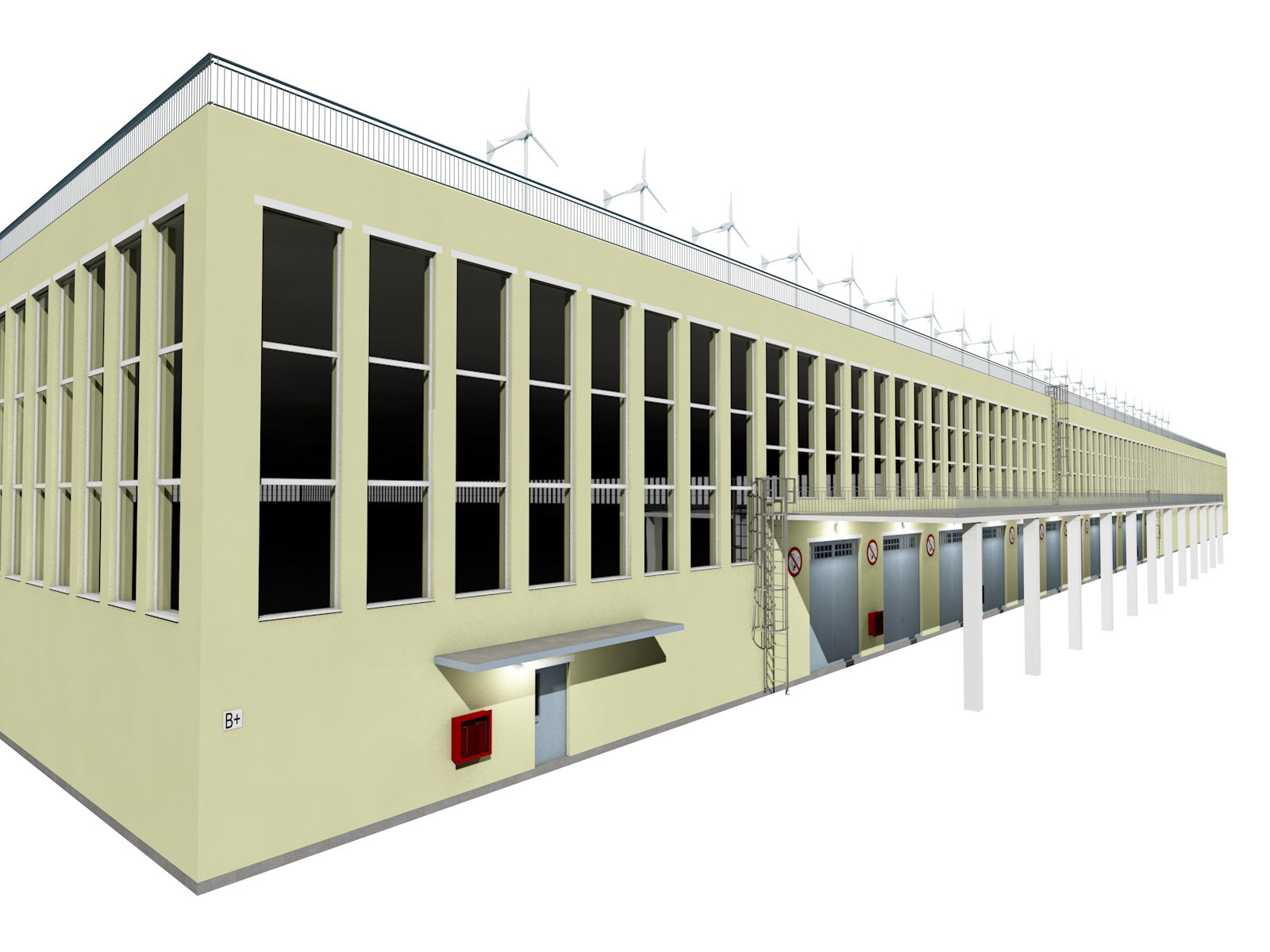

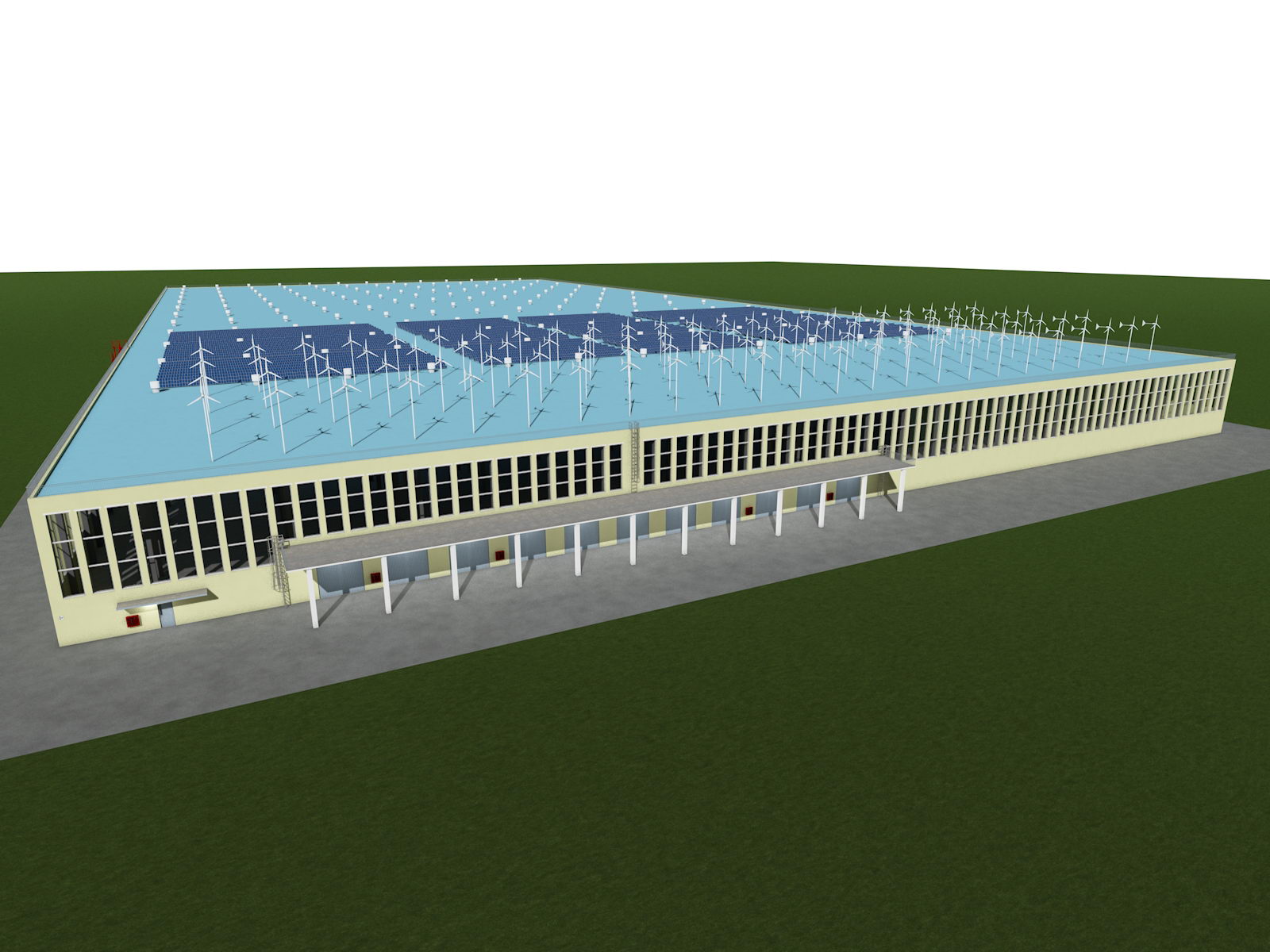

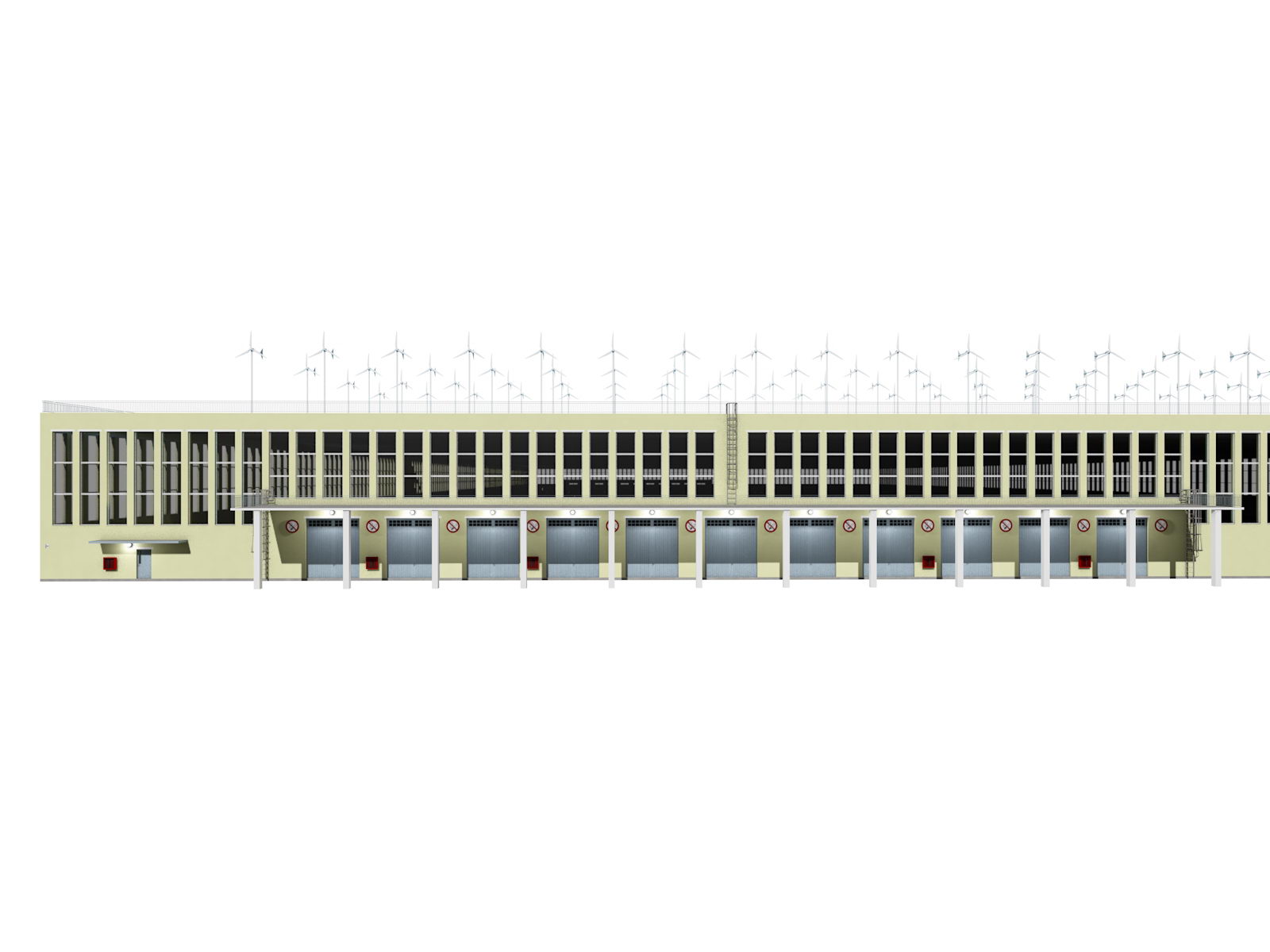

Главный фасад склада

Главный фасад склада

Главный фасад склада



Главный фасад склада

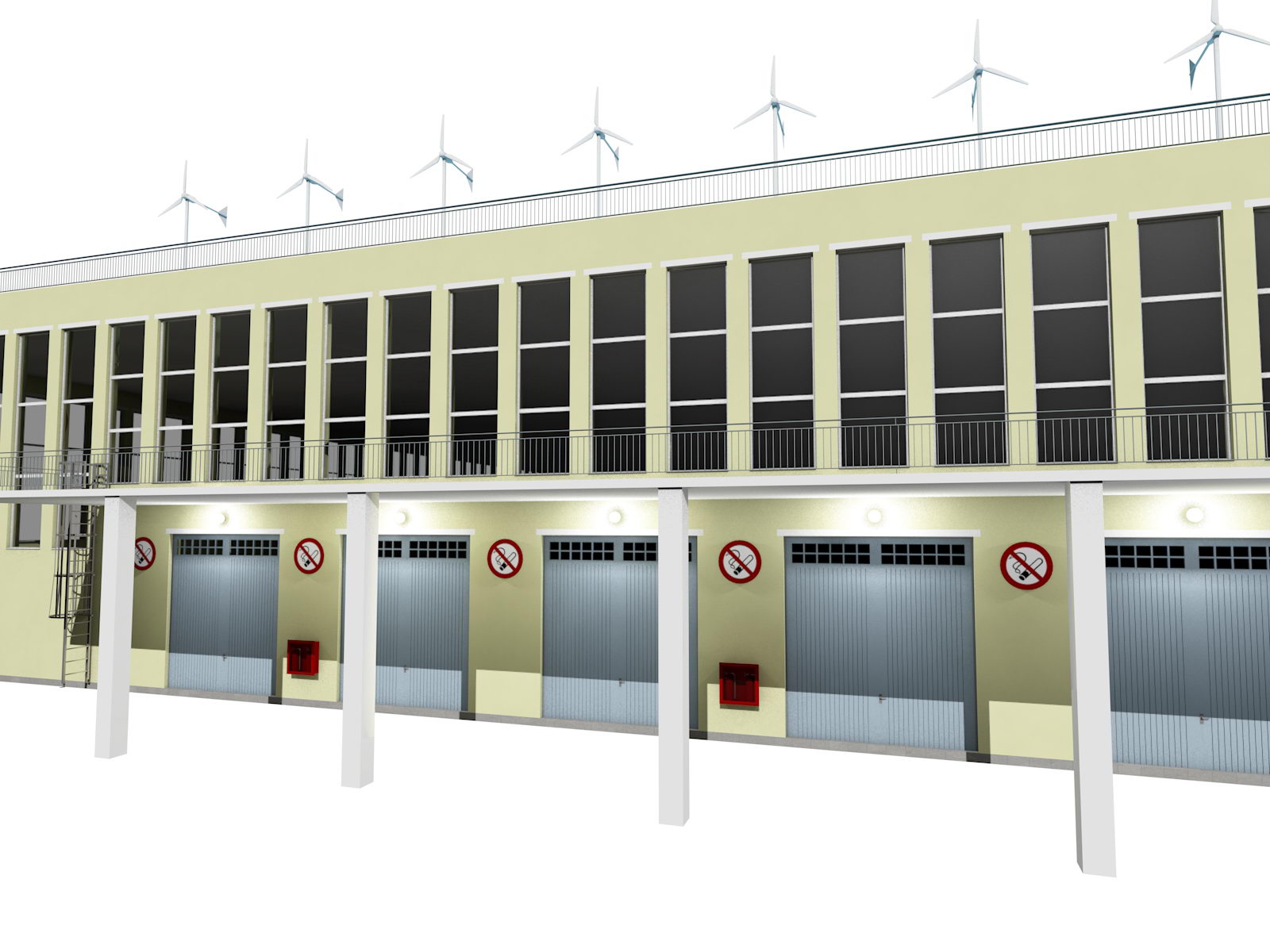

Фрагмент фасада склада

Фрагмент фасада склада

Фрагмент фасада склада



Фрагмент фасада склада

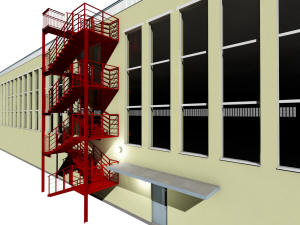

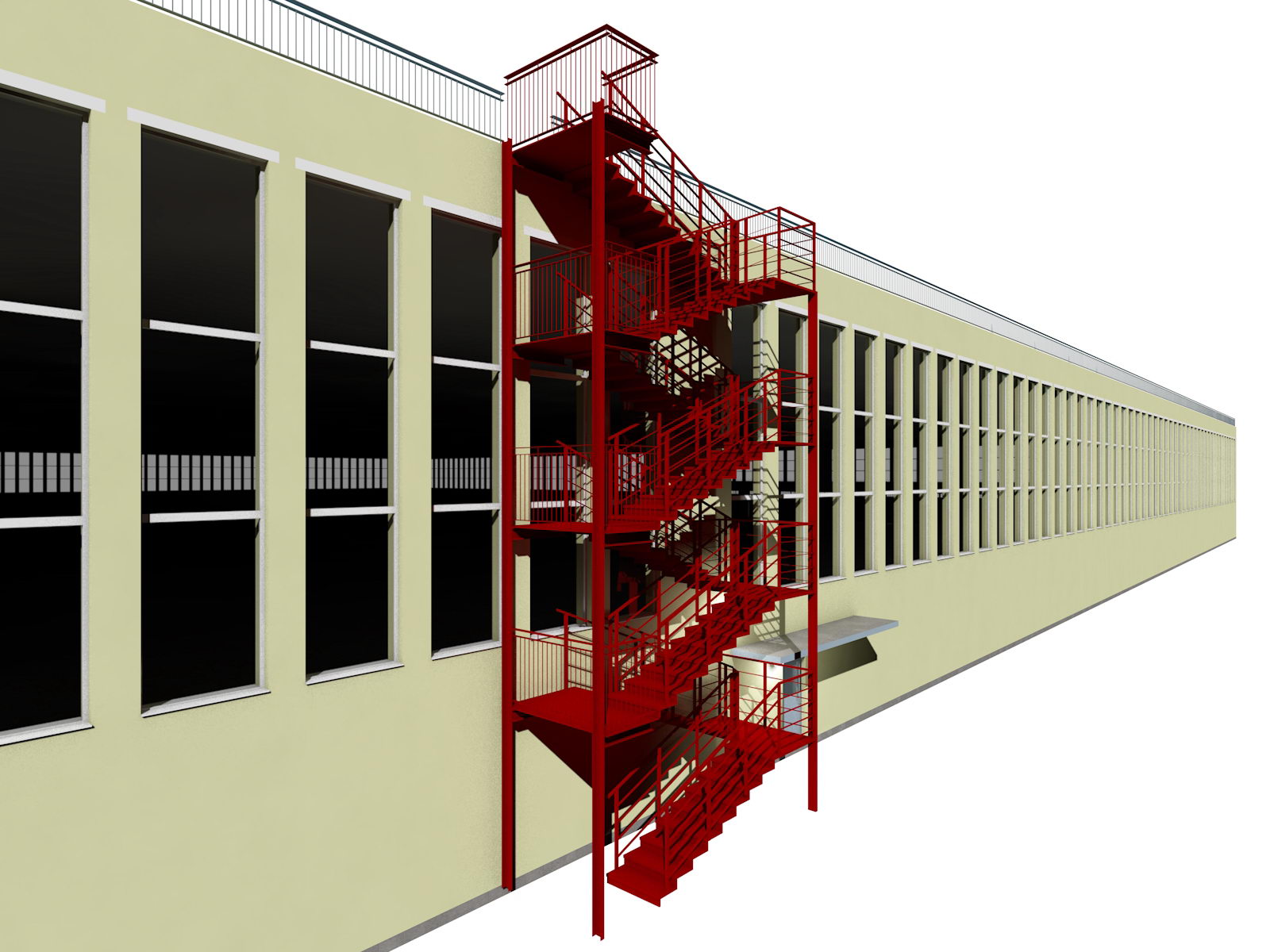

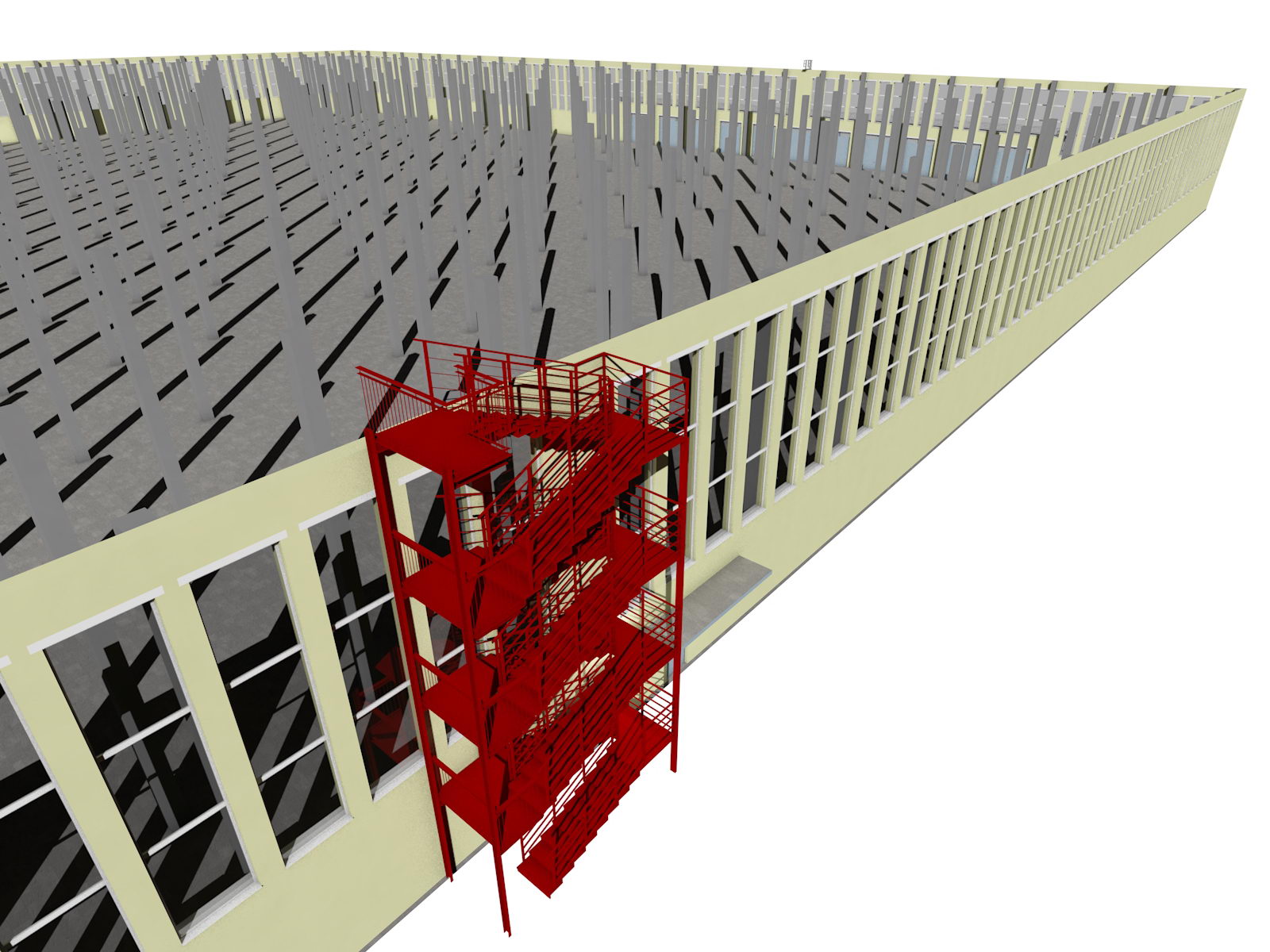

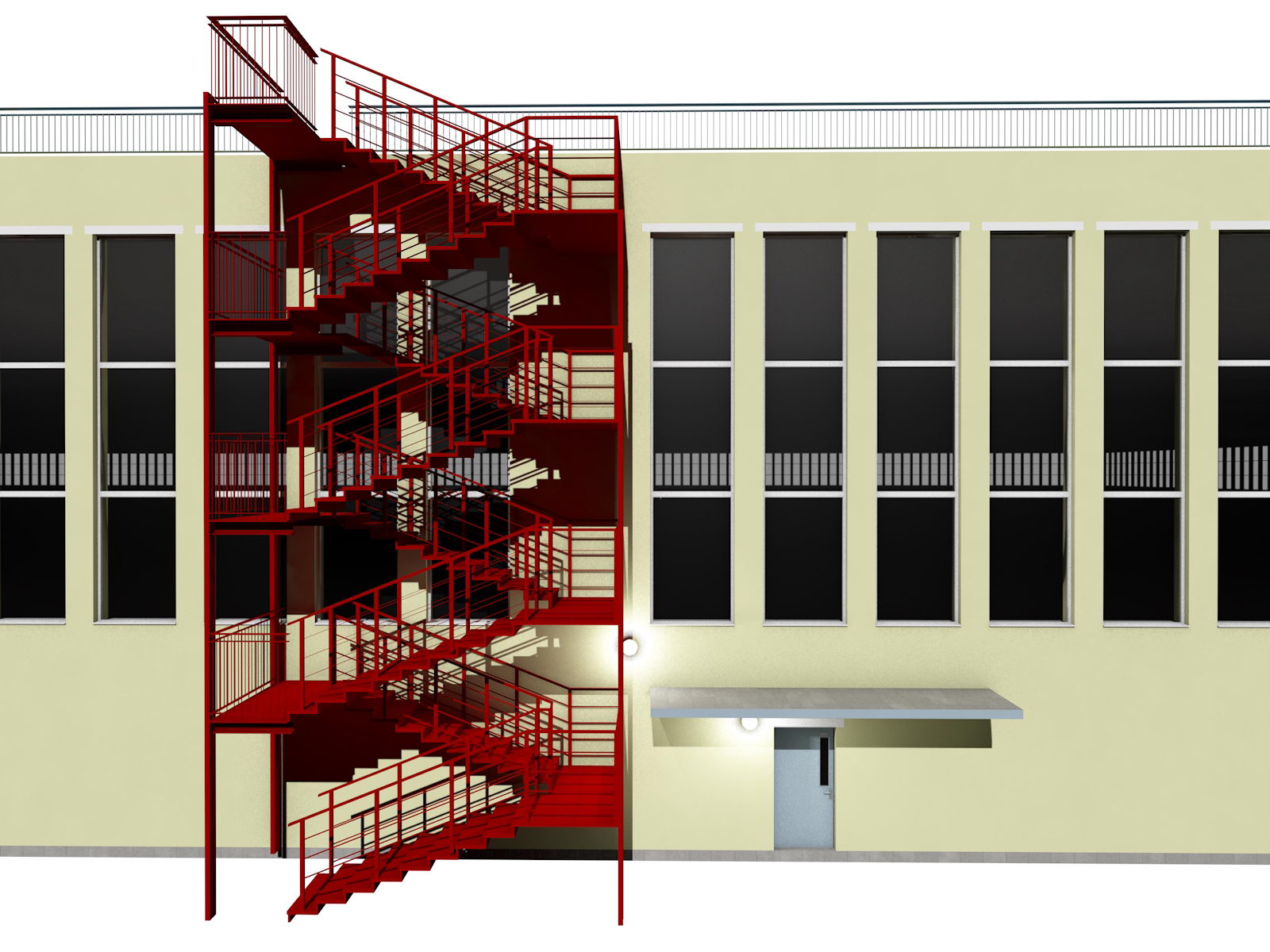

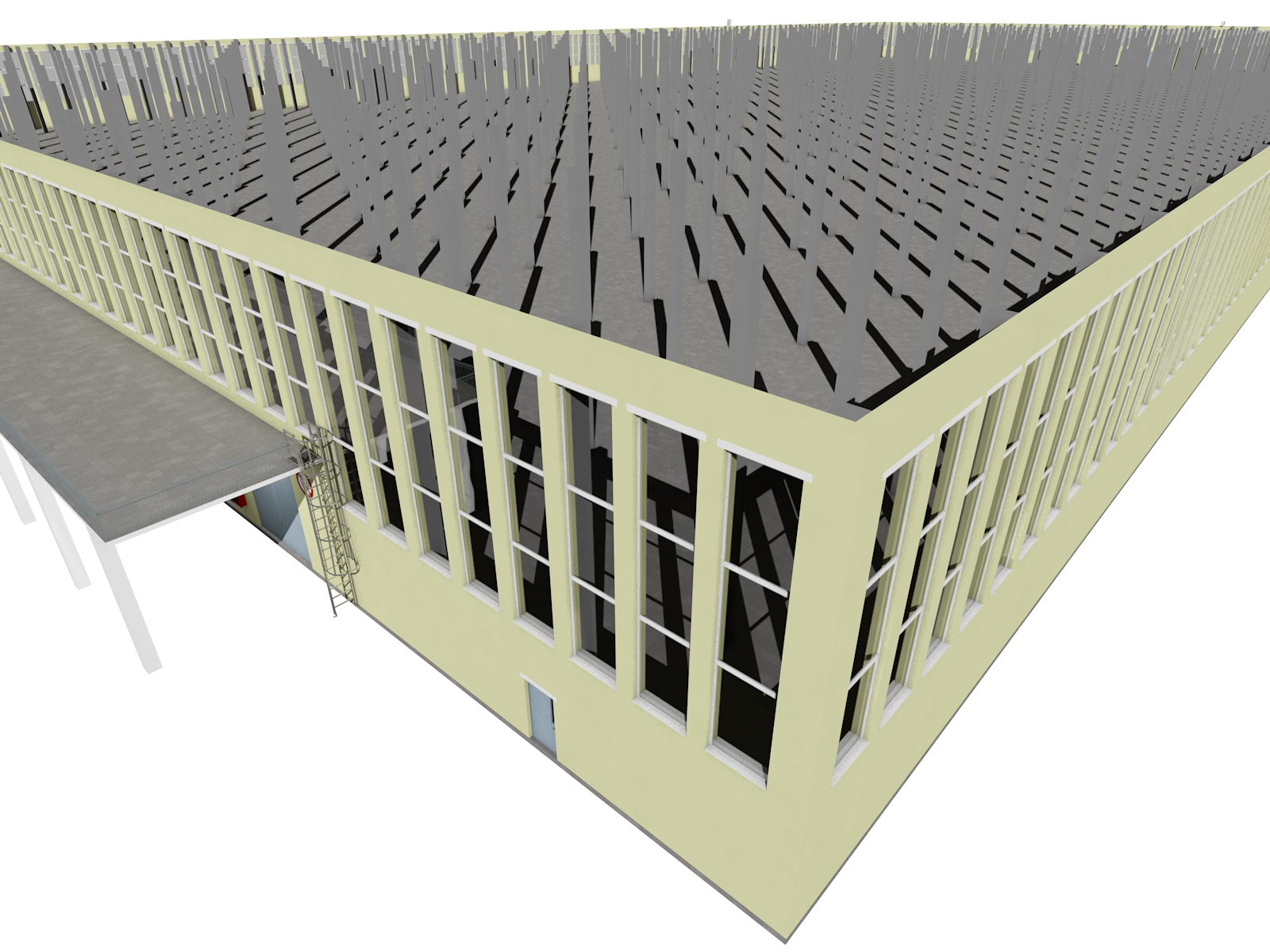

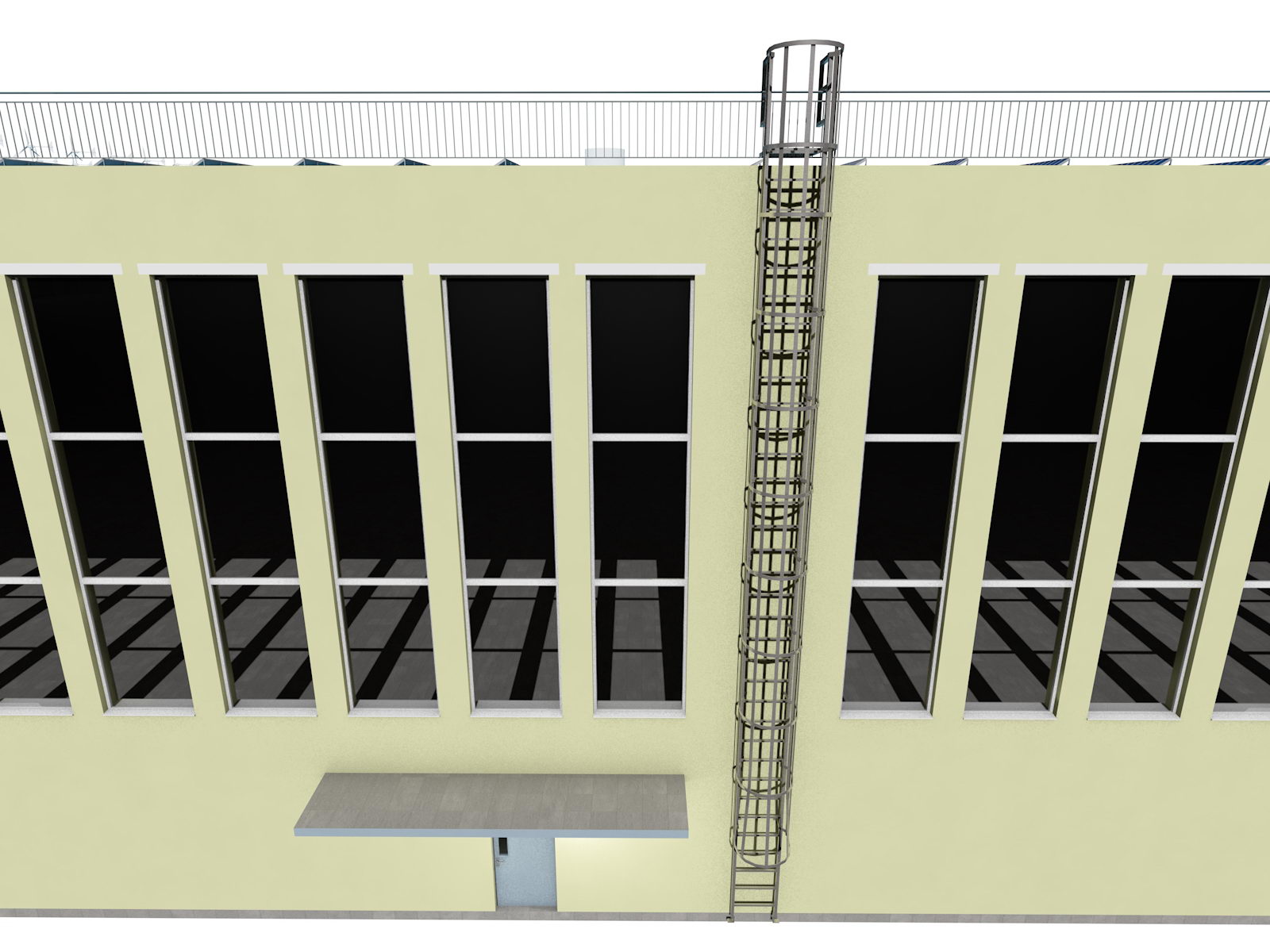

Пожарная лестница склада

Пожарная лестница склада

Пожарная лестница склада



Пожарная лестница склада



Пожарная лестница склада

Пожарная лестница склада

Пожарная лестница склада



Пожарная лестница склада

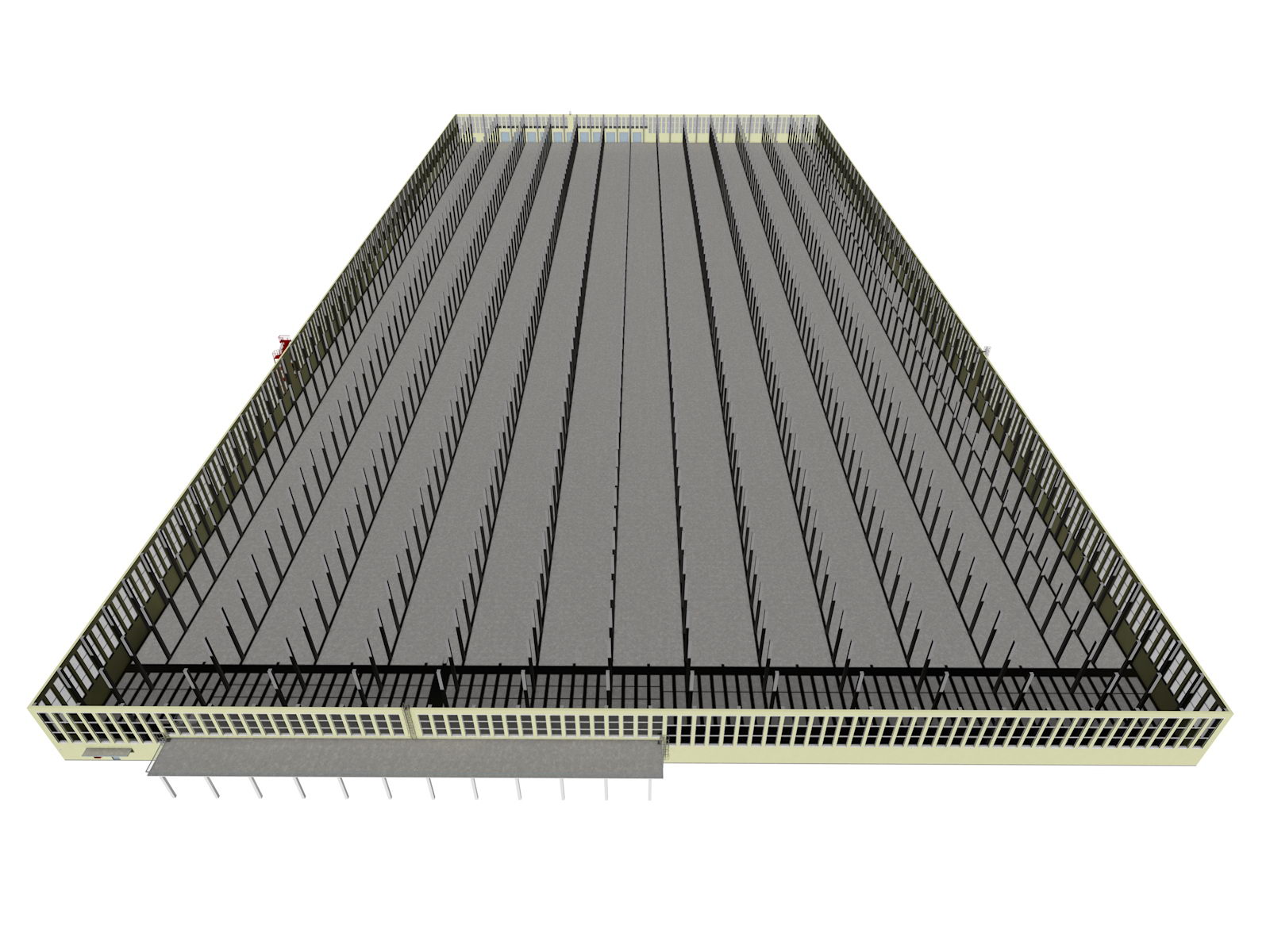

Разрез склада

Главный фасад склада (фрагмент)

Разрез склада



Главный фасад склада (фрагмент)

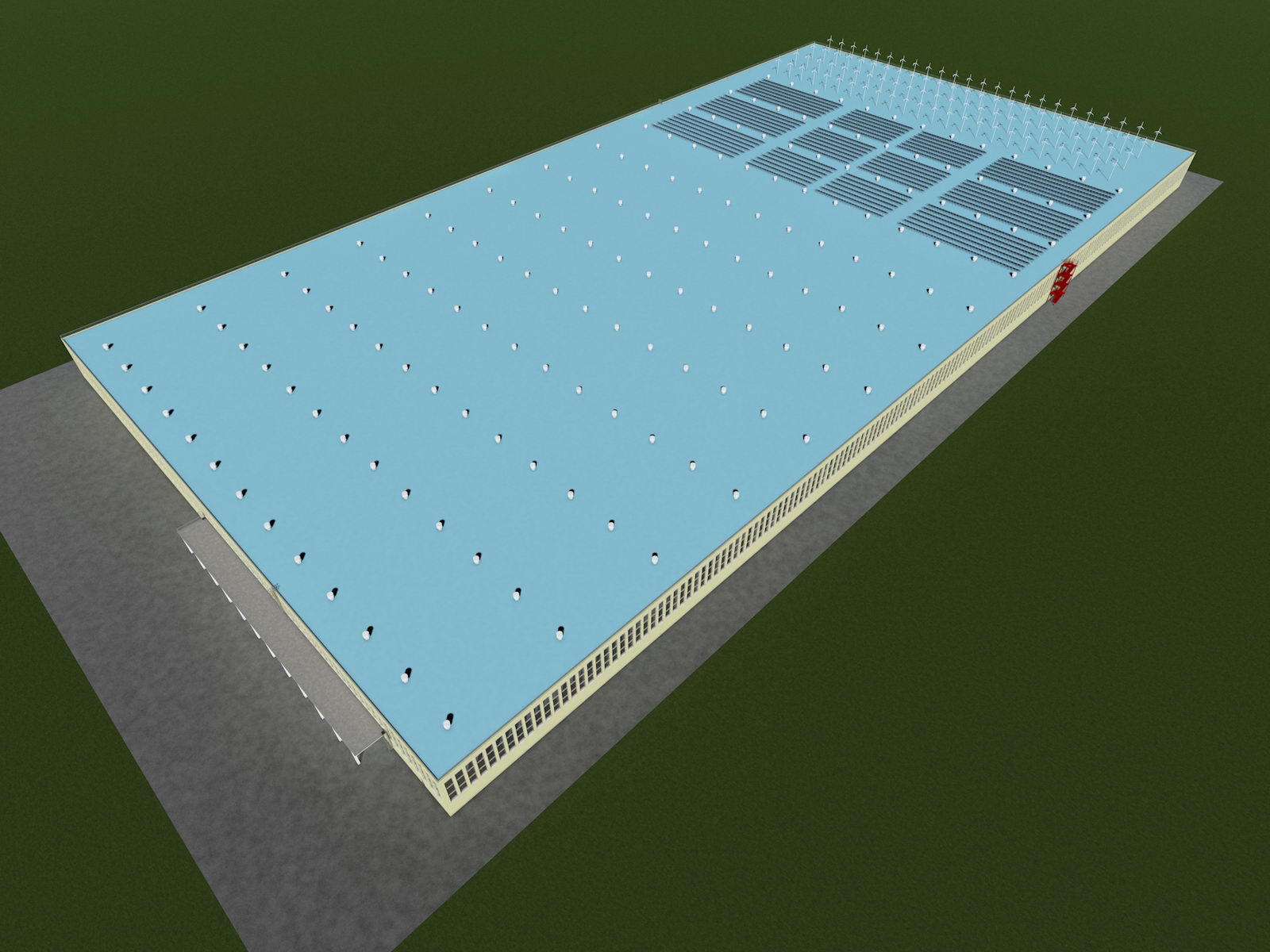

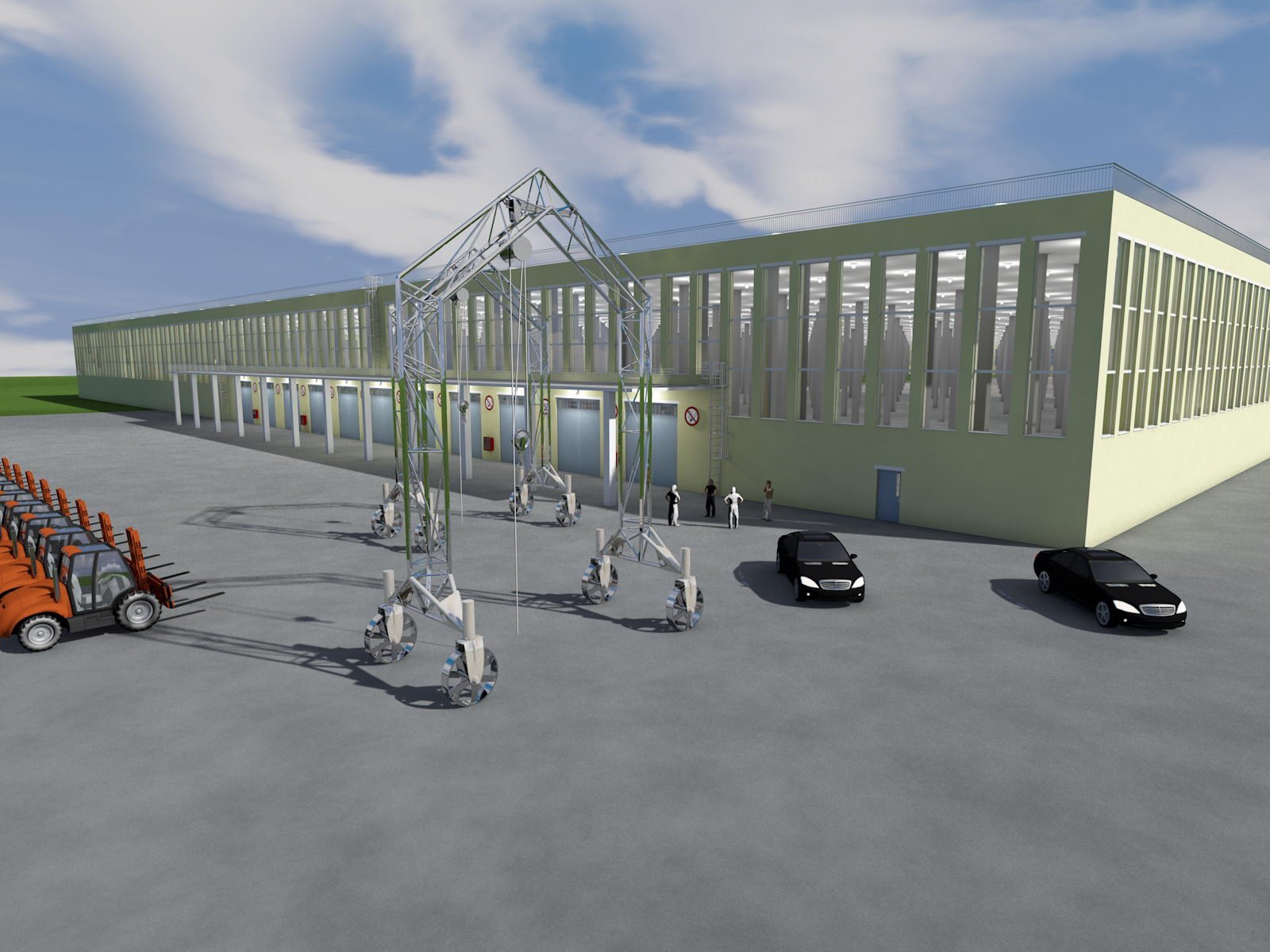

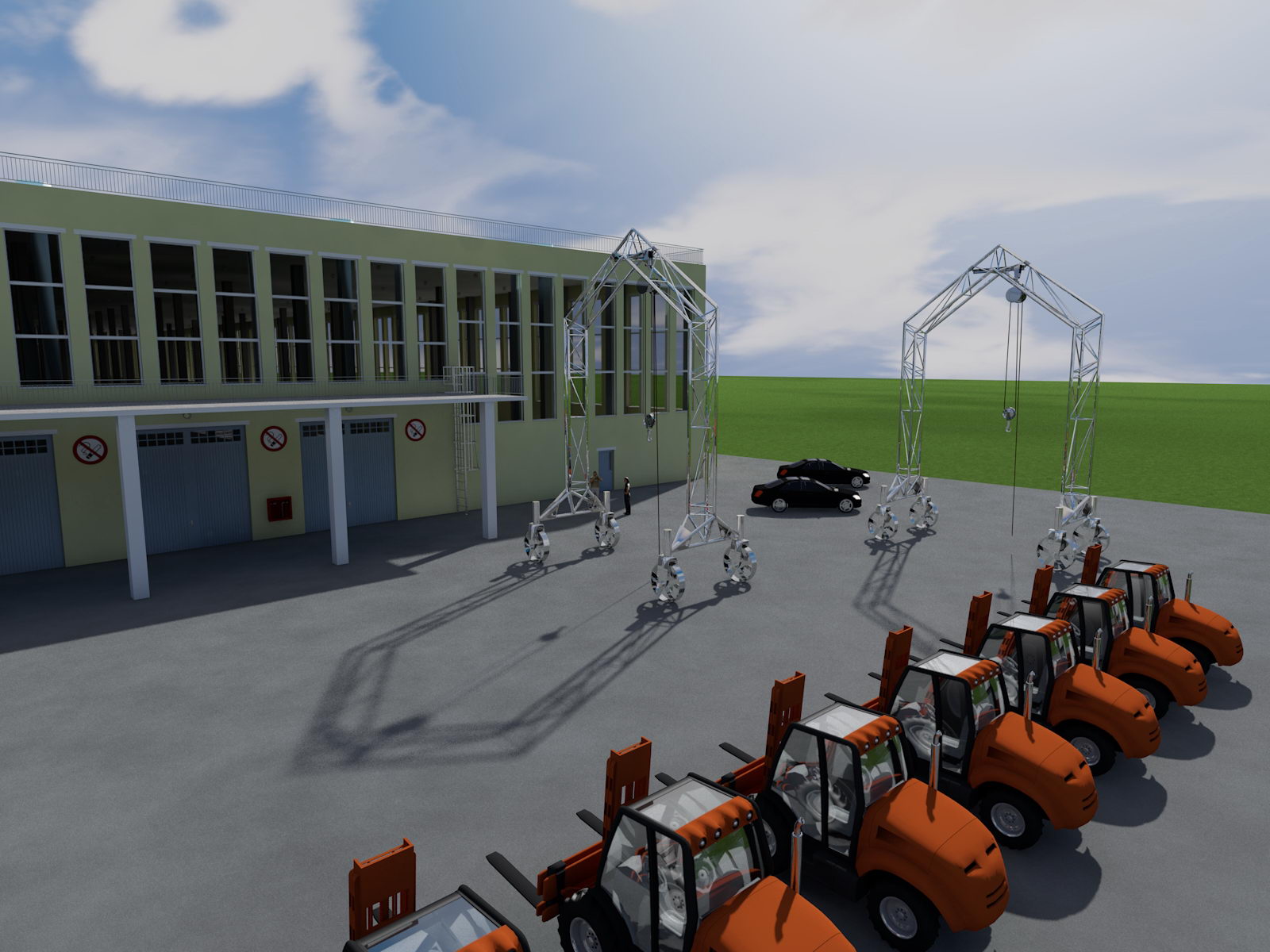

Общий вид склада

Общий вид склада

Общий вид склада



Общий вид склада

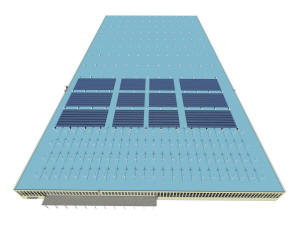

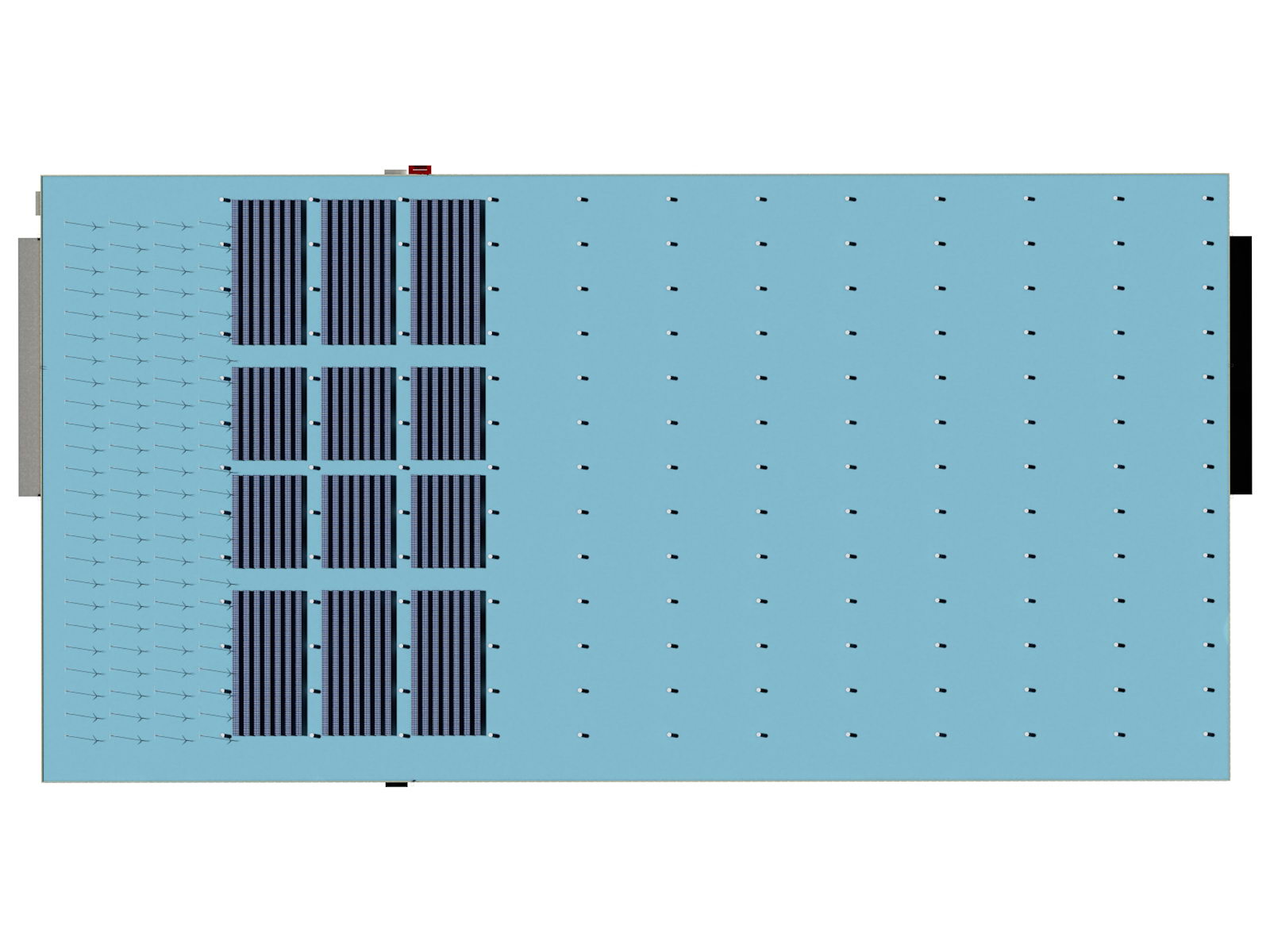

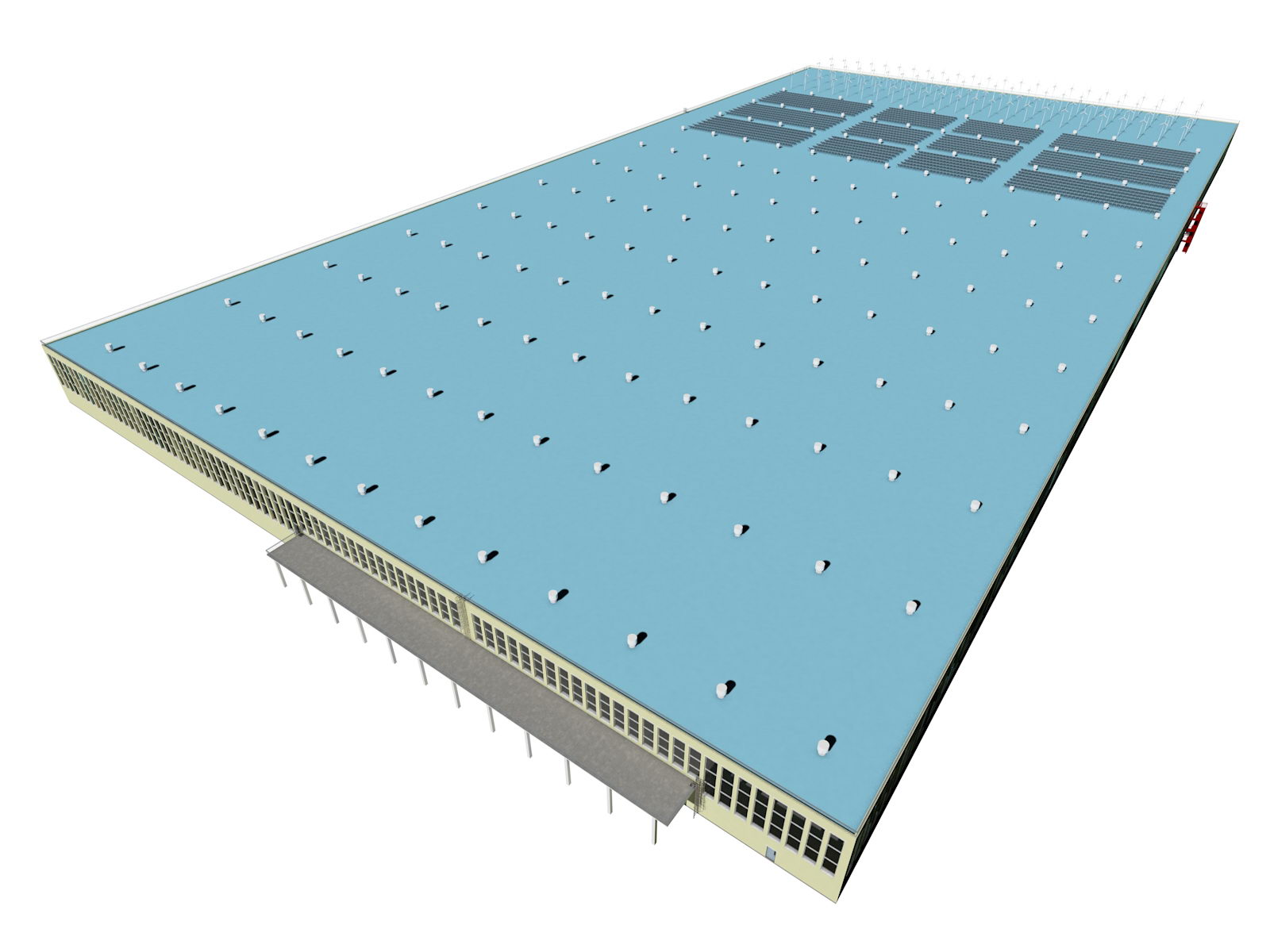

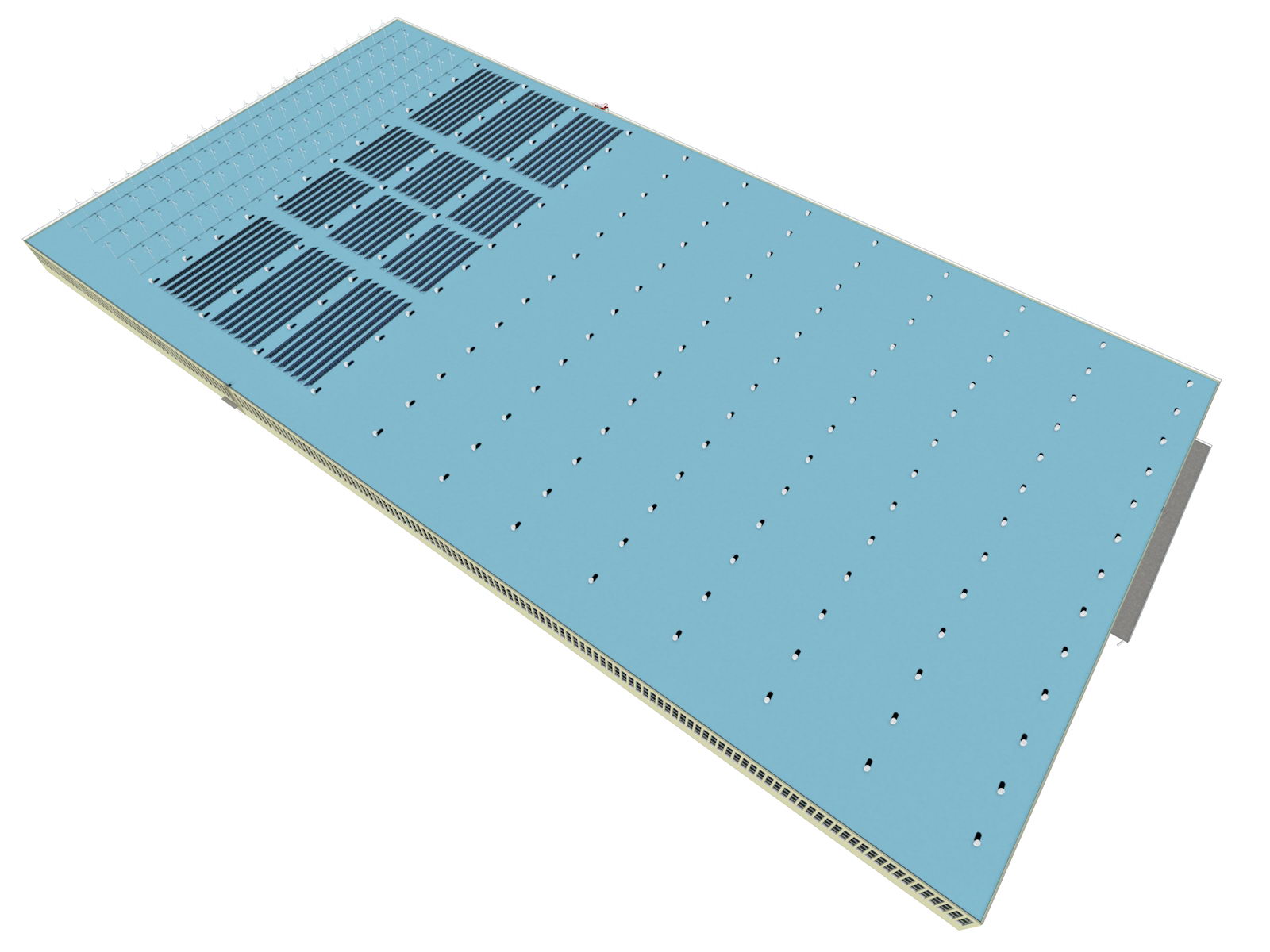

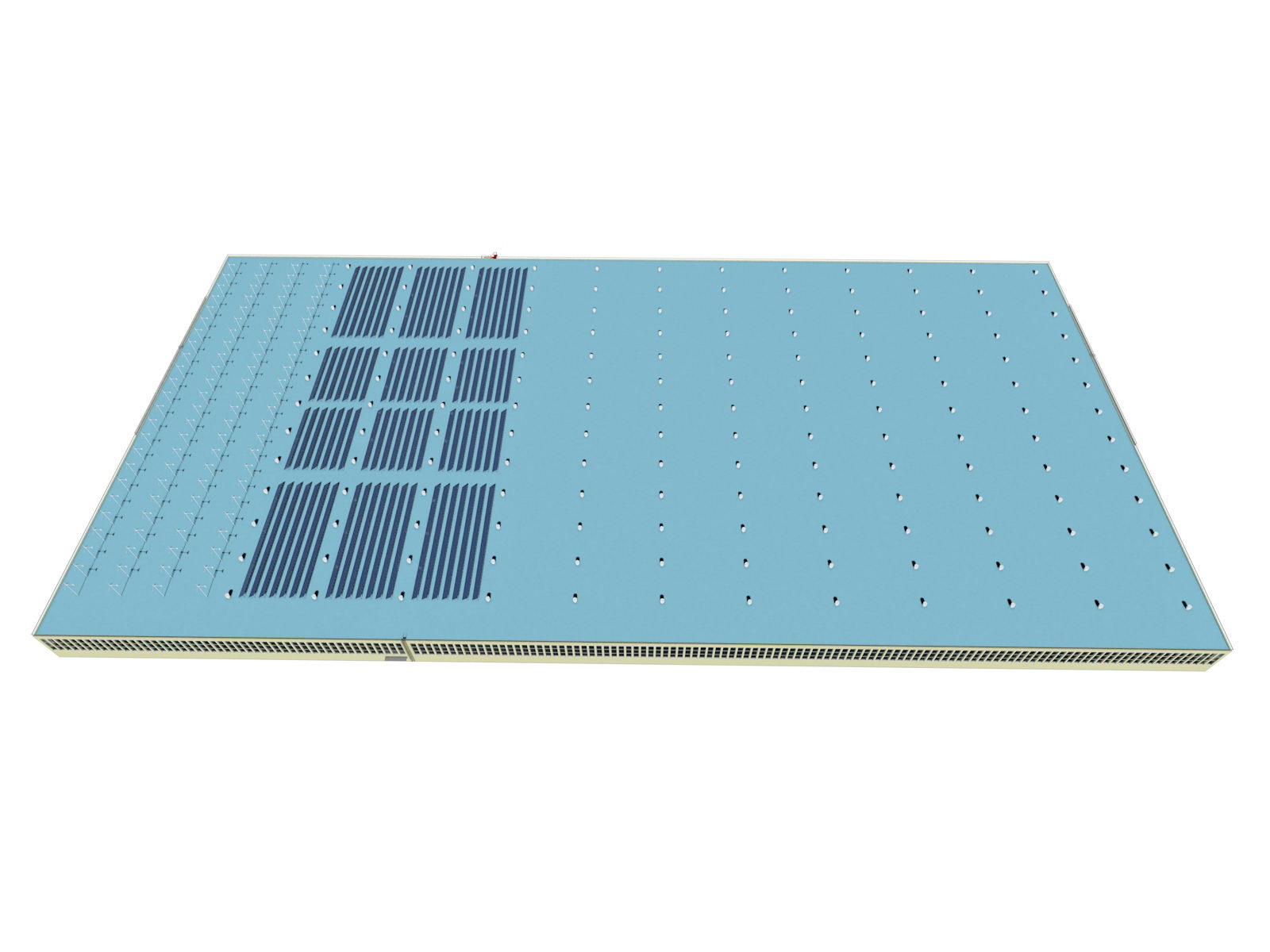

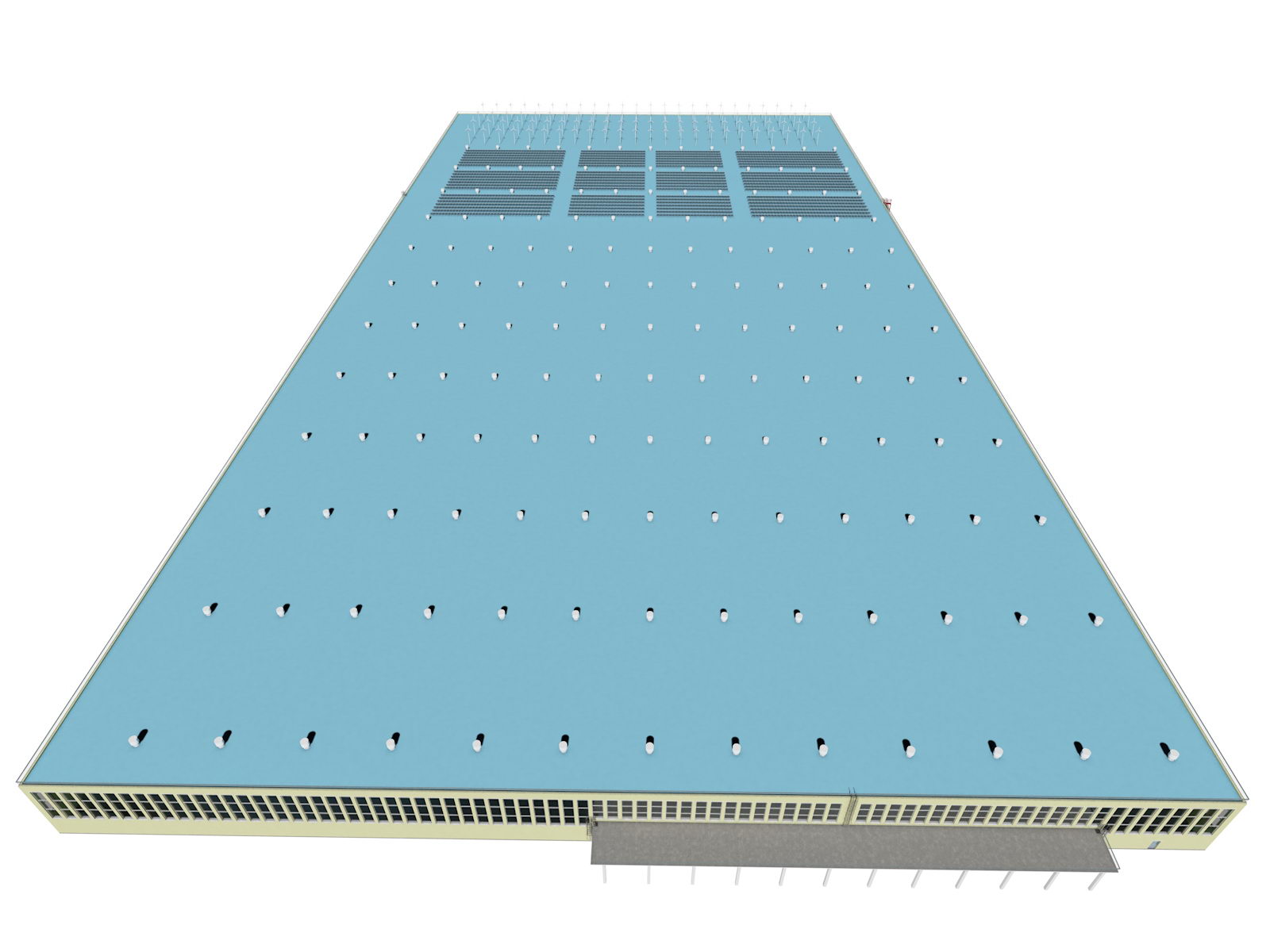

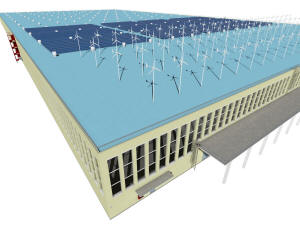

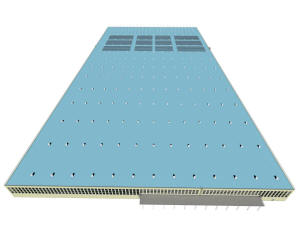

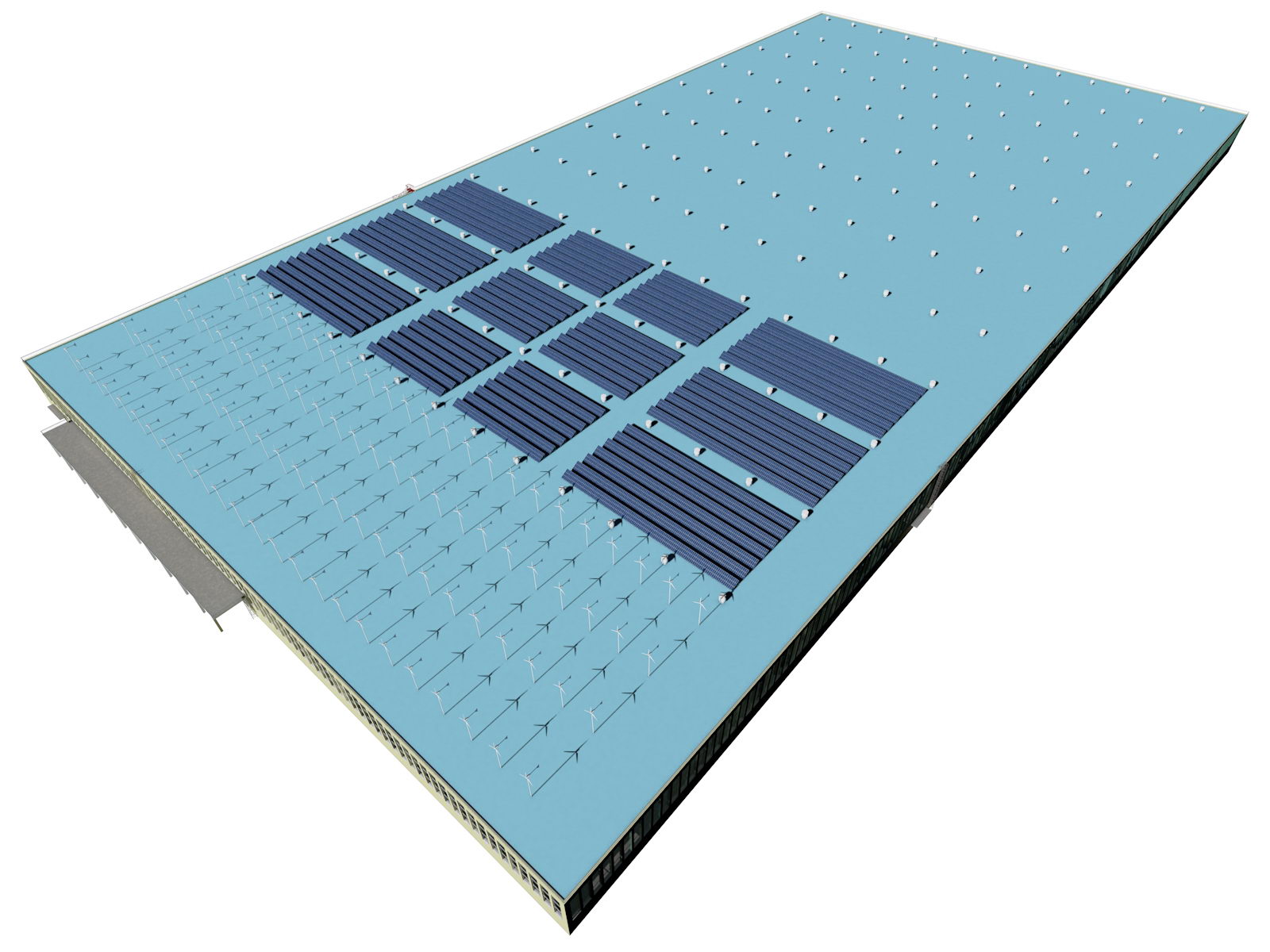

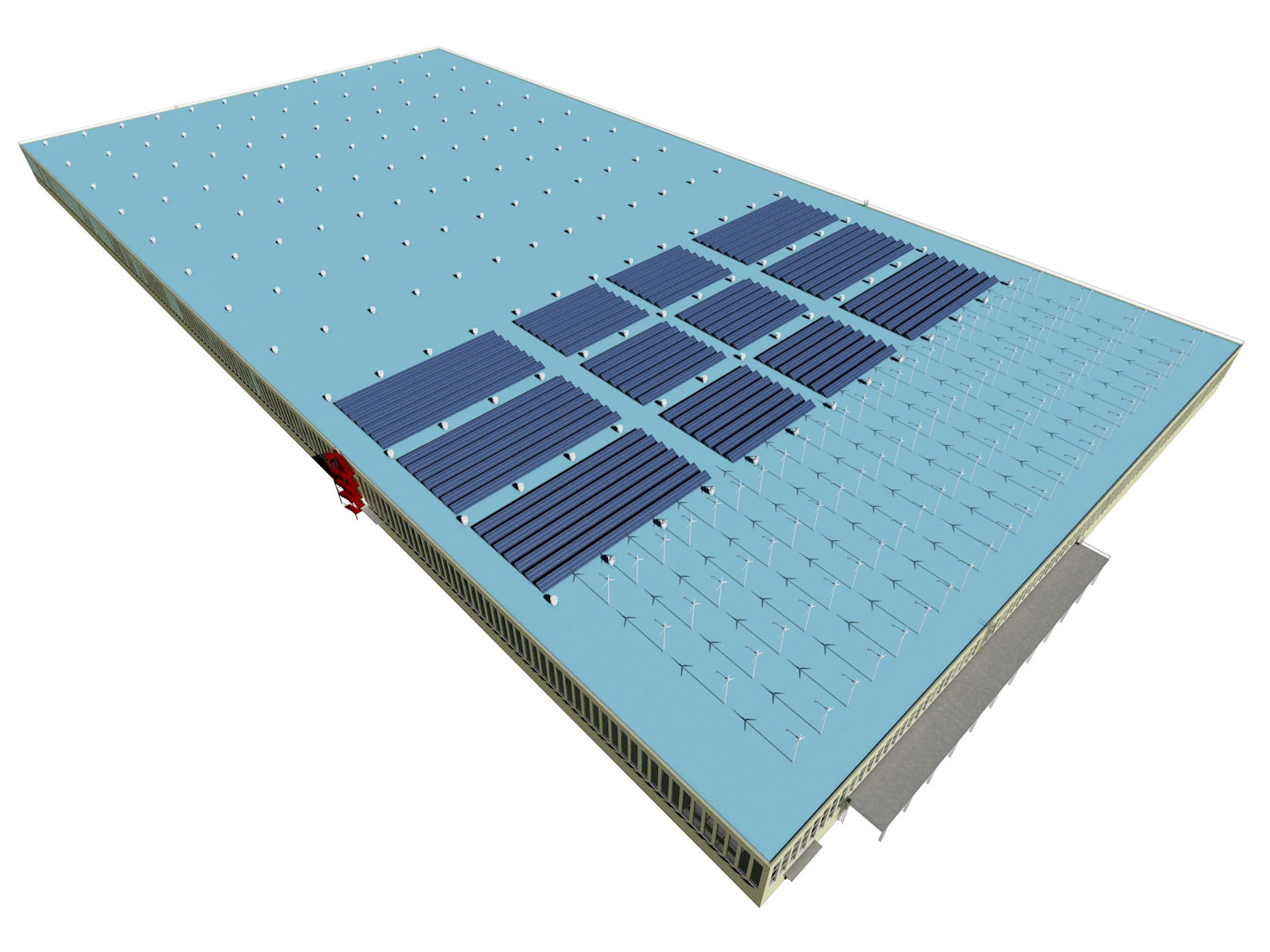

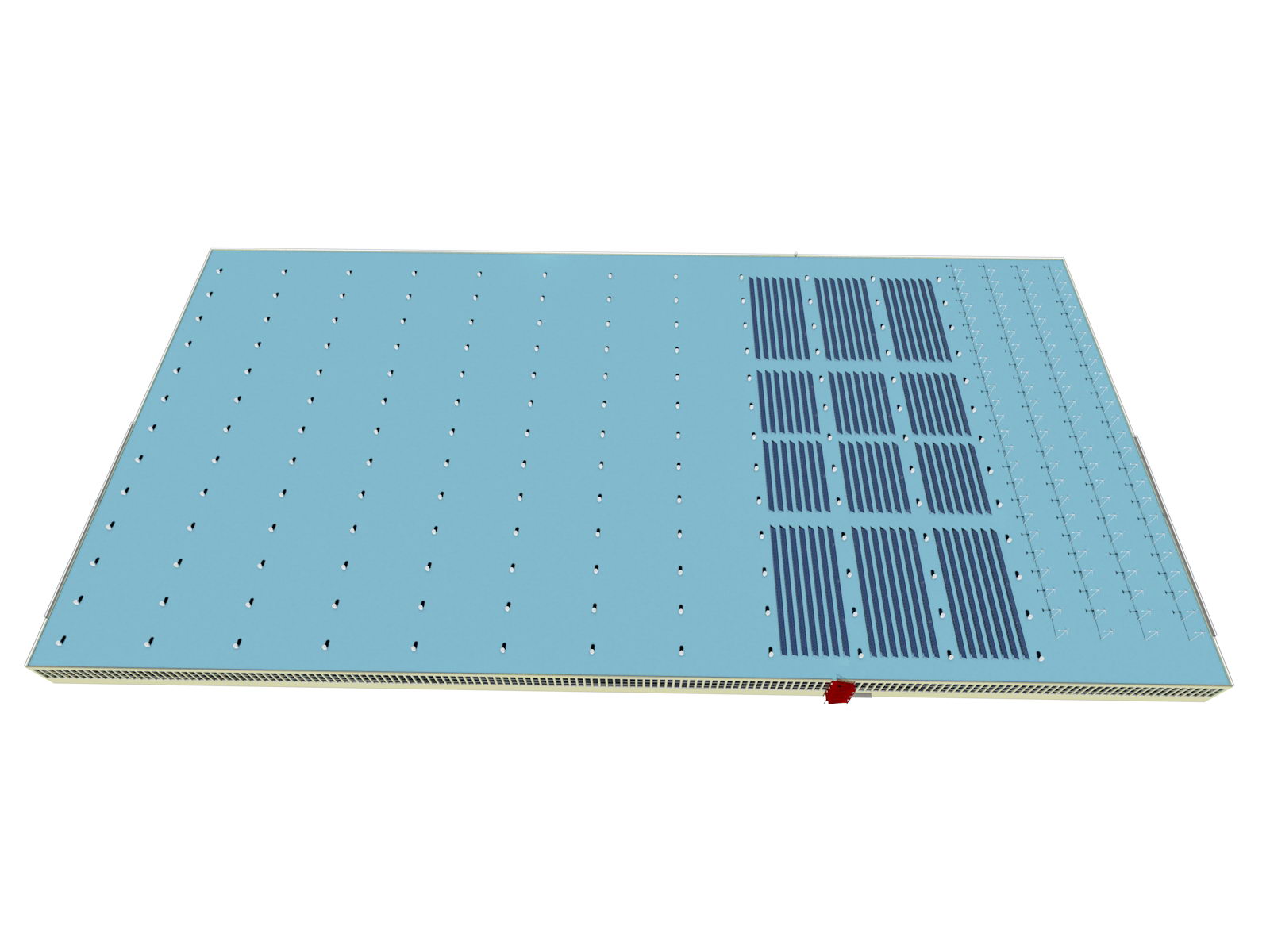

План крыши склада

План крыши склада

План крыши склада



План крыши склада



План крыши склада

План крыши склада

План крыши склада



План крыши склада



План крыши склада

План крыши склада

План крыши склада



План крыши склада



План крыши склада

План крыши склада

План крыши склада



План крыши склада

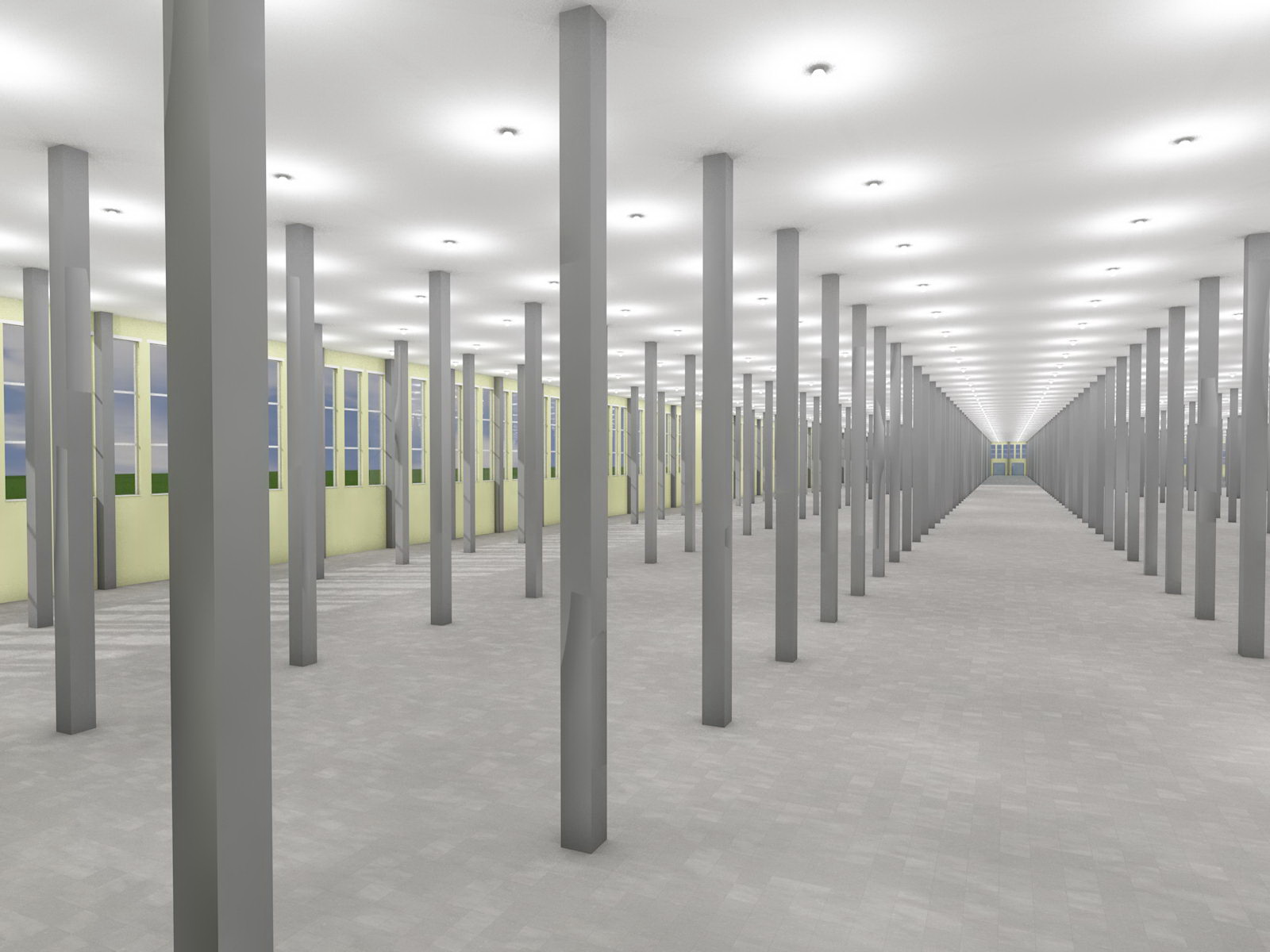

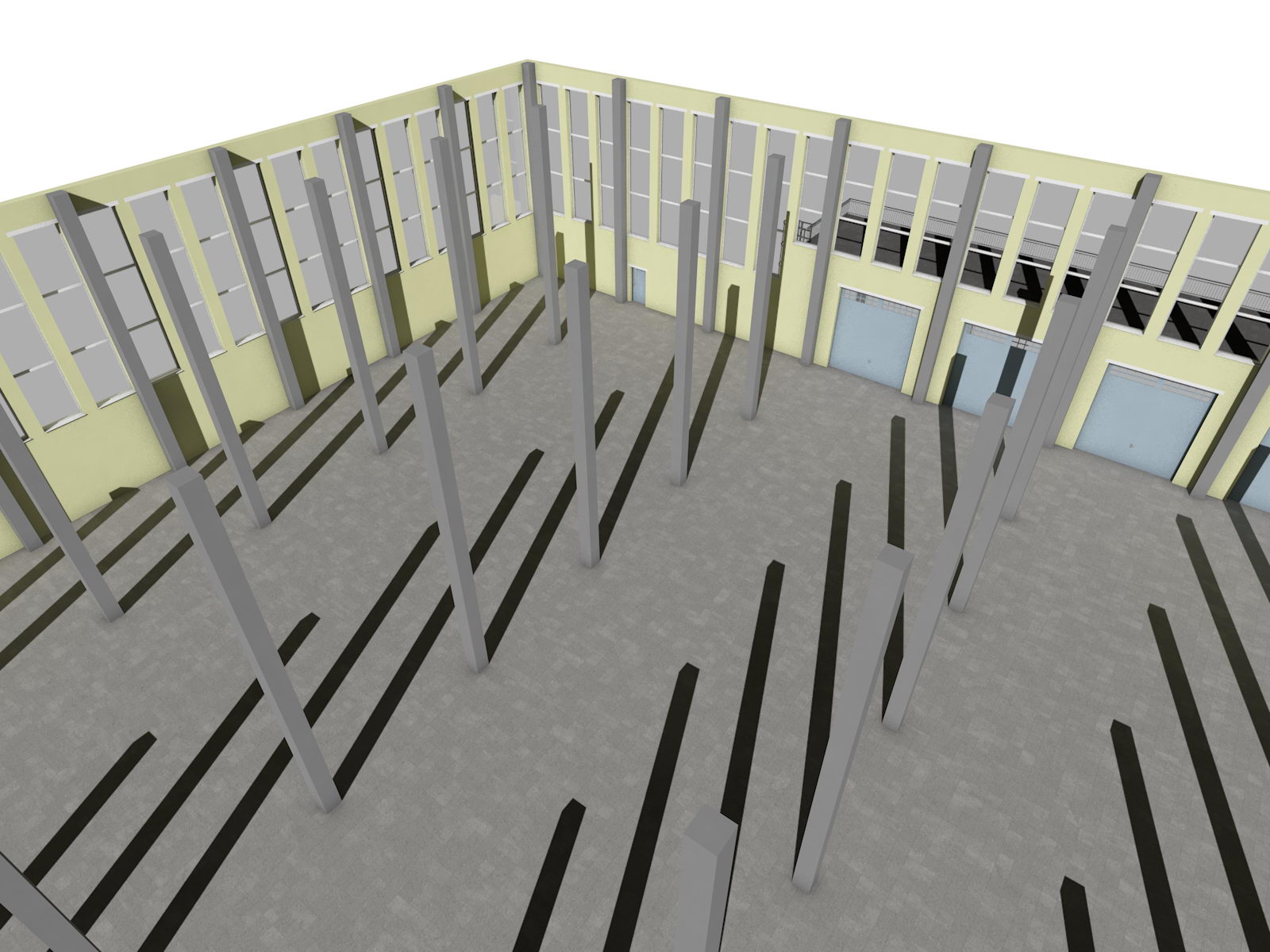

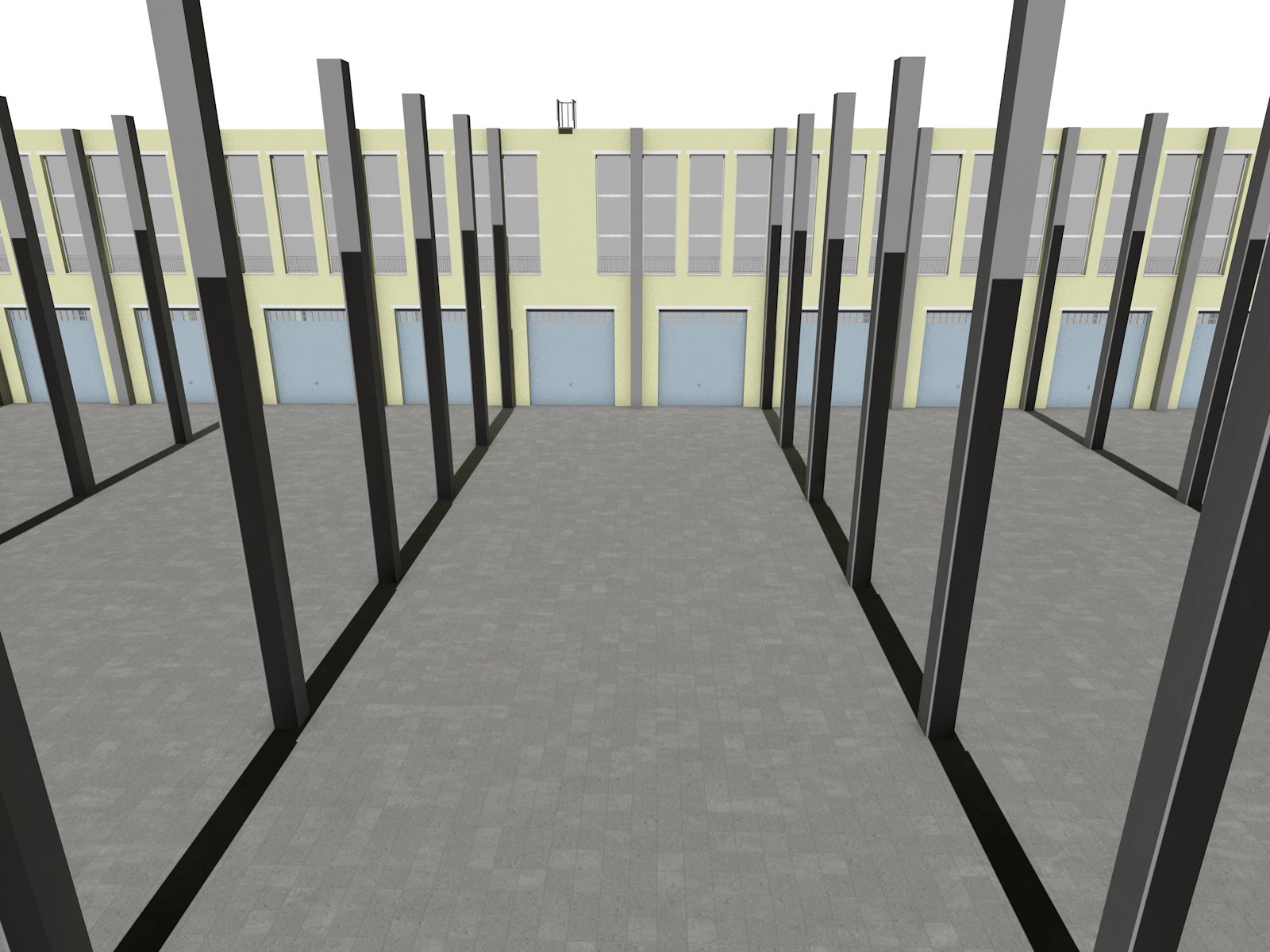

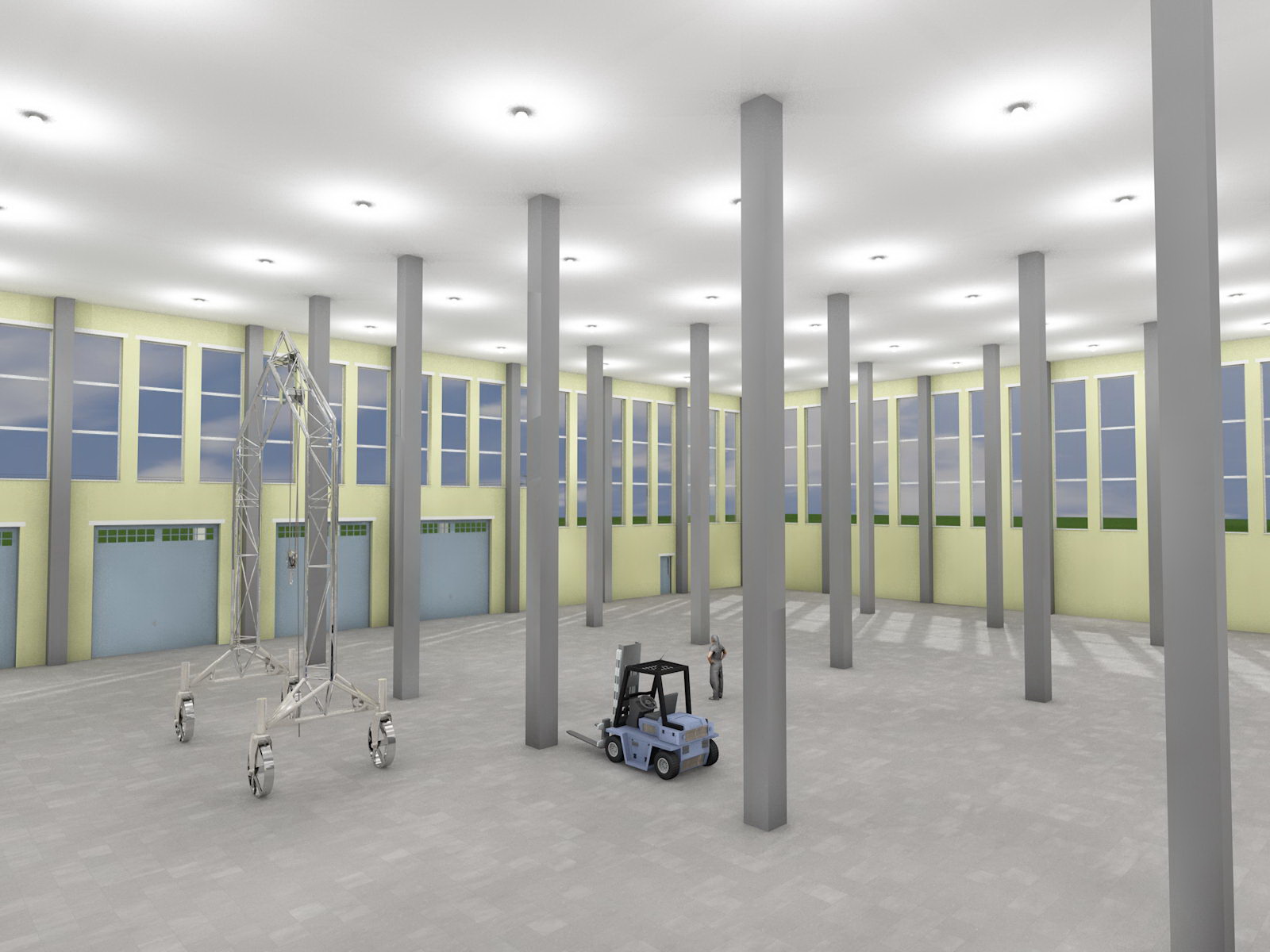

Интерьер и колонны склада

Интерьер и колонны склада

Интерьер и колонны склада



Интерьер и колонны склада



Интерьер склада

Интерьер склада

Интерьер склада



Интерьер склада



Общий вид склада

Общий вид склада

Общий вид склада

Общий вид склада







Наименование

Площадь, м2.

Состав эскизного проекта (ЭП)

Состав рабочего проекта (РП)

Примечание

Общая

Подвала

Проект  складского комплекса

50 800,0

1100,0

Краткая пояснительная записка с описанием основных характеристик склада.

3D цветные изображения склада – 20 видов.

Планы каждого этажа.

Фасады склада – 4 вида.

Разрезы склада – 6 видов.

План кровли.

План подвала.

Архитектурная часть, конструктивная часть, раздел водопровода и канализации, вентиляция через вентканалы в стенах с выводом на крышу.

Разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи

заказчику ЭП - электронно в течении семи дней после получения  100% предоплаты.

Для разработки РП нужны

инженерно-геологические изыскания

площадки строительства.





Общая площадь склада указана без учета площади подвала высотой 2,8 м.

Состав эскизного проекта склада может незначительно уточняться по взаимному согласованию сторон.

Состав рабочего проекта склада оговаривается индивидуально.

  • Все рисунки передаются в разрешении 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта склада, в т.ч. создание и раскрутка официального сайта проекта, и по услуги по строительству и т.д.

Архитектурный проект складского комплекса (торгового центра, супермаркета) выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как в России, так и иных климатических условиях и иных странах.


Архитектурно-планировочное решение разработано в соответствии и с учетом:

  • СП 118.13330.2012 "Общественные здания и сооружения";

  • СП 160.1325800.2014 "Здания и комплексы многофункциональные. Правила проектирования";

  • СП 28.13330.2017 "Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85";

  • СП 275.1325800.2016 "Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции";

  • СП 131.13330.2012 "Строительная климатология";

  • СП 31-114-2004 "Правила проектирования жилых и общественных зданий для строительства в сейсмических районах";

  • СП 370.1325800.2017 "Устройства солнцезащитные зданий. Правила проектирования";

  • СП 14.13330.2018 "Строительство в сейсмических районах";

  • СП 24.13330.2011 "Свайные фундаменты";

  • СП 45.13330.2017 "Земляные сооружения, основания и фундаменты";

  • СП 48.13330.2011 "Организация строительства";

  • Серия 0.00-2.96с Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие материалы для проектирования»; Серия 0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для проектирования");

  • СП 345.1325800.2017 "Здания жилые и общественные. Правила проектирования тепловой защиты";

  • СП 321.1325800.2017 "Здания жилые и общественные. Правила проектирования противорадоновой защиты";

  • СП 60.13330.2016 "Отопление, вентиляция и кондиционирование воздуха";

  • СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Требования пожарной безопасности";

  • СП 15.13330.2012 Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81* (с Изменениями N 1, 2);

  • СП 327.1325800.2017 "Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта";

  • СП 31-110-2003 "Проектирование и монтаж электроустановок жилых и общественных зданий";

  • СП 2.13130.2012 "Свод правил системы противопожарной защиты обеспечение огнестойкости объектов защиты";

  • СП 2.13130.2012 "Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты";

  • СП 381.1325800.2018 "Сооружения подпорные. Правила проектирования";

  • СП 47.13330.2016 "Инженерные изыскания для строительства. Основные положения";

    • СП 317.1325800.2017 "Инженерно-геодезические изыскания для строительства. Общие правила производства работ";

    • СП 11-105-97 "Инженерно-геологические изыскания для строительства";

    • СП 11-103-97 "Инженерно-гидрометеорологические изыскания для строительства";

    • СП 11-102-97 "Инженерно-экологические изыскания для строительства";

  • Постановление Правительства Российской Федерации от 25 января 2011 года N 18 "Об утверждении Правил установления требований энергетической эффективности для зданий, строений, сооружений и требований к правилам определения класса энергетической эффективности многоквартирных домов";

  • Постановление Правительства РФ от 14 апреля 2017 г. № 447 "Об утверждении требований к антитеррористической защищенности гостиниц и иных средств размещения и формы паспорта безопасности этих объектов";

  • Федеральный закон "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" от 23.11.2009 N 261-ФЗ;

  • ГОСТ 33125-2014 "Устройства солнцезащитные. Технические условия";

  • ГОСТ 21.501-2011 "Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений";

  • ГОСТ 21.201-2011 "Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций";

  • ГОСТ 2.305-2008 "Единая система конструкторской документации. Изображения - виды, разрезы, сечения".

  • МДС 31-8.2002 "Рекомендации по проектированию и устройству фонарей для естественного освещения помещений".

Подробнее о проекте складка:



В крыше основного склада предлагается предусмотреть отверстия для освещения основного здания склада с помощью "световых колодцев".

Возможно проектирование дополнительных легкосбрасыаемых коснтрукций в крыше.

Проектная документация складского комплекса подлежит обязательному прохождению экспертизы.



Технические характеристики каждого здания складского комплекса
(уточняются по результата инженерно-геологических исследований, исходных данных об условиях эксплуатации и пожеланий заказчика).



У складского комплекса условно прямоугольная форма в плане с размерами в осях около 319,3 м. х 163,3 м. и высотой около 10,4 м.

Запроектированная высота подвала в здании - 2,8 м.

Высота нулевой отметки первого этажа здания склада – 0,0 м.

Минимальные рекомендуемые габаритные размеры участка под застройку – 420,0 х 250,0 м.



Высота потолков составляет позволяет организовать многоуровневое хранение грузов.

Склад категории А.

По периметру склада запроектированы легкосбрасываемые конструкции.

В здании запроектировано двухэтажная офисная часть, под которой запроектирован подвал.

Строительство складского комплекса предлагается вести в один этап.

Класс энергоэффективности здания В+.

Фундамент – железобетонная плита толщиной 400 мм.

Наружные стены подземной части – цокольные керамзитобетонные панели толщиной 600 мм с внутренним слоем утеплителя из пенополистирола толщиной 100 мм.
Наружные стены – кирпичные толщиной 500 мм. или железобетонные плиты.

Внутренние стены – кирпичные толщиной 400 мм или железобетонные.
Перегородки офисной части здания – гипсобетонные панели толщиной 180 мм. или стеклянные.
Лестничные марши – сборные железобетонные марши и площадки.
Вентиляционные блоки – железобетонные панели толщиной 300 мм.
Санузлы – сборные из гипсобетонных перегородок и сантехкабины заводского изготовления.
Окна – двухкамерный стеклопакет в одинарном переплете ПВХ
Система отопления – состоит из стальных водогазопроводных труб по ГОСТ 3262-75* и стальных электросварных труб по ГОСТ 10704-1.

Нагревательные приборы – чугунные радиаторы. Теплоносителем является горячая вода с параметрами 95-70*С.
Вентиляция:

  • в офисной части здания - приточно-вытяжная с естественным побуждением;

  • в складской части - принудительная.

Теплоснабжение - схема теплоснабжения закрытая.

Сети запроектированы из стальных электросварных труб по ГОСТ 10705-80 для системы теплоснабжения, стальные водогазопроводные оцинкованные по ГОСТ 3262-75*ДЛ системы ГВС.

Водоснабжение – источником водоснабжения является существующий квартальный водопровод.

Дождевые и талые воды предлагается собирать в емкости, размещенной в подвале здания с целью ее дальнейшей очистки и использовании в технических целях.

Для обеспечения требуемого напора проектом предусмотрена насосная установка.

Для учета водопотребления на вводе в здание запроектирован водомерный узел со счетчиком.

Предусмотрен учет водопотребления каждого здания складского комплекса счетчиками.

Проектом предусмотрены раздельные системы хозяйственно-питьевого и противопожарного водоснабжения. Приготовление горячей воды осуществляется в котельной, температура горячей воды составляет 60-40 °С.

Проектом предусмотрены системы хозяйственно-бытовой, дождевой канализации и дренаж из приямков;
Электроснабжение – I и II категории надежности.

Проектом предусмотрено устройство рабочего, аварийного, эвакуационного и ремонтного освещения.

Для освещения помещений предусмотрены светильники с энергосберегающими лампами. Напряжение рабочего, аварийного и эвакуационного освещения ~220 В.

Для наружного освещения всего комплекса и освещения внутри каждого здания предлагается использовать светодиодные прожекторы.
Пожарная сигнализация – подсистема пожарной сигнализации предусматривает установку автономных дымовых пожарных извещателей в помещениях здания, кроме санузлов и «мокрых» помещений.

Пожарные извещатели предназначены для выдачи звуковых и световых сигналов при предельном пороге задымления помещения.

Проектом предусмотрены звуковая и речевая зонная система оповещения в каждом здании и в комплексе в целом.

В складской части каждого здания предлагается установить комбинированную автоматическую систему пожаротушения: спринклерную и порошковую.



Примечание

  • По желанию возможна разработка 3D поэтажных планов каждого этажа полностью или фрагментарно.

  • Рекомендуется заказ разработки 3D интерьера помещений коммерческих помещений

  • На стадии архитектурного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должна решать данная гостиница.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку архитектурного проекта склада.



Основные возможные варианты компоновки и доработки базового варианта проекта многофункционального складского комплекса:

  • Возможно проектирование складского комплекса, состоящего из любого числа базовых домов.

  • Возможно соединение базовых домов надземным или подземными переходами.

  • Увеличение или уменьшение базовой длины склада.

  • Многочисленные варианты планировок этажей.

  • Доработка проекта для строительства в любых климатических условиях.

  • Многочисленные варианты колористики здания.

  • Изменение площади и внешнего вида основного входа.

  • Доработка подвала и его функционального назначения.

  • Доработка внутренней геометрии и дизайна окон.

  • Изменение фасадов дома.

  • Любые иные пожелания заказчика, с учетом базовых архитектурно-конструктивных решений дома.

Варианты компоновки и доработки проекта выполняются на основе технического задания заказчика и по предоплате работ.





Для приобретения проекта склада свяжитесь с нами любым удобным для вас способом, указанном на сайте.
