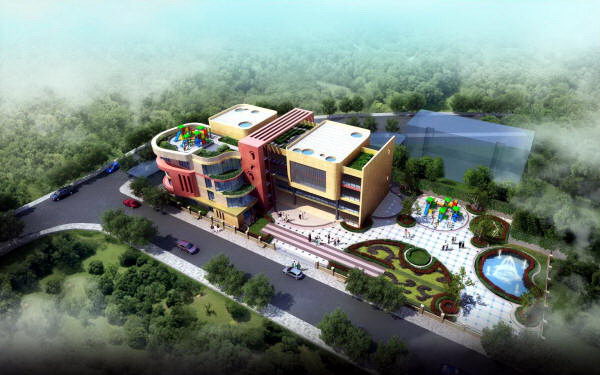

Проект
торгового комплекса
Проект
торгового комплекса разработан как для строительства в условиях плотной городской застройки
в любой стране, любого климата и экономии земли, так и в условиях
отсутствия необходимости жесткой экономии земли.
Данный архитектурный
проект торгового комплекса также удачно подходит в качестве современного многофункционального
торгово-развлекательного центра.
Проект
торгового комплекса
Проект
торгового комплекса
Наименование |
Площадь, м.кв. |
Состав
проектной документации |
Общая |
Подвала |
Проект торгового комплекса |
4480 |
890 |
1.Краткая пояснительная записка с описанием основных характеристик дома
(10-12 страниц формата А4).
2.3D цветные изображения дома – 15-20 видов.
3.Поэтажные планы подполья, крыши и каждого этажа - 4-6 видов.
4.Фасады дома – 4-6 видов.
5.Разрезы дома - 6-8 видов.
6.План армирования фундамента - 6-8 видов.
7.Проект молниезащиты - 6-8 видов.
8.План расстановки наружных пожарных гидрантов - 6-8 видов.
9.План расстановки наружных и внутренних потолочных светильников - 4-6
видов.
10.План системы водоотведения с крыши - 4-6 вида.
11.План расстановки батарей отопления - 4-6 видов.
12.План расстановки кондиционеров - 6-8 видов.
13.План канализации - 4-6 видов.
14.План расстановки сантехники - 4-6 видов.
15.План вентиляционных труб и их разрезы - 4-6 видов.
16.3D виды каркаса дома - 8-12 видов.
17.3D виды дома на местности - 6-8 видов.
18.План разворотов транспортной техники - 4-8 видов.
19.Габаритный план расстановки мебели (без дизайна интерьера).
20.План вибрирования фундамента - 1-2 вида.
21.Повышение сейсмоустойчивости дома - 6-8 видов.
22.План расстановки камер видеонаблюдения – 4-6 видов.
23.План расстановки датчиков пожарной сигнализации – 3-4 вида.
24.План строительства - 3-4 вида.
25.Обеспечение антитеррористической безопасности во время строительства
и эксплуатации здания.
26.Охрана труда во время строительства.
27.План подвесных потолков - 2-3 вида.
28.План утепления подполья - 2-3 вида.
29.Рекомендации по обеспечению энергоэффективности здания.
29.1.План тепловых насосов - 3-4 вида.
29.2.План панелей солнечных батарей - 2-3 вида.
30.Обеспечение доступа МГН - 2-3 страницы формата А4.
31.План земляных масс - 2-3 вида.
32.Подборка типовой рабочей документации (альбомы типовых деталей - рабочие строительные серии
узлов, разработанных в СССР) - по согласованию. |
Примечание
Состав рабочего проекта (АР) - разрабатывается и
оплачивается по отдельному договору и техническому заданию.
Сроки передачи заказчику АР - электронно в течении семи дней после
получения 100% предоплаты.
Для разработки РП нужны инженерные изыскания площадки строительства.
- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.
Если правообладатель земельного участка не имеет сведений об организации,
выдающей технические условия подключения объекта капитального строительства
к сетям инженерно-технического обеспечения, он обращается в орган местного
самоуправления с запросом о представлении сведений о такой организации, а
орган местного самоуправления представляет в течение 2 рабочих дней с даты
обращения сведения о соответствующей организации, включая наименование,
юридический и фактический адреса.
Общая площадь
торгово-развлекательного центра указана с
учетом площади подвала высотой 3,2 м.
Состав
архитектурного проекта торгово-развлекательного центра может незначительно уточняться по взаимному согласованию
сторон.
-
Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в
формате jpg или bmp.
-
Перечень чертежей, 3D
графики и иной документации может быть
расширен за дополнительную плату.
-
Заказчику (инвестору) может быть оказан ряд
дополнительных смежных услуги по рекламе данного проекта
торгово-развлекательного центра, в т.ч. создание и
раскрутка официального сайта проекта, и по услуги по строительству и т.д.
Архитектурный проект четырехэтажного
торгово-развлекательного центра
выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен
для строительства как в России, так и иных климатических условиях и иных странах.
-
Все 3D чертежи передаются в разрешении не ниже
1600х1200 пикселей в
формате jpg или bmp.
-
Перечень чертежей, 3D
графики и иной документации может быть
расширен за дополнительную плату.
-
Заказчику (инвестору) может быть оказан ряд
дополнительных смежных услуги по рекламе данного проекта супермаркета, в т.ч. создание и
раскрутка официального сайта проекта, и по услуги по строительству и т.д.
Архитектурный проект многофункционального
торгового комплекса
выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен
для строительства как в России, так и иных климатических условиях и иных странах.
Архитектурно-планировочное решение дома разработано в соответствии и с учетом:
-
СП 54.13330.2016 "Здания жилые многоквартирные";
-
СП 44.13330.2011 "Административные и бытовые здания";
-
СП 42.13330.2016 "Градостроительство. Планировка и застройка городских и
сельских поселений";
-
СП 59.13330.2020 "Доступность зданий и
сооружений для маломобильных групп населения";
-
СП 30-102-99 "Планировка и застройка территорий малоэтажного жилищного строительства";
-
СП 118.13330.2012 "Общественные здания и сооружения";
-
СП 31-107-2004 "Архитектурно-планировочные решения многоквартирных жилых зданий";
-
СП 372.1325800.2018 "Здания жилые многоквартирные. Правила эксплуатации";
-
СП 160.1325800.2014 "Здания и комплексы многофункциональные. Правила проектирования";
-
СП 64.13330.2017 "Деревянные конструкции.
Актуализированная редакция СНиП II-25-80";
-
СП 28.13330.2017 "Защита строительных
конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85";
-
СП 31-105-2002 "Проектирование и
строительство энергоэффективных одноквартирных жилых домов с деревянным
каркасом";
-
СП 10.13130.2020 "Системы противопожарной защиты. Внутренний противопожарный водопровод. Нормы и правила проектирования";
-
СП 275.1325800.2016 "Конструкции ограждающие
жилых и общественных зданий. Правила проектирования звукоизоляции";
-
СП 131.13330.2020 "Строительная
климатология";
-
СП 31-114-2004 "Правила проектирования жилых и общественных зданий для строительства в сейсмических районах";
-
СП 14.13330.2018 "Строительство в сейсмических районах";
-
Серия 0.00-2.96с
Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие
материалы для проектирования»;
-
Серия
0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для
проектирования");
-
СП 345.1325800.2017 "Здания жилые и
общественные. Правила проектирования тепловой защиты";
-
СП 321.1325800.2017 "Здания жилые и
общественные. Правила проектирования противорадоновой защиты";
-
СП 15.13330.2020 "Каменные и армокаменные
конструкции";
-
СП 327.1325800.2017 "Стены наружные с
лицевым кирпичным слоем. Правила проектирования, эксплуатации и
ремонта";
-
СП 385.1325800.2018
"Защита зданий и сооружений от прогрессирующего обрушения. Правила
проектирования. Основные положения";
-
СП 47.13330.2016 "Инженерные изыскания для
строительства. Основные положения";
-
СП 317.1325800.2017
"Инженерно-геодезические изыскания для строительства. Общие правила
производства работ";
-
СП 11-105-97
"Инженерно-геологические изыскания для строительства";
-
СП 11-103-97
"Инженерно-гидрометеорологические изыскания для строительства";
-
СП 11-102-97
"Инженерно-экологические изыскания для строительства";
-
Постановление Правительства Российской
Федерации от 25 января 2011 года N 18 "Об утверждении Правил
установления требований энергетической эффективности для зданий,
строений, сооружений и требований к правилам определения класса
энергетической эффективности многоквартирных домов";
-
Постановление Правительства РФ от 14 апреля
2017 г. № 447 "Об утверждении требований к антитеррористической
защищенности гостиниц и иных средств размещения и формы паспорта
безопасности этих объектов";
-
Постановление Правительства Российской
Федерации от 13 февраля 2006 года N 83 "Правила определения и
предоставления технических условий подключения объекта капитального
строительства к сетям инженерно-технического обеспечения";
-
Федеральный закон "Об энергосбережении и о
повышении энергетической эффективности и о внесении изменений в
отдельные законодательные акты Российской Федерации" от 23.11.2009 N
261-ФЗ;
-
ГОСТ 27751-2014 "Надежность строительных
конструкций и оснований. Основные положения";
-
ГОСТ 21.501-2018 "Система проектной
документации для строительства. Правила выполнения рабочей документации
архитектурных и конструктивных решений";
-
ГОСТ 21.201-2011 "Система проектной
документации для строительства. Условные графические изображения
элементов зданий, сооружений и конструкций";
-
ГОСТ 2.305-2008 "Единая система конструкторской документации. Изображения - виды, разрезы, сечения".
-
РСН 60-86 "Инженерные изыскания для
строительства. Сейсмическое микрорайонирование. Нормы производства
работ";
-
РСН 65-87 "Инженерные изыскания для
строительства. Сейсмическое микрорайонирование. Технические требования к
производству работ".
Подробнее
о проекте торгового комплекса:
Исходные данные об
условиях строительства:
-
Ориентировочный
срок службы не менее 50 лет (3 класс).
-
Класс
ответственности здания - 2.
-
Расчетная зимняя
температура по климатическому району II, согласно СП 131.13330.2020:
-
наиболее
холодной пятидневки - 32° С;
-
наиболее
холодных суток - 36° С;
-
абсолютная
минимальная температура воздуха, - 42 °С.
-
Нормативный
скоростной напор ветра по I району согласно СП 20.13330.2016 - 23
кгс/м2.(0,23 кПа);
-
Нормативная
снеговая нагрузка по III району согласно СП 20.13330.2016 -
100кг/м2.(1.00 кПа);
-
Степень
огнестойкости зданий - 3 (СП 2.13130.2020).
-
Зона влажности -
нормальная.
-
Сейсмоустойчивость - не более 5 баллов.
Проект представляет
собой 5 этажный дом.
В доме
4
надземных этажей и один подземный, 1
главный подъезд, 1 дополнительный и два
пожарных.
У комплекса форма в плане типа буквы "Г" с предельными размерами в осях около
52,3
м. х 30,0 м.
и высота около 14,6 м.
Запроектированная
средняя высота этажей 3,3 м.
Запроектированная
высота подвала 3,2 м.
Высота нулевой отметки
первого этажа – 0,1 м.
Возможно уменьшение отметки высоты первого этажа.
Минимальные
рекомендуемые габаритные размеры участка под застройку –
92,0 х 45,0 м
Здание может быть перепроектировано в бизнес-центр,
административное здание и т.д.
В здании
предусматривается следующее инженерное оборудование:
-
отопление –
индивидуальное или централизованное;
-
горячее
водоснабжение – централизованное;
-
холодное
водоснабжение - централизованное;
-
канализация –
центральная, подключение к городской или местной сети.
-
электроснабжение -
централизованное от городской или местной сети 380/220В и за счет
панелей солнечных батарей, установленных на крыше здания.
-
газоснабжение –
нет;
-
телефон и Интернет
– индивидуальное подключение;
-
коллективная
телевизионная антенна – по желанию заказчика;
-
кондиционер –
индивидуальный, по желанию заказчика;
-
радиоточка – по
желанию заказчика;
система пожарной сигнализации: предусмотрена;
система пожаротушения: автоматическая водяная
спринклерная система пожаротушения;
видеонаблюдение – рекомендуется.
Проектная документация подлежит обязательному прохождению экспертизы.
Продуманная планировка помещений, грамотное архитектурное решение, стильный и
современный дизайн, соответствие строгим требованиям стандартов -
отличительные особенности предлагаемого проекта.
Примечание
-
По желанию возможна разработка 3D
поэтажных планов каждого этажа полностью или фрагментарно.
-
Рекомендуется заказ разработки
3D интерьера нежилых помещений.
-
На стадии эскизного проектирование возможна
доработка поэтажных планов с учетом конкретных требований заказчика и задач,
которые должен решать данный торговый комплекс.
-
Все требования и пожелания к поэтажным планам
целесообразно предварительно максимально тщательно и подробно сформулировать в
техническом задании на разработку эскизного проекта торгово-развлекательного
центра.
Технические характеристики дома
(уточняются по результата инженерно-геологических исследований, исходных данных
об условиях эксплуатации и пожеланий заказчика)
Фундаменты – свайные забивные железобетонные, сечением 300х300 мм, длиной 10,0 и
12,0 м, из бетона класса В20, W6, F75.
Фундаментальные панели – железобетонные панели
толщиной 220 мм.
Перекрытия – железобетонные плиты толщиной 200 мм.
Ростверки – монолитные железобетонные из бетона класса В20, W8, F50 с арматурой
класса А500 и А240, подстилающий слой под ростверки – бетон класса В 7.5.
Наружные стены подземной части – цокольные
керамзитобетонные панели толщиной 350 мм с внутренним слоем утеплителя из
пенополистирола толщиной 120 мм.
Наружные стены – кирпичные.
Внутренние стены – кирпичные или железобетонные
панели толщиной 500 мм.
Плиты покрытия – керамзитобетонные панели толщиной
250 мм с внутренним слоем утеплителя из пенополистирола.
Перегородки в офисах – гипсобетонные панели толщиной 150 мм серия 75 ч. 10 р.10.5.-15;
Лестничные марши – сборные железобетонные марши и площадки.
Вентиляционные блоки – железобетонные панели толщиной 300 мм.
Санузлы – сборные из гипсобетонных перегородок и сантехкабины заводского
изготовления.
Окна – двухкамерный стеклопакет в одинарном переплете ПВХ
Система отопления – состоит из стальных водогазопроводных труб по ГОСТ 3262-75*
и стальных электросварных труб по ГОСТ 10704-1.
Нагревательные приборы – чугунные радиаторы.
Теплоносителем является горячая вода с параметрами 95-70*С.
Вентиляция – приточно-вытяжная с естественным побуждением и принудительная;
Теплоснабжение - схема теплоснабжения закрытая.
Сети запроектированы из стальных электросварных труб
по ГОСТ 10705-80 для системы теплоснабжения, стальные водогазопроводные
оцинкованные по ГОСТ 3262-75*ДЛ системы ГВС.
Водоснабжение – источником водоснабжения является
существующий квартальный водопровод.
Для обеспечения требуемого напора проектом
предусмотрена насосная установка.
Для учета водопотребления на вводе в здание
запроектирован водомерный узел со счетчиком.
Предусмотрен поэтажный учет водопотребления
счетчиками.
Проектом предусмотрены раздельные системы
хозяйственно-питьевого и противопожарного водоснабжения. Приготовление горячей
воды осуществляется в котельной, температура горячей воды составляет 60-40 °С.
Проектом предусмотрены системы хозяйственно-бытовой,
дождевой канализации и дренаж из приямков;
Электроснабжение – I и II категории надежности.
Проектом предусмотрено устройство рабочего,
аварийного, эвакуационного и ремонтного освещения.
Для освещения помещений предусмотрены светильники с
энергосберегающими лампами. Напряжение рабочего, аварийного и эвакуационного
освещения ~220 В;
Пожарная сигнализация – подсистема пожарной сигнализации предусматривает
установку автономных дымовых пожарных извещателей в помещениях здания, кроме
санузлов и «мокрых» помещений.
Пожарные извещатели предназначены для выдачи
звуковых и световых сигналов при предельном пороге задымления помещения.
Описание архитектурно-строительных
мероприятий, обеспечивающих защиту помещений от шума, вибрации и другого
воздействия
Основным источником шума в зданиях различного
назначения является технологическое и инженерное оборудование.
В нормативах (МГСН 2.04-97) для межквартирных стен и междуэтажных перекрытий
установлены минимальные значения равные:
54 дБ для домов категории А (высоко комфортные
условия);
52 дБ для домов категории Б (комфортные условия);
50 дБ для домов категории В (предельно-допустимые условия).
Категорию здания устанавливают техническим заданием на проектирование.
К гостиницам категории А относятся гостиницы, имеющие по международной
классификации четыре и пять звезд, к категории Б - три звезды, к категории В -
менее трех звезд (СНиП 23-03—2003 «Защита от шума»).
Защита от шума строительно-акустическими методами
обеспечивается:
-
рациональным архитектурно-планировочным
решением здания;
-
применением ограждающих конструкций,
обеспечивающих нормативную звукоизоляцию;
-
применением звукопоглощающих облицовок (в
помещениях общественных зданий);
-
применением глушителей шума в системах
принудительной вентиляции и кондиционирования воздуха;
-
виброизоляцией инженерного и
санитарно-технического оборудования зданий.
Для снижении шума на участках, где уровень звукового
давления превышает нормативное значение (машинные отделения лифтов, технические
помещения с насосными установками и т.п.), предусматривается установка
шумопоглощающих и шумоизолирующих перегородок; установка агрегатов и двигателей
на виброприборы уплотнение дверных проемов и т.п.
Кроме того, для обеспечения допустимого уровня шума, проектом предусматриваются
планировочные решения, при которых машинное помещение и шахта лифта не
размещается над или под рабочими помещениями , а также не имеет с ними смежных
стен.
Звукоизоляция наружных и внутренних ограждающих конструкций помещений
проектируемого дома решена в соответствии с требованиями п.п.9.25 и 9.26 СНиП
31-01—2003 и обеспечивается применением типовых конструктивных решений наружных
и внутренних стен и междуэтажных перекрытий.
Акустические расчеты для анализа шумового воздействия от транспортных потоков
инженерного оборудования и расчеты звукоизоляции внутренних и ограждающих
конструкций выполнены в соответствии с требованиями следующих нормативных
документов:
-
СНиП 23-03—2003 «Защита от шума»;
-
СП 23-103–2003 «Проектирование звукоизоляции
ограждающих конструкций жилых и общественных зданий»;
-
СН 2.2.4/2.1.8.562 – 96 Санитарные нормы
«Шум на рабочих местах, в помещениях жилых, общественных зданий и на
территории жилой застройки».
Основные возможные
варианты компоновки и доработки базового варианта проекта
многофункционального четырехэтажного торгово-развлекательного центра:
-
Увеличение или уменьшение базовой длины
торгово-развлекательного центра.
-
Проектирование подземного паркинга.
-
Многочисленные варианты планировок этажей.
-
Доработка проекта для строительства в
любых климатических условиях.
-
Многочисленные варианты колористики
здания.
-
Изменение площади и внешнего вида
основного входа.
-
Изменение подъездной группы, в т.ч. для
малоподвижной группы населения.
-
Проектирование подъемника.
-
Доработка подвала и его функционального
назначения.
-
Доработка внутренней геометрии и дизайна
окон.
-
Изменение фасадов дома.
-
Любые иные пожелания заказчика, с учетом
базовых архитектурно-конструктивных решений дома.
Варианты компоновки и
доработки проекта торгового комплекса выполняются на основе технического задания заказчика и
по предоплате работ.
Для приобретения проекта
торгового комплекса
свяжитесь с нами любым удобным для вас способом, указанном на сайте.
