Готовый проект сейсмоустойчивого четырехэтажного торгового комплекса с лифтами и эксплуатируемой кровлей

Готовый проект сейсмоустойчивого четырехэтажного торгового комплекса с энергосберегающими технологиями

(использование альтернативных источников энергии)

Проект сейсмоустойчивого торгового комплекса разработан для строительства в условиях как плотной городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности. Оптимальное решение для среднего и крупного бизнеса.

Готовый проект сейсмоустойчивого четырехэтажного торгового комплекса с лифтами, эксплуатируемой кровлей и энергосберегающими технологиями

Наименование	Площадь, м2	Состав архитектурного проекта (АР)
	Общая
	Торговых залов
Готовый проект сейсмоустойчивого четырехэтажного торгового комплекса с лифтами и эксплуатируемой кровлей (Н293)	5710,0	1.Краткая пояснительная записка с описанием основных характеристик дома - (10-12 страниц формата А4). 2.3D цветные изображения дома – 25-30 видов. 3.Поэтажные планы подполья, крыши и каждого этажа - 4-6 видов. 4.Фасады дома – 6-8 видов. 5.Разрезы дома - 10-12 видов. 6.План армирования фундамента - 6-8 видов. 7.Проект молниезащиты - 6-8 видов. 8.План расстановки наружных пожарных гидрантов - 6-8 видов. 9.План расстановки наружных и внутренних потолочных светильников - 4-6 видов. 10.План системы водоотведения с крыши - 4-6 вида. 11.План расстановки батарей отопления - 4-6 видов. 12.План расстановки кондиционеров - 6-8 видов. 13.План канализации - 4-6 видов. 14.План расстановки сантехники - 4-6 видов. 15.План вентиляционных труб и их разрезы - 4-6 видов. 16.3D виды каркаса дома - 8-12 видов. 17.3D вид дома на местности - 6-8 видов. 18.План разворотов транспортной техники - 4-8 видов. 19.Габаритный план расстановки мебели (без дизайна интерьера). 20.План вибрирования фундамента - 1-2 вида. 21.Повышение сейсмоустойчивости дома - 6-8 видов. 22.План расстановки камер видеонаблюдения – 4-6 видов. 23.План расстановки датчиков пожарной сигнализации – 3-4 вида. 24.План строительства - 3-4 вида. 25.Обеспечение антитеррористической безопасности во время строительства и эксплуатации здания. 26.Охрана труда во время строительства. 27.План подвесных потолков - 2-3 вида. 28.План утепления подполья - 2-3 вида. 29.Рекомендации по обеспечению энергоэффективности здания. 29.1.План тепловых насосов - 3-4 вида. 29.2.План панелей солнечных батарей - 2-3 вида. 30.Обеспечение доступа МГН - 2-3 страницы формата А4. 31.План расстановки ручных пожарных извещателей. 32.План расстановки СОУЭ. 33.План эвакуационных путей – 5-6 видов. 34.Общие виды лифта – 2-3 вида. 35.Техническое задание на лифт - 3-4 вида 36.План раскладки ФБС блоков - 5-6 видов. 37.План земляных масс - 2-3 вида. 38.Подборка типовой рабочей документации (рабочие строительные серии узлов, разработанных в СССР) - по согласованию.
	3662,6

Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.

Для разработки РП нужны инженерные изыскания площадки строительства:

- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.

Общая площадь здания дана без учета площади подполья высотой 1,8 м. в чистоте, приямков, входов в подполье и надстройки на крыше.

Состав архитектурного проекта сейсмоустойчивого четырехэтажного торгового комплекса может незначительно уточняться по взаимному согласованию сторон.

Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате дома или bmp.
Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.
Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта, по сдаче в аренду помещений и т.д.

Архитектурный проект сейсмоустойчивого четырехэтажного торгового комплекса с лифтами выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как практически в любых климатических условиях.

Архитектурно-планировочное решение разработано в соответствии и с учетом:

СП 118.13330.2012 "Общественные здания и сооружения";
СП 160.1325800.2014 "Здания и комплексы многофункциональные. Правила проектирования";
СП 306.1325800.2017 "Многофункциональные торговые комплексы. Правила эксплуатации";
СП 4.13130.2013 "Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям";
СП 28.13330.2017 "Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85";
СП 275.1325800.2016 "Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции";
СП 131.13330.2020 "Строительная климатология";
СП 31-114-2004 "Правила проектирования жилых и общественных зданий для строительства в сейсмических районах";
СП 370.1325800.2017 "Устройства солнцезащитные зданий. Правила проектирования";
СП 14.13330.2018 "Строительство в сейсмических районах";
СП 24.13330.2011 "Свайные фундаменты";
СП 45.13330.2017 "Земляные сооружения, основания и фундаменты";
СП 48.13330.2020 "Организация строительства";
Серия 0.00-2.96с Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие материалы для проектирования»; Серия 0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для проектирования");
СП 345.1325800.2017 "Здания жилые и общественные. Правила проектирования тепловой защиты";
СП 321.1325800.2017 "Здания жилые и общественные. Правила проектирования противорадоновой защиты";
СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха";
СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Требования пожарной безопасности";
СП 15.13330.2020 Каменные и армокаменные конструкции;
СП 327.1325800.2017 "Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта";
СП 31-110-2003 "Проектирование и монтаж электроустановок жилых и общественных зданий";
СП 2.13130.2020 "Свод правил системы противопожарной защиты обеспечение огнестойкости объектов защиты";
СП 2.13130.2020 "Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты";
СП 381.1325800.2018 "Сооружения подпорные. Правила проектирования";
СП 126.13330.2017 "Геодезические работы в строительстве";
СП 132.13330.2011 "Обеспечение антитеррористической защищенности зданий и сооружений. Общие требования проектирования";
СП 47.13330.2016 "Инженерные изыскания для строительства. Основные положения";
- СП 317.1325800.2017 "Инженерно-геодезические изыскания для строительства. Общие правила производства работ";
- СП 11-105-97 "Инженерно-геологические изыскания для строительства";
- СП 11-103-97 "Инженерно-гидрометеорологические изыскания для строительства";
- СП 11-102-97 "Инженерно-экологические изыскания для строительства";
Постановление Правительства Российской Федерации от 25 января 2011 года N 18 "Об утверждении Правил установления требований энергетической эффективности для зданий, строений, сооружений и требований к правилам определения класса энергетической эффективности многоквартирных домов";
Постановление Правительства РФ от 14 апреля 2017 г. № 447 "Об утверждении требований к антитеррористической защищенности гостиниц и иных средств размещения и формы паспорта безопасности этих объектов";
Федеральный закон "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" от 23.11.2009 N 261-ФЗ;

ГОСТ 33125-2014 "Устройства солнцезащитные. Технические условия";
ГОСТ 21.501-2018 "Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений";
ГОСТ 21.201-2011 "Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций";
ГОСТ 2.305-2008 "Единая система конструкторской документации. Изображения - виды, разрезы, сечения".
МДС 31-8.2002 "Рекомендации по проектированию и устройству фонарей для естественного освещения помещений";
НПБ 110-03 "Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и автоматической пожарной сигнализацией".

Подробнее о проекте торгового комплекса:

Идеология торгового комплекса

Стремясь максимально удовлетворить все возрастающий спрос на современные, комфортные, добротные, сейсмоустойчивые и многофункциональные торговые комплексы мы спроектировали сейсмоустойчивый двухэтажный торговый комплекс с лифтами, эксплуатируемой крышей и альтернативными источниками энергии.

В основе идеологии здания - обеспечение максимальной безопасности находящихся в нем людей.

Достигается это за счет оптимального расположения и рассредоточения эвакуационных и аварийных эвакуационных выходов, и создания оптимально короткого пути эвакуации из любого места в здании в случае пожара или чрезвычайных ситуаций.

В базовом варианте предлагается вариант стен из кирпича.

Данный проект торгового комплекса - удачное решение для тех, кто хотел бы быстро построить торговый комплекс в сейсмоопасной зоне.

Простые и строгие, но вместе с тем изящные архитектурные черты торгового комплекса привлекательны для потенциальных клиентов.

Выбранные конструктивно-технические решения в данном проекте торгового комплекса обуславливают возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.

Отличительной положительной особенностью данного проекта торгового комплекса является возможность использование простых строительных решений, обеспечивающих быстроту, простоту и низкую стоимость ее строительства.

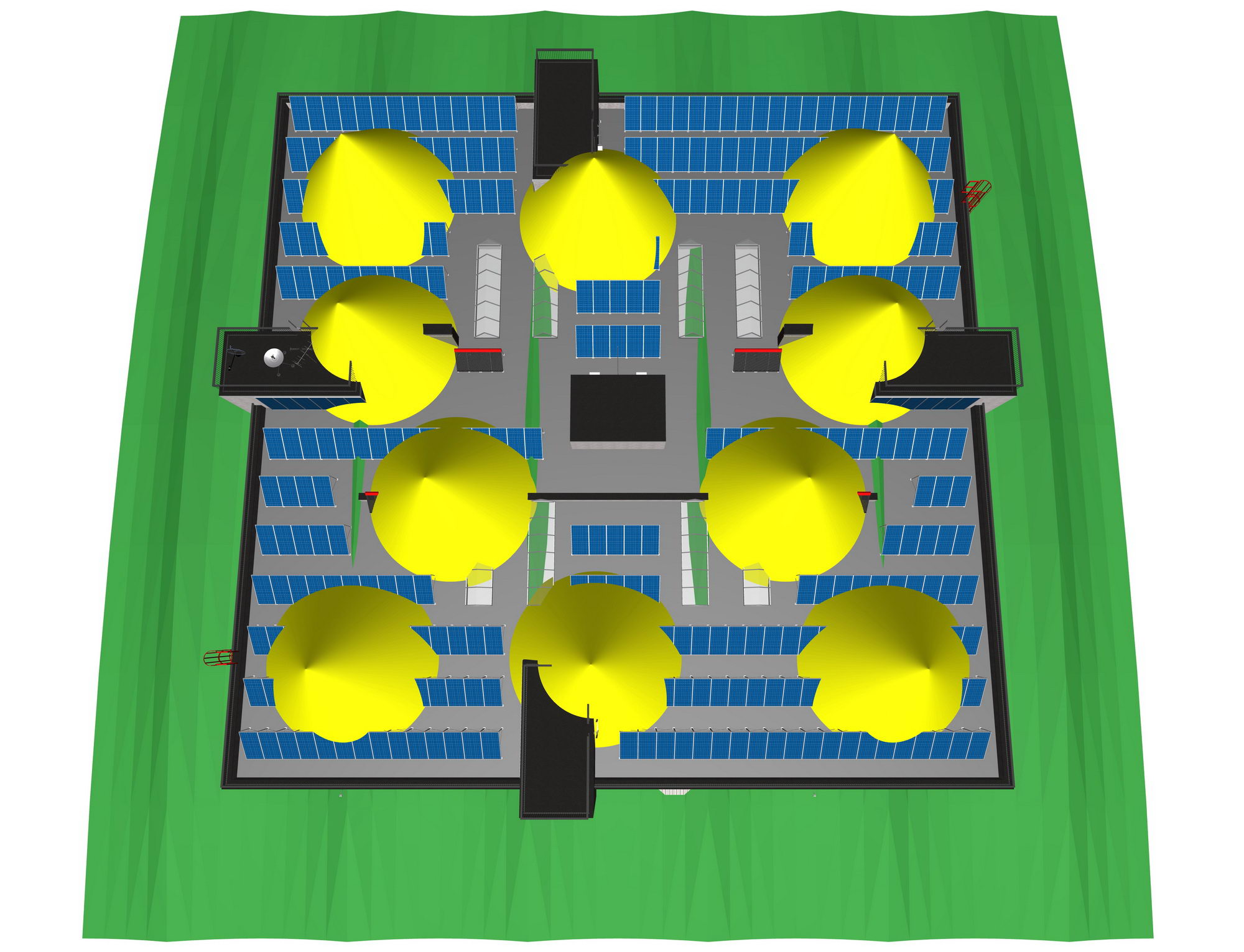

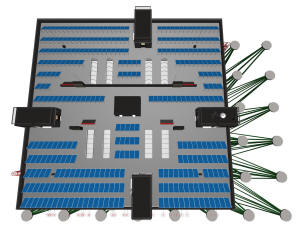

Отличительной положительной особенностью данного проекта торгового комплекса является возможность использовать альтернативные источники энергии: ветрогенераторы, панели солнечных батарей и геотермальное отопление основных производственных помещений (система вертикальных тепловых насосов).

Данный проект сейсмоустойчивого торгового комплекса с лифтами отличается высокой пожарной безопасностью за счет возможности оперативной эвакуации людей.

Проектная документация подлежит обязательному прохождению экспертизы.

Описание архитектурно-строительных мероприятий, обеспечивающих защиту помещений от шума, вибрации и другого воздействия

Основным источником шума в зданиях различного назначения является технологическое и инженерное оборудование.
В нормативах (МГСН 2.04-97) для межквартирных стен и междуэтажных перекрытий установлены минимальные значения равные:

54 дБ для домов категории А (высоко комфортные условия);
52 дБ для домов категории Б (комфортные условия);
50 дБ для домов категории В (предельно-допустимые условия).
Категорию здания устанавливают техническим заданием на проектирование.
К гостиницам категории А относятся гостиницы, имеющие по международной классификации четыре и пять звезд, к категории Б - три звезды, к категории В - менее трех звезд (СП 51.13330.2011 "Защита от шума").

Защита от шума строительно-акустическими методами обеспечивается:

рациональным архитектурно-планировочным решением здания;
применением ограждающих конструкций, обеспечивающих нормативную звукоизоляцию;
применением звукопоглощающих облицовок (в помещениях общественных зданий);
применением глушителей шума в системах принудительной вентиляции и кондиционирования воздуха;
виброизоляцией инженерного и санитарно-технического оборудования зданий.

Для снижении шума на участках, где уровень звукового давления превышает нормативное значение (машинные отделения лифтов, технические помещения с насосными установками и т.п.), предусматривается установка шумопоглощающих и шумоизолирующих перегородок; установка агрегатов и двигателей на виброприборы уплотнение дверных проемов и т.п.
Кроме того, для обеспечения допустимого уровня шума, проектом предусматриваются планировочные решения, при которых машинное помещение и шахта лифта не размещается над или под рабочими помещениями, а также не имеет с ними смежных стен.
Звукоизоляция наружных и внутренних ограждающих конструкций помещений проектируемого здания решена в соответствии с требованиями СП 51.13330.2011 "Защита от шума" и обеспечивается применением типовых конструктивных решений наружных и внутренних стен и междуэтажных перекрытий.
Акустические расчеты для анализа шумового воздействия от транспортных потоков инженерного оборудования и расчеты звукоизоляции внутренних и ограждающих конструкций выполнены в соответствии с требованиями следующих нормативных документов:

СП 51.13330.2011 "Защита от шума";

СП 23-103–2003 "Проектирование звукоизоляции ограждающих конструкций жилых и общественных зданий";

СН 2.2.4/2.1.8.562-96 "Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки. Санитарные нормы".

СП 160.1325800.2014 "Здания и комплексы многофункциональные. Правила проектирования"
п.7.7. в) лифты для пожарных подразделений - пожарные лифты (в зданиях, высотой не более 6 этажей и оборудуемых всем комплексом СПЗ, лифты для перевозки пожарных подразделений допускается не предусматривать).

Примечание

По желанию возможна разработка 3D поэтажных планов этажа и подполья полностью или фрагментарно.
Возможны многочисленные варианты колористики внешнего фасада торгового комплекса.
Рекомендуется заказ разработки 3D интерьера торговых и административных помещений.
На стадии архитектурного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должен решать данный торговый комплекс.
Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку архитектурного проекта торгового комплекса.

Для приобретения проекта четырехэтажного сейсмоустойчивого торгового комплекса с лифтами свяжитесь с нами любым удобным для вас способом, указанном на сайте.
