Готовый проект одноэтажного супермаркета (торгового центра)







Проект разработан как для строительства в условиях плотной городской застройки в любой стране, любого климата и экономии земли, так и в условиях отсутствия необходимости жесткой экономии земли.

Данный архитектурный проект также удачно подходит в качестве современного многофункционального склада.





Проект одноэтажного супермаркета

Проект одноэтажного супермаркета





Проект супермаркета - боковой фасад

Проект супермаркета - общий вид

Проект супермаркета - боковой фасад



Проект супермаркета - общий вид



Проект супермаркета - задний фасад

Проект супермаркета - общий вид

Проект супермаркета - задний фасад



Проект супермаркета - общий вид



Проект супермаркета - боковой фасад

Проект супермаркета - главный фасад

Проект супермаркета - боковой вид



Проект супермаркета - главный вид



Проект супермаркета - общий вид

Проект супермаркета - вид фундамента

Проект супермаркета - общий вид



Проект супермаркета - вид фундамента



Главный фасад супермаркета

Общий вид супермаркета



Главный фасад супермаркета



Общий вид супермаркета



Боковой фасад супермаркета

Общий вид супермаркета

Боковой фасад супермаркета



Общий вид супермаркета

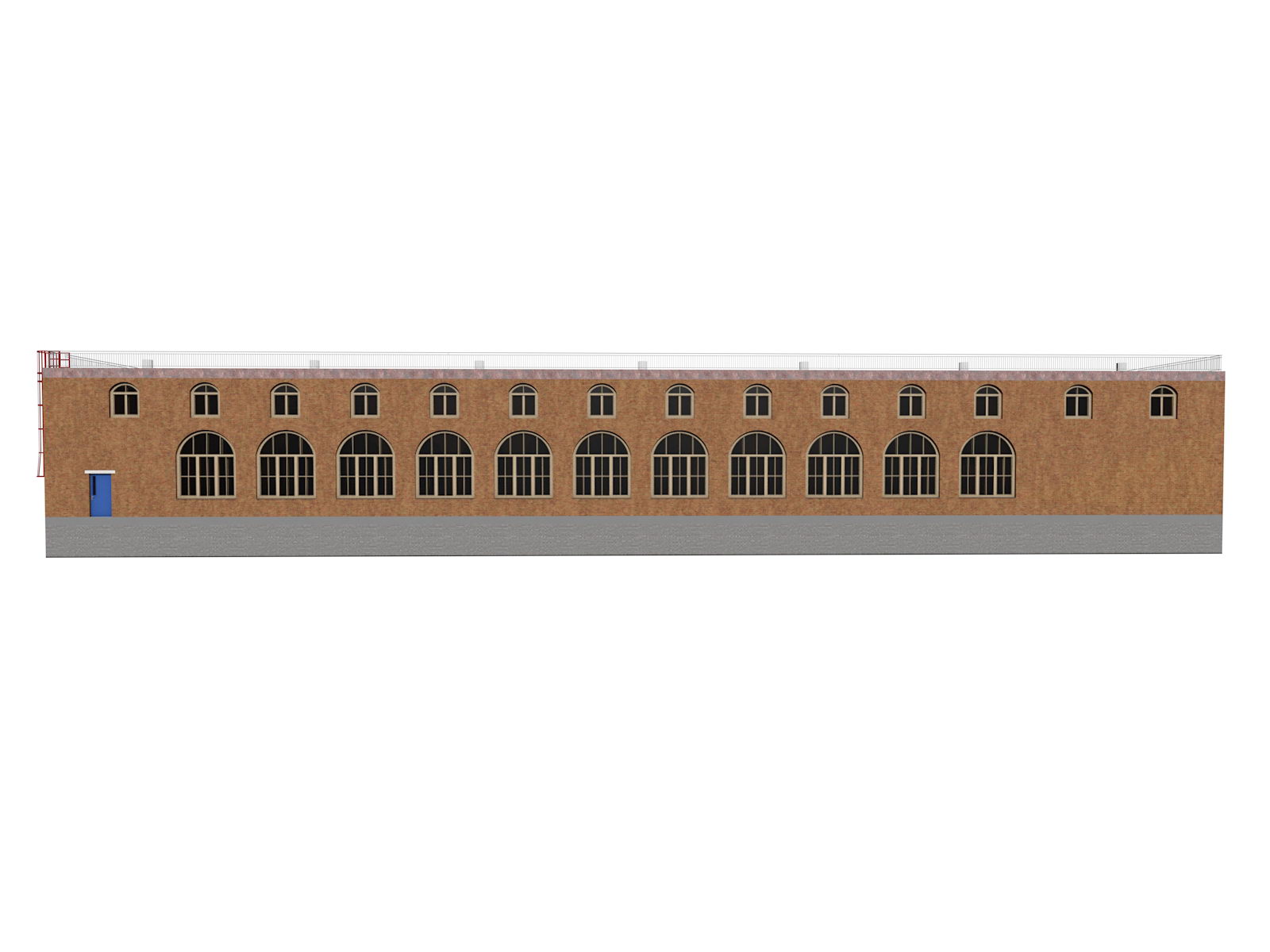

Задний фасад супермаркета

План крыши супермаркета

Задний фасад супермаркета



План крыши супермаркета



Разрез супермаркета

Разрез супермаркета

Разрез супермаркета



Разрез супермаркета



Вид фундамента супермаркета

Вид фундамента супермаркета

Вид фундамента супермаркета



Вид фундамента супермаркета



План фундамента супермаркета

Фрагмент главного фасада супермаркета

План фундамента супермаркета

Фрагмент главного фасада супермаркета







Наименование

Площадь, м.кв.

Состав эскизного проекта (ЭП)

Состав архитектурных и рабочих решений проекта

Примечание

Общая

Подвала

Проект одноэтажного  супермаркета

684,2

50

Краткая пояснительная записка с описанием основных характеристик супермаркета.

3D цветные изображения супермаркета – 12 видов.

План этажа.

Фасады супермаркета – 4 вида.

Разрезы супермаркета – 2 вида.

План кровли.

План подвала.

Карта теней (предварительный расчет инсоляции)

Архитектурные и конструктивные решения разрабатываются и оплачиваются по отдельному договору и техническому заданию.



Состав раздела "Архитектурные решения" (в соответствии с ГОСТ 21.501-93):
Титульный лист.
Общие данные, пояснительная записка.
Генплан.
Планы этажей.
План кровли.
Фасады.
Фрагменты фасадов.
Спецификация элементов отделочных материалов фасадов.
Разрезы (с указанием высотных отметок, материалов ограждающих конструкций здания).
Узлы по разрезам.
Внутренние лестницы (с привязкой в плане и по вертикали).
Крыльца и террасы (с привязкой в плане и по вертикали).
Вентиляционные каналы.
Ведомость заполнения оконных и дверных проемов.
Ведомость полов.

Сроки передачи

заказчику ЭП - электронно в течении семи дней после получения  100% предоплаты.

Для разработки РП нужны данные

инженерно-геологических изысканий

площадки строительства,  геодезических работ и технических условий подключения коммуникаций.





Состав эскизного проекта супермаркета может незначительно уточняться по взаимному согласованию сторон.

Состав рабочего проекта супермаркета оговаривается индивидуально.

  • Все рисунки передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта супермаркета, в т.ч. создание и раскрутка официального сайта проекта, и по услуги по строительству и т.д.

Эскизный проект одноэтажного супермаркета выполнен в соответствии с заданием заказчика и требованиями СП и предназначен для строительства как в России, так и иных климатических условиях и иных странах.
Архитектурно-строительные решения для строительства в Московской области разработаны для следующих условий:

  • расчетная зимняя температура по климатическому району II, согласно СП 131.13330.2012;

  • наиболее холодной пятидневки -28° С;

  • наиболее холодных суток -32° С;

  • нормативная снеговая нагрузка по III району согласно СП 20.13330.2016 - 100 кг/кв.м. (1.00 кПа);

  • нормативный скоростной напор ветра по I району согласно СП 20.13330.2016 - 23кгс/кв.м.(0,23 кПа);

  • зона влажности - нормальная.

Архитектурно-планировочное решение разработано в соответствии со СП 118.13330.2012 "Общественные здания и сооружения".





Пояснительная записка к проекту одноэтажного супермаркета





Технические характеристики дома
(уточняются по результата инженерно-геологических исследований, исходных данных об условиях эксплуатации и пожеланий заказчика)

Фундамент – железобетонная плита с ребрами жесткости вниз или ленточный.

Перекрытия – железобетонные плиты длиной 12 м.
Наружные стены – толщиной 500 мм.

Возможно изменение толщины и материала наружных стен.

Вентиляционные блоки – железобетонные панели толщиной 100 мм.
Санузлы – сборные из гипсобетонных перегородок и сантехкабины заводского изготовления.
Окна – двухкамерный стеклопакет в одинарном переплете ПВХ.
Система отопления – состоит из стальных водогазопроводных труб по ГОСТ 3262-75* и стальных электросварных труб по ГОСТ 10704-1.

Нагревательные приборы – чугунные радиаторы. Теплоносителем является горячая вода с параметрами 95-70*С.
Вентиляция – приточно-вытяжная с естественным побуждением и принудительная.
Теплоснабжение - схема теплоснабжения закрытая.

Сети запроектированы из стальных электросварных труб по ГОСТ 10705-80 для системы теплоснабжения, стальные водогазопроводные оцинкованные по ГОСТ 3262-75*ДЛ системы ГВС.

Водоснабжение – источником водоснабжения является существующий квартальный водопровод.

Для обеспечения требуемого напора проектом предусмотрена насосная установка.

Для учета водопотребления на вводе в здание запроектирован водомерный узел со счетчиком.

Предусмотрен поэтажный учет водопотребления счетчиками.

Проектом предусмотрены раздельные системы хозяйственно-питьевого и противопожарного водоснабжения. Приготовление горячей воды осуществляется в котельной, температура горячей воды составляет 60-40 °С.

Проектом предусмотрены системы хозяйственно-бытовой, дождевой канализации и дренаж из приямков;
Электроснабжение – I и II категории надежности.

Проектом предусмотрено устройство рабочего, аварийного, эвакуационного и ремонтного освещения.

Для освещения помещений предусмотрены светильники с энергосберегающими лампами. Напряжение рабочего, аварийного и эвакуационного освещения ~220 В;
Пожарная сигнализация – подсистема пожарной сигнализации предусматривает установку автономных дымовых пожарных извещателей в помещениях здания, кроме санузлов и «мокрых» помещений.

Пожарные извещатели предназначены для выдачи звуковых и световых сигналов при предельном пороге задымления помещения.



Класс энергоэффективности здания В+.





Серия 1.465-3. Сборные железобетонные предварительно напряженные плиты длиной 12 м для покрытия промышленных зданий.
Рабочие чертежи плит размером 3х12 м тип II
.

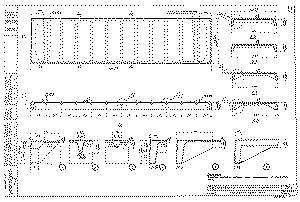

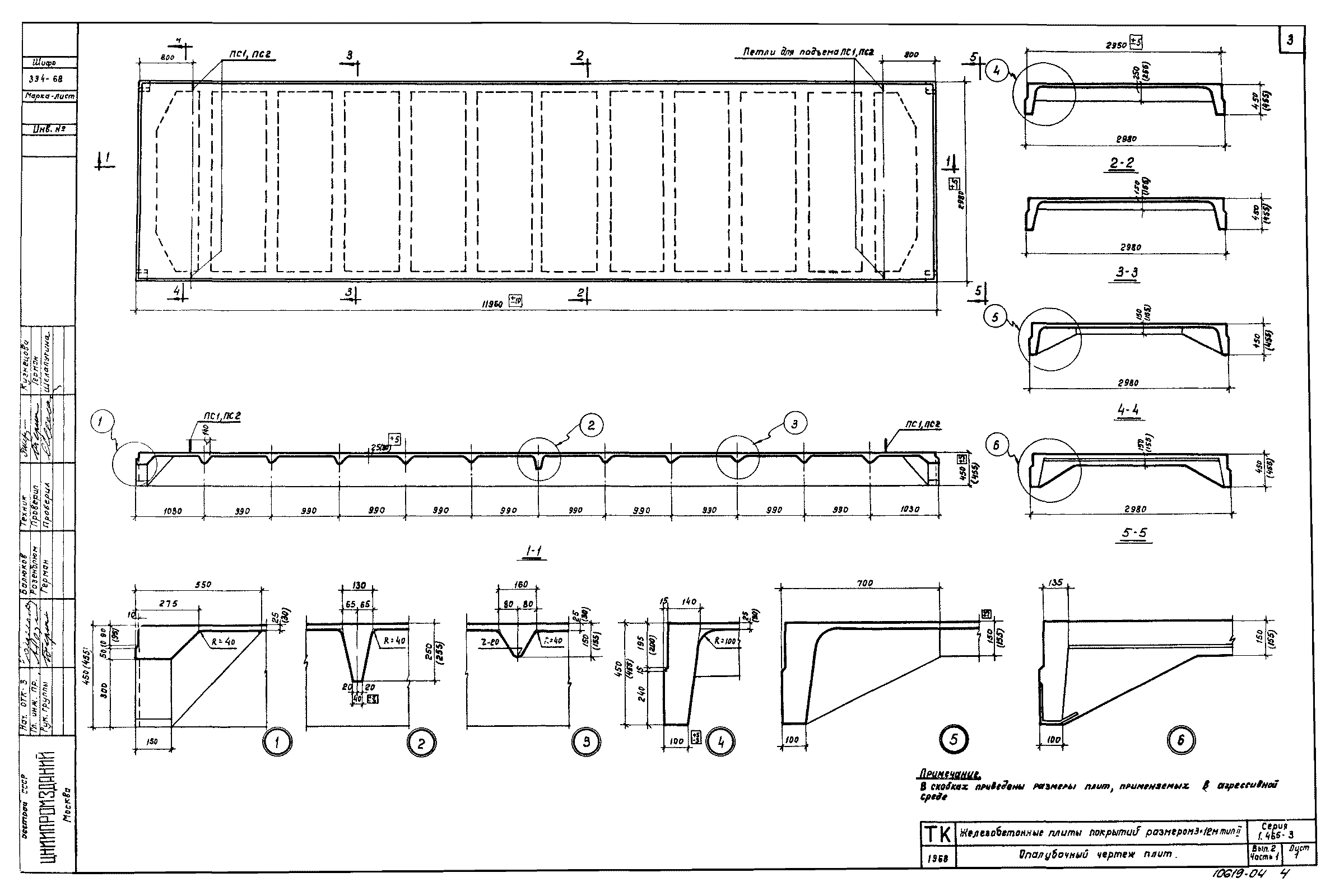

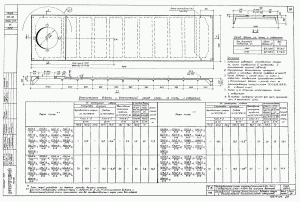

Железобетонная плита покрытий 3х12 м. - опалубочный чертеж

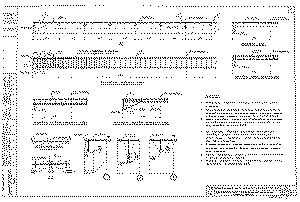

Железобетонная плита покрытий 3х12 м. - разрезы, детали

Железобетонная плита покрытий 3х12 м. - опалубочный чертеж



Железобетонная плита покрытий 3х12 м. - разрезы, детали

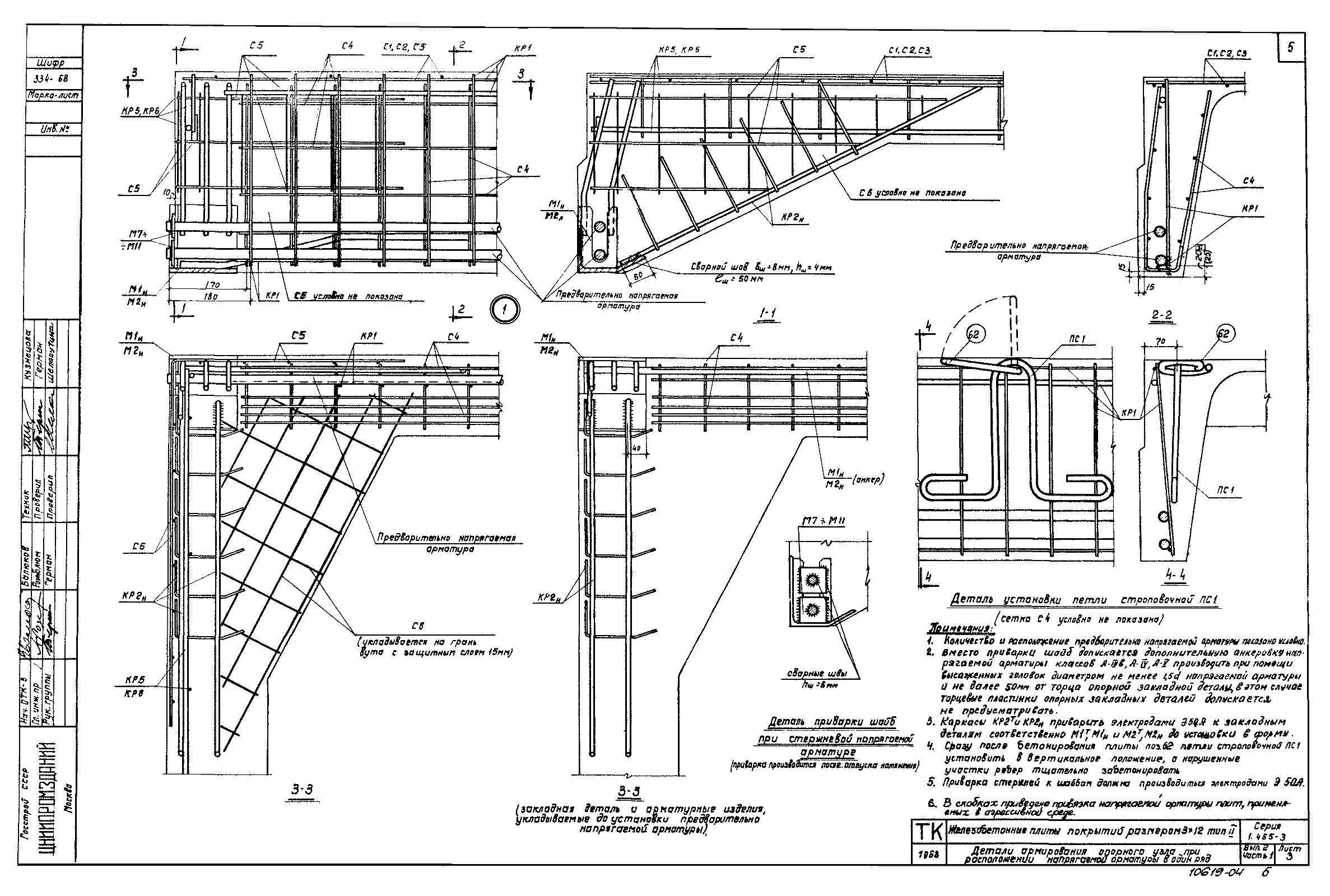

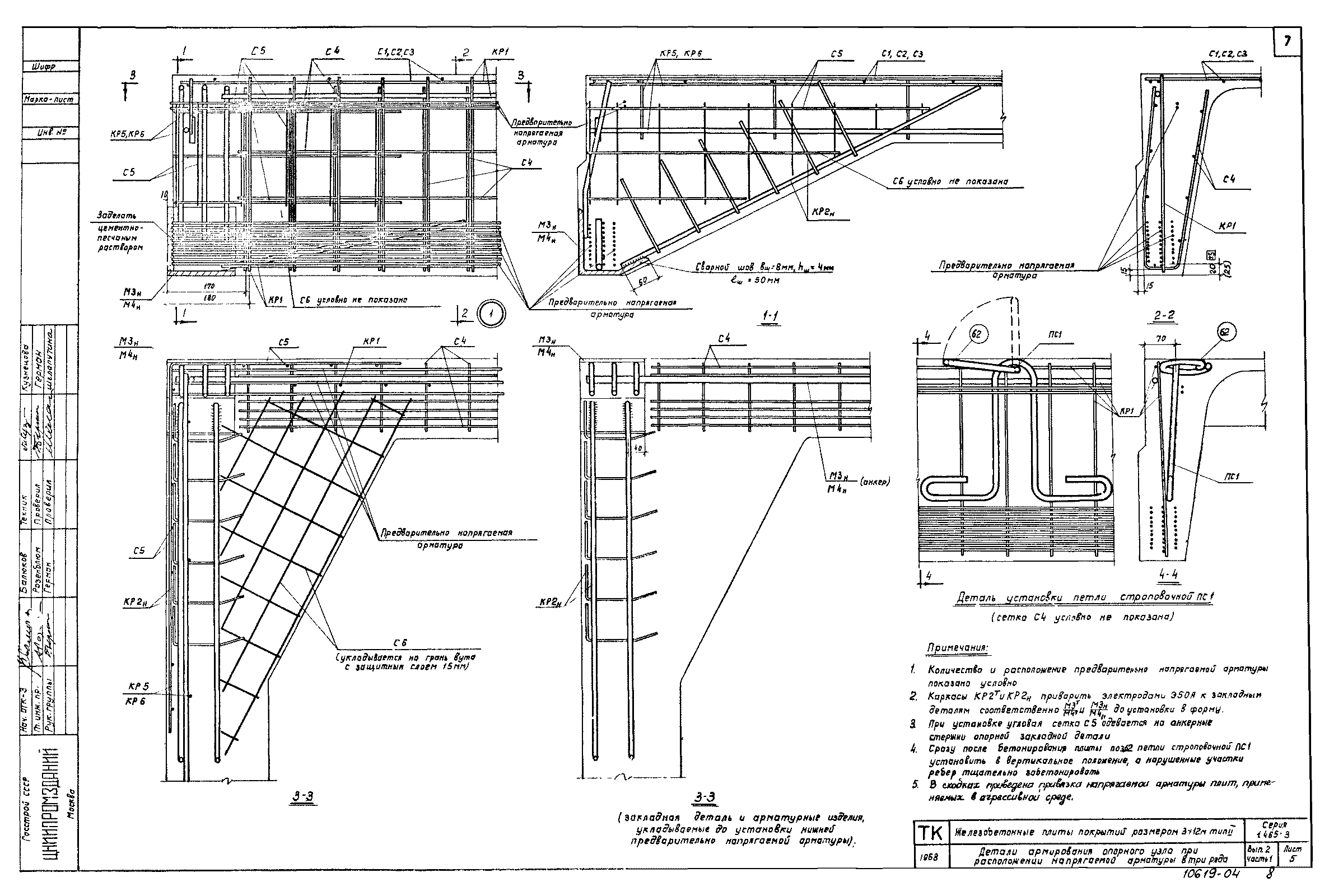

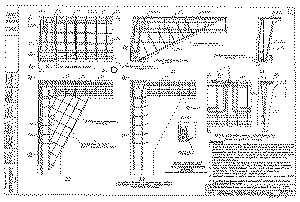

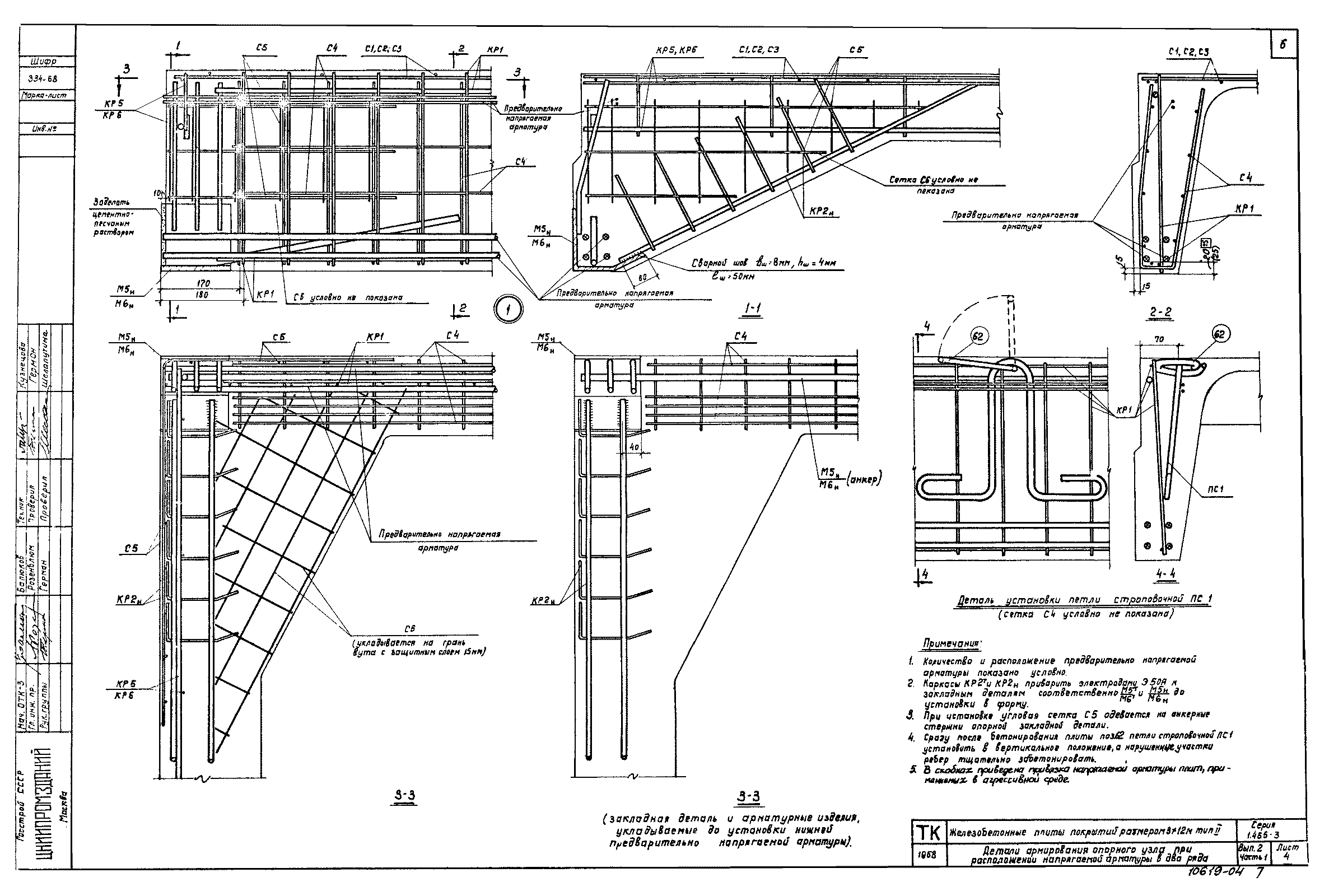

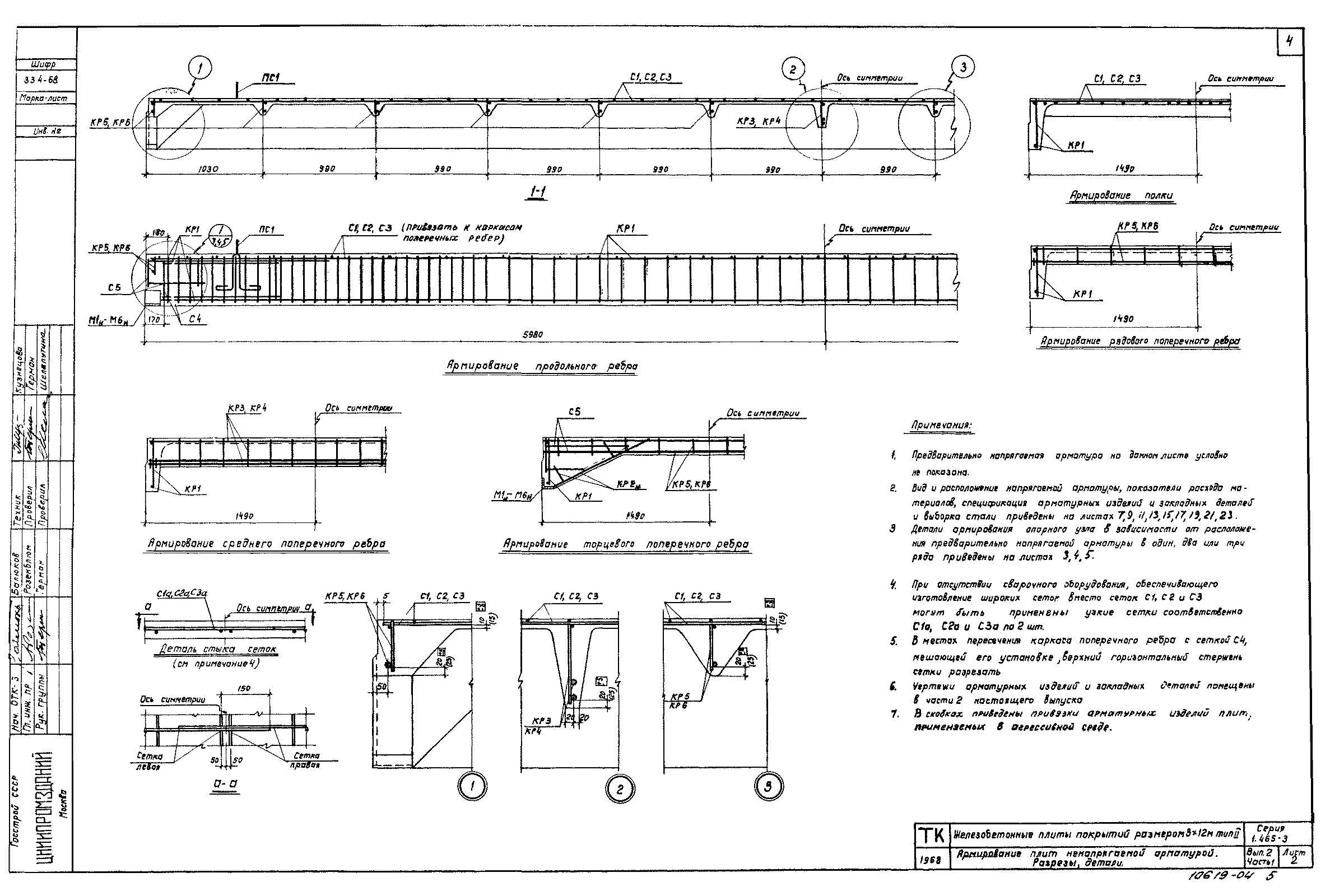

Железобетонная плита покрытий 3х12 м. - детали армирования опорного узла при расположении напрягаемой арматуры в один ряд

Железобетонная плита покрытий 3х12 м. - детали армирования опорного узла при расположении напрягаемой арматуры в два ряда

Железобетонная плита покрытий 3х12 м. - детали армирования опорного узла при расположении напрягаемой арматуры в один ряд



Железобетонная плита покрытий 3х12 м. - детали армирования опорного узла при расположении напрягаемой арматуры в два ряда



Железобетонная плита покрытий 3х12 м. - детали армирования опорного узла при расположении напрягаемой арматуры в три ряда

Железобетонная плита покрытий 3х12 м. с отверстиями для пропуска вентшахт

Железобетонная плита покрытий 3х12 м. - детали армирования опорного узла при расположении напрягаемой арматуры в три ряда



Железобетонная плита покрытий 3х12 м. с отверстиями для пропуска вентшахт

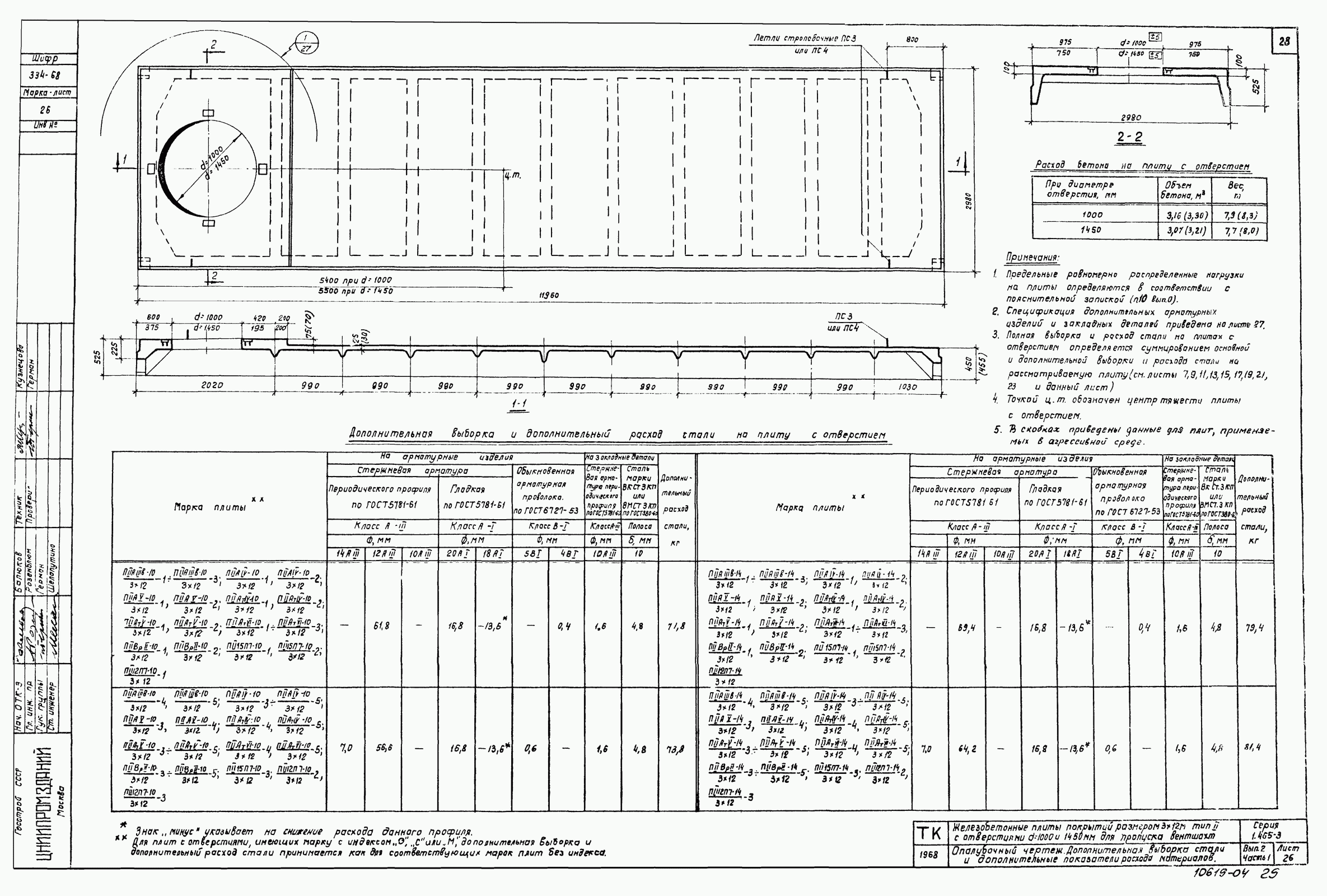

Железобетонная плита покрытий 3х12 м. с отверстиями для пропуска вентшахт - опалубочный чертеж

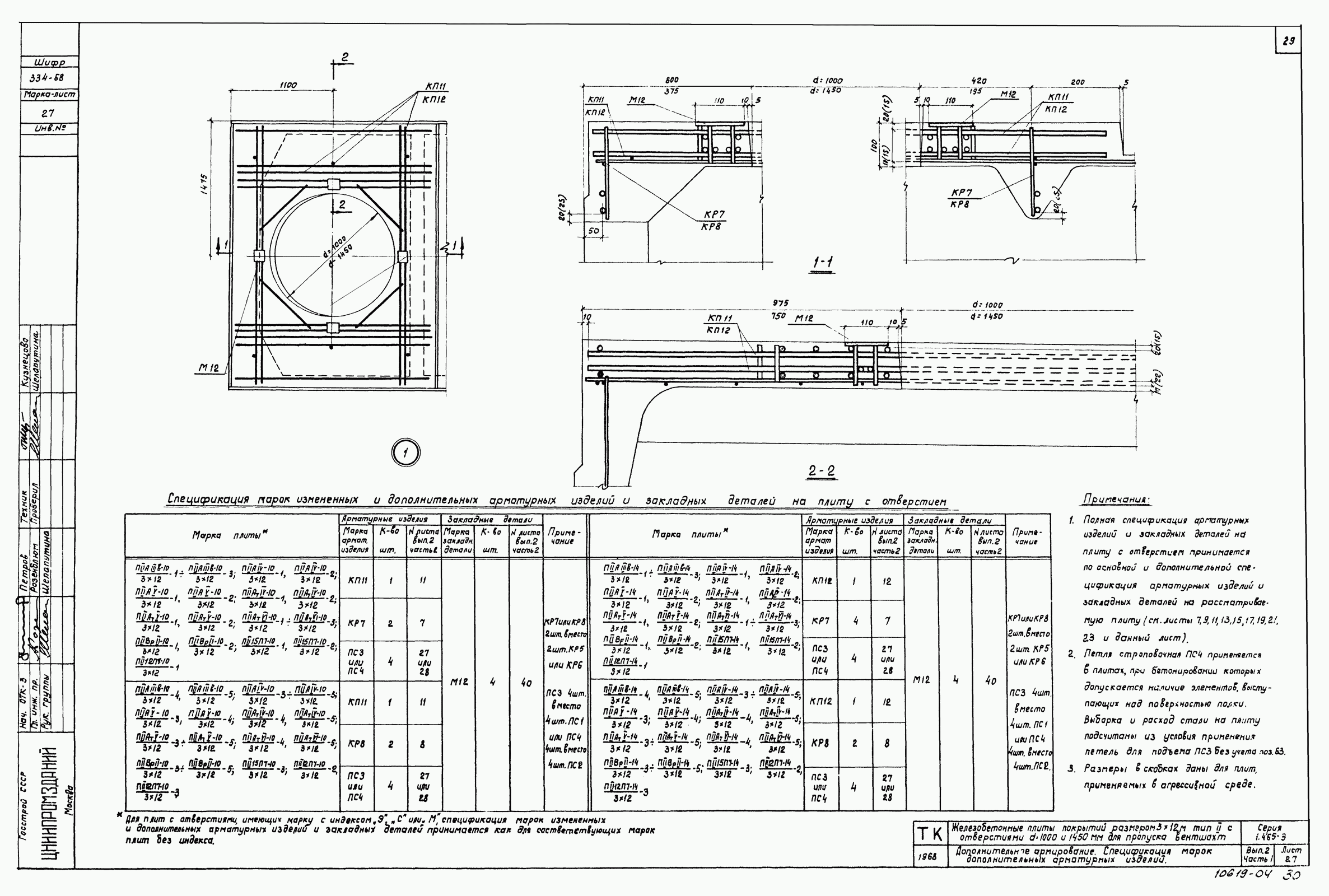

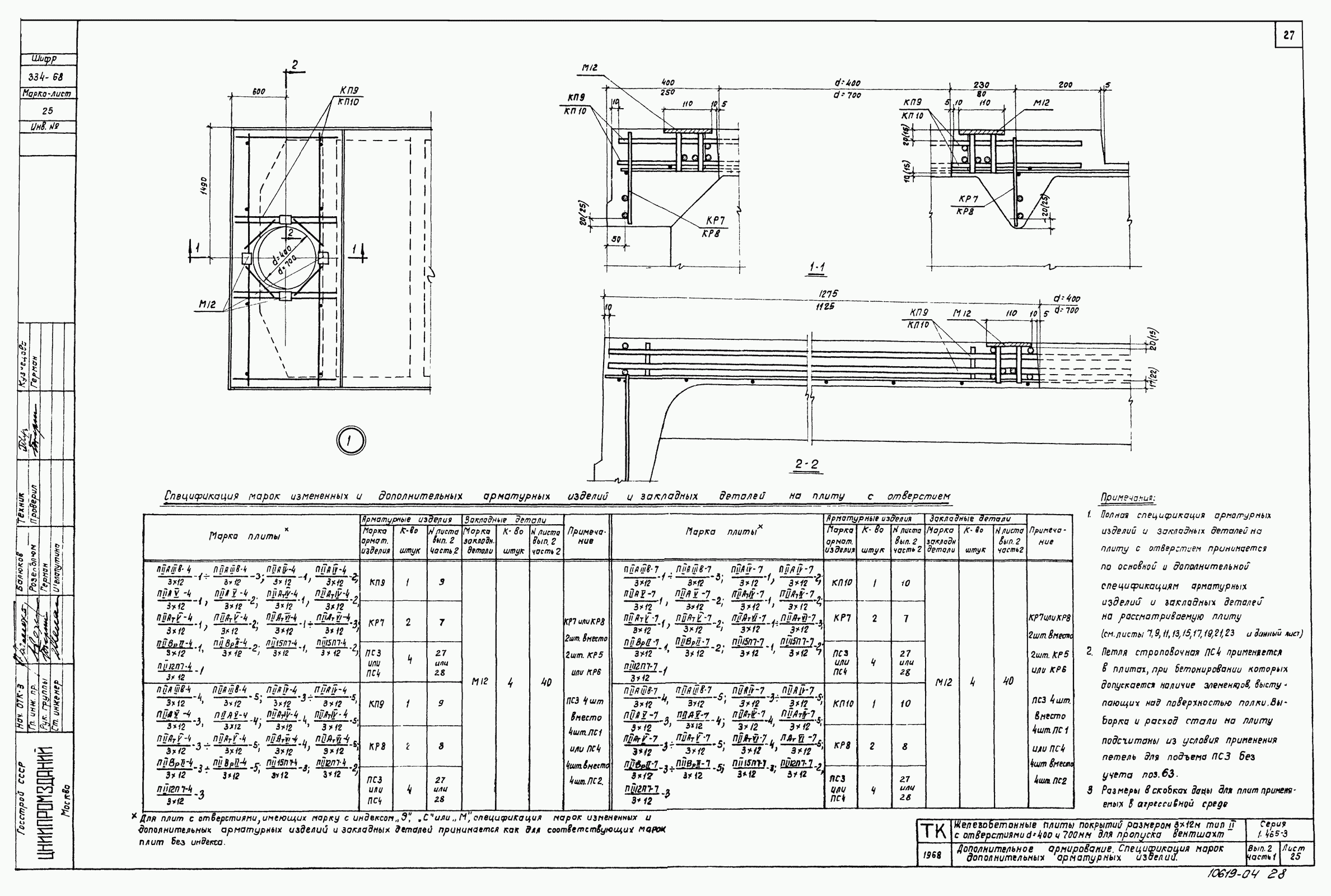

Железобетонная плита покрытий 3х12 м. с отверстиями для пропуска вентшахт - дополнительное армирование

Железобетонная плита покрытий 3х12 м. с отверстиями для пропуска вентшахт - опалубочный чертеж



Железобетонная плита покрытий 3х12 м. с отверстиями для пропуска вентшахт - дополнительное армирование

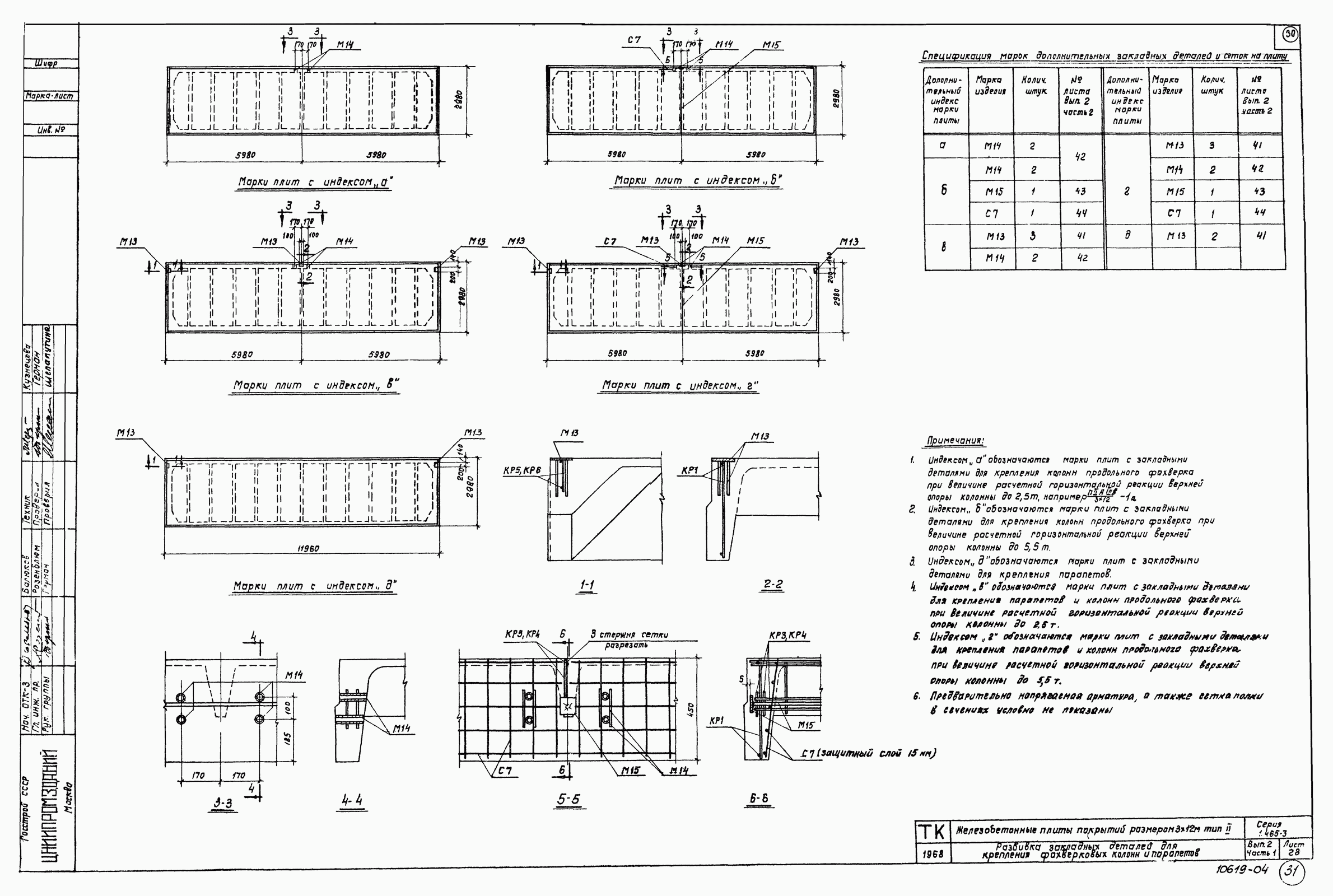

Железобетонная плита покрытий 3х12 м. - разбивка закладных деталей для крепления фахверковых колонн и парапетов



Железобетонная плита покрытий 3х12 м. - разбивка закладных деталей для крепления фахверковых колонн и парапетов
