Готовый проект двухэтажного супермаркета (торгового центра)







Проект разработан как для строительства в условиях плотной городской застройки в любой стране, любого климата и экономии земли, так и в условиях отсутствия необходимости жесткой экономии земли.

Данный архитектурный проект также удачно подходит в качестве современного многофункционального супермаркета.





Проект двухэтажного супермаркета





Проект супермаркета



Проект супермаркета

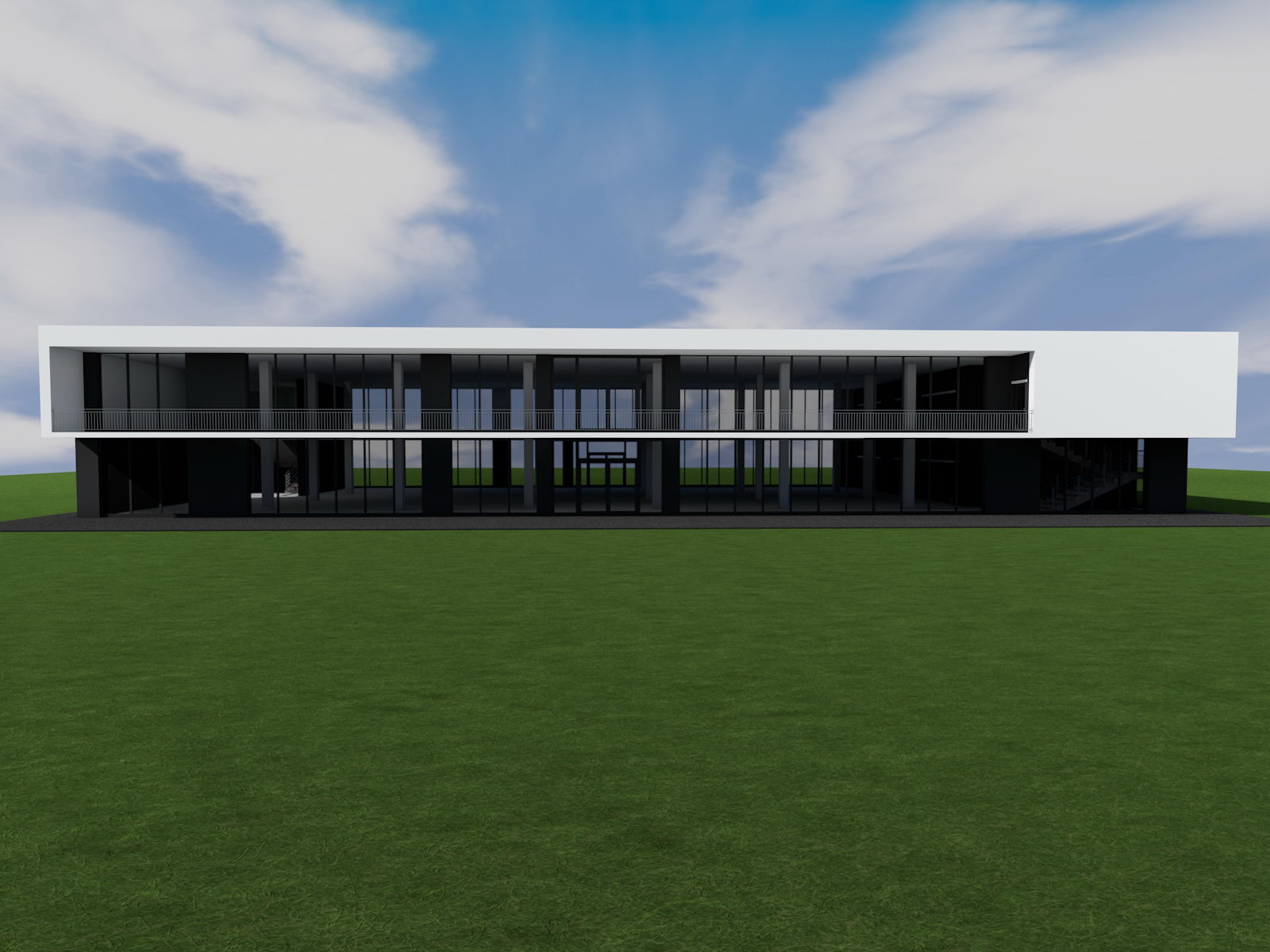

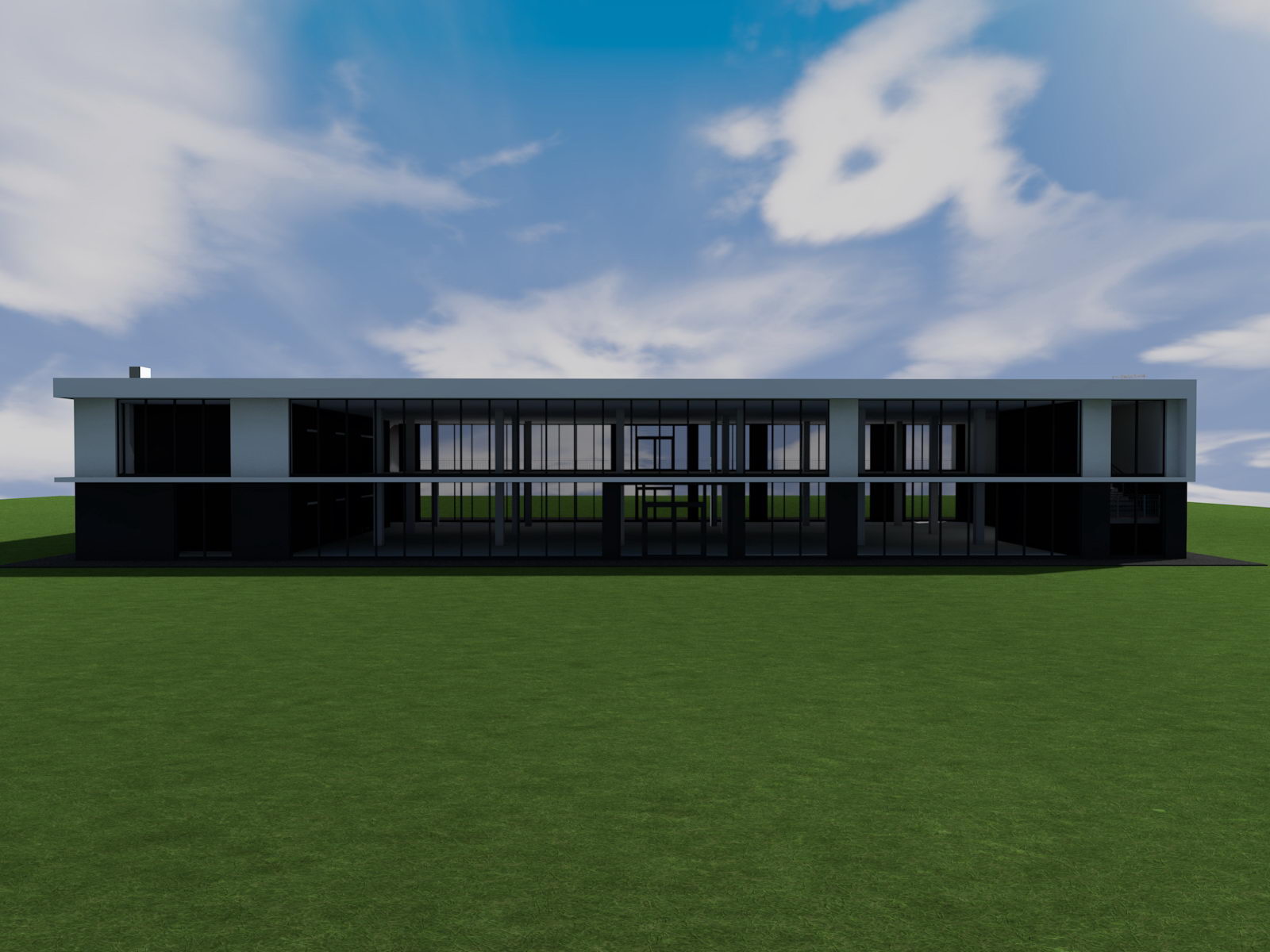

Главный фасад супермаркета



Задний фасад супермаркета



Проект супермаркета

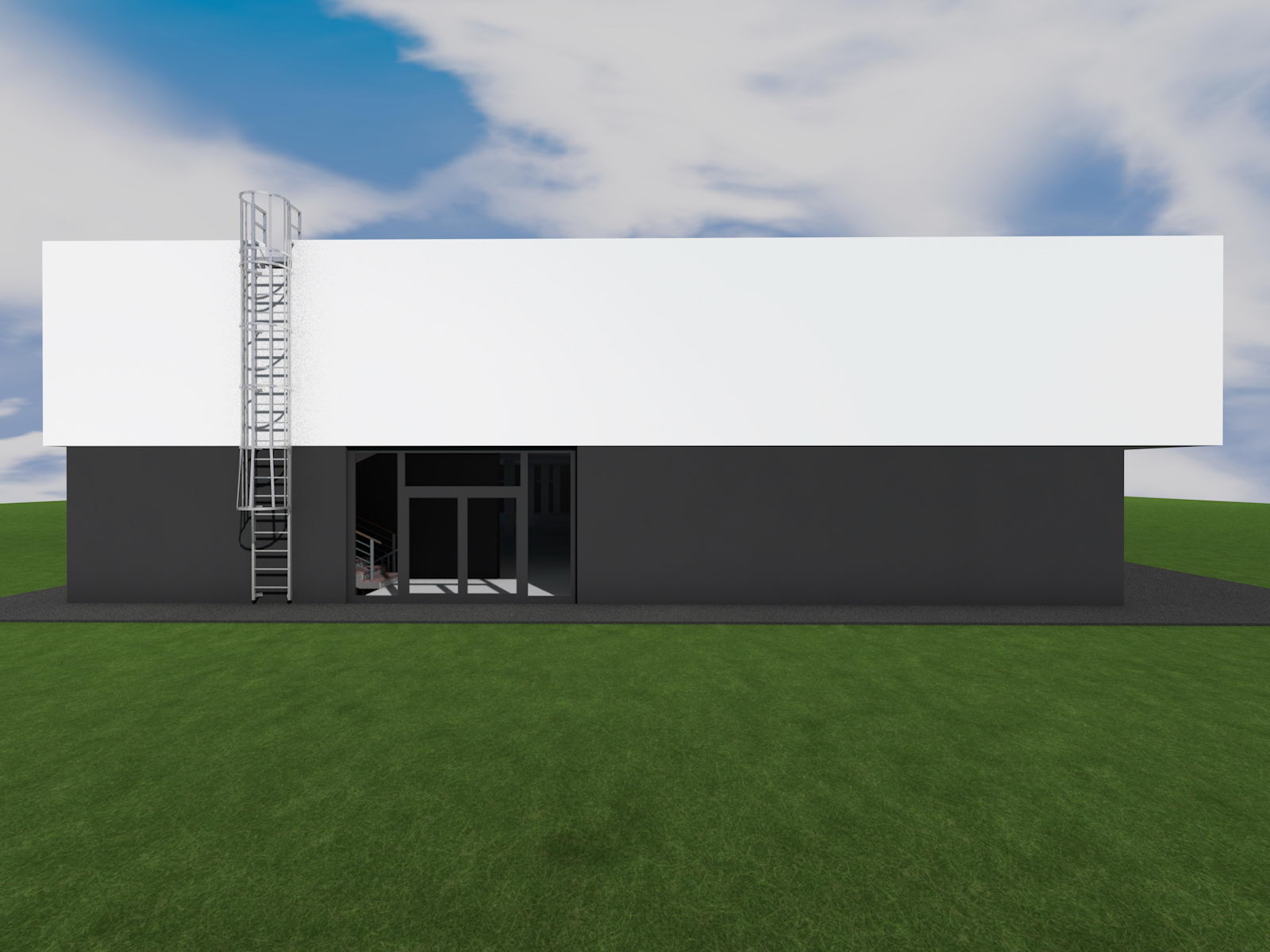

Боковой фасад супермаркета

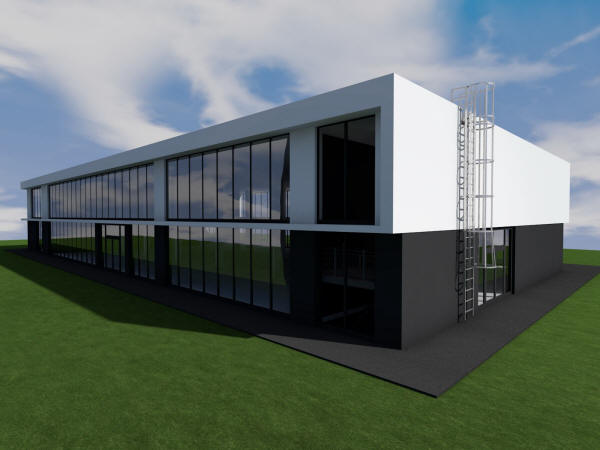

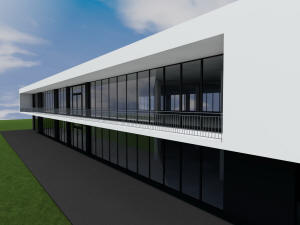

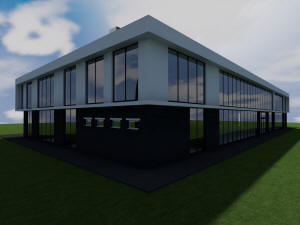

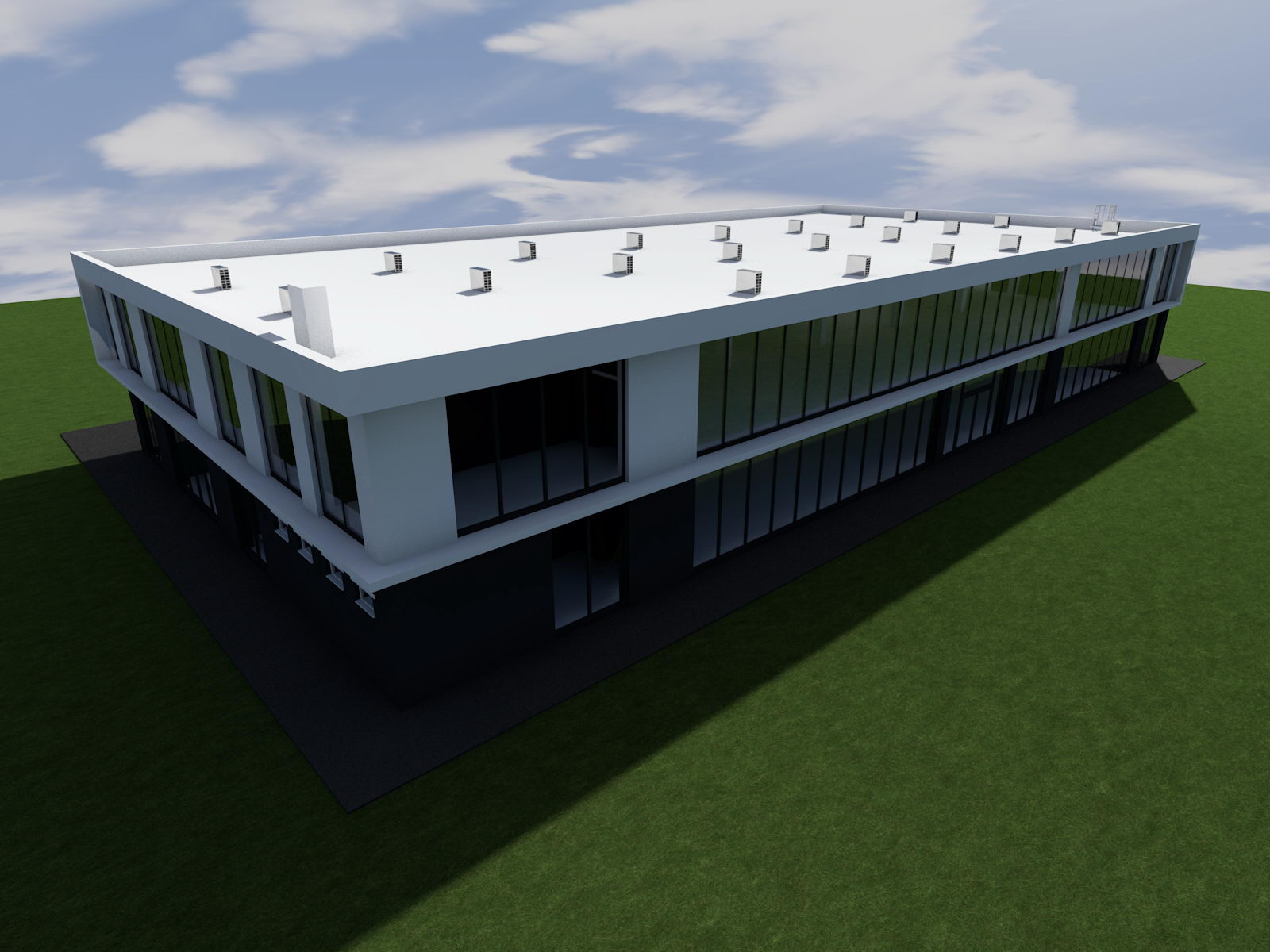

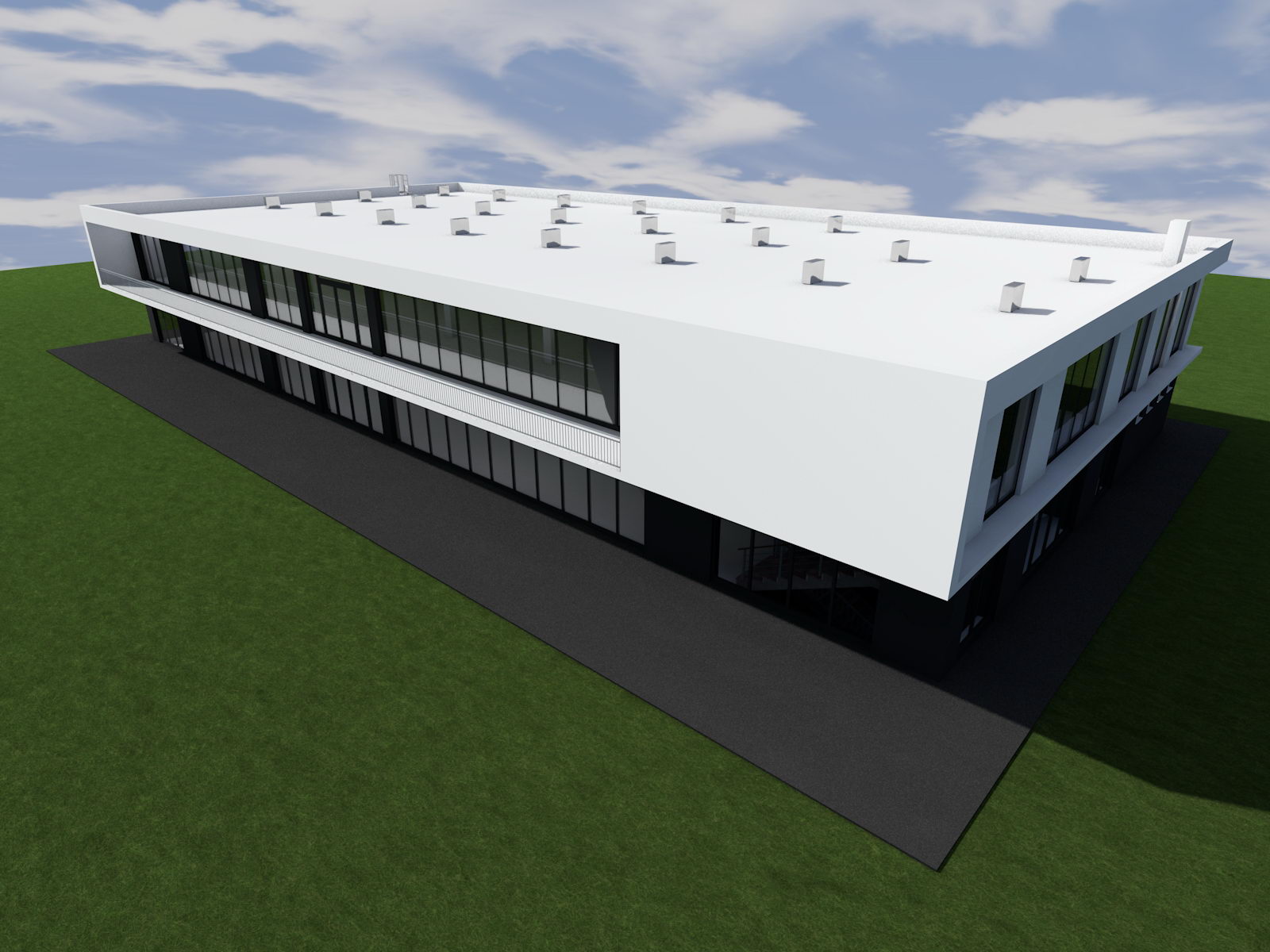

Общий вид супермаркета

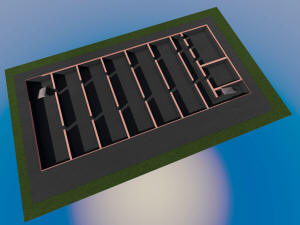

План фундамента супермаркета

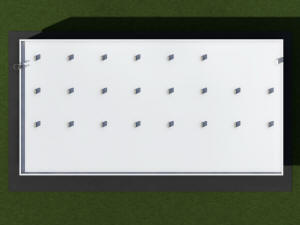

План крыши супермаркета

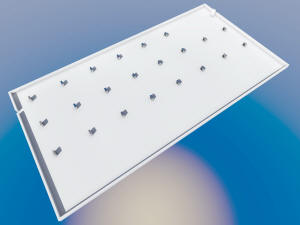

План крыши супермаркета

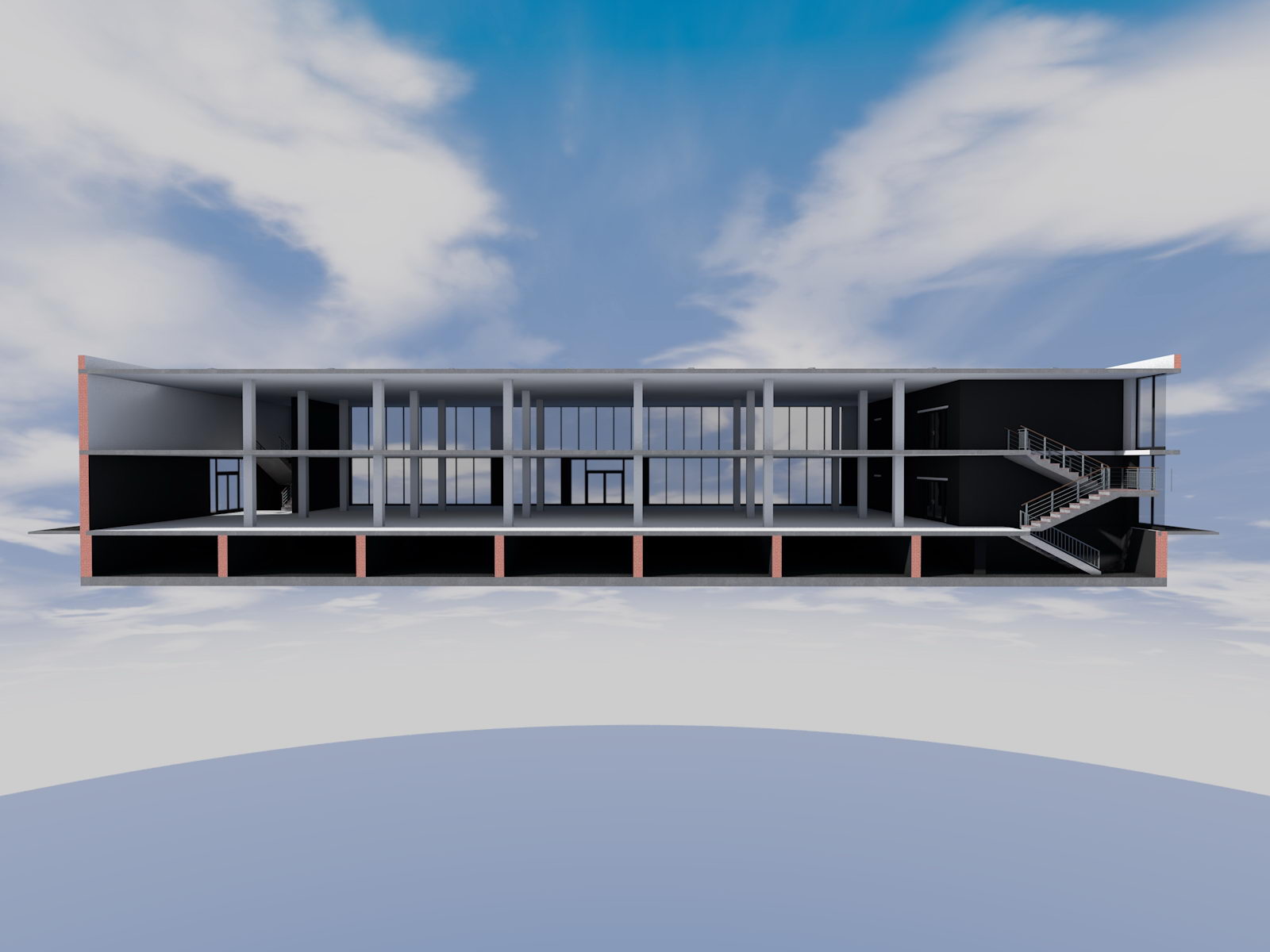

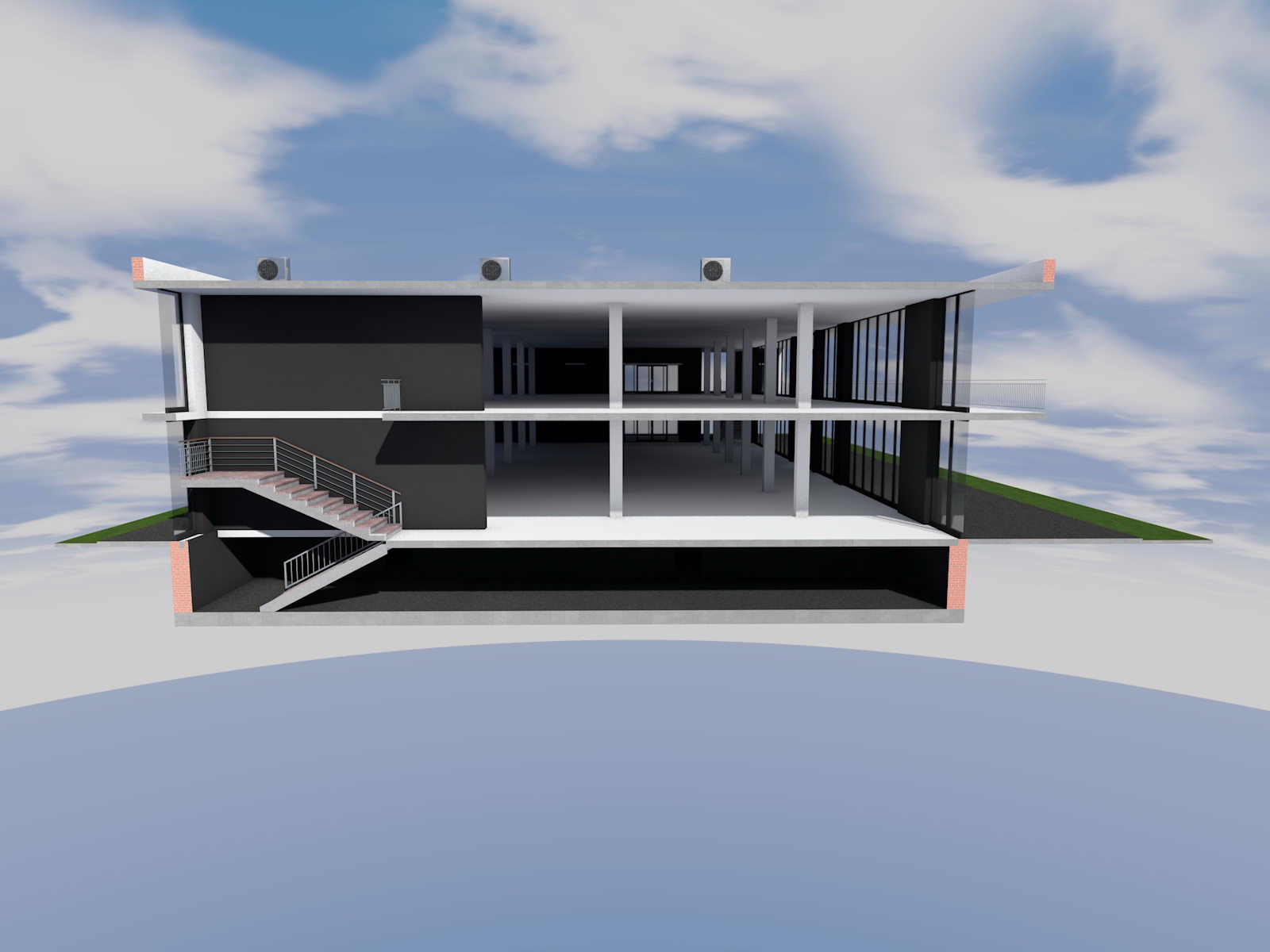

Разрез супермаркета



Разрез супермаркета

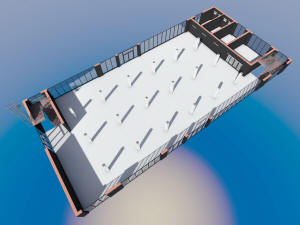

План 2 этажа супермаркета

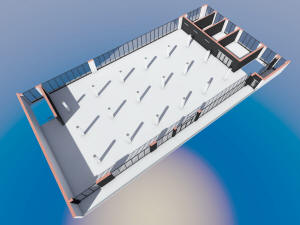

План 1 этажа супермаркета

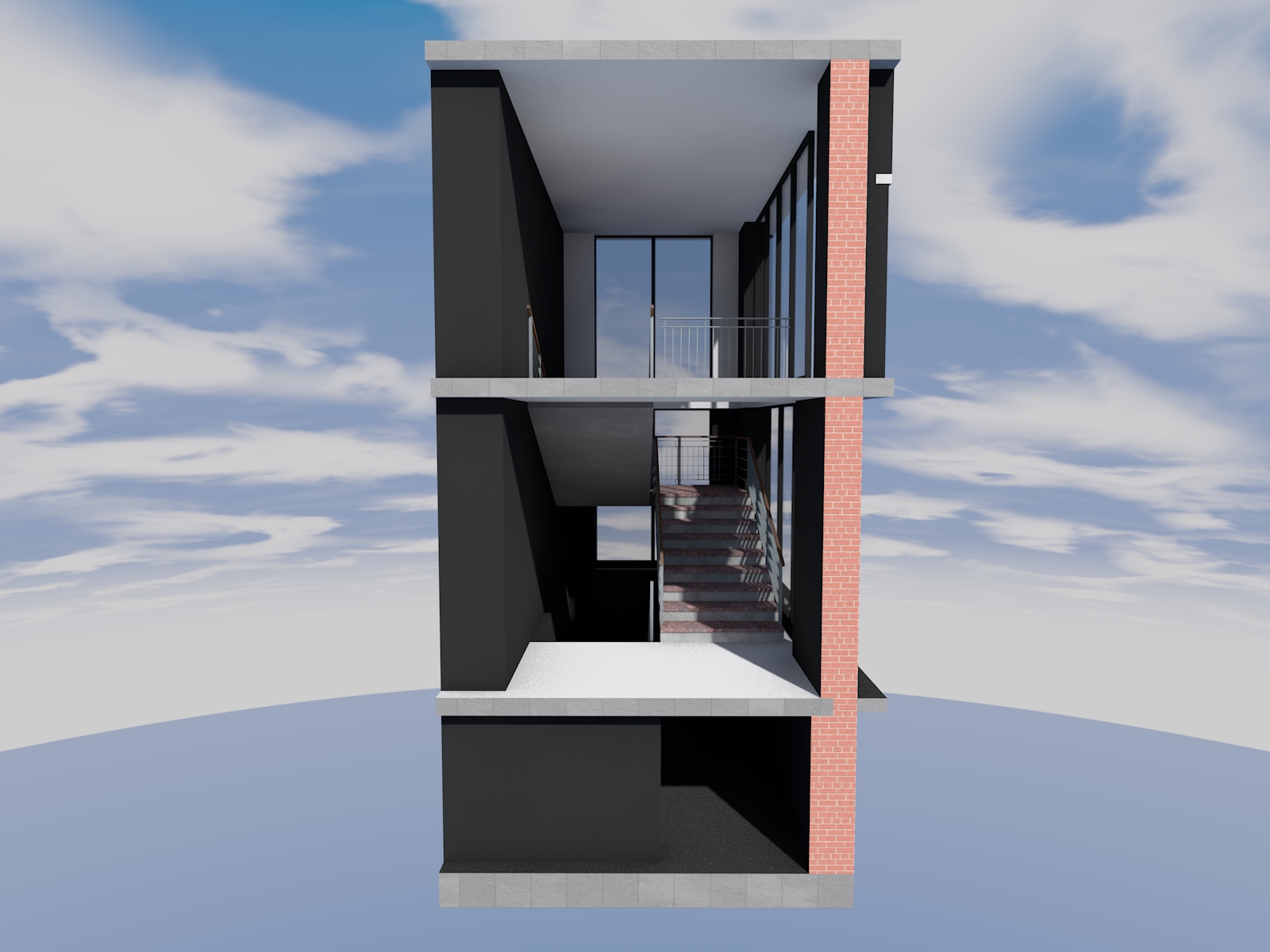

Разрез супермаркета - вид лестницы

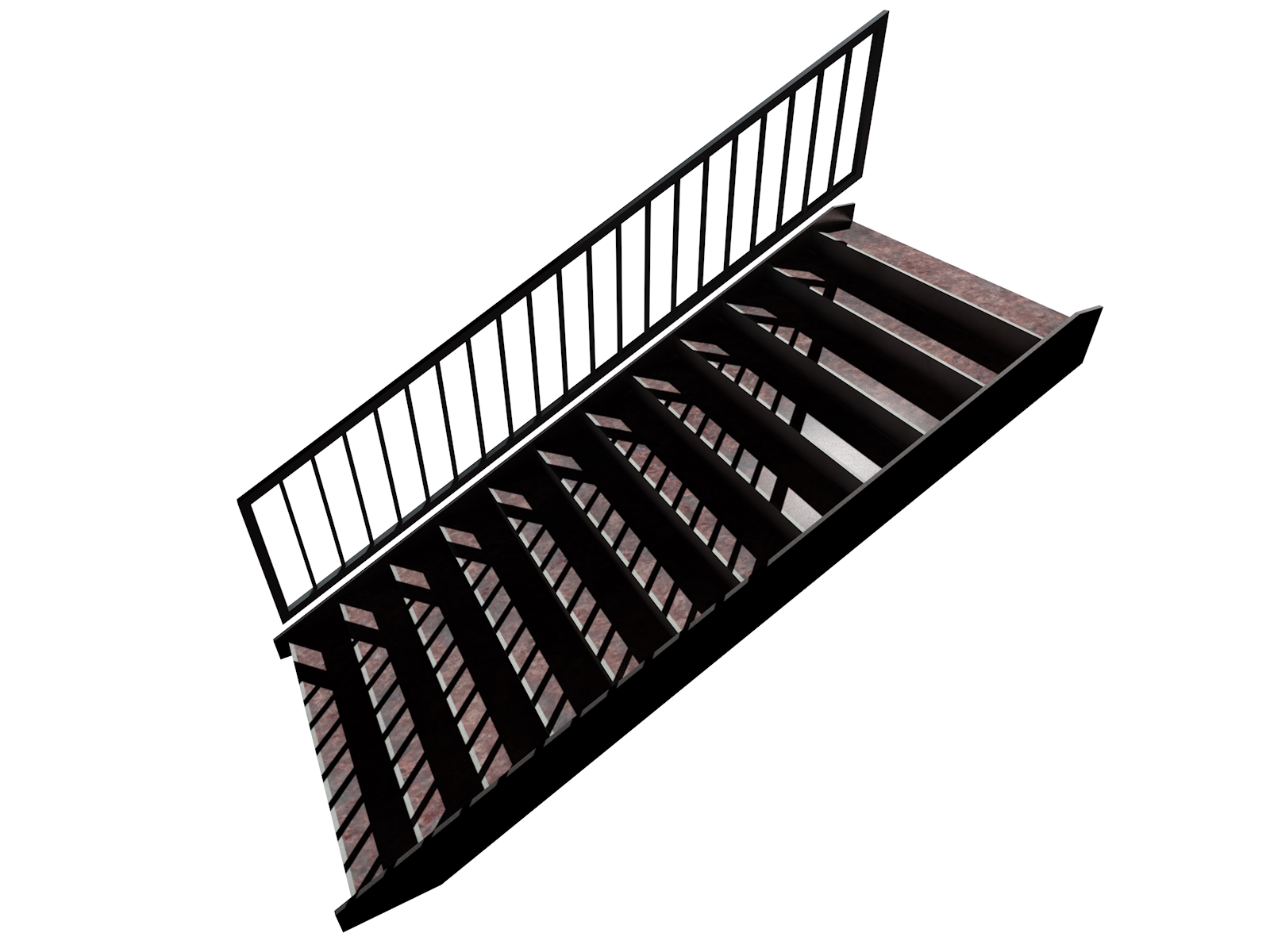

Вид лестницы в техподполье

Разрез супермаркета - вид лестницы



Вид лестницы в техподполье

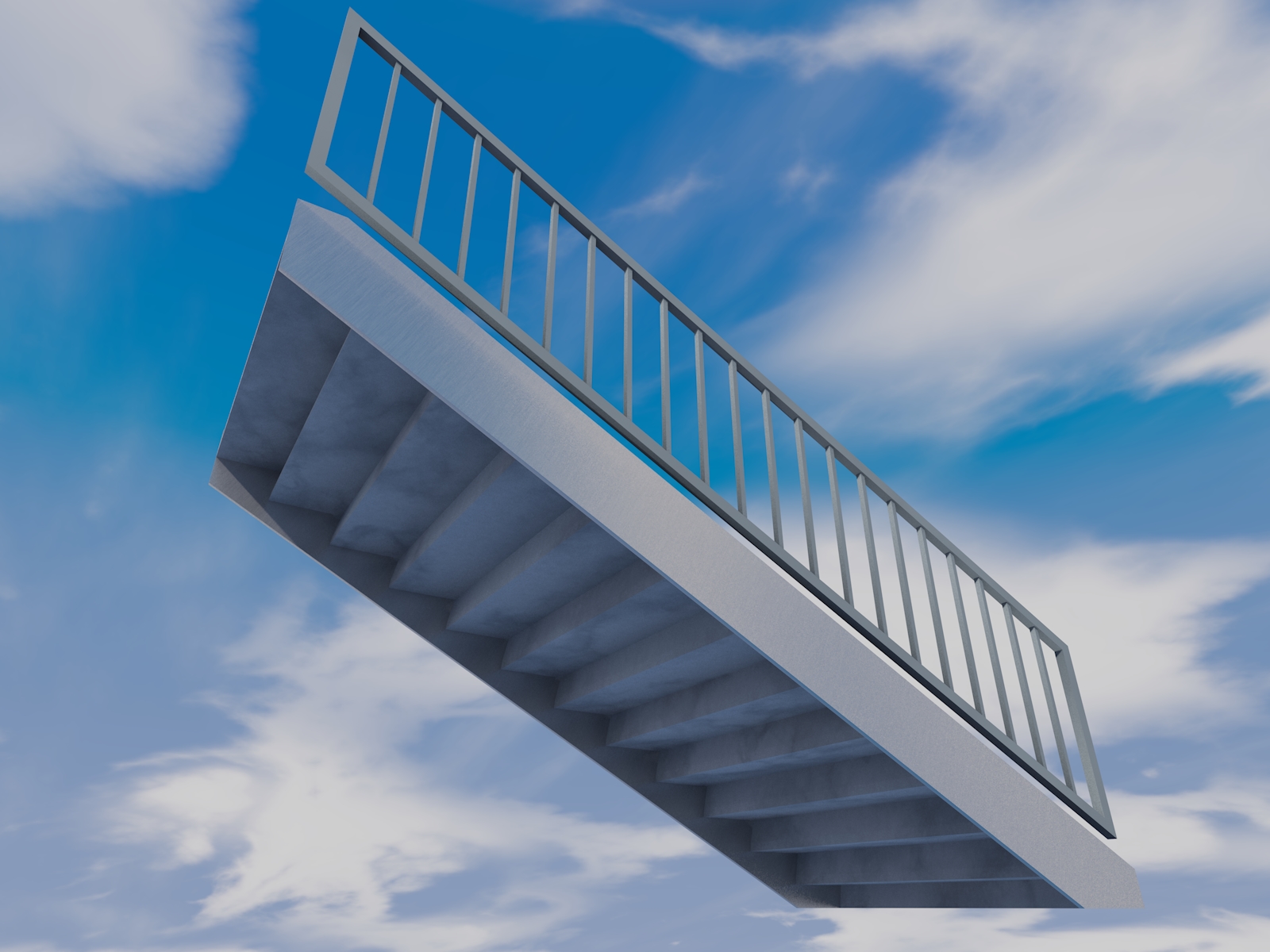

Вид лестницы супермаркета

Вид лестницы в техподполье

Вид лестницы супермаркета



Вид лестницы в техподполье

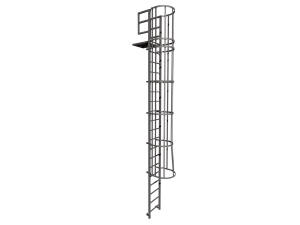

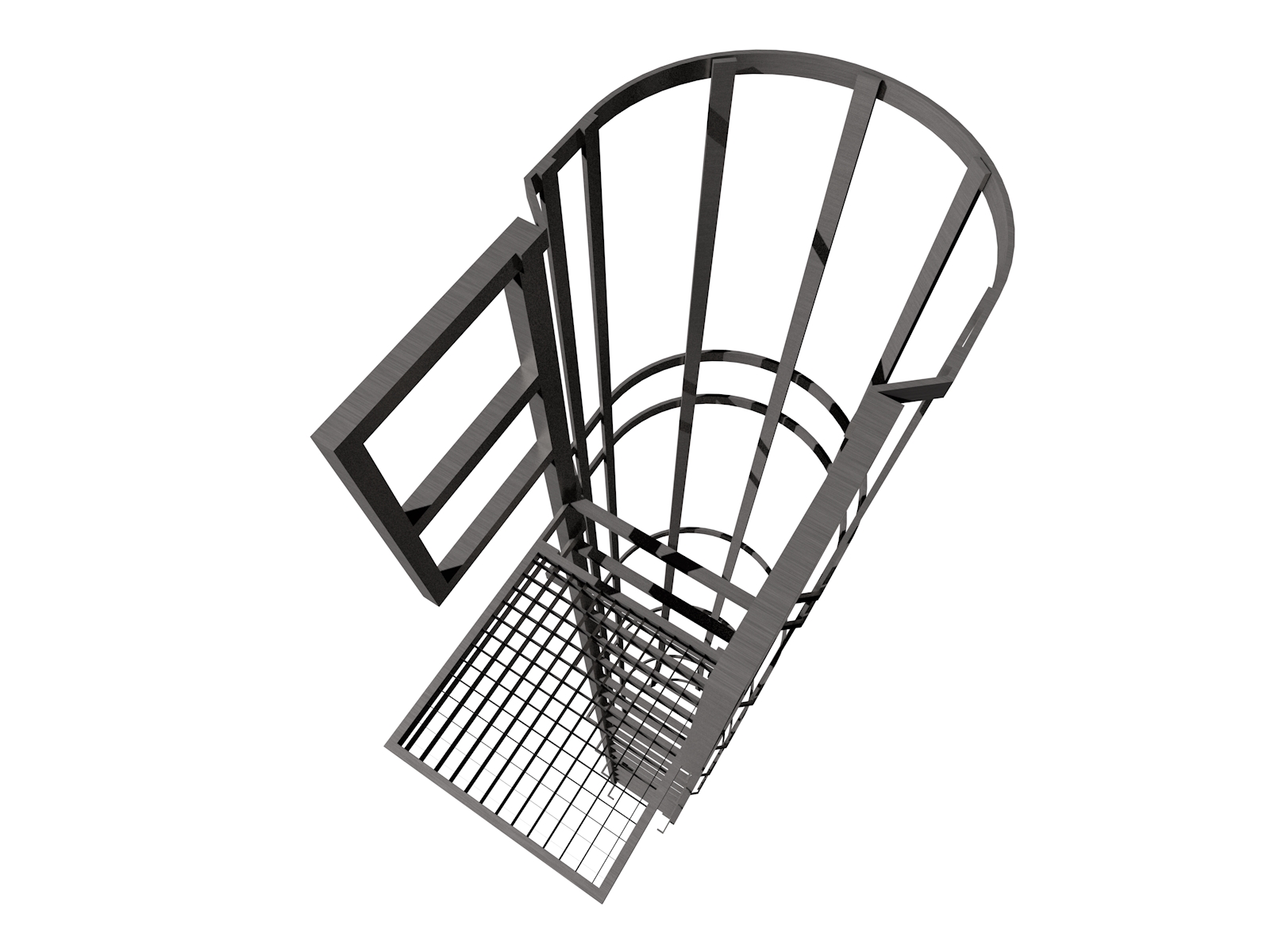

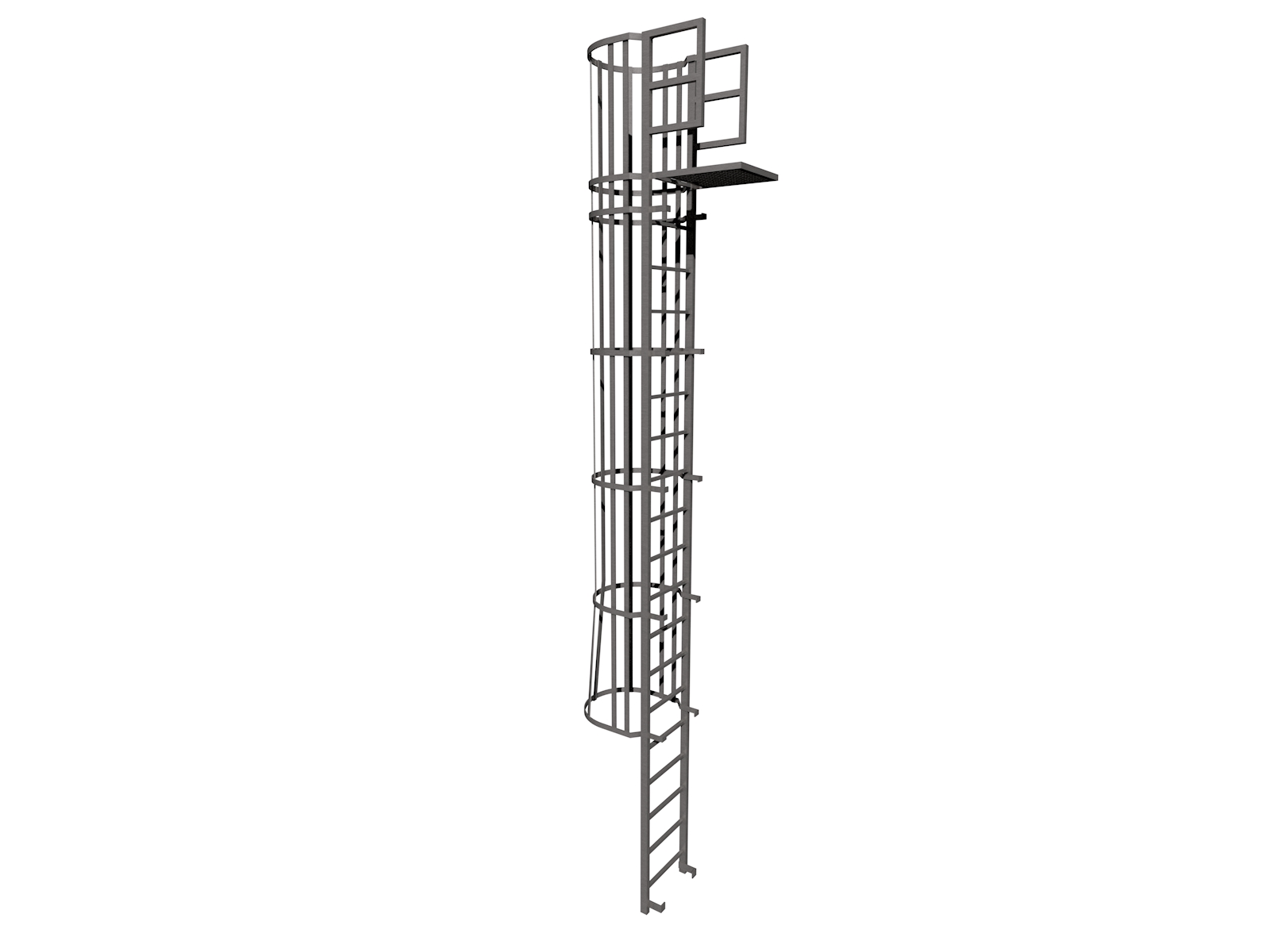

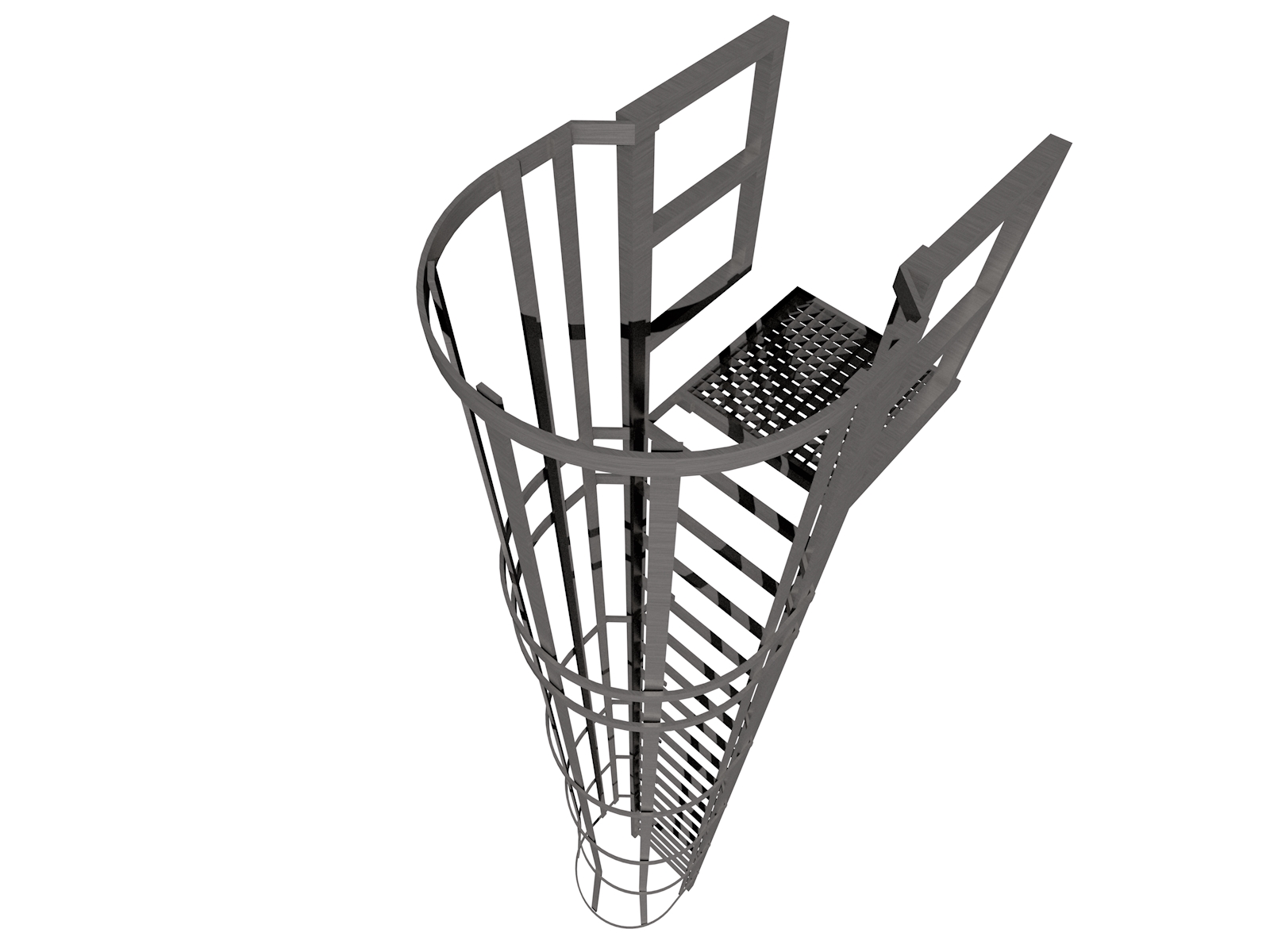

Пожарная лестница

Пожарная лестница

Пожарная лестница



Пожарная лестница



Пожарная лестница

Пожарная лестница

Пожарная лестница

Пожарная лестница







Наименование

Площадь, м.кв.

Состав эскизного проекта (ЭП)

Состав рабочего проекта (РП)

Примечание

Общая

Подвала

Проект двухэтажного  супермаркета

1960

980

Краткая пояснительная записка с описанием основных характеристик супермаркета.

3D цветные изображения супермаркета – 12 видов.

Планы каждого этажа.

Фасады супермаркета – 4 вида.

Разрезы супермаркета – 2 вида.

План кровли.

План подвала.

Архитектурные и конструктивные решения разрабатываются и оплачиваются по отдельному договору и техническому заданию.



Состав раздела "Архитектурные решения" (в соответствии с ГОСТ 21.501-93):
Титульный лист.
Общие данные, пояснительная записка.
Генплан.
Планы этажей.
План кровли.
Фасады.
Фрагменты фасадов.
Спецификация элементов отделочных материалов фасадов.
Разрезы (с указанием высотных отметок, материалов ограждающих конструкций здания).
Узлы по разрезам.
Внутренние лестницы (с привязкой в плане и по вертикали).
Крыльца и террасы (с привязкой в плане и по вертикали).
Вентиляционные каналы.
Ведомость заполнения оконных и дверных проемов.
Ведомость полов.

Сроки передачи

заказчику ЭП - электронно в течении семи дней после получения  100% предоплаты.

Для разработки РП нужны

инженерно-геологические изыскания

площадки строительства.





Общая площадь супермаркета указана без учета площади подвала высотой 1,8 м.

Состав эскизного проекта супермаркета может незначительно уточняться по взаимному согласованию сторон.

Состав рабочего проекта супермаркета оговаривается индивидуально.

  • Все рисунки передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта супермаркета, в т.ч. создание и раскрутка официального сайта проекта, и по услуги по строительству и т.д.

Эскизный проект двухэтажного супермаркета выполнен в соответствии с заданием Заказчика и требованиями СНиП и предназначен для строительства как в России, так и иных климатических условиях и иных странах.
Архитектурно-строительные решения для строительства в Московской области разработаны для следующих условий:

  • расчетная зимняя температура по климатическому району II, согласно СП 131.13330.2012;

  • наиболее холодной пятидневки -28° С;

  • наиболее холодных суток -32° С;

  • нормативная снеговая нагрузка по III району согласно СП 20.13330.2016 - 100 кг/кв.м. (1.00 кПа);

  • нормативный скоростной напор ветра по I району согласно СП 20.13330.2016 - 23кгс/кв.м.(0,23 кПа);

  • зона влажности - нормальная.

Архитектурно-планировочное решение разработано в соответствии со СП 118.13330.2012 "Общественные здания и сооружения".





Пояснительная записка к проекту двухэтажного супермаркета





Технические характеристики дома
(уточняются по результата инженерно-геологических исследований, исходных данных об условиях эксплуатации и пожеланий заказчика)

Фундамент – железобетонная плита или ленточный.

Перекрытия – железобетонные плиты толщиной 200 мм.
Наружные стены подземной части – цокольные керамзитобетонные панели толщиной 500 мм с внутренним слоем утеплителя из пенополистирола толщиной 100 мм.
Наружные стены – толщиной 400 мм.

Возможно изменение толщины и материала наружных стен.

Внутренние стены – кирпичные или железобетонные панели толщиной 400 мм.
Плиты покрытия – керамзитобетонные панели толщиной 250 мм с внутренним слоем утеплителя из пенополистирола.
Лестничные марши – сборные железобетонные марши и площадки.
Вентиляционные блоки – железобетонные панели толщиной 100 мм.
Санузлы – сборные из гипсобетонных перегородок и сантехкабины заводского изготовления.
Окна – двухкамерный стеклопакет в одинарном переплете ПВХ.
Система отопления – состоит из стальных водогазопроводных труб по ГОСТ 3262-75* и стальных электросварных труб по ГОСТ 10704-1.

Нагревательные приборы – чугунные радиаторы. Теплоносителем является горячая вода с параметрами 95-70*С.
Вентиляция – приточно-вытяжная с естественным побуждением и принудительная.
Теплоснабжение - схема теплоснабжения закрытая.

Сети запроектированы из стальных электросварных труб по ГОСТ 10705-80 для системы теплоснабжения, стальные водогазопроводные оцинкованные по ГОСТ 3262-75*ДЛ системы ГВС.

Водоснабжение – источником водоснабжения является существующий квартальный водопровод.

Для обеспечения требуемого напора проектом предусмотрена насосная установка.

Для учета водопотребления на вводе в здание запроектирован водомерный узел со счетчиком.

Предусмотрен поэтажный учет водопотребления счетчиками.

Проектом предусмотрены раздельные системы хозяйственно-питьевого и противопожарного водоснабжения. Приготовление горячей воды осуществляется в котельной, температура горячей воды составляет 60-40 °С.

Проектом предусмотрены системы хозяйственно-бытовой, дождевой канализации и дренаж из приямков;
Электроснабжение – I и II категории надежности.

Проектом предусмотрено устройство рабочего, аварийного, эвакуационного и ремонтного освещения.

Для освещения помещений предусмотрены светильники с энергосберегающими лампами. Напряжение рабочего, аварийного и эвакуационного освещения ~220 В;
Пожарная сигнализация – подсистема пожарной сигнализации предусматривает установку автономных дымовых пожарных извещателей в помещениях здания, кроме санузлов и «мокрых» помещений.

Пожарные извещатели предназначены для выдачи звуковых и световых сигналов при предельном пороге задымления помещения.



Класс энергоэффективности здания В+.





Примечание

  • По желанию возможна разработка 3D поэтажных планов каждого этажа полностью или фрагментарно.

  • Рекомендуется заказ разработки 3D интерьера помещений коммерческих помещений

  • На стадии эскизного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должна решать данная гостиница.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку эскизного проекта супермаркета.



Основные возможные варианты компоновки и доработки базового варианта проекта многофункционального двухэтажного супермаркета:

  • Увеличение или уменьшение базовой длины супермаркета.

  • Доработка проекта под общую площадь до 1500 кв.м.

  • Многочисленные варианты планировок этажей.

  • Доработка проекта для строительства в любых климатических условиях.

  • Многочисленные варианты колористики здания.

  • Изменение площади и внешнего вида основного входа.

  • Изменение подъездной группы, в т.ч. для малоподвижной группы населения.

  • Проектирование подъемника.

  • Доработка подвала и его функционального назначения.

  • Доработка внутренней геометрии и дизайна окон.

  • Изменение фасадов дома.

  • Любые иные пожелания заказчика, с учетом базовых архитектурно-конструктивных решений дома.

Варианты компоновки и доработки проекта выполняются на основе технического задания заказчика и по предоплате работ.





Для заказа приобретения ЭП, РП, или заказа проекта многофункционального супермаркета свяжитесь с нами любым удобным для Вас способом, указанном на сайте.
