Готовый проект одноэтажного супермаркета (торгового центра)







Проект разработан как для строительства в условиях плотной городской застройки в любой стране, любого климата и экономии земли, так и в условиях отсутствия необходимости жесткой экономии земли.

Данный архитектурный проект также удачно подходит в качестве современного многофункционального супермаркета.

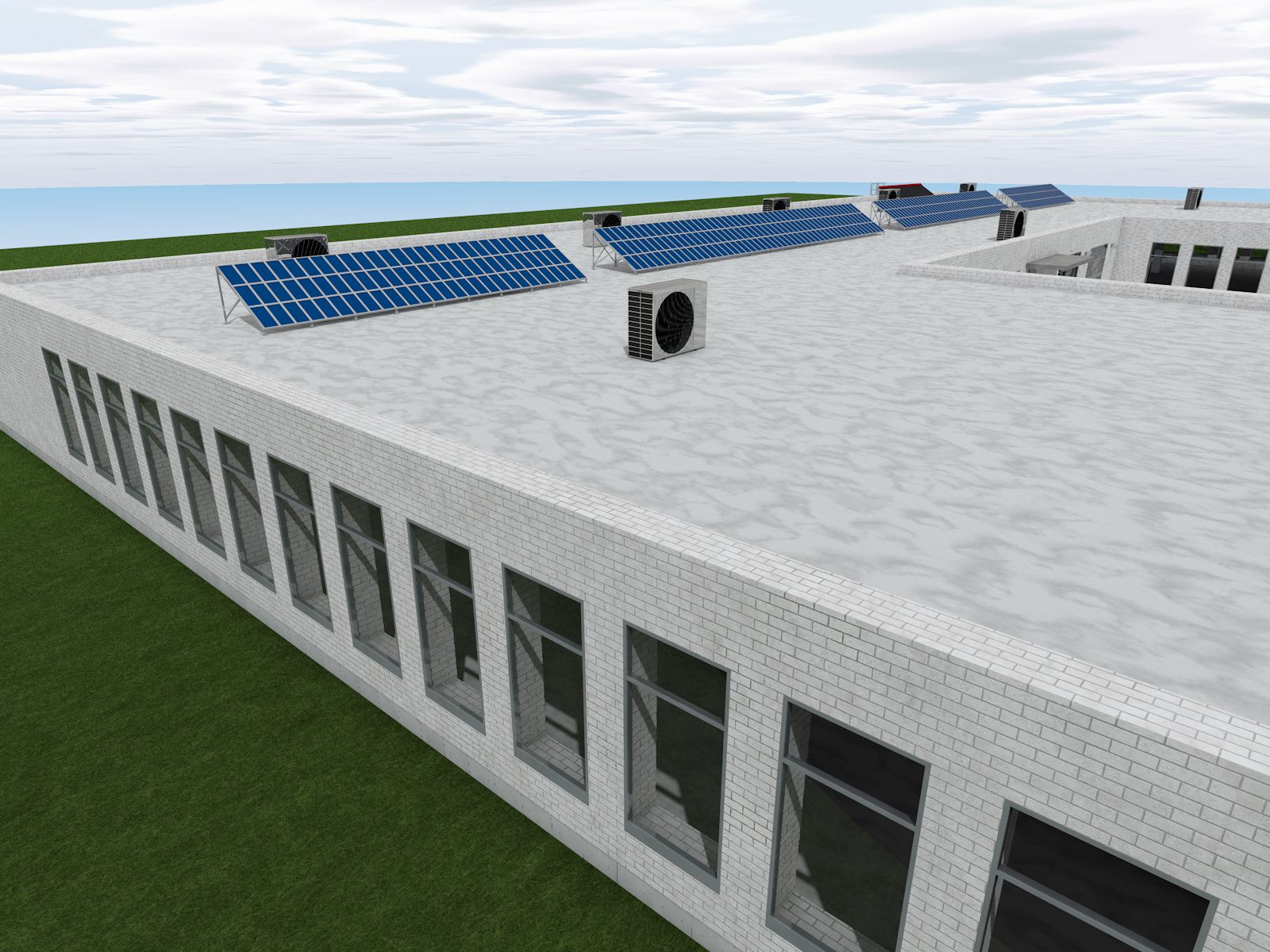

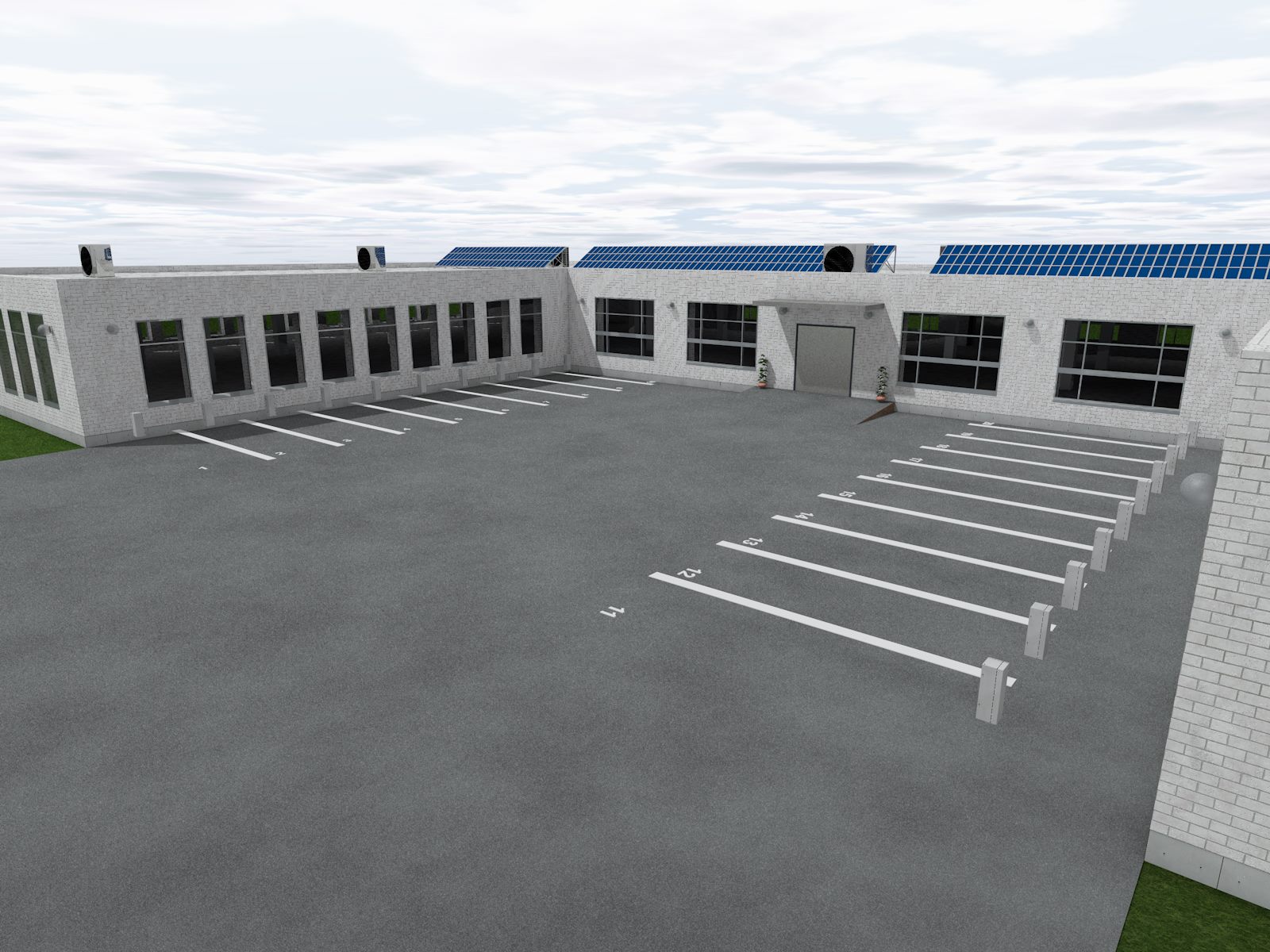

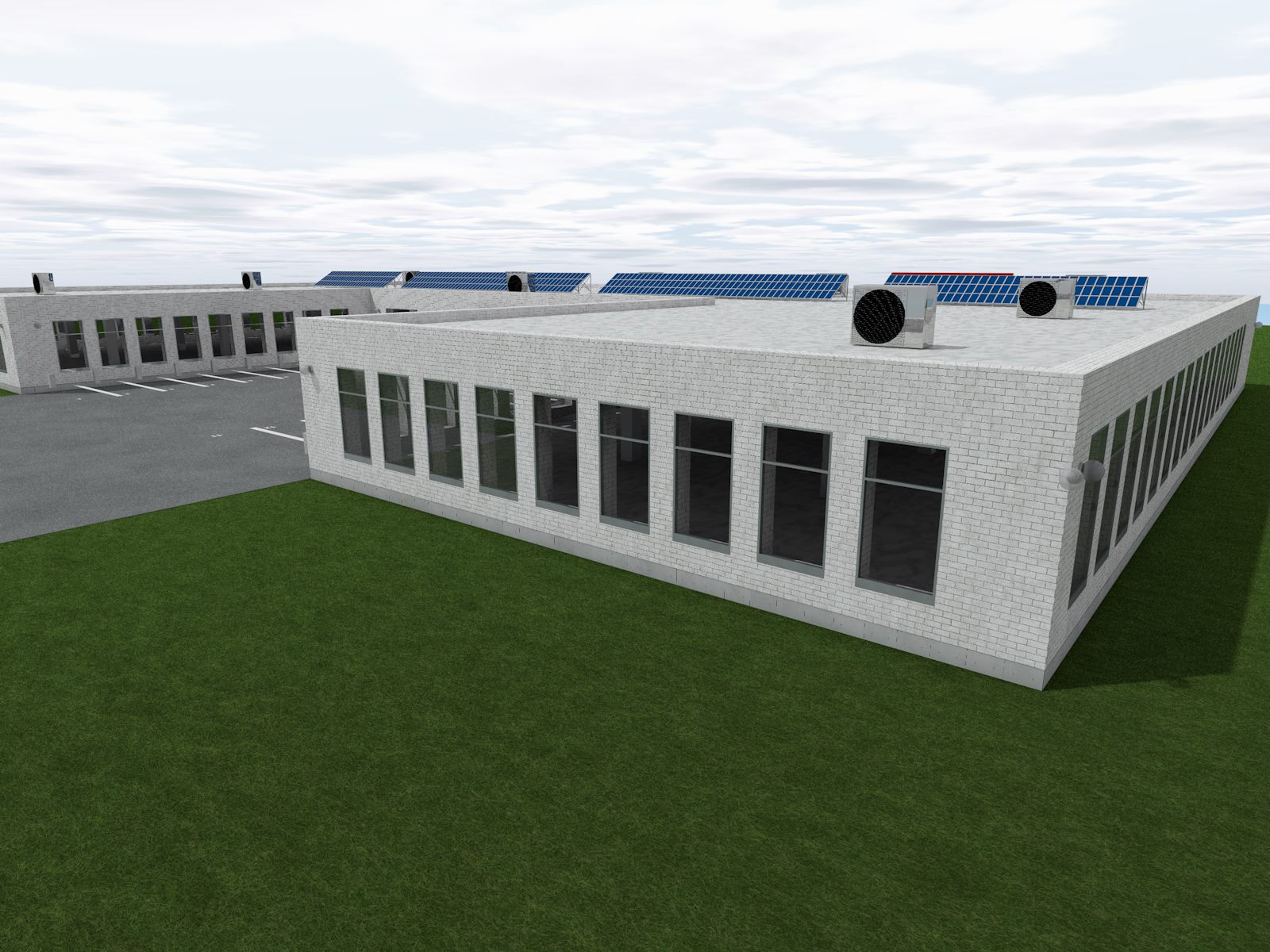

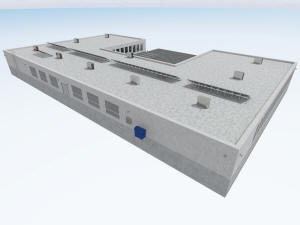

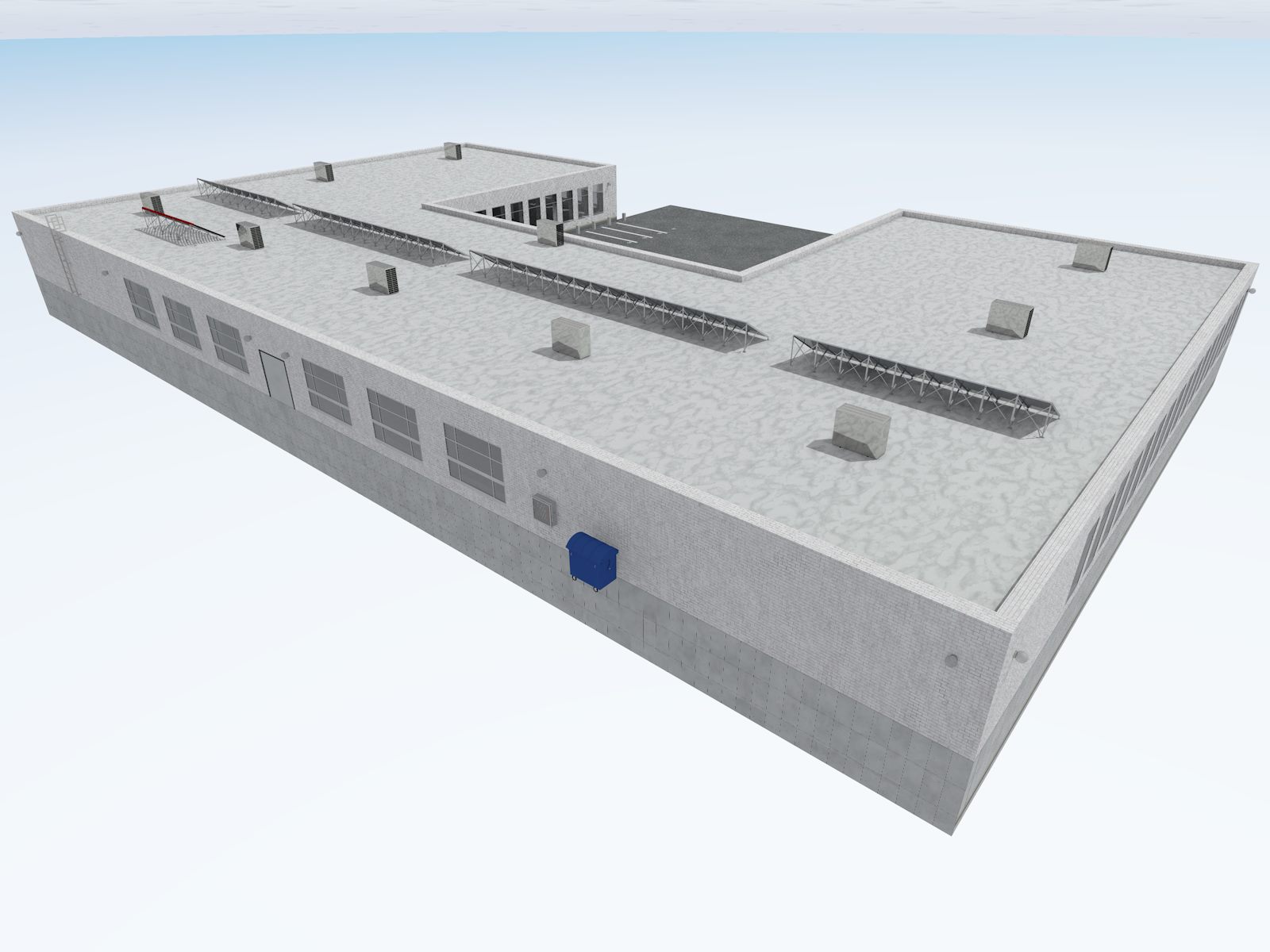

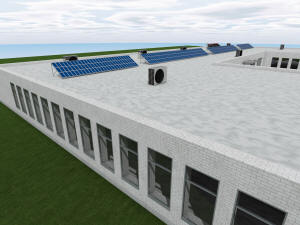

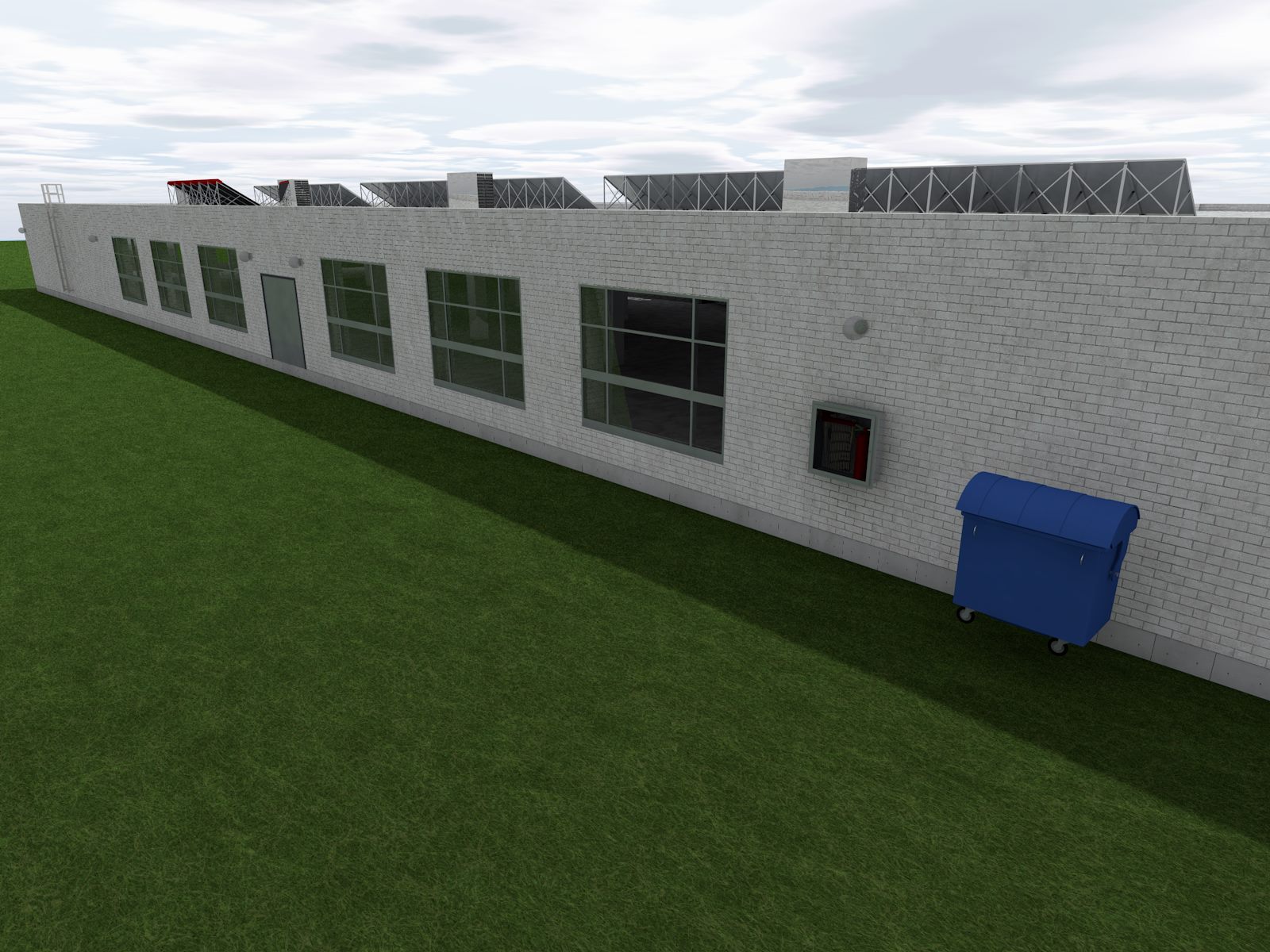

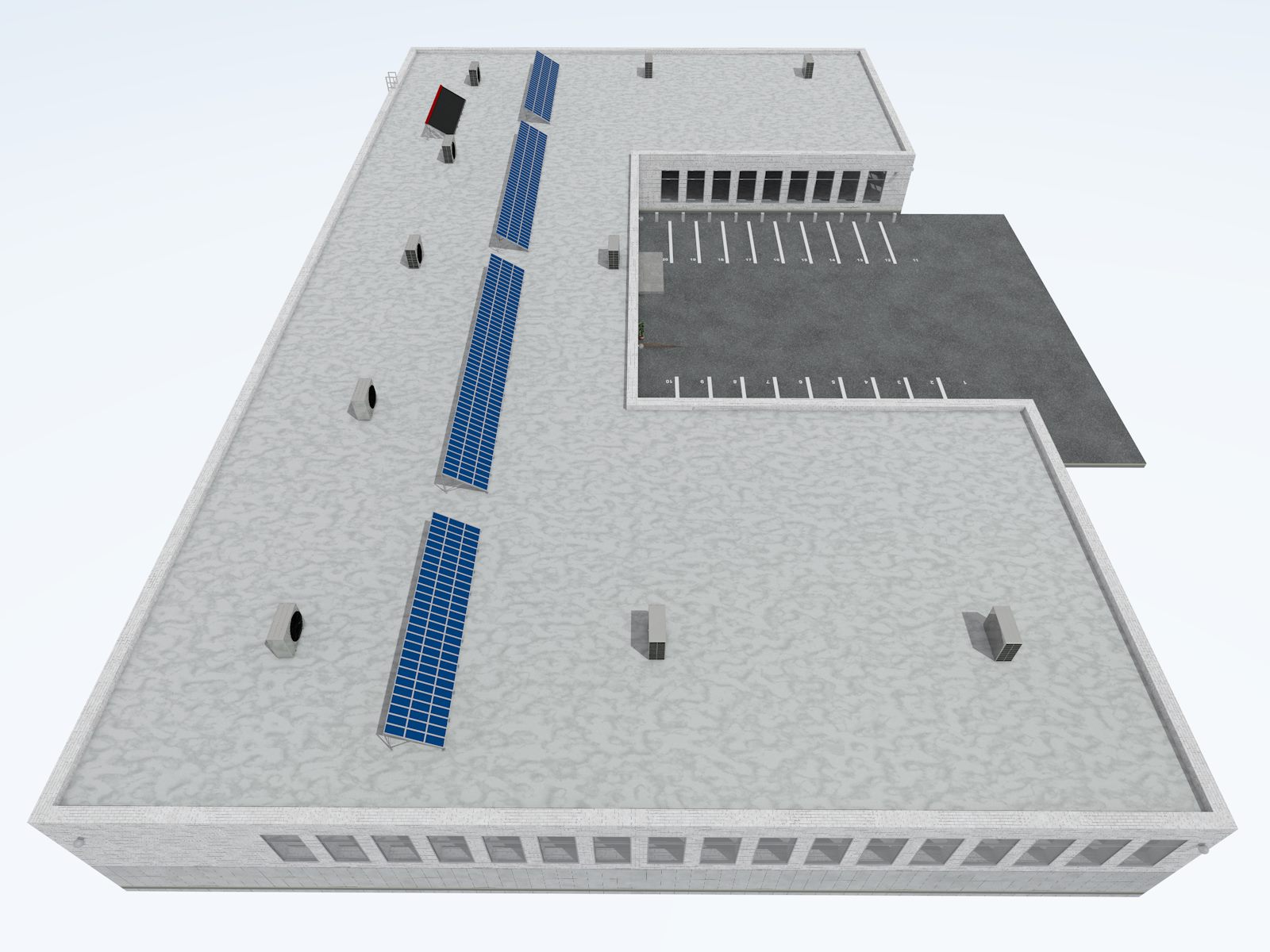

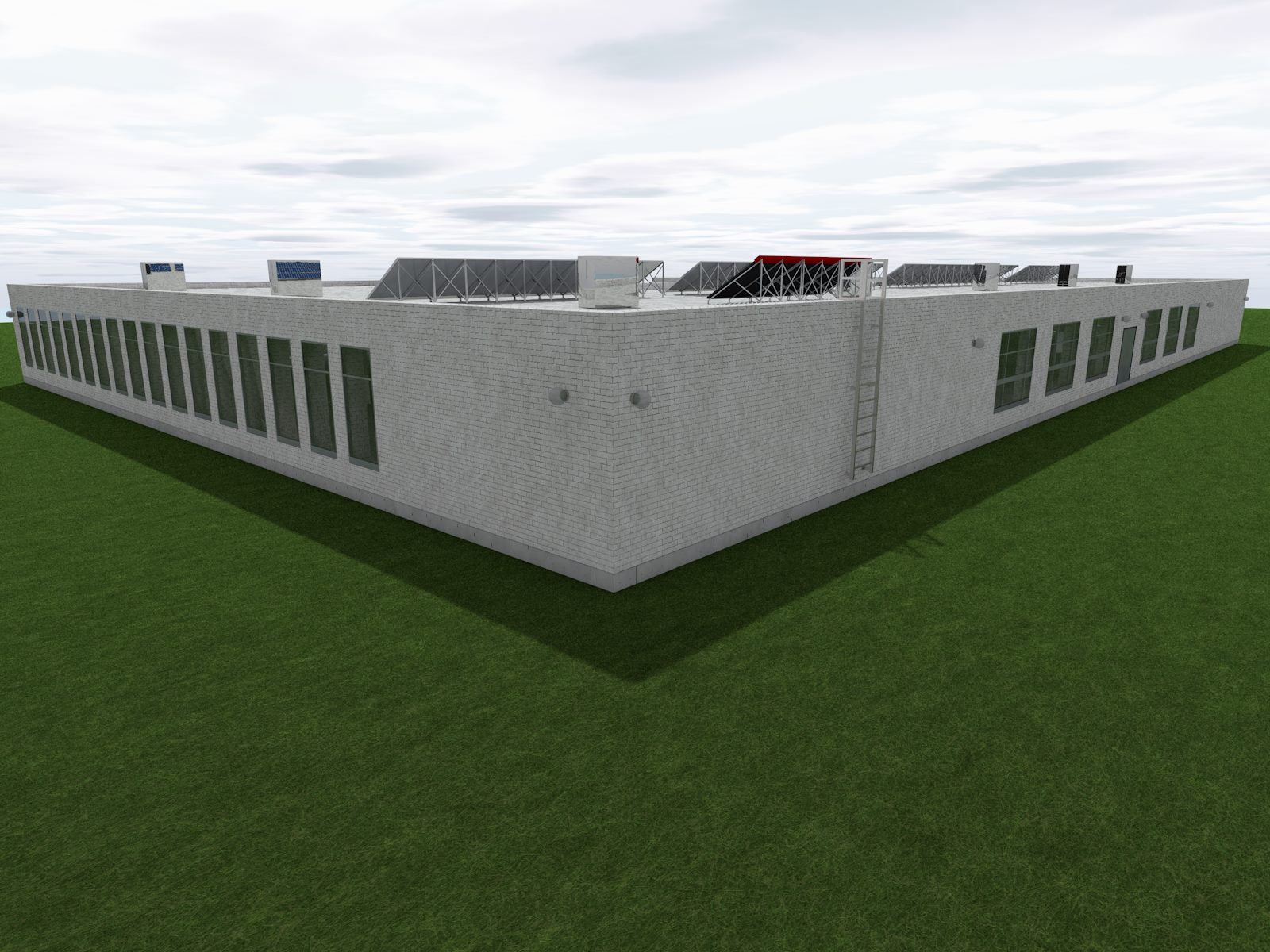

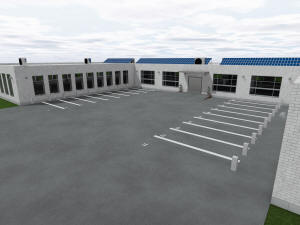

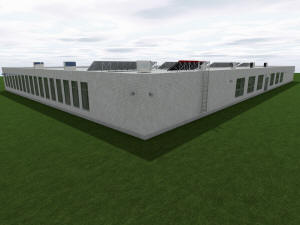

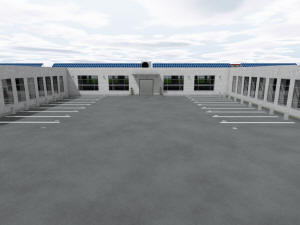

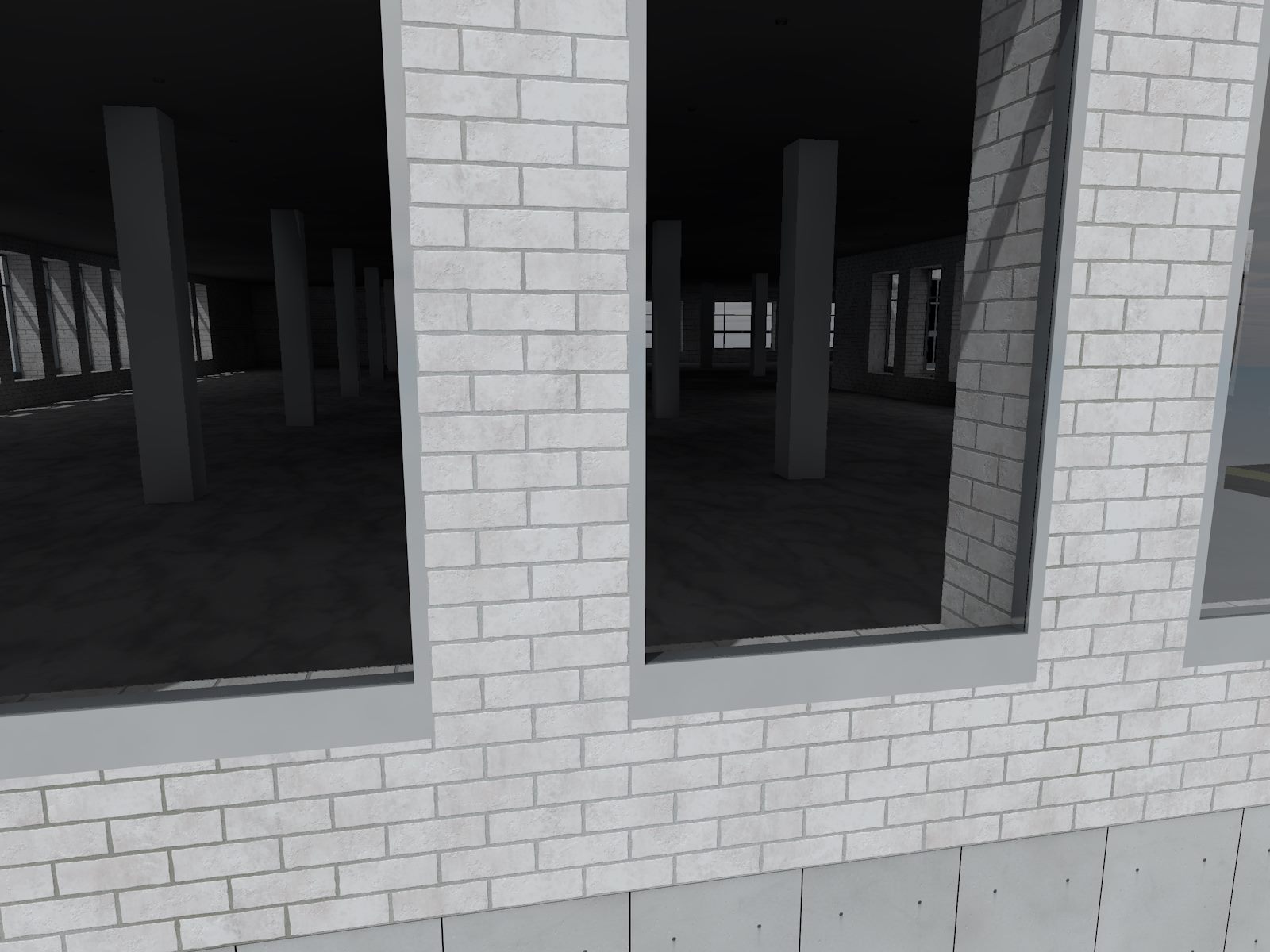

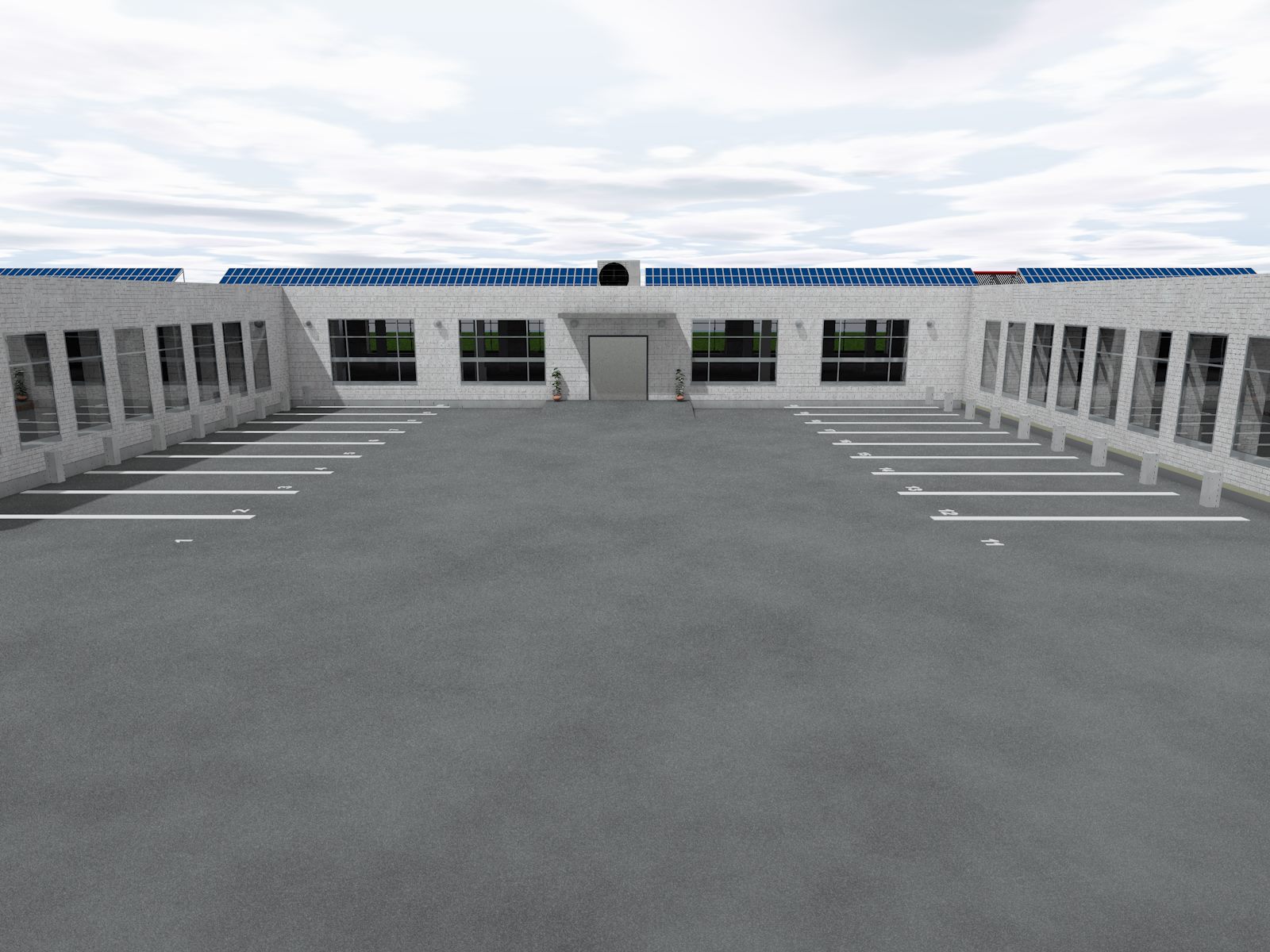

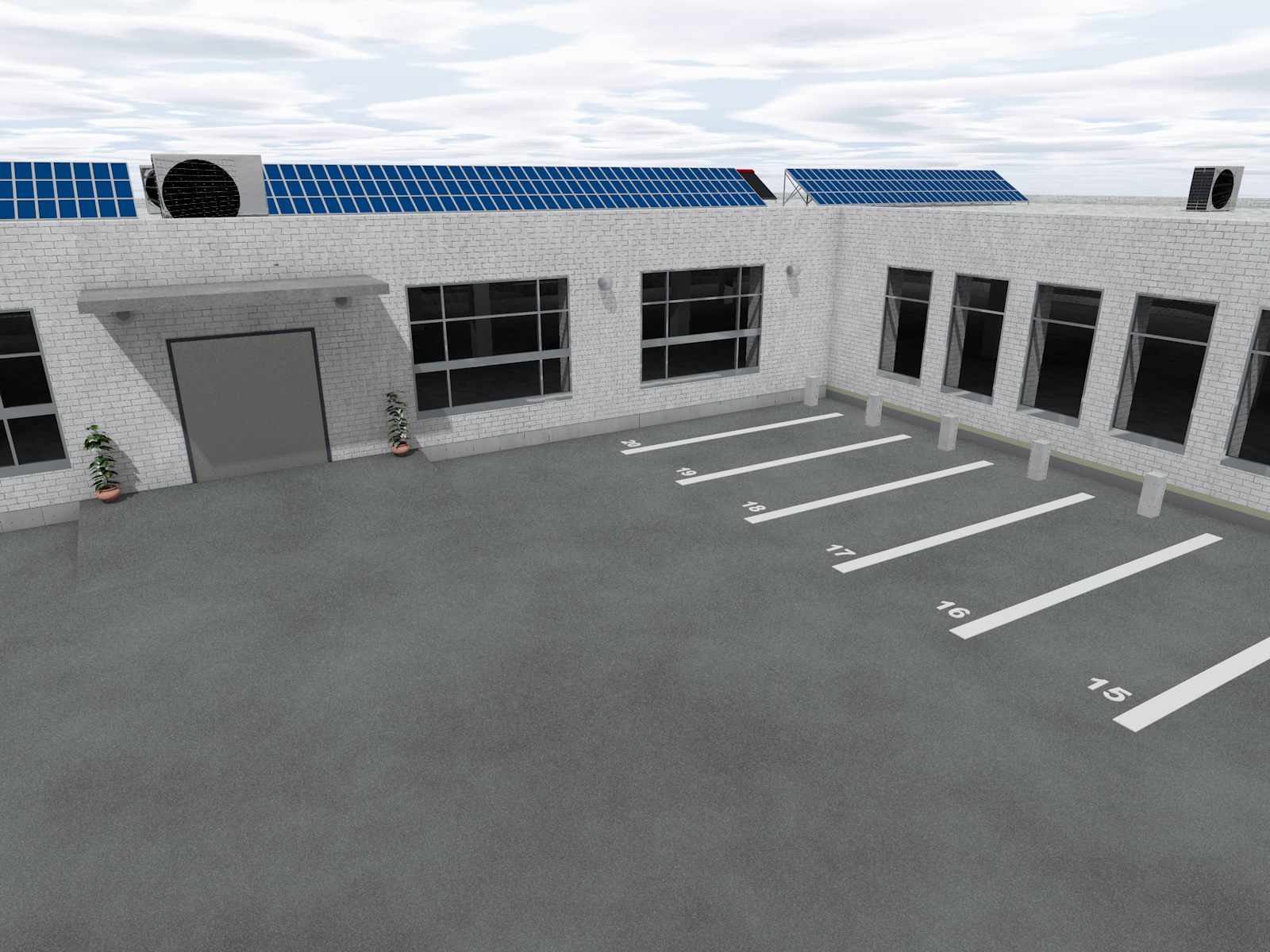

Готовый проект одноэтажного супермаркета

Готовый проект одноэтажного супермаркета





Проект одноэтажного супермаркета

Проект одноэтажного супермаркета

Проект одноэтажного супермаркета



Проект одноэтажного супермаркета



Проект одноэтажного супермаркета

Проект одноэтажного супермаркета

Проект одноэтажного супермаркета



Проект одноэтажного супермаркета



Проект одноэтажного супермаркета

Проект одноэтажного супермаркета

Проект одноэтажного супермаркета



Проект одноэтажного супермаркета



Проект одноэтажного супермаркета

Проект одноэтажного супермаркета

Проект одноэтажного супермаркета



Проект одноэтажного супермаркета



Проект одноэтажного супермаркета

Проект одноэтажного супермаркета

Проект одноэтажного супермаркета

Проект одноэтажного супермаркета







Наименование

Площадь общая дома, м2.

Состав архитектурного проекта (АР)

Подполья, м2.

Проект одноэтажного  супермаркета

1490,0

1.Краткая пояснительная записка с описанием основных характеристик дома (6-10 страниц формата А4).
2.3D цветные изображения дома – 25-30 видов.
3.Поэтажные планы подполья, крыши и каждого этажа - 14-16 видов.
4.Фасады дома – 4-6 видов.
5.Разрезы дома - 6-8 видов.
6.План армирования фундамента - 8-12 видов.
7.Проект молниезащиты - 6-10 видов.
8.План расстановки пожарных гидрантов - 6-8 видов.
9.План расстановки наружных и внутренних потолочных светильников - 4-6 видов.
10.План системы водоотведения с крыши - 4-6 вида.
11.План расстановки батарей отопления - 4-6 видов.
12.План расстановки сантехники - 4-6 видов.
13.План вентиляционных труб и их разрезы - 4-6 видов.
14.3D виды каркаса дома - 8-12 видов.
15.3D виды дома на местности - 6-8 видов.
16.План разворотов транспортной техники - 4-8 видов.
17.Габаритный план расстановки мебели (без дизайна интерьера).
18.План вибрирования фундамента - 1-2 вида.
19.Подборка типовой рабочей документации (рабочие строительные серии узлов, разработанных в СССР) - по согласованию.

1410,0





Общая площадь супермаркета указана без учета площади подполья высотой 1,8 м. в чистоте.

Состав архитектурного проекта супермаркета может незначительно уточняться по взаимному согласованию сторон.

Состав рабочего проекта супермаркета оговаривается индивидуально.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта супермаркета, в т.ч. создание и раскрутка официального сайта проекта, и по услуги по строительству и т.д.

Архитектурный проект одноэтажного супермаркета выполнен в соответствии с заданием Заказчика и требованиями СП РФ и предназначен для строительства как в России, так и иных климатических условиях и иных странах.


Архитектурно-планировочное решение разработано в соответствии и с учетом:

  • СП 118.13330.2012 "Общественные здания и сооружения";

  • СП 306.1325800.2017 "Многофункциональные торговые комплексы. Правила эксплуатации";

  • СП 160.1325800.2014 "Здания и комплексы многофункциональные. Правила проектирования";

  • СП 31-107-2004 "Архитектурно-планировочные решения многоквартирных жилых зданий";

  • СП 30-102-99 "Планировка и застройка территорий малоэтажного жилищного строительства";

  • СП 42.13330.2016 "Градостроительство. Планировка и застройка городских и сельских поселений";

  • СП 53.13330.2011 "Планировка и застройка территорий садоводческих (дачных) объединений граждан, здания и сооружения";

  • СП 64.13330.2017 "Деревянные конструкции. Актуализированная редакция СНиП II-25-80";

  • СП 28.13330.2017 "Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85";

  • СП 31-105-2002 "Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом";

  • СП 275.1325800.2016 "Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции";

  • СП 131.13330.2012 "Строительная климатология";

  • СП 31-114-2004 "Правила проектирования жилых и общественных зданий для строительства в сейсмических районах";

  • СП 14.13330.2018 "Строительство в сейсмических районах";

  • Серия 0.00-2.96с Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие материалы для проектирования»;

  • Серия 0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для проектирования");

  • СП 345.1325800.2017 "Здания жилые и общественные. Правила проектирования тепловой защиты";

  • СП 321.1325800.2017 "Здания жилые и общественные. Правила проектирования противорадоновой защиты";

  • СП 60.13330.2016 "Отопление, вентиляция и кондиционирование воздуха";

  • СП 15.13330.2012 Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81* (с Изменениями N 1, 2);

  • СП 327.1325800.2017 "Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта";

  • СП 47.13330.2016 "Инженерные изыскания для строительства. Основные положения";

    • СП 317.1325800.2017 "Инженерно-геодезические изыскания для строительства. Общие правила производства работ";

    • СП 11-105-97 "Инженерно-геологические изыскания для строительства";

    • СП 11-103-97 "Инженерно-гидрометеорологические изыскания для строительства";

    • СП 11-102-97 "Инженерно-экологические изыскания для строительства";

  • СП 255.1325800.2016 "Здания и сооружения. Правила эксплуатации. Основные положения";

  • СП 132.13330.2011 "Обеспечение антитеррористической защищенности зданий и сооружений. Общие требования проектирования";

  • СП 136.13330.2012 "Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения";

  • СП 138.13330.2012 "Общественные здания и сооружения, доступные маломобильным группам населения. Правила проектирования";

  • СП 138.13330.2012 "Общественные здания и сооружения, доступные маломобильным группам населения. Правила проектирования";

  • Постановление Правительства Российской Федерации от 25 января 2011 года N 18 "Об утверждении Правил установления требований энергетической эффективности для зданий, строений, сооружений и требований к правилам определения класса энергетической эффективности многоквартирных домов";

  • Постановление Правительства РФ от 14 апреля 2017 г. № 447 "Об утверждении требований к антитеррористической защищенности гостиниц и иных средств размещения и формы паспорта безопасности этих объектов";

  • Федеральный закон "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" от 23.11.2009 N 261-ФЗ;

  • ГОСТ 21.501-2011 "Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений";

  • ГОСТ 21.201-2011 "Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций";

  • ГОСТ 2.305-2008 "Единая система конструкторской документации. Изображения - виды, разрезы, сечения".

Подробнее о проекте:



Примечание

  • По желанию возможна разработка 3D поэтажных планов каждого этажа полностью или фрагментарно.

  • Рекомендуется заказ разработки 3D интерьера нежилых помещений.

  • На стадии архитектурного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должна решать данная гостиница.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку архитектурного проекта супермаркета.



Основные возможные варианты компоновки и доработки базового варианта проекта многофункционального одноэтажного супермаркета:

  • Многочисленные варианты планировок этажей.

  • Доработка проекта для строительства в любых климатических условиях.

  • Многочисленные варианты колористики здания.

  • Изменение площади и внешнего вида основного входа.

  • Доработка подвала, увеличения его площади и функционального назначения.

  • Доработка внутренней геометрии и дизайна окон.

  • Изменение фасадов дома и парадной группы.

  • Любые иные пожелания заказчика, с учетом базовых архитектурно-конструктивных решений дома.

Варианты компоновки и доработки проекта супермаркета выполняются на основе технического задания заказчика и по предоплате работ.





Технические характеристики здания
(уточняются по результата инженерно-геологических исследований, исходных данных об условиях эксплуатации и пожеланий заказчика)

Фундаменты – железобетонная плита с опорой на ленточный фундамент 600 мм.

Перекрытия – железобетонные плиты толщиной 200 мм.


Наружные стены подземной части – железобетонные панели толщиной 500 мм с внутренним слоем утеплителя из пенополистирола толщиной 100 мм.
Наружные стены – кирпичные, толщиной 500 мм.

Внутренние стены – кирпичные или железобетонные панели толщиной 300 - 500 мм.
Вентиляционные блоки – железобетонные панели толщиной 300 мм.
Санузлы – сборные из гипсобетонных перегородок и сантехкабины заводского изготовления.
Окна – двухкамерный стеклопакет в одинарном переплете ПВХ
Система отопления – состоит из стальных водогазопроводных труб по ГОСТ 3262-75* и стальных электросварных труб по ГОСТ 10704-1.

Нагревательные приборы – чугунные радиаторы. Теплоносителем является горячая вода с параметрами 95-70*С.
Вентиляция – приточно-вытяжная с естественным побуждением и принудительная;
Теплоснабжение - схема теплоснабжения закрытая.

Сети запроектированы из стальных электросварных труб по ГОСТ 10705-80 для системы теплоснабжения, стальные водогазопроводные оцинкованные по ГОСТ 3262-75*ДЛ системы ГВС.

Водоснабжение – источником водоснабжения является существующий квартальный водопровод.

Для обеспечения требуемого напора проектом предусмотрена насосная установка.

Для учета водопотребления на вводе в здание запроектирован водомерный узел со счетчиком.

Предусмотрен учет водопотребления счетчиками.

Проектом предусмотрены раздельные системы хозяйственно-питьевого и противопожарного водоснабжения. Приготовление горячей воды осуществляется в котельной, температура горячей воды составляет 60-40 °С.

Проектом предусмотрены системы хозяйственно-бытовой, дождевой канализации и дренаж из приямков;
Электроснабжение – I и II категории надежности.

Проектом предусмотрено устройство рабочего, аварийного, эвакуационного и ремонтного освещения.

Для освещения помещений предусмотрены светильники с энергосберегающими лампами. Напряжение рабочего, аварийного и эвакуационного освещения ~220 В;
Пожарная сигнализация – подсистема пожарной сигнализации предусматривает установку автономных дымовых пожарных извещателей в помещениях здания, кроме санузлов и «мокрых» помещений.

Пожарные извещатели предназначены для выдачи звуковых и световых сигналов при предельном пороге задымления помещения.





Уплотнение вводов инженерных коммуникаций зданий и сооружений в газифицированных городских населенных пунктах. Рабочие чертежи.

Серия 5.905-26.04 Выпуск 1



Уплотнение ввода водопровода (канализации) в цокольных (подвальных) этажах зданий в сухих грунтах

Уплотнение ввода водопровода (канализации) в цокольных (подвальных) этажах зданий в сухих грунтах

Уплотнение ввода водопровода (канализации) в цокольных (подвальных) этажах зданий в сухих грунтах



Уплотнение ввода водопровода (канализации) в цокольных (подвальных) этажах зданий в сухих грунтах



Уплотнение ввода водопровода (канализации) в цокольных (подвальных) этажах зданий в мокрых грунтах

Уплотнение ввода водопровода (канализации) в цокольных (подвальных) этажах зданий в мокрых грунтах

Уплотнение ввода водопровода (канализации) в цокольных (подвальных) этажах зданий в мокрых грунтах



Уплотнение ввода водопровода (канализации) в цокольных (подвальных) этажах зданий в мокрых грунтах



Уплотнение ввода электрокабеля (кабеля связи) в цокольных (подвальных) этажах зданий в сухих грунтах

Уплотнение ввода электрокабеля (кабеля связи) в цокольных (подвальных) этажах зданий в сухих грунтах

Уплотнение ввода электрокабеля (кабеля связи) в цокольных (подвальных) этажах зданий в сухих грунтах



Уплотнение ввода электрокабеля (кабеля связи) в цокольных (подвальных) этажах зданий в сухих грунтах



Уплотнение ввода электрокабеля (кабеля связи) в цокольных (подвальных) этажах зданий в мокрых грунтах

Уплотнение ввода электрокабеля (кабеля связи) в цокольных (подвальных) этажах зданий в мокрых грунтах

Уплотнение ввода электрокабеля (кабеля связи) в цокольных (подвальных) этажах зданий в мокрых грунтах



Уплотнение ввода электрокабеля (кабеля связи) в цокольных (подвальных) этажах зданий в мокрых грунтах



Теплотрасса без канала. Уплотнение ввода в цокольных (подвальных) этажах зданий

Теплотрасса без канала. Уплотнение ввода в цокольных (подвальных) этажах зданий

Теплотрасса без канала. Уплотнение ввода в цокольных (подвальных) этажах зданий



Теплотрасса без канала. Уплотнение ввода в цокольных (подвальных) этажах зданий



Теплопровод в канале. Уплотнение ввода в цокольных (подвальных) этажах зданий

Теплопровод в канале. Уплотнение ввода в цокольных (подвальных) этажах зданий

Теплопровод в канале. Уплотнение ввода в цокольных (подвальных) этажах зданий

Теплопровод в канале. Уплотнение ввода в цокольных (подвальных) этажах зданий





Для приобретения проекта многофункционального супермаркета свяжитесь с нами любым удобным для вас способом, указанном на сайте.
