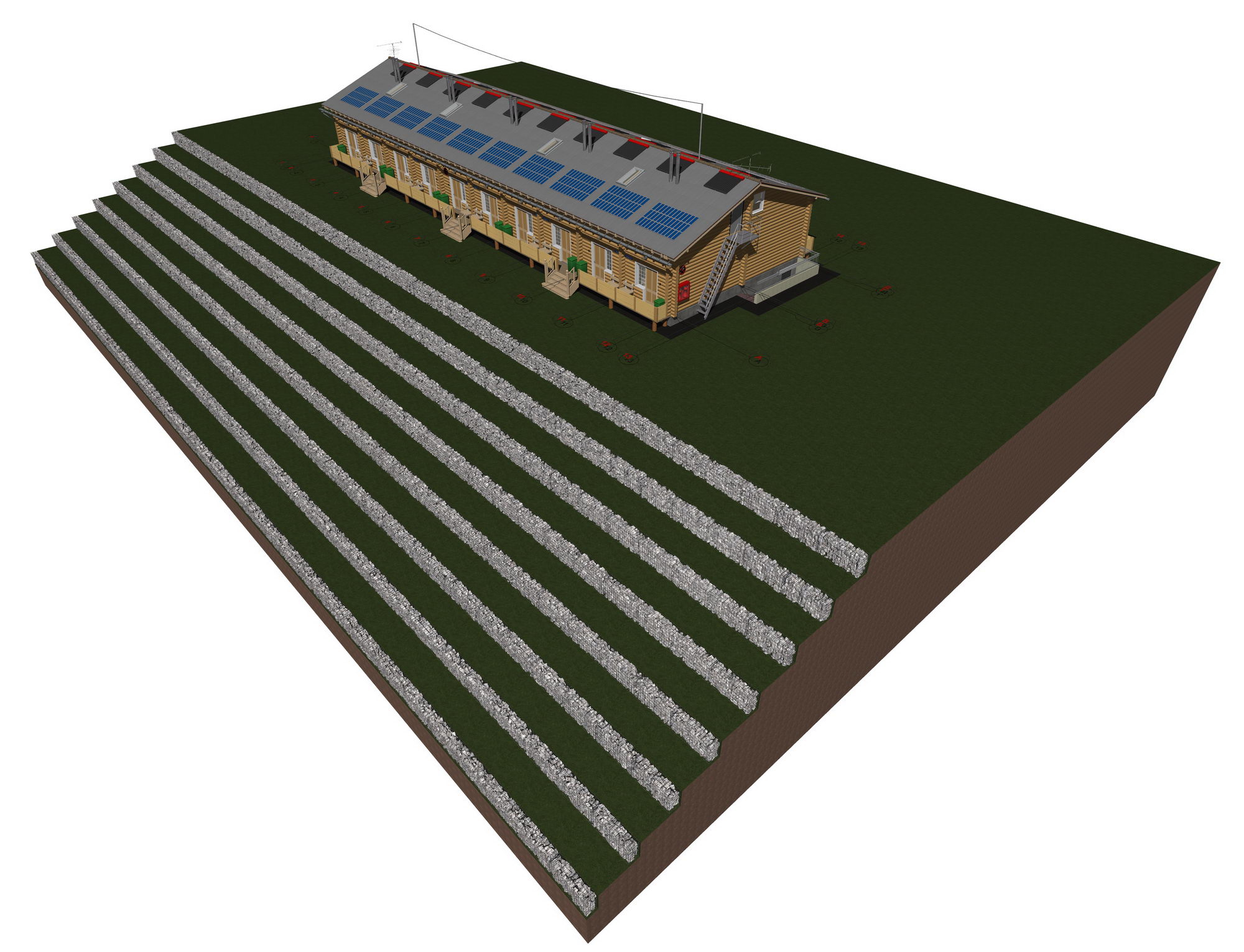

Укрепление склона габионами
|

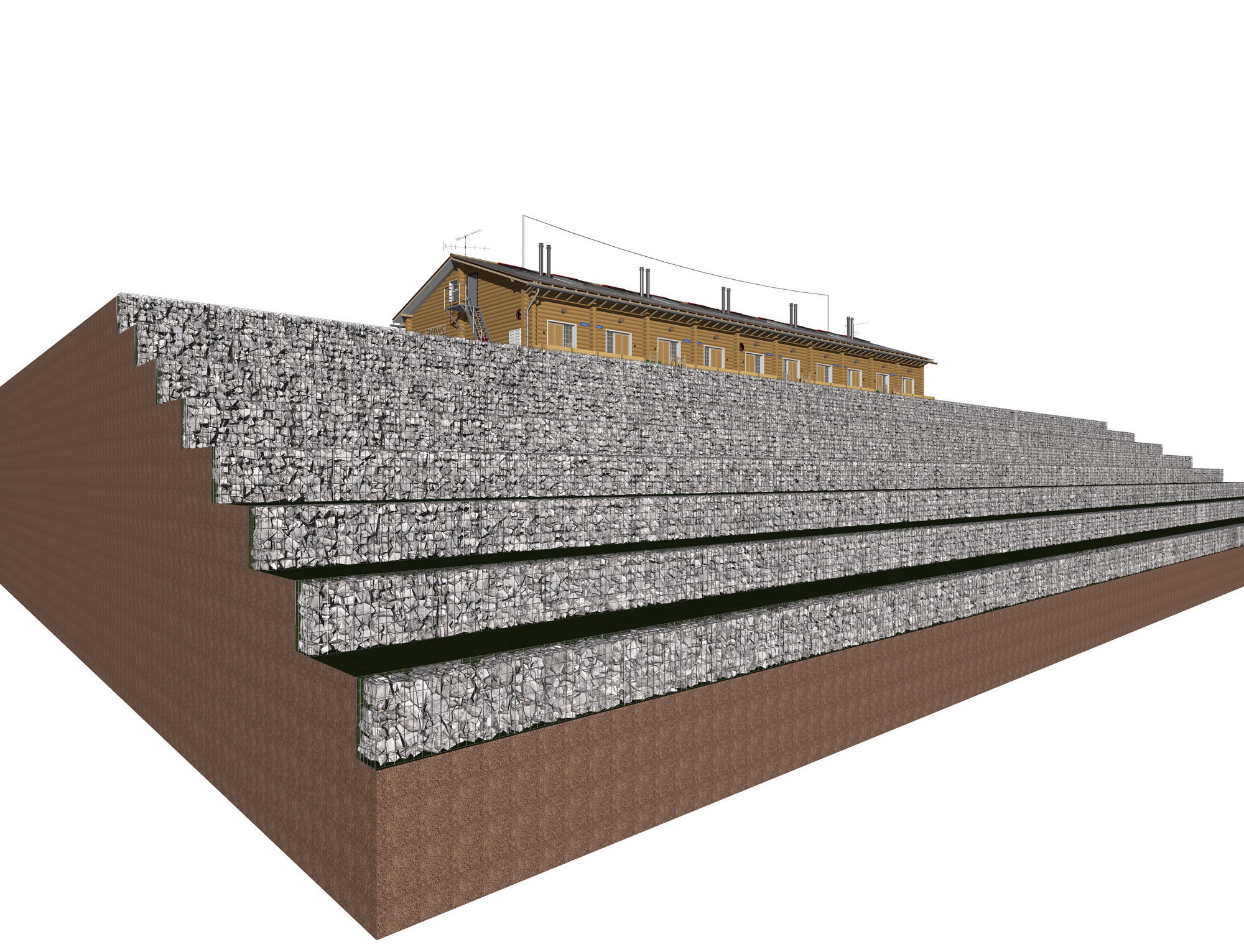

Укрепление склона габионами
|
|
 |
 |
|

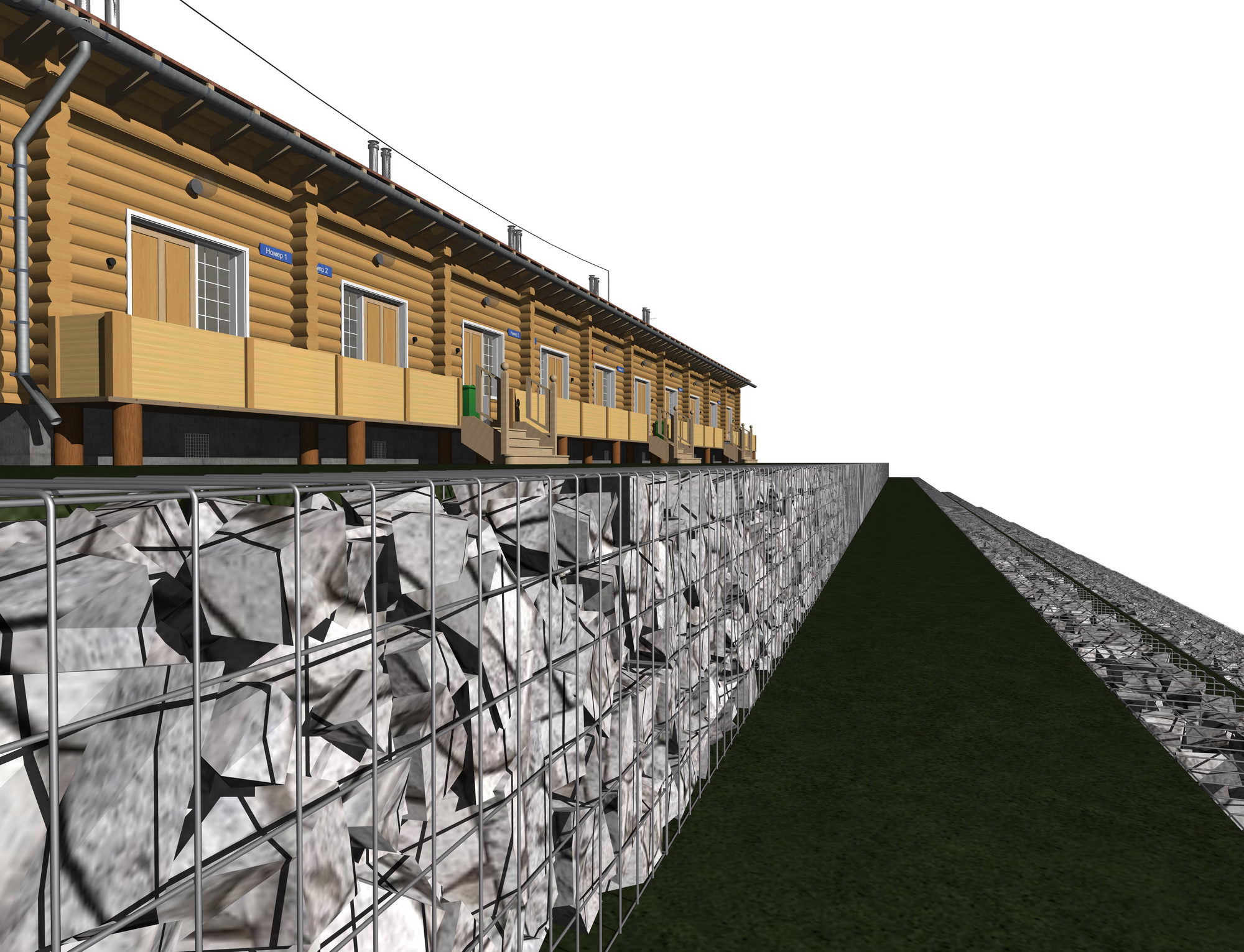

Укрепление склона габионами
|

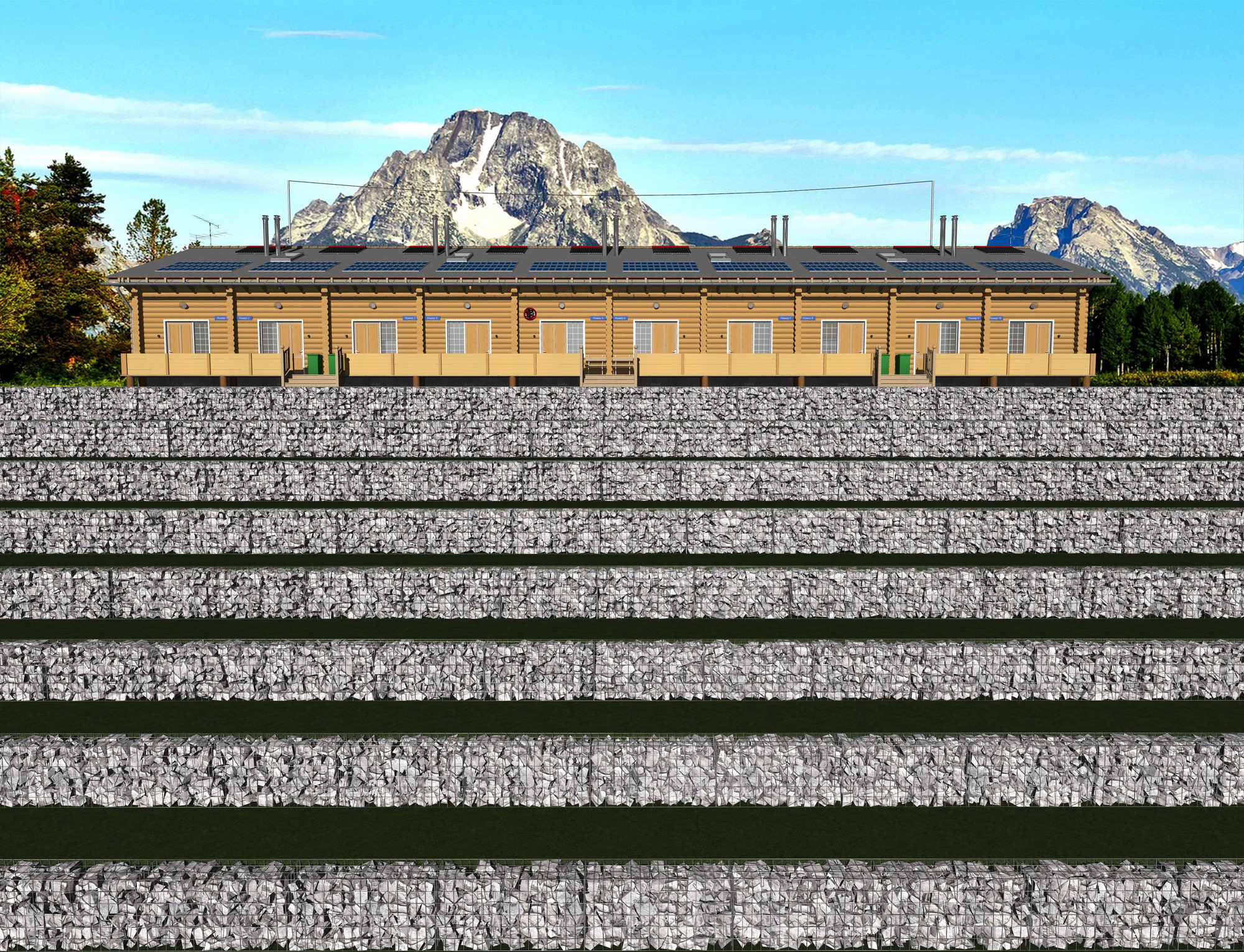

Укрепление склона габионами
|
|
 |
 |
|

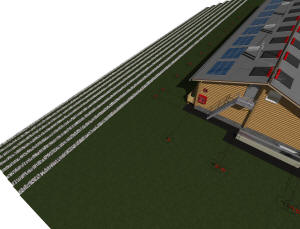

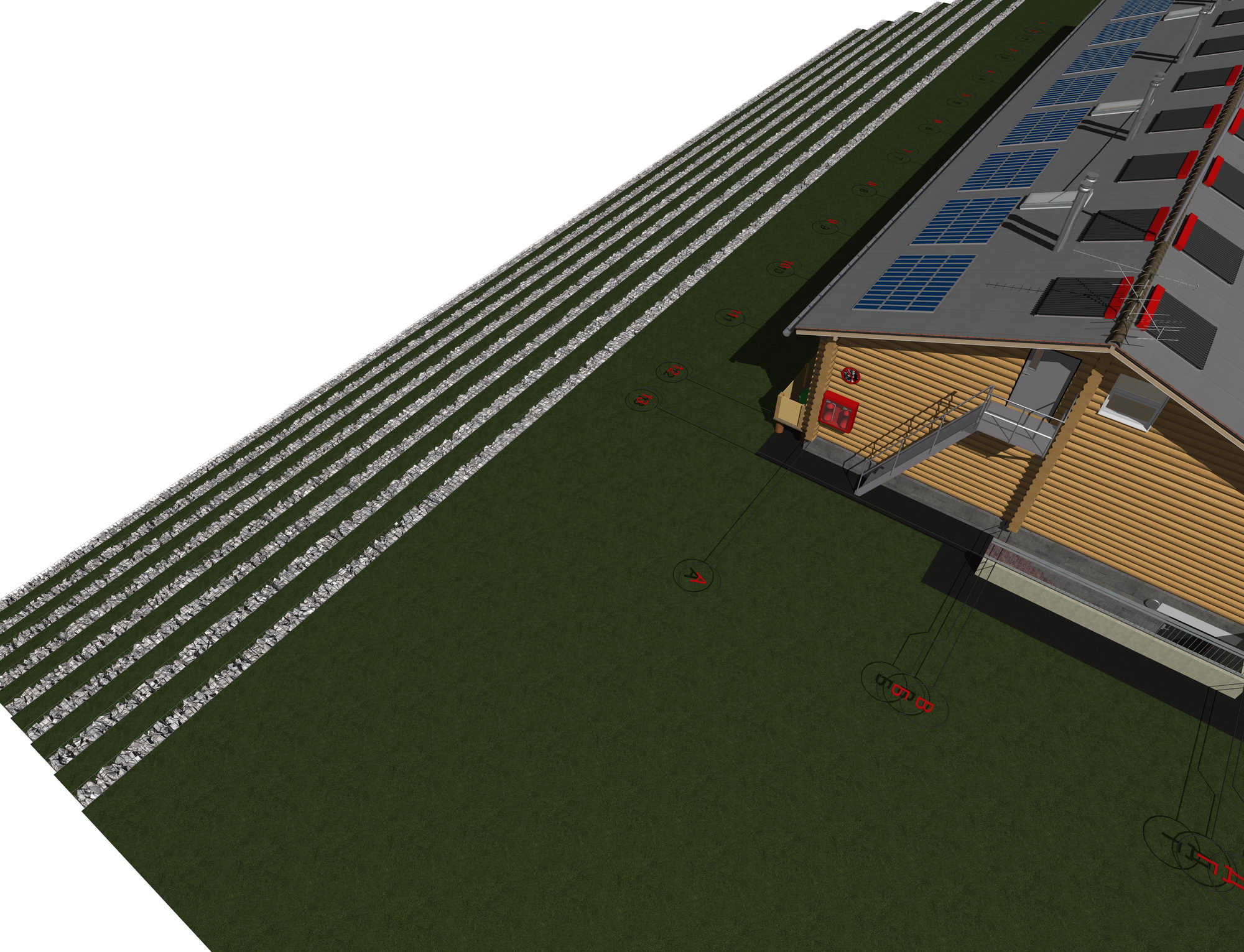

Проект укрепления набережной габионами |

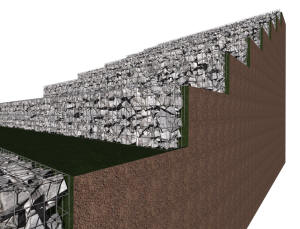

Укрепление склона габионами |
Основным нормативным документом,
регламентирующим проектирование набережных является
СП 398.1325800.2018 "Набережные. Правила
градостроительного проектирования".
Настоящий свод правил распространяется на проектирование и
благоустройство вновь возводимых и реконструируемых набережных
общественного назначения на побережьях водных объектов - морей, рек,
естественных и искусственных водоемов (озер, прудов, каналов,
водохранилищ).
Настоящий свод правил не распространяется на проектирование
временных набережных, а также набережных технологического и
транспортного назначения в составе промышленных, сельскохозяйственных,
транспортных объектов и объектов другого назначения.
Градостроительные требования к проектированию набережных
Проектирование набережных проводится при разработке:
- генерального плана населенного пункта;
- проектов планировки (территорий и линейных объектов);
- проектной документации, связанной с формированием и/или реконструкцией
набережных, размещением объектов различного функционального назначения,
примыкающих к набережным.
Классификация набережных
Следует проектировать набережные следующих типов:
- транспортно-пешеходные;
- бестранспортные.
Транспортно-пешеходные набережные допускается формировать как
улицы общегородского, районного и местного значения. Целесообразно
категории улиц, проходящих по набережным, принимать не выше
магистральной улицы районного значения (согласно СП 42.13330).
На транспортно-пешеходных набережных допускается предусматривать зоны
для проведения массовых мероприятий.
Бестранспортные набережные (или отдельные их участки),
предназначенные для отдыха и туристической деятельности населения,
следует проектировать указанных ниже видов:
- набережная, сформированная как пешеходная улица, площадь или
пешеходная зона, соединенная с пешеходными улицами или их участками на
прилегающих к набережной территориях;
- набережная-променад, в том числе:
а) проходящая по застроенным территориям;
б) находящаяся в рекреационной зоне;
- набережная с зонами для проведения массовых мероприятий;
- набережная-парк;
- многофункциональная набережная.
По размещению в части примыкания к водным объектам могут
проектироваться набережные:
- непосредственно примыкающие к водным объектам (с подпорными стенками
различных типов);
- находящиеся на удалении от водного объекта (включающие территории
пляжного, рекреационного или иного назначения между береговой линией и
набережной).
Транспортно-пешеходные и бестранспортные набережные допускается
формировать одноярусными или двухъярусными. При этом верхние и нижние
ярусы могут иметь различное функциональное назначение.
Планировочные и архитектурно-пространственные решения набережных
Архитектурно-пространственное решение набережной должно
обеспечивать единство оформления набережной и прилегающей застройки.
При формировании кварталов, примыкающих к водным объектам, как
правило, следует применять ансамблевую застройку, в том числе с
силуэтным решением.
Места примыкания к территории набережной зон общественных центров
рекомендуется выделять архитектурными доминантами.
Панораму застройки набережной рекомендуется ориентировать в
сторону водоема.
В панораму застройки набережной следует включать элементы
ландшафта (крутые и холмистые берега, реки и ручьи, др.).
Размещение застройки на прилегающих к набережным территориях
рекомендуется предусматривать с отступами от берега, устройством
озеленения, с разрывами между группами объектов застройки, а также с
организацией поперечных перспектив вверх вдоль склонов.
Подпорные стенки набережных
Высоту подпорных стенок набережных следует принимать из расчета 1
м над уровнем воды, соответствующем 85%-90% максимального уровня,
достигнутого за многолетний период наблюдений.
Планировку подпорных стенок набережных следует проектировать с
учетом: рельефа береговой зоны, данных инженерно-геологических
наблюдений, особенностей влияния водоема на берег и проектируемые
сооружения, линии регулирования рек и водоемов, красных линий застройки.
Подпорные стенки набережных следует применять с учетом их
назначения, включая следующие:
- поддерживающие насыпи;
- ограждающие выемки;
- для укрепления берегов рек, морей, водоемов;
- иные.
В зависимости от выбранной конструкции подпорные стенки набережных
по высоте подразделяются на следующие виды:
- низкие - до 10 м;
- средние - 10-20 м;
- высокие - более 20 м.
Подпорно-удерживающие и подпорно-защитные стенки набережных
следует проектировать в местах примыканий и пересечений набережной:
- с откосами земляного полотна, подмостовыми конусами, дамбами
обвалований и регуляционных сооружений;
- с берегами водоемов, пересекаемых, вдоль расположенных, спрямляемых и
канализируемых русел рек и малых водотоков;
- с неразмываемыми подмостовыми руслами;
- с входными и выходными руслами малых водопропускных и водоотводных
сооружений;
- с кюветами, водоотводными канавами, водовыпусками из откосных лотков и
рассеивающих трамплинов и других водоотводных и водогасящих сооружений;
- с водоотводными и водопропускными фильтрующими и очистными
сооружениями;
- с элементами защиты подтопляемых насыпей, подмостовых конусов, опор
мостов и регуляционных сооружений в период проявления опасных
разрушающих воздействий паводков;
- руслорегулирующих сооружений и регуляционных сооружений в бассейнах
рек с неустойчивым характером русловых процессов.
Подпорные стенки набережных в качестве береговых укреплений
следует предусматривать:
- на береговых уступах, удаленных от прямого удара нетрансформированной
волны (например, на пологих склонах затопленных речных долин или
широких, слабо размываемых террасах);
- в верхней части береговых укреплений (в зоне временного затопления).
На высоких берегах рекомендуется предусматривать несколько ярусов
подпорных стенок в составе набережной.
Требования по проектированию подпорных стен набережных, их отдельных
конструкций и оснований, а также расчетные нагрузки приведены в СП
20.13330, СП 22.13330, СП 38.13330, СП 41.13330, СП 58.13330, СП
101.13330, СП 104.13330, СП 116.13330, СП 277.1325800.
Видовые площадки
На набережной вдоль путей движения пешеходов, а также
передвигающихся на велосипедах и ИМТС следует предусматривать видовые
площадки, предназначенные для визуального восприятия водного объекта и
окружающего ландшафта. Целесообразно совмещать видовые площадки с
площадками отдыха.
В качестве видовых площадок допускается использовать пешеходные мосты.
Видовые площадки допускается предусматривать на мостах, предназначенных
для движения транспорта и пешеходов, при наличии широких тротуаров (или
широкого тротуара с одной стороны) и при обеспечении требуемой ширины
для прохода транзитных пешеходных потоков.
Видовые площадки набережных могут быть многоуровневыми; в этих
случаях следует предусматривать удобные и безопасные связи между
площадками в виде лестниц и (или) пандусов.
Для справки
Условные знаки для топографических планов
масштабов 1:5000, 1:2000, 1:1000, 1:500
134. (215-220). Каменные, бетонные, железобетонные и деревянные
набережные, неукрепленные и укрепленные откосы берегов показывают при их
длине в масштабе карты 3 мм и более.
Бермой (условный знак № 220) называется горизонтальная площадка на
укрепленном откосе, сооружаемая для повышения его устойчивости.
