Колористический паспорт

Разработка 3D моделей зданий для колористического паспорта.





Проект одноэтажного деревянного частного дома с баней-сауной

Может использоваться как жилой дом, гостевой дом и т.д.





Проект дома разработан для строительства в условиях как городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.

Возможно быстрое проектирование поселка малоэтажных домов на основе данного базового проекта дома.

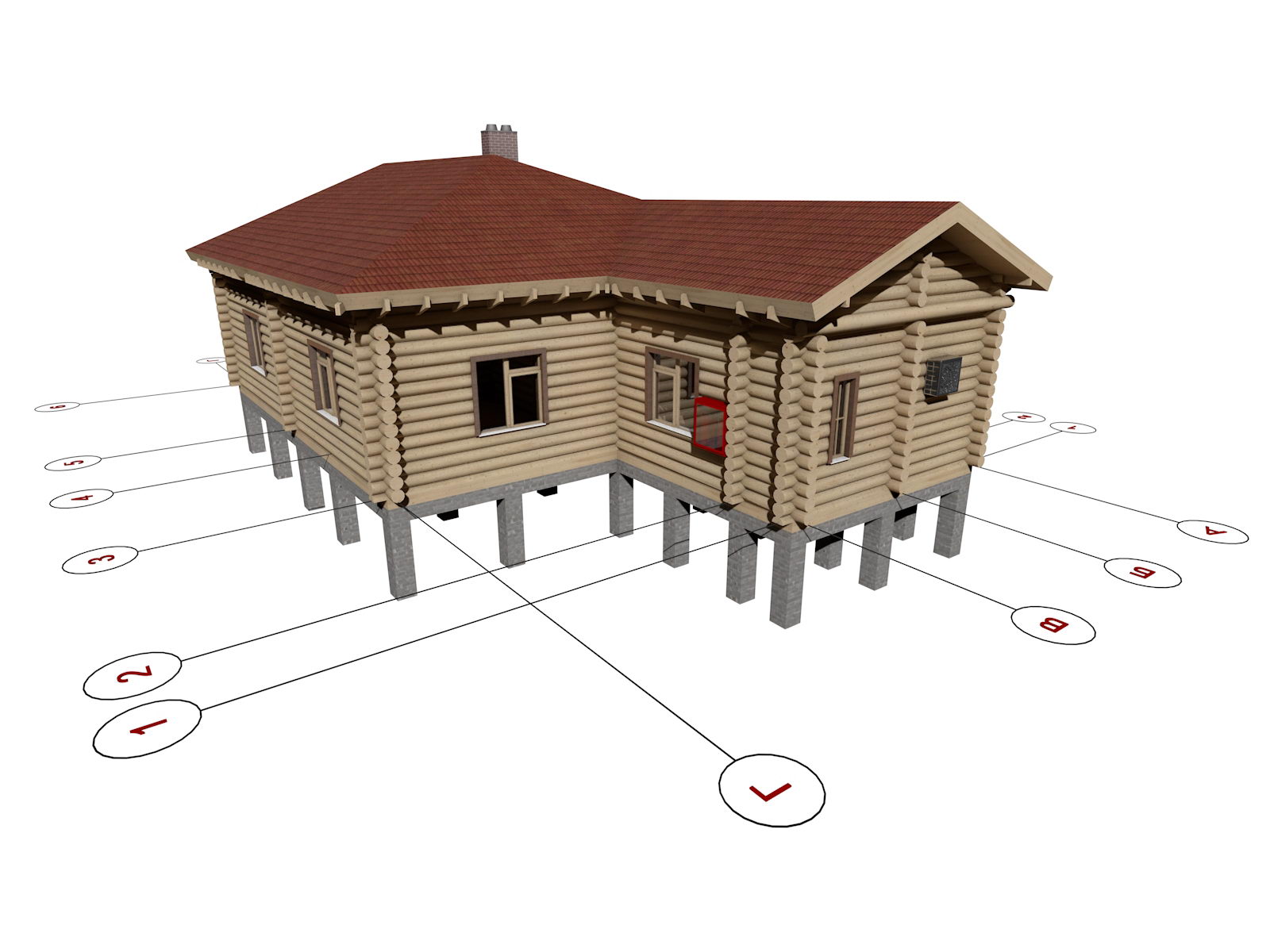

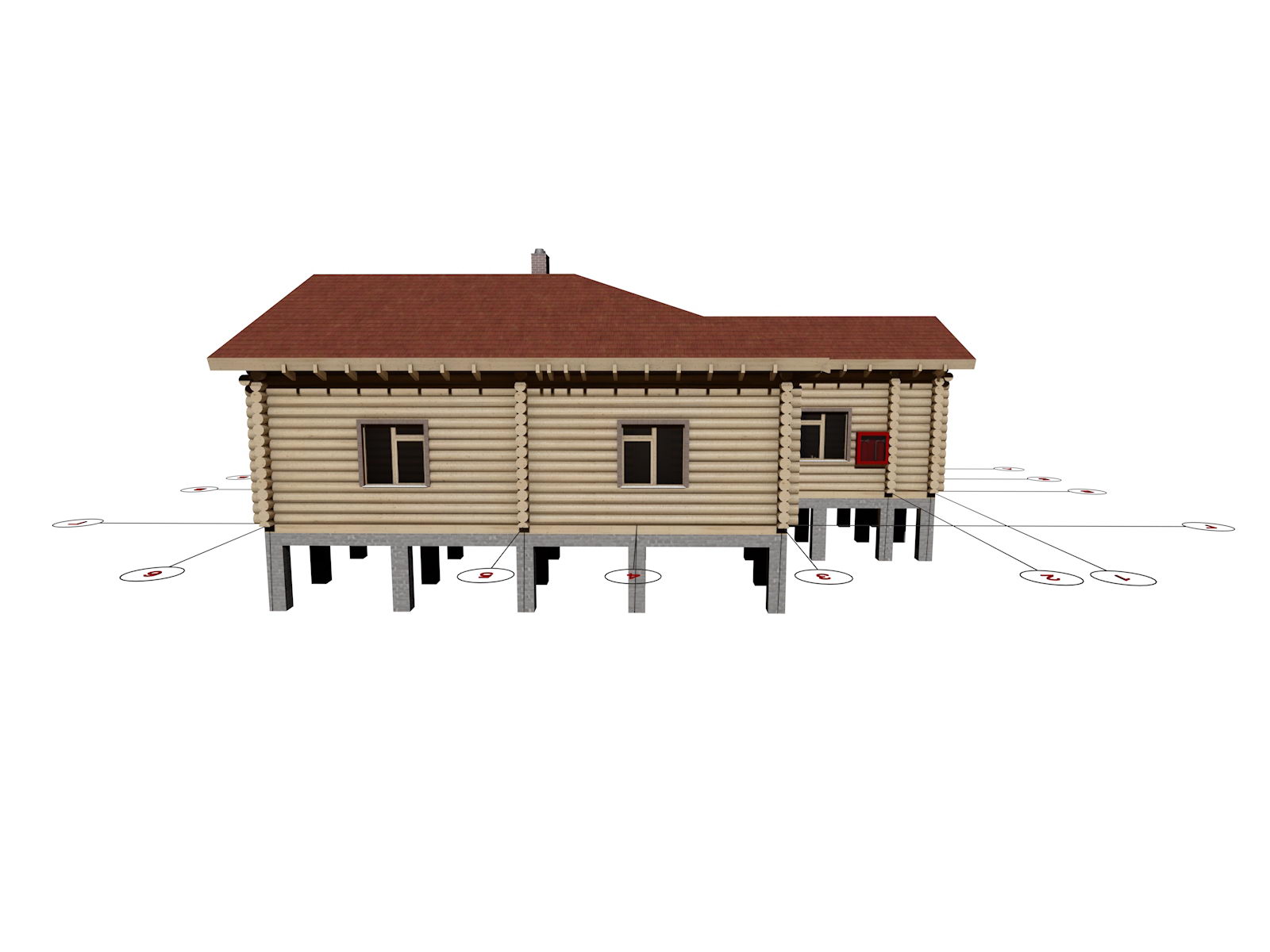

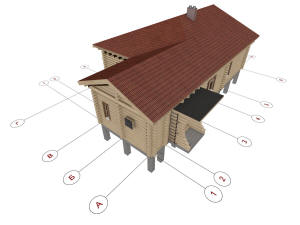

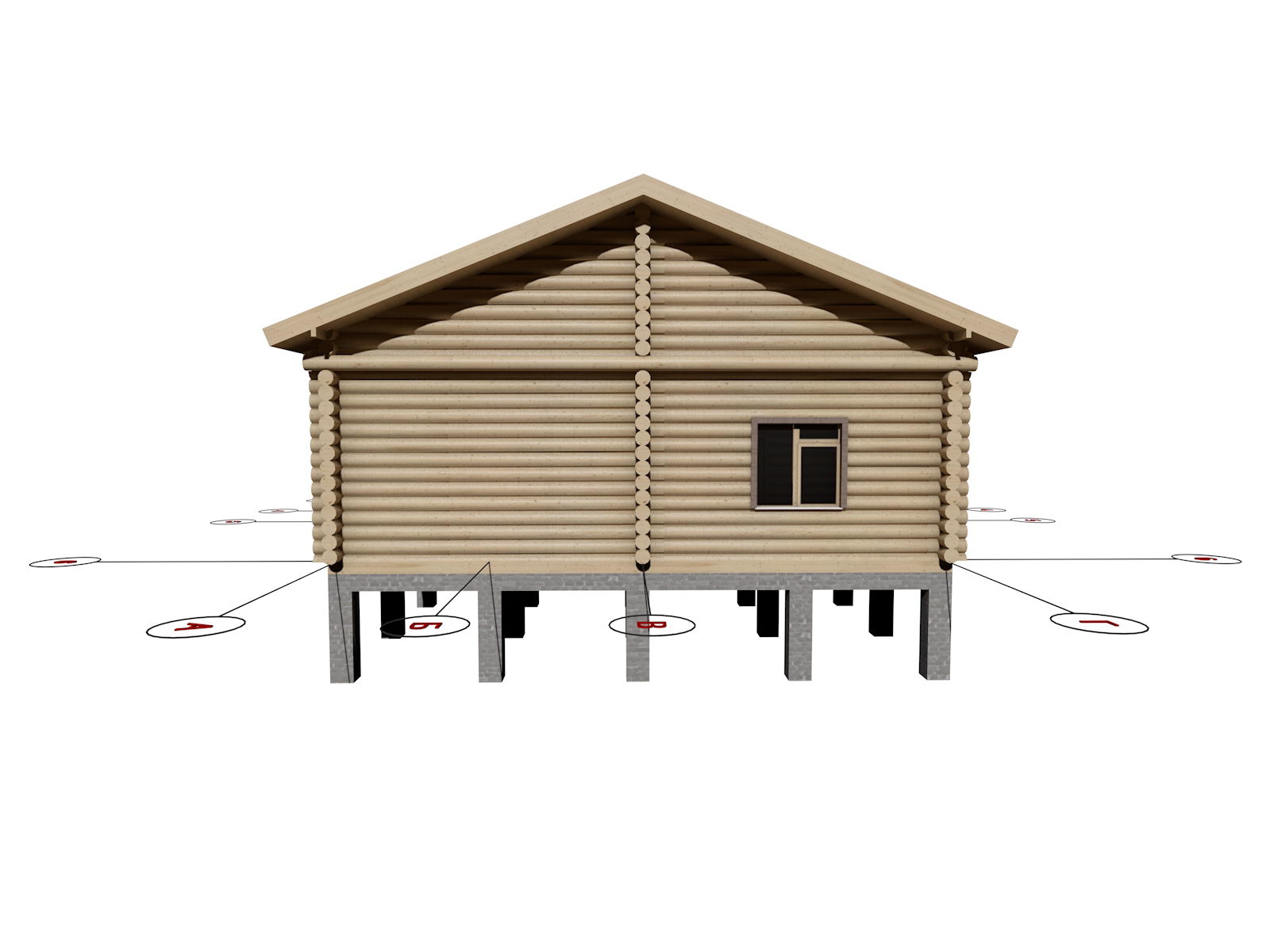

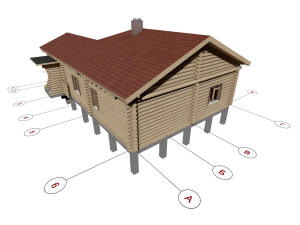

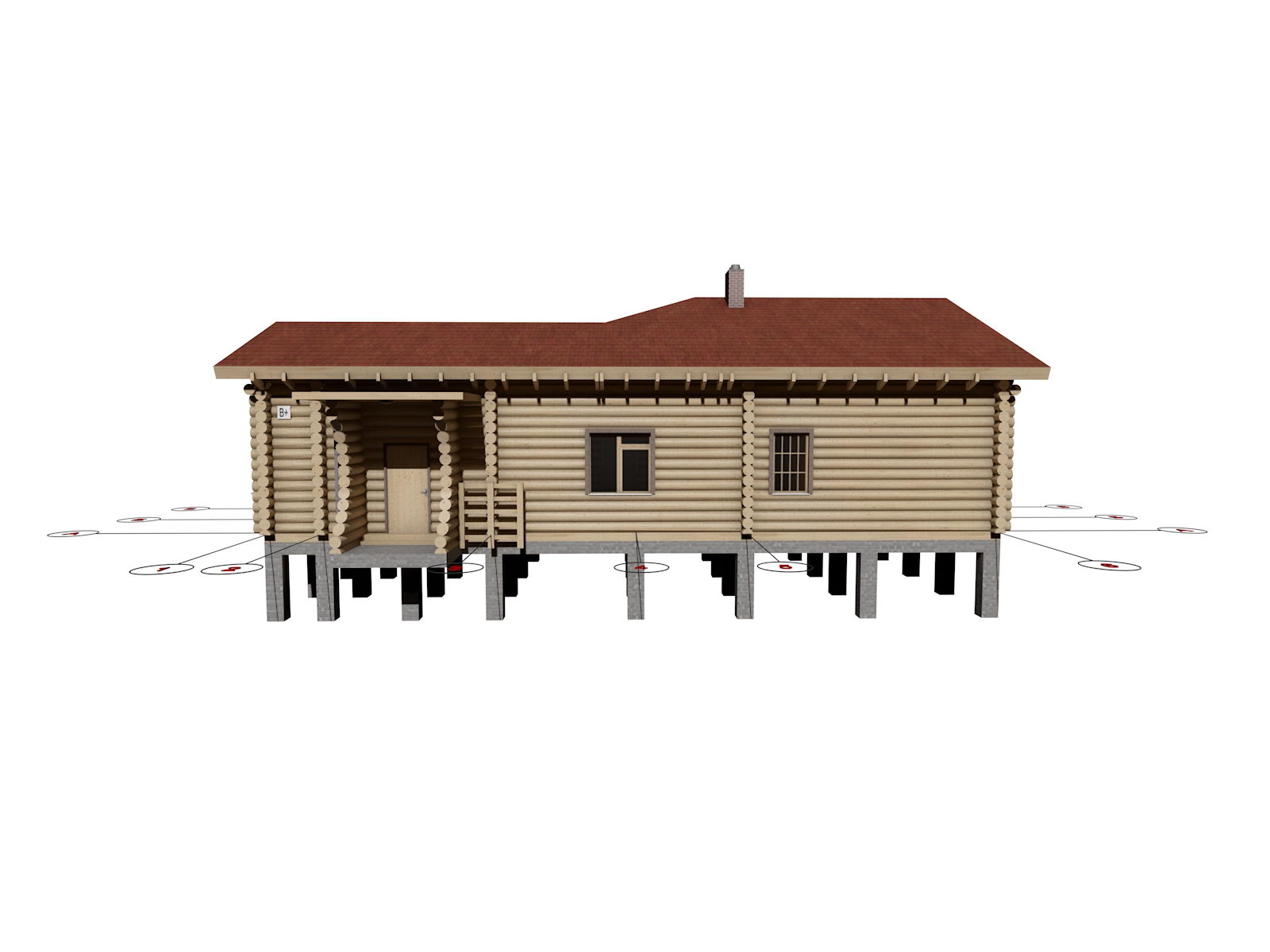

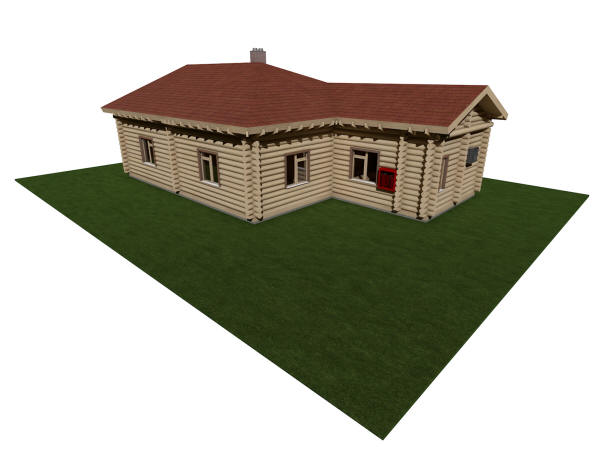

Проект одноэтажного деревянного частного дома

Проект одноэтажного деревянного частного дома



Проект одноэтажного деревянного дома

Проект одноэтажного деревянного дома

Проект одноэтажного деревянного дома



Проект одноэтажного деревянного дома



Проект одноэтажного деревянного дома

Проект одноэтажного деревянного дома

Проект одноэтажного деревянного дома



Проект одноэтажного деревянного дома



Проект одноэтажного деревянного дома

Проект одноэтажного деревянного дома

Проект одноэтажного деревянного дома



Проект одноэтажного деревянного дома



Проект одноэтажного деревянного дома

Проект одноэтажного деревянного дома

Проект одноэтажного деревянного дома



Проект одноэтажного деревянного дома

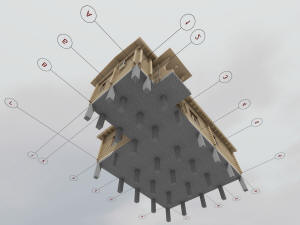

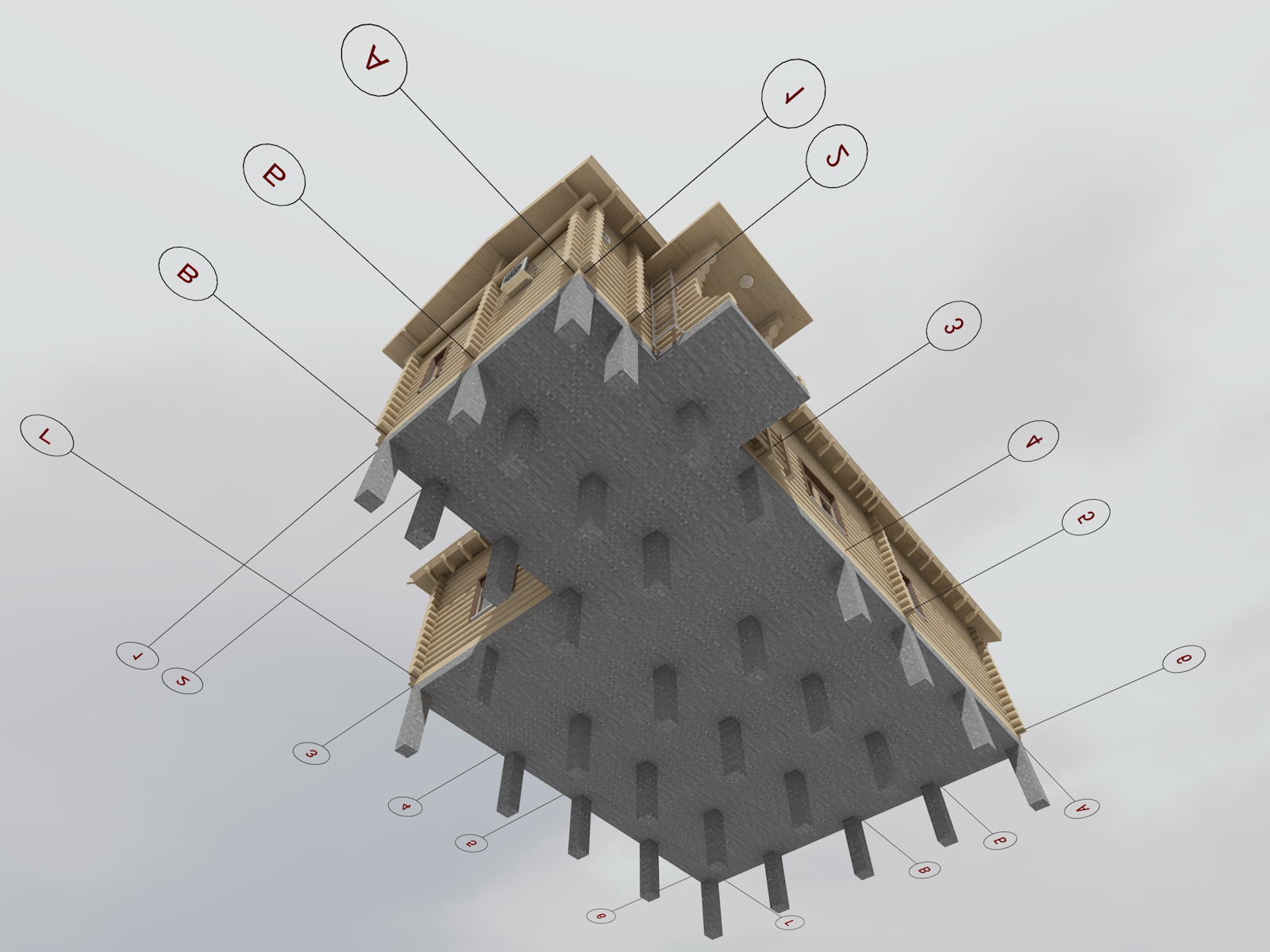

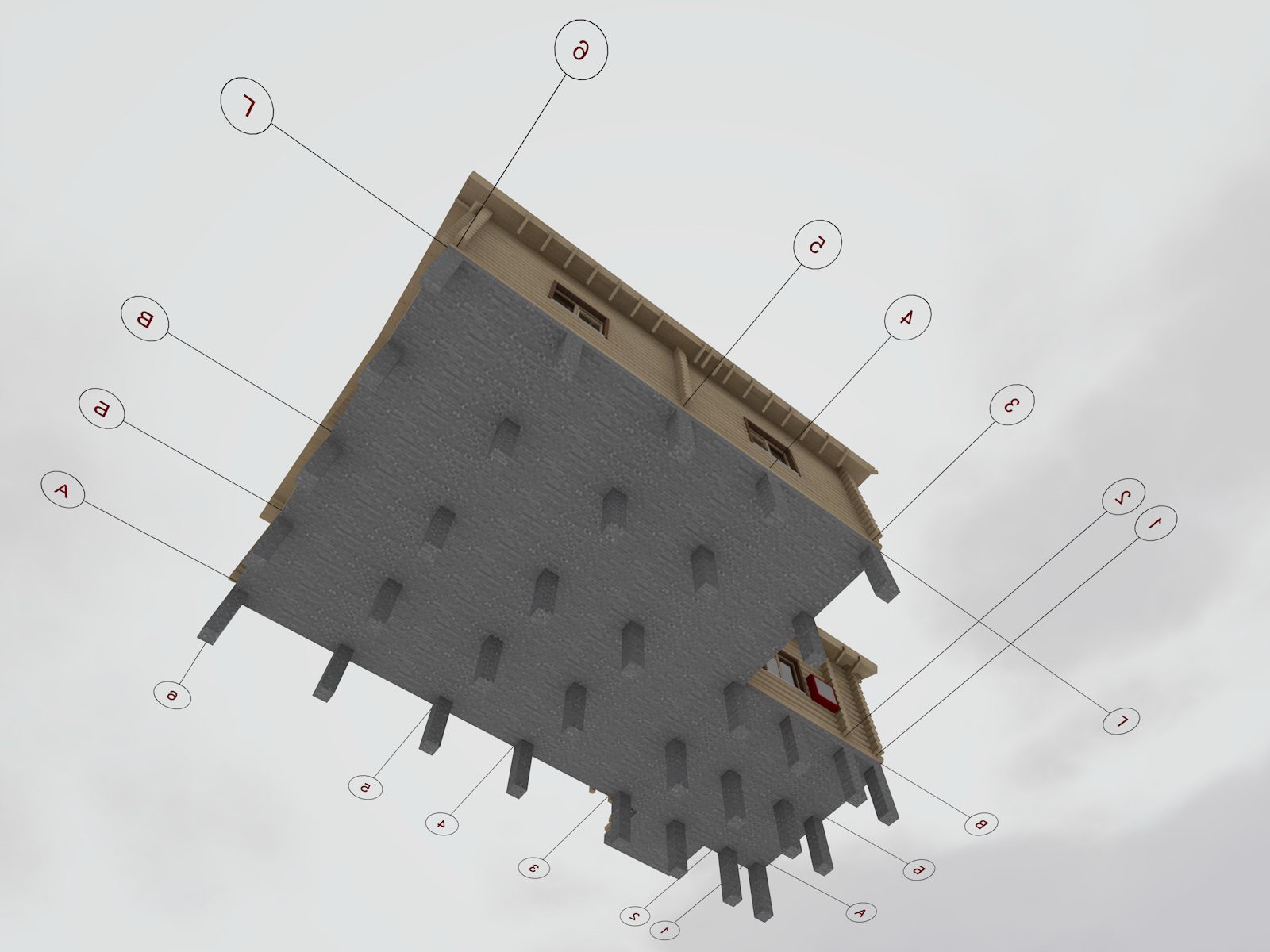

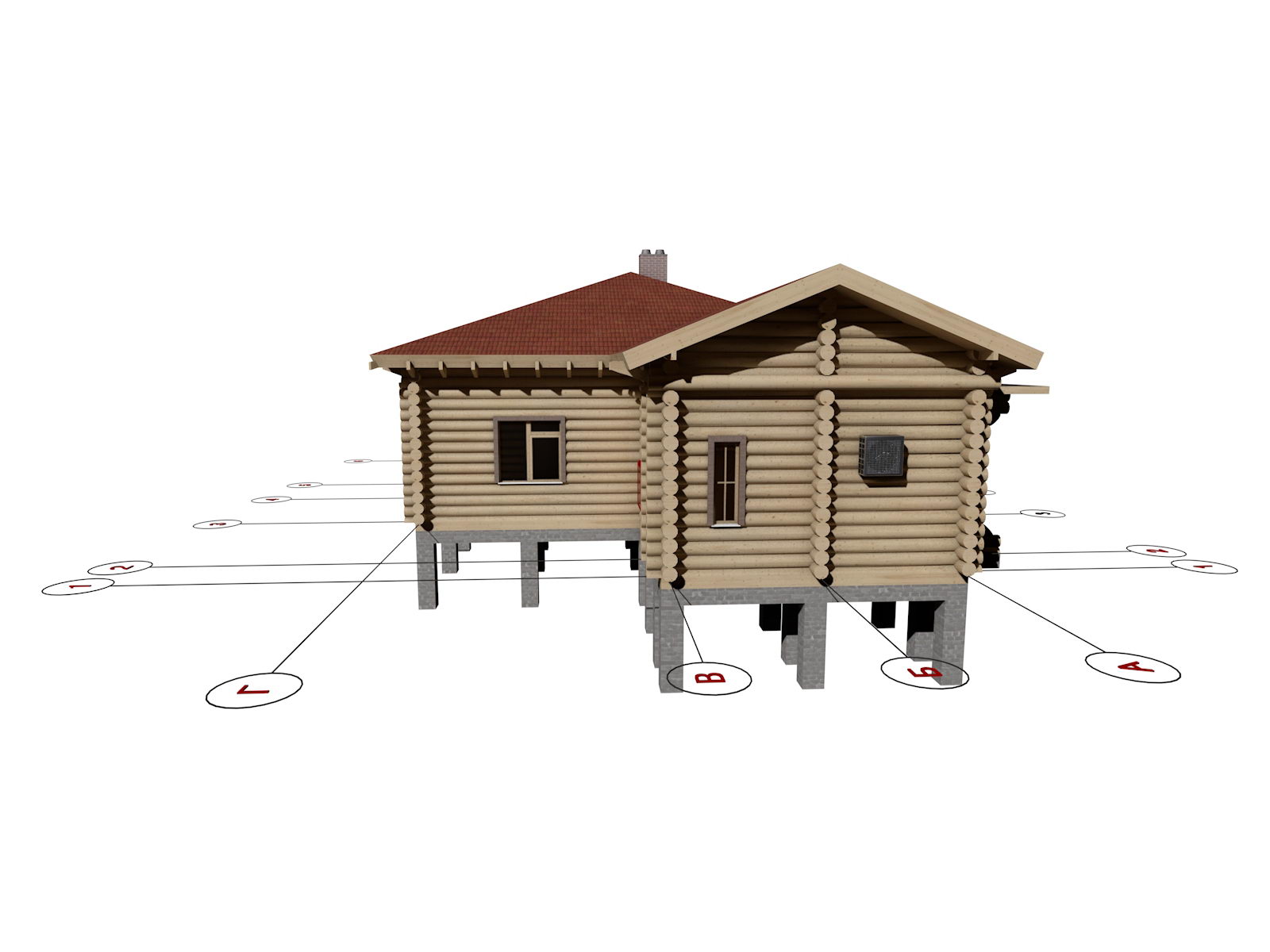

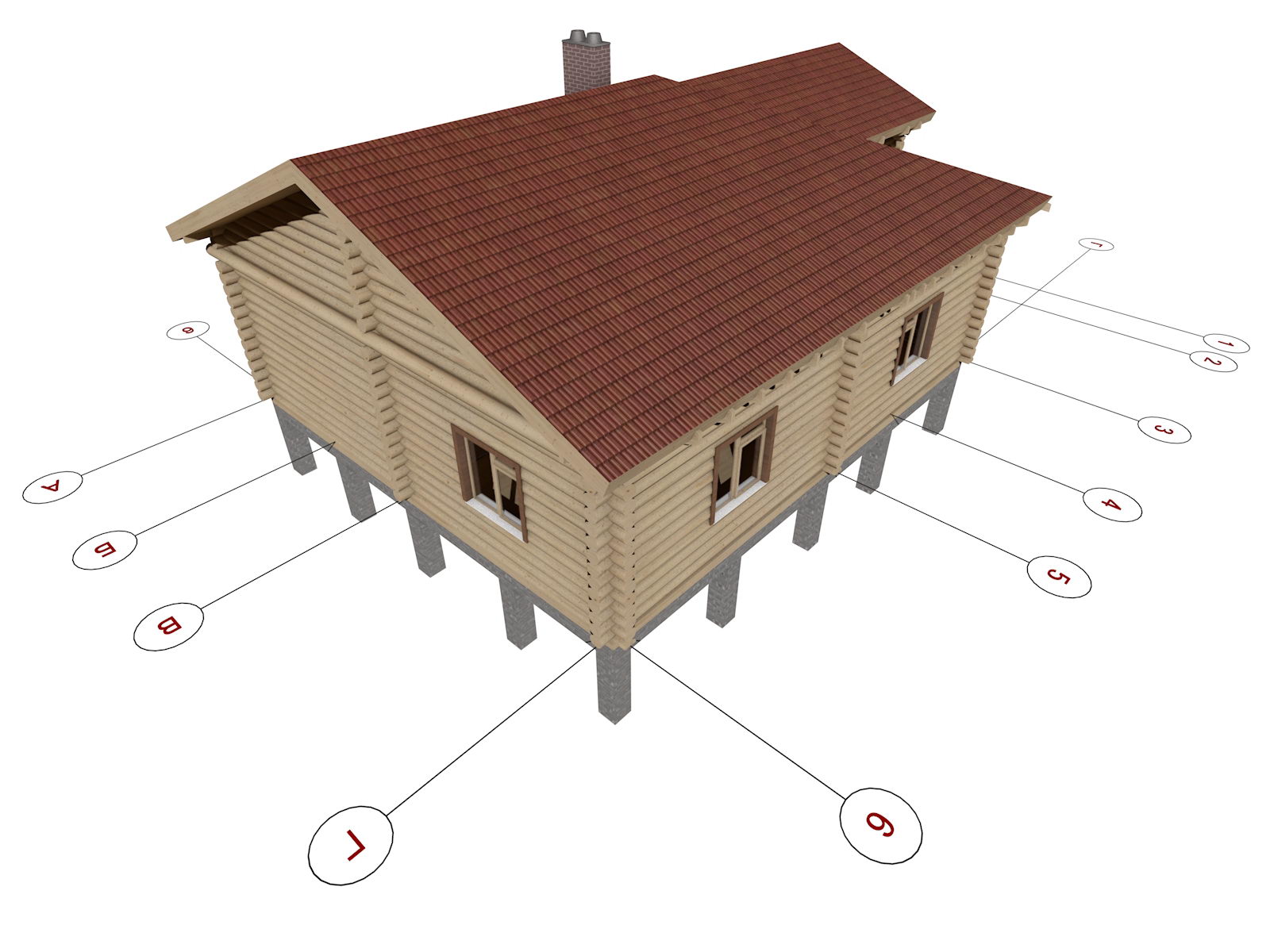

Вид фундамента одноэтажного деревянного дома

Вид фундамента одноэтажного деревянного дома

Вид фундамента одноэтажного деревянного дома



Вид фундамента одноэтажного деревянного дома

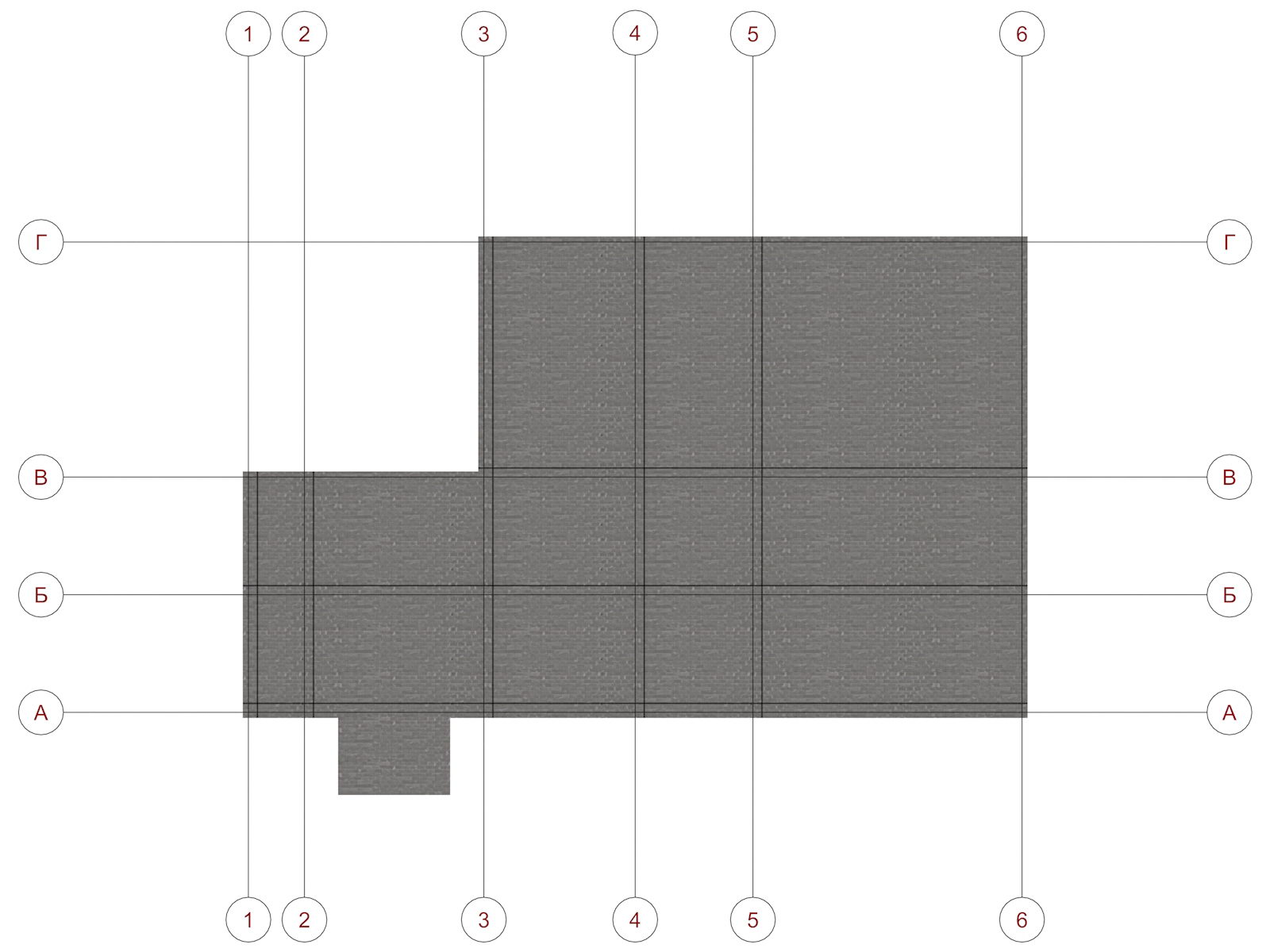

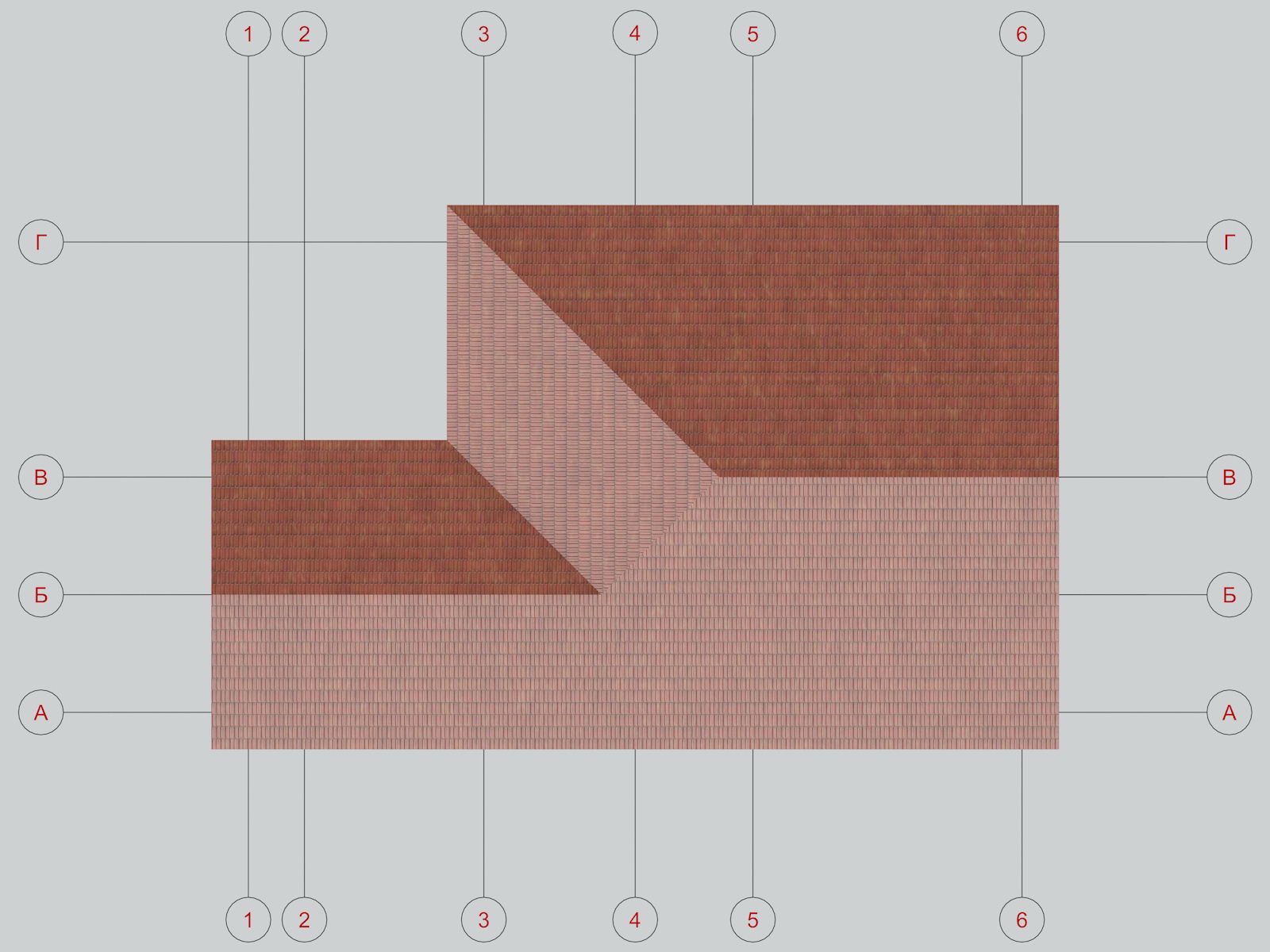

План крыши одноэтажного деревянного дома

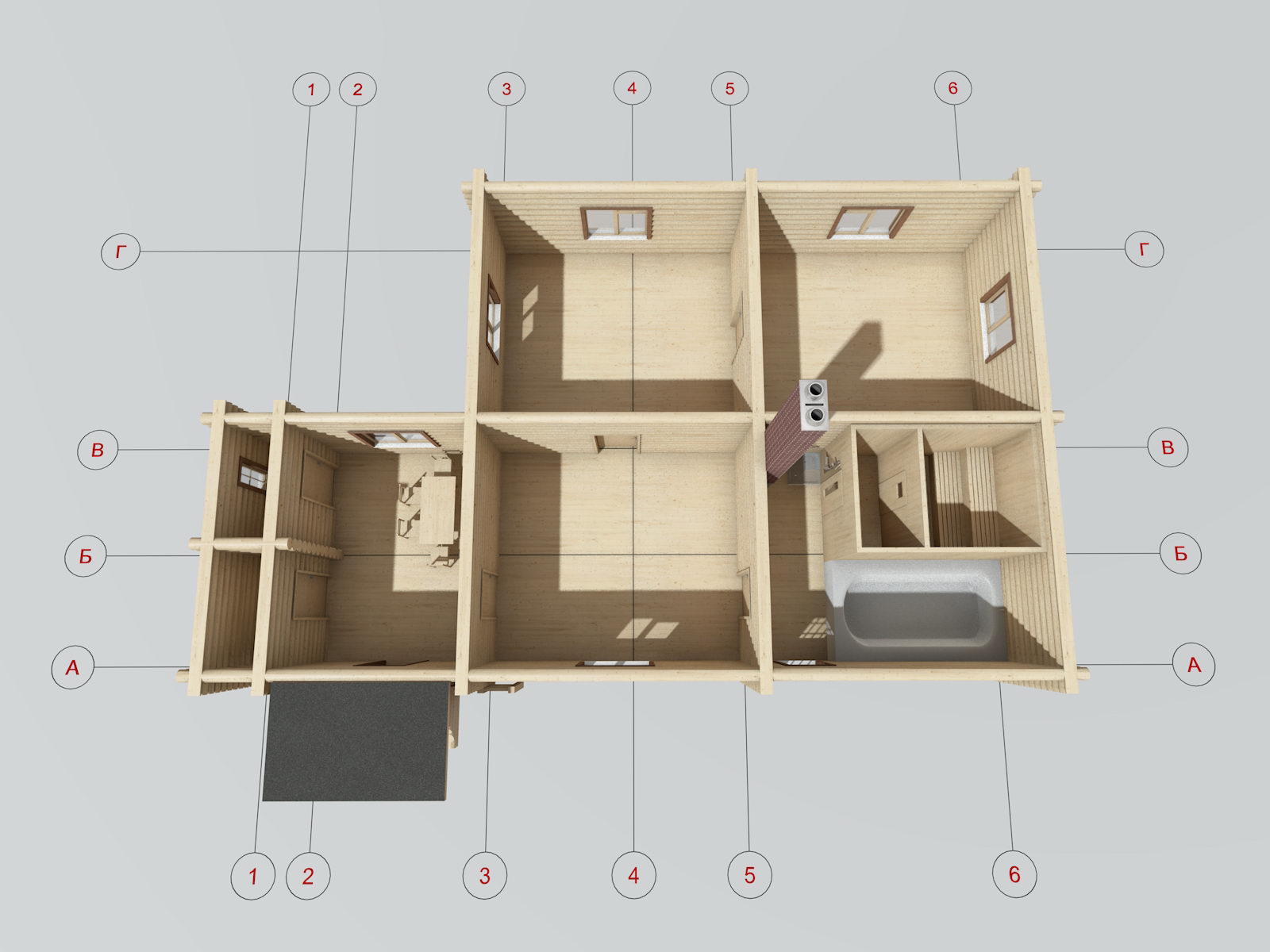

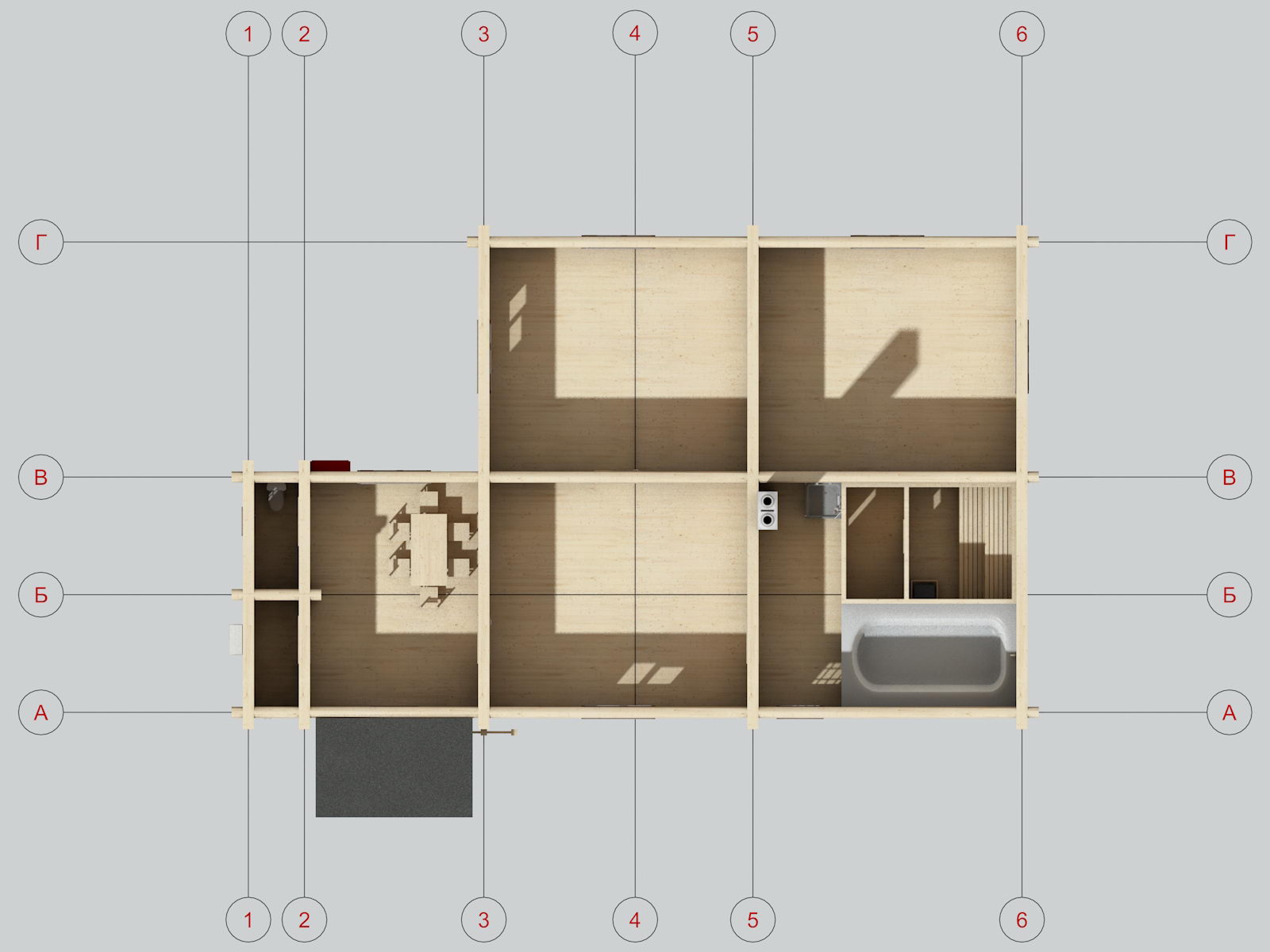

План первого этажа одноэтажного деревянного дома

План крыши одноэтажного деревянного дома



План первого этажа одноэтажного деревянного дома



План первого этажа одноэтажного деревянного дома

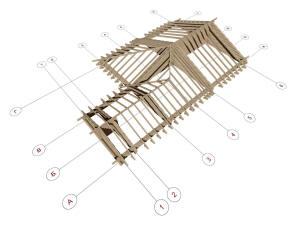

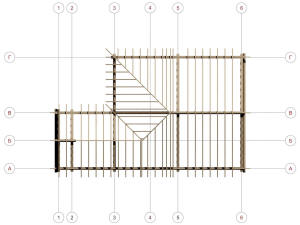

План стропильной системы одноэтажного деревянного дома

План первого этажа одноэтажного деревянного дома



План стропильной системы одноэтажного деревянного дома



План стропильной системы одноэтажного деревянного дома

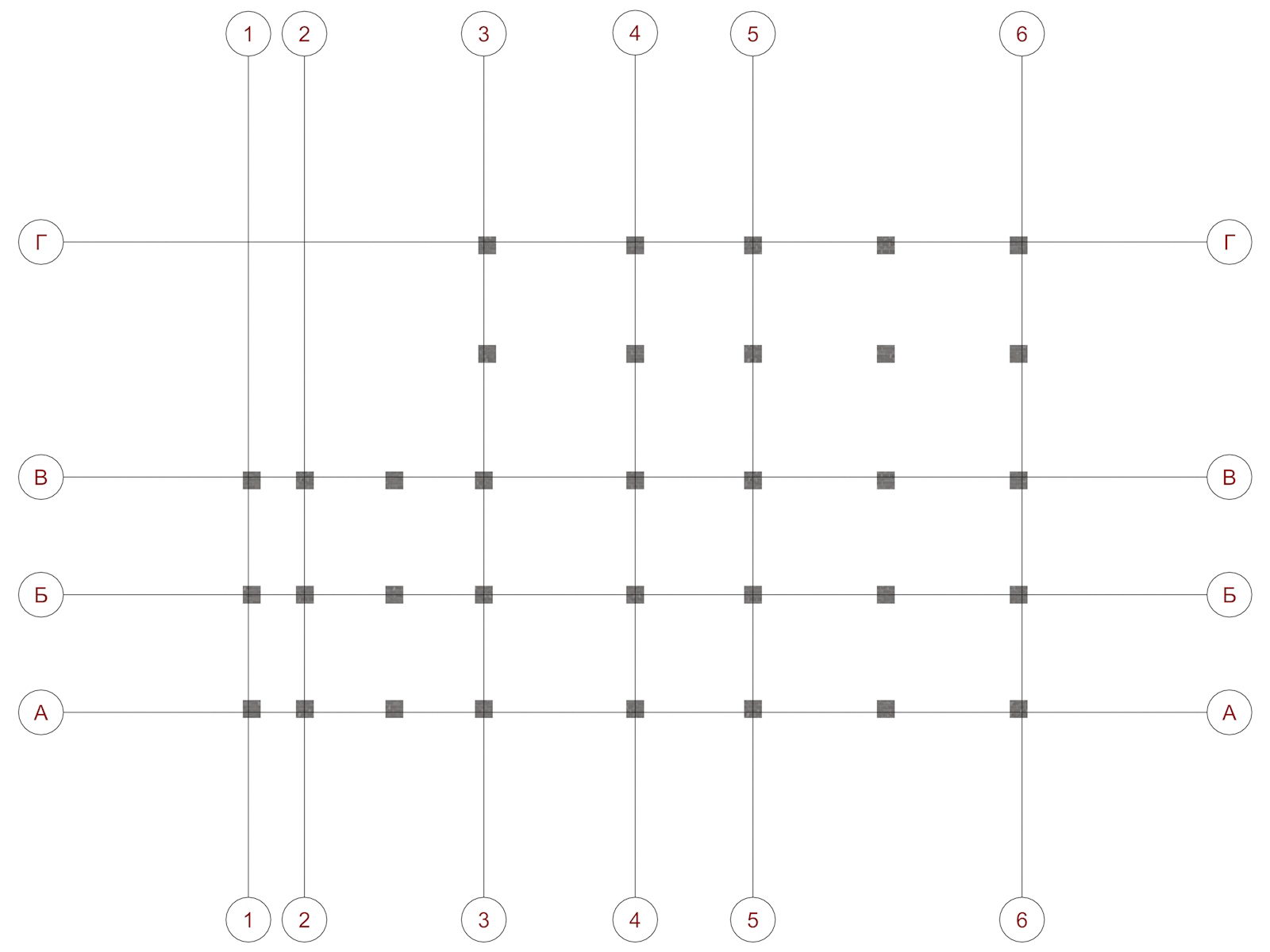

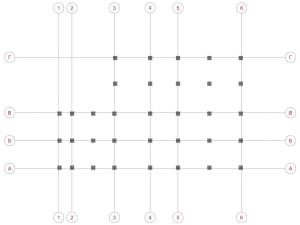

План фундамента одноэтажного деревянного дома

План стропильной системы одноэтажного деревянного дома



План фундамента одноэтажного деревянного дома

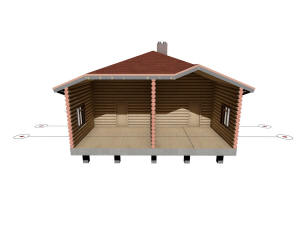

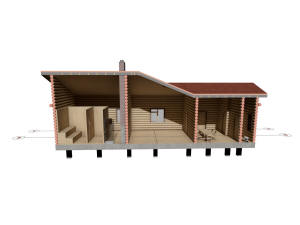

Разрез одноэтажного деревянного дома

Разрез одноэтажного деревянного дома

Разрез одноэтажного деревянного дома



Разрез одноэтажного деревянного дома



План фундамента одноэтажного деревянного дома
План фундамента одноэтажного деревянного дома







Наименование

Площадь, м.кв.

Состав эскизного проекта (ЭП)

Состав рабочего проекта (РП)

Примечание

Общая

Жилая

Проект

одноэтажного деревянного частного дома

135,0

28,7

Краткая пояснительная записка с описанием основных характеристик дома.

3D цветные изображения дома – пять видов.

Поэтажные планы подвала, мансарды и каждого этажа.

Фасады дома – 4 вида.

Разрез дома.

План кровли.

Архитектурная часть, конструктивная часть, раздел водопровода и канализации, вентиляция через вентканалы в стенах с выводом на крышу.

Разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи

заказчику ЭП - электронно в течении семи дней после получения  100% предоплаты.

Для разработки РП нужны

инженерно-геологические изыскания

площадки строительства.



Общая площадь дома дана без с учета площади техподполья высотой 1,8 м.



Состав эскизного проекта может незначительно уточняться по взаимному согласованию сторон.

Состав рабочего проекта оговаривается индивидуально.

  • Все рисунки передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта, и по продаже недвижимости и т.д.

Эскизный проект одноэтажного деревянного частного дома выполнен в соответствии с заданием Заказчика и требованиями СНиП и предназначен для строительства как в Московской области, так и иных климатических условиях.


Архитектурно-планировочное решение разработано в соответствии со СП 55.13330.2016 "Дома жилые одноквартирные".





Пояснительная записка к проекту одноэтажного деревянного частного дома





Идеология дома

Дом позиционируется для постоянного и/или временного проживания одной семьи.

Основная идея проекта дома: экологичность, простота строительства.

Внутри дома запроектирована баня-сауна

Проект рекомендуется для строительства практически в любом климате.

Проектная документация базового варианта дома не требует обязательного прохождения экспертизы.

Выбранные конструктивно-технические решения в данном проекте дома обуславливают его оригинальность, запоминаемость, возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.

Планировка, площадь помещений и подвала указаны в поэтажных планах.

Технический этаж (чердак) предусмотрен.

Жилой дом оборудован системами отопления, холодного и горячего водопровода, канализации, электроснабжения, видеонаблюдения, пожарной сигнализацией.



Технические характеристики дома
(уточняются по результата инженерно-геологических исследований, исходных данных об условиях эксплуатации и пожеланий заказчика).

Фундамент – столбчатый, железобетонный, сечением 300х300 мм, длиной 180 см.

Наружные стены – деревянные, толщиной 250 мм.

Внутренние стены – деревянные, толщиной 250 мм.
Перекрытия – стропильная деревянная система.

Окна – двухкамерный стеклопакет в одинарном переплете ПВХ
Система отопления – состоит из стальных водогазопроводных труб по ГОСТ 3262-75* и стальных электросварных труб по ГОСТ 10704-1.

Нагревательные приборы – чугунные радиаторы. Теплоносителем является горячая вода с параметрами 95-70*С.
Вентиляция – приточно-вытяжная с естественным побуждением;
Водоснабжение – источником водоснабжения является существующий квартальный водопровод.

Для обеспечения требуемого напора проектом предусмотрена насосная установка.

Для учета водопотребления на вводе в здание запроектирован водомерный узел со счетчиком.

Проектом предусмотрены раздельные системы хозяйственно-питьевого и противопожарного водоснабжения. Приготовление горячей воды осуществляется в доме, температура горячей воды составляет 60-40 °С.

Проектом предусмотрено устройство рабочего, аварийного, эвакуационного и ремонтного освещения.

Для освещения помещений предусмотрены светильники с энергосберегающими лампами. Напряжение рабочего, аварийного и эвакуационного освещения ~220 В;
Пожарная сигнализация – подсистема пожарной сигнализации предусматривает установку автономных дымовых пожарных извещателей в помещениях здания, кроме санузлов и «мокрых» помещений.

Пожарные извещатели предназначены для выдачи звуковых и световых сигналов при предельном пороге задымления помещения.


Примечание

  • По желанию возможна разработка 3D поэтажных планов каждого этажа и подвала полностью или фрагментарно.

  • Рекомендуется заказ разработки 3D интерьера квартир и помещений

  • На стадии эскизного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должен решать данный дом.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку эскизного проекта комплекса.

Для заказа приобретения ЭП, РП, или заказа проекта частного деревянного дома свяжитесь с нами любым удобным для Вас способом, указанном на сайте.
