Проект трехэтажной частной винодельни

Может использоваться как жилой дом, административное здание, мини-гостиница 1-2 звезды, мотель, хостел, общежитие и т.д.





Проект дома разработан для строительства в условиях как городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.

Возможно быстрое проектирование поселка малоэтажных домов на основе данного базового проекта дома.

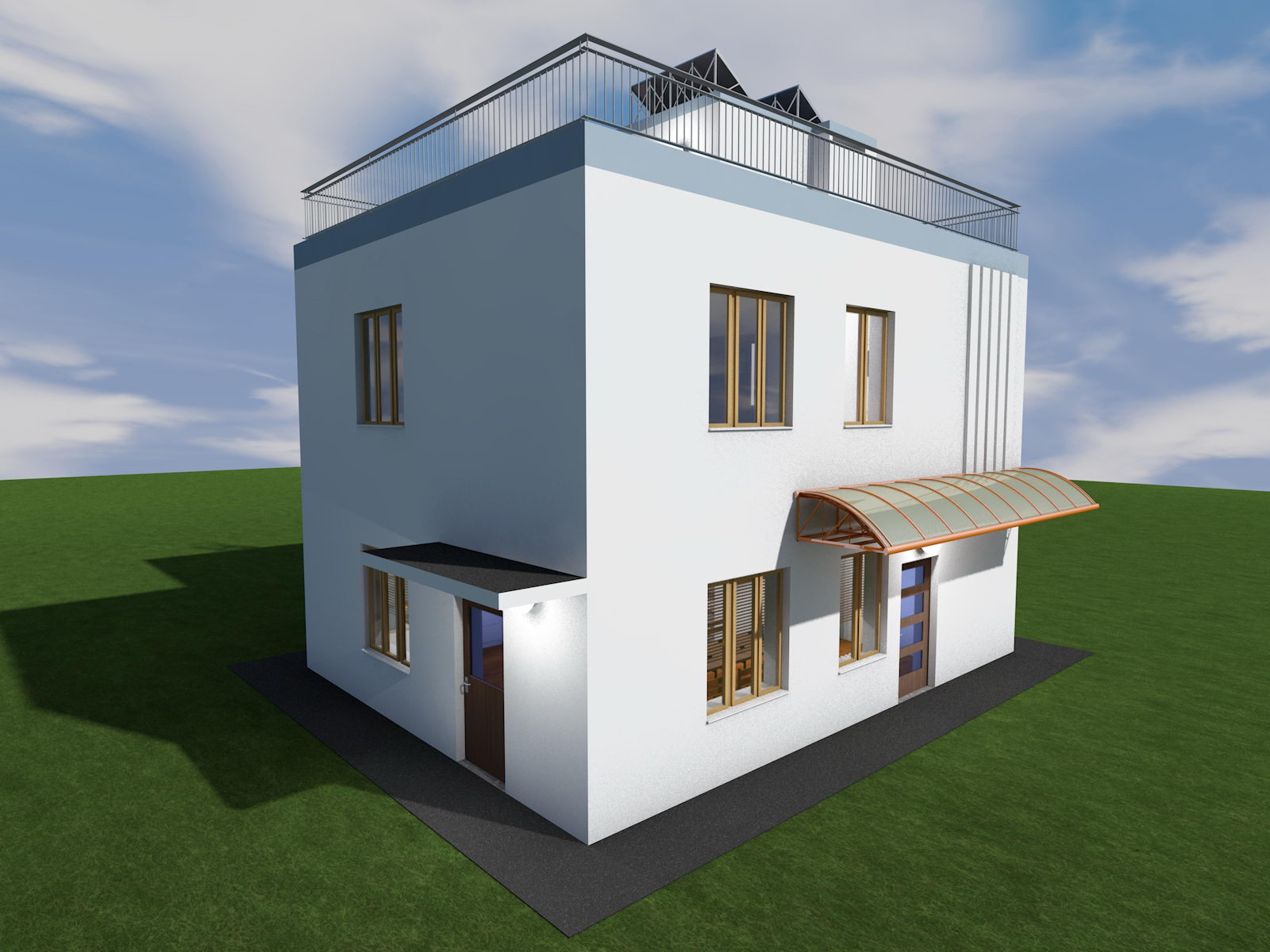

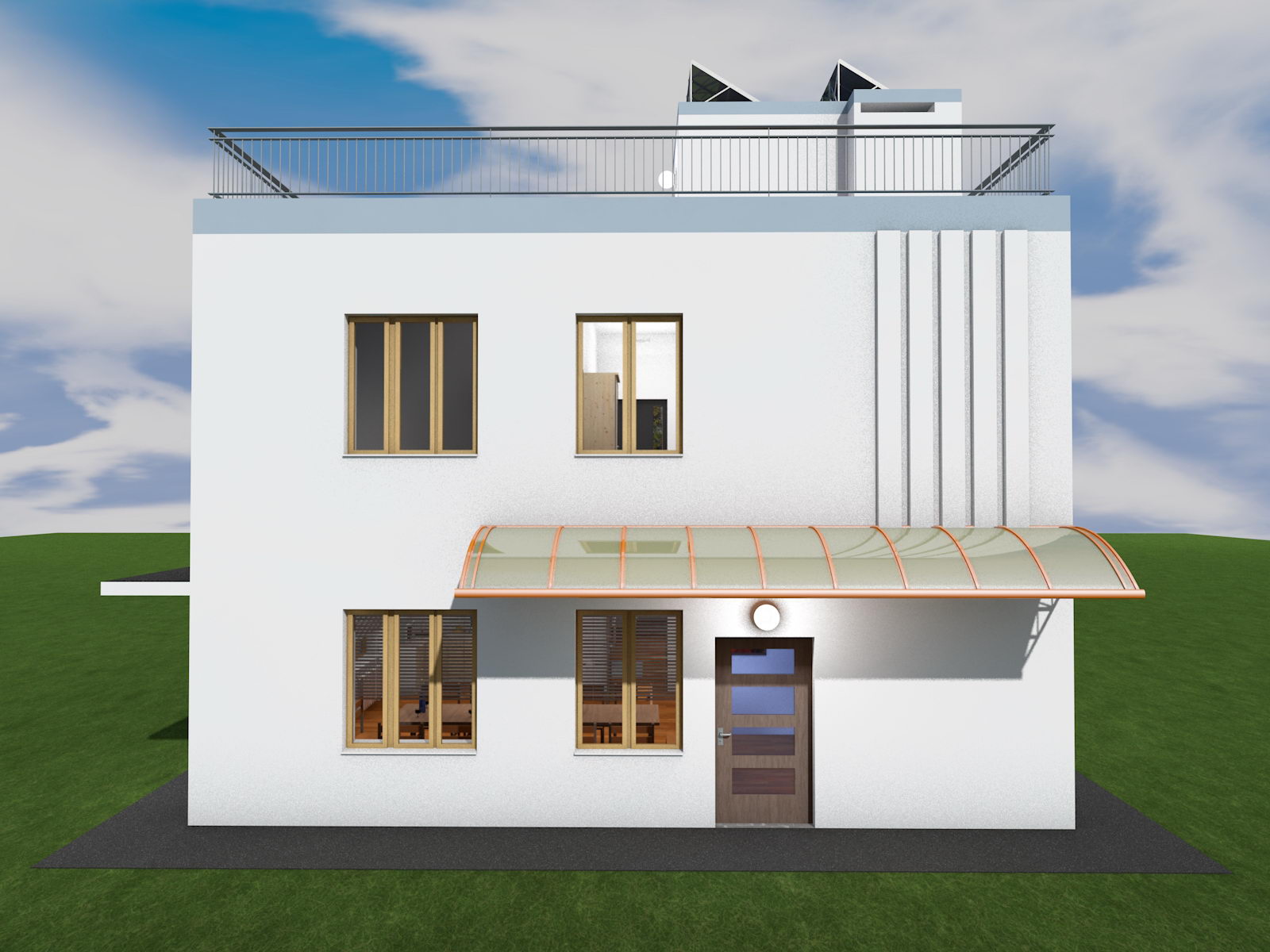

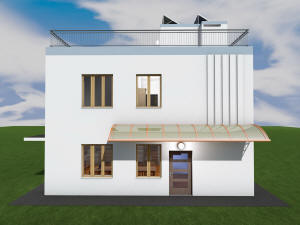

Проект трехэтажной частной винодельни

Проект трехэтажной частной винодельни

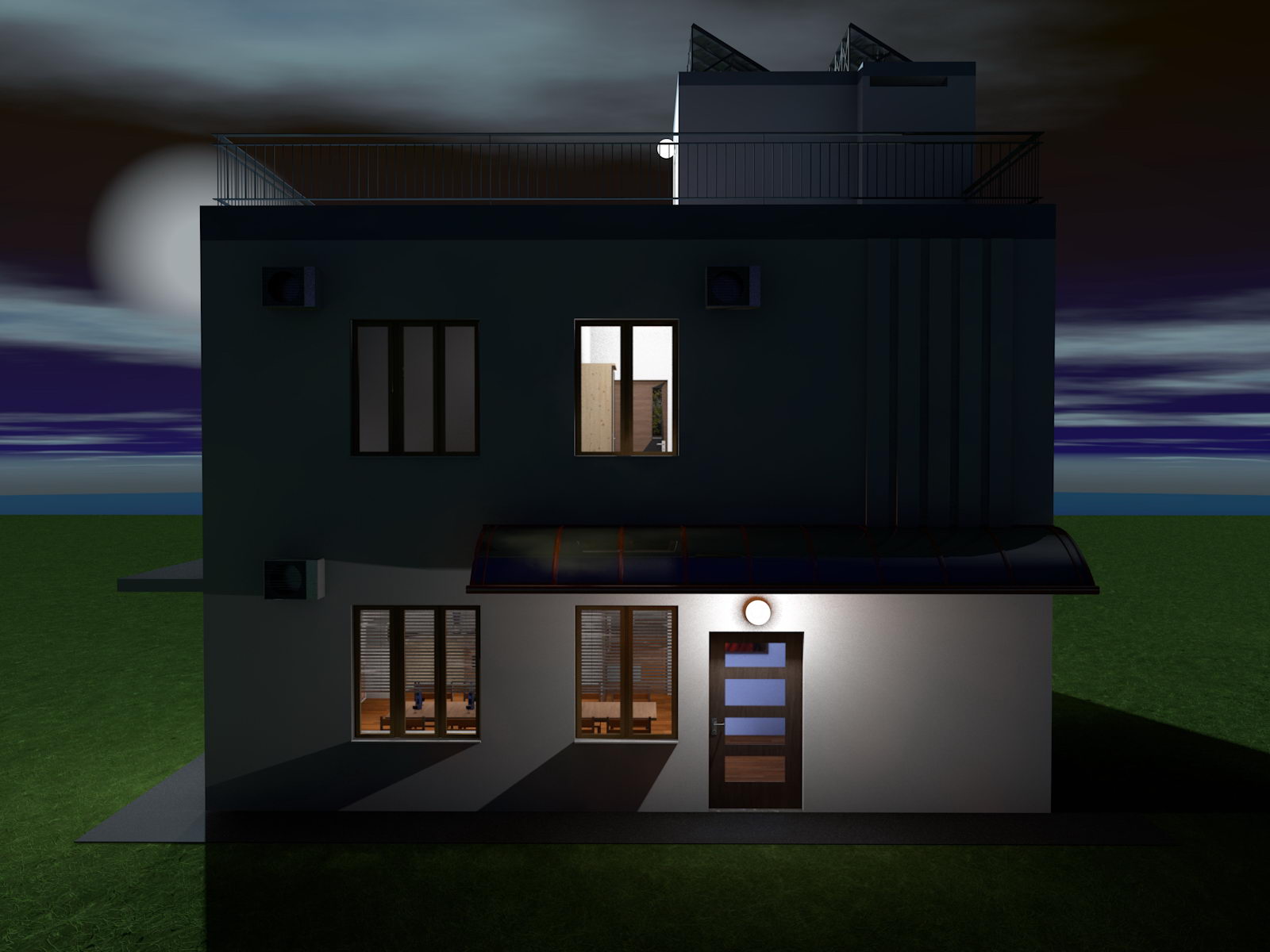

Ночной вид винодельни

Ночной вид винодельни

Ночной вид винодельни



Ночной вид винодельни



Ночной вид винодельни

Ночной вид винодельни

Ночной вид винодельни



Ночной вид винодельни

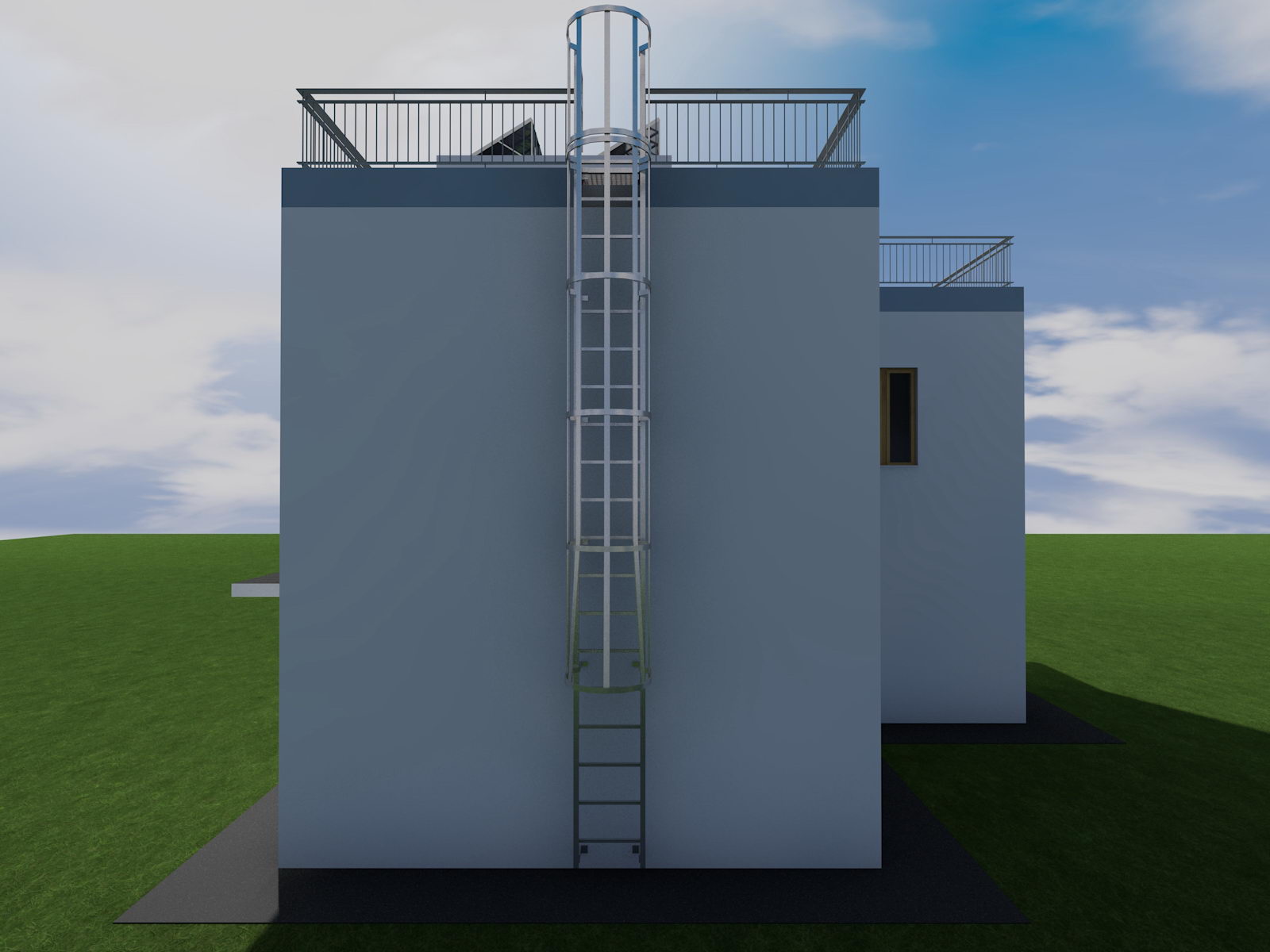

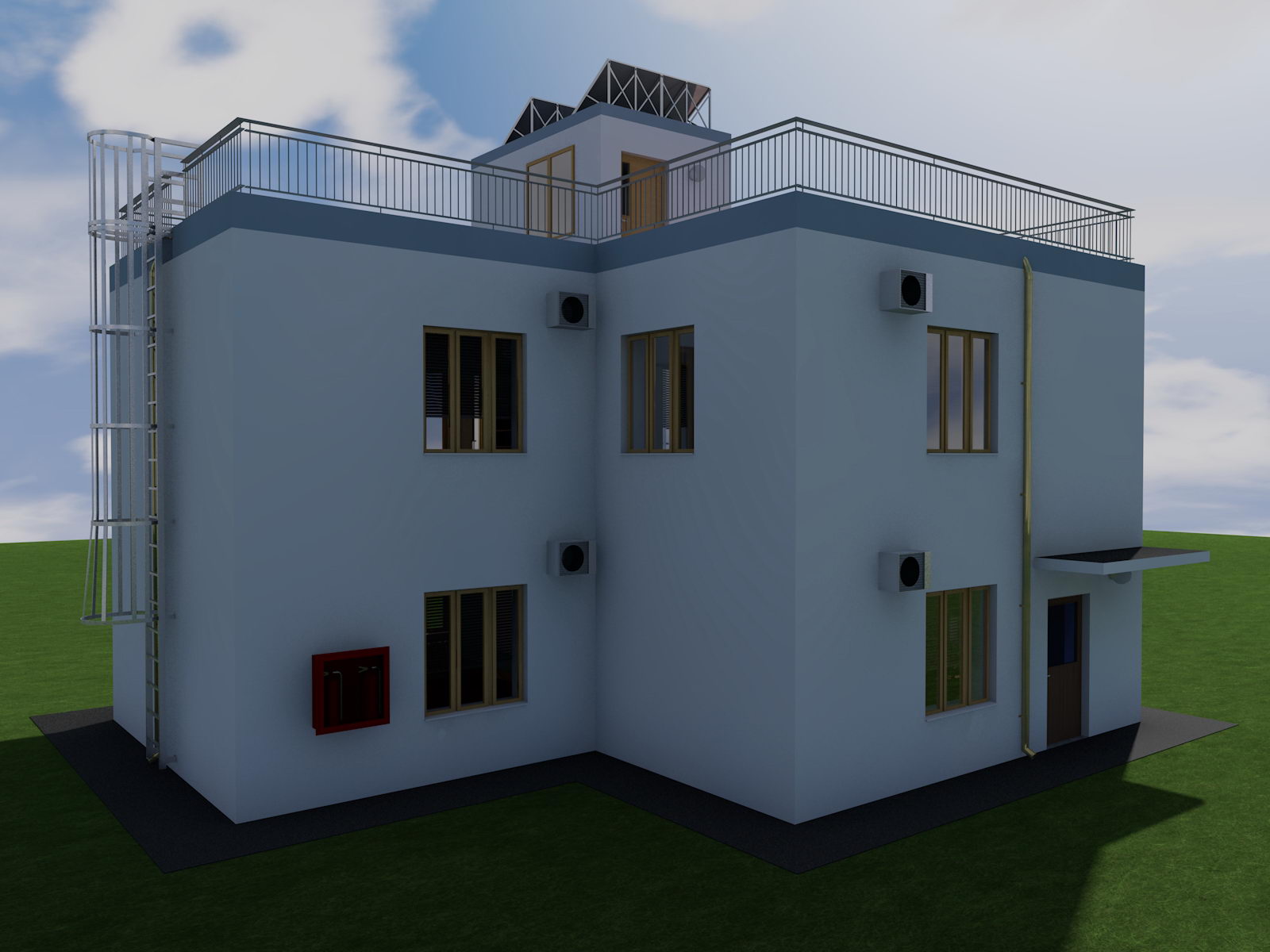

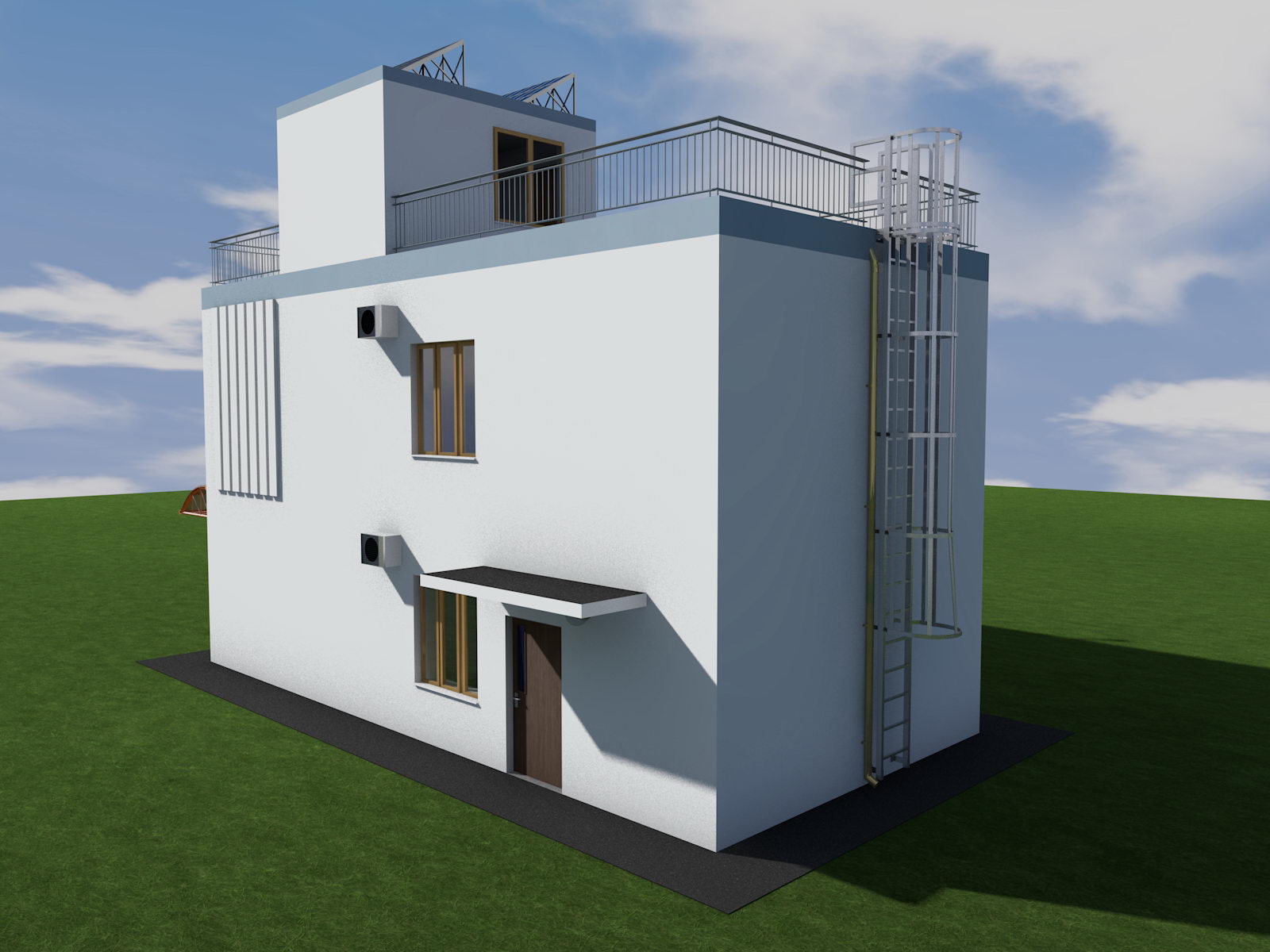

Проект частной винодельни

Проект частной винодельни

Проект частной винодельни



Проект частной винодельни



Проект частной винодельни

Проект частной винодельни

Проект частной винодельни



Проект частной винодельни



Проект частной винодельни

Проект частной винодельни

Проект частной винодельни



Проект частной винодельни



Проект частной винодельни

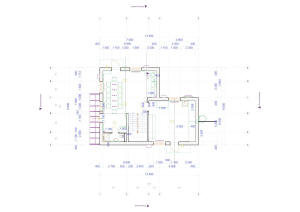

План 1 этажа винодельни

Проект частной винодельни

План 1 этажа винодельни







Наименование

Площадь, м.кв.

Состав проектной документации

Общая

Жилая

Проект частной винодельни (

трехэтажного

частного жилого дома)

248,0

54,2

1.Краткая пояснительная записка с описанием основных характеристик дома  - (10-12 страниц формата А4).
2.3D цветные изображения дома – 25-30 видов.
3.Поэтажные планы подполья, крыши и каждого этажа - 4-6 видов.
4.Фасады дома – 6-8 видов.
5.Разрезы дома - 10-12 видов.
6.План армирования фундамента - 6-8 видов.
7.Проект молниезащиты - 6-8 видов.
8.План расстановки наружных пожарных гидрантов - 6-8 видов.
9.План расстановки наружных и внутренних потолочных светильников - 4-6 видов.
10.План системы водоотведения с крыши - 4-6 вида.
11.План расстановки батарей отопления - 4-6 видов.
12.План расстановки кондиционеров - 6-8 видов.
13.План канализации - 4-6 видов.
14.План расстановки сантехники - 4-6 видов.
15.План вентиляционных труб и их разрезы - 4-6 видов.
16.3D виды каркаса дома - 8-12 видов.
17.3D вид дома на местности - 6-8 видов.
18.План разворотов транспортной техники - 4-8 видов.
19.Габаритный план расстановки мебели (без дизайна интерьера).
20.План вибрирования фундамента - 1-2 вида.
21.Повышение сейсмоустойчивости дома - 6-8 видов.
22.План расстановки камер видеонаблюдения – 4-6 видов.
23.План расстановки датчиков пожарной сигнализации – 3-4 вида.
24.План строительства - 3-4 вида.
25.Обеспечение антитеррористической безопасности во время строительства и эксплуатации здания.
26.Охрана труда во время строительства.
27.План подвесных потолков - 2-3 вида.
28.План утепления подполья - 2-3 вида.
29.Рекомендации по обеспечению энергоэффективности здания.
29.1.План тепловых насосов - 3-4 вида.
29.2.План панелей солнечных батарей - 2-3 вида.
30.Обеспечение доступа МГН - 2-3 страницы формата А4.

31.План раскладки ФБС блоков - 5-6 видов.

32.План земляных масс - 2-3 вида.
33.Подборка типовой рабочей документации (рабочие строительные серии узлов, разработанных в СССР) - по согласованию.



Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.
Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.
Для разработки РП нужны инженерные изыскания площадки строительства.
- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.
Если правообладатель земельного участка не имеет сведений об организации, выдающей технические условия подключения объекта капитального строительства к сетям инженерно-технического обеспечения, он обращается в орган местного самоуправления с запросом о представлении сведений о такой организации, а орган местного самоуправления представляет в течение 2 рабочих дней с даты обращения сведения о соответствующей организации, включая наименование, юридический и фактический адреса.



Общая площадь дома дана с учета площади подвала высотой 3,0 м в чистоте.



Состав архитектурного проекта может незначительно уточняться по взаимному согласованию сторон.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта и и т.д.

Архитектурный проект винодельни выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как в Московской области, так и иных климатических условиях.


Архитектурно-планировочное решение винодельни разработано в соответствии и с учетом:

  • ВНТП 04-94 "Нормы технологического проектирования заводов по розливу вин";

  • ВНТП 25-85 "Ведомственные нормы технологического проектирования винодельческих заводов по переработке винограда";

  • СП 5788-91 "Санитарные правила для винодельческих предприятий" (утв. Главным государственным санитарным врачом СССР 07.06.1991 N 5788-91);

  • СП 55.13330.2016 "Дома жилые одноквартирные";

  • СП 31-106-2002 "Проектирование и строительство инженерных систем одноквартирных жилых домов";

  • СП 17.13330.2017 "Кровли";

  • СП 118.13330.2012 "Общественные здания и сооружения";

  • СП 160.1325800.2014 "Здания и комплексы многофункциональные. Правила проектирования";

  • СП 31-107-2004 "Архитектурно-планировочные решения многоквартирных жилых зданий";

  • СП 30-102-99 "Планировка и застройка территорий малоэтажного жилищного строительства";

  • СП 42.13330.2016 "Градостроительство. Планировка и застройка городских и сельских поселений";

  • СП 53.13330.2019 "Планировка и застройка территорий садоводческих (дачных) объединений граждан, здания и сооружения";

  • СП 28.13330.2017 "Защита строительных конструкций от коррозии";

  • СП 31-105-2002 "Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом";

  • СП 275.1325800.2016 "Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции";

  • СП 131.13330.2020 "Строительная климатология";

  • СП 31-114-2004 "Правила проектирования жилых и общественных зданий для строительства в сейсмических районах";

  • СП 14.13330.2018 "Строительство в сейсмических районах";

  • Серия 0.00-2.96с Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие материалы для проектирования»;

  • Серия 0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для проектирования");

  • СП 345.1325800.2017 "Здания жилые и общественные. Правила проектирования тепловой защиты";

  • СП 321.1325800.2017 "Здания жилые и общественные. Правила проектирования противорадоновой защиты";

  • СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха";

  • СП 15.13330.2020 Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81* (с Изменениями N 1, 2);

  • СП 327.1325800.2017 "Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта";

  • СП 47.13330.2016 "Инженерные изыскания для строительства. Основные положения";

    • СП 317.1325800.2017 "Инженерно-геодезические изыскания для строительства. Общие правила производства работ";

    • СП 11-105-97 "Инженерно-геологические изыскания для строительства";

    • СП 11-103-97 "Инженерно-гидрометеорологические изыскания для строительства";

    • СП 11-102-97 "Инженерно-экологические изыскания для строительства";

  • Постановление Правительства Российской Федерации от 25 января 2011 года N 18 "Об утверждении Правил установления требований энергетической эффективности для зданий, строений, сооружений и требований к правилам определения класса энергетической эффективности многоквартирных домов";

  • Постановление Правительства РФ от 14 апреля 2017 г. № 447 "Об утверждении требований к антитеррористической защищенности гостиниц и иных средств размещения и формы паспорта безопасности этих объектов";

  • Федеральный закон "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" от 23.11.2009 N 261-ФЗ;

  • ГОСТ 21.501-2018 "Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений";

  • ГОСТ 21.201-2011 "Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций";

  • ГОСТ 2.305-2008 "Единая система конструкторской документации. Изображения - виды, разрезы, сечения".

Подробнее о проекте винодельни:

Идеология дома



Дом позиционируется для постоянного и/или временного проживания.

Основная идея проекта дома: дом с возможностью проживания и для организации хозяйства по полному циклу производства вина.



Проект рекомендуется для строительства практически в любом климате.

Проектная документация базового варианта дома не требует обязательного прохождения экспертизы.

Возможна разная колористика фасада дома.

Выбранные конструктивно-технические решения в данном проекте дома обуславливают его оригинальность, запоминаемость, возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.



Число спален в доме - 3.

Планировка, площадь помещений и подвала указаны в поэтажных планах.

В подвале запроектированы лестница и два изолированных помещения.

На первом этаже запроектированы лестница, два помещения, одно из которых изолированное, смежный санузел.

На втором этаже запроектированы лестница, раздельный санузел (туалеит и ванная), коридор и три изолированных помещения.

Планировка, площадь помещений и подвала указаны в поэтажных планах.

Планировки этажей и подвала различаются.

Технический этаж (чердак) не предусмотрен.

Окончательное функциональное назначение помещений определяется заказчиком.



Жилой дом оборудован системами отопления, холодного и горячего водопровода, канализации, электроснабжения, видеонаблюдения, пожарной сигнализацией.





Для справки

Среднемесячное наличие соков, виноматериалов и вин определяется путем деления суммы ежедневных остатков за данный месяц на количество календарных дней в месяце.
Среднемесячная температура помещений, в которых хранятся соки, виноматериалы и вина, определяется путем деления суммы ежедневных замеров температуры на количество замеров в месяц.
Среднемесячная температура при хранении соков, виноматериалов и вин на открытом воздухе принимается по данным метеостанции.
Для хранения ординарных, марочных, столовых и крепленых вин рекомендуются:
стальные эмалированные или из стали 12Х18Н10Т вертикальные или горизонтальные резервуары;
железобетонные цилиндрические вертикальные резервуары с внутренним защитным покрытием, изготовляемые в стальной инвентарной опалубке разной емкости.
Для хранения марочных вин принимаются:
стальные эмалированные горизонтальные и вертикальные резервуары;
дубовые буты;
бочки.
Для хранения полусладких виноматериалов рекомендуются стальные эмалированные или из стали 12Х18Н10Т вертикальные резервуары, снабженные рубашками для поддержания низких температур.
Для хранения коньяков рекомендуются стальные эмалированные горизонтальные резервуары, дубовые буты, бочки.



На заметку

"Перечень зданий и помещений предприятий агропромышленного комплекса и объектов производственно-складского и общественно-бытового назначения, подлежащих оборудованию автоматической пожарной сигнализацией и автоматическими установками пожаротушения", Москва, 1991.

3. ЗАКРЫТЫЕ СКЛАДЫ ВСЕХ ОТРАСЛЕЙ

Наименование площадей

Площадь, м2

автоматическая пожарная сигнализации (АПС)

автоматические установки пожаротушения (АУП)

1

2

3

3.32. Склады вина, водки, коньяка в сгораемой таре

От 100 до 1000

1000 и более

3.33. Винохранилища: в железобетонных и металлических (одно- и многоярусных) резервуарах, дубовых бочках и бутах

100 и более

-



7. ПОМЕЩЕНИЯ ПИЩЕВОЙ ОТРАСЛИ

Наименование площадей

Площадь, м2

автоматическая пожарная сигнализации (АПС)

автоматические установки пожаротушения (АУП)

1

2

3

7.1. Пивобезалкогольные, спиртовые, ликероводочные, дрожжевые и винодельческие производства

7.1.7. Помещения: купажное; приготовления спиртованных вод; термической обработки спиртованных вод, коньячных спиртов и коньяков; обработки виноматериалов теплом; приготовления сахарного сиропа и колера с последующим спиртованием

От 100 до 1000

1000 и более

7.1.8. Напорное отделение и цех розлива-отделки коньяков

От 100 до 1000

1000 и более

7.1.9. Помещения подработки пробок, варки клея, напорное для вина, розлива вин и тиражной смеси

100 и более







Примечание

  • По желанию возможна разработка 3D поэтажных планов каждого этажа и подвала полностью или фрагментарно.

  • Рекомендуется заказ разработки 3D интерьера квартир и помещений.

  • На стадии архитектурного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должен решать данный дом.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку архитектурного проекта винодельни.



Для приобретения проекта частной винодельни свяжитесь с нами любым удобным для вас способом, указанном на сайте.
