Проект трехэтажного частной винодельни

Может использоваться как жилой дом, административное здание, мини-гостиница 2-3 звезды и т.д.





Проект дома разработан для строительства в условиях как городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.

Возможно быстрое проектирование поселка малоэтажных домов на основе данного базового проекта дома.

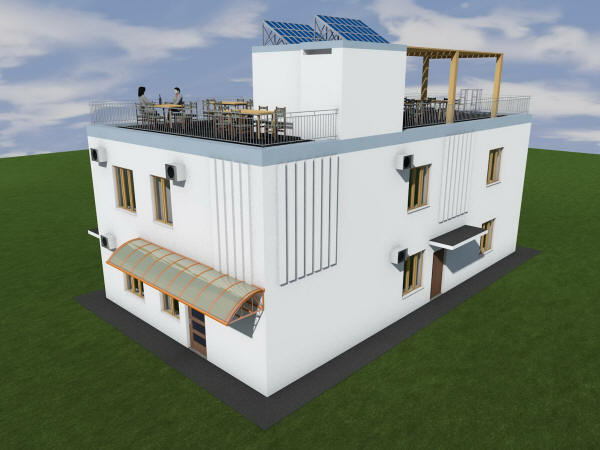

Проект трехэтажной частной винодельни

Проект трехэтажной частной винодельни

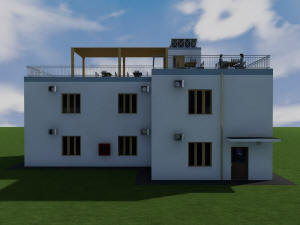

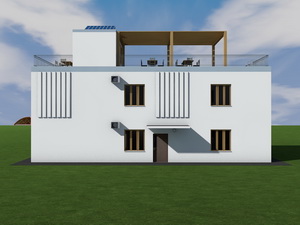

Главный фасад винодельни

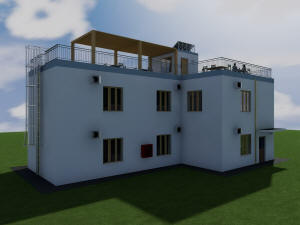

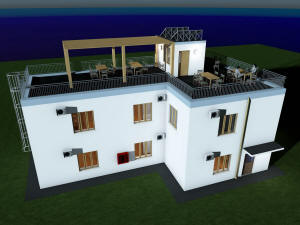

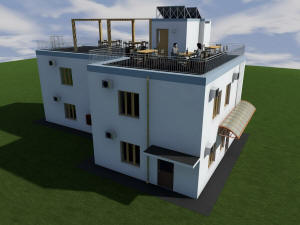

Общий вид винодельни

Главный фасад винодельни



Общий вид винодельни

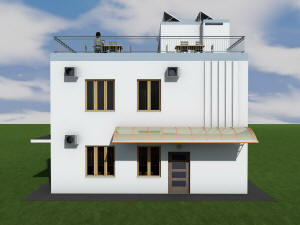

Боковой фасад винодельни

Общий вид винодельни

Боковой фасад винодельни



Общий вид винодельни

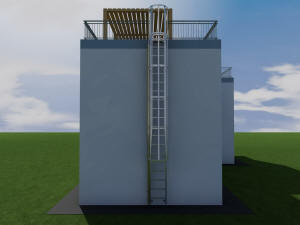

Задний фасад винодельни

Общий вид винодельни

Задний фасад винодельни



Общий вид винодельни



Боковой фасад винодельни

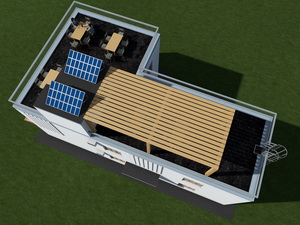

План кровли винодельни

Боковой фасад винодельни



План кровли винодельни

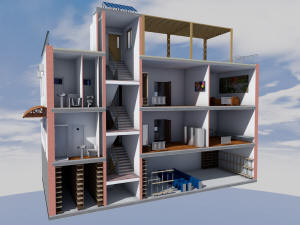

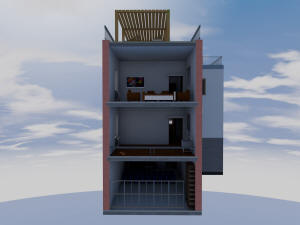

Разрез винодельни

Разрез винодельни

Разрез винодельни



Разрез винодельни

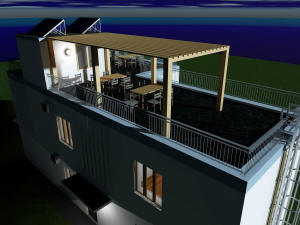

Ночной вид винодельни

Ночной вид винодельни

Ночной вид винодельни



Ночной вид винодельни

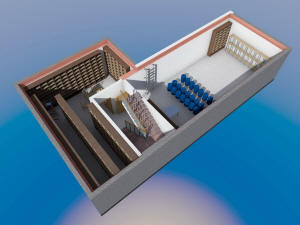

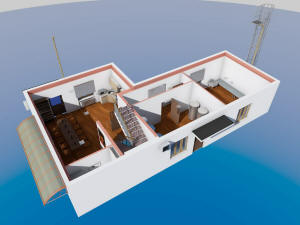

План подвала винодельни

План 1 этажа винодельни

План подвала винодельни



План 1 этажа винодельни

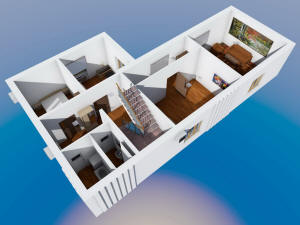

План 2 этажа винодельни



План 2 этажа винодельни









Наименование

Площадь, м.кв.

Состав эскизного проекта (ЭП)

Состав рабочего проекта (РП)

Примечание

Общая

Жилая

Проект частной винодельни (

трехэтажного

частного жилого дома)

304,3

66,0

Краткая пояснительная записка с описанием основных характеристик дома.

3D цветные изображения дома – 25 видов.

Поэтажные планы подвала, мансарды и каждого этажа.

Фасады дома – 4 вида.

Разрезы дома - 6 видов.

План кровли.

Архитектурная часть, конструктивная часть, раздел водопровода и канализации, вентиляция через вентканалы в стенах с выводом на крышу.

Разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи

заказчику ЭП - электронно в течении семи дней после получения  100% предоплаты.

Для разработки РП нужны

инженерно-геологические изыскания

площадки строительства.



Общая площадь дома дана с учета площади подвала высотой 3,0 м.



Состав эскизного проекта может незначительно уточняться по взаимному согласованию сторон.

Состав рабочего проекта оговаривается индивидуально.

  • Все рисунки передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта и и т.д.

Эскизный проект трехэтажного дома выполнен в соответствии с заданием заказчика и требованиями СП и предназначен для строительства как в Московской области, так и иных климатических условиях.


Архитектурно-планировочное решение разработано в соответствии со СП 55.13330.2016 "Дома жилые одноквартирные".

С учетом ВНТП 04-94 "Нормы технологического проектирования заводов по розливу вин".





Пояснительная записка к проекту частной винодельни





Идеология дома

Дом позиционируется для постоянного и/или временного проживания.

Основная идея проекта дома: дом с возможностью проживания и для организации хозяйства по полному циклу производства вина.



Проект рекомендуется для строительства практически в любом климате.

Проектная документация базового варианта дома не требует обязательного прохождения экспертизы.

Возможна разная колористика фасада дома.

Выбранные конструктивно-технические решения в данном проекте дома обуславливают его оригинальность, запоминаемость, возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.



Число спален в доме - 3.

Планировка, площадь помещений и подвала указаны в поэтажных планах.

В подвале запроектированы лестница и два изолированных помещения.

На первом этаже запроектированы лестница, два помещения, одно из которых изолированное, смежный санузел.

На втором этаже запроектированы лестница, раздельный санузел (туалеит и ванная), коридор и четыре изолированных помещения.

Планировка, площадь помещений и подвала указаны в поэтажных планах.

Планировки этажей и подвала различаются.

Технический этаж (чердак) не предусмотрен.

Окончательное функциональное назначение помещений определяется заказчиком.



Жилой дом оборудован системами отопления, холодного и горячего водопровода, канализации, электроснабжения, видеонаблюдения, пожарной сигнализацией.



Технические характеристики дома
(уточняются на стадии рабочего проектирования по результатам инженерно-геологических исследований, геодезических работ, исходных данных об условиях эксплуатации и пожеланий заказчика)

Фундамент – железобетонная плита толщиной 300 мм.

Перекрытия многослойные толщиной 300 мм. В основе монолитная железобетонные плиты толщиной 200 мм.
Наружные стены подземной части – толщиной 500 м. По желанию заказчика возможно их внутреннее утепление слоем из пенополистирола толщиной 100 мм.

Выполнить гидроизоляцию наружных стен подвала.
Внутренние стены – кирпичные или железобетонные панели толщиной 400 мм.
Лестничные марши – железобетонные марши и площадки.
Вентиляционные блоки – железобетонные панели толщиной 100 мм.
Санузлы – из гипсобетонных перегородок.
Система отопления – состоит из стальных водогазопроводных труб по ГОСТ 3262-75* и стальных электросварных труб по ГОСТ 10704-1.

Нагревательные приборы – чугунные радиаторы. Теплоносителем является горячая вода с параметрами 95-70*С.
Теплоснабжение - схема теплоснабжения закрытая.

Сети предлагается запроектировать из стальных электросварных труб по ГОСТ 10705-80 для системы теплоснабжения, стальные водогазопроводные оцинкованные по ГОСТ 3262-75*ДЛ системы ГВС.

Водоснабжение – источником водоснабжения является существующий квартальный водопровод.

Для учета водопотребления на вводе в здание предлагается запроектировать водомерный узел со счетчиком.

Примечание

Если на участке такой узел уже есть, и нет необходимости контроля водопотребления отдельного дома, то и учет воды необязателен.
Соответственно, и нет необходимости в водосчетчике для конкретного дома.
ГОСТ 3262-75 Трубы стальные водогазопроводные. Технические условия
Стандарт распространяется на неоцинкованные и оцинкованные стальные сварные трубы с нарезанной или накатанной цилиндрической резьбой и без резьбы, применяемые для водопроводов и газопроводов, систем отопления, а также для деталей водопроводных и газопроводных конструкций.
ГОСТ 10704-91 Трубы стальные электросварные прямошовные. Сортамент
Стандарт устанавливает сортамент стальных электросварных прямошовных труб.
Окончательный выбор труб: чугунные, оцинкованные, нержавеющие, металлопластиковые, пластиковые и т.д. - определяет заказчик.



Проектом предлагаются раздельные системы хозяйственно-питьевого и противопожарного водоснабжения. Приготовление горячей воды осуществляется в котельной.

Проектом предлагается предусмотреть системы хозяйственно-бытовой, дождевой канализации и дренаж из приямков.
Электроснабжение – II категории надежности.

Для освещения помещений предлагается использовать светильники с энергосберегающими лампами, для наружного освещения - светодиодные прожекторы.

Напряжение рабочего, аварийного и эвакуационного освещения ~220 В.
Пожарная сигнализация – подсистема пожарной сигнализации предусматривает установку автономных тепловых пожарных извещателей в помещениях здания, кроме санузлов и «мокрых» помещений.

Пожарные извещатели предназначены для выдачи звуковых и световых сигналов при предельном пороге температуры помещения.



Класс энергоэффективности здания В+.





Визуализация зон осмотра 12 камерами видеонаблюдения прилегающей к винодельне территории

(каждый конус показывает зону обзора видеокамерой наблюдения)



Зоны осмотра прилегающей территории камерами видеонаблюдения

Зоны осмотра прилегающей территории камерами видеонаблюдения

Зоны осмотра прилегающей территории камерами видеонаблюдения

Зоны осмотра прилегающей территории камерами видеонаблюдения





Примечание

  • По желанию возможна разработка 3D поэтажных планов каждого этажа и подвала полностью или фрагментарно.

  • Рекомендуется заказ разработки 3D интерьера квартир и помещений

  • На стадии эскизного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должен решать данный дом.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку эскизного проекта комплекса.

Для приобретения или заказа проекта частной винодельни свяжитесь с нами любым удобным для Вас способом, указанном на сайте.
