Проект двухэтажного частного дома с гаражом на 2 машины





Проект разработан для строительства в условиях как плотной городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.





Проект двухэтажного частного дома с гаражом на 2 машины

Проект двухэтажного частного дома с гаражом на 2 машины





этажа дома

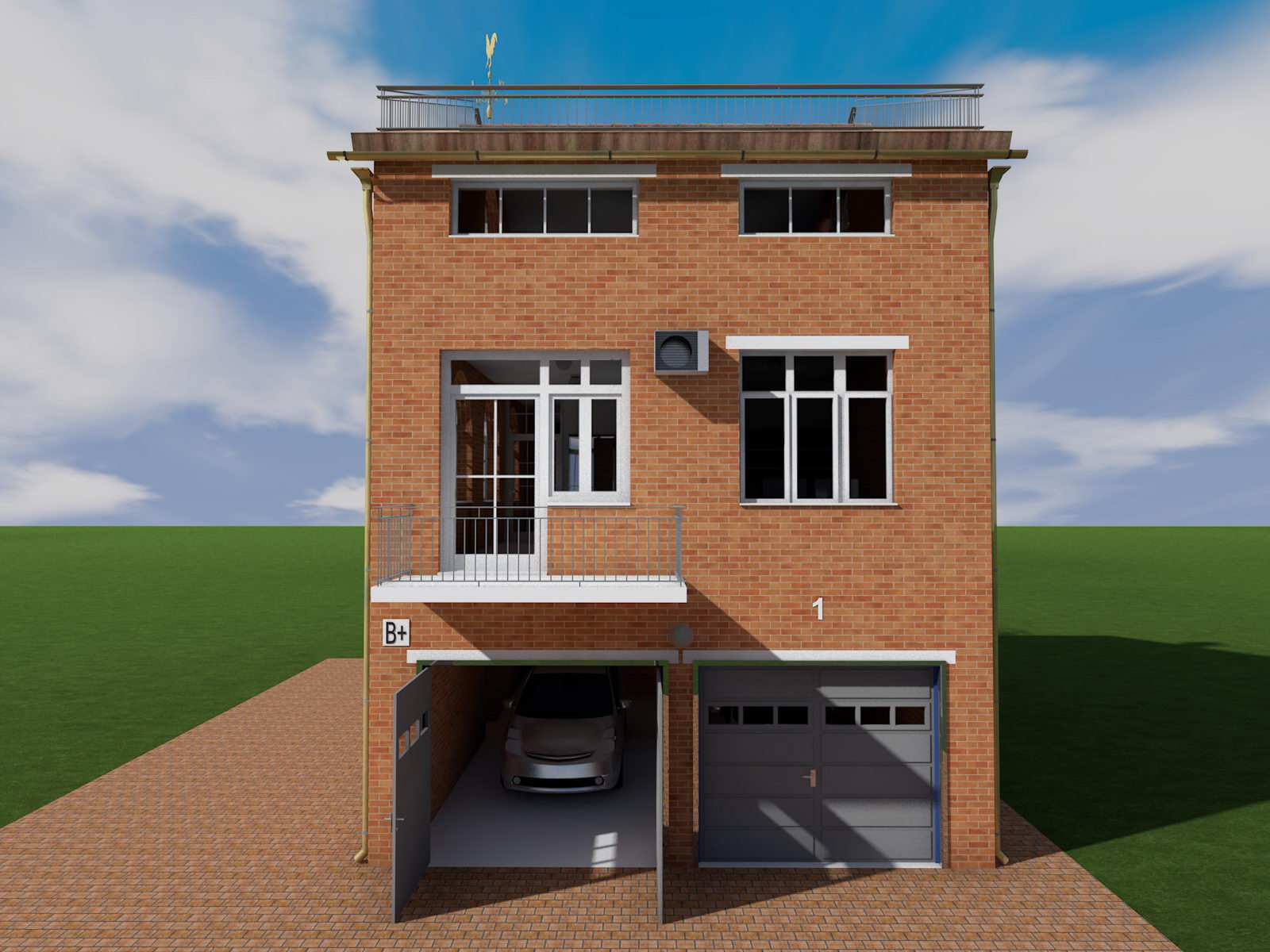

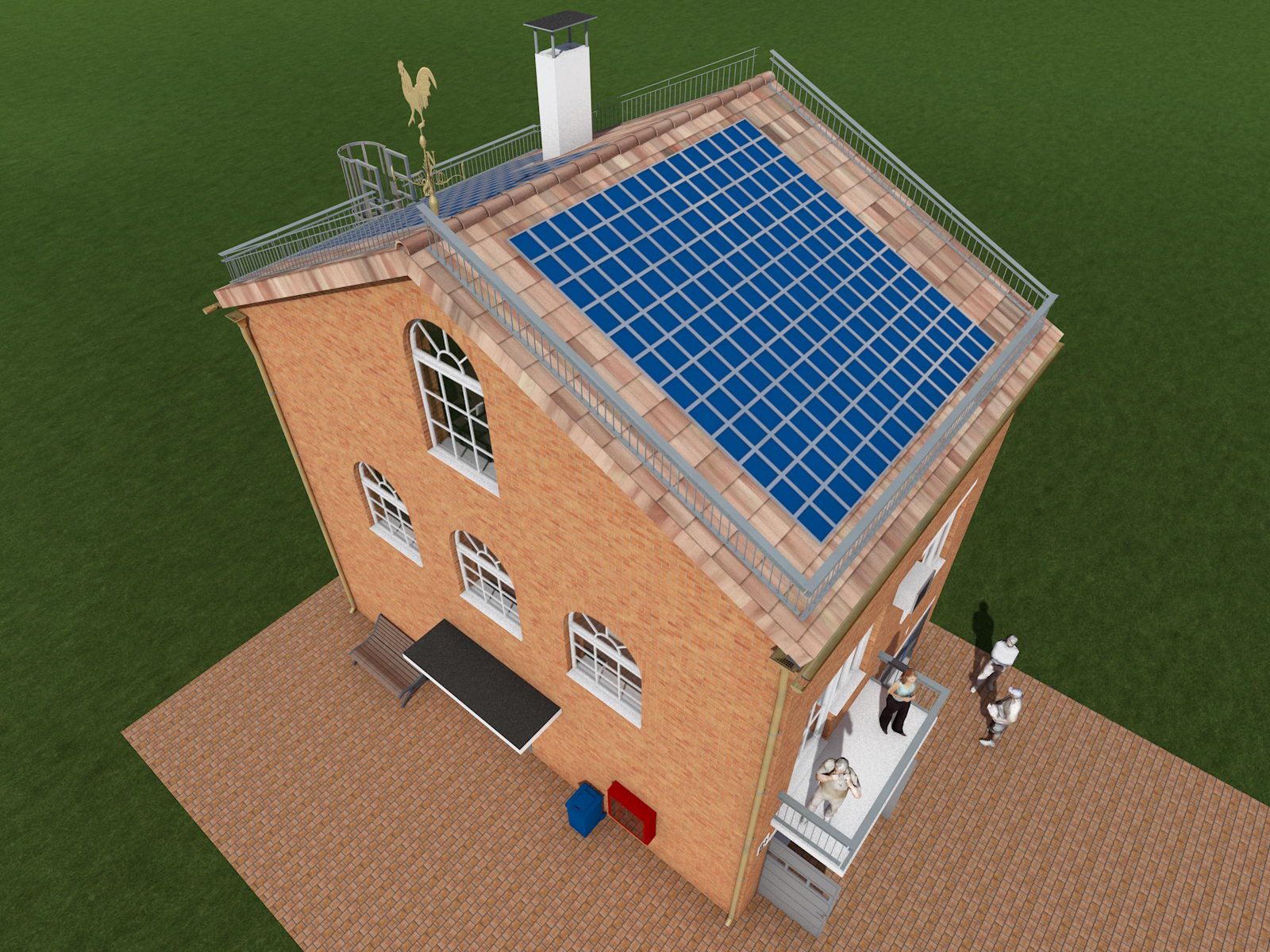

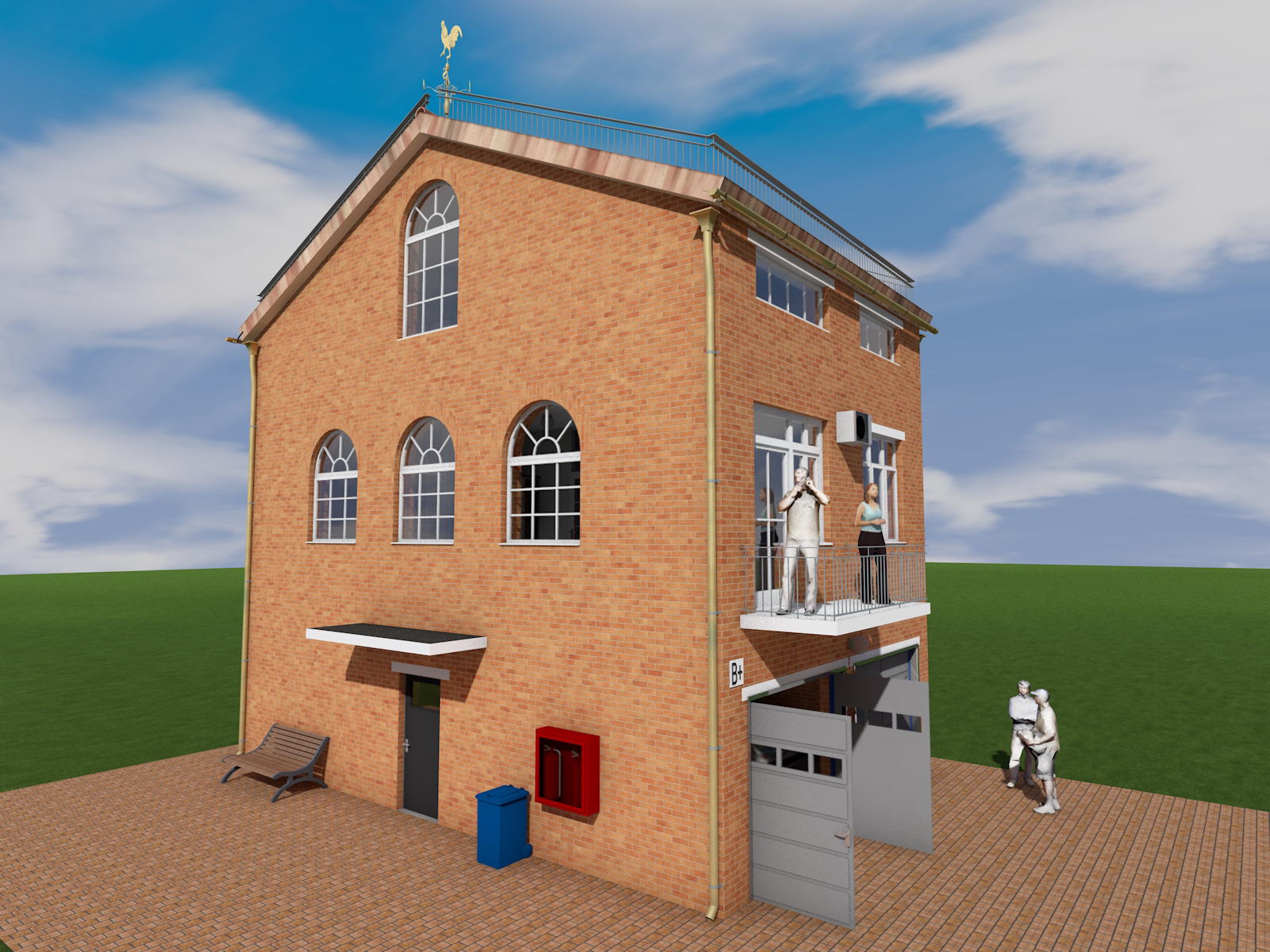

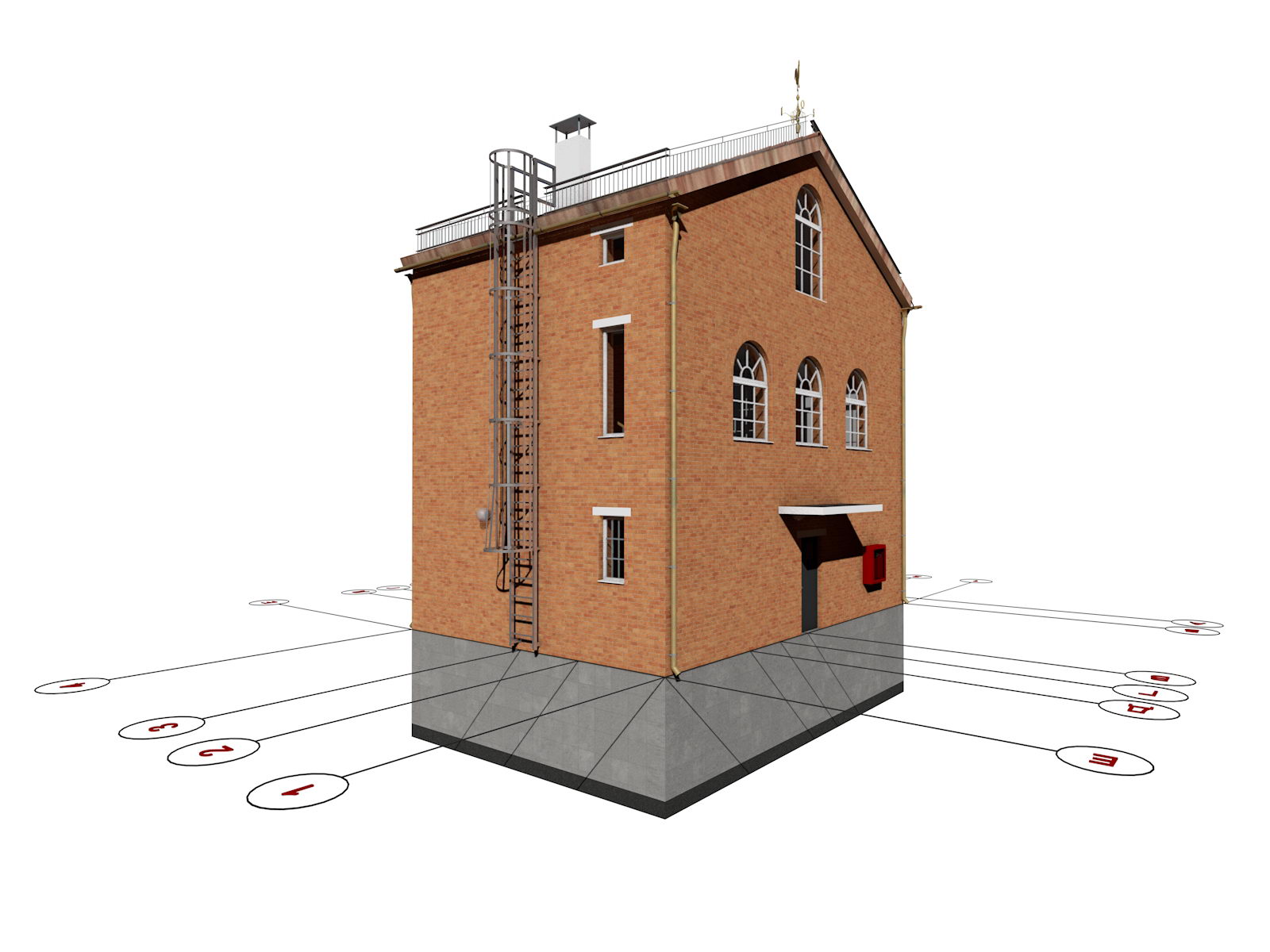

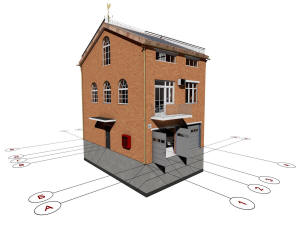

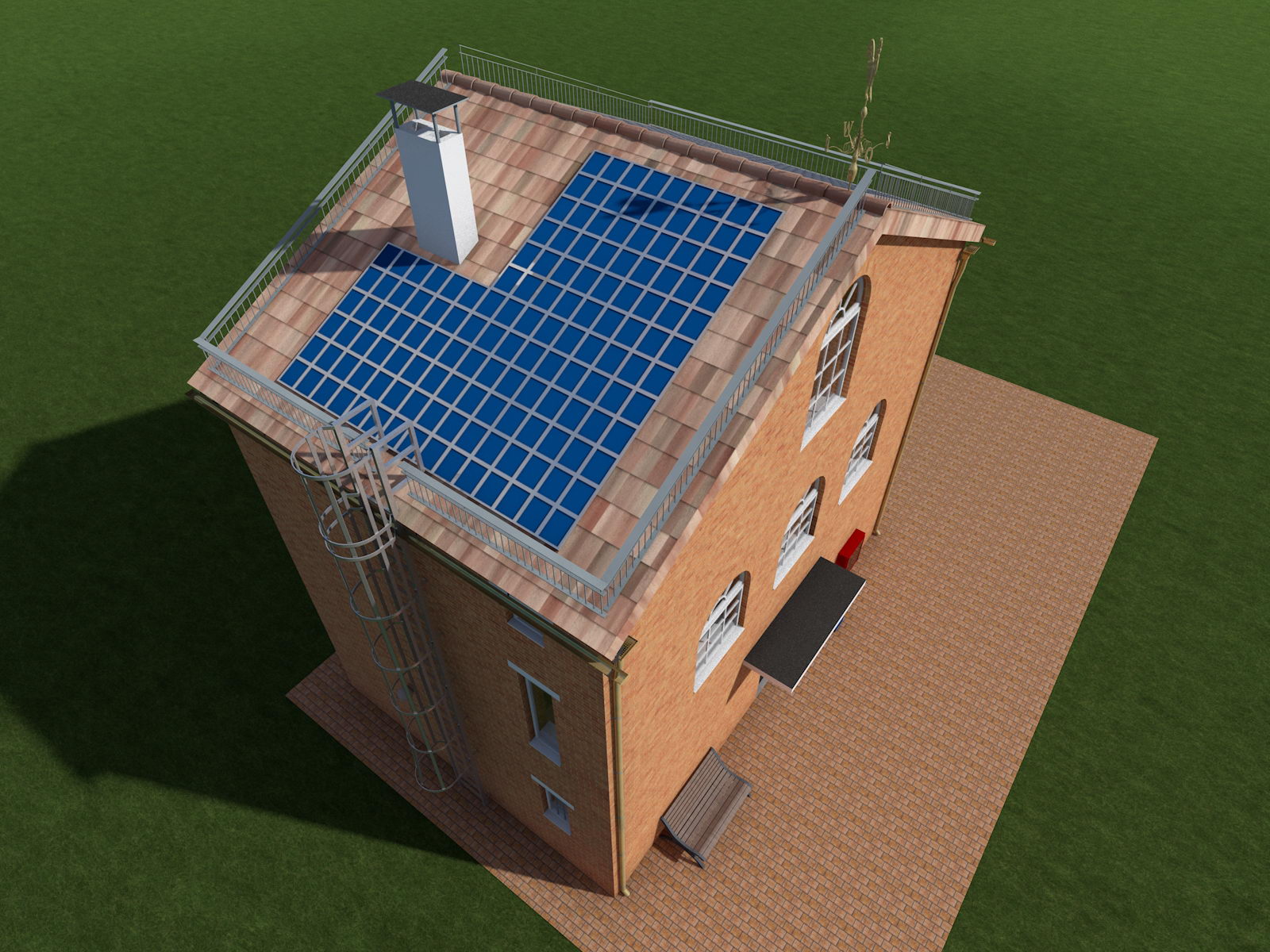

Общий вид дома

Общий вид дома

Общий вид дома



Общий вид дома



Общий вид дома

Общий вид дома

Общий вид дома



Общий вид дома

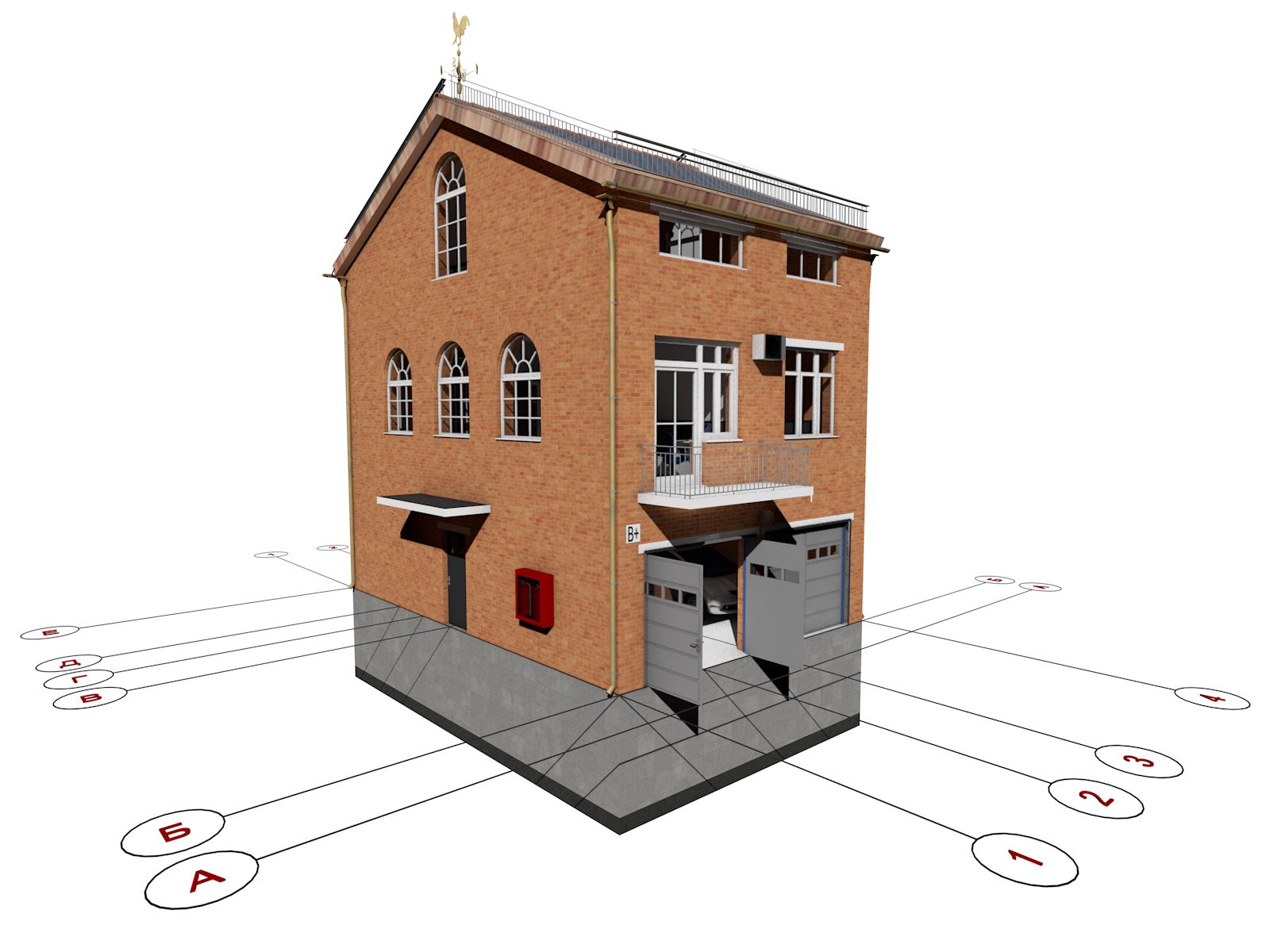

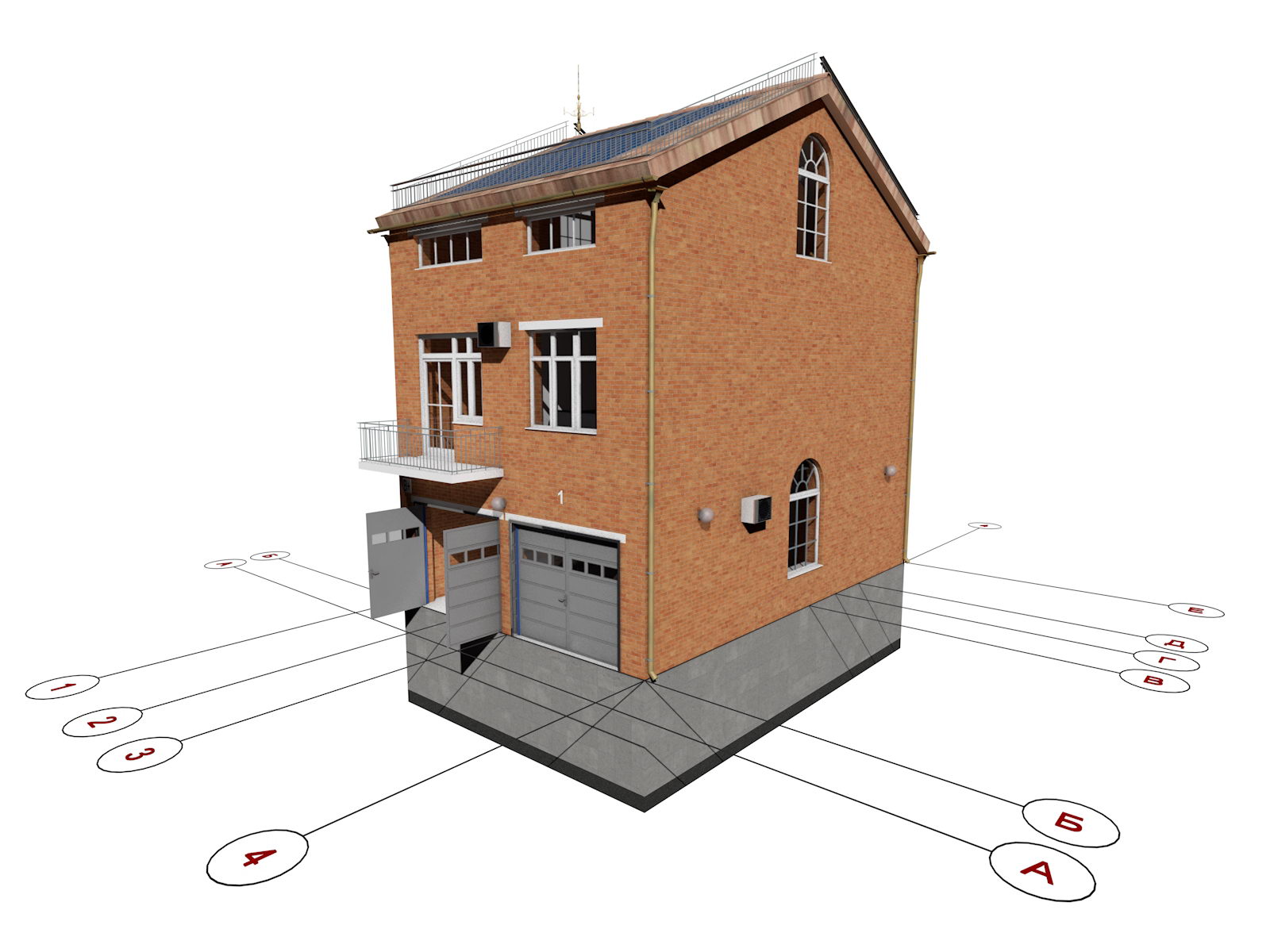

3D вид дома, фундамента и координатных осей

3D вид дома, фундамента и координатных осей

3D вид дома, фундамента и координатных осей



3D вид дома, фундамента и координатных осей



3D вид дома, фундамента и координатных осе

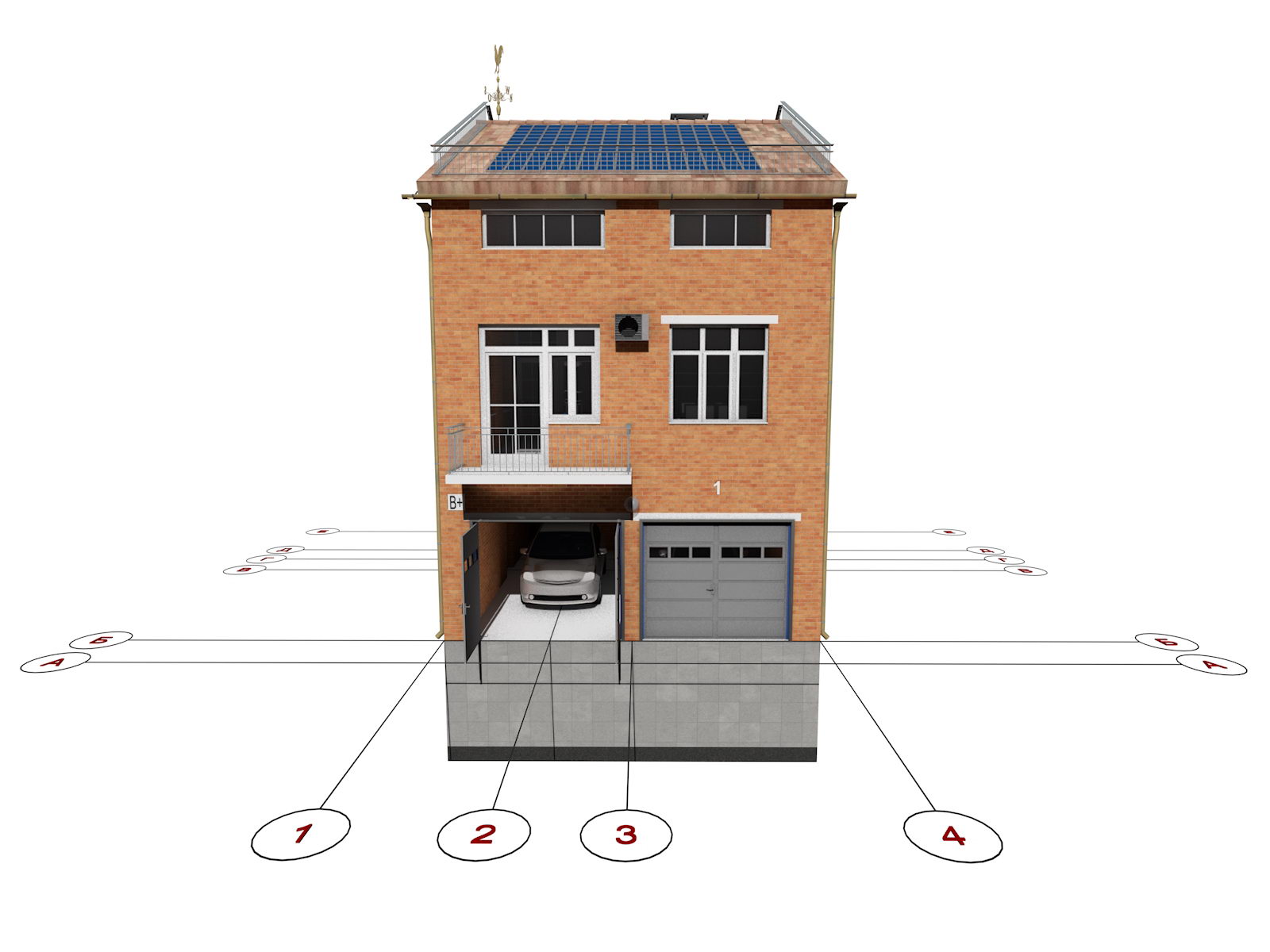

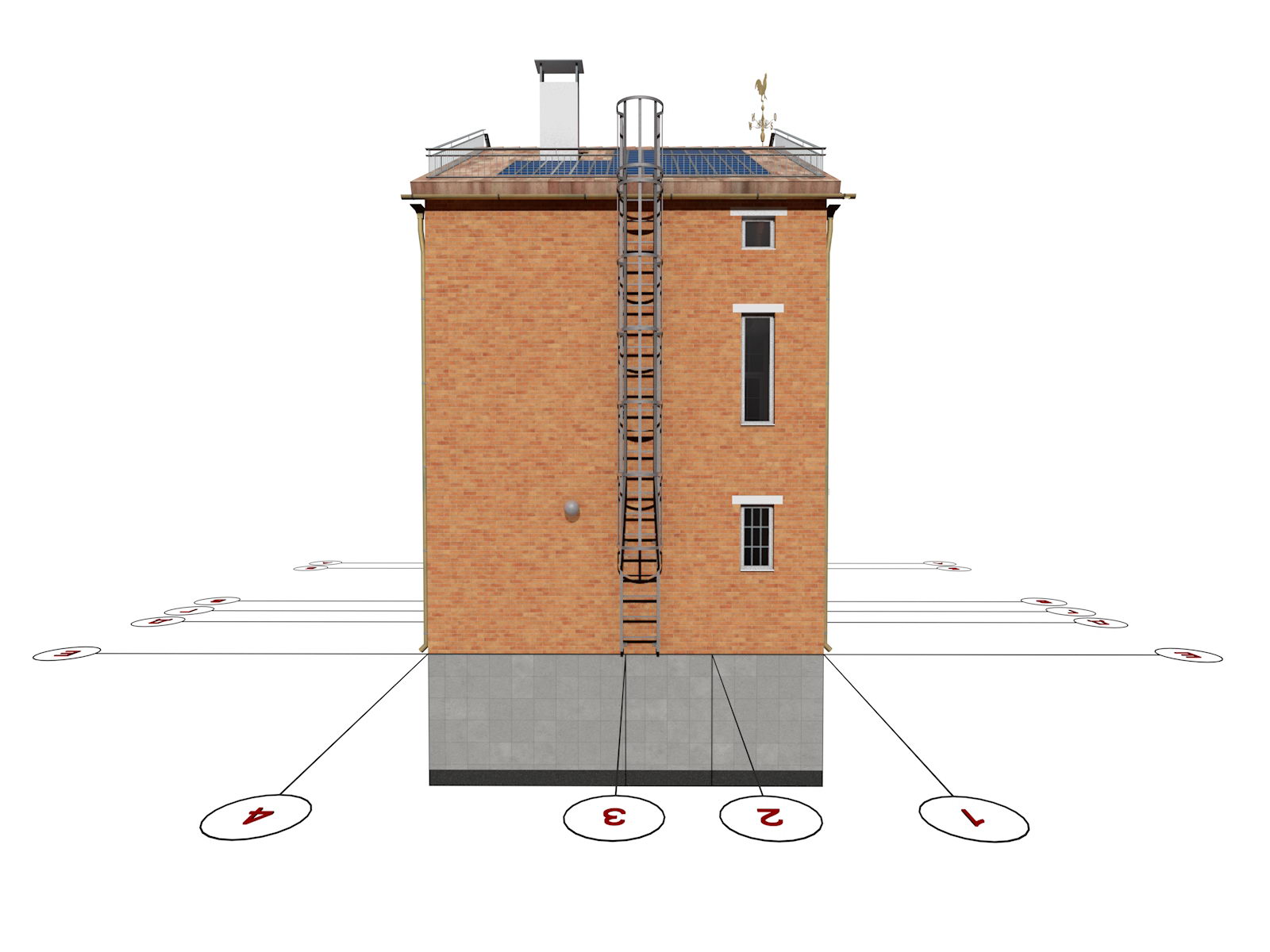

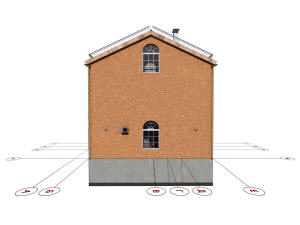

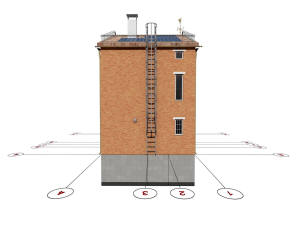

3D общий вид бокового фасада дома, фундамента и координатных осей

3D вид дома, фундамента и координатных осей



3D общий вид бокового фасада дома, фундамента и координатных осей

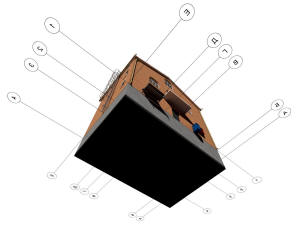

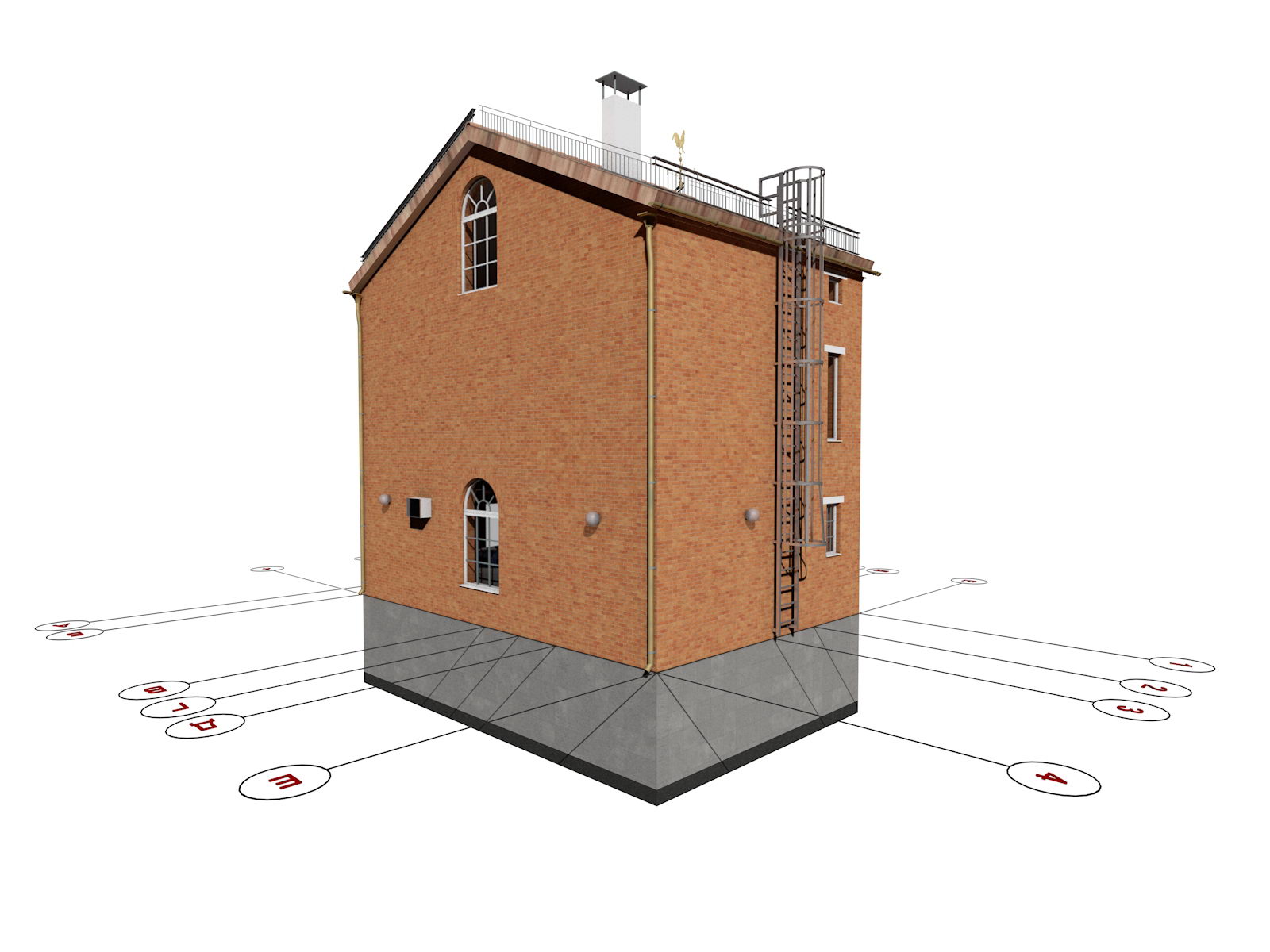

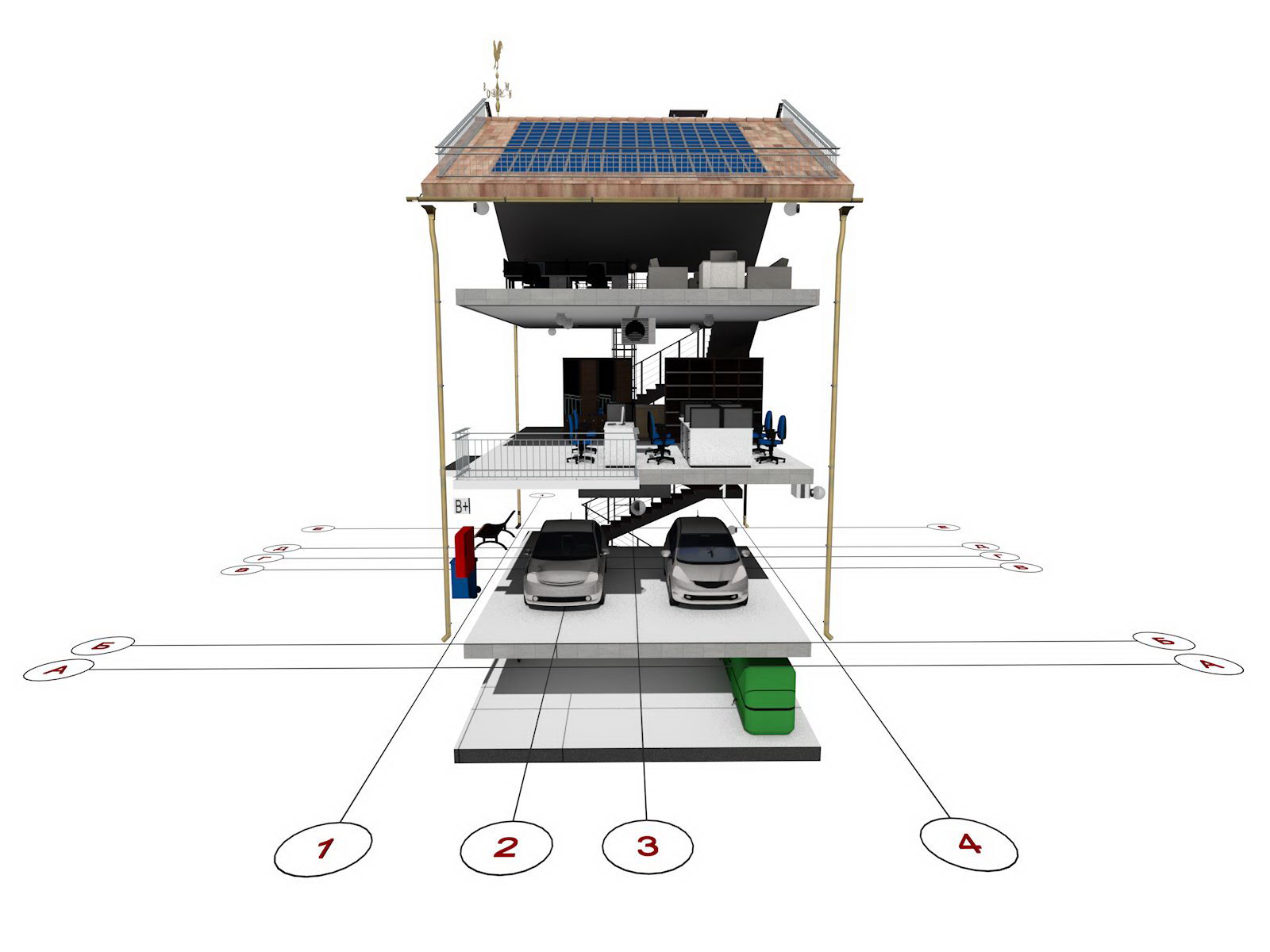

3D общий вид дома, фундамента и координатных осей

3D общий вид бокового фасада дома, фундамента и координатных осей

3D общий вид дома, фундамента и координатных осей



3D общий вид бокового фасада дома, фундамента и координатных осей

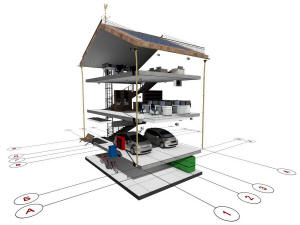

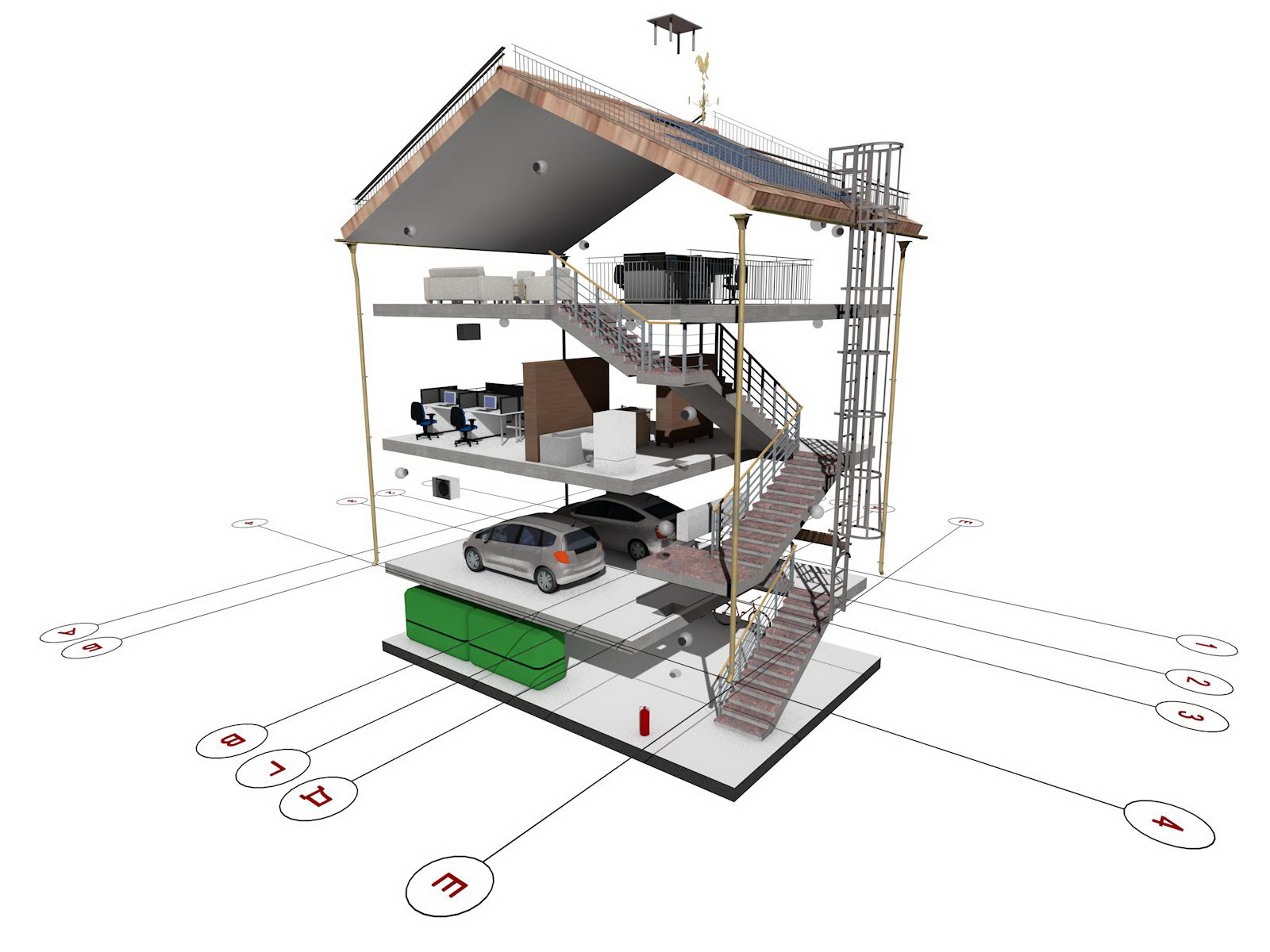

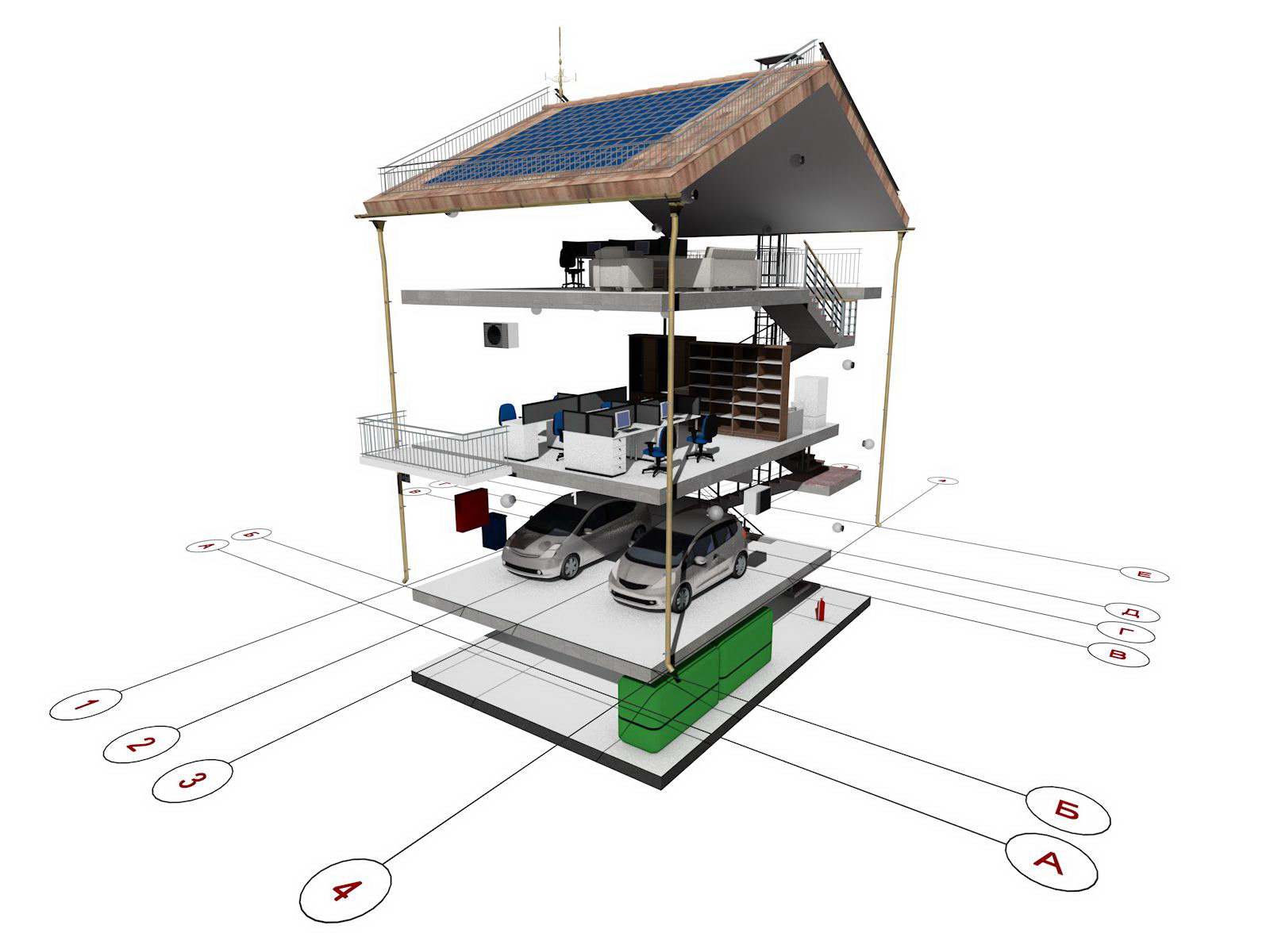

3D общий вид дома, фундамента и координатных осей

3D общий вид дома, фундамента и координатных осей

3D общий вид дома, фундамента и координатных осей



3D общий вид дома, фундамента и координатных осей

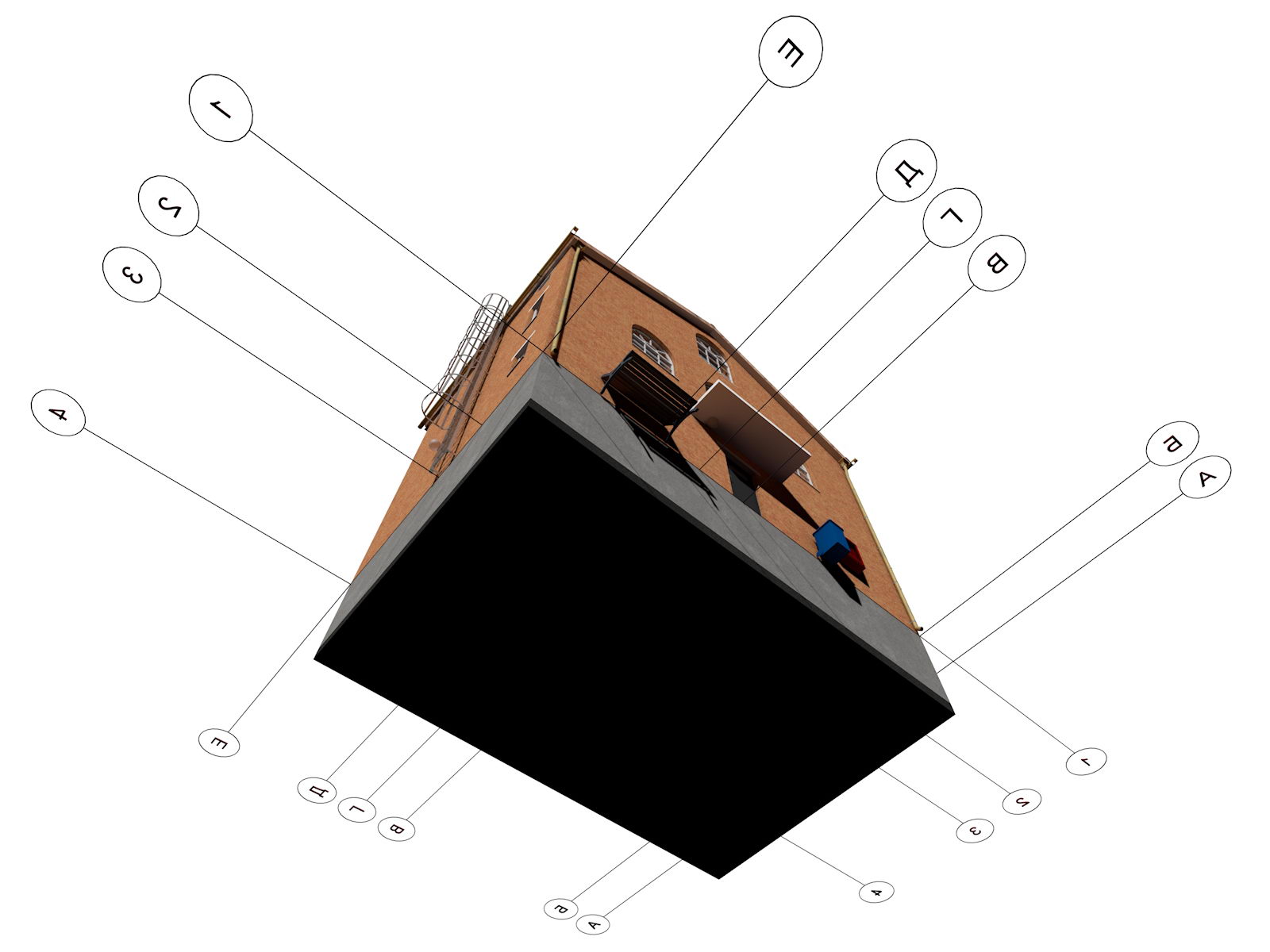

3D общий вид фундамента дома и координатных осей

3D общий вид фундамента дома и координатных осей

3D общий вид фундамента дома и координатных осей



3D общий вид фундамента дома и координатных осей

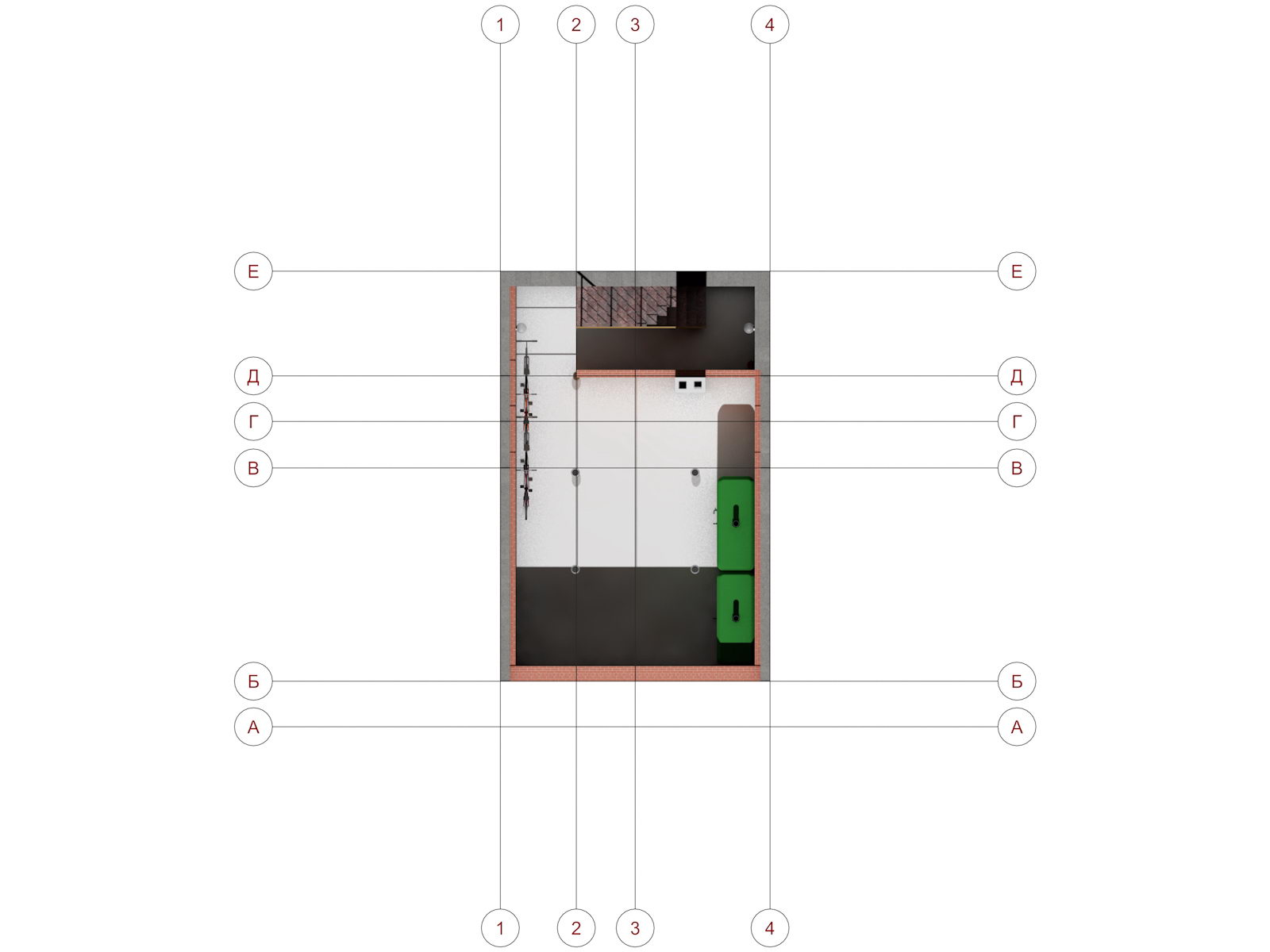

План техподполья дома

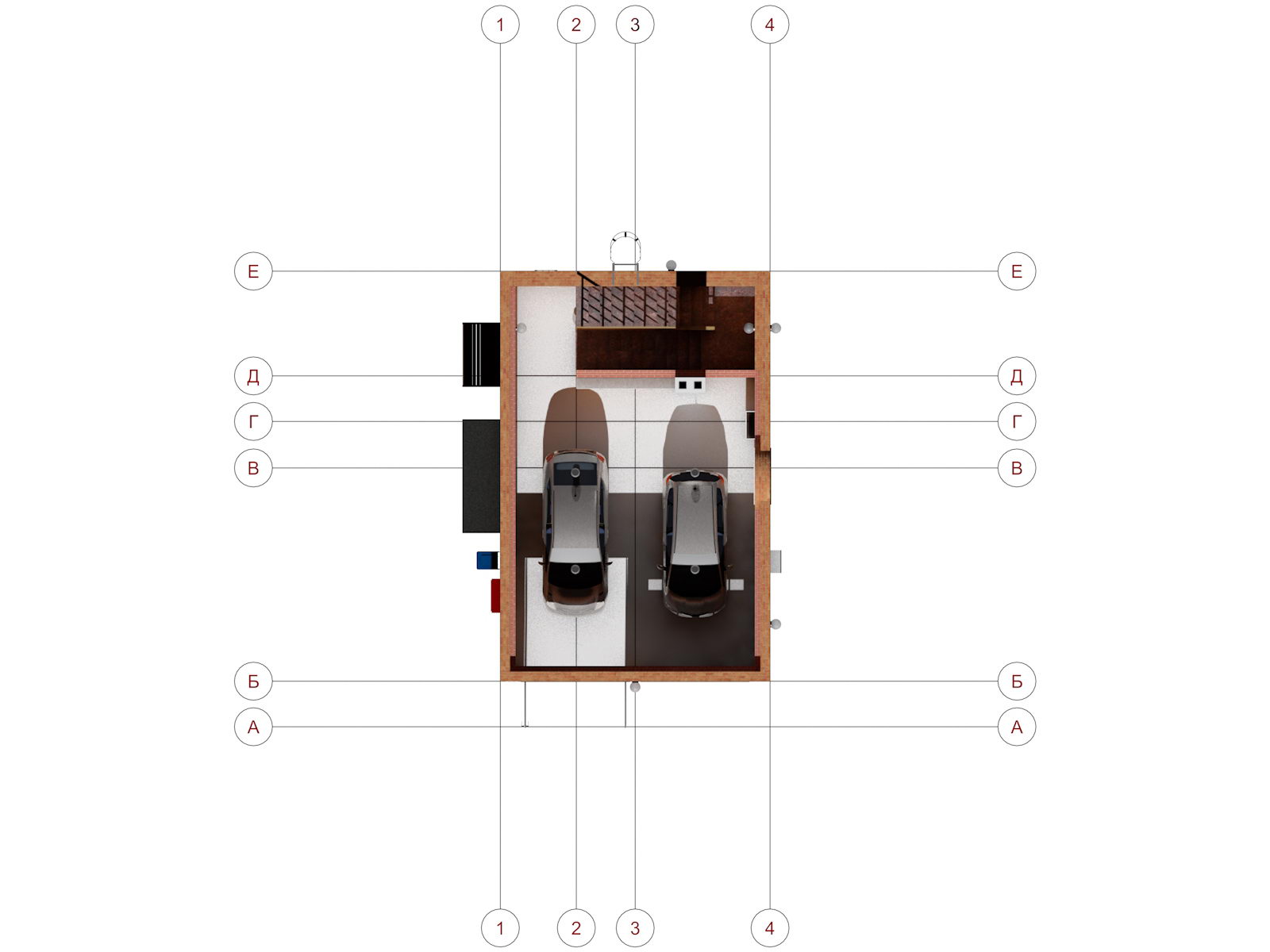

План первого этажа дома

План техподполья дома



План первого этажа дома

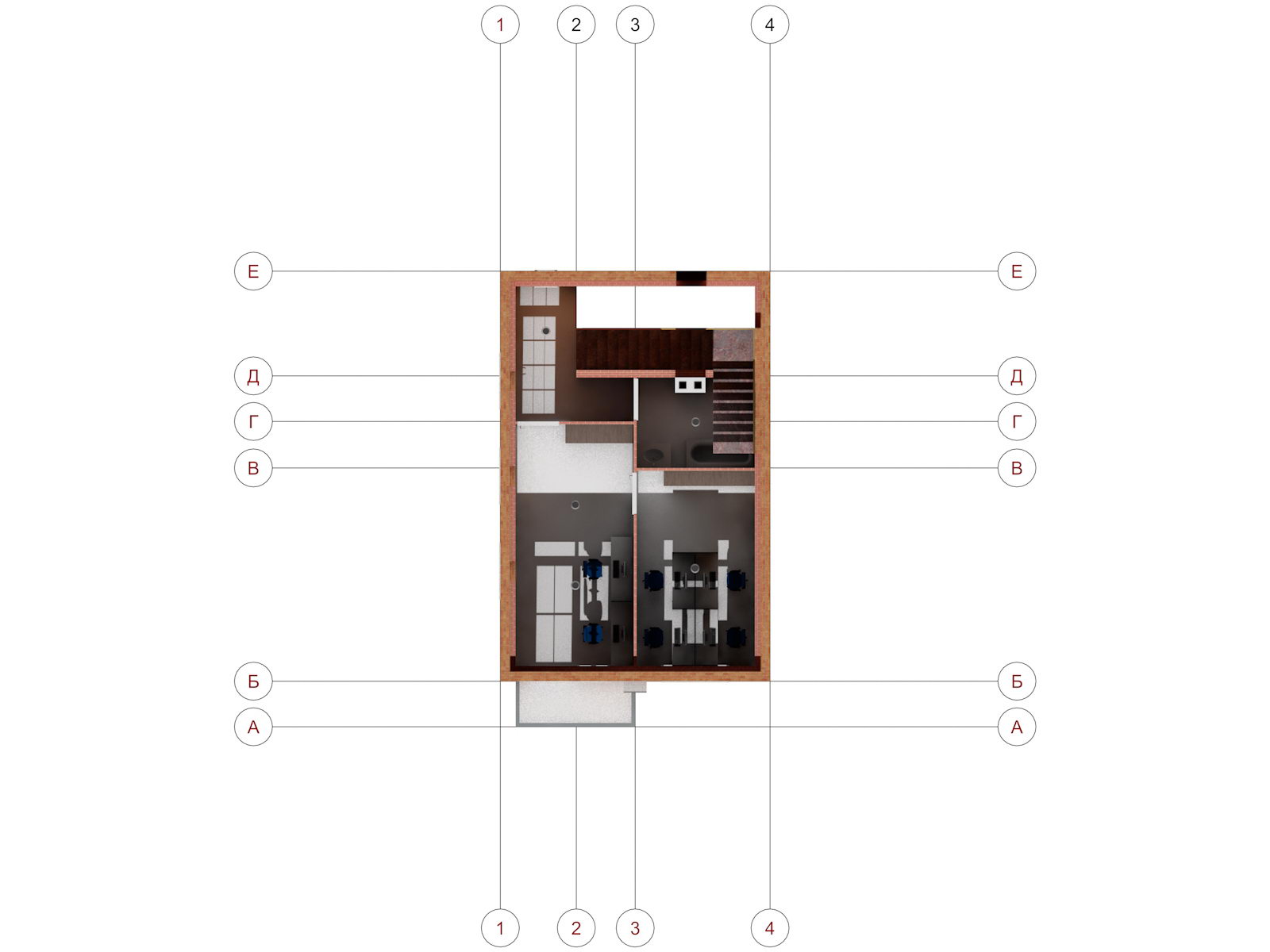

План второго этажа дома

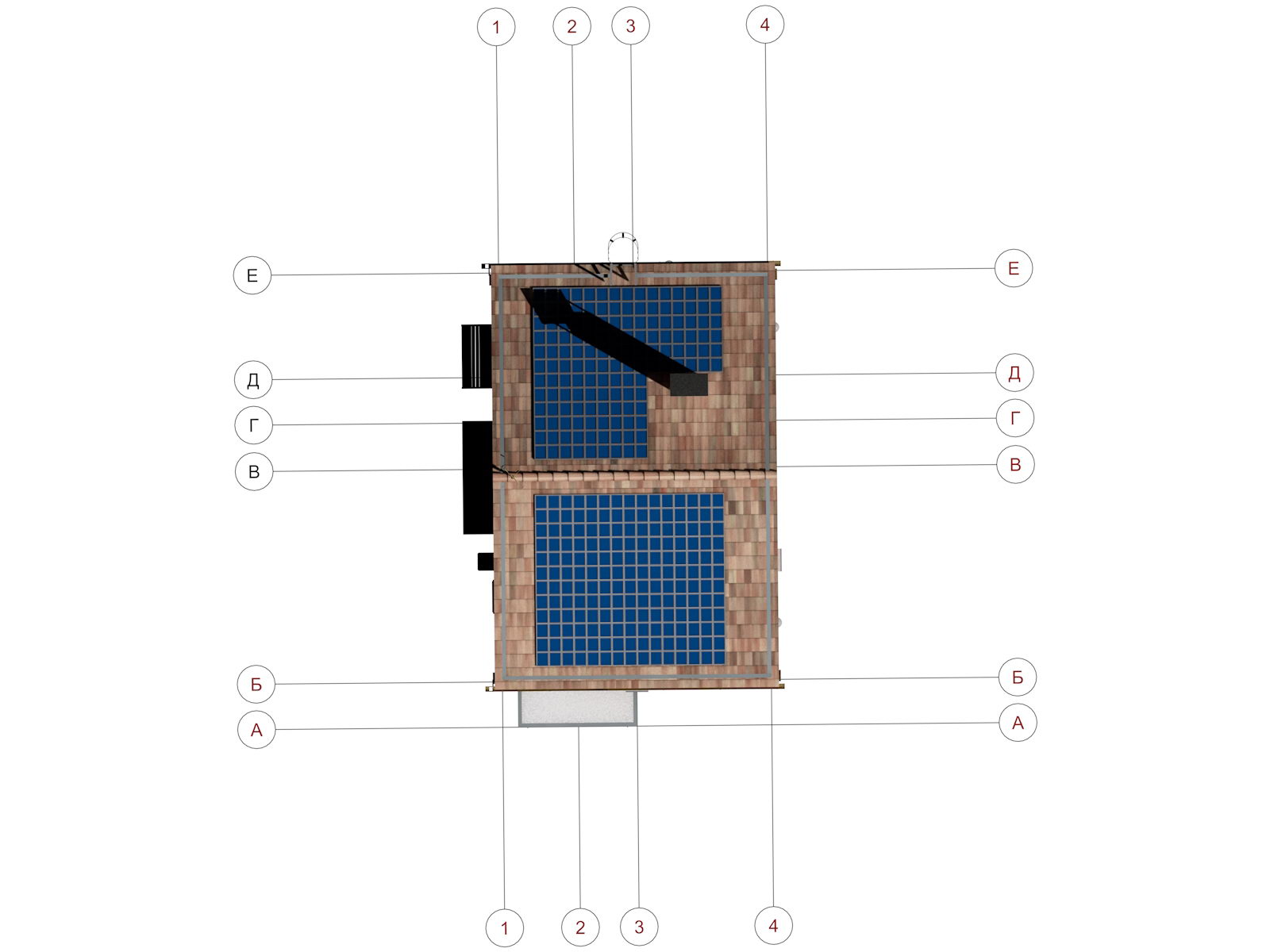

План крыши дома

План второго этажа дома



План крыши дома

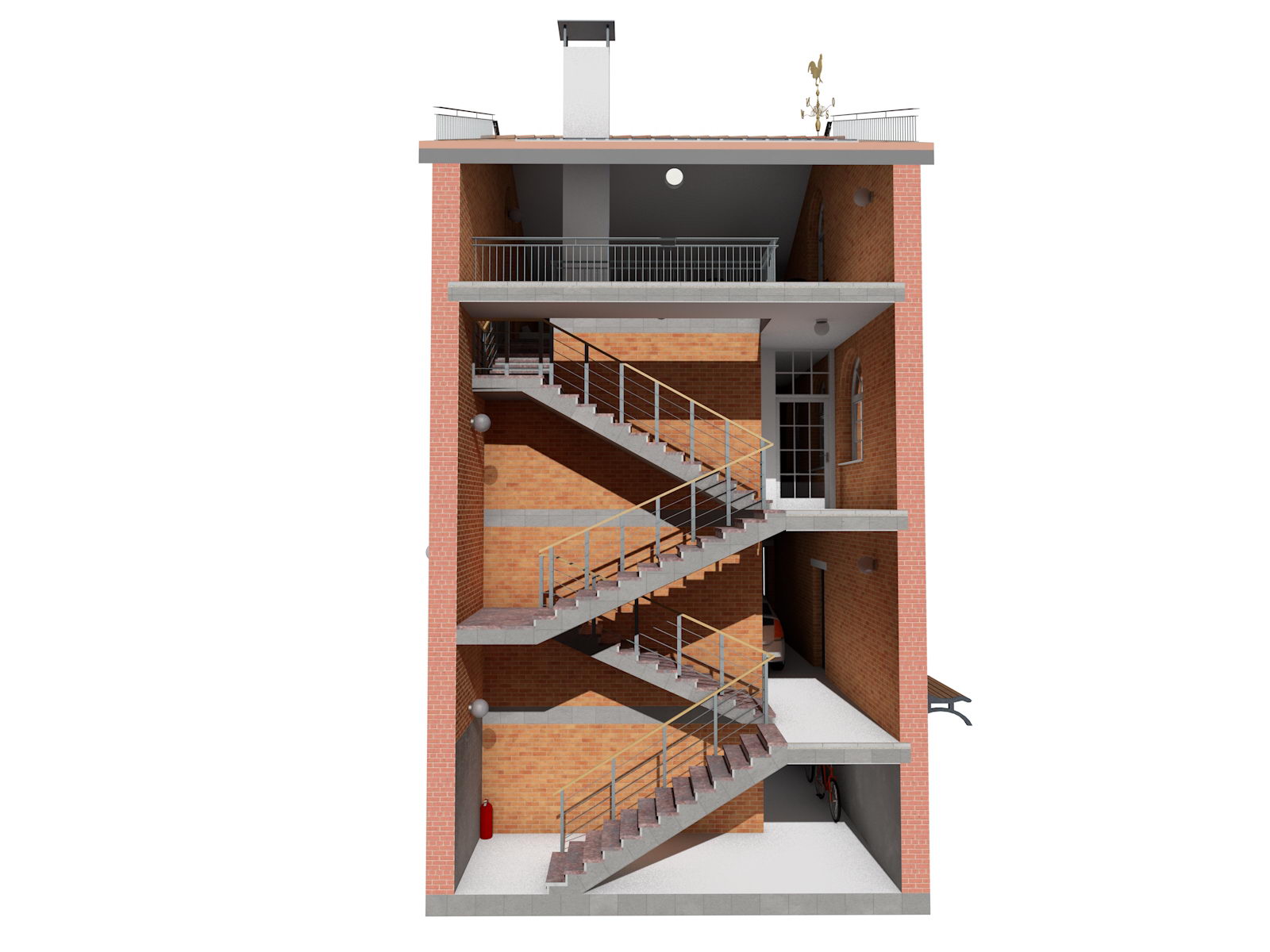

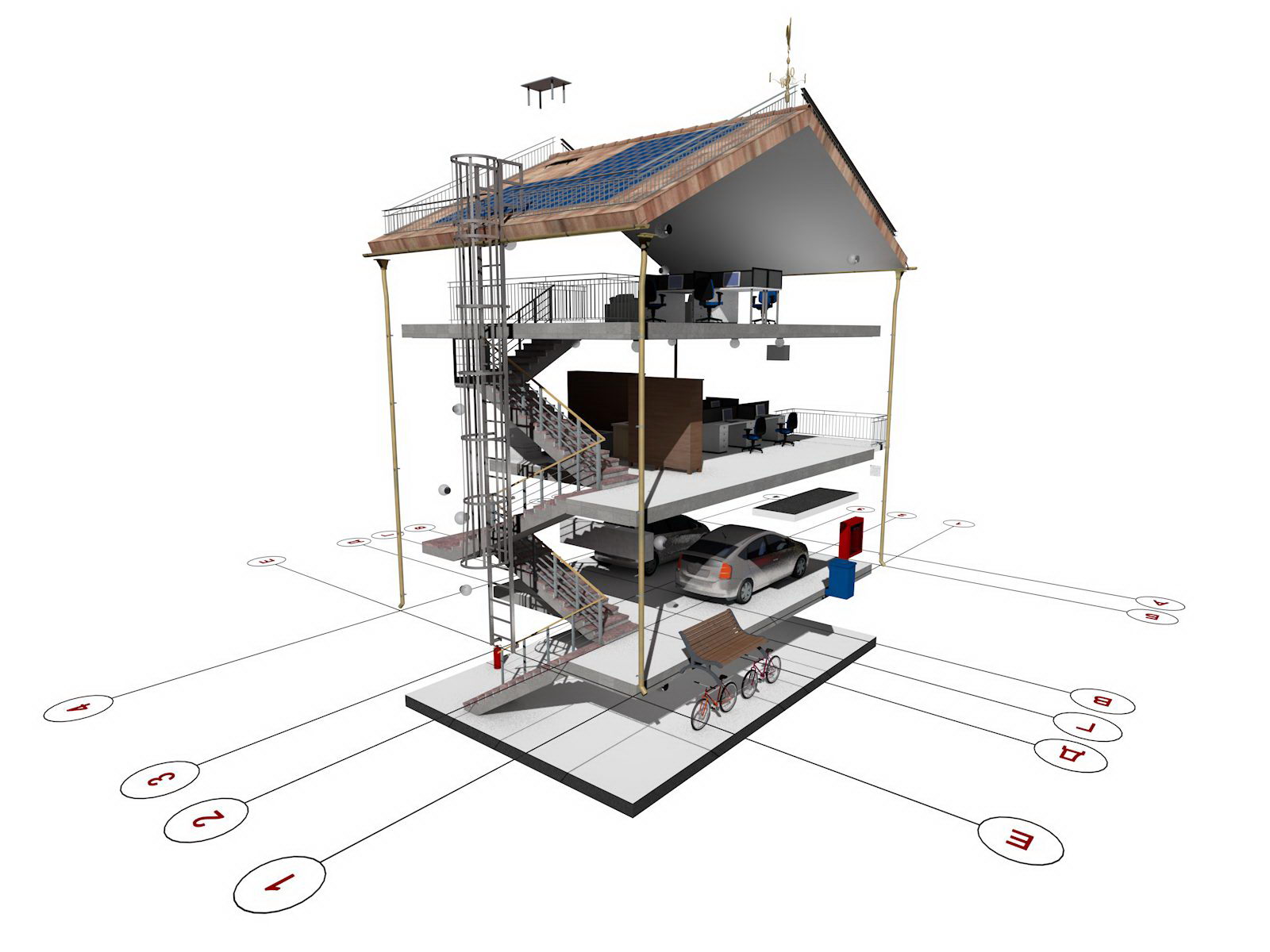

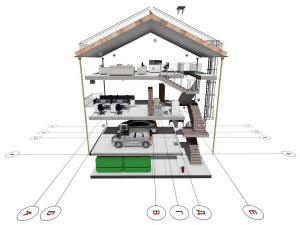

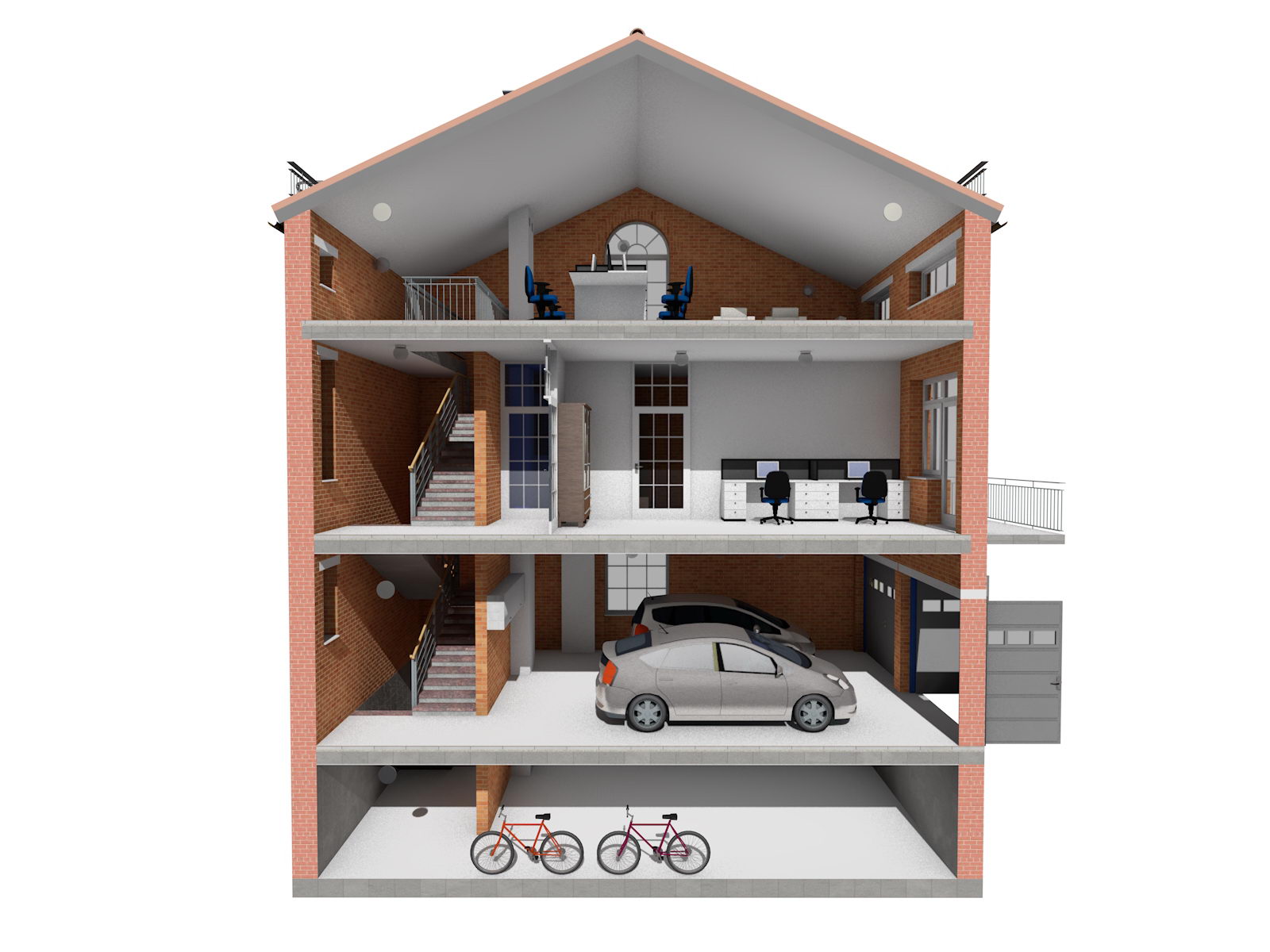

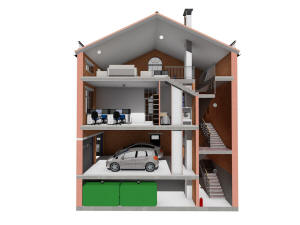

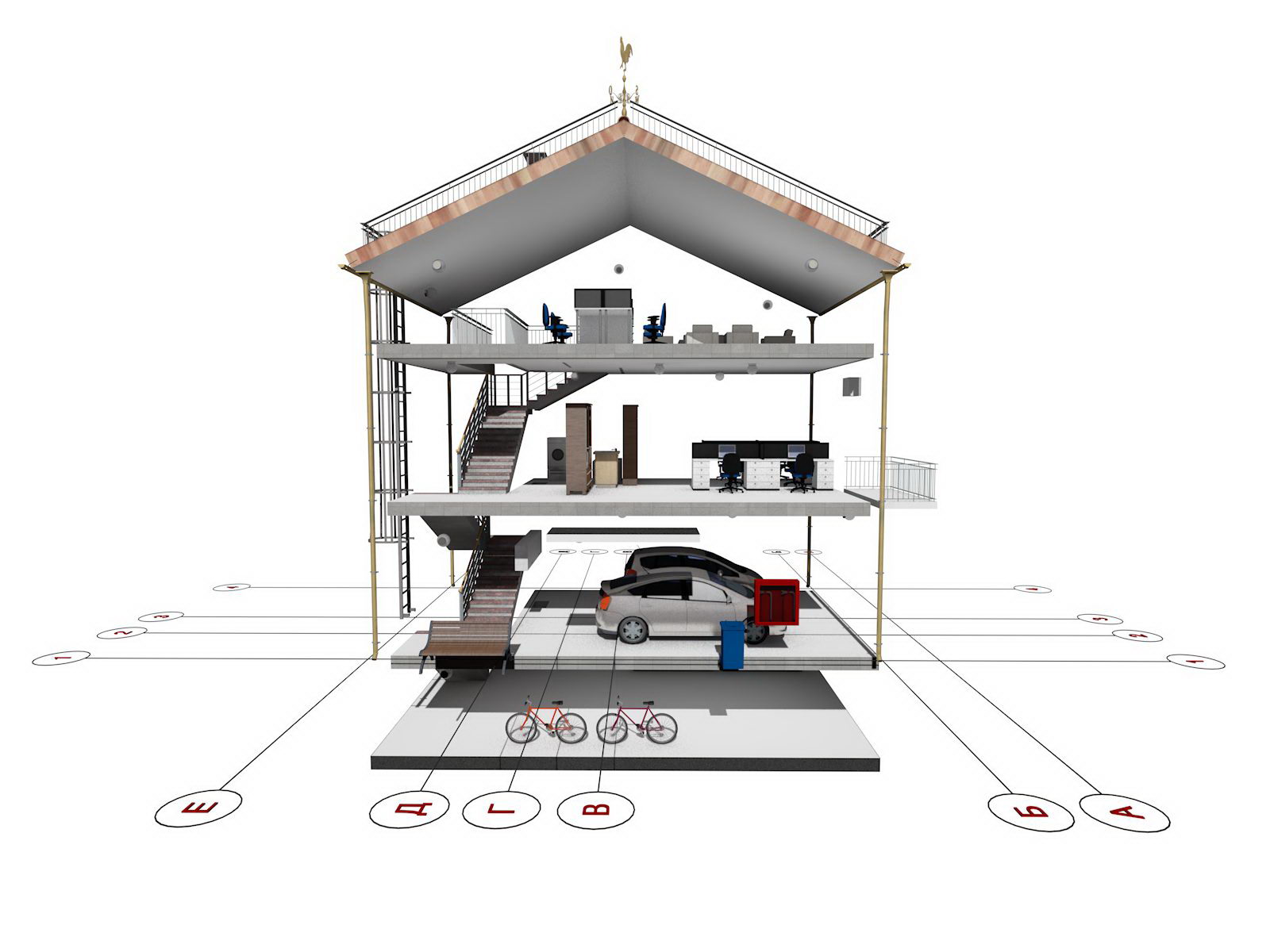

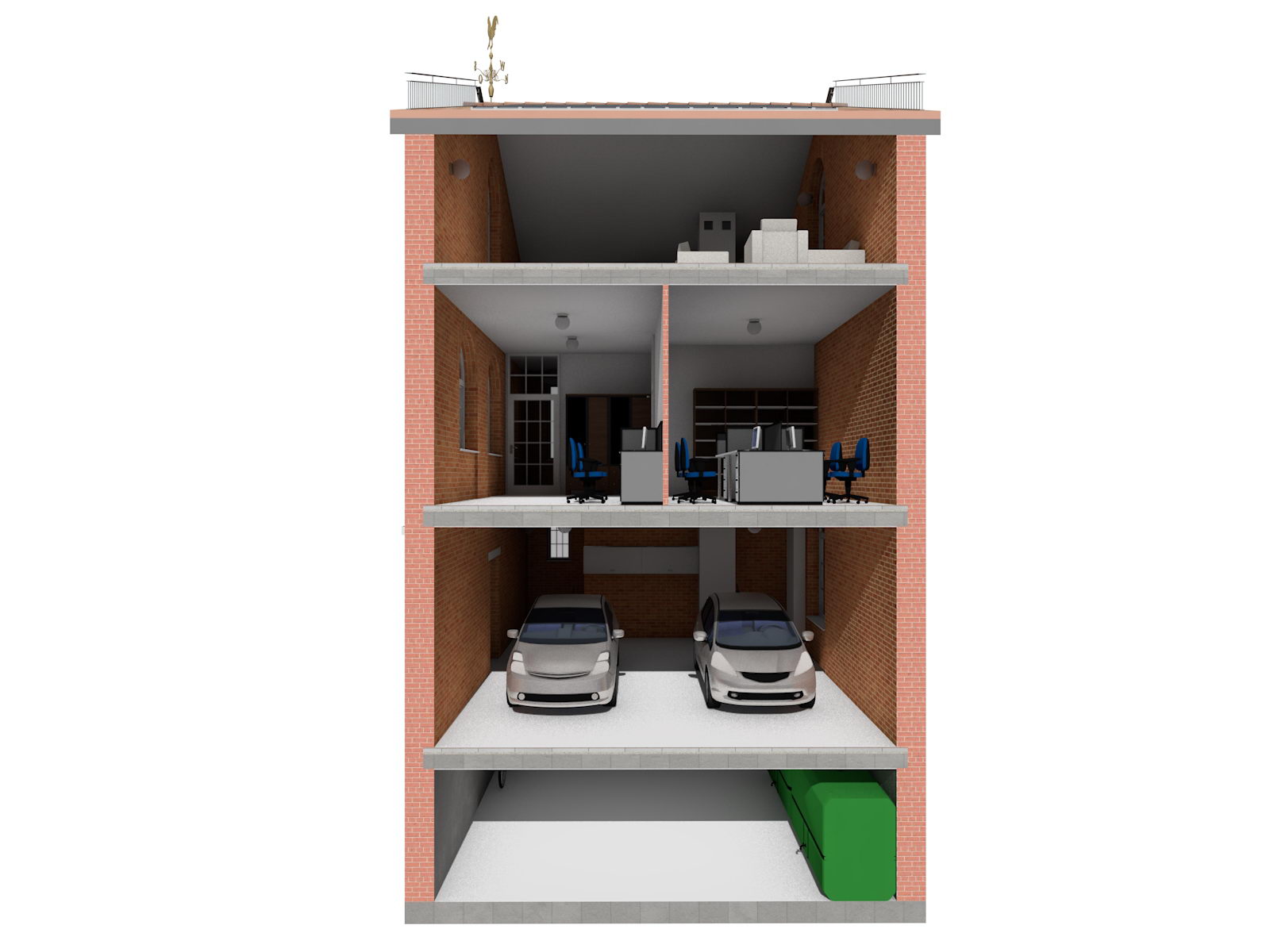

Разрез дома

Разрез дома

Разрез дома



Разрез дома



Разрез дома

Разрез дома

Разрез дома



Разрез дома

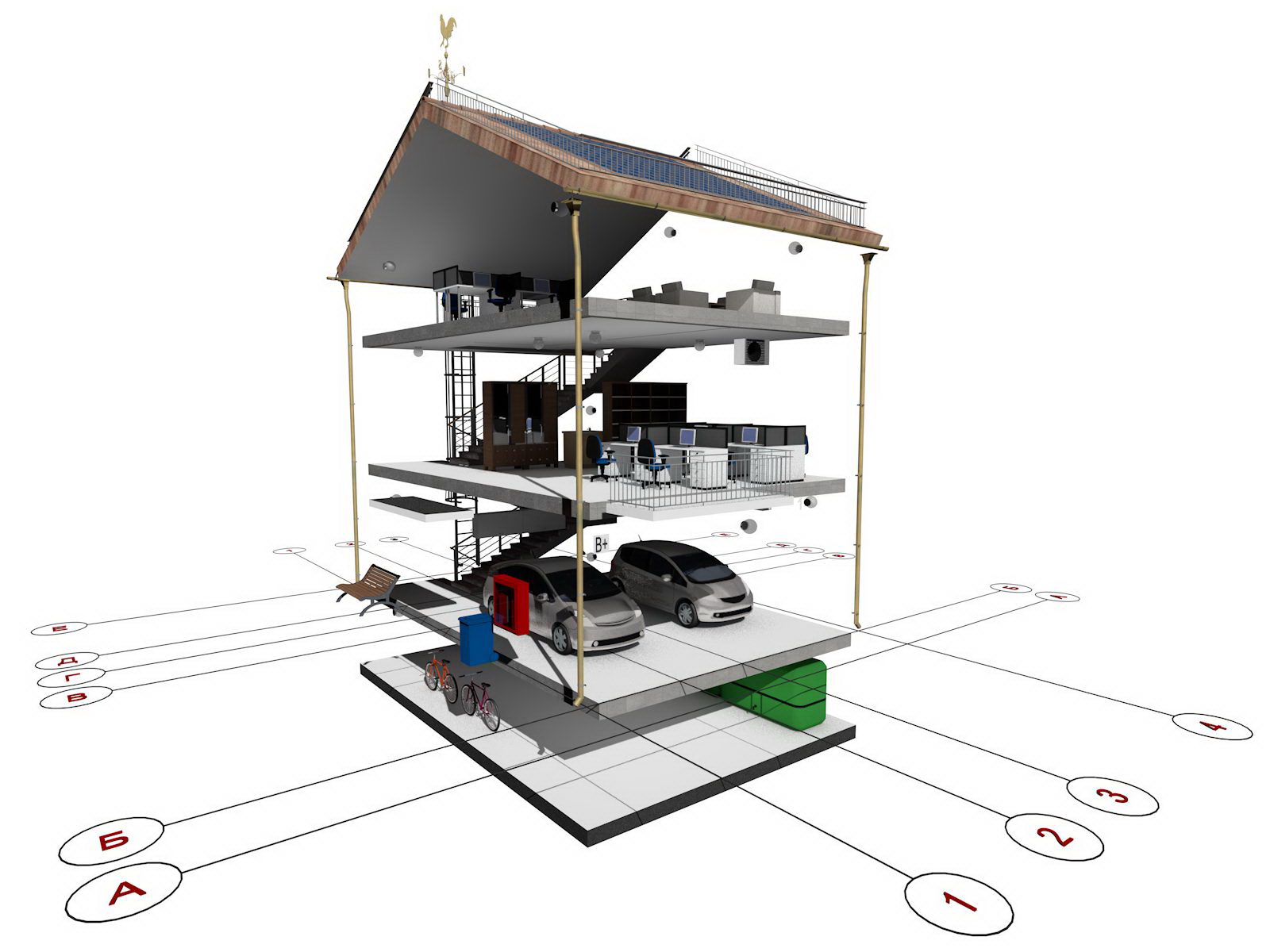

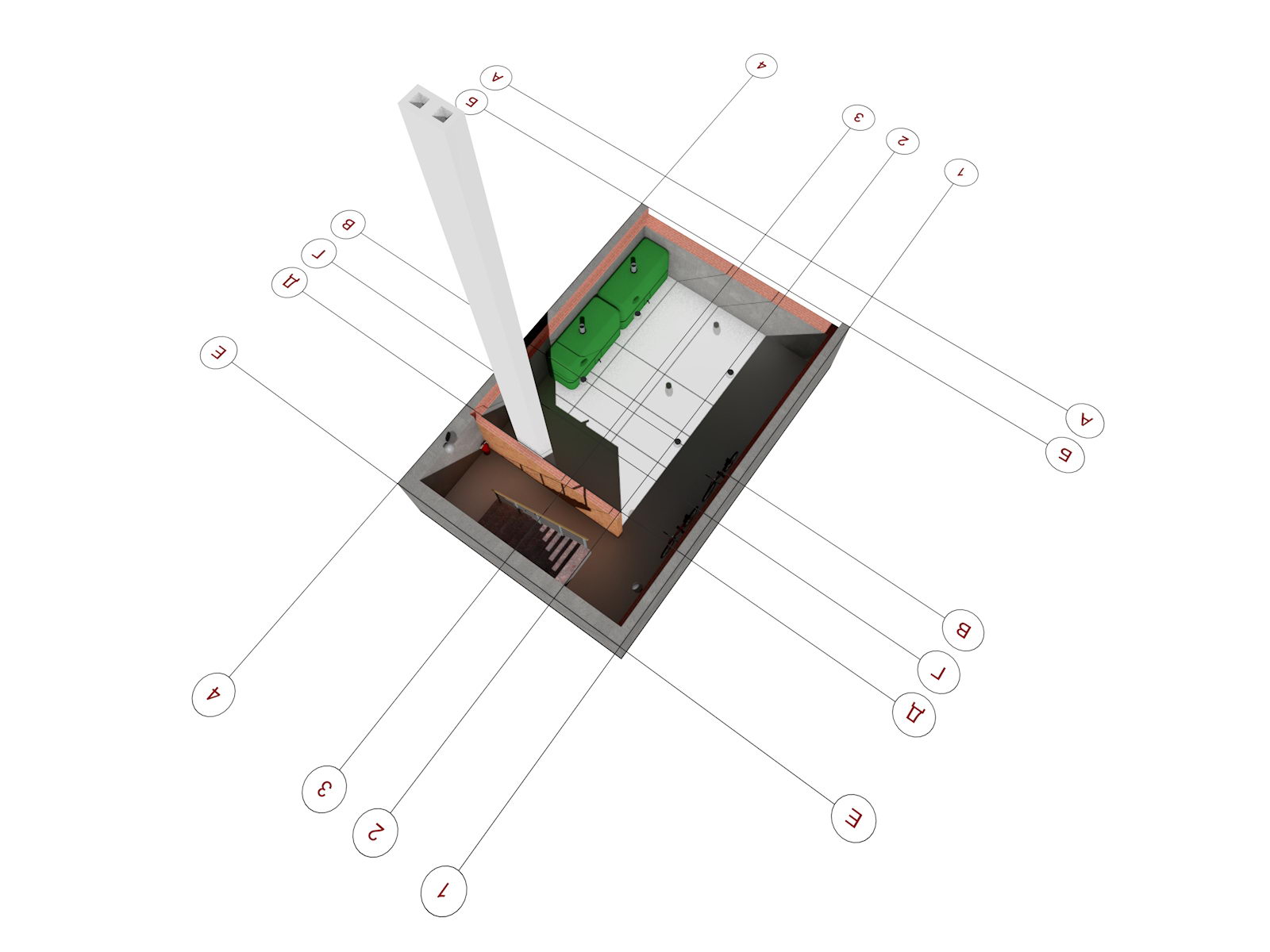

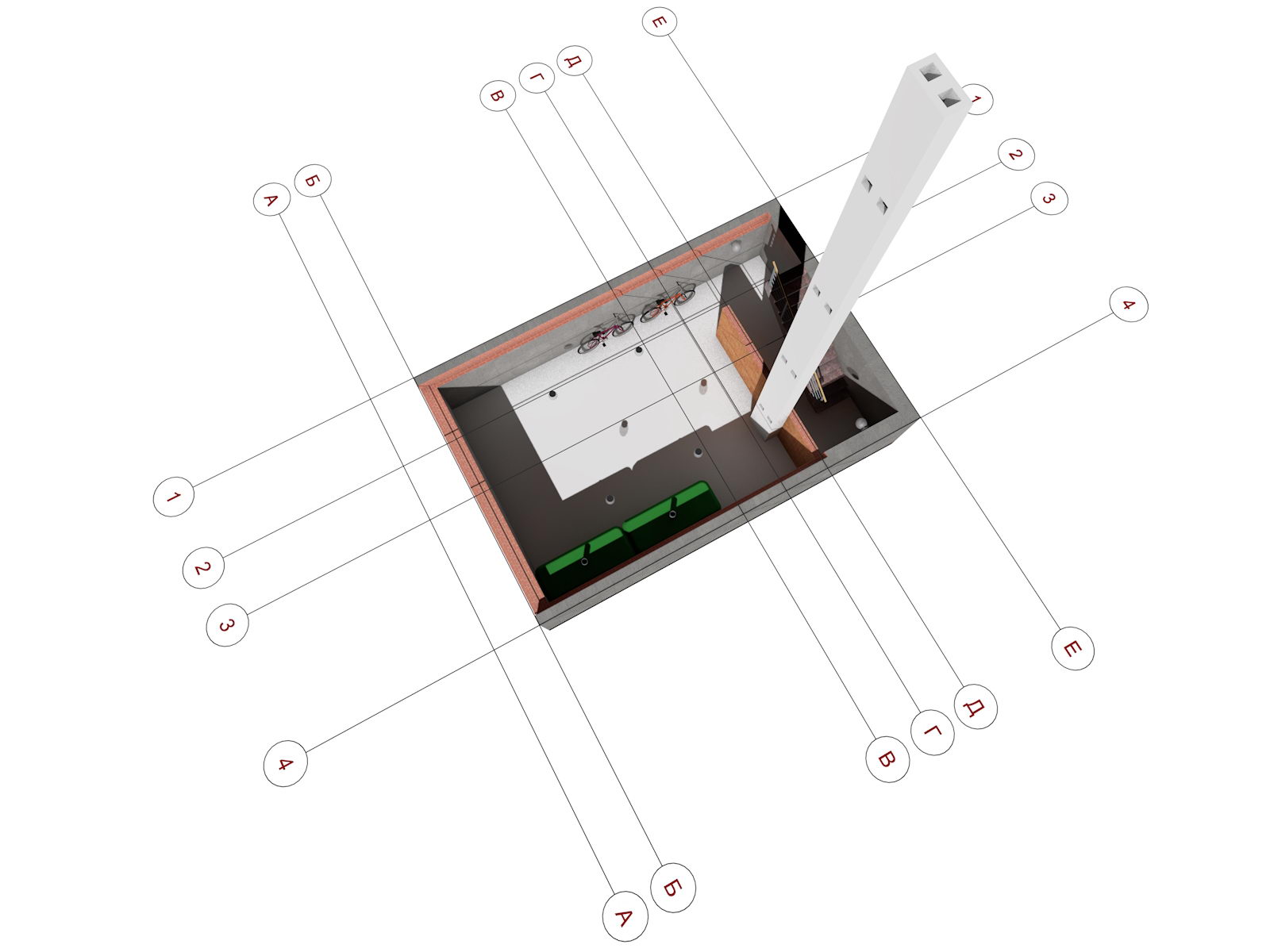

3D вид техподполья

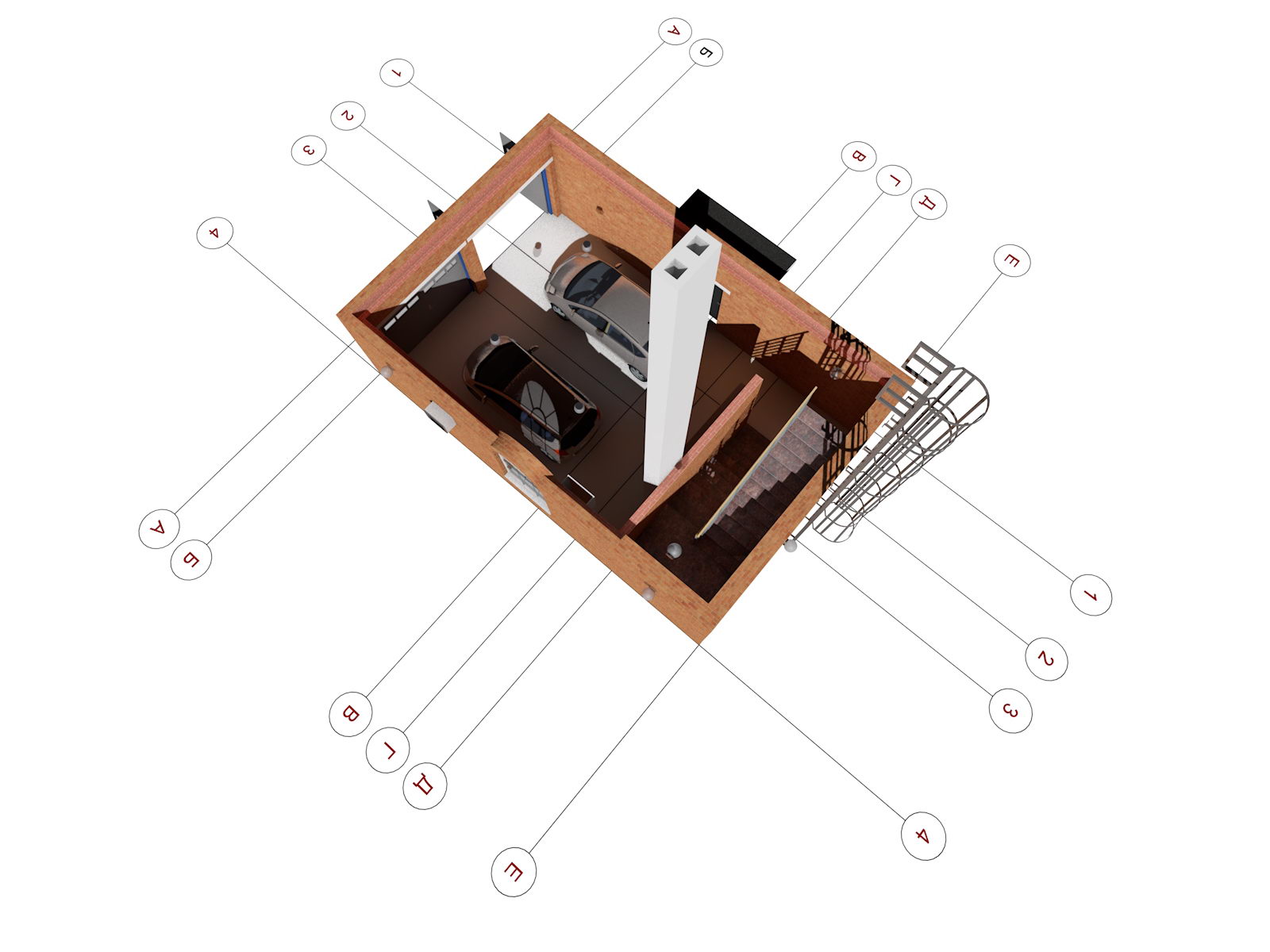

3D вид первого этажа дома

3D вид техподполья этажа дома



3D вид первого этажа дома



3D вид техподполья этажа дома

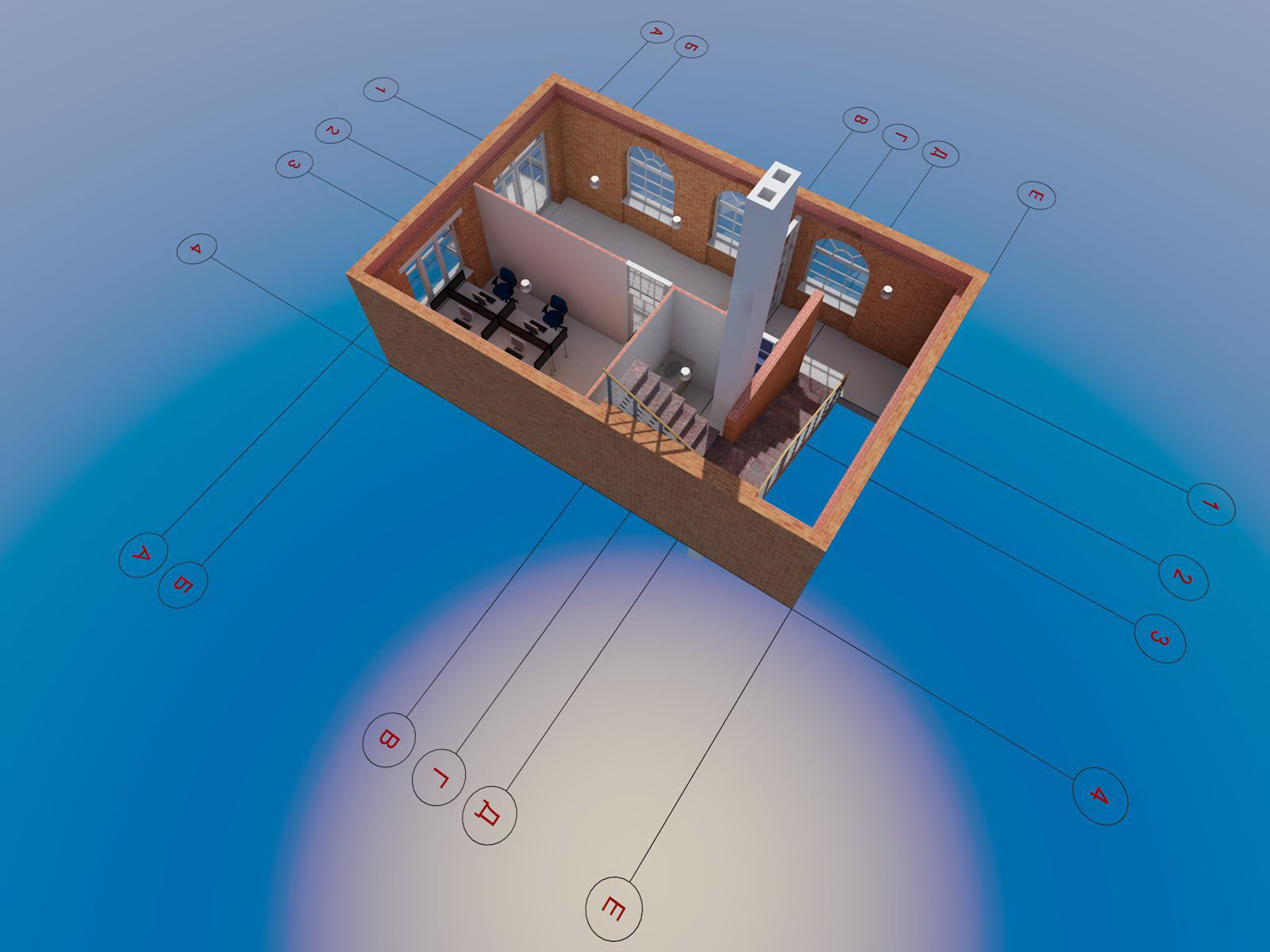

3D вид второго этажа дома

3D вид техподполья этажа дома



3D вид второго этажа дома

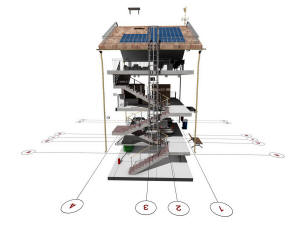

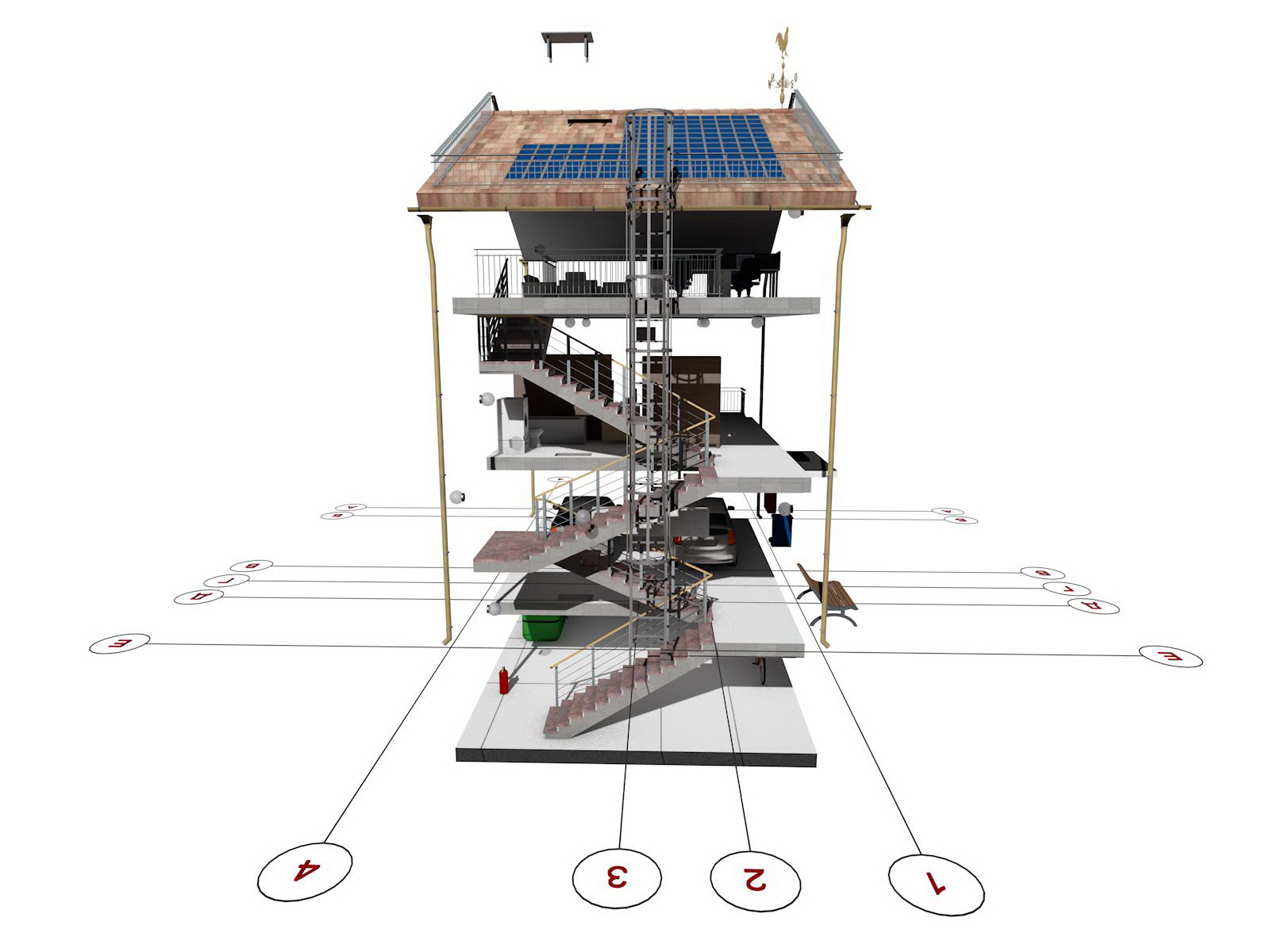

Каркас дома

Каркас дома

Каркас дома



Каркас дома



Каркас дома

Каркас дома

Каркас дома



Каркас дома



Каркас дома

Каркас дома

Каркас дома



Каркас дома



Каркас дома

Каркас дома

Каркас дома



Каркас дома

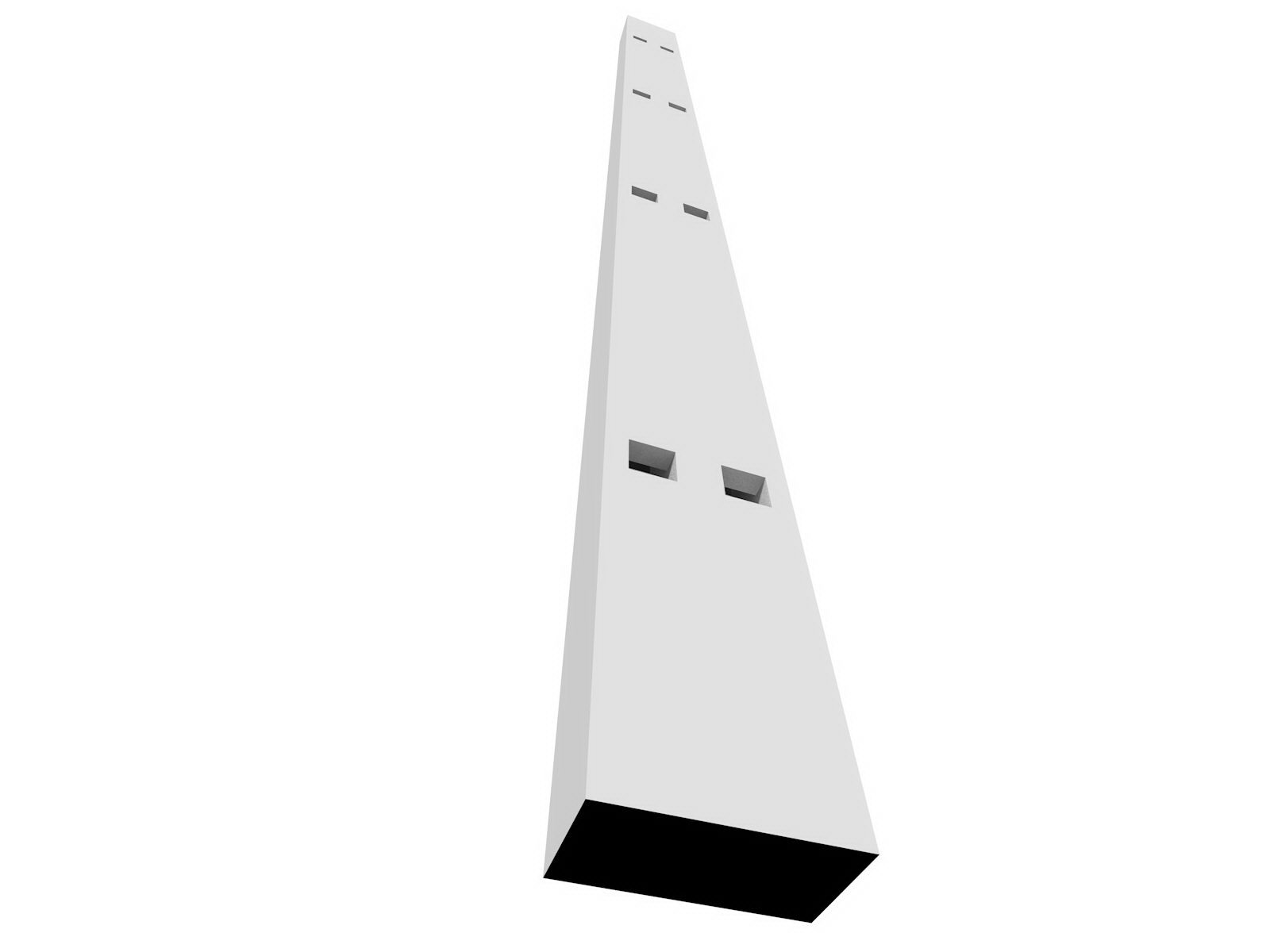

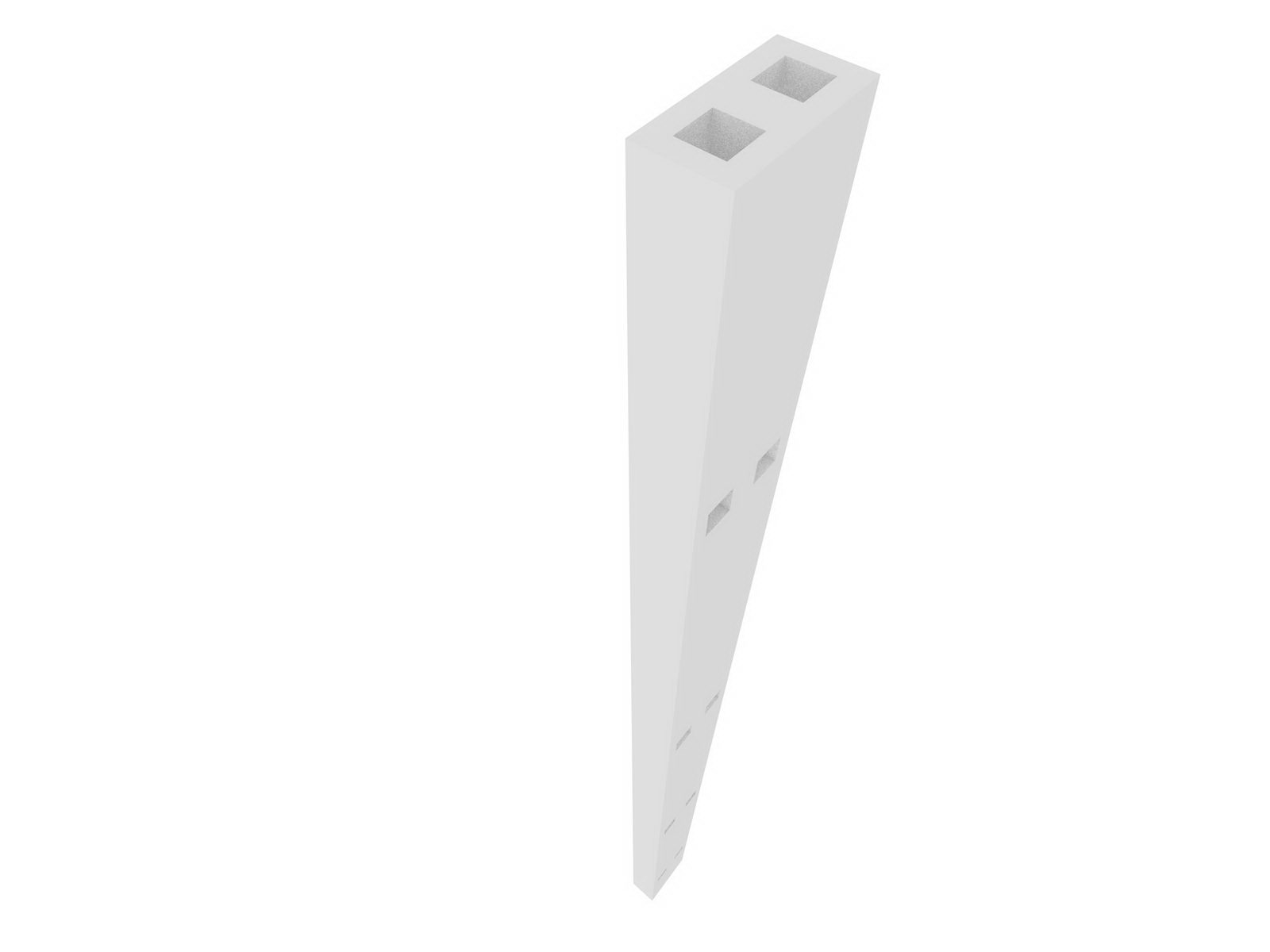

Вентиляционная труба дома

Вентиляционная труба дома

Вентиляционная труба дома



Вентиляционная труба дома

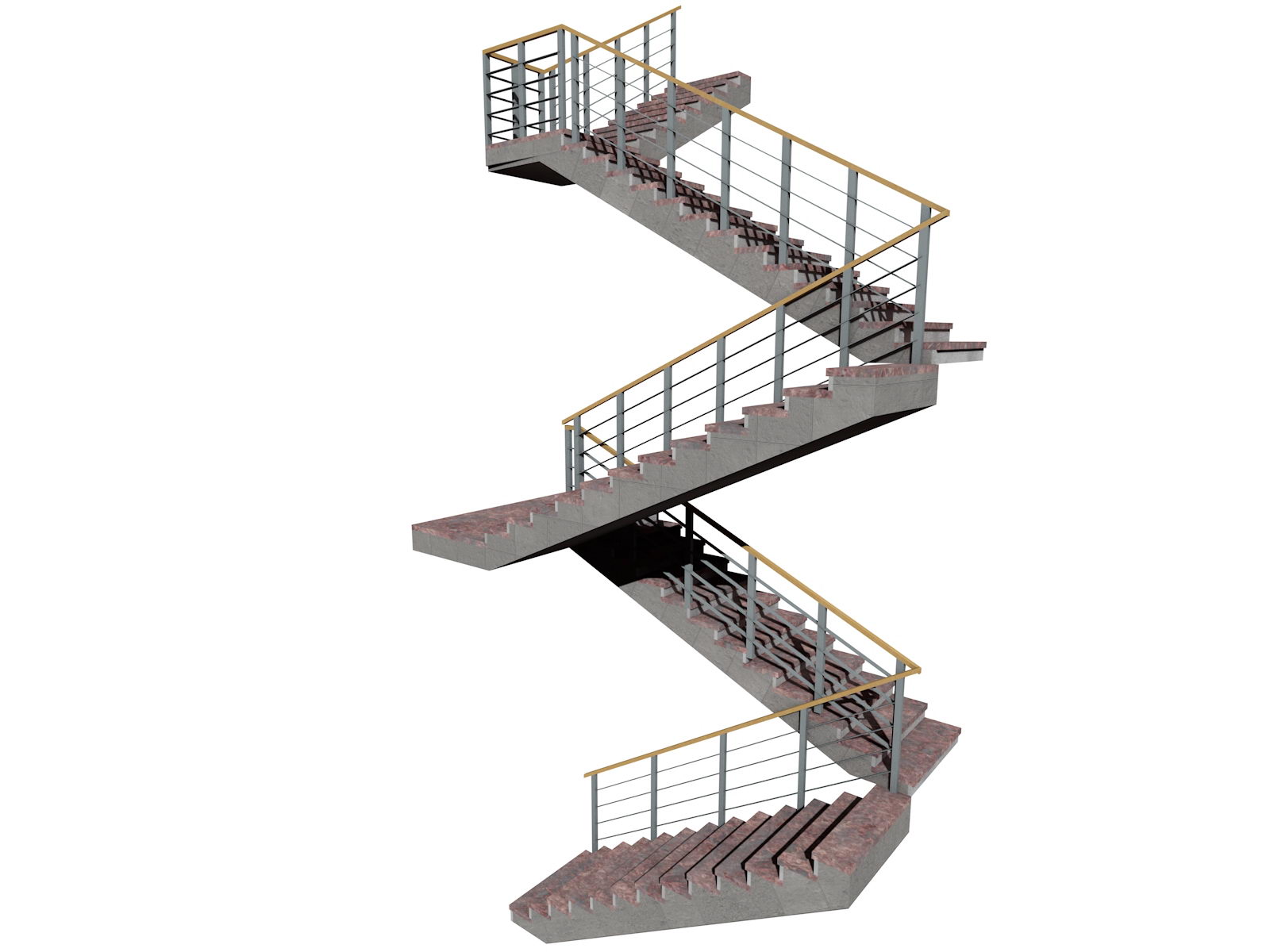

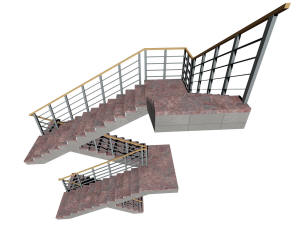

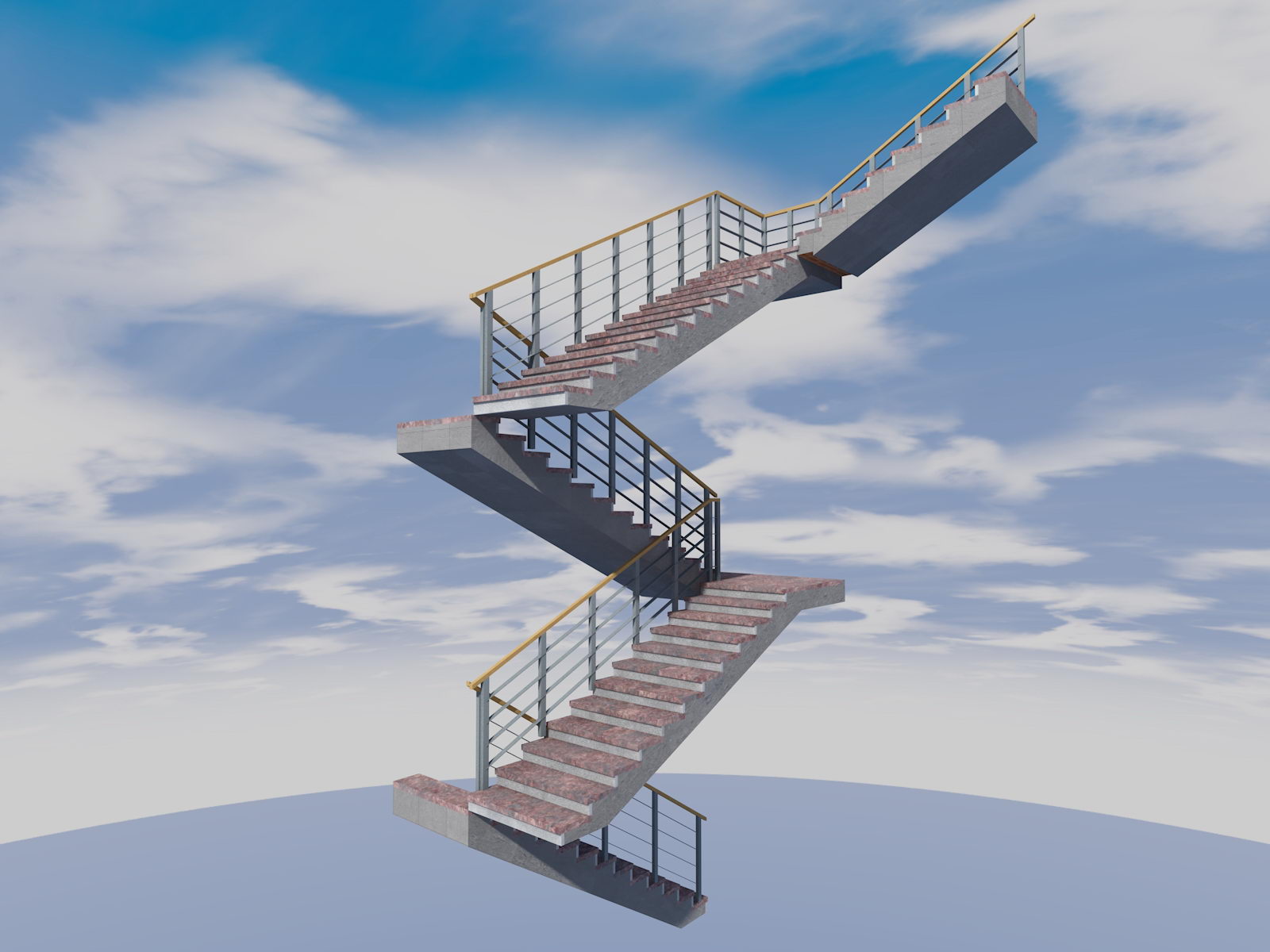

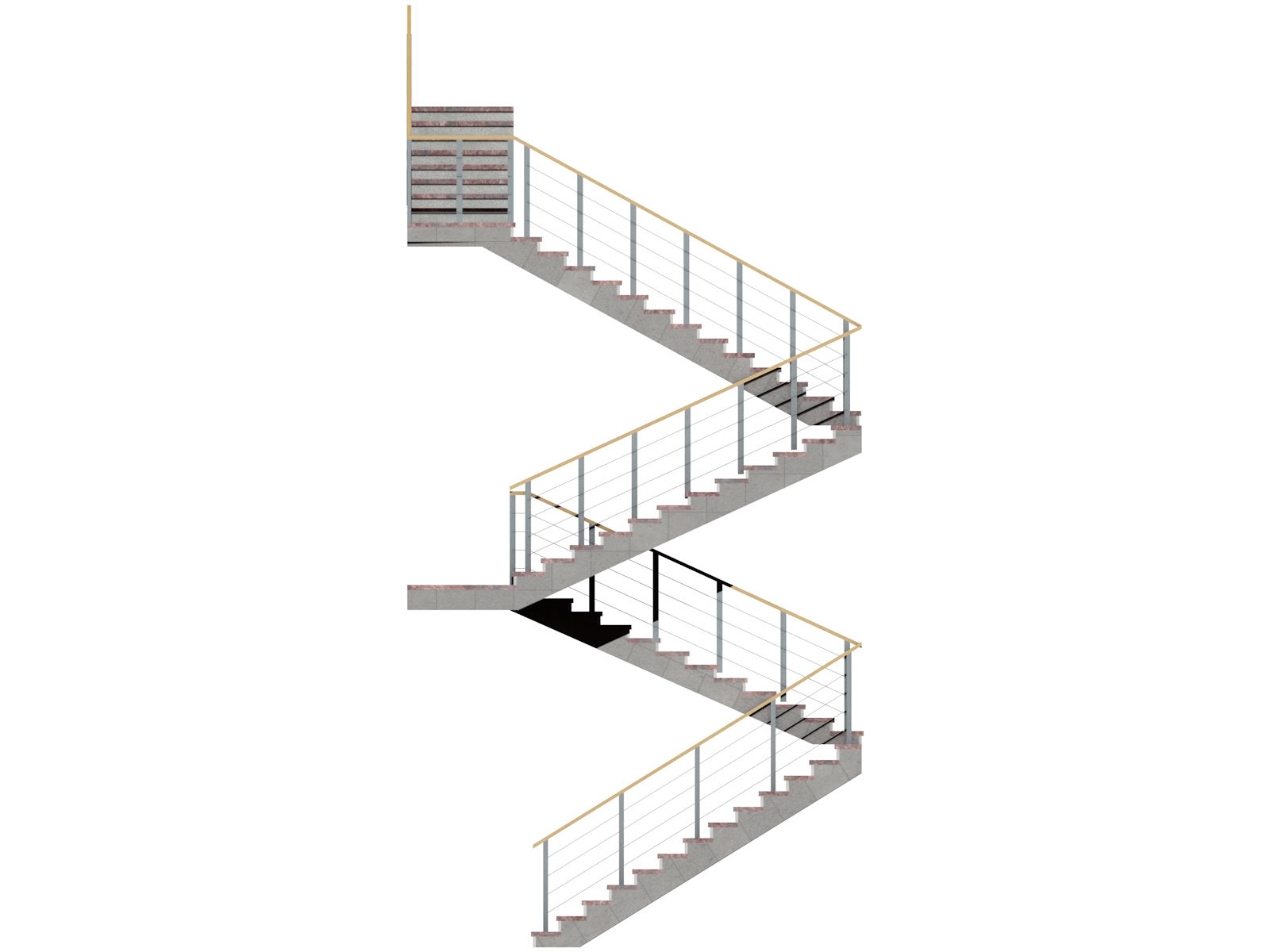

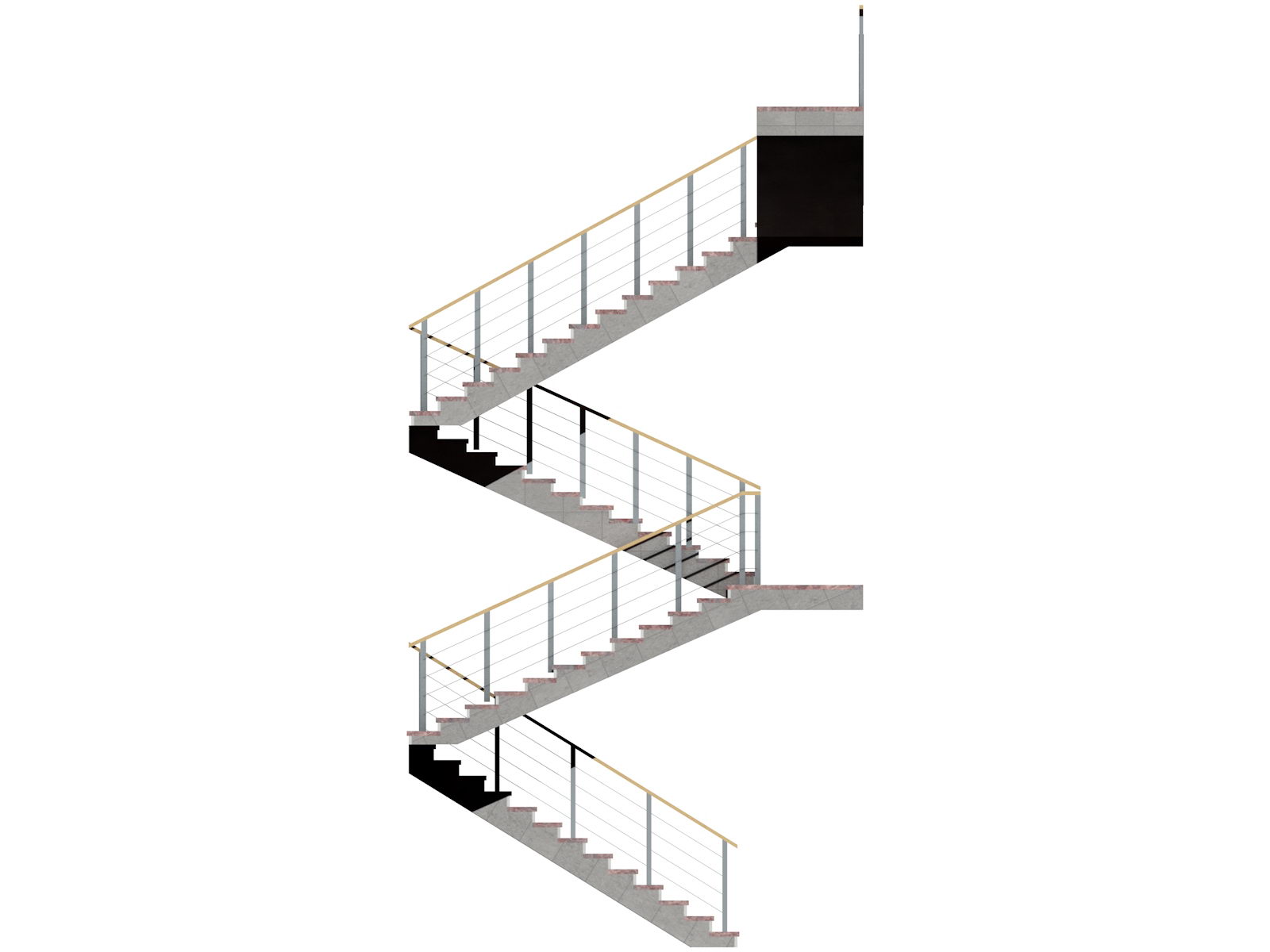

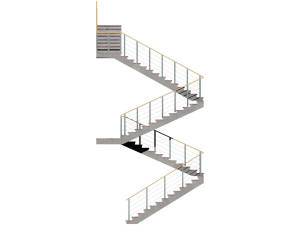

Общий 3D вид лестницы дома

Общий 3D вид лестницы дома

Общий 3D вид лестницы дома



Общий 3D вид лестницы дома



Общий 3D вид лестницы дома

Общий 3D вид лестницы дома

Общий 3D вид лестницы дома



Общий 3D вид лестницы дома



Общий 3D вид лестницы дома

Общий 3D вид лестницы дома

Общий 3D вид лестницы дома



Общий 3D вид лестницы дома

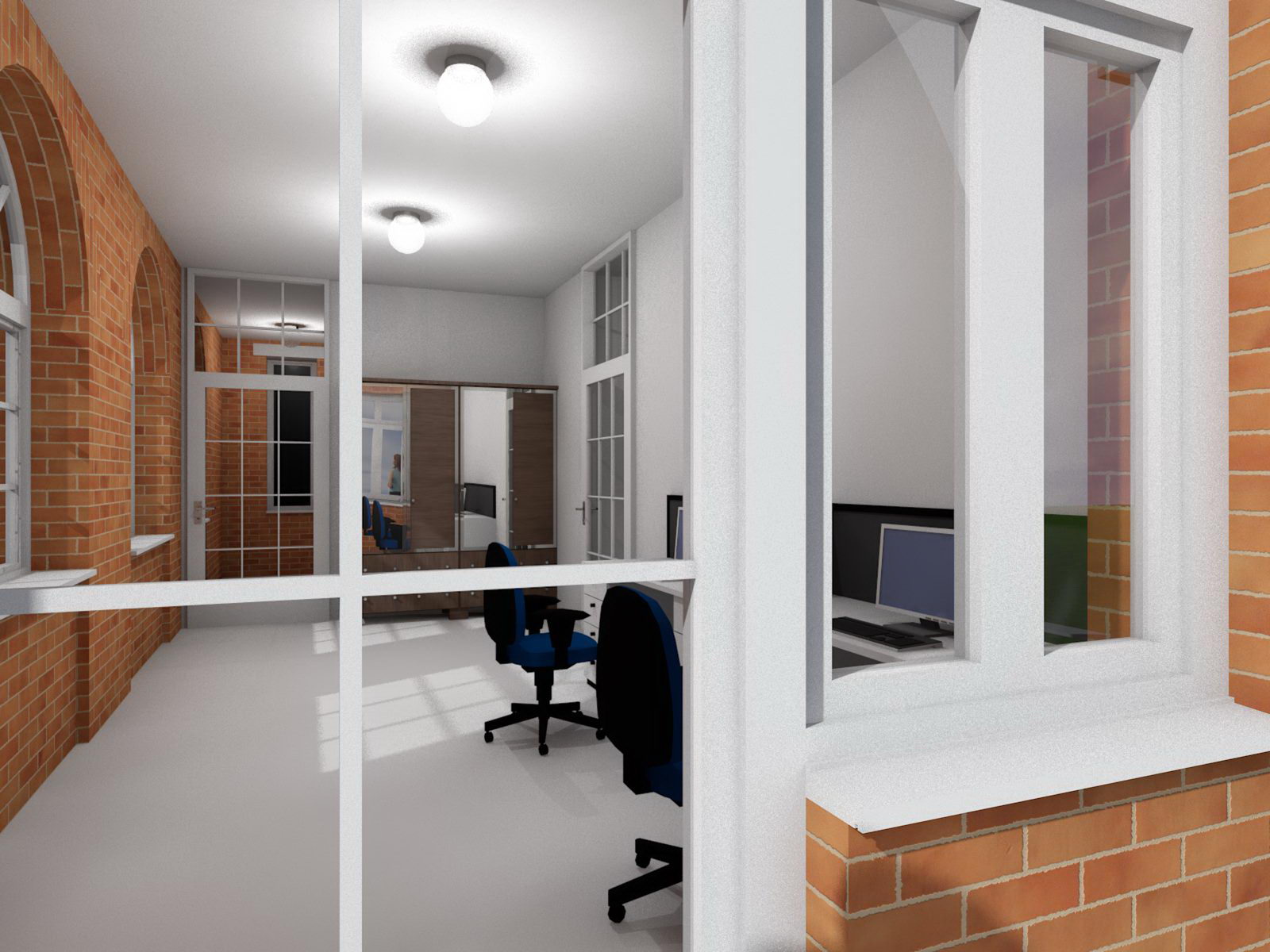

Интерьер офиса на втором этаже дома



Интерьер офиса на втором этаже дома



Интерьер первого этажа дома

Интерьер первого этажа дома

Интерьер первого этажа дома



Интерьер техподполья дома

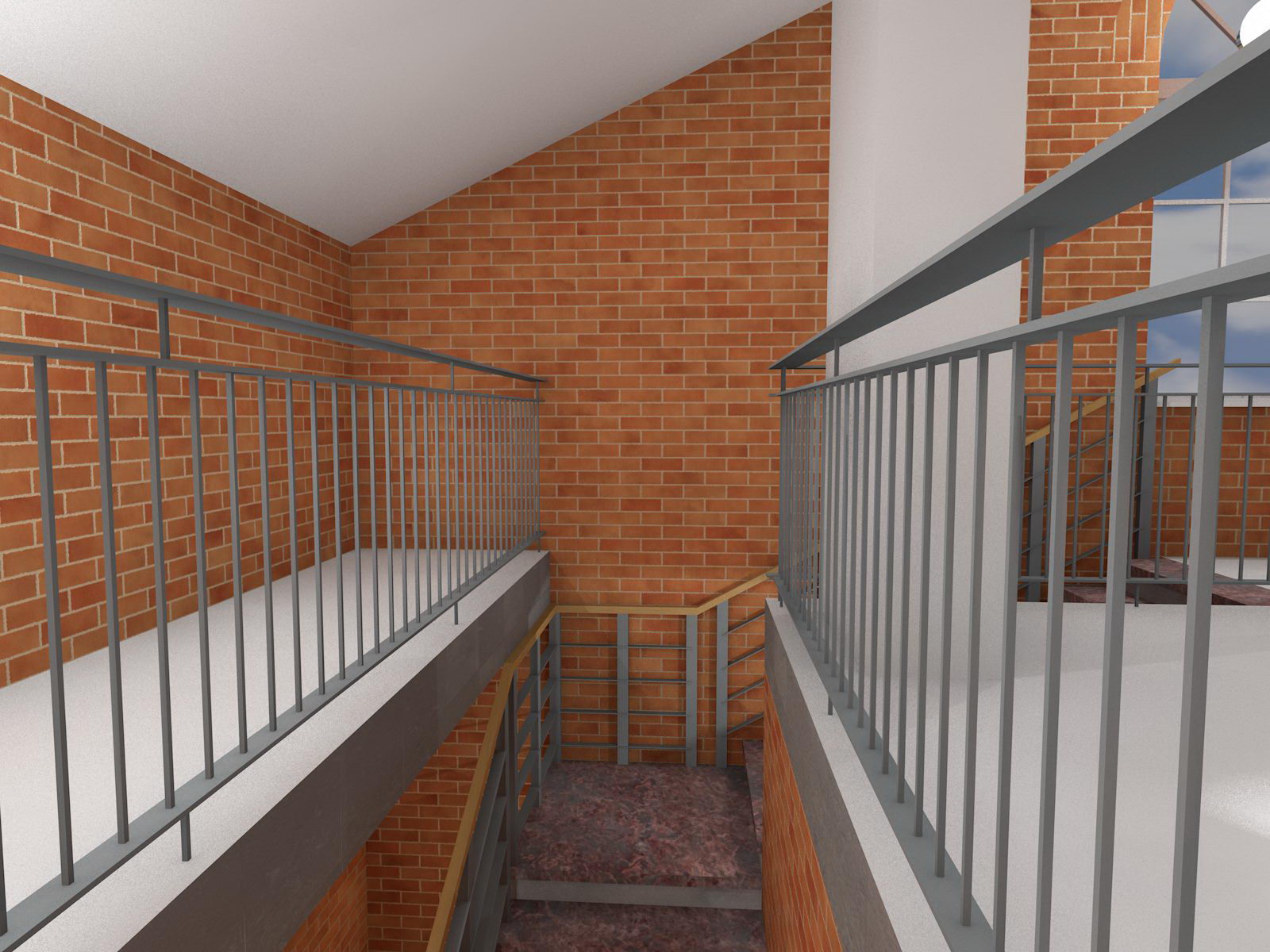

Интерьер лестницы второго этажа дома

Интерьер первого этажа дома

Интерьер лестницы второго этажа дома



Интерьер первого этажа дома



Интерьер второго этажа дома

Экстерьер дома



Интерьер второго этажа дома



Интерьер лестницы мансарды дома

Интерьер мансарды дома

Интерьер лестницы мансарды дома



Интерьер мансарды дома

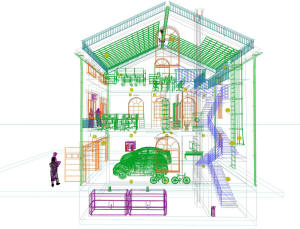

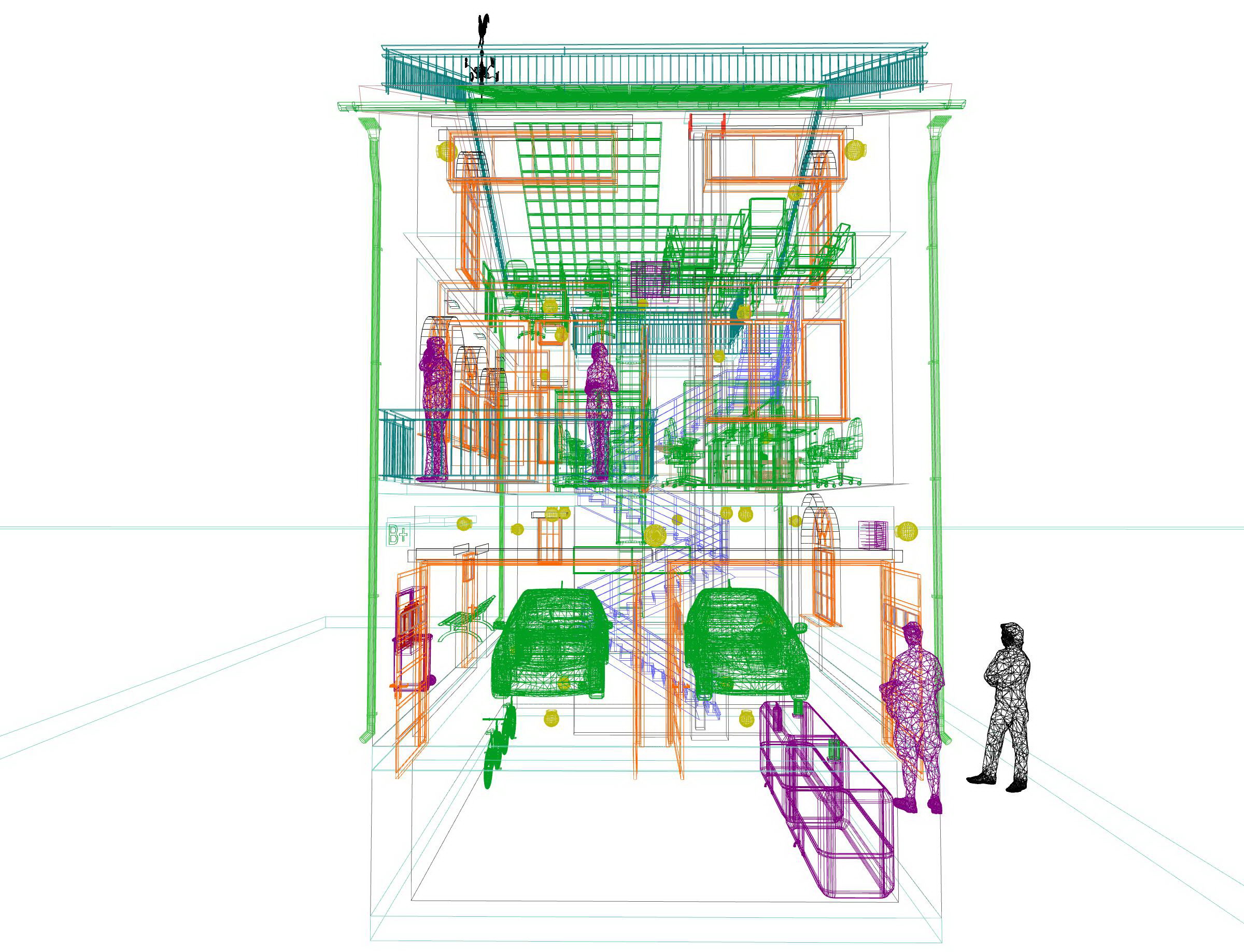

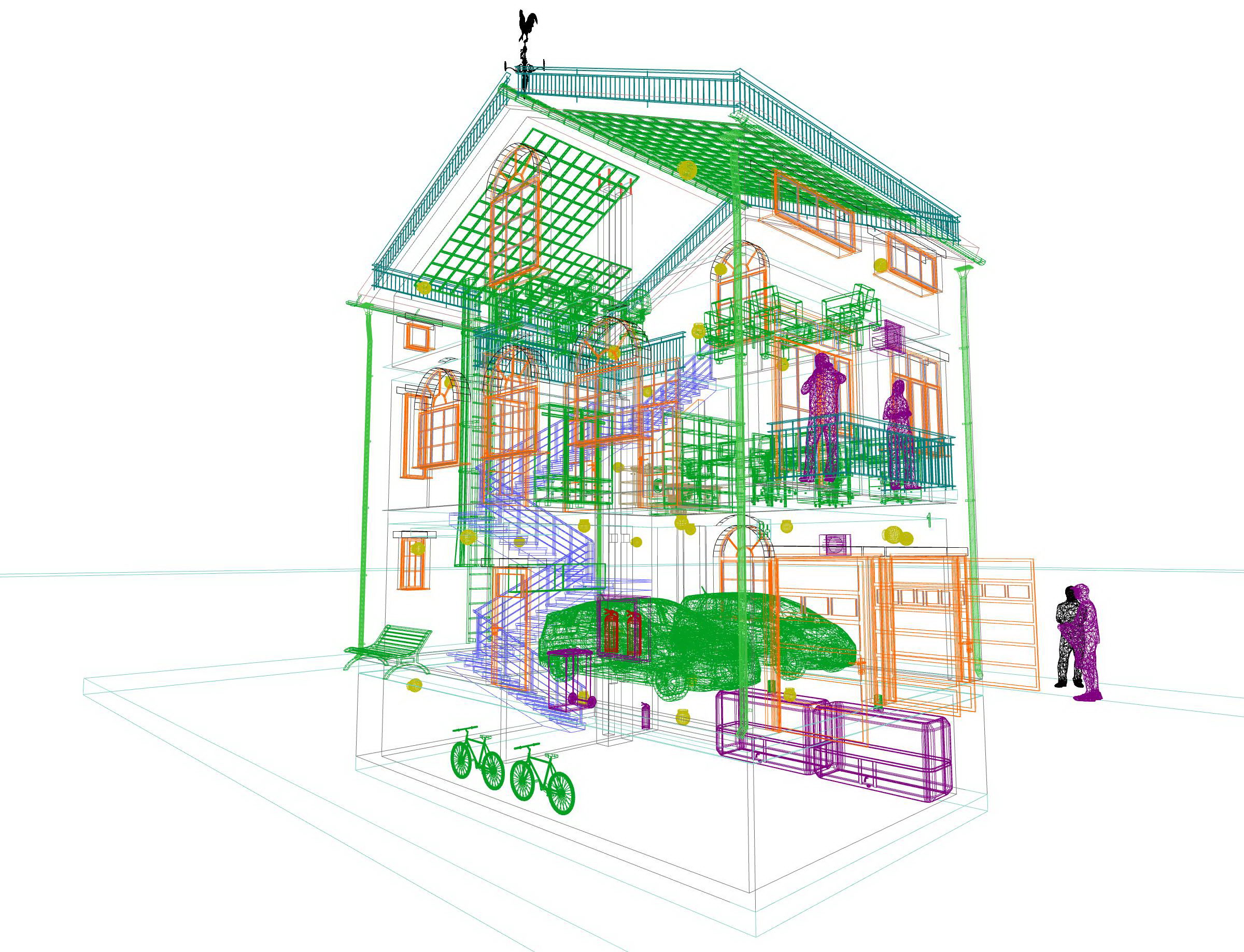

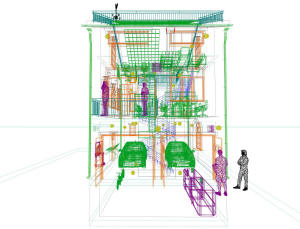

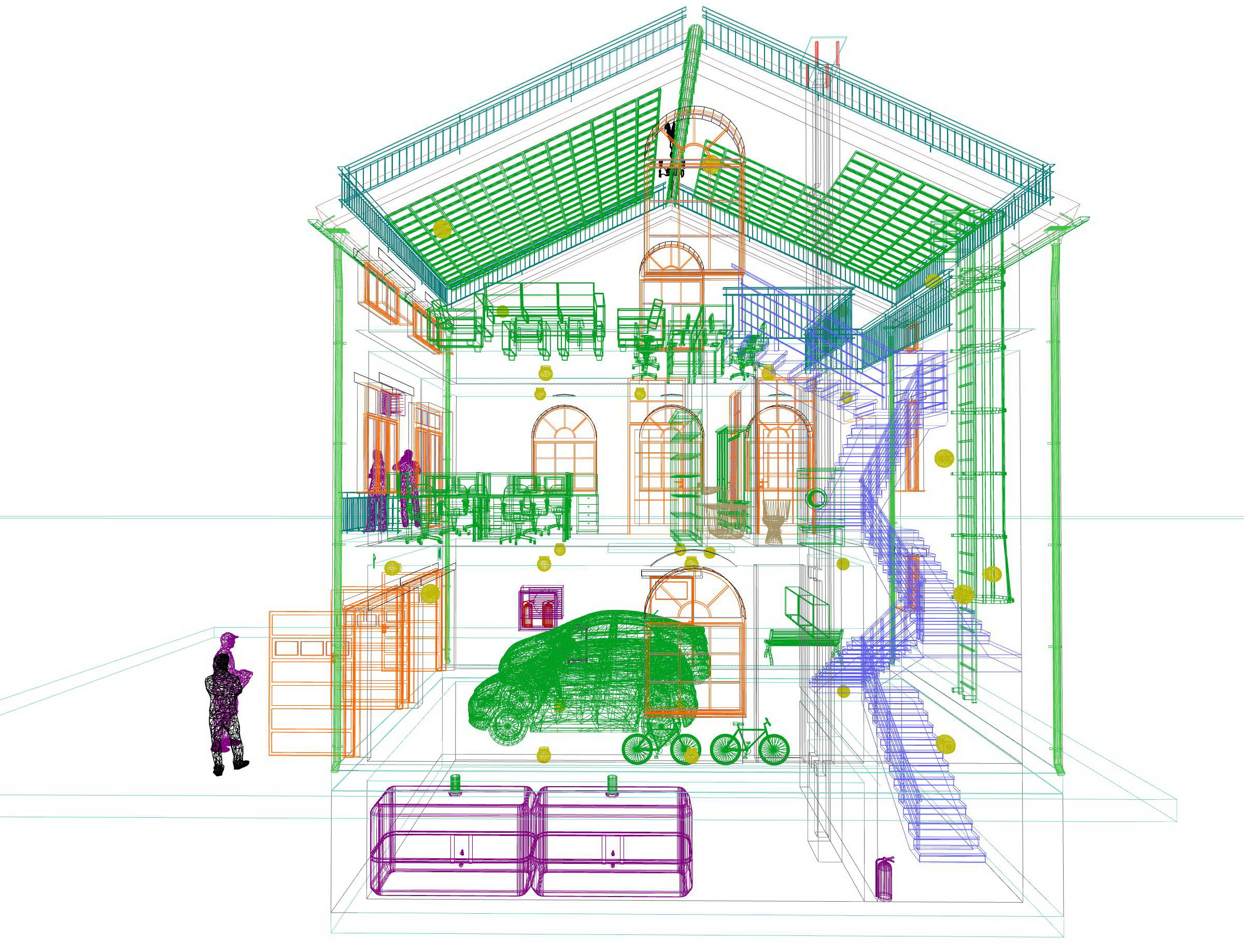

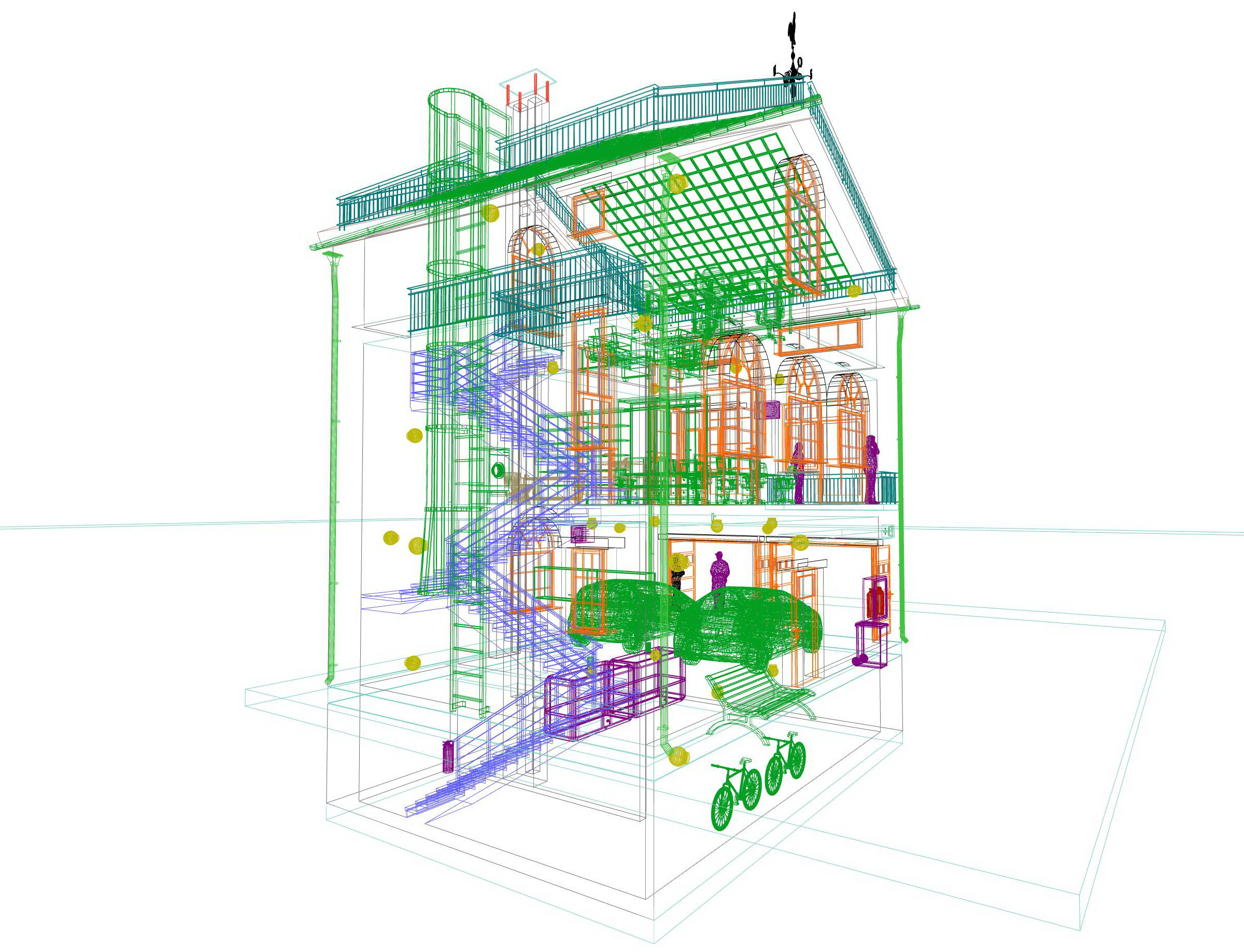

Каркасная визуализация дома



Каркасная визуализация дома

Каркасная визуализация дома



Каркасная визуализация дома



Каркасная визуализация дома

Каркасная визуализация дома

Каркасная визуализация дома

Каркасная визуализация дома







Наименование

Площадь, м.кв.

Состав эскизного проекта (ЭП)

Состав рабочего проекта (РП)

Примечание

Общая

Офисов

Проект двухэтажного частного дома с техподпольем, мансардой и 2 гаражами

250,70

46,0

Краткая пояснительная записка с описанием основных характеристик дома.

3D цветные изображения дома – 20 видов.

Поэтажные планы каждого этажа, техподполья.

План крыши.

Фасады дома – 4 вида.

Разрезы дома - 3 вида.

Архитектурная часть, конструктивная часть, раздел водостока.

Разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи

заказчику ЭП - электронно в течении семи дней после получения  100% предоплаты.

Для разработки РП нужны

инженерно-геологические изыскания

площадки строительства.



Общая площадь здания дана без учета площади подвала высотой 1,8 м. и балконов.



Состав эскизного проекта может незначительно уточняться по взаимному согласованию сторон.

Состав рабочего проекта оговаривается индивидуально.

  • Все рисунки передаются в разрешении не ниже 1600х12004 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта, по продаже парковочных мест и т.д.

Эскизный проект двухэтажного частного дома с мансардой, техподпольем и 2 гаражами выполнен в соответствии с заданием заказчика и требованиями СП и предназначен для строительства как практически в любых климатических условиях.


Архитектурно-планировочное решение разработано в соответствии с:

  • Архитектурно-планировочное решение разработано в соответствии со СП 55.13330.2016 "Дома жилые одноквартирные".

  • "Стоянки легковых автомобилей" МГСН 5.01-01 (с изм. и доп. от 15.07.2003).

  • СП 113.13330.2016 Стоянки автомобилей. Актуализированная редакция СНиП 21-02-99.

  • СанПиН 2.2.1/2.1.1.1200-03 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов» (п. 4.4., табл. 4.4.1).

  • Свод правил 1.13130.2009 "Системы противопожарной защиты. Эвакуационные пути и выходы".

Пояснительная записка к проекту двухэтажного частного дома с двумя гаражами





Идеология дома

Основная идеология дома: жилой дом, офис, гараж на 2 машины и склад в одном месте за минимальную цену.

Настоящий архитектурный проект двухэтажного дома с коммерческими помещениями привлекателен прежде всего своей простотой.

У дома два надземных этажа с мансардой, техподпольем и балконом.

Одно из важных преимуществ данного проекта дома - минимальные накладные расходы на его содержание для владельцев парковочных мест.

Данный проект дома - удачное решение для предприятий малого и среднего бизнеса, кто хотел бы организовать Интернет-магазин, вести бизнес с помощью Интернета.

Выбранные конструктивно-технические решения в данном проекте дома обуславливают возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.

Отличительной положительной особенностью данного проекта дома является возможность использование простых строительных решений, обеспечивающих быстроту, простоту и низкую стоимость ее строительства.

Проектная документация не подлежит обязательному прохождению экспертизы.



Класс энергоэффективности здания В+.





Технические характеристики дома
(уточняются по результата инженерно-геологических исследований, исходных данных об условиях эксплуатации и пожеланий заказчика)

Фундаменты – железобетонная плита толщиной 300 мм.

Перекрытия – железобетонные плиты толщиной 200 мм.
Наружные стены – кирпичные толщиной 400 мм.

Внутренние стены – кирпичные толщиной 400 мм.
Плиты покрытия – толщиной 200 мм.
Перегородки – гипсобетонные панели толщиной 75 мм.
Лестничные марши – сборные железобетонные марши и площадки.
Санузлы – сборные из гипсобетонных перегородок и сантехкабины заводского изготовления (в случае возможности подключения к канализации).
Окна – двухкамерный стеклопакет в одинарном переплете ПВХ
Система отопления – состоит из стальных водогазопроводных труб по ГОСТ 3262-75* и стальных электросварных труб по ГОСТ 10704-1.

Нагревательные приборы – чугунные радиаторы. Теплоносителем является горячая вода с параметрами 95-70*С.
Система дымоудаления и вентиляция – приточно-вытяжная с естественным побуждением.
Теплоснабжение - схема теплоснабжения закрытая.

Сети запроектированы из стальных электросварных труб по ГОСТ 10705-80 для системы теплоснабжения, стальные водогазопроводные оцинкованные по ГОСТ 3262-75*ДЛ системы ГВС.

Водоснабжение – источником водоснабжения является существующий квартальный водопровод.

Предусмотрена возможность сбора дождевых и талых вод в емкость объемом около 3,5 м3, установленную в техподполье.

Для учета водопотребления на вводе в здание запроектирован водомерный узел со счетчиком.

Предусмотрен учет водопотребления счетчиками.

Проектом предусмотрены раздельные системы хозяйственно-питьевого и противопожарного водоснабжения.

Приготовление горячей воды осуществляется в котельной, температура горячей воды составляет 60-40 °С.

Проектом предусмотрены системы хозяйственно-бытовой, дождевой канализации и дренаж из приямков.
Электроснабжение – I и II категории надежности.

Проектом предусмотрено устройство рабочего, аварийного, эвакуационного и ремонтного освещения.

Для освещения помещений предусмотрены светильники с энергосберегающими лампами.

Напряжение рабочего, аварийного и эвакуационного освещения ~220 В.
Пожарная сигнализация – подсистема пожарной сигнализации предусматривает установку автономных дымовых пожарных извещателей в помещениях здания, кроме санузлов и «мокрых» помещений.

Пожарные извещатели предназначены для выдачи звуковых и световых сигналов при предельном пороге задымления помещения.



Обеспечение доступной среды для инвалидов

В проекте дома предусмотрены условия безопасного и удобного передвижения маломобильных групп населения по внутренней придомовой территории дома и на территорию стоянки автомобилей.

Все категории инвалидов обеспечены:

  • безбарьерностью среды на входной группе в здание;

  • соблюдена непрерывность пешеходных и транспортных путей, обеспечивающих безбарьеный доступ к зданию;

  • ширина зоны для парковочного места инвалида принята 3,5 м;

  • покрытия пешеходных дорожек, тротуаров выполнены из тротуарной плитки, асфальтобетона, не препятствующих передвижению инвалидов, передвигающихся на костылях.

Примечание

  • По желанию возможна увеличение высоты техподполья дома.

  • Рекомендуется заказ разработки 3D интерьера помещений.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку эскизного проекта дома.





Для приобретения или заказа проекта дома с гаражом и коммерческими помещениями свяжитесь с нами любым удобным для Вас способом, указанном на сайте.
