Готовый проект четырехэтажного офисного здания (торгового центра)







Проект разработан как для строительства в условиях плотной городской застройки в любой стране, любого климата и экономии земли, так и в условиях отсутствия необходимости жесткой экономии земли.

Данный архитектурный проект также удачно подходит в качестве современного многофункционального офисного здания.

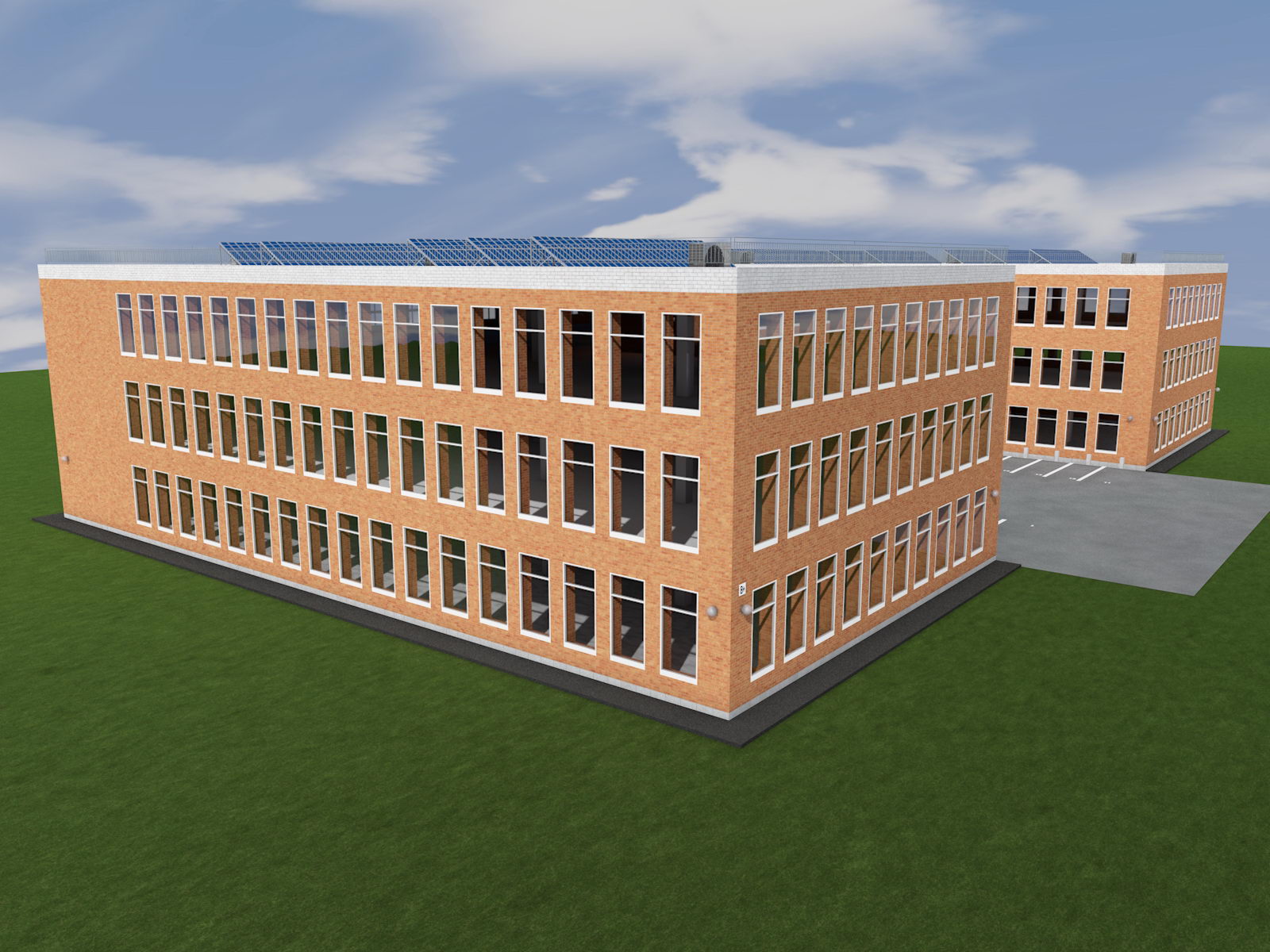

Готовый проект четырехэтажного офисного здания

Готовый проект четырехэтажного офисного здания

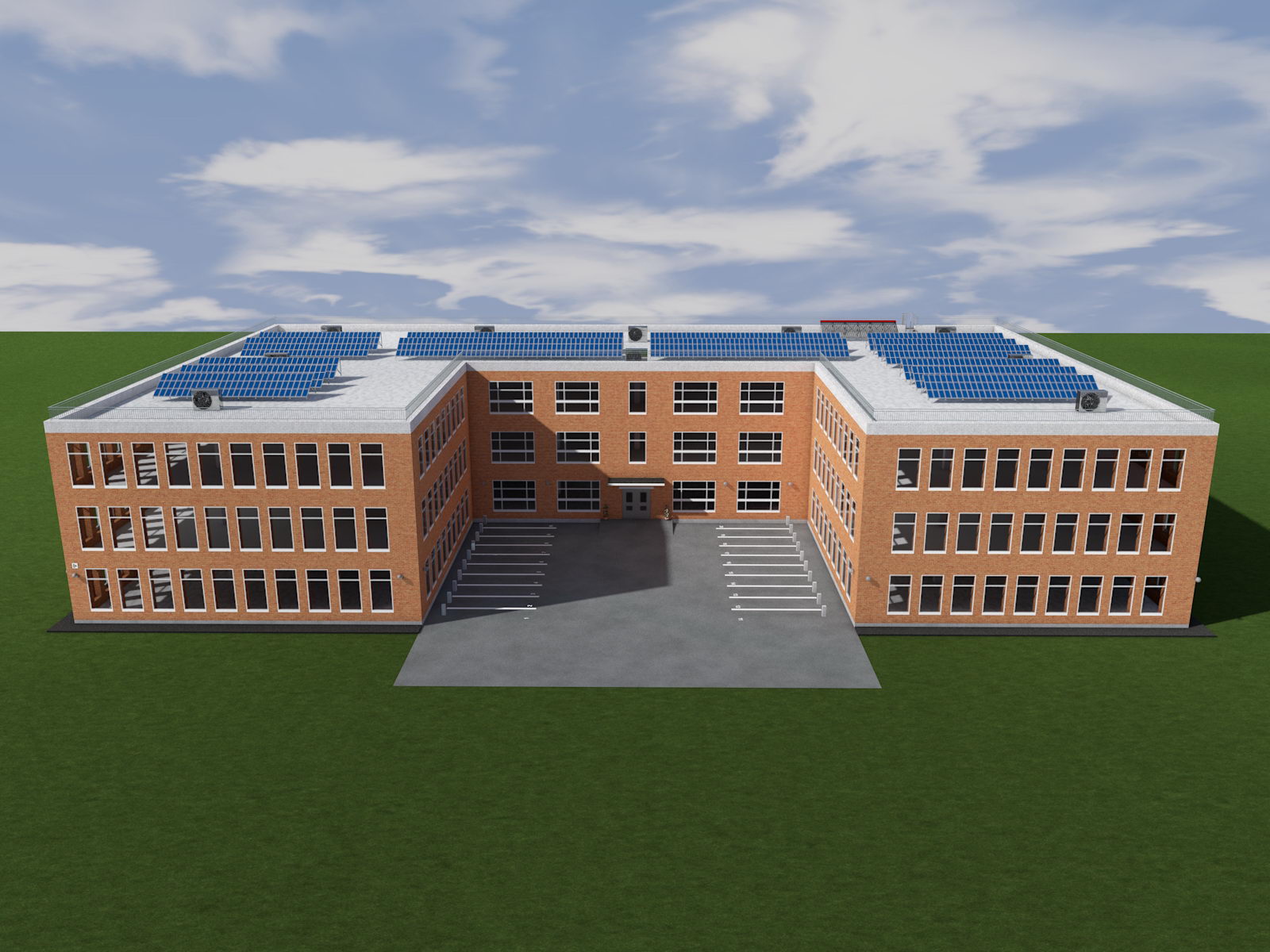

Проект офисного здания

Проект офисного здания

Проект офисного здания



Проект офисного здания

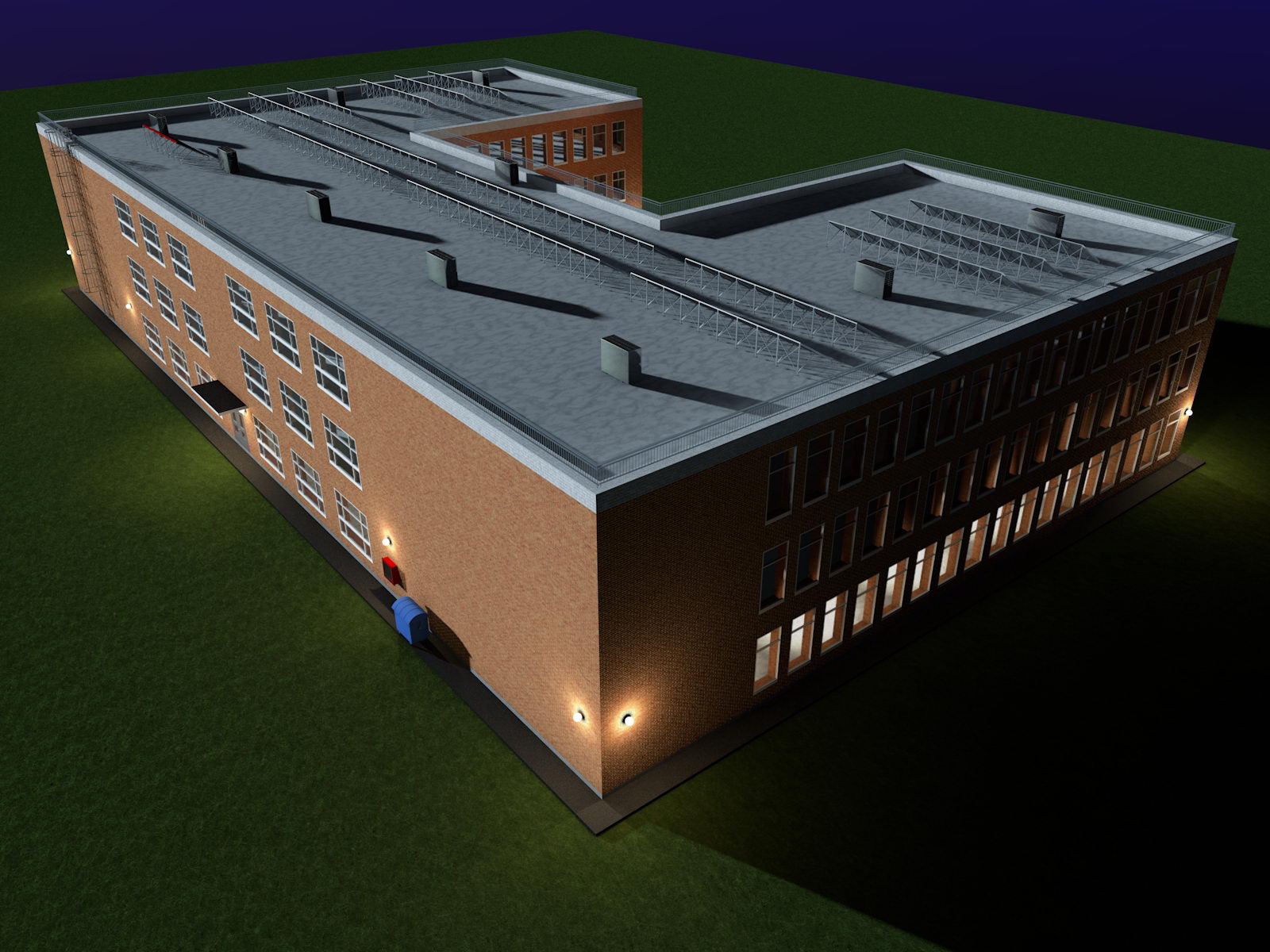

Проект офисного здания - ночной вид

Проект офисного здания - ночной вид

Проект офисного здания - ночной вид



Проект офисного здания - ночной вид

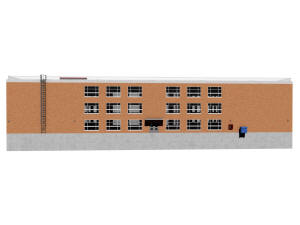

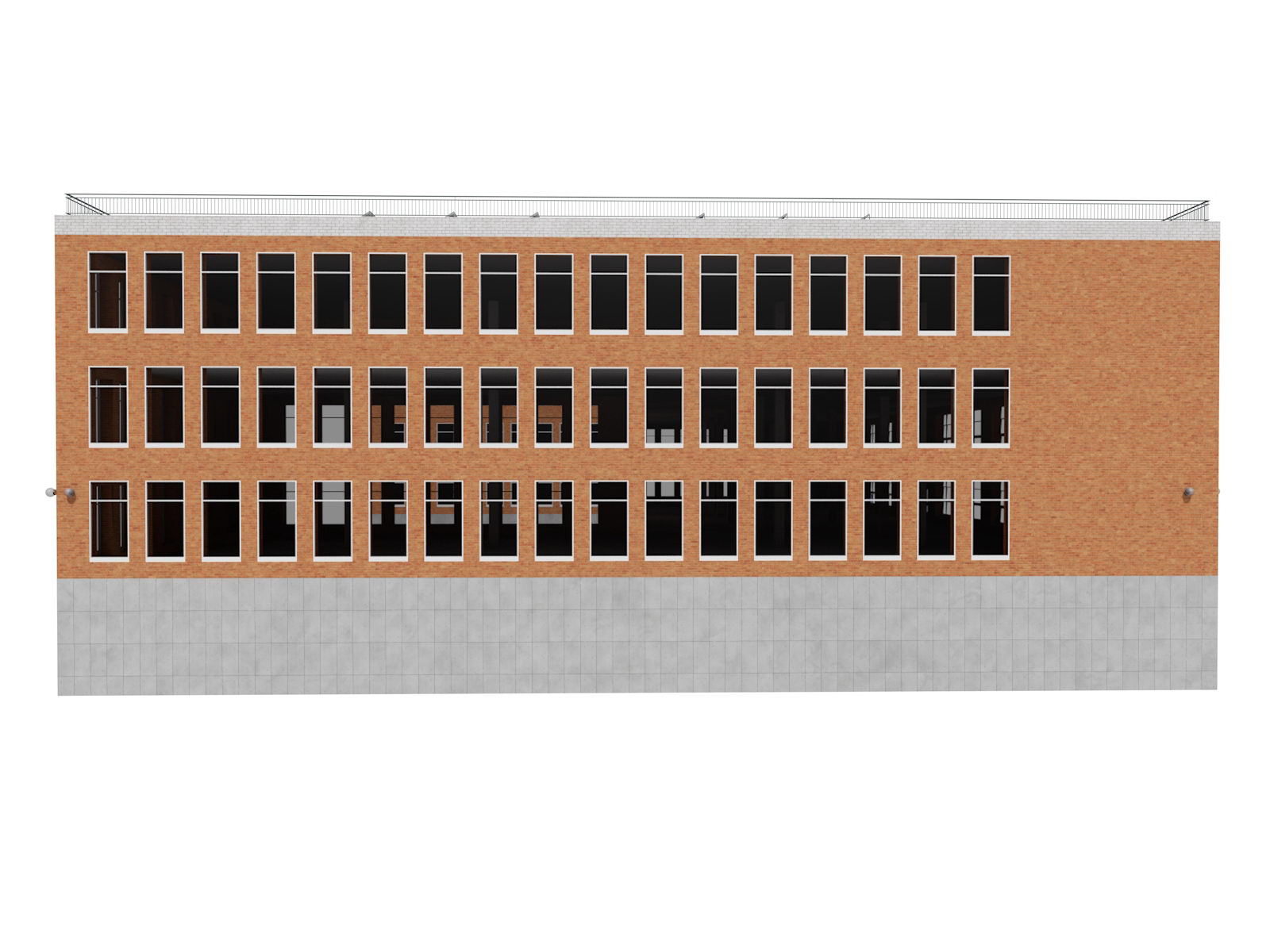

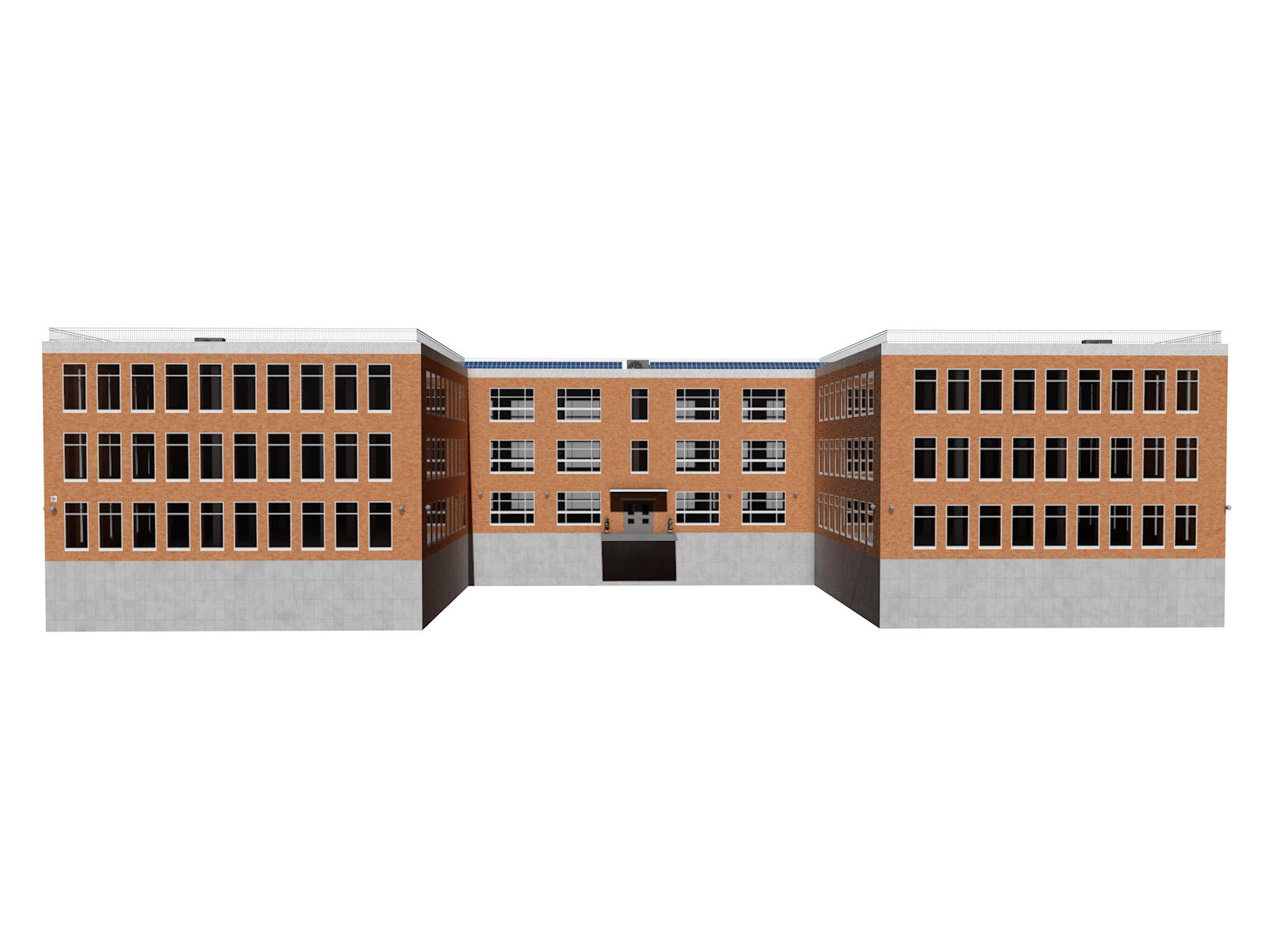

Главный фасад офисного здания

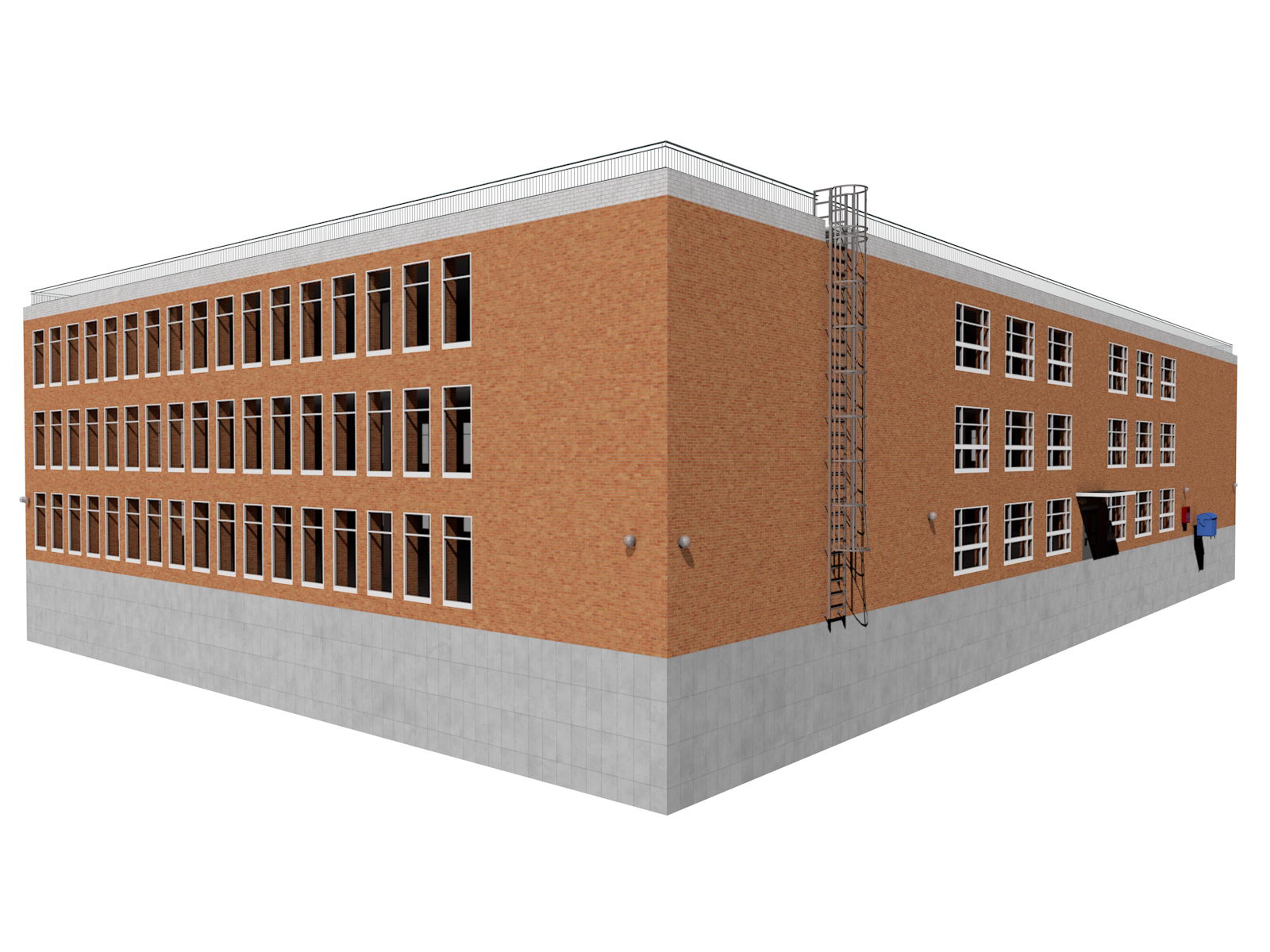

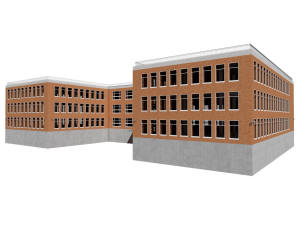

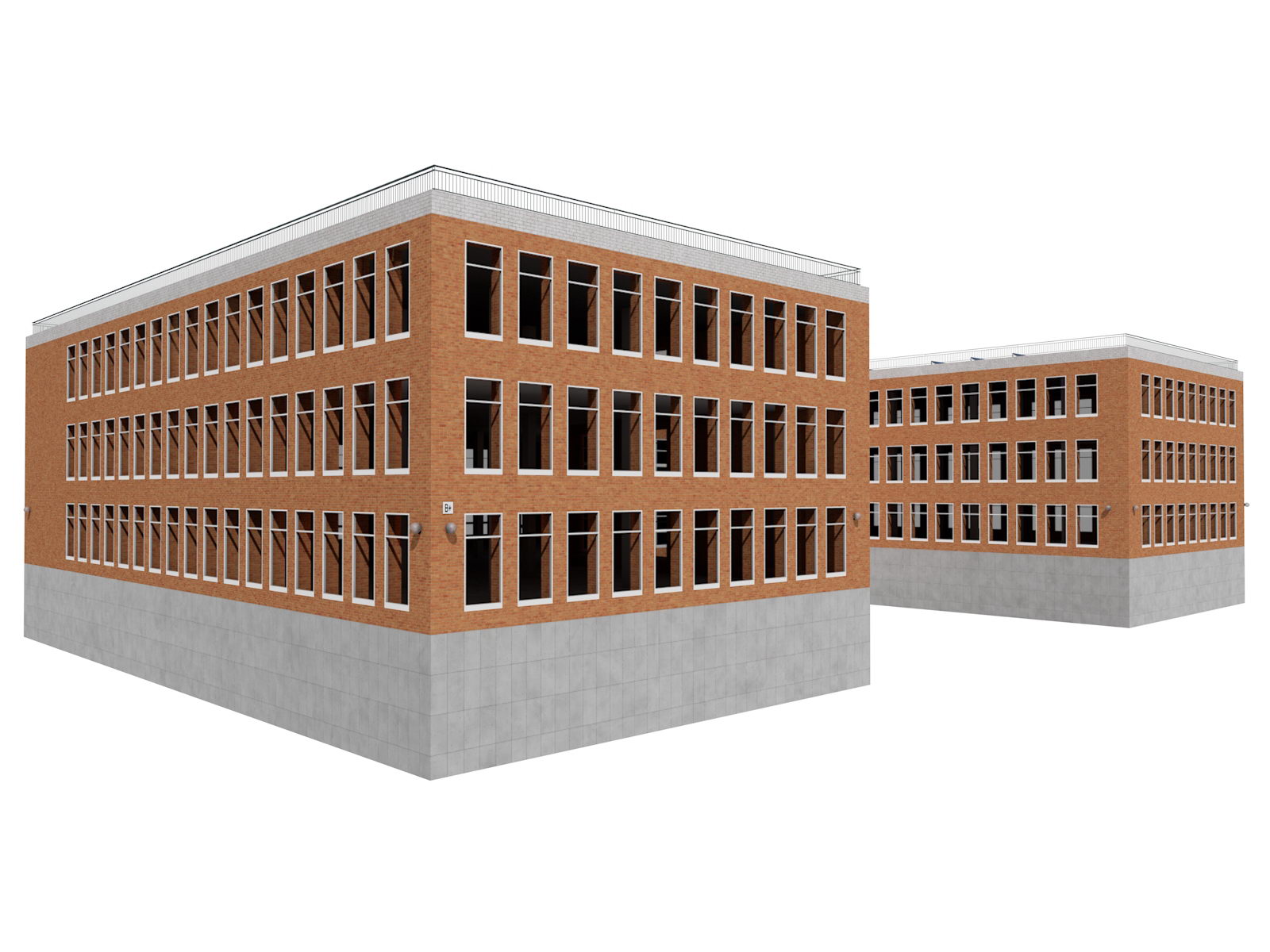

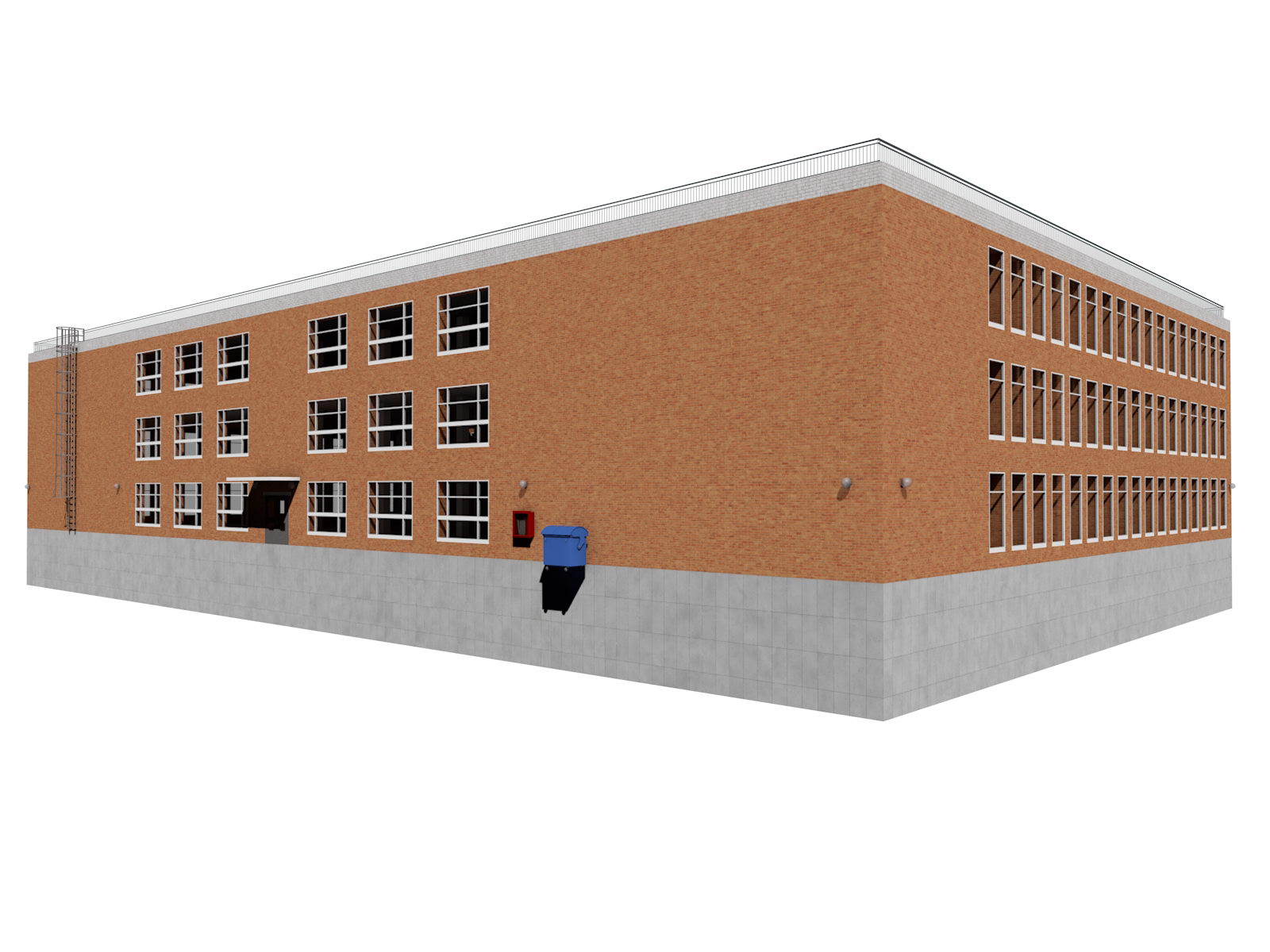

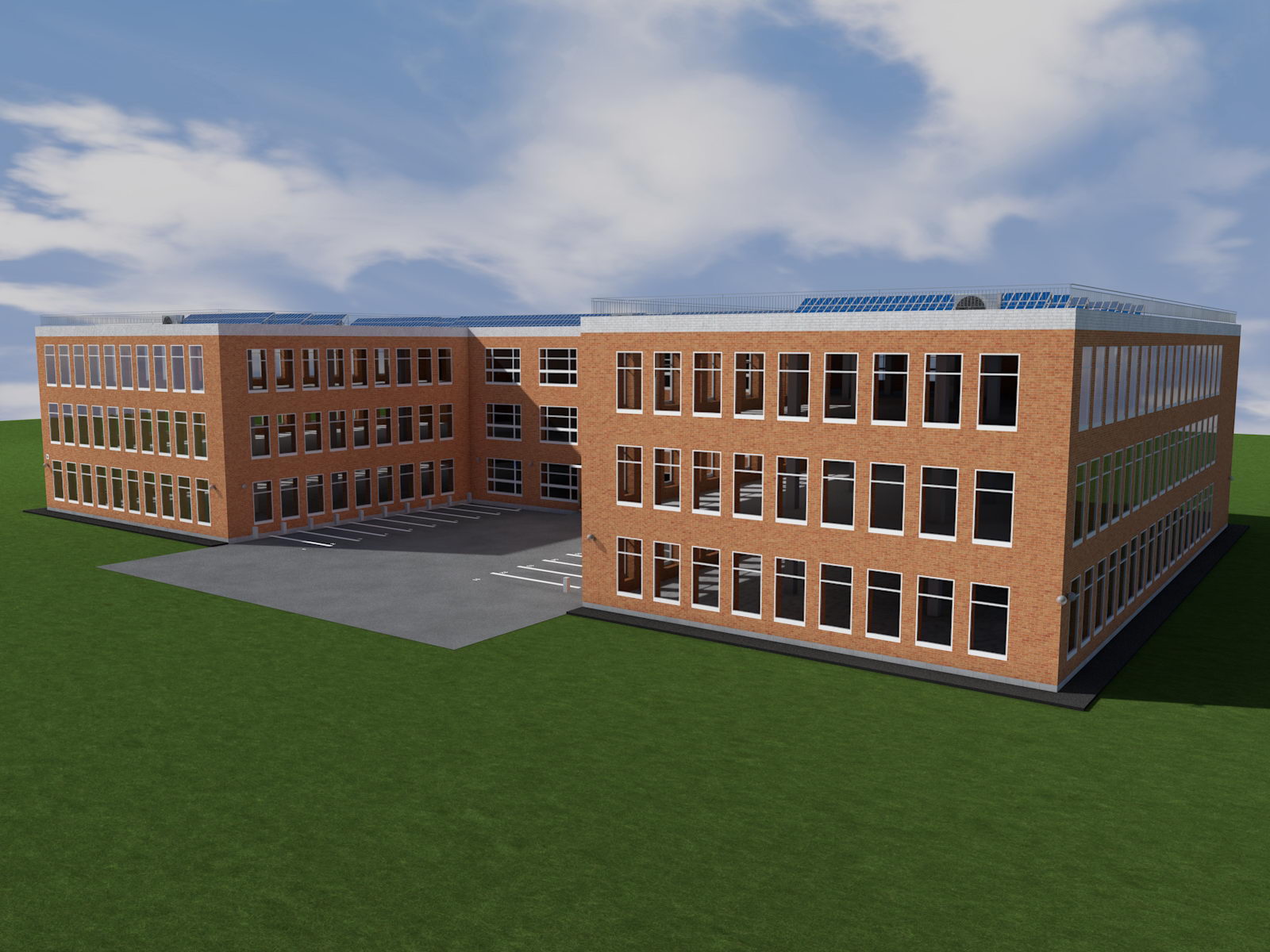

Общий вид офисного здания

Главный фасад офисного здания



Общий вид офисного здания

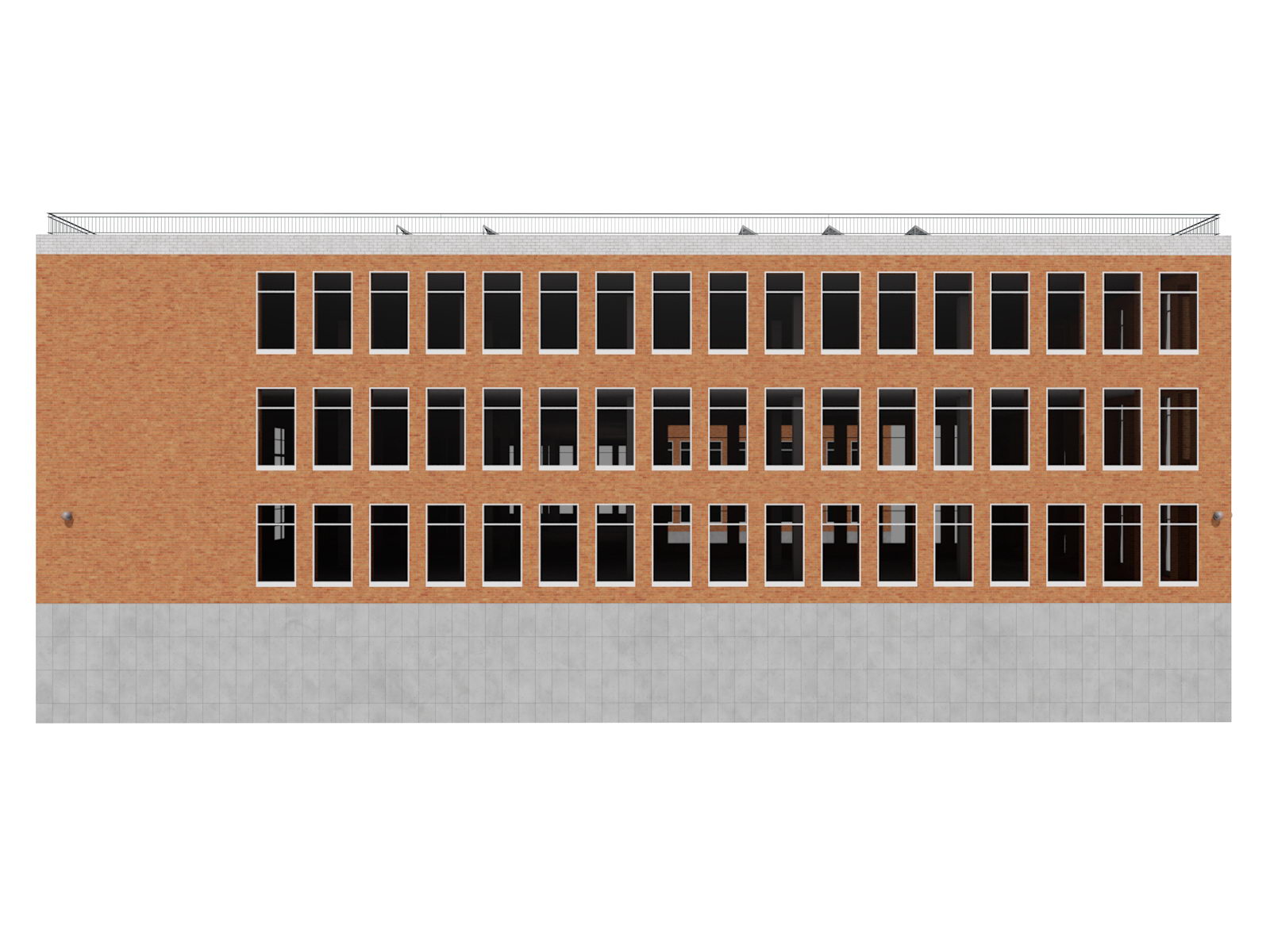

Боковой фасад офисного здания

Общий вид офисного здания

Боковой фасад офисного здания



Общий вид офисного здания

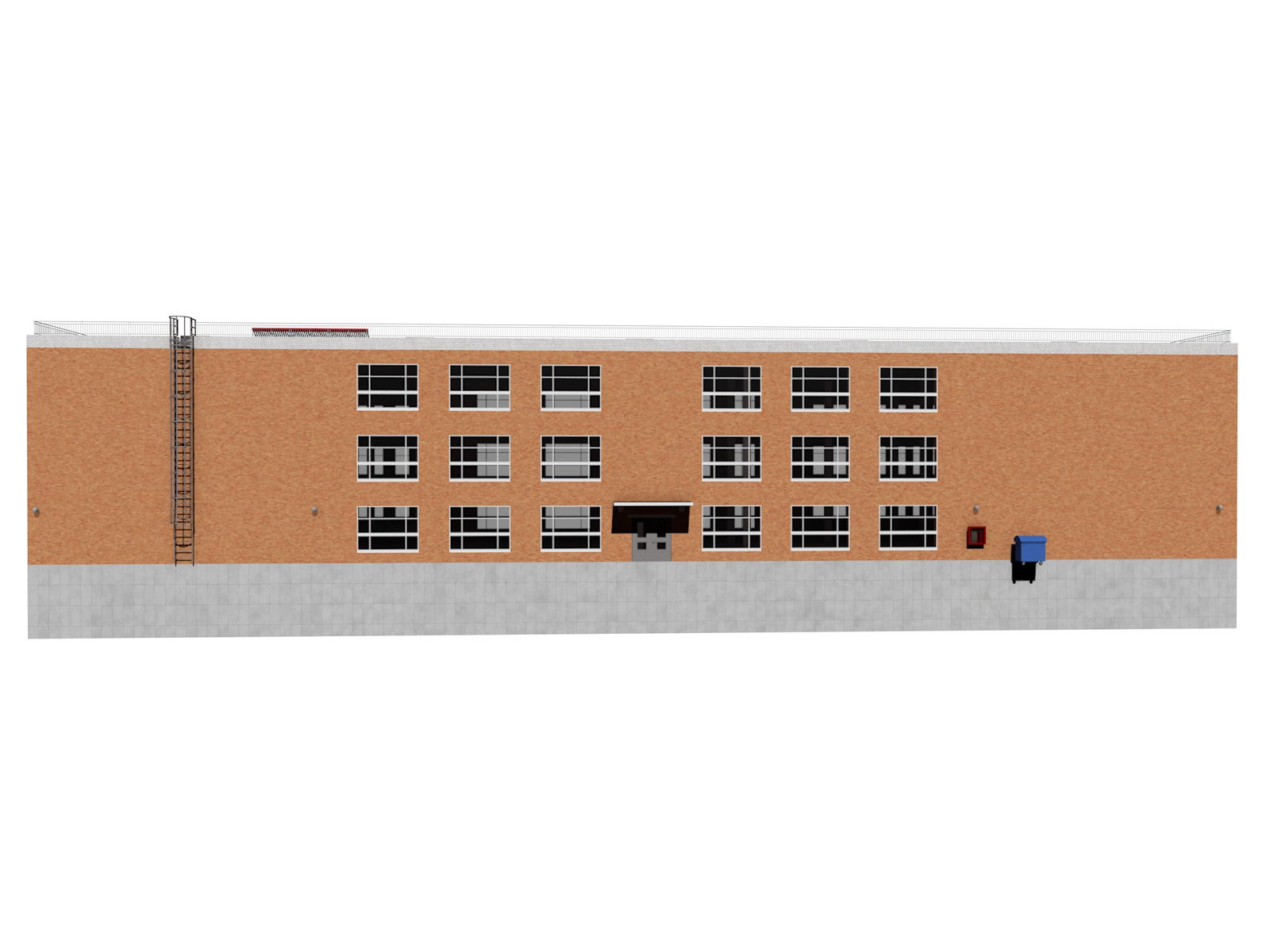

Задний фасад офисного здания

Общий вид офисного здания

Задний фасад офисного здания



Главный фасад офисного здания



Боковой фасад офисного здания

Общий вид офисного здания

Боковой фасад офисного здания



Общий вид офисного здания

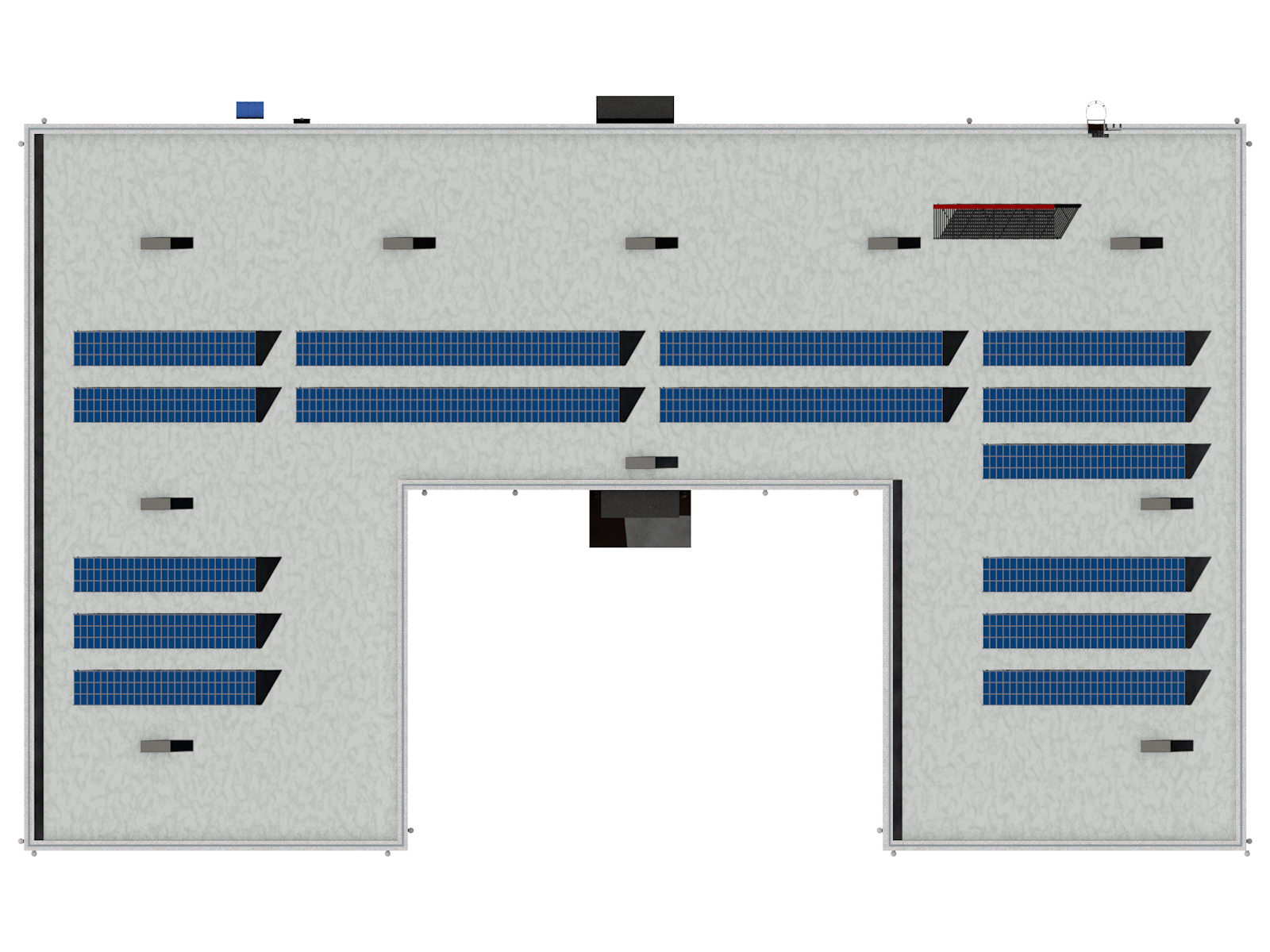

План крыши офисного здания

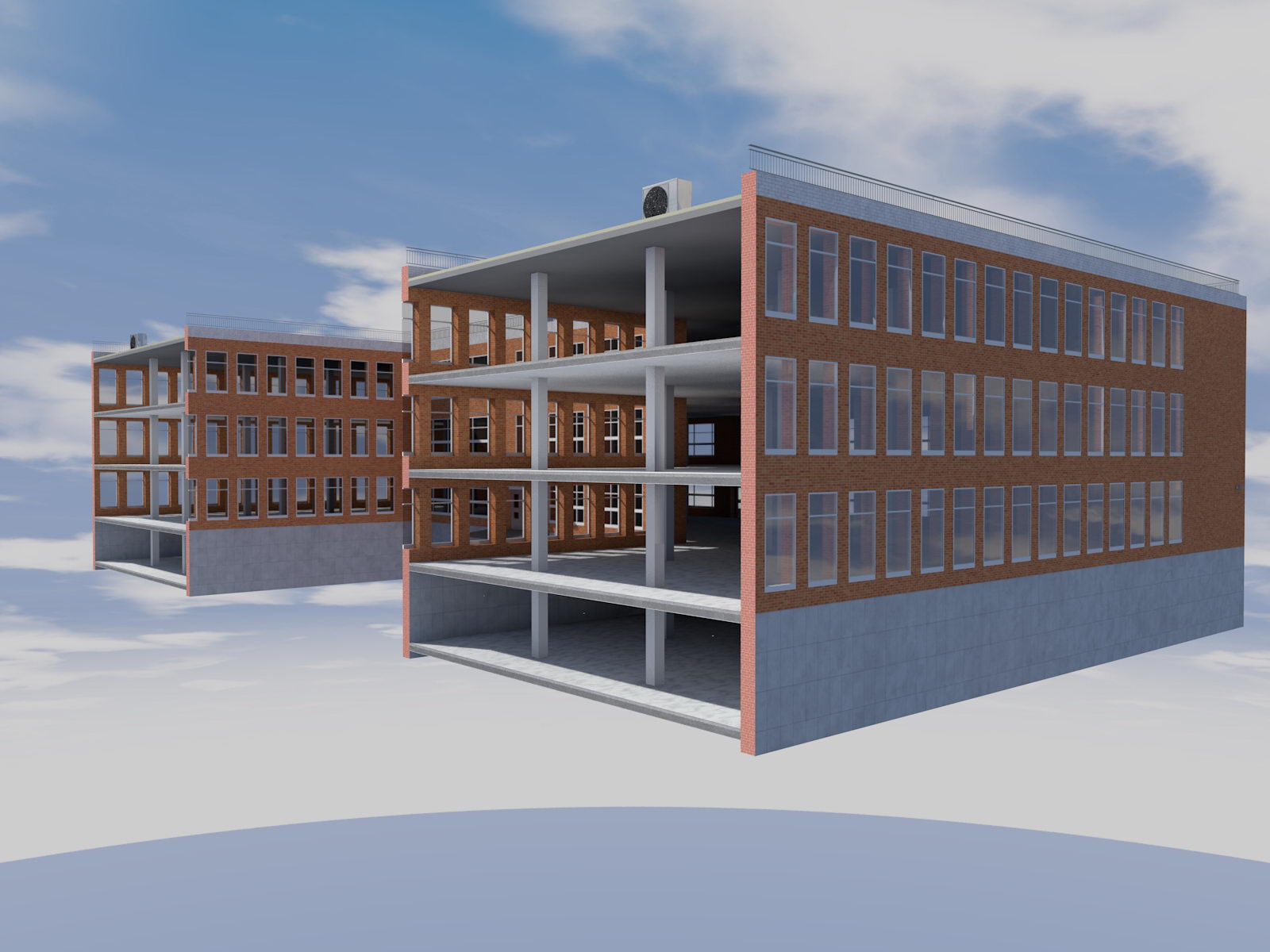

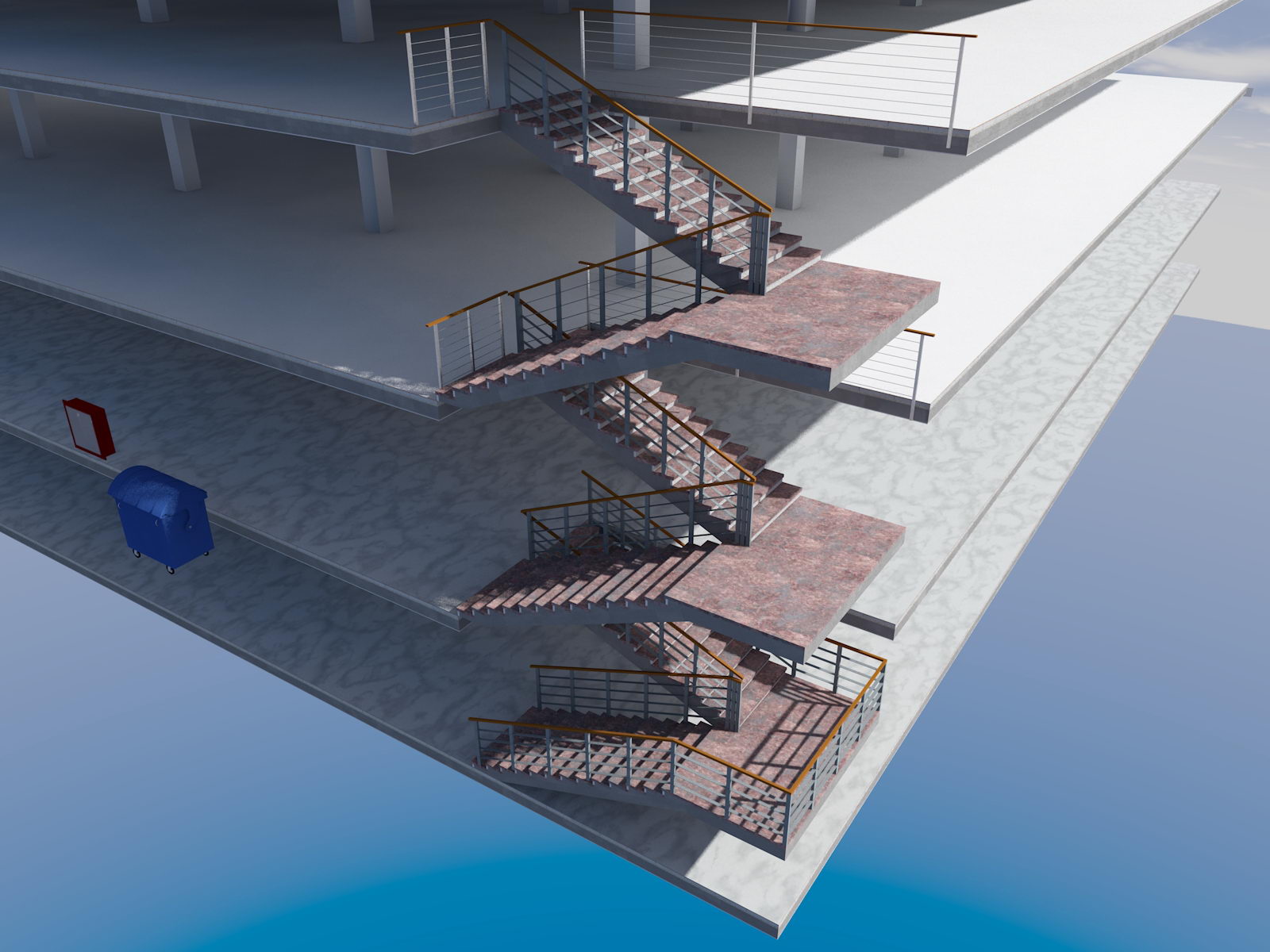

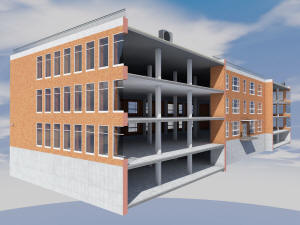

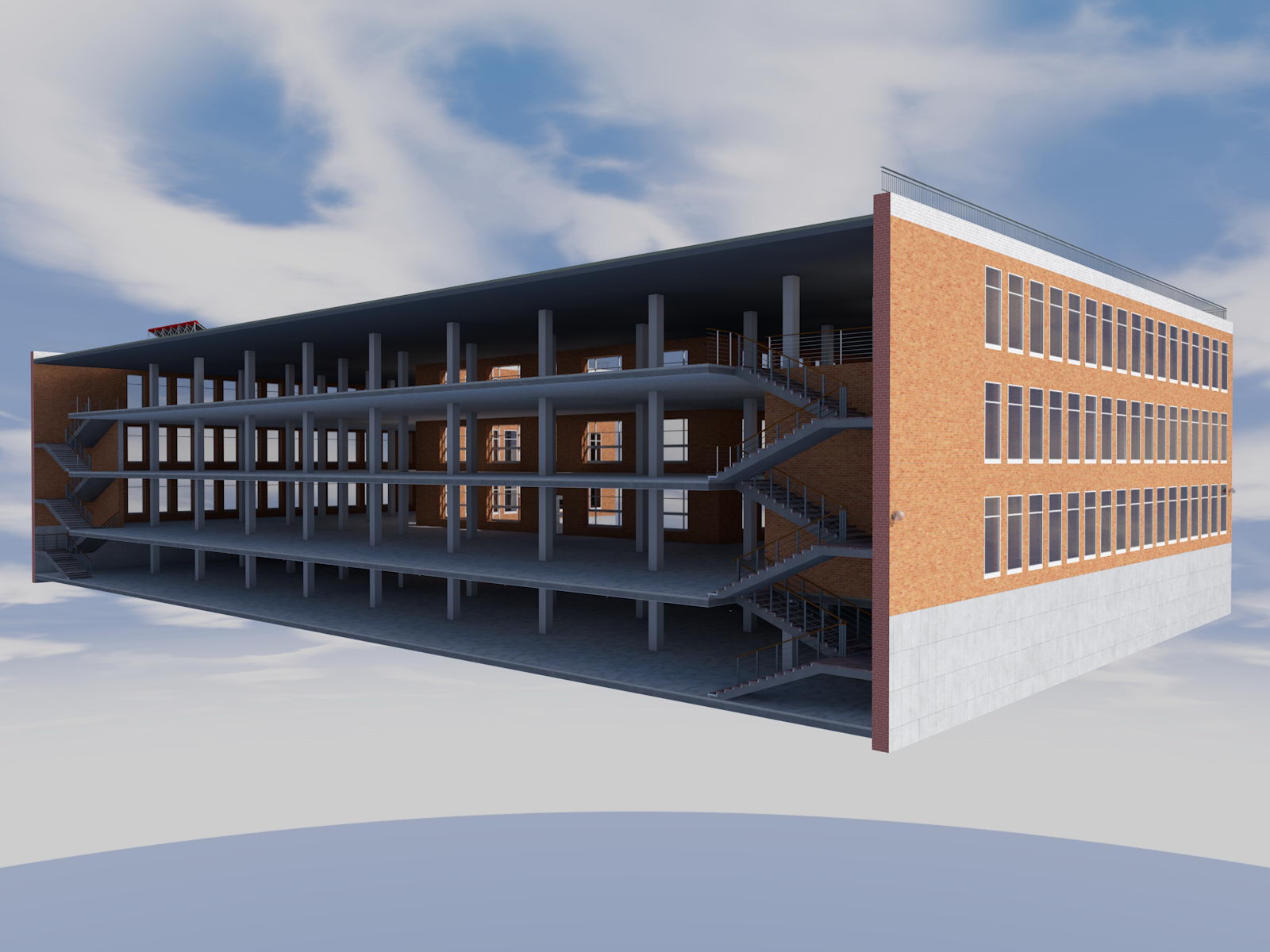

Разрез офисного здания

План крыши офисного здания



Разрез офисного здания



Разрез офисного здания

Разрез офисного здания

Разрез офисного здания



Разрез офисного здания



Разрез офисного здания

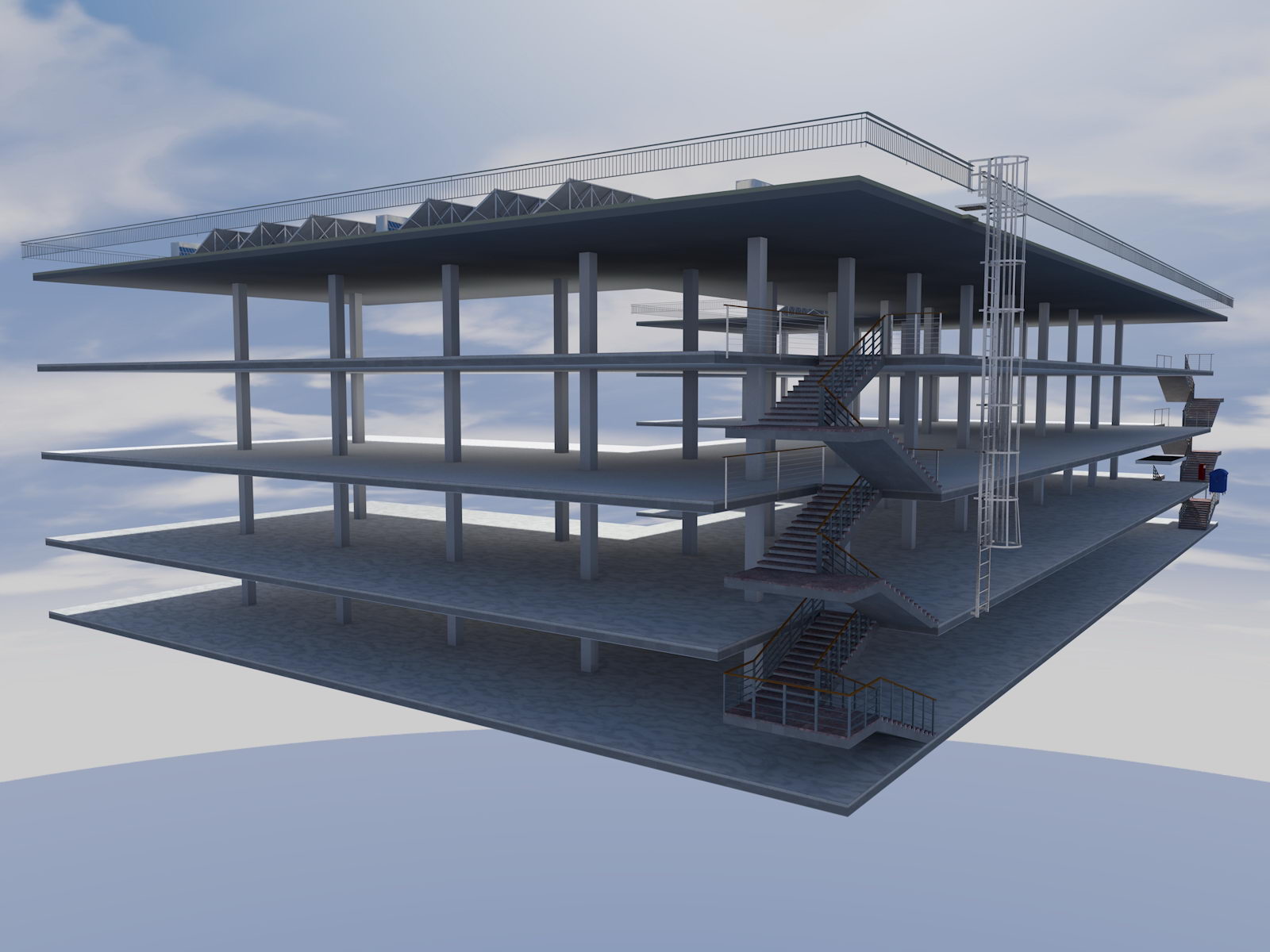

Каркас офисного здания

Разрез офисного здания



Каркас офисного здания

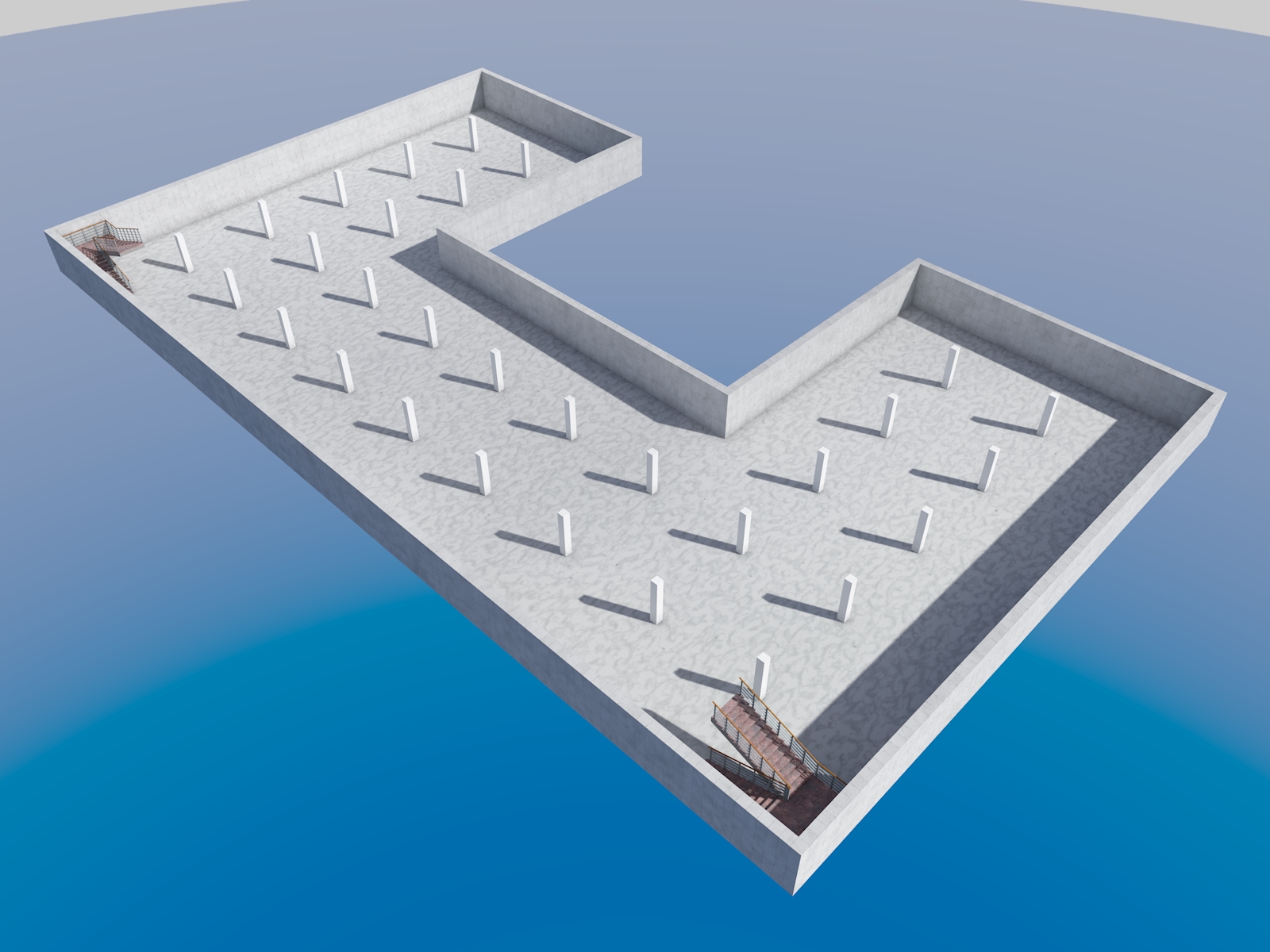

План подвала офисного здания

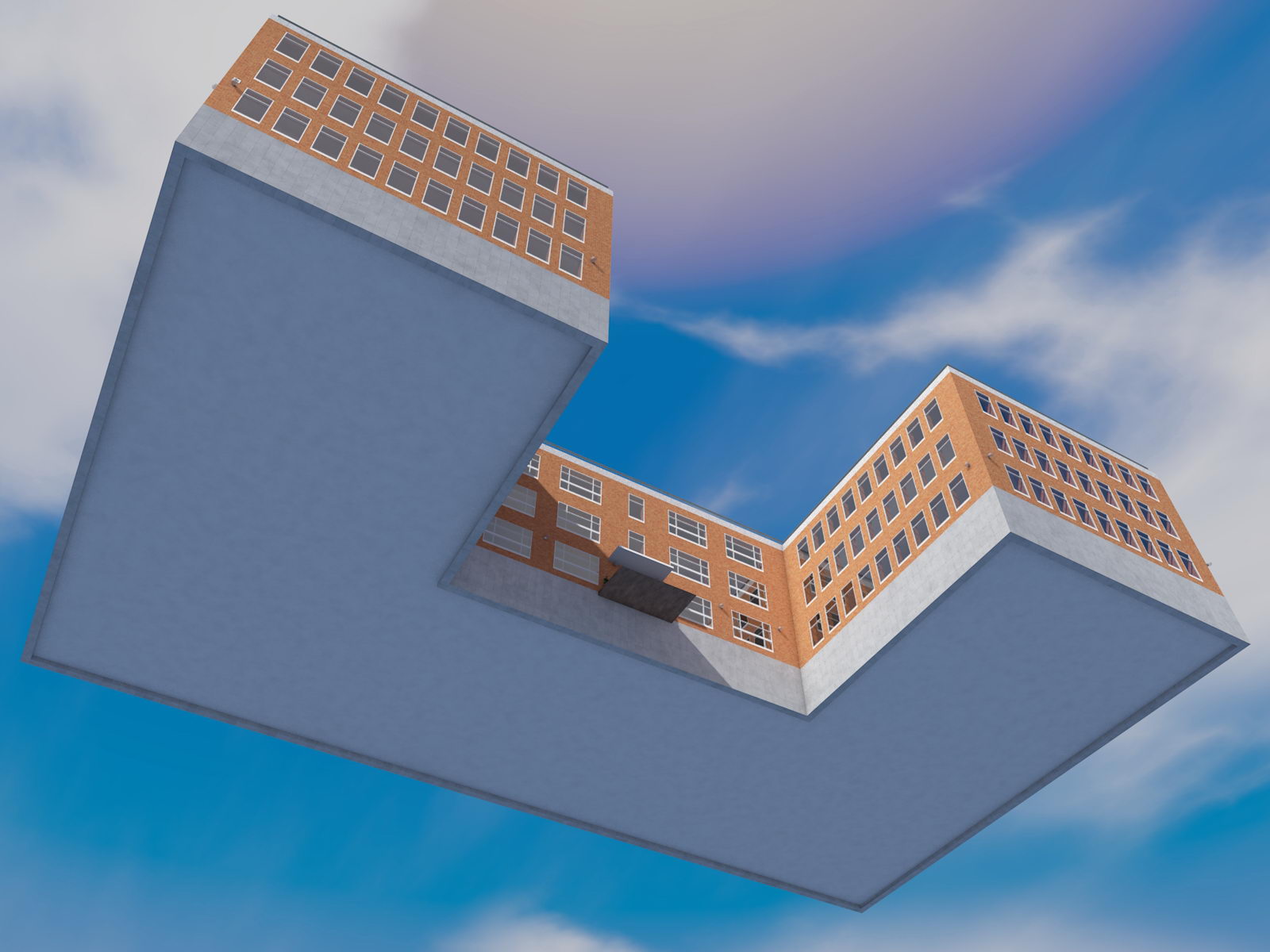

Вид фундамента офисного здания

План подвала офисного здания



Вид фундамента офисного здания



Колодцевая кладка стены

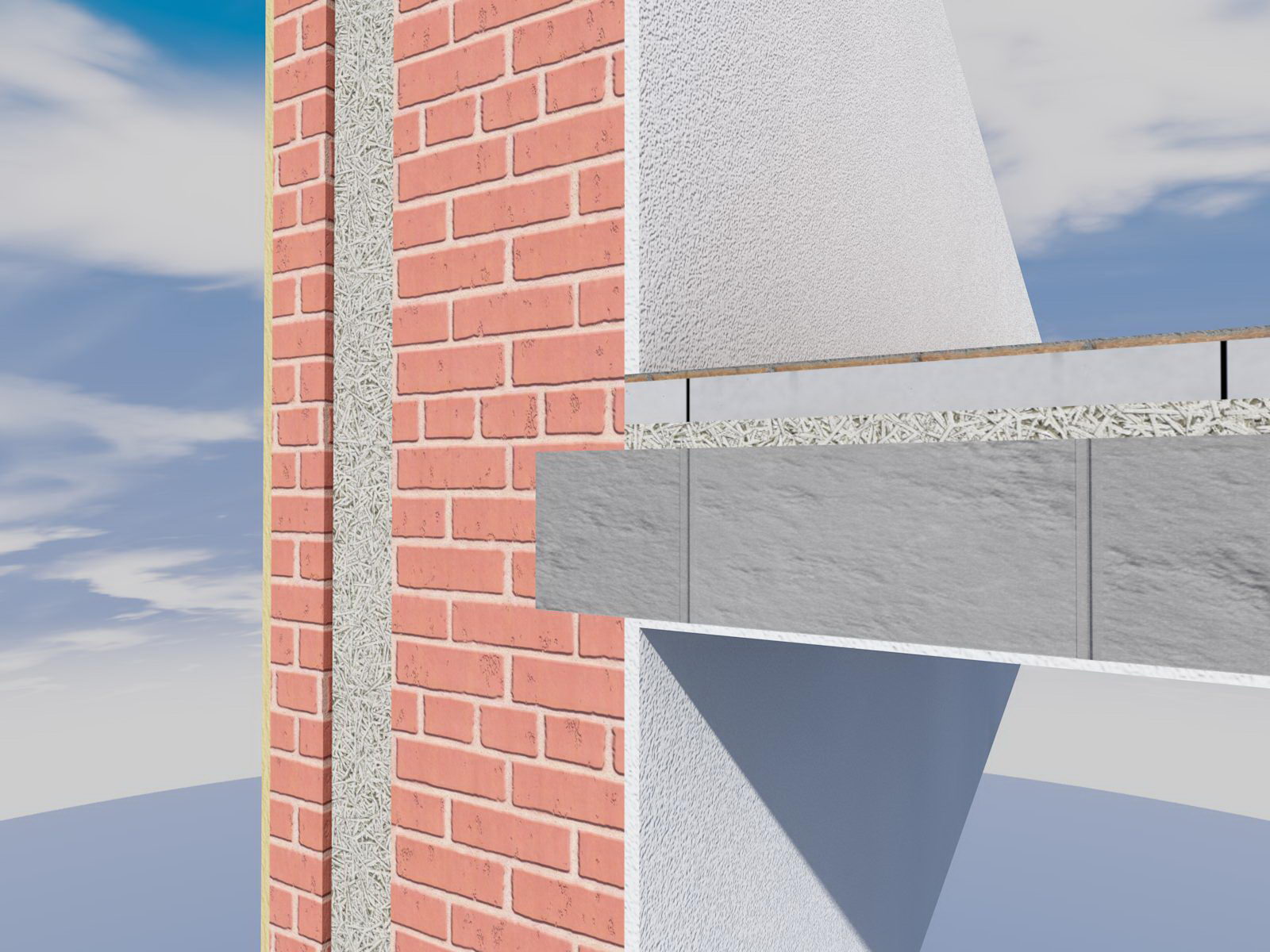

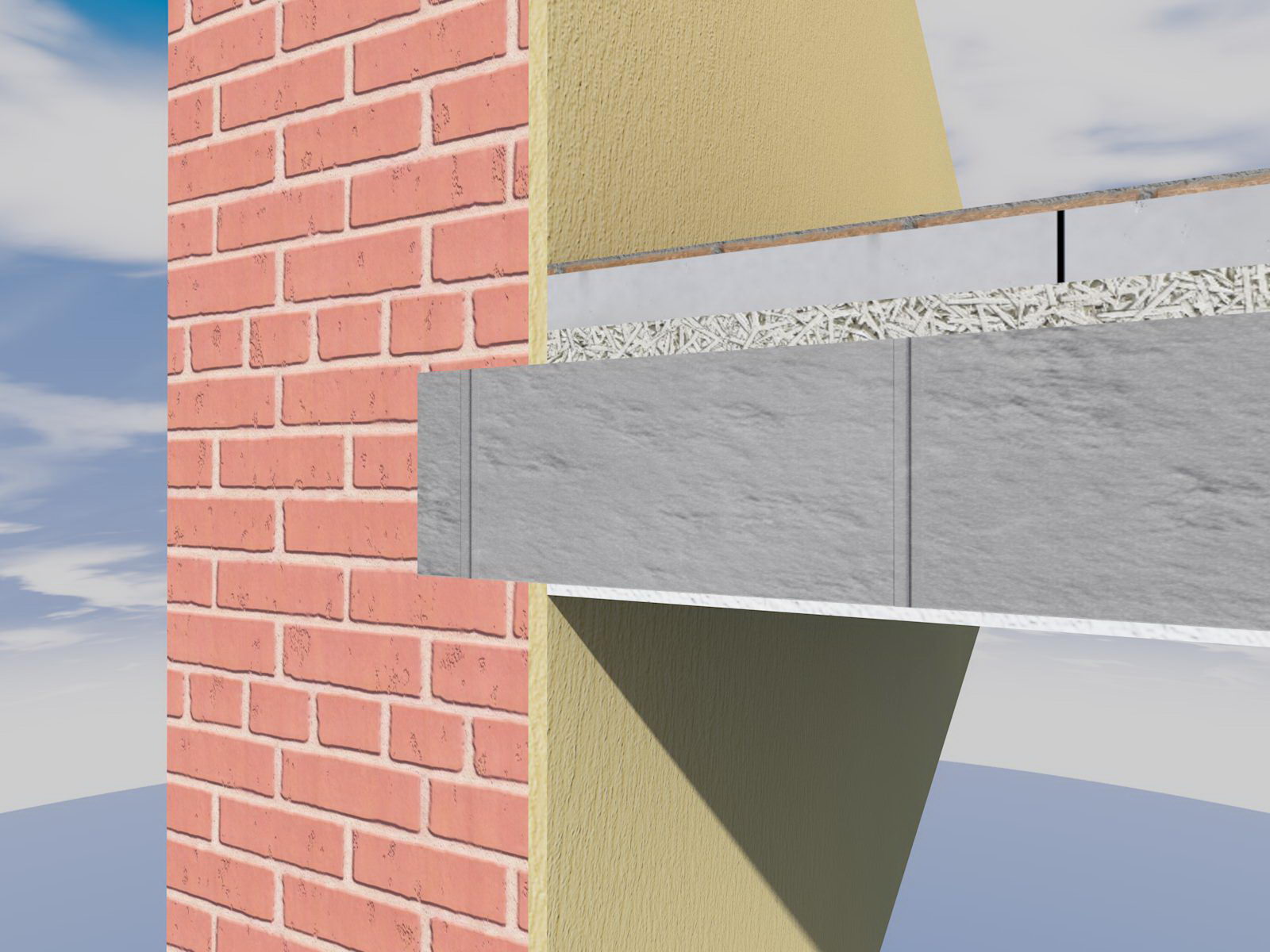

Пересечение перекрытия со стеной

Колодцевая кладка стены

Пересечение перекрытия со стеной







Наименование

Площадь, м.кв.

Состав эскизного проекта (ЭП)

Состав рабочего проекта (РП)

Примечание

Общая

Подвала

Проект четырехэтажного  офисного здания

5960

3150

Краткая пояснительная записка с описанием основных характеристик офисного здания.

3D цветные изображения офисного здания – 14 видов.

Планы каждого этажа.

Фасады офисного здания – 4 вида.

Разрезы офисного здания – 4 вида.

План кровли.

План подвала.

Архитектурные и конструктивные решения разрабатываются и оплачиваются по отдельному договору и техническому заданию.



Состав раздела "Архитектурные решения" (в соответствии с ГОСТ 21.501-93):
Титульный лист.
Общие данные, пояснительная записка.
Генплан.
Планы этажей.
План кровли.
Фасады.
Фрагменты фасадов.
Спецификация элементов отделочных материалов фасадов.
Разрезы (с указанием высотных отметок, материалов ограждающих конструкций здания).
Узлы по разрезам.
Внутренние лестницы (с привязкой в плане и по вертикали).
Крыльца и террасы (с привязкой в плане и по вертикали).
Вентиляционные каналы.
Ведомость заполнения оконных и дверных проемов.
Ведомость полов.

Сроки передачи

заказчику ЭП - электронно в течении семи дней после получения  100% предоплаты.

Для разработки РП нужны

инженерно-геологические изыскания

площадки строительства.





Общая площадь офисного здания указана без учета площади подвала высотой 3,0 м.

Состав эскизного проекта офисного здания может незначительно уточняться по взаимному согласованию сторон.

Состав рабочего проекта офисного здания оговаривается индивидуально.

  • Все рисунки передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта офисного здания, в т.ч. создание и раскрутка официального сайта проекта, и по услуги по строительству и т.д.

Эскизный проект четырехэтажного офисного здания выполнен в соответствии с заданием Заказчика и требованиями СНиП и предназначен для строительства как в России, так и иных климатических условиях и иных странах.
Архитектурно-строительные решения для строительства в Московской области разработаны для следующих условий:

  • Ориентировочный срок службы не менее 50 лет (3 класс).

  • Класс ответственности здания - 2.

  • Расчетная зимняя температура по климатическому району II, согласно СП 131.13330.2012:

    • наиболее холодной пятидневки -32° С;

    • наиболее холодных суток -36° С;

    • абсолютная минимальная температура воздуха, -42 °С.

  • Нормативный скоростной напор ветра по I району согласно СП 20.13330.2016 - 23 кгс/кв.м.(0,23 кПа);

  • Нормативная снеговая нагрузка по III району согласно СП 20.13330.2016 - 100 кг/кв.м. (1.00 кПа);

  • Степень огнестойкости зданий - 3 (СП 2.13130.2012).

  • Зона влажности - нормальная.

  • Сейсмоустойчивость - не более 5 баллов.

Архитектурно-планировочное решение разработано в соответствии со:

СП 118.13330.2012 "Общественные здания и сооружения".

СП 2.3.5.669-97 Временные санитарные правила для оптовых продовольственных рынков.





Инвестиционный паспорт проекта четырехэтажного офисного здания

Пояснительная записка к проекту четырехэтажного офисного здания









Примечание

  • По желанию возможна разработка 3D поэтажных планов каждого этажа полностью или фрагментарно.

  • Рекомендуется заказ разработки 3D интерьера помещений коммерческих помещений

  • На стадии эскизного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должна решать данный рынок.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку эскизного проекта офисного здания.



Основные возможные варианты компоновки и доработки базового варианта проекта многофункционального четырехэтажного офисного здания:

  • Многочисленные варианты планировок этажей.

  • Доработка проекта для строительства в любых климатических условиях.

  • Многочисленные варианты колористики здания.

  • Изменение площади и внешнего вида основного входа.

  • Доработка подвала, увеличения его площади и функционального назначения.

  • Доработка внутренней геометрии и дизайна окон.

  • Изменение фасадов дома и парадной группы.

  • Любые иные пожелания заказчика, с учетом базовых архитектурно-конструктивных решений офисного здания.

Варианты компоновки и доработки проекта выполняются на основе технического задания заказчика и по предоплате работ.





Технические характеристики дома
(уточняются по результата инженерно-геологических исследований, исходных данных об условиях эксплуатации и пожеланий заказчика)

Фундаменты – железобетонная плита с опорой на ленточный фундамент 600 мм.

Перекрытия – железобетонные плиты толщиной 220 мм.


Наружные стены подземной части – железобетонные панели толщиной 500 мм с внутренним слоем утеплителя из пенополистирола толщиной 100 мм.
Наружные стены – толщиной 500 мм.

Внутренние стены – кирпичные или железобетонные панели толщиной 300 - 500 мм.
Вентиляционные блоки – железобетонные панели толщиной 300 мм.
Санузлы – сборные из гипсобетонных перегородок и сантехкабины заводского изготовления.
Окна – двухкамерный стеклопакет в одинарном переплете ПВХ
Система отопления – состоит из стальных водогазопроводных труб по ГОСТ 3262-75* и стальных электросварных труб по ГОСТ 10704-1.

Нагревательные приборы – чугунные радиаторы. Теплоносителем является горячая вода с параметрами 95-70*С.
Вентиляция – приточно-вытяжная с естественным побуждением и принудительная;
Теплоснабжение - схема теплоснабжения закрытая.

Сети запроектированы из стальных электросварных труб по ГОСТ 10705-80 для системы теплоснабжения, стальные водогазопроводные оцинкованные по ГОСТ 3262-75*ДЛ системы ГВС.

Водоснабжение – источником водоснабжения является существующий квартальный водопровод.

Для обеспечения требуемого напора проектом предусмотрена насосная установка.

Для учета водопотребления на вводе в здание запроектирован водомерный узел со счетчиком.

Предусмотрен учет водопотребления счетчиками.

Проектом предусмотрены раздельные системы хозяйственно-питьевого и противопожарного водоснабжения. Приготовление горячей воды осуществляется в котельной, температура горячей воды составляет 60-40 °С.

Проектом предусмотрены системы хозяйственно-бытовой, дождевой канализации и дренаж из приямков;
Электроснабжение – I и II категории надежности.

Проектом предусмотрено устройство рабочего, аварийного, эвакуационного и ремонтного освещения.

Для освещения помещений предусмотрены светильники с энергосберегающими лампами. Напряжение рабочего, аварийного и эвакуационного освещения ~220 В;
Пожарная сигнализация – подсистема пожарной сигнализации предусматривает установку автономных дымовых пожарных извещателей в помещениях здания, кроме санузлов и «мокрых» помещений.

Пожарные извещатели предназначены для выдачи звуковых и световых сигналов при предельном пороге задымления помещения.





Для заказа приобретения ЭП, РП, или заказа проекта многофункционального офисного здания свяжитесь с нами любым удобным для Вас способом, указанном на сайте.
