Готовый проект четырехэтажного офисного здания

Оптимальное решение для предприятий любого бизнеса.





Проект офисного здания разработан для строительства в условиях как плотной городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.







Проект четырехэтажного офисного здания

Проект четырехэтажного офисного здания

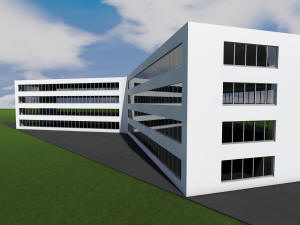

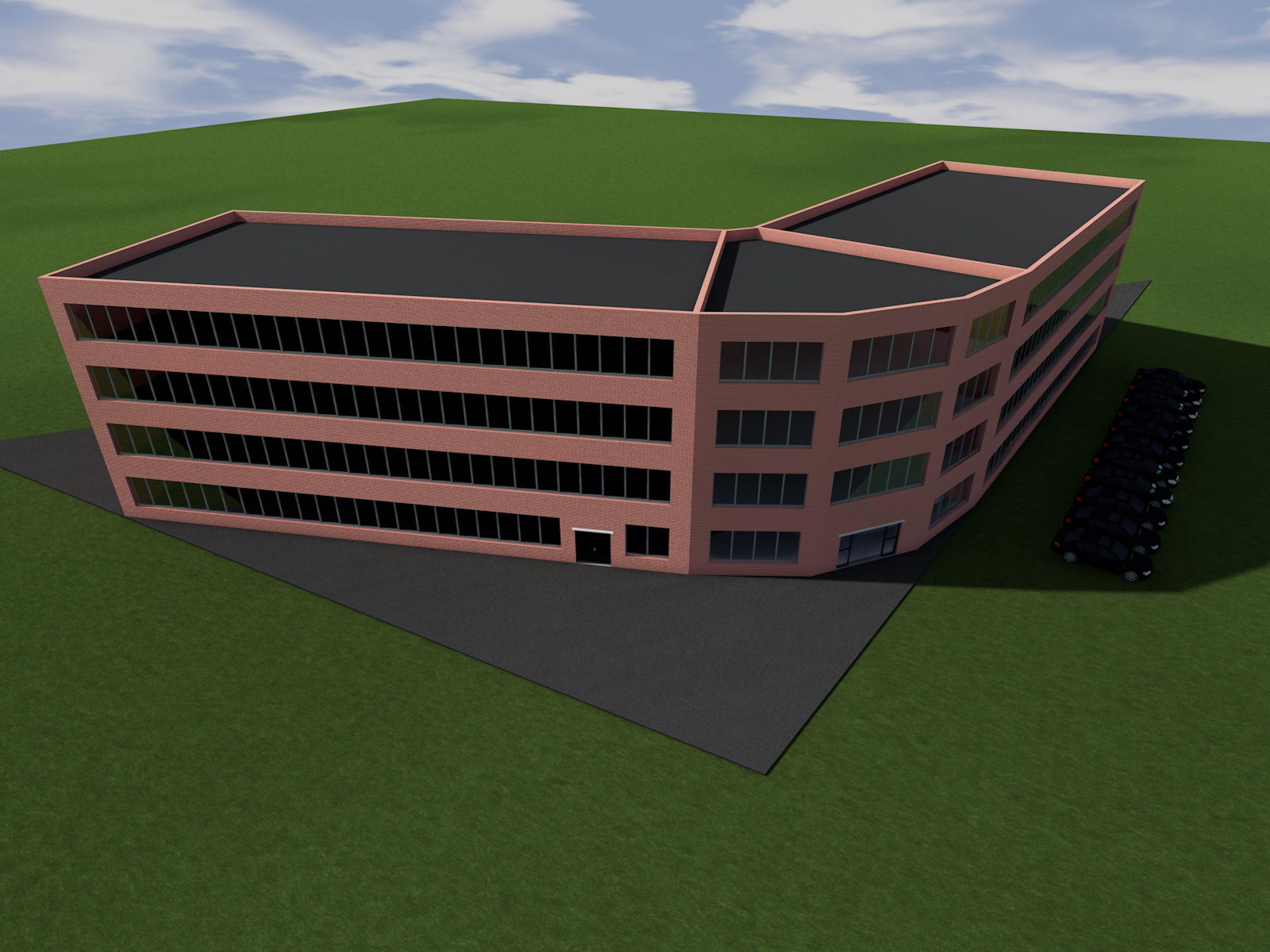

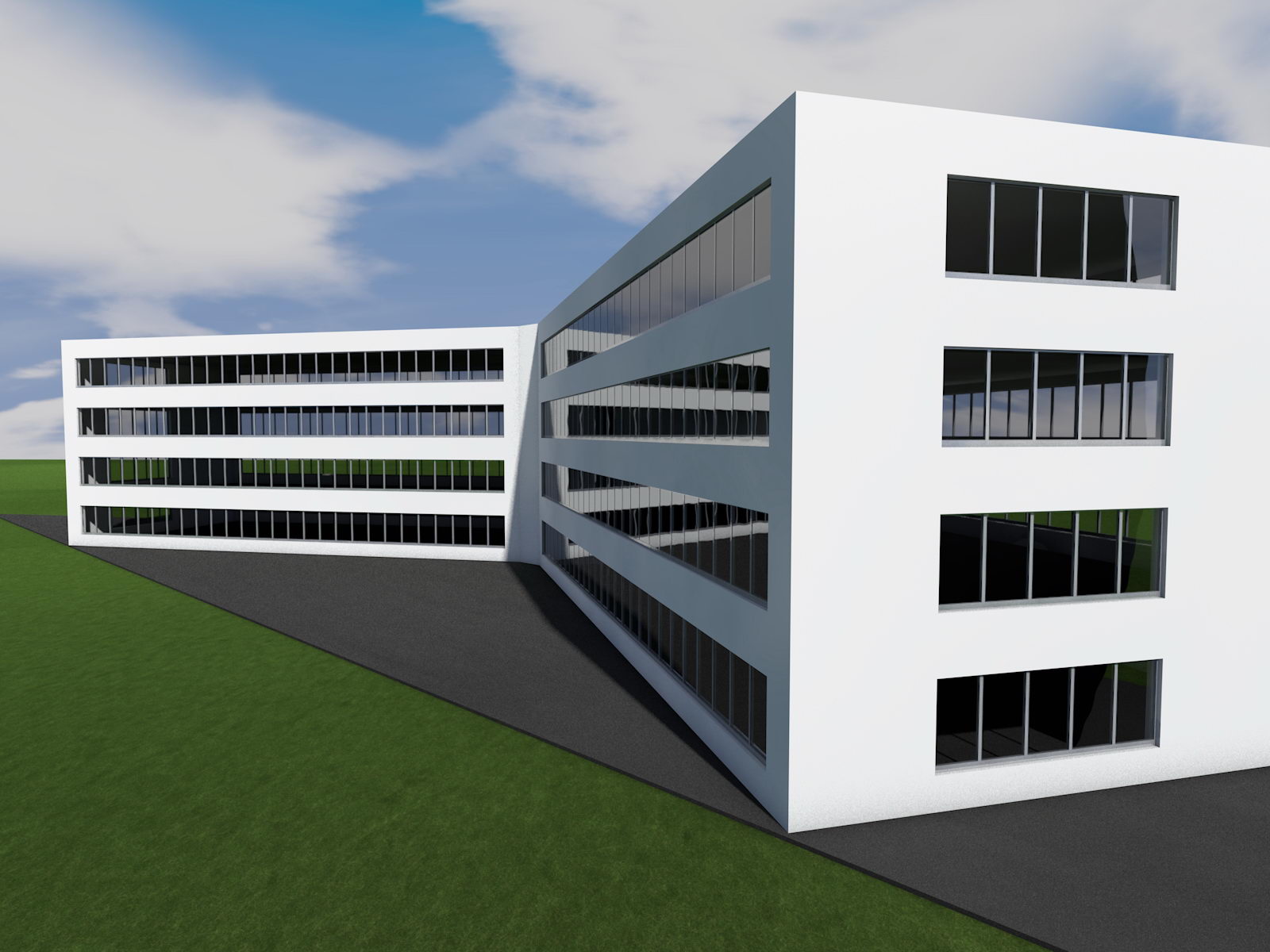

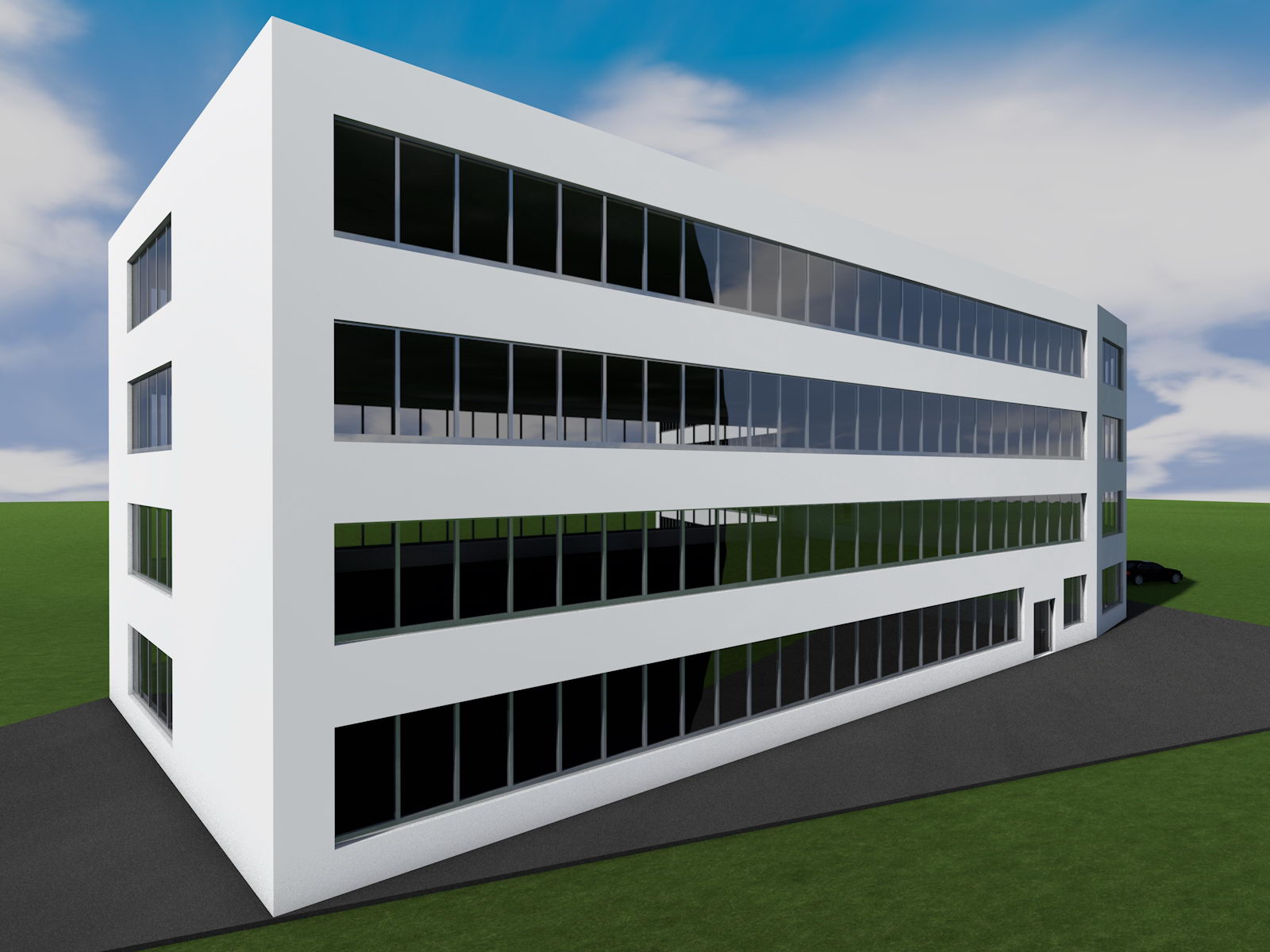

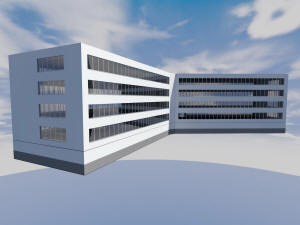

Общий вид офисного здания

Общий вид офисного здания

Общий вид офисного здания



Общий вид офисного здания

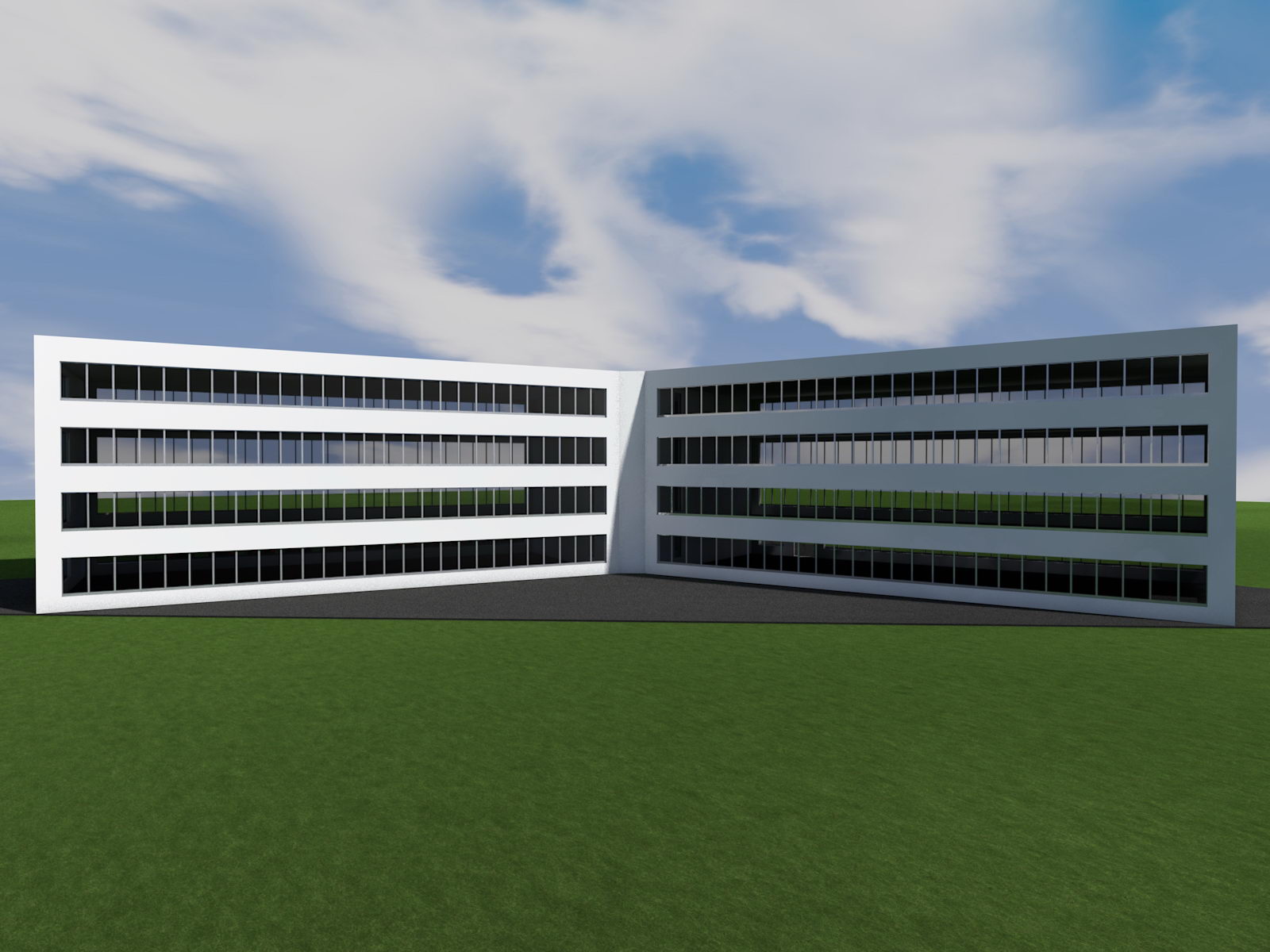

Задний фасад офисного здания

Общий вид офисного здания

Задний фасад офисного здания



Общий вид офисного здания



Проект офисного здания

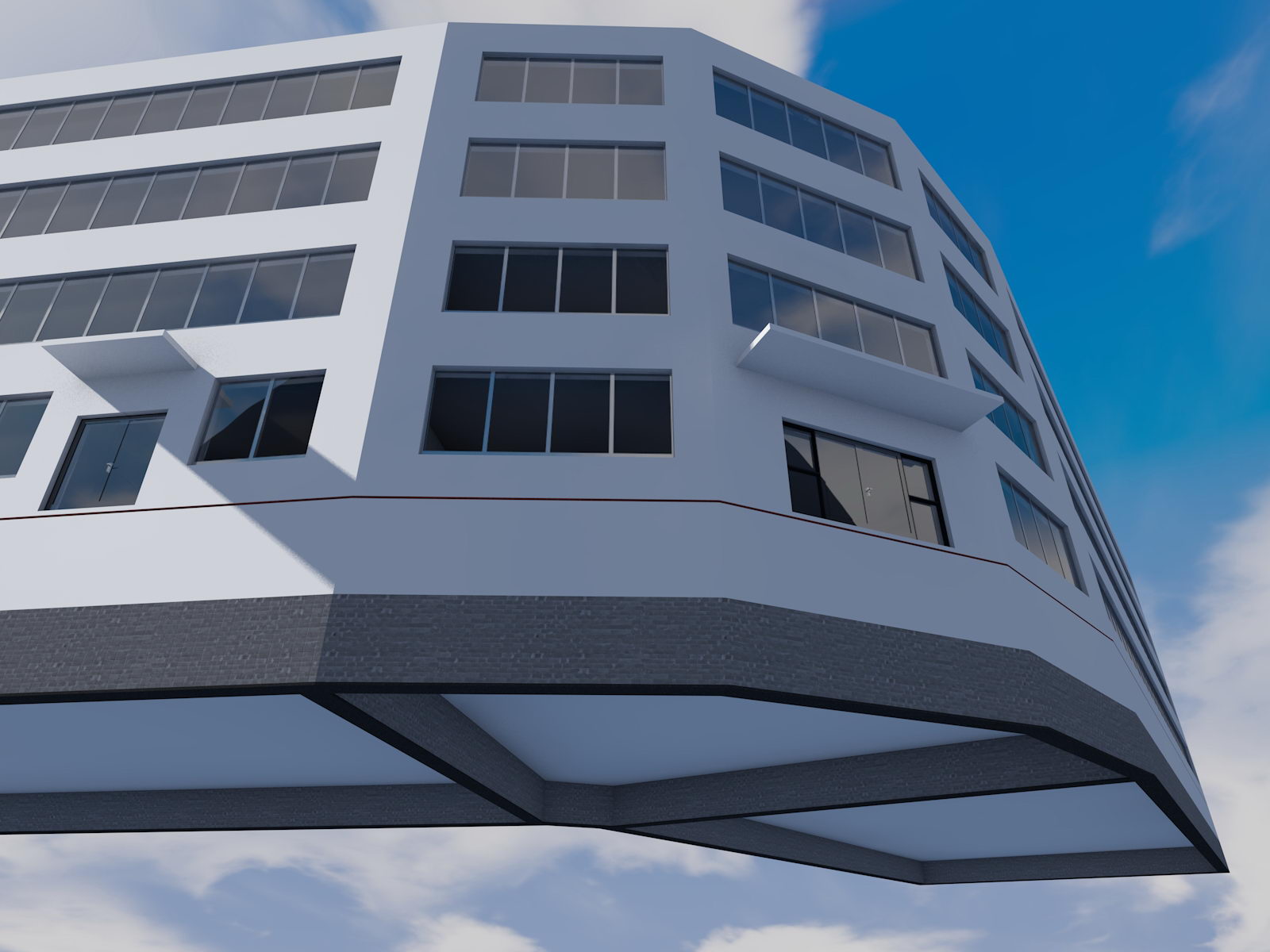

Фрагмент фундамента офисного здания

Проект офисного здания



Фрагмент фундамента офисного здания

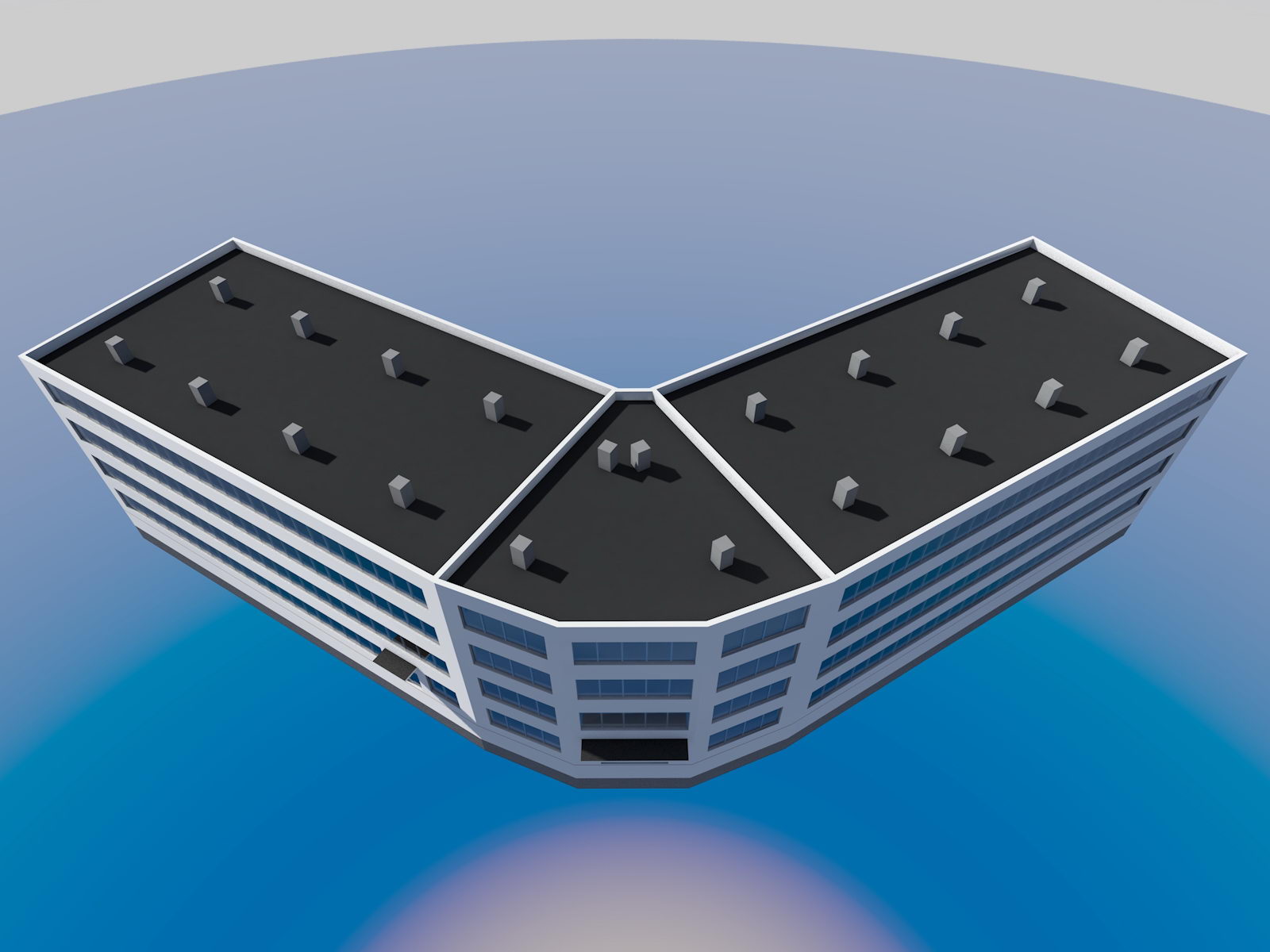

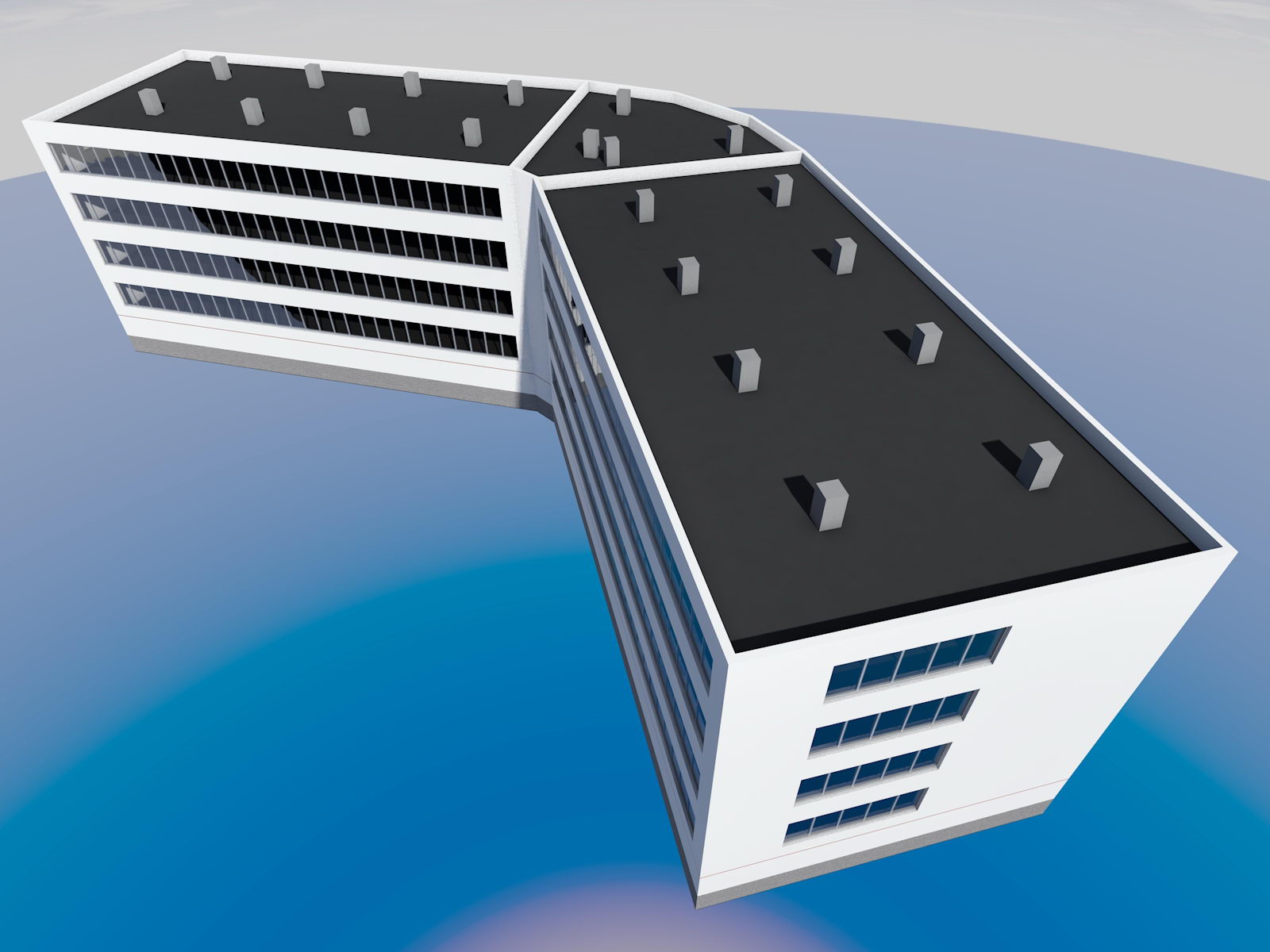

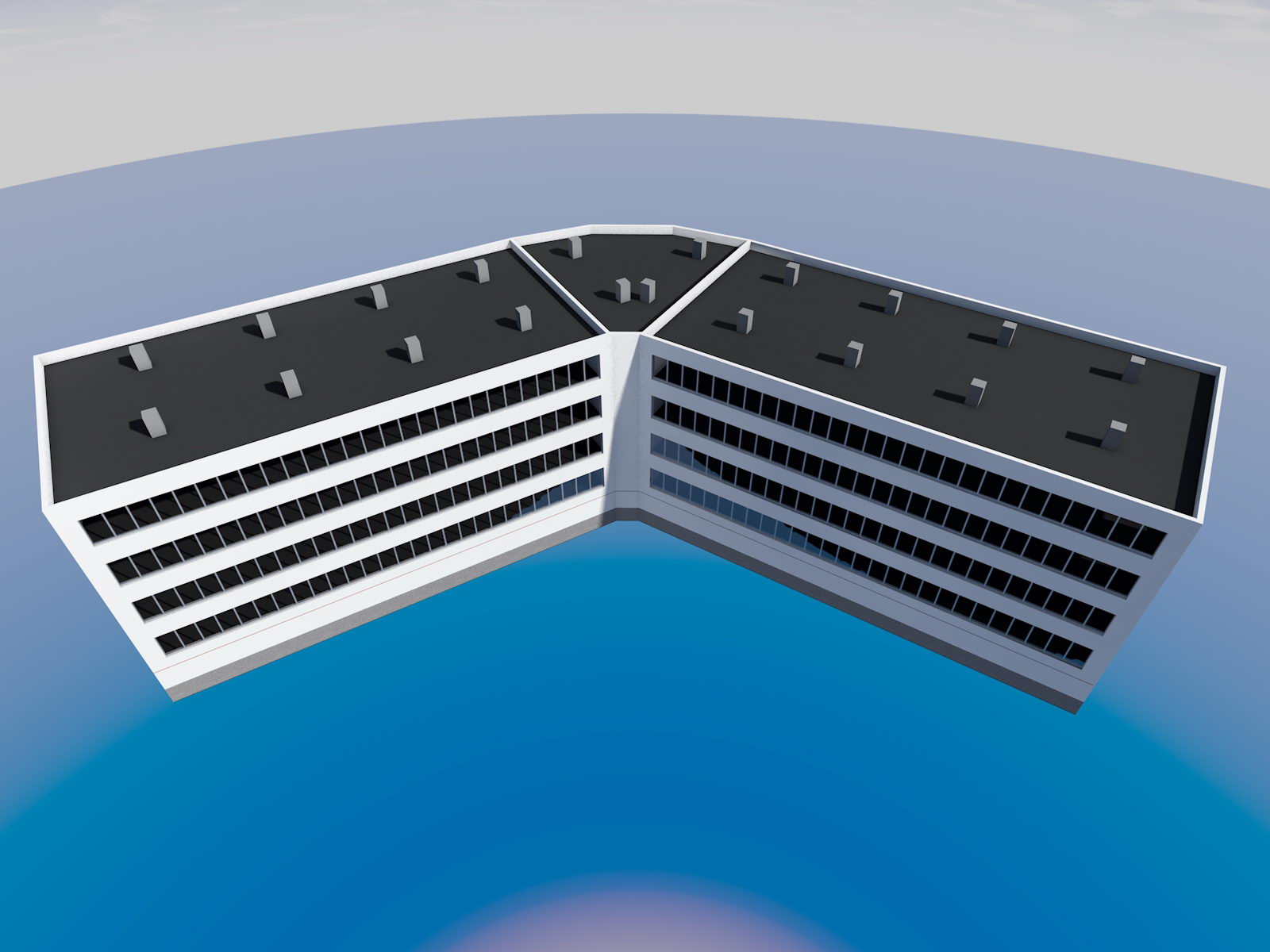

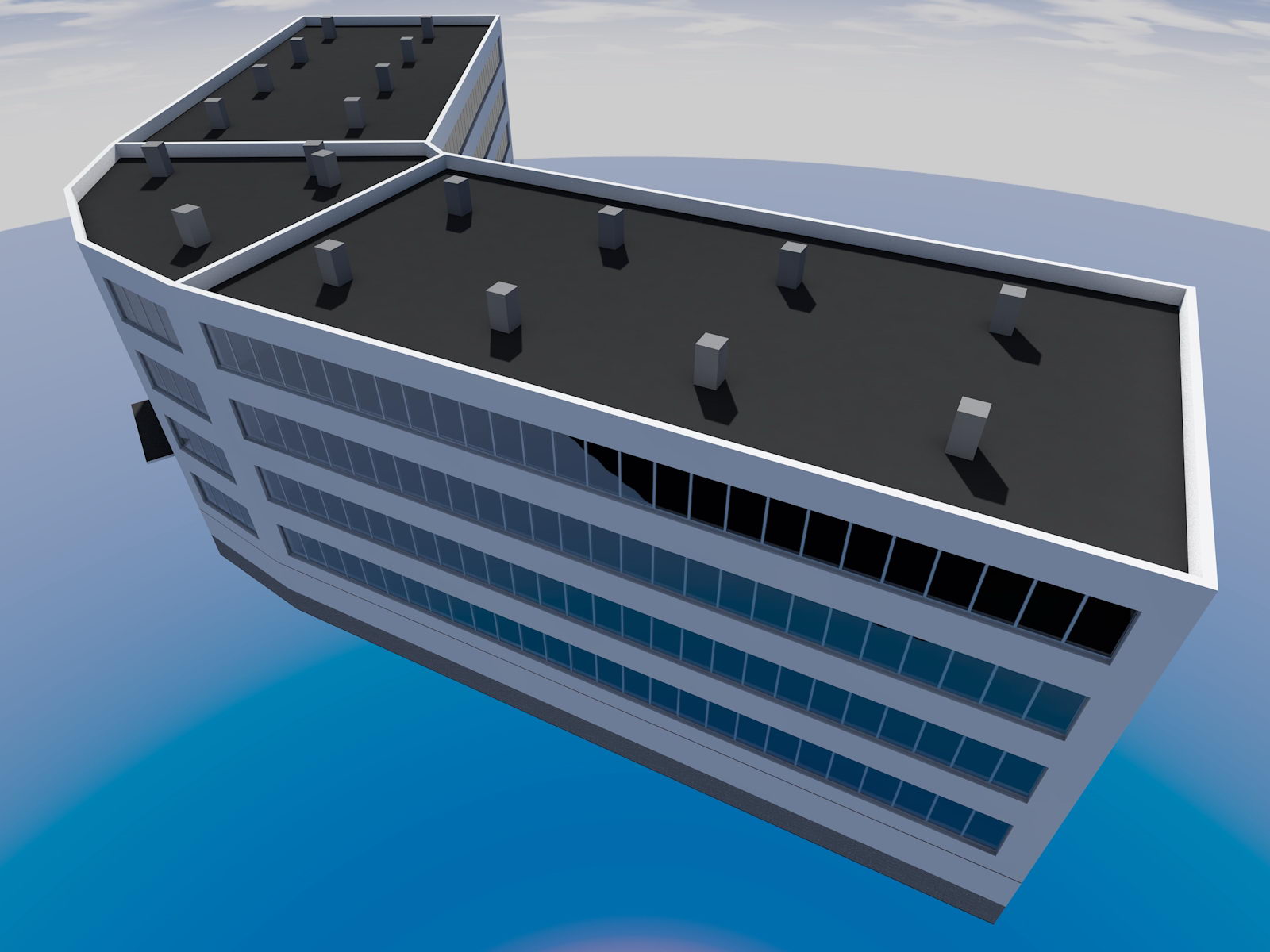

Вид крыши офисного здания

Вид крыши офисного здания

Вид крыши офисного здания



Вид крыши офисного здания

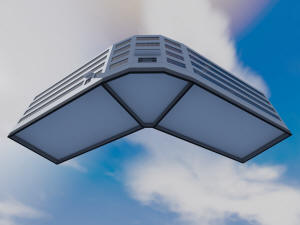

Вид фундамента офисного здания

Вид крыши офисного здания

Вид фундамента офисного здания



Вид крыши офисного здания



Вид крыши офисного здания

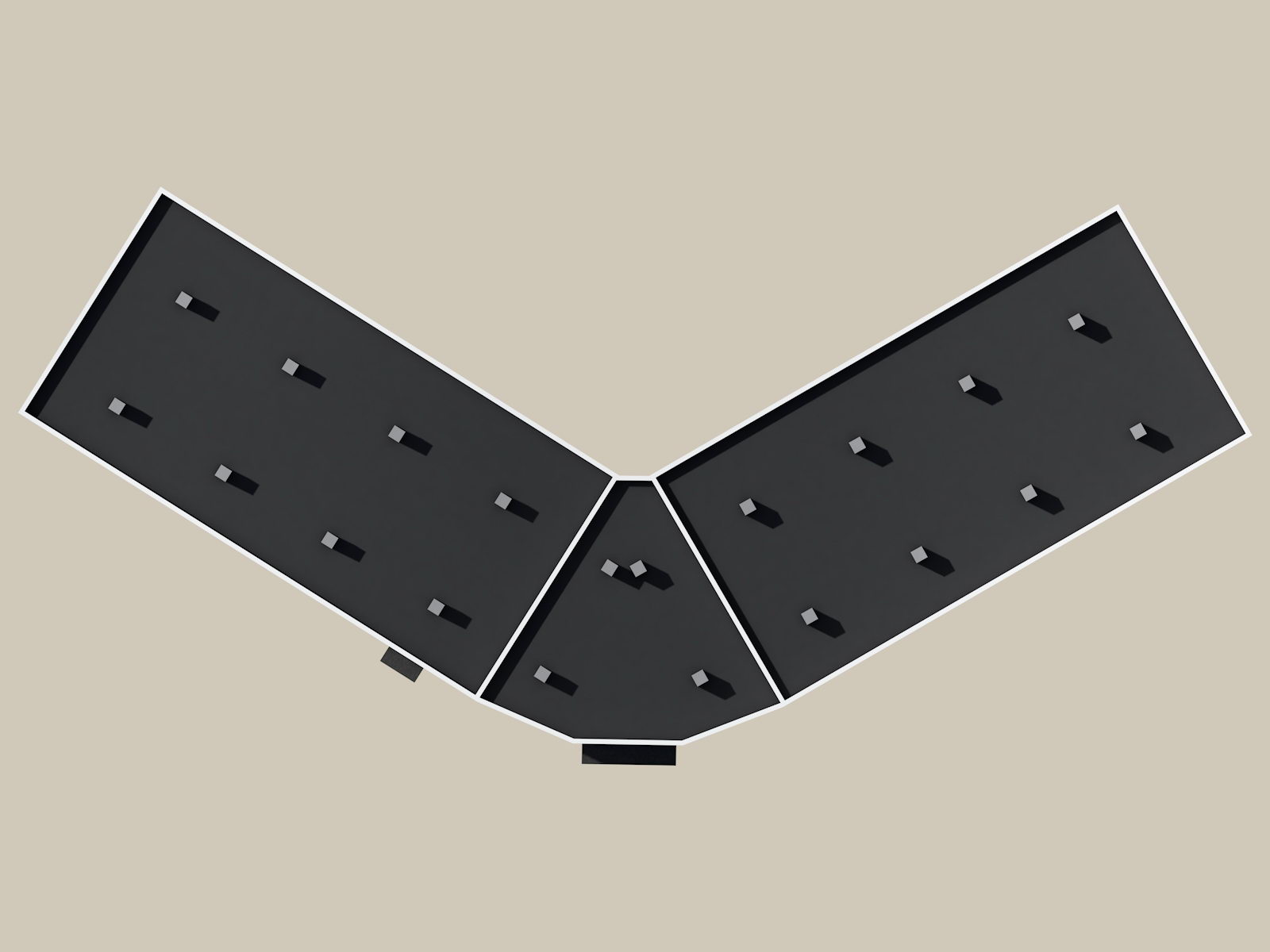

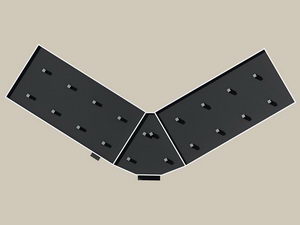

План крыши офисного здания

Вид крыши офисного здания

План крыши офисного здания







Наименование

Площадь, м.кв.

Состав эскизного проекта (ЭП)

Состав рабочего проекта (РП)

Примечание

Общая

Офисов

Проект 2-х этажного  офисного здания с паркингом на первом этаже

4800,0

3900,0

Краткая пояснительная записка с описанием основных характеристик дома.

3D цветные изображения дома – 12 видов.

Поэтажные планы подвала и каждого этажа.

Фасады дома – 4 вида.

Разрез дома - 3 вида.

План кровли.

Архитектурная часть, конструктивная часть, раздел водопровода и канализации, вентиляция через вентканалы в стенах с выводом на крышу.

Разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи

заказчику ЭП - электронно в течении семи дней после получения  100% предоплаты.



Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.

Для разработки РП нужны инженерные изыскания площадки строительства:

- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.



Общая площадь дана без учета площади подвала высотой 1,8 м.



Состав эскизного проекта может незначительно уточняться по взаимному согласованию сторон.

Состав рабочего проекта оговаривается индивидуально.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта, и по продаже недвижимости и т.д.

Эскизный проект четырехэтажного офисного здания выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как в Московской области, так и иных климатических условиях.


Архитектурно-планировочное решение офисного здания разработано в соответствии и с учетом:

  • СП 44.13330.2011 "Административные и бытовые здания";

  • СП 118.13330.2012 "Общественные здания и сооружения";

  • СП 160.1325800.2014 "Здания и комплексы многофункциональные. Правила проектирования";

  • СП 31-107-2004 "Архитектурно-планировочные решения многоквартирных жилых зданий";

  • СП 30-102-99 "Планировка и застройка территорий малоэтажного жилищного строительства";

  • СП 42.13330.2016 "Градостроительство. Планировка и застройка городских и сельских поселений";

  • СП 48.13330.2011 "Организация строительства";

  • СП 53.13330.2011 "Планировка и застройка территорий садоводческих (дачных) объединений граждан, здания и сооружения";

  • СП 64.13330.2017 "Деревянные конструкции. Актуализированная редакция СНиП II-25-80";

  • СП 28.13330.2017 "Защита строительных конструкций от коррозии";

  • СП 31-105-2002 "Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом";

  • СП 275.1325800.2016 "Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции";

  • СП 131.13330.2012 "Строительная климатология";

  • СП 31-114-2004 "Правила проектирования жилых и общественных зданий для строительства в сейсмических районах";

  • СП 14.13330.2018 "Строительство в сейсмических районах";

  • Серия 0.00-2.96с Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие материалы для проектирования»;

  • Серия 0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для проектирования");

  • СП 345.1325800.2017 "Здания жилые и общественные. Правила проектирования тепловой защиты";

  • СП 321.1325800.2017 "Здания жилые и общественные. Правила проектирования противорадоновой защиты";

  • СП 60.13330.2016 "Отопление, вентиляция и кондиционирование воздуха";

  • СП 15.13330.2012 Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81* (с Изменениями N 1, 2);

  • СП 327.1325800.2017 "Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта";

  • СП 47.13330.2016 "Инженерные изыскания для строительства. Основные положения";

    • СП 317.1325800.2017 "Инженерно-геодезические изыскания для строительства. Общие правила производства работ";

    • СП 11-105-97 "Инженерно-геологические изыскания для строительства";

    • СП 11-103-97 "Инженерно-гидрометеорологические изыскания для строительства";

    • СП 11-102-97 "Инженерно-экологические изыскания для строительства";

  • СП 82.13330.2016 "Благоустройство территорий";

  • СП 73.13330.2016 "Внутренние санитарно-технические системы зданий";

  • СП 68.13330.2017 "Свод правил Приемка в эксплуатацию законченных строительством объектов";

  • Постановление Правительства Российской Федерации от 25 января 2011 года N 18 "Об утверждении Правил установления требований энергетической эффективности для зданий, строений, сооружений и требований к правилам определения класса энергетической эффективности многоквартирных домов";

  • Постановление Правительства РФ от 14 апреля 2017 г. № 447 "Об утверждении требований к антитеррористической защищенности гостиниц и иных средств размещения и формы паспорта безопасности этих объектов";

  • Федеральный закон "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" от 23.11.2009 N 261-ФЗ;

  • ГОСТ Р 51631-2008 “Лифты пассажирские. Технические требования доступности, включая доступность для инвалидов и других маломобильных групп населения”;

  • ГОСТ Р 52382-2010 “Лифты пассажирские. Лифты для пожарных”;

  • ГОСТ 33984.1-2016 (EN 81-20:2014) "Лифты. Общие требования безопасности к устройству и установке. Лифты для транспортирования людей или людей и грузов";

  • ГОСТ 21.501-2011 "Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений";

  • ГОСТ 21.201-2011 "Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций";

  • ГОСТ 2.305-2008 "Единая система конструкторской документации. Изображения - виды, разрезы, сечения".

Подробнее о проекте офисного здания:



Инвестиционный паспорт проекта четырехэтажного офисного здания

Пояснительная записка к проекту четырехэтажного офисного здания





Идеология дома

Настоящий архитектурный проект четырехэтажного офисного здания - удачное решение для тех, кто хотел бы вести бизнес в собственном офисе, заплатив за аренду намного меньше, чем за пользование, например, в таком же по площади и уровню сервиса офисе в высотном бизнес-центре в городе.

Выбранные конструктивно-технические решения в данном проекте обуславливают возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.

В данном проекте четырехэтажного офисного здания запроектирован паркинг общей площадью около 150 кв.м. с 4 въездами.

Проектная документация подлежит обязательному прохождению экспертизы.

Проект рекомендован для строительства на участке земли имеющего форму типа треугольника.

Возможно строительство в три этапа:

  1. Строительство одного из больших зданий.

  2. Строительство второго из больших зданий.

  3. Строительство третьего зданий, расположенного посередине.



Технические характеристики дома
(уточняются по результата инженерно-геологических исследований, исходных данных об условиях эксплуатации и пожеланий заказчика).

Фундамент – железобетонная плита или железобетонная плита с ребрами жесткости вниз.

Перекрытия – монолитные железобетонные плиты толщиной 200 мм.
Наружные стены подземной части – цокольные керамзитобетонные панели толщиной 500 мм с внутренним слоем утеплителя из пенополистирола толщиной 100 мм.
Наружные стены – толщиной 400 мм.

Внутренние стены – кирпичные или железобетонные панели толщиной 180 мм.
Перегородки –
монолитный железобетон, кирпич, гипсобетонные панели толщиной 180 мм. и стеклянные.
Лестничные марши – сборные железобетонные марши и площадки или монолитный железобетон.
Вентиляционные блоки – железобетонные панели толщиной 300 мм.
Санузлы – сборные из гипсобетонных перегородок и сантехкабины заводского изготовления.
Окна – двухкамерный стеклопакет в одинарном переплете ПВХ
Система отопления – состоит из стальных водогазопроводных труб по ГОСТ 3262-75* и стальных электросварных труб по ГОСТ 10704-1.

Нагревательные приборы – чугунные радиаторы. Теплоносителем является горячая вода с параметрами 95-70*С.
Вентиляция – приточно-вытяжная с естественным побуждением;
Теплоснабжение - схема теплоснабжения закрытая.

Сети запроектированы из стальных электросварных труб по ГОСТ 10705-80 для системы теплоснабжения, стальные водогазопроводные оцинкованные по ГОСТ 3262-75*ДЛ системы ГВС.

Водоснабжение – источником водоснабжения является существующий квартальный водопровод.

Для обеспечения требуемого напора проектом предусмотрена насосная установка.

Для учета водопотребления на вводе в здание запроектирован водомерный узел со счетчиком.

Предусмотрен учет водопотребления счетчиками.

Проектом предусмотрены раздельные системы хозяйственно-питьевого и противопожарного водоснабжения. Приготовление горячей воды осуществляется в котельной, температура горячей воды составляет 60-40 °С.

Проектом предусмотрены системы хозяйственно-бытовой, дождевой канализации и дренаж из приямков;
Электроснабжение – I и II категории надежности.

Проектом предусмотрено устройство рабочего, аварийного, эвакуационного и ремонтного освещения.

Для освещения помещений предусмотрены светильники с энергосберегающими лампами. Напряжение рабочего, аварийного и эвакуационного освещения ~220 В;
Пожарная сигнализация – подсистема пожарной сигнализации предусматривает установку автономных дымовых пожарных извещателей в помещениях здания, кроме санузлов и «мокрых» помещений.

Пожарные извещатели предназначены для выдачи звуковых и световых сигналов при предельном пороге задымления помещения.





Примечание

  • По желанию возможна разработка 3D поэтажных планов каждого этажа и подвала полностью или фрагментарно.

  • Рекомендуется заказ разработки 3D интерьера офисов и коммерческих помещений

  • На стадии архитектурного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должен решать данный комплекс.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку архитектурного проекта офисного центра.



Для приобретения или заказа проекта офисного центра свяжитесь с нами любым удобным для Вас способом, указанном на сайте.
