Уплотнение бетона







Колористический паспорт

Разработка 3D моделей зданий для колористического паспорта.





Виброуплотнение бетона фундамента и шаг переустановки вибратора четырехэтажного таунхауса с лифтом на 2 семьи

(План вибрации фундамента)





Готовый проект четырехэтажного таунхауса (два блокированных дома - дуплекс)

Готовый проект четырехэтажного таунхауса (два блокированных дома - дуплекс)

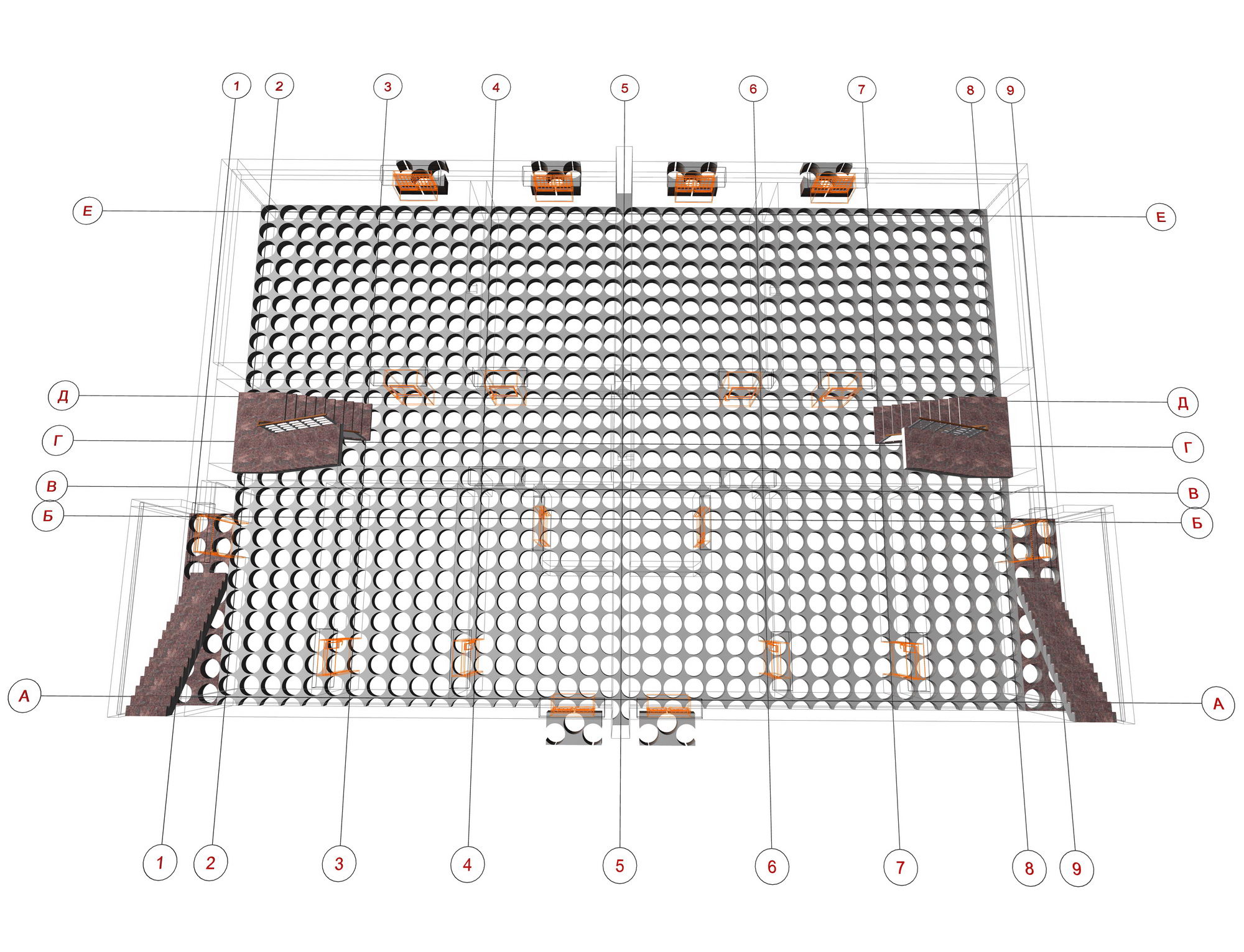

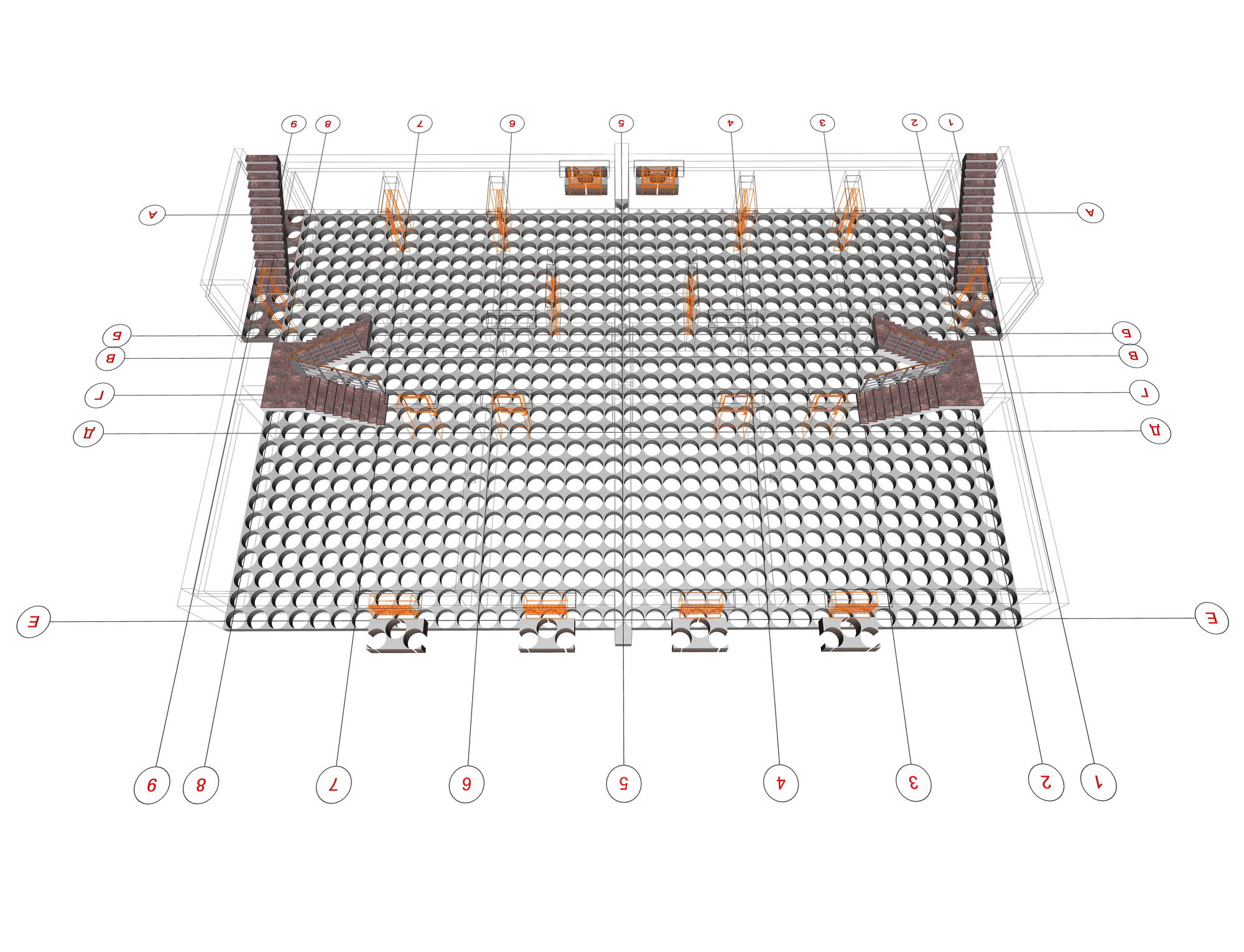

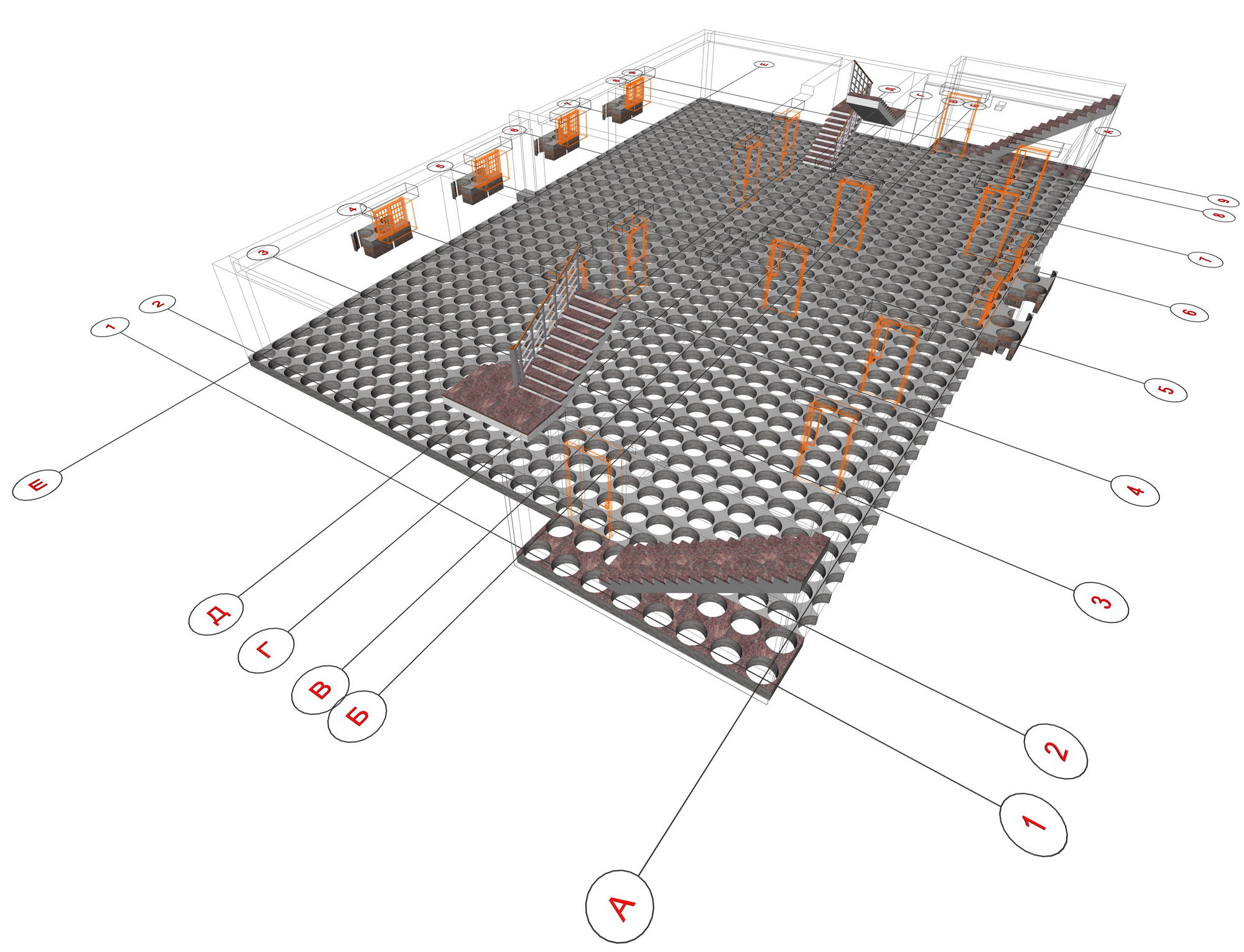

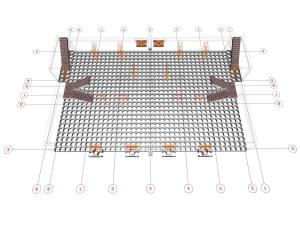

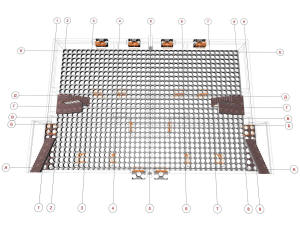

План виброуплотнения бетона фундамента



План виброуплотнения бетона фундамента

План виброуплотнения бетона фундамента



План виброуплотнения бетона фундамента



План вибрации фундамента

План вибрации фундамента

План виброуплотнения бетона фундамента

План виброуплотнения бетона фундамента







СП 70.13330.2012 Несущие и ограждающие конструкции





5.3.8 Перед началом уплотнения каждого укладываемого слоя бетонную смесь следует равномерно распределить по всей площади бетонируемой конструкции. Высота отдельных выступов над общим уровнем поверхности бетонной смеси перед уплотнением не должна превышать 10 см. Запрещается использовать вибраторы для перераспределения и разравнивания укладываемого слоя бетонной смеси. Уплотнять бетонную смесь в уложенном слое следует только после окончания распределения и разравнивания ее на бетонируемой площади.
5.3.9 Укладка следующего слоя бетонной смеси допускается до начала схватывания бетона предыдущего слоя. Продолжительность перерыва между укладкой смежных слоев бетонной смеси без образования рабочего шва устанавливается строительной лабораторией. Верхний уровень уложенной бетонной смеси должен быть на 50 - 70 мм ниже верха щитов опалубки.
5.3.10 При уплотнении бетонной смеси не допускается опирание вибраторов на арматуру и закладные изделия, тяжи и другие элементы крепления опалубки. Глубина погружения глубинного вибратора в бетонную смесь должна обеспечивать углубление его в ранее уложенный слой на 5 - 10 см. Шаг перестановки глубинных вибраторов не должен превышать полуторного радиуса их действия, поверхностных вибраторов - должен обеспечивать перекрытие на 100 мм площадкой вибратора границы уже провибрированного участка.
Бетонную смесь в каждом уложенном слое или на каждой позиции перестановки наконечника вибратора уплотняют до прекращения оседания и появления на поверхности и в местах соприкосновения с опалубкой блеска цементного теста и прекращение выхода пузырьков воздуха.
5.3.11 Виброрейки, вибробрусья или площадочные вибраторы могут быть использованы для уплотнения только бетонных конструкций; толщина каждого укладываемого и уплотняемого слоя бетонной смеси не должна превышать 25 см.

5.3.14 В процессе укладки бетонной смеси необходимо постоянно следить за состоянием форм, опалубки и поддерживающих подмостей.
При обнаружении деформаций или смещений отдельных элементов опалубки, подмостей или креплений следует приостановить работы на этом участке и принять немедленные меры к их устранению.
5.3.15 При укладке бетонной смеси при пониженных положительных и отрицательных или повышенных положительных температурах должны быть предусмотрены специальные мероприятия, обеспечивающие требуемое качество бетона.
5.4 Выдерживание и уход за бетоном
5.4.1 Открытые поверхности свежеуложенного бетона немедленно после окончания бетонирования (в том числе и при перерывах в укладке) следует надежно предохранять от испарения воды. Свежеуложенный бетон должен быть также защищен от попадания атмосферных осадков. Защита открытых поверхностей бетона должна быть обеспечена в течение срока, обеспечивающего приобретение бетоном прочности не менее 70 %, в последующем поддерживать температурно-влажностный режим с созданием условий, обеспечивающих нарастание его прочности.
5.4.2 В бетоне в процессе твердения следует поддерживать расчетный температурно-влажностный режим. При необходимости для создания условий, обеспечивающих нарастание прочности бетона и снижение усадочных деформаций, следует применять специальные защитные мероприятия.
Мероприятия по уходу за бетоном (порядок, сроки и контроль), порядок и сроки распалубки конструкций должны устанавливаться в разрабатываемых для конкретного здания и сооружения технологических регламентах и ППР.
В технологическом процессе прогрева бетона в монолитных конструкциях должны быть приняты меры по снижению температурных перепадов и взаимных перемещений между опалубочной формой и бетоном.
В массивных монолитных конструкциях следует предусматривать мероприятия по уменьшению влияния температурно-влажностных полей напряжений, связанных с экзотермией при твердении бетона, на работу конструкций.
5.4.3 Движение людей по забетонированным конструкциям и установка опалубки вышележащих конструкций допускаются после достижения бетоном прочности не менее 2,5 МПа.
5.5 Контроль качества бетона в конструкциях
5.5.1 Для обеспечения требований, предъявляемых к бетонным и железобетонным конструкциям, следует производить контроль качества бетона, включающий в себя входной, операционный и приемочный.
5.5.2 При входном контроле по документам о качестве бетонных смесей устанавливают ее соответствие условиям договора, а также в соответствии с требованиями ППР и Технологического регламента проводят испытания по определению нормируемых технологических показателей качества бетонных смесей.
5.5.3 При операционном контроле устанавливают соответствие фактических способов и режимов бетонирования конструкций и условий твердения бетона предусмотренным в ППР и Технологическом регламенте.
5.5.4 При приемочном контроле устанавливают соответствие фактических показателей качества бетона конструкций всем нормируемым проектным показателям качества бетона.
5.5.5 Контроль прочности бетона монолитных конструкций в промежуточном и проектном возрасте следует проводить статистическими методами по ГОСТ 18105, применяя неразрушающие методы определения прочности бетона по ГОСТ 17624 и ГОСТ 22690 или разрушающий метод по ГОСТ 28570 при сплошном контроле прочности (каждой конструкции).
Примечание - Применение нестатистических методов контроля, а также методов определения прочности бетона по контрольным образцам, изготовленным у места бетонирования конструкций, допускается только в исключительных случаях, предусмотренных в ГОСТ 18105.
5.5.6 Контроль морозостойкости бетона конструкций проводят по результатам определения морозостойкости бетона, которые должен представить поставщик бетонной смеси.
При необходимости контроля морозостойкости бетона в конструкциях, определение морозостойкости бетона проводят по ГОСТ 10060, используя контрольные образцы, отобранные из конструкций, по ГОСТ 28570.
5.5.7 Контроль водонепроницаемости бетона конструкций проводят по результатам определения водонепроницаемости бетона, которые должен представить поставщик бетонной смеси.
При необходимости контроль водонепроницаемости бетона конструкций, определение водонепроницаемости бетона проводят по ГОСТ 12730.5 - ускоренным методом по воздухопроницаемости бетона.
5.5.8 Контроль истираемости бетона конструкций проводят по ГОСТ 13087, используя контрольные образцы, отобранные из конструкций, по ГОСТ 28570.
5.5.9 Контроль других нормируемых показателей качества бетона проводят по действующим стандартам на методы испытаний этих показателей качества.





Уплотнение бетонной смеси является основной технологической операцией при бетонировании, от качества которой в основном зависит плотность и однородность бетона, а следовательно, его прочность и долговечность.

Уплотнение бетонной смеси, как правило, производится вибрированием.

Метод виброуплотнения заключается в передаче колебаний бетонной смеси от источника механических колебаний. Под действием вибрации происходит разжижение бетонной смеси, ее плотная укладка в опалубке конструкции и удаление содержащегося в бетонной смеси воздуха.

Уплотнение бетонной смеси может производиться глубинными, поверхностными или навешиваемыми на опалубку наружными вибраторами.

Глубинные вибраторы погружаются вибрирующим рабочим наконечником (корпусом) в бетонную смесь и сообщают ей колебания.

Поверхностные вибраторы устанавливаются на поверхности уложенной бетонной смеси и передают ей колебания через рабочую площадку.
Наружные вибраторы передают колебания бетонной смеси через опалубку.

При толщине покрытий более 25 см. или при наличии арматуры уплотнение смеси следует выполнять с применением глубинных вибраторов с последующим прохождением поверхностными вибраторами для уплотнения верхних слоев, выравнивания и заглаживания поверхности.



Шаг перестановки вибратора не должен превышать полуторного радиуса их действия.



Радиус действия вибратора зависит от подвижности бетонной смеси, степени армирования, формы конструкции и других условий и поэтому уточняется бетонщиком визуально.

Опирание вибратора на арматуру не допускается.


Продолжительность вибрирования должна обеспечивать достаточное уплотнение, основными признаками которого являются:
прекращение оседания бетонной смеси;
появление цементного молока на ее поверхности;
прекращение выделения пузырьков воздуха.


Укладка бетонной смеси ведется при постоянном наблюдении за положением опалубки.

Демонтаж щитов опалубки производят после достижения бетоном 50 % проектной прочности.
В начальный период твердения бетон необходимо защищать от попадания атмосферных осадков или потерь влаги. В последующем необходимо поддерживать температурно-влажностный режим с созданием условий, обеспечивающих нарастание его прочности
Движение людей по забетонированным конструкциям и установка опалубки вышележащих конструкций допускаются после достижения бетоном прочности не менее 1,5 МПа.









Для заказа проекта четырехэтажного таунхауса с лифтом свяжитесь с нами любым удобным для вас способом, указанном на сайте.
