Укрупненные этапы строительства таунхауса





Проекты таунхаусов разработаны для строительства в условиях как плотной городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.



Приведенные ниже примерные укрупненные планы строительства и диаграммы Ганта разработаны для строительства жилых домов (таунхаусов) с количеством этажей не более чем три, состоящих из нескольких блоков, количество которых не превышает десять и каждый из которых предназначен для проживания одной семьи, имеет общую стену (общие стены) без проемов с соседним блоком или соседними блоками, расположен на отдельном земельном участке и имеет выход на территорию общего пользования (жилые дома блокированной застройки);

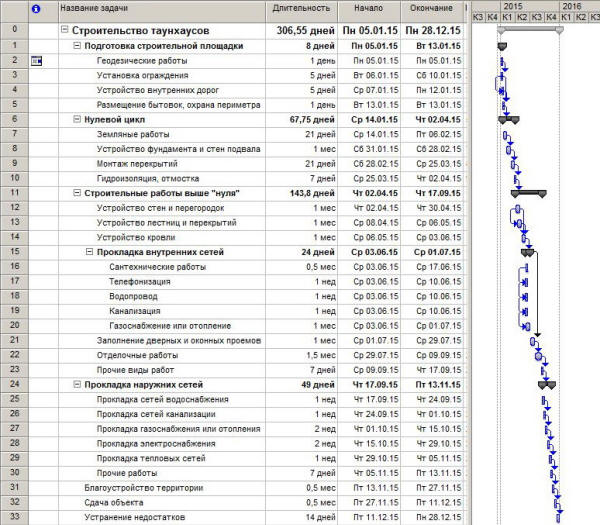

Укрупненный план строительства таунхауса

Диаграмма Ганта (1)

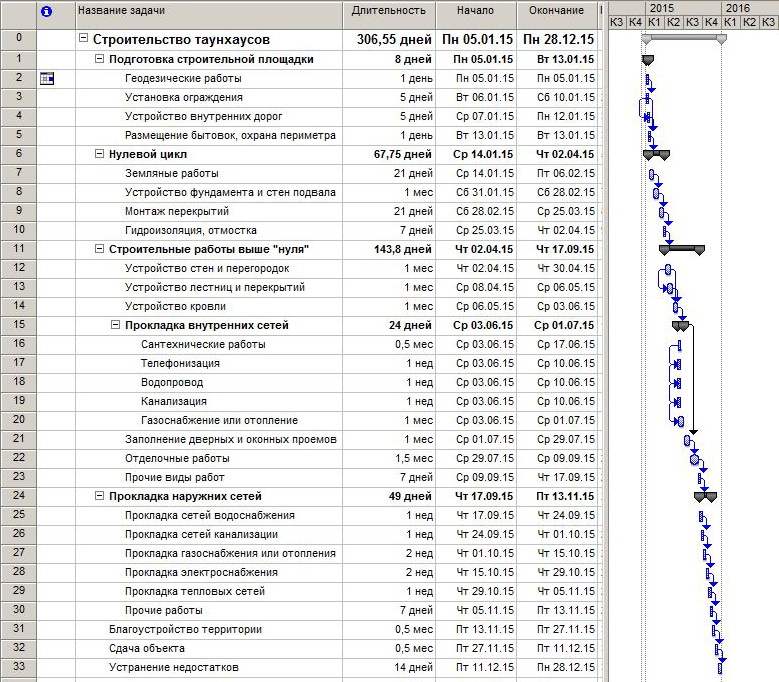

Укрупненный план строительства таунхауса





Диаграмма Ганта (2) - разработка и согласование ЭП и генплана







ГОСТ Р 21.1101-2013 Приложение Б (рекомендуемое)

Марки основных комплектов рабочих чертежей



Наименование основного комплекта рабочих чертежей

Марка

Технология производства

ТХ

Технологические коммуникации

ТК

Генеральный план и сооружения транспорта

ГТ

Генеральный план

ГП

Архитектурные решения

АР

Интерьеры

АИ

Конструкции железобетонные

КЖ

Конструкции деревянные

КД

Архитектурно-строительные решения

АС

Конструкции металлические деталировочные

КМД

Водопровод и канализация

ВК

Отопление, вентиляция и кондиционирование воздуха

ОВ

Тепломеханические решения котельных

ТМ

Воздухоснабжение

ВС

Пылеудаление

ПУ

Холодоснабжение

ХС

Газоснабжение (внутренние устройства)

ГСВ

Силовое электрооборудование

ЭМ

Электрическое освещение (внутреннее)

ЭО

Системы связи

СС

Радиосвязь, радиовещание и телевидение

РТ

Пожаротушение

ПТ

Пожарная сигнализация

ПС

Охранная и охранно-пожарнгая сигнализация

ОС

Гидротехнические решения

ГР

Автоматизация …

А…

Автоматизация комплексная

АК

Антикоррозионная защита конструк-ций, сооружений

АЗ

Антикоррозионная защита технологических аппаратов,

газоходов и трубопроводов

АЗО

Тепловая изоляция оборудования и трубопроводов

ТИ

Автомобильные дороги

АД

Железнодорожные пути

ПЖ

Сооружения автотранспорта

ТР

Наружные сети водоснабжения

НВ

Наружные сети канализации

НК

Наружные сети водоснабжения и канализации

НВК

Тепломеханические решения тепловых сетей

ТС

Наружные газопроводы

ГСН

Наружное электроосвещение

ЭН

Электроснабжение

ЭС



Примечание. При необходимости могут быть назначены дополнительные марки основных комплектов рабочих чер­тежей. При этом для марок применяют прописные буквы (не болев трех) русского алфавита, соответствующие, как правило, начальным буквам наименований основного комплекта рабочих чертежей.
