Готовый проект трехэтажного таунхауса на 10 семей

Может использоваться как жилой дом, гостиница 2-3 звезды и т.д.





Проект разработан для строительства в условиях как городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.

Возможно быстрое проектирование поселка трехэтажных таунхаусов на основе данного базового проекта таунхауса.







Проект трехэтажного таунхауса на 10 семей

Готовый проект трехэтажного таунхауса (10 блокированных домов)

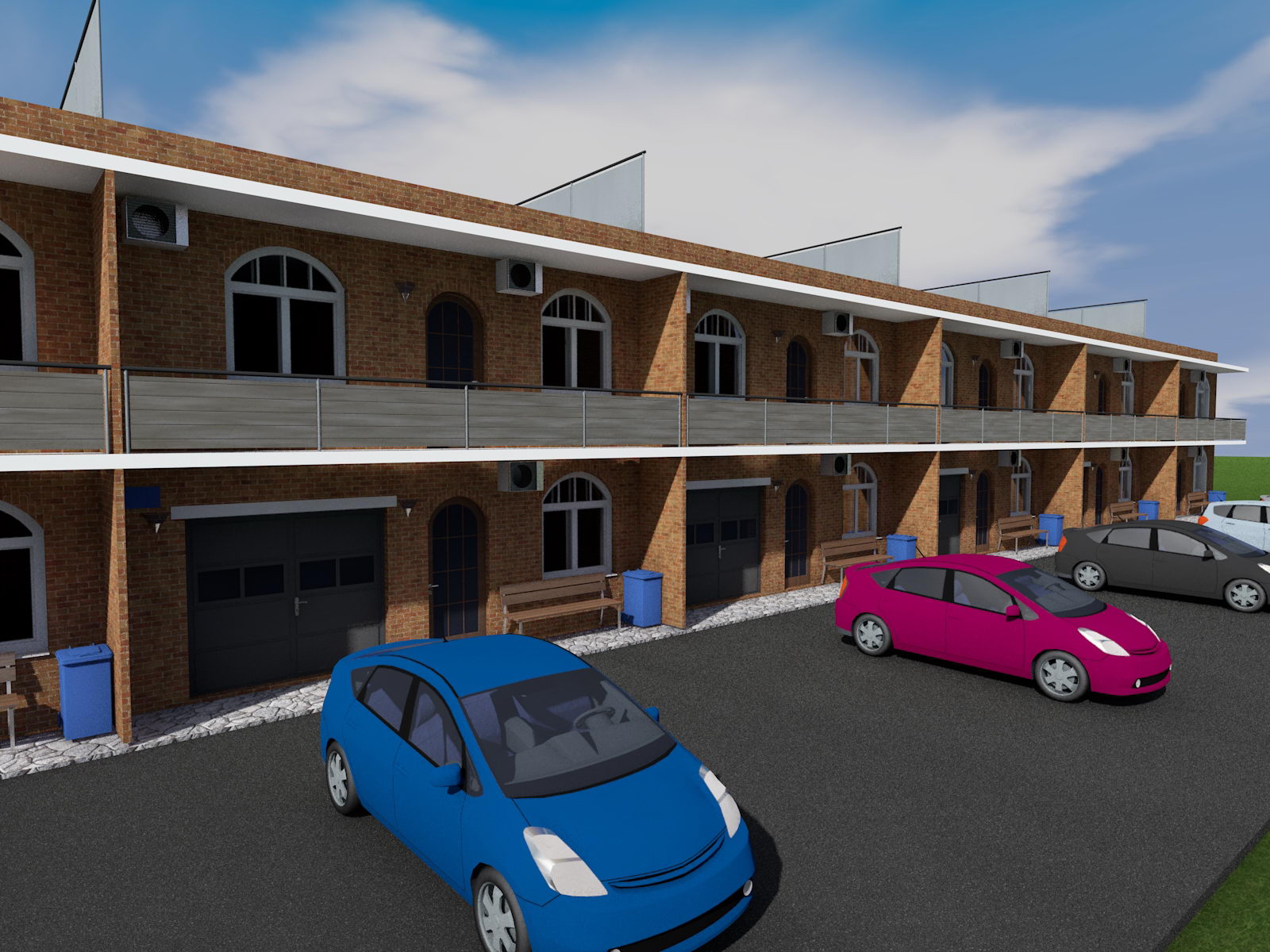

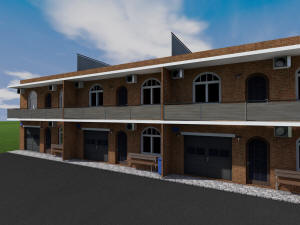

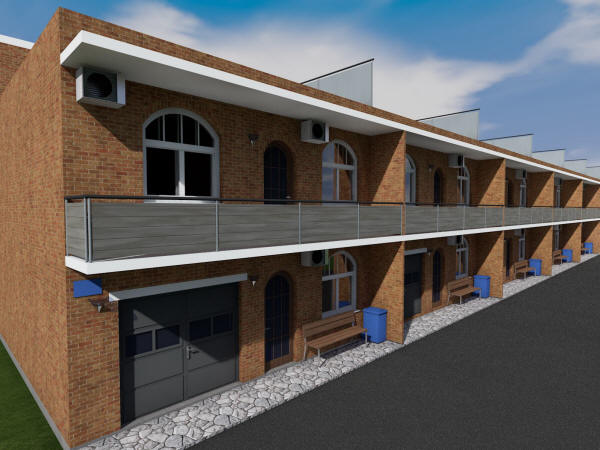

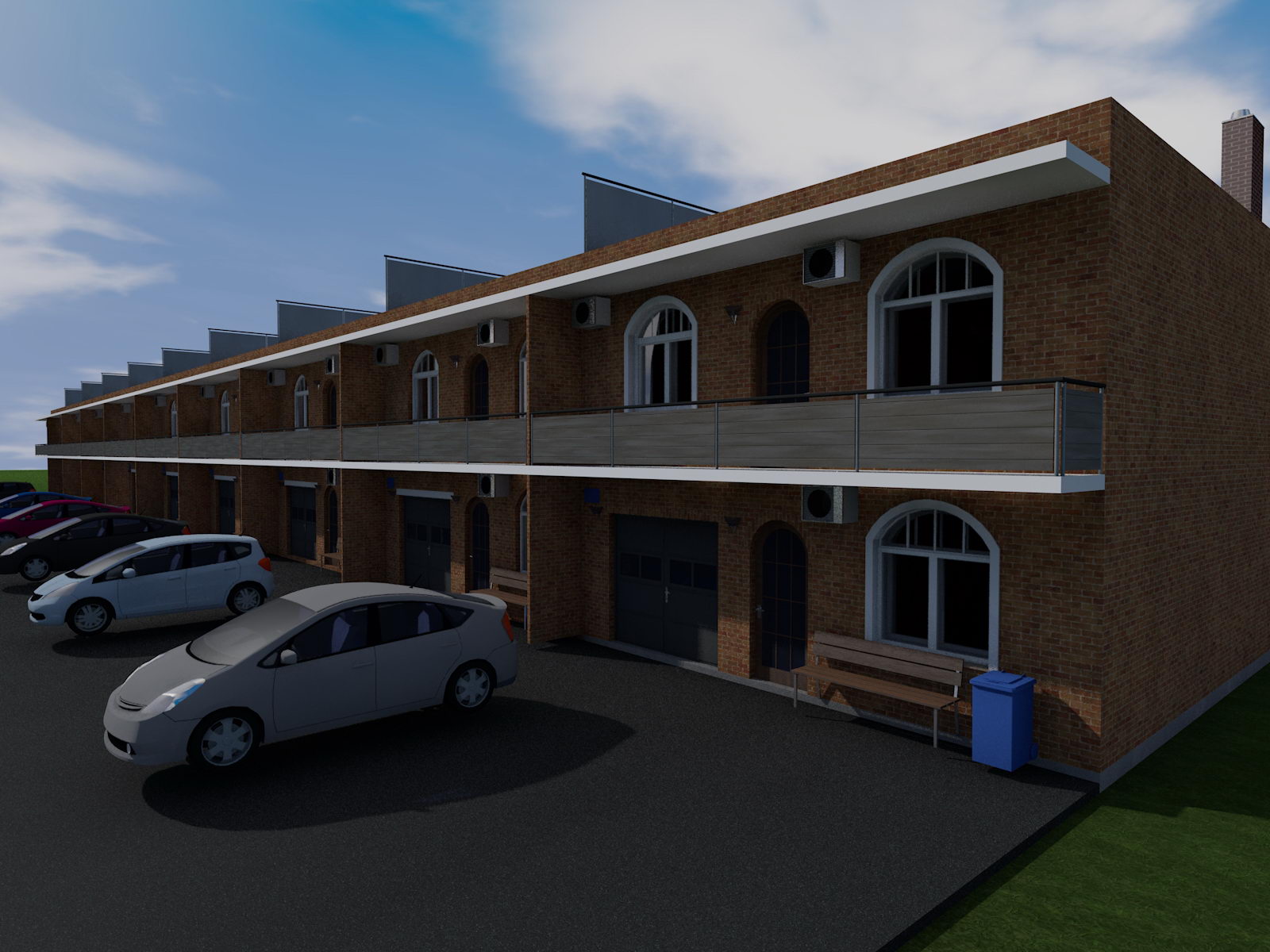

Главный фасад таунхауса

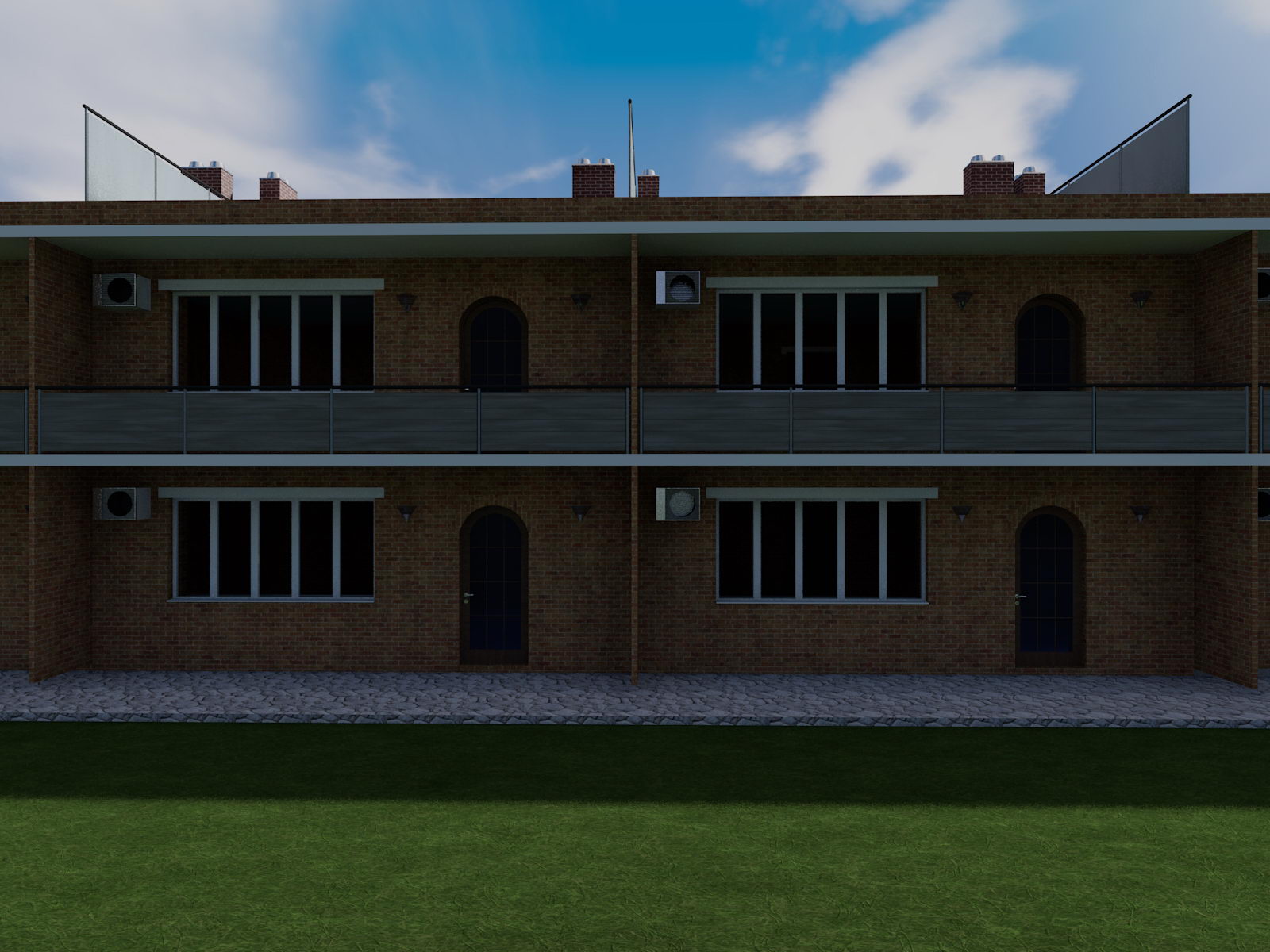

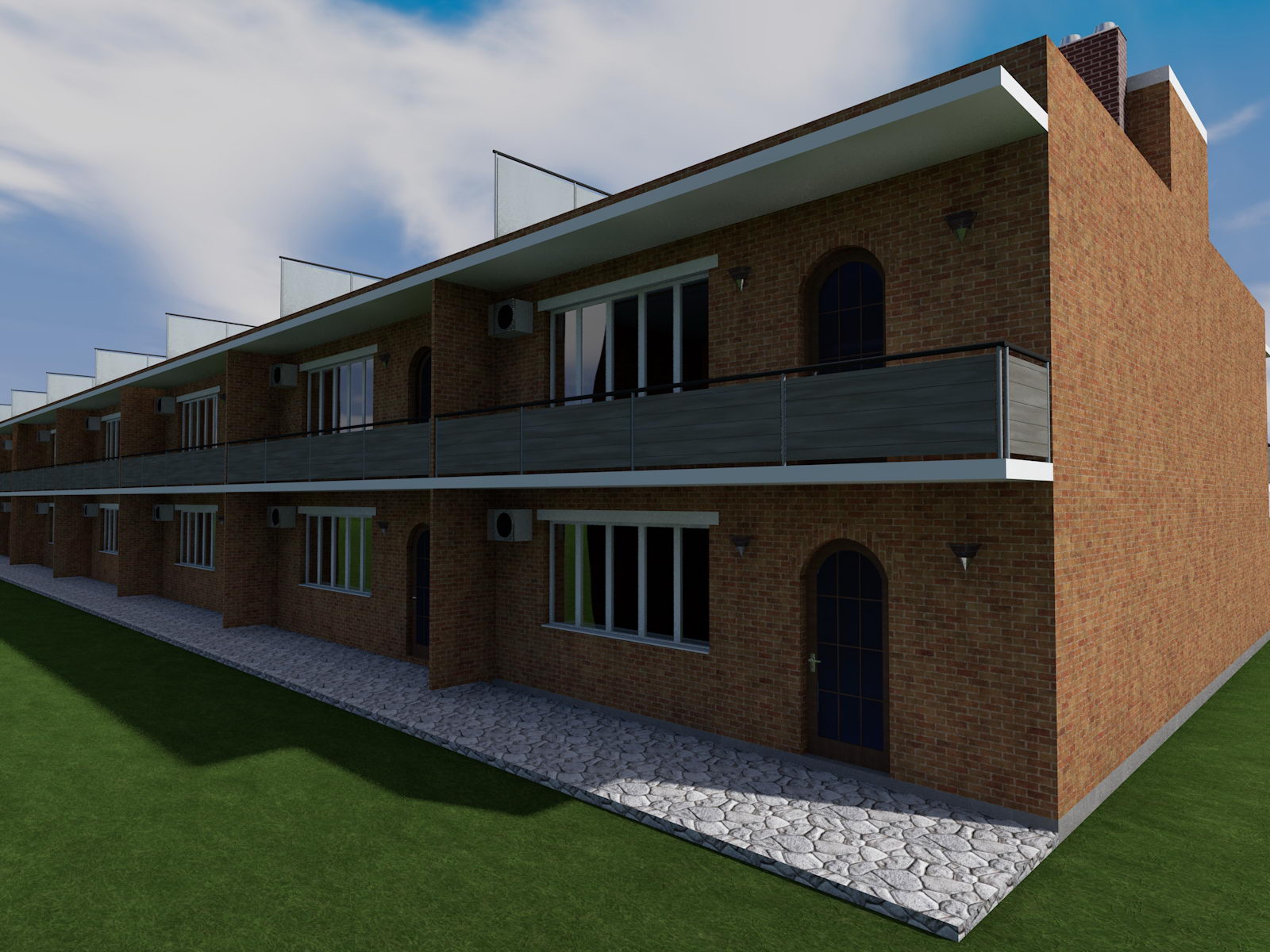

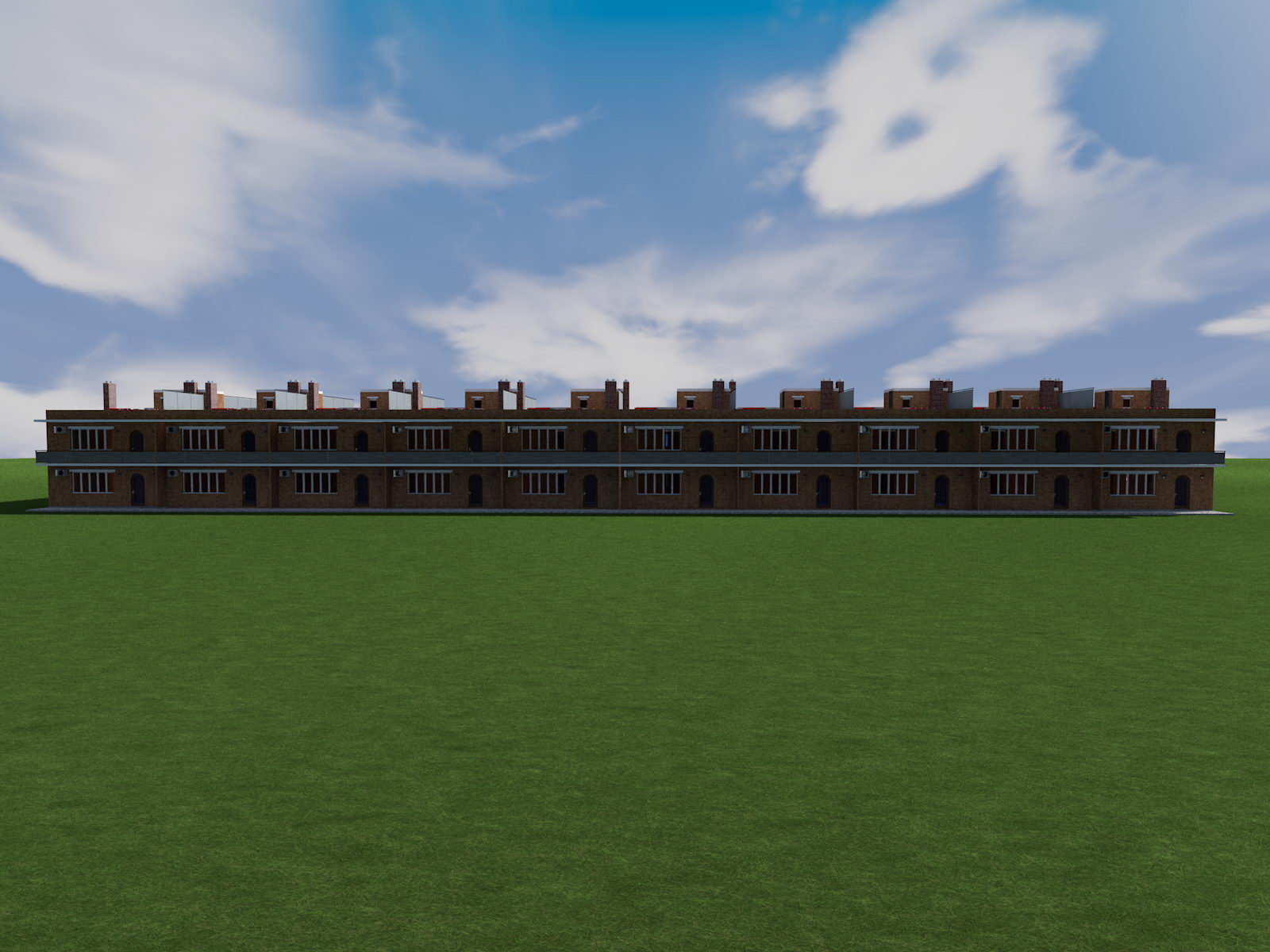

Задний фасад таунхауса

Главный фасад таунхауса



Задний фасад таунхауса



Задний фасад таунхауса

Задний фасад таунхауса

Задний фасад таунхауса



Задний фасад таунхауса



Задний фасад таунхауса

Задний фасад таунхауса

Главный фасад таунхауса



Задний фасад таунхауса

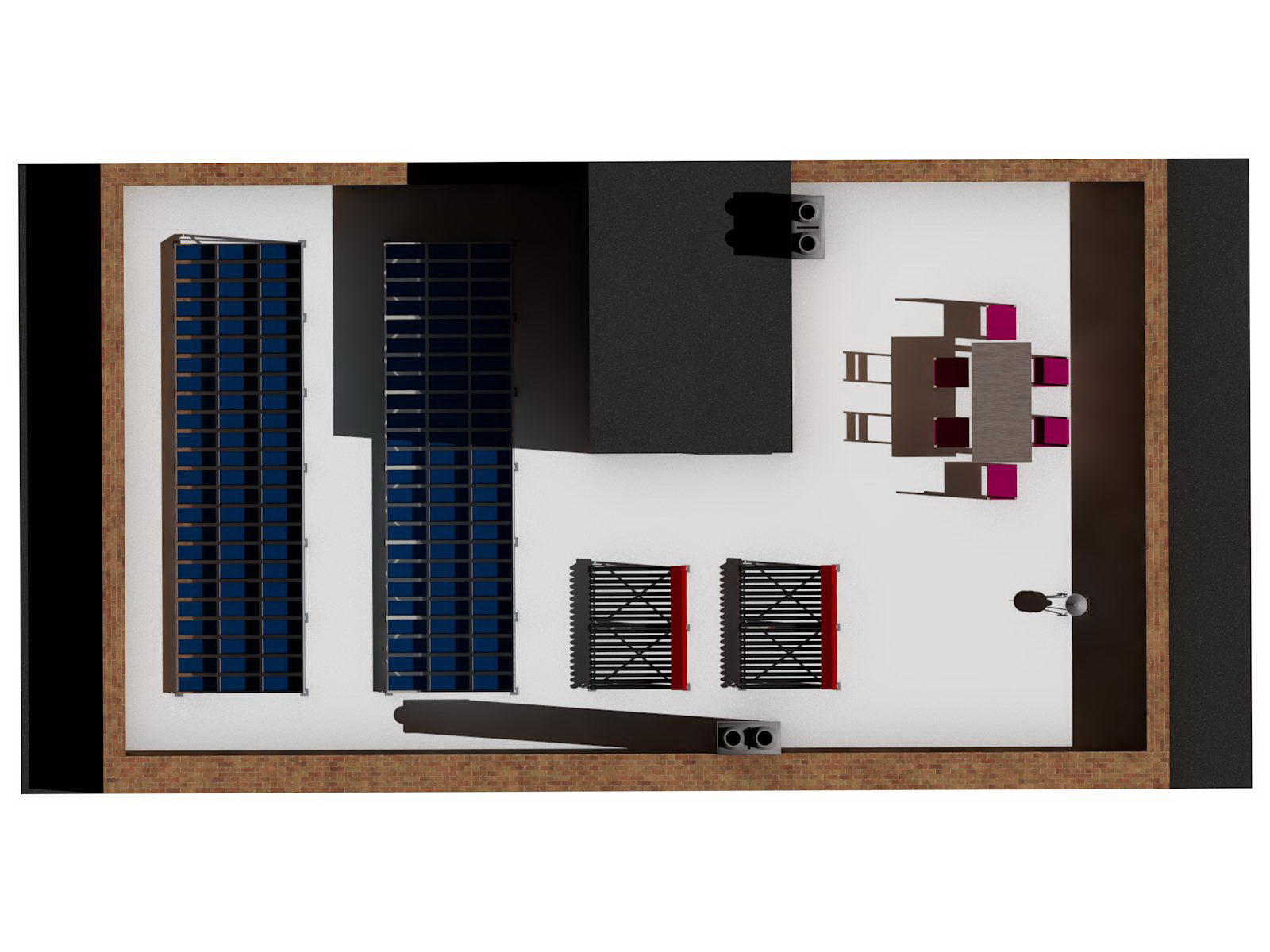

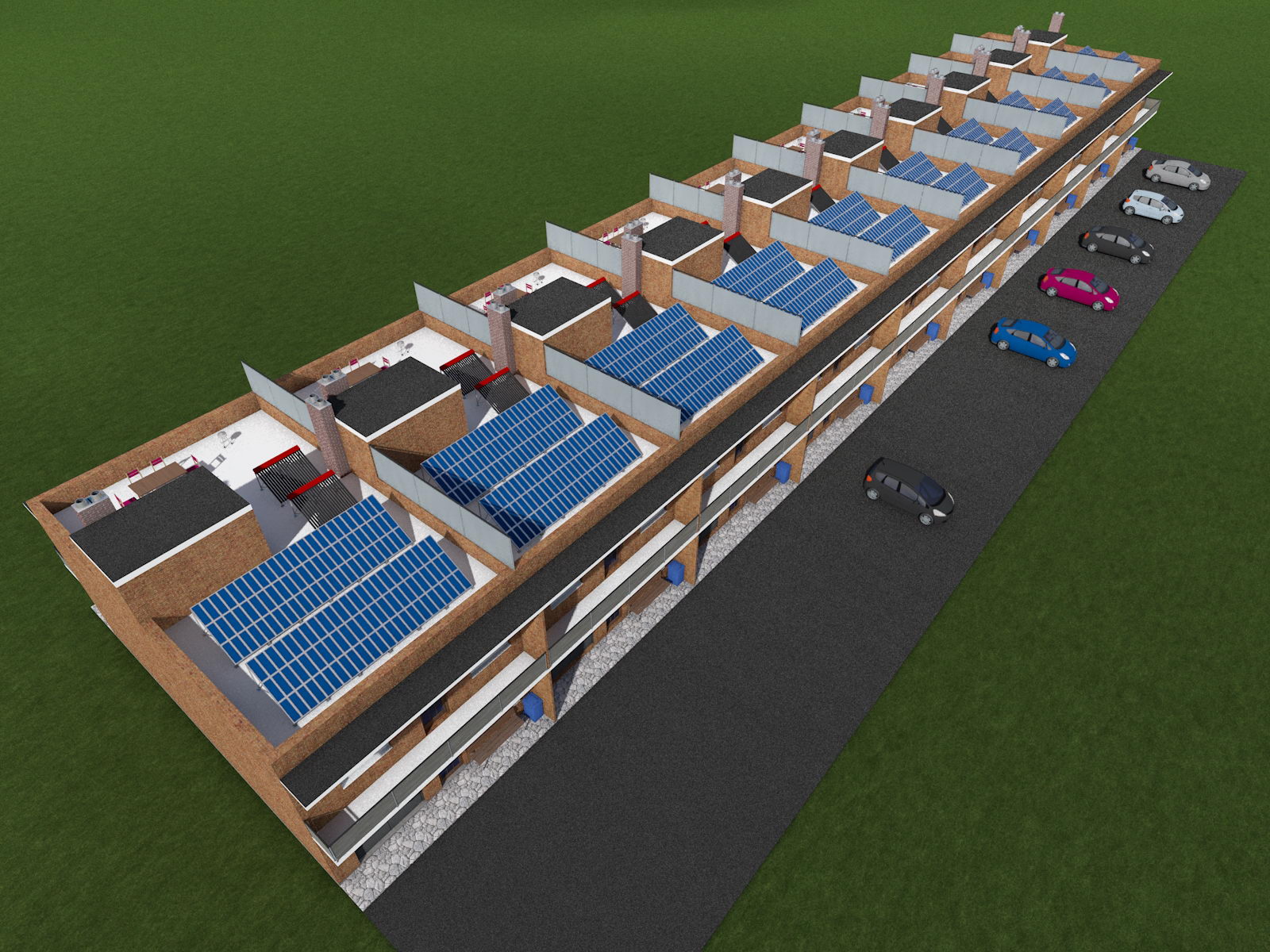

План крыши таунхауса

Фрагмент заднего фасада таунхауса

План крыши таунхауса



Фрагмент заднего фасада таунхауса



Фрагмент заднего фасада таунхауса

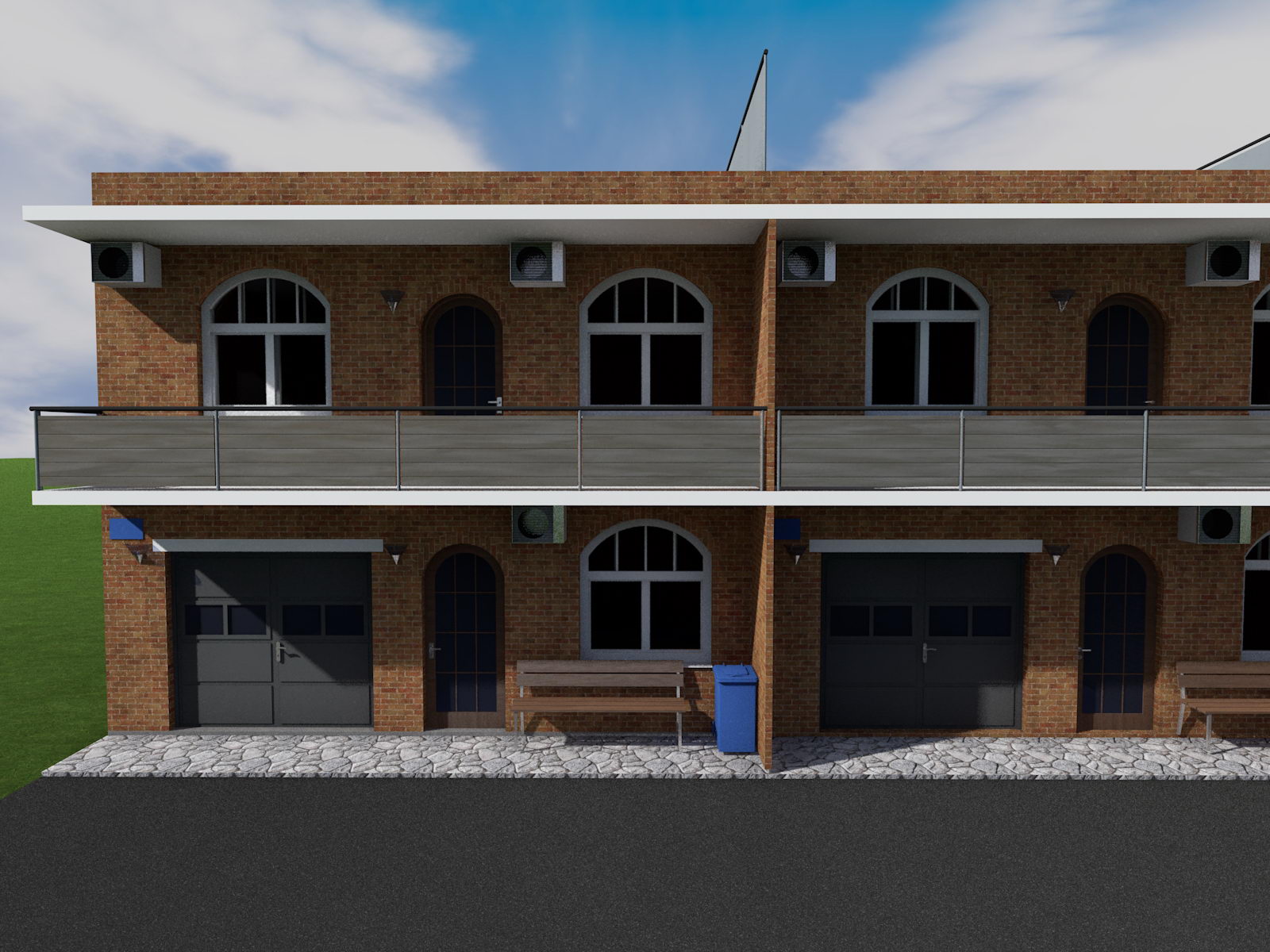

Фрагмент главного фасада таунхауса

Фрагмент заднего фасада таунхауса



Фрагмент главного фасада таунхауса



Главный фасад таунхауса

Задний фасад таунхауса

Главный фасад таунхауса



Задний фасад таунхауса

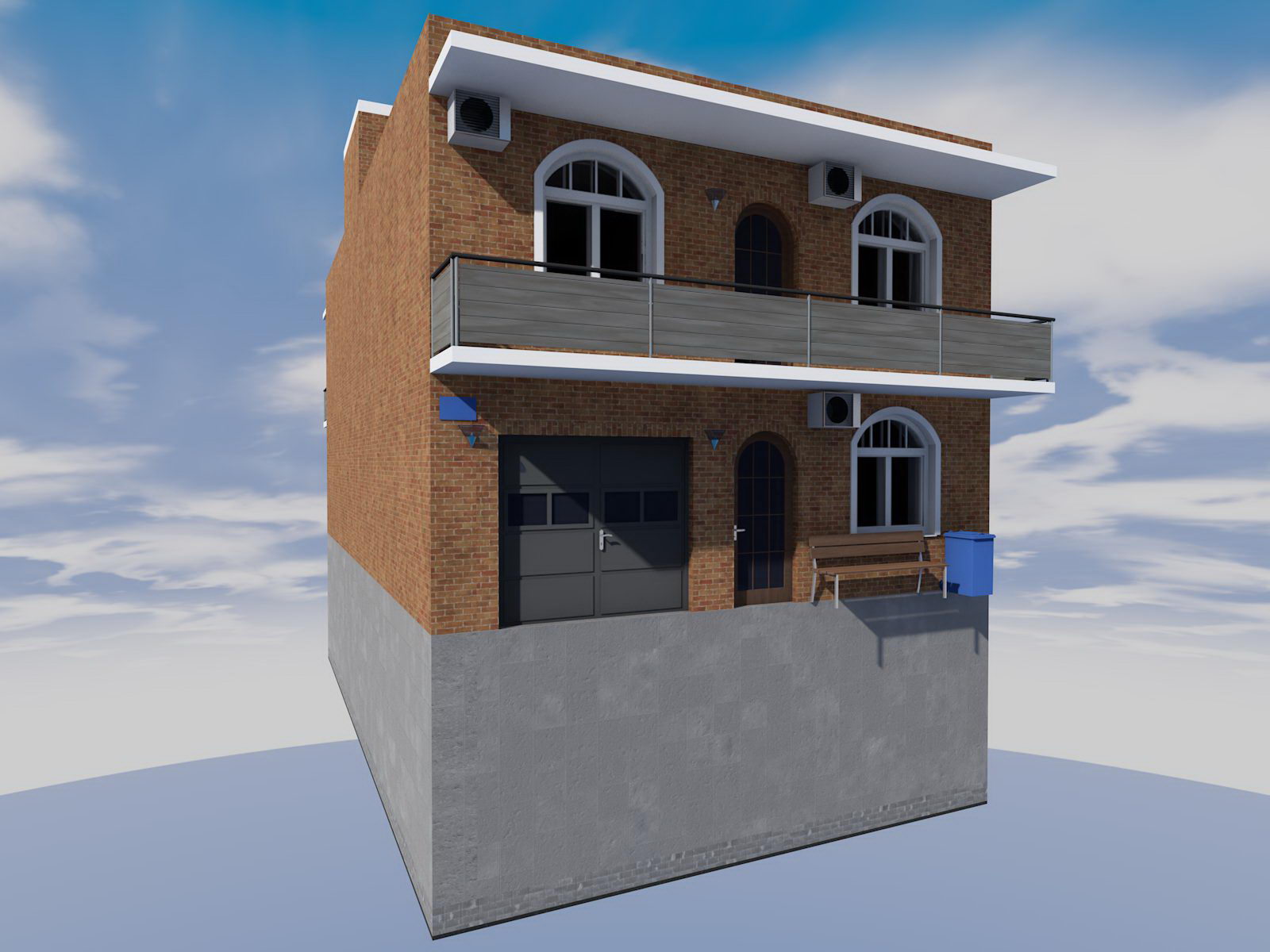

Общий вид базового дома таунхауса

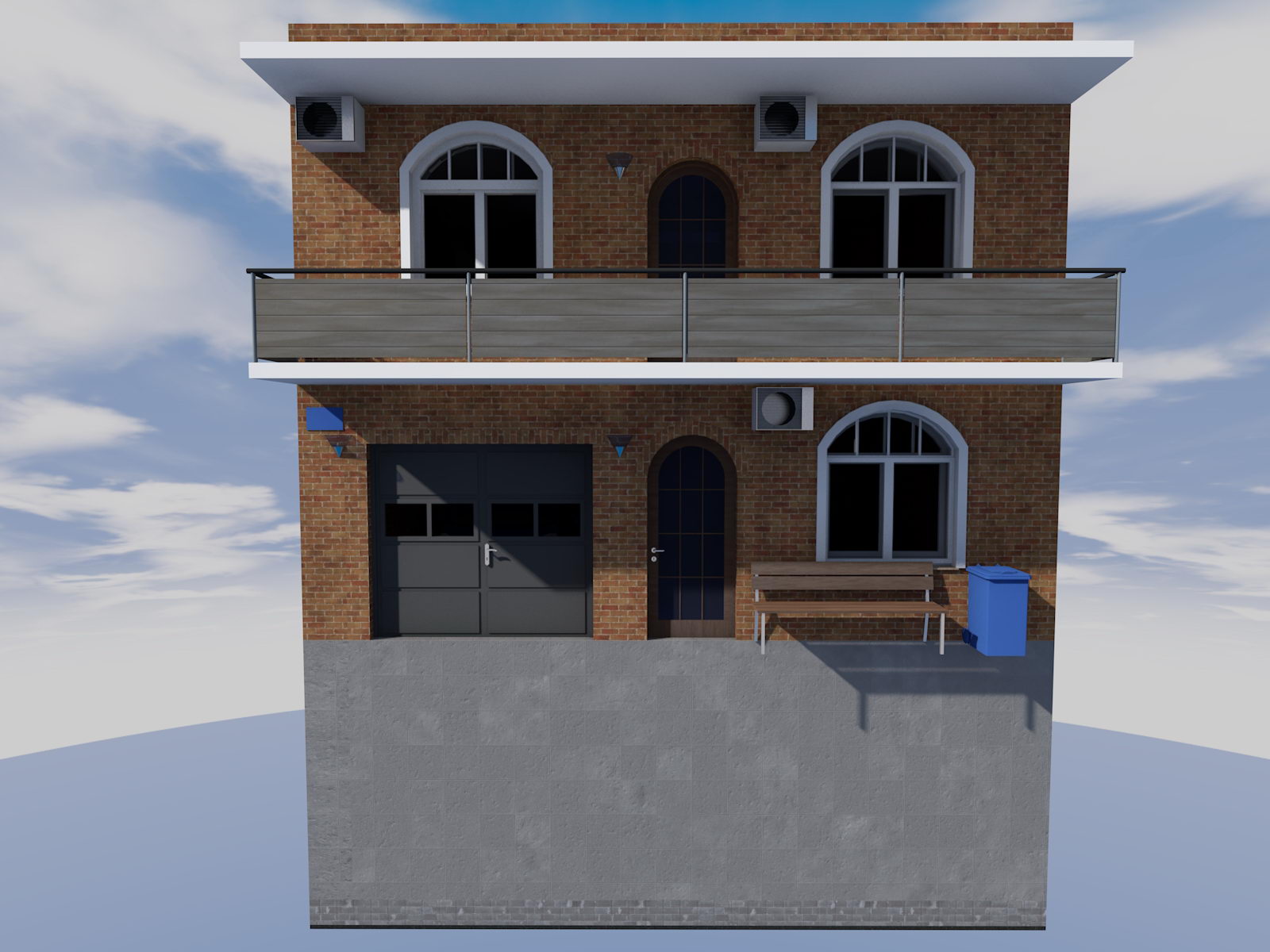

Главный фасад базового дома таунхауса

Общий вид базового дома таунхауса



Главный фасад базового дома таунхауса

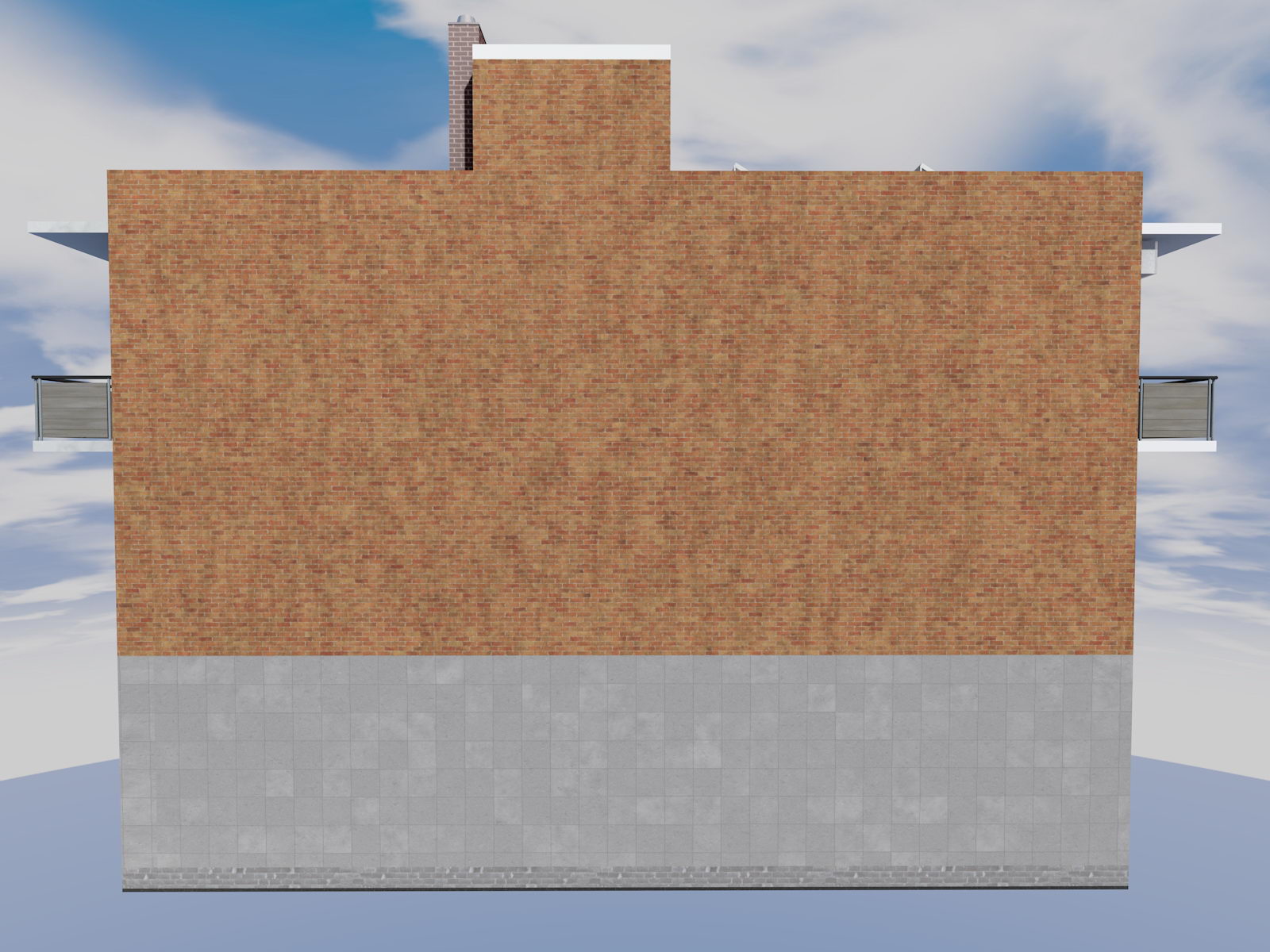

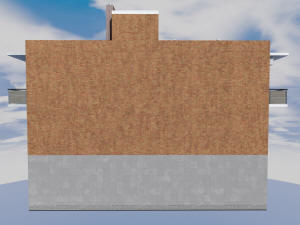

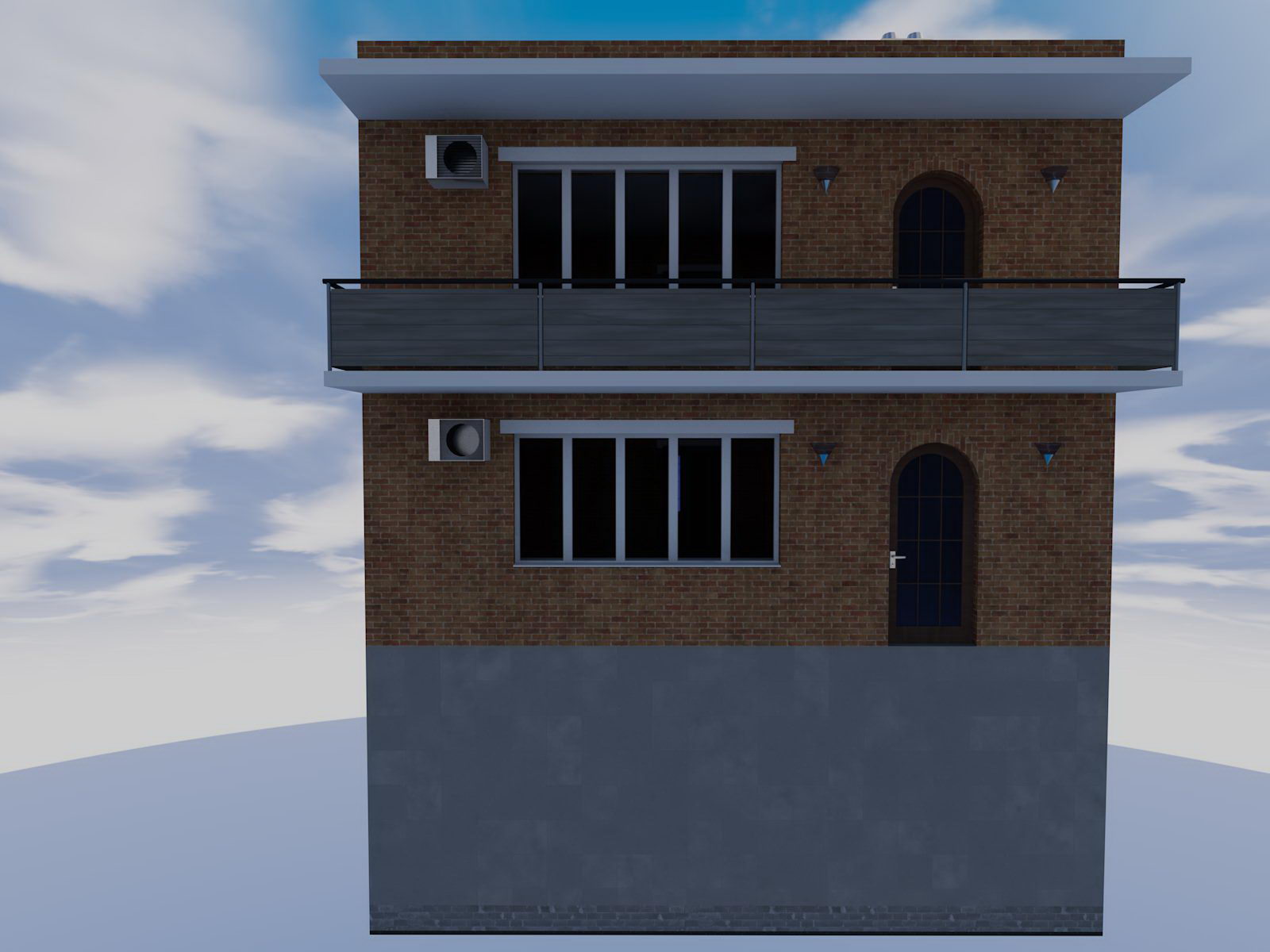

Боковой фасад базового дома таунхауса

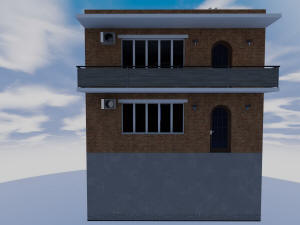

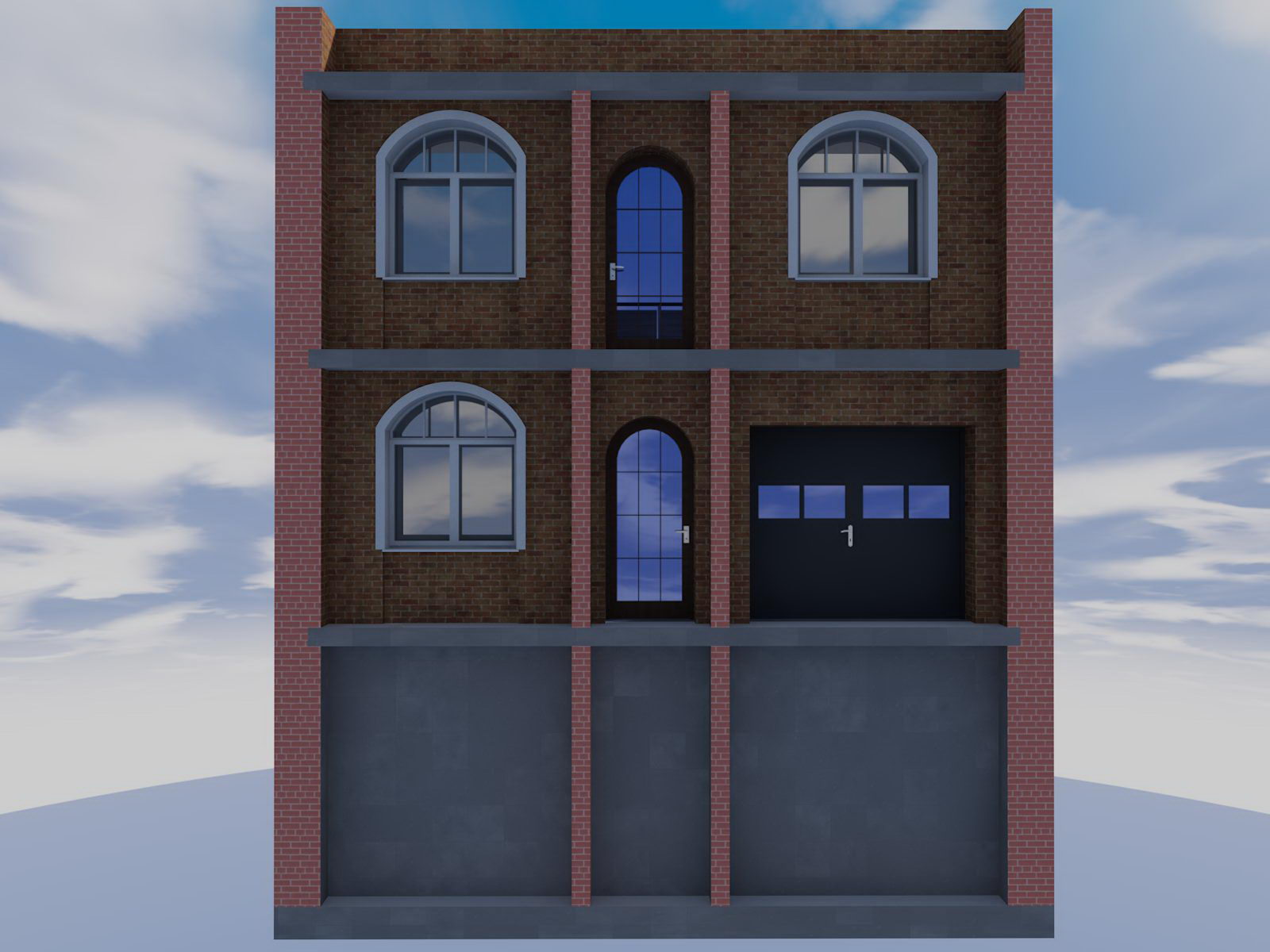

Задний фасад базового дома таунхауса

Боковой фасад базового дома таунхауса



Задний фасад базового дома таунхауса



План крыши таунхауса

Разрез таунхауса

План крыши таунхауса

Разрез таунхауса







Наименование

Площадь, м.кв.

Состав эскизного проекта (ЭП)

Состав рабочего проекта (РП)

Примечание

Общая

Жилая

Готовый проект трехэтажного  таунхауса (10 блокированных домов)

276,9

69,7

Краткая пояснительная записка с описанием основных характеристик дома.

3D цветные изображения дома – 10 видов.

Поэтажные планы подвала и каждого этажа.

Фасады дома – 4 вида.

Разрез дома.

План кровли.

Архитектурная часть, конструктивная часть, раздел водопровода и канализации, вентиляция через вентканалы в стенах с выводом на крышу.

Разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи

заказчику ЭП - электронно в течении семи дней после получения  100% предоплаты.

Для разработки РП нужны

инженерно-геологические изыскания

площадки строительства.



Общая площадь базового дома таунхауса дана c учетом площади балконов и подвала высотой 2,6 м.



Состав эскизного проекта может незначительно уточняться по взаимному согласованию сторон.

Состав рабочего проекта оговаривается индивидуально.

  • Все рисунки передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта, и по продаже недвижимости и т.д.

Эскизный проект трехэтажного таунхауса выполнен в соответствии с заданием заказчика и требованиями СП и предназначен для строительства как в Московской области, так и иных климатических условиях.

Архитектурно-планировочное решение разработано в соответствии со СП 54.13330.2016 "Здания жилые многоквартирные" и СП 55.13330.2016 "Дома жилые одноквартирные" и СП 118.13330.2012 "Общественные здания и сооружения".





Пояснительная записка к проекту трехэтажного многоквартирного таунхауса





Идеология таунхауса

В предлагаемом проекте таунхаусов запроектирован гараж на одну машину среднего класса на первом этаже.

С задней стороны таунхауса запроектирован выход во двор.

Предлагается проектирование таунхауса из расчета, чтобы на каждый дом, с учетом площади его застройки, приходилось 300-350 кв.м. земли. Таким образом, площадь заднего двора каждого дома может составить 150 - 200 кв.м.

Настоящий архитектурный проект трехэтажного таунхауса для 10 семей - удачное решение для тех, кто хотел бы стать владельцем современной недвижимости.

Проектная документация таунхауса не требует обязательного прохождения экспертизы.

Возможна разная колористика фасада таунхауса.

Выбранные конструктивно-технические решения в данном проекте дома обуславливают возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.

Отличительной положительной особенностью данного проекта таунхауса является возможность:

  • использовать как жилой дом, гостиницу 2-3 звезды, офис и т.д.;

  • использование простых строительных решений, обеспечивающих быстроту, простоту и низкую стоимость ее строительства;

  • возможность использования системы тепловых насосов для отопления таунхауса.



Технические характеристики базового дома
(уточняются по результата инженерно-геологических исследований, исходных данных об условиях эксплуатации и пожеланий заказчика).

Фундамент – железобетонная плита толщиной 300 мм.

Перекрытия – железобетонные плиты толщиной 200 мм.
Наружные стены подземной части – цокольные керамзитобетонные панели толщиной 500 мм с внутренним слоем утеплителя из пенополистирола толщиной 100 мм.
Наружные стены – кирпичные толщиной 500 мм.

Внутренние стены – кирпичные толщиной 200 мм.
Перегородки – гипсобетонные панели толщиной 180 мм.
Лестничные марши – сборные железобетонные марши и площадки.
Вентиляционные блоки – железобетонные панели толщиной 200 мм.
Санузлы – сборные из гипсобетонных перегородок и сантехкабины заводского изготовления.
Окна – двухкамерный стеклопакет в одинарном переплете ПВХ
Система отопления – состоит из стальных водогазопроводных труб по ГОСТ 3262-75* и стальных электросварных труб по ГОСТ 10704-1.

Нагревательные приборы – чугунные радиаторы. Теплоносителем является горячая вода с параметрами 95-70*С.
Вентиляция – приточно-вытяжная с естественным побуждением;
Теплоснабжение - схема теплоснабжения закрытая.

Сети запроектированы из стальных электросварных труб по ГОСТ 10705-80 для системы теплоснабжения, стальные водогазопроводные оцинкованные по ГОСТ 3262-75*ДЛ системы ГВС.

Водоснабжение – источником водоснабжения является существующий квартальный водопровод.

Для обеспечения требуемого напора проектом предусмотрена насосная установка.

Для учета водопотребления на вводе в здание запроектирован водомерный узел со счетчиком.

Предусмотрен учет водопотребления счетчиками.

Проектом предусмотрены раздельные системы хозяйственно-питьевого и противопожарного водоснабжения. Приготовление горячей воды осуществляется в котельной, температура горячей воды составляет 60-40 °С.

Проектом предусмотрены системы хозяйственно-бытовой, дождевой канализации и дренаж из приямков;
Электроснабжение – I и II категории надежности.

Проектом предусмотрено устройство рабочего, аварийного, эвакуационного и ремонтного освещения.

Для освещения помещений предусмотрены светильники с энергосберегающими лампами. Напряжение рабочего, аварийного и эвакуационного освещения ~220 В;
Пожарная сигнализация – подсистема пожарной сигнализации предусматривает установку автономных дымовых пожарных извещателей в помещениях здания, кроме санузлов и «мокрых» помещений.

Пожарные извещатели предназначены для выдачи звуковых и световых сигналов при предельном пороге задымления помещения.



Примечание

  • Многоквартирный дом, в т.ч. и таунхаус, должен иметь разрешение на строительство и ввод в эксплуатацию.

  • По желанию возможна разработка 3D поэтажных планов каждого этажа и подвала полностью или фрагментарно.

  • Рекомендуется заказ разработки 3D интерьера квартир.

  • На стадии эскизного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должен решать данный комплекс.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку эскизного проекта комплекса.



Для приобретения или заказа проекта трехэтажных таунхаусов свяжитесь с нами любым удобным для Вас способом, указанном на сайте.
