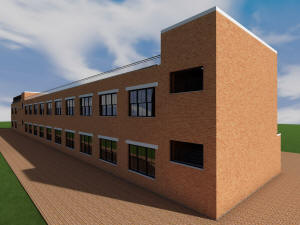

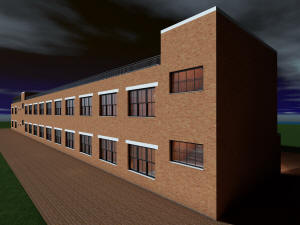

Готовый проект многофункционального гаража для Интернет-магазина с энергосберегающими технологиями





Проект гаража разработан для строительства в условиях как плотной городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.

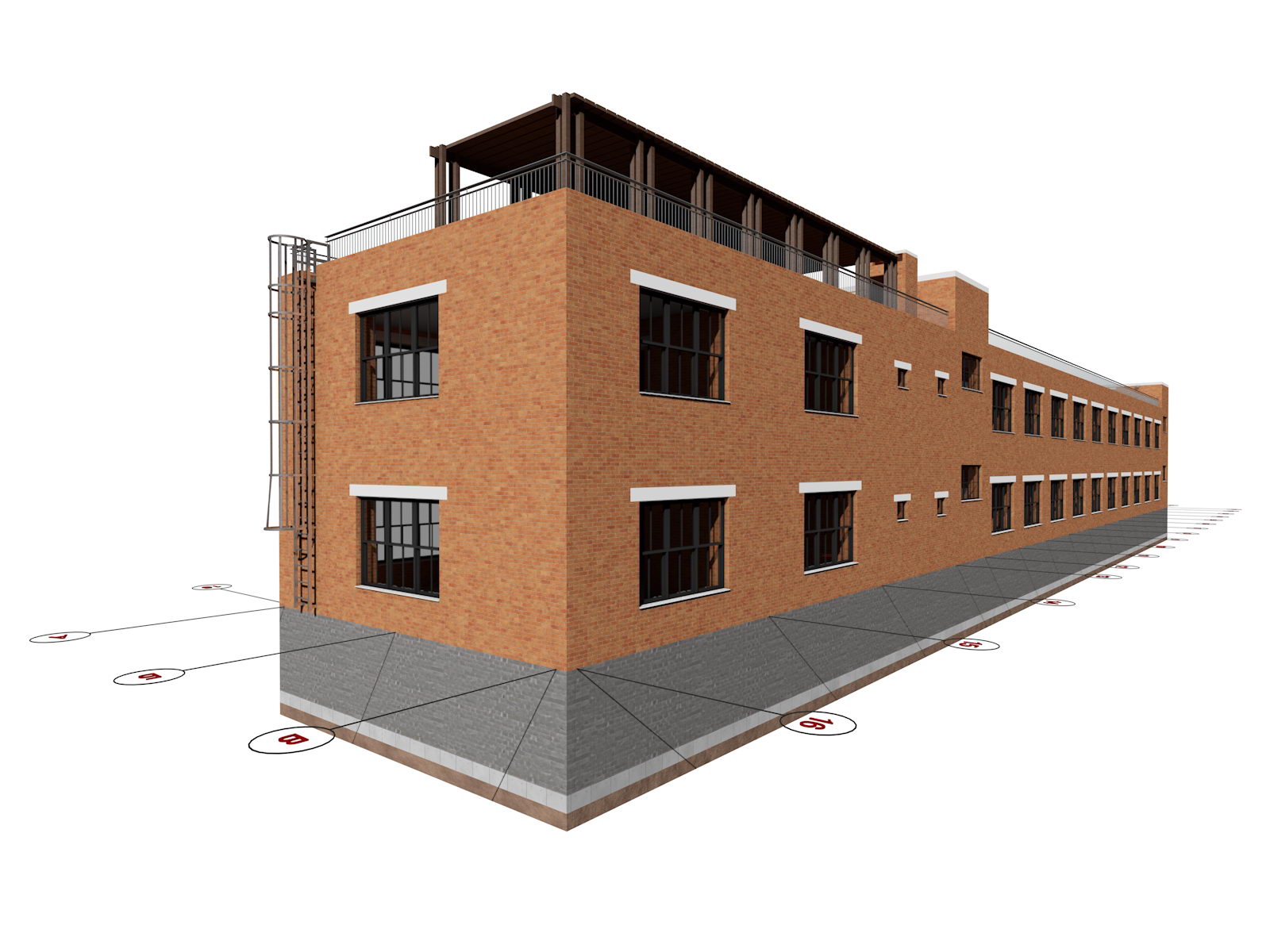

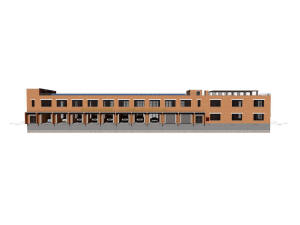

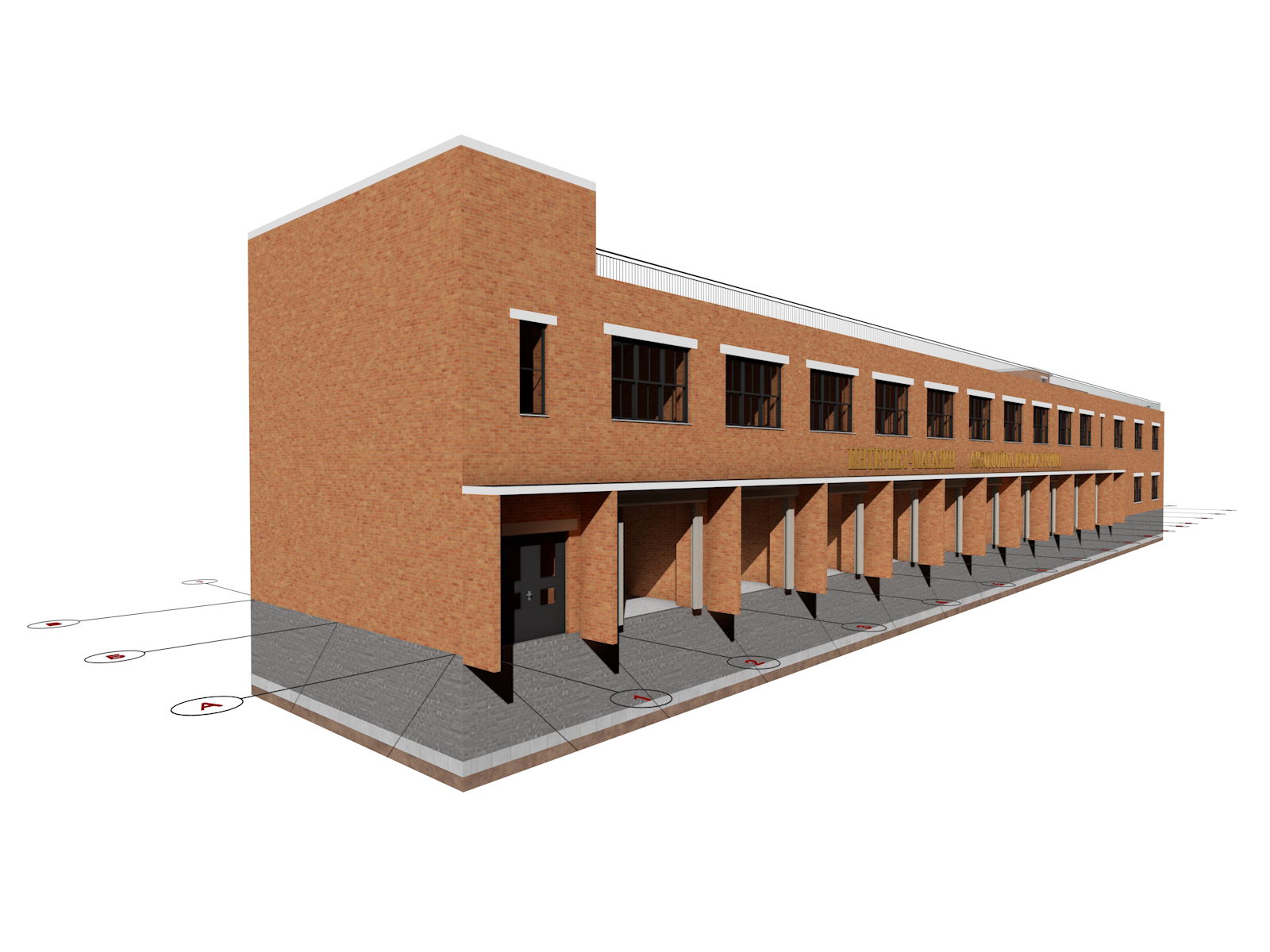

Проект многофункционального гаража для Интернет-магазина с энергосберегающими технологиями

Готовый проект многофункционального гаража для Интернет-магазина с энергосберегающими технологиями

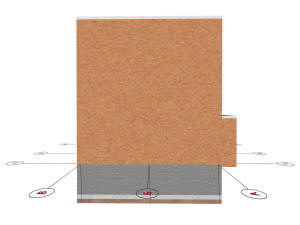

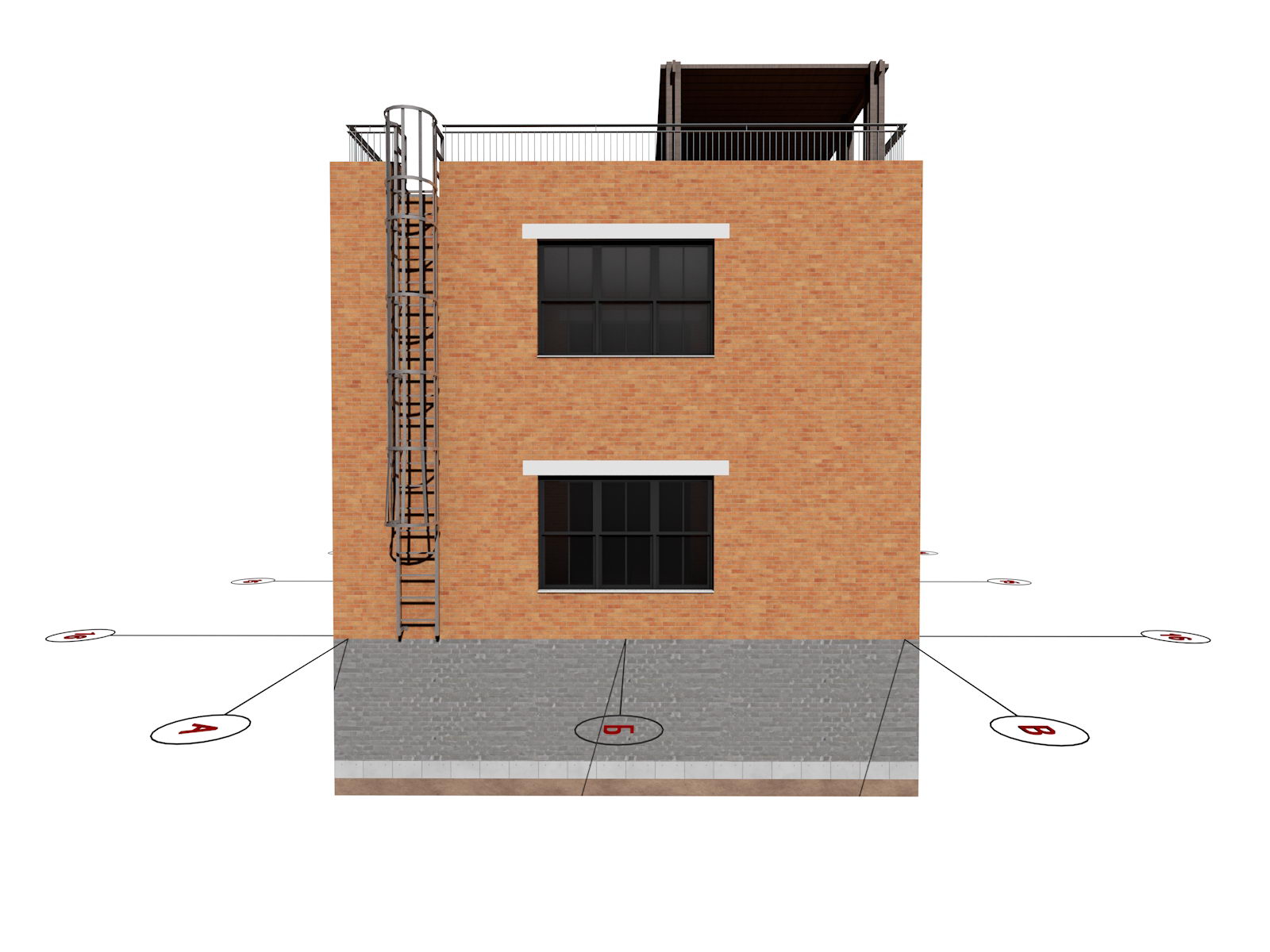

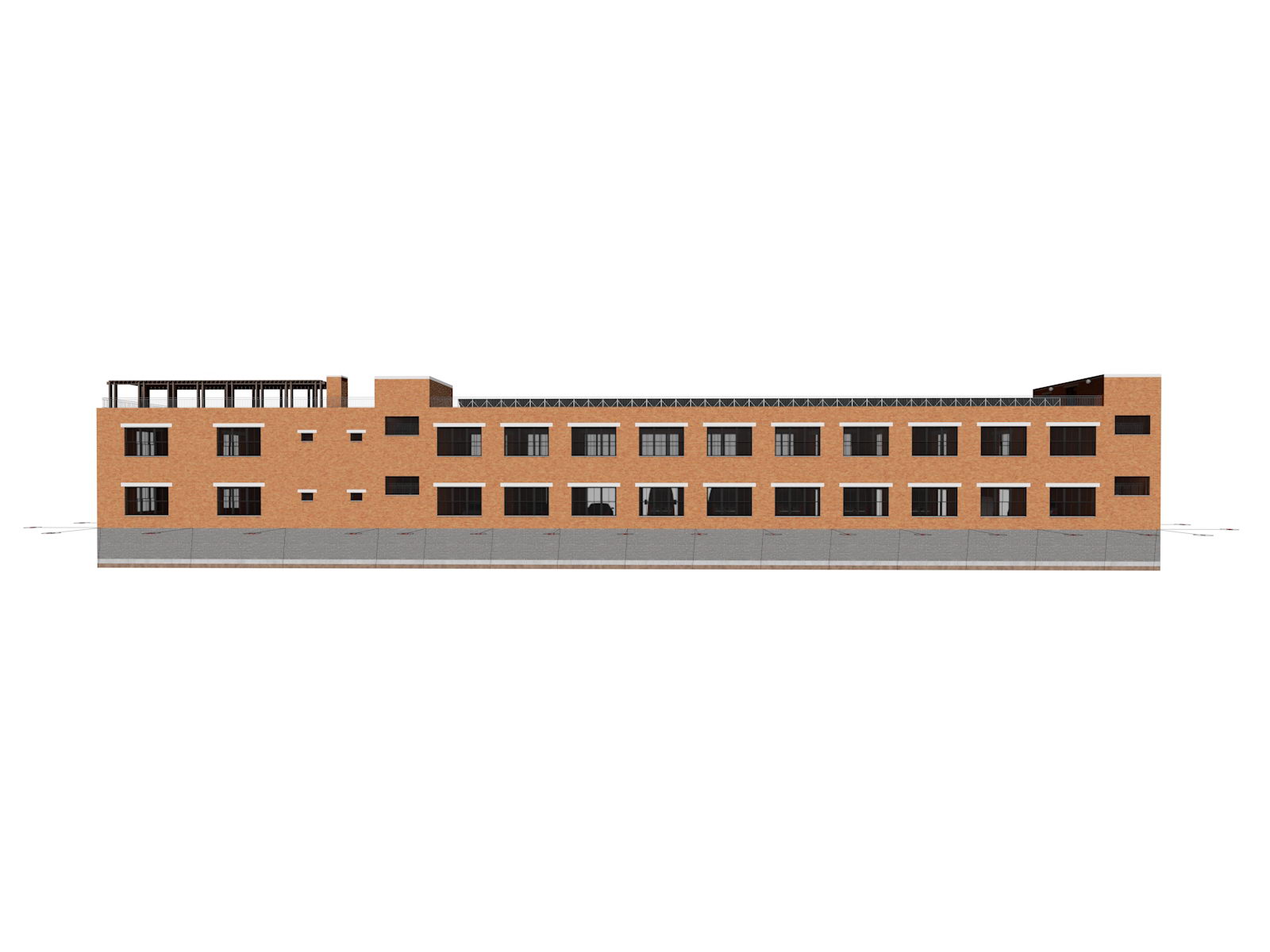

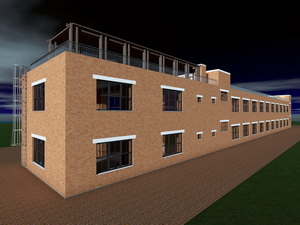

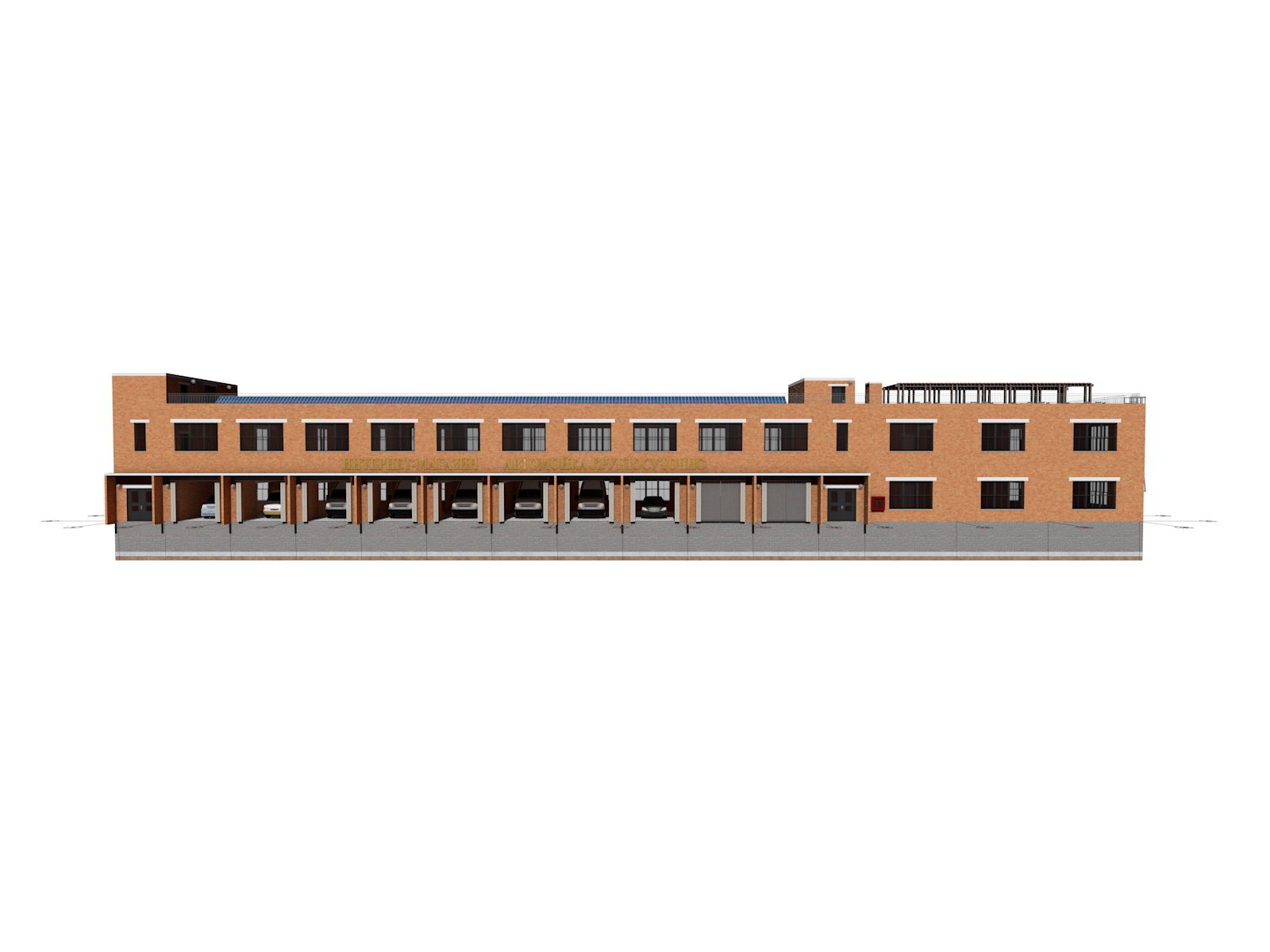

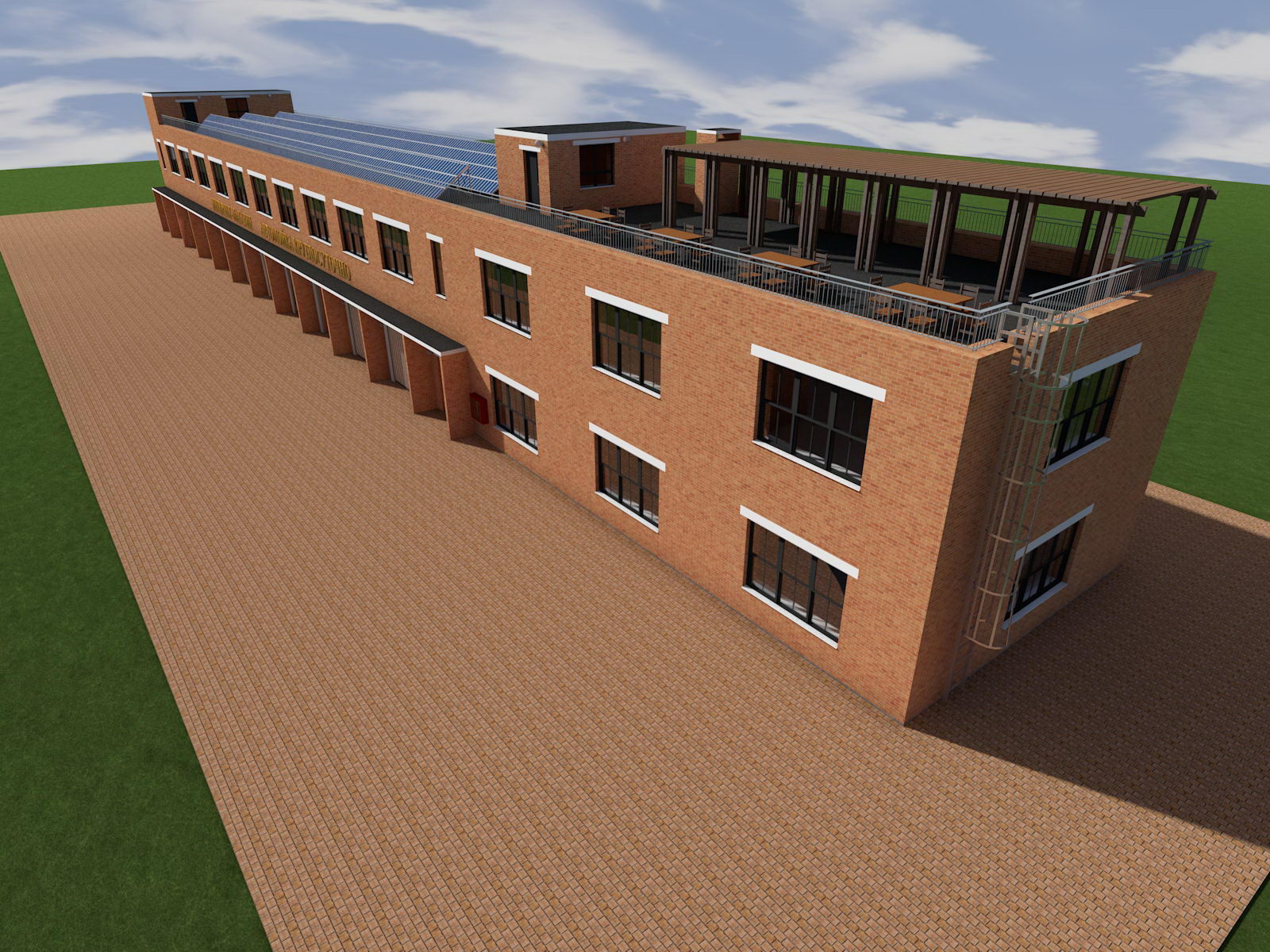

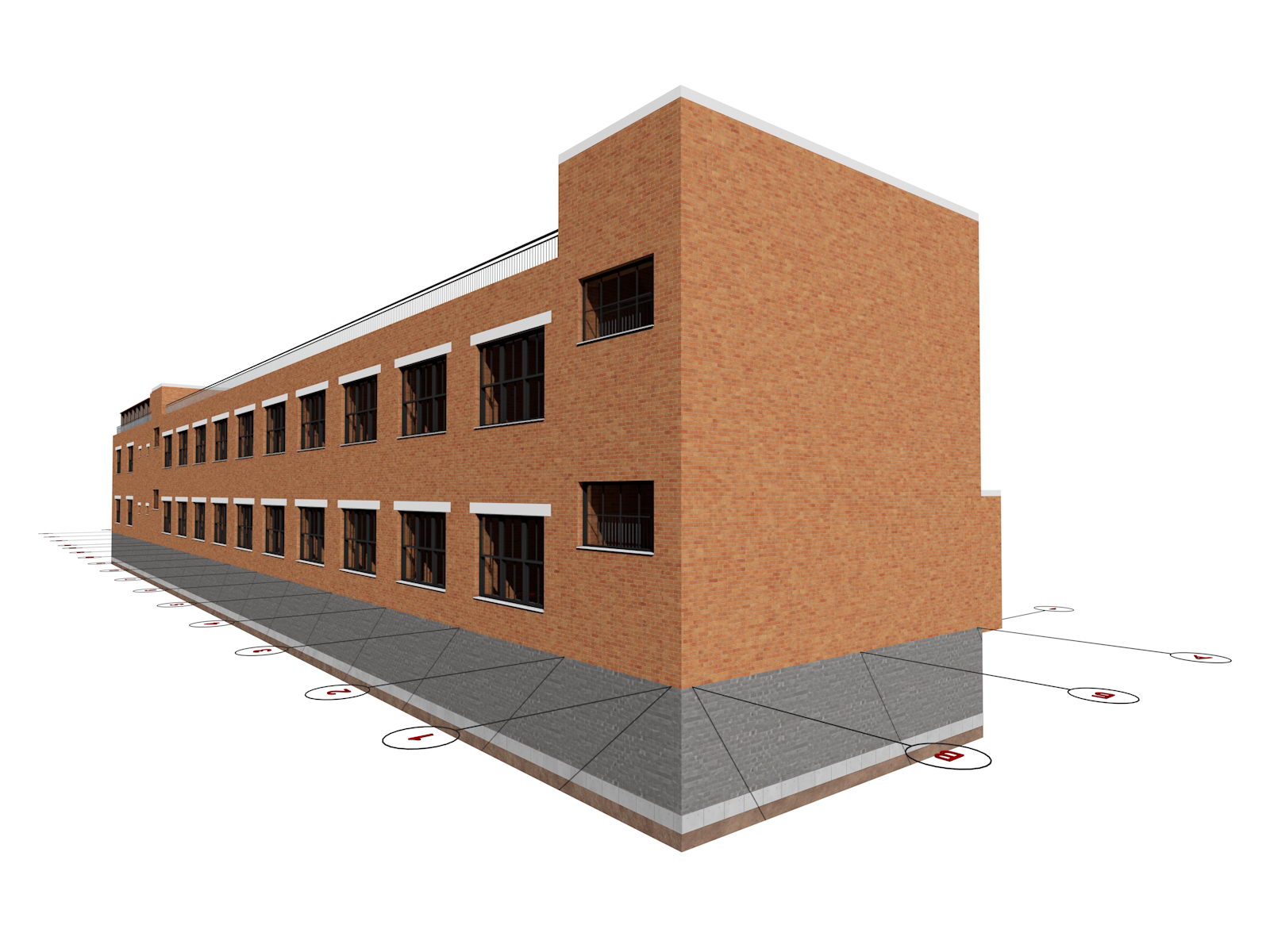

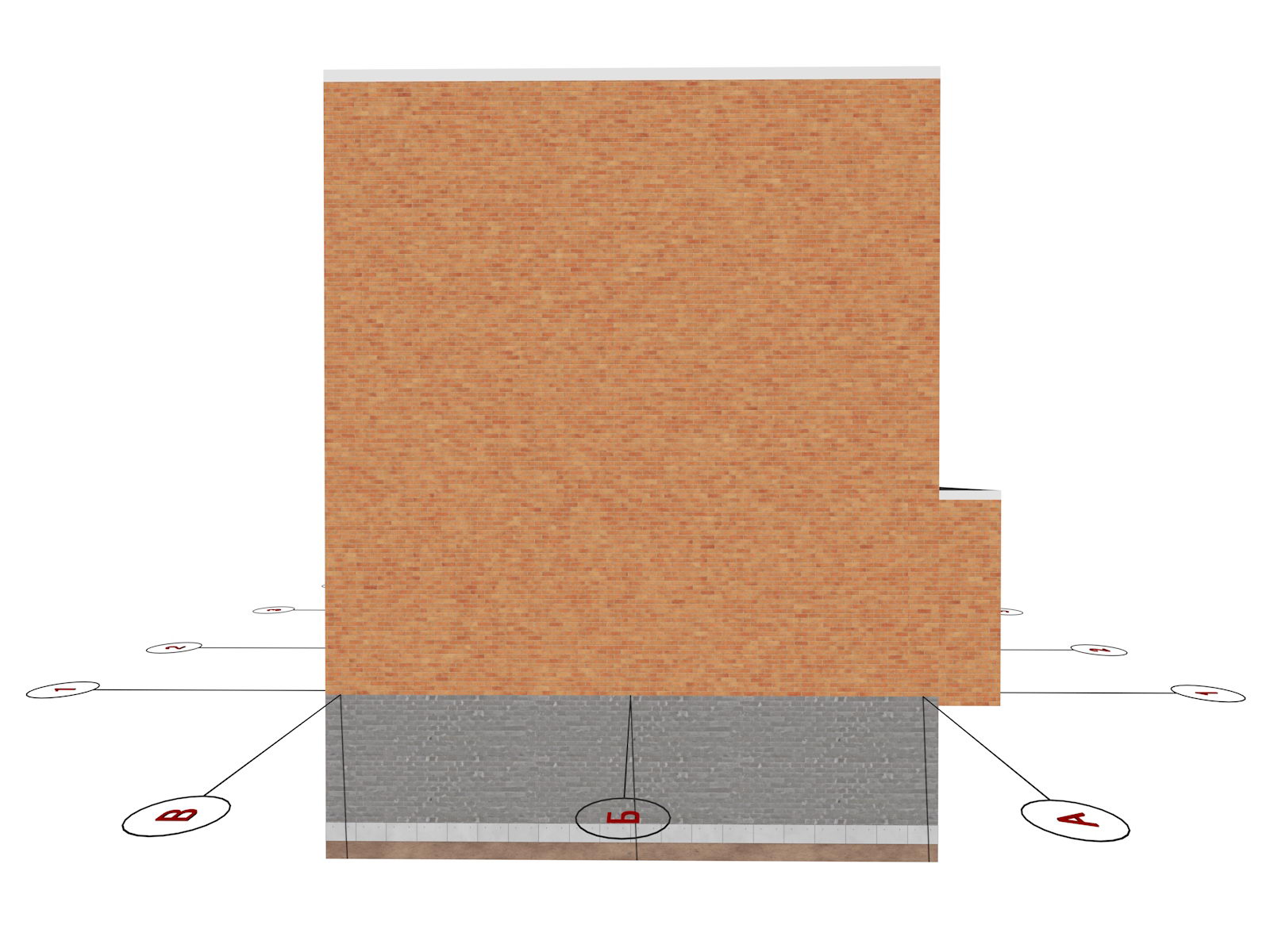

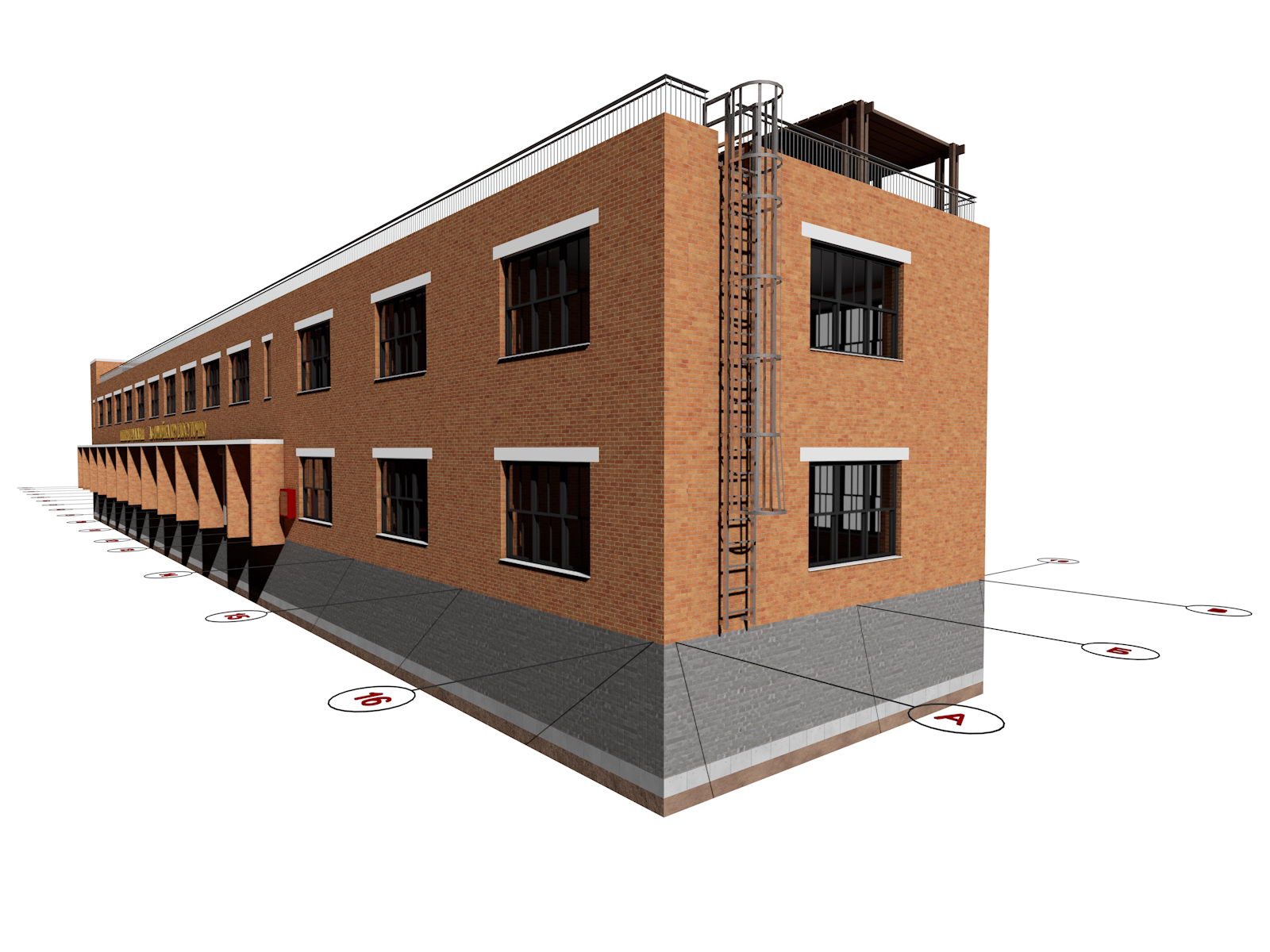

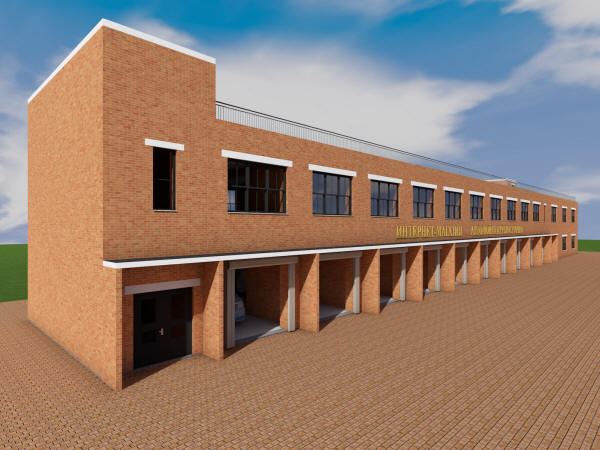

Проект многофункционального гаража для Интернет-магазина

Проект многофункционального гаража для Интернет-магазина

Проект многофункционального гаража для Интернет-магазина



Проект многофункционального гаража для Интернет-магазина



Проект многофункционального гаража для Интернет-магазина

Проект многофункционального гаража для Интернет-магазина

Проект многофункционального гаража для Интернет-магазина



Проект многофункционального гаража для Интернет-магазина



Проект многофункционального гаража для Интернет-магазина

Проект многофункционального гаража для Интернет-магазина

Проект многофункционального гаража для Интернет-магазина



Проект многофункционального гаража для Интернет-магазина



Проект многофункционального гаража для Интернет-магазина

Проект многофункционального гаража для Интернет-магазина

Проект многофункционального гаража для Интернет-магазина



Проект многофункционального гаража для Интернет-магазина



Проект многофункционального гаража для Интернет-магазина

Проект многофункционального гаража для Интернет-магазина

Проект многофункционального гаража для Интернет-магазина



Проект многофункционального гаража для Интернет-магазина



Проект многофункционального гаража для Интернет-магазина

Проект многофункционального гаража для Интернет-магазина

Проект многофункционального гаража для Интернет-магазина



Проект многофункционального гаража для Интернет-магазина

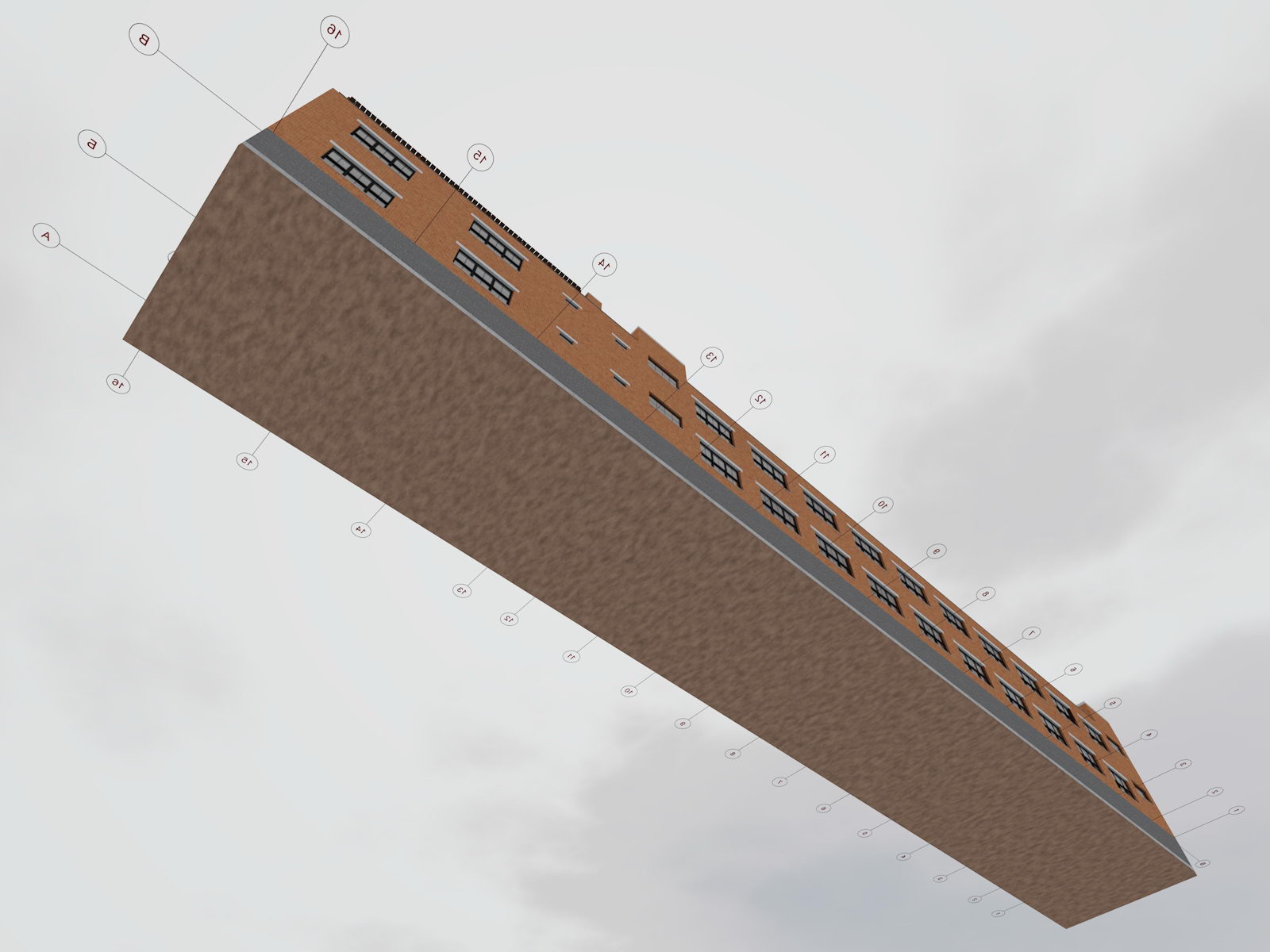

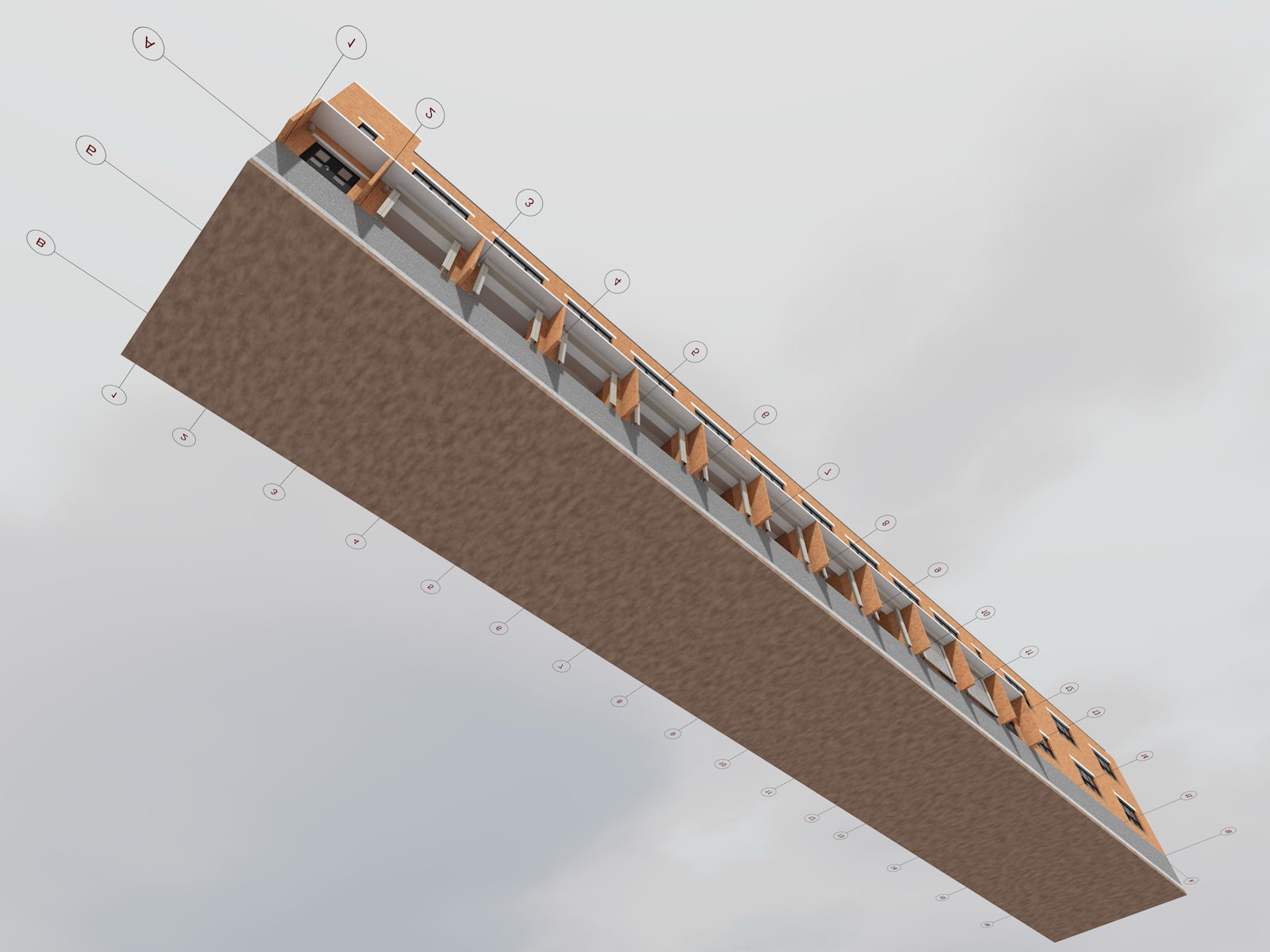

Вид фундамента многофункционального гаража для Интернет-магазина

Вид фундамента многофункционального гаража для Интернет-магазина

Вид фундамента многофункционального гаража для Интернет-магазина



Вид фундамента многофункционального гаража для Интернет-магазина

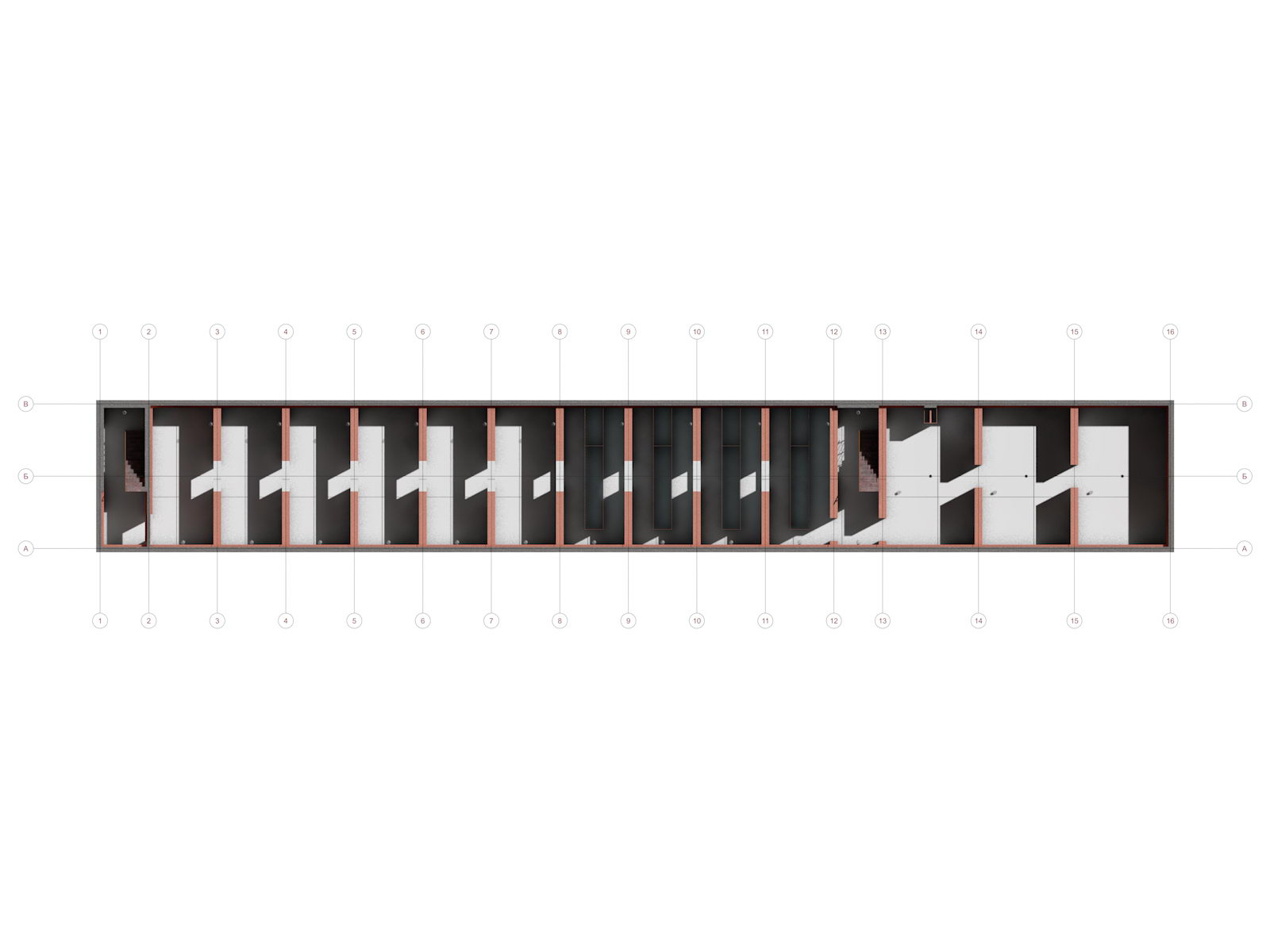

План техподполья многофункционального гаража

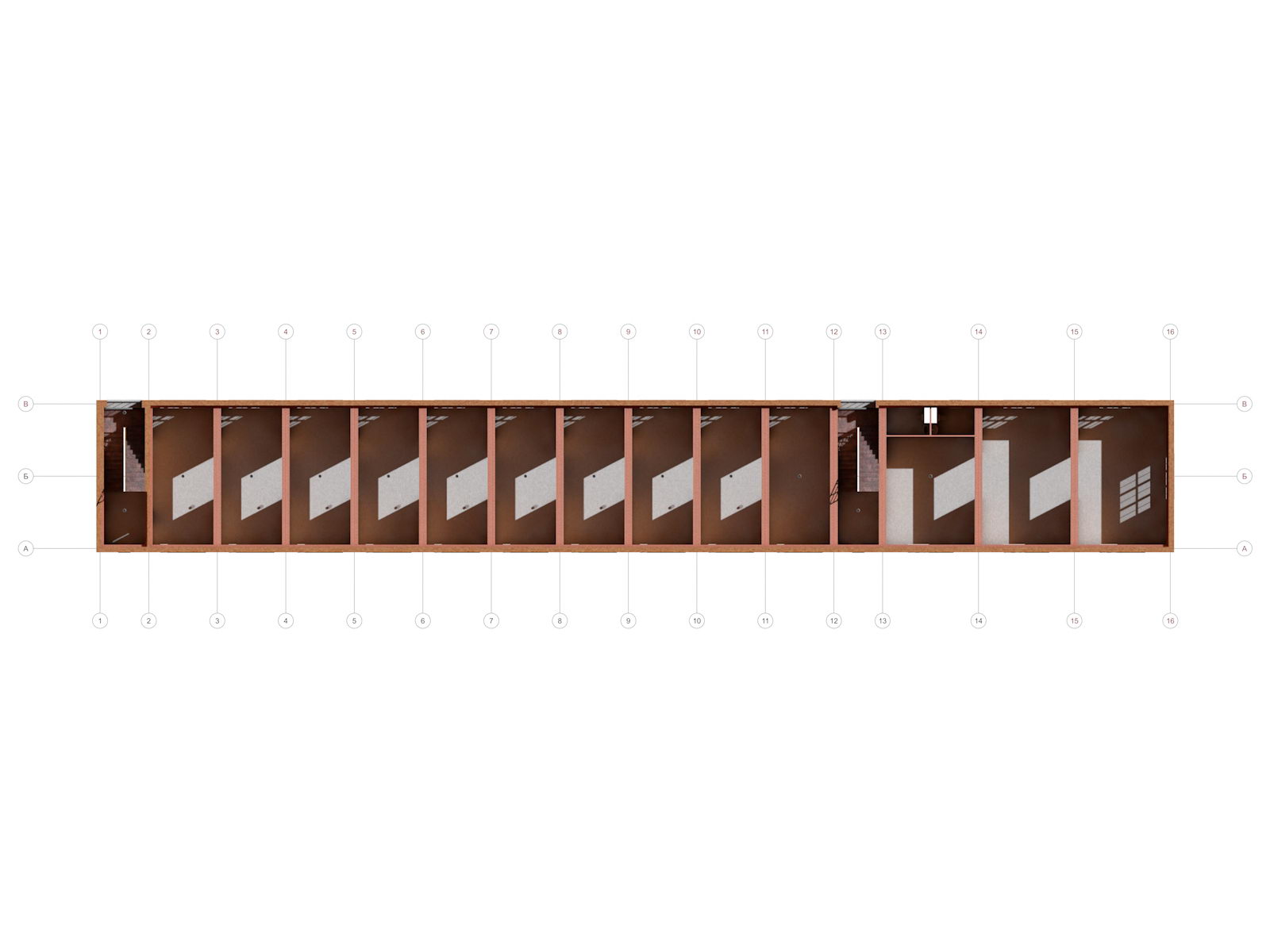

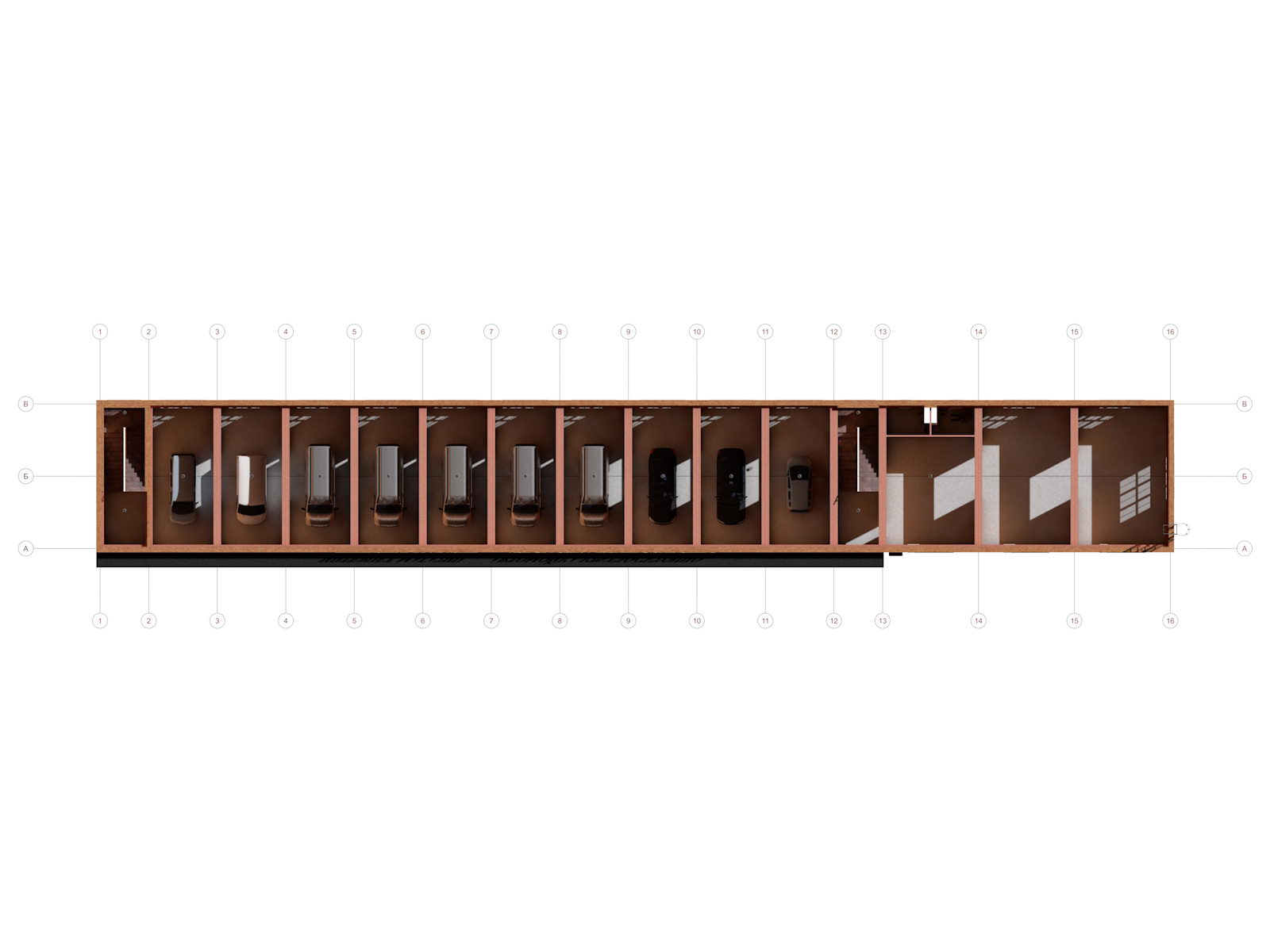

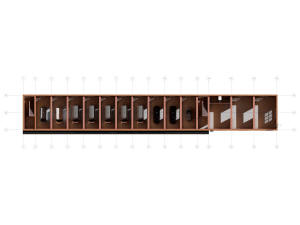

План первого этажа многофункционального гаража

План техподполья многофункционального гаража



План первого этажа многофункционального гаража



План второго этажа многофункционального гаража

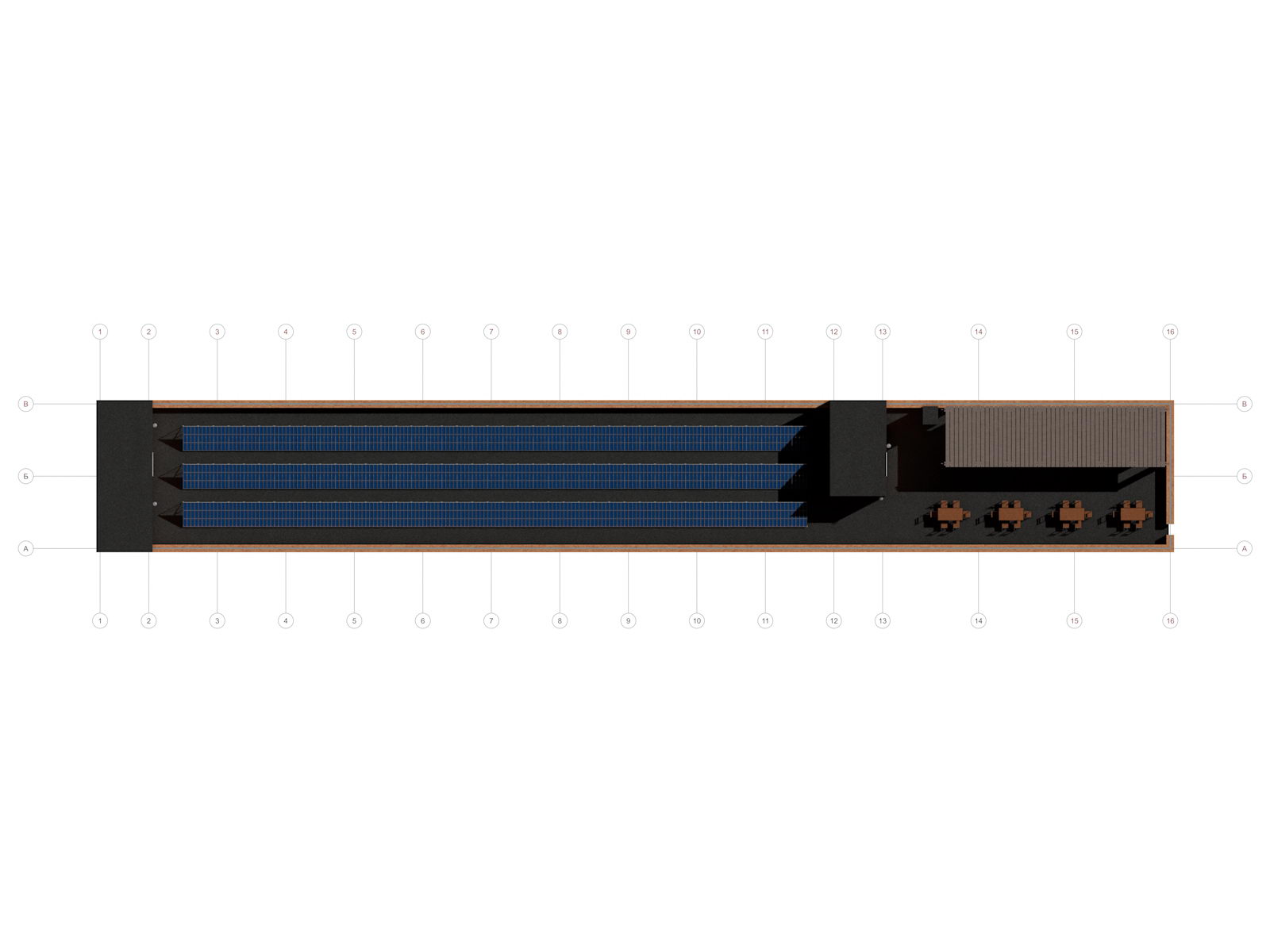

План крыши многофункционального гаража

План второго этажа многофункционального гаража



План крыши многофункционального гаража

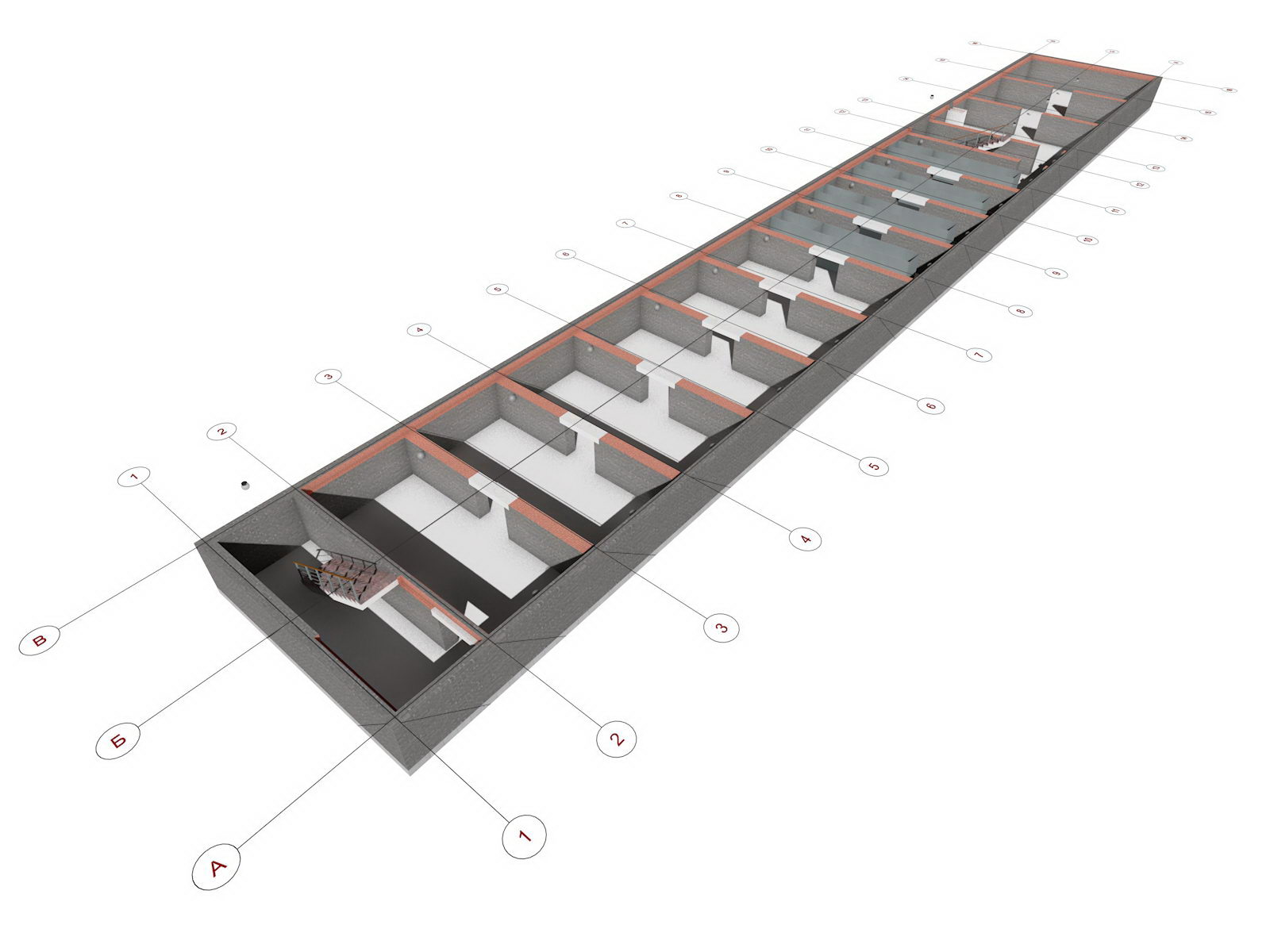

3D вид техподполья многофункционального гаража



3D вид первого этажа многофункционального гаража

3D вид техподполья многофункционального гаража



3D вид первого этажа многофункционального гаража

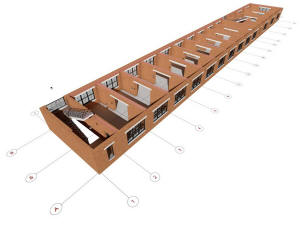

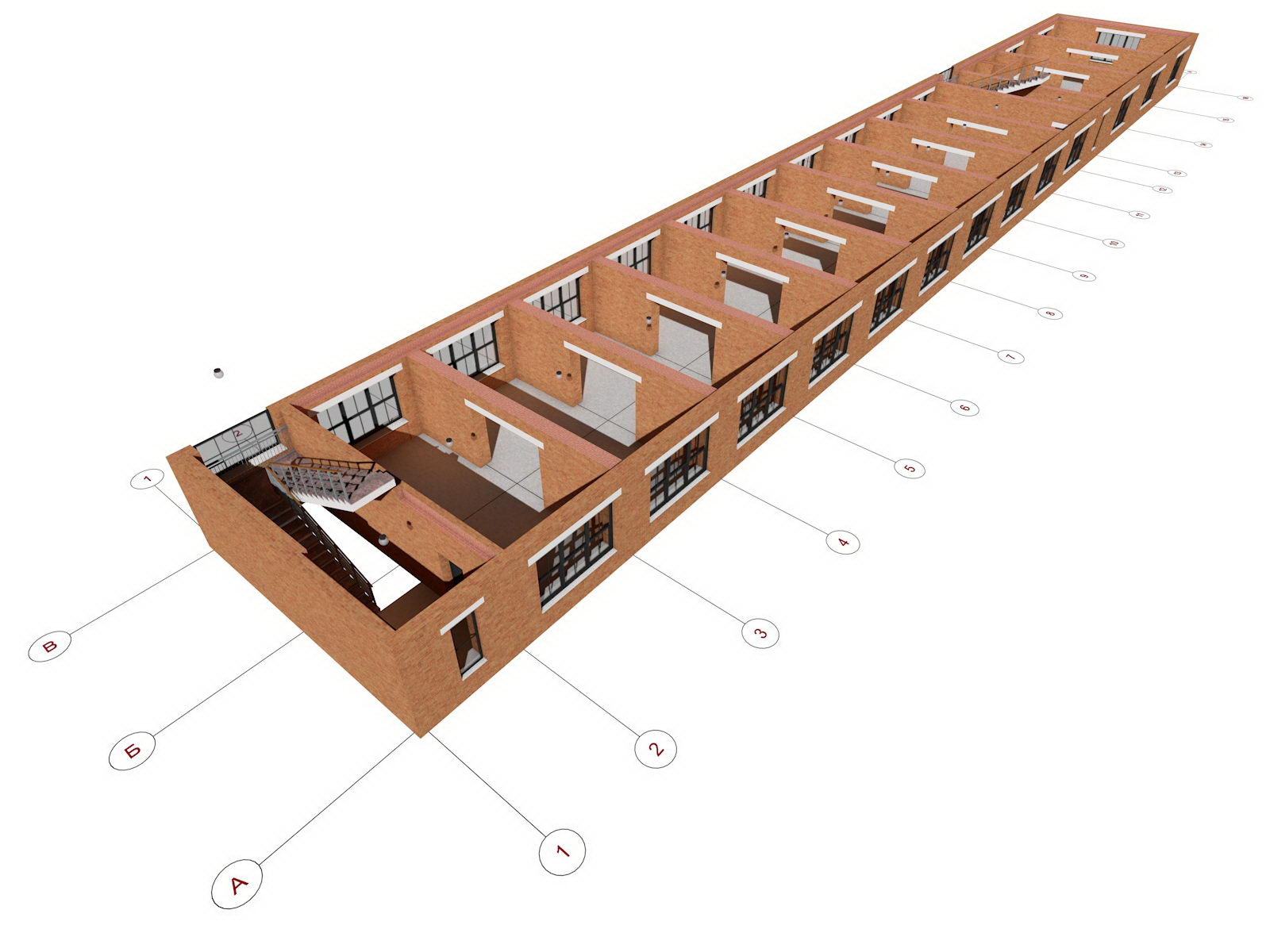

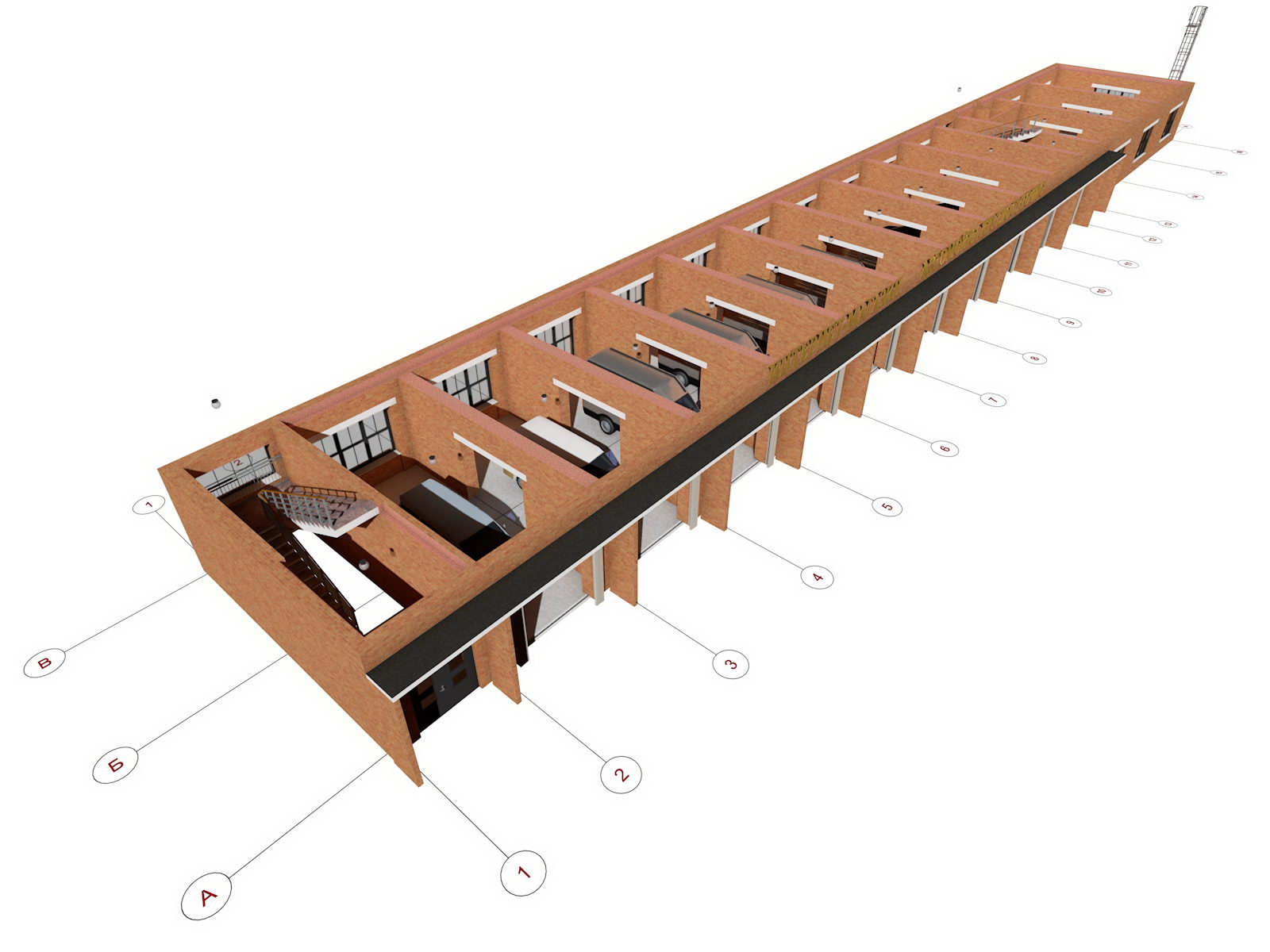

3D вид второго этажа многофункционального гаража

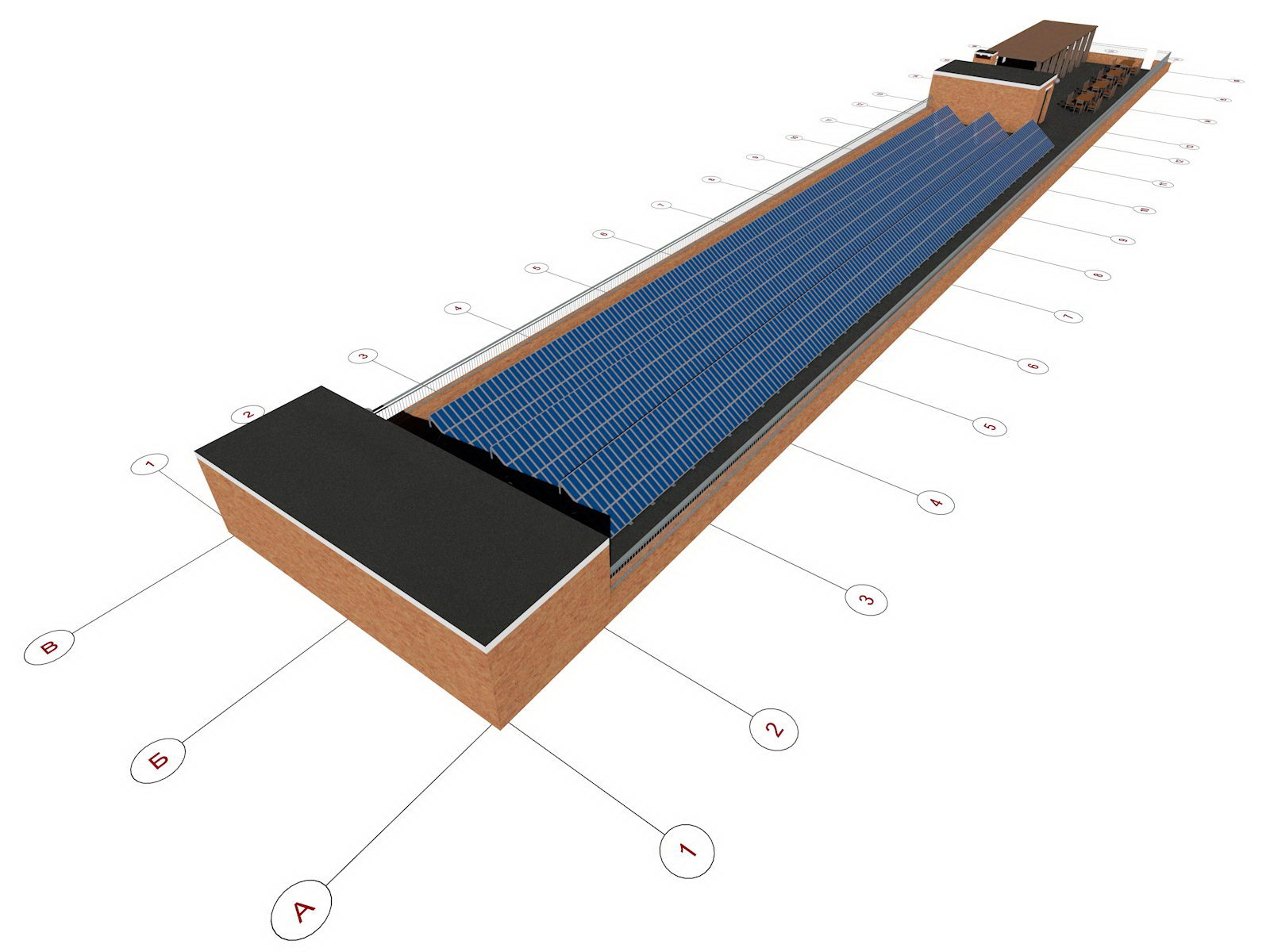

3D вид крыши многофункционального гаража

3D вид второго этажа многофункционального гаража



3D вид крыши многофункционального гаража

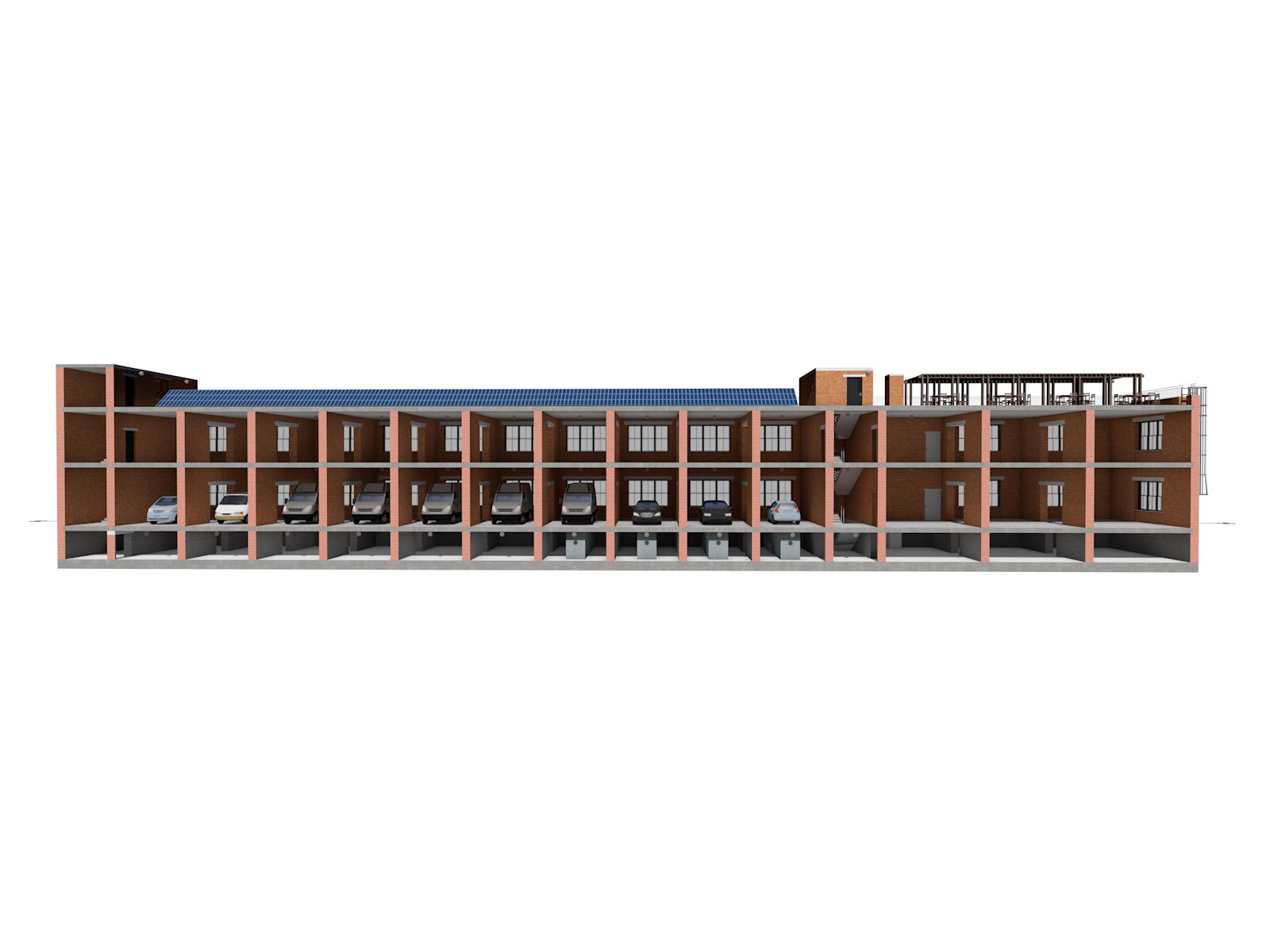

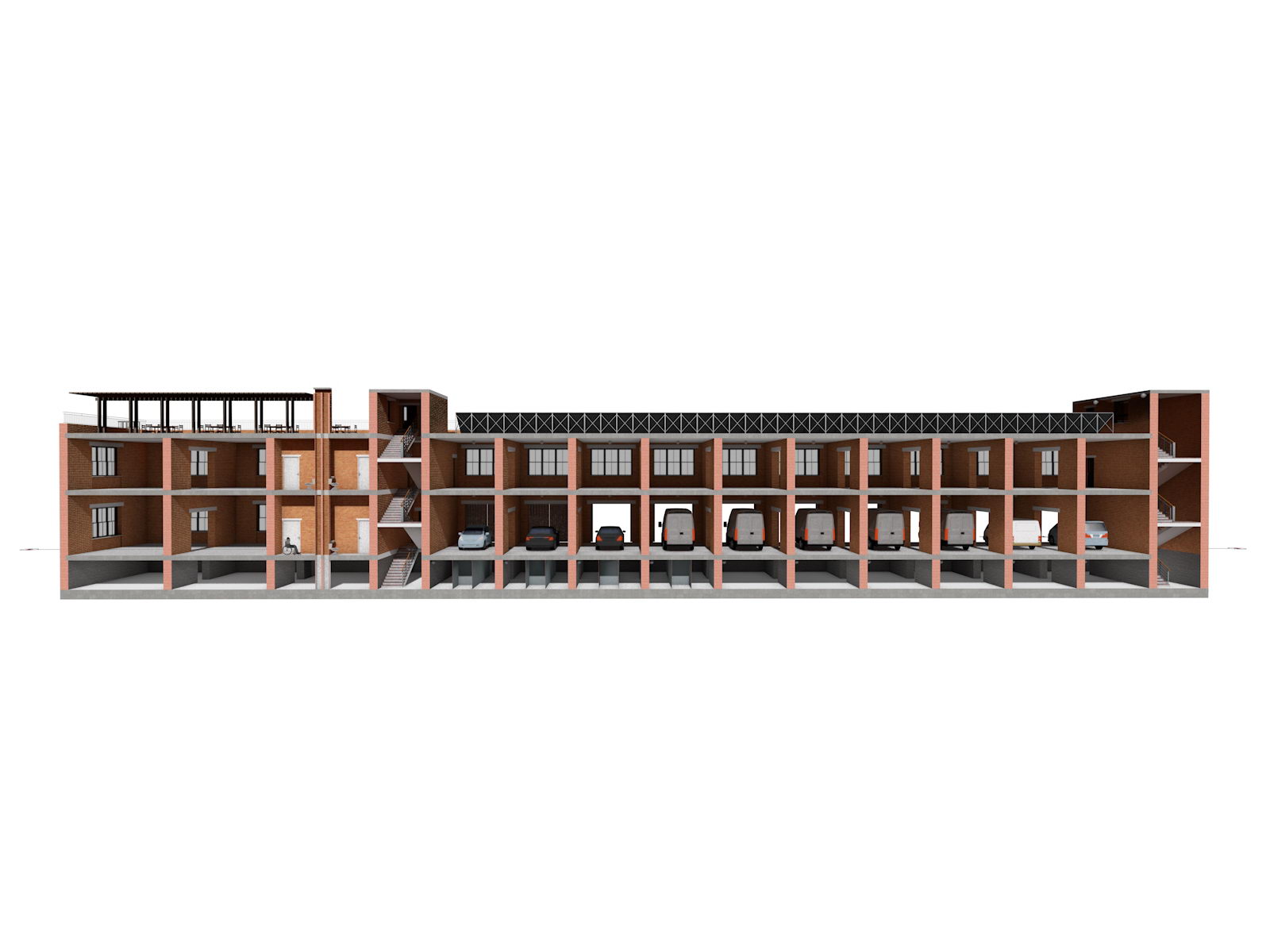

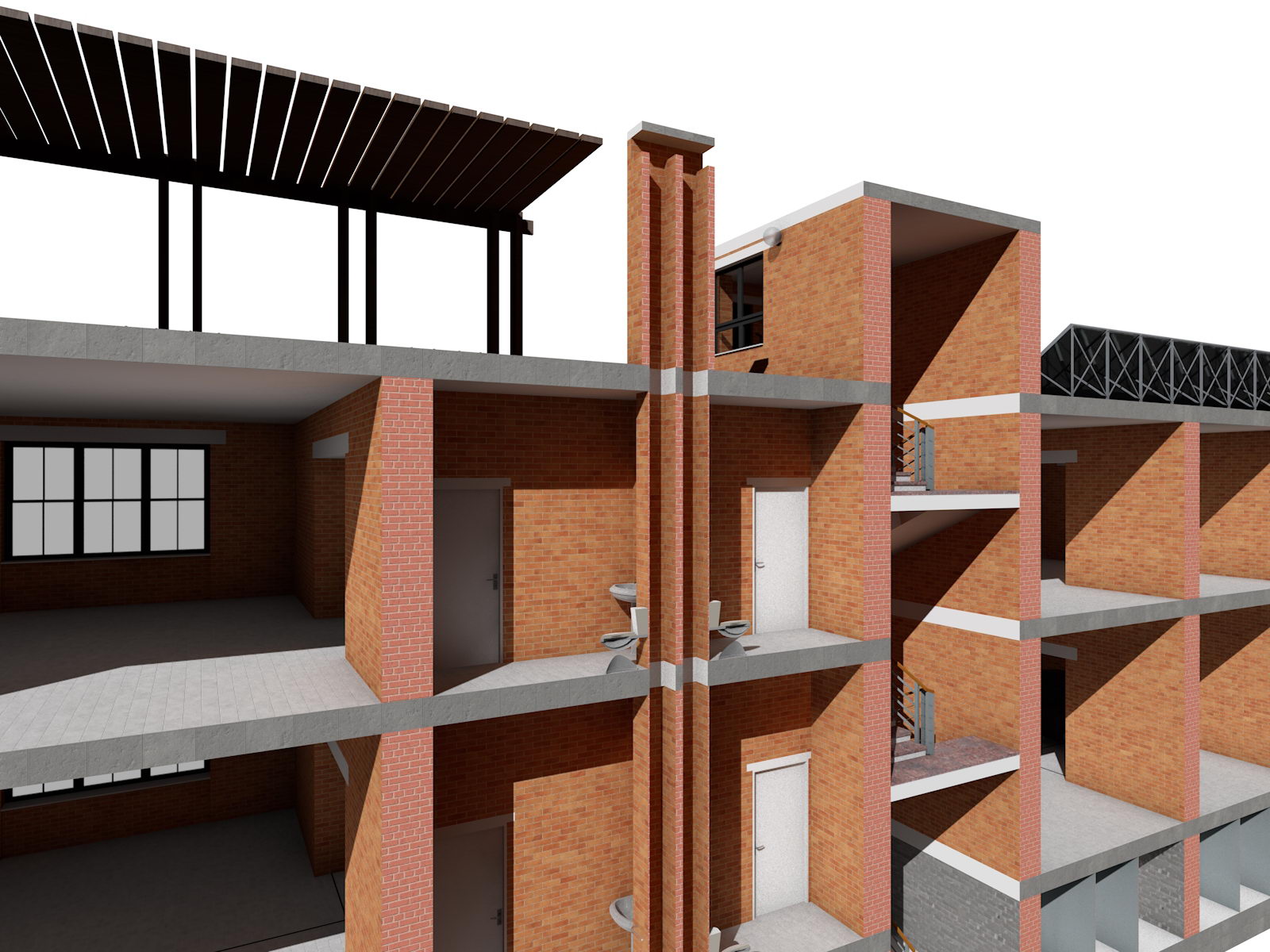

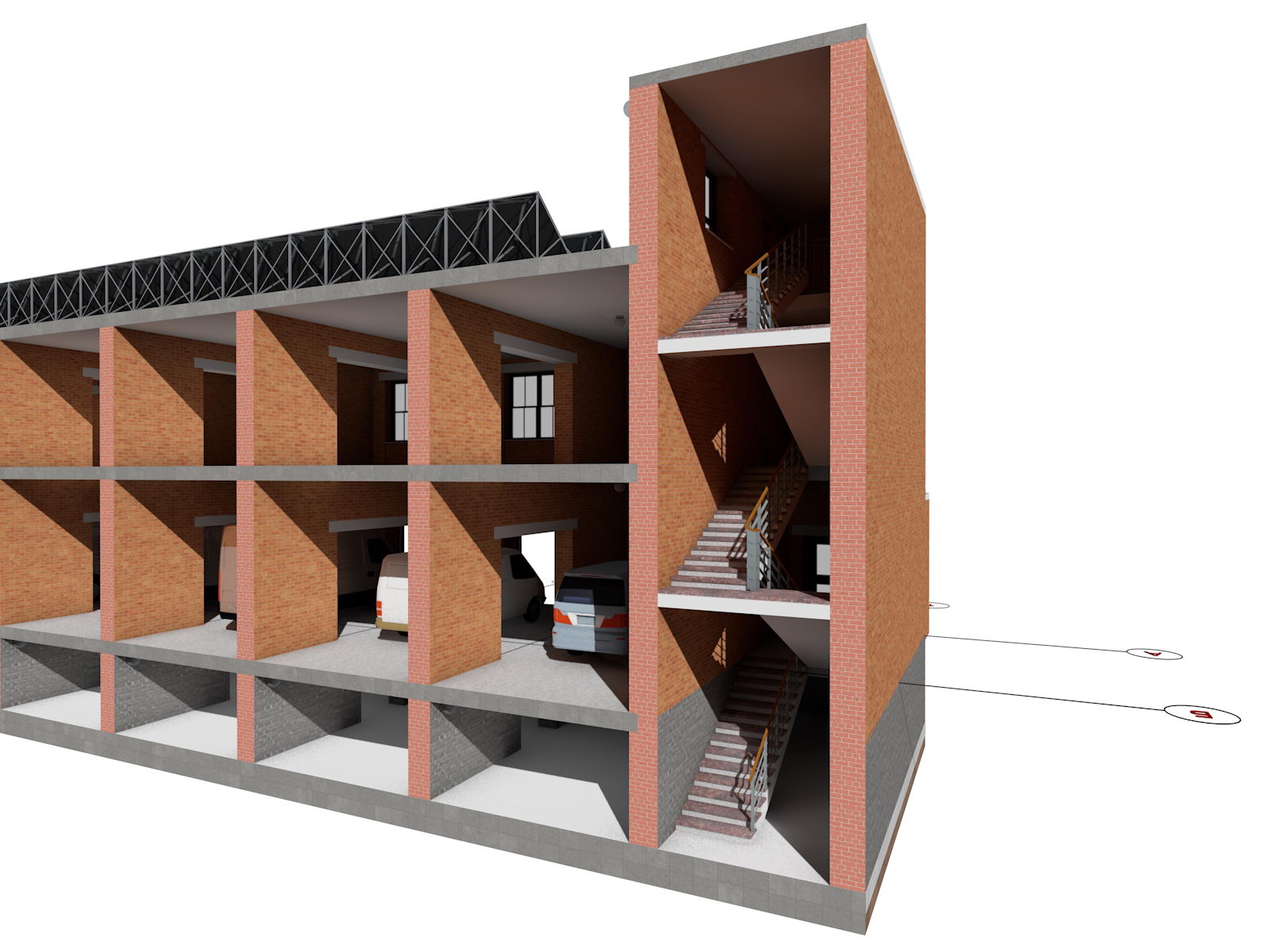

Разрез многофункционального гаража

Разрез многофункционального гаража

Разрез многофункционального гаража



Разрез многофункционального гаража



Разрез многофункционального гаража

Разрез многофункционального гаража

Разрез многофункционального гаража

Разрез многофункционального гаража







Наименование

Площадь, кв. м.

Состав проектной документации

Общая

Офисов

Проект многофункционального гаража для Интернет-магазина с энергосберегающими технологиями

1170,0

378,0

1.Краткая пояснительная записка с описанием основных характеристик здания (10-12 страниц формата А4).
2.3D цветные изображения здания – 25-30 видов.
3.Поэтажные планы подполья, крыши и каждого этажа - 14-16 видов.
4.Фасады здания – 4-6 видов.
5.Разрезы здания - 6-8 видов.
6.План армирования фундамента - 8-12 видов.

7.План плит перекрытия - 8-10 видов.

8.План раскладки ФБС блоков - 6-8 видов.

9.План подвесных потолков - 4-6 видов.

10.Проект молниезащиты - 6-10 видов.
11.План расстановки наружных пожарных гидрантов - 6-8 видов.

12.План расстановки шкафов противопожарного водопровода - 2-4 вида.
13.План расстановки наружных и внутренних потолочных светильников - 4-6 видов.
14.План системы водоотведения с крыши - 4-6 видов.
15.План расстановки батарей отопления - 4-6 видов.
16.План расстановки сантехники - 4-6 видов.
17.План вентиляционных труб и их разрезы - 4-6 видов.
18.3D виды каркаса здания - 8-12 видов.
19.3D виды здания на местности - 6-8 видов.
20.План разворотов транспортной техники - 4-8 видов.
21.Габаритный план расстановки мебели (без дизайна интерьера).
22.План вибрирования фундамента - 1-2 вида.

23.Повышение сейсмоустойчивости здания- 6-8 видов.

24.План расстановки камер видеонаблюдения – 7-8 видов.
25.План расстановки датчиков пожарной сигнализации – 8-10 видов.
26.План расстановки спринклеров водяной автоматической системы пожаротушения и емкостей с водой.
27.План расстановки ручных пожарных извещателей.
28.План расстановки СОУЭ.

29.План эвакуационных путей – 5-6 видов.
30.Подборка типовой рабочей документации (рабочие строительные серии узлов, разработанных в СССР) - по согласованию.



Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.

Для разработки РП нужны инженерные изыскания площадки строительства:

- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.



Общая площадь многофункционального гаража дана с учетом площади подполья высотой 1,8 м. в чистоте.



Состав архитектурного проекта многофункционального гаража может незначительно уточняться по взаимному согласованию сторон.

Состав рабочего проекта многофункционального гаража оговаривается индивидуально.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта.

Архитектурный проект двухэтажного многофункционального гаража выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как практически в любых климатических условиях.


Архитектурно-планировочное решение разработано в соответствии и с учетом:

  • СП 113.13330.2016 "Стоянки автомобилей";

  • СП 118.13330.2012 "Общественные здания и сооружения";

  • СП 1.13130.2009 "Системы противопожарной защиты. Эвакуационные пути и выходы";

  • СП 4.13130.2013 "Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям";

  • СП 28.13330.2017 "Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85";

  • СП 275.1325800.2016 "Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции";

  • СП 131.13330.2018 "Строительная климатология";

  • СП 31-114-2004 "Правила проектирования жилых и общественных зданий для строительства в сейсмических районах";

  • СП 370.1325800.2017 "Устройства солнцезащитные зданий. Правила проектирования";

  • СП 14.13330.2018 "Строительство в сейсмических районах";

  • СП 24.13330.2011 "Свайные фундаменты";

  • СП 45.13330.2017 "Земляные сооружения, основания и фундаменты";

  • СП 48.13330.2011 "Организация строительства";

  • Серия 0.00-2.96с Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие материалы для проектирования»; Серия 0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для проектирования");

  • СП 345.1325800.2017 "Здания жилые и общественные. Правила проектирования тепловой защиты";

  • СП 321.1325800.2017 "Здания жилые и общественные. Правила проектирования противорадоновой защиты";

  • СП 60.13330.2016 "Отопление, вентиляция и кондиционирование воздуха";

  • СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Требования пожарной безопасности";

  • СП 15.13330.2012 Каменные и армокаменные конструкции;

  • СП 327.1325800.2017 "Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта";

  • СП 31-110-2003 "Проектирование и монтаж электроустановок жилых и общественных зданий";

  • СП 2.13130.2012 "Свод правил системы противопожарной защиты обеспечение огнестойкости объектов защиты";

  • СП 2.13130.2012 "Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты";

  • СП 381.1325800.2018 "Сооружения подпорные. Правила проектирования";

  • СП 126.13330.2017 "Геодезические работы в строительстве";

  • СП 132.13330.2011 "Обеспечение антитеррористической защищенности зданий и сооружений. Общие требования проектирования";

  • СП 47.13330.2016 "Инженерные изыскания для строительства. Основные положения";

    • СП 317.1325800.2017 "Инженерно-геодезические изыскания для строительства. Общие правила производства работ";

    • СП 11-105-97 "Инженерно-геологические изыскания для строительства";

    • СП 11-103-97 "Инженерно-гидрометеорологические изыскания для строительства";

    • СП 11-102-97 "Инженерно-экологические изыскания для строительства";

  • Постановление Правительства Российской Федерации от 25 января 2011 года N 18 "Об утверждении Правил установления требований энергетической эффективности для зданий, строений, сооружений и требований к правилам определения класса энергетической эффективности многоквартирных домов";

  • Постановление Правительства РФ от 14 апреля 2017 г. № 447 "Об утверждении требований к антитеррористической защищенности гостиниц и иных средств размещения и формы паспорта безопасности этих объектов";

  • Федеральный закон "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" от 23.11.2009 N 261-ФЗ;

  • ГОСТ 33125-2014 "Устройства солнцезащитные. Технические условия";

  • ГОСТ 21.501-2011 "Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений";

  • ГОСТ 21.201-2011 "Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций";

  • ГОСТ 2.305-2008 "Единая система конструкторской документации. Изображения - виды, разрезы, сечения";

  • ТСН 21-301-2001 г.Москвы (МГСН 5.01-01) "Стоянки легковых автомобилей";

  • МДС 31-8.2002 "Рекомендации по проектированию и устройству фонарей для естественного освещения помещений";

  • СанПиН 2.2.1/2.1.1.1200-03 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов» (п. 4.4., табл. 4.4.1);

  • НПБ 110-03 "Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и автоматической пожарной сигнализацией".

Подробнее о проекте гаража:





Идеология многофункционального гаража

Основная идеология многофункционального гаража: "все в одном", предназначен для обеспечения работы Интернет-магазина, строительство на узком, вытянутом участке земли.

Одной из стратегически важных задач для любого Интернет-магазина является уменьшение накладных расходов.

Во многих случаях оказывается построить новое многофункциональное здание, в котором одновременно будет гараж, склад, офис, магазин и кафе (столовая), чем платить за них арендную плату.

Лучше вложить деньги в строительство собственного здания для бизнеса, чем платить деньги за аренду. Затраты на строительство окупят себя за 3-4 года.

Накладные расходы будут ниже, если гараж, склад, офис, магазин и кафе (столовая) будут в одном месте.

Подобрать подходящий участок для строительства - непростая задача. Многие участки, подходящие по своему расположению, оказывается неподходящими по своим геометрическим размерам.

В данном проекте многофункционального гаража предполагается строительство на узком и вытянутом участке формы, близкой к прямоугольной.

Нередко такие участки земли располагаются вдоль дорог, что является потенциально инвестиционно привлекательным в пользу выбора данного архитектурного проекта многофункционального гаража для Интернет-магазина.

Автомойка может использоваться в качестве гаража для машин Интернет-магазина.

Здание представляет собой 2 надземных этажа, техподполье и эксплуатируемая крыша (кровля).

Гараж оборудован современными системами пожарной, охранной сигнализациями и видеонаблюдением.

Выбранные конструктивно-технические решения в данном проекте многофункционального гаража обуславливают возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.

Отличительной положительной особенностью данного проекта многофункционального гаража является возможность использование простых строительных решений, обеспечивающих быстроту, простоту и низкую стоимость ее строительства.

Проектная документация многофункционального гаража не подлежит обязательному прохождению экспертизы.



Строительство предлагается вести в один этап.

Класс энергоэффективности здания В+.



Примечание

  • По желанию возможна увеличение площади многофункционального гаража.

  • Рекомендуется заказ разработки 3D интерьера офисов.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку архитектурного проекта многофункционального гаража.

  • Проектом предусмотрено благоустройство отведенной и прилегающей территории. Территория благоустраивается и озеленяется путем устройства газонов, посадки кустарника и деревьев.

  • Согласно проведенным расчетам, учитывая расстояние до ближайшего жилого дома от здания проектируемого многофункционального гаража, шум его вентиляционных систем не оказывает негативного влияния на окружающую застройку.

  • Конструктивные и планировочные решения многофункционального гаража, спецификация шумоактивного оборудования и шумозащитные мероприятия, предложенные в проекте многофункционального гаража обеспечивают достаточное снижение технологического шума проектируемого объекта и соблюдение санитарных норм на территории и у фасадов ближайших жилых домов как в дневное, так и в ночное время суток.



Для приобретения или заказа проекта многофункционального гаража с использованием альтернативных источников энергии свяжитесь с нами любым удобным для Вас способом, указанном на сайте.

Основные разделы



Проекты домов 1-50
Проекты домов 51-100
Проекты домов 101-150
Проекты гаражей
Проекты гостиниц
Проекты детских садов
Проекты заводов
Проекты конюшен
Проекты офисных зданий
Проекты пожарных депо
Проекты поселков
Проекты ресторанов
Проекты рынков
Проекты складов
Проект спорткомплексов
Проекты старинных домов
Проекты супермаркетов
Проекты таунхаусов
Проекты ТПУ
Проекты школ
Частные дома 1-50
Частные дома 51-100
Частные дома 101-150
Частные дома 151-200
Многоэтажные дома
Проекты домов до 1500 кв.м.
Проекты аквапарков
Проекты колумбариев
Очистные сооружения













Проекты многоквартирных домов. Проекты гостиниц. Малоэтажное строительство. Проекты частных домов. Архитектура. Проектирование.

Copyright © 2019   |   Автор: Сергей Пыхтин
