Готовый проект четырехэтажного гаража на 270 машиномест с энергосберегающими технологиями





Проект разработан для строительства в условиях как плотной городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.

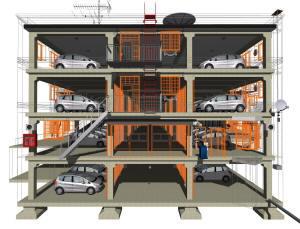

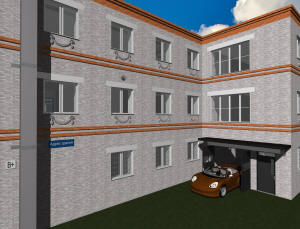

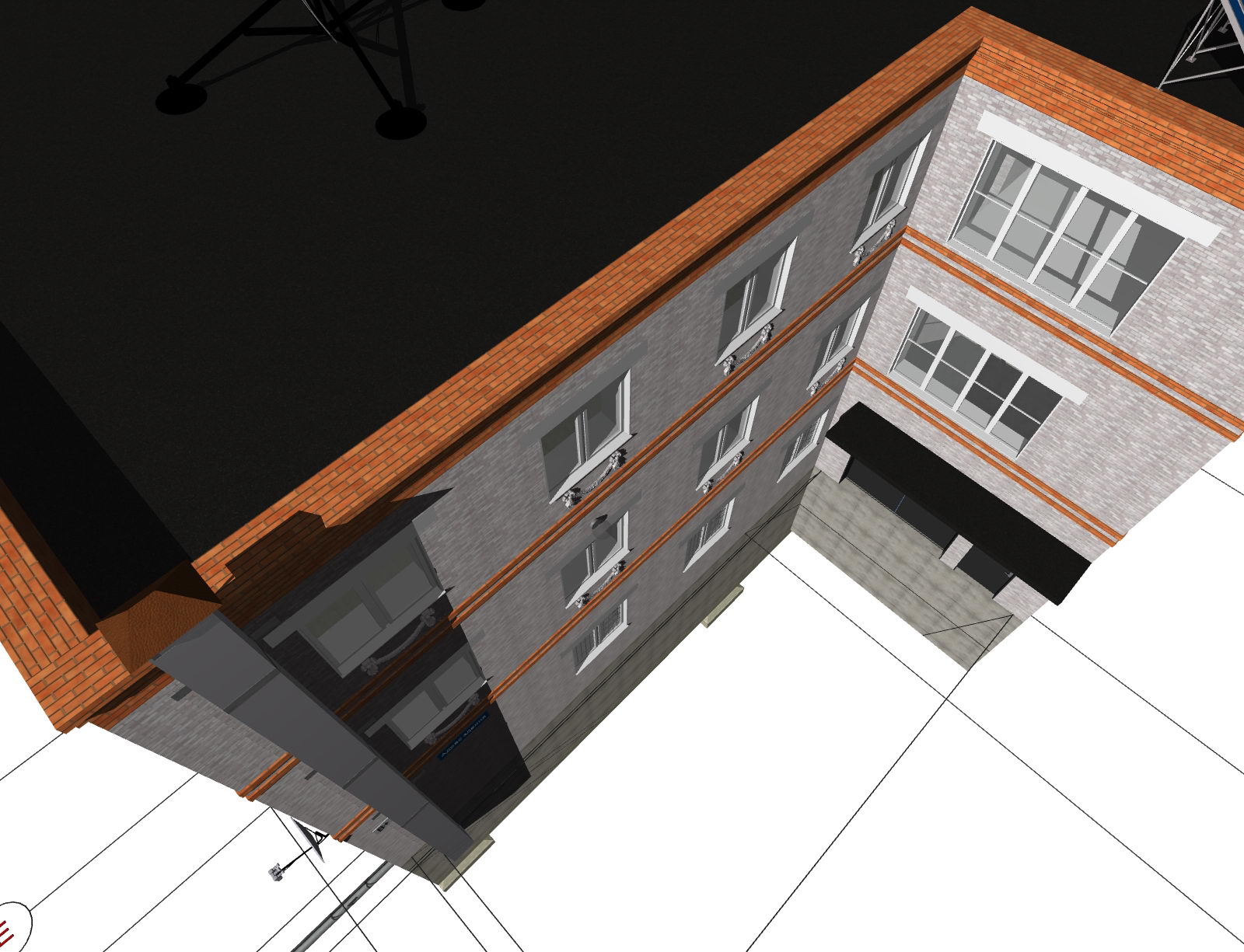

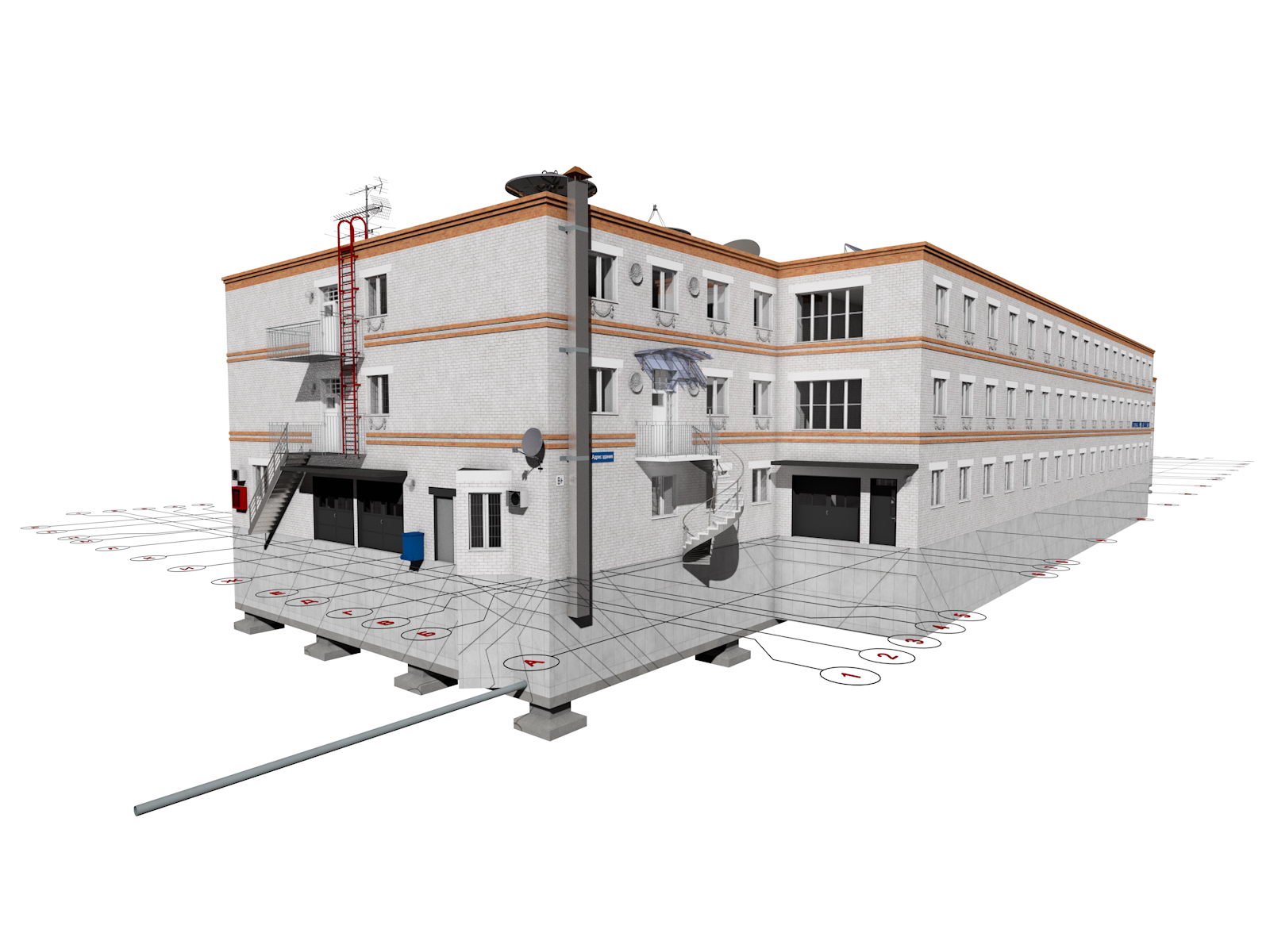

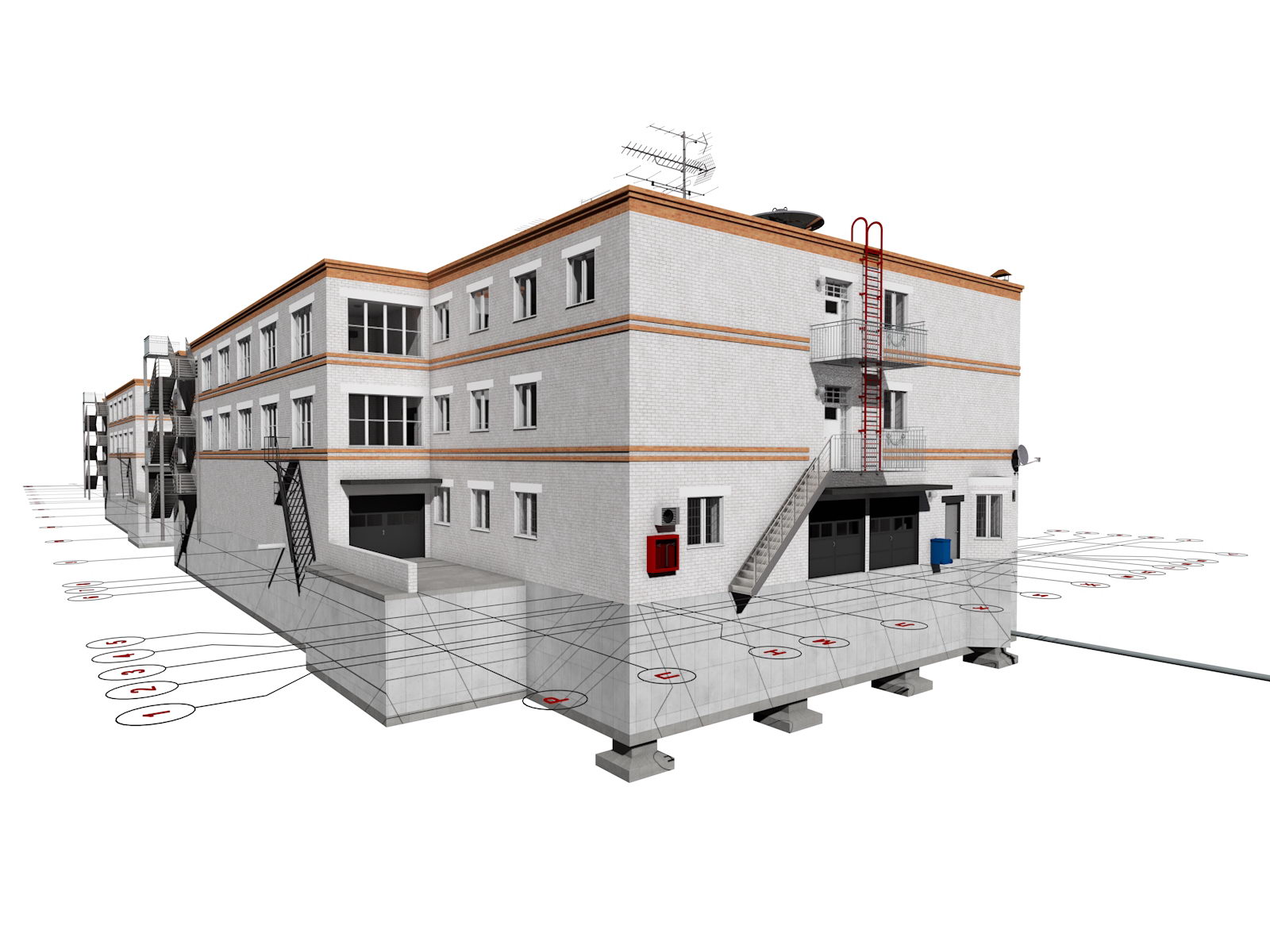

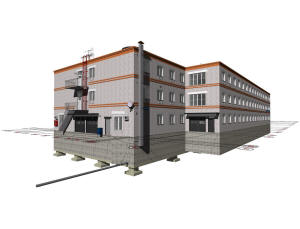

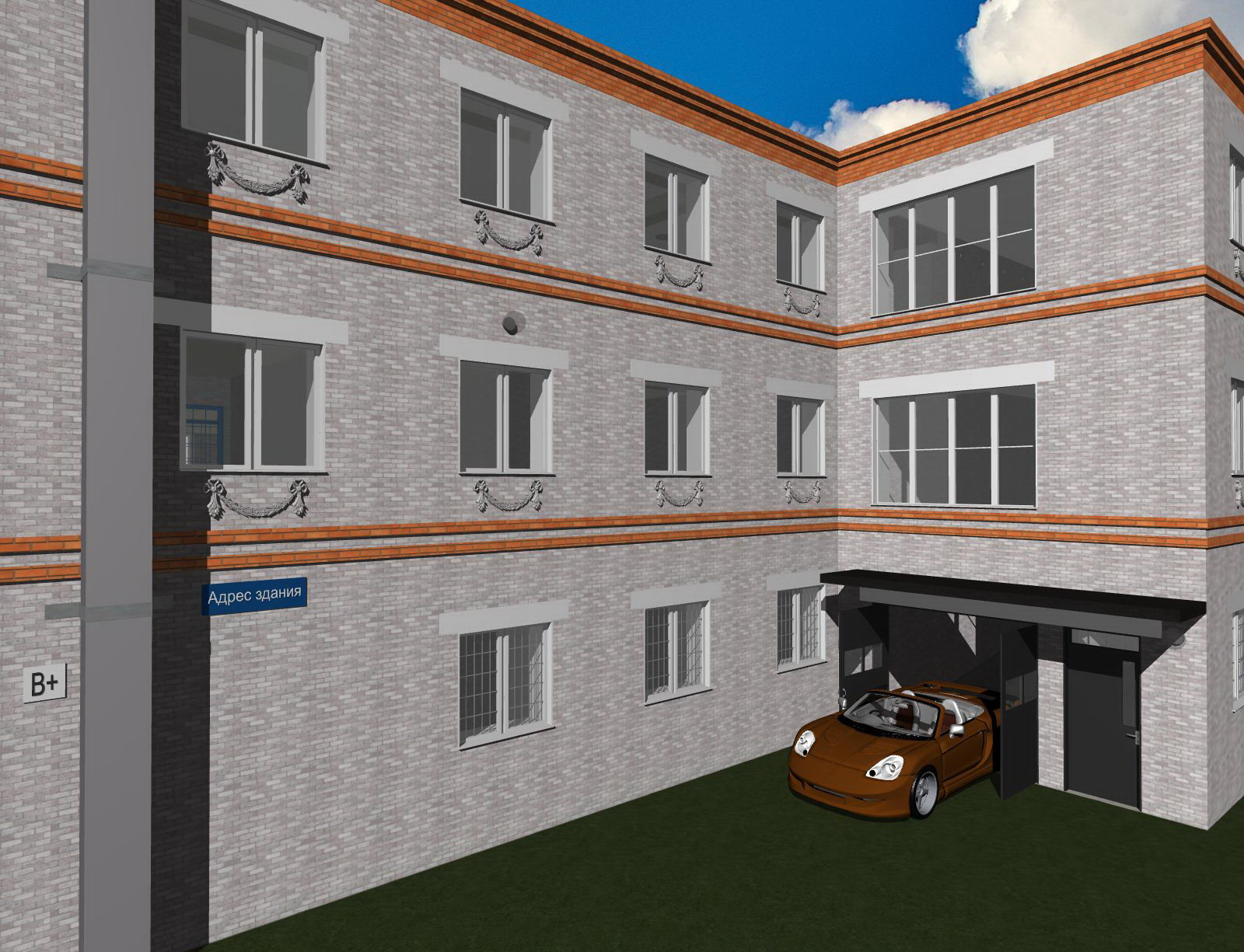

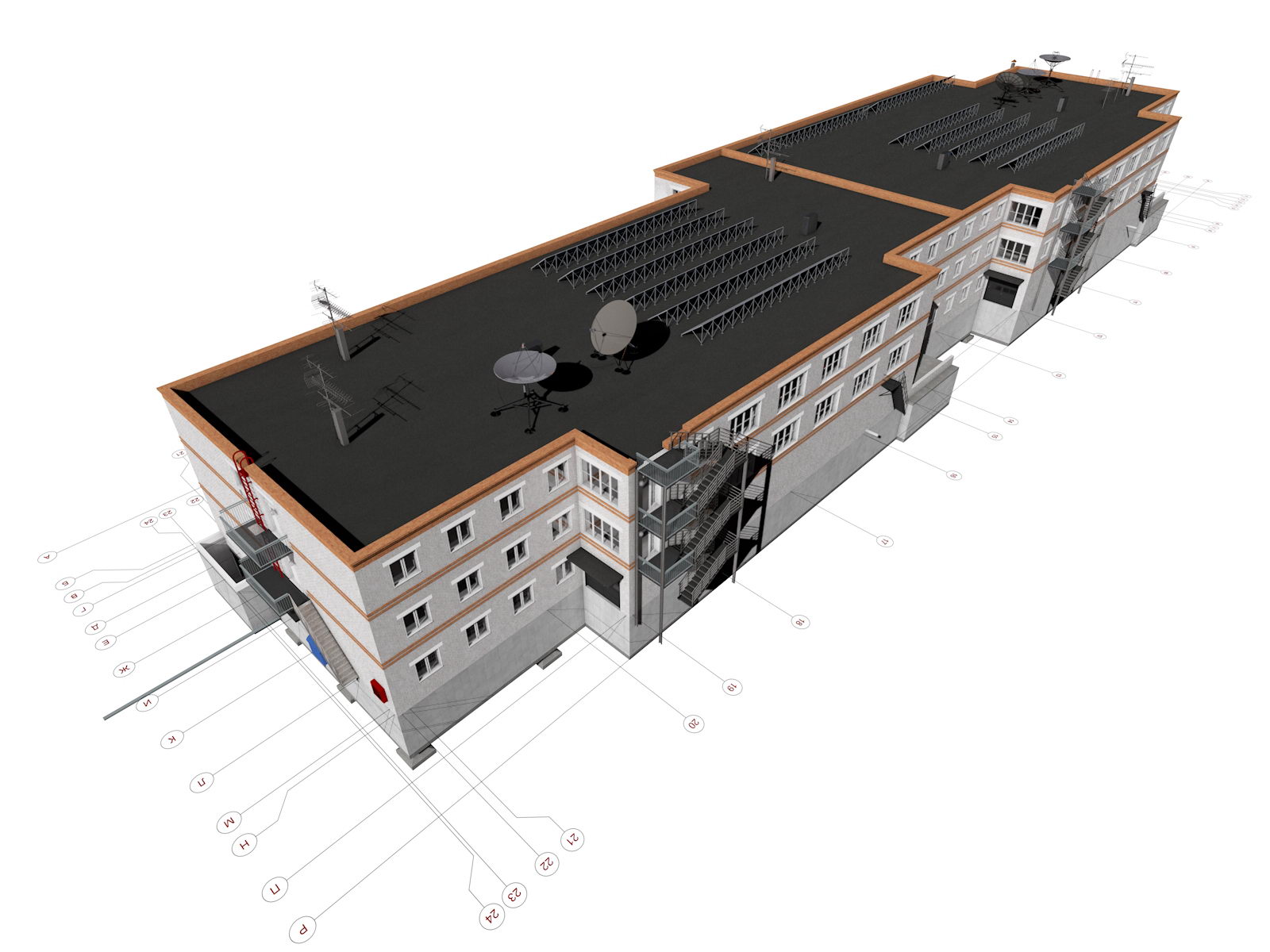

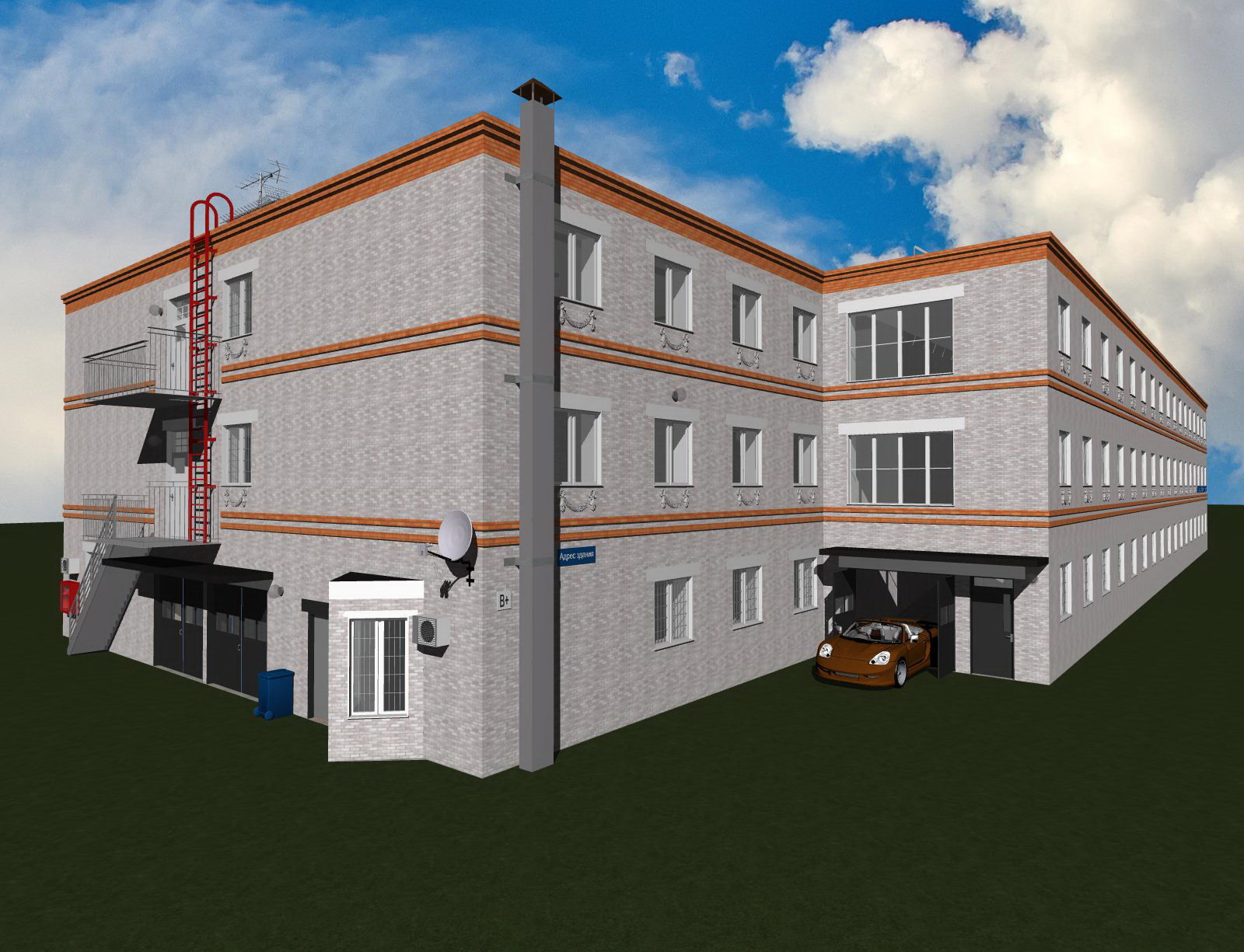

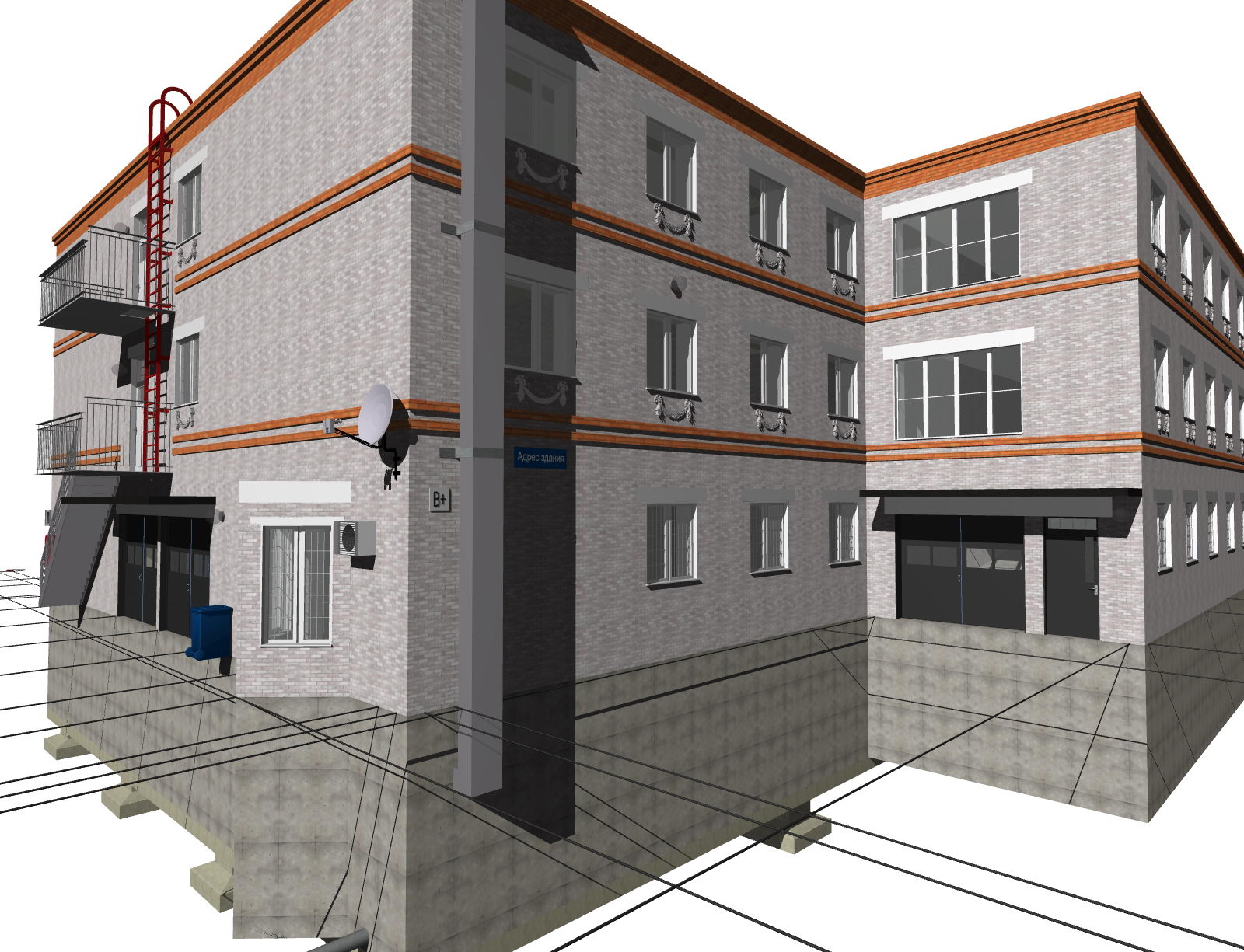

Проект четырехэтажного гаража на 270 машиномест

Проект четырехэтажного гаража на 270 машиномест

Проект четырехэтажного гаража на 270 машиномест



Проект четырехэтажного гаража на 270 машиномест



Проект четырехэтажного гаража на 270 машиномест

Проект четырехэтажного гаража на 270 машиномест

Проект четырехэтажного гаража на 270 машиномест



Проект четырехэтажного гаража на 270 машиномест



Проект четырехэтажного гаража на 270 машиномест

Проект четырехэтажного гаража на 270 машиномест

Проект четырехэтажного гаража на 270 машиномест



Проект четырехэтажного гаража на 270 машиномест



Проект четырехэтажного гаража на 270 машиномест

Проект четырехэтажного гаража на 270 машиномест

Проект четырехэтажного гаража на 270 машиномест



Проект четырехэтажного гаража на 270 машиномест



Проект четырехэтажного гаража на 270 машиномест

Проект четырехэтажного гаража на 270 машиномест

Проект четырехэтажного гаража на 270 машиномест



Проект четырехэтажного гаража на 270 машиномест



Проект четырехэтажного гаража на 270 машиномест

Проект четырехэтажного гаража на 270 машиномест

Проект четырехэтажного гаража на 270 машиномест



Проект четырехэтажного гаража на 270 машиномест

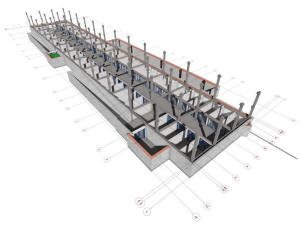

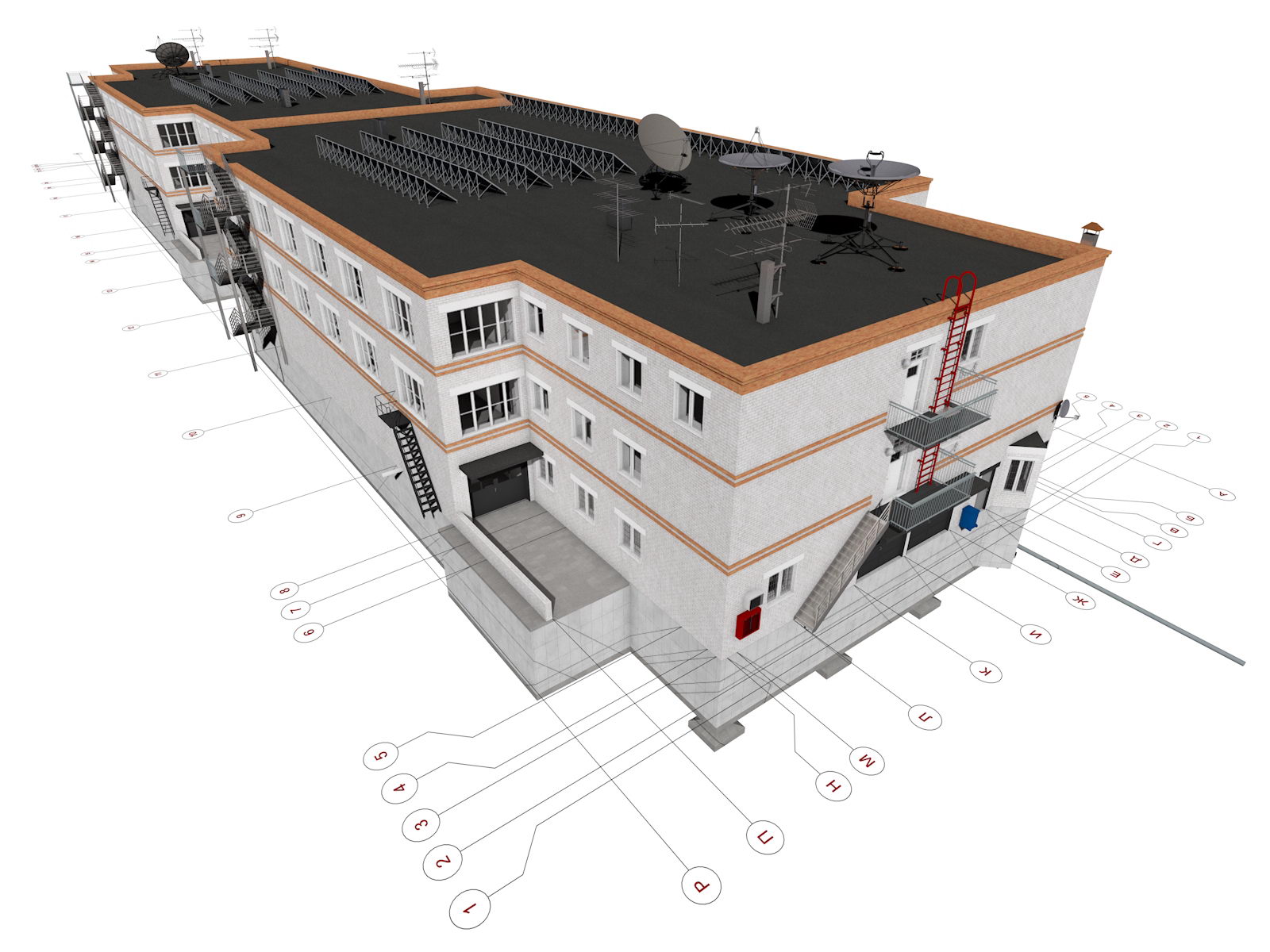

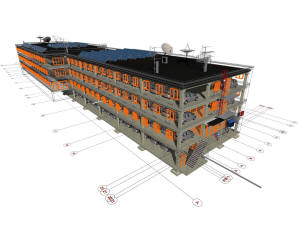

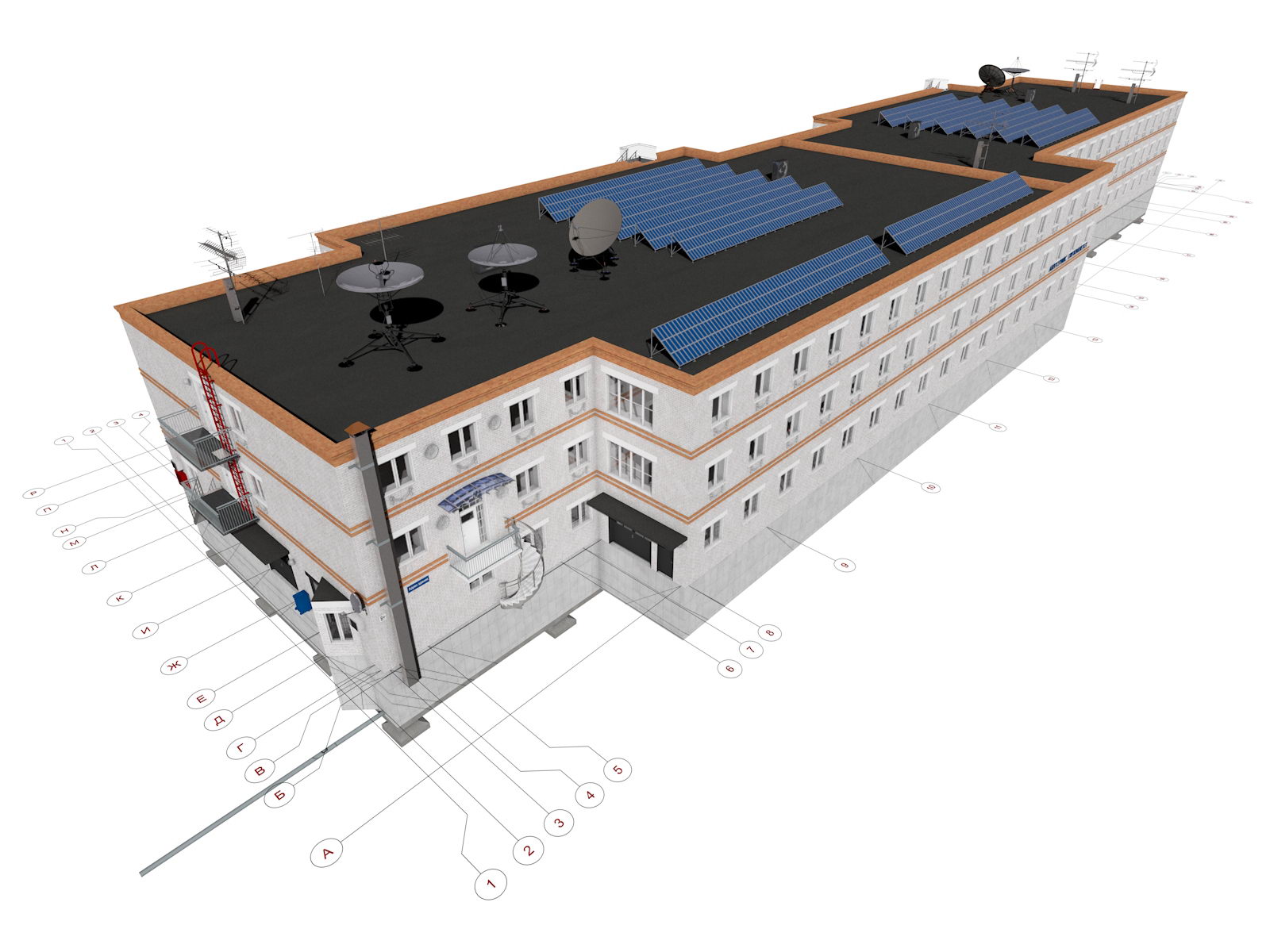

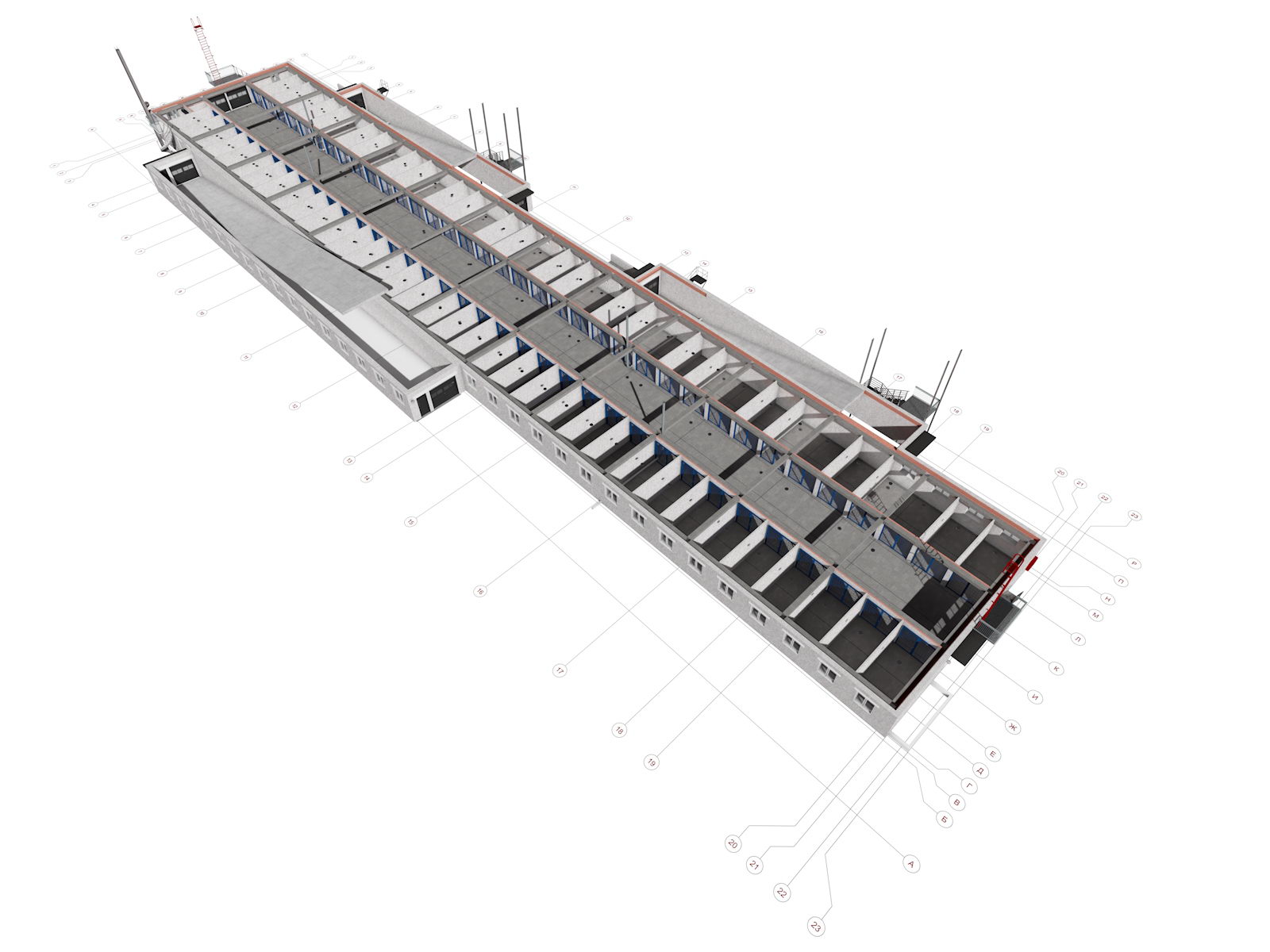

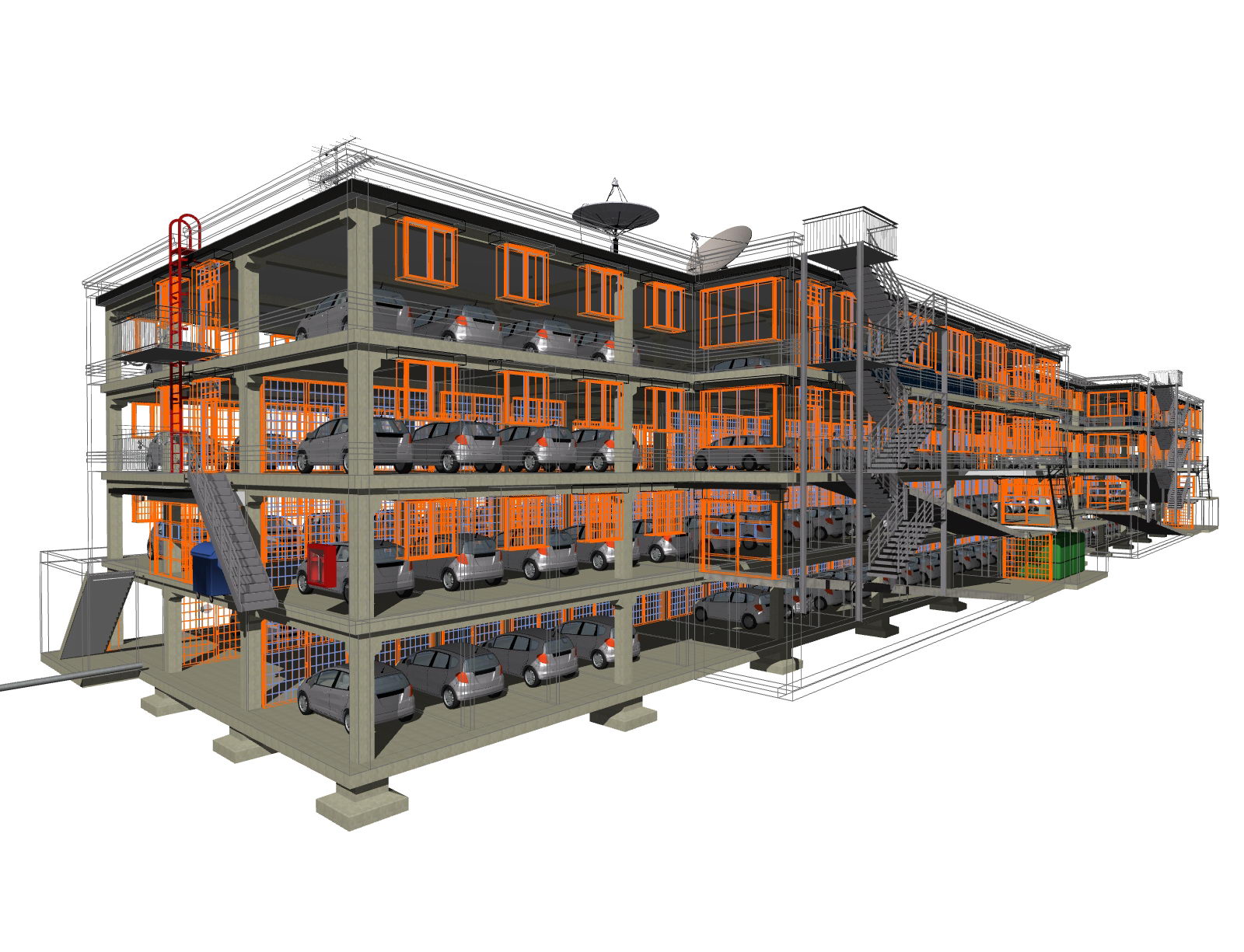

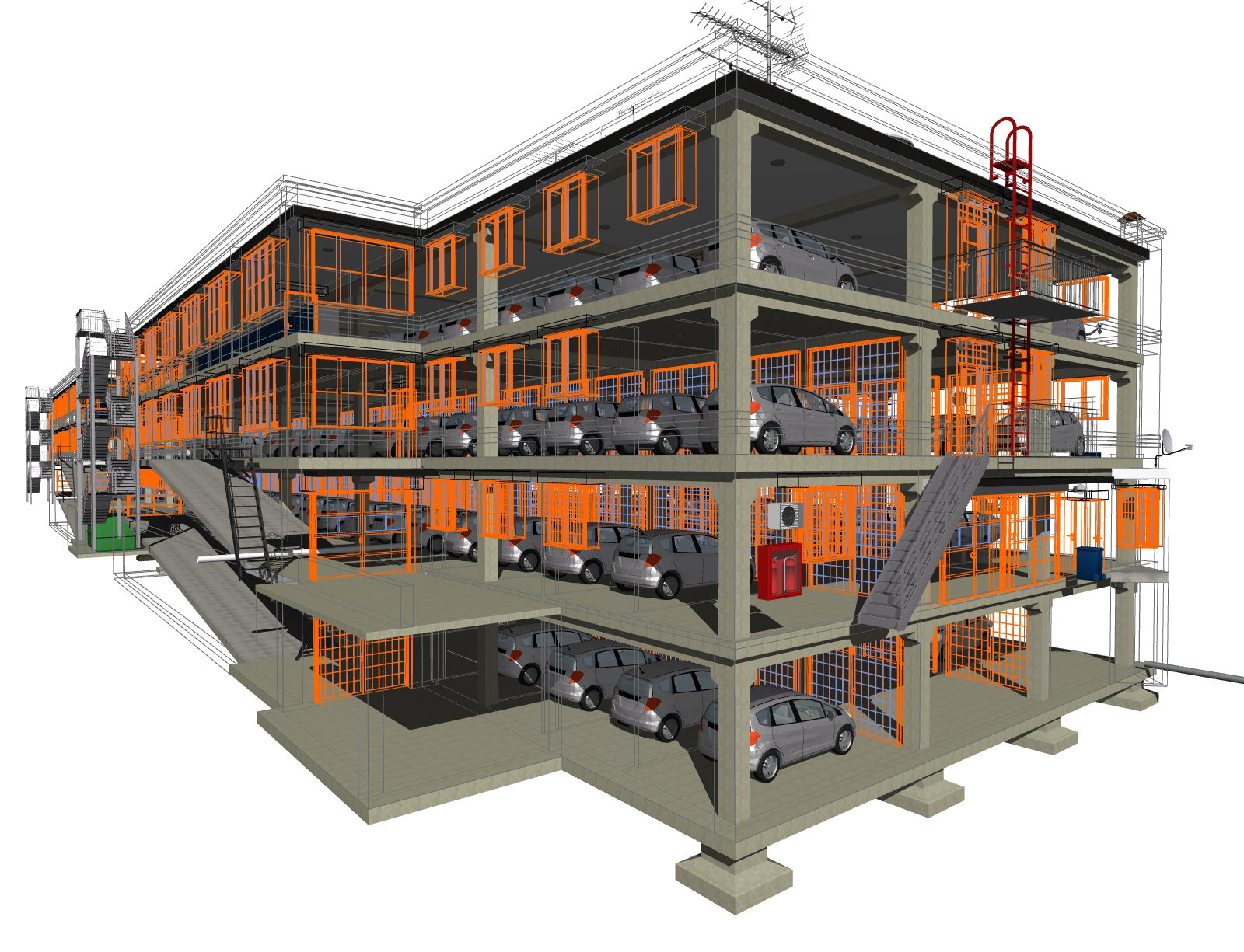

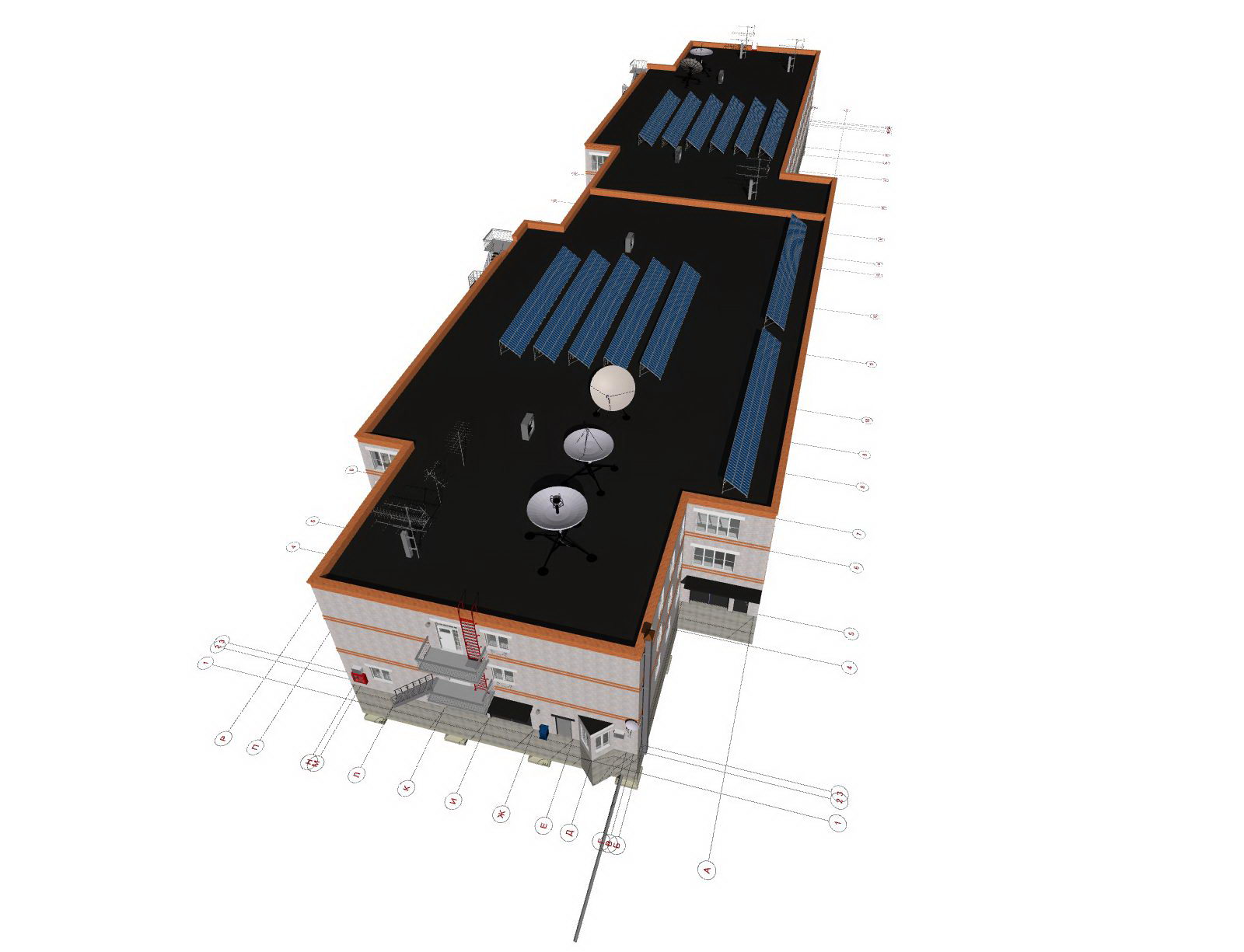

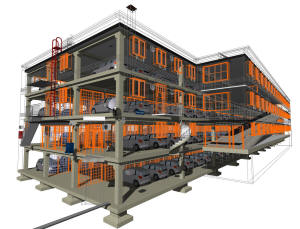

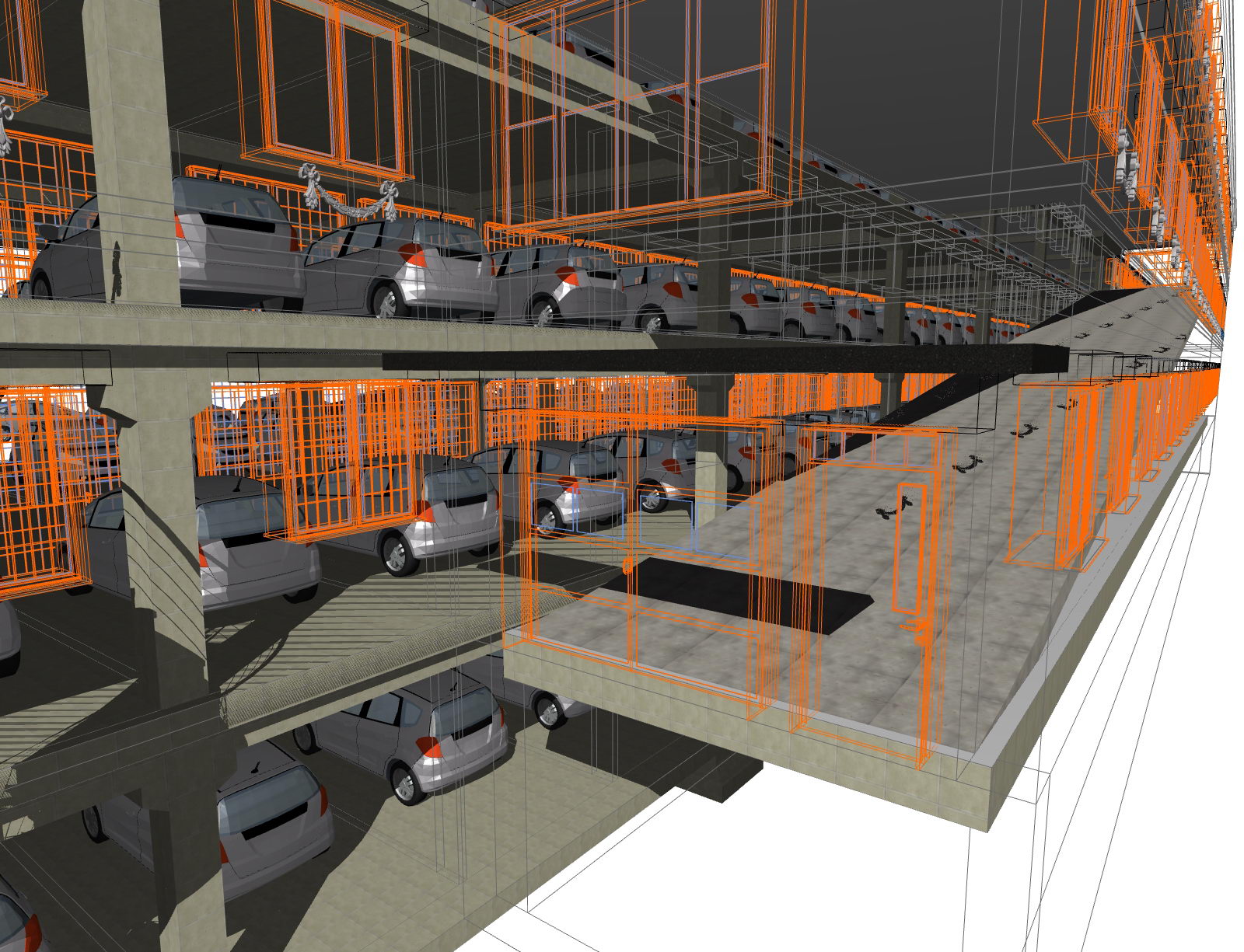

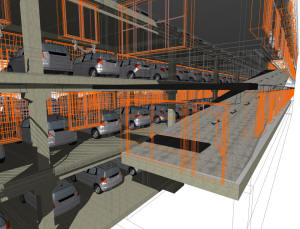

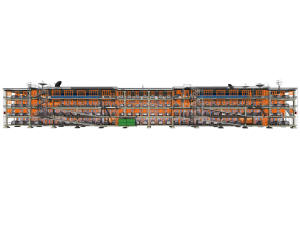

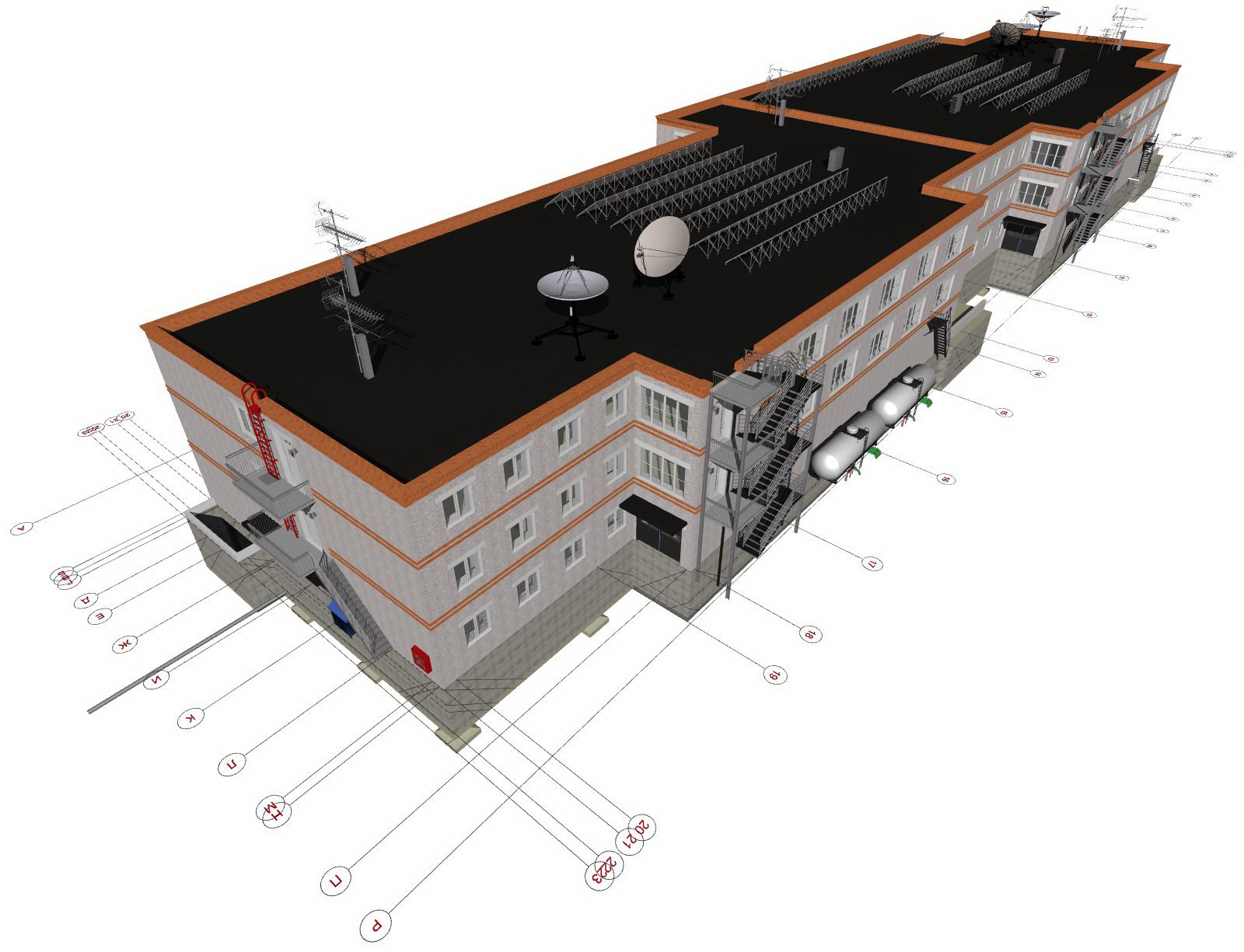

3D вида каркаса гаража и координационные оси

3D вида каркаса гаража и координационные оси

3D вида каркаса гаража и координационные оси



3D вида каркаса гаража и координационные оси



3D вида каркаса гаража и координационные оси

3D вида каркаса гаража и координационные оси

3D вида каркаса гаража и координационные оси



3D вида каркаса гаража и координационные оси



3D вида каркаса гаража и координационные оси

3D вида каркаса гаража и координационные оси

3D вида каркаса гаража и координационные оси



3D вида каркаса гаража и координационные оси



3D вида каркаса гаража и координационные оси

3D вида каркаса гаража и координационные оси

3D вида каркаса гаража и координационные оси



3D вида каркаса гаража и координационные оси



3D вида каркаса гаража и координационные оси

3D вида каркаса гаража и координационные оси

3D вида каркаса гаража и координационные оси



3D вида каркаса гаража и координационные оси

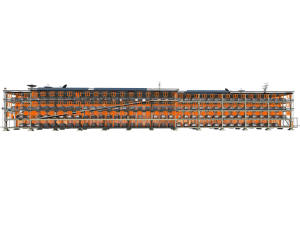

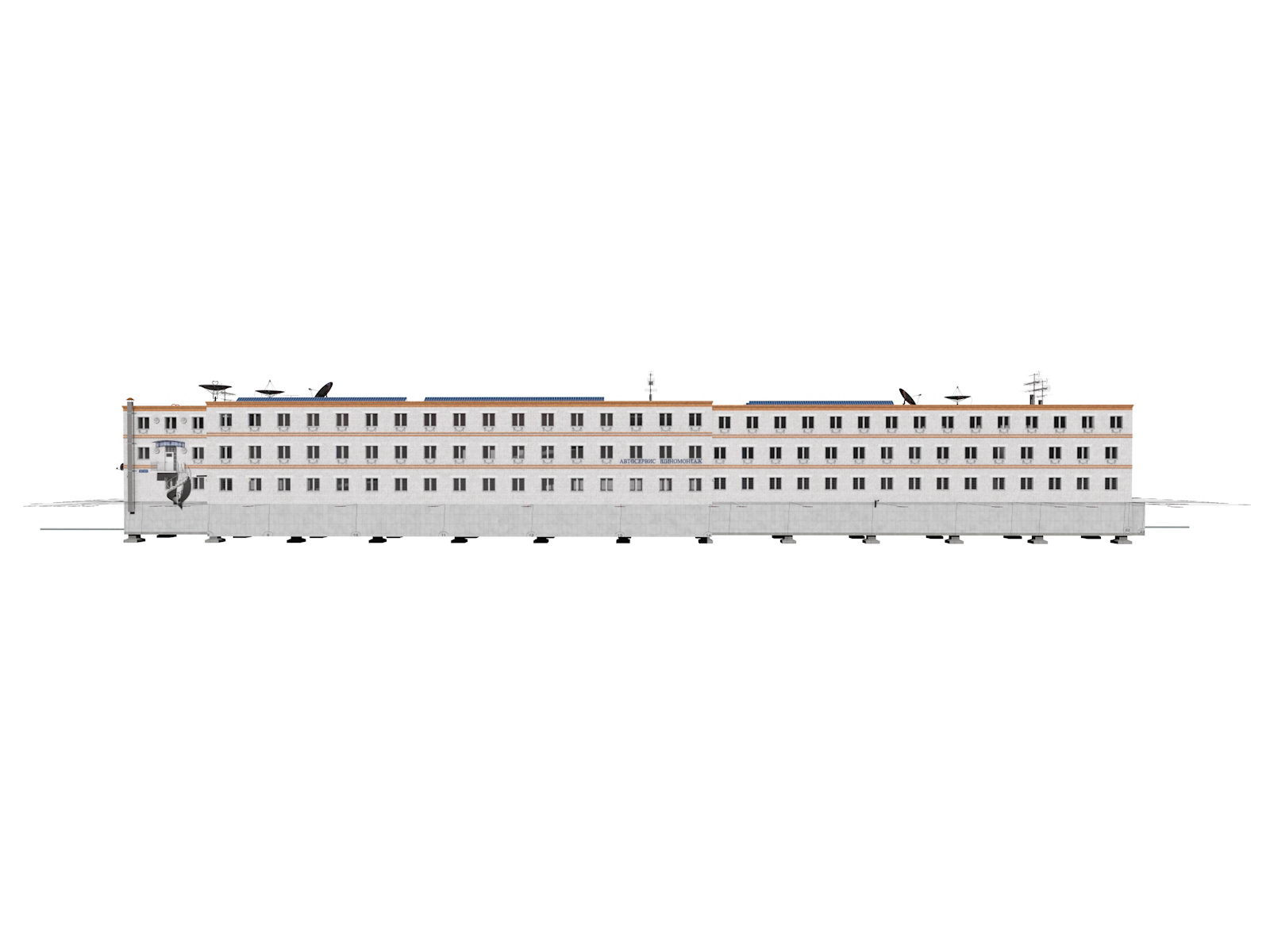

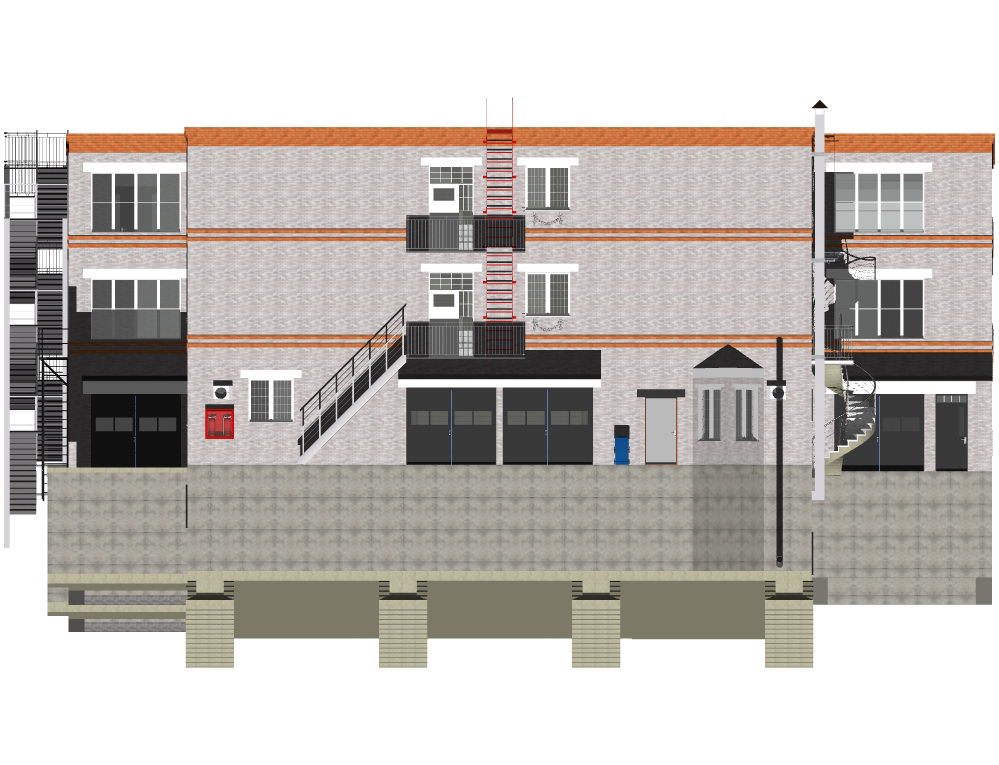

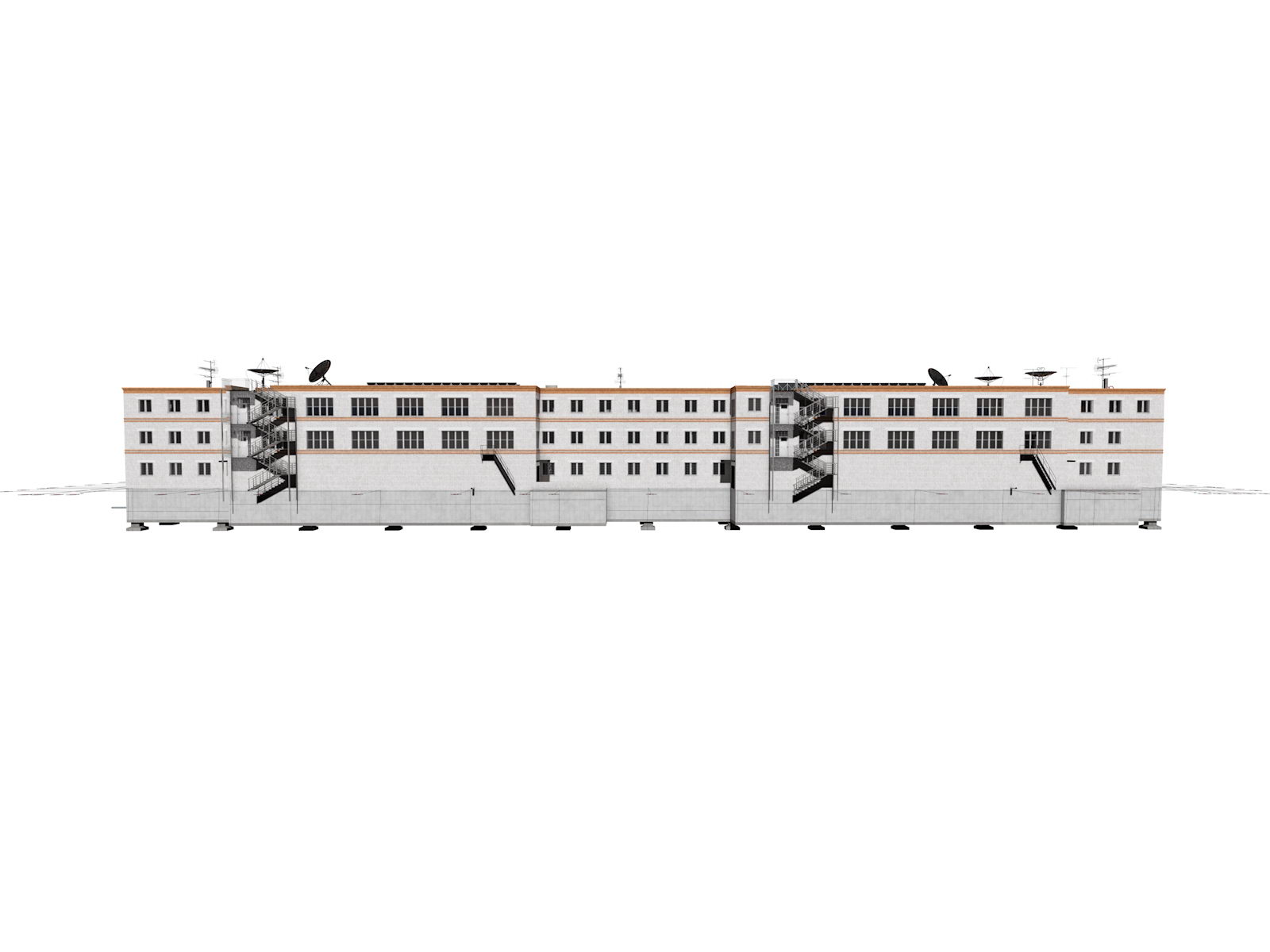

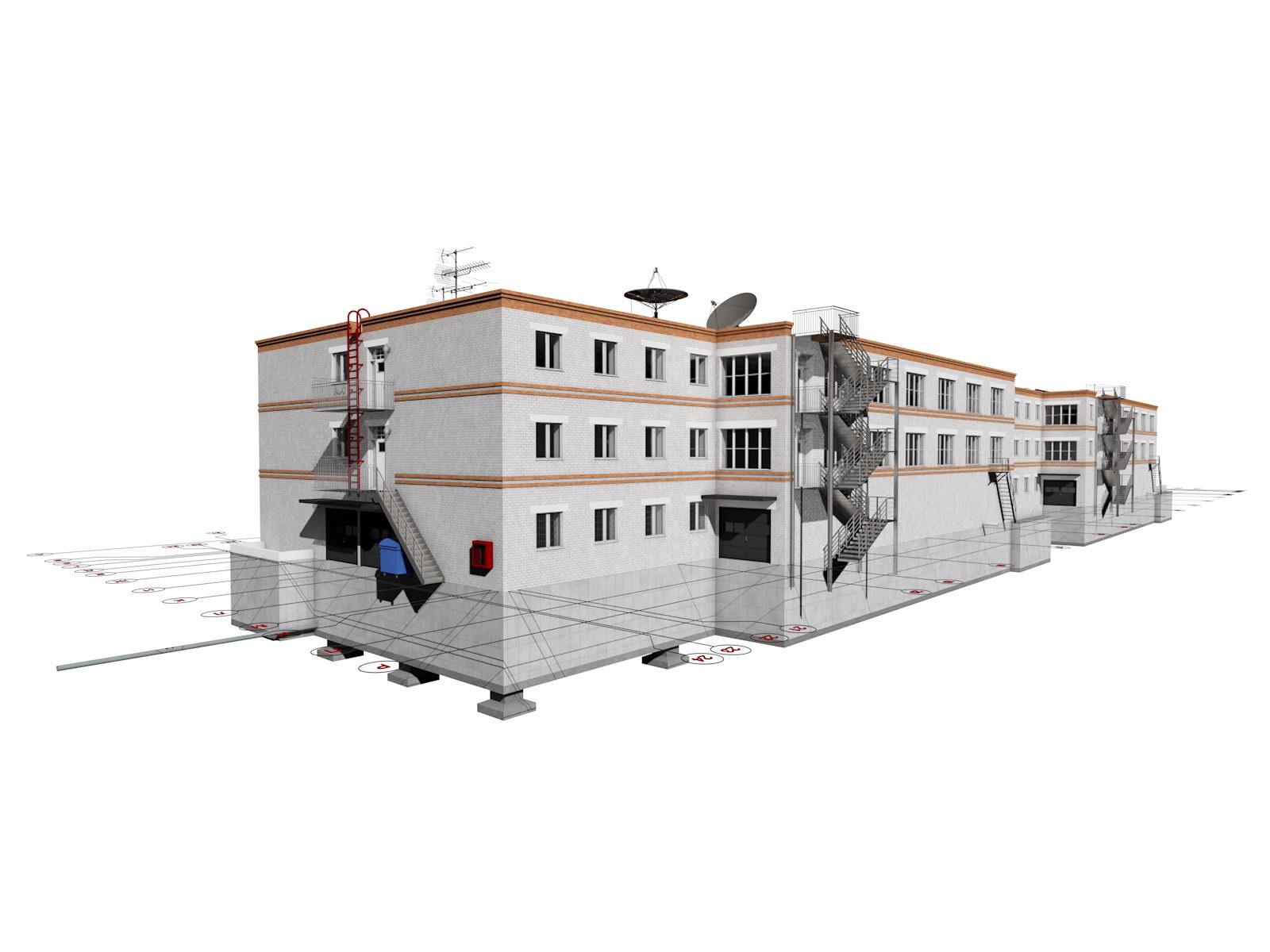

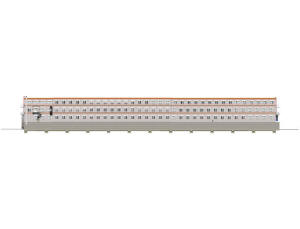

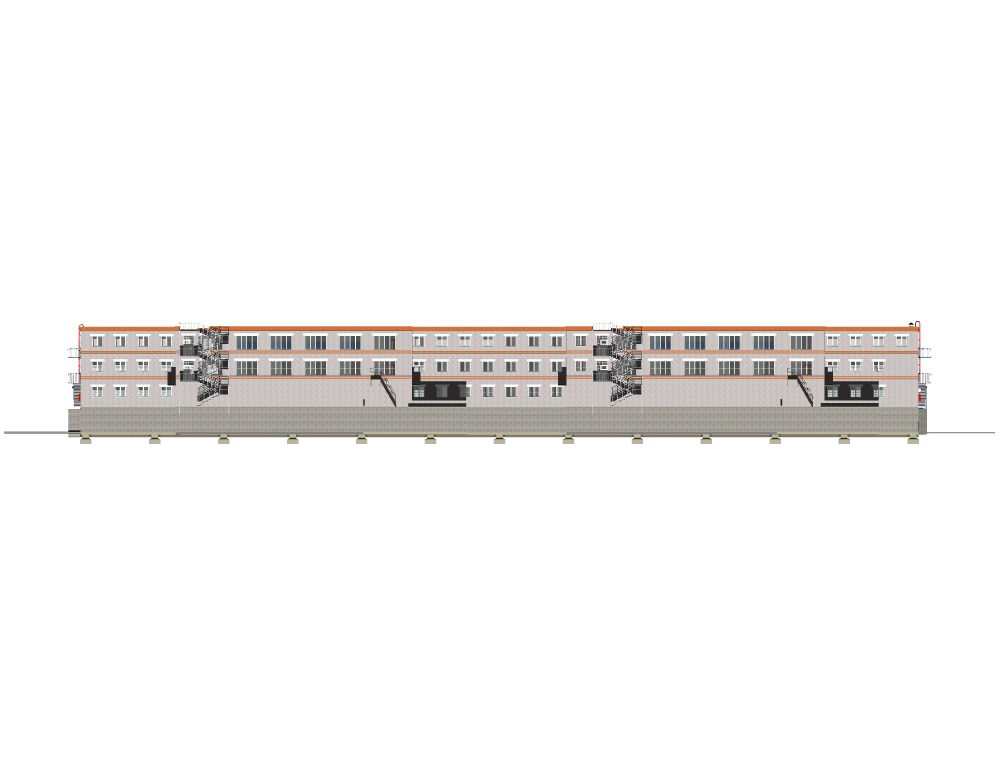

Главный фасад гаража

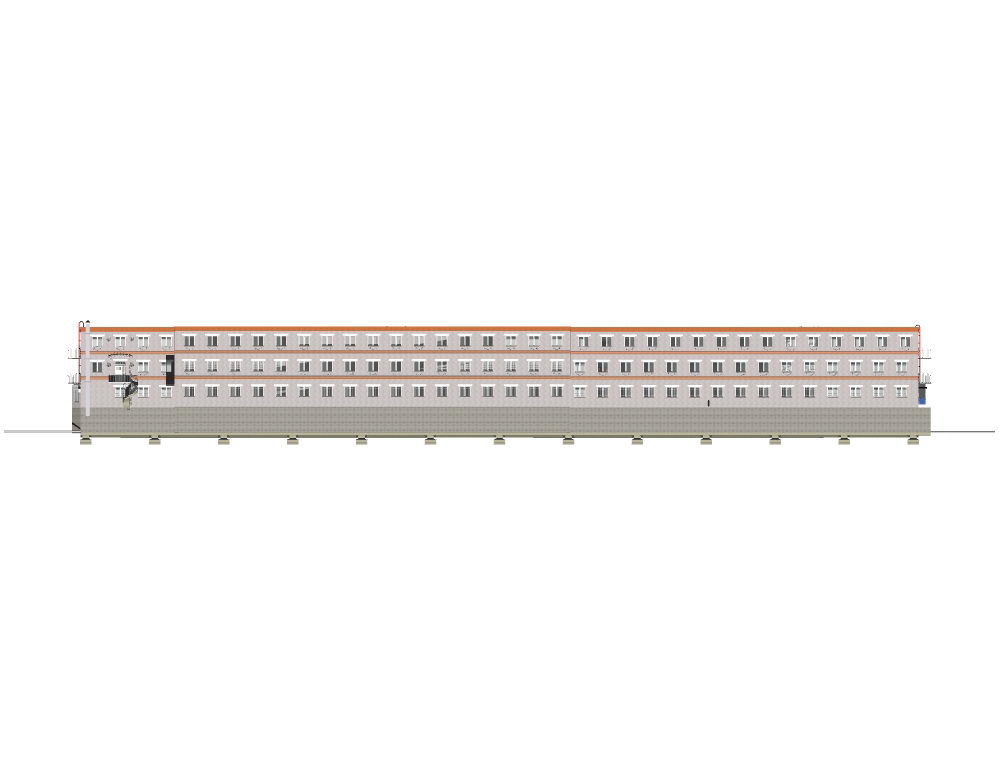

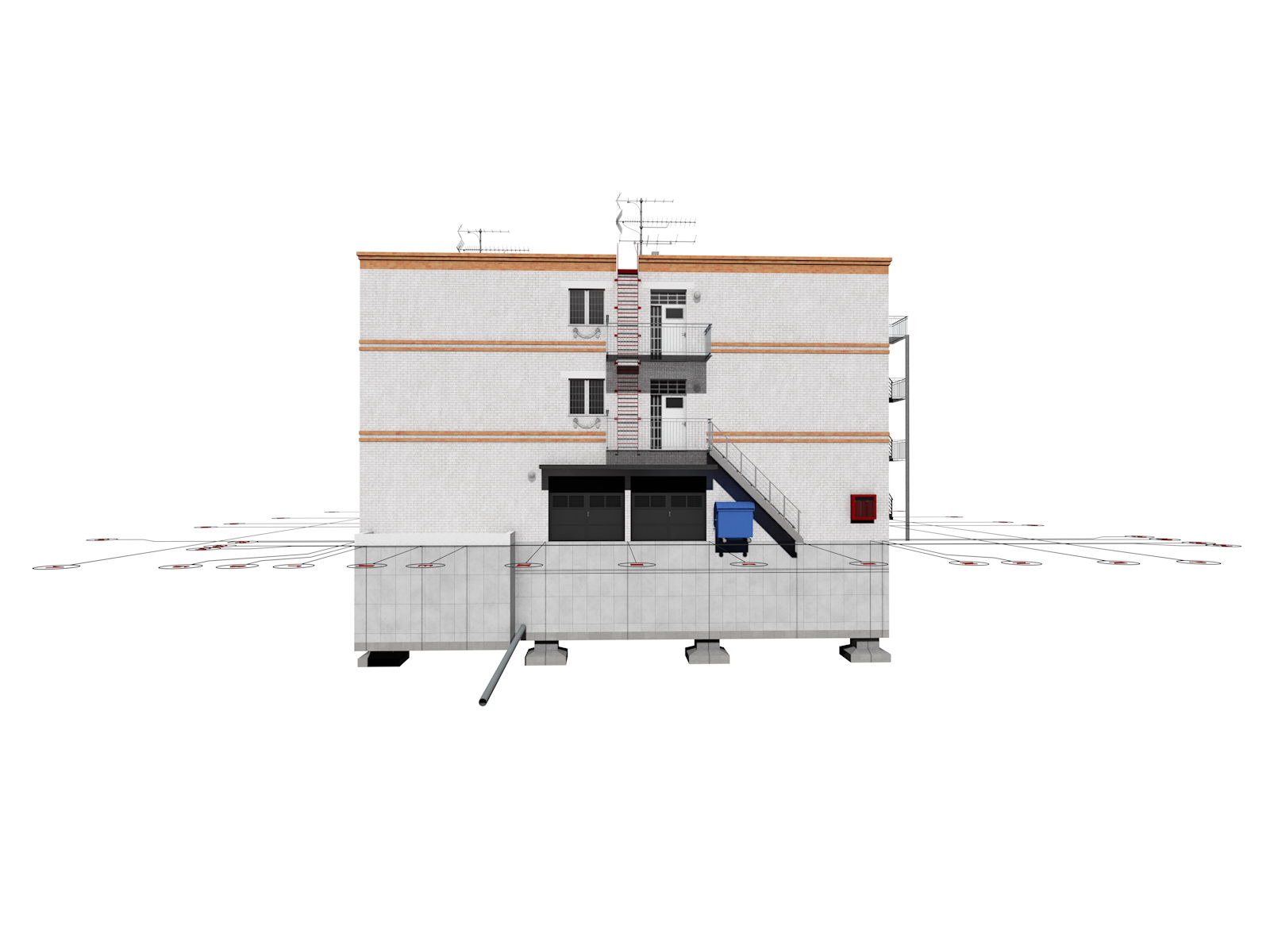

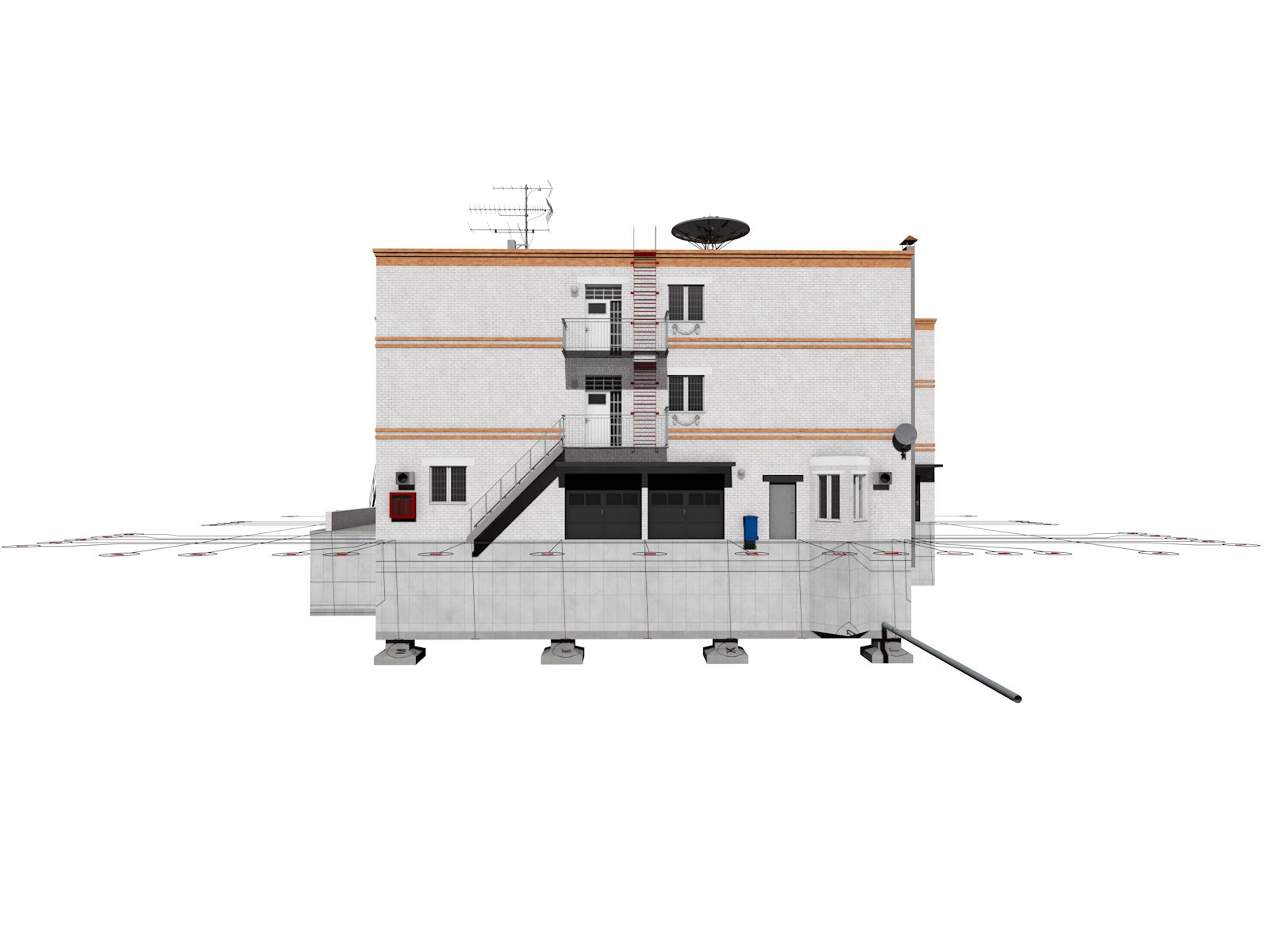

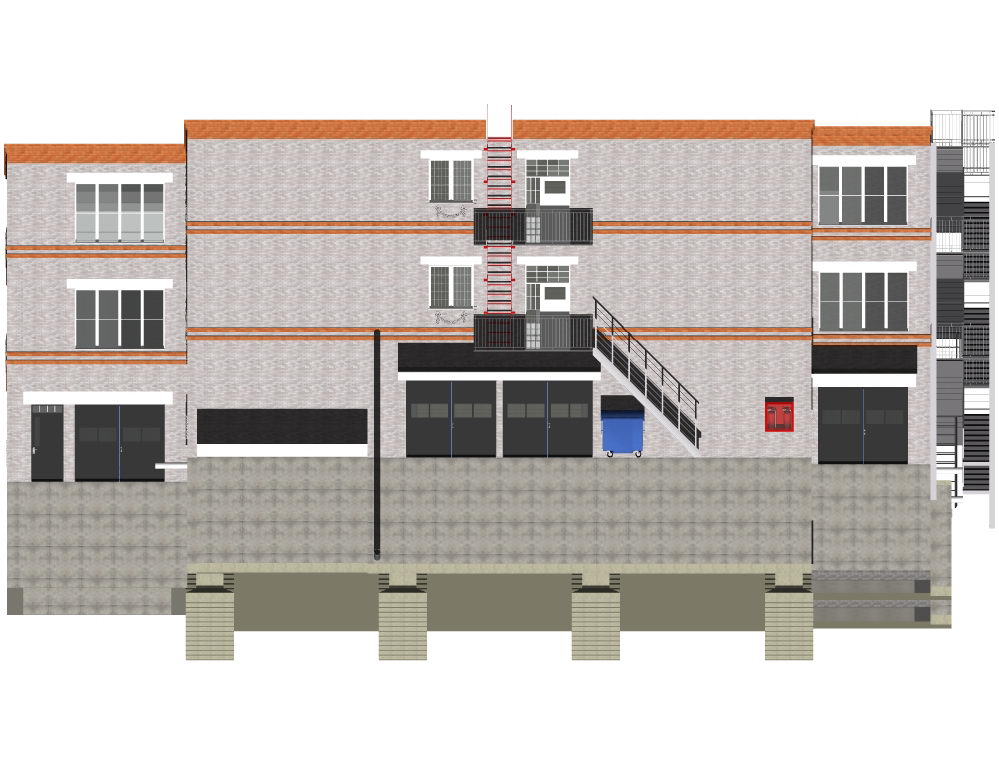

Боковой фасад гаража

Главный фасад гаража



Боковой фасад гаража



Задний фасад гаража

Боковой фасад гаража

Задний фасад гаража



Боковой фасад гаража

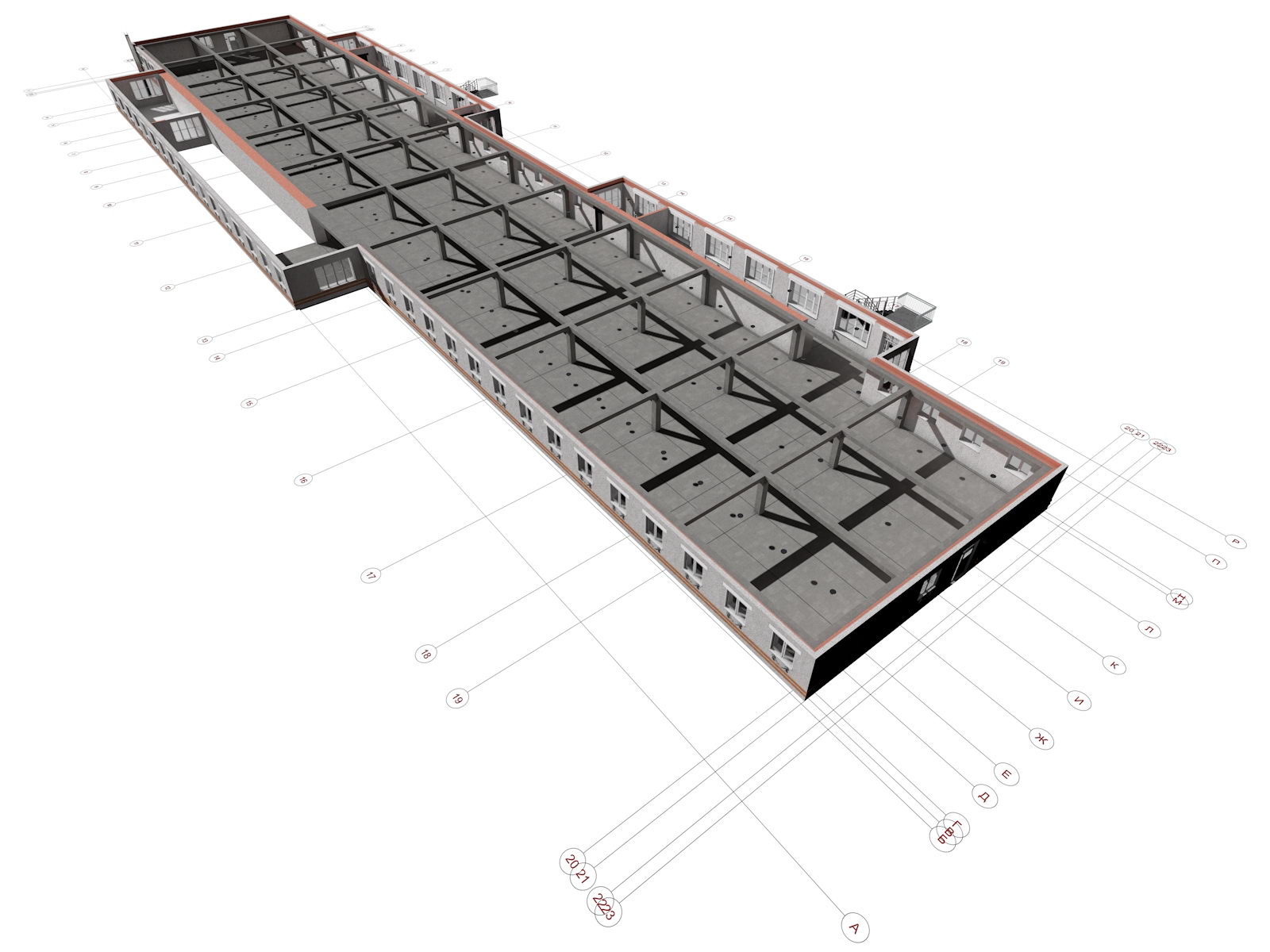

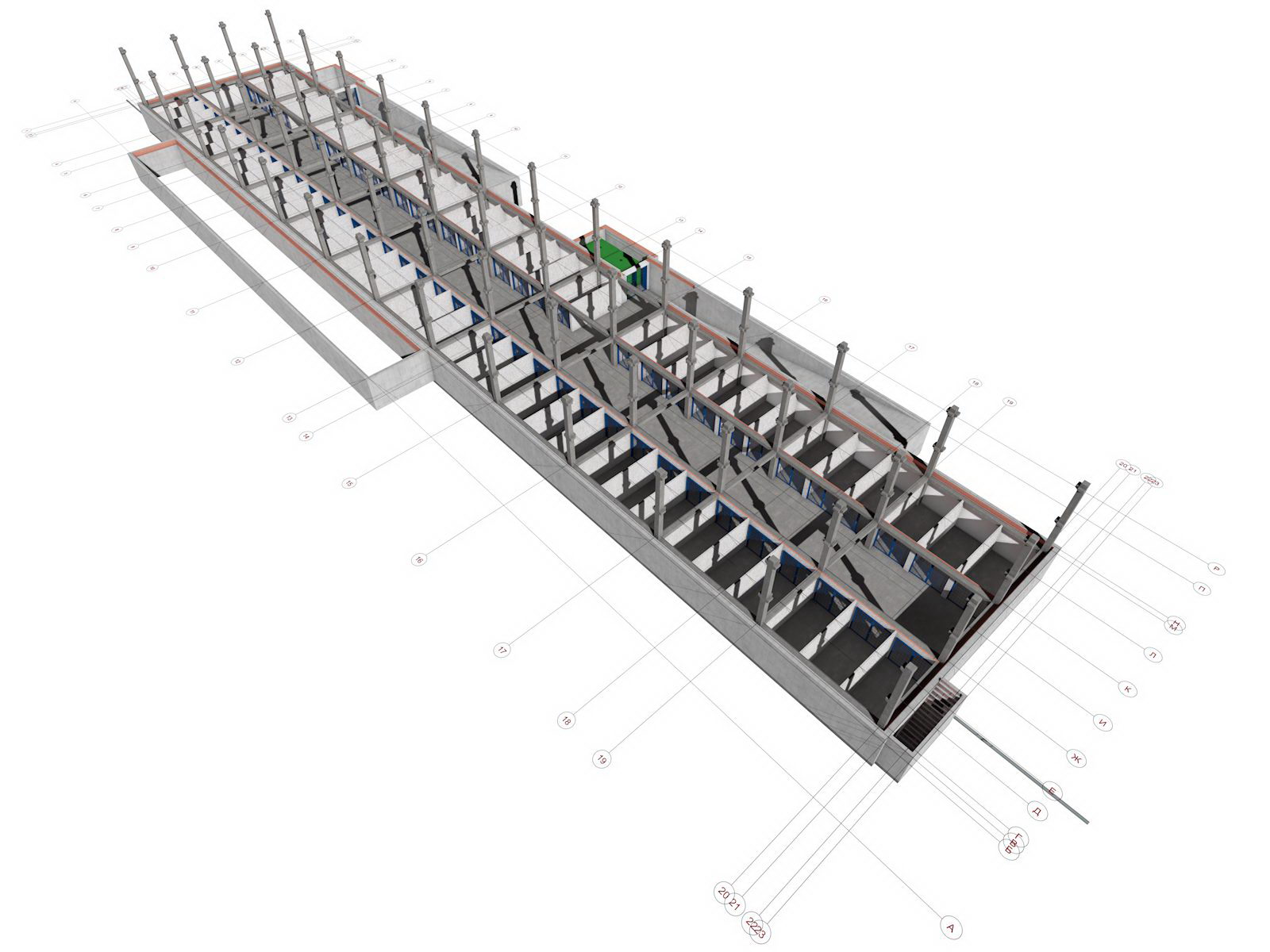

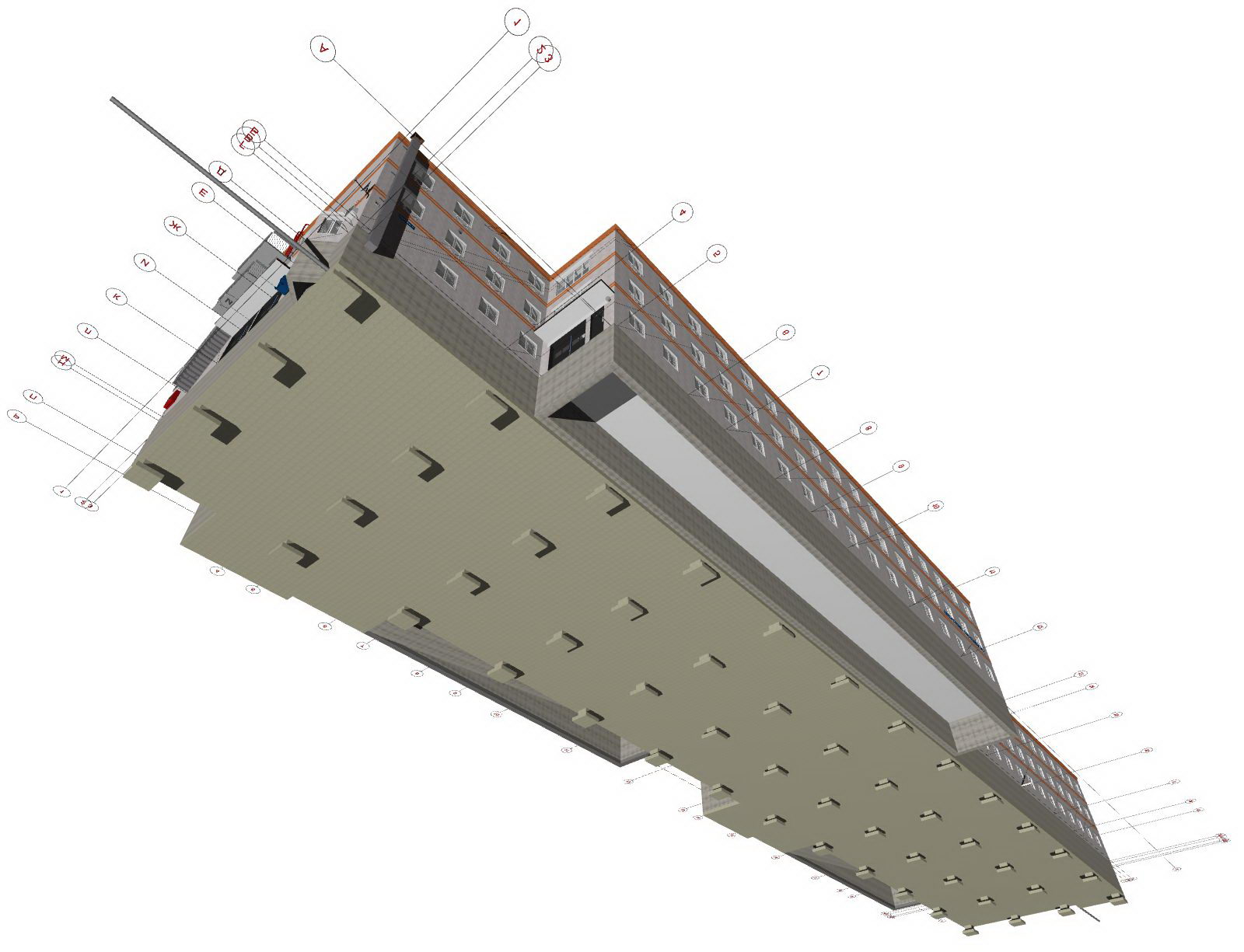

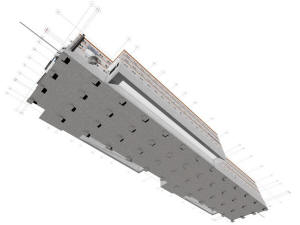

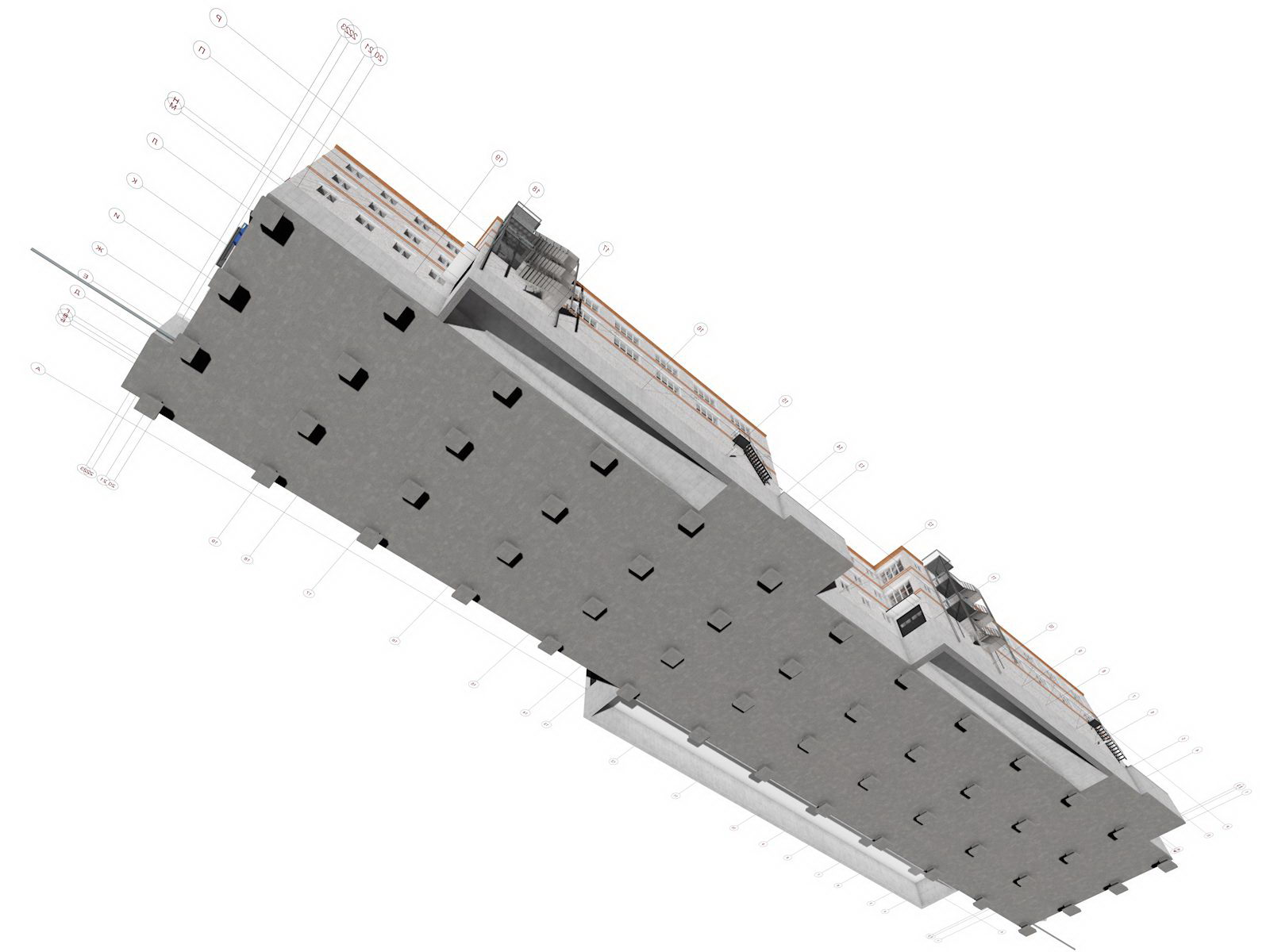

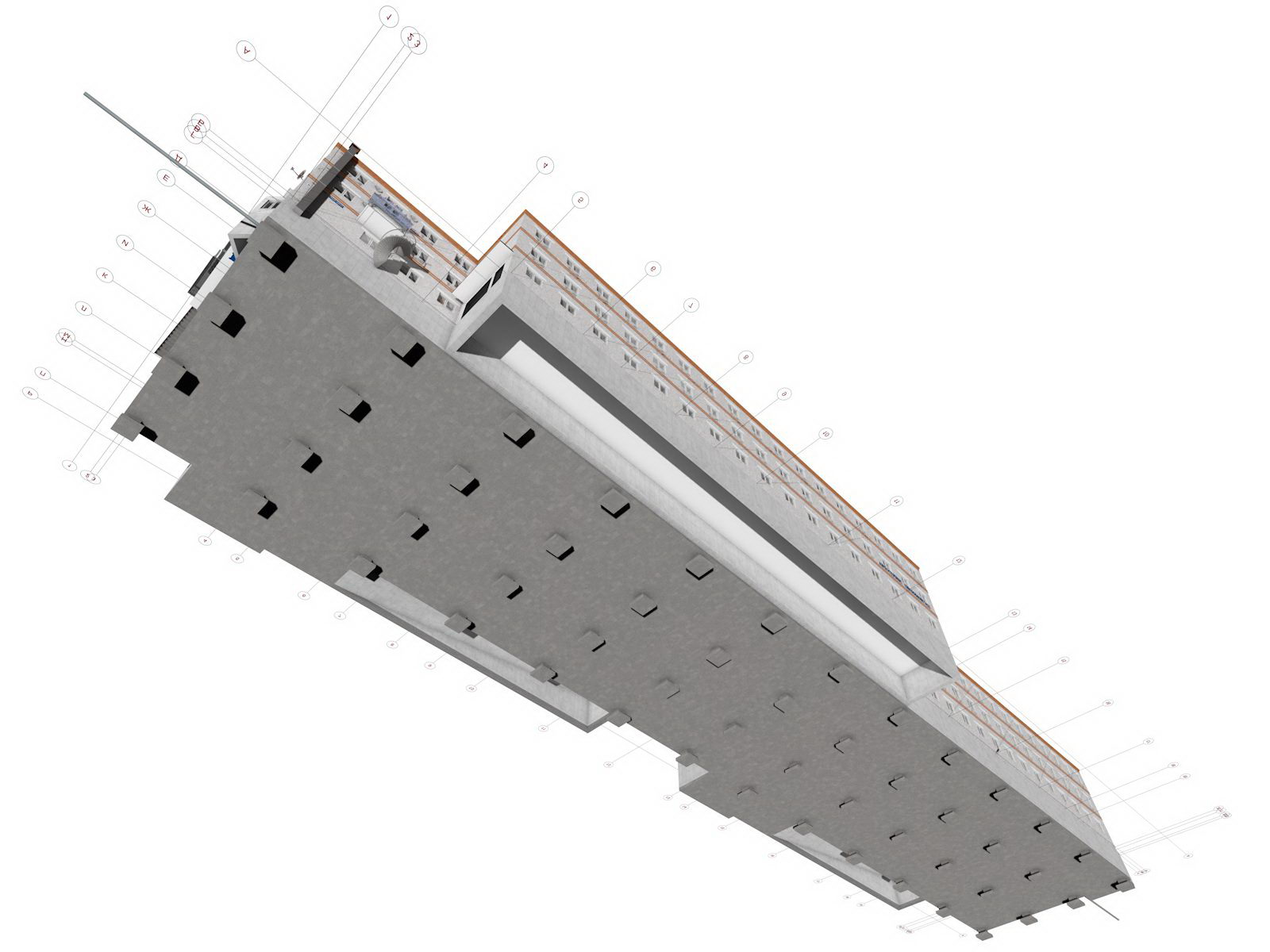

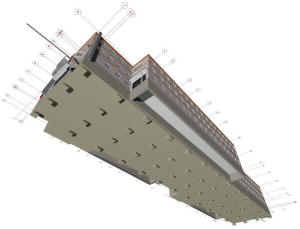

3D вид фундамента гаража

3D вид фундамента гаража

3D вид фундамента гаража



3D вид фундамента гаража

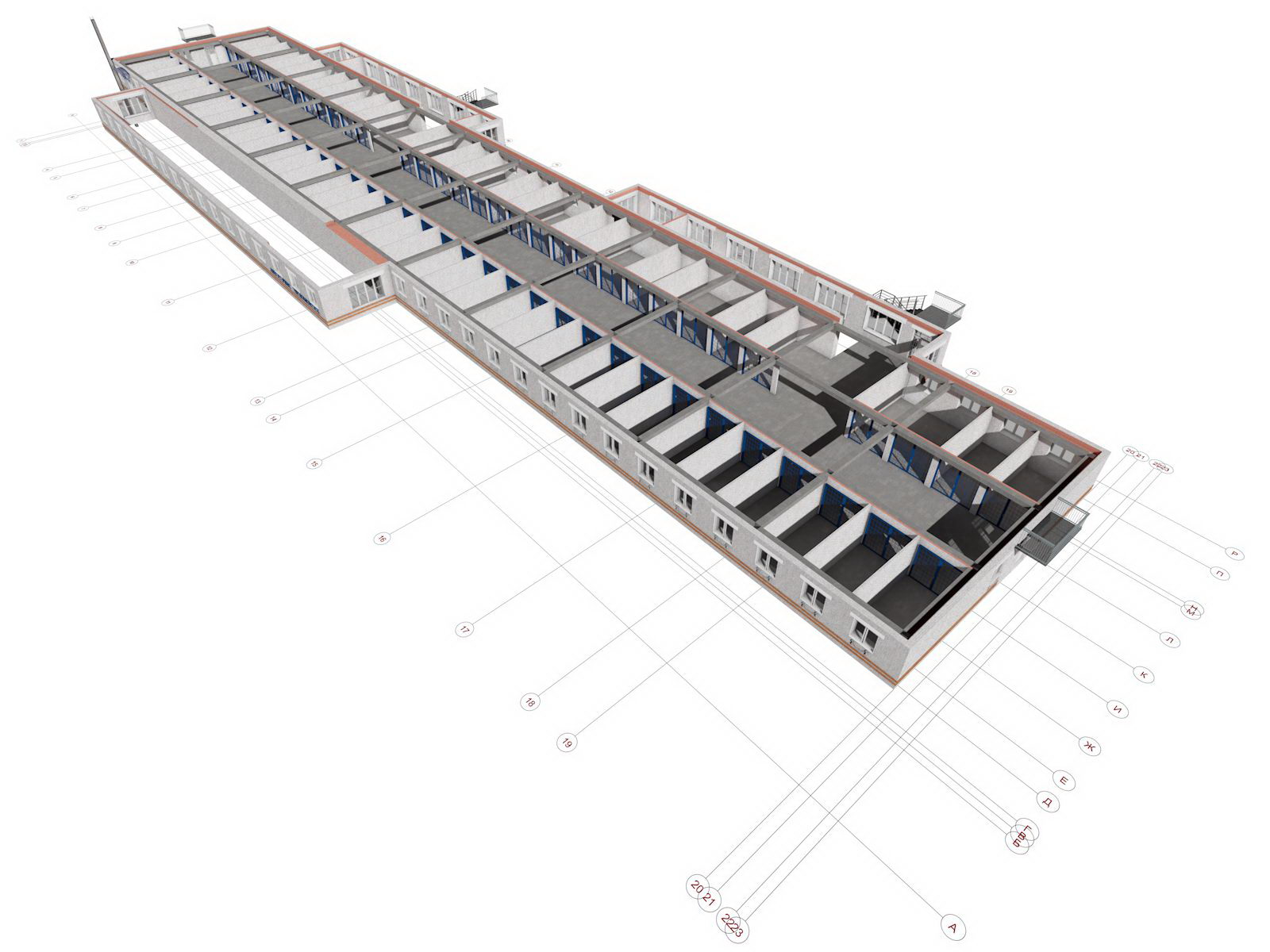

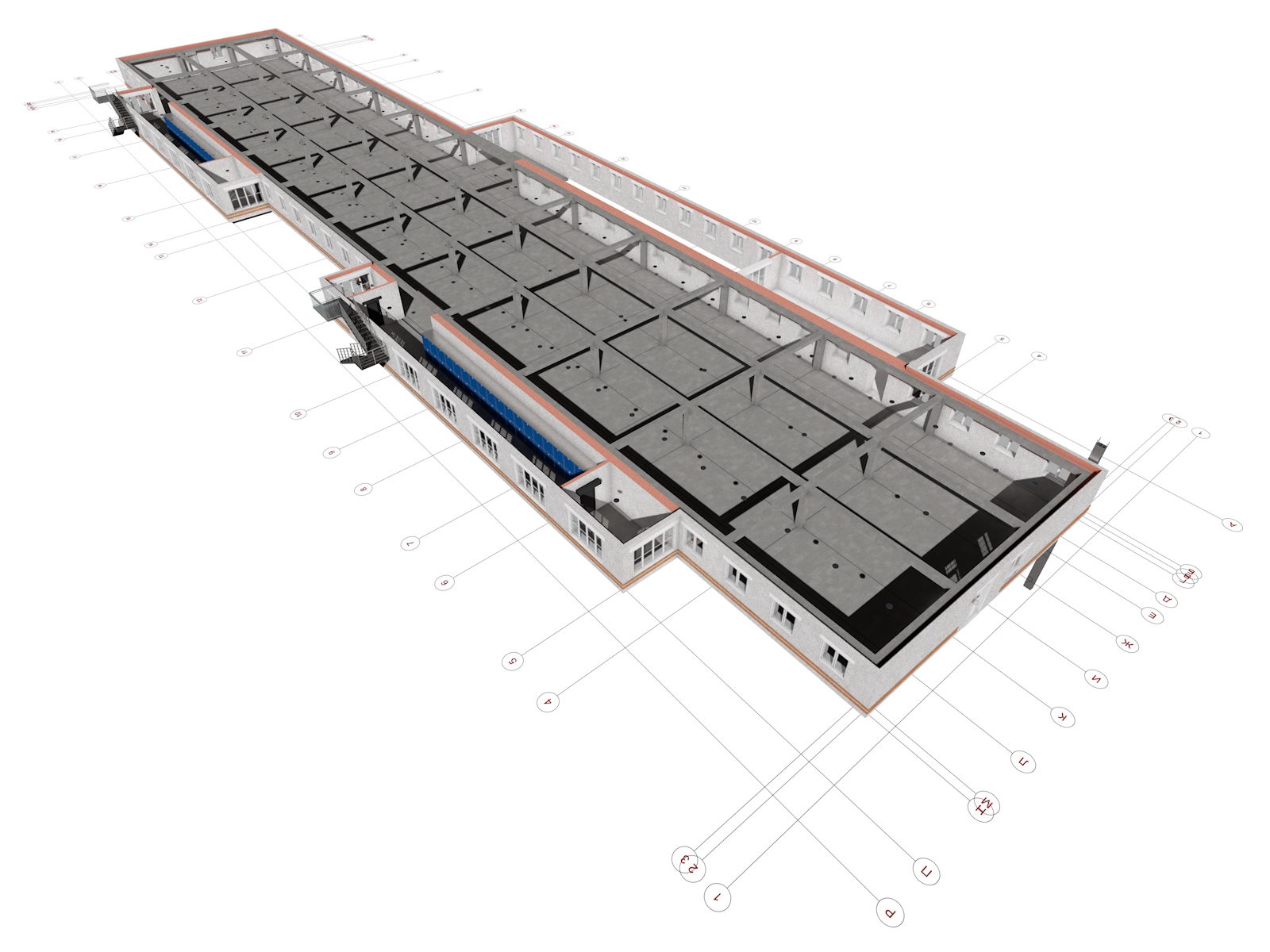

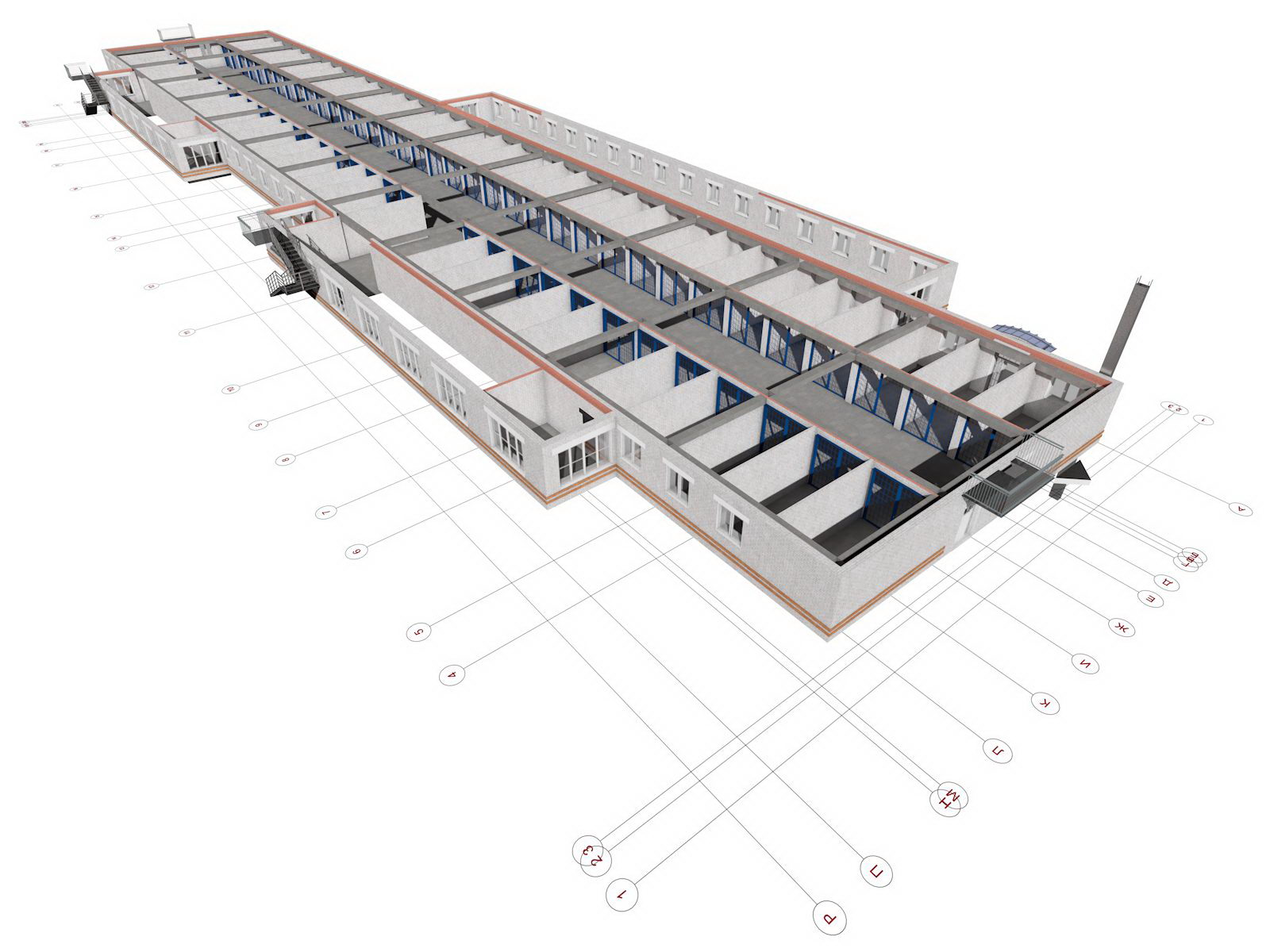

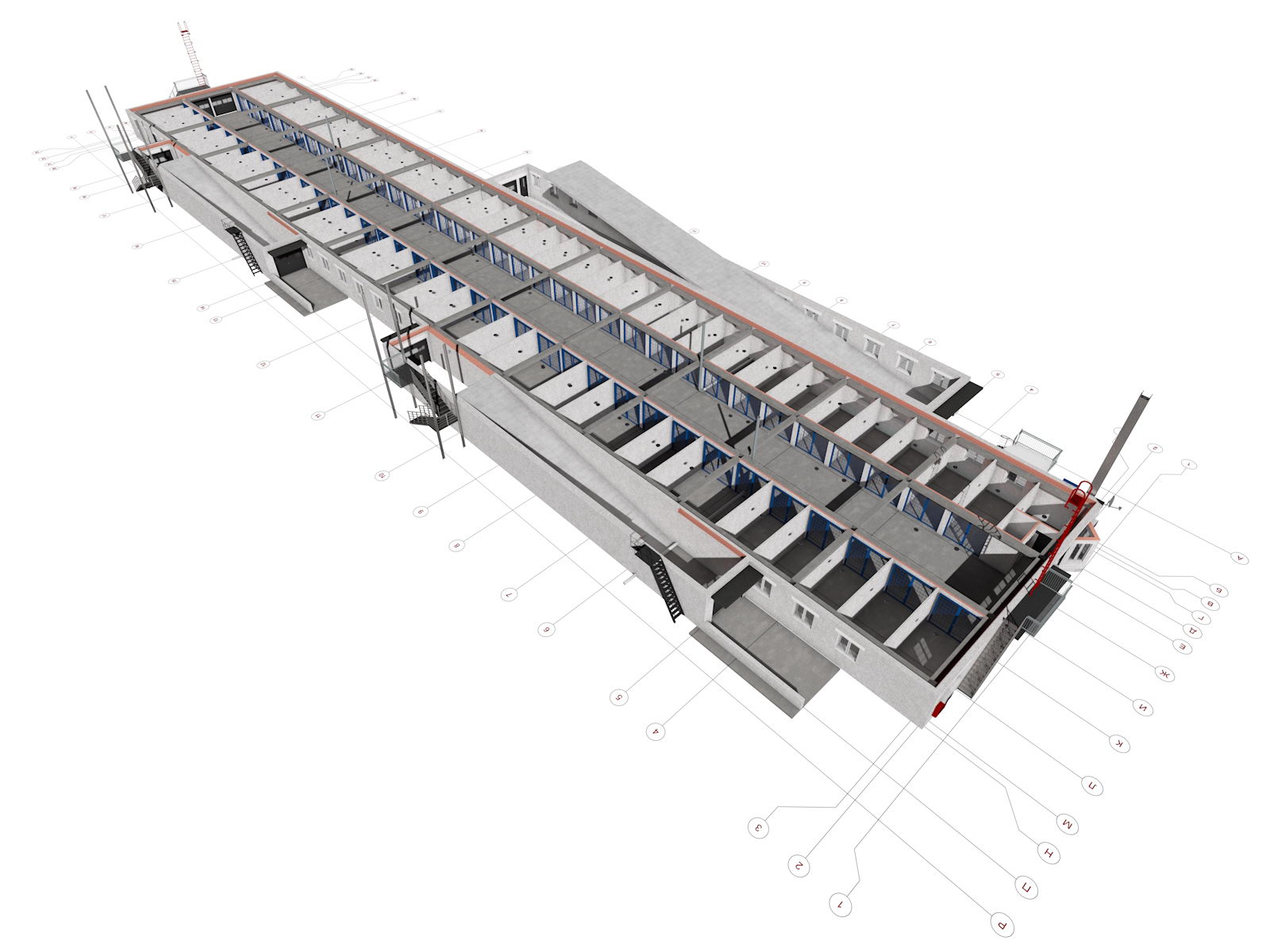

3D вид третьего этажа гаража

3D вид третьего этажа гаража

3D вид третьего этажа гаража



3D вид третьего этажа гаража



3D вид второго этажа гаража

3D вид второго этажа гаража

3D вид второго этажа гаража



3D вид второго этажа гаража



3D вид первого этажа гаража

3D вид первого этажа гаража

3D вид первого этажа гаража



3D вид первого этажа гаража



3D вид подвала гаража

3D вид подвала гаража

3D вид подвала гаража



3D вид подвала гаража

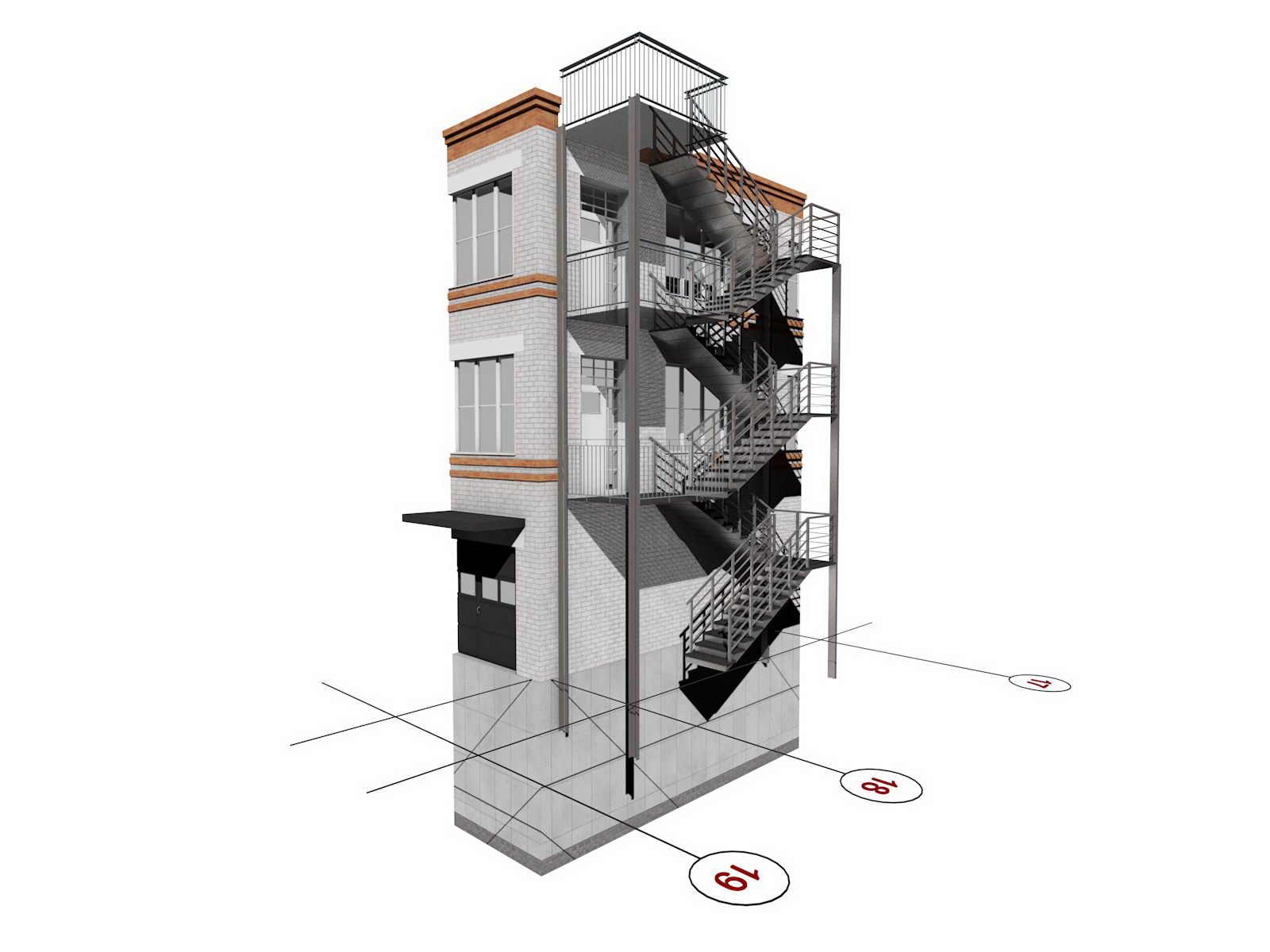

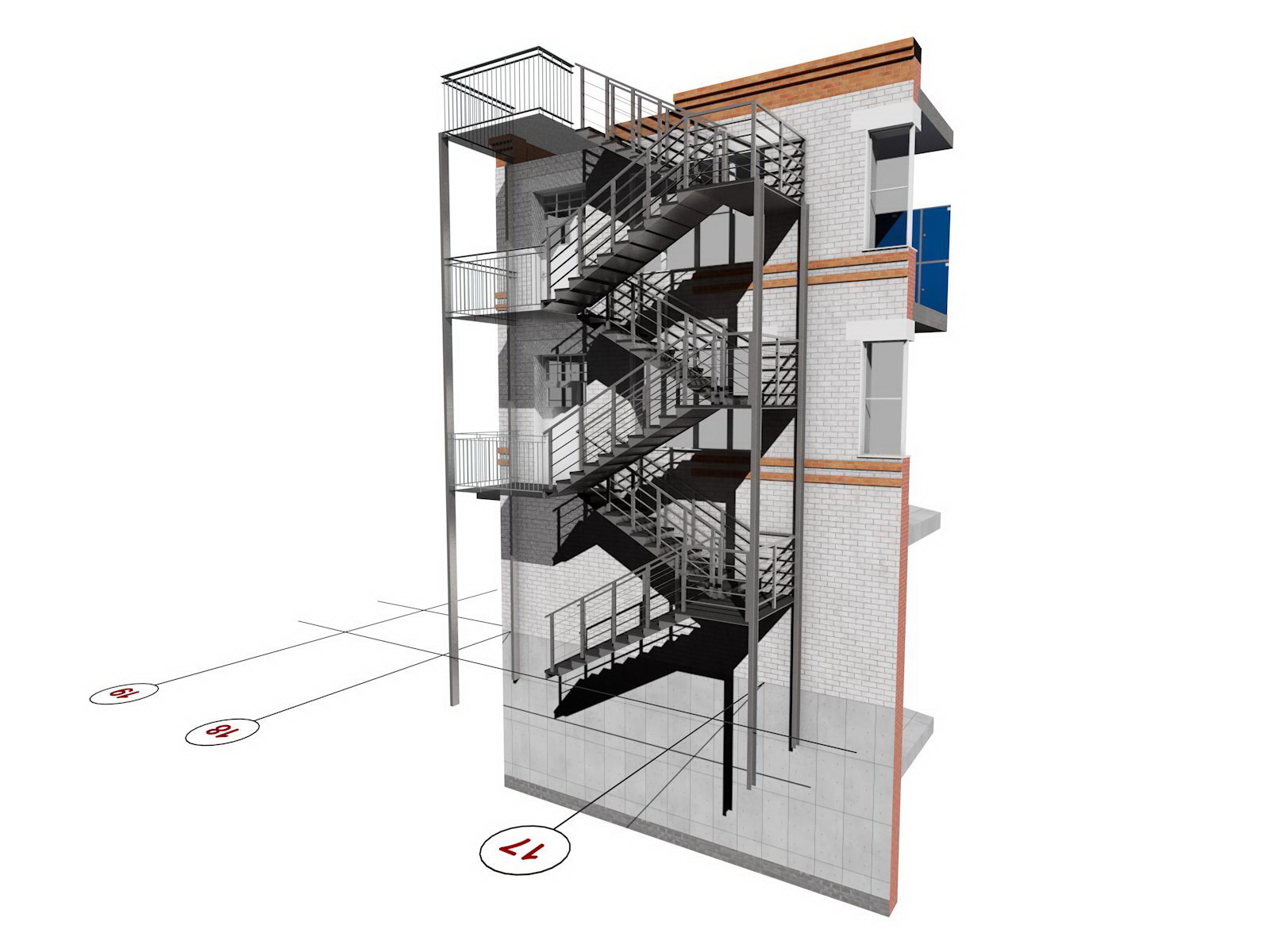

3D фрагмент лестницы гаража

3D фрагмент лестницы гаража

3D фрагмент лестницы гаража



3D фрагмент лестницы гаража

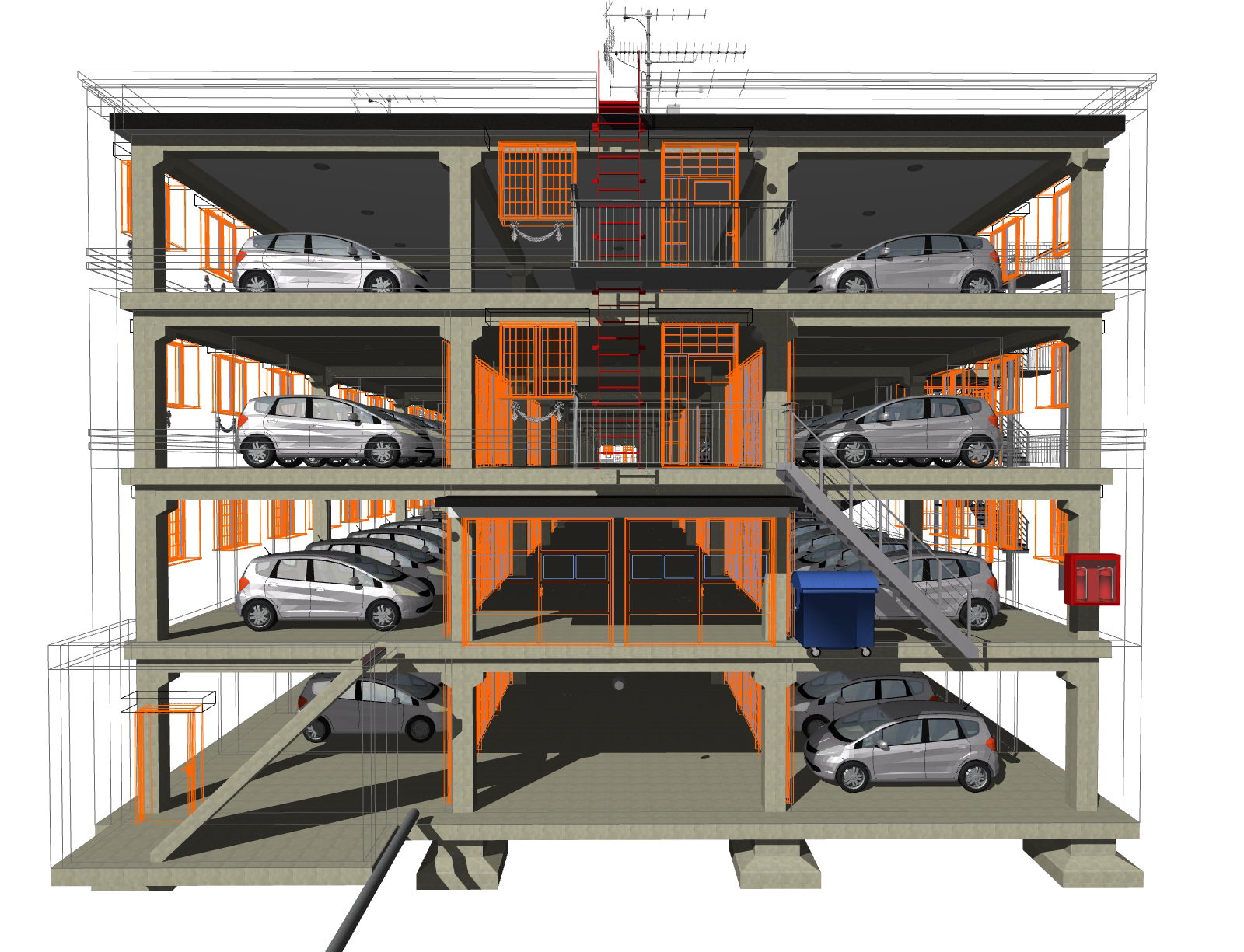

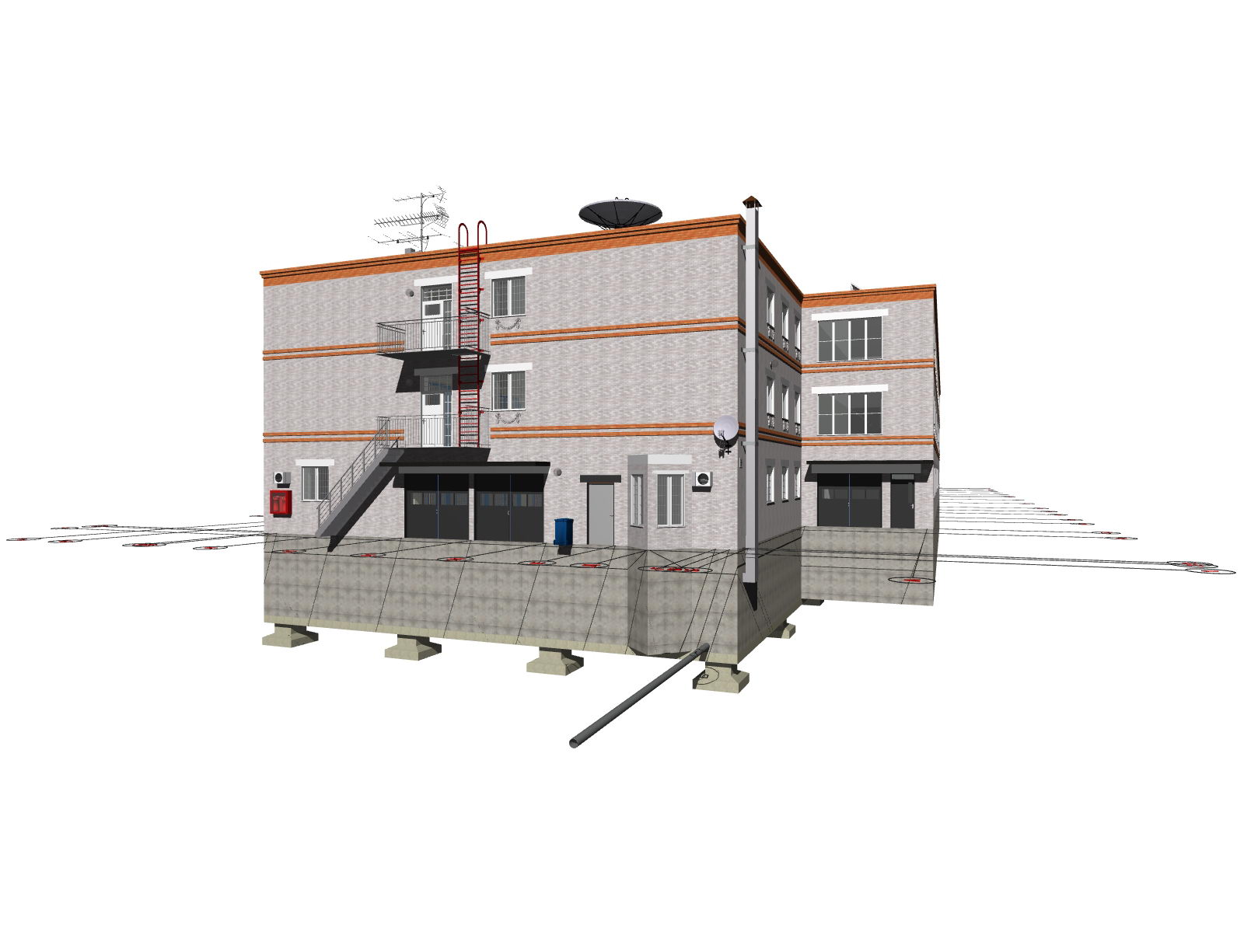

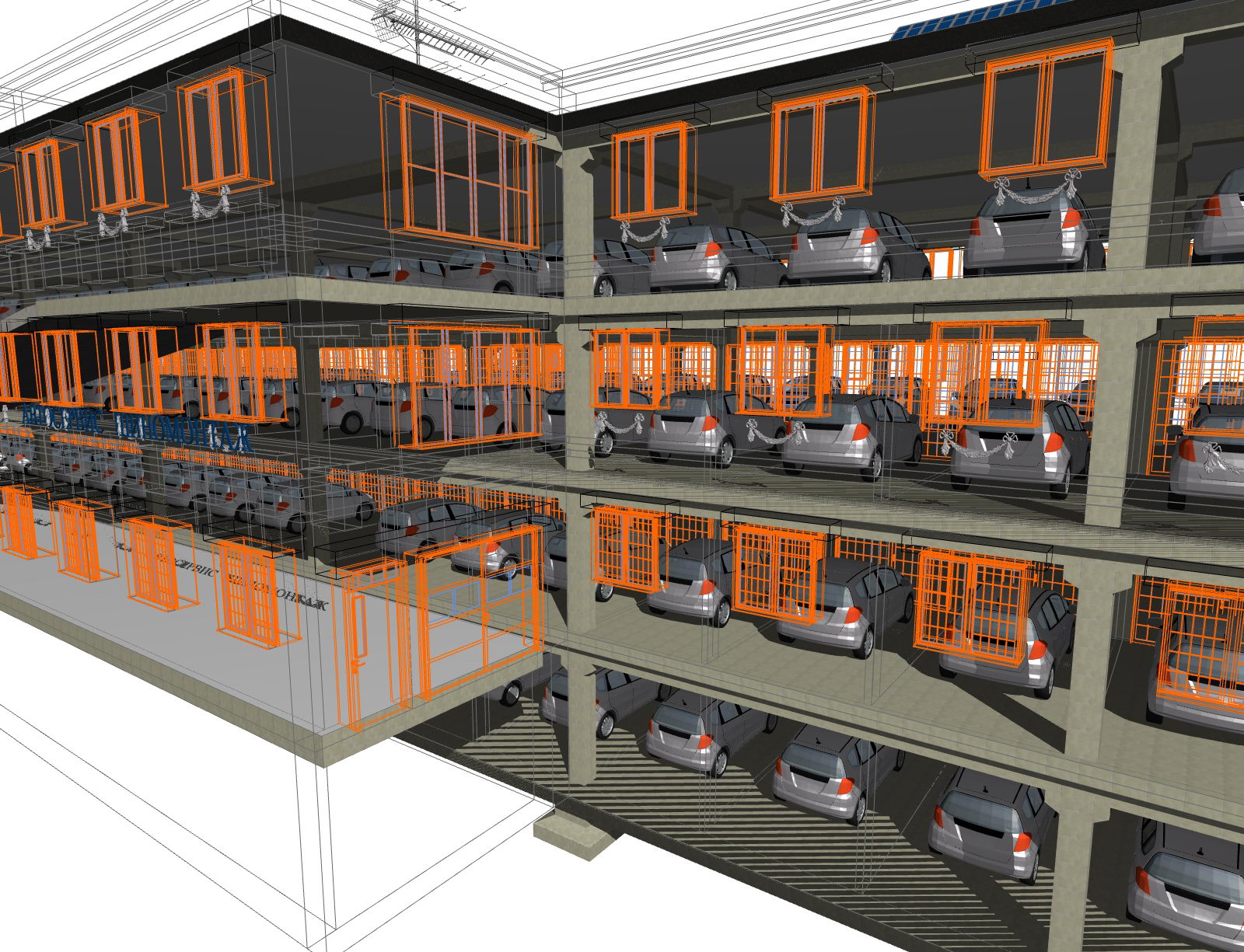

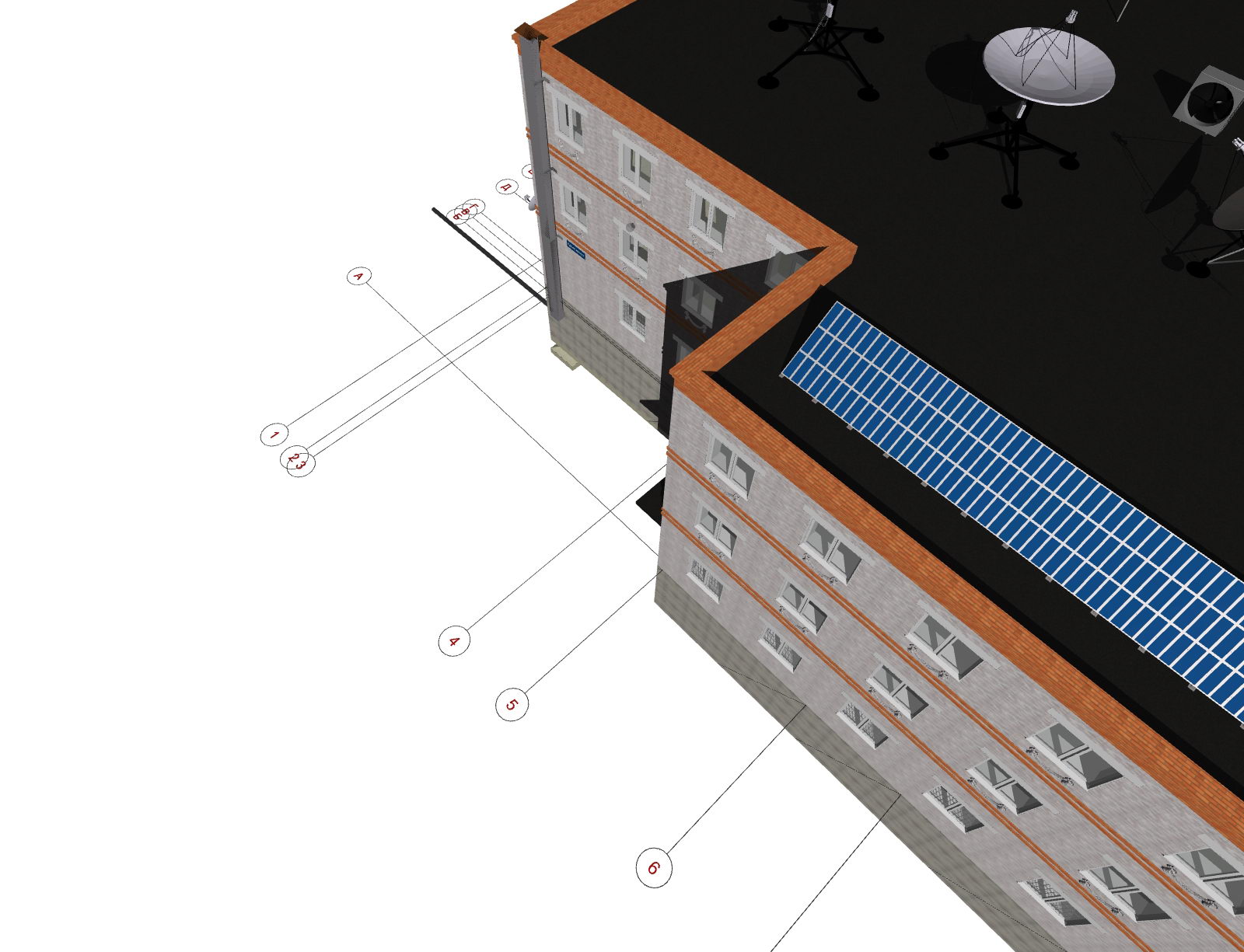

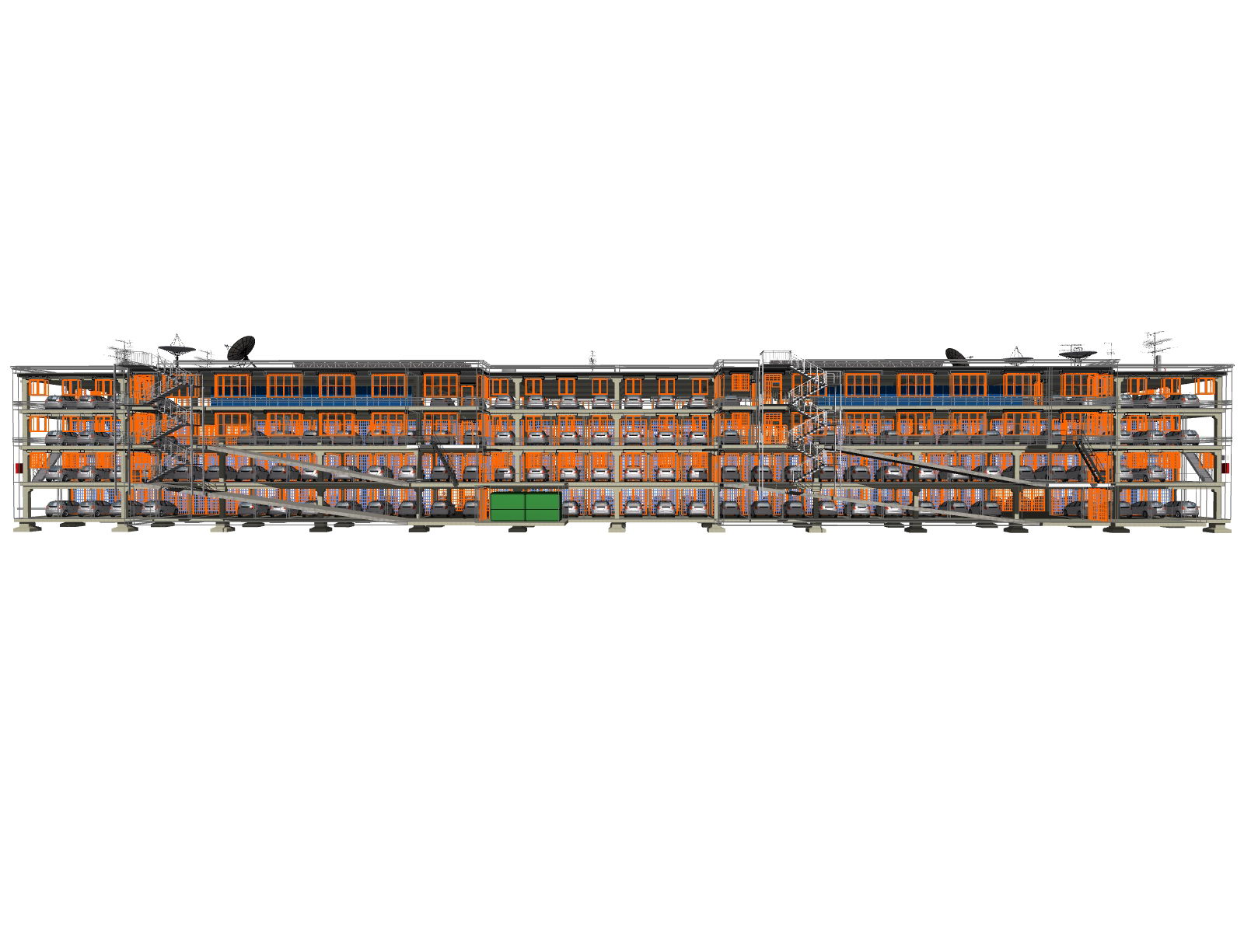

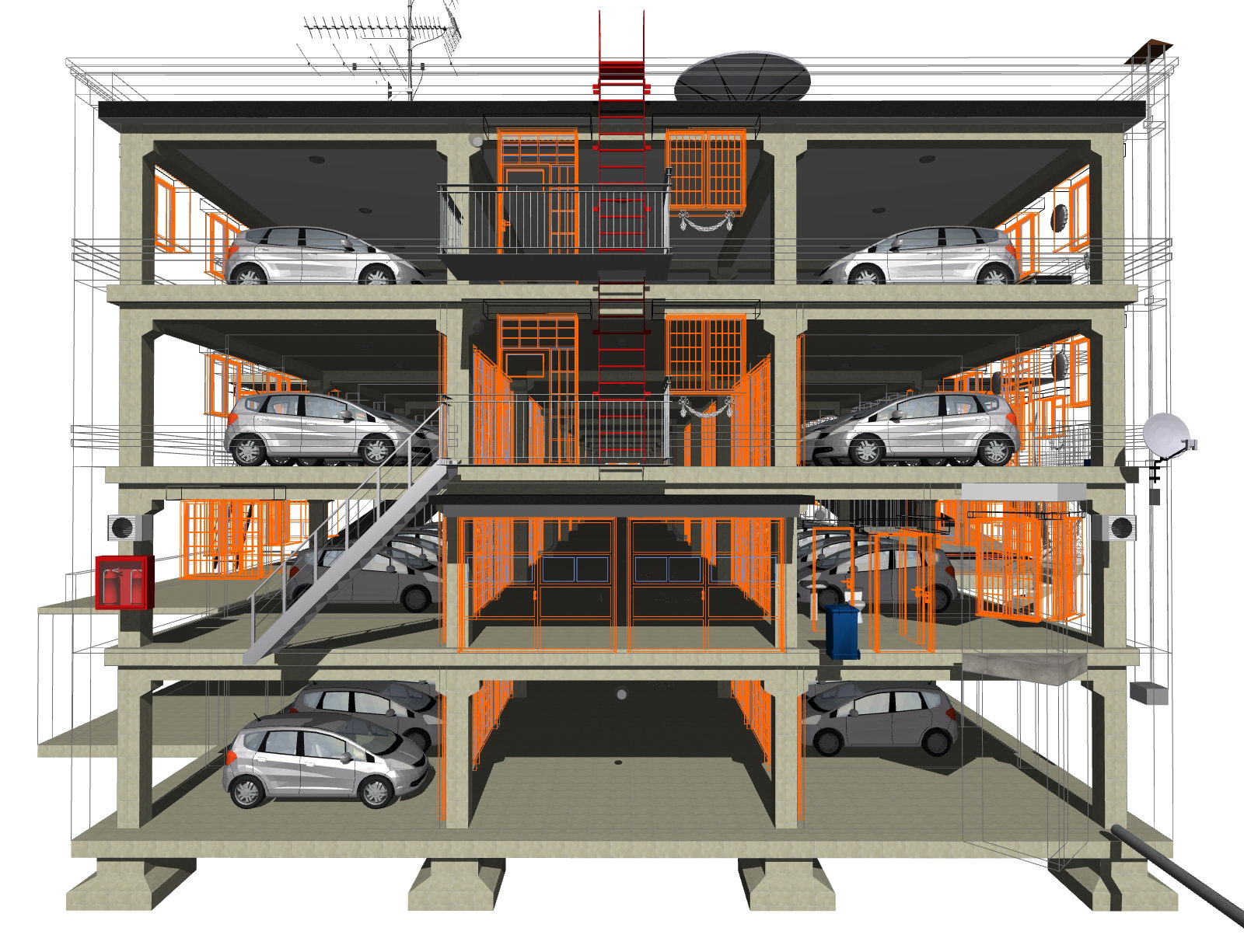

Проект четырехэтажного гаража на 270 машиномест

Проект четырехэтажного гаража на 270 машиномест

Проект четырехэтажного гаража на 270 машиномест



Проект четырехэтажного гаража на 270 машиномест



Проект четырехэтажного гаража на 270 машиномест

Проект четырехэтажного гаража на 270 машиномест

Проект четырехэтажного гаража на 270 машиномест



Проект четырехэтажного гаража на 270 машиномест



Проект четырехэтажного гаража на 270 машиномест

Проект четырехэтажного гаража на 270 машиномест

Проект четырехэтажного гаража на 270 машиномест



Проект четырехэтажного гаража на 270 машиномест



Проект четырехэтажного гаража на 270 машиномест

Проект четырехэтажного гаража на 270 машиномест

Проект четырехэтажного гаража на 270 машиномест

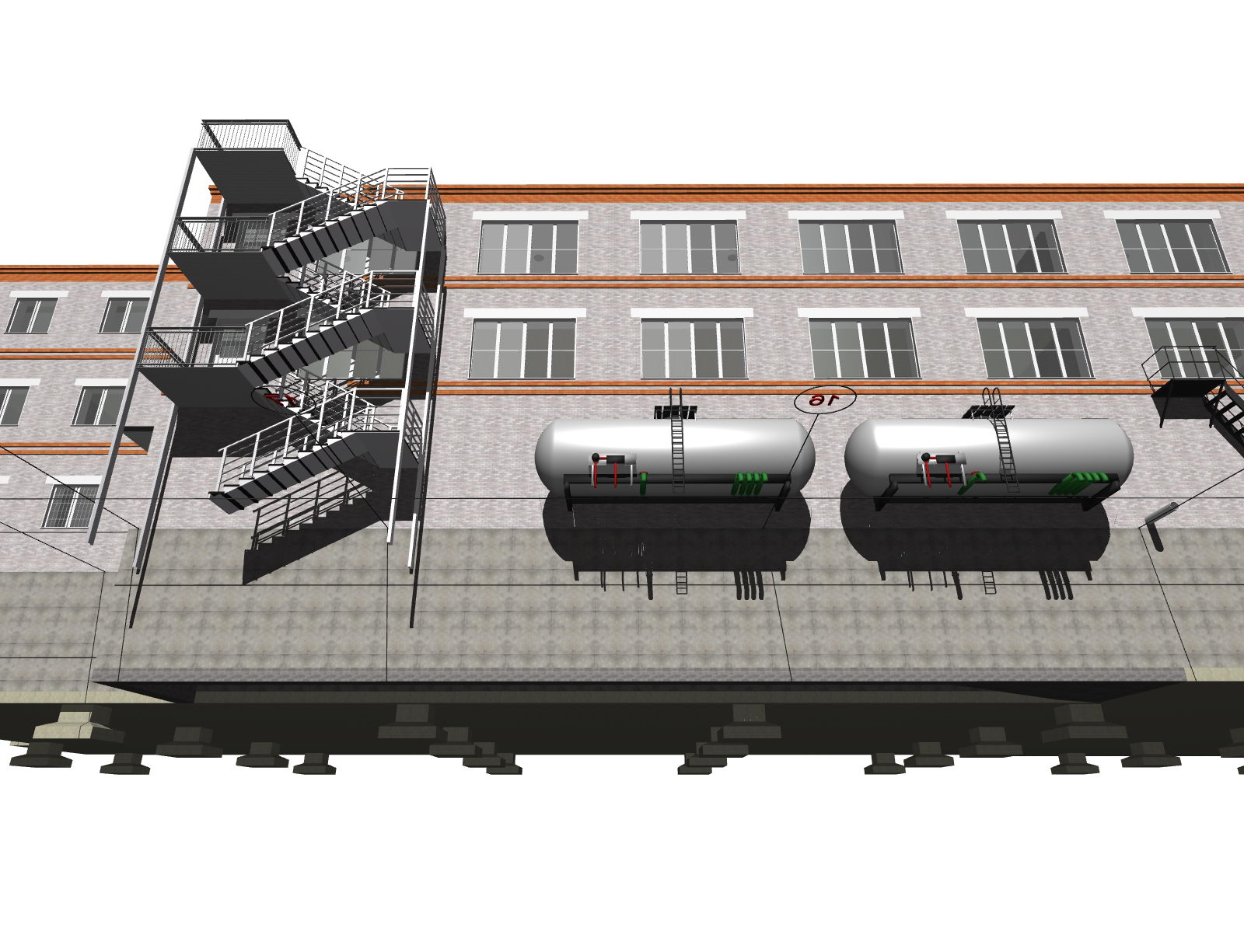

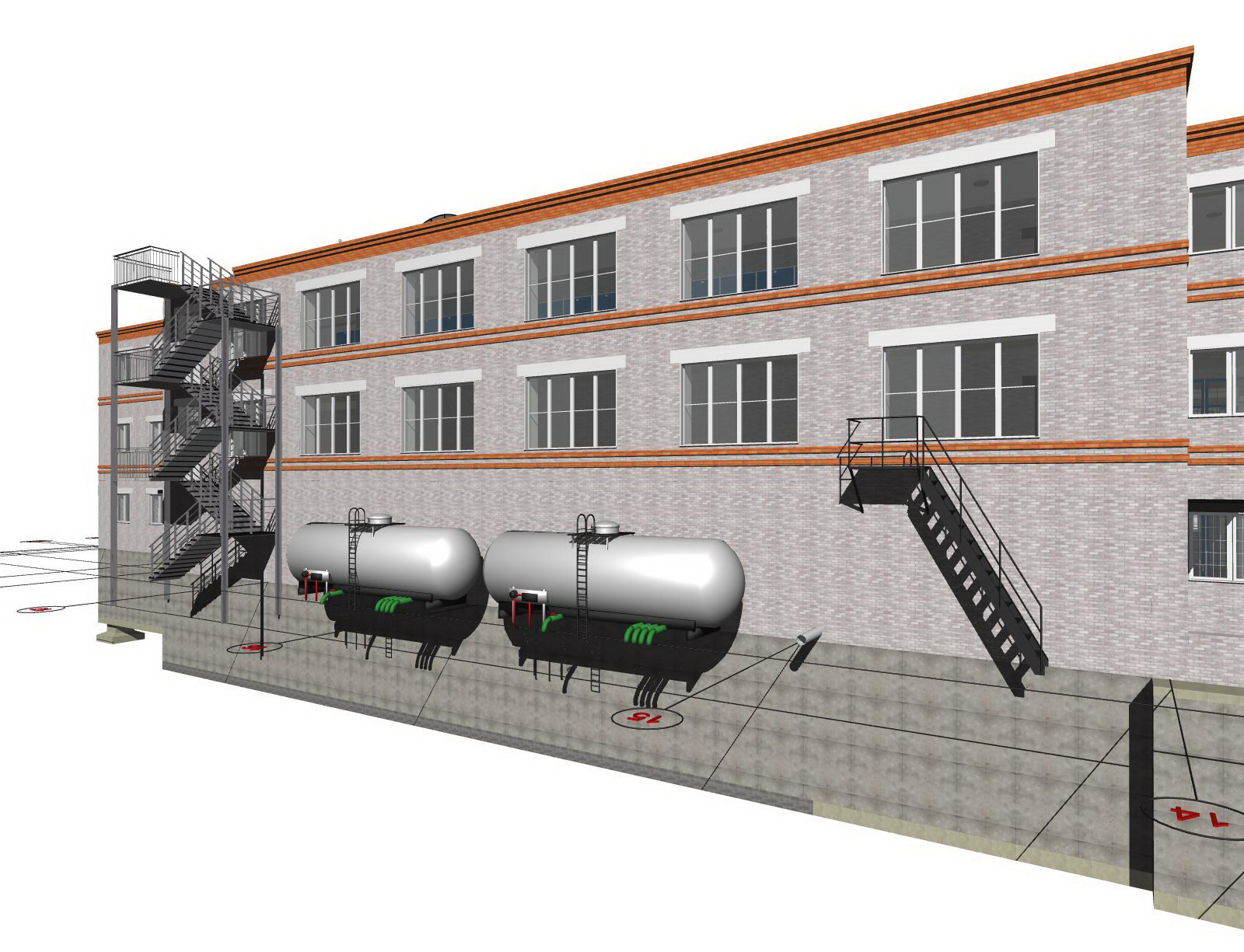

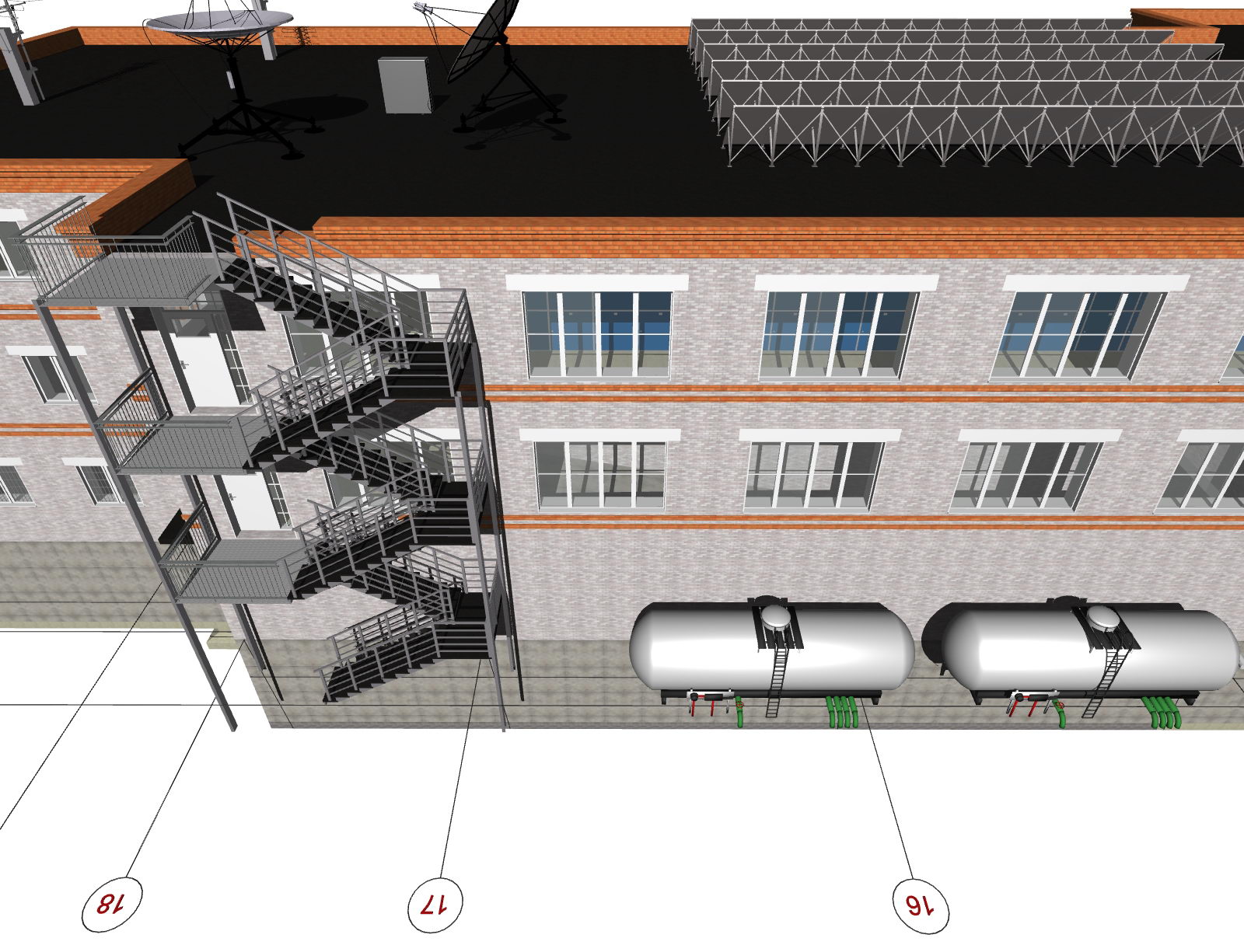

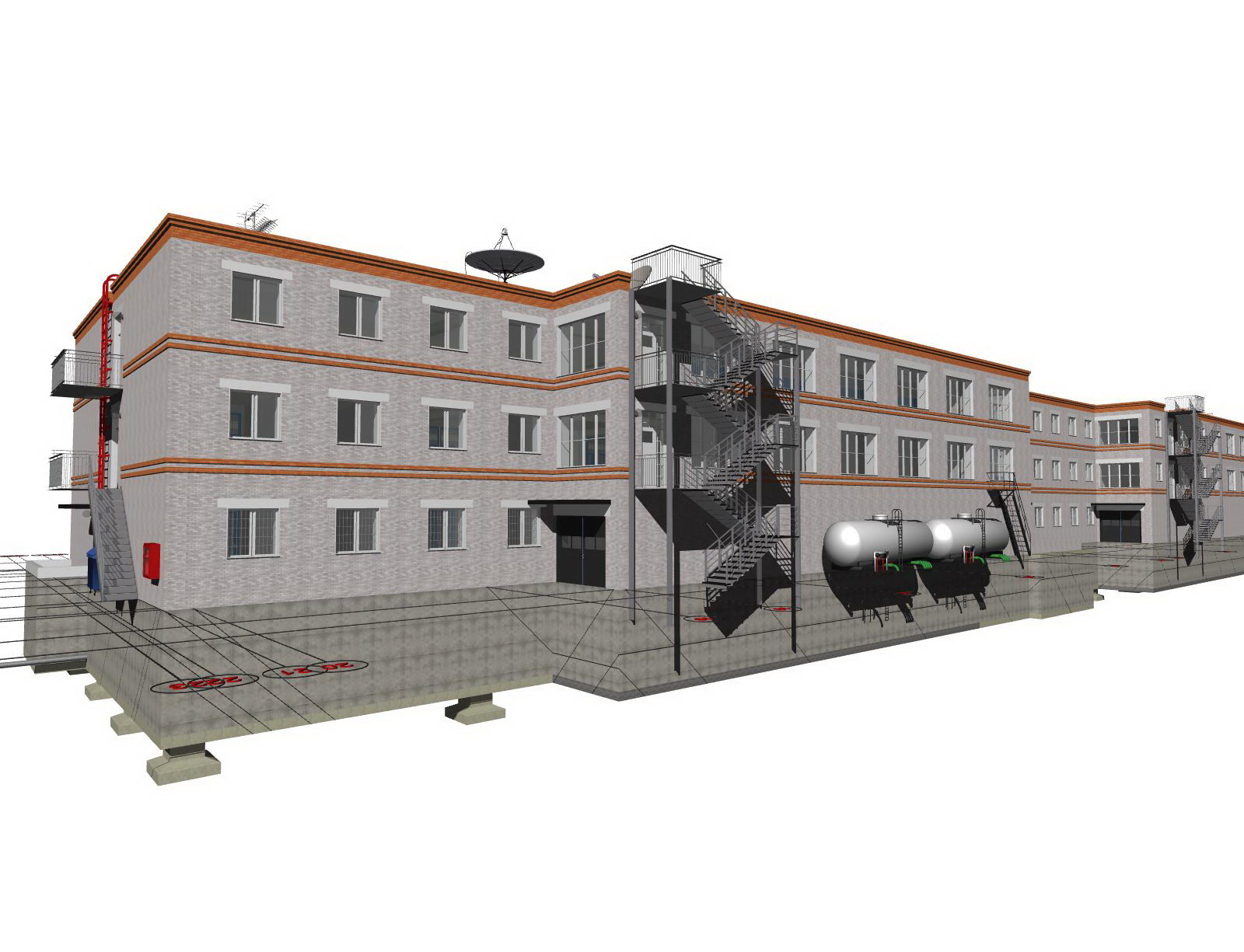

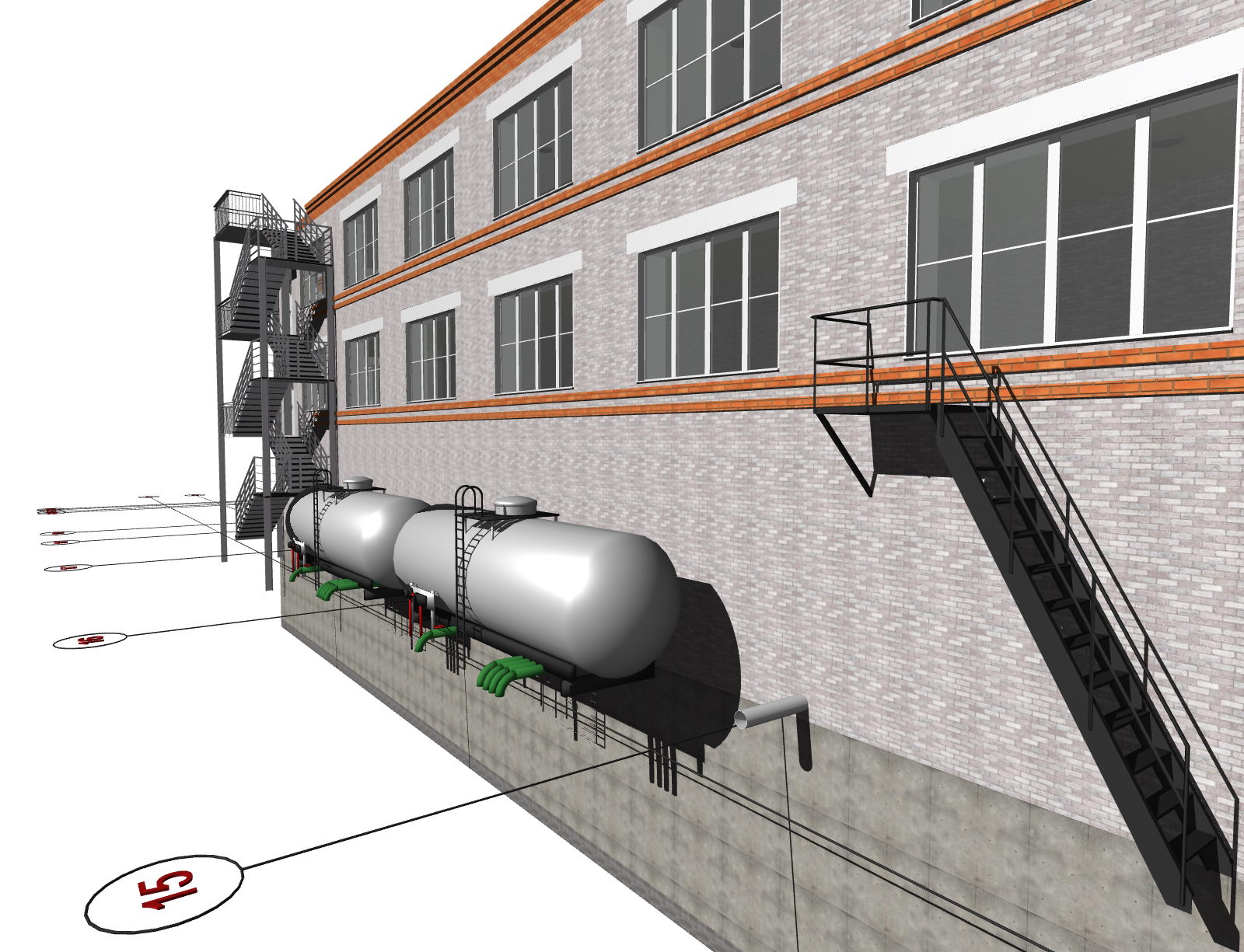

(показаны пожарные емкости для воды)



Проект четырехэтажного гаража на 270 машиномест

(показаны пожарные емкости для воды)



Проект четырехэтажного гаража на 270 машиномест

Проект четырехэтажного гаража на 270 машиномест

Проект четырехэтажного гаража на 270 машиномест

(показаны пожарные емкости для воды)



Проект четырехэтажного гаража на 270 машиномест

(показаны пожарные емкости для воды)



Проект четырехэтажного гаража на 270 машиномест

Проект четырехэтажного гаража на 270 машиномест

Проект четырехэтажного гаража на 270 машиномест

(показаны пожарные емкости для воды)



Проект четырехэтажного гаража на 270 машиномест

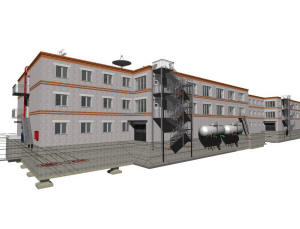

Проект четырехэтажного гаража

Проект четырехэтажного гаража

Проект четырехэтажного гаража



Проект четырехэтажного гаража



Проект четырехэтажного гаража

Проект четырехэтажного гаража

Проект четырехэтажного гаража



Проект четырехэтажного гаража



Проект четырехэтажного гаража

Проект четырехэтажного гаража

Проект четырехэтажного гаража

Проект четырехэтажного гаража







Наименование

Площадь, м.кв.

Состав эскизного проекта (ЭП)

Состав рабочего проекта (РП)

Примечание

Общая

Офисов

Проект четырехэтажного гаража на 270 машиномест с энергосберегающими технологиями

8890,6

15,8

Краткая пояснительная записка с описанием основных характеристик гаража.

3D цветные изображения гаража – 25 видов.

Поэтажные планы каждого этажа и подвала.

Фасады гаража – 4 вида.

Разрез гаража - 4 вида.

План кровли.

Архитектурная часть, конструктивная часть, раздел водостока.

Разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи

заказчику ЭП - электронно в течении семи дней после получения  100% предоплаты.

Для разработки РП нужны

инженерно-геологические изыскания

площадки строительства.



Общая площадь гаража дана с учетом площади рамп.



Состав эскизного проекта гаража может незначительно уточняться по взаимному согласованию сторон.

Состав рабочего проекта гаража оговаривается индивидуально.

  • Все рисунки передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта.

Эскизный проект четырехэтажного гаража на 270 машиномест выполнен в соответствии с заданием заказчика и требованиями СП и предназначен для строительства практически в любых климатических условиях.


Архитектурно-планировочное решение разработано в соответствии с:

  • СП 118.13330.2012 "Общественные здания и сооружения".

  • "Стоянки легковых автомобилей" МГСН 5.01-01 (с изм. и доп. от 15.07.2003).

  • СП 113.13330.2016 Стоянки автомобилей. Актуализированная редакция СНиП 21-02-99.

  • СанПиН 2.2.1/2.1.1.1200-03 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов» (п. 4.4., табл. 4.4.1).

  • Свод правил 1.13130.2009 "Системы противопожарной защиты. Эвакуационные пути и выходы".



Пояснительная записка к проекту четырехэтажного гаража на 270 машиномест





Идеология гаража

Гараж оборудован современными системами пожарной, охранной сигнализациями и видеонаблюдением.

Выбранные конструктивно-технические решения в данном проекте гаража обуславливают возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.

Снижение накладных и операционных расходов для владельцев машиномест за счет использования крыши - установки телекоммуникационного оборудования и панелей солнечных батарей.

Обеспечение мест для парковки мотоциклов и инвалидных колясок.

Стеклянные окна в воротах позволяют снизить затраты на освещение внутренних общественных коридоров и рамп.

В целях снижения нагрузки на существующий фундамент стен между боксами на третьем этаже не запроектированы.

Отличительной положительной особенностью данного проекта гаража является возможность использование простых строительных решений, обеспечивающих быстроту, простоту и низкую стоимость ее строительства.

Проектная документация гаража подлежит обязательному прохождению экспертизы.



Строительство гаража предлагается вести в один этап.



В здании применяется индивидуальный тепловой пункт, снижающий затраты энергии на циркуляцию в системах горячего водоснабжения и оснащенный автоматизированными системами управления и учета потребления энергоресурсов, горячей и холодной воды;
Применяются энергосберегающие системы освещения общедомовых помещений, оснащенных датчиками движения и освещенности;
Применение устройств компенсации реактивной мощности двигателей насосного и вентиляционного оборудования.


Энергосберегающим мероприятием, направленным на экономию воды, является установка в санитарных узлах здания водосберегающих сенсорных смесителей на фотоэлементах.
В корпус сенсорных смесителей встроен специальный датчик, который реагирует на движение в определенной области. Экономия заключается в том, что исключается возможность бесконтрольного вытекания воды из смесителя и в отсутствии расхода воды во время регулировки ее температуры.



Класс энергоэффективности здания В++.



Примечание

  • По желанию возможна увеличение площади и этажности гаража.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку эскизного проекта гаража.

  • Проектом предусмотрено благоустройство отведенной и прилегающей территории. Территория благоустраивается и озеленяется путем устройства газонов, посадки кустарника и деревьев.

  • Согласно проведенным расчетам, учитывая расстояние до ближайшего жилого дома от здания проектируемого гаража, шум его вентиляционных систем не оказывает негативного влияния на окружающую застройку.

  • Конструктивные и планировочные решения гаража, спецификация шумоактивного оборудования и шумозащитные мероприятия, предложенные в проекте гаража обеспечивают достаточное снижение технологического шума проектируемого объекта и соблюдение санитарных норм на территории и у фасадов ближайших жилых домов как в дневное, так и в ночное время суток.



Для заказа приобретения ЭП, РП, или заказа проекта гаража с использованием альтернативных источников энергии свяжитесь с нами любым удобным для Вас способом, указанном на сайте.
