Проект многоэтажного механизированного паркинга закрытого типа на 88 машиномест

(инвестиционный проект компактного многоэтажного механизированного паркинга закрытого типа (автоматическая парковка, автостоянка с механизированными устройствами, парковочная система и т.д.) для легкового автотранспорта - основа транспортно-пересадочного узла, перехватывающей парковки в условиях плотной городской застройки)



Проект разработан для строительства в условиях плотной городской застройки в любой стране, любого климата и экономии земли.

Возможно исполнение в виде многоэтажного механизированного паркинга открытого типа, подземно-надземного механизированного паркинга и подземного механизированного паркинга.

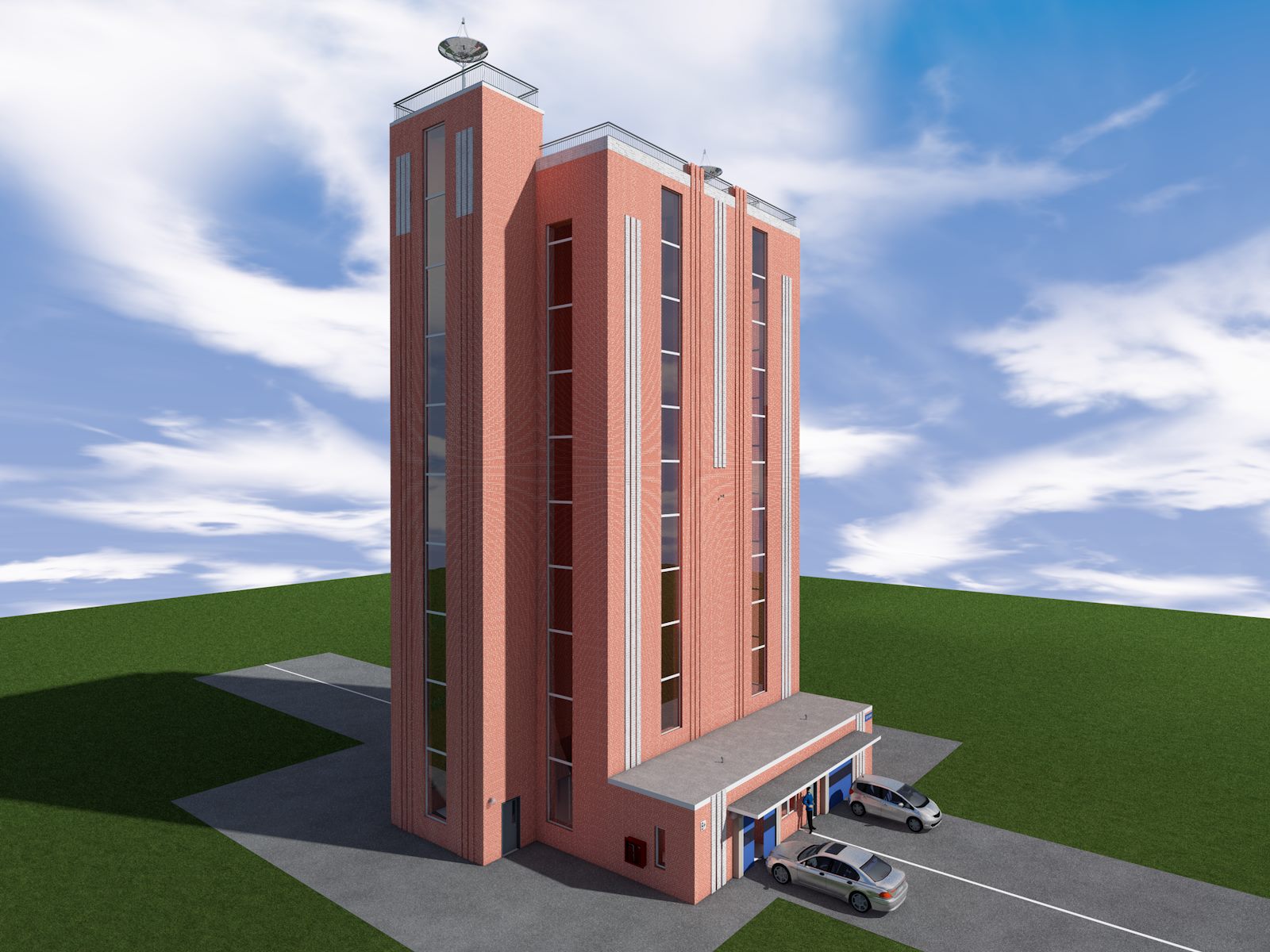

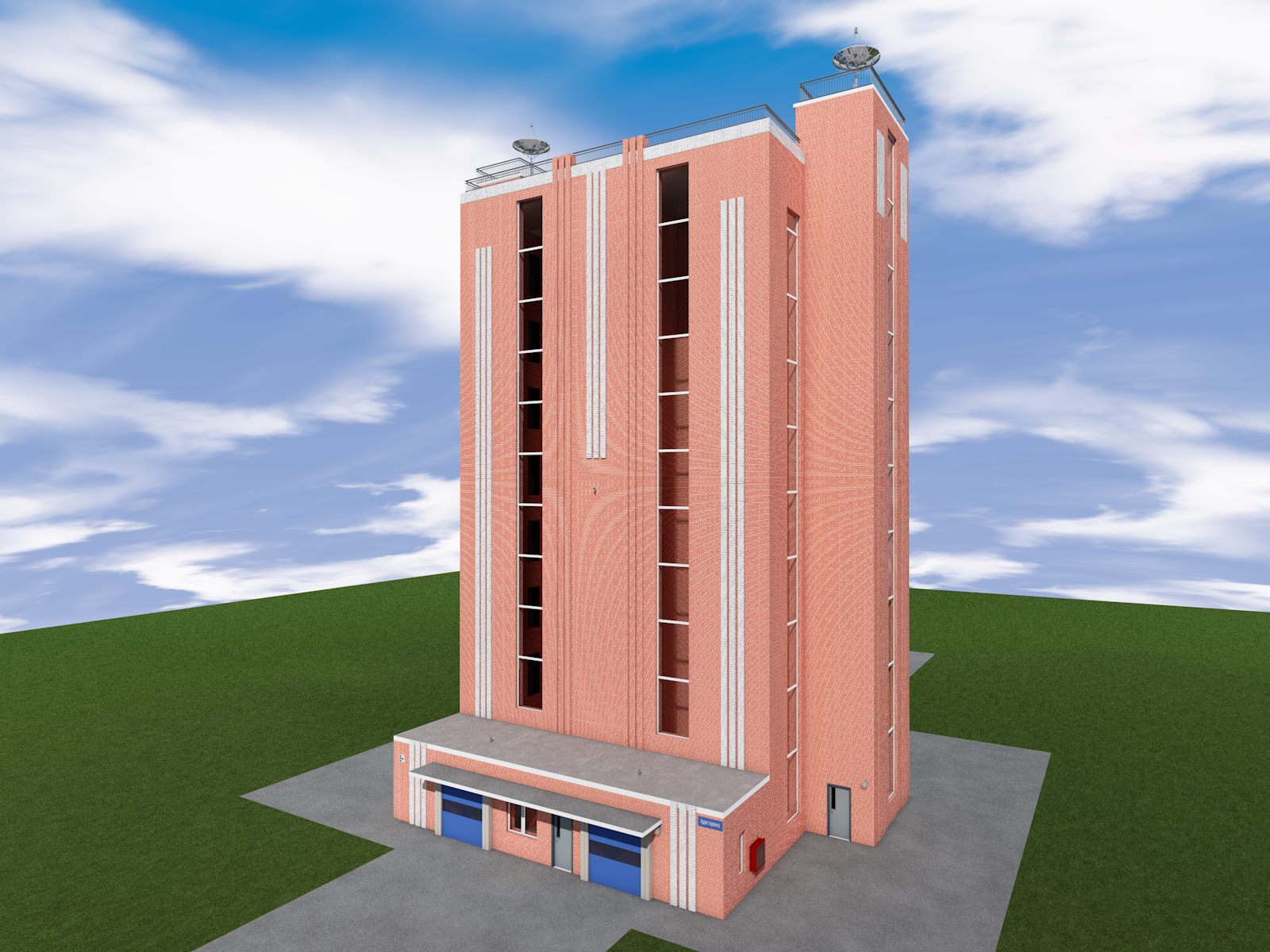

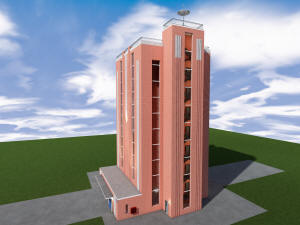

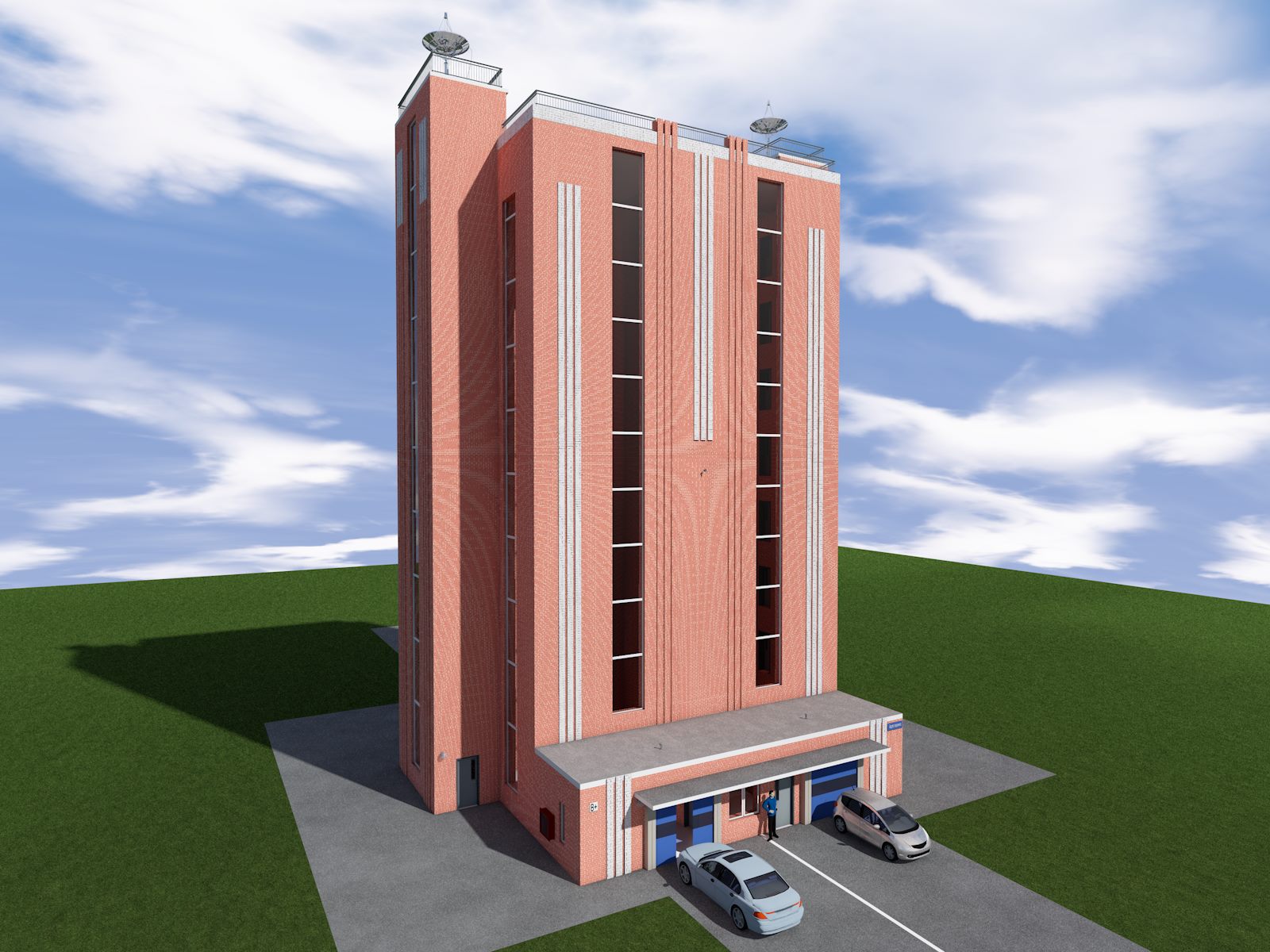

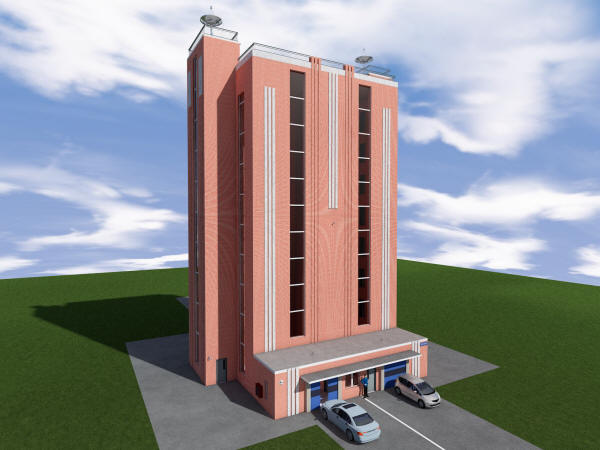

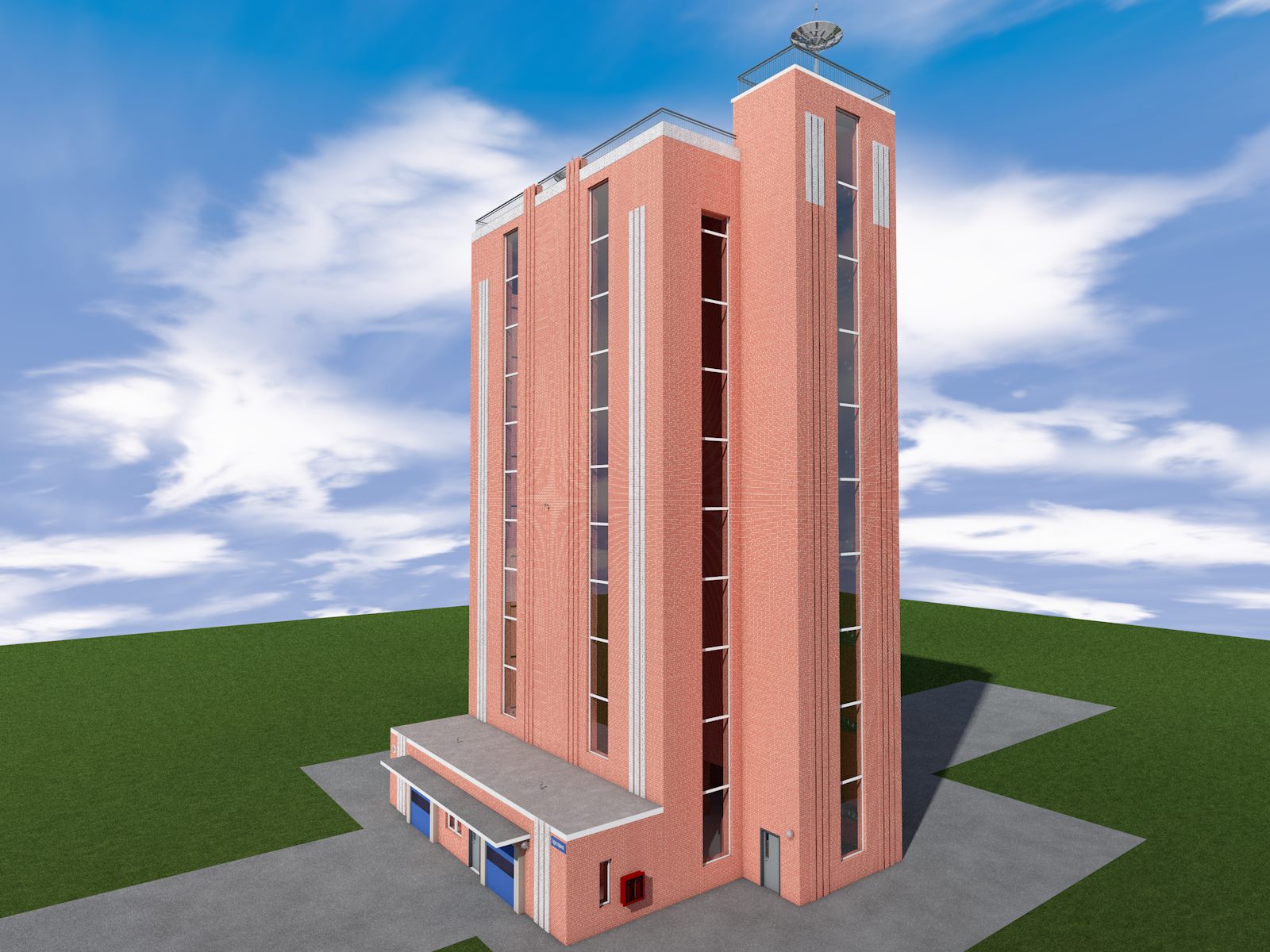

Многоэтажный механизированный паркинг закрытого типа на 88 машиномест

Многоэтажный механизированный паркинг закрытого типа на 88 машиномест

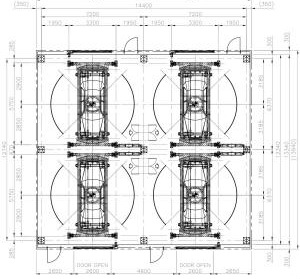

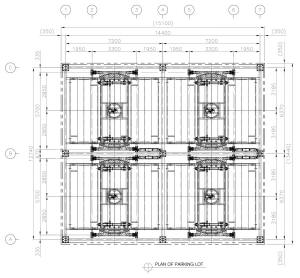

Механизированный паркинг - схема расположения автомашин

Механизированный паркинг - схема расположения автомашин

Механизированный паркинг - схема расположения автомашин



Механизированный паркинг - схема расположения автомашин

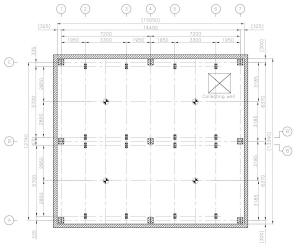

Механизированный паркинг - чертеж

Механизированный паркинг - чертеж

Механизированный паркинг - чертеж



Механизированный паркинг - чертеж

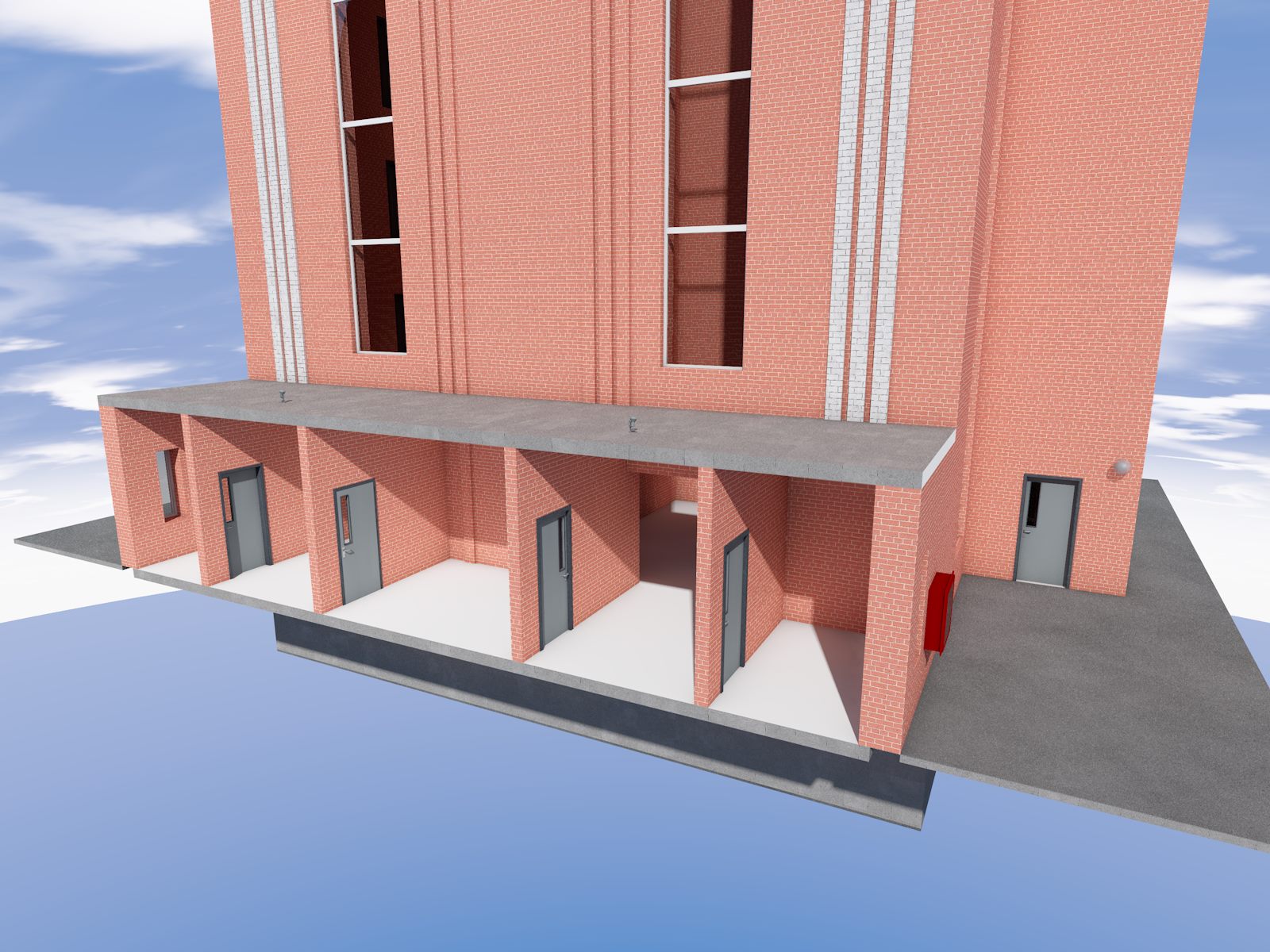

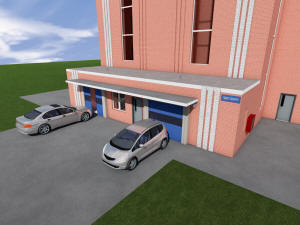

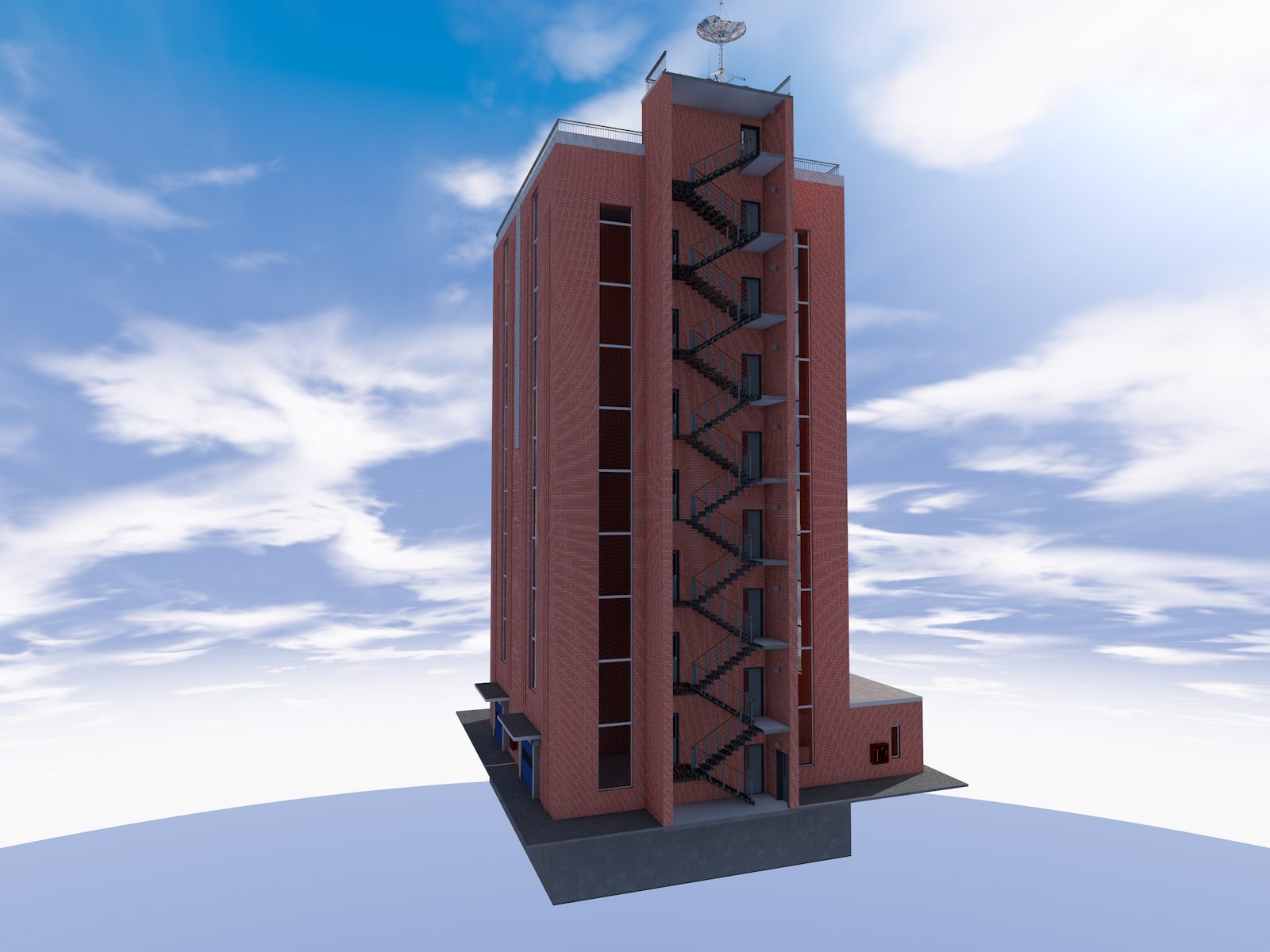

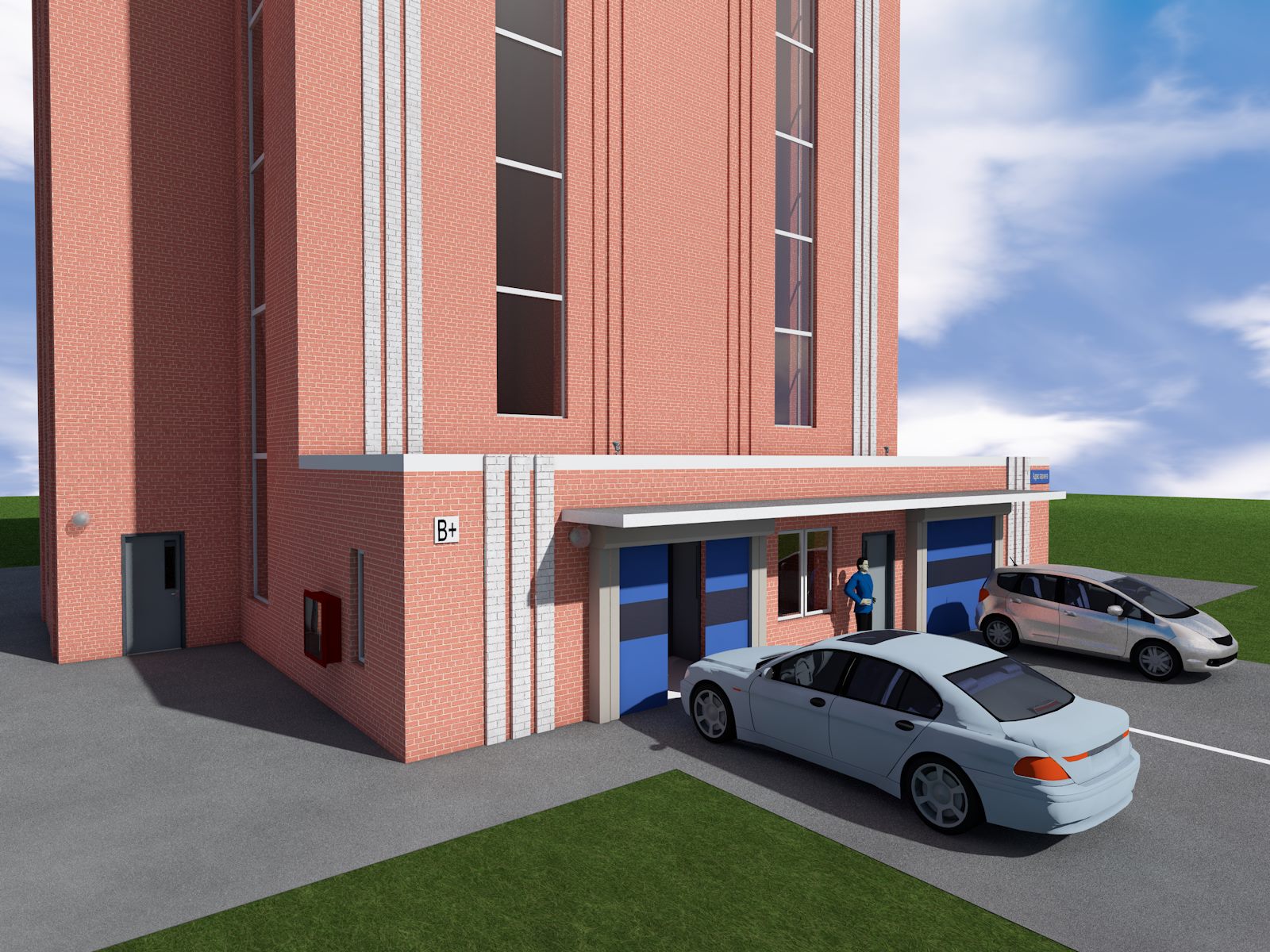

Механизированный паркинг

Механизированный паркинг

Механизированный паркинг



Механизированный паркинг



Механизированный паркинг

Механизированный паркинг

Механизированный паркинг



Механизированный паркинг



Механизированный паркинг

Механизированный паркинг



Механизированный паркинг

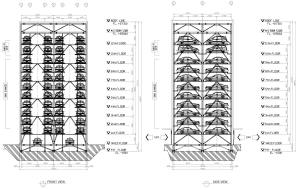

Механизированный паркинг - разрез

Механизированный паркинг - разрез

Механизированный паркинг - разрез

Механизированный паркинг - разрез







Наименование

Площадь, м.кв.

Состав эскизного проекта (ЭП)

Состав рабочего проекта (РП)

Примечание

Общая

Офисов

Проект многоэтажного механизированного  паркинга закрытого типа на 88 машиномест

1550,0

45,0

Краткая пояснительная записка с описанием основных характеристик паркинга.

3D цветные изображения паркинга – 15 видов.

Поэтажные планы каждого этажа и подвала.

Фасады паркинга – 4 вида.

Разрез паркинга - 6 видов.

План кровли.

Архитектурная часть, конструктивная часть, раздел водостока.

Разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи

заказчику ЭП - электронно в течении семи дней после получения  100% предоплаты.

Для разработки РП нужны

инженерно-геологические изыскания

площадки строительства.



Общая площадь механизированного паркинга дана без учета площади подвала высотой 1,7 м., без учета площади крыши.

Состав эскизного проекта паркинга может незначительно уточняться по взаимному согласованию сторон.

Состав рабочего проекта оговаривается индивидуально.

  • Все рисунки передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта, по продаже и сдаче в аренду парковочных мест и т.д.

Эскизный проект многоэтажного паркинга выполнен в соответствии с заданием Заказчика, требованиями СНиП экологических, противопожарных и других норм, действующих на территории РФ и не приводит к недопустимому риску для жизни и здоровья людей при эксплуатации объекта с соблюдением предусмотренных проектом (рабочими
чертежами) мероприятий, и предназначен для строительства как практически в любых климатических условиях.



Архитектурно-планировочное решение разработано в соответствии с:

  • СП 118.13330.2012 "Общественные здания и сооружения".

  • СНиП 31-04-2001 "Складские здания".

  • "Стоянки легковых автомобилей" МГСН 5.01-01 (с изм. и доп. от 15.07.2003).

  • СП 113.13330.2016 Стоянки автомобилей. Актуализированная редакция СНиП 21-02-99.

  • СанПиН 2.2.1/2.1.1.1200-03 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов»( п. 4.4., табл. 4.4.1).

  • Свод правил 1.13130.2009 "Системы противопожарной защиты. Эвакуационные пути и выходы".

Металлоконструкции запроектированы в соответствии с требованиями:

  • СНиП 2.01.07-81 "Нагрузки и воздействия";

  • СНиП 11-23-81 "Стальные конструкции. Нормы проектирования";

  • СНиП 2.03.11-85 "Защита строительных конструкций от коррозии".

Пояснительная записка к проекту механизированного паркинга

Проект многоэтажного механизированного паркинга закрытого типа на 88 машиномест эконом-класса



Подземно-надземный механизированный паркинг на 88 машиномест





Идеология паркинга

В паркинге запроектировано 88 машиномест для машин малого, среднего и большого класса.

Основная идеология паркинга: компактность, максимально эффективное использование участка земли.

Предполагается на участке земли без уклона.

Проектная документация подлежит обязательному прохождению экспертизы.

Паркинг оборудован современными системами пожарной, охранной сигнализациями, автоматическим шлагбаумом и видеонаблюдением.

Предполагается эксплуатация крыши. В частности, на крыше можно установить солнечные батареи, телекоммуникационное оборудование.

Под зданием возможно спроектировать вертикальные тепловые насосы для отопления закрытых помещений и резервуары для хранения дождевой воды, которая предполагается для дальнейшего использования.

Все инженерные системы механизированного паркинга предлагается компьютеризировать и управлять из единого центра.

Свободный доступ к зданию людям с ограниченными возможностями.

Данная парковочная система предлагается для строительства в условиях плотной городской застройки.





Для справки



СП 113.13330.2016 Стоянки автомобилей.

п.3.6 механизированная автостоянка: Автостоянка, в которой транспортирование автомобилей в места (ячейки) хранения осуществляется специальными механизированными устройствами (без участия водителей).



Автостоянки с механизированными устройствами


5.2.26 Допускается хранение автомобилей в многоярусном парковочном месте с использованием механизированных средств парковки при оборудовании средствами автоматического пожаротушения, обеспечивающими орошение каждого яруса парковочного места.


5.2.27 Автостоянки с механизированными устройствами допускается проектировать наземными и подземными. Пристраивать наземные автостоянки к зданиям другого назначения допускается только к глухим стенам, имеющим предел огнестойкости не менее REI 150.


5.2.28 Состав и площади помещений, ячеек (мест) хранения, параметры автостоянок принимаются в соответствии с техническими особенностями используемой системы парковки автомобилей.
Управление механизированным устройством, контроль за его работой и пожарной безопасностью стоянки должны осуществляться из помещения диспетчерской, расположенной на посадочном этаже.


5.2.29 Автостоянки с механизированным устройством необходимо оборудовать установками автоматического пожаротушения согласно СП 5.13130.


5.2.30 Здания (сооружения) механизированных автостоянок могут предусматриваться надземными класса конструктивной пожарной опасности С0.
Автостоянки допускается проектировать с использованием незащищенного металлического каркаса и ограждающими конструкциями из негорючих материалов без применения горючих утеплителей (типа многоярусной этажерки).


5.2.31 Блок автостоянки с механизированным устройством может иметь вместимость не более 100 машино-мест и высоту здания не более 28 м.
При необходимости компоновки автостоянки из нескольких блоков их следует разделять противопожарными перегородками 1-го типа.
К каждому из блоков механизированной автостоянки должен быть обеспечен подъезд для пожарных машин и возможность доступа для пожарных подразделений на любой этаж (ярус) с двух противоположных сторон блока автостоянки (через остекленные или открытые проемы).
При высоте сооружения до 15 м над землей вместимость блока допускается увеличивать до 150 машино-мест. В блоке механизированной автостоянки для технического обслуживания систем механизированного устройства по этажам (ярусам) допускается устройство открытой лестницы из негорючих материалов.


5.2.32 Автостоянки с механизированными устройствами допускается проектировать не ниже IV степени огнестойкости и класса конструктивной пожарной опасности С0.


5.2.33 В механизированных стоянках открытого типа ограждающие конструкции могут предусматриваться в соответствии с 5.2.13. Системы вентиляции и дымоудаления предусматривать не требуется.

Механизированные парковки


5.2.38 Механизированная автомобильная парковка (МАП) - временное быстровозводимое сооружение, в котором для транспортирования автомобилей используются специальные (механизированные) устройства.


5.2.39 Механизированная система парковки автомобилей включает:
а) подъездные пути к терминалу для размещения очереди автомобилей;
б) терминалы передачи автомобилей механизированным устройствам МАП;
в) механизированные устройства горизонтального и вертикального перемещения автомобилей;
г) рабочие области механизированных устройств;
д) места хранения автомобилей.


5.2.40 МАП классифицируют:
а) по уровню автоматизации;
б) по подвижности мест хранения автомобилей;
в) по возможности беспрепятственного забора автомобилей;
г) по конструктивному исполнению элементов захвата (передачи и хранения) автомобилей;
д) по взаимному пространственному расположению припаркованных автомобилей.


5.2.41 Механизированные системы парковки автомобилей могут быть:
а) башенного типа;
б) многоэтажными с парой вертикальных рядов стационарных мест хранения автомобилей, между которыми предусмотрено пространство для перемещения механизированного устройства;
в) стеллажные, предусматривающие перегруппировку и подвижность мест хранения;
г) роторные - с перемещением автомобилей по криволинейной траектории.





Для заказа приобретения ЭП, РП, или заказа проекта механизированного многоэтажного паркинга закрытого типа свяжитесь с нами любым удобным для Вас способом, указанном на сайте.
