Готовый проект трехэтажного подземно-надземного паркинга закрытого типа

Паркинг на 39 машиномест. Может использоваться как жилой дом, бизнес-центр, гостиница 2-3 звезды и т.д.





Проект трехэтажного подземно-надземного паркинга на 39 машиномест разработан для строительства в условиях как городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.

Возможно быстрое проектирование гостиничного комплекса на основе данного базового проекта паркинга.





Проект трехэтажного подземно-надземного паркинга закрытого типа

Проект трехэтажного трехэтажного подземно-надземного паркинга

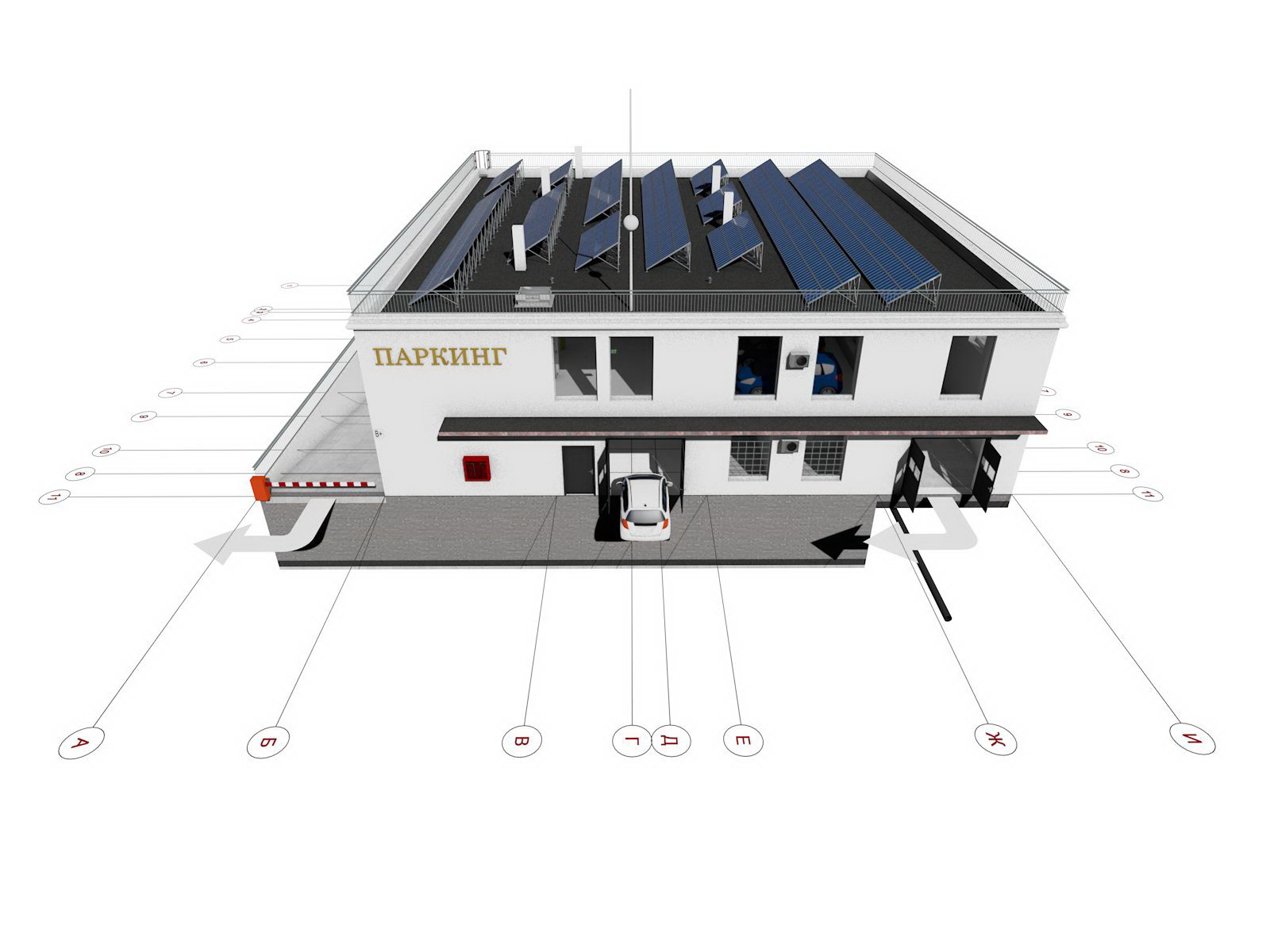

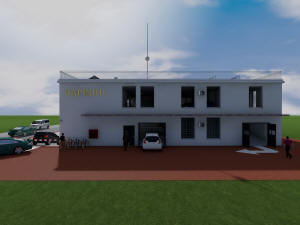

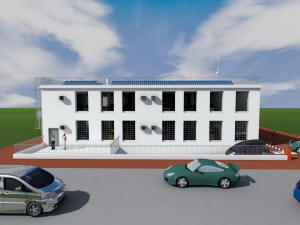

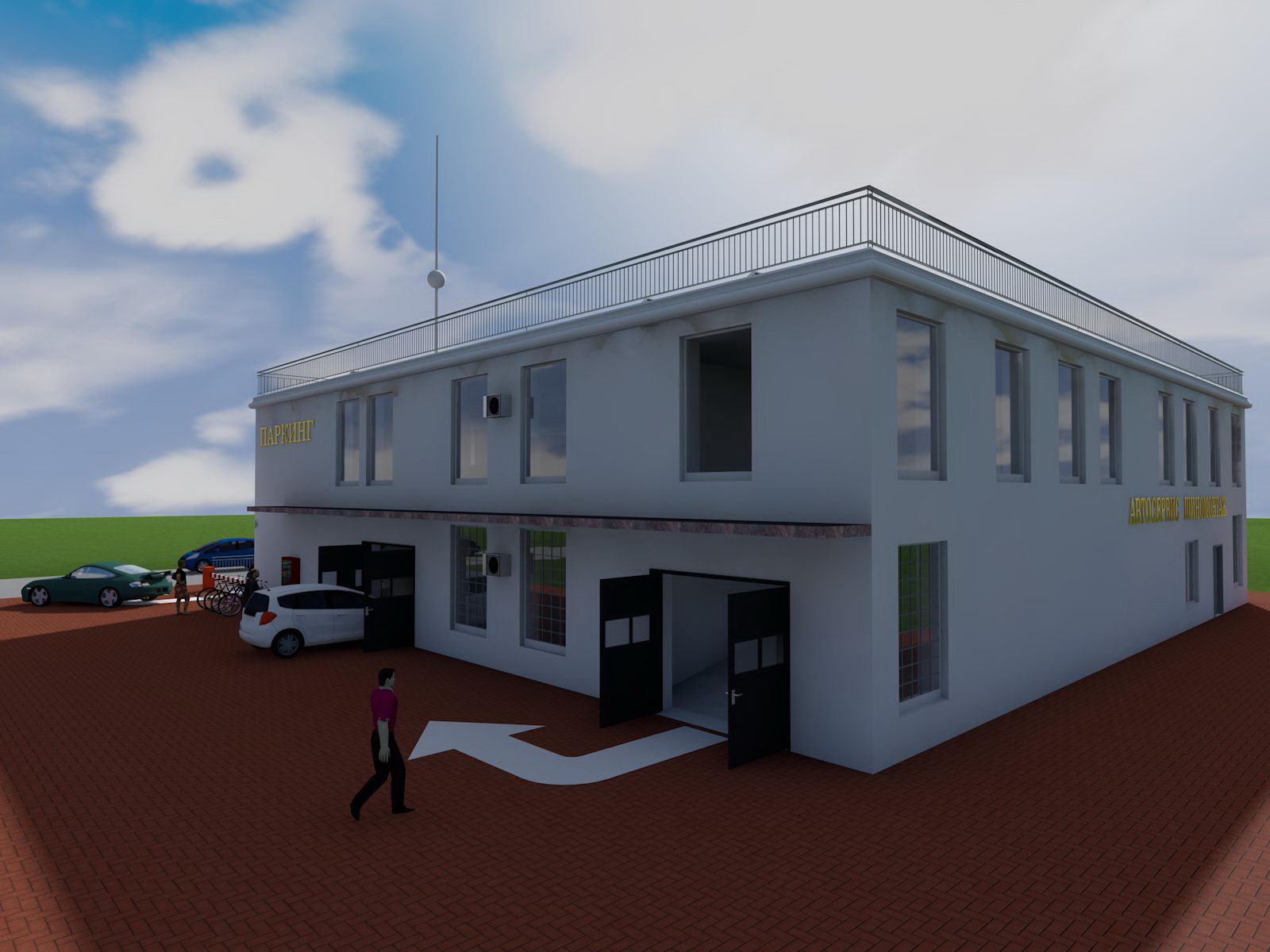

Главный фасад паркинга

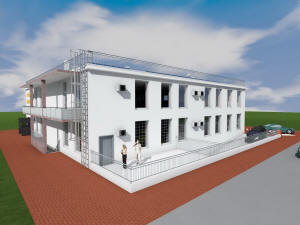

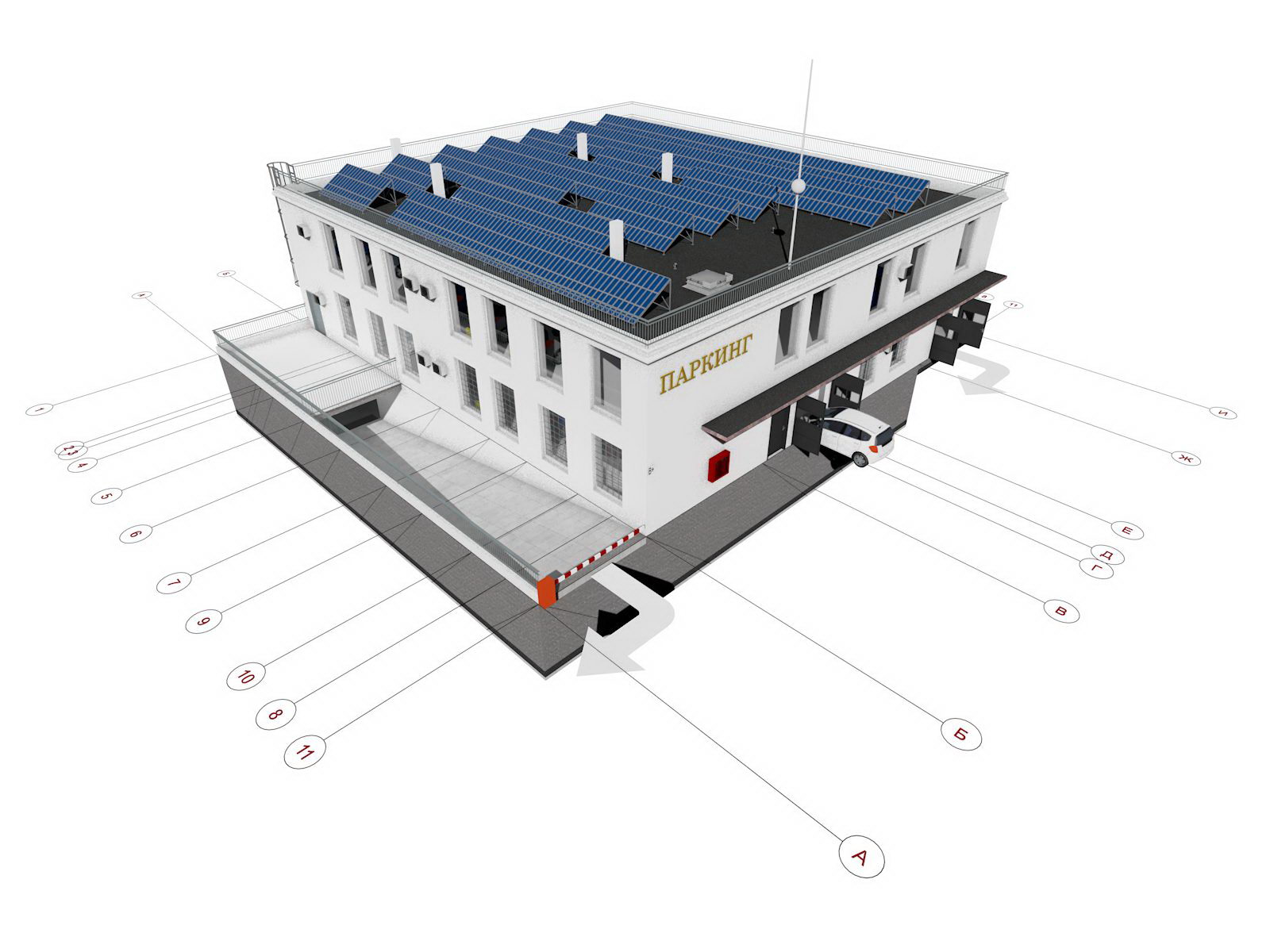

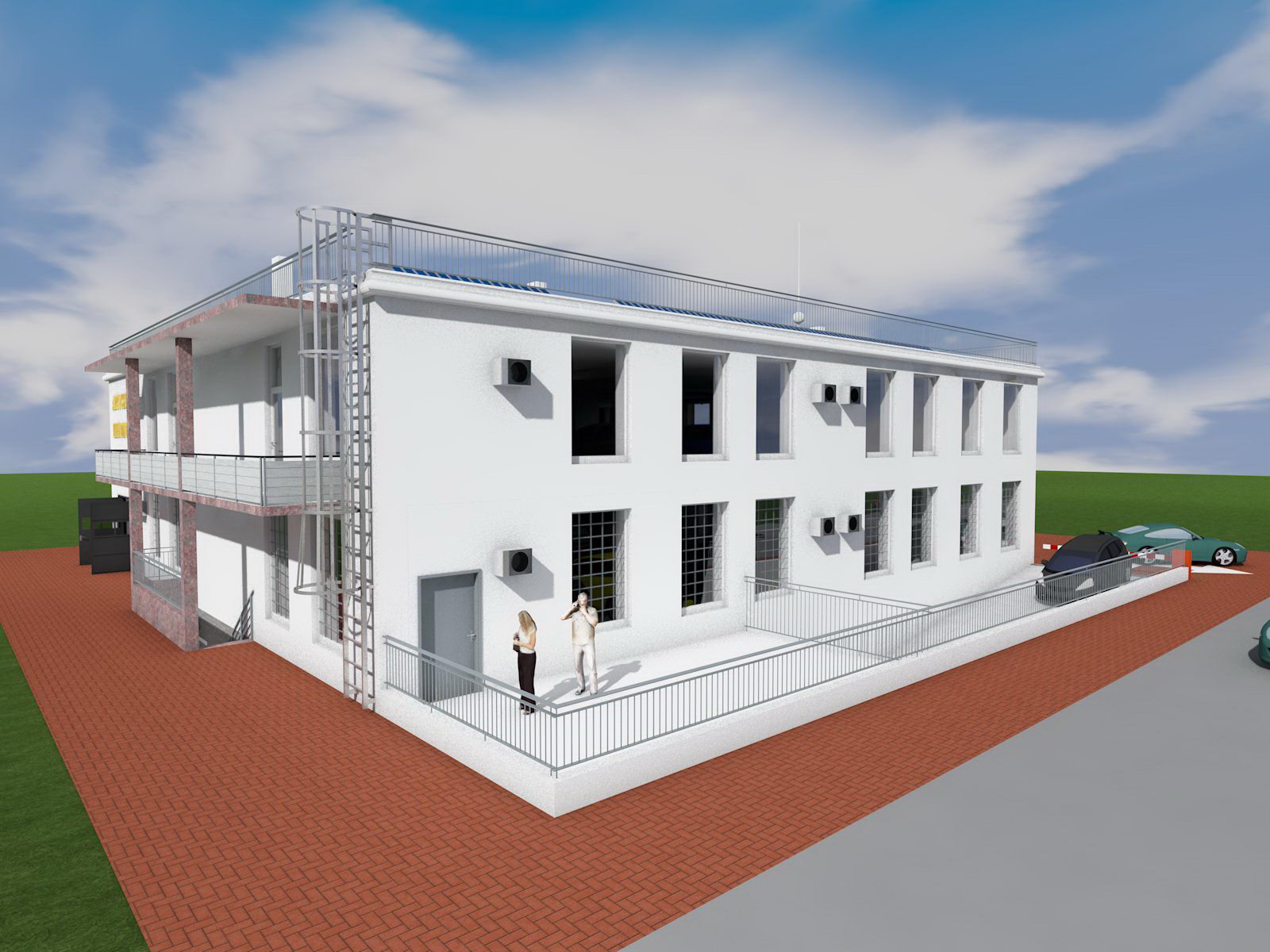

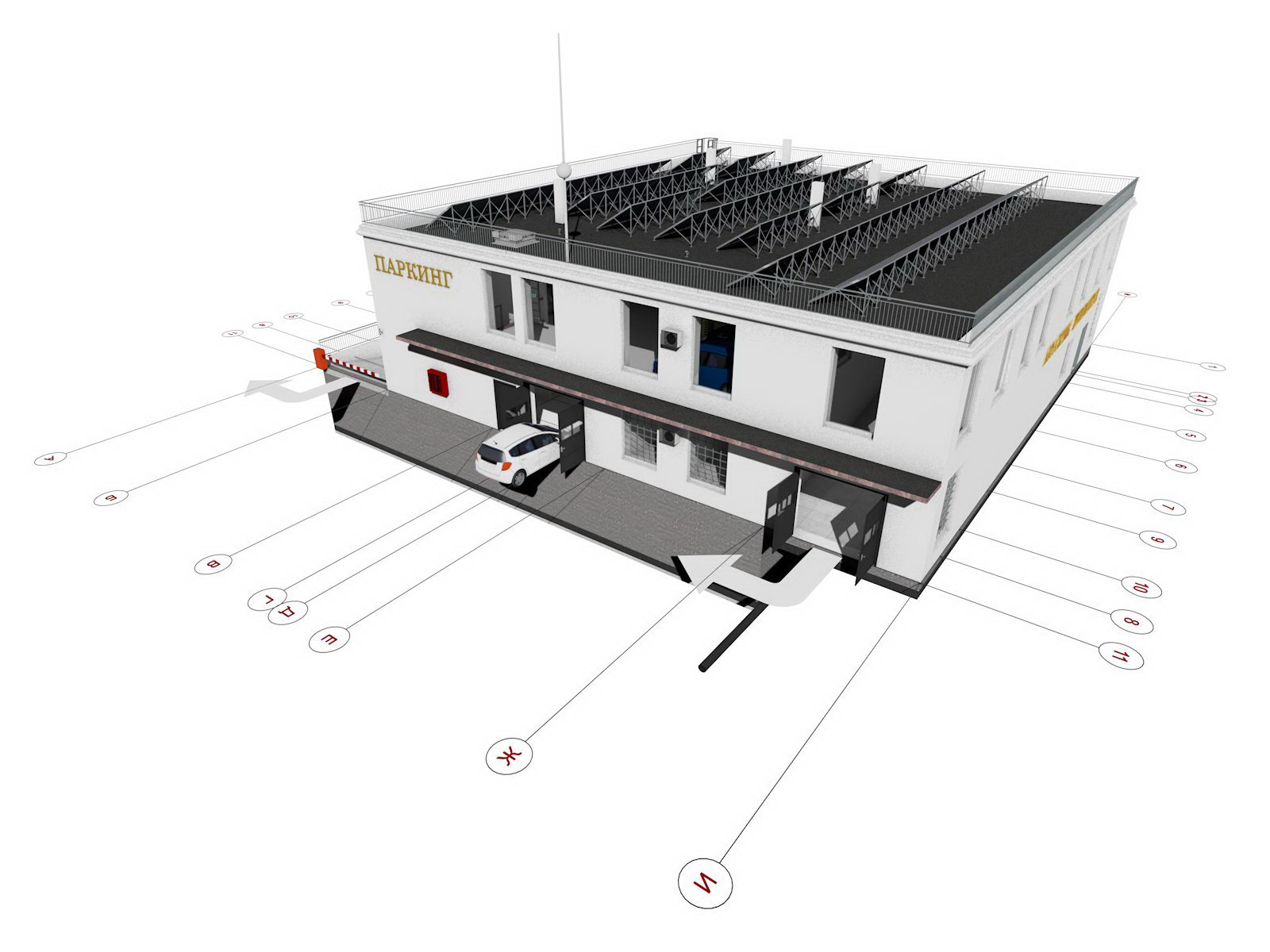

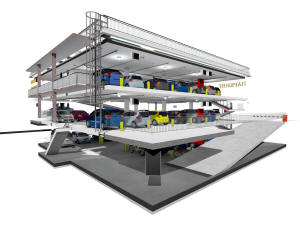

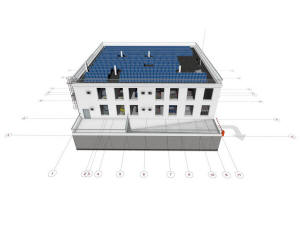

Общий вид паркинга

Главный фасад паркинга



Общий вид паркинга

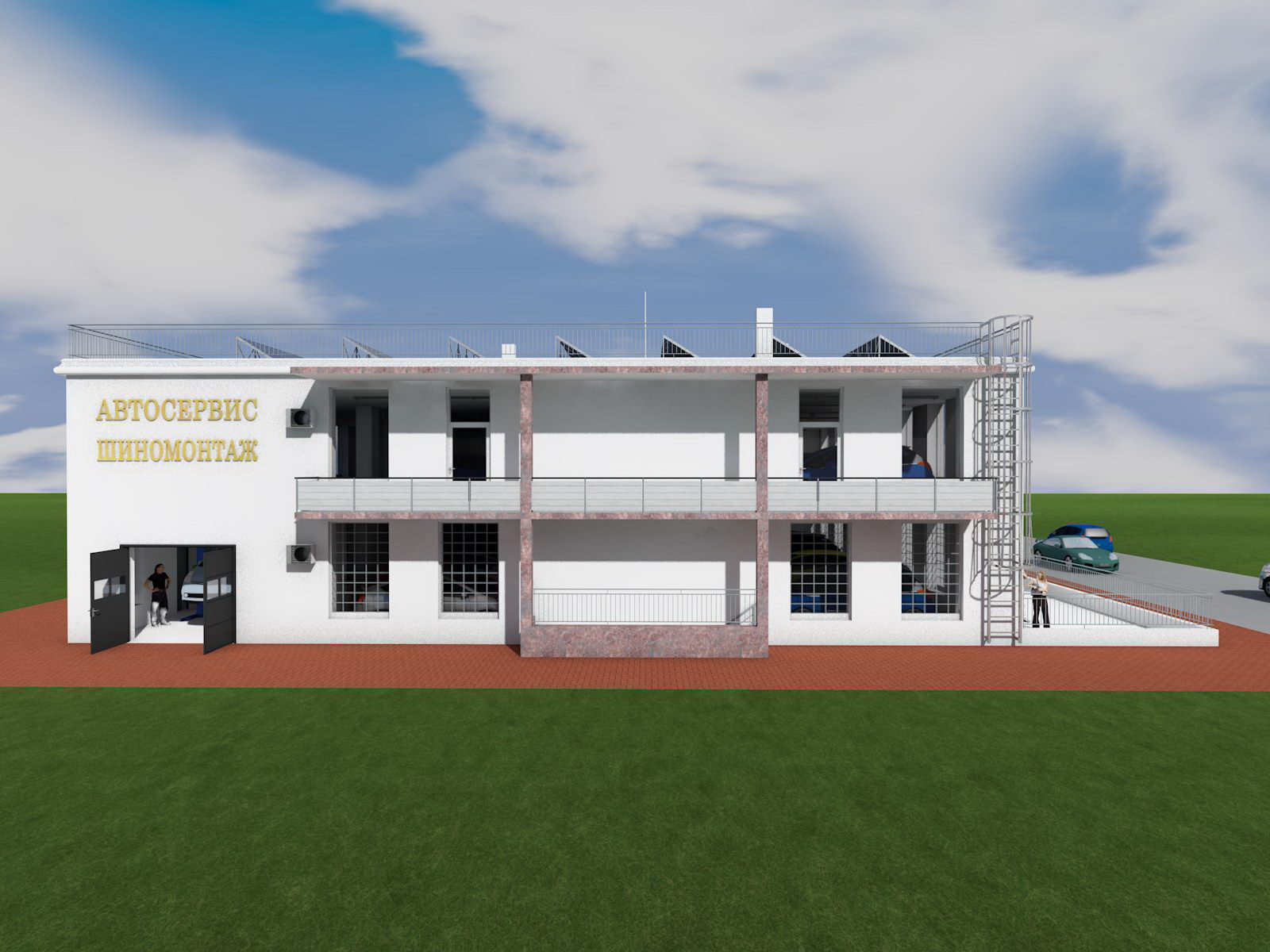

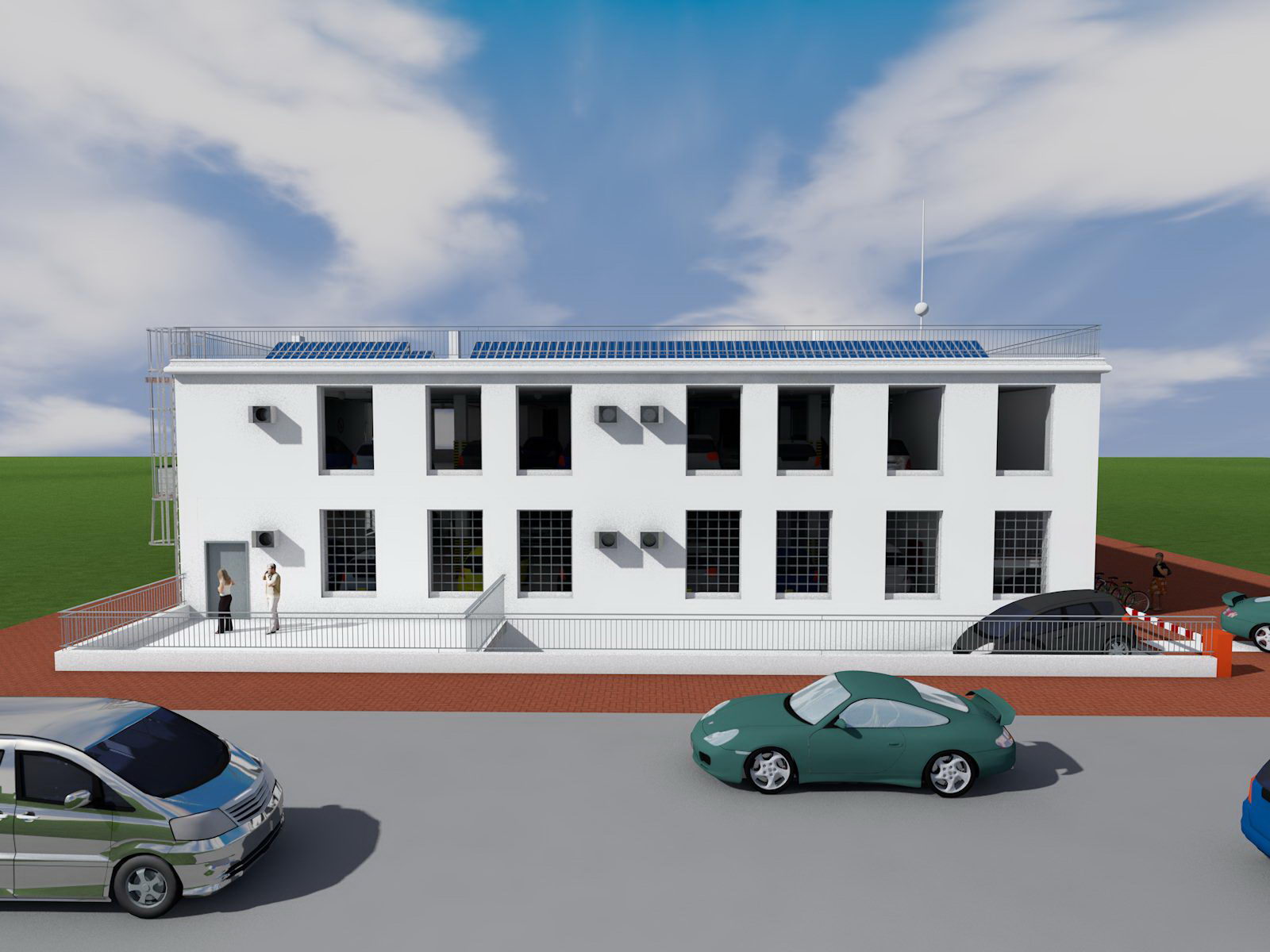

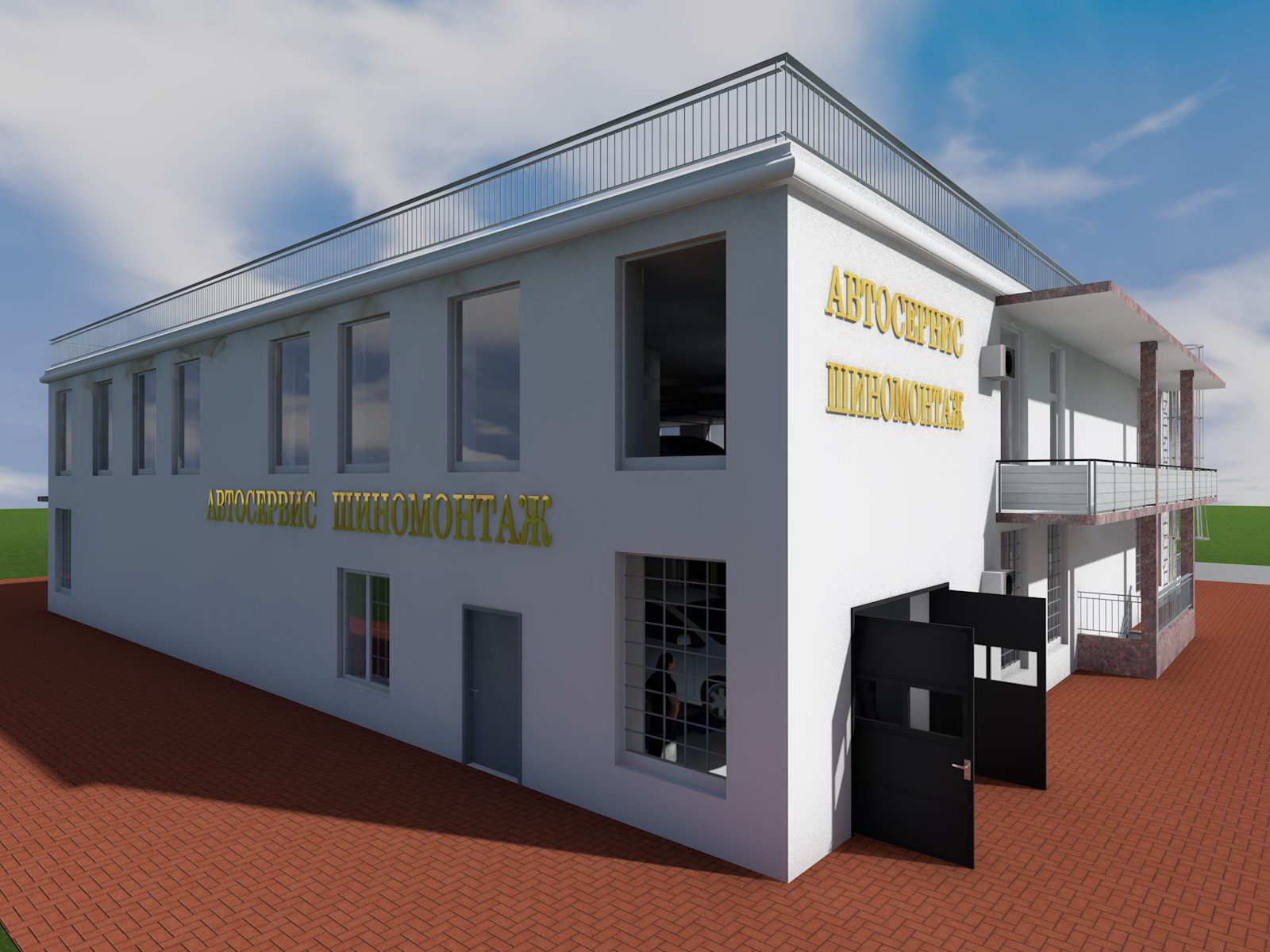

Боковой фасад паркинга

Общий вид паркинга

Боковой фасад паркинга



Общий вид паркинга

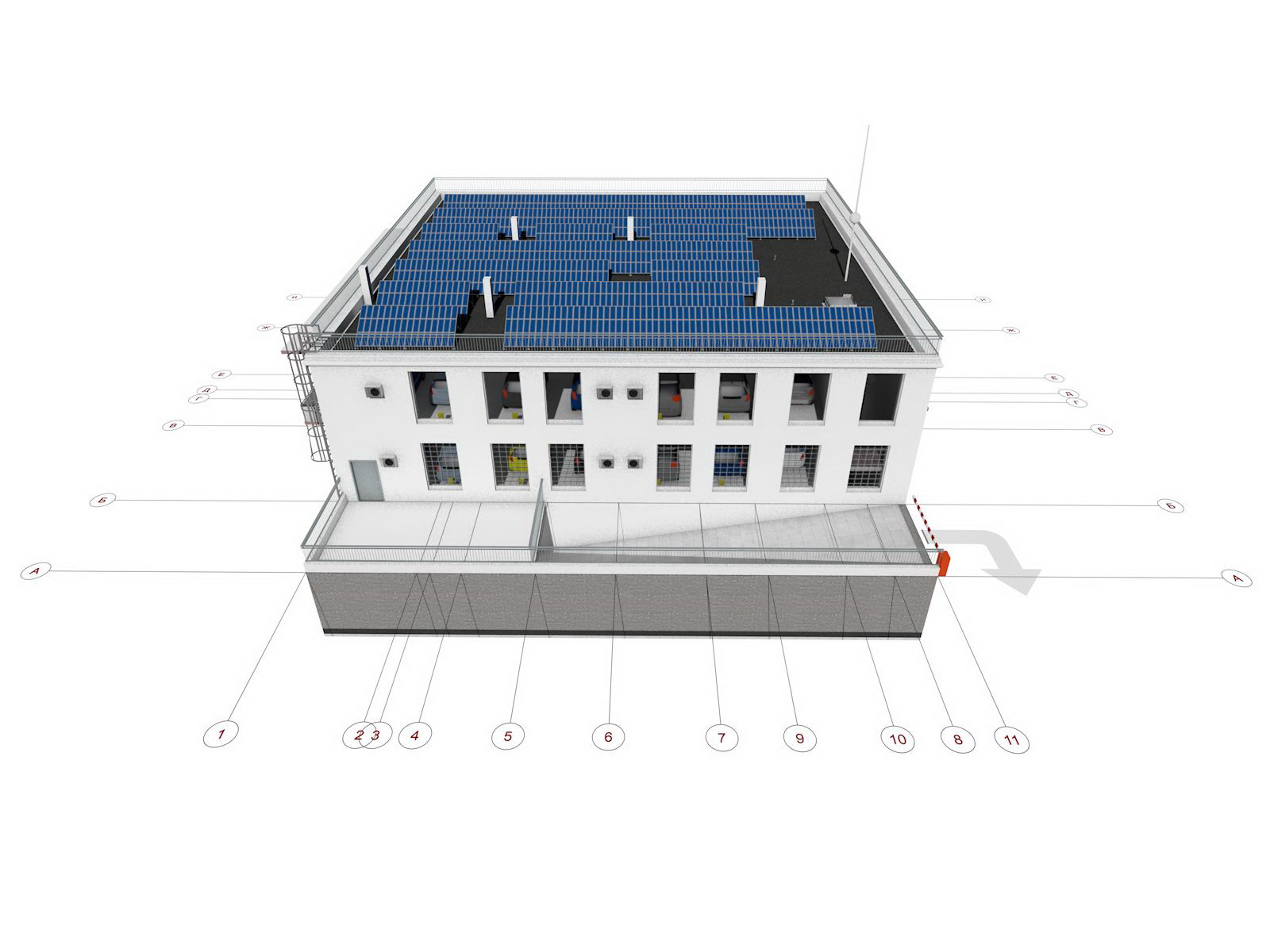

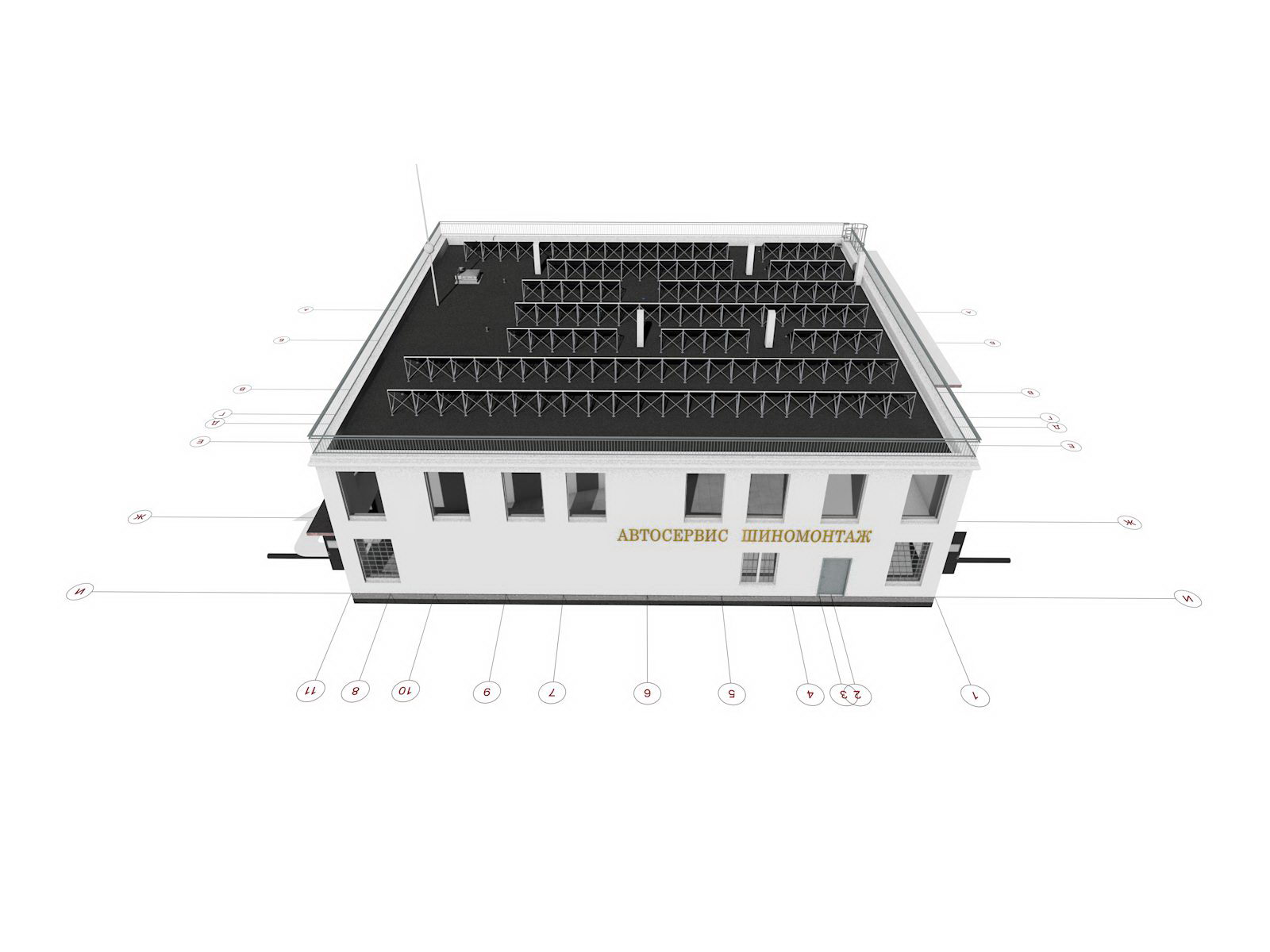

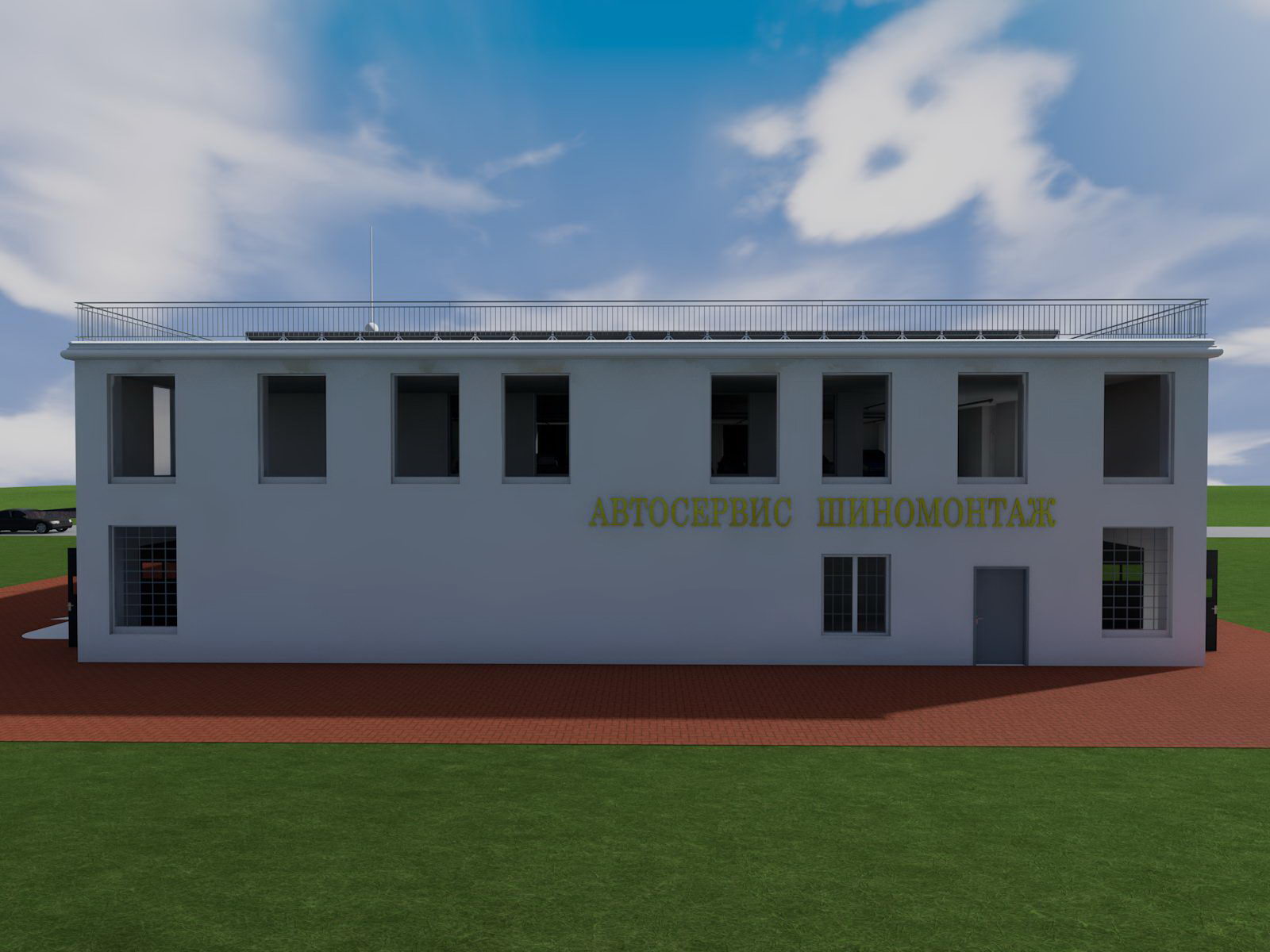

Задний фасад паркинга

Общий вид паркинга

Задний фасад паркинга



Общий вид паркинга



Боковой фасад паркинга

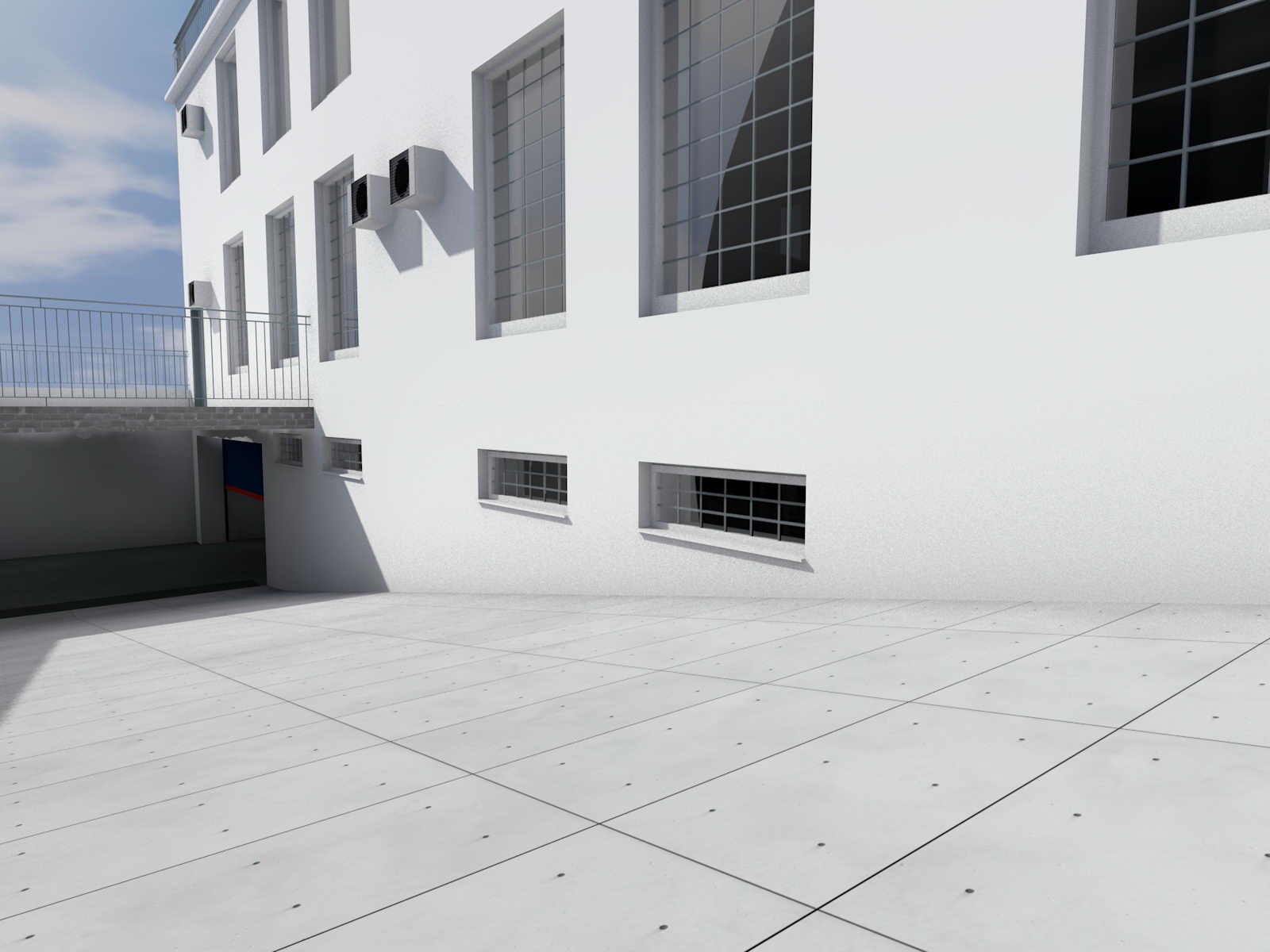

Фрагмент заднего фасада паркинга

Боковой фасад паркинга



Фрагмент заднего фасада паркинга



Фрагмент заднего фасада паркинга

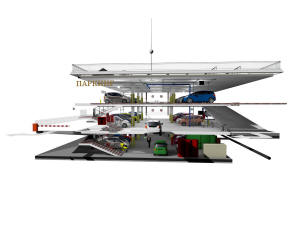

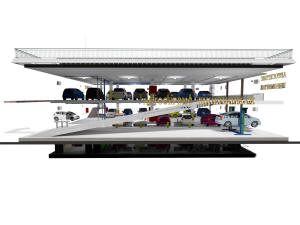

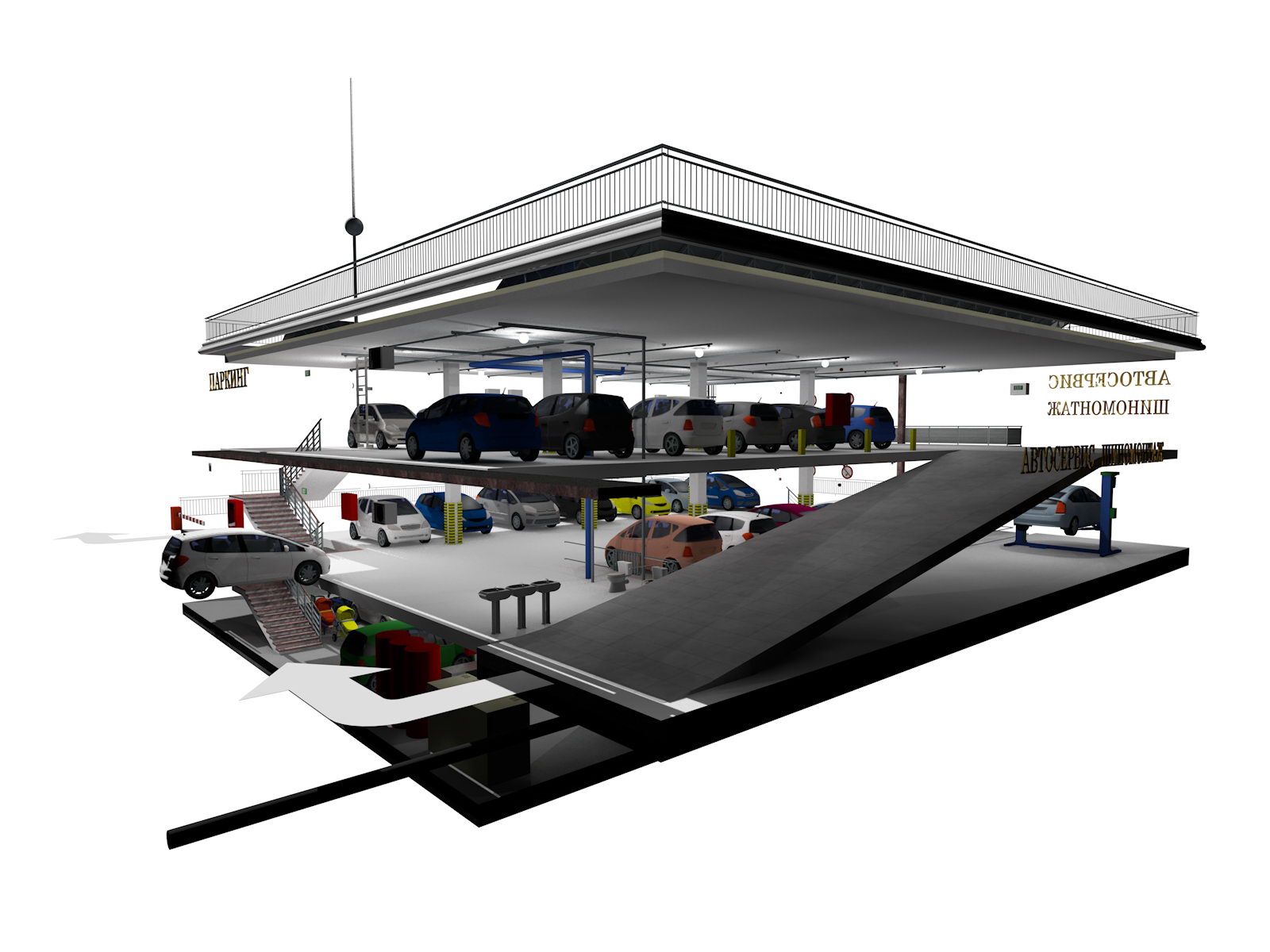

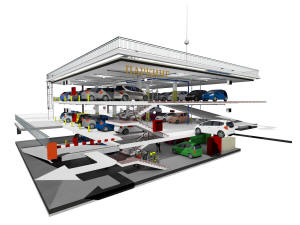

Проект подземно-надземного паркинга

Фрагмент заднего фасада паркинга



Проект подземно-надземного паркинга



Проект подземно-надземного паркинга

Проект подземно-надземного паркинга

Проект подземно-надземного паркинга



Проект подземно-надземного паркинга



Проект подземно-надземного паркинга

Проект подземно-надземного паркинга

Проект подземно-надземного паркинга



Проект подземно-надземного паркинга



Проект подземно-надземного паркинга

Проект подземно-надземного паркинга

Проект подземно-надземного паркинга



Проект подземно-надземного паркинга



Проект подземно-надземного паркинга

Проект подземно-надземного паркинга

Проект подземно-надземного паркинга



Проект подземно-надземного паркинга



Проект подземно-надземного паркинга

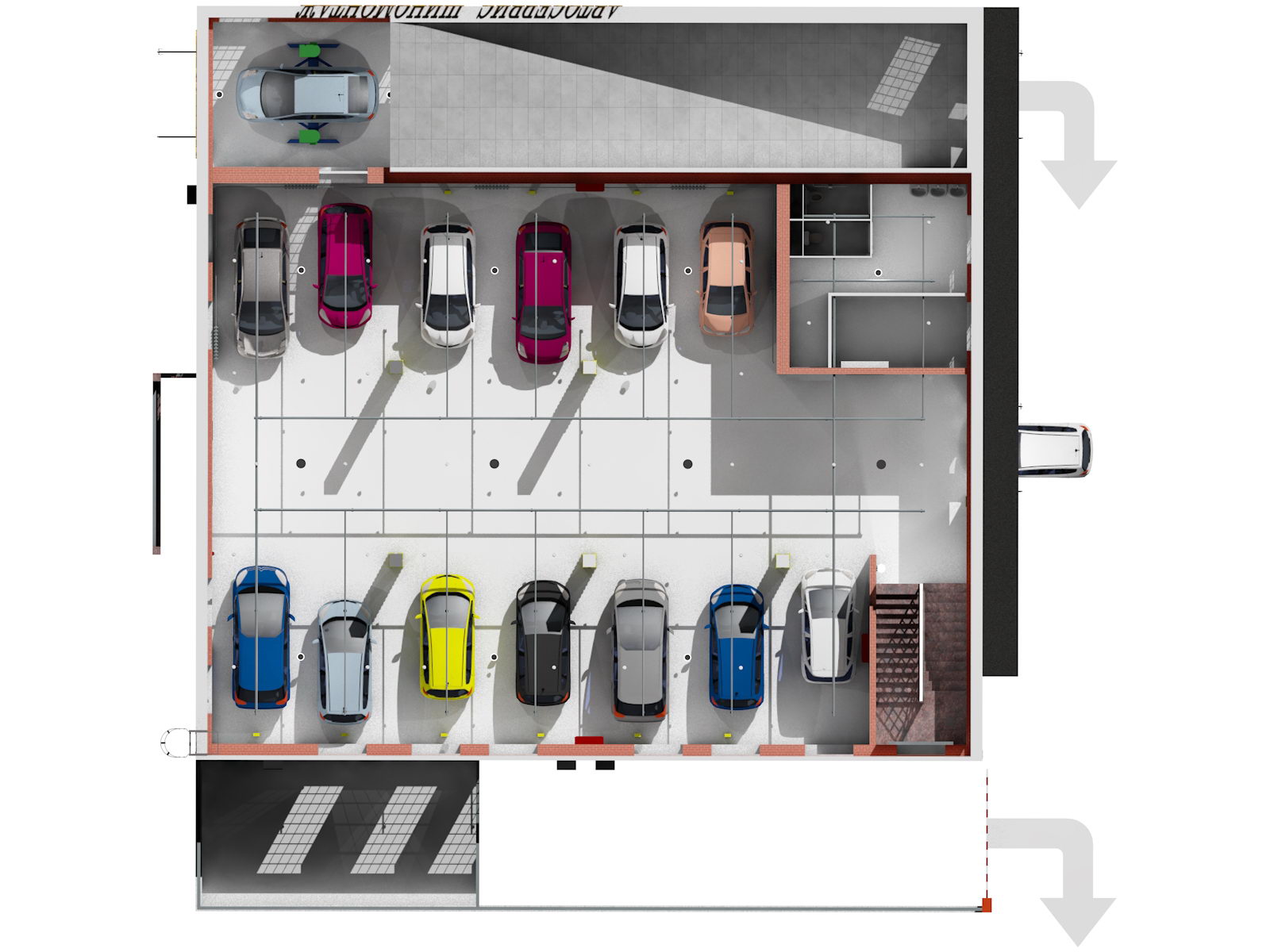

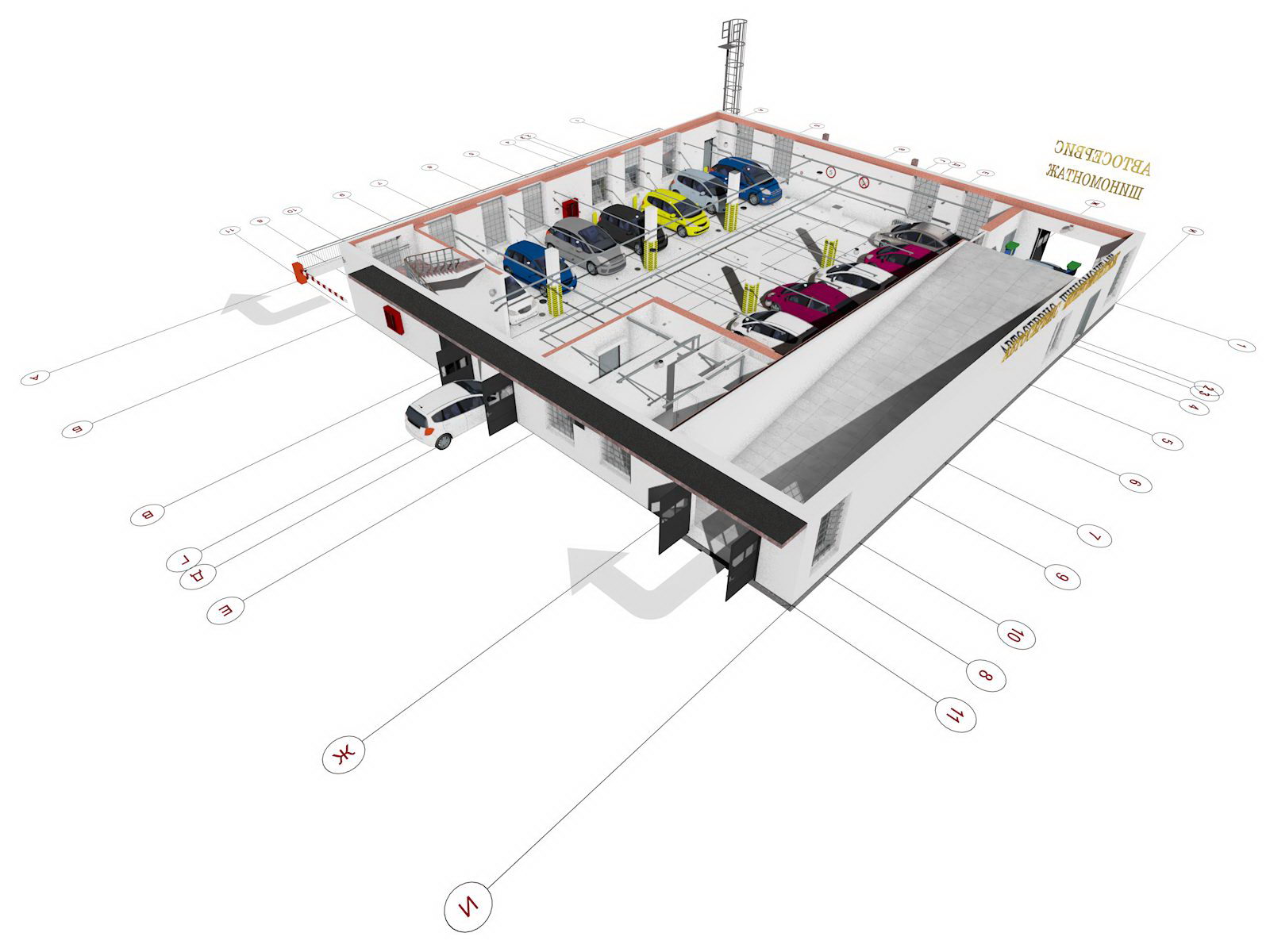

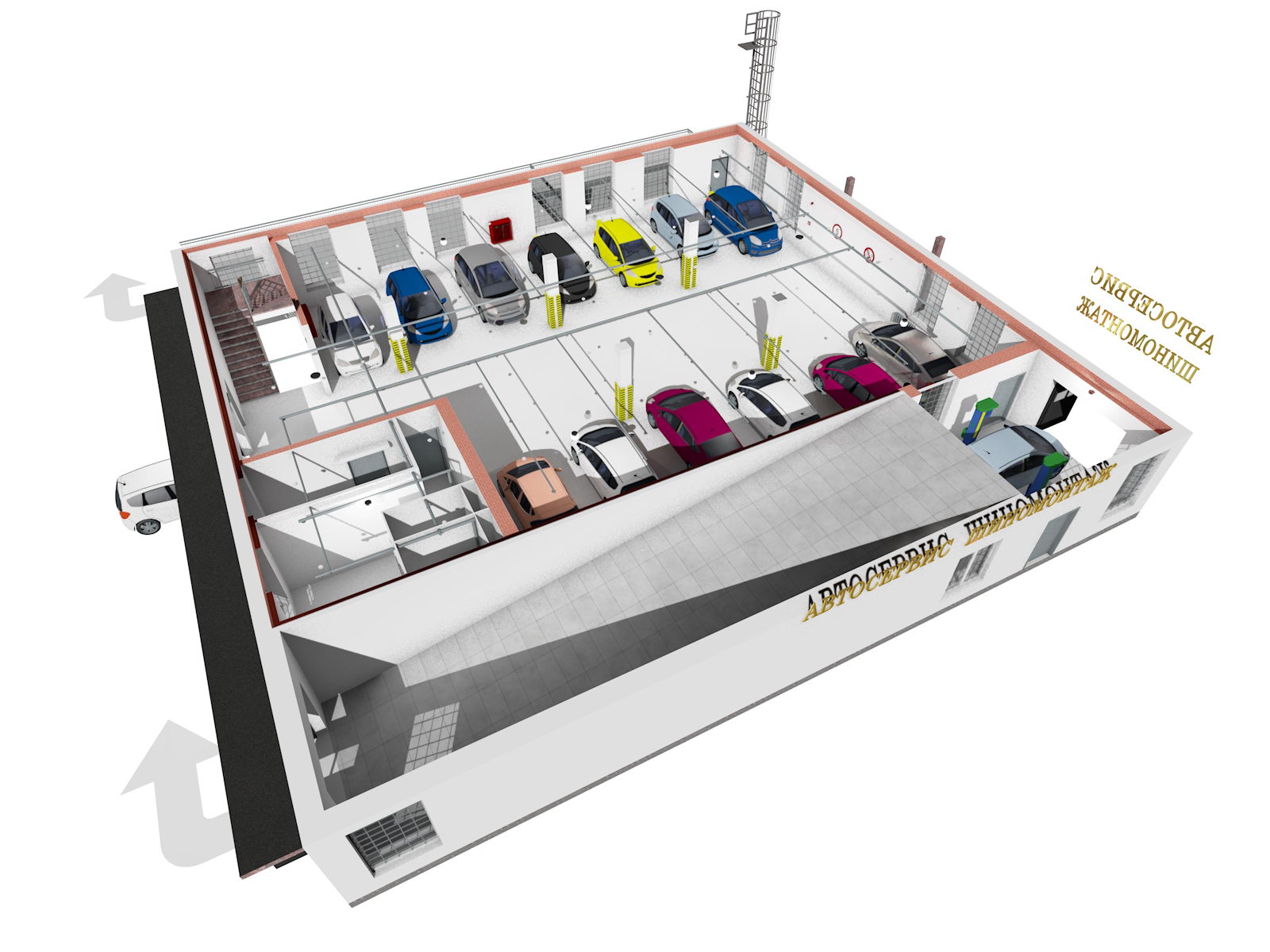

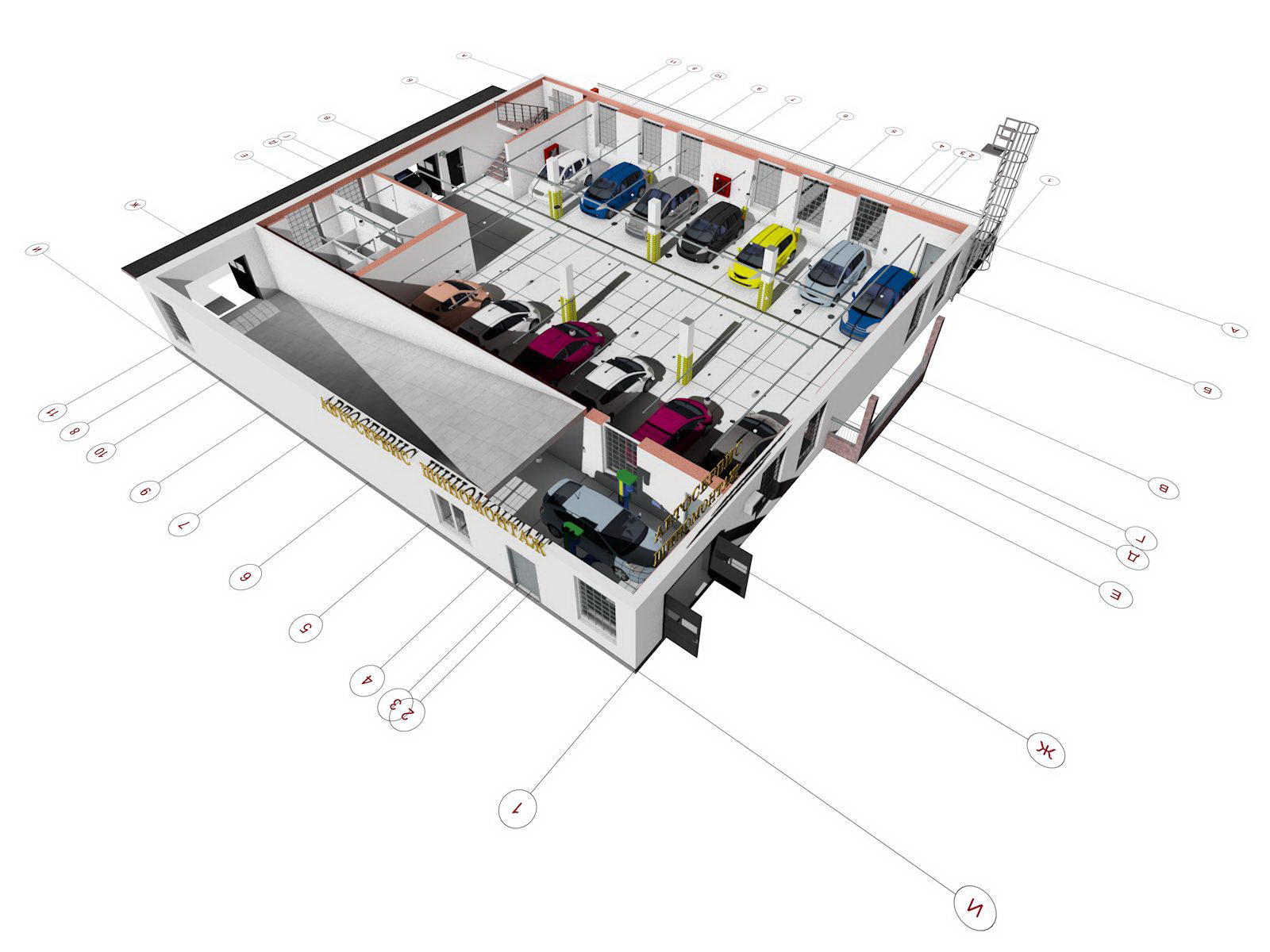

План первого этажа паркинга

Проект подземно-надземного паркинга



План первого этажа паркинга



План первого этажа паркинга

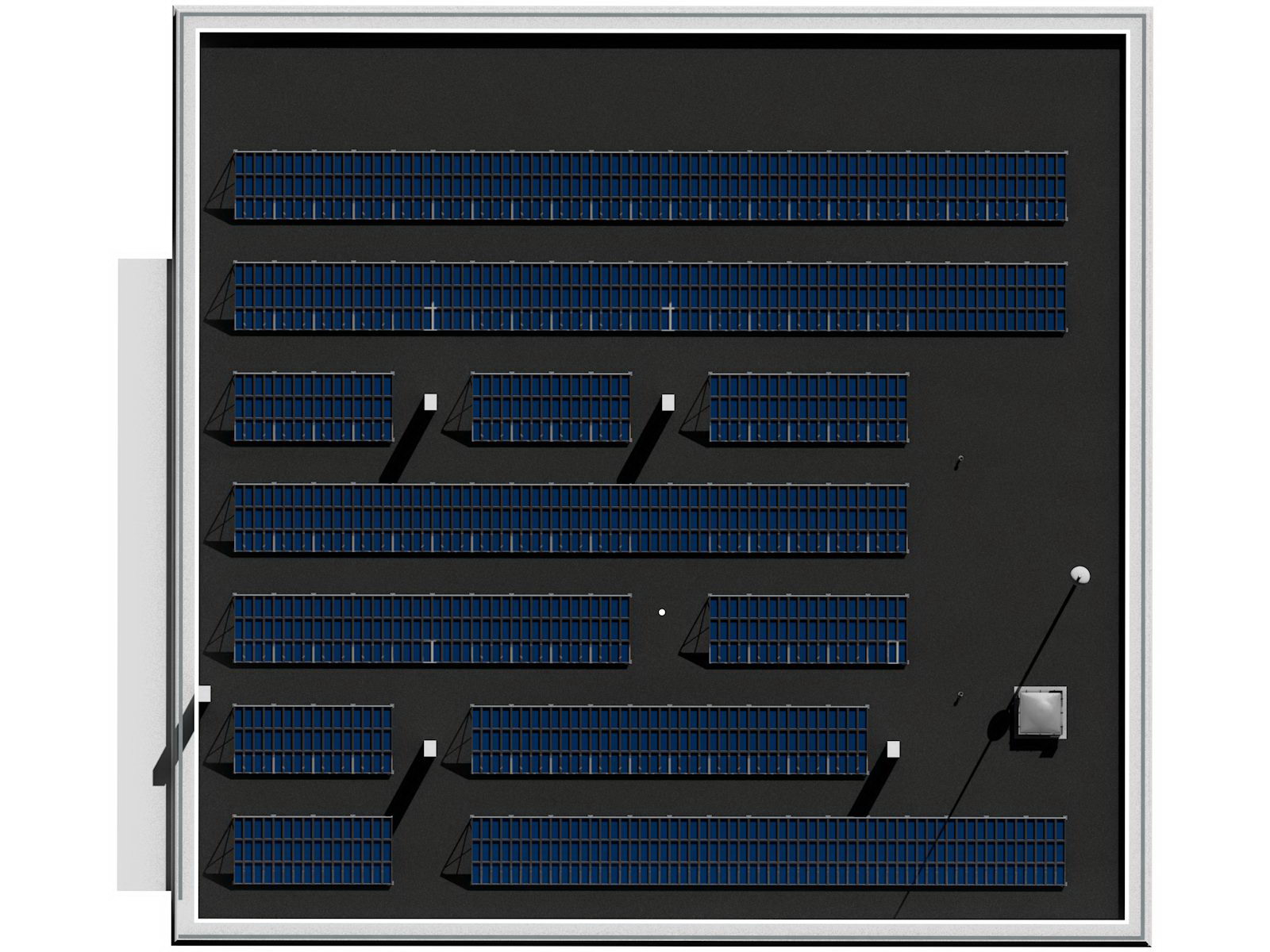

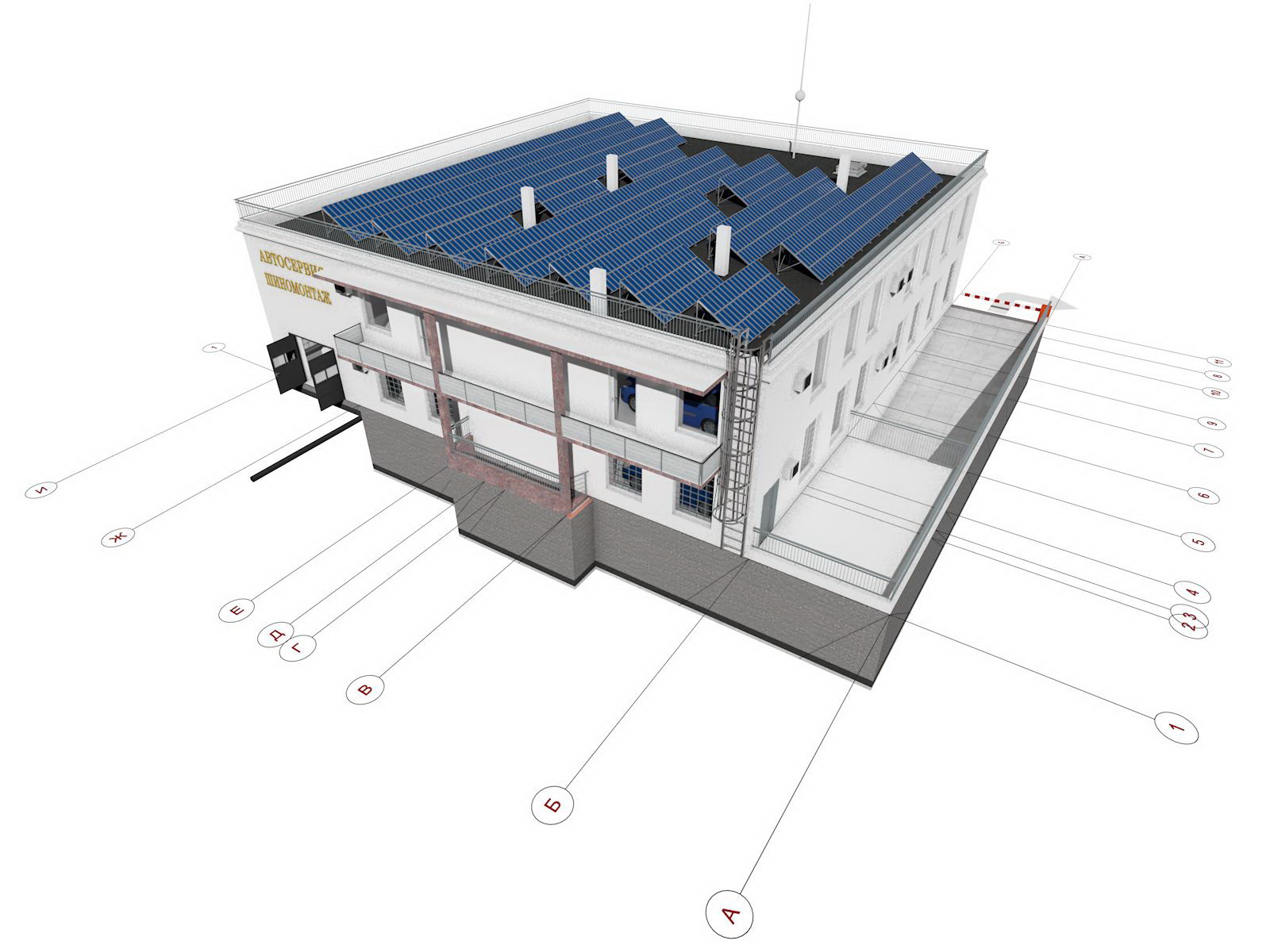

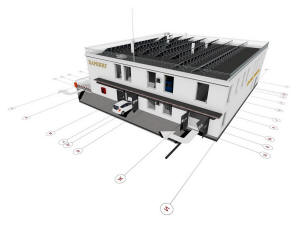

План крыши паркинга

План первого этажа паркинга



План крыши паркинга



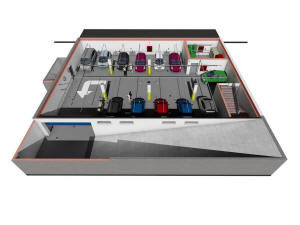

План подземного паркинга

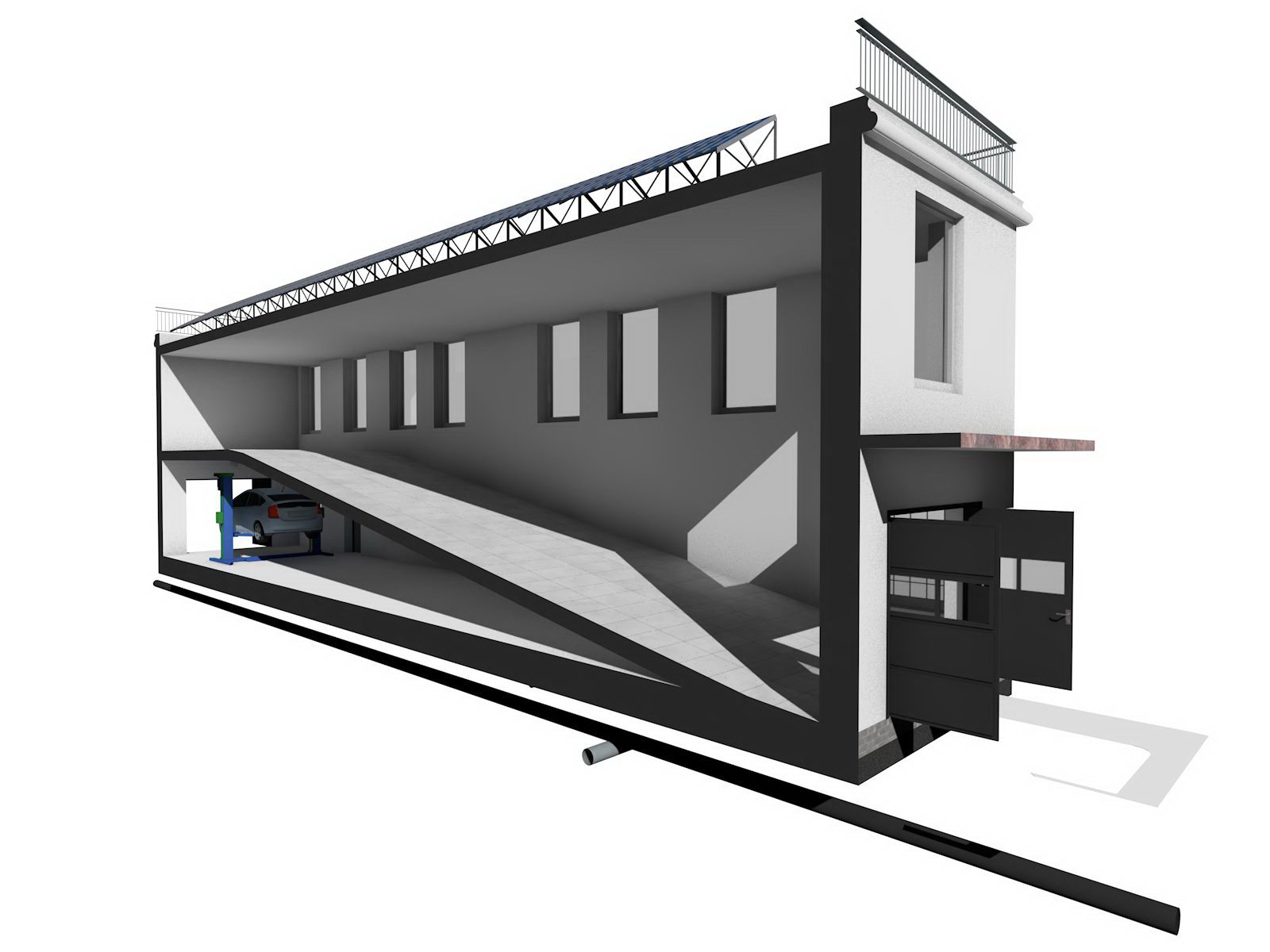

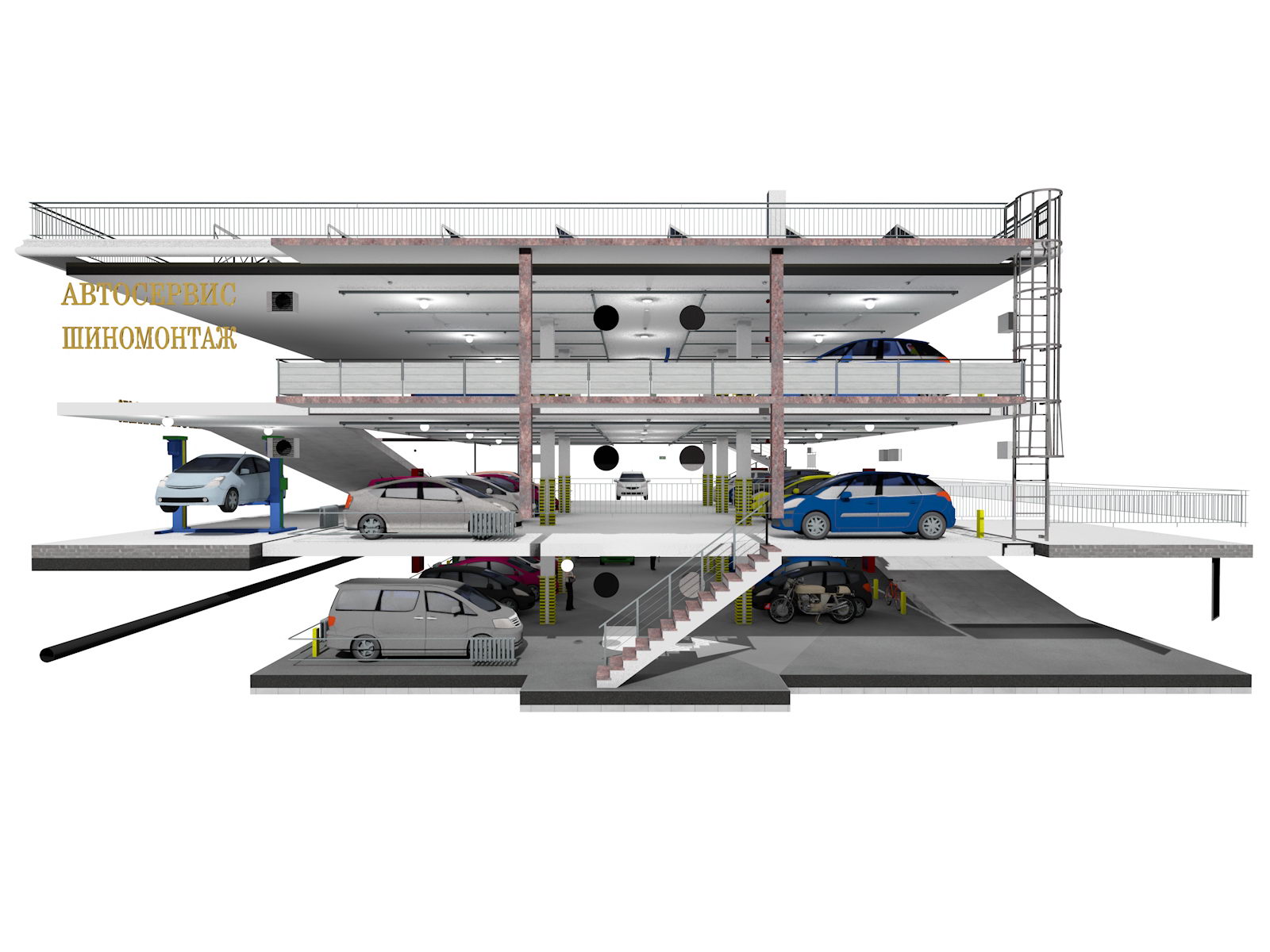

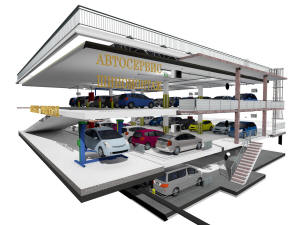

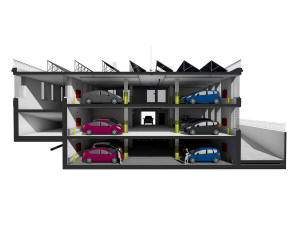

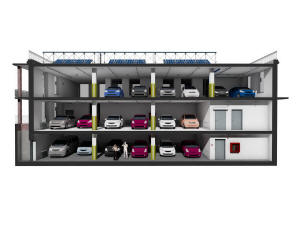

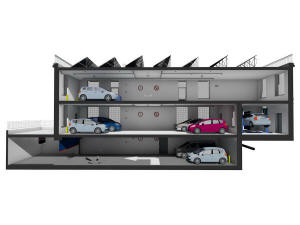

Разрез здания паркинга

План подземного паркинга



Разрез здания паркинга



Разрез здания паркинга

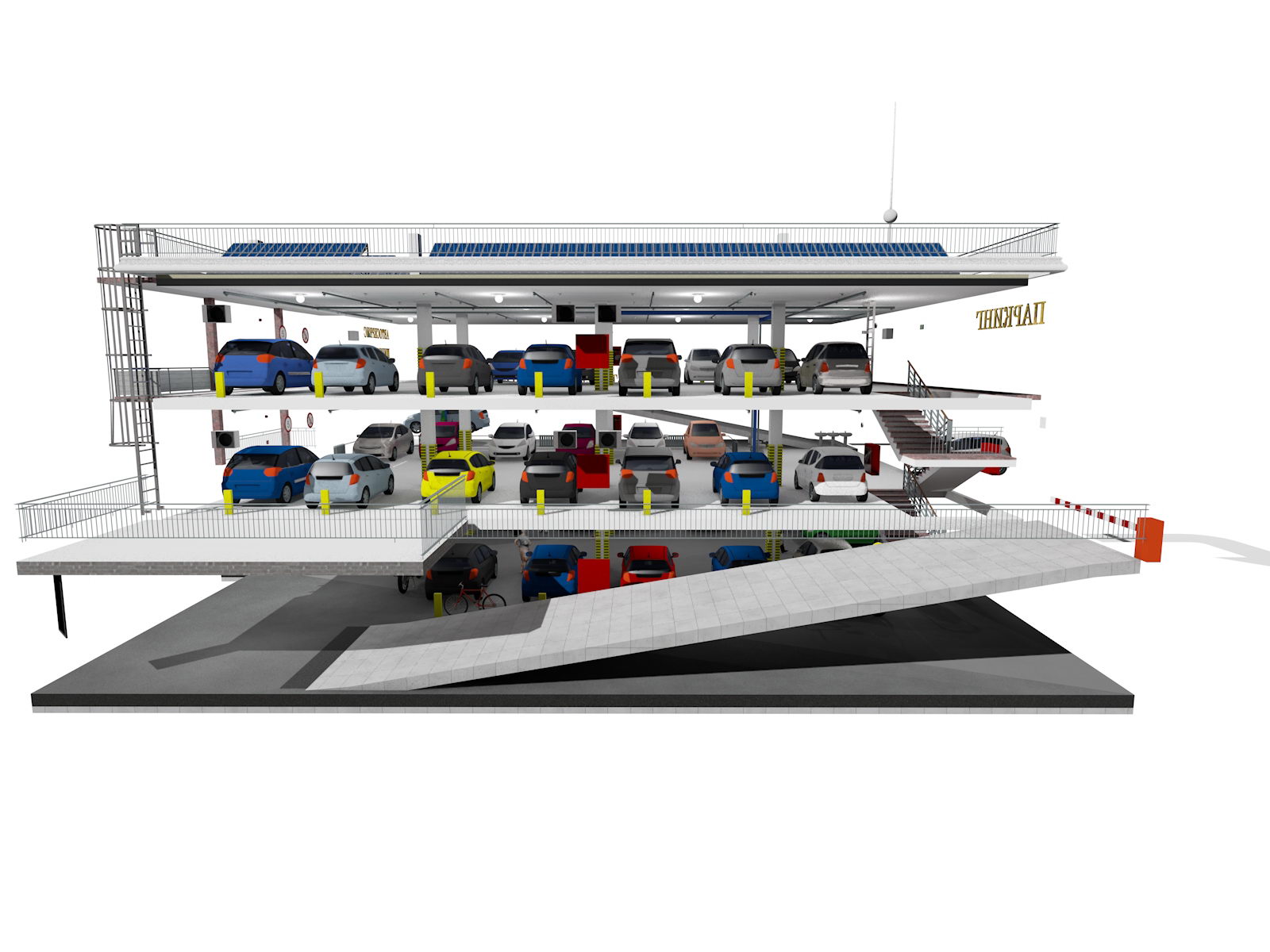

Разрез пандуса паркинга

Разрез здания паркинга



Разрез пандуса паркинга



Разрез пандуса паркинга

Разрез здания паркинга

Разрез пандуса паркинга



Разрез здания паркинга



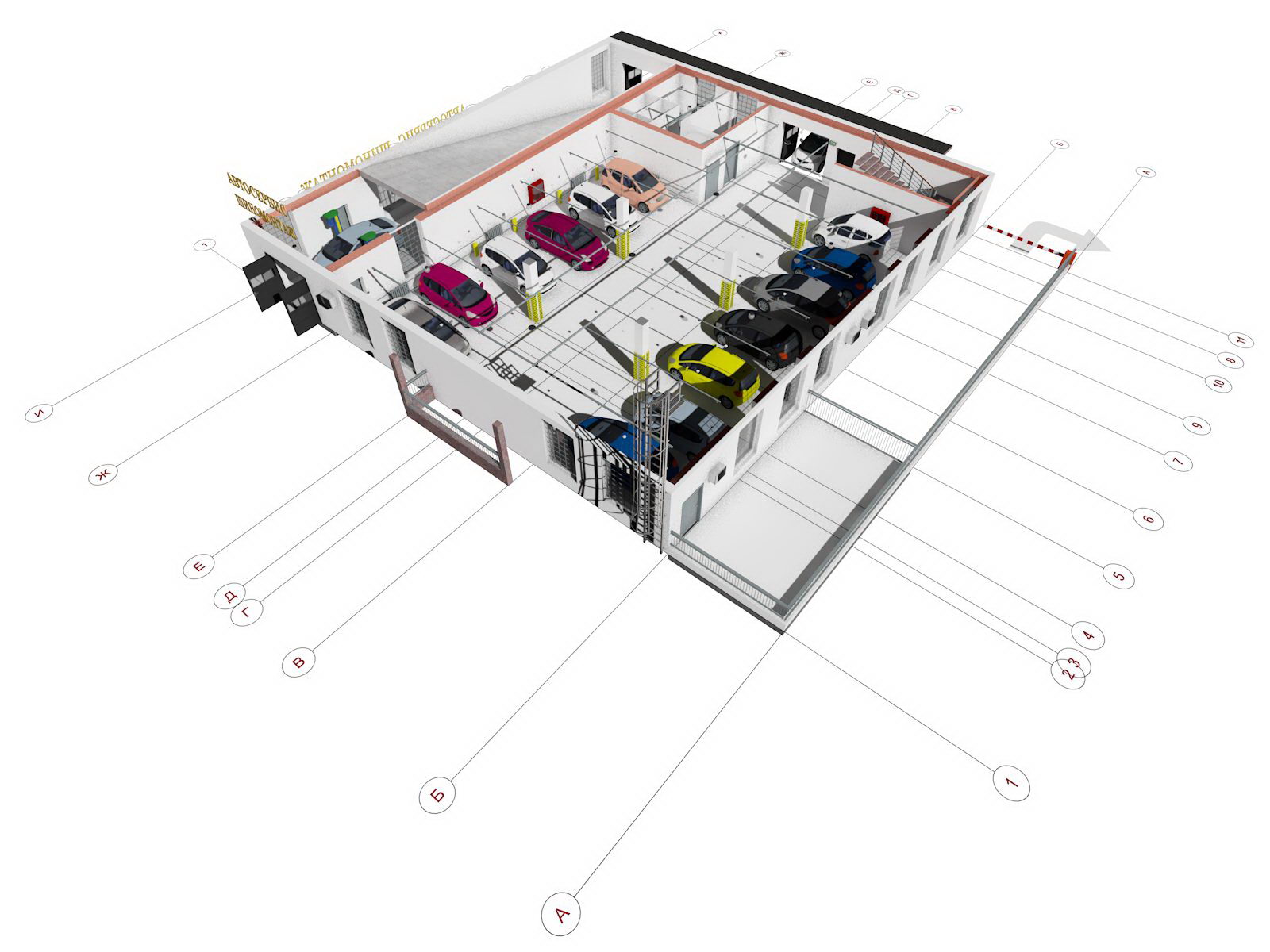

План первого этажа паркинга

План первого этажа паркинга

План первого этажа паркинга



План первого этажа паркинга



План первого этажа паркинга

План первого этажа паркинга

План первого этажа паркинга



План первого этажа паркинга

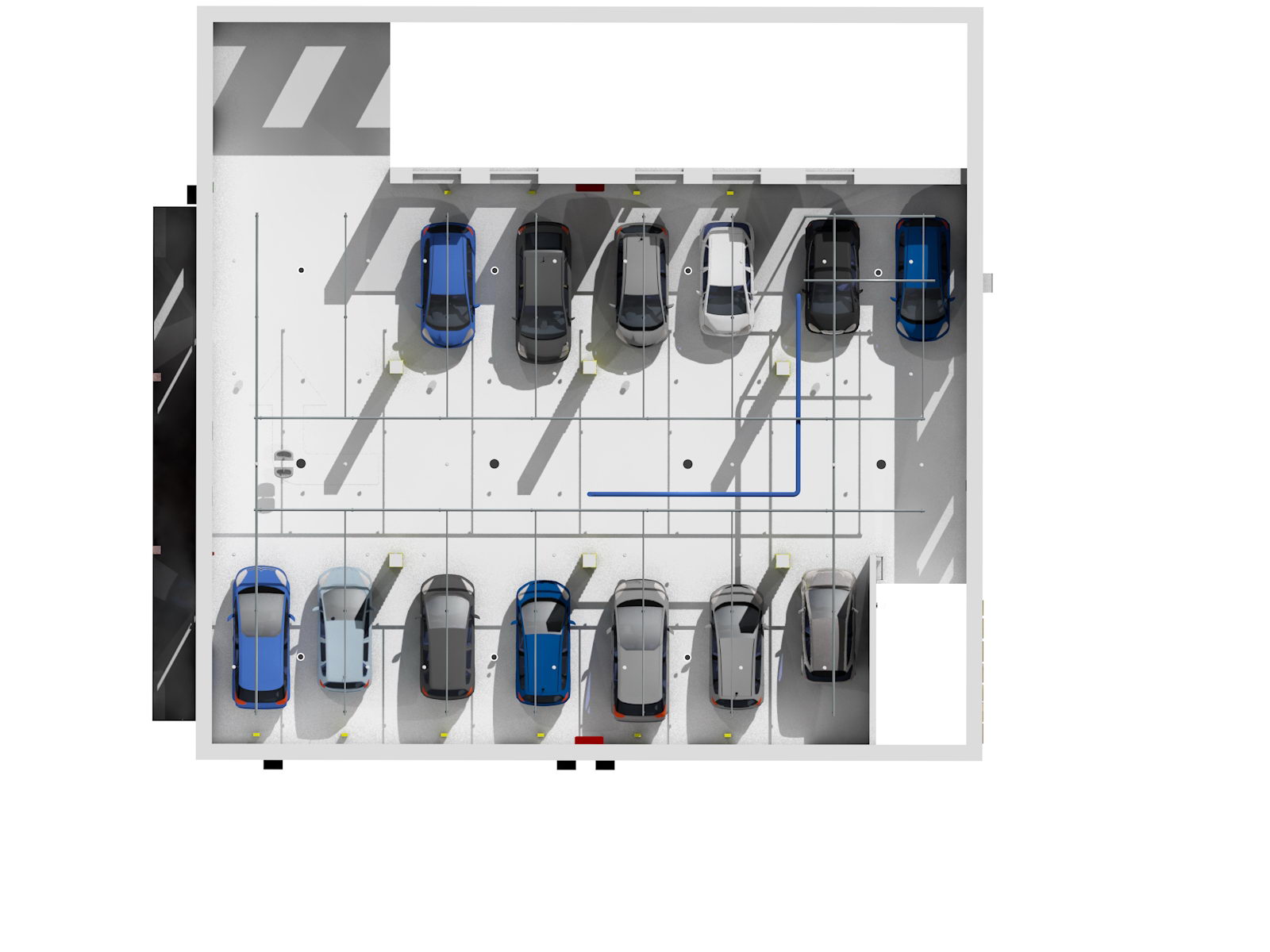

План второго этажа паркинга

План второго этажа паркинга

План второго этажа паркинга



План второго этажа паркинга



План второго этажа паркинга

План второго этажа паркинга

План второго этажа паркинга



План второго этажа паркинга



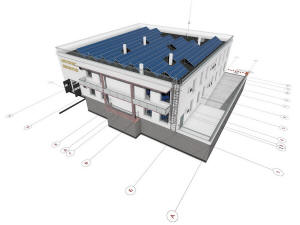

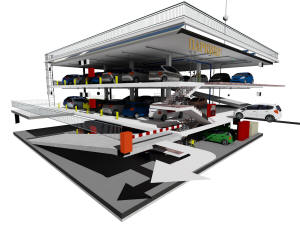

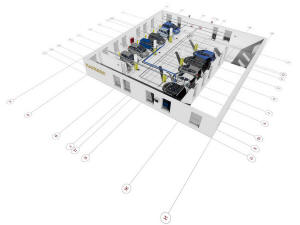

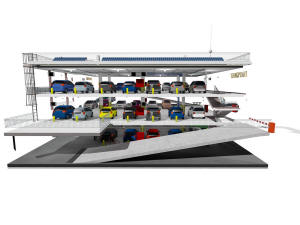

Общий паркинга и фундамента

Общий паркинга и фундамента

Общий паркинга и фундамента



Общий паркинга и фундамента



Общий паркинга и фундамента

Общий паркинга и фундамента

Общий паркинга и фундамента



Общий паркинга и фундамента



Общий паркинга и фундамента

Общий паркинга и фундамента

Общий паркинга и фундамента



Общий паркинга и фундамента



Общий паркинга и фундамента

Общий паркинга и фундамента

Общий паркинга и фундамента



Общий паркинга и фундамента



Въезд в надземный паркинг

Труба внутреннего водостока паркинга

Въезд в надземный паркинг

Труба внутреннего водостока паркинга

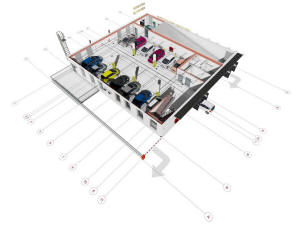

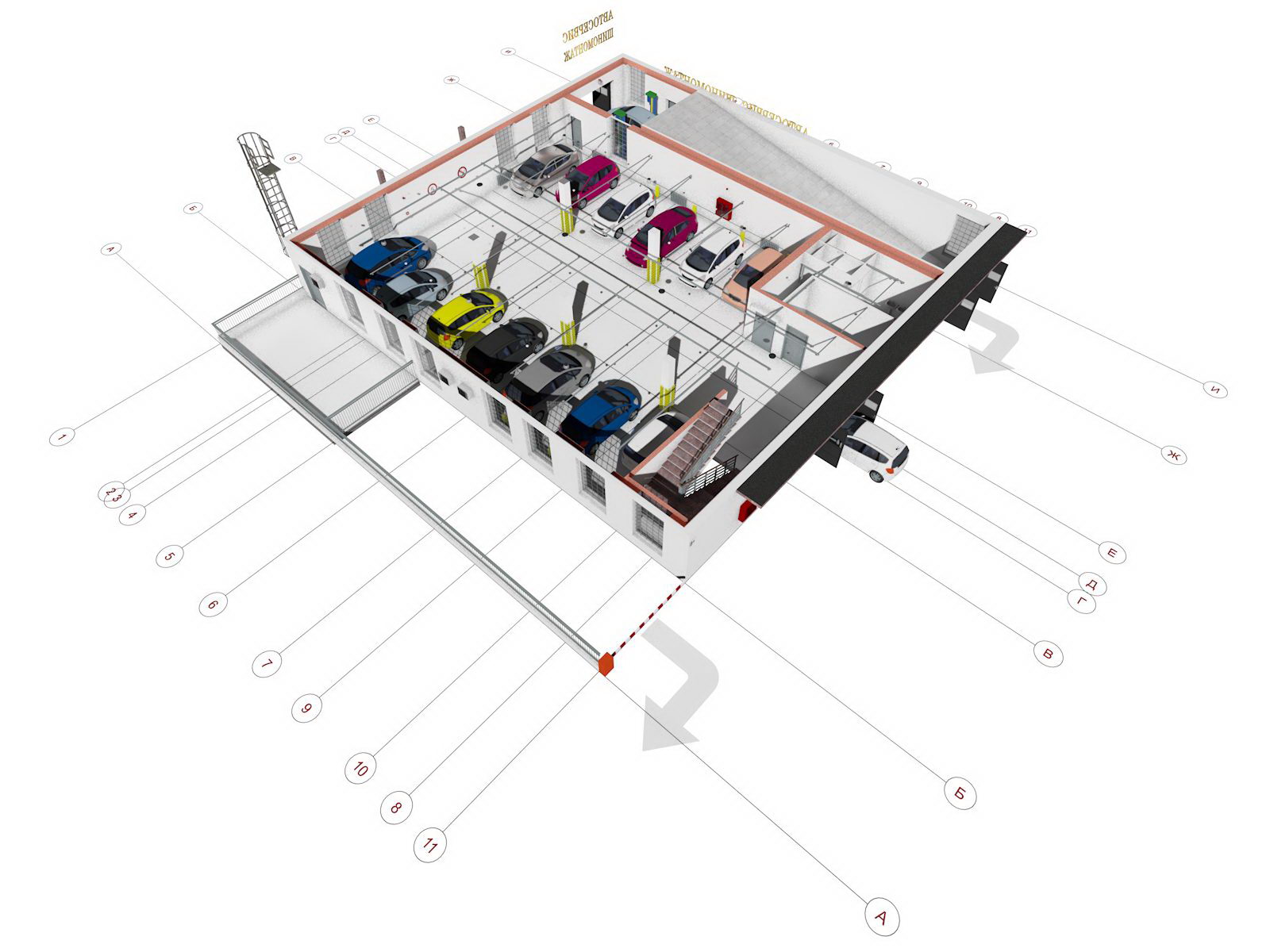

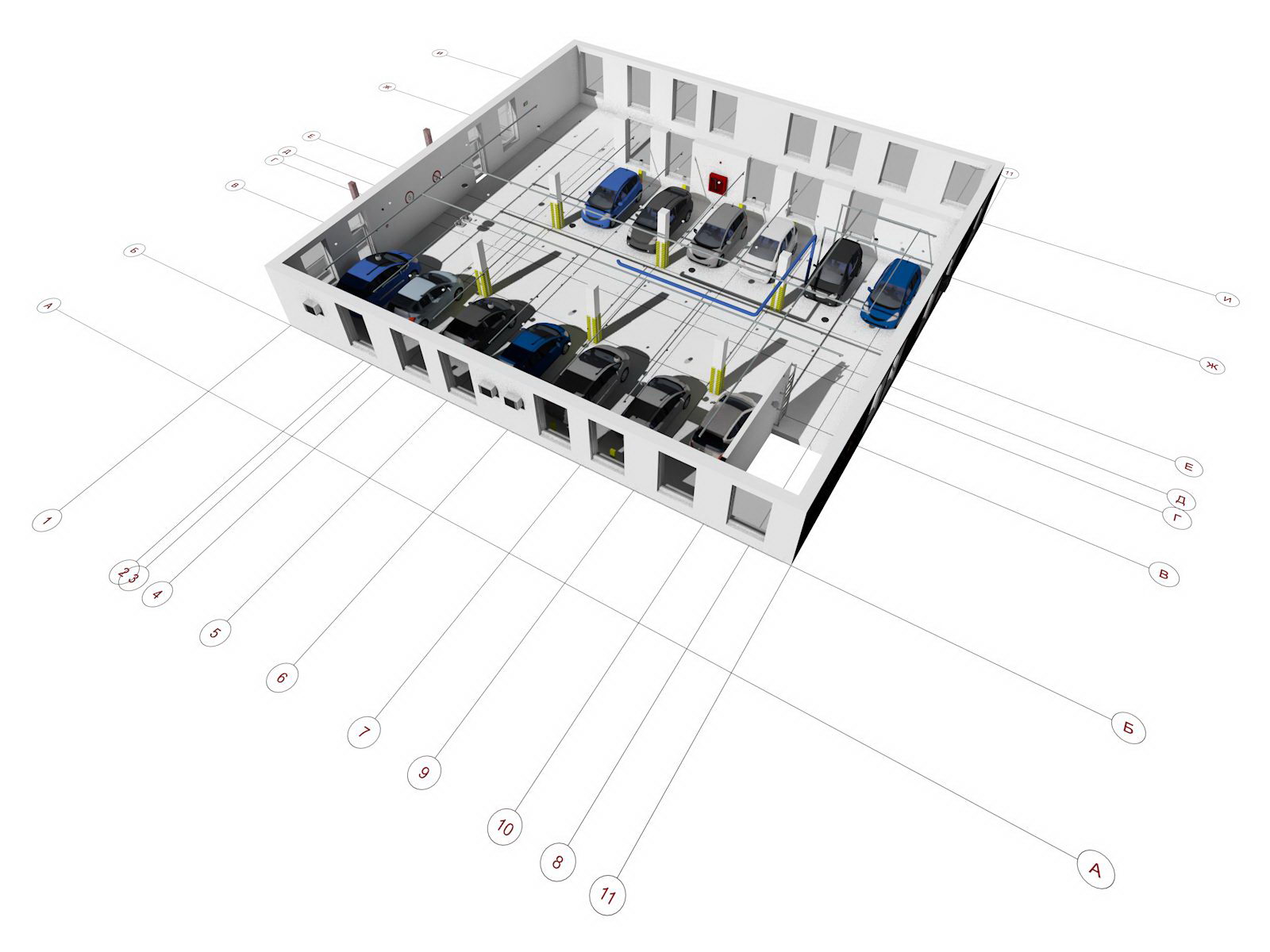

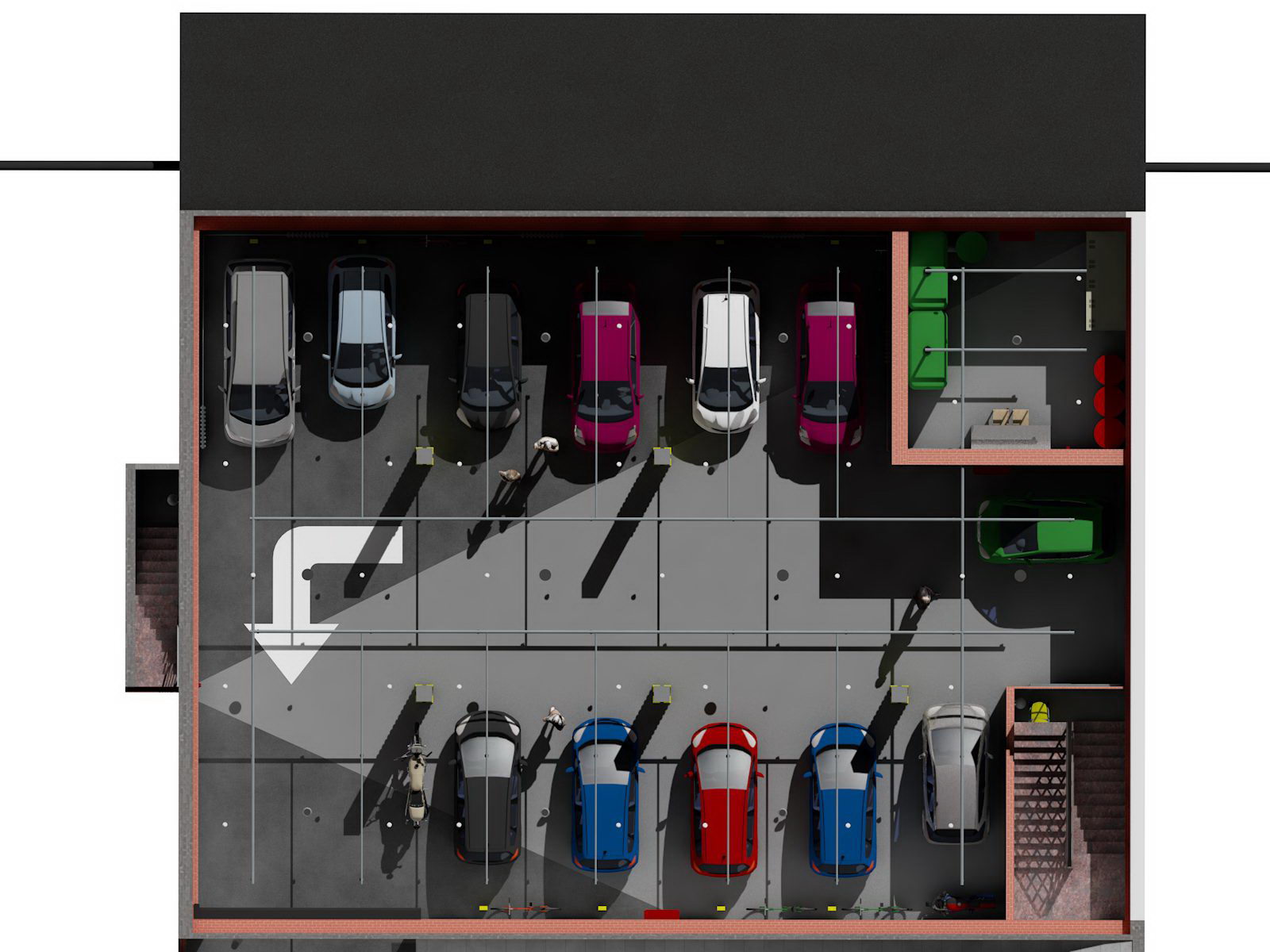

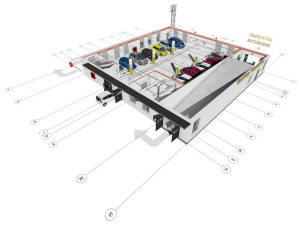

План подземного паркинга с координатными осями

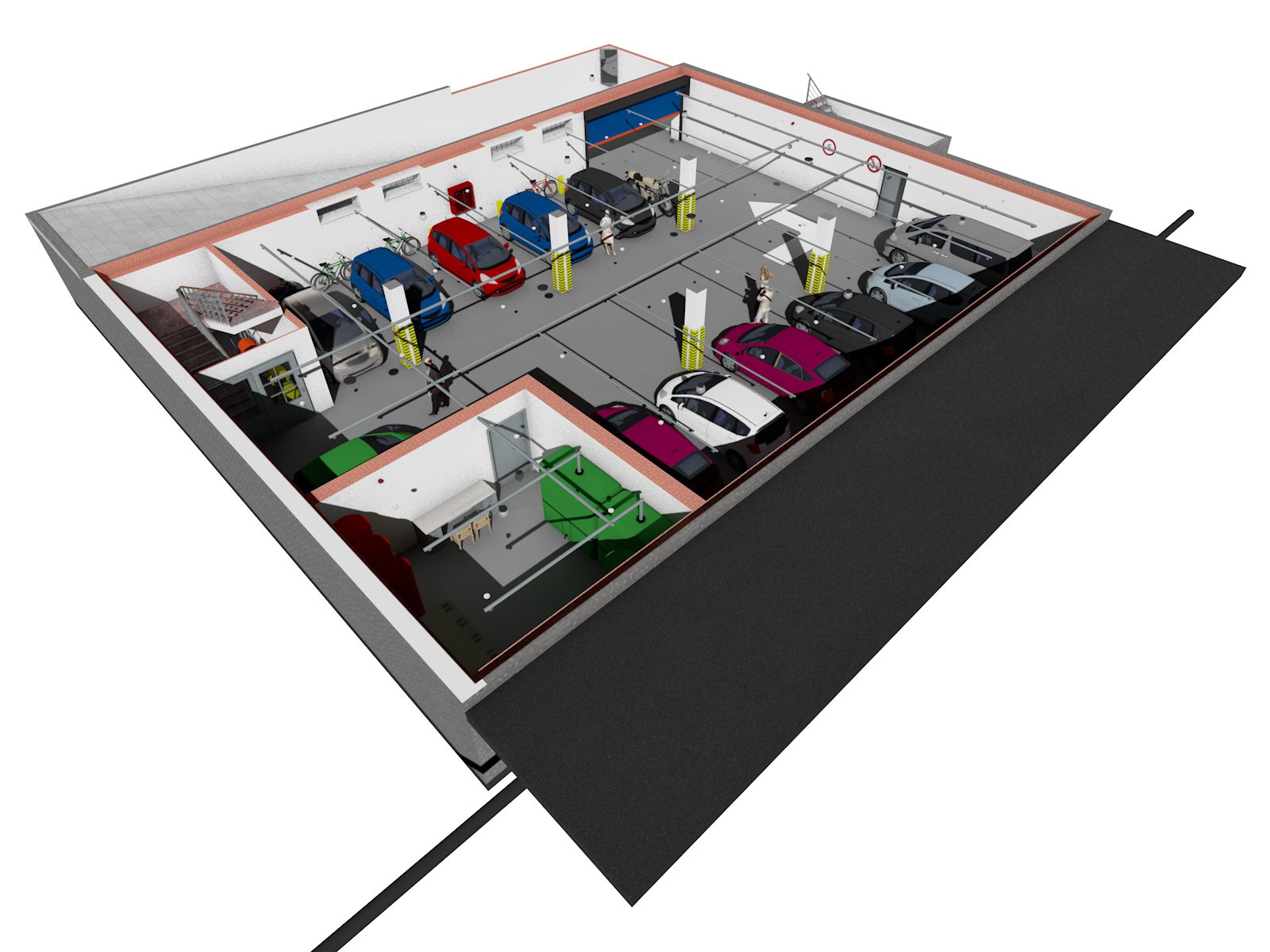

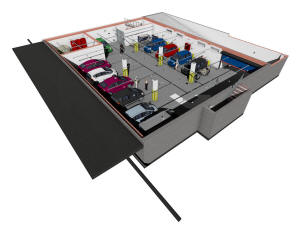

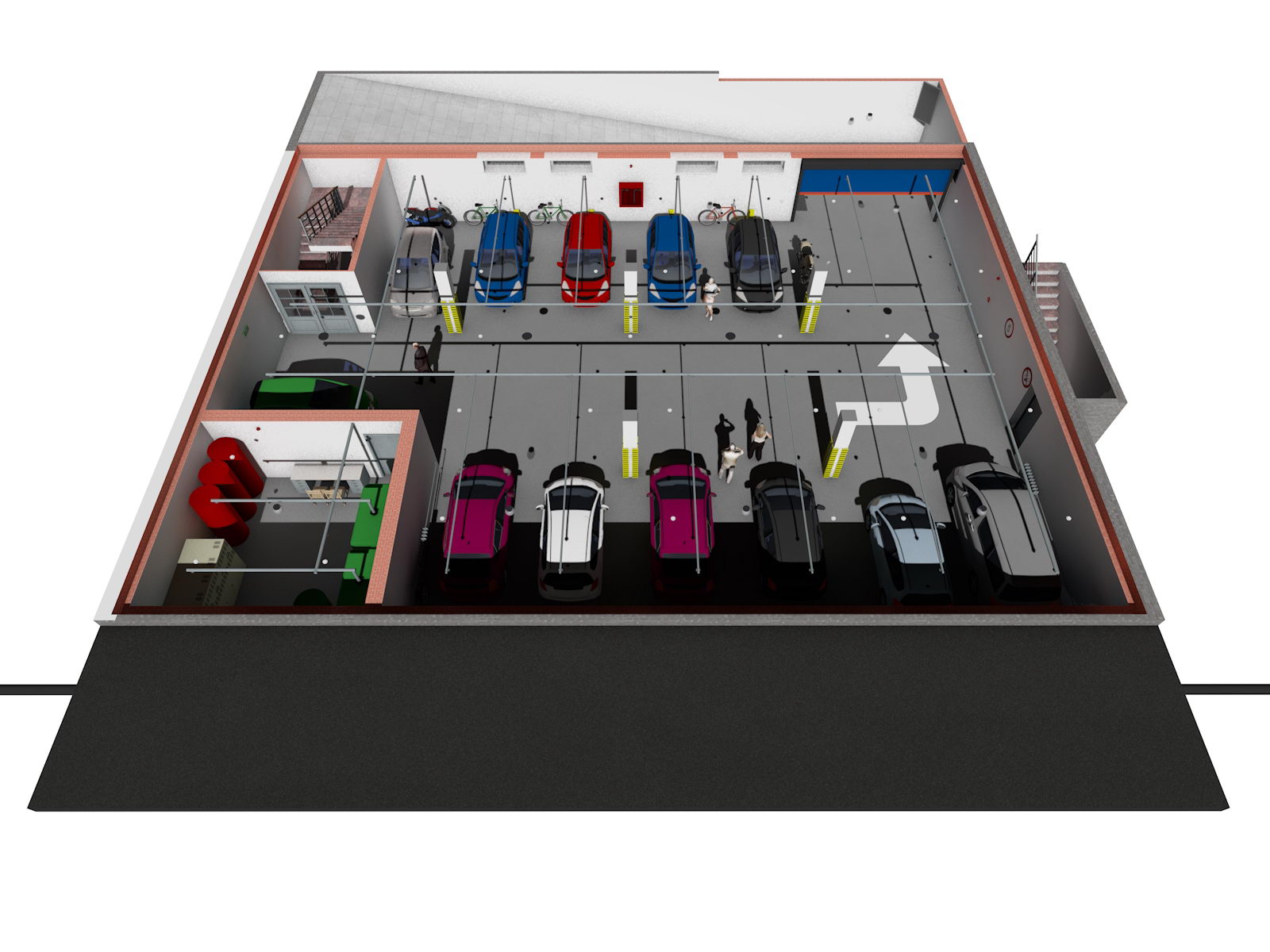

Подземный паркинг - план этажа

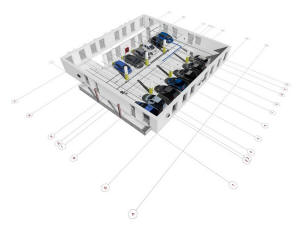

План подземного паркинга с координатными осями



Подземный паркинг - план этажа

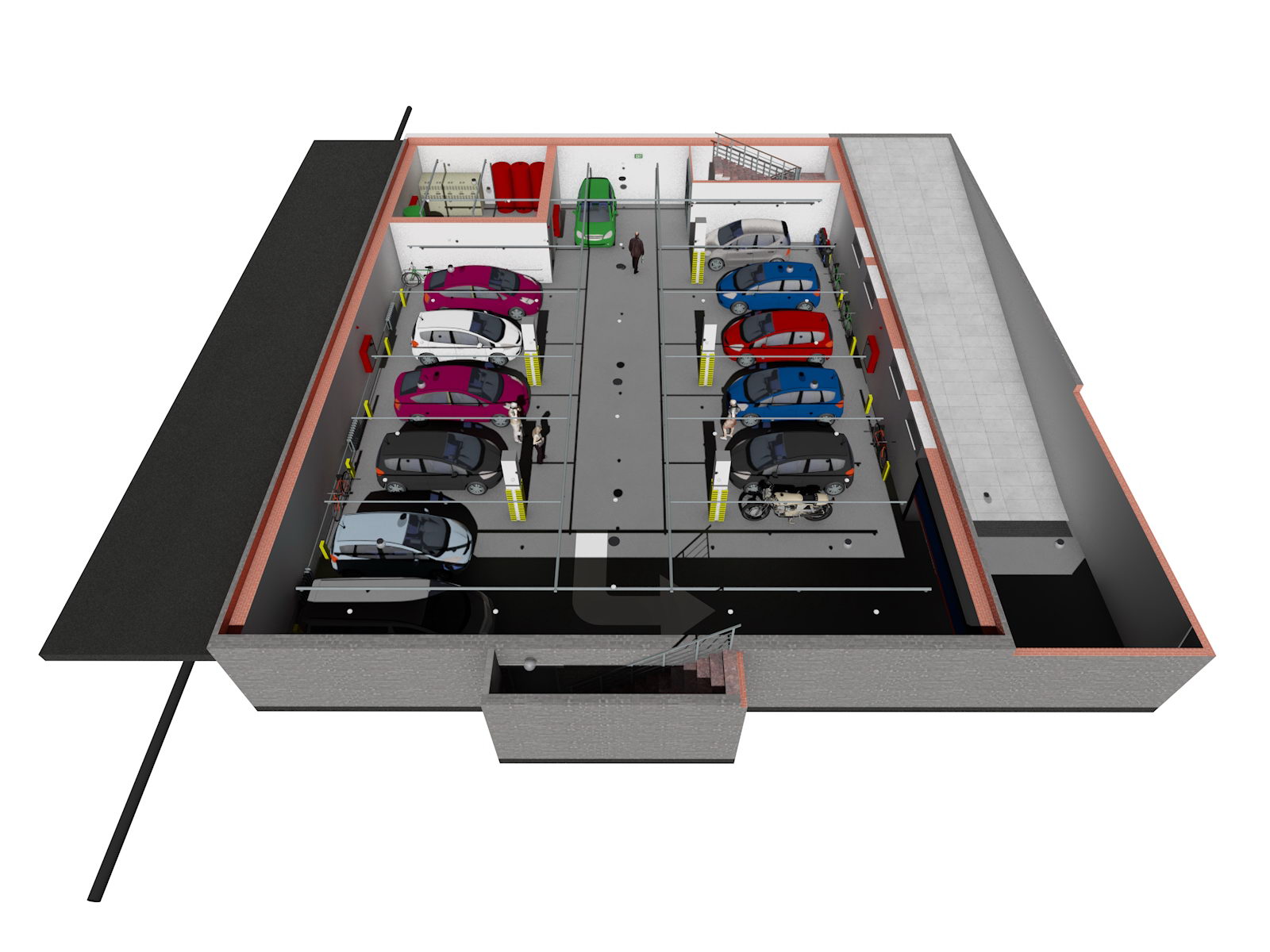

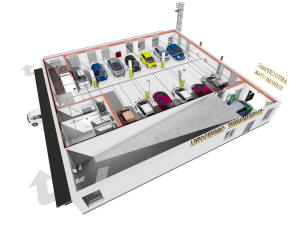

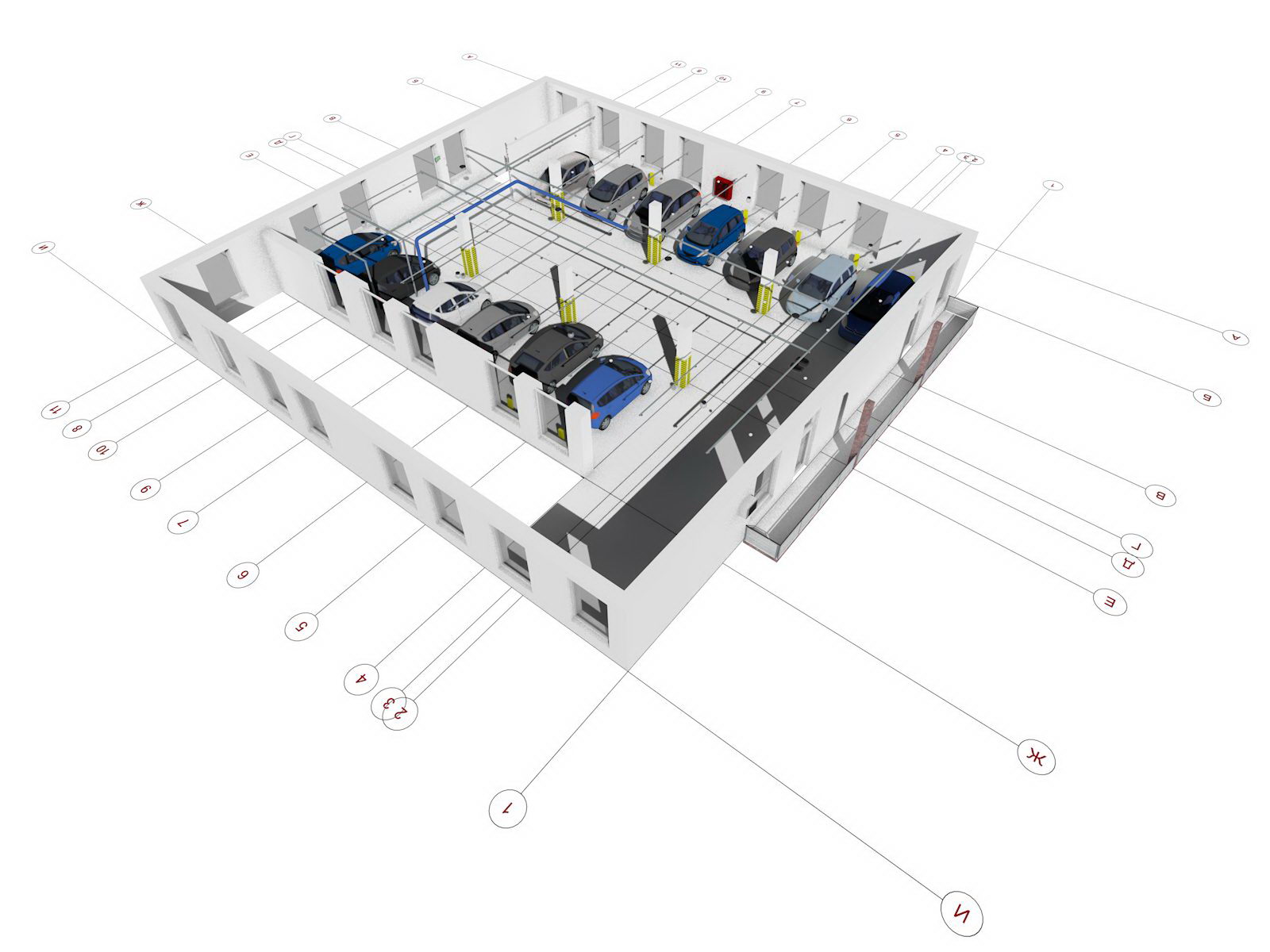

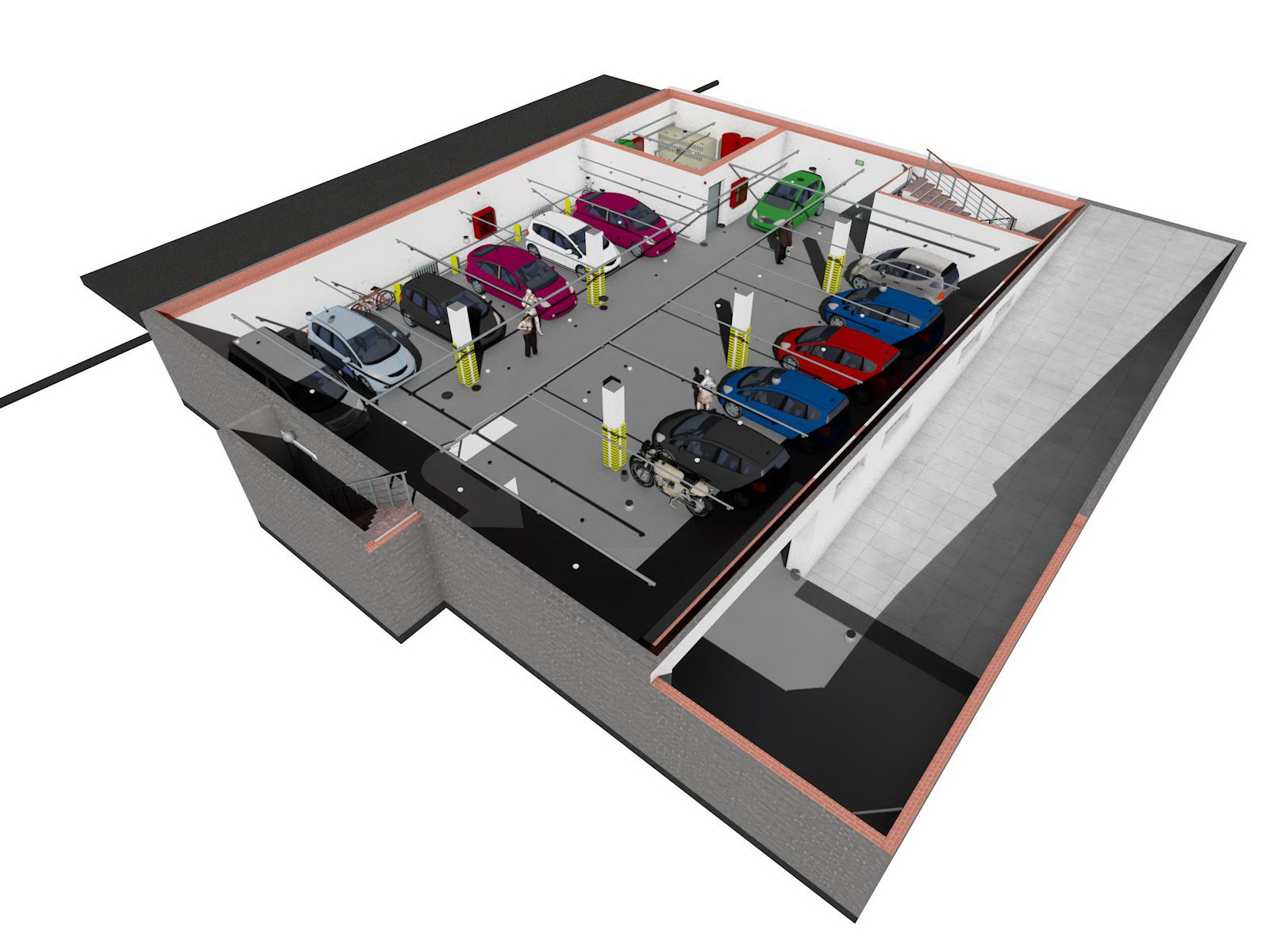

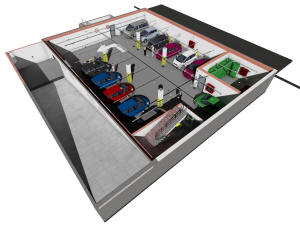

Подземный паркинг

Подземный паркинг

Подземный паркинг



Подземный паркинг



Подземный паркинг

Подземный паркинг

Подземный паркинг



Подземный паркинг



Подземный паркинг

Подземный паркинг

Подземный паркинг



Подземный паркинг



Подземный паркинг

Подземный паркинг

Подземный паркинг



Подземный паркинг

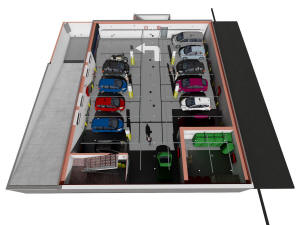

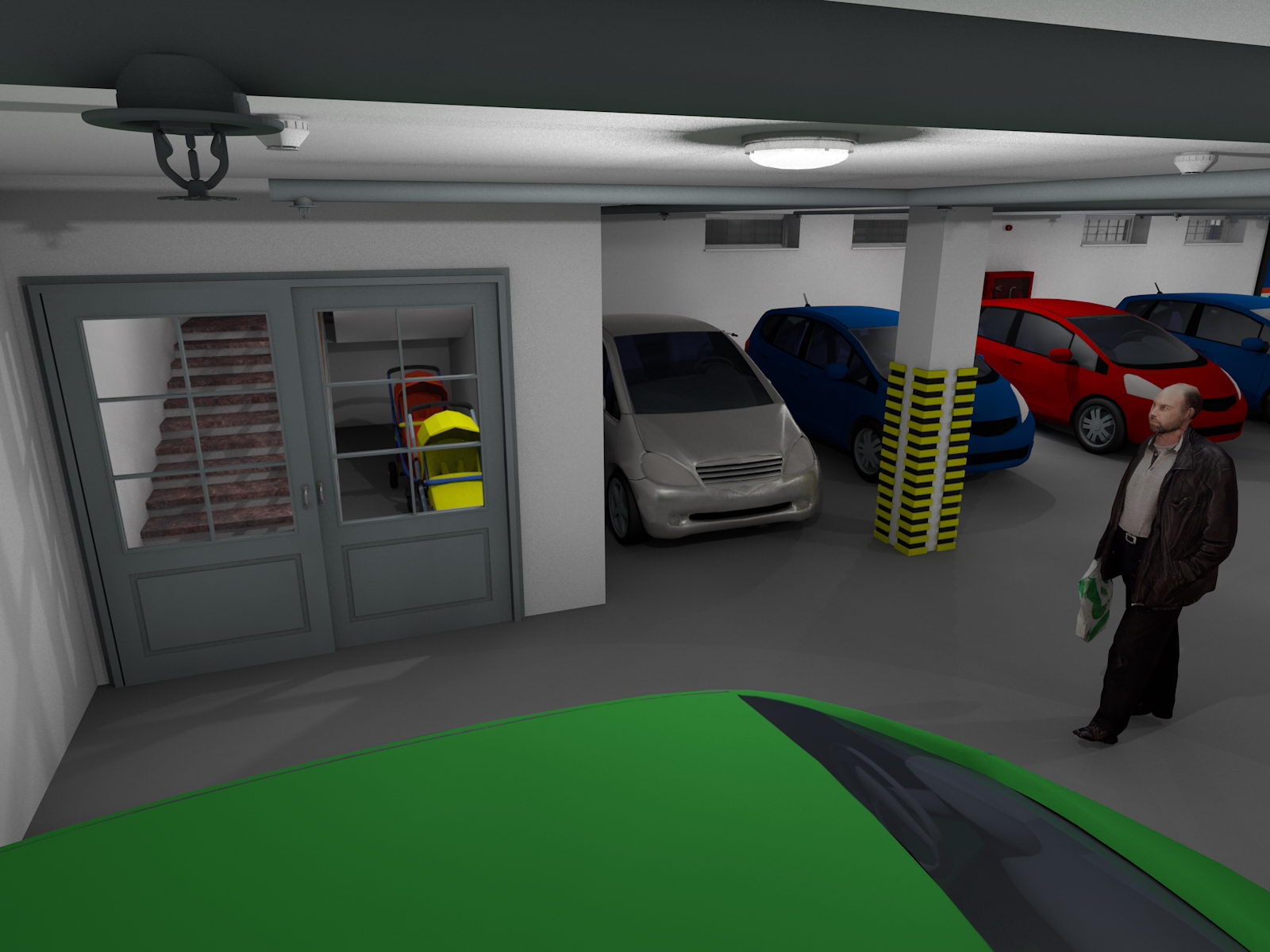

Интерьер подземного паркинга

Интерьер подземного паркинга

Интерьер подземного паркинга



Интерьер подземного паркинга



Интерьер подземного паркинга

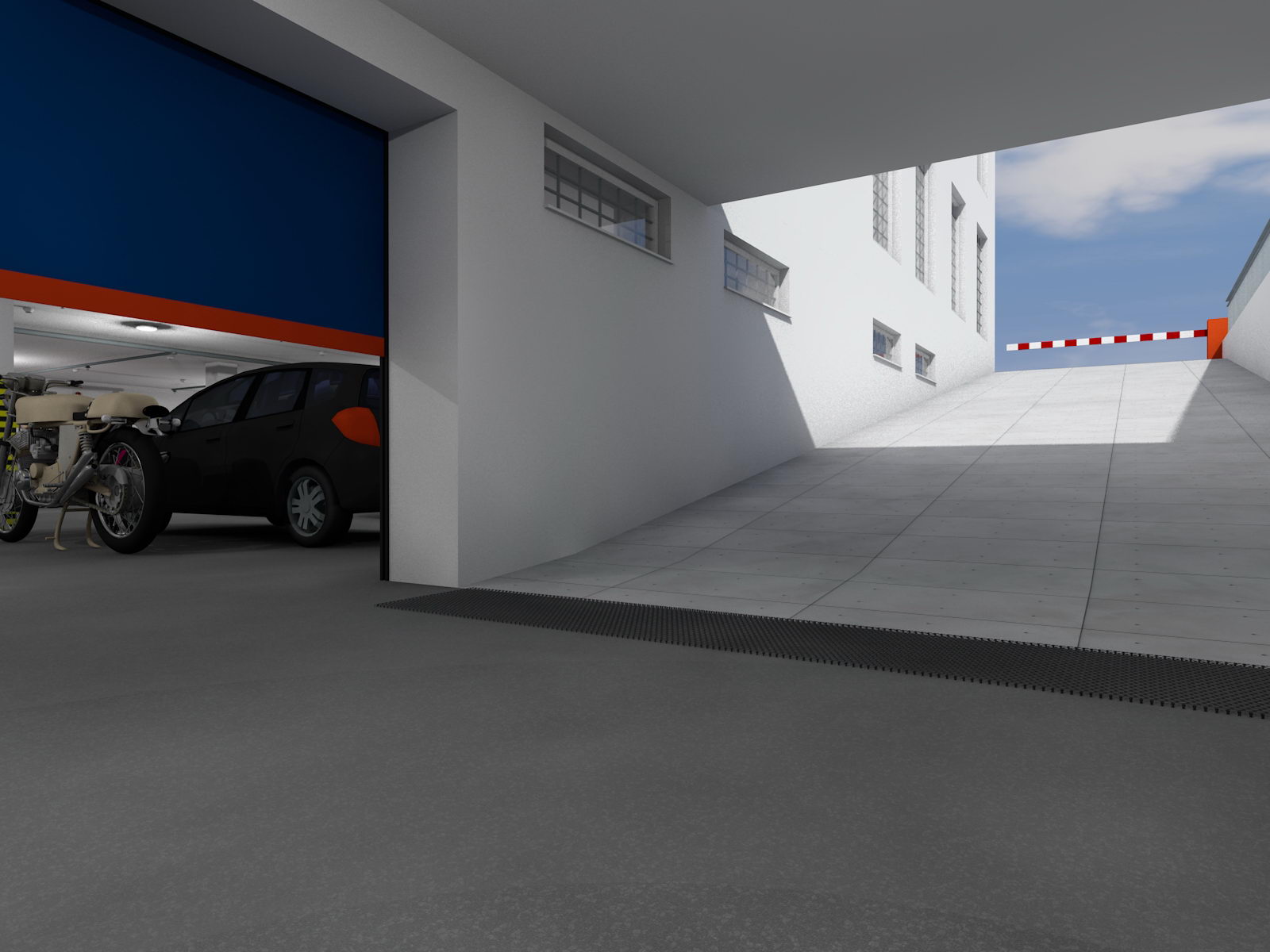

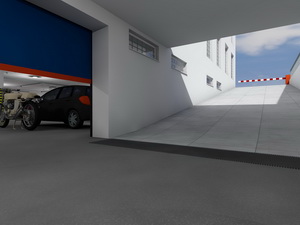

Фрагмент въезда в подземный паркинг

Подземный паркинг - фрагмент



Фрагмент въезда в подземный паркинг



Фрагмент въезда в подземный этаж паркинга

Фрагмент въезда в подземный этаж паркинга

Фрагмент въезда в подземный этаж паркинга



Фрагмент въезда в подземный этаж паркинга



Общий вид фундамента паркинга

Общий вид фундамента паркинга

Общий вид фундамента паркинга



Общий вид фундамента паркинга

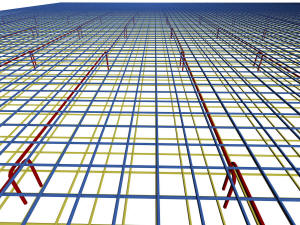

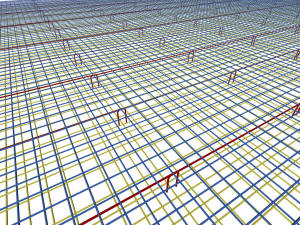

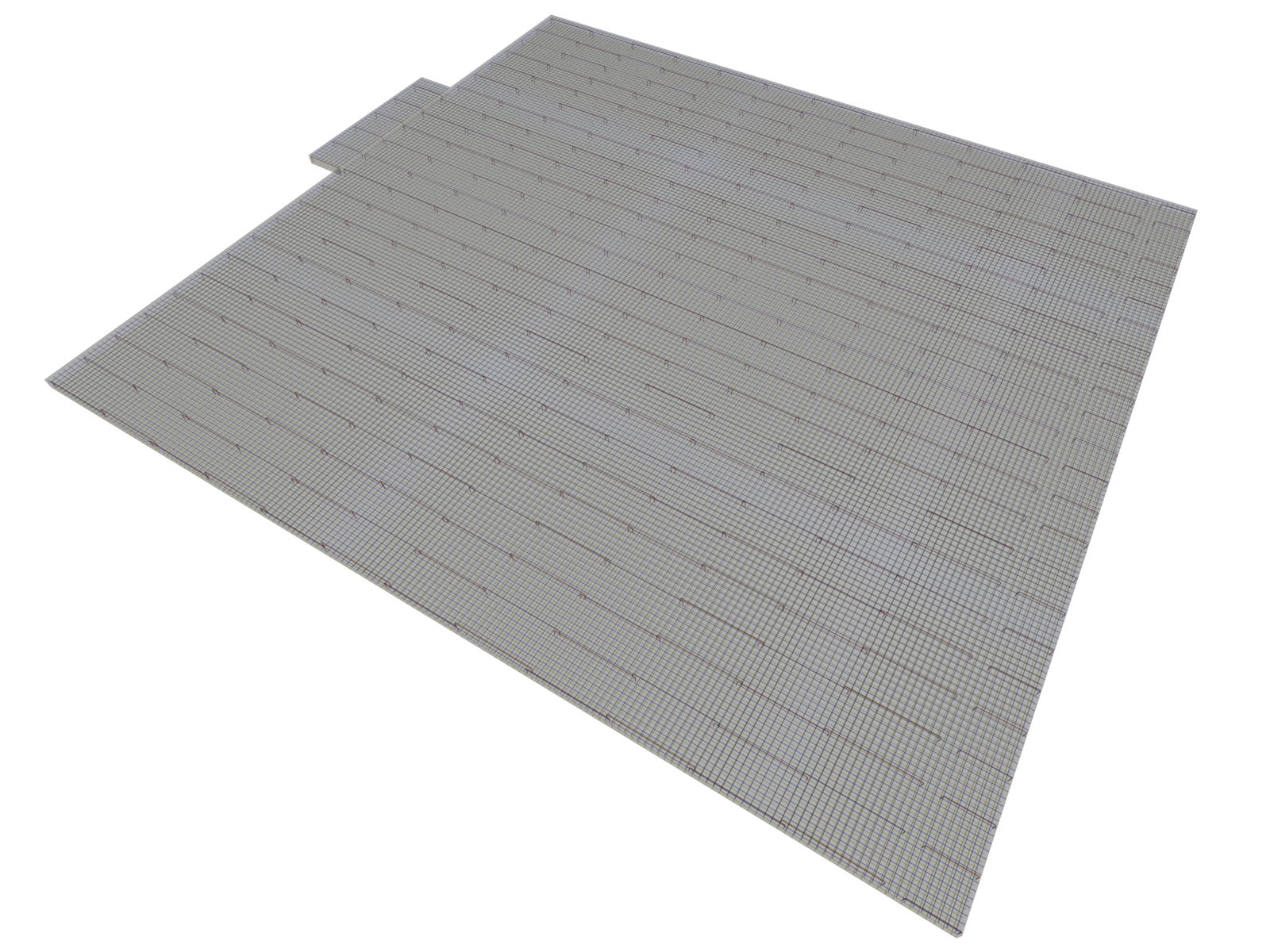

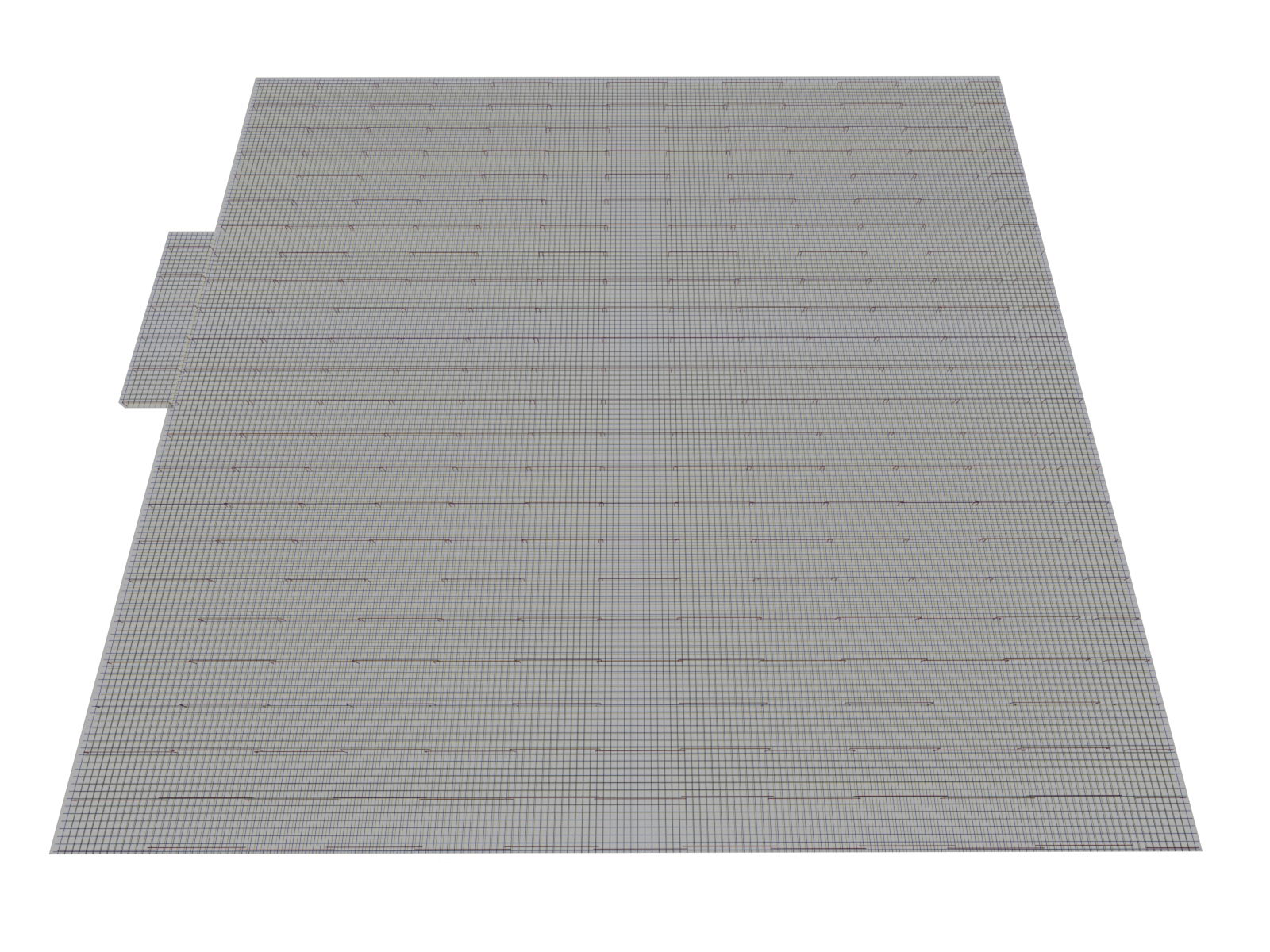

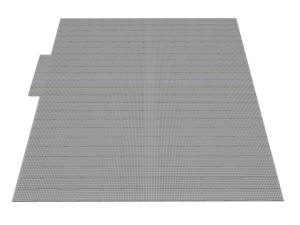

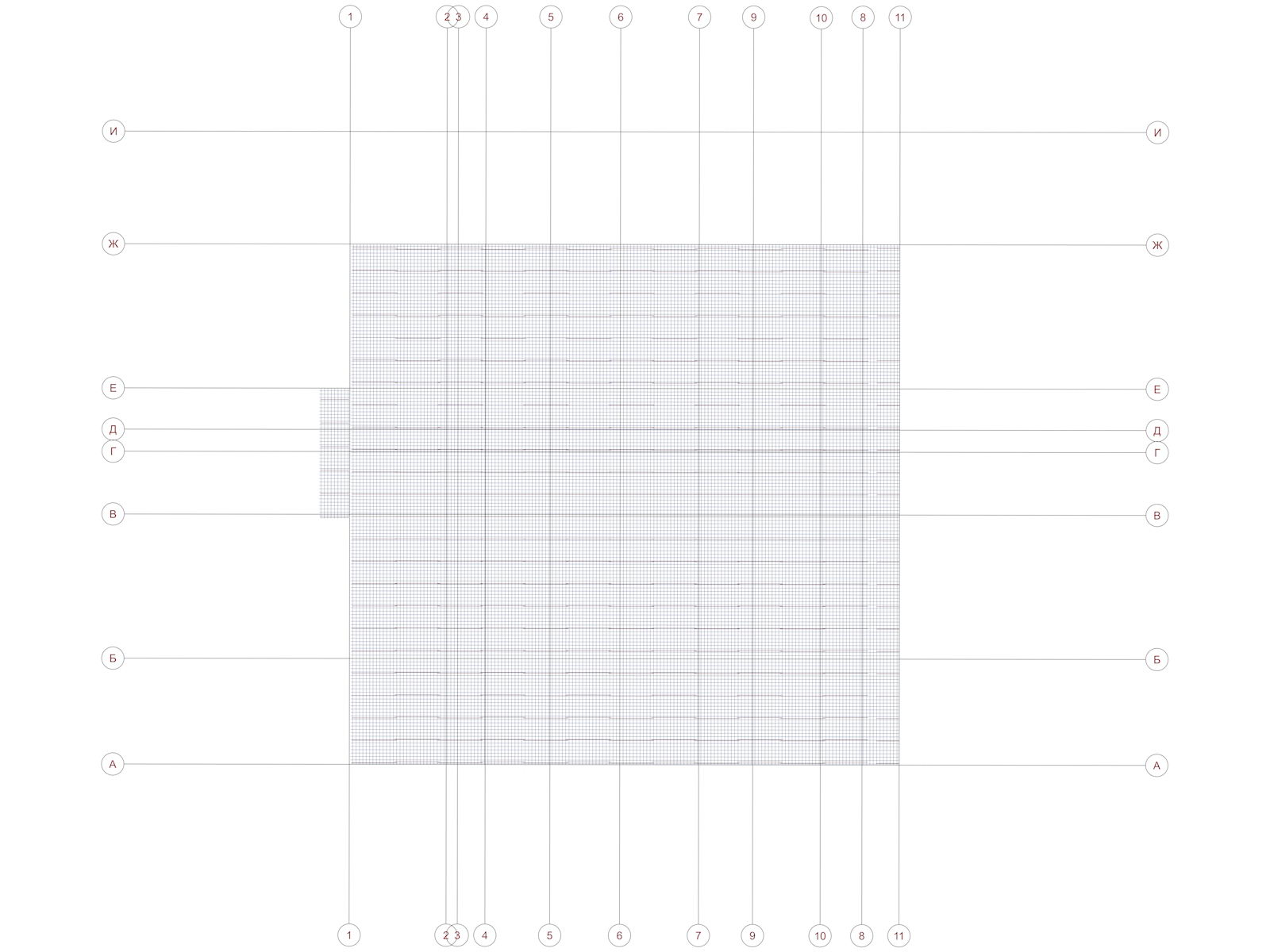

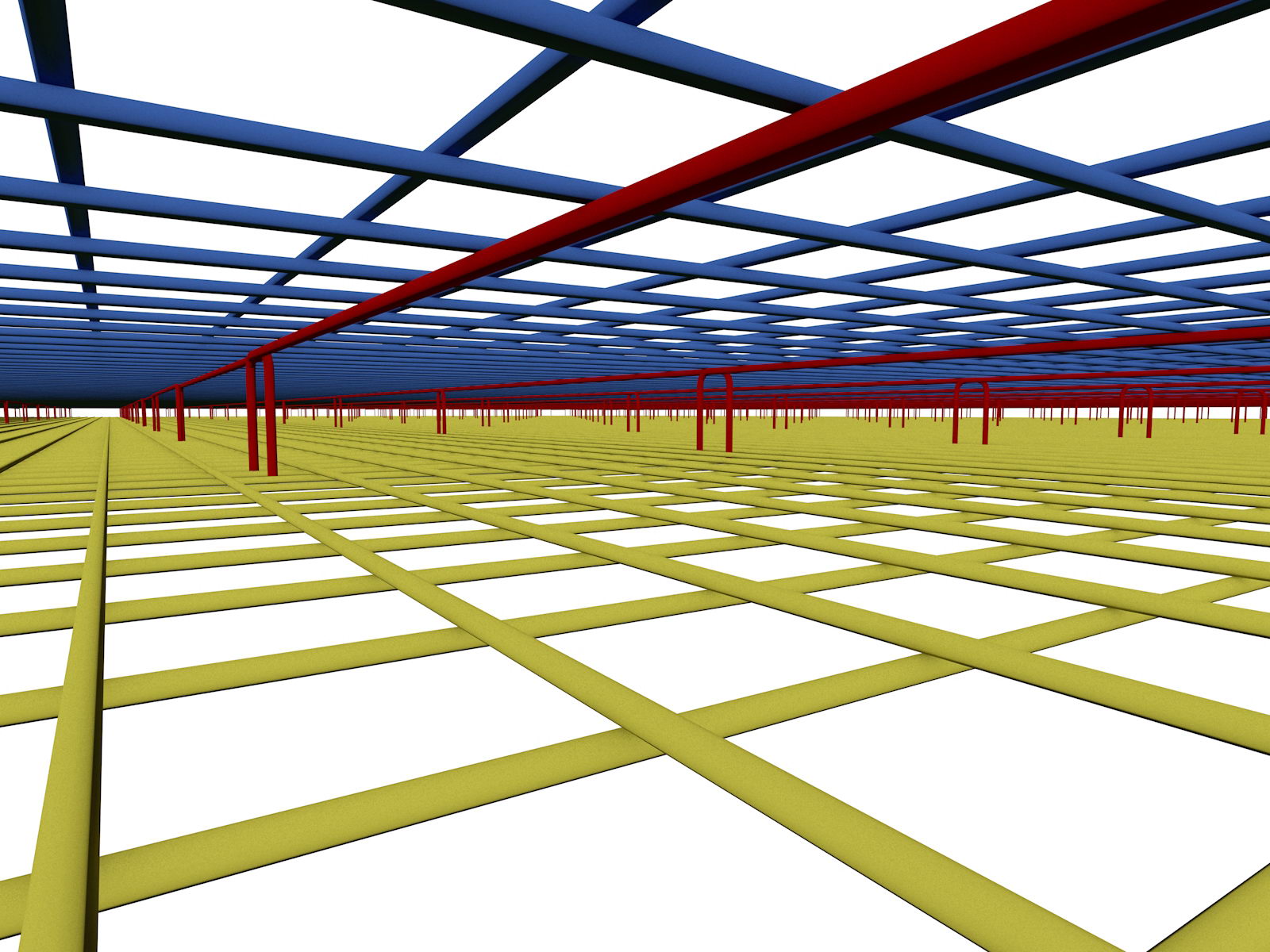

Армирование плиты фундамента

Армирование плиты фундамента

Армирование плиты фундамента



Армирование плиты фундамента



Армирование плиты фундамента

Армирование плиты фундамента

Армирование плиты фундамента



Армирование плиты фундамента



Армирование плиты фундамента

Армирование плиты фундамента

Армирование плиты фундамента

Армирование плиты фундамента







Наименование

Площадь, кв. м.

Состав проектной документации

Общая

Торговых залов

Готовый проект трехэтажного подземно-надземного паркинга закрытого типа на 39 машиномест

1451,7

9,6

1.Краткая пояснительная записка с описанием основных характеристик дома  - (10-12 страниц формата А4).
2.3D цветные изображения дома – 25-30 видов.
3.Поэтажные планы подполья, крыши и каждого этажа - 4-6 видов.
4.Фасады дома – 6-8 видов.
5.Разрезы дома - 10-12 видов.
6.План армирования фундамента - 6-8 видов.
7.Проект молниезащиты - 6-8 видов.
8.План расстановки наружных пожарных гидрантов - 6-8 видов.
9.План расстановки наружных и внутренних потолочных светильников - 4-6 видов.
10.План системы водоотведения с крыши - 4-6 вида.
11.План расстановки батарей отопления - 4-6 видов.
12.План расстановки кондиционеров - 6-8 видов.
13.План канализации - 4-6 видов.
14.План расстановки сантехники - 4-6 видов.
15.План вентиляционных труб и их разрезы - 4-6 видов.
16.3D виды каркаса дома - 8-12 видов.
17.3D вид дома на местности - 6-8 видов.
18.План разворотов транспортной техники - 4-8 видов.
19.Габаритный план расстановки мебели (без дизайна интерьера).
20.План вибрирования фундамента - 1-2 вида.
21.Повышение сейсмоустойчивости дома - 6-8 видов.
22.План расстановки камер видеонаблюдения – 4-6 видов.
23.План расстановки датчиков пожарной сигнализации – 3-4 вида.
24.План строительства - 3-4 вида.
25.Обеспечение антитеррористической безопасности во время строительства и эксплуатации здания.
26.Охрана труда во время строительства.
27.План подвесных потолков - 2-3 вида.
28.План утепления подполья - 2-3 вида.
29.Рекомендации по обеспечению энергоэффективности здания.
29.1.План тепловых насосов - 3-4 вида.
29.2.План панелей солнечных батарей - 2-3 вида.
30.Обеспечение доступа МГН - 2-3 страницы формата А4.
31.Подборка типовой рабочей документации (альбомы типовых деталей - рабочие строительные серии узлов, разработанных в СССР) - по согласованию.



Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.

Для разработки РП нужны инженерные изыскания площадки строительства.

- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.

Если правообладатель земельного участка не имеет сведений об организации, выдающей технические условия подключения объекта капитального строительства к сетям инженерно-технического обеспечения, он обращается в орган местного самоуправления с запросом о представлении сведений о такой организации, а орган местного самоуправления представляет в течение 2 рабочих дней с даты обращения сведения о соответствующей организации, включая наименование, юридический и фактический адреса.



Общая площадь паркинга дана с учетом площади рампы и балконов.



Состав архитектурного проекта может незначительно уточняться по взаимному согласованию сторон.

Состав рабочего проекта оговаривается индивидуально.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта, и по продаже недвижимости и т.д.

Архитектурный проект трехэтажного подземно-надземного паркинга на 39 машиномест выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как в Московской области, так и иных климатических условиях.


Архитектурно-планировочное решение дома разработано в соответствии и с учетом:

  • СП 113.13330.2016 "Стоянки автомобилей";

  • СП 32.13330.2012 "Канализация. Наружные сети и сооружения";

  • СП 44.13330.2011 "Административные и бытовые здания";

  • СП 1.13130.2009 "Системы противопожарной защиты. Эвакуационные пути и выходы";

  • СП 42.13330.2016 "Градостроительство. Планировка и застройка городских и сельских поселений";

  • СП 59.13330.2016 "Доступность зданий и сооружений для маломобильных групп населения";

  • СП 30-102-99 "Планировка и застройка территорий малоэтажного жилищного строительства";

  • СП 118.13330.2012 "Общественные здания и сооружения";

  • СП 4.13130.2013 "Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям";

  • СП 160.1325800.2014 "Здания и комплексы многофункциональные. Правила проектирования";

  • СП 28.13330.2017 "Защита строительных конструкций от коррозии";

  • СП 10.13130.2009 "Системы противопожарной защиты. Внутренний противопожарный водопровод. Требования пожарной безопасности";

  • СП 275.1325800.2016 "Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции";

  • СП 131.13330.2018 "Строительная климатология";

  • СП 31-114-2004 "Правила проектирования жилых и общественных зданий для строительства в сейсмических районах";

  • СП 14.13330.2018 "Строительство в сейсмических районах";

  • СП 345.1325800.2017 "Здания жилые и общественные. Правила проектирования тепловой защиты";

  • СП 321.1325800.2017 "Здания жилые и общественные. Правила проектирования противорадоновой защиты";

  • СП 15.13330.2012 "Каменные и армокаменные конструкции";

  • СП 327.1325800.2017 "Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта";

  • СП 385.1325800.2018 "Защита зданий и сооружений от прогрессирующего обрушения. Правила проектирования. Основные положения";

  • СП 47.13330.2016 "Инженерные изыскания для строительства. Основные положения";

    • СП 317.1325800.2017 "Инженерно-геодезические изыскания для строительства. Общие правила производства работ";

    • СП 11-105-97 "Инженерно-геологические изыскания для строительства";

    • СП 11-103-97 "Инженерно-гидрометеорологические изыскания для строительства";

    • СП 11-102-97 "Инженерно-экологические изыскания для строительства";

  • Постановление Правительства РФ от 14 апреля 2017 г. № 447 "Об утверждении требований к антитеррористической защищенности гостиниц и иных средств размещения и формы паспорта безопасности этих объектов";

  • Постановление Правительства Российской Федерации от 13 февраля 2006 года N 83 "Правила определения и предоставления технических условий подключения объекта капитального строительства к сетям инженерно-технического обеспечения";

  • Федеральный закон "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" от 23.11.2009 N 261-ФЗ;

  • ГОСТ 27751-2014 "Надежность строительных конструкций и оснований. Основные положения";

  • ГОСТ 21.501-2011 "Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений";

  • ГОСТ 21.201-2011 "Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций";

  • ГОСТ 2.305-2008 "Единая система конструкторской документации. Изображения - виды, разрезы, сечения";

  • СанПиН 2.2.1/2.1.1.1200-03 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов» (п. 4.4., табл. 4.4.1);

  • СанПиН 2.1.5.980-00 "Гигиенические требования к охране поверхностных вод";

  • СП 2.1.5.1059-01 "Гигиенические требования к охране подземных вод от загрязнения";

  • Федеральный закон "О санитарно-эпидемиологическом благополучии населения" от 30.03.1999 N 52-ФЗ;

  • Федеральный закон "Об охране атмосферного воздуха" от 04.05.1999 N 96-ФЗ;

  • "Водный кодекс Российской Федерации" от 03.06.2006 N 74-ФЗ;

  • МУ 2.1.5.1183-03 "Санитарно-эпидемиологический надзор за использованием воды в системах технического водоснабжения промышленных предприятий";

  • Серия 0.00-2.96с Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие материалы для проектирования»;

  • Серия 0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для проектирования");

  • РСН 60-86 "Инженерные изыскания для строительства. Сейсмическое микрорайонирование. Нормы производства работ";

  • РСН 65-87 "Инженерные изыскания для строительства. Сейсмическое микрорайонирование. Технические требования к производству работ".

Подробнее о проекте гаража:



Идеология паркинга

Настоящий архитектурный проект трехэтажного подземно-надземного паркинга закрытого типа на 39 машиномест - удачное решение для тех, кто хотел бы стать владельцем современной паркинга.

Предполагается, что основное назначение здания - паркинг, второе назначение - сервисный автоцентр.

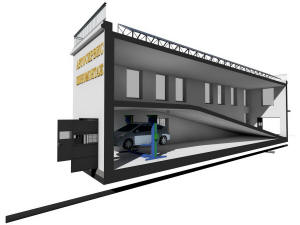

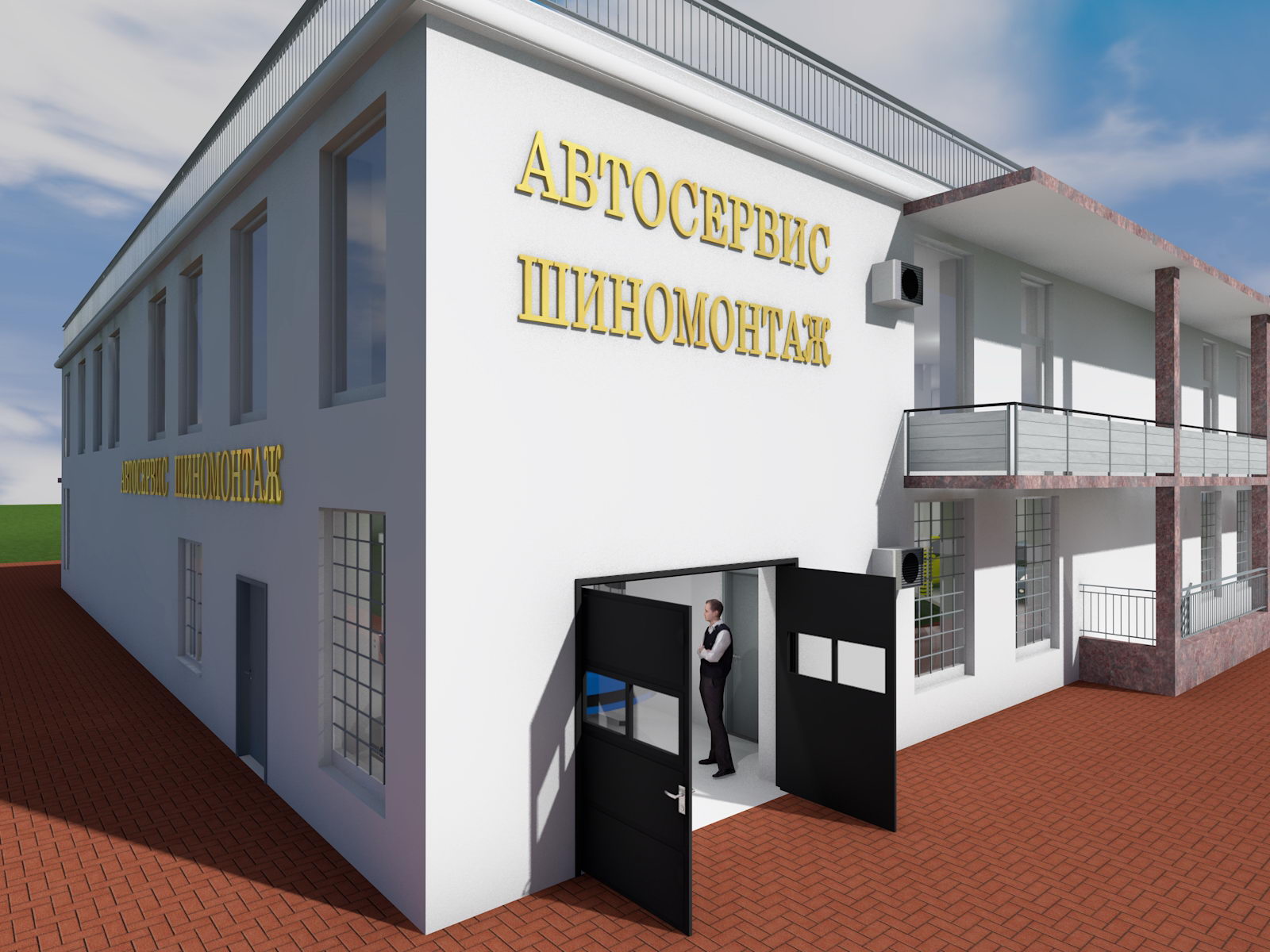

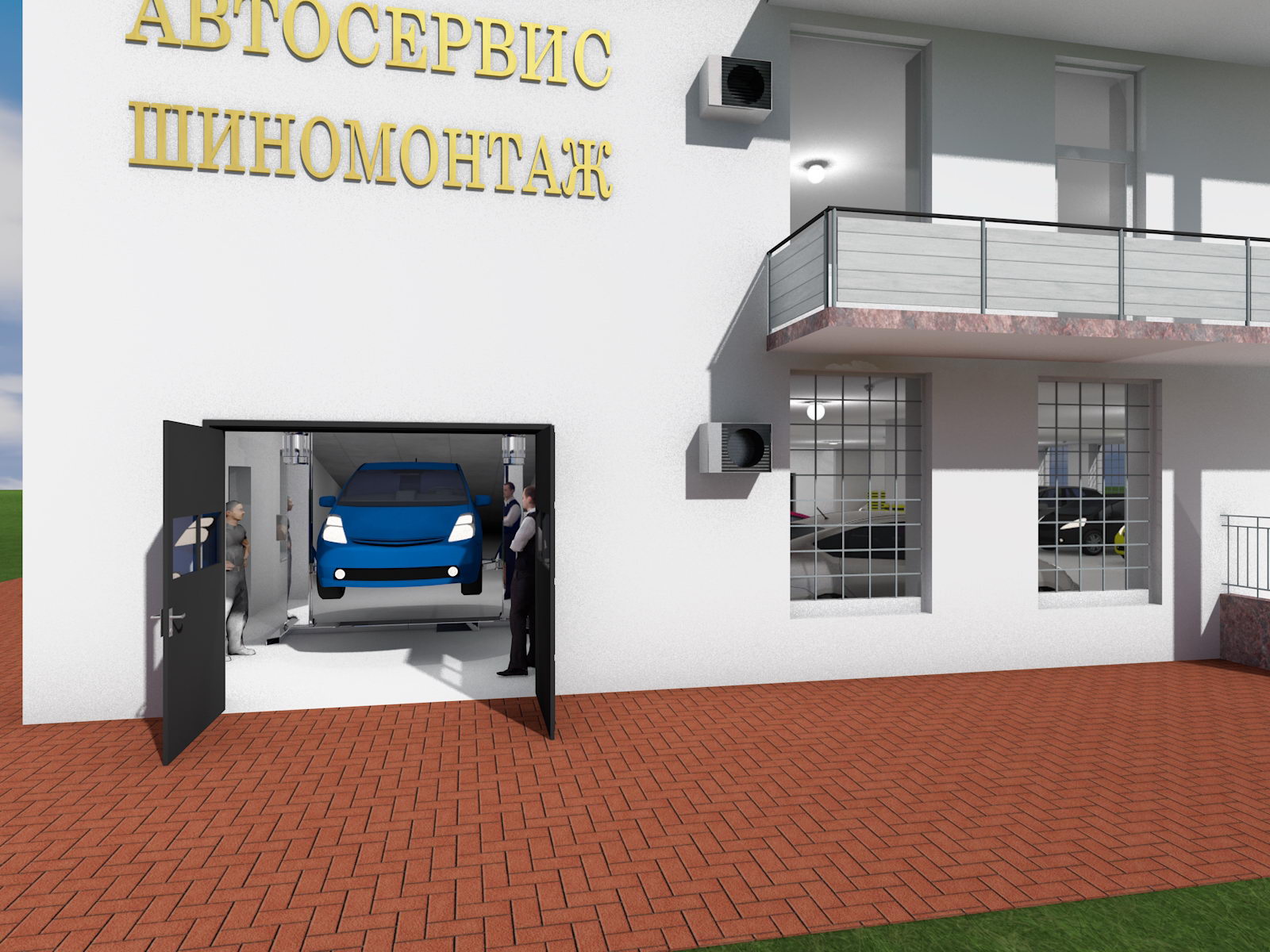

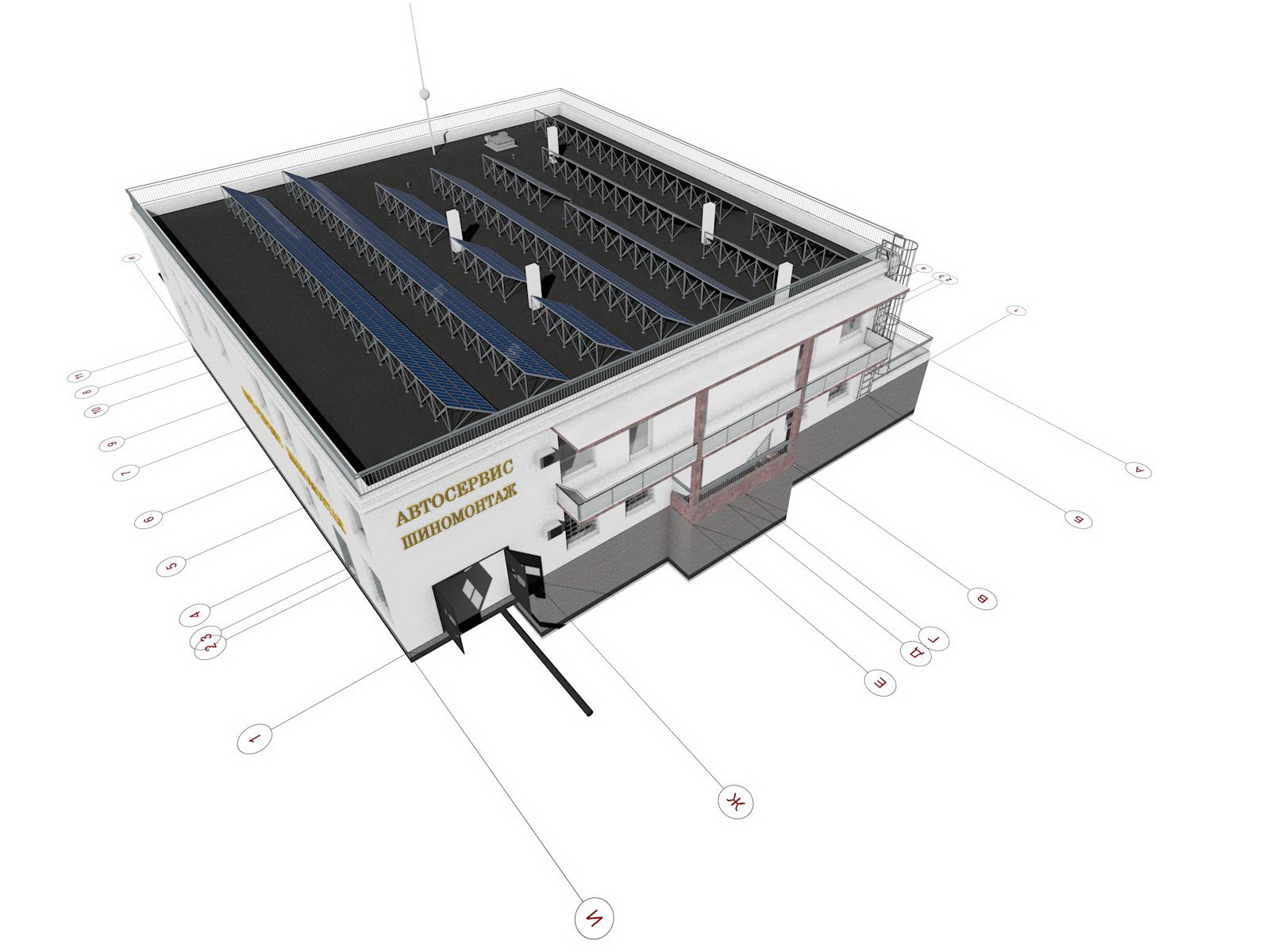

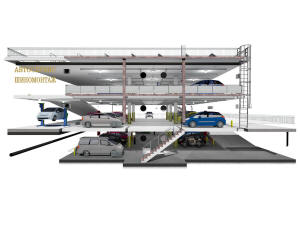

В проекте предусмотрена возможность организации автосервиса или шиномонтажа под пандусом въезда на второй этаж.

Простые в строительстве, но украшенные архитектурными элементами и статуями черты паркинга привлекательны для потенциальных инвесторов и покупателей.

Выбранные конструктивно-технические решения в данном проекте дома обуславливают возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.

Отличительной положительной особенностью данного проекта дома является возможность:

  • использовать дом как жилой дом, гостиница 3-4 звезды, офис и т.д.;

  • использование простых строительных решений, обеспечивающих быстроту, простоту и низкую стоимость ее строительства;

  • возможность использования системы тепловых насосов для отопления дома.

Проектная документация подлежит обязательному прохождению экспертизы.



Технические характеристики дома
(уточняются по результата инженерно-геологических исследований, исходных данных об условиях эксплуатации и пожеланий заказчика)

Фундаменты – железобетонная плита толщиной 400 мм.

Перекрытия – железобетонные плиты толщиной 200 мм.
Наружные стены – кирпичные толщиной 500 мм.

Внутренние стены – кирпичные толщиной 200 - 400 мм.
Плиты покрытия – керамзитобетонные панели толщиной 250 мм с внутренним слоем утеплителя из пенополистирола.
Перегородки – гипсобетонные панели толщиной 75-100 мм.
Лестничные марши – сборные железобетонные марши и площадки.
Санузлы – сборные из гипсобетонных перегородок и сантехкабины заводского изготовления.
Окна – двухкамерный стеклопакет в одинарном переплете ПВХ
Система отопления – состоит из стальных водогазопроводных труб по ГОСТ 3262-75* и стальных электросварных труб по ГОСТ 10704-1.

Нагревательные приборы – чугунные радиаторы. Теплоносителем является горячая вода с параметрами 95-70*С.
Система дымоудаления и вентиляция – приточно-вытяжная с естественным побуждением и принудительная.
Теплоснабжение - схема теплоснабжения закрытая.

Сети запроектированы из стальных электросварных труб по ГОСТ 10705-80 для системы теплоснабжения, стальные водогазопроводные оцинкованные по ГОСТ 3262-75*ДЛ системы ГВС.

Водоснабжение – источником водоснабжения является существующий квартальный водопровод.

Для обеспечения требуемого напора проектом предусмотрена насосная установка.

Для учета водопотребления на вводе в здание запроектирован водомерный узел со счетчиком.

Предусмотрен водопотребления счетчиками.

Проектом предусмотрены раздельные системы хозяйственно-питьевого и противопожарного водоснабжения. Приготовление горячей воды осуществляется в котельной, температура горячей воды составляет 60-40 °С.

Проектом предусмотрены системы хозяйственно-бытовой, дождевой канализации и дренаж из приямков;
Электроснабжение – I и II категории надежности.

Проектом предусмотрено устройство рабочего, аварийного, эвакуационного и ремонтного освещения.

Для освещения помещений предусмотрены светильники с энергосберегающими лампами. Напряжение рабочего, аварийного и эвакуационного освещения ~220 В;
Пожарная сигнализация – подсистема пожарной сигнализации предусматривает установку автономных дымовых пожарных извещателей в помещениях здания, кроме санузлов и «мокрых» помещений.

Пожарные извещатели предназначены для выдачи звуковых и световых сигналов при предельном пороге задымления помещения.

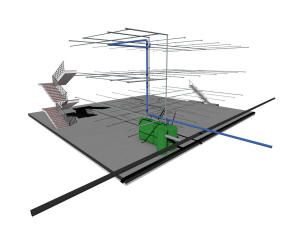

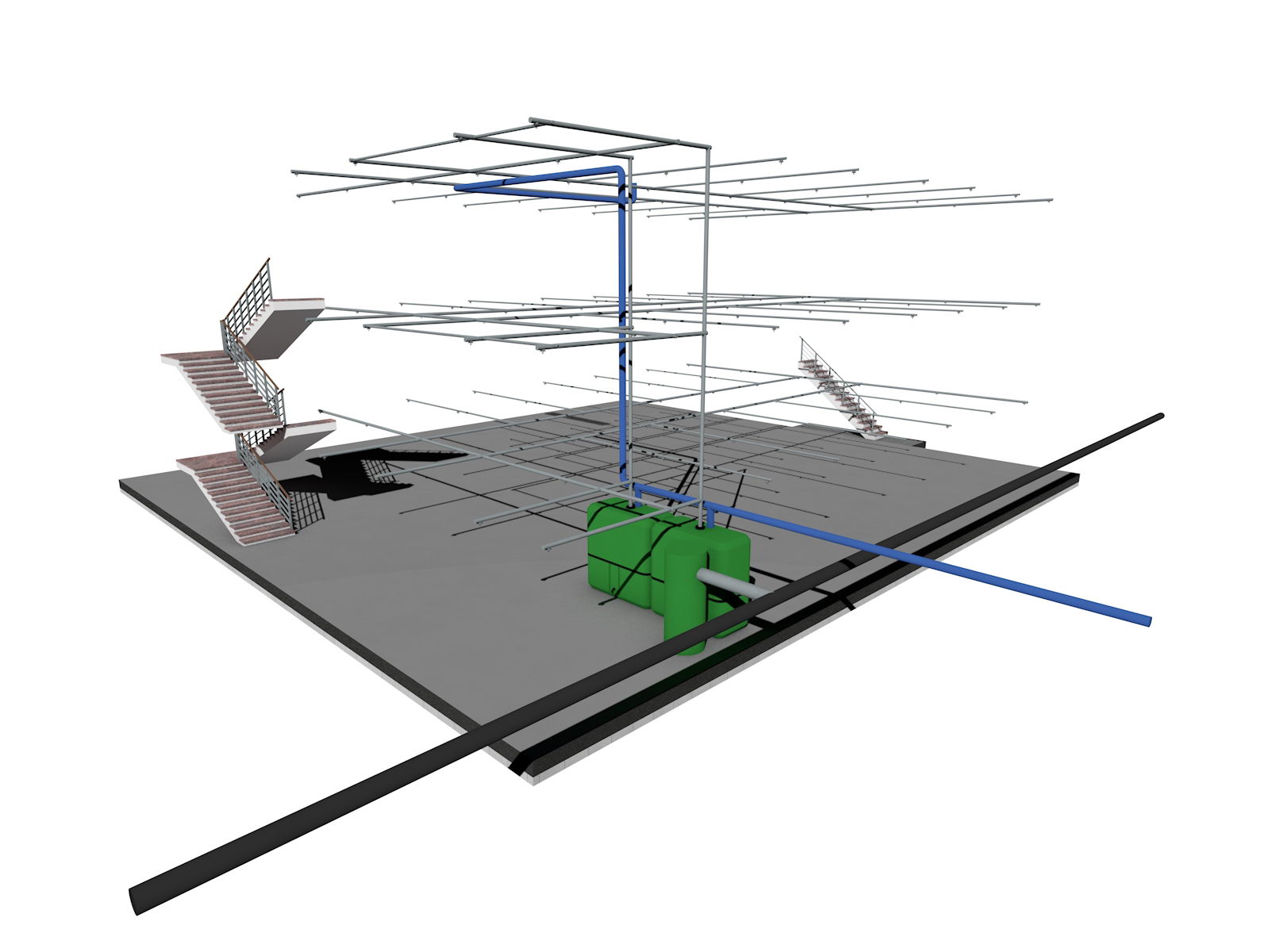

В подземном паркинге запроектирована автоматическая спринклерная система пожаротушения и места для установки двух емкостей для воды общим объемом около 8,0 м3.

Рампа в подземном паркинге спроектирована в соответствии с СП 113.13330.2016 Стоянки автомобилей. Актуализированная редакция СНиП 21-02-99*
Машино-места для легковых автомобилей в паркинге должны позволить разместить в ней автомобили:

Среднего класса с массой до 2,5 тонн и со следующими их габаритными размерами:
длина – 4950 мм., ширина – 1950 мм., высота – 2000 мм.
4 машино-места автомобили малого класса, со следующими габаритами:
длина – 4400 мм, ширина – 1700 мм, высота – 1600 мм.

6 машино-мест автомобили большого класса с массой до 3 тонн и со следующими габаритами:
длина – 5600 мм, ширина – 2000 мм, высота – 2100 мм.



Обеспечение доступной среды для инвалидов

В проекте паркинга предусмотрены условия безопасного и удобного передвижения маломобильных групп населения по внутренней придомовой территории паркинга и на территорию стоянки автомобилей.

Все категории инвалидов обеспечены:

  • рампа для входа на первый этаж паркинга;

  • безбарьерностью среды на входной группе в здание;

  • соблюдена непрерывность пешеходных и транспортных путей, обеспечивающих безбарьеный доступ к зданию;

  • на внутренней придомовой территории паркинга выделено 10% от общего числа машиномест для стоянок машин инвалидов, обозначенных специальным знаком;

  • ширина зоны для парковочного места инвалида принята 3,5 м;

  • покрытия пешеходных дорожек, тротуаров, пандуса выполнены из тротуарной плитки, асфальтобетона, не препятствующих передвижению инвалидов, передвигающихся на костылях.

Важно



Практически любой из предлагаемых нами проектов паркингов можно полностью обеспечить электроэнергией за счет использования альтернативных источников энергии: панелей солнечных батарей и ветрогенераторов.



Снизить затраты на подключение альтернативных источников энергии можно, если их спроектировать на начальном этапе - разработке эскизного проекта дома.

В эскизном проекте и на генеральном плане можно с самого начала проработать месторасположение панелей солнечных батарей и ветрогенераторов.



При заказе проекта паркинга вы можете указать на необходимость проработки возможности его полного энергообеспечения за счет альтернативных источников энергии.





Примечание

  • Рекомендуется заказ разработки 3D интерьера офисных помещений.

  • На стадии архитектурного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должен решать данный паркинг.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку архитектурного проекта паркинга.



Для приобретения или заказа проекта трехэтажного подземно-надземного паркинга свяжитесь с нами любым удобным для Вас способом, указанном на сайте.

Основные разделы



Проекты домов 1-50
Проекты домов 51-100
Проекты домов 101-150
Проекты гаражей
Проекты гостиниц
Проекты детских садов
Проекты заводов
Проекты конюшен
Проекты офисных зданий
Проекты пожарных депо
Проекты поселков
Проекты ресторанов
Проекты рынков
Проекты складов
Проект спорткомплексов
Проекты старинных домов
Проекты супермаркетов
Проекты таунхаусов
Проекты ТПУ
Проекты школ
Частные дома 1-50
Частные дома 51-100
Частные дома 101-150
Частные дома 151-200
Многоэтажные дома
Проекты домов до 1500 кв.м.
Проекты аквапарков
Проекты колумбариев
Очистные сооружения













Проекты многоквартирных домов. Проекты гостиниц. Малоэтажное строительство. Проекты частных домов. Архитектура. Проектирование.

Copyright © 2019   |   Автор: Сергей Пыхтин
