Проект гостиницы на 12 номеров с подземным паркингом

Может использоваться как жилой дом, бизнес-центр, гостиница 3-4 звезды и т.д.





Проект разработан для строительства в условиях как городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.

Возможно быстрое проектирование гостиничного комплекса на основе данного базового проекта гостиницы.

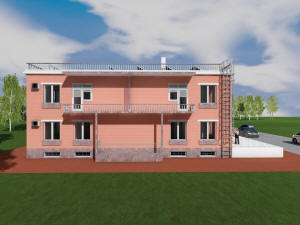

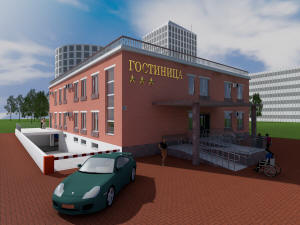

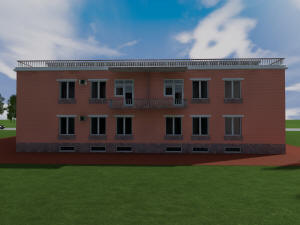

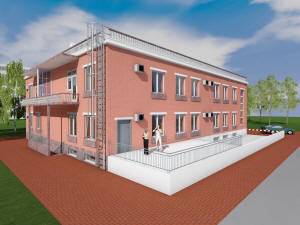

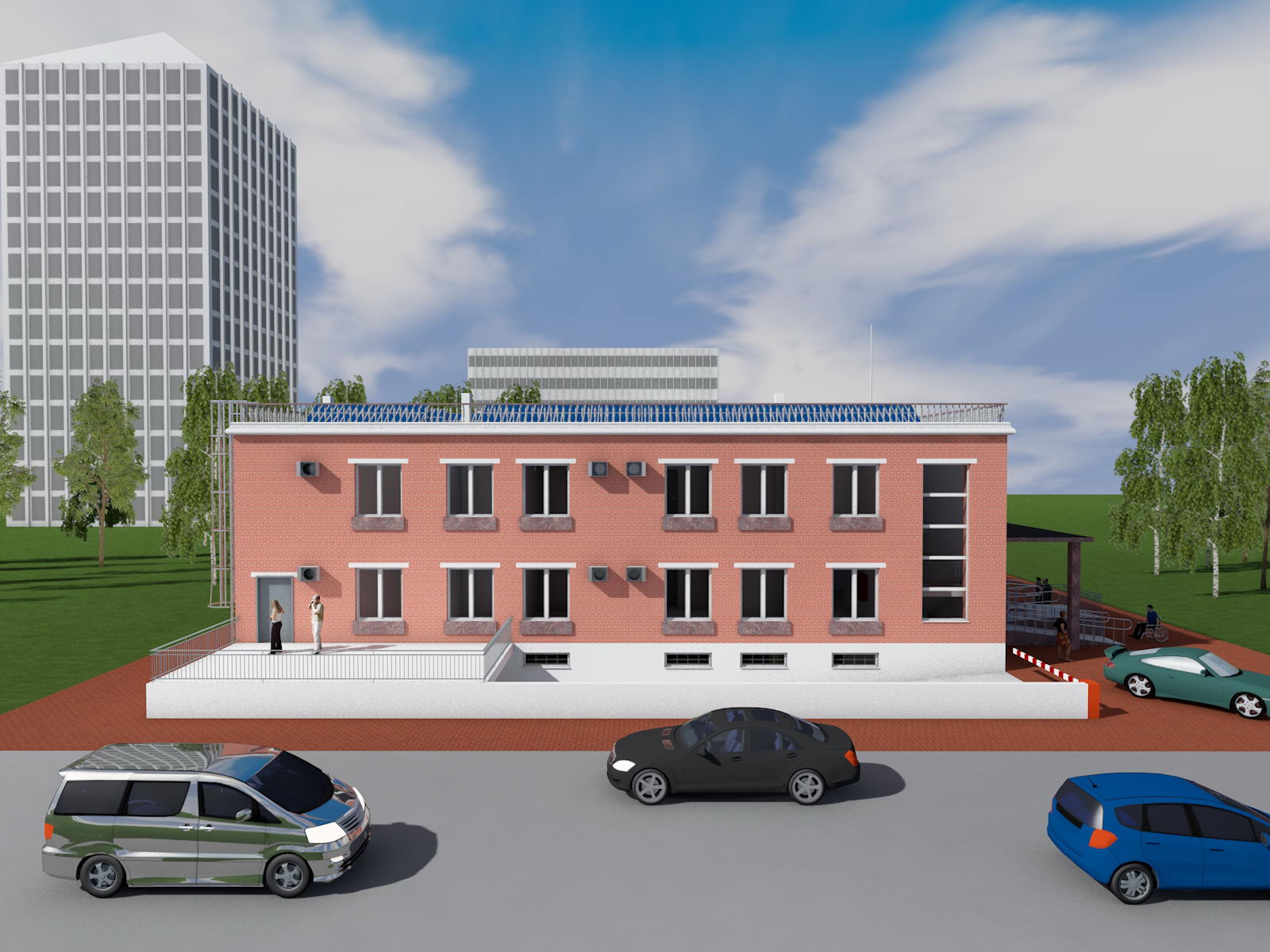

Проект трехэтажного гостиницы с подземным паркингом

Проект трехэтажного гостиницы с подземным паркингом





Проект гостиницы с подземным паркингом

Проект гостиницы с подземным паркингом

Проект гостиницы с подземным паркингом



Проект гостиницы с подземным паркингом



Проект гостиницы с подземным паркингом

Проект гостиницы с подземным паркингом

Проект гостиницы с подземным паркингом



Проект гостиницы с подземным паркингом



Проект гостиницы с подземным паркингом

Проект гостиницы с подземным паркингом

Проект гостиницы с подземным паркингом



Проект гостиницы с подземным паркингом



Проект гостиницы с подземным паркингом

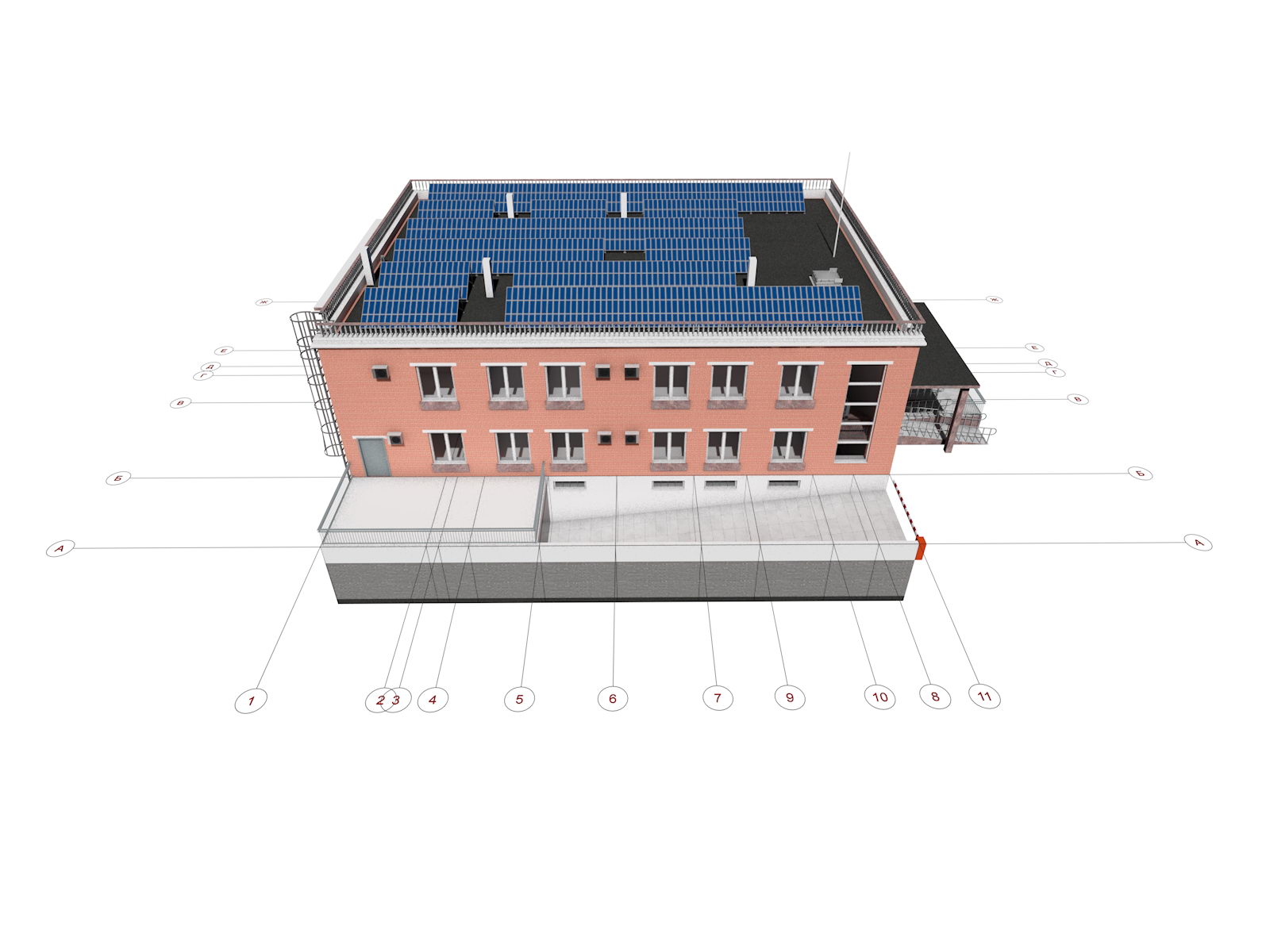

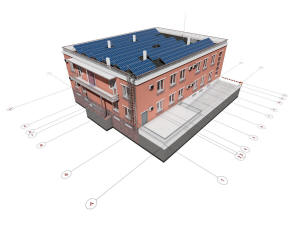

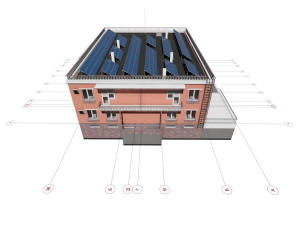

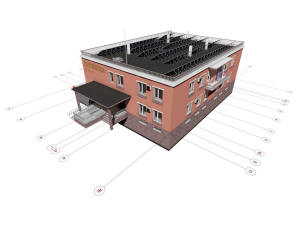

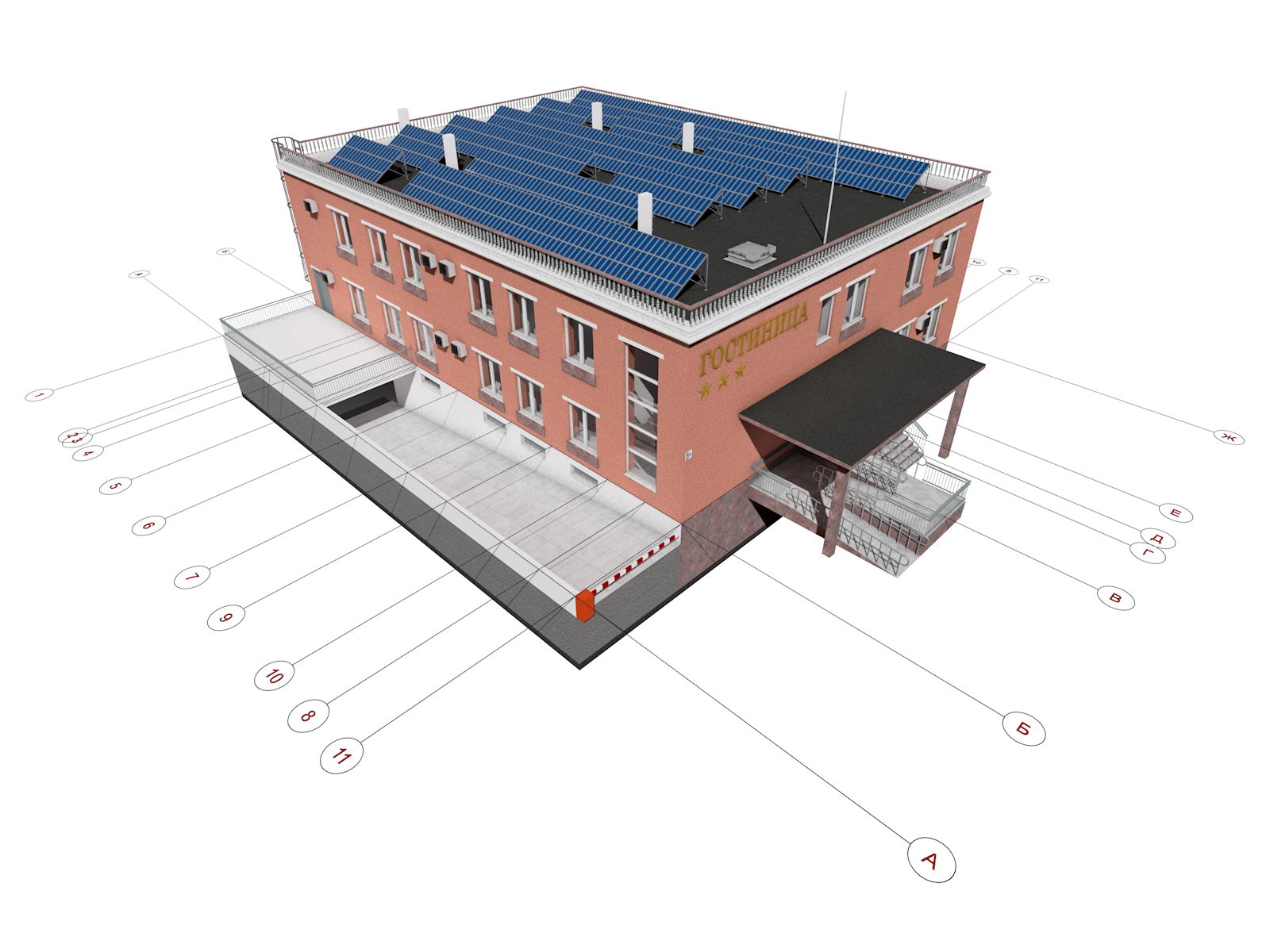

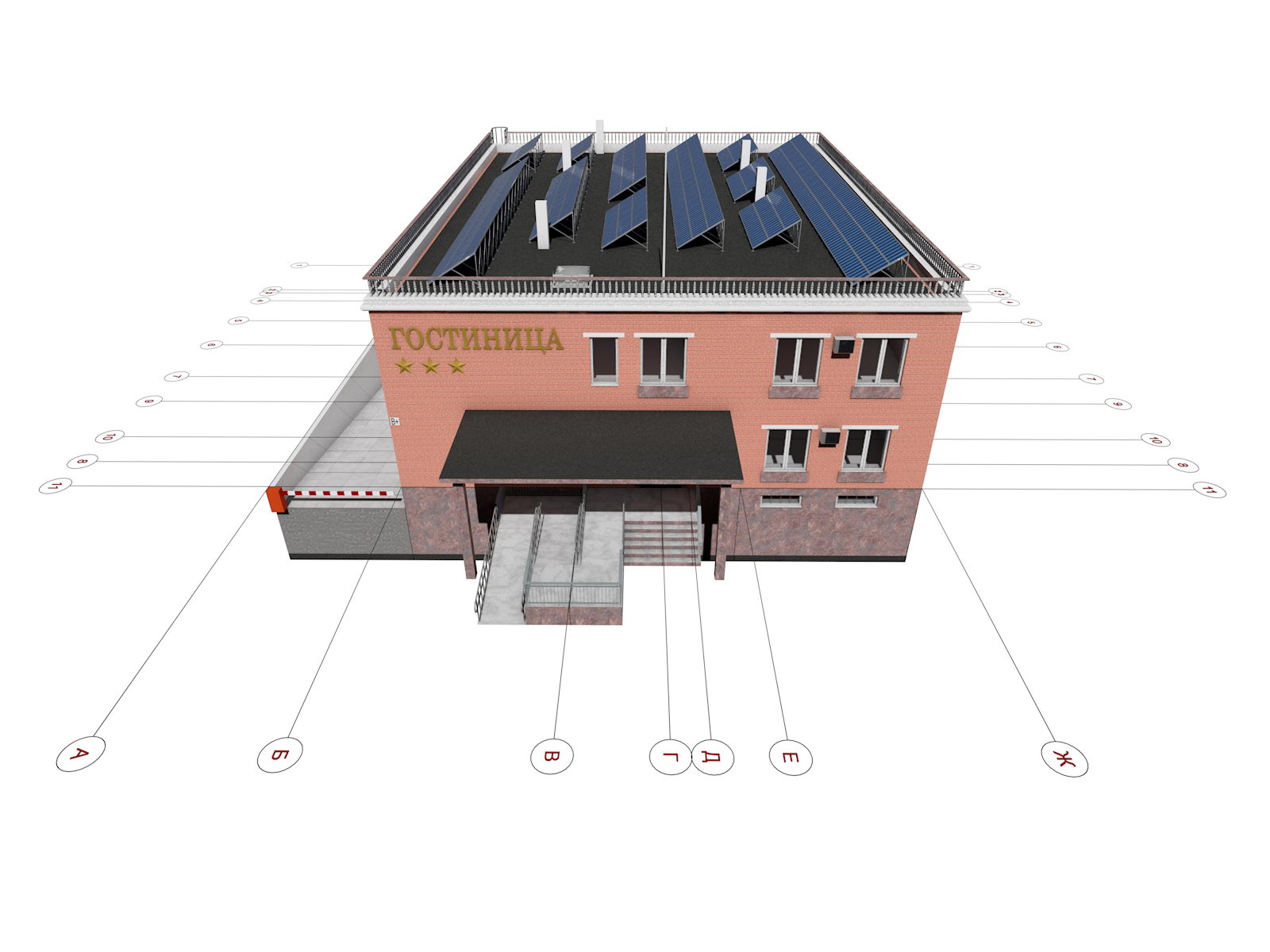

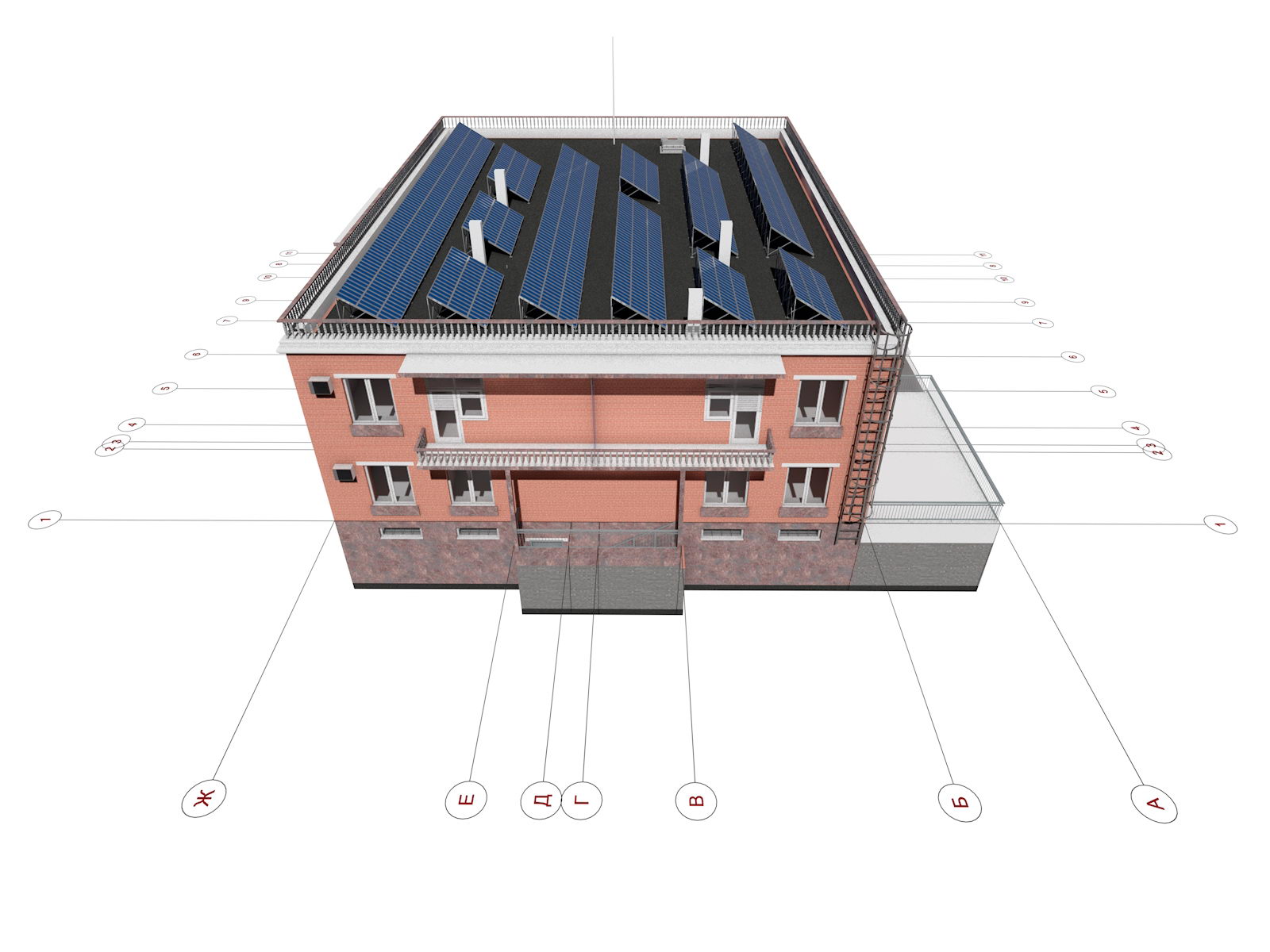

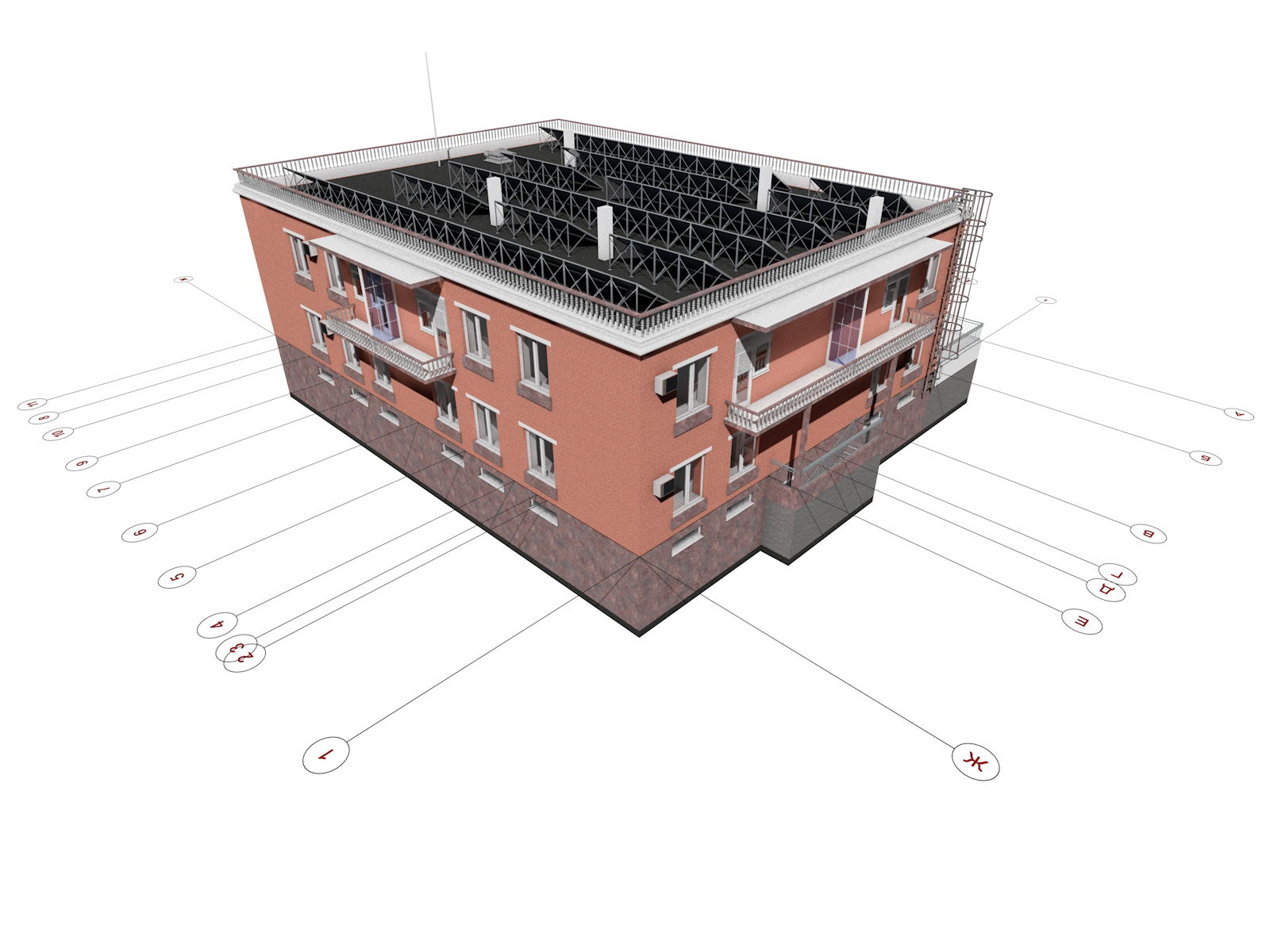

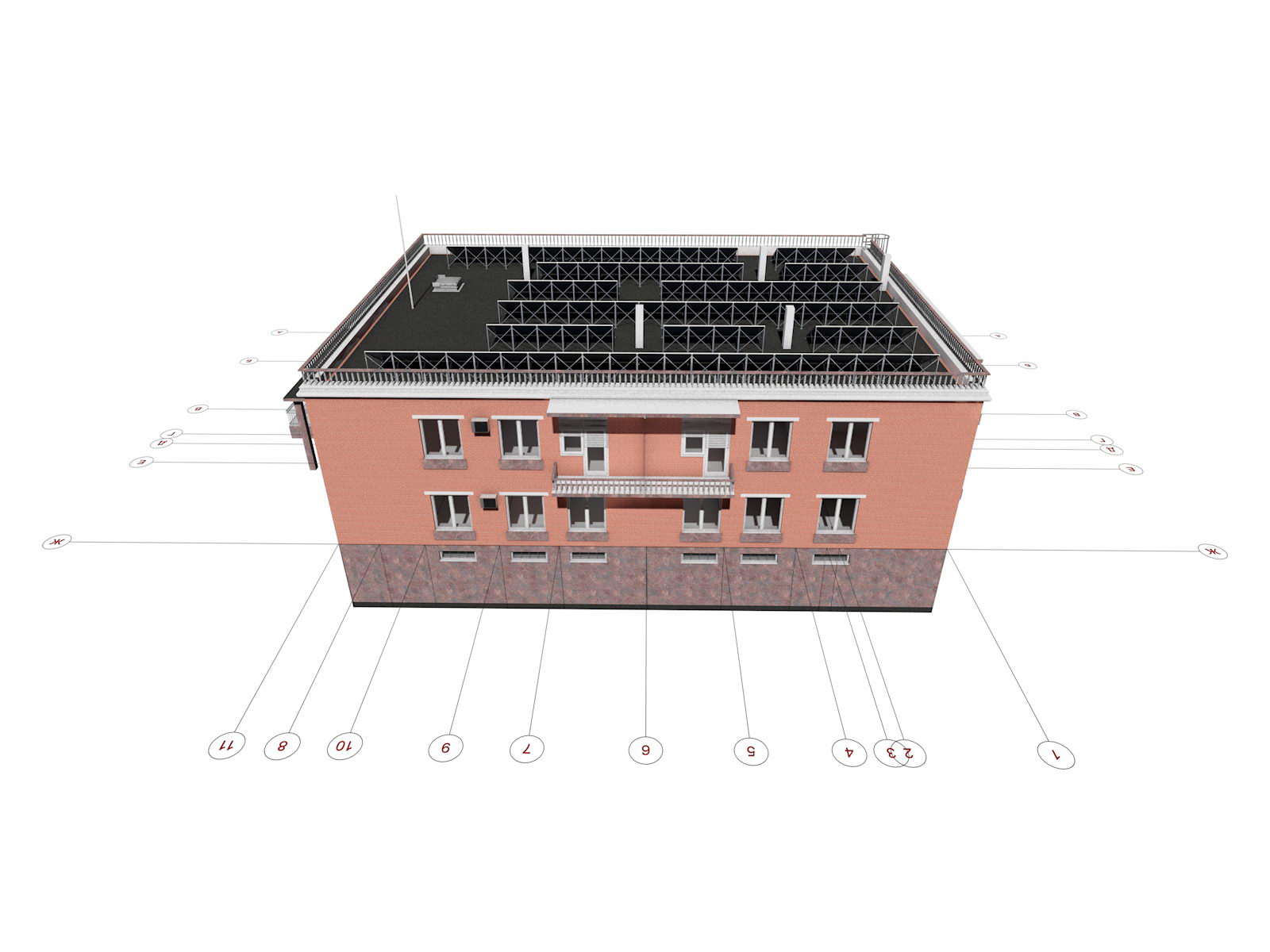

Общий вид гостиницы и координатных осей

Проект гостиницы с подземным паркингом



Общий вид гостиницы и координатных осей



Общий вид гостиницы и координатных осей

Общий вид гостиницы и координатных осей

Общий вид гостиницы и координатных осей



Общий вид гостиницы и координатных осей



Общий вид гостиницы и координатных осей

Общий вид гостиницы и координатных осей

Общий вид гостиницы и координатных осей



Общий вид гостиницы и координатных осей



Общий вид гостиницы и координатных осей

Общий вид гостиницы и координатных осей

Общий вид гостиницы и координатных осей





Общий вид гостиницы и координатных осей

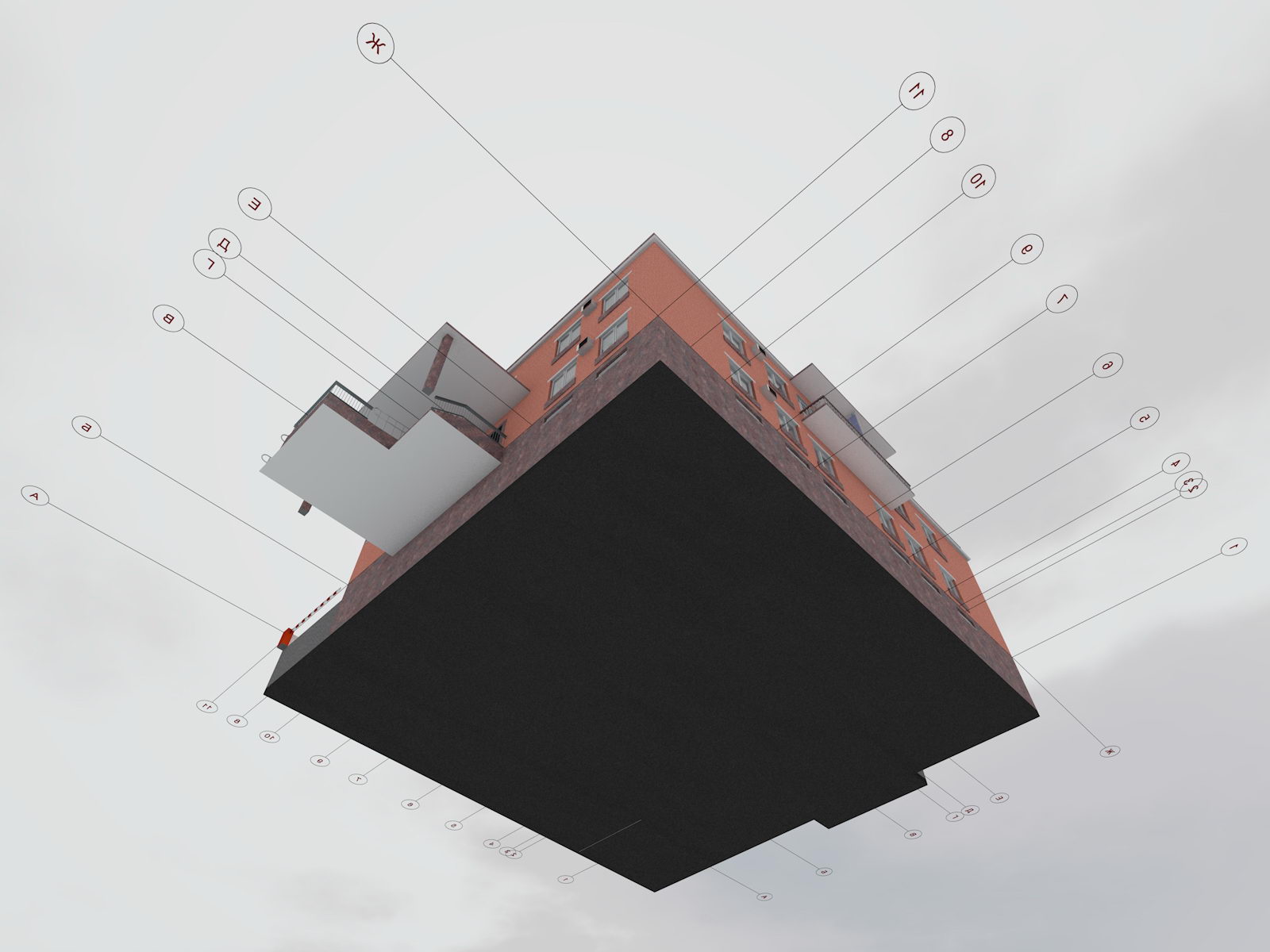

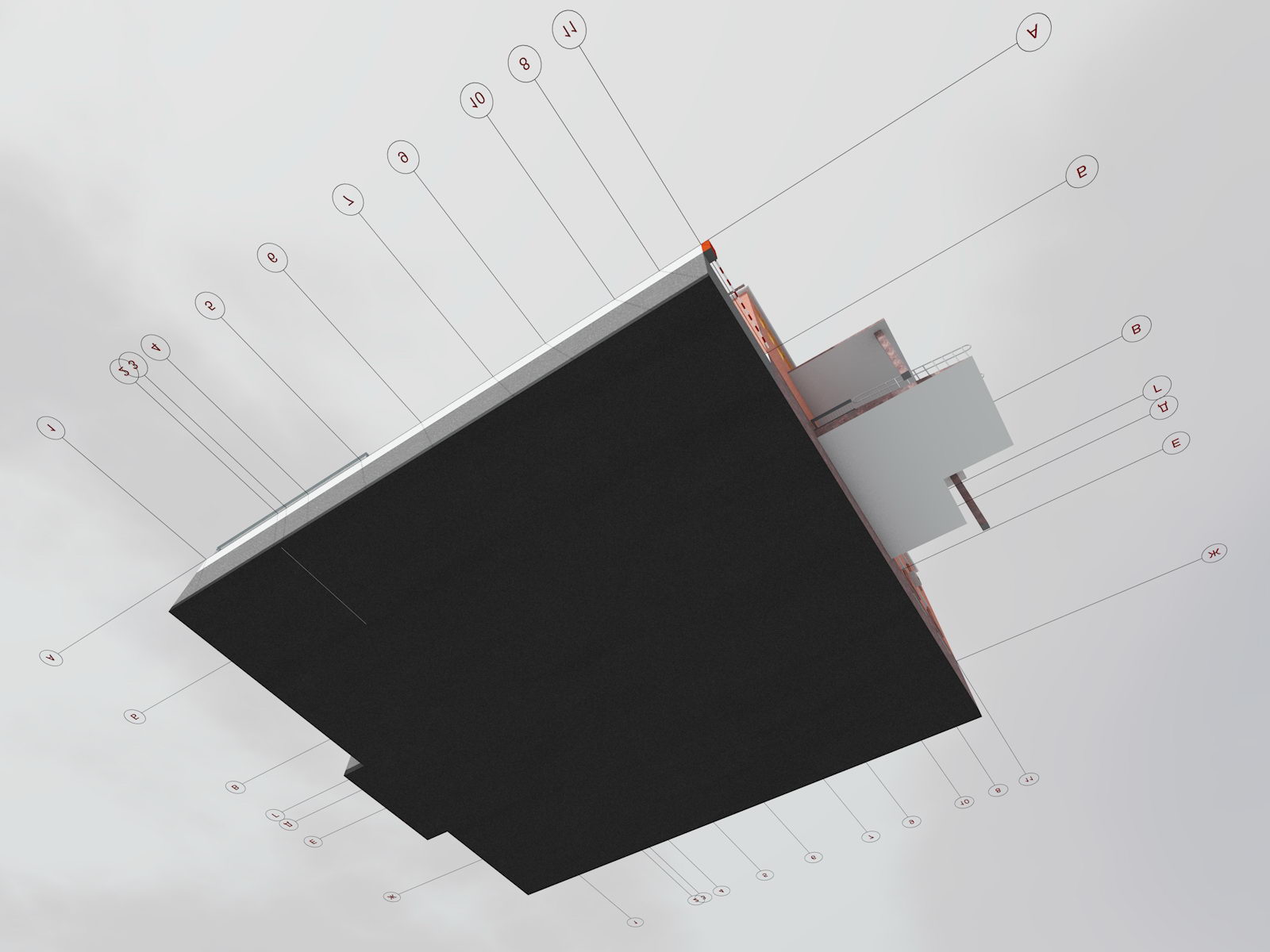

Общий вид фундамента и координатных осей

Общий вид гостиницы и координатных осей



Общий вид фундамента и координатных осей



Общий вид фундамента и координатных осей

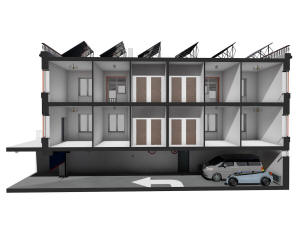

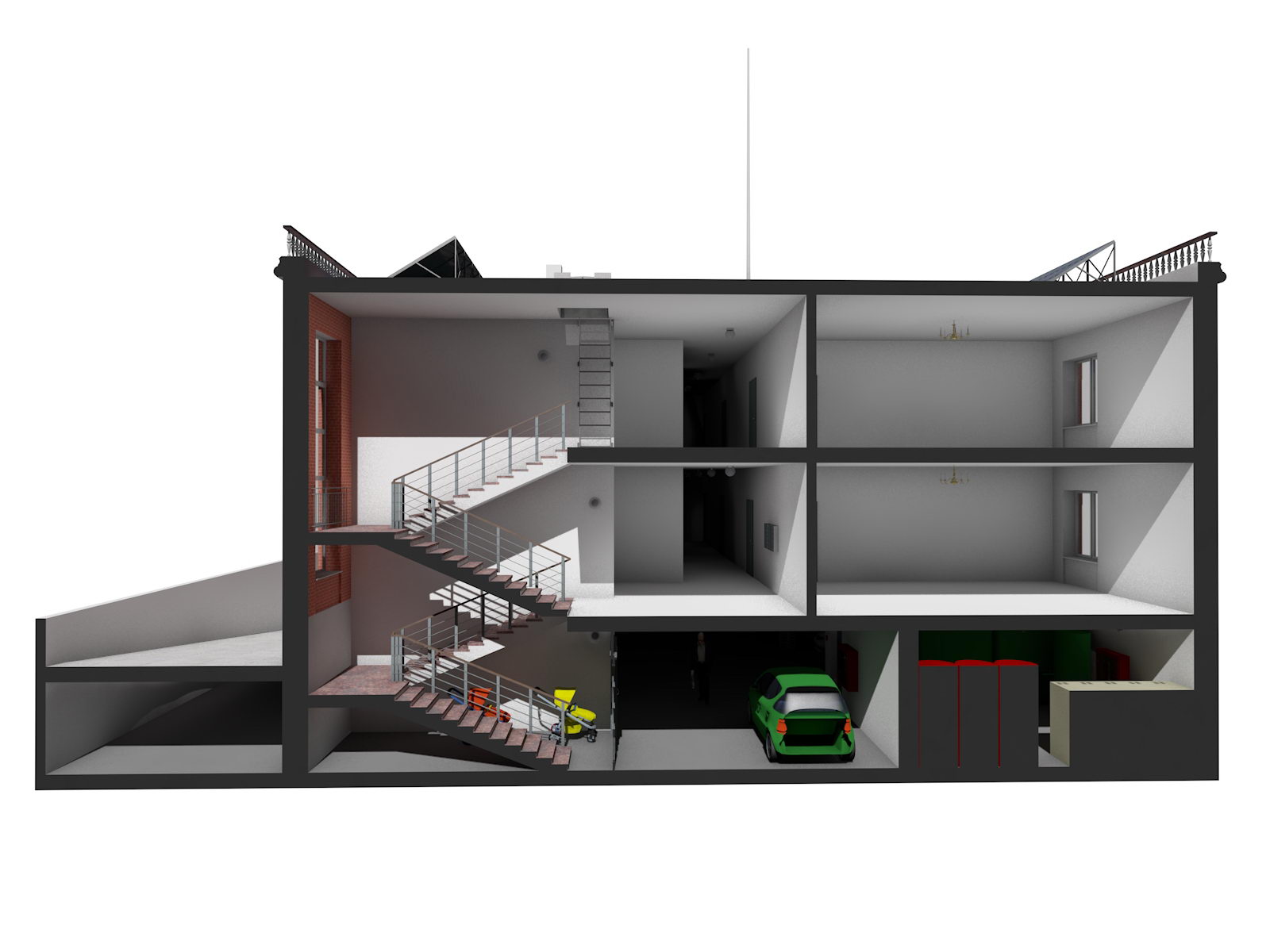

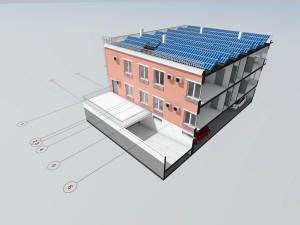

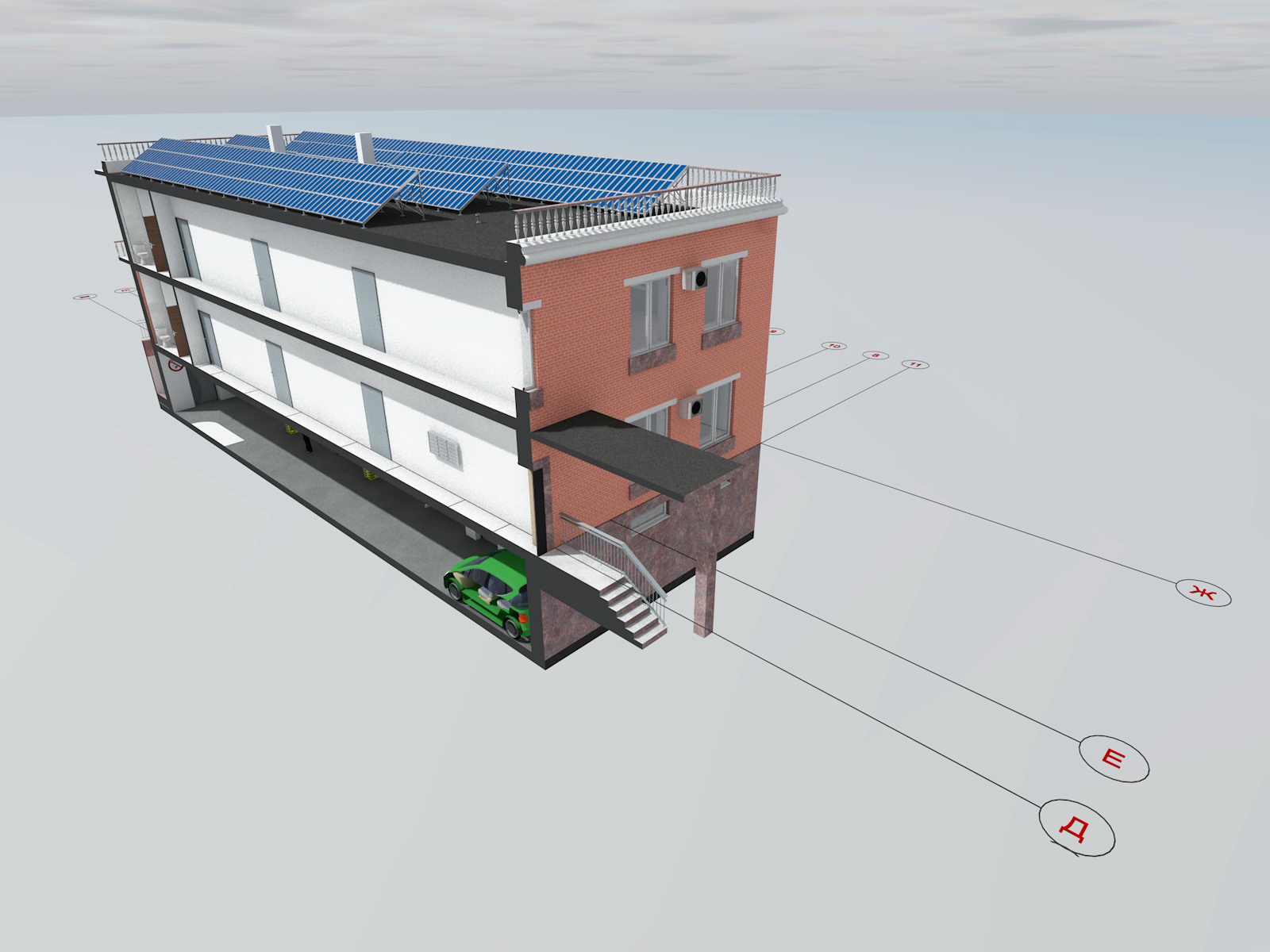

Разрез гостиницы

Общий вид фундамента и координатных осей



Разрез гостиницы



Разрез гостиницы

Подземный паркинг

Разрез гостиницы



Подземный паркинг



Подземный паркинг

Подземный паркинг

Подземный паркинг



Подземный паркинг



Подземный паркинг

Подземный паркинг

Подземный паркинг



Подземный паркинг



Подземный паркинг

Подземный паркинг

Подземный паркинг



Подземный паркинг



Подземный паркинг

Подземный паркинг - план этажа

Подземный паркинг



Подземный паркинг - план этажа

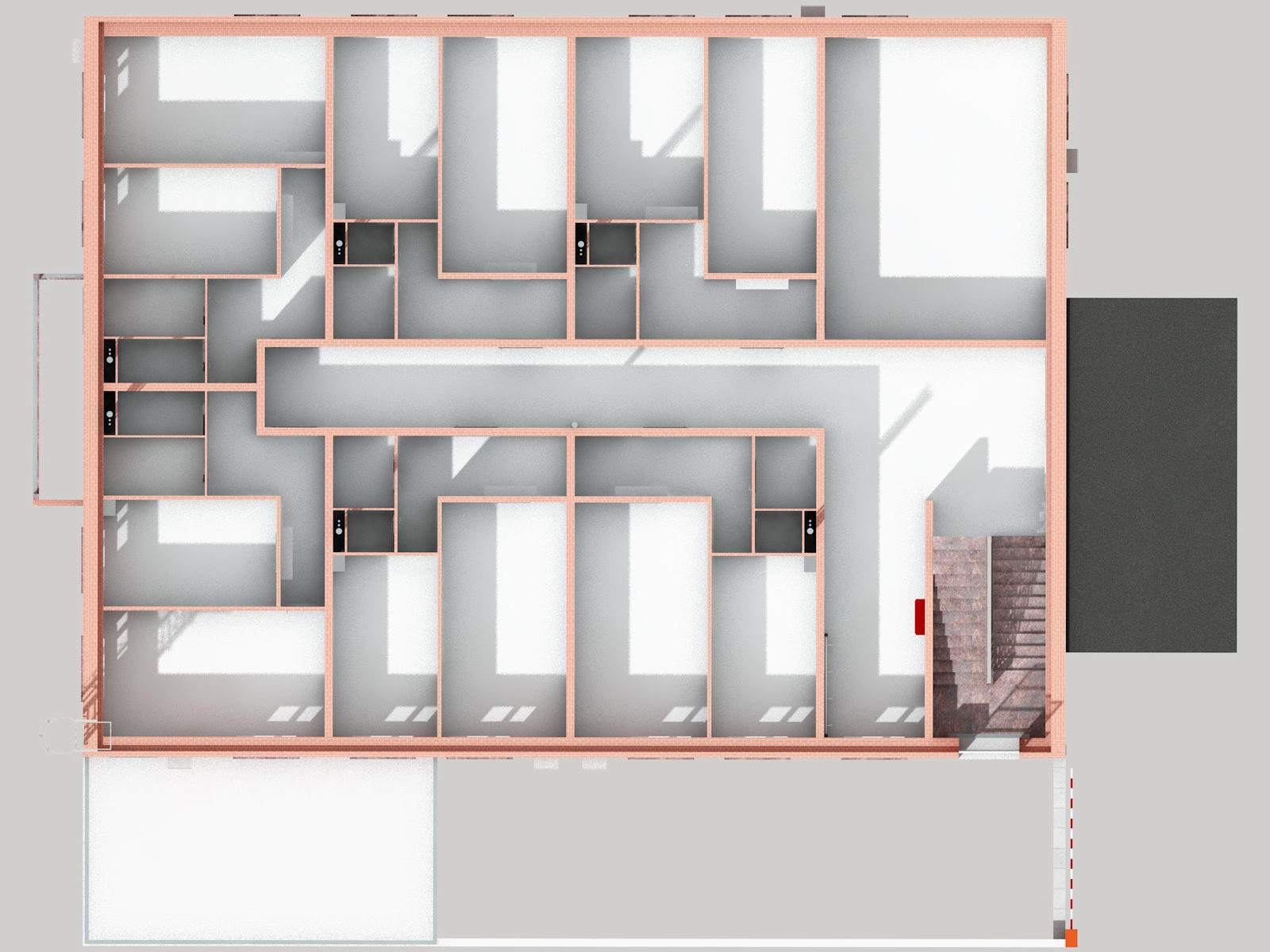

План первого этажа гостиницы

План второго этажа гостиницы

План первого этажа гостиницы



План второго этажа гостиницы



Разрез дома

Разрез дома

Разрез дома



Разрез дома



Внутренний вид дома с подземным паркингом

Внутренний вид дома с подземным паркингом





Внутренний вид дома с подземным паркингом



Внутренний вид дома с подземным паркингом



Внутренний вид дома с подземным паркингом

Внутренний вид дома с подземным паркингом

Внутренний вид дома с подземным паркингом



Внутренний вид дома с подземным паркингом



Интерьер подземного паркинга

Интерьер подземного паркинга

Интерьер подземного паркинга



Интерьер подземного паркинга



Подземный паркинг - фрагмент

Фрагмент въезда в подземный паркинг

Подземный паркинг - фрагмент



Фрагмент въезда в подземный паркинг



План 2 этажа

План 3 этажа

План 2 этажа



План 3 этажа

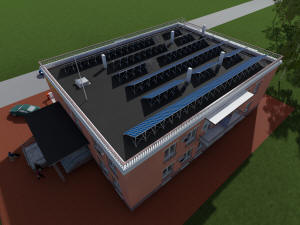

План крыши

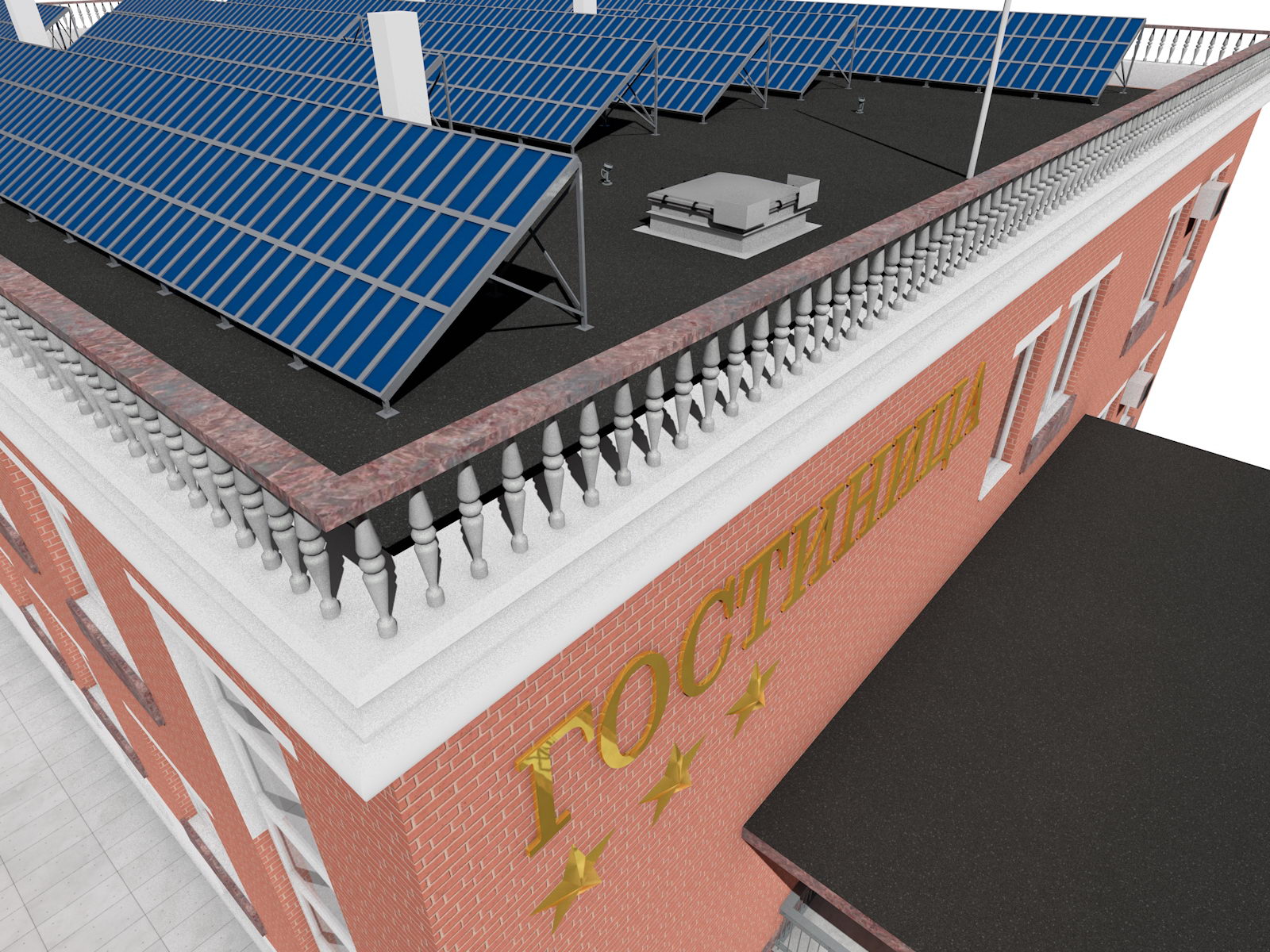

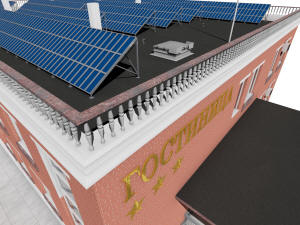

Фрагмент крыши и вид люка выхода на крышу

План крыши



Фрагмент крыши и вид люка выхода на крышу

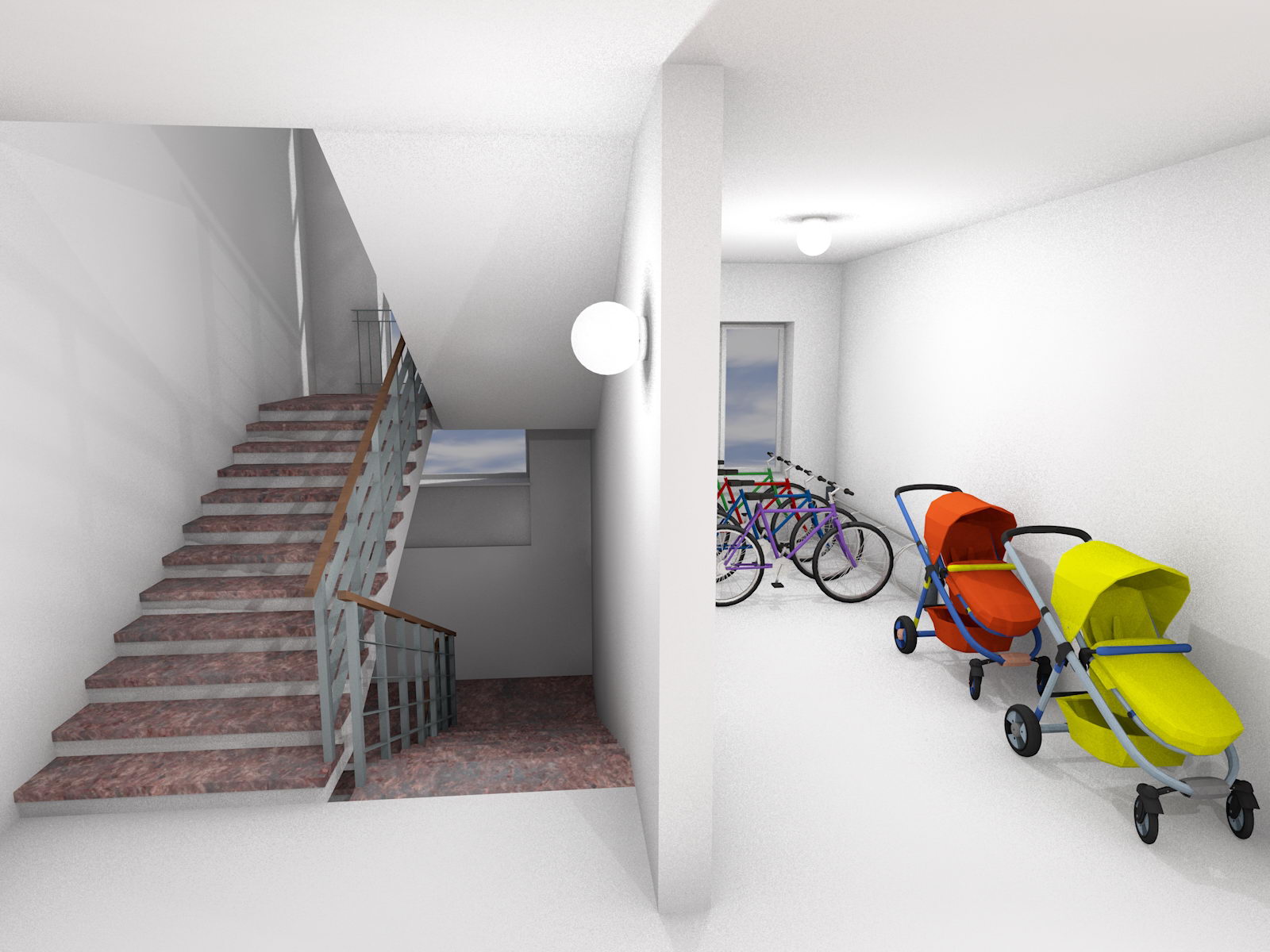

Фрагмент интерьера первого этажа

Фрагмент интерьера первого этажа

Фрагмент интерьера первого этажа



Фрагмент интерьера первого этажа

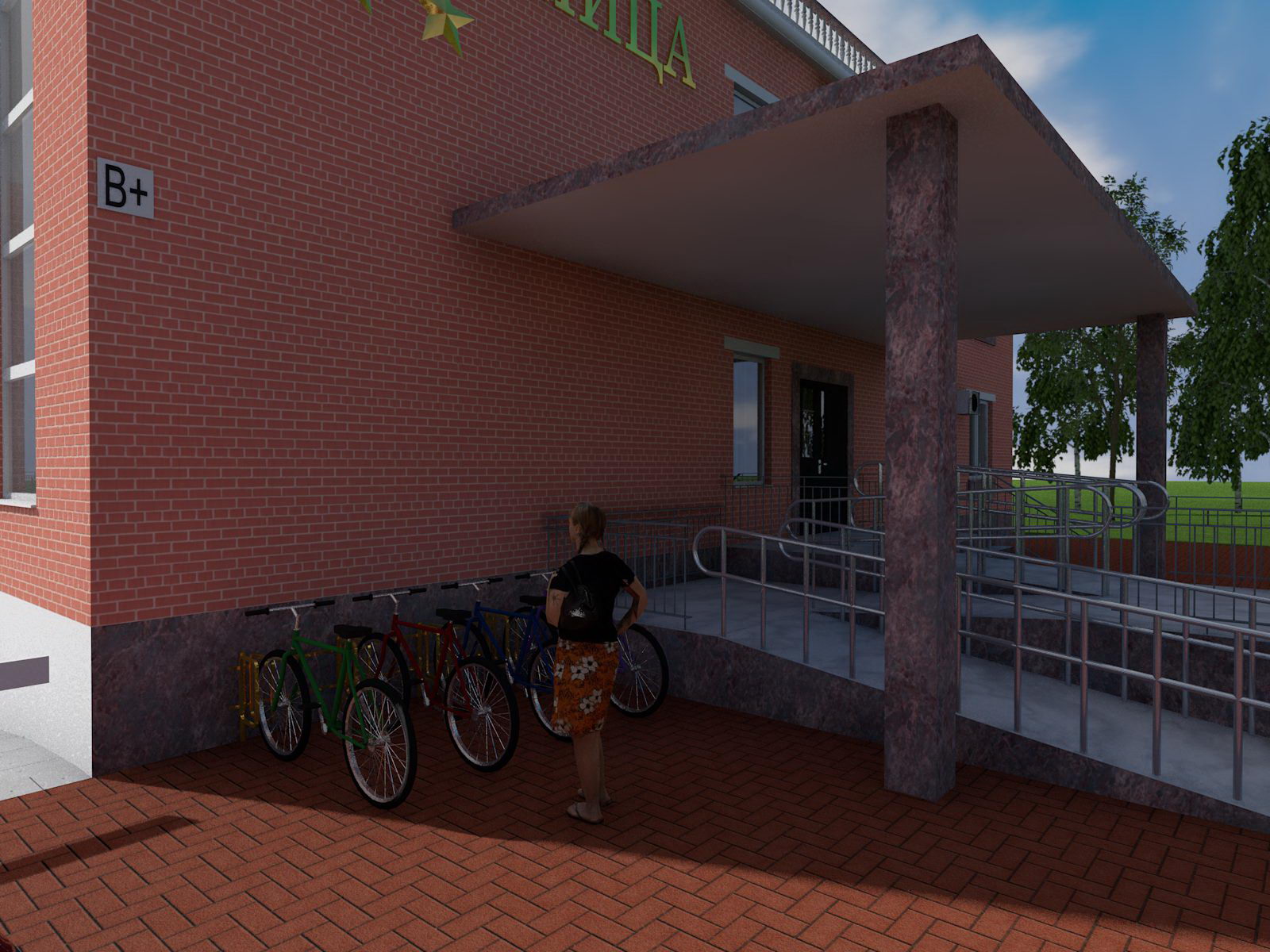

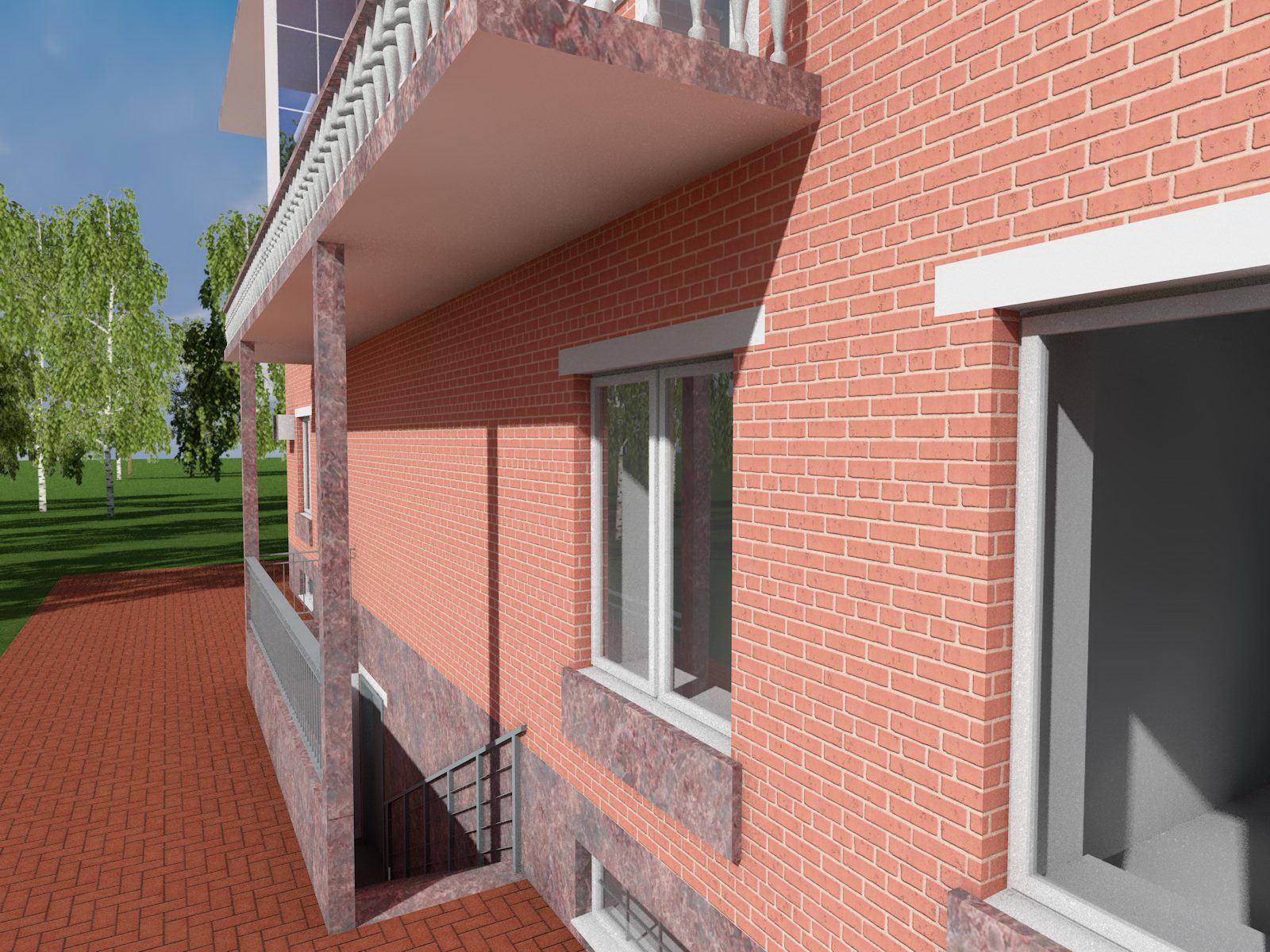

Фрагмент экстерьера первого этажа

Фрагмент экстерьера первого этажа

Фрагмент экстерьера первого этажа

Фрагмент экстерьера первого этажа







Наименование

Площадь, м.кв.

Состав эскизного проекта (ЭП)

Состав рабочего проекта (РП)

Примечание

Общая

Номеров

Готовый проект трехэтажной  гостиницы на 12 номеров с подземным паркингом

1337,5

641,9

Краткая пояснительная записка с описанием основных характеристик дома.

3D цветные изображения дома – 15 видов.

Поэтажные планы подвала и каждого этажа.

Фасады дома – 4 вида.

Разрезы дома - 4 вида.

План кровли.

Архитектурная часть, конструктивная часть, раздел водопровода и канализации, вентиляция через вентканалы в стенах с выводом на крышу.

Разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи

заказчику ЭП - электронно в течении семи дней после получения 100% предоплаты.

Для разработки РП нужны

инженерно-геологические изыскания

площадки строительства.



Общая площадь дома дана с учетом площади подземного паркинга высотой в чистоте 2,7 м., рампы и балконов.



Состав эскизного проекта может незначительно уточняться по взаимному согласованию сторон.

Состав рабочего проекта оговаривается индивидуально.

  • Все рисунки передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта, и по продаже недвижимости и т.д.

Архитектурный проект гостиницы с подземным паркингом выполнен в соответствии с заданием Заказчика и требованиями СНиП и предназначен для строительства как в Московской области, так и иных климатических условиях.


Архитектурно-планировочное решение разработано в соответствии с:

  • СП 54.13330.2016 "Здания жилые многоквартирные".

  • СП 118.13330.2012 "Общественные здания и сооружения".

  • "Стоянки легковых автомобилей" МГСН 5.01-01 (с изм. и доп. от 15.07.2003).

  • СП 113.13330.2016 Стоянки автомобилей. Актуализированная редакция СНиП 21-02-99.

  • СанПиН 2.2.1/2.1.1.1200-03 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов» (п. 4.4., табл. 4.4.1).

  • Свод правил 1.13130.2009 "Системы противопожарной защиты. Эвакуационные пути и выходы".



Инвестиционный паспорт проекта гостиницы на 12 номеров с подземным паркингом

Пояснительная записка к проекту гостиницы с подземным паркингом





Идеология гостиницы

Настоящий архитектурный проект трехэтажной гостиницы с подземным паркингом - удачное решение для тех, кто хотел бы стать владельцем современной гостиницы уровня 3-4 звезды.

В частности, такая гостиница - удачное решение для тех, кто ценит свое время, постоянно пользуется автомобилем, и хотел бы отдыхать, имея возможность парковать свой автомобиль рядом.

С каждым годом все больше людей едут отдыхать на своем автомобиле. Проблема парковки для таких отдыхающих с каждым годом становится все актуальнее. Во многих случаях выбор той или иной гостиницы основывается на наличии паркинга. Чем дороже автомобиль - тем востребование будет данный проект гостиницы.

Другой важной положительной отличительной особенностью данного проекта гостиницы являются просторные одно- двухкомнатные номера с дополнительной изолированной кухней, которую, в случае необходимости, можно использовать как отдельный номер. Для семьи, отдыхающей с детьми наличие отдельной кухни будет положительным фактором в пользу выбора именно данной гостиницы.

В подземном паркинге можно разместить тренажерный зал, сауну.

Простые в строительстве, но украшенные архитектурными элементами и статуями черты гостиницы привлекательны для потенциальных инвесторов и покупателей.

  • Наиболее оптимально строительство данного проекта для теплого климата, например, на море.

Выбранные конструктивно-технические решения в данном проекте дома обуславливают возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.

Отличительной положительной особенностью данного проекта дома является возможность:

  • использовать дом как жилой дом, санаторий, дом отдыха, гостиница 3-4 звезды, офис и т.д.;

  • использование простых строительных решений, обеспечивающих быстроту, простоту и низкую стоимость ее строительства;

  • возможность использования системы тепловых насосов для отопления дома.

Проектная документация подлежит обязательному прохождению экспертизы.



Технические характеристики дома
(уточняются по результата инженерно-геологических исследований, исходных данных об условиях эксплуатации и пожеланий заказчика)

Фундаменты – железобетонная плита толщиной 400 мм.

Перекрытия – железобетонные плиты толщиной 200 мм.
Наружные стены – кирпичные толщиной 500 мм.

Внутренние стены – кирпичные толщиной 200 - 400 мм.
Плиты покрытия – керамзитобетонные панели толщиной 250 мм с внутренним слоем утеплителя из пенополистирола.
Перегородки – гипсобетонные панели толщиной 75-100 мм.
Лестничные марши – сборные железобетонные марши и площадки.
Санузлы – сборные из гипсобетонных перегородок и сантехкабины заводского изготовления.
Окна – двухкамерный стеклопакет в одинарном переплете ПВХ
Система отопления – состоит из стальных водогазопроводных труб по ГОСТ 3262-75* и стальных электросварных труб по ГОСТ 10704-1.

Нагревательные приборы – чугунные радиаторы. Теплоносителем является горячая вода с параметрами 95-70*С.
Вентиляция – приточно-вытяжная с естественным побуждением.
Теплоснабжение - схема теплоснабжения закрытая.

Сети запроектированы из стальных электросварных труб по ГОСТ 10705-80 для системы теплоснабжения, стальные водогазопроводные оцинкованные по ГОСТ 3262-75*ДЛ системы ГВС.

Водоснабжение – источником водоснабжения является существующий квартальный водопровод.

Для обеспечения требуемого напора проектом предусмотрена насосная установка.

Для учета водопотребления на вводе в здание запроектирован водомерный узел со счетчиком.

Предусмотрен пономерной учет водопотребления счетчиками.

Проектом предусмотрены раздельные системы хозяйственно-питьевого и противопожарного водоснабжения. Приготовление горячей воды осуществляется в котельной, температура горячей воды составляет 60-40 °С.

Проектом предусмотрены системы хозяйственно-бытовой, дождевой канализации и дренаж из приямков;
Электроснабжение – I и II категории надежности.

Проектом предусмотрено устройство рабочего, аварийного, эвакуационного и ремонтного освещения.

Для освещения помещений предусмотрены светильники с энергосберегающими лампами. Напряжение рабочего, аварийного и эвакуационного освещения ~220 В.
Пожарная сигнализация – подсистема пожарной сигнализации предусматривает установку автономных дымовых пожарных извещателей в помещениях здания, кроме санузлов и «мокрых» помещений.

Пожарные извещатели предназначены для выдачи звуковых и световых сигналов при предельном пороге задымления помещения.

В подземном паркинге запроектирована автоматическая спринклерная система пожаротушения и места для установки двух емкостей для воды общим объемом около 8,0 м3.

Рампа в подземном паркинге спроектирована в соответствии с СП 113.13330.2016 Стоянки автомобилей. Актуализированная редакция СНиП 21-02-99*




Обеспечение доступной среды для инвалидов

В проекте гостиницы предусмотрены условия безопасного и удобного передвижения маломобильных групп населения по внутренней придомовой территории гостиницы и на территорию стоянки автомобилей.

Все категории инвалидов обеспечены:

  • рампа для входа в гостиницу;

  • безбарьерностью среды на входной группе в здание;

  • соблюдена непрерывность пешеходных и транспортных путей, обеспечивающих безбарьеный доступ к зданию;

  • на внутренней придомовой территории гостиницы выделено 10% от общего числа машиномест для стоянок машин инвалидов, обозначенных специальным знаком;

  • ширина зоны для парковочного места инвалида принята 3,5 м;

  • покрытия пешеходных дорожек, тротуаров, пандуса выполнены из тротуарной плитки, асфальтобетона, не препятствующих передвижению инвалидов, передвигающихся на костылях.



Альтернативные источники энергии

Важно



Практически любой из предлагаемых нами проектов жилых малоэтажных гостиниц можно полностью обеспечить электроэнергией за счет использования альтернативных источников энергии: панелей солнечных батарей и ветрогенераторов.



Снизить затраты на подключение альтернативных источников энергии можно, если их спроектировать на начальном этапе - разработке эскизного проекта дома.

В эскизном проекте и на генеральном плане можно с самого начала проработать месторасположение панелей солнечных батарей и ветрогенераторов.



При заказе проекта гостиницы вы можете указать на необходимость проработки возможности его полного энергообеспечения за счет альтернативных источников энергии.





Примечание

  • По желанию возможна разработка 3D поэтажных планов каждого этажа и подземного паркинга полностью или фрагментарно.

  • Рекомендуется заказ разработки 3D интерьера номеров и помещений.

  • На стадии эскизного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должна решать данная гостиница.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку архитектурного проекта гостиницы.



Для заказа приобретения ЭП, РП, или заказа проекта малоэтажной гостиницы с подземным паркингом свяжитесь с нами любым удобным для Вас способом, указанном на сайте.

Основные разделы



Проекты домов 1-50
Проекты домов 51-100
Проекты домов 101-150
Проекты гаражей
Проекты гостиниц
Проекты детских садов
Проекты заводов
Проекты конюшен
Проекты офисных зданий
Проекты пожарных депо
Проекты поселков
Проекты ресторанов
Проекты рынков
Проекты складов
Проект спорткомплексов
Проекты старинных домов
Проекты супермаркетов
Проекты таунхаусов
Проекты ТПУ
Проекты школ
Проекты для новой Москвы
Частные дома 1-50
Частные дома 51-100
Частные дома 101-150
Частные дома 151-200
Многоэтажные дома
Проекты домов до 1500 кв.м.
Армирование
Очистные сооружения













Проекты частных домов. Проекты многоквартирных домов. Малоэтажное строительство. Архитектура. Проектирование. Армирование.

Copyright © 2018   |   Веб-дизайн: Сергей Пыхтин
