Готовый проект многоэтажного жилого дома на 20 квартир

Может использоваться как жилой дом, бизнес-центр, гостиница 2-3 звезды и т.д.





Проект многоэтажного дома разработан для строительства в условиях как городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.





Проект многоэтажного жилого дома

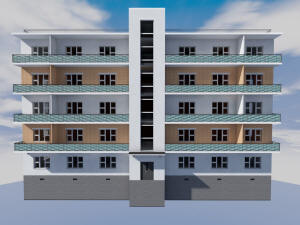

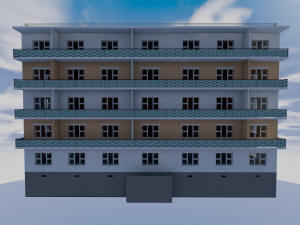

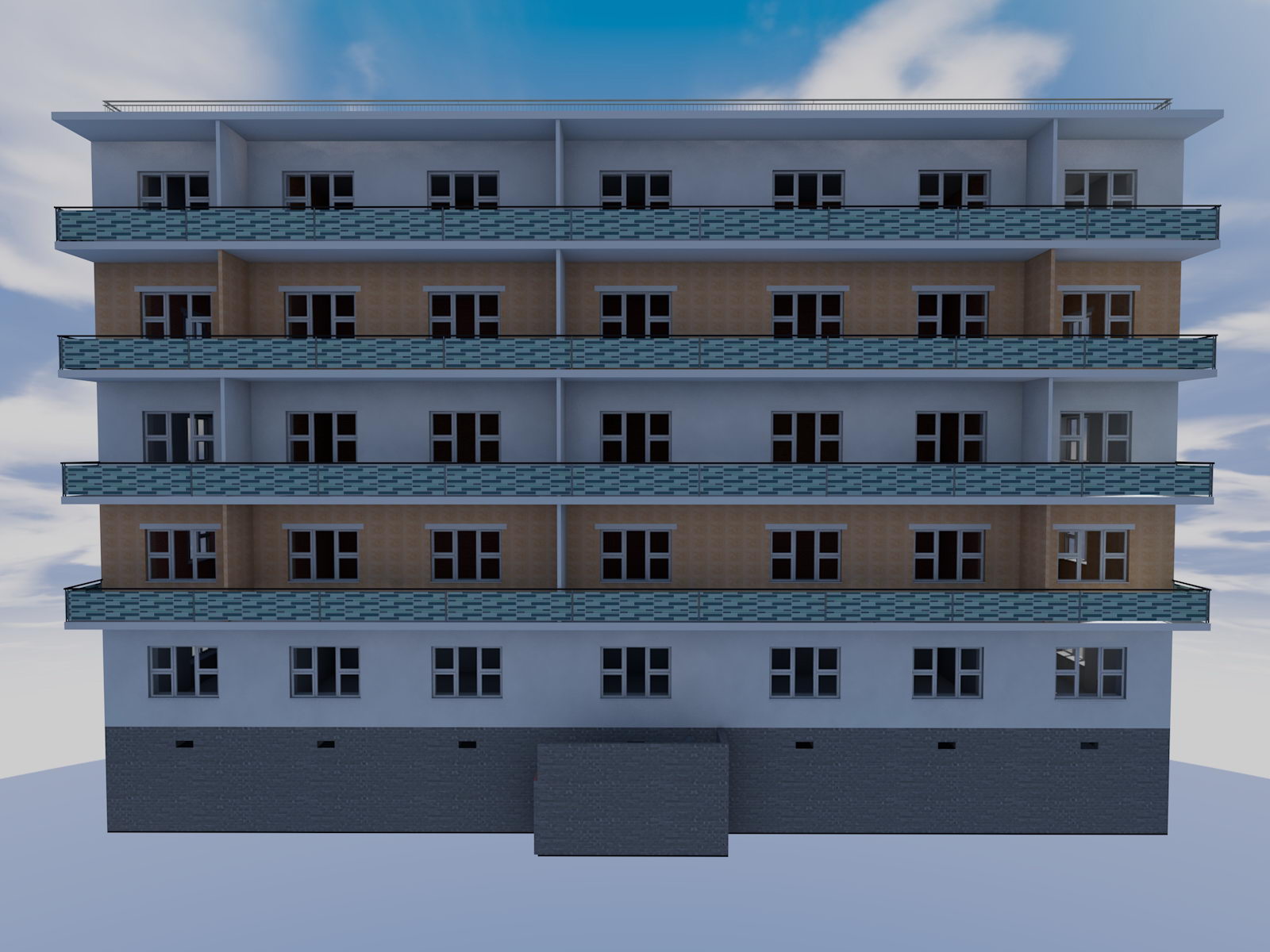

Главный фасад дома



Задний фасад дома

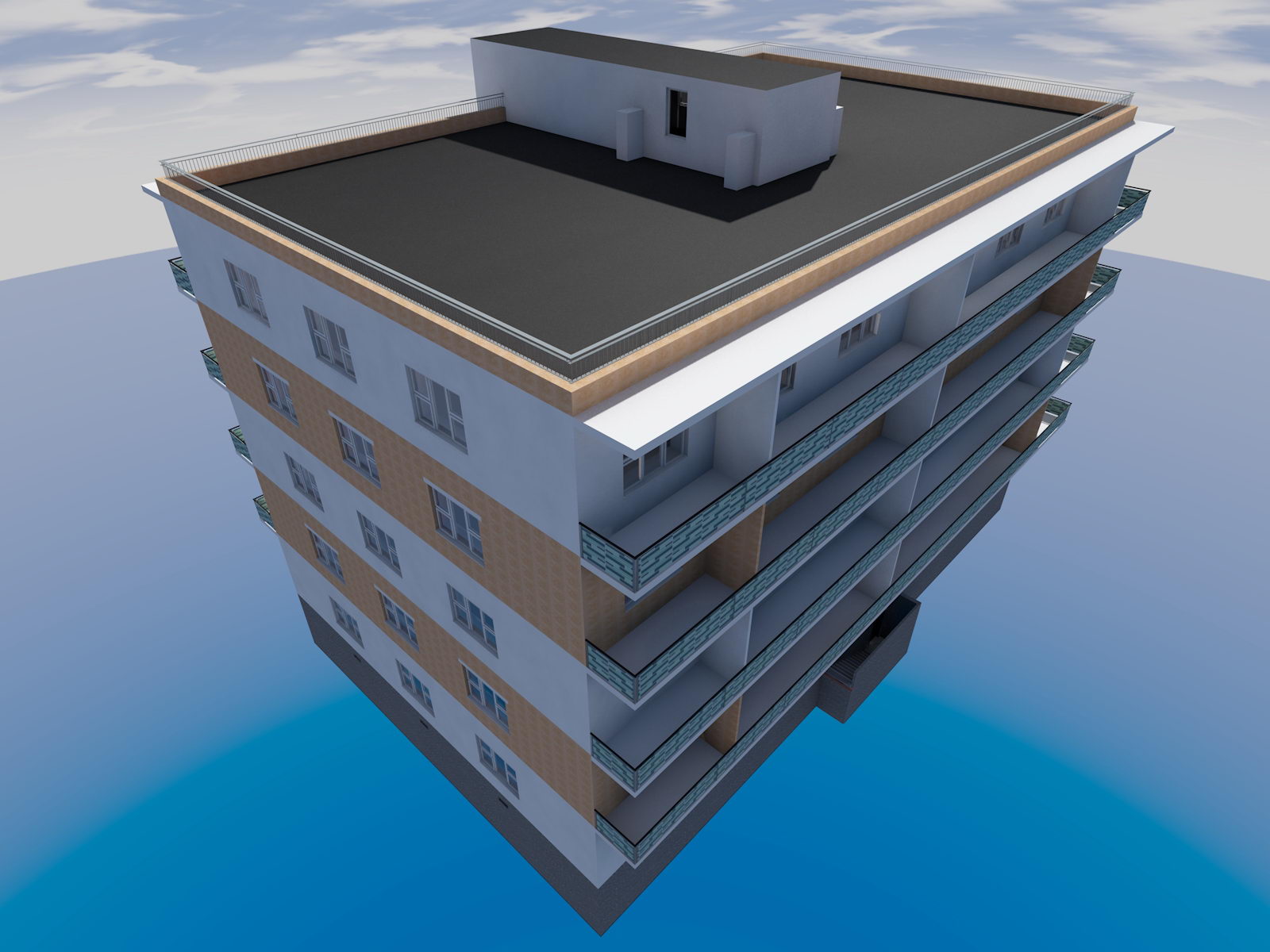

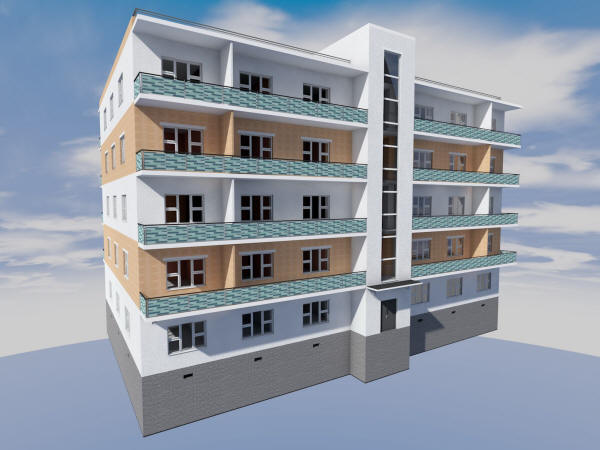

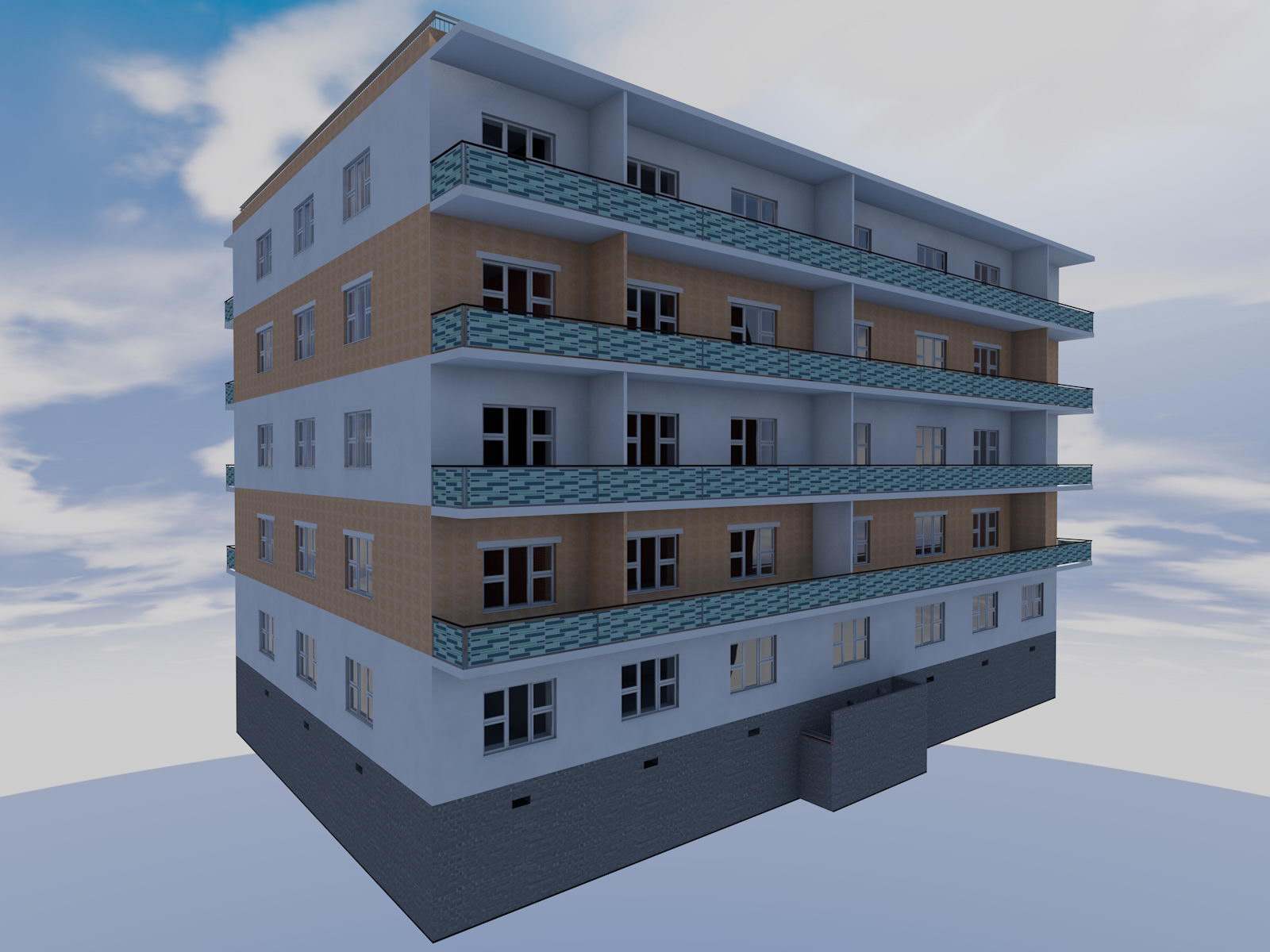

Общий вид дома



План крыши дома

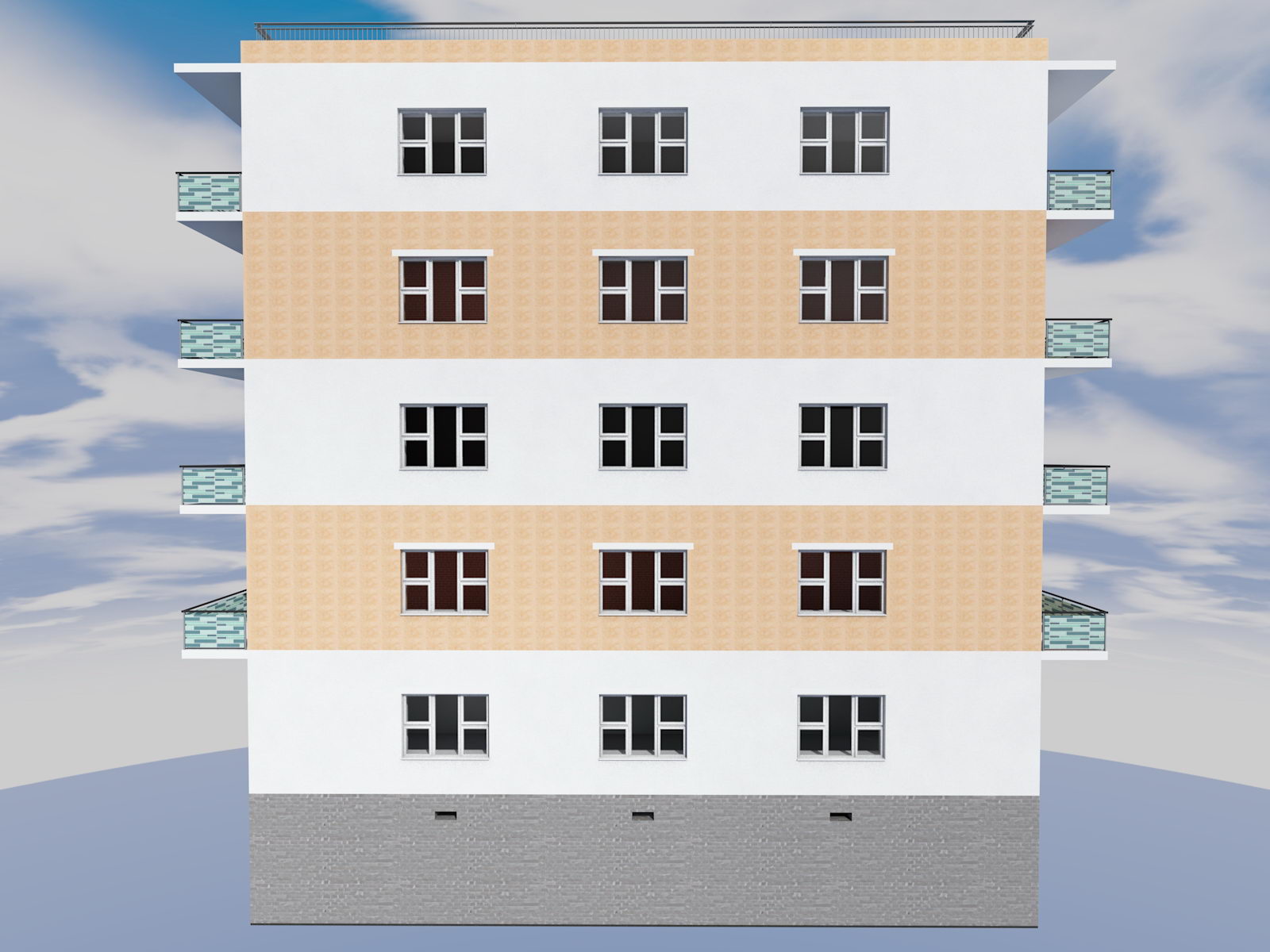

Боковой фасад дома

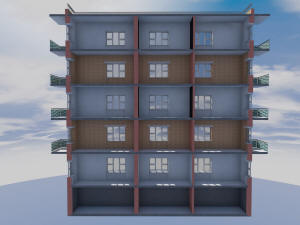

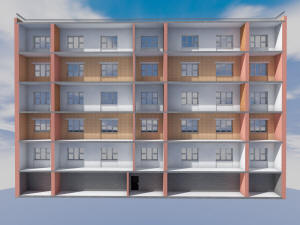

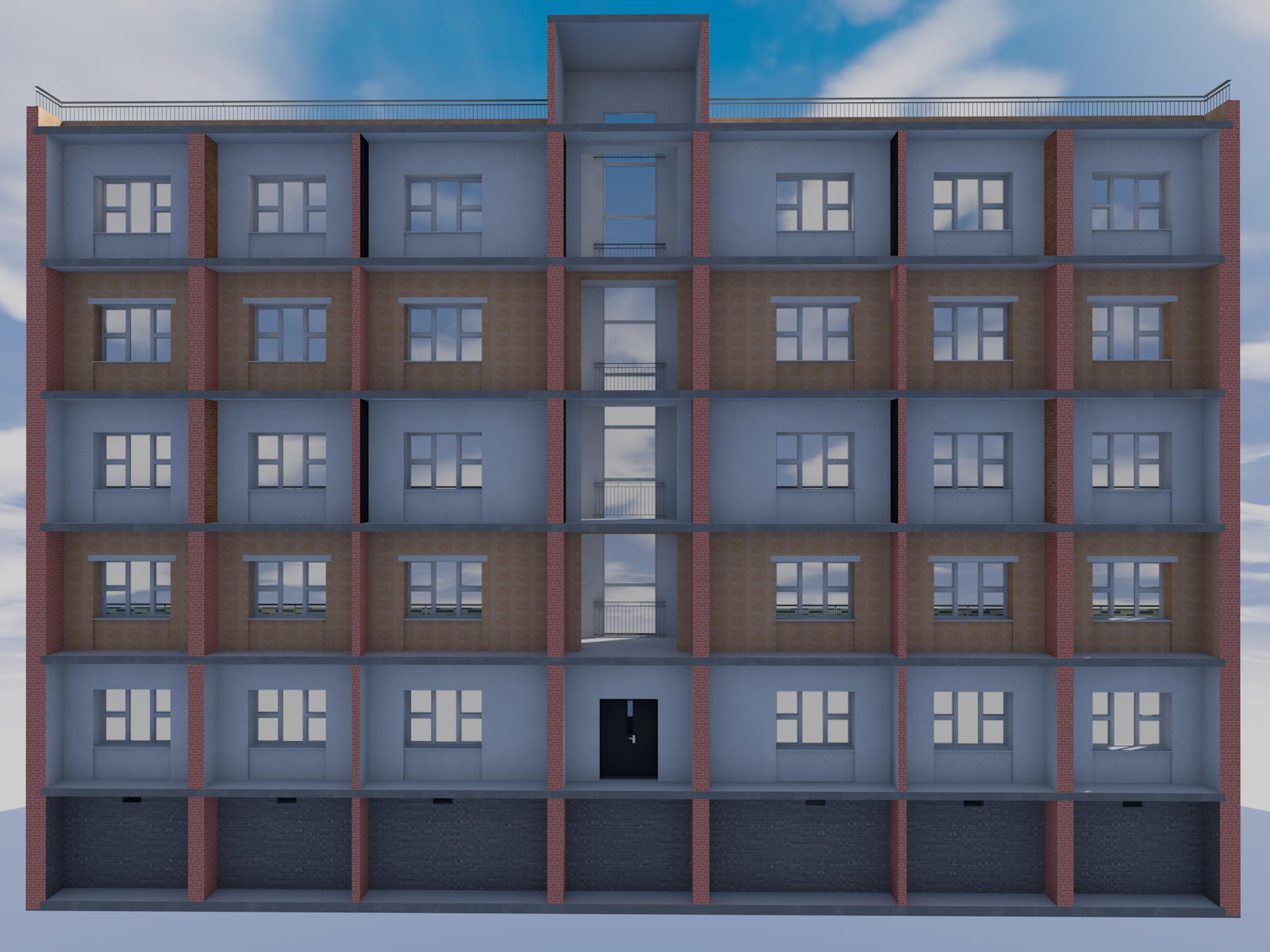

Разрез дома



Разрез дома



Разрез дома

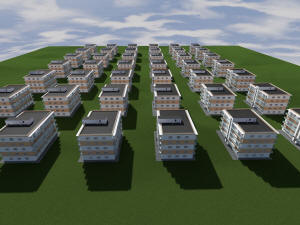

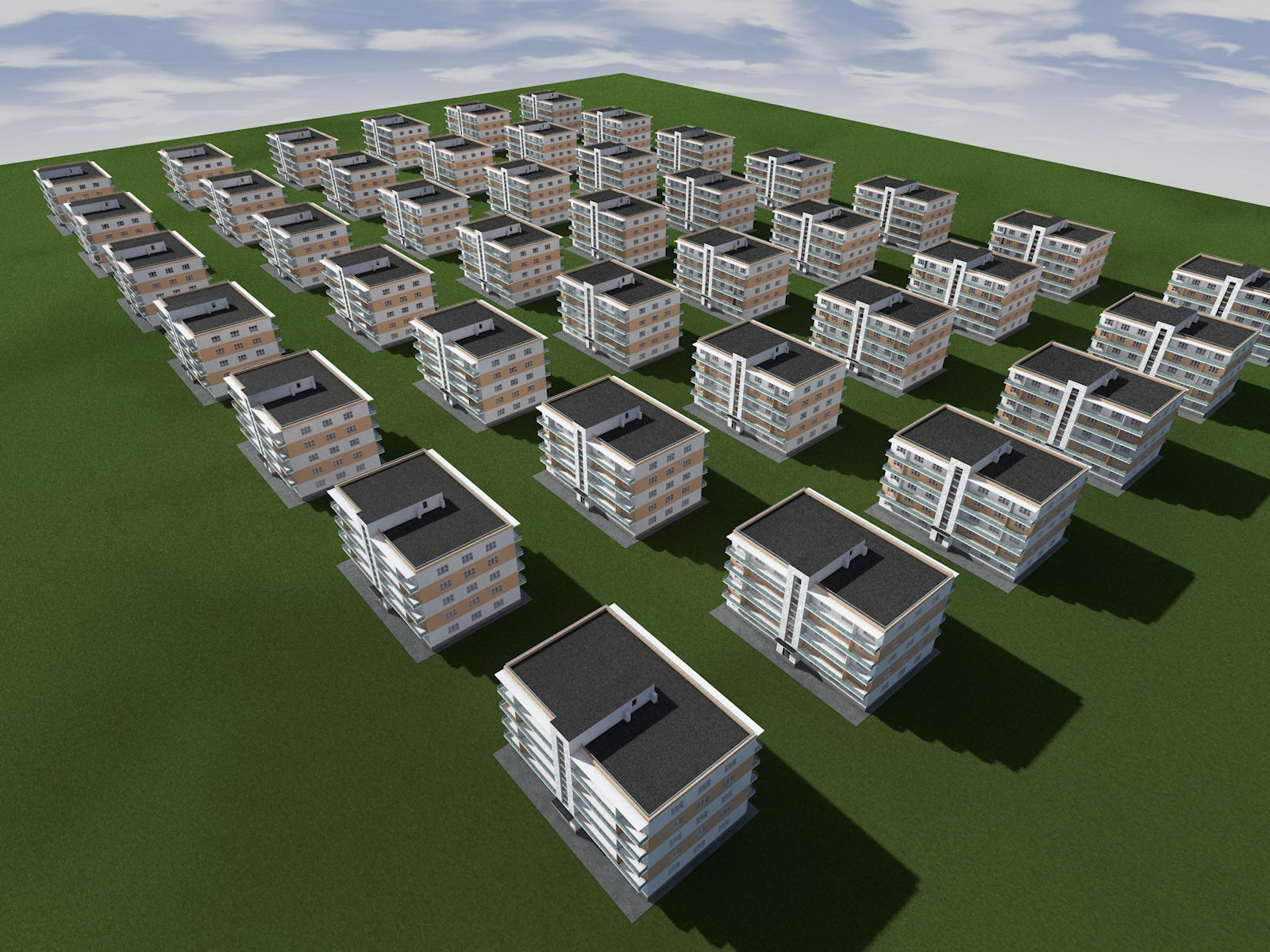

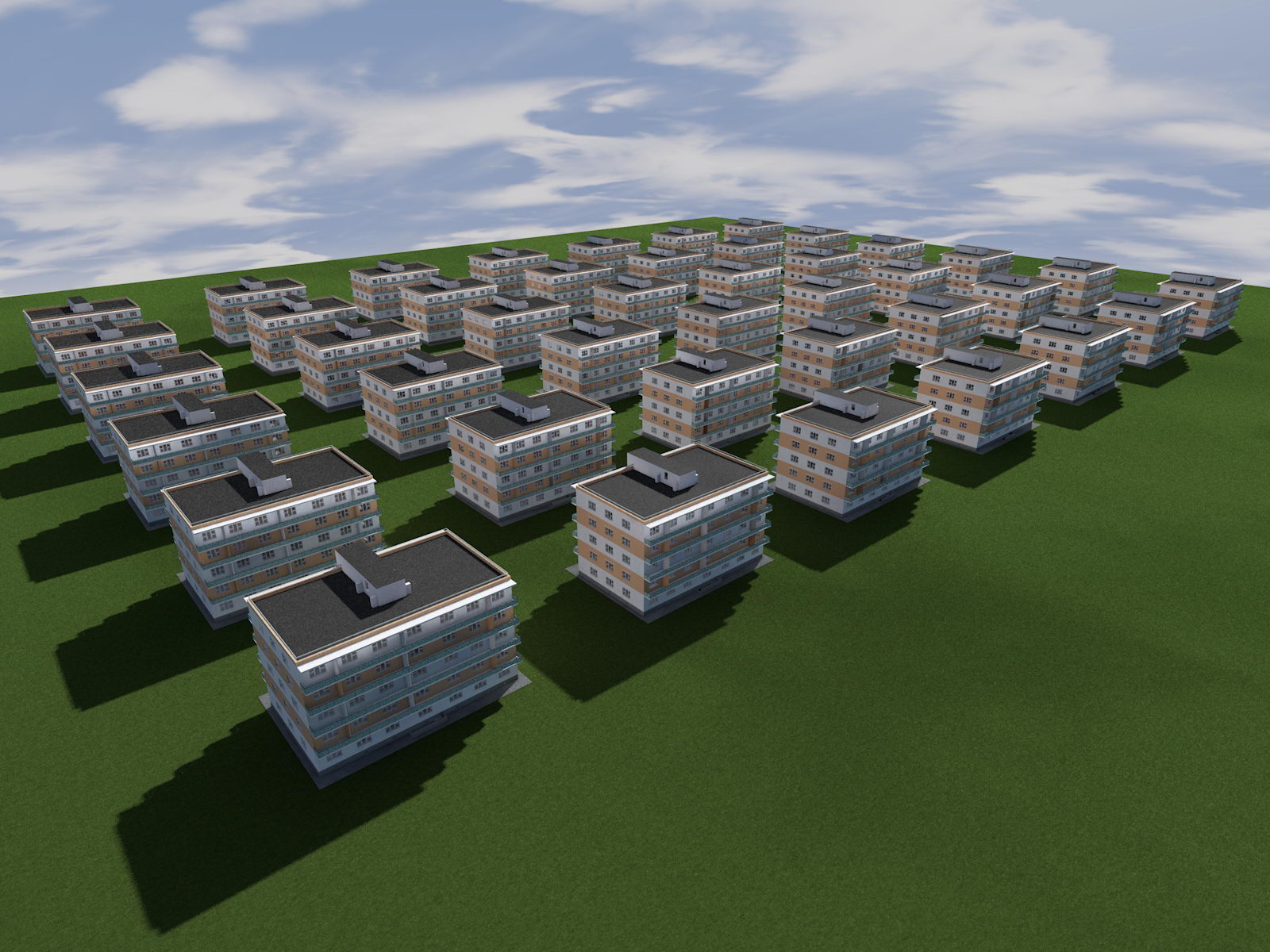

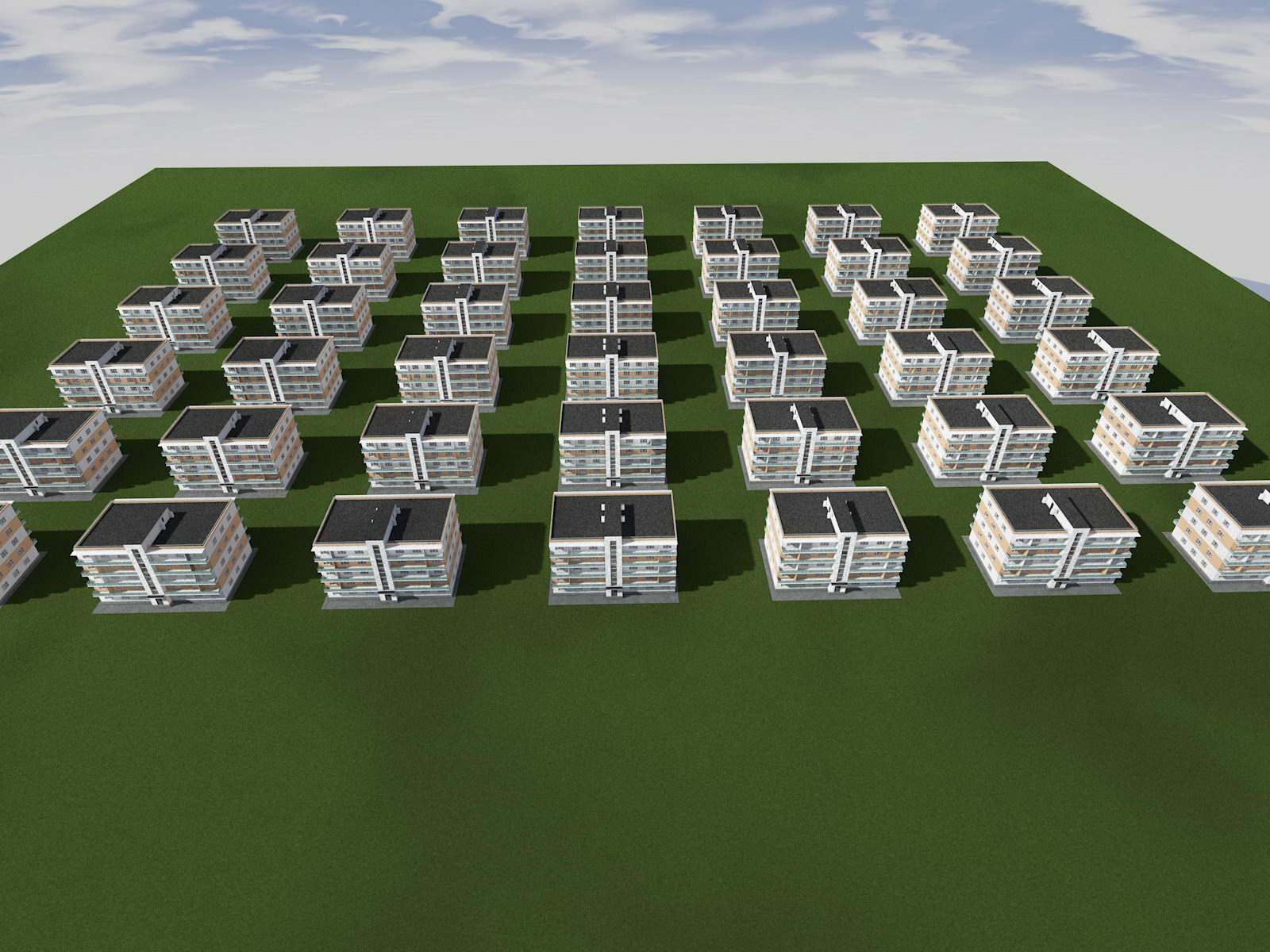

Проект застройки жилого микрорайона

Проект застройки жилого микрорайона

Проект застройки жилого микрорайона, в основе которого проект дома



Проект застройки жилого микрорайона, в основе которого проект дома



Проект застройки жилого микрорайона

Проект застройки жилого микрорайона

Проект застройки жилого микрорайона, в основе которого проект дома

Проект застройки жилого микрорайона, в основе которого проект дома







На стадии архитектурного проектирования возможны доработки формы, площади и дизайна дома.

  • За счет изменения геометрии крыши, колористики, внутреннего дизайна окон и отдельных архитектурных решений дизайн жилого дома может изменить до неузнаваемости.

  • Планировка квартир зависит от идеологии комплекса, портрета потенциальных покупателей и т.д.

  • Нередки случаи, когда во внешне неброских домах проектируются квартиры элитного класса. И наоборот, в сложных и эффектных по архитектуре жилых многоквартирных домах проектируются квартиры эконом класса.

Наименование

Площадь, кв. м.

Состав проектной документации

Общая

Квартир

Проект многоэтажного жилого дома

2565,0

1.Краткая пояснительная записка с описанием основных характеристик дома (10-12 страниц формата А4).
2.3D цветные изображения дома – 15-20 видов.
3.Поэтажные планы подполья, крыши и каждого этажа - 4-6 видов.
4.Фасады дома – 4-6 видов.
5.Разрезы дома - 6-8 видов.
6.План армирования фундамента - 6-8 видов.
7.Проект молниезащиты - 6-8 видов.
8.План расстановки наружных пожарных гидрантов - 6-8 видов.
9.План расстановки наружных и внутренних потолочных светильников - 4-6 видов.
10.План системы водоотведения с крыши - 4-6 вида.
11.План расстановки батарей отопления - 4-6 видов.

12.План расстановки кондиционеров - 6-8 видов.

13.План канализации - 4-6 видов.

14.План расстановки сантехники - 4-6 видов.

15.План вентиляционных труб и их разрезы - 4-6 видов.
16.3D виды каркаса дома - 8-12 видов.
17.3D виды дома на местности - 6-8 видов.
18.План разворотов транспортной техники - 4-8 видов.
19.Габаритный план расстановки мебели (без дизайна интерьера).
20.План вибрирования фундамента - 1-2 вида.

21.Повышение сейсмоустойчивости дома - 6-8 видов.

22.План расстановки камер видеонаблюдения – 4-6 видов.

23.План расстановки датчиков пожарной сигнализации – 3-4 вида.

24.План строительства - 3-4 вида.

25.Обеспечение антитеррористической безопасности во время строительства и эксплуатации здания.

26.Охрана труда во время строительства.

27.План подвесных потолков - 2-3 вида.
28.План утепления подполья - 2-3 вида.
29.Рекомендации по обеспечению энергоэффективности здания.
29.1.План тепловых насосов -3-4 вида.
29.2.План панелей солнечных батарей - 2-3 вида.

30.Обеспечение доступа МГН - 2-3 страницы формата А4.

31.План раскладки ФБС блоков - 5-6 видов.

32.План земляных масс - 2-3 вида.

33.Подборка типовой рабочей документации (рабочие строительные серии узлов, разработанных в СССР) - по согласованию.

2095,0



Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.
Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.
Для разработки РП нужны инженерные изыскания площадки строительства.
- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.
Если правообладатель земельного участка не имеет сведений об организации, выдающей технические условия подключения объекта капитального строительства к сетям инженерно-технического обеспечения, он обращается в орган местного самоуправления с запросом о представлении сведений о такой организации, а орган местного самоуправления представляет в течение 2 рабочих дней с даты обращения сведения о соответствующей организации, включая наименование, юридический и фактический адреса.



Общая площадь дома дана с учетом площади подполья высотой 1,8 м. в чистоте.



Состав архитектурного проекта может незначительно уточняться по взаимному согласованию сторон.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта, и по продаже недвижимости и т.д.

Архитектурный проект многоэтажного дома выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как в Московской области, так и иных климатических условиях.


Архитектурно-планировочное решение дома разработано в соответствии и с учетом:

  • СП 54.13330.2016 "Здания жилые многоквартирные";

  • СП 368.1325800.2017 "Здания жилые. Правила проектирования капитального ремонта";

  • СП 255.1325800.2016 "Здания и сооружения. Правила эксплуатации. Основные положения";

  • СП 376.1325800.2017 "Жилые здания и помещения для временного проживания. Правила проектирования";

  • СП 118.13330.2012 "Общественные здания и сооружения";

  • СП 160.1325800.2014 "Здания и комплексы многофункциональные. Правила проектирования";

  • СП 64.13330.2017 "Деревянные конструкции";

  • СП 31-105-2002 "Проектирование и строительство энергоэффективных одноквартирных жилых

  • СП 28.13330.2017 "Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85";

  • СП 275.1325800.2016 "Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции";

  • СП 42.13330.2016 "Градостроительство. Планировка и застройка городских и сельских поселений";

  • СП 131.13330.2018 "Строительная климатология";

  • СП 31-114-2004 "Правила проектирования жилых и общественных зданий для строительства в сейсмических районах";

  • СП 370.1325800.2017 "Устройства солнцезащитные зданий. Правила проектирования";

  • СП 14.13330.2018 "Строительство в сейсмических районах";

  • СП 24.13330.2011 "Свайные фундаменты";

  • СП 45.13330.2017 "Земляные сооружения, основания и фундаменты";

  • СП 48.13330.2011 "Организация строительства";

  • Серия 0.00-2.96с Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие материалы для проектирования»; Серия 0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для проектирования");

  • СП 345.1325800.2017 "Здания жилые и общественные. Правила проектирования тепловой защиты";

  • СП 321.1325800.2017 "Здания жилые и общественные. Правила проектирования противорадоновой защиты";

  • СП 60.13330.2016 "Отопление, вентиляция и кондиционирование воздуха";

  • СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Требования пожарной безопасности";

  • СП 15.13330.2012 "Каменные и армокаменные конструкции";

  • СП 327.1325800.2017 "Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта";

  • СП 31-110-2003 "Проектирование и монтаж электроустановок жилых и общественных зданий";

  • СП 2.13130.2012 "Свод правил системы противопожарной защиты обеспечение огнестойкости объектов защиты";

  • СП 2.13130.2012 "Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты";

  • СП 381.1325800.2018 "Сооружения подпорные. Правила проектирования";

  • СП 47.13330.2016 "Инженерные изыскания для строительства. Основные положения";

    • СП 317.1325800.2017 "Инженерно-геодезические изыскания для строительства. Общие правила производства работ";

    • СП 11-105-97 "Инженерно-геологические изыскания для строительства";

    • СП 11-103-97 "Инженерно-гидрометеорологические изыскания для строительства";

    • СП 11-102-97 "Инженерно-экологические изыскания для строительства";

  • Постановление Правительства Российской Федерации от 25 января 2011 года N 18 "Об утверждении Правил установления требований энергетической эффективности для зданий, строений, сооружений и требований к правилам определения класса энергетической эффективности многоквартирных домов";

  • Постановление Правительства РФ от 14 апреля 2017 г. № 447 "Об утверждении требований к антитеррористической защищенности гостиниц и иных средств размещения и формы паспорта безопасности этих объектов";

  • Федеральный закон "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" от 23.11.2009 N 261-ФЗ;

  • ГОСТ 30494-96 "Здания жилые и общественные. Параметры микроклимата в помещениях";

  • ГОСТ 33125-2014 "Устройства солнцезащитные. Технические условия";

  • ГОСТ 21.501-2011 "Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений";

  • ГОСТ 21.201-2011 "Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций";

  • ГОСТ 2.305-2008 "Единая система конструкторской документации. Изображения - виды, разрезы, сечения".

  • РДС 30-201-98 "Инструкция о порядке проектирования и установления красных линий в городах и других поселениях Российской Федерации";

  • ВСН 53-86(р) "Правила оценки физического износа жилых зданий";

  • ВСН 57-88(р) "Положение по техническому обследованию жилых зданий".

Подробнее о проекте дома:



Идеология дома



Основная идея проекта дома:

  • квартиры повышенной комфортности;

    • возможно доработка проекта под квартиры элитного класса и двухуровневые;

    • Комментарий

    • Даже в простом по архитектуре доме могут быть просторные двухуровневые квартиры, относящиеся к элитному классу.

  • возможны коммерческие помещения на первом этаже;

  • возможность использоваться как мини - бизнес-центр, небольшое административное здание, гостиница 2-3 звезды и т.д.;

  • эксплуатируемая крыша - возможность размещения панелей солнечных батарей на крыше дома.

В доме 20 квартир по 4 квартиры на каждом этаже.

На каждом этаже 2 однокомнатные квартиры, одна трехкомнатная и 1 четырехкомнатная квартира.

Возможно проектирование квартир или нежилых помещений, используя пространство крыши.

Проект рекомендуется для строительства практически в любом климате.

Проектная документация базового варианта дома требует обязательного прохождения экспертизы.

Возможна разная колористика фасада дома.

Выбранные конструктивно-технические решения в данном проекте дома обуславливают его оригинальность, запоминаемость, возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.





Описание архитектурно-строительных мероприятий, обеспечивающих защиту помещений от шума, вибрации и другого воздействия



Основным источником шума в зданиях различного назначения является технологическое и инженерное оборудование.
В нормативах (МГСН 2.04-97) для межквартирных стен и междуэтажных перекрытий установлены минимальные значения равные:

54 дБ для домов категории А (высоко комфортные условия);
52 дБ для домов категории Б (комфортные условия);
50 дБ для домов категории В (предельно-допустимые условия).
Категорию здания устанавливают техническим заданием на проектирование.
К гостиницам категории А относятся гостиницы, имеющие по международной классификации четыре и пять звезд, к категории Б - три звезды, к категории В - менее трех звезд (СНиП 23-03—2003 «Защита от шума»).



Защита от шума строительно-акустическими методами обеспечивается:

  • рациональным архитектурно-планировочным решением здания;

  • применением ограждающих конструкций, обеспечивающих нормативную звукоизоляцию;

  • применением звукопоглощающих облицовок (в помещениях общественных зданий);

  • применением глушителей шума в системах принудительной вентиляции и кондиционирования воздуха;

  • виброизоляцией инженерного и санитарно-технического оборудования зданий.

Для снижении шума на участках, где уровень звукового давления превышает нормативное значение (машинные отделения лифтов, технические помещения с насосными установками и т.п.), предусматривается установка шумопоглощающих и шумоизолирующих перегородок; установка агрегатов и двигателей на виброприборы уплотнение дверных проемов и т.п.
Кроме того, для обеспечения допустимого уровня шума, проектом предусматриваются планировочные решения, при которых машинное помещение и шахта лифта не размещается над или под рабочими помещениями , а также не имеет с ними смежных стен.
Звукоизоляция наружных и внутренних ограждающих конструкций помещений проектируемого дома решена в соответствии с требованиями п.п.9.25 и 9.26 СНиП 31-01—2003 и обеспечивается применением типовых конструктивных решений наружных и внутренних стен и междуэтажных перекрытий.
Акустические расчеты для анализа шумового воздействия от транспортных потоков инженерного оборудования и расчеты звукоизоляции внутренних и ограждающих конструкций выполнены в соответствии с требованиями следующих нормативных документов:

  • СП 51.13330.2011 "Защита от шума";

  • СП 23-103–2003 "Проектирование звукоизоляции ограждающих конструкций жилых и общественных зданий";

  • СН 2.2.4/2.1.8.562 – 96 Санитарные нормы "Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки".

Финансовые и прочие риски при осуществлении проекта строительства и мерах по добровольному страхованию застройщиком таких рисков

  1. В сфере предпринимательской деятельности обстоятельством, освобождающим от ответственности, является лишь воздействие непреодолимой силы, т.е. чрезвычайных и непредотвратимых при данных условиях обстоятельств. К таким форс-мажорным обстоятельствам относятся, например, стихийные бедствия, военные действия, эпидемии, крупномасштабные забастовки и т.д. К форс-мажору относятся также запретительные меры государственных органов: объявление карантина, запрещение перевозок, запрет торговли в порядке международных санкций и т.д.

  2. Увеличение стоимости квадратного метра помещения вследствие инфляции, роста издержек, связанных со строительным производством, и цен на строительные материалы.

  3. Изменение ставки рефинансирования Центрального банка Российской Федерации.

  4. Вероятность внесения изменений в действующее законодательство, что может привести как к повышению, так и к понижению стоимости строительства.

  5. Добровольное страхование на момент публикации проектной декларации не производилось. Планируется заключение договора страхования строительных рисков в течение одного месяца с момента получения разрешения на строительство.

Примечание

  • По желанию возможна разработка 3D поэтажных планов каждого этажа и подвала полностью или фрагментарно.

  • Рекомендуется заказ разработки 3D интерьера квартир и нежилых помещений.

  • На стадии эскизного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должен решать данный дом.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку архитектурного проекта дома.

Классификация зданий по высоте и этажности


Для приобретения проекта многоэтажного дома свяжитесь с нами любым удобным для Вас способом, указанном на сайте.

Основные разделы



Проекты домов 1-50
Проекты домов 51-100
Проекты домов 101-150
Проекты больниц
Проекты гаражей
Проекты гостиниц
Проекты детских садов
Проекты заводов
Проекты конюшен
Проекты офисных зданий
Проекты пожарных депо
Проекты поселков
Проекты ресторанов
Проекты рынков
Проекты складов
Проекты спорткомплексов
Проекты старинных домов
Проекты супермаркетов
Проекты таунхаусов
Проекты ТПУ
Проекты школ
Частные дома 1-50
Частные дома 51-100
Частные дома 101-150
Частные дома 151-200
Многоэтажные дома
Проекты аквапарков
Проекты колумбариев
Очистные сооружения













Проекты многоквартирных домов. Проекты гостиниц. Малоэтажное строительство. Проекты частных домов. Архитектура. Проектирование.

Copyright © 2020  |  Автор: Сергей Пыхтин
